1 Modelos de Referencia para Redes

2 Modelos de Referencia para Redes
• Modelo OSI de ISO • Comunicación capa a capa • Modelo TCP/IP • Estudio comparativo • Normas IEEE 802.x

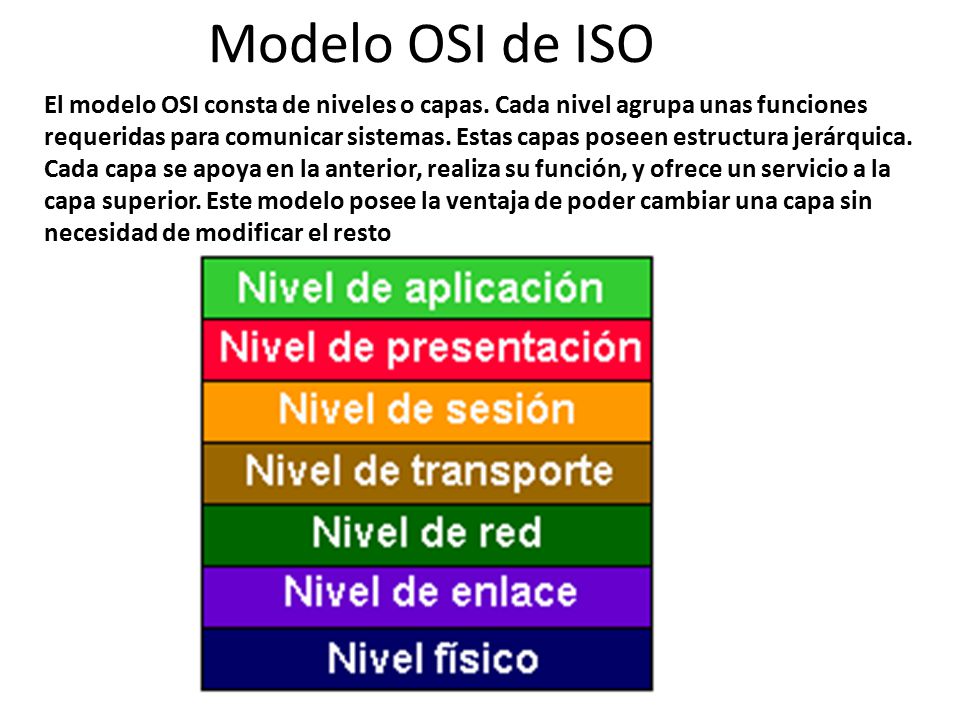

3 Modelo OSI de ISO El modelo OSI consta de niveles o capas. Cada nivel agrupa unas funciones requeridas para comunicar sistemas. Estas capas poseen estructura jerárquica. Cada capa se apoya en la anterior, realiza su función, y ofrece un servicio a la capa superior. Este modelo posee la ventaja de poder cambiar una capa sin necesidad de modificar el resto

4 •La Capa Física: Encargada de la transmisión de cadenas de bits no estructuradas sobre el medio físico, se relaciona con las características mecánicas, eléctricas, funcionales y procedimientos para acceder al medio físico. •La Capa de Enlace de Datos: Suministra un servicio de transferencia de datos seguro a través del medio físico enviando bloques de datos, llevando a cabo la sincronización, el control de errores y el de flujo de información que se requiere. •La Capa de Red: Da a las capas superiores independencia en lo que se refiere a las técnicas de conmutación y de transmisión utilizadas para conectar los sistemas, es responsable del establecimiento, direccionamiento, mantenimiento y cierre de las conexiones (nivel hardware). •La Capa de Transporte: Ofrece seguridad, transferencia transparente de datos segmentados entre puertos interconectados y además establece los procedimientos de recuperación de errores y control de flujo origen-destino. •La Capa de Sesión: establece, gestiona y cierra las conexiones lógicas entre las aplicaciones corresponsales •La Capa de Presentación: Proporciona independencia del formato de los datos de los procesos de aplicación •La Capa de Aplicación: En esta capa funcionan las aplicaciones (programas ) que permiten el establecimiento de la comunicación entre equipos

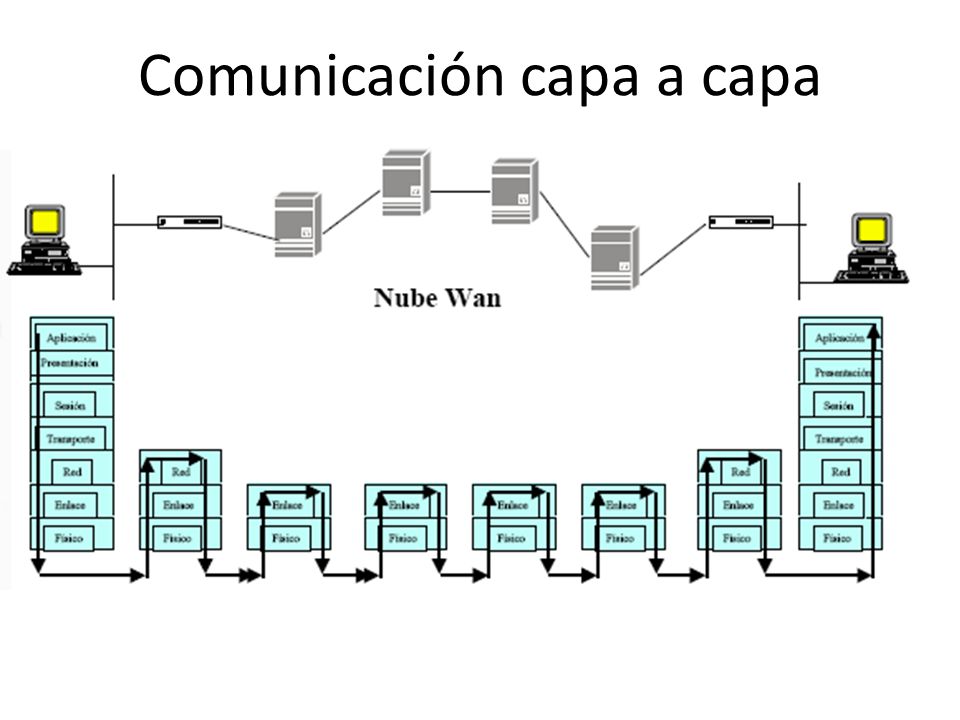

5 Comunicación capa a capa

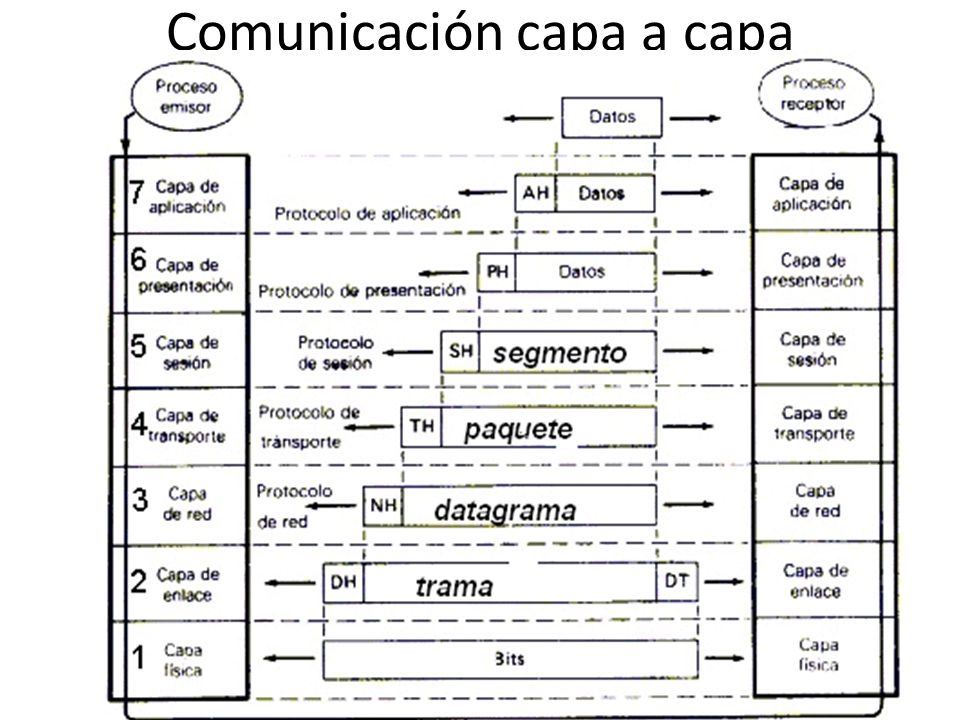

6 Comunicación capa a capa

7 Modelo TCP/IP TCP/IP (Transfer Control Protocolo/Internet Protocola) que es la arquitectura más adaptada para la interconexión de sistemas y se denomina globalmente como la familia de protocolos TCP/IP, la cual consiste en un extenso conjunto de protocolos que se han elegido como estándares de Internet.

8 La Capa Física: Define la interfaz física entre el dispositivo de transmisión de datos (por ejemplo, la estación del trabajo del computador) y el medio de transmisión o red. Esta capa se encarga de la especificación de las características del medio de transmisión, la naturaleza de las señales, la velocidad de los datos y cuestiones afines. La Capa de Acceso a la Red: Es la responsable del intercambio de datos entre capas superiores y la red a la cual se esta conectado,. Se encuentra relacionada con el acceso y el encaminamiento de los datos La Capa de Internet: El objetivo de esta capa es el de comunicar computadoras en redes distintas encargándose del direccionamiento y enrutamiento de los datos La Capa de Transporte: es la que tiene aquellos procedimientos que garantizan una transmisión segura a nivel lógico ,segmentado, empaquetado identificación de puertos de transporte La Capa de Aplicación: En esta capa se encuentra el software necesario para posibilitar las distintas sesiones, presentación de datos y comunicación de las aplicaciones de usuario

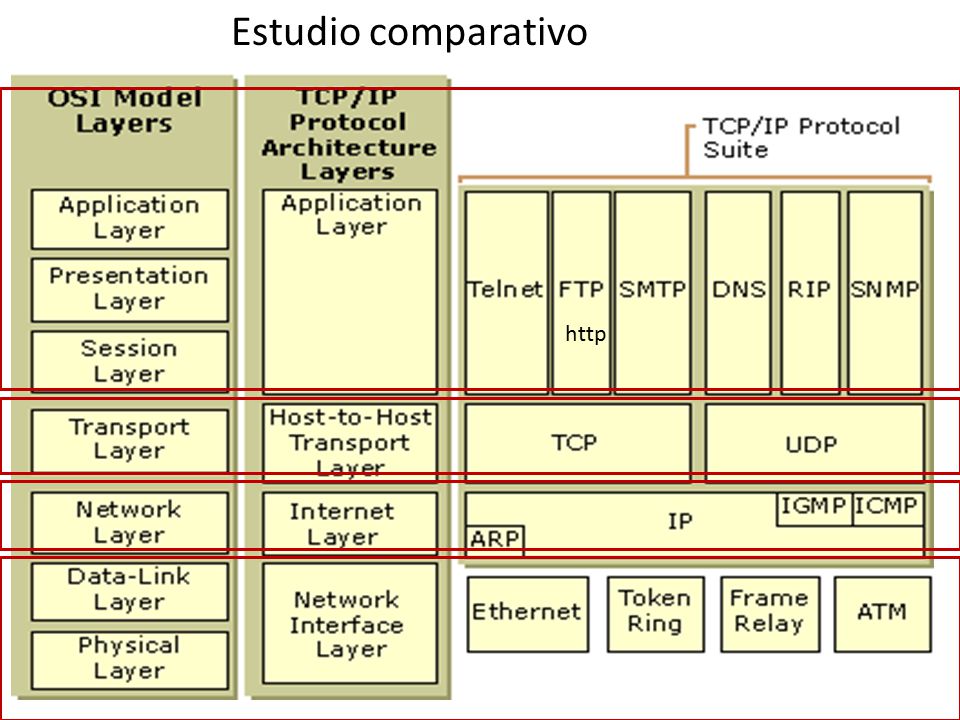

9 Estudio comparativo http

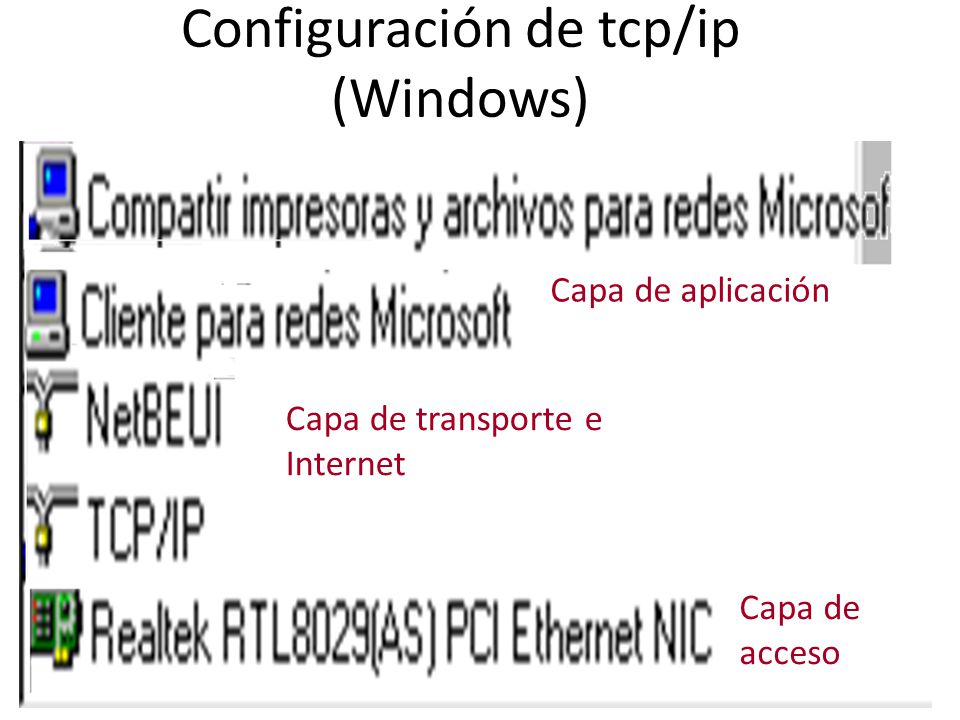

10 Configuración de tcp/ip (Windows)
Capa de aplicación Capa de transporte e Internet Capa de acceso

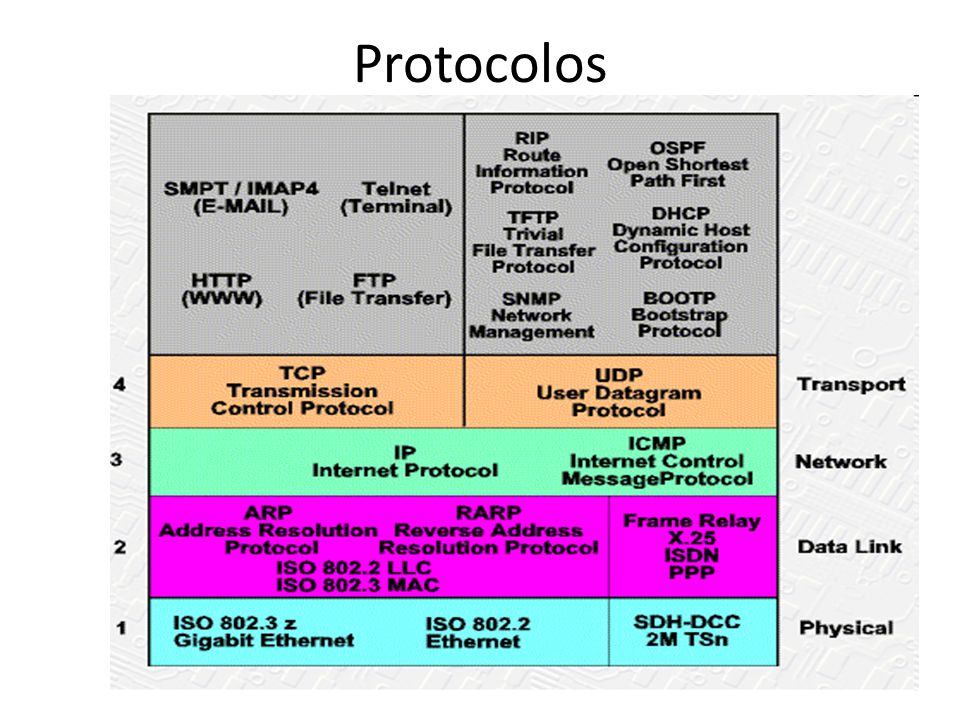

11 Protocolos

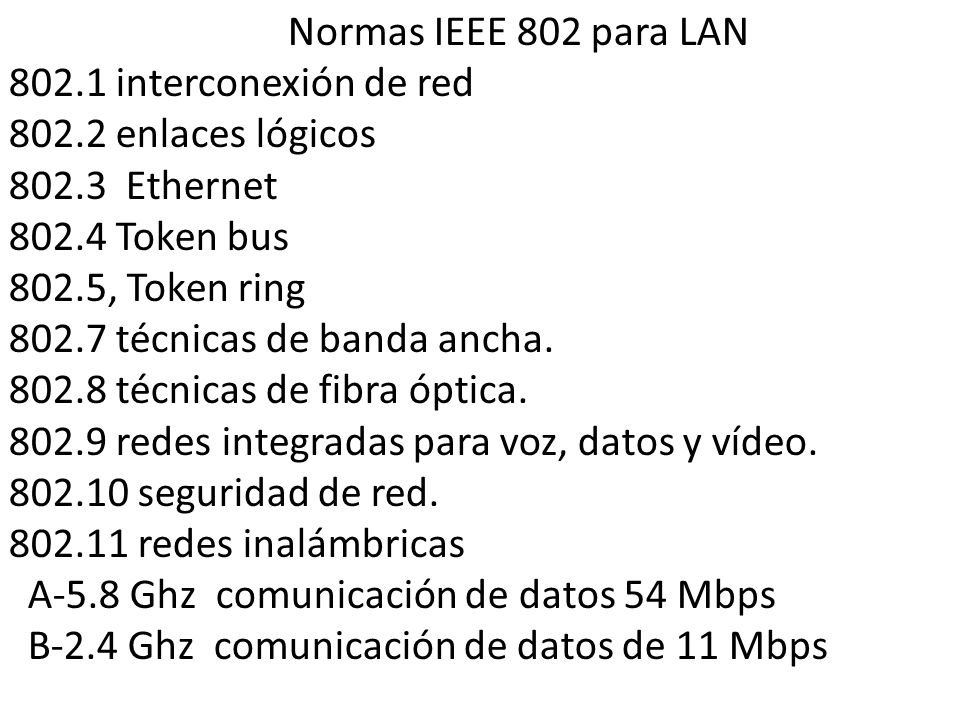

12 Normas IEEE 802 para LAN 802.1 interconexión de red 802.2 enlaces lógicos Ethernet 802.4 Token bus 802.5, Token ring 802.7 técnicas de banda ancha. 802.8 técnicas de fibra óptica. 802.9 redes integradas para voz, datos y vídeo. seguridad de red. redes inalámbricas A-5.8 Ghz comunicación de datos 54 Mbps B-2.4 Ghz comunicación de datos de 11 Mbps

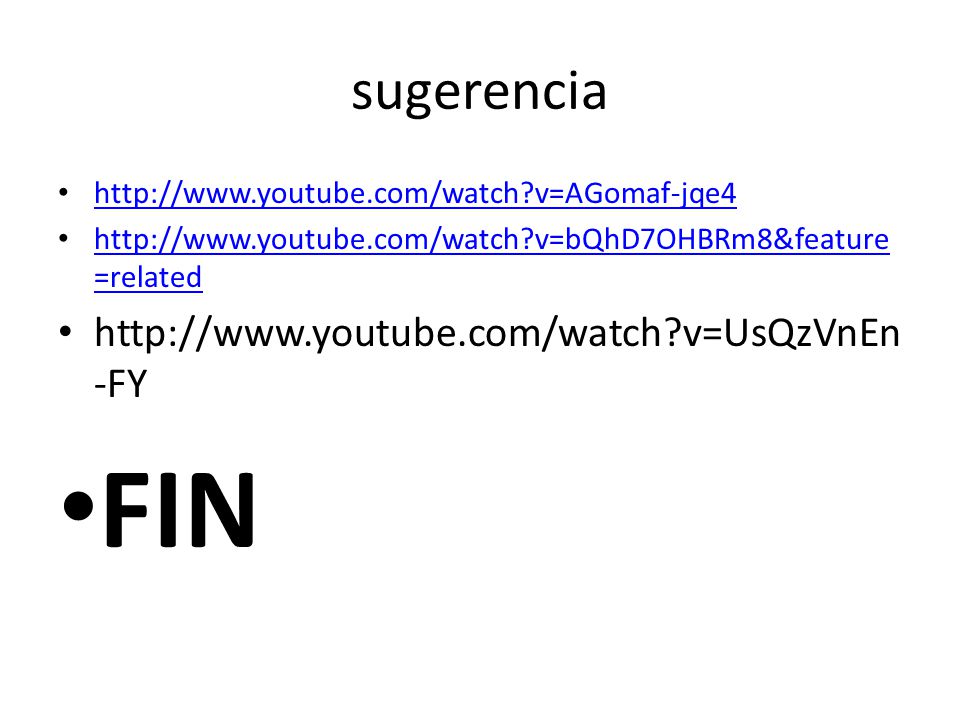

13 FIN sugerencia http://www.youtube.com/watch?v=UsQzVnEn-FY
FIN
