Expositor. Adrián Zavala

Presentación del tema: "Expositor. Adrián Zavala"— Transcripción de la presentación:

1 Expositor. Adrián Zavala
Componentes Expositor. Adrián Zavala

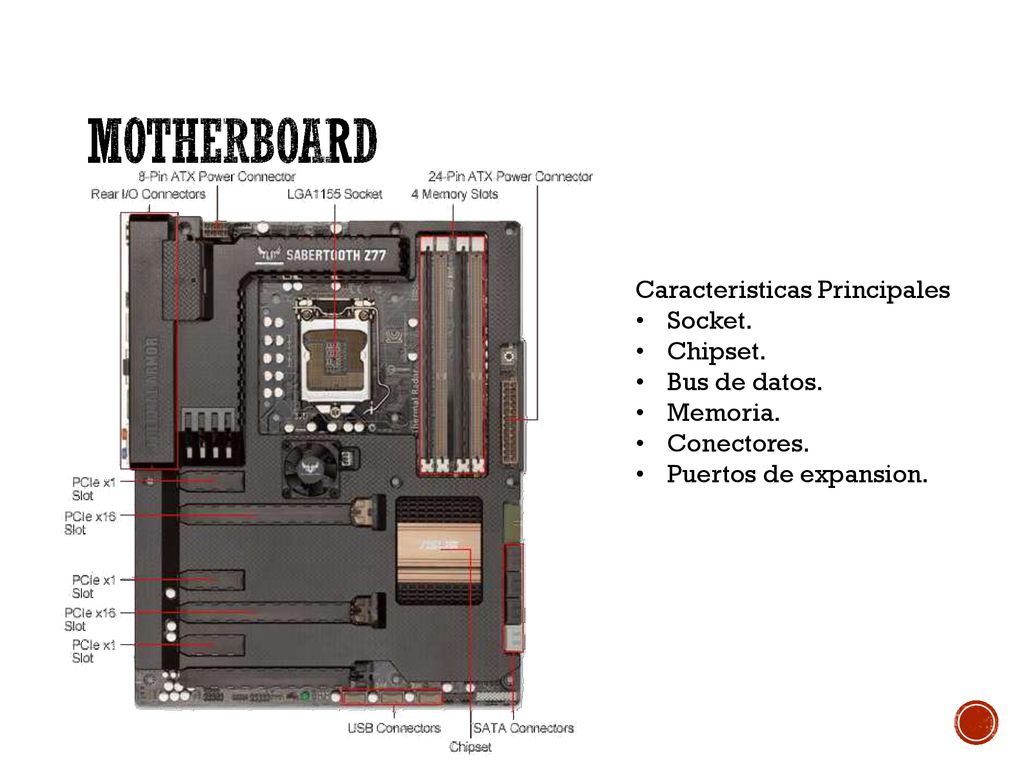

2 Motherboard Caracteristicas Principales Socket. Chipset. Bus de datos.
Memoria. Conectores. Puertos de expansion. Socket. LGA1155 Chipset. Intel Z77 Express RAM. 32GB DDR3 1866MHz SATA 3Gb/s y 6Gb/s SLI y CrossFireX

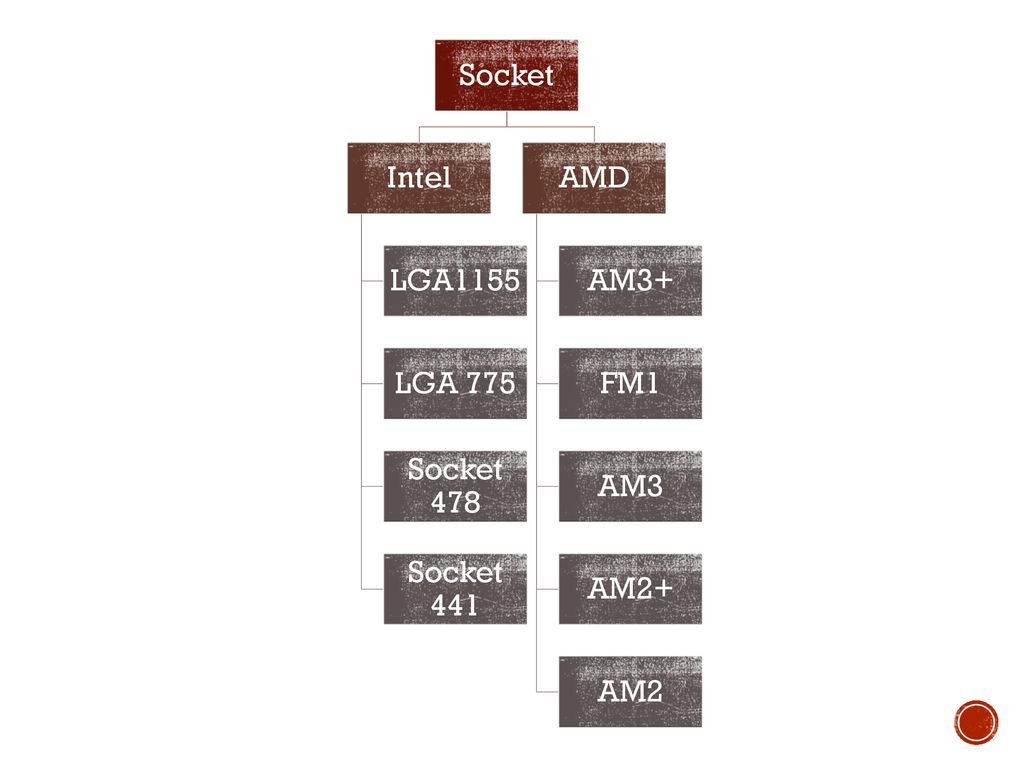

3 Socket Intel LGA1155 LGA 775 Socket 478 Socket 441 AMD AM3+ FM1 AM3 AM2+ AM2

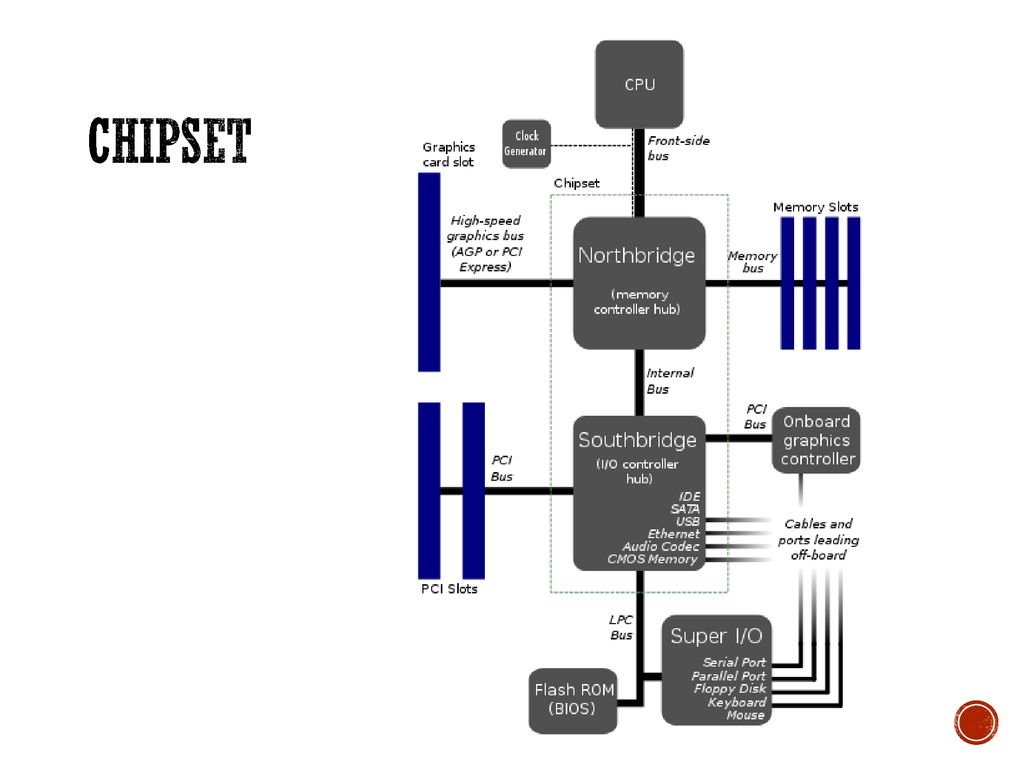

4 Chipset

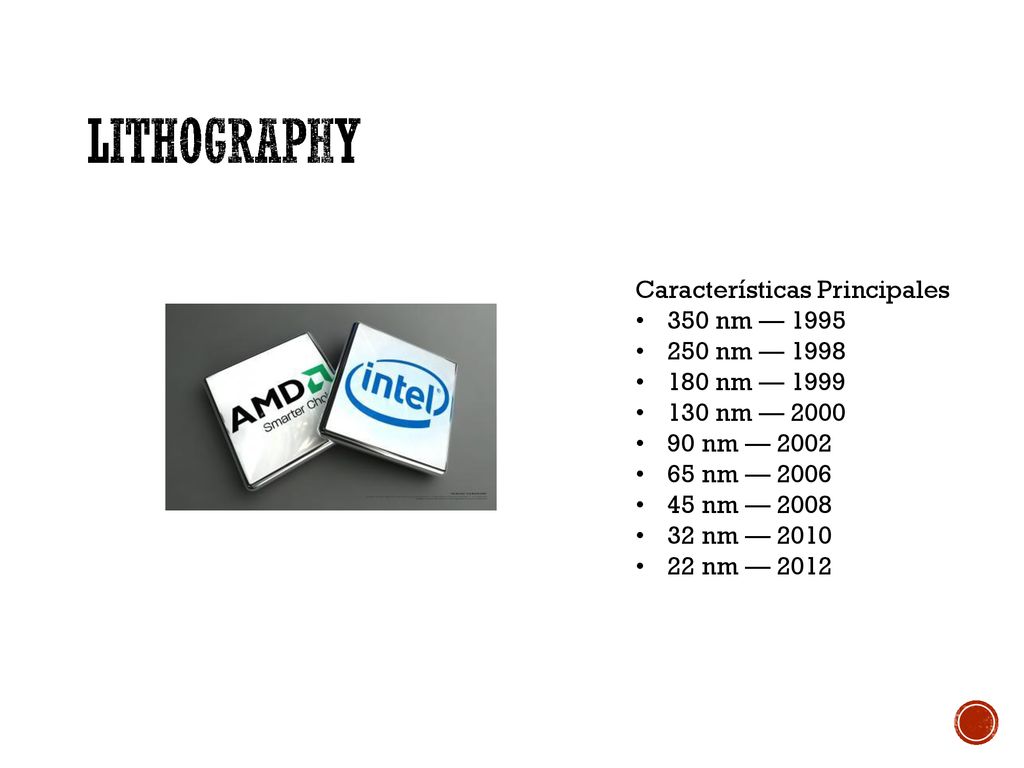

5 Lithography Características Principales 350 nm — 1995 250 nm — 1998
Interface LGA1155 Core i7 (2nd gen) i7-2600K / 3.40GHz Quad 5.0 GT/s

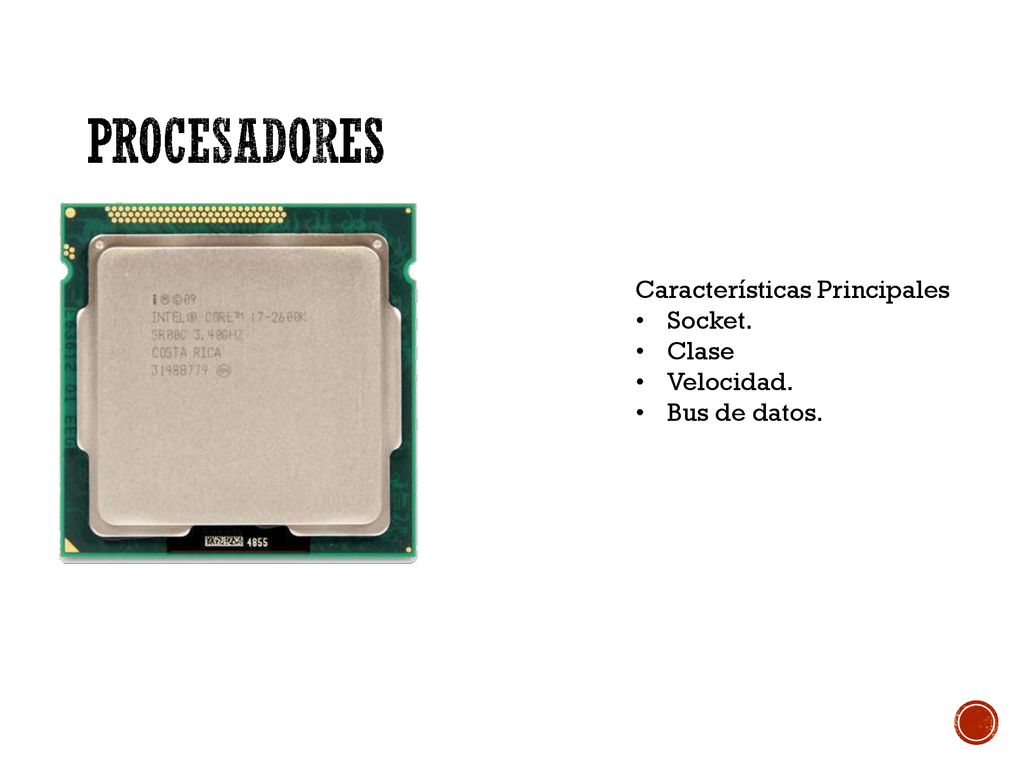

6 Procesadores Características Principales Socket. Clase Velocidad.
Bus de datos. Interface LGA1155 Core i7 (2nd gen) i7-2600K / 3.40GHz Quad 5.0 GT/s

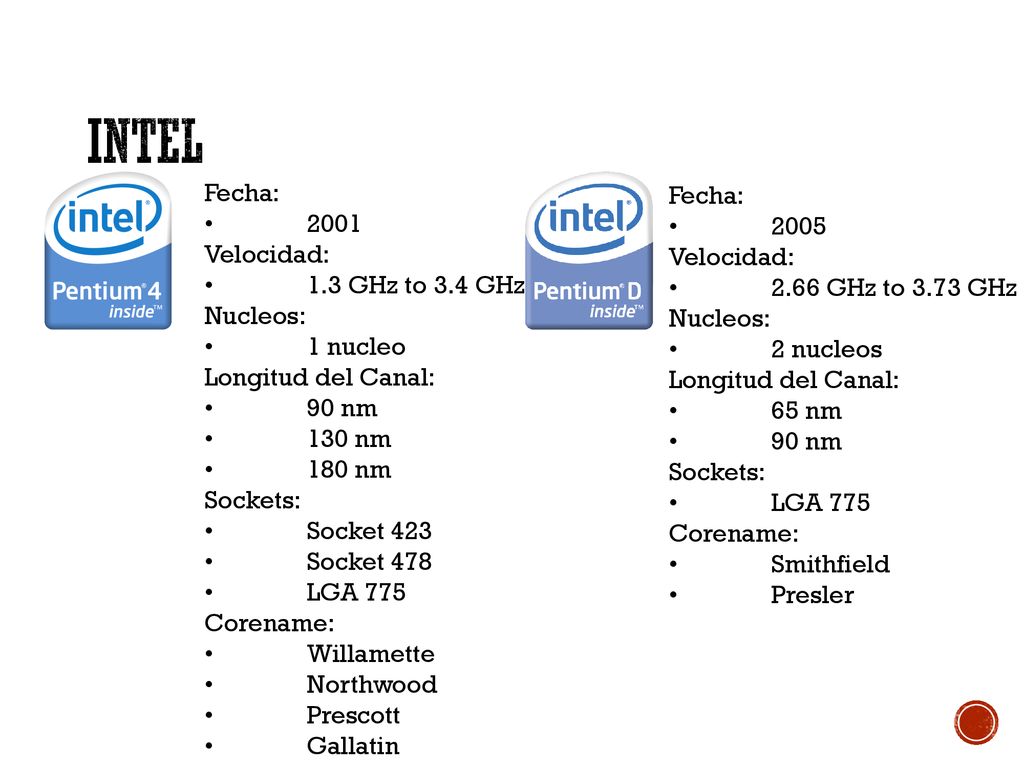

7 Intel Fecha: Fecha: • 2001 • 2005 Velocidad: Velocidad:
• 2001 Velocidad: • 1.3 GHz to 3.4 GHz Nucleos: • 1 nucleo Longitud del Canal: • 90 nm • 130 nm • 180 nm Sockets: • Socket 423 • Socket 478 • LGA 775 Corename: • Willamette • Northwood • Prescott • Gallatin Fecha: • 2005 Velocidad: • 2.66 GHz to 3.73 GHz Nucleos: • 2 nucleos Longitud del Canal: • 65 nm • 90 nm Sockets: • LGA 775 Corename: • Smithfield • Presler

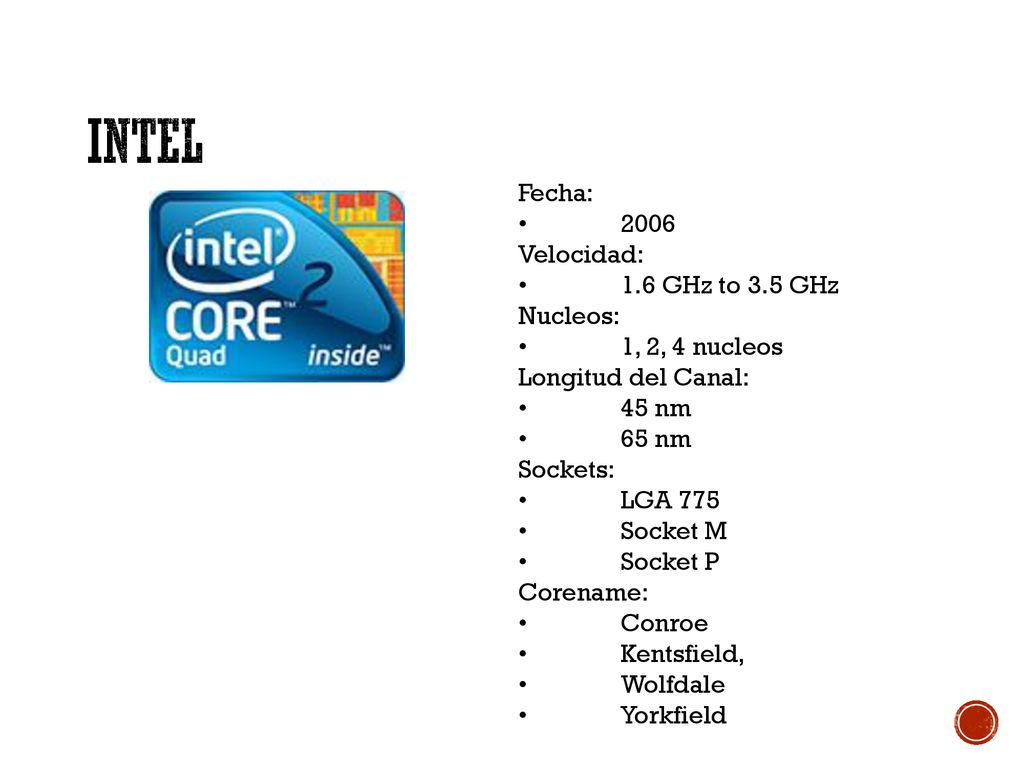

8 Intel Fecha: • 2006 Velocidad: • 1.6 GHz to 3.5 GHz Nucleos:
• 2006 Velocidad: • 1.6 GHz to 3.5 GHz Nucleos: • 1, 2, 4 nucleos Longitud del Canal: • 45 nm • 65 nm Sockets: • LGA 775 • Socket M • Socket P Corename: • Conroe • Kentsfield, • Wolfdale • Yorkfield

9 Intel Fecha: • 2010 Velocidad: • 2.5 GHz to 3.4 GHz Nucleos:
• 2010 Velocidad: • 2.5 GHz to 3.4 GHz Nucleos: • 2 nucleos Longitud del Canal: • 22 nm • 32 nm Sockets: • LGA 1155 • LGA 1156 • Socket G1 Corename: • Clarkdale • Arrandale • Sandy Bridge • Ivy Bridge

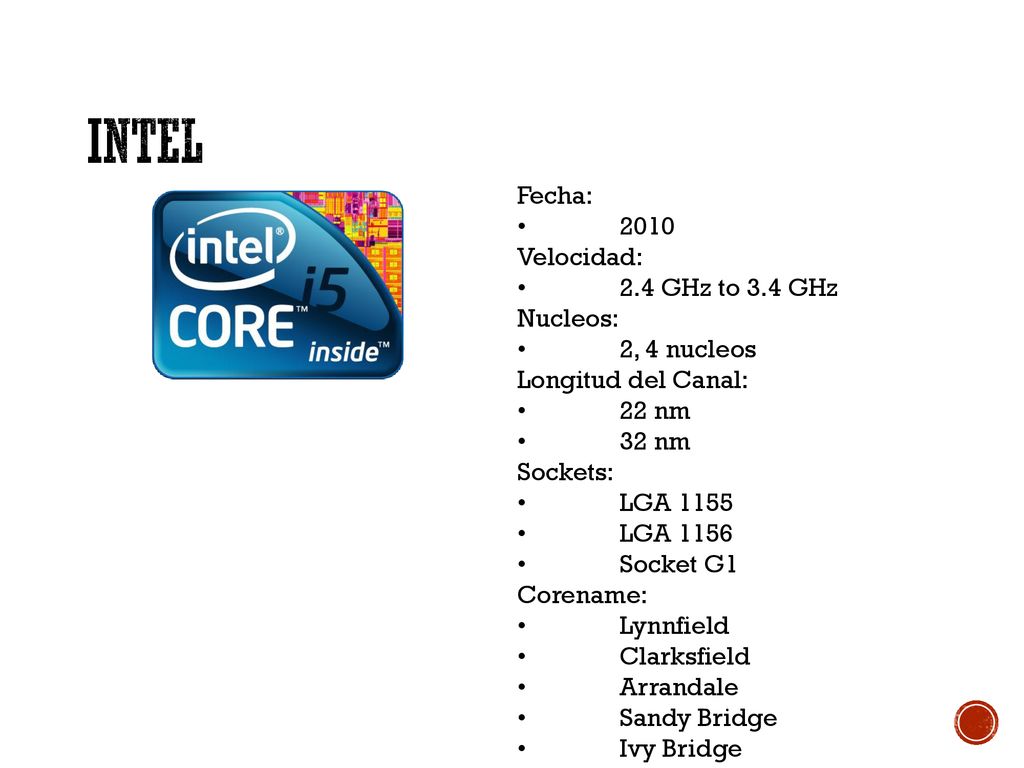

10 Intel Fecha: • 2010 Velocidad: • 2.4 GHz to 3.4 GHz Nucleos:
• 2010 Velocidad: • 2.4 GHz to 3.4 GHz Nucleos: • 2, 4 nucleos Longitud del Canal: • 22 nm • 32 nm Sockets: • LGA 1155 • LGA 1156 • Socket G1 Corename: • Lynnfield • Clarksfield • Arrandale • Sandy Bridge • Ivy Bridge

11 Intel Fecha: • 2010 Velocidad: • 2.67 GHz to 3.33 GHz Nucleos:
• 2010 Velocidad: • 2.67 GHz to 3.33 GHz Nucleos: • 4, 8 nucleos Longitud del Canal: • 22 nm • 32 nm • 45 nm Sockets: • LGA 1155 • LGA 1156 • Socket G1 Corename: • Clarksfield • Arrandale • Sandy Bridge • Ivy Bridge

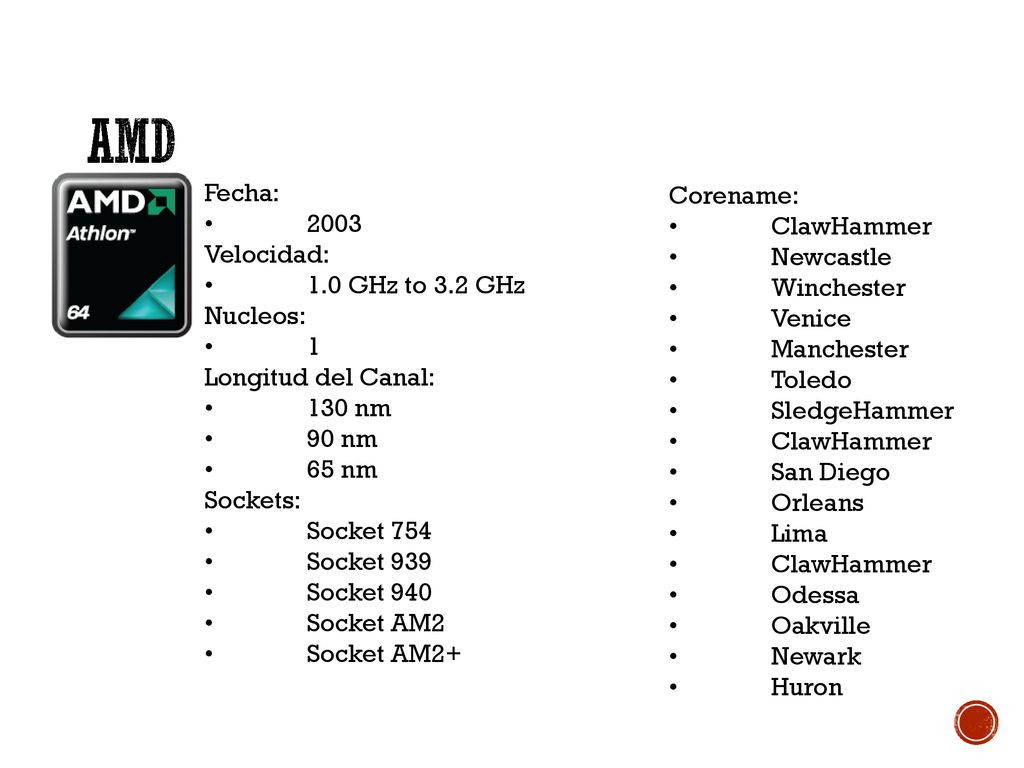

12 AMD Fecha: Corename: • 2003 • ClawHammer Velocidad: • Newcastle
• 2003 Velocidad: • 1.0 GHz to 3.2 GHz Nucleos: • 1 Longitud del Canal: • 130 nm • 90 nm • 65 nm Sockets: • Socket 754 • Socket 939 • Socket 940 • Socket AM2 • Socket AM2+ Corename: • ClawHammer • Newcastle • Winchester • Venice • Manchester • Toledo • SledgeHammer • San Diego • Orleans • Lima • Odessa • Oakville • Newark • Huron

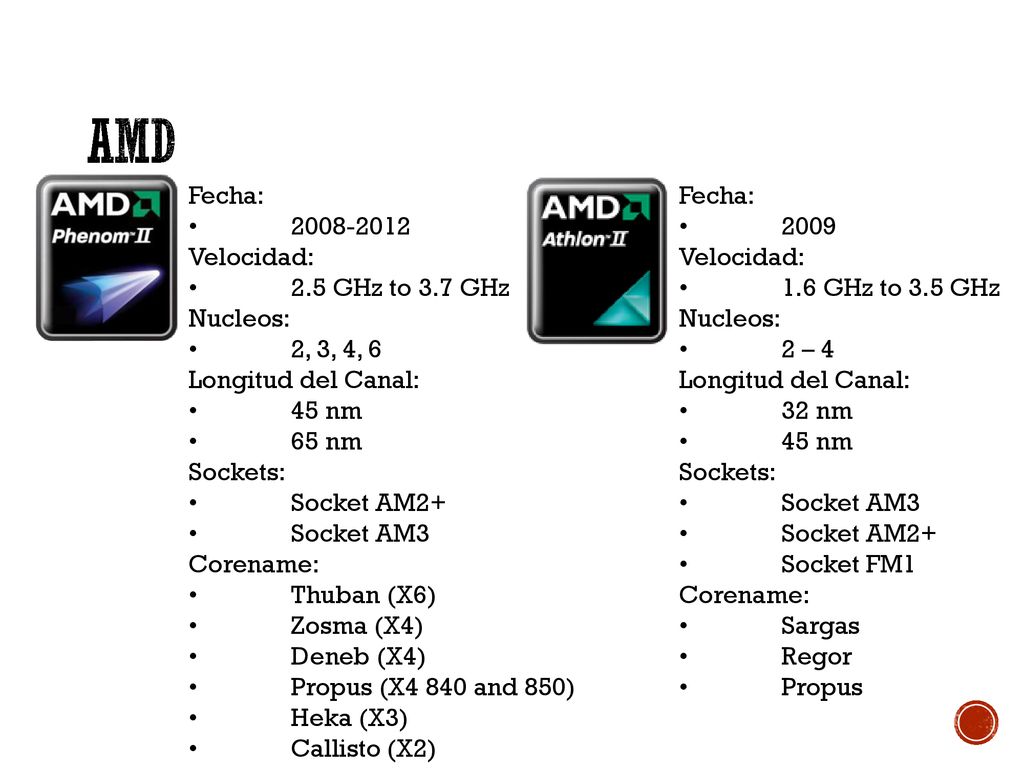

13 AMD Fecha: • 2008-2012 Velocidad: • 2.5 GHz to 3.7 GHz Nucleos:
• Velocidad: • 2.5 GHz to 3.7 GHz Nucleos: • 2, 3, 4, 6 Longitud del Canal: • 45 nm • 65 nm Sockets: • Socket AM2+ • Socket AM3 Corename: • Thuban (X6) • Zosma (X4) • Deneb (X4) • Propus (X4 840 and 850) • Heka (X3) • Callisto (X2) Fecha: • 2009 Velocidad: • 1.6 GHz to 3.5 GHz Nucleos: • 2 – 4 Longitud del Canal: • 32 nm • 45 nm Sockets: • Socket AM3 • Socket AM2+ • Socket FM1 Corename: • Sargas • Regor • Propus

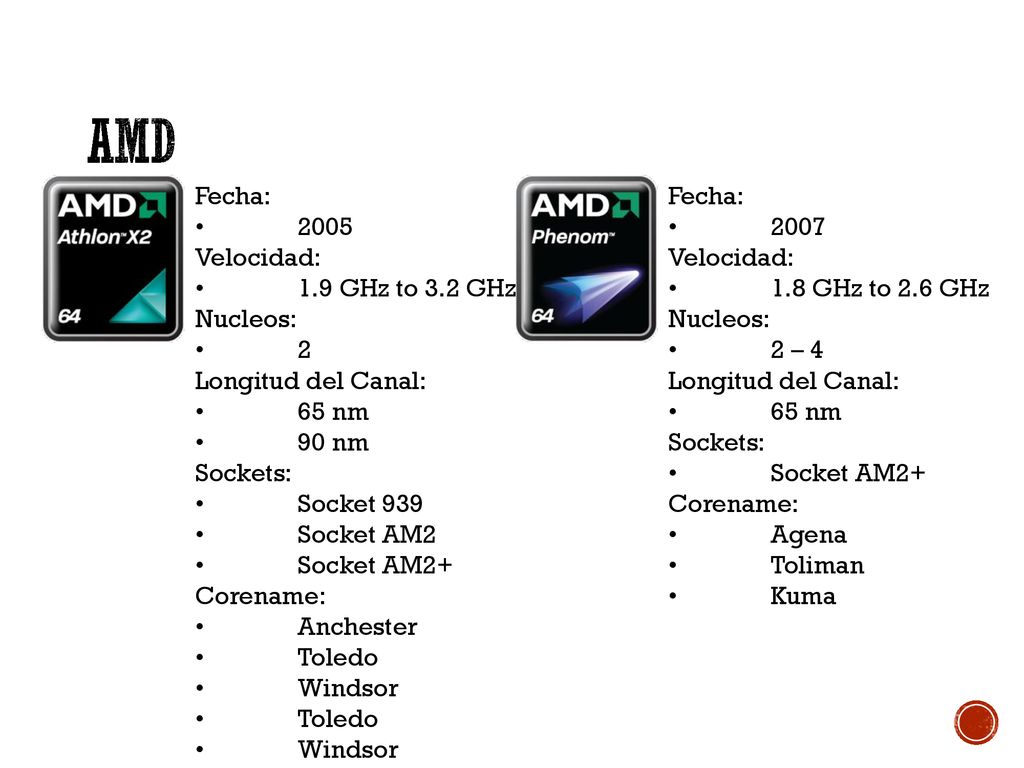

14 AMD Fecha: • 2005 Velocidad: • 1.9 GHz to 3.2 GHz Nucleos: • 2
• 2005 Velocidad: • 1.9 GHz to 3.2 GHz Nucleos: • 2 Longitud del Canal: • 65 nm • 90 nm Sockets: • Socket 939 • Socket AM2 • Socket AM2+ Corename: • Anchester • Toledo • Windsor Fecha: • 2007 Velocidad: • 1.8 GHz to 2.6 GHz Nucleos: • 2 – 4 Longitud del Canal: • 65 nm Sockets: • Socket AM2+ Corename: • Agena • Toliman • Kuma

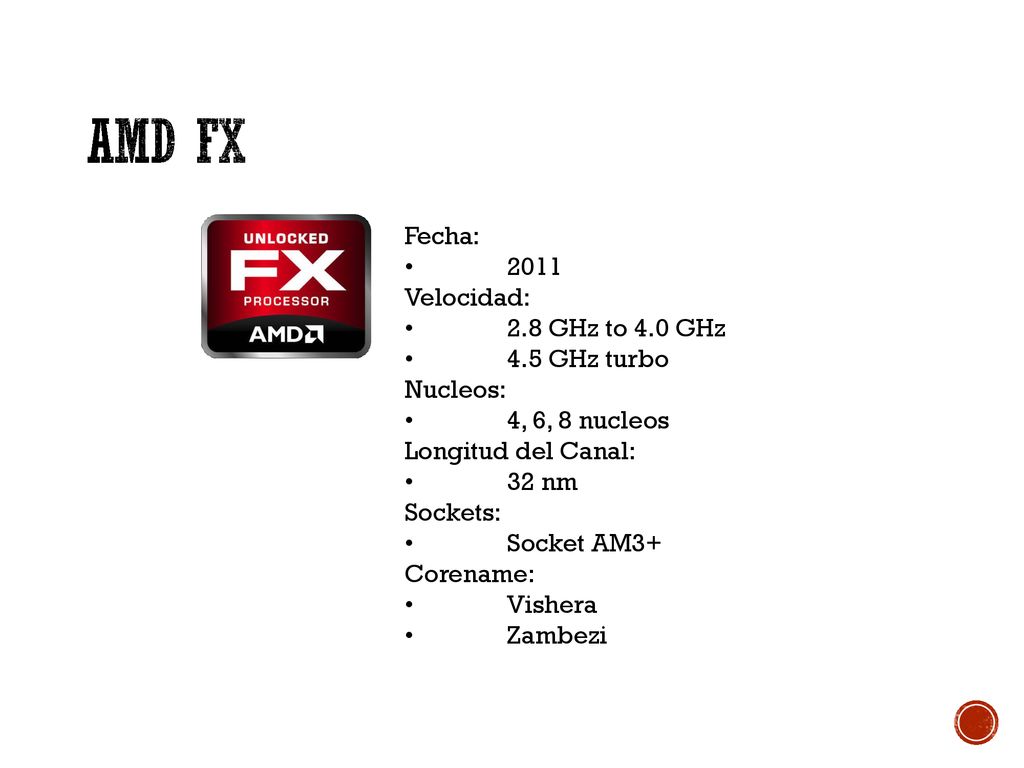

15 AMD FX Fecha: • 2011 Velocidad: • 2.8 GHz to 4.0 GHz • 4.5 GHz turbo
• 2011 Velocidad: • 2.8 GHz to 4.0 GHz • 4.5 GHz turbo Nucleos: • 4, 6, 8 nucleos Longitud del Canal: • 32 nm Sockets: • Socket AM3+ Corename: • Vishera • Zambezi

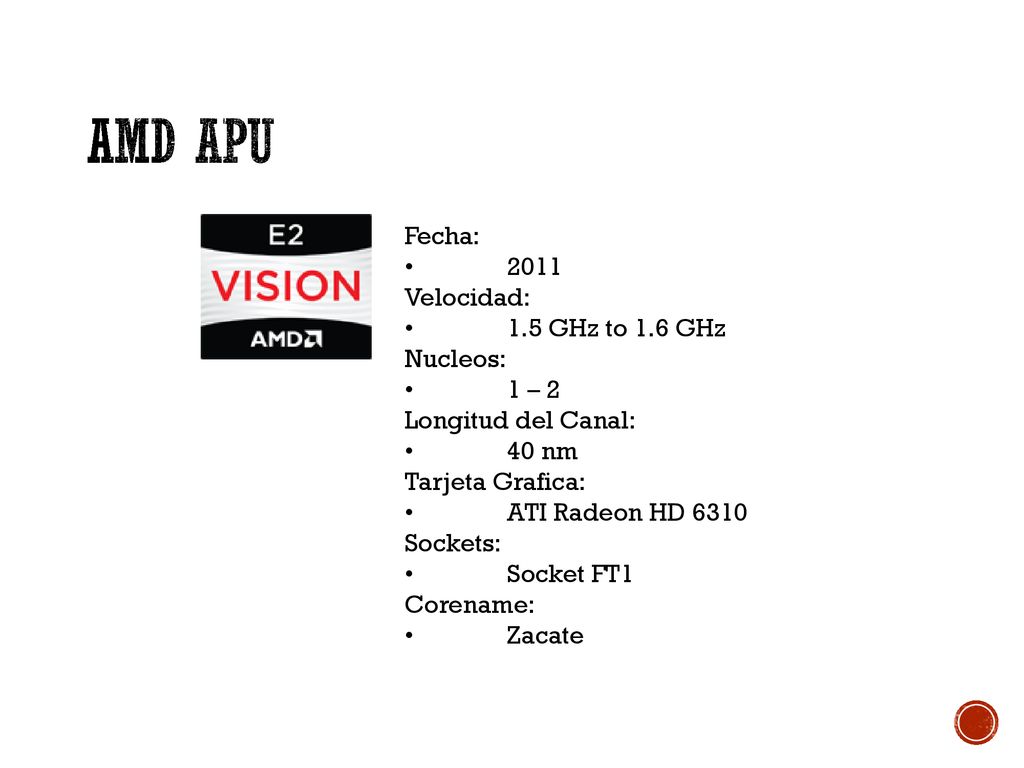

16 AMD APU Fecha: • 2011 Velocidad: • 1.5 GHz to 1.6 GHz Nucleos: • 1 – 2
• 2011 Velocidad: • 1.5 GHz to 1.6 GHz Nucleos: • 1 – 2 Longitud del Canal: • 40 nm Tarjeta Grafica: • ATI Radeon HD 6310 Sockets: • Socket FT1 Corename: • Zacate

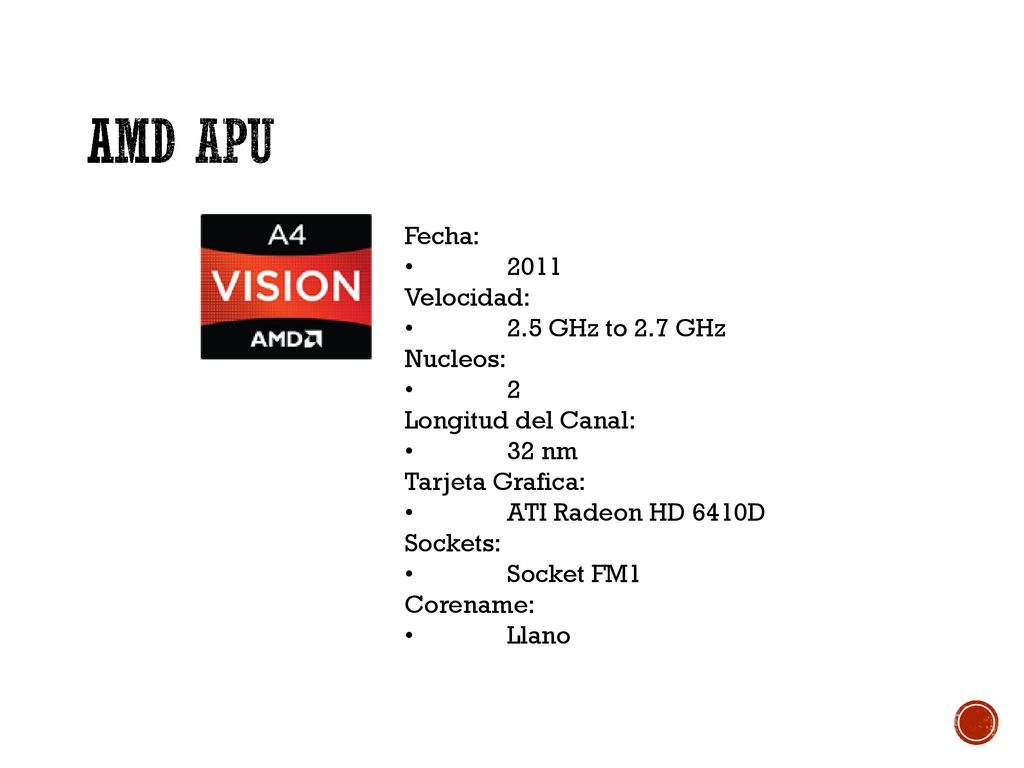

17 AMD APU Fecha: • 2011 Velocidad: • 2.5 GHz to 2.7 GHz Nucleos: • 2
• 2011 Velocidad: • 2.5 GHz to 2.7 GHz Nucleos: • 2 Longitud del Canal: • 32 nm Tarjeta Grafica: • ATI Radeon HD 6410D Sockets: • Socket FM1 Corename: • Llano

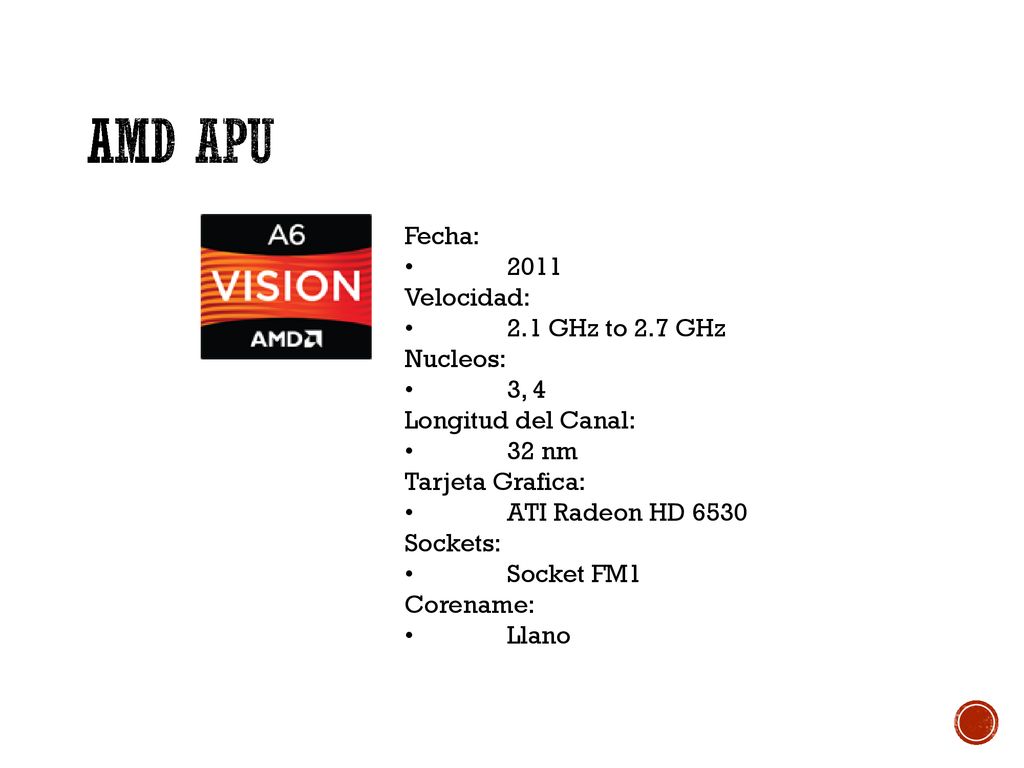

18 AMD APU Fecha: • 2011 Velocidad: • 2.1 GHz to 2.7 GHz Nucleos: • 3, 4
• 2011 Velocidad: • 2.1 GHz to 2.7 GHz Nucleos: • 3, 4 Longitud del Canal: • 32 nm Tarjeta Grafica: • ATI Radeon HD 6530 Sockets: • Socket FM1 Corename: • Llano

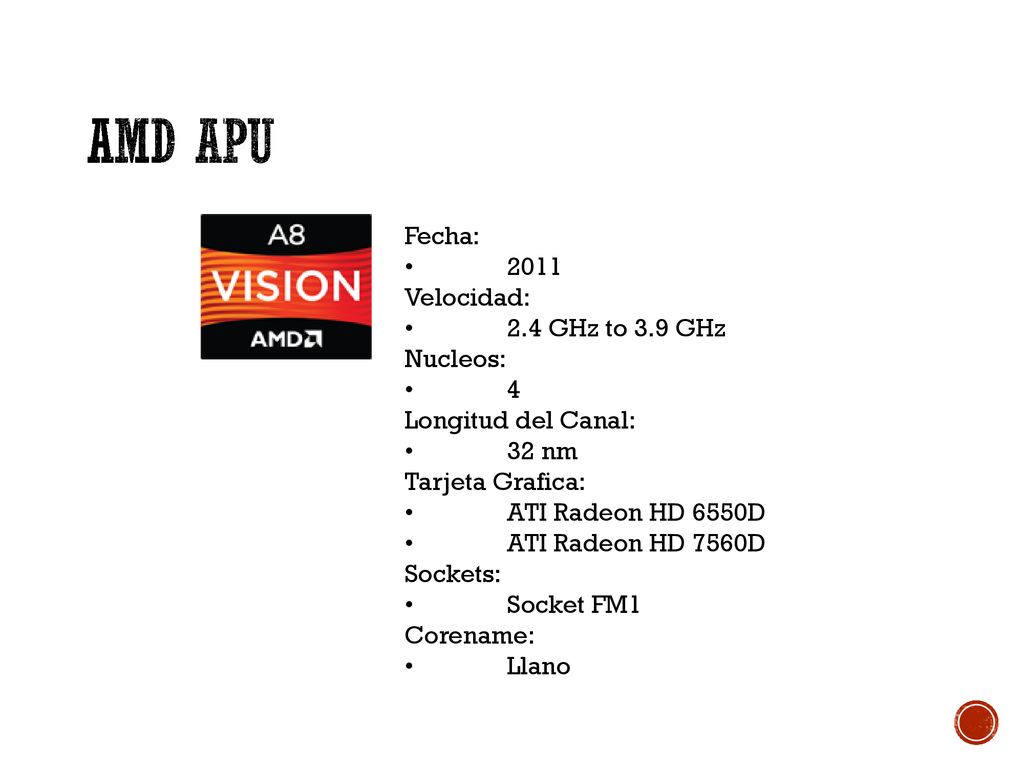

19 AMD APU Fecha: • 2011 Velocidad: • 2.4 GHz to 3.9 GHz Nucleos: • 4
• 2011 Velocidad: • 2.4 GHz to 3.9 GHz Nucleos: • 4 Longitud del Canal: • 32 nm Tarjeta Grafica: • ATI Radeon HD 6550D • ATI Radeon HD 7560D Sockets: • Socket FM1 Corename: • Llano

20 AMD APU Fecha: • 2012 Velocidad: • 3.4 GHz to 4.2 GHz Nucleos: • 4
• 2012 Velocidad: • 3.4 GHz to 4.2 GHz Nucleos: • 4 Longitud del Canal: • 32 nm Tarjeta Grafica: • ATI Radeon HD 7560D • Sockets: • Socket FM1 Corename: • Llano

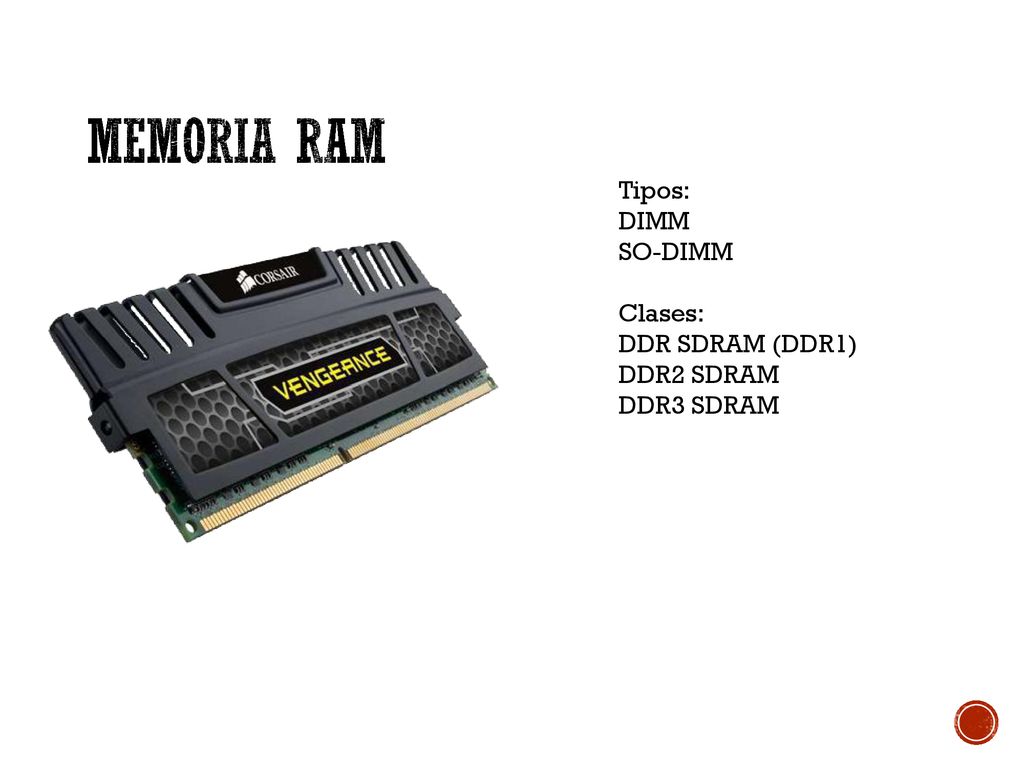

21 Memoria RAM Tipos: DIMM SO-DIMM Clases: DDR SDRAM (DDR1) DDR2 SDRAM
PC 1600MHz 8192MB

22 Memoria RAM Interface LGA1155 Core i7 (2nd gen) i7-2600K / 3.40GHz
Quad 5.0 GT/s

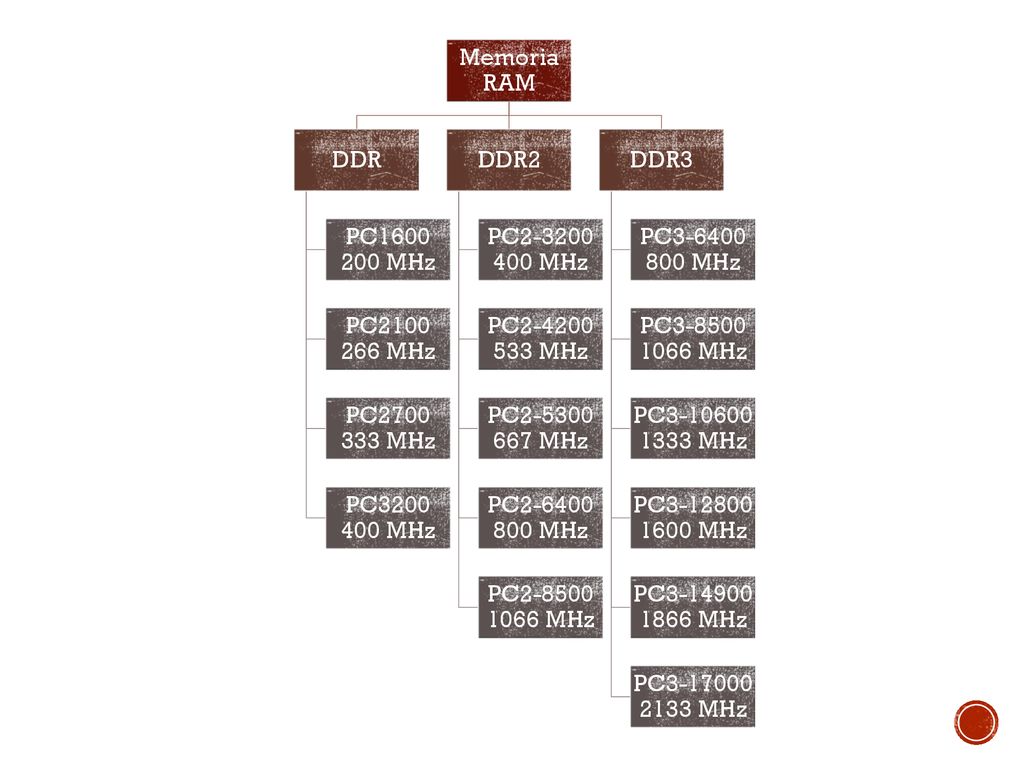

23 Memoria RAM DDR PC MHz PC MHz PC MHz PC MHz DDR2 PC MHz PC MHz PC MHz PC MHz PC MHz DDR3 PC MHz PC MHz PC MHz PC MHz PC MHz PC MHz

24 Tarjetas de Video Medios de Coneccion: PCI AGP PCI-Express
Caracteristicas: Core Clock MHz Memoria Capacidad GB Tipo MHz Clock MHz Bandwidth GB/sec PCI Express 3.0 X16 NVIDIA GeForce GTX 660 NVIDIA SLI Ready GDDR5 2048MB Core Clock 1046 MHz Memory Clock 6008 MHz Memory Bandwidth GB/sec.

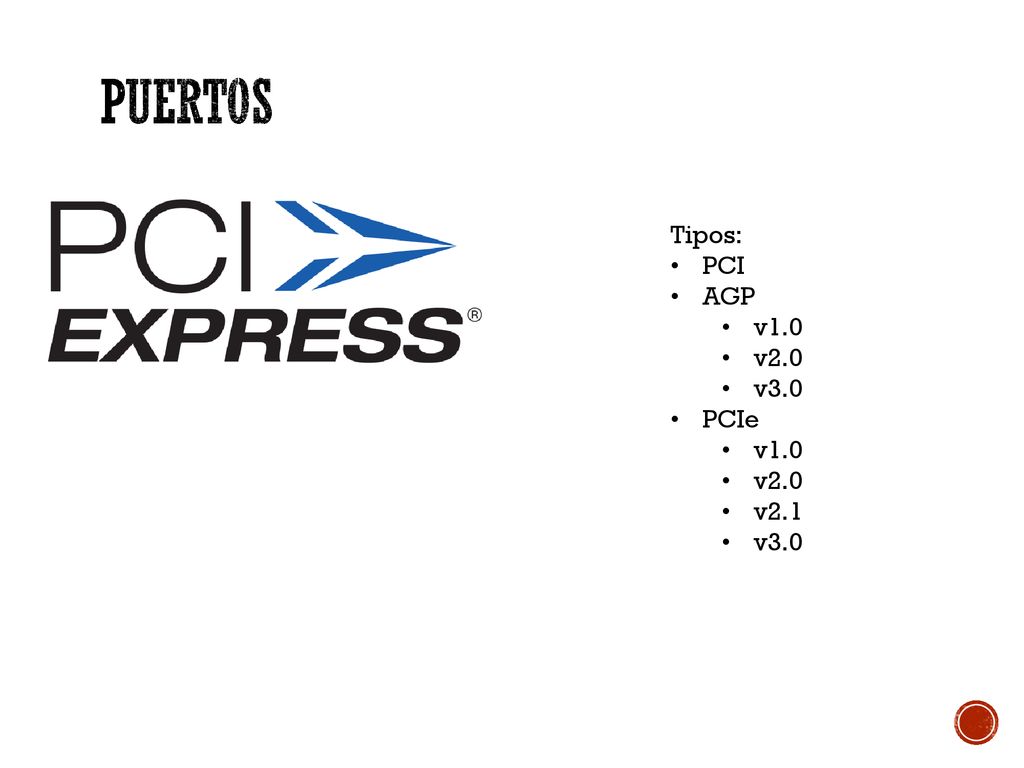

25 Puertos Tipos: PCI AGP v1.0 v2.0 v3.0 PCIe v2.1

26 Puertos PCI 133MB/s AGP 266 MB/s (1x) 533 MB/s (2x) 1066 MB/s (4x)
PCIe 1 Linea 250MB/s (v1.x) 500MB/s (v2.x) 1GB/s (v3.x) 16 Lineas 4GB/s (v1.x) 8GB/s (v2.x) 16GB/s (v3.x) Converciones 1GB = 1024 MB 1MB = 1024 KB

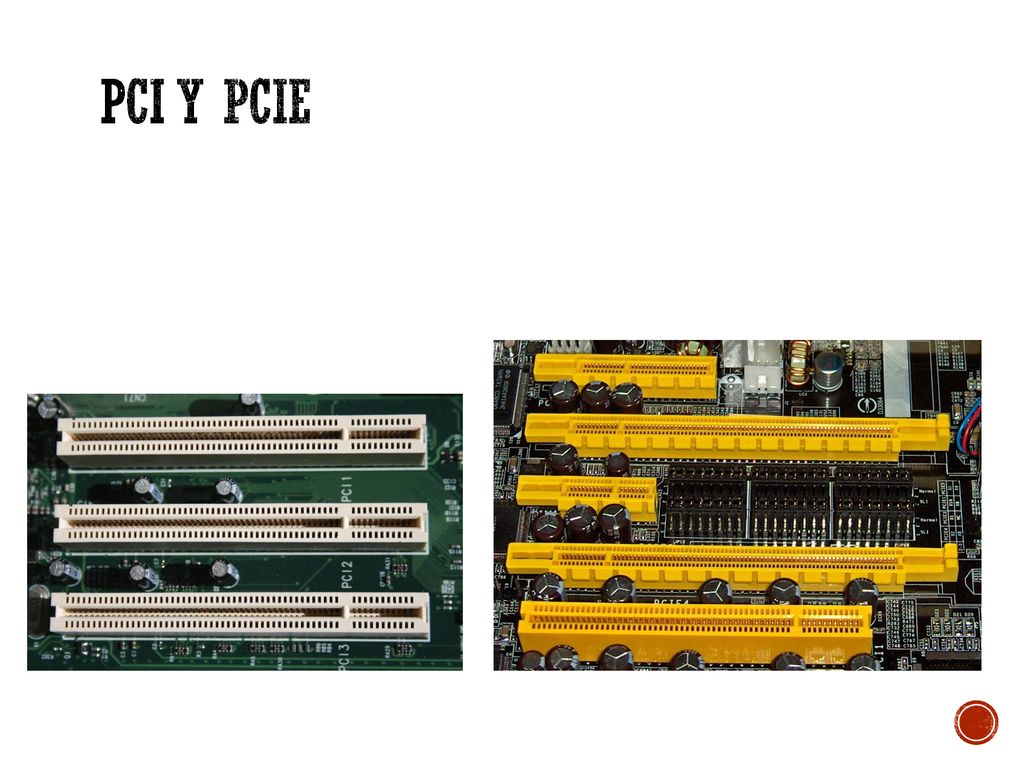

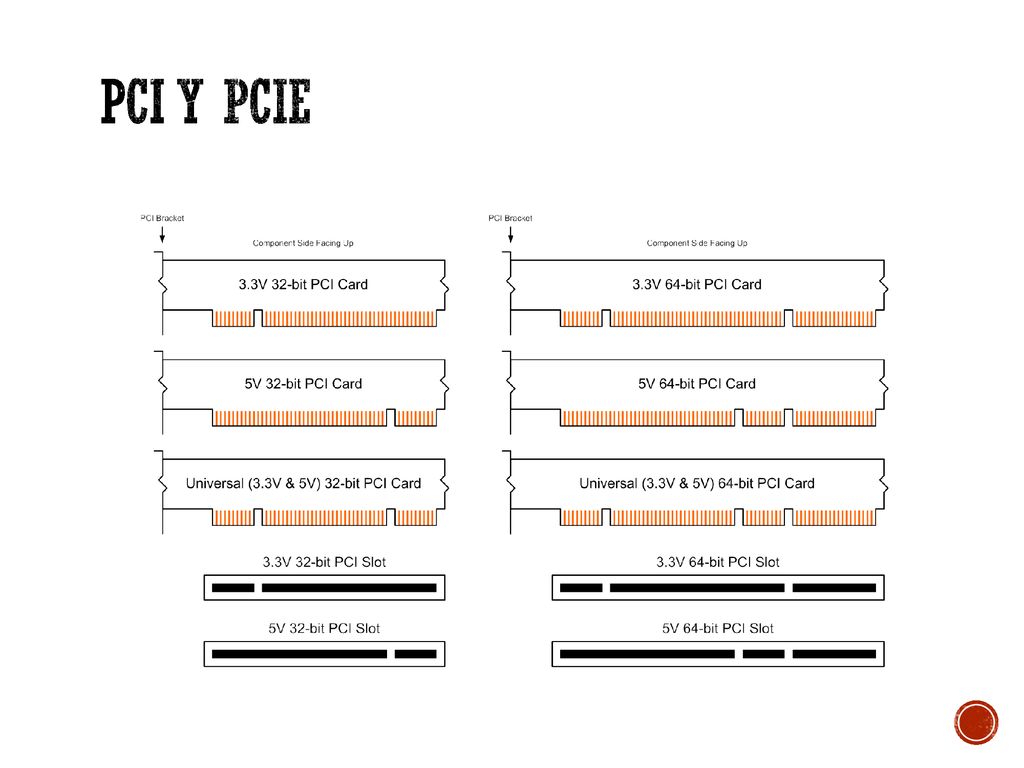

27 PCI y PCIe

28 PCI y PCIe

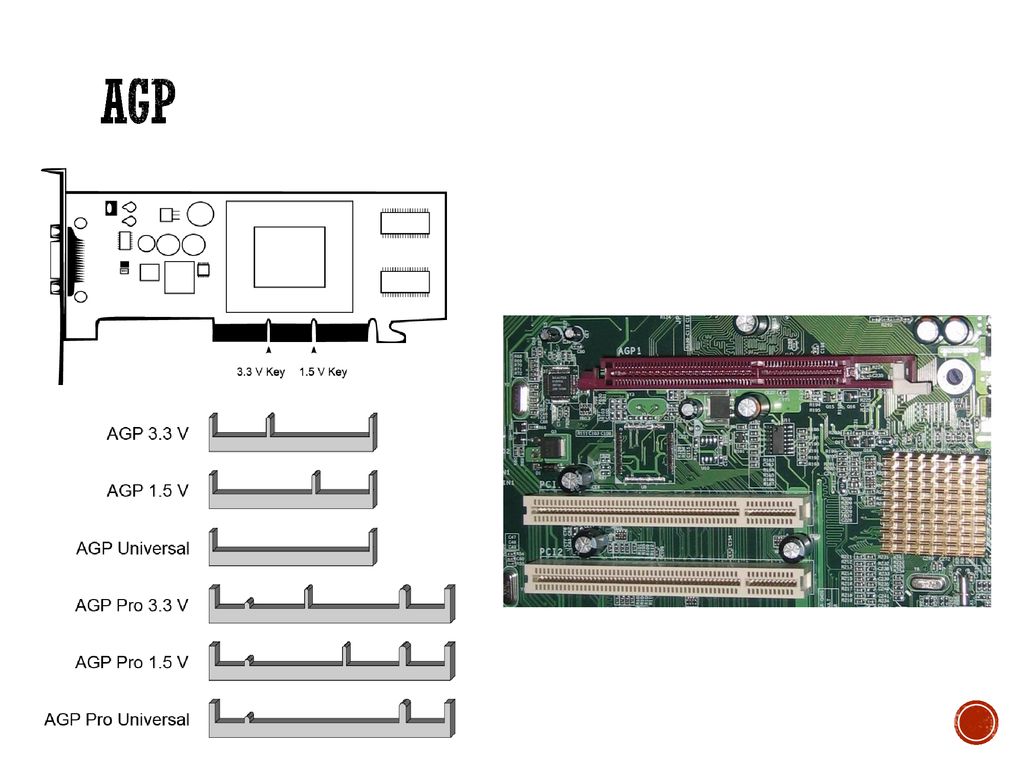

29 AGP

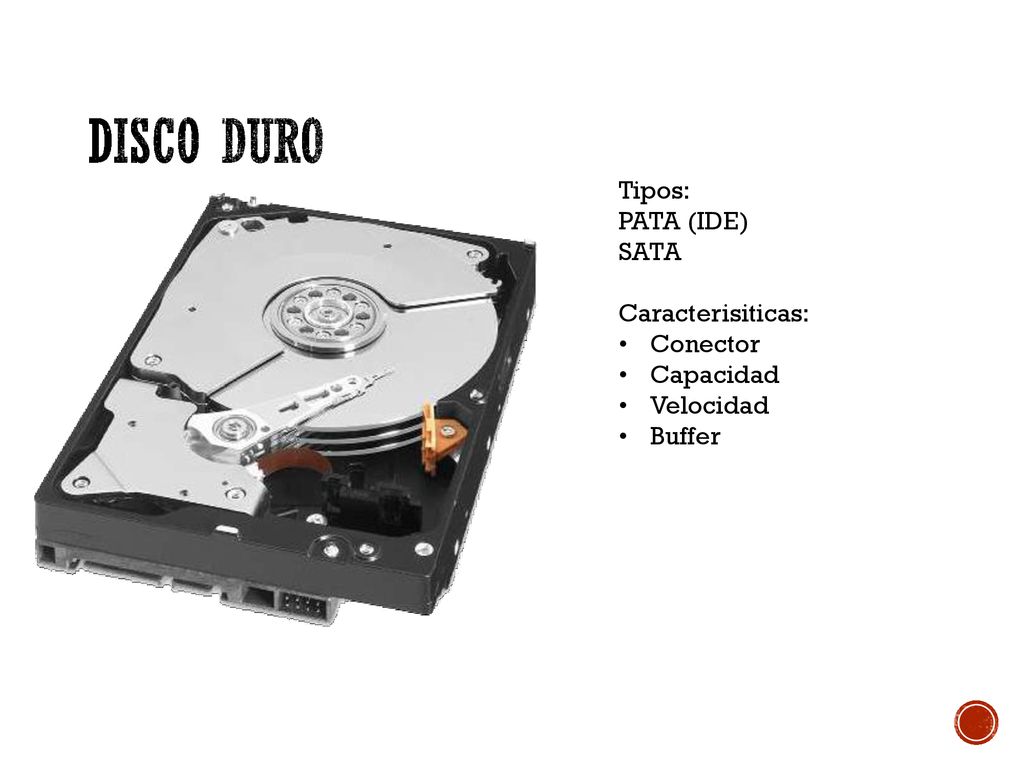

30 Disco Duro Tipos: PATA (IDE) SATA Caracterisiticas: Conector Capacidad
Velocidad Buffer Capacidad 1TB Velocidad 7200RPM 64MB buffer SATA 6Gb/s 3.5-inch

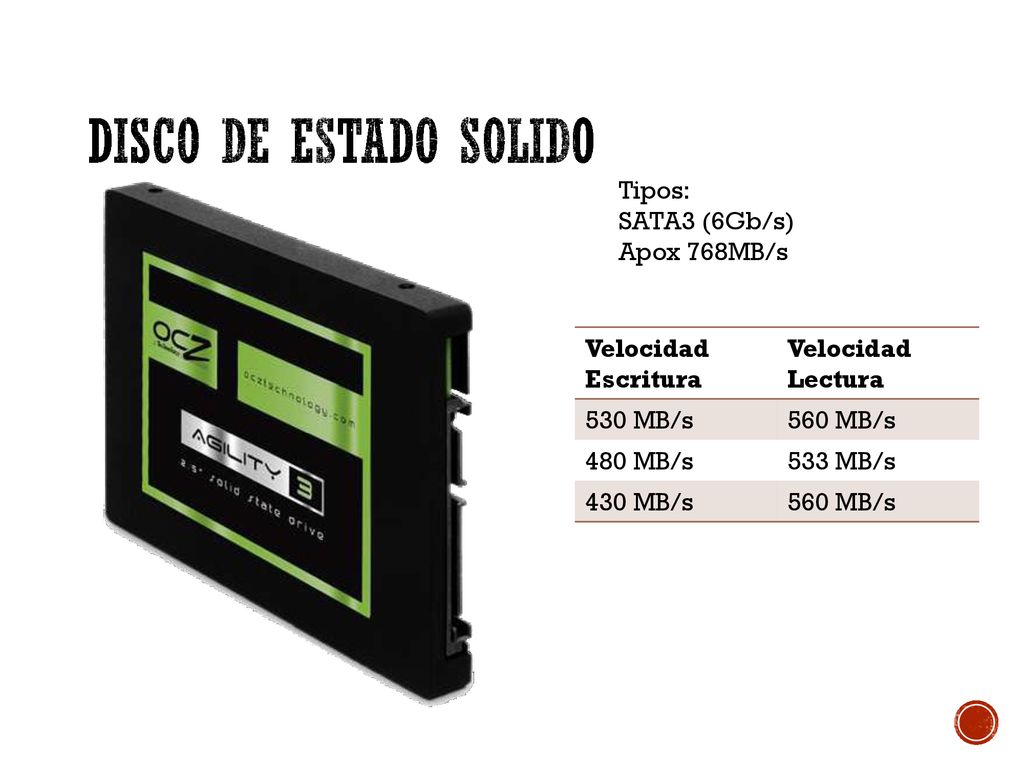

31 Disco de Estado Solido Tipos: SATA3 (6Gb/s) Apox 768MB/s
Velocidad Escritura Velocidad Lectura 530 MB/s 560 MB/s 480 MB/s 533 MB/s 430 MB/s SSD 200 MB/s and up to 500MB/s HDD 50 – 120MB/s

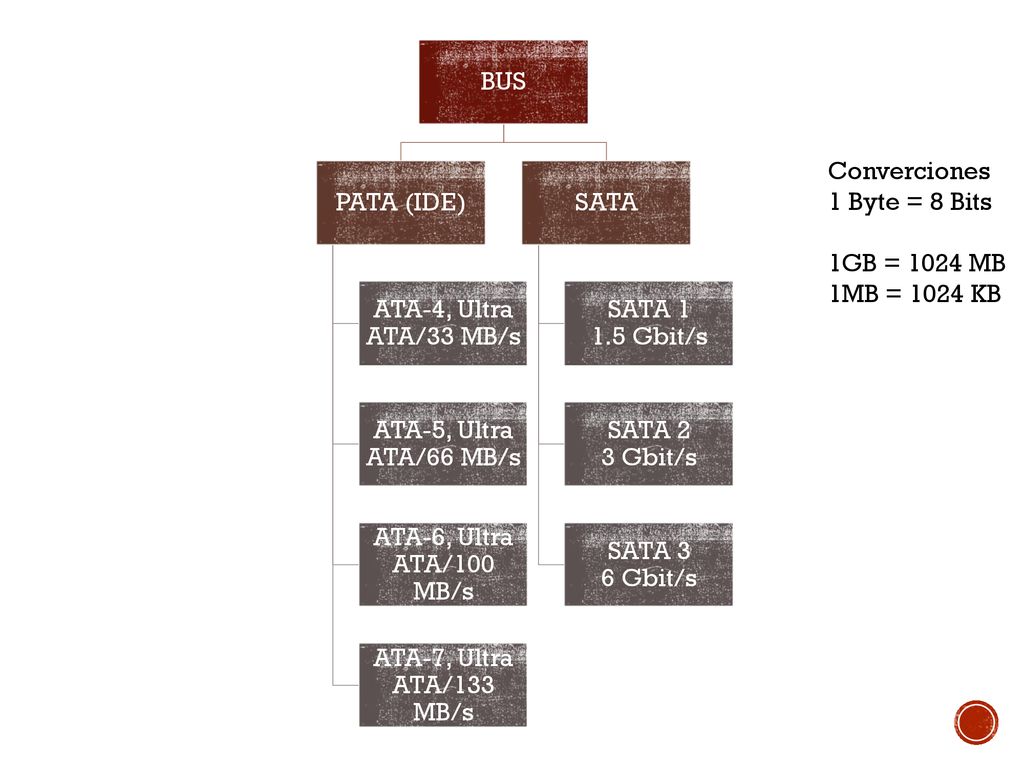

32 BUS PATA (IDE) ATA-4, Ultra ATA/33 MB/s ATA-5, Ultra ATA/66 MB/s ATA-6, Ultra ATA/100 MB/s ATA-7, Ultra ATA/133 MB/s SATA SATA Gbit/s SATA 2 3 Gbit/s SATA 3 6 Gbit/s Converciones 1 Byte = 8 Bits 1GB = 1024 MB 1MB = 1024 KB

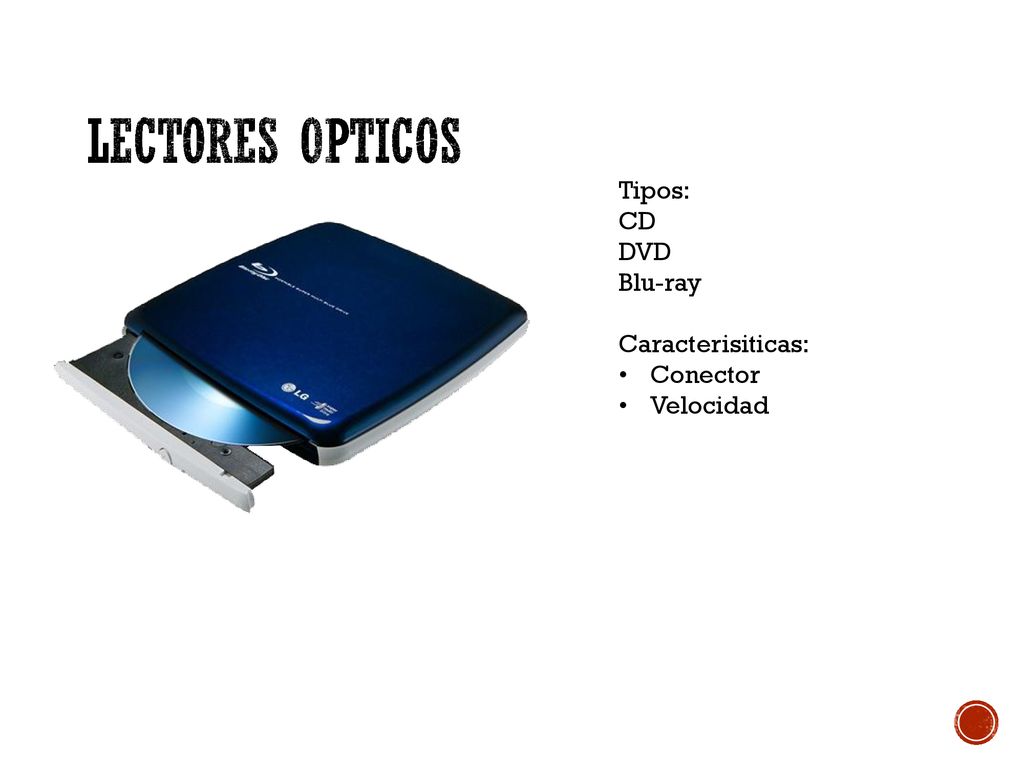

33 Lectores Opticos Tipos: CD DVD Blu-ray Caracterisiticas: Conector
Velocidad

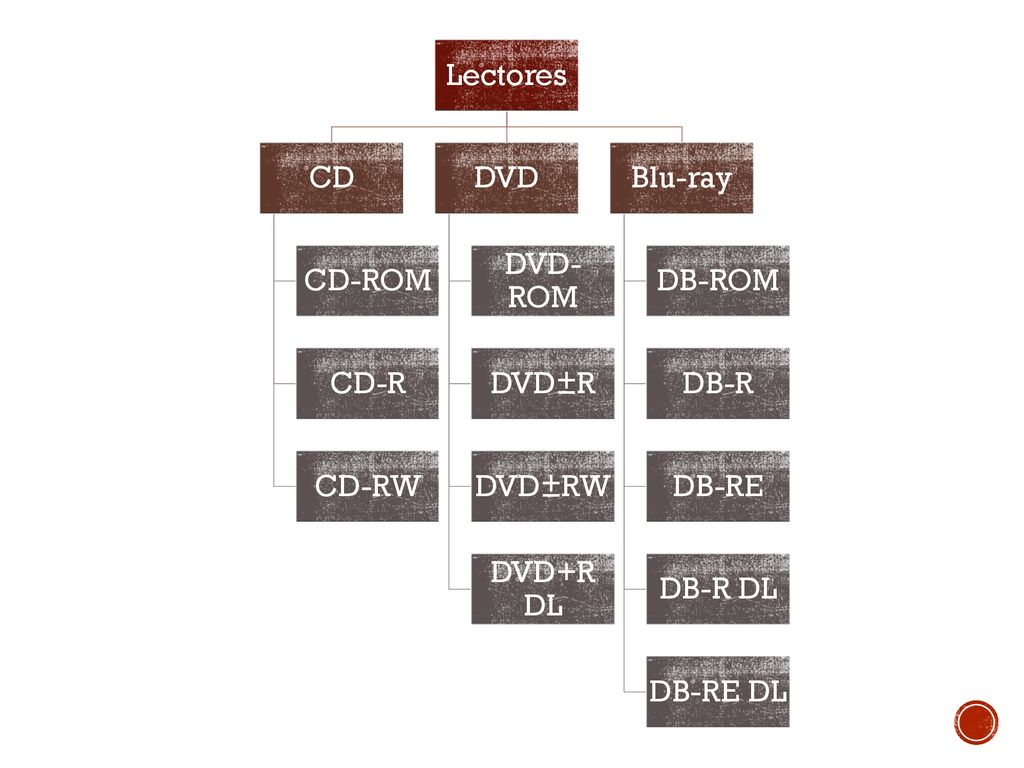

34 Lectores CD CD-ROM CD-R CD-RW DVD DVD-ROM DVD±R DVD±RW DVD+R DL Blu-ray DB-ROM DB-R DB-RE DB-R DL DB-RE DL

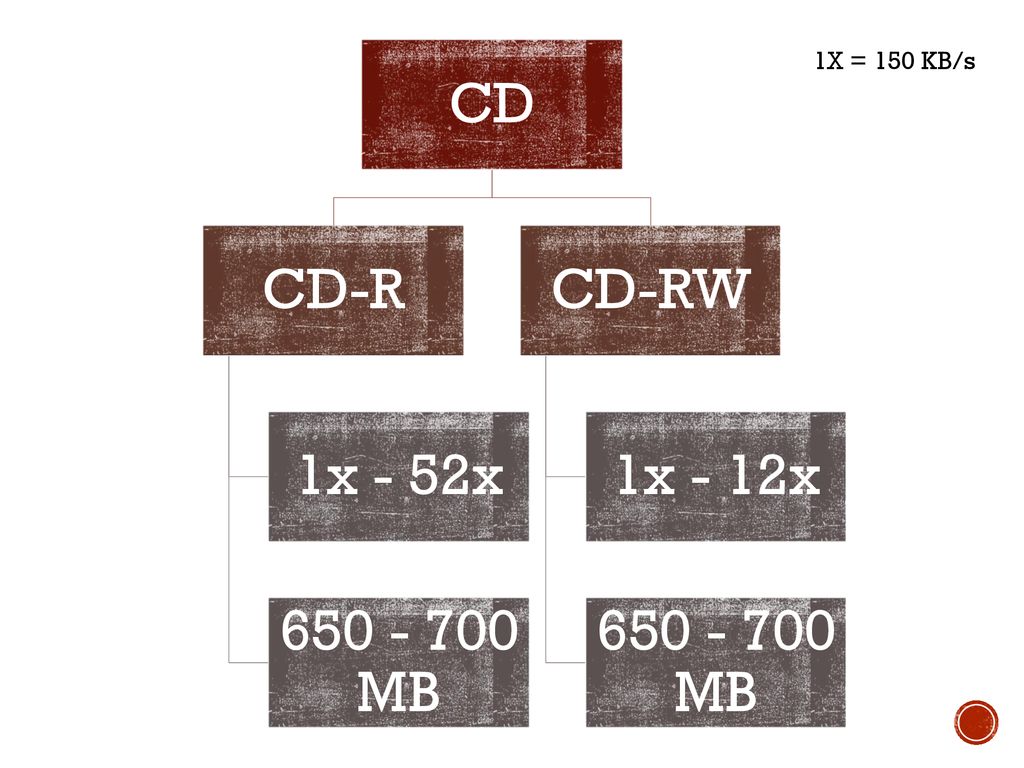

35 CD CD-R 1x - 52x MB CD-RW 1x - 12x 1X = 150 KB/s

36 DVD DVD±R 1x - 16x 4.7 GB DVD±RW 1x - 8x DVD+R DL 8.5 GB 1X = 1.32MB/s

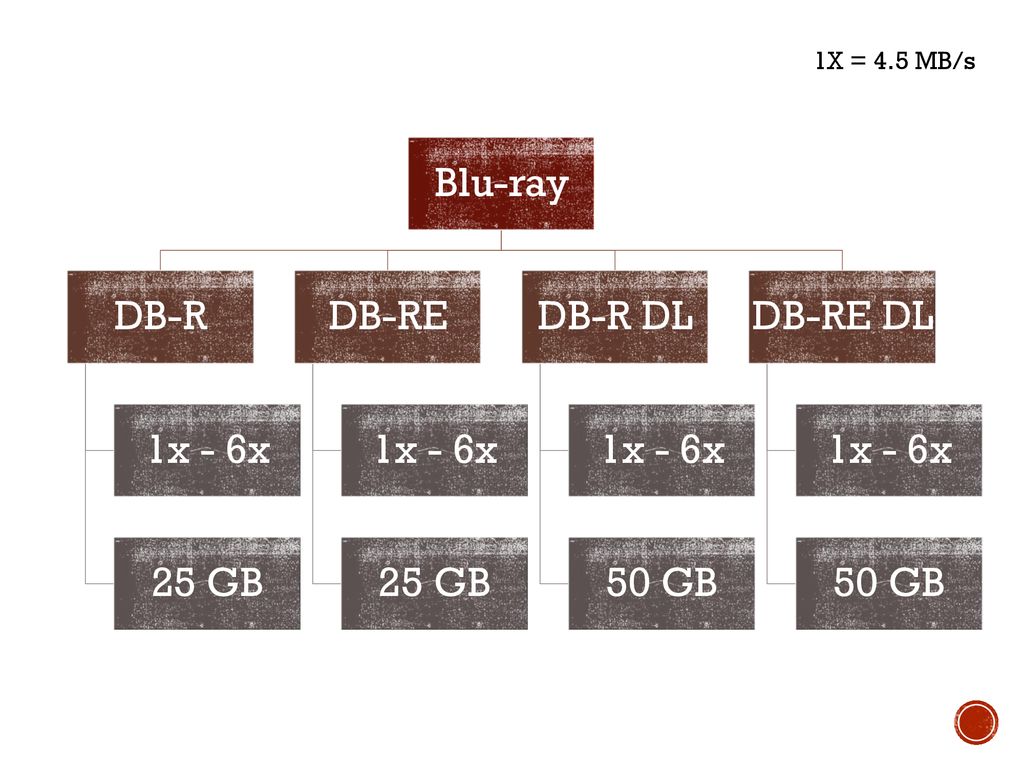

37 Blu-ray DB-R 1x - 6x 25 GB DB-RE DB-R DL 50 GB DB-RE DL 1X = 4.5 MB/s
