ARM – Administración Automática de Recursos MDG + OM100 Solución de Localización Vehícular y Gestión de Incidentes.

Presentación del tema: "ARM – Administración Automática de Recursos MDG + OM100 Solución de Localización Vehícular y Gestión de Incidentes."— Transcripción de la presentación:

1 ARM – Administración Automática de Recursos MDG + OM100 Solución de Localización Vehícular y Gestión de Incidentes.

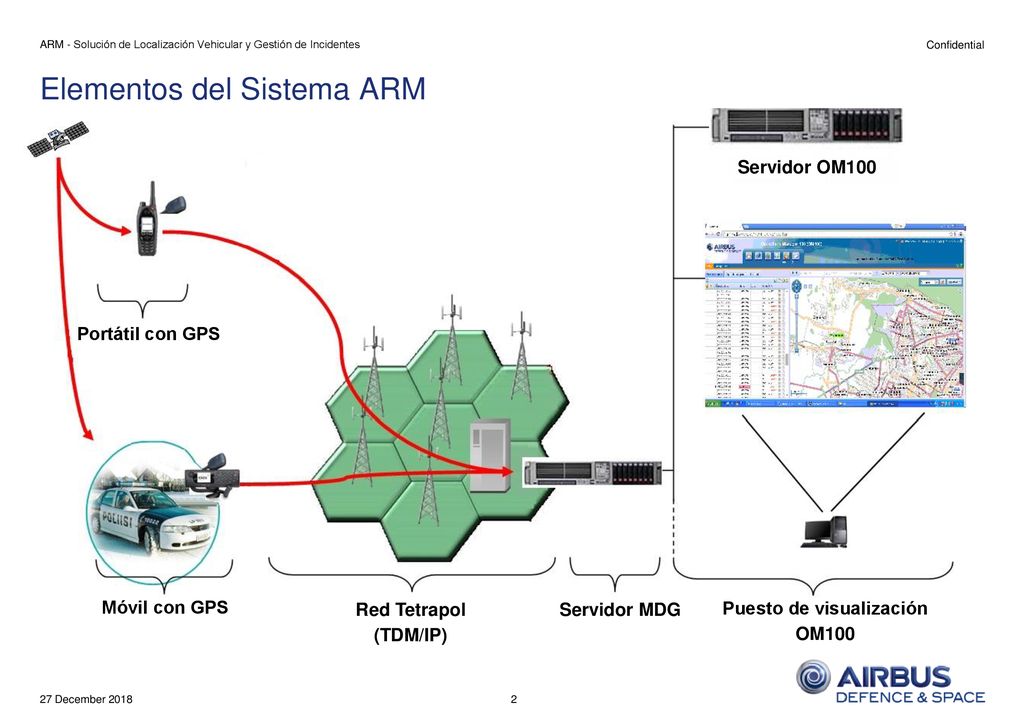

2 Elementos del Sistema ARM
ARM - Solución de Localización Vehicular y Gestión de Incidentes Elementos del Sistema ARM Móvil con GPS Red Tetrapol (TDM/IP) Portátil con GPS Servidor MDG Servidor OM100 Puesto de visualización OM100 27 December 2018

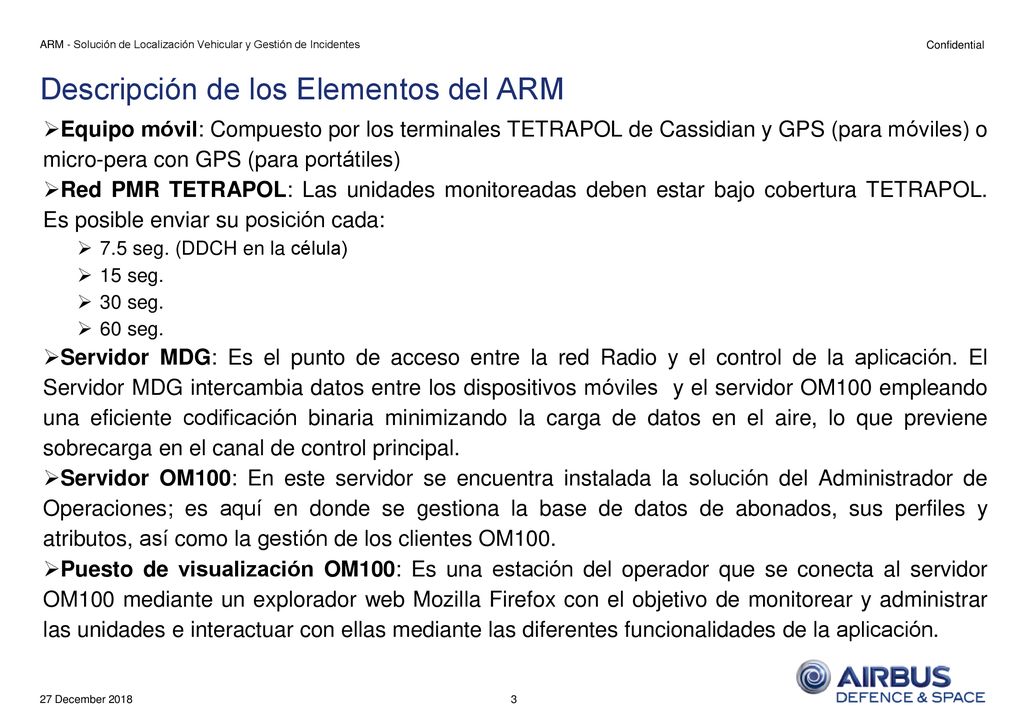

3 Descripción de los Elementos del ARM
ARM - Solución de Localización Vehicular y Gestión de Incidentes Descripción de los Elementos del ARM Equipo móvil: Compuesto por los terminales TETRAPOL de Cassidian y GPS (para móviles) o micro-pera con GPS (para portátiles) Red PMR TETRAPOL: Las unidades monitoreadas deben estar bajo cobertura TETRAPOL. Es posible enviar su posición cada: 7.5 seg. (DDCH en la célula) 15 seg. 30 seg. 60 seg. Servidor MDG: Es el punto de acceso entre la red Radio y el control de la aplicación. El Servidor MDG intercambia datos entre los dispositivos móviles y el servidor OM100 empleando una eficiente codificación binaria minimizando la carga de datos en el aire, lo que previene sobrecarga en el canal de control principal. Servidor OM100: En este servidor se encuentra instalada la solución del Administrador de Operaciones; es aquí en donde se gestiona la base de datos de abonados, sus perfiles y atributos, así como la gestión de los clientes OM100. Puesto de visualización OM100: Es una estación del operador que se conecta al servidor OM100 mediante un explorador web Mozilla Firefox con el objetivo de monitorear y administrar las unidades e interactuar con ellas mediante las diferentes funcionalidades de la aplicación. 27 December 2018

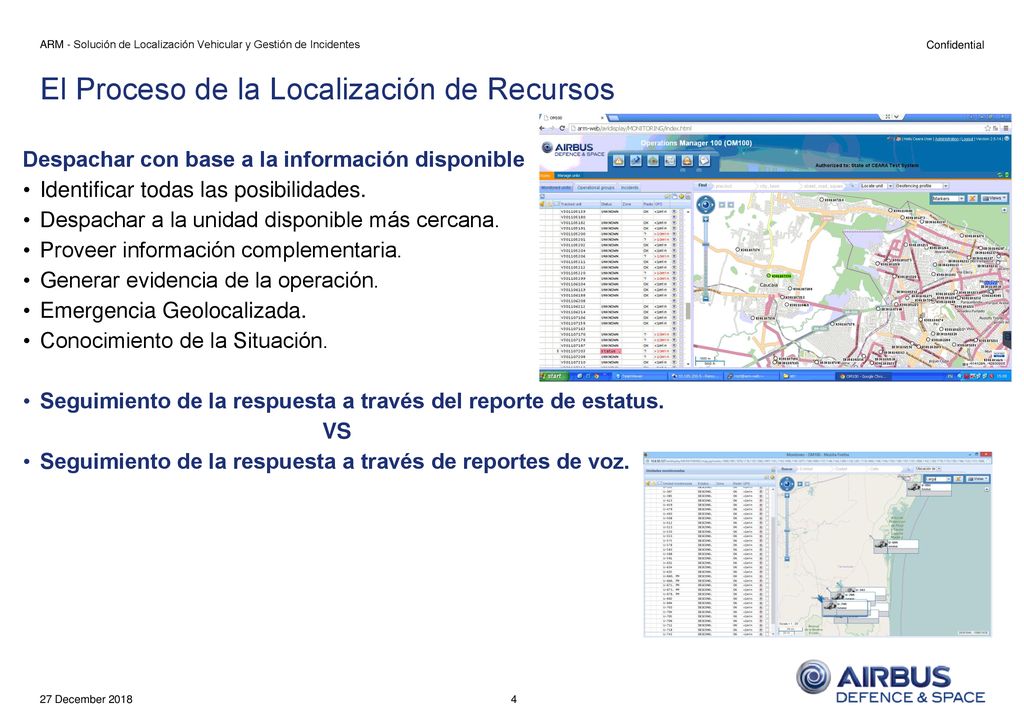

4 El Proceso de la Localización de Recursos
ARM - Solución de Localización Vehicular y Gestión de Incidentes El Proceso de la Localización de Recursos Despachar con base a la información disponible Identificar todas las posibilidades. Despachar a la unidad disponible más cercana. Proveer información complementaria. Generar evidencia de la operación. Emergencia Geolocalizada. Conocimiento de la Situación. Seguimiento de la respuesta a través del reporte de estatus. VS Seguimiento de la respuesta a través de reportes de voz. 27 December 2018

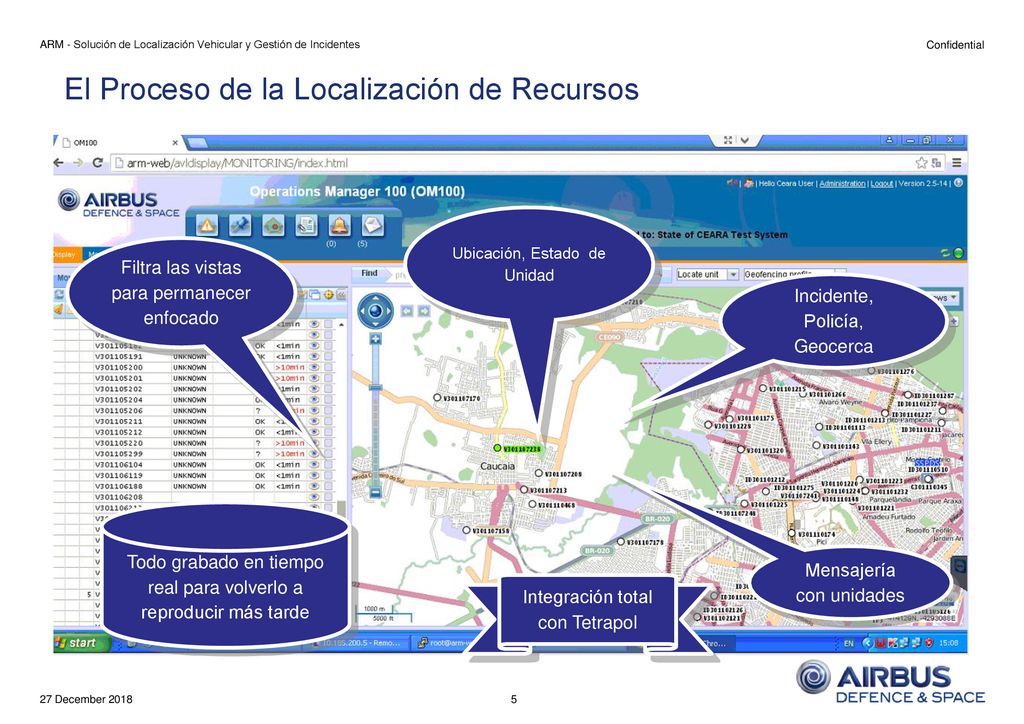

5 El Proceso de la Localización de Recursos
ARM - Solución de Localización Vehicular y Gestión de Incidentes El Proceso de la Localización de Recursos Ubicación, Estado de Unidad Filtra las vistas para permanecer enfocado Incidente, Policía, Geocerca Todo grabado en tiempo real para volverlo a reproducir más tarde Mensajería con unidades Integración total con Tetrapol 27 December 2018

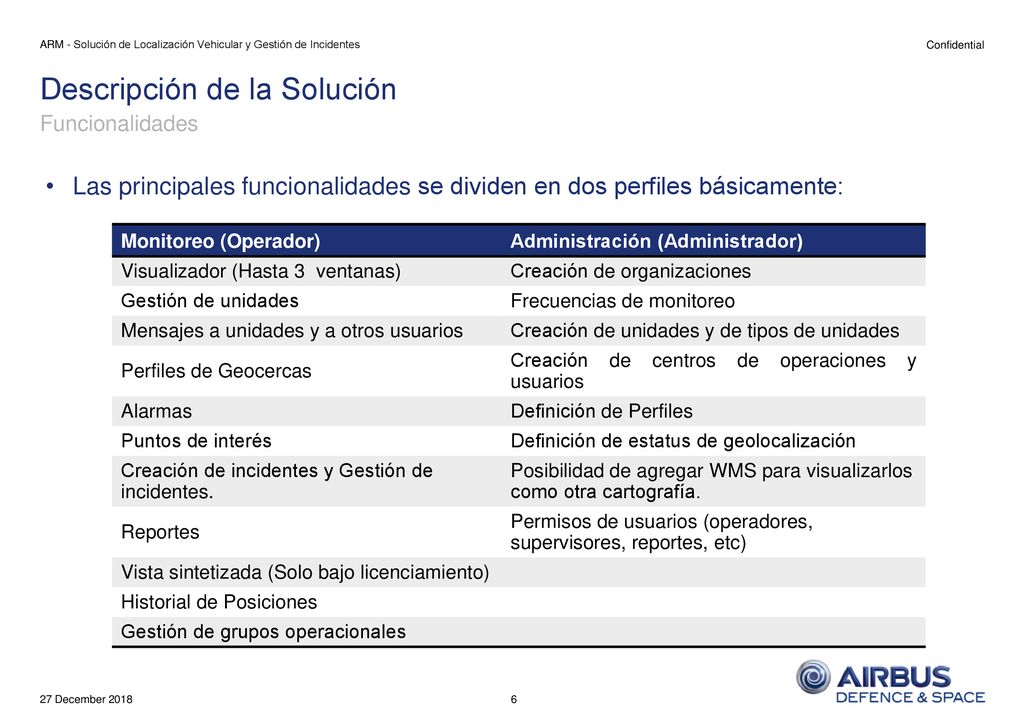

6 Descripción de la Solución Funcionalidades
ARM - Solución de Localización Vehicular y Gestión de Incidentes Descripción de la Solución Funcionalidades Las principales funcionalidades se dividen en dos perfiles básicamente: Monitoreo (Operador) Administración (Administrador) Visualizador (Hasta 3 ventanas) Creación de organizaciones Gestión de unidades Frecuencias de monitoreo Mensajes a unidades y a otros usuarios Creación de unidades y de tipos de unidades Perfiles de Geocercas Creación de centros de operaciones y usuarios Alarmas Definición de Perfiles Puntos de interés Definición de estatus de geolocalización Creación de incidentes y Gestión de incidentes. Posibilidad de agregar WMS para visualizarlos como otra cartografía. Reportes Permisos de usuarios (operadores, supervisores, reportes, etc) Vista sintetizada (Solo bajo licenciamiento) Historial de Posiciones Gestión de grupos operacionales 27 December 2018

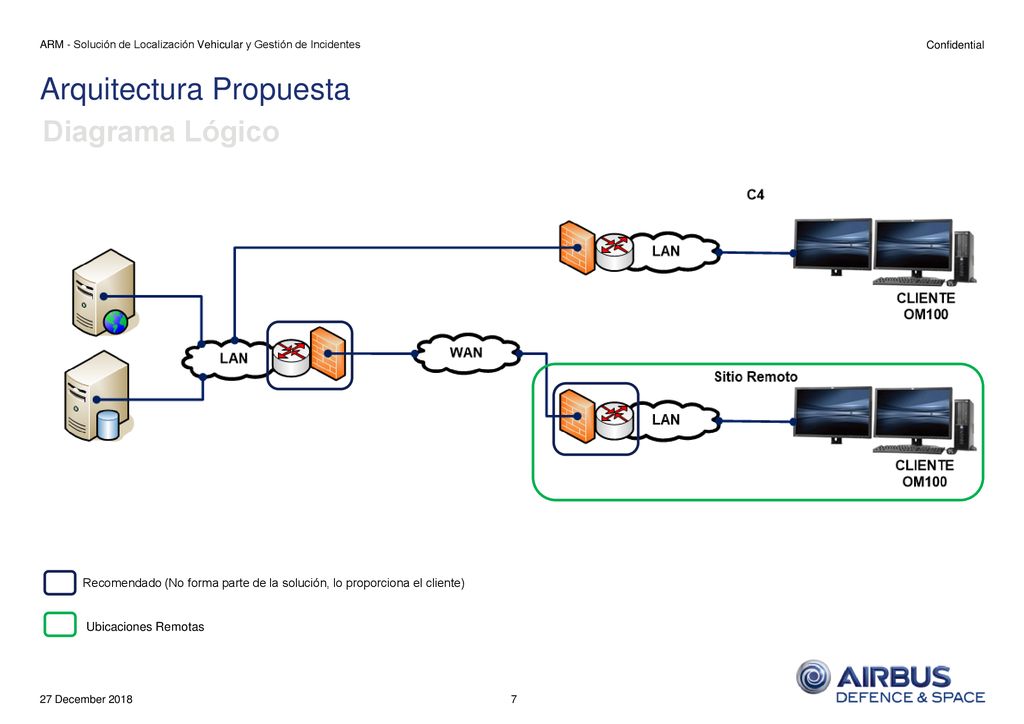

7 Arquitectura Propuesta
ARM - Solución de Localización Vehicular y Gestión de Incidentes Arquitectura Propuesta Diagrama Lógico Recomendado (No forma parte de la solución, lo proporciona el cliente) Ubicaciones Remotas 27 December 2018

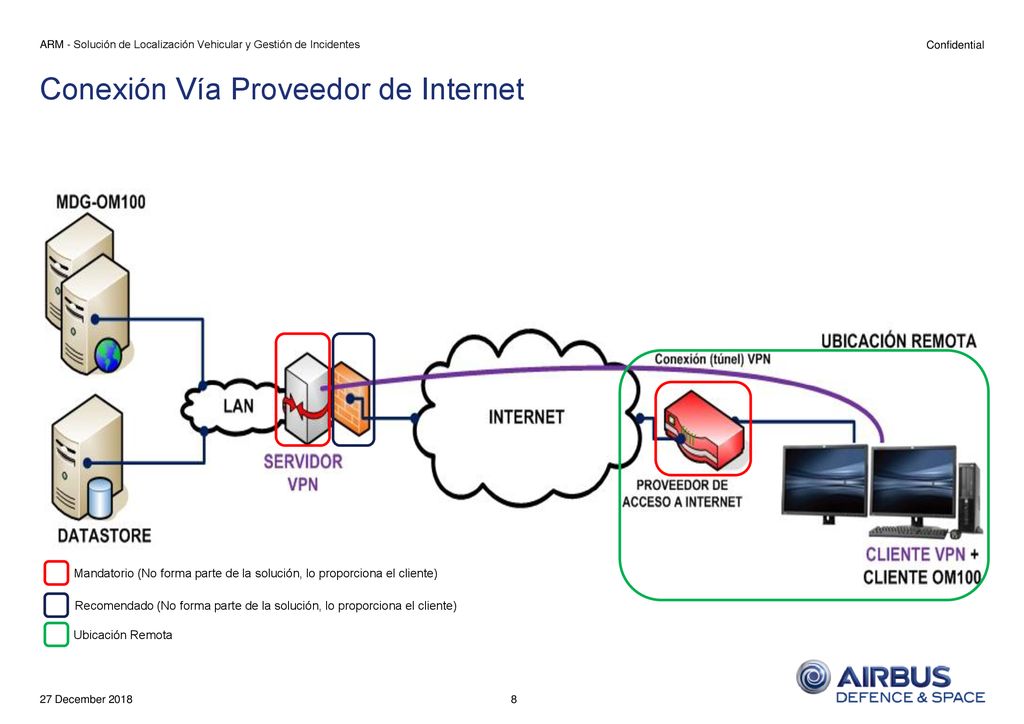

8 Conexión Vía Proveedor de Internet
ARM - Solución de Localización Vehicular y Gestión de Incidentes Conexión Vía Proveedor de Internet Mandatorio (No forma parte de la solución, lo proporciona el cliente) Recomendado (No forma parte de la solución, lo proporciona el cliente) Ubicación Remota 27 December 2018

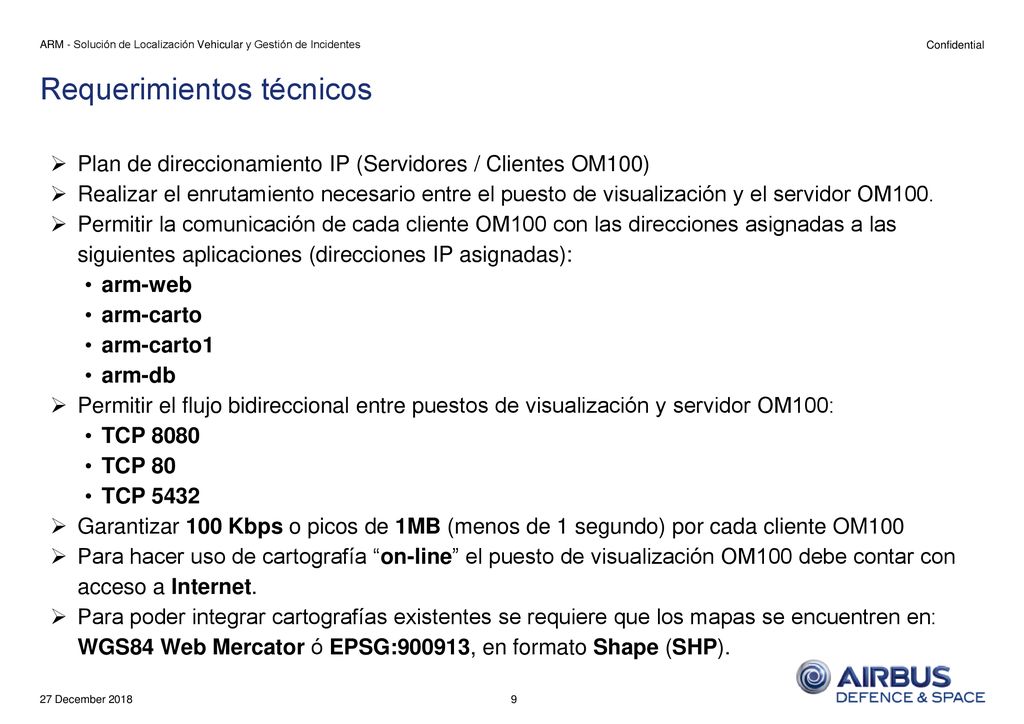

9 Requerimientos técnicos
ARM - Solución de Localización Vehicular y Gestión de Incidentes Requerimientos técnicos Plan de direccionamiento IP (Servidores / Clientes OM100) Realizar el enrutamiento necesario entre el puesto de visualización y el servidor OM100. Permitir la comunicación de cada cliente OM100 con las direcciones asignadas a las siguientes aplicaciones (direcciones IP asignadas): arm-web arm-carto arm-carto1 arm-db Permitir el flujo bidireccional entre puestos de visualización y servidor OM100: TCP 8080 TCP 80 TCP 5432 Garantizar 100 Kbps o picos de 1MB (menos de 1 segundo) por cada cliente OM100 Para hacer uso de cartografía “on-line” el puesto de visualización OM100 debe contar con acceso a Internet. Para poder integrar cartografías existentes se requiere que los mapas se encuentren en: WGS84 Web Mercator ó EPSG:900913, en formato Shape (SHP). 27 December 2018

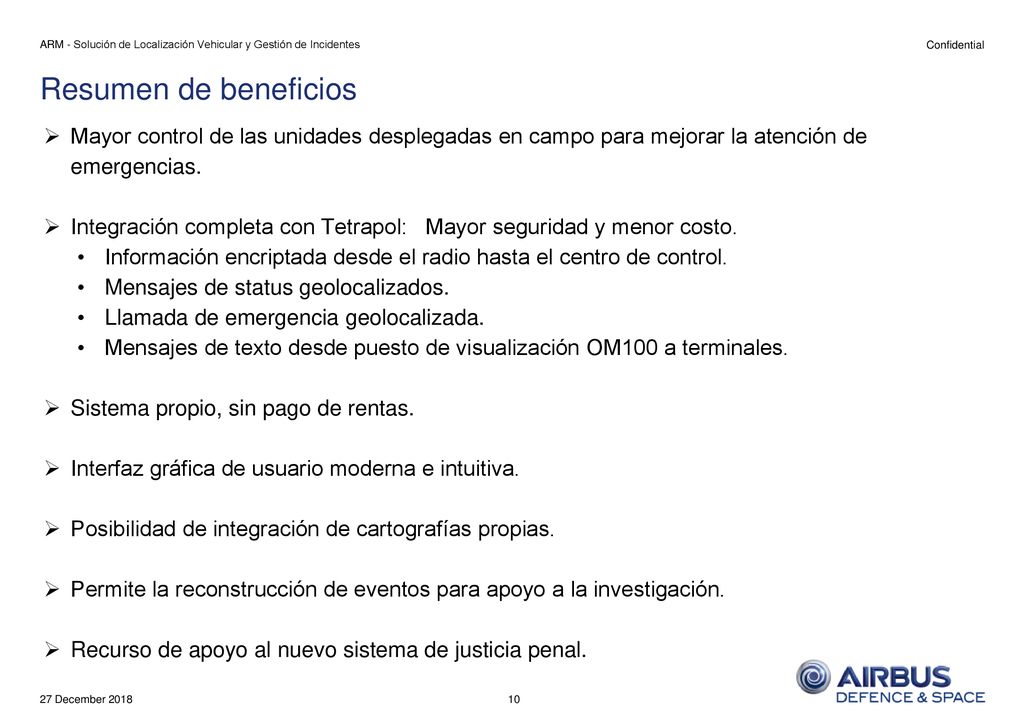

10 ARM - Solución de Localización Vehicular y Gestión de Incidentes
Resumen de beneficios Mayor control de las unidades desplegadas en campo para mejorar la atención de emergencias. Integración completa con Tetrapol: Mayor seguridad y menor costo. Información encriptada desde el radio hasta el centro de control. Mensajes de status geolocalizados. Llamada de emergencia geolocalizada. Mensajes de texto desde puesto de visualización OM100 a terminales. Sistema propio, sin pago de rentas. Interfaz gráfica de usuario moderna e intuitiva. Posibilidad de integración de cartografías propias. Permite la reconstrucción de eventos para apoyo a la investigación. Recurso de apoyo al nuevo sistema de justicia penal. 27 December 2018

11 Gracias! por su atención!
ARM - Solución de Localización Vehicular y Gestión de Incidentes Gracias! por su atención! Preguntas? The reproduction, distribution and utilization of this document as well as the communication of its contents to others without express authorization is prohibited. Offenders will be held liable for the payment of damages. All rights reserved in the event of the grant of a patent, utility model or design. 27 December 2018

12 ARM - Solución de Localización Vehícular y Gestión de Incidentes
Back UP Slides 27 December 2018

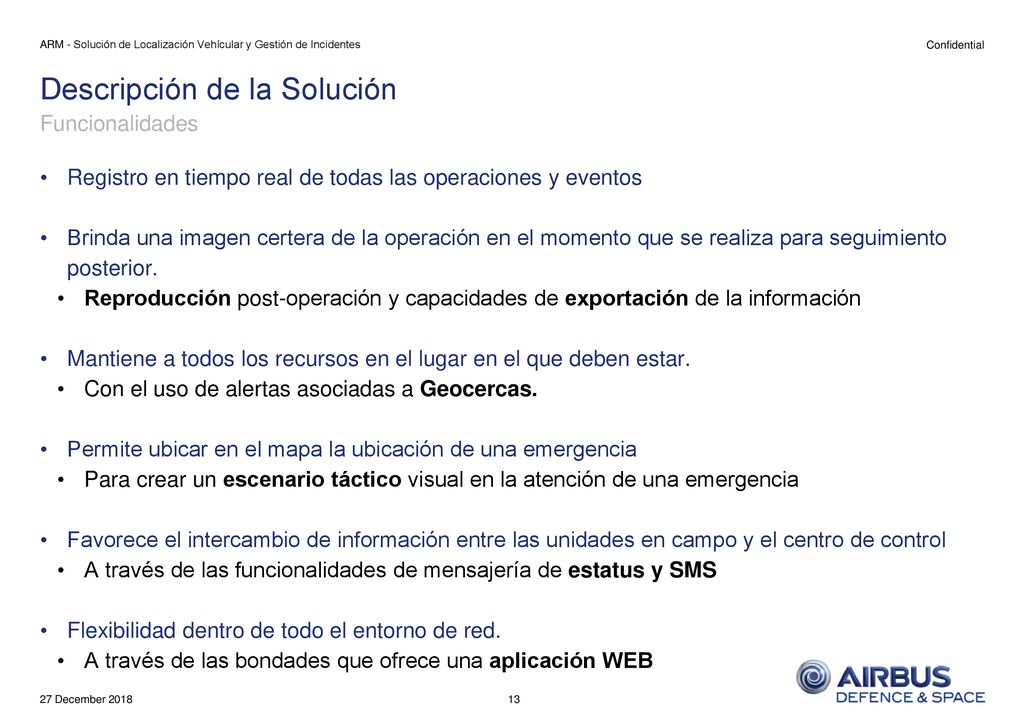

13 Descripción de la Solución Funcionalidades
ARM - Solución de Localización Vehícular y Gestión de Incidentes Descripción de la Solución Funcionalidades Registro en tiempo real de todas las operaciones y eventos Brinda una imagen certera de la operación en el momento que se realiza para seguimiento posterior. Reproducción post-operación y capacidades de exportación de la información Mantiene a todos los recursos en el lugar en el que deben estar. Con el uso de alertas asociadas a Geocercas. Permite ubicar en el mapa la ubicación de una emergencia Para crear un escenario táctico visual en la atención de una emergencia Favorece el intercambio de información entre las unidades en campo y el centro de control A través de las funcionalidades de mensajería de estatus y SMS Flexibilidad dentro de todo el entorno de red. A través de las bondades que ofrece una aplicación WEB 27 December 2018

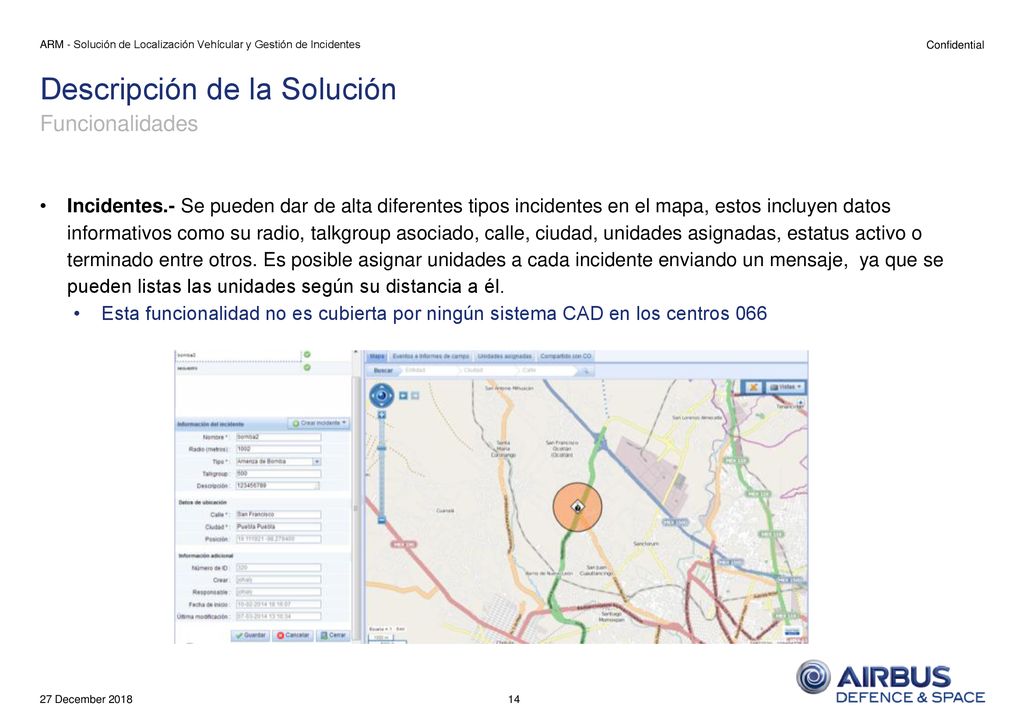

14 Descripción de la Solución Funcionalidades
ARM - Solución de Localización Vehícular y Gestión de Incidentes Descripción de la Solución Funcionalidades Incidentes.- Se pueden dar de alta diferentes tipos incidentes en el mapa, estos incluyen datos informativos como su radio, talkgroup asociado, calle, ciudad, unidades asignadas, estatus activo o terminado entre otros. Es posible asignar unidades a cada incidente enviando un mensaje, ya que se pueden listas las unidades según su distancia a él. Esta funcionalidad no es cubierta por ningún sistema CAD en los centros 066 27 December 2018

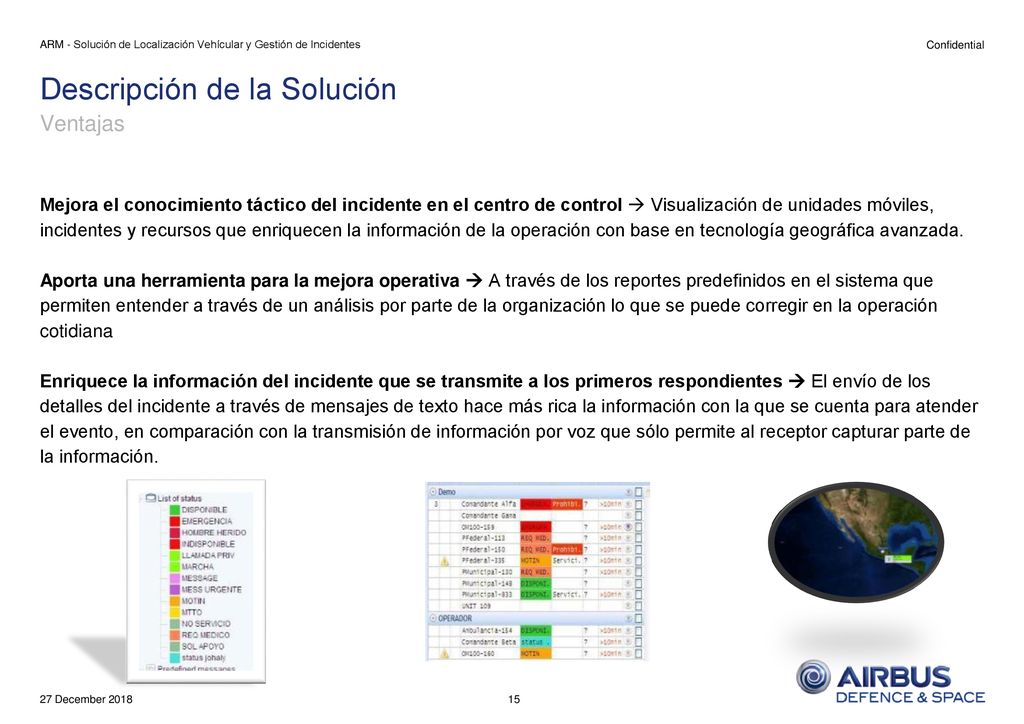

15 Descripción de la Solución Ventajas
ARM - Solución de Localización Vehícular y Gestión de Incidentes Descripción de la Solución Ventajas Mejora el conocimiento táctico del incidente en el centro de control  Visualización de unidades móviles, incidentes y recursos que enriquecen la información de la operación con base en tecnología geográfica avanzada. Aporta una herramienta para la mejora operativa  A través de los reportes predefinidos en el sistema que permiten entender a través de un análisis por parte de la organización lo que se puede corregir en la operación cotidiana Enriquece la información del incidente que se transmite a los primeros respondientes  El envío de los detalles del incidente a través de mensajes de texto hace más rica la información con la que se cuenta para atender el evento, en comparación con la transmisión de información por voz que sólo permite al receptor capturar parte de la información. 27 December 2018

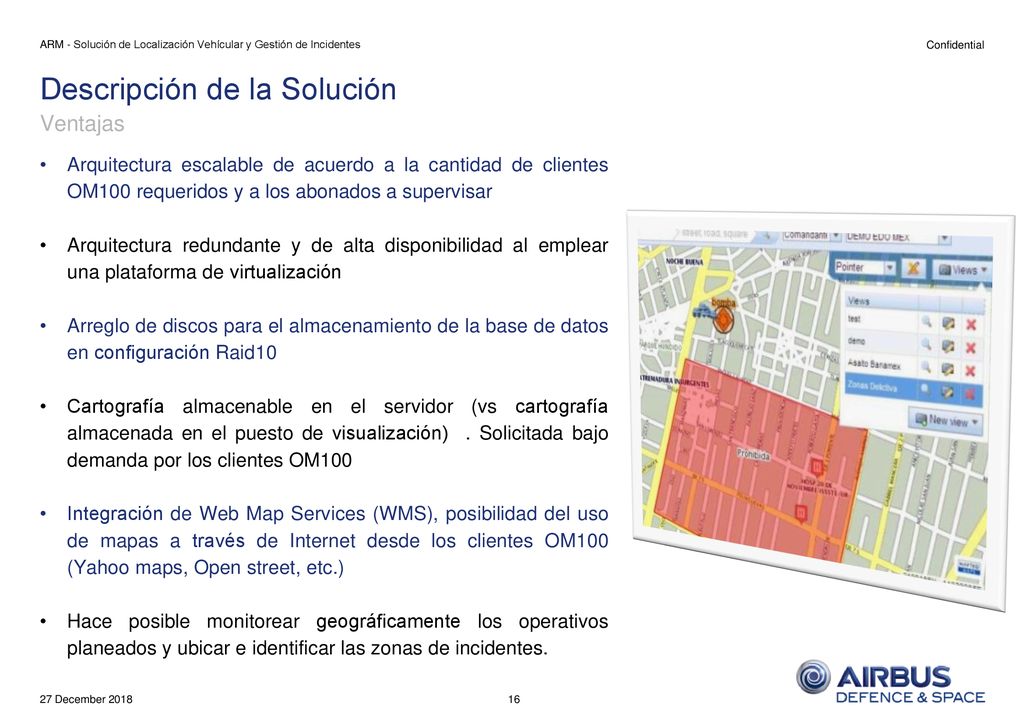

16 Descripción de la Solución Ventajas
ARM - Solución de Localización Vehícular y Gestión de Incidentes Descripción de la Solución Ventajas Arquitectura escalable de acuerdo a la cantidad de clientes OM100 requeridos y a los abonados a supervisar Arquitectura redundante y de alta disponibilidad al emplear una plataforma de virtualización Arreglo de discos para el almacenamiento de la base de datos en configuración Raid10 Cartografía almacenable en el servidor (vs cartografía almacenada en el puesto de visualización) . Solicitada bajo demanda por los clientes OM100 Integración de Web Map Services (WMS), posibilidad del uso de mapas a través de Internet desde los clientes OM100 (Yahoo maps, Open street, etc.) Hace posible monitorear geográficamente los operativos planeados y ubicar e identificar las zonas de incidentes. 27 December 2018

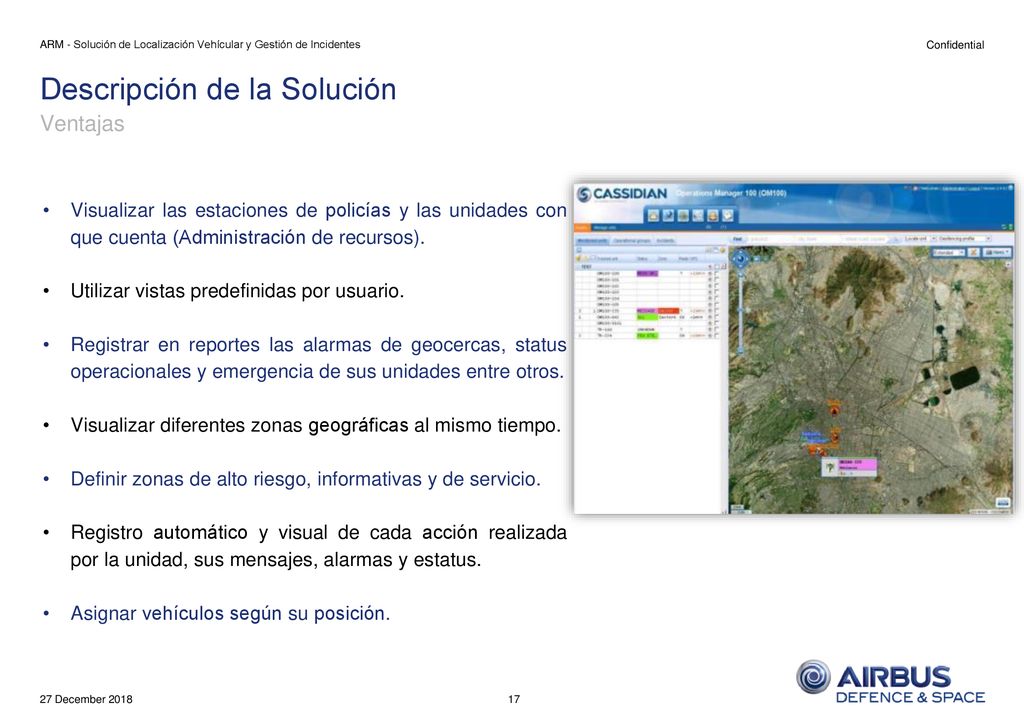

17 Descripción de la Solución Ventajas
ARM - Solución de Localización Vehícular y Gestión de Incidentes Descripción de la Solución Ventajas Visualizar las estaciones de policías y las unidades con que cuenta (Administración de recursos). Utilizar vistas predefinidas por usuario. Registrar en reportes las alarmas de geocercas, status operacionales y emergencia de sus unidades entre otros. Visualizar diferentes zonas geográficas al mismo tiempo. Definir zonas de alto riesgo, informativas y de servicio. Registro automático y visual de cada acción realizada por la unidad, sus mensajes, alarmas y estatus. Asignar vehículos según su posición. 27 December 2018

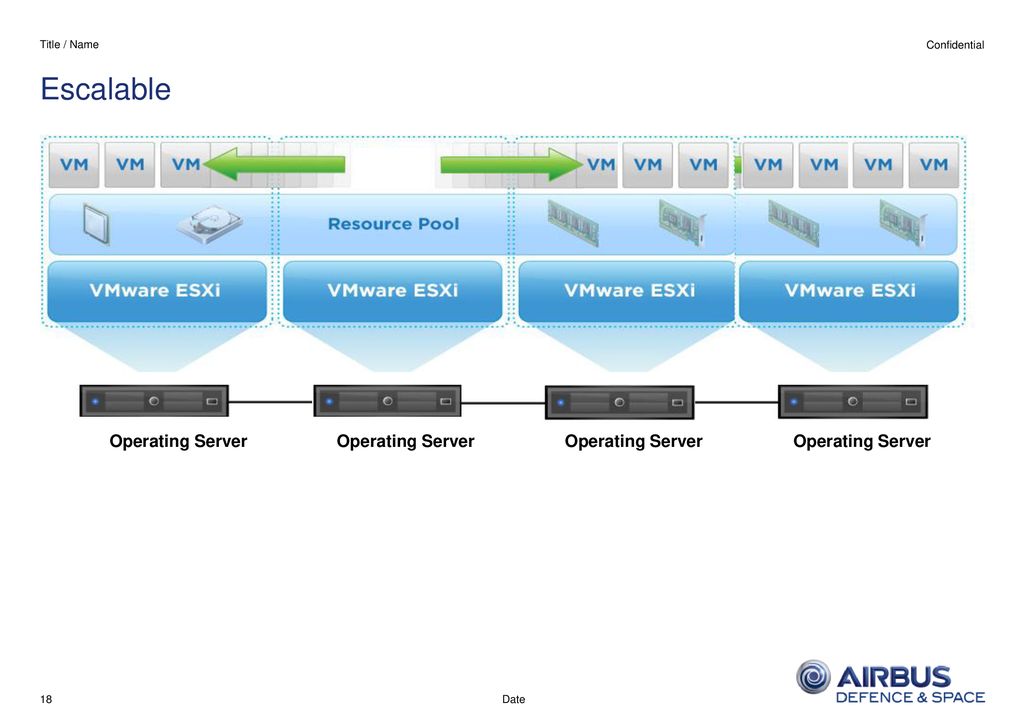

18 Operating Server Operating Server Operating Server Operating Server
Title / Name Escalable Operating Server Operating Server Operating Server Operating Server Date

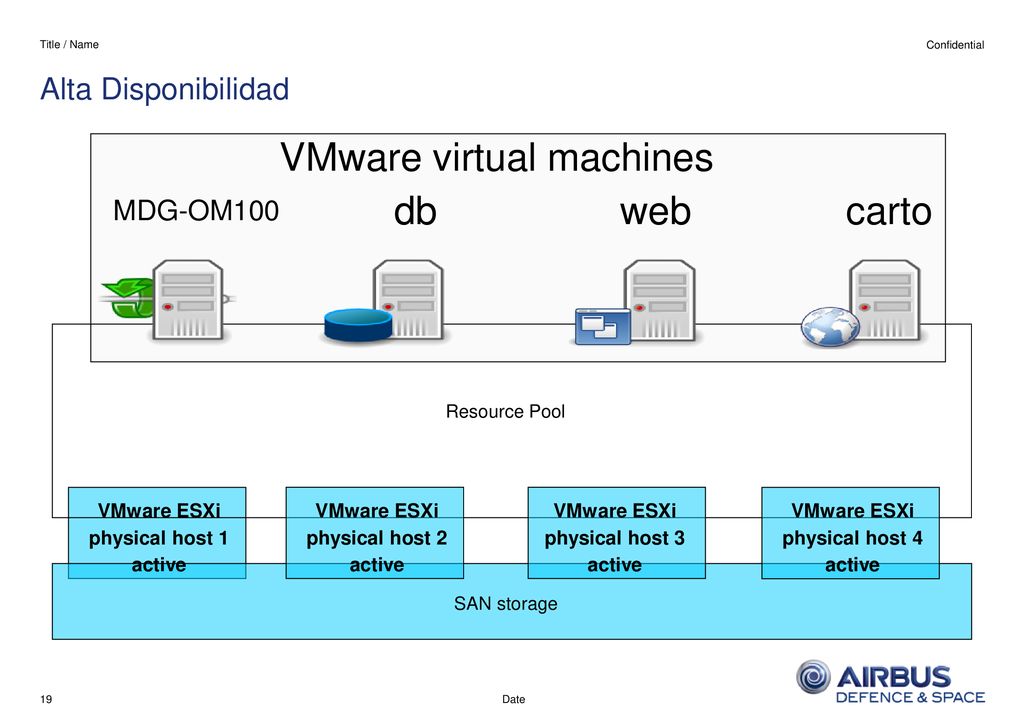

19 VMware virtual machines
Title / Name Alta Disponibilidad MDG-OM100 db web carto SAN storage VMware ESXi physical host 1 active Resource Pool VMware virtual machines physical host 2 physical host 3 physical host 4 Date

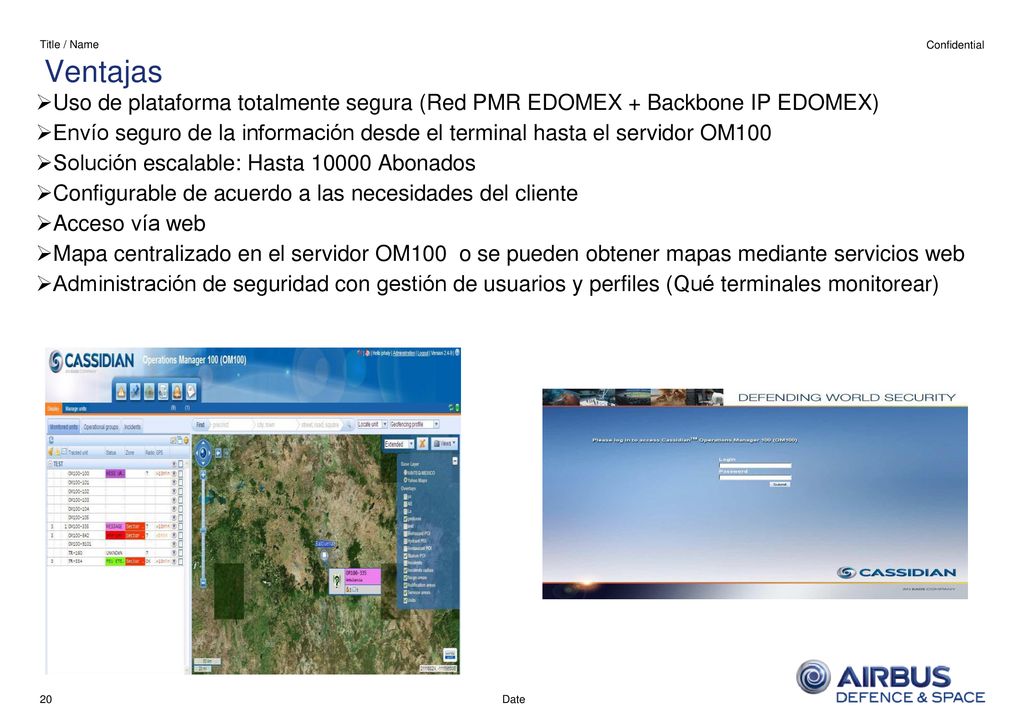

20 Title / Name Ventajas Uso de plataforma totalmente segura (Red PMR EDOMEX + Backbone IP EDOMEX) Envío seguro de la información desde el terminal hasta el servidor OM100 Solución escalable: Hasta Abonados Configurable de acuerdo a las necesidades del cliente Acceso vía web Mapa centralizado en el servidor OM100 o se pueden obtener mapas mediante servicios web Administración de seguridad con gestión de usuarios y perfiles (Qué terminales monitorear) Date

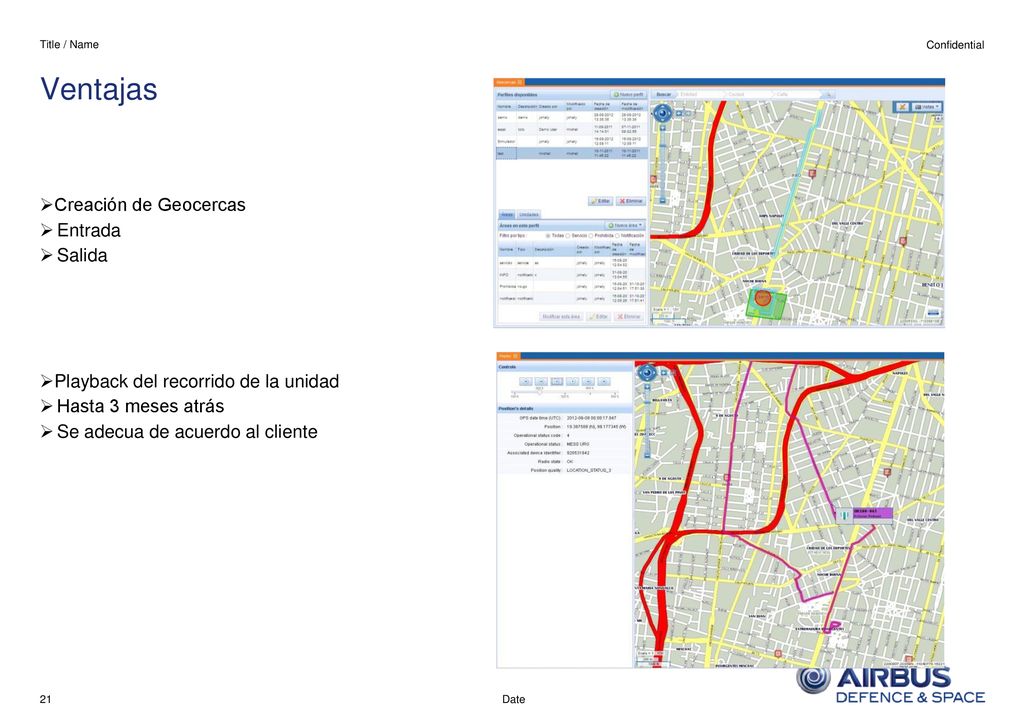

21 Ventajas Creación de Geocercas Entrada Salida
Title / Name Ventajas Creación de Geocercas Entrada Salida Playback del recorrido de la unidad Hasta 3 meses atrás Se adecua de acuerdo al cliente Date

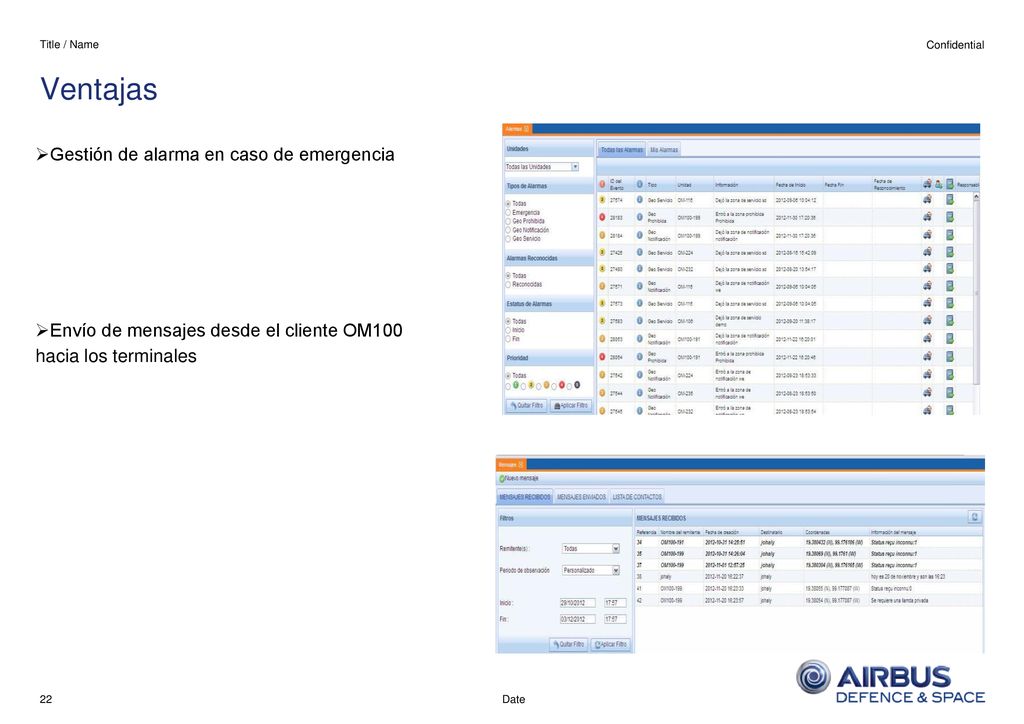

22 Ventajas Gestión de alarma en caso de emergencia
Title / Name Ventajas Gestión de alarma en caso de emergencia Envío de mensajes desde el cliente OM100 hacia los terminales Date
