1 HUAWEI TECHNOLOGIES CO., LTD. All rights reserved www.huawei.com Internal Principios de Operación, Estructura de Hardware y Software CAPÍTULO I

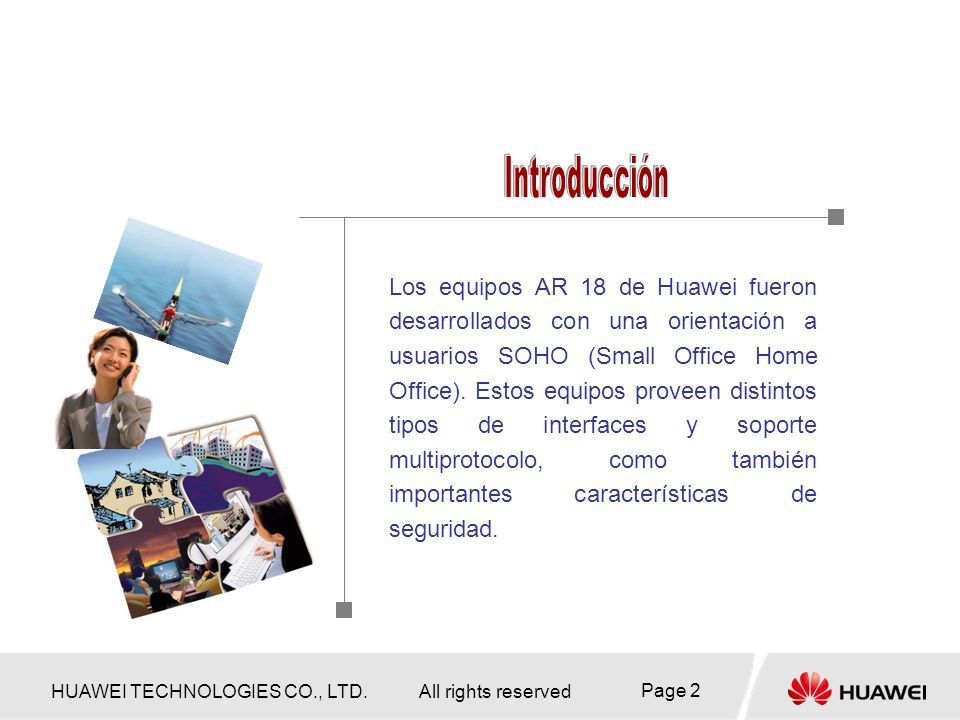

2 HUAWEI TECHNOLOGIES CO., LTD. All rights reserved Page 2 Los equipos AR 18 de Huawei fueron desarrollados con una orientación a usuarios SOHO (Small Office Home Office). Estos equipos proveen distintos tipos de interfaces y soporte multiprotocolo, como también importantes características de seguridad.

3 HUAWEI TECHNOLOGIES CO., LTD. All rights reserved Page 3 Referencias AR18 Series routers installation manual VRP 3.4 operation manual

4 HUAWEI TECHNOLOGIES CO., LTD. All rights reserved Page 4 Una vez completado este curso, Ud. será capaz de:  Familiarizarse con la línea AR18  Comprender los servicios entregados por la línea AR18  Comprender las aplicaciones típicas de la línea AR18

5 HUAWEI TECHNOLOGIES CO., LTD. All rights reserved Page 5 Capítulo 1 Especificaciones Capítulo 2 Servicios Capítulo 3 Aplicaciones Típicas

6 HUAWEI TECHNOLOGIES CO., LTD. All rights reserved Page 6 Especificaciones del Producto Quidway AR18-1X Series routers Quidway AR18-2X Series routers Quidway AR18-3X Series routers Modelos

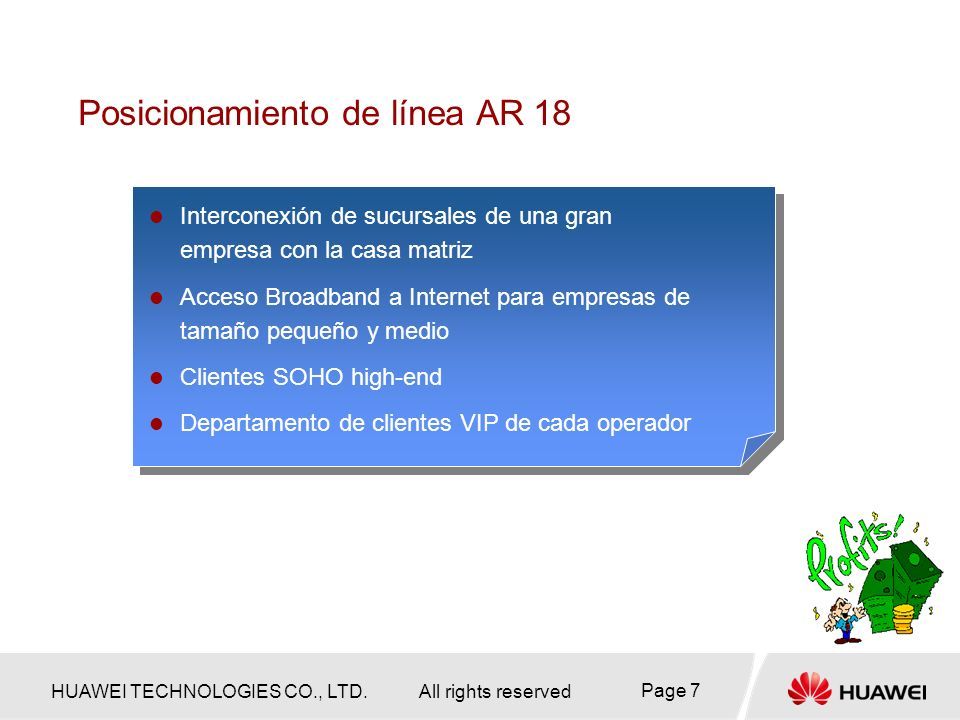

7 HUAWEI TECHNOLOGIES CO., LTD. All rights reserved Page 7 Posicionamiento de línea AR 18 Interconexión de sucursales de una gran empresa con la casa matriz Acceso Broadband a Internet para empresas de tamaño pequeño y medio Clientes SOHO high-end Departamento de clientes VIP de cada operador

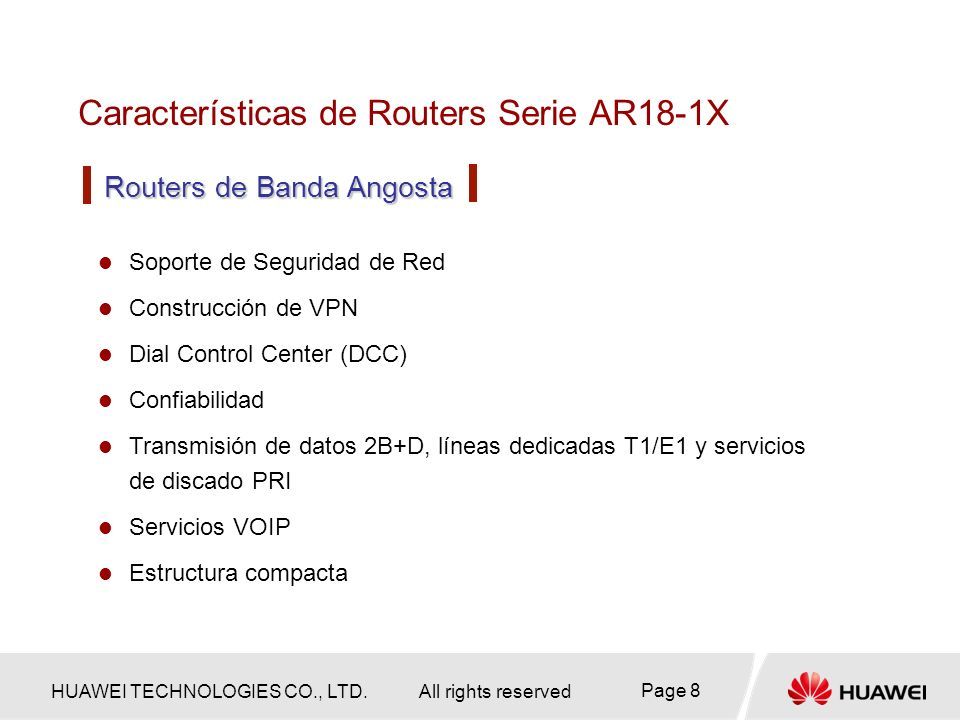

8 HUAWEI TECHNOLOGIES CO., LTD. All rights reserved Page 8 Características de Routers Serie AR18-1X Soporte de Seguridad de Red Construcción de VPN Dial Control Center (DCC) Confiabilidad Transmisión de datos 2B+D, líneas dedicadas T1/E1 y servicios de discado PRI Servicios VOIP Estructura compacta Routers de Banda Angosta

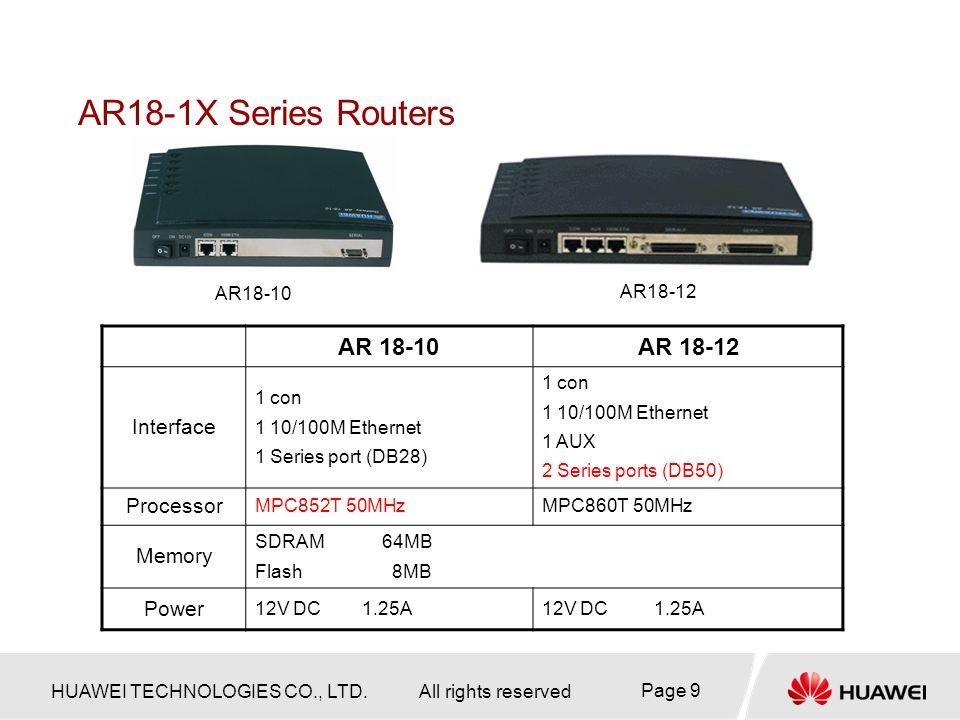

9 HUAWEI TECHNOLOGIES CO., LTD. All rights reserved Page 9 AR18-1X Series Routers AR18-10 AR18-12 AR 18-10AR 18-12 Interface 1 con 1 10/100M Ethernet 1 Series port (DB28) 1 con 1 10/100M Ethernet 1 AUX 2 Series ports (DB50) Processor MPC852T 50MHzMPC860T 50MHz Memory SDRAM 64MB Flash 8MB Power 12V DC 1.25A

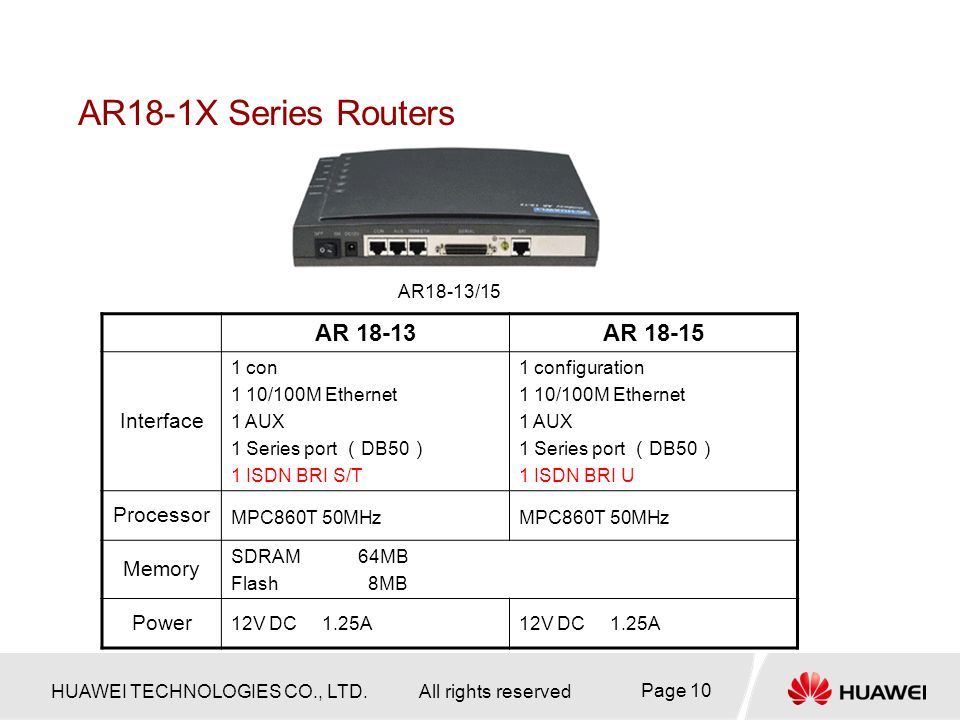

10 HUAWEI TECHNOLOGIES CO., LTD. All rights reserved Page 10 AR18-1X Series Routers AR18-13/15 AR 18-13AR 18-15 Interface 1 con 1 10/100M Ethernet 1 AUX 1 Series port （ DB50 ） 1 ISDN BRI S/T 1 configuration 1 10/100M Ethernet 1 AUX 1 Series port （ DB50 ） 1 ISDN BRI U Processor MPC860T 50MHz Memory SDRAM 64MB Flash 8MB Power 12V DC 1.25A

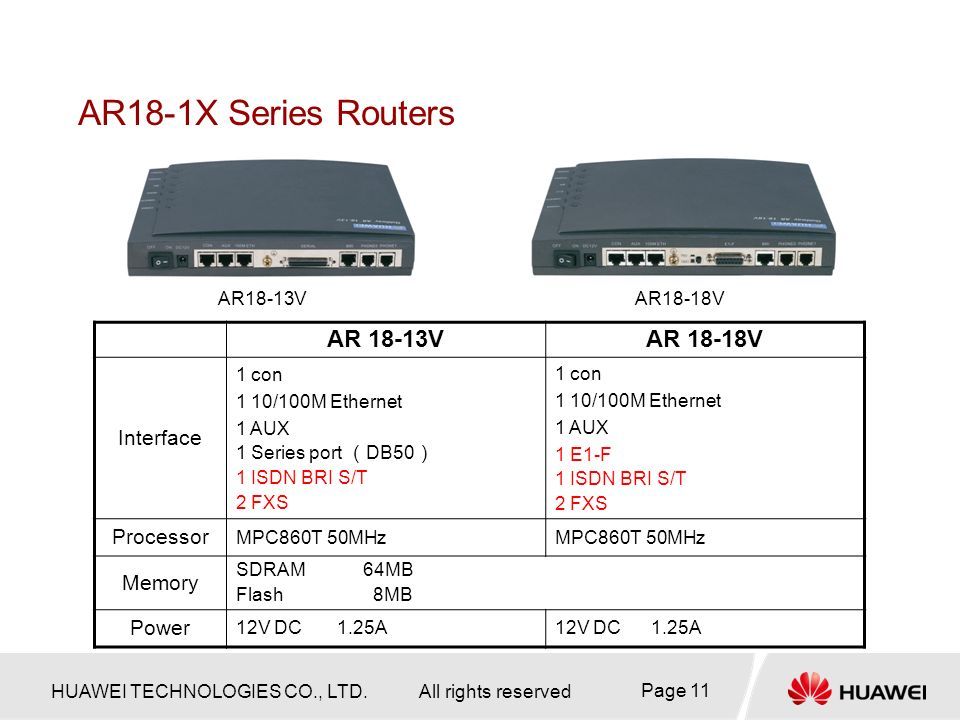

11 HUAWEI TECHNOLOGIES CO., LTD. All rights reserved Page 11 AR18-1X Series Routers AR18-13V AR18-18V AR 18-13VAR 18-18V Interface 1 con 1 10/100M Ethernet 1 AUX 1 Series port （ DB50 ） 1 ISDN BRI S/T 2 FXS 1 con 1 10/100M Ethernet 1 AUX 1 E1-F 1 ISDN BRI S/T 2 FXS Processor MPC860T 50MHz Memory SDRAM 64MB Flash 8MB Power 12V DC 1.25A

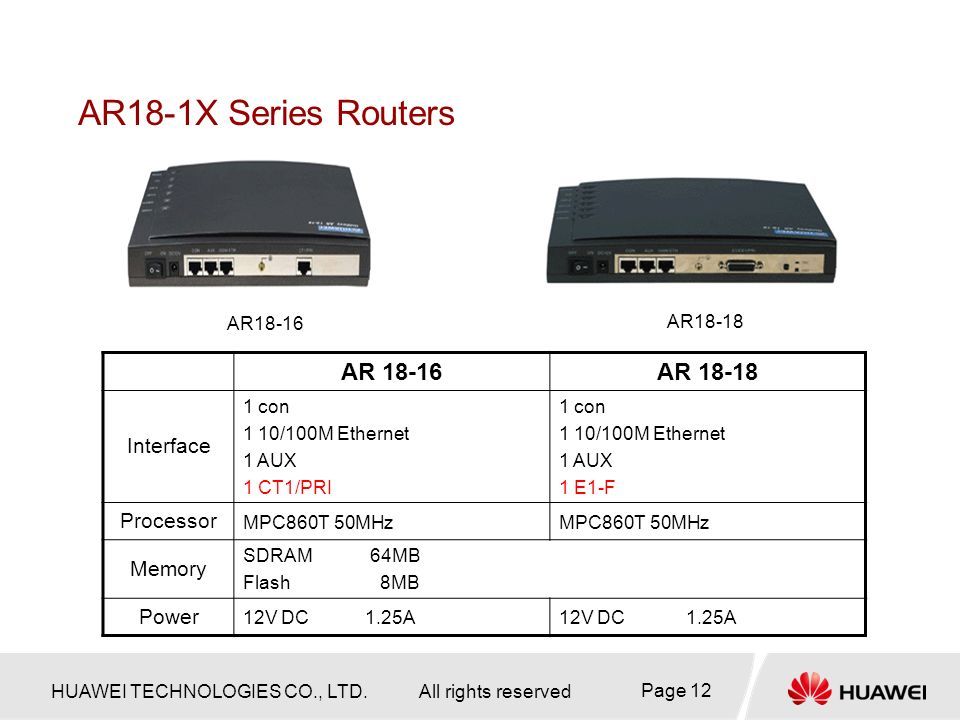

12 HUAWEI TECHNOLOGIES CO., LTD. All rights reserved Page 12 AR18-1X Series Routers AR18-16 AR18-18 AR 18-16AR 18-18 Interface 1 con 1 10/100M Ethernet 1 AUX 1 CT1/PRI 1 con 1 10/100M Ethernet 1 AUX 1 E1-F Processor MPC860T 50MHz Memory SDRAM 64MB Flash 8MB Power 12V DC 1.25A

13 HUAWEI TECHNOLOGIES CO., LTD. All rights reserved Page 13 Características de Routers Serie AR18-2X Acceso Banda Ancha Seguridad de Red Construcción de VPN Backup Center es adoptado para asegurar la confiabilidad de la red. Operación y Mantenimiento conveniente. Estructura y Apariencia Routers de Acceso Ethernet

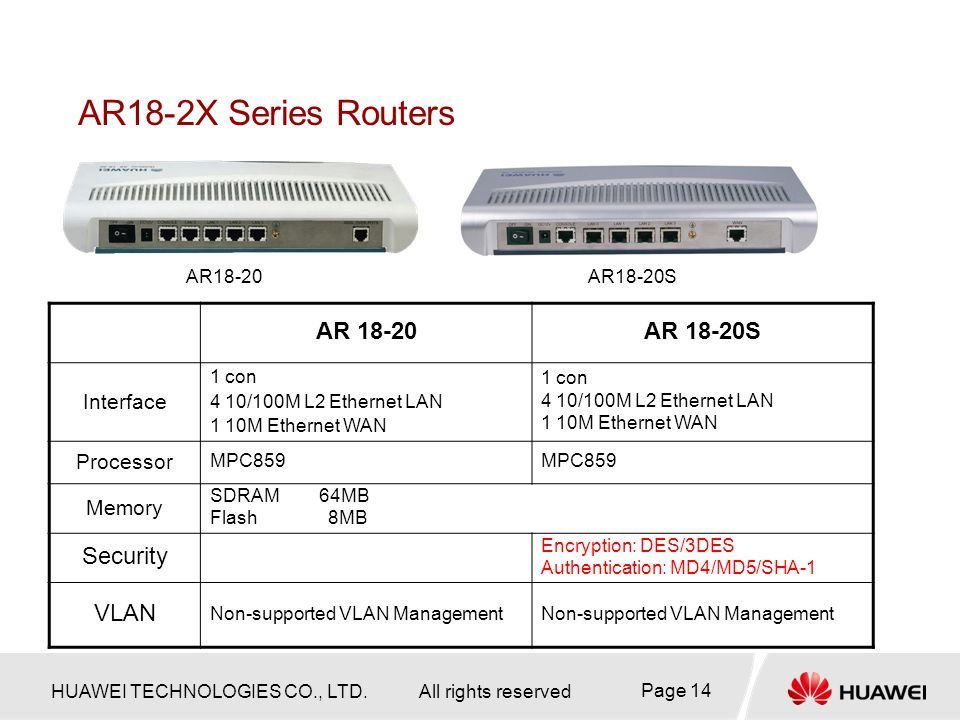

14 HUAWEI TECHNOLOGIES CO., LTD. All rights reserved Page 14 AR18-2X Series Routers AR18-20 AR18-20S AR 18-20AR 18-20S Interface 1 con 4 10/100M L2 Ethernet LAN 1 10M Ethernet WAN 1 con 4 10/100M L2 Ethernet LAN 1 10M Ethernet WAN Processor MPC859 Memory SDRAM 64MB Flash 8MB Security Encryption: DES/3DES Authentication: MD4/MD5/SHA-1 VLAN Non-supported VLAN Management

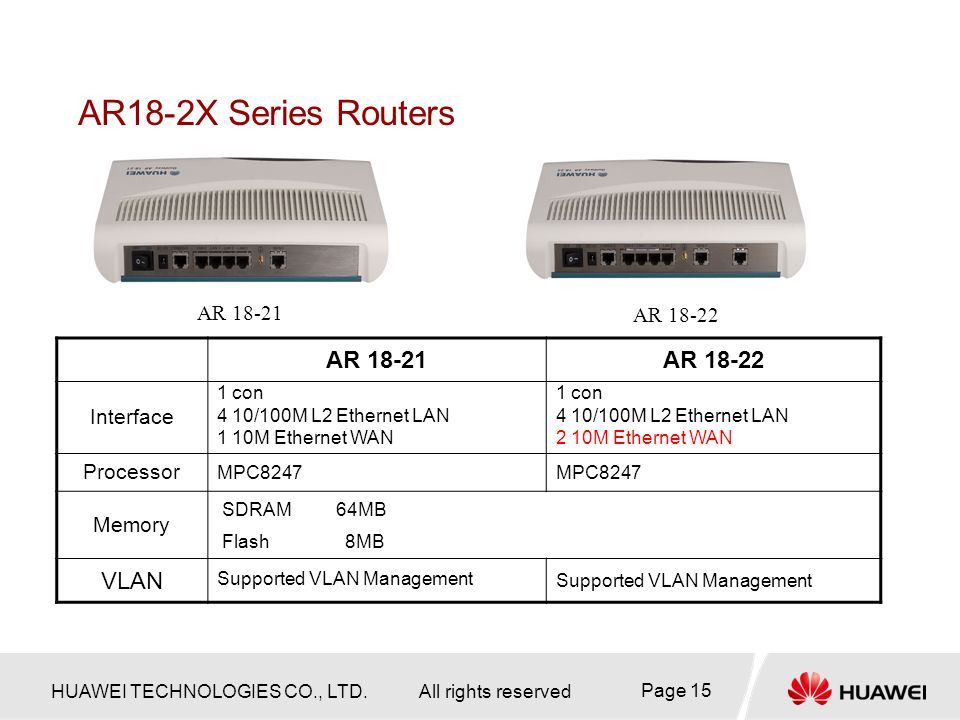

15 HUAWEI TECHNOLOGIES CO., LTD. All rights reserved Page 15 AR18-2X Series Routers AR 18-21 AR 18-22 AR 18-21AR 18-22 Interface 1 con 4 10/100M L2 Ethernet LAN 1 10M Ethernet WAN 1 con 4 10/100M L2 Ethernet LAN 2 10M Ethernet WAN Processor MPC8247 Memory SDRAM 64MB Flash 8MB VLAN Supported VLAN Management

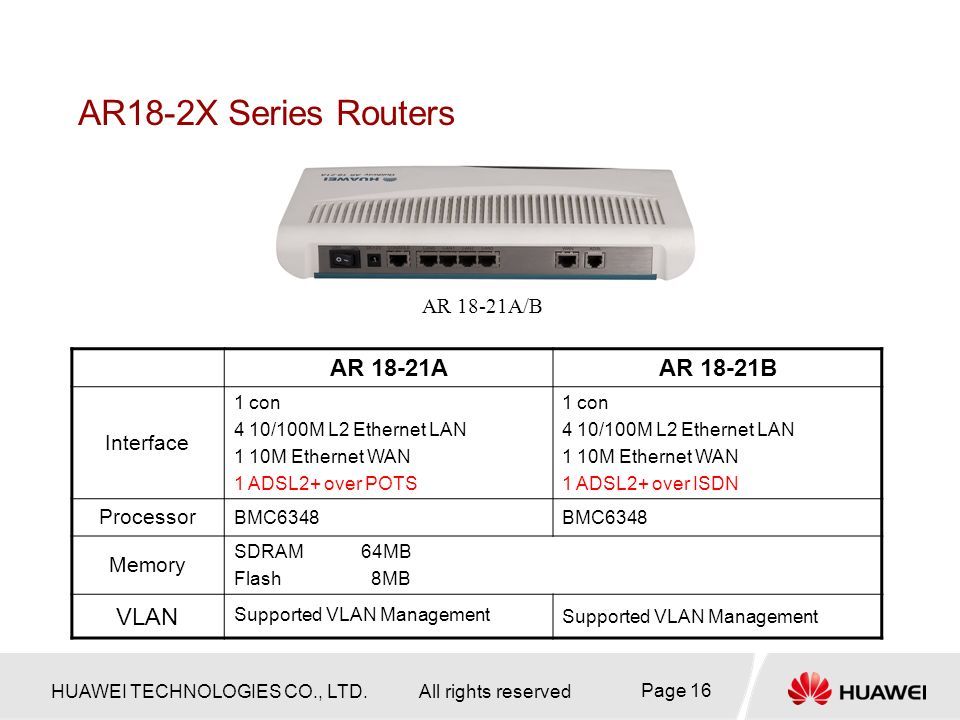

16 HUAWEI TECHNOLOGIES CO., LTD. All rights reserved Page 16 AR18-2X Series Routers AR 18-21A/B AR 18-21AAR 18-21B Interface 1 con 4 10/100M L2 Ethernet LAN 1 10M Ethernet WAN 1 ADSL2+ over POTS 1 con 4 10/100M L2 Ethernet LAN 1 10M Ethernet WAN 1 ADSL2+ over ISDN Processor BMC6348 Memory SDRAM 64MB Flash 8MB VLAN Supported VLAN Management

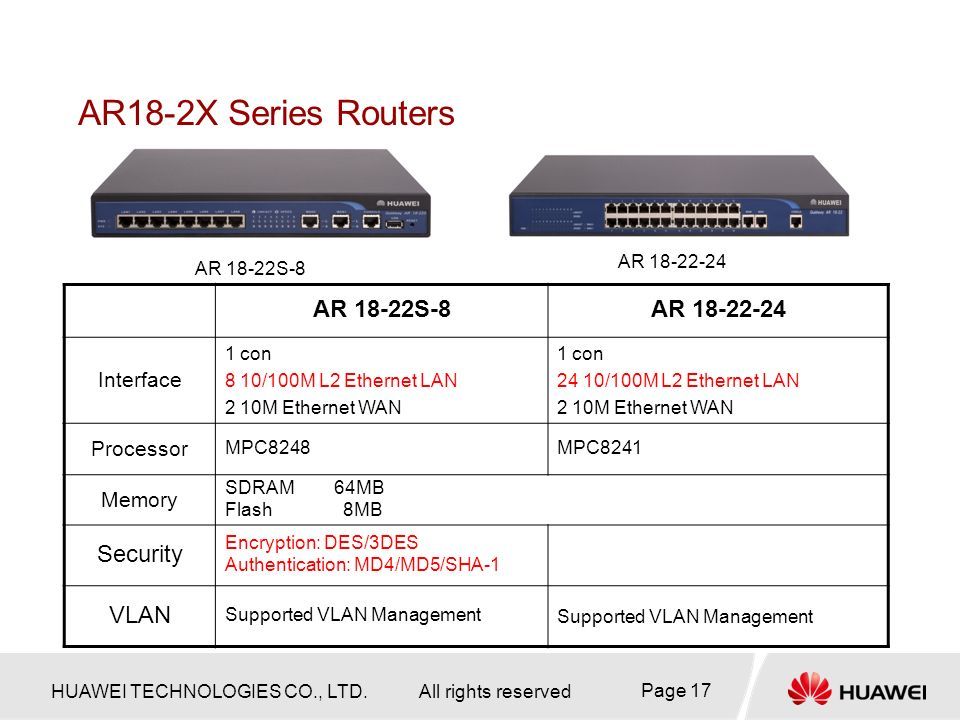

17 HUAWEI TECHNOLOGIES CO., LTD. All rights reserved Page 17 AR18-2X Series Routers AR 18-22S-8 AR 18-22-24 AR 18-22S-8AR 18-22-24 Interface 1 con 8 10/100M L2 Ethernet LAN 2 10M Ethernet WAN 1 con 24 10/100M L2 Ethernet LAN 2 10M Ethernet WAN Processor MPC8248MPC8241 Memory SDRAM 64MB Flash 8MB Security Encryption: DES/3DES Authentication: MD4/MD5/SHA-1 VLAN Supported VLAN Management

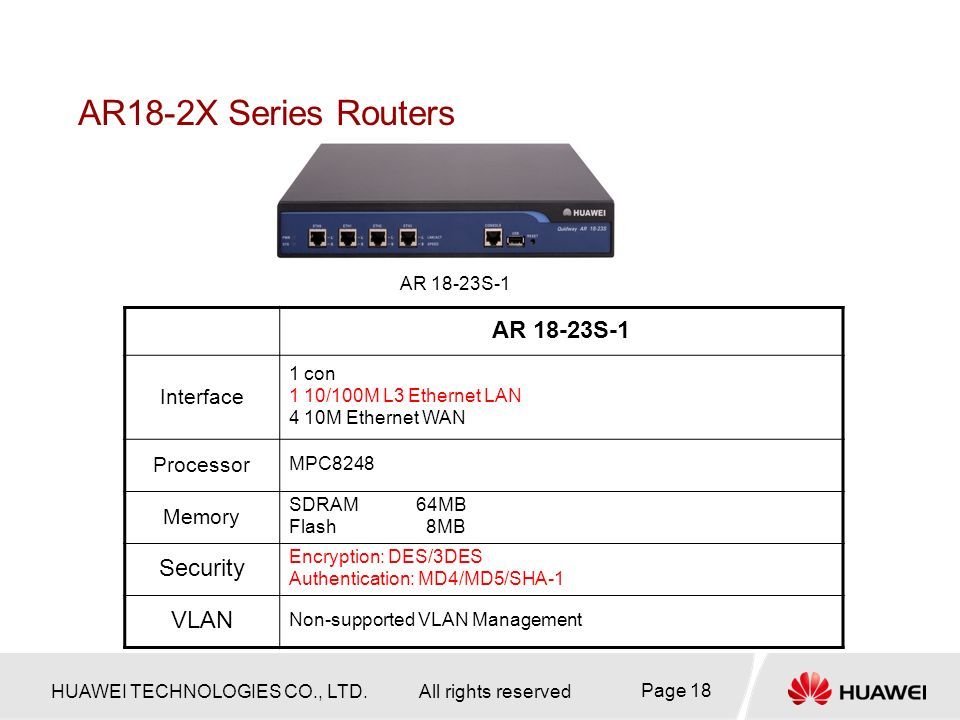

18 HUAWEI TECHNOLOGIES CO., LTD. All rights reserved Page 18 AR18-2X Series Routers AR 18-23S-1 Interface 1 con 1 10/100M L3 Ethernet LAN 4 10M Ethernet WAN Processor MPC8248 Memory SDRAM 64MB Flash 8MB Security Encryption: DES/3DES Authentication: MD4/MD5/SHA-1 VLAN Non-supported VLAN Management

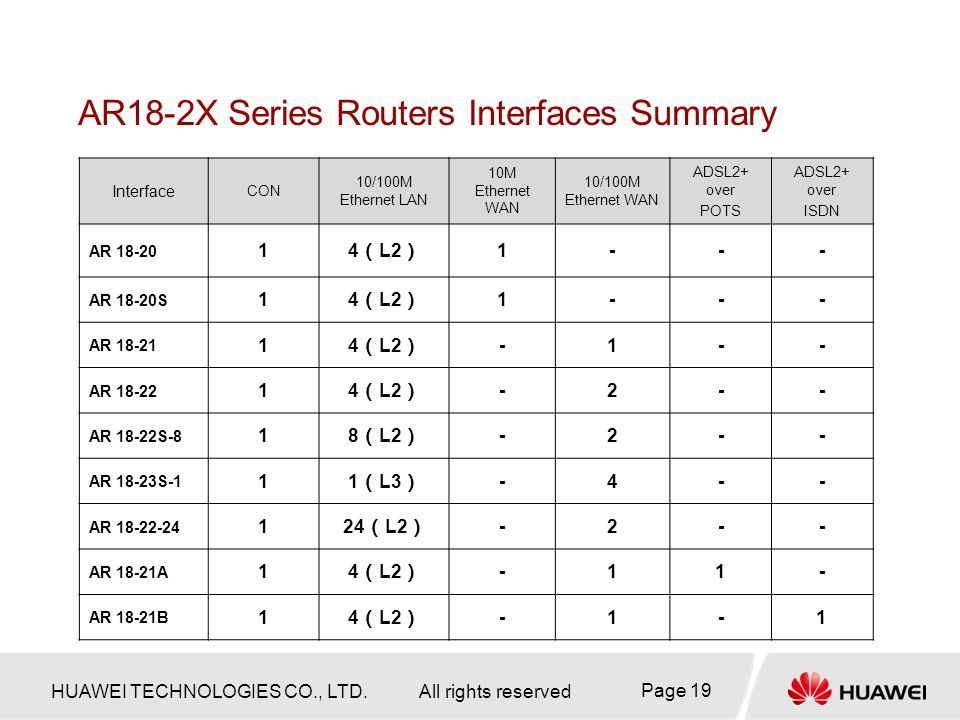

19 HUAWEI TECHNOLOGIES CO., LTD. All rights reserved Page 19 AR18-2X Series Routers Interfaces Summary Interface CON 10/100M Ethernet LAN 10M Ethernet WAN 10/100M Ethernet WAN ADSL2+ over POTS ADSL2+ over ISDN AR 18-20 1 4 （ L2 ） 1--- AR 18-20S 1 4 （ L2 ） 1--- AR 18-21 1 4 （ L2 ） -1-- AR 18-22 1 4 （ L2 ） -2-- AR 18-22S-8 1 8 （ L2 ） -2-- AR 18-23S-1 1 1 （ L3 ） -4-- AR 18-22-24 1 24 （ L2 ） -2-- AR 18-21A 1 4 （ L2 ） -11- AR 18-21B 1 4 （ L2 ） -1-1

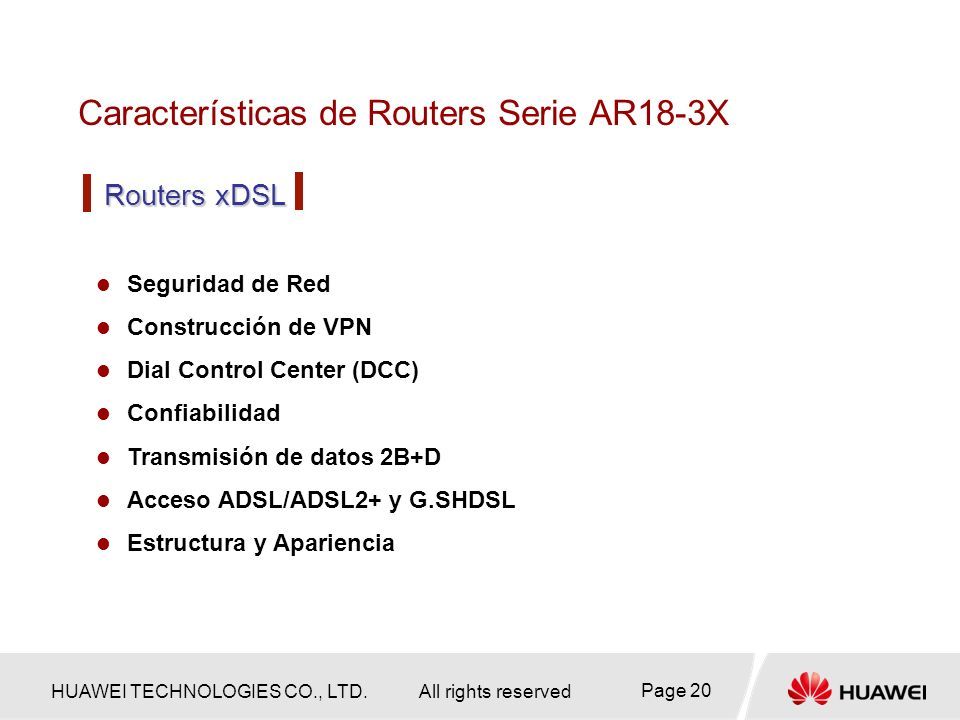

20 HUAWEI TECHNOLOGIES CO., LTD. All rights reserved Page 20 Características de Routers Serie AR18-3X Seguridad de Red Construcción de VPN Dial Control Center (DCC) Confiabilidad Transmisión de datos 2B+D Acceso ADSL/ADSL2+ y G.SHDSL Estructura y Apariencia Routers xDSL

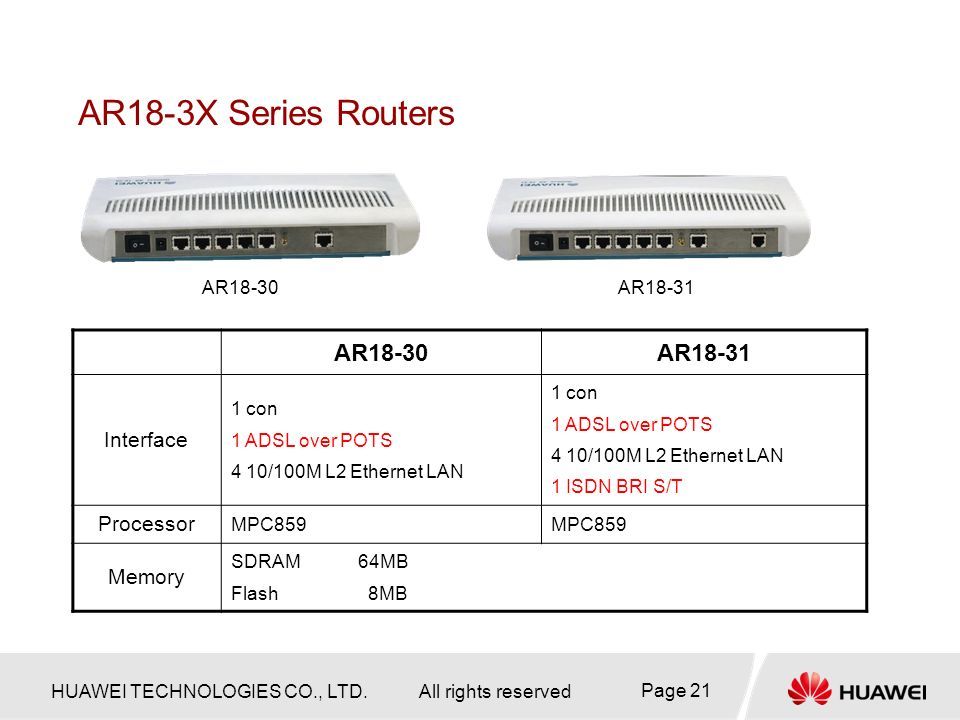

21 HUAWEI TECHNOLOGIES CO., LTD. All rights reserved Page 21 AR18-3X Series Routers AR18-30AR18-31 AR18-30AR18-31 Interface 1 con 1 ADSL over POTS 4 10/100M L2 Ethernet LAN 1 con 1 ADSL over POTS 4 10/100M L2 Ethernet LAN 1 ISDN BRI S/T Processor MPC859 Memory SDRAM 64MB Flash 8MB

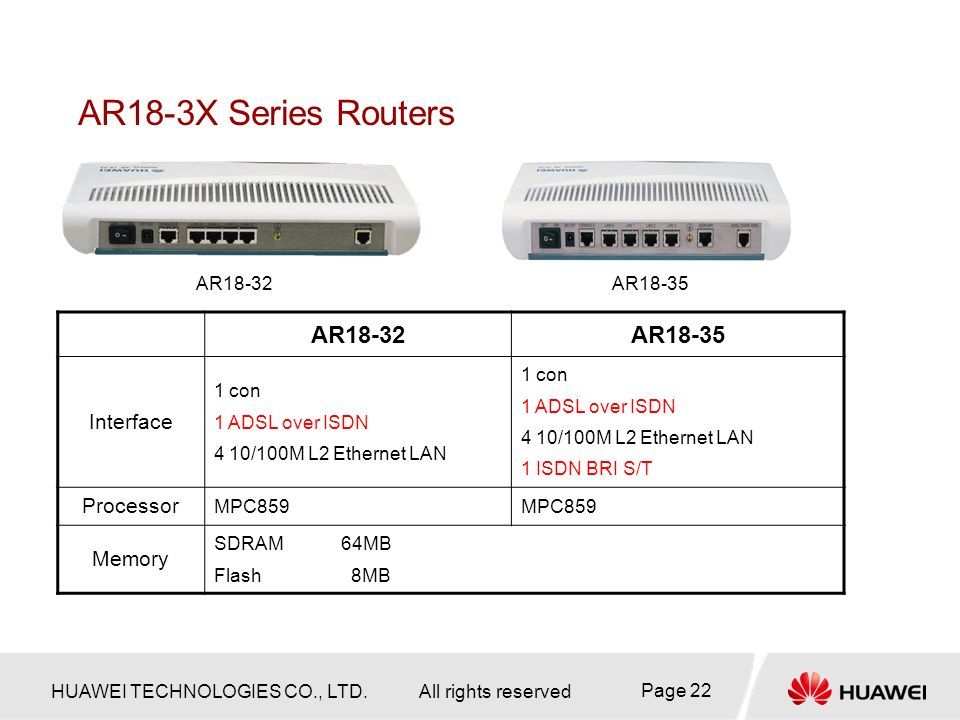

22 HUAWEI TECHNOLOGIES CO., LTD. All rights reserved Page 22 AR18-3X Series Routers AR18-32AR18-35 AR18-32AR18-35 Interface 1 con 1 ADSL over ISDN 4 10/100M L2 Ethernet LAN 1 con 1 ADSL over ISDN 4 10/100M L2 Ethernet LAN 1 ISDN BRI S/T Processor MPC859 Memory SDRAM 64MB Flash 8MB

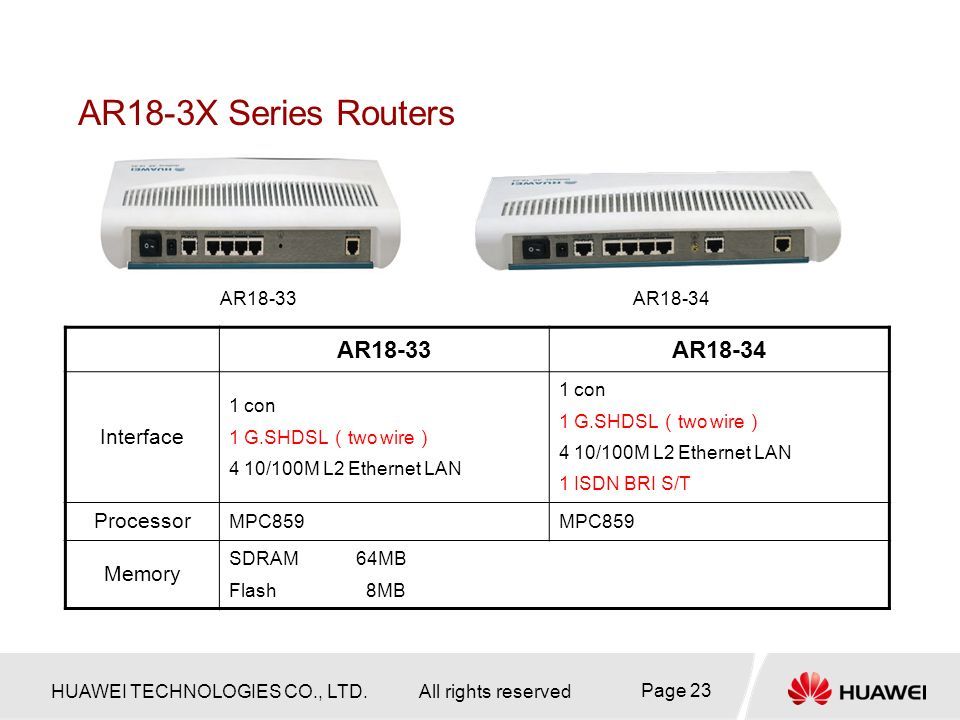

23 HUAWEI TECHNOLOGIES CO., LTD. All rights reserved Page 23 AR18-3X Series Routers AR18-33AR18-34 AR18-33AR18-34 Interface 1 con 1 G.SHDSL （ two wire ） 4 10/100M L2 Ethernet LAN 1 con 1 G.SHDSL （ two wire ） 4 10/100M L2 Ethernet LAN 1 ISDN BRI S/T Processor MPC859 Memory SDRAM 64MB Flash 8MB

24 HUAWEI TECHNOLOGIES CO., LTD. All rights reserved Page 24 AR18-3X Series Routers AR18-33EAR18-34E Interface 1 con 1 G.SHDSL （ four wire ） 4 10/100M L2 Ethernet LAN 1 con 1 G.SHDSL （ four wire ） 4 10/100M L2 Ethernet LAN 1 ISDN BRI S/T Processor MPC859 Memory SDRAM 64MB Flash 8MB AR18-33EAR18-34E

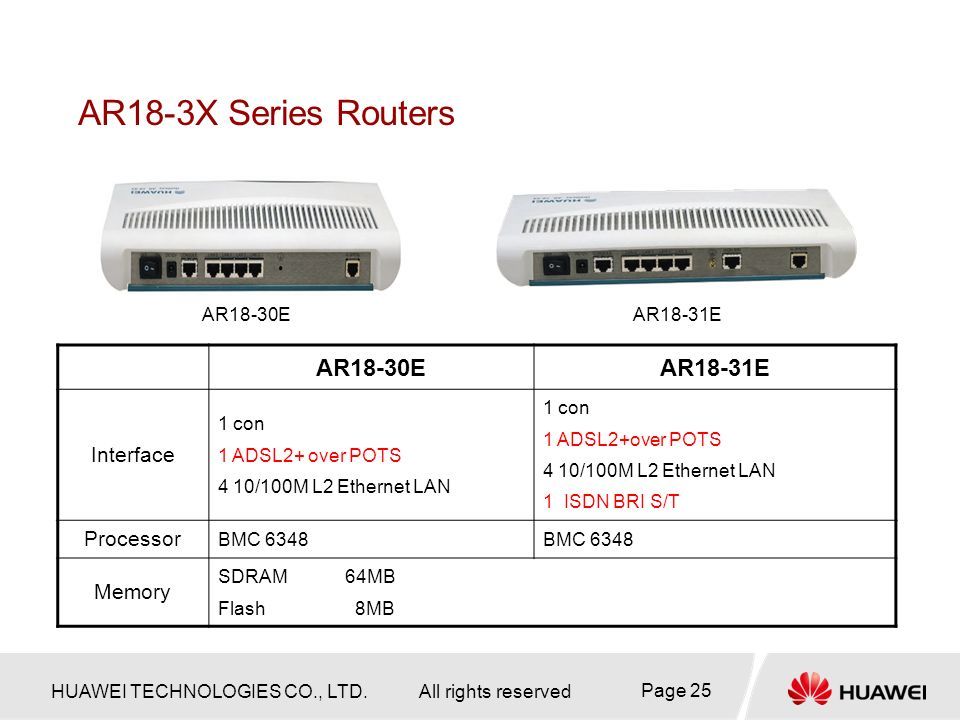

25 HUAWEI TECHNOLOGIES CO., LTD. All rights reserved Page 25 AR18-3X Series Routers AR18-30EAR18-31E Interface 1 con 1 ADSL2+ over POTS 4 10/100M L2 Ethernet LAN 1 con 1 ADSL2+over POTS 4 10/100M L2 Ethernet LAN 1 ISDN BRI S/T Processor BMC 6348 Memory SDRAM 64MB Flash 8MB AR18-30EAR18-31E

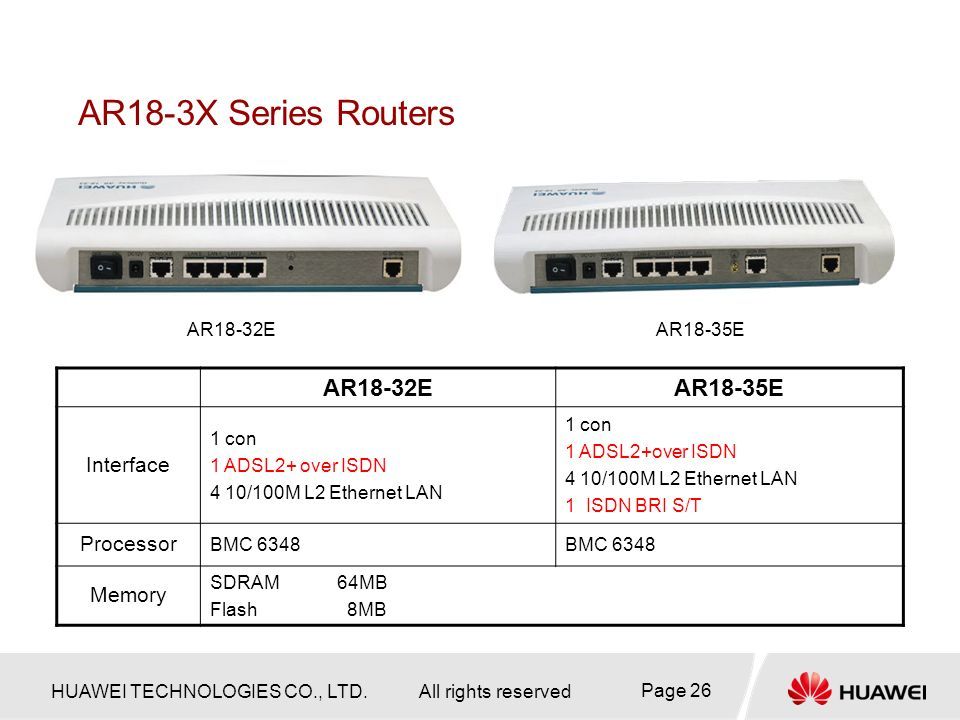

26 HUAWEI TECHNOLOGIES CO., LTD. All rights reserved Page 26 AR18-3X Series Routers AR18-32EAR18-35E Interface 1 con 1 ADSL2+ over ISDN 4 10/100M L2 Ethernet LAN 1 con 1 ADSL2+over ISDN 4 10/100M L2 Ethernet LAN 1 ISDN BRI S/T Processor BMC 6348 Memory SDRAM 64MB Flash 8MB AR18-32EAR18-35E

27 HUAWEI TECHNOLOGIES CO., LTD. All rights reserved Page 27 Capítulo 1 Especificaciones Capítulo 2 Servicios Capítulo 3 Aplicaciones Típicas

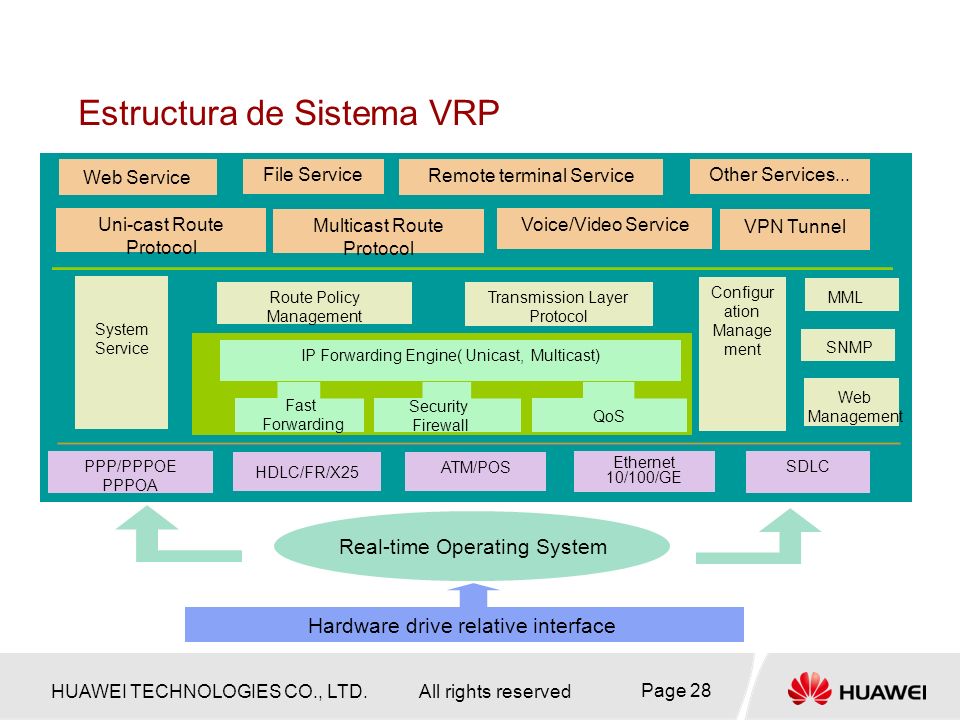

28 HUAWEI TECHNOLOGIES CO., LTD. All rights reserved Page 28 Estructura de Sistema VRP System Service Transmission Layer Protocol IP Forwarding Engine( Unicast, Multicast) Route Policy Management Uni-cast Route Protocol Multicast Route Protocol File Service Web Service Remote terminal Service VPN Tunnel PPP/PPPOE PPPOA ATM/POS Ethernet 10/100/GE Configur ation Manage ment Voice/Video Service SDLC Other Services... MML SNMP Web Management HDLC/FR/X25 Hardware drive relative interface Fast Forwarding Security Firewall QoS Real-time Operating System

29 HUAWEI TECHNOLOGIES CO., LTD. All rights reserved Page 29 Características de Servicio Acceso Flexible Tecnología xDSL Tecnología de acceso de voz Seguridad de Redes

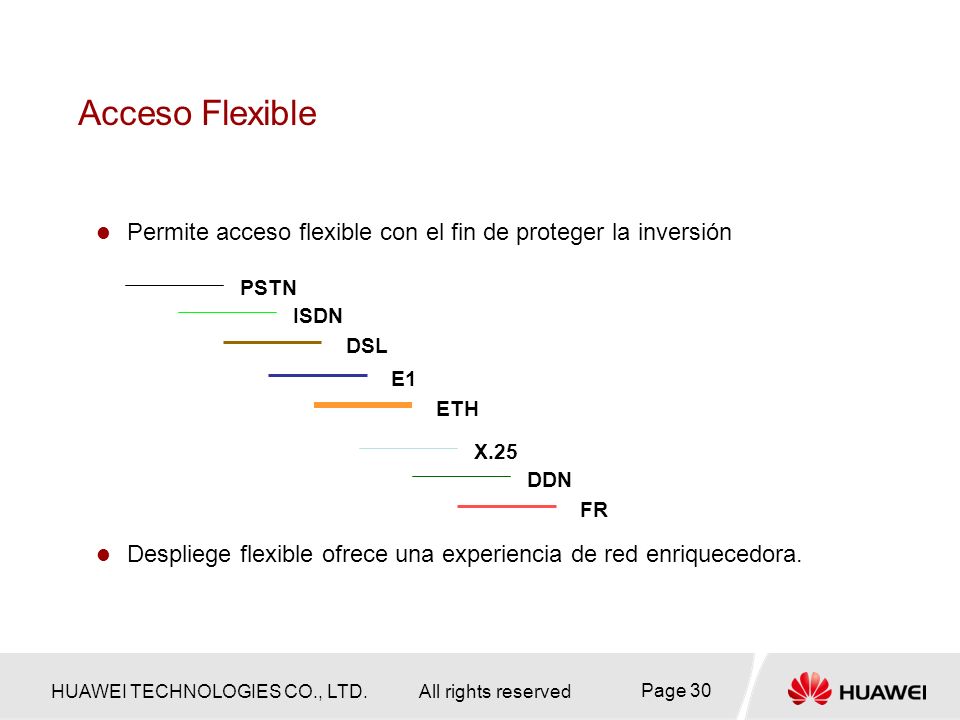

30 HUAWEI TECHNOLOGIES CO., LTD. All rights reserved Page 30 Acceso Flexible Permite acceso flexible con el fin de proteger la inversión Despliege flexible ofrece una experiencia de red enriquecedora. PSTN DSL E1 ETH ISDN X.25 FR DDN

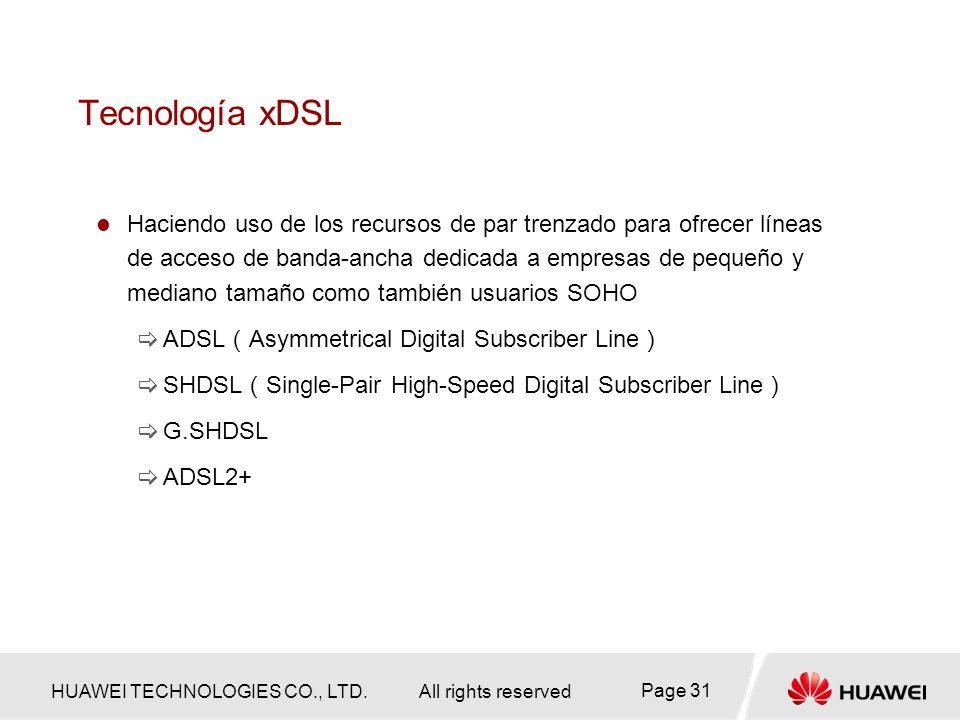

31 HUAWEI TECHNOLOGIES CO., LTD. All rights reserved Page 31 Tecnología xDSL Haciendo uso de los recursos de par trenzado para ofrecer líneas de acceso de banda-ancha dedicada a empresas de pequeño y mediano tamaño como también usuarios SOHO  ADSL （ Asymmetrical Digital Subscriber Line ）  SHDSL （ Single-Pair High-Speed Digital Subscriber Line ）  G.SHDSL  ADSL2+

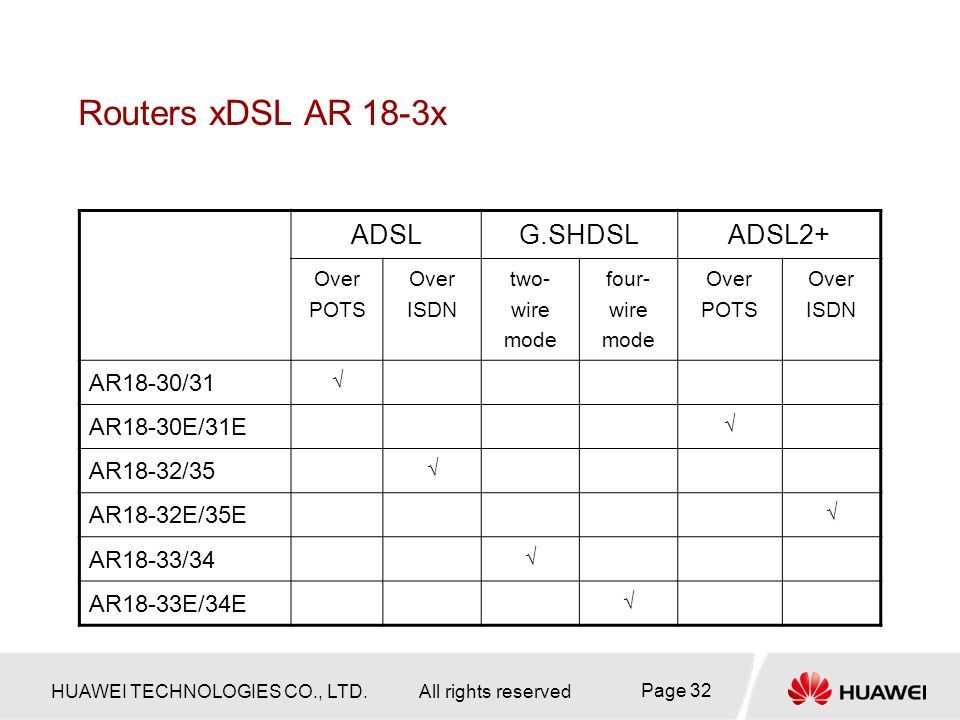

32 HUAWEI TECHNOLOGIES CO., LTD. All rights reserved Page 32 Routers xDSL AR 18-3x ADSLG.SHDSLADSL2+ Over POTS Over ISDN two- wire mode four- wire mode Over POTS Over ISDN AR18-30/31 √ AR18-30E/31E √ AR18-32/35 √ AR18-32E/35E √ AR18-33/34 √ AR18-33E/34E √

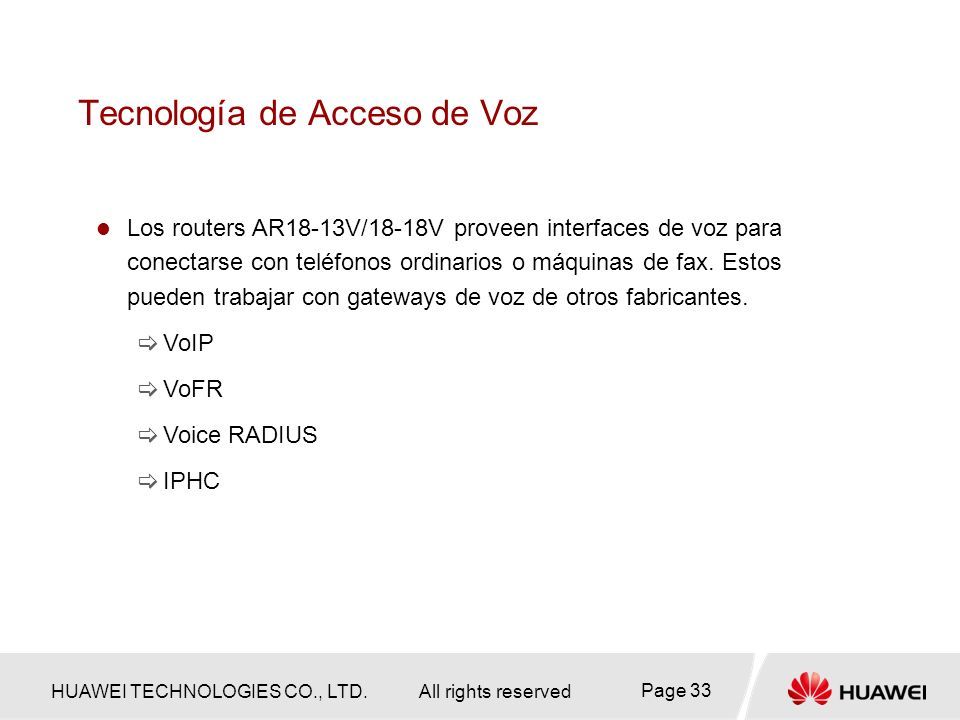

33 HUAWEI TECHNOLOGIES CO., LTD. All rights reserved Page 33 Tecnología de Acceso de Voz Los routers AR18-13V/18-18V proveen interfaces de voz para conectarse con teléfonos ordinarios o máquinas de fax. Estos pueden trabajar con gateways de voz de otros fabricantes.  VoIP  VoFR  Voice RADIUS  IPHC

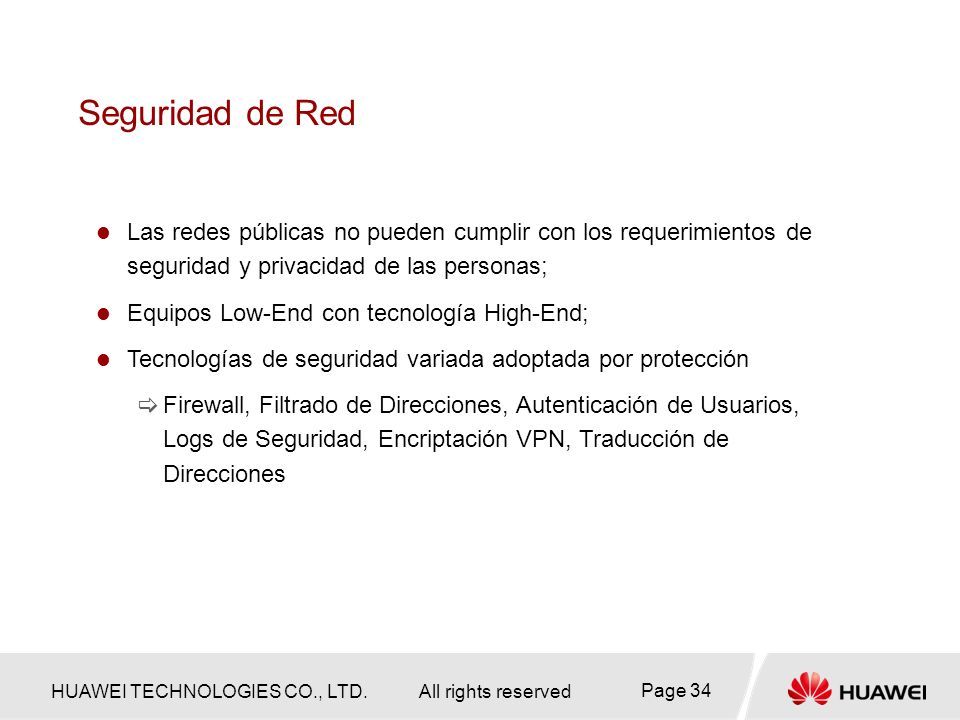

34 HUAWEI TECHNOLOGIES CO., LTD. All rights reserved Page 34 Seguridad de Red Las redes públicas no pueden cumplir con los requerimientos de seguridad y privacidad de las personas; Equipos Low-End con tecnología High-End; Tecnologías de seguridad variada adoptada por protección  Firewall, Filtrado de Direcciones, Autenticación de Usuarios, Logs de Seguridad, Encriptación VPN, Traducción de Direcciones

35 HUAWEI TECHNOLOGIES CO., LTD. All rights reserved Page 35 Capítulo 1 Especificaciones Capítulo 2 Servicios Capítulo 3 Aplicaciones Típicas

36 HUAWEI TECHNOLOGIES CO., LTD. All rights reserved Page 36 Redes Típicas LANs empresariales interconectadas con acceso Ethernet LANs empresariales interconectadas con acceso WAN Enlace de acceso a Internet Interconexión en Banda Ancha de LANs empresariales Aplicaciones de Telefonía IP Networking VPN Empresarial

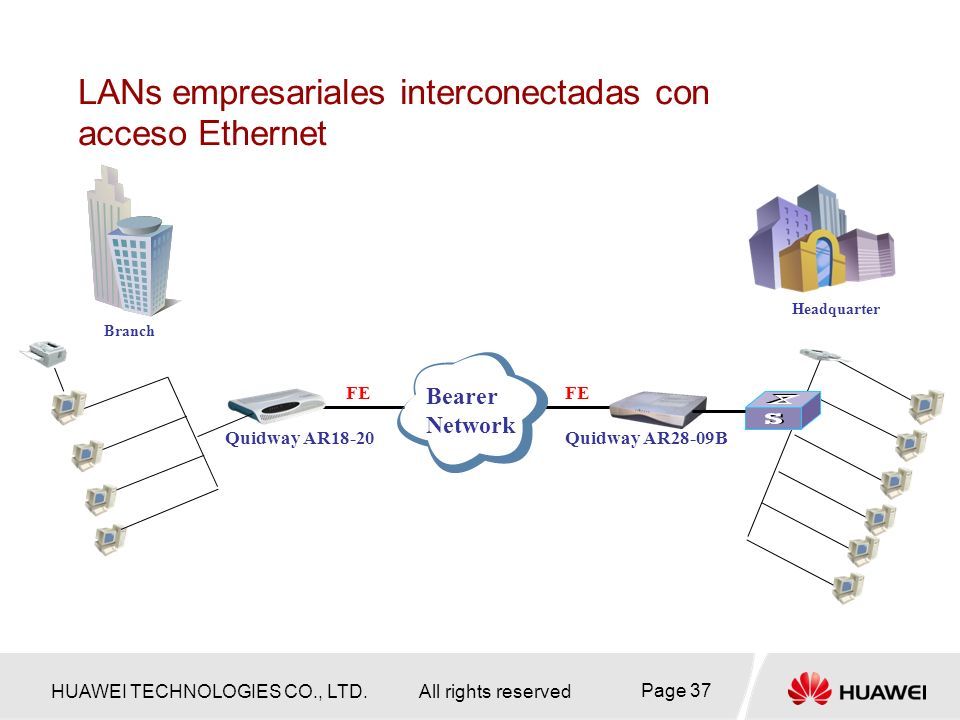

37 HUAWEI TECHNOLOGIES CO., LTD. All rights reserved Page 37 LANs empresariales interconectadas con acceso Ethernet Quidway AR18-20 Headquarter Branch Quidway AR28-09B FE Bearer Network

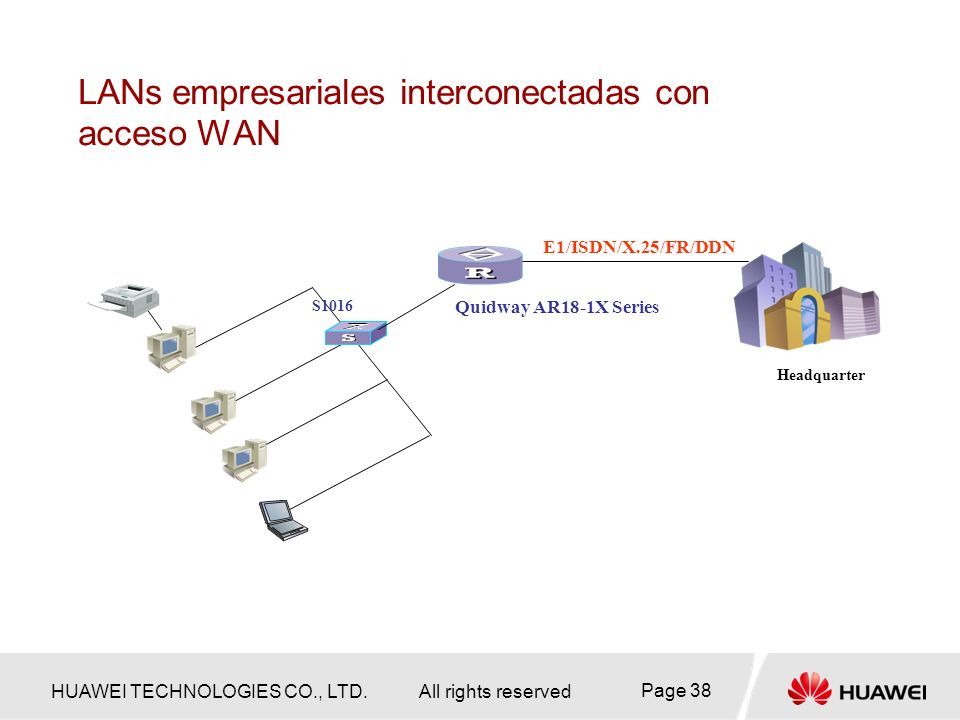

38 HUAWEI TECHNOLOGIES CO., LTD. All rights reserved Page 38 LANs empresariales interconectadas con acceso WAN Quidway AR18-1X Series S1016 Headquarter E1/ISDN/X.25/FR/DDN

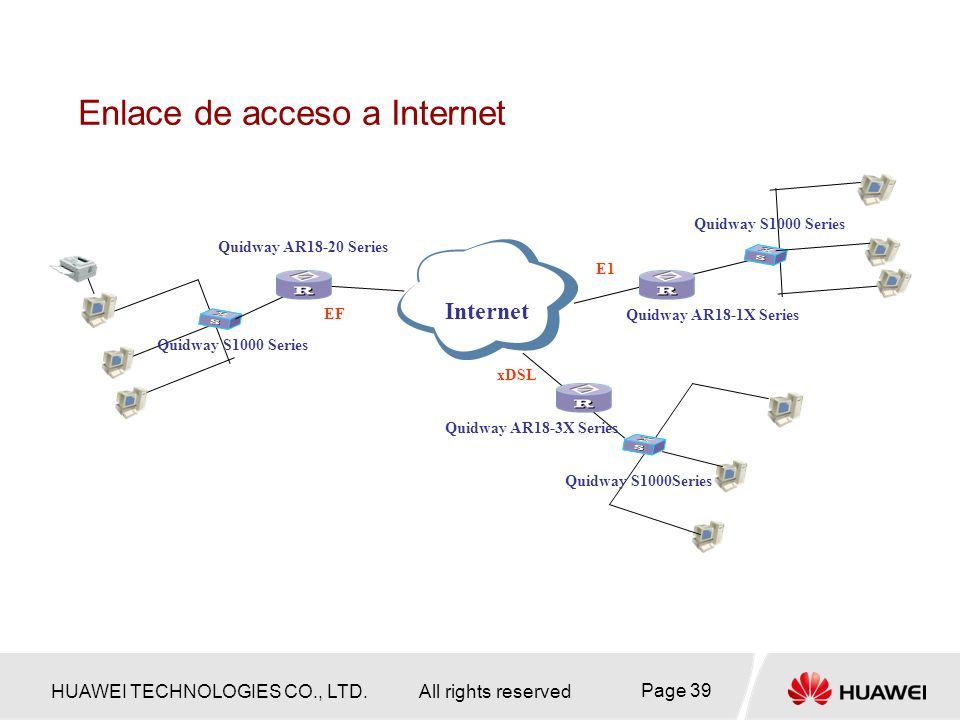

39 HUAWEI TECHNOLOGIES CO., LTD. All rights reserved Page 39 Quidway AR18-20 Series Quidway S1000 Series Quidway AR18-3X Series Quidway S1000Series EF Quidway S1000 Series E1 xDSL Quidway AR18-1X Series Enlace de acceso a Internet Internet

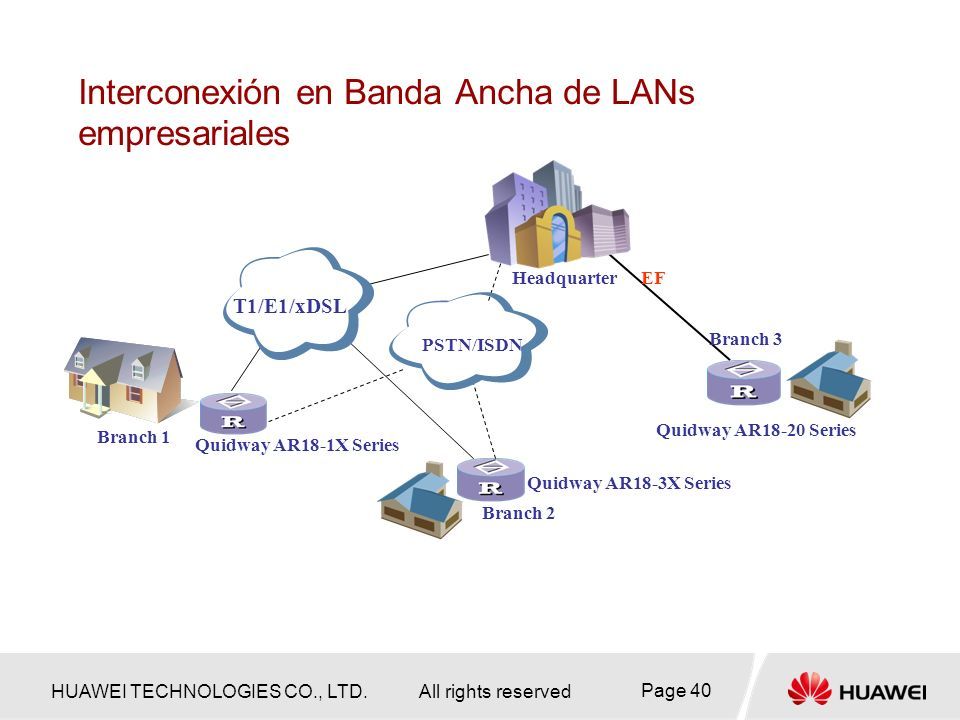

40 HUAWEI TECHNOLOGIES CO., LTD. All rights reserved Page 40 EFHeadquarter Branch 1 Branch 2 Quidway AR18-1X Series Quidway AR18-3X Series Branch 3 Quidway AR18-20 Series Interconexión en Banda Ancha de LANs empresariales T1/E1/xDSL PSTN/ISDN

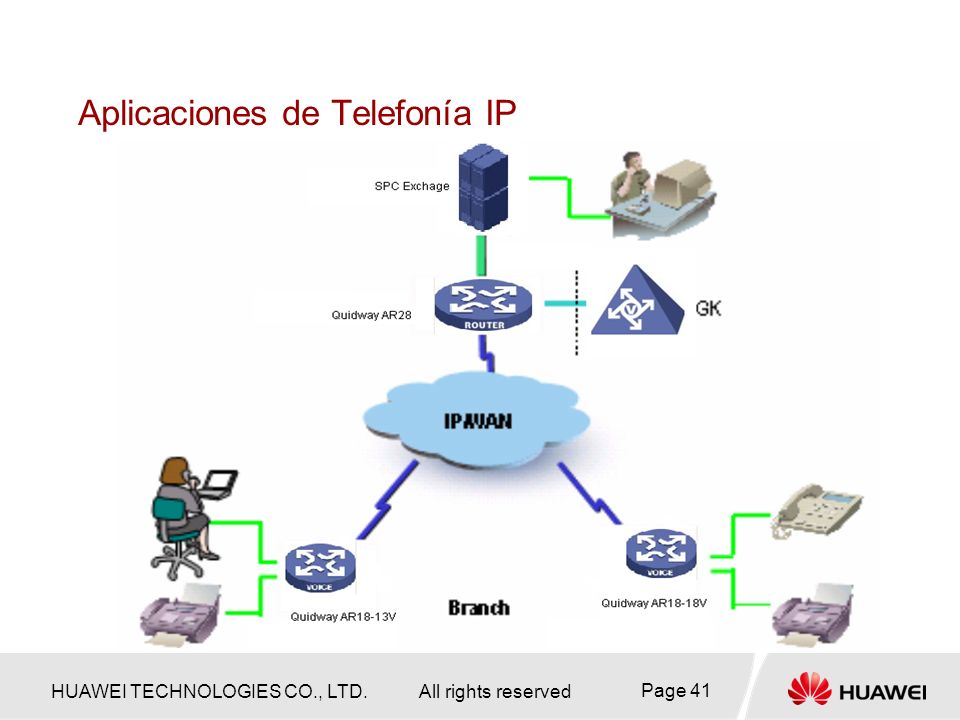

41 HUAWEI TECHNOLOGIES CO., LTD. All rights reserved Page 41 Aplicaciones de Telefonía IP

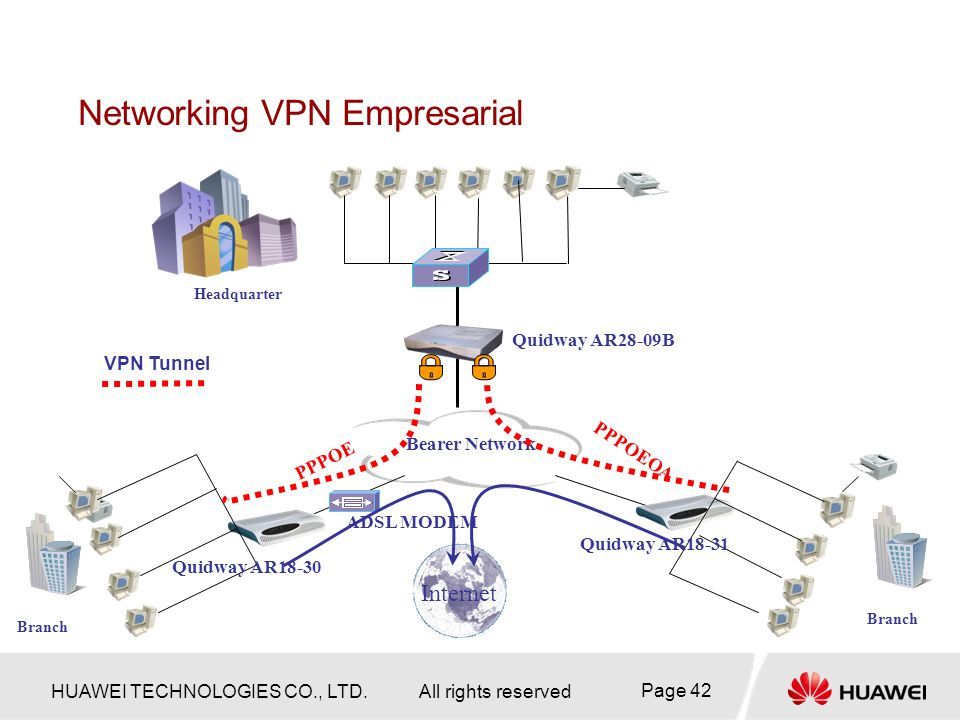

42 HUAWEI TECHNOLOGIES CO., LTD. All rights reserved Page 42 VPN Tunnel Networking VPN Empresarial Branch Bearer Network Headquarter Quidway AR28-09B Branch Quidway AR18-30 Quidway AR18-31 ADSL MODEM PPPOE PPPOEOA Internet

43 HUAWEI TECHNOLOGIES CO., LTD. All rights reserved Page 43 AR 18 Series routers access mode AR 18 Series routers Typical Networking Summary
