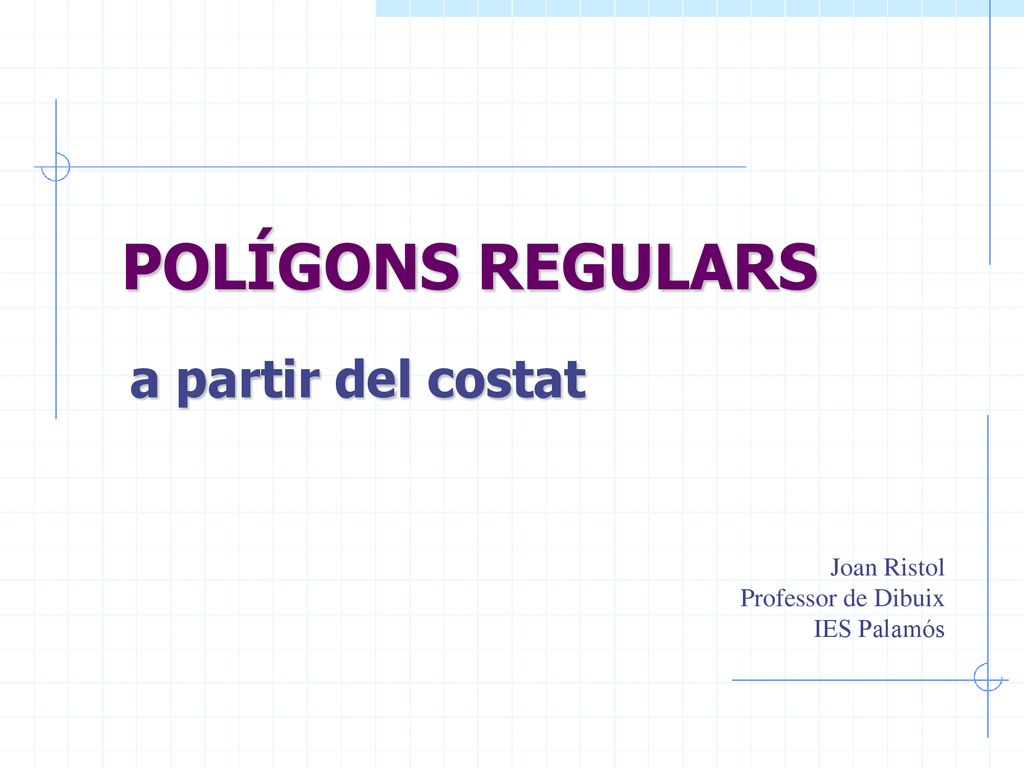

POLÍGONS REGULARS a partir del costat Joan Ristol Professor de Dibuix

Presentación del tema: "POLÍGONS REGULARS a partir del costat Joan Ristol Professor de Dibuix"— Transcripción de la presentación:

1 POLÍGONS REGULARS a partir del costat Joan Ristol Professor de Dibuix
IES Palamós

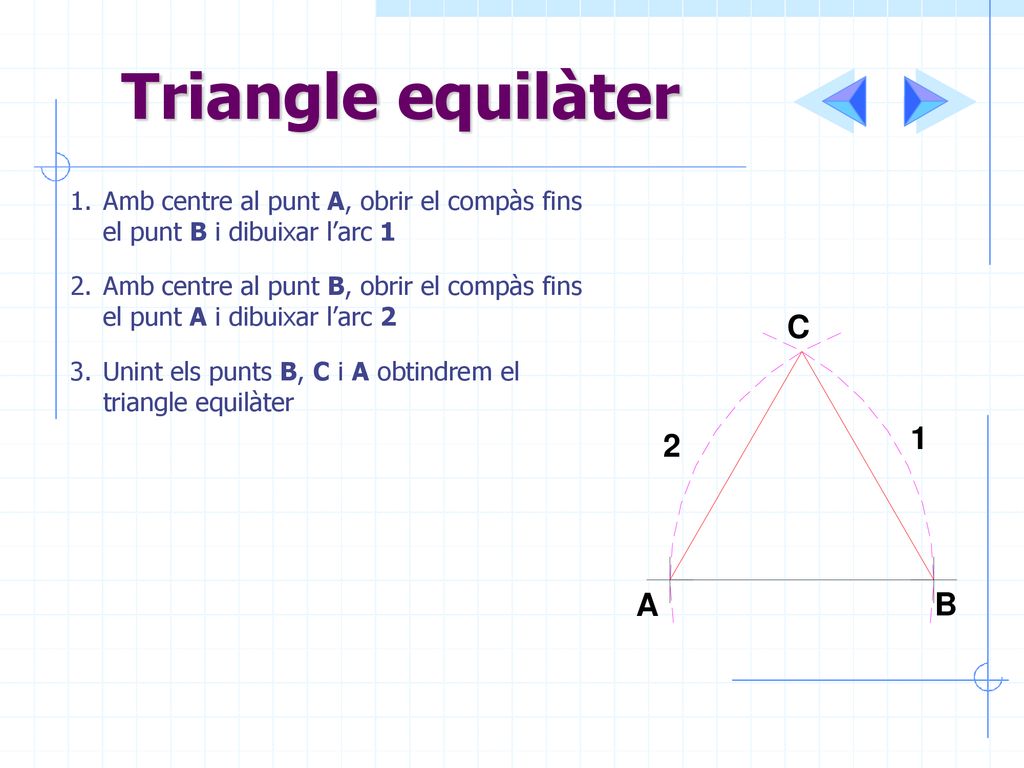

2 Triangle equilàter Amb centre al punt A, obrir el compàs fins el punt B i dibuixar l’arc 1 Amb centre al punt B, obrir el compàs fins el punt A i dibuixar l’arc 2 Unint els punts B, C i A obtindrem el triangle equilàter

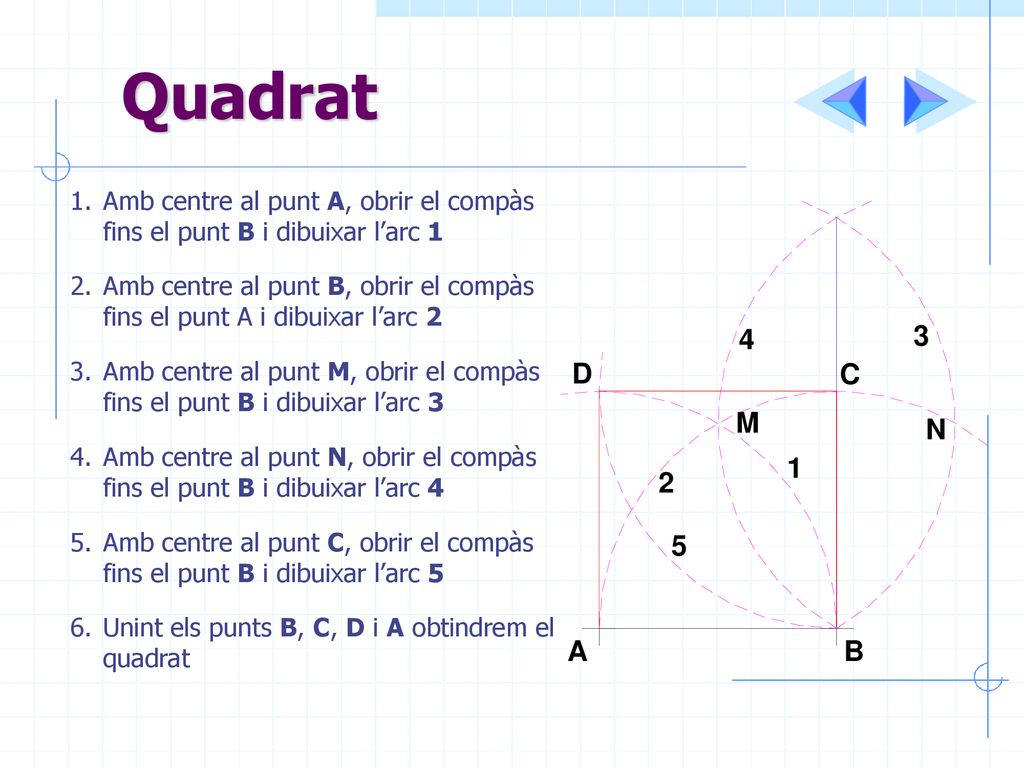

3 Quadrat Amb centre al punt A, obrir el compàs fins el punt B i dibuixar l’arc 1 Amb centre al punt B, obrir el compàs fins el punt A i dibuixar l’arc 2 Amb centre al punt M, obrir el compàs fins el punt B i dibuixar l’arc 3 Amb centre al punt N, obrir el compàs fins el punt B i dibuixar l’arc 4 Amb centre al punt C, obrir el compàs fins el punt B i dibuixar l’arc 5 Unint els punts B, C, D i A obtindrem el quadrat

4 Pentàgon regular Amb centre al punt A, obrir el compàs fins el punt B i dibuixar l’arc 1 Amb centre al punt B, obrir el compàs fins el punt A i dibuixar l’arc 2 Dibuixar la mediatriu del segment A - B Dibuixar la perpendicular al segment A - B pel punt B. Allargar A - B Amb centre al punt M, obrir el compàs fins el punt P i dibuixar l’arc 5 Amb centre al punt A, obrir el compàs fins el punt Q i dibuixar l’arc 6 Amb centre al punt D, obrir el compàs fins el punt C i dibuixar l’arc 7 Unint els punts B, C, D, E i A obtindrem el pentàgon regular

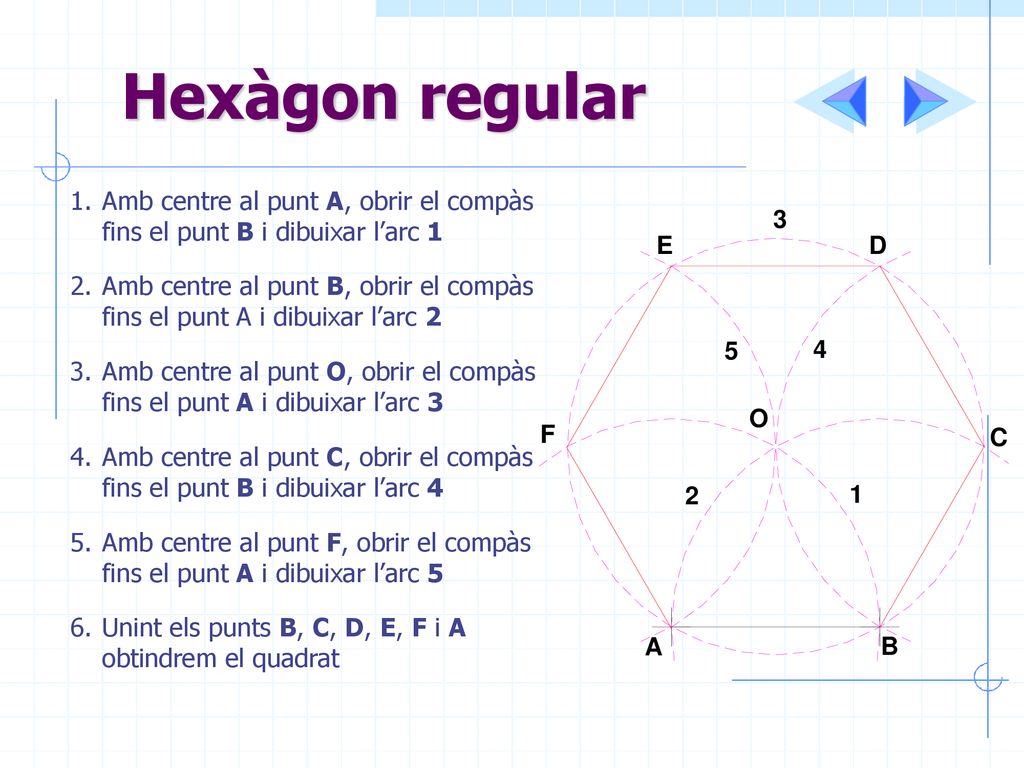

5 Hexàgon regular Amb centre al punt A, obrir el compàs fins el punt B i dibuixar l’arc 1 Amb centre al punt B, obrir el compàs fins el punt A i dibuixar l’arc 2 Amb centre al punt O, obrir el compàs fins el punt A i dibuixar l’arc 3 Amb centre al punt C, obrir el compàs fins el punt B i dibuixar l’arc 4 Amb centre al punt F, obrir el compàs fins el punt A i dibuixar l’arc 5 Unint els punts B, C, D, E, F i A obtindrem el quadrat

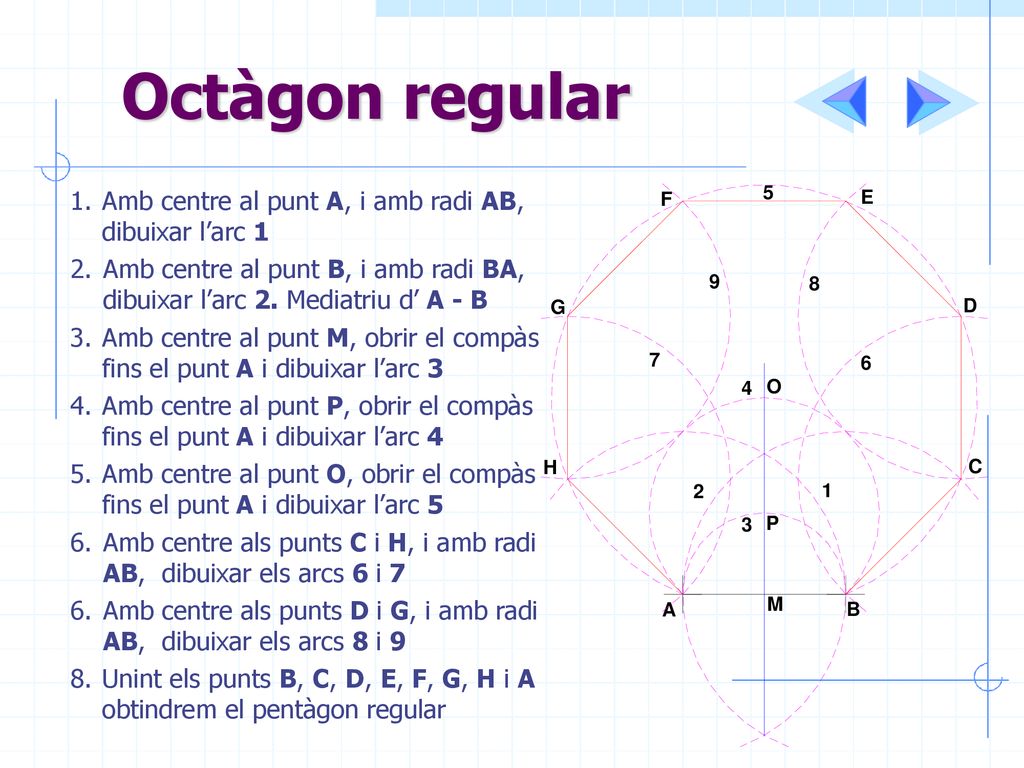

6 Octàgon regular Amb centre al punt A, i amb radi AB, dibuixar l’arc 1
Amb centre al punt B, i amb radi BA, dibuixar l’arc 2. Mediatriu d’ A - B Amb centre al punt M, obrir el compàs fins el punt A i dibuixar l’arc 3 Amb centre al punt P, obrir el compàs fins el punt A i dibuixar l’arc 4 Amb centre al punt O, obrir el compàs fins el punt A i dibuixar l’arc 5 Amb centre als punts C i H, i amb radi AB, dibuixar els arcs 6 i 7 Amb centre als punts D i G, i amb radi AB, dibuixar els arcs 8 i 9 Unint els punts B, C, D, E, F, G, H i A obtindrem el pentàgon regular

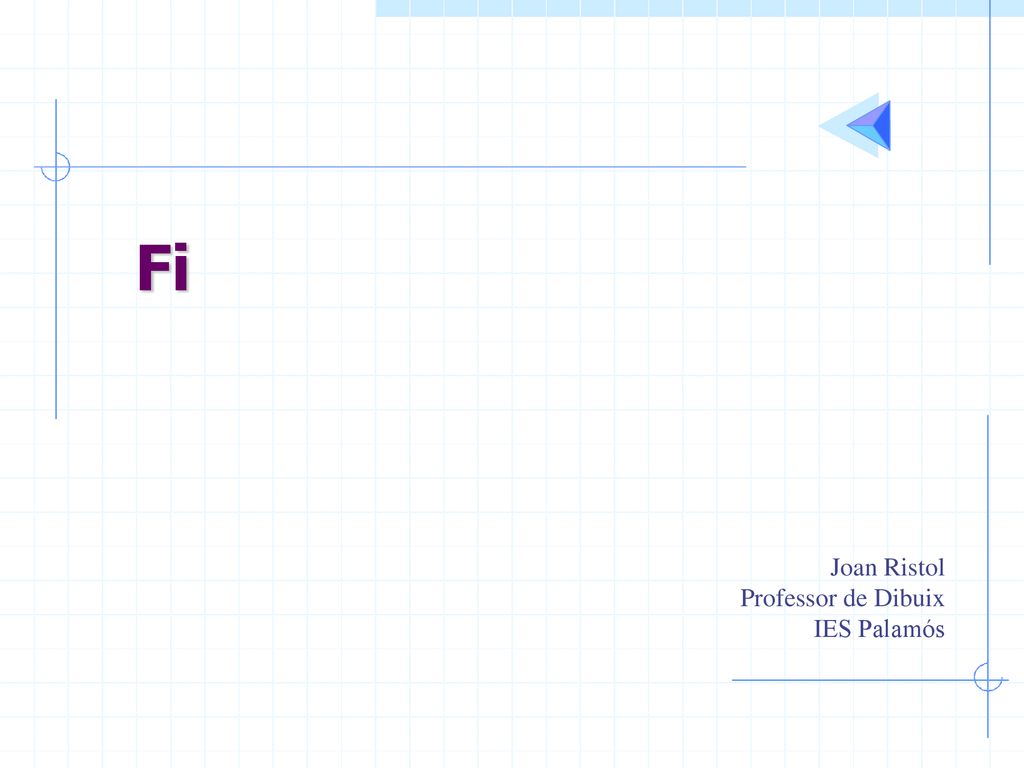

7 Fi Joan Ristol Professor de Dibuix IES Palamós
