SECCión, cortes y roturas
Dibujo Técnico. 2ºBachillerato
2
CORTE Recurso que se utiliza para representar el interior de piezas
3

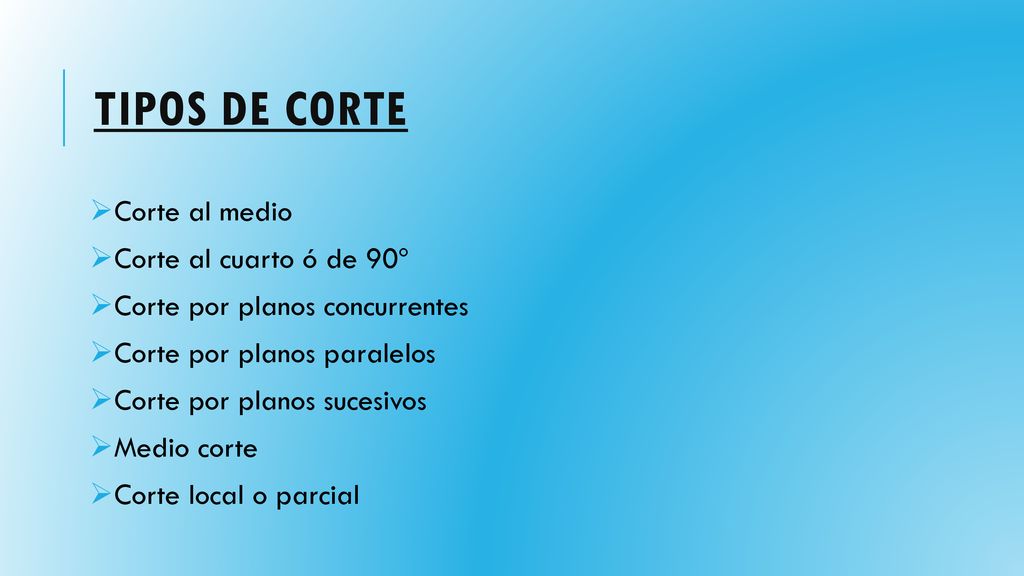

Tipos de Corte Corte al medio Corte al cuarto ó de 90º
Corte por planos concurrentes Corte por planos paralelos Corte por planos sucesivos Medio corte Corte local o parcial
4

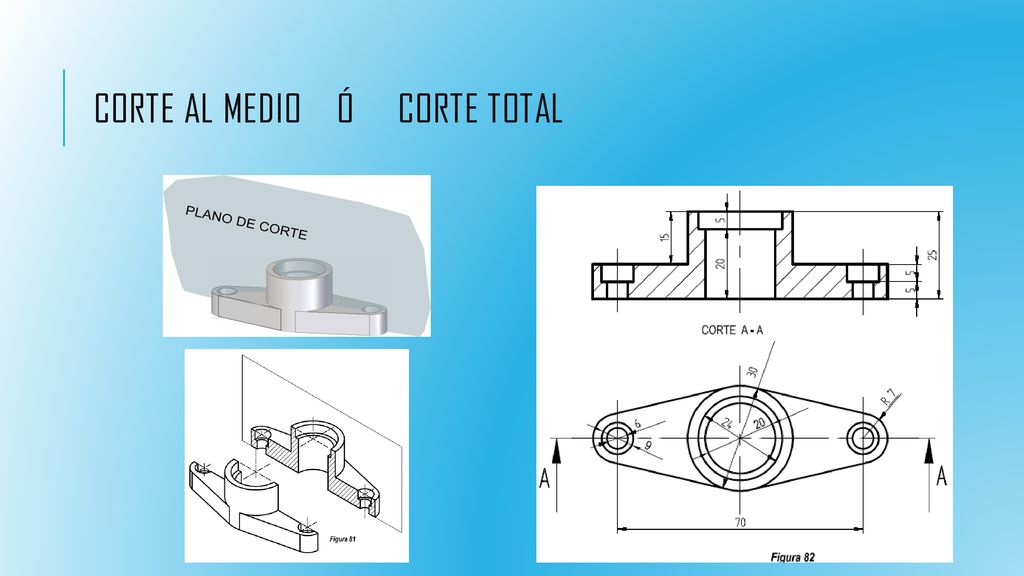

Corte al medio ó corte total
5
Corte al cuarto ó de 90º Corte planos concurrentes
6
Corte por planos paralelos Corte por planos sucesivos
7
Medio Corte Corte LOCAL ó Parcial
8
Sección Parte de la pieza que se encuentra en contacto con el plano que produce el corte
9

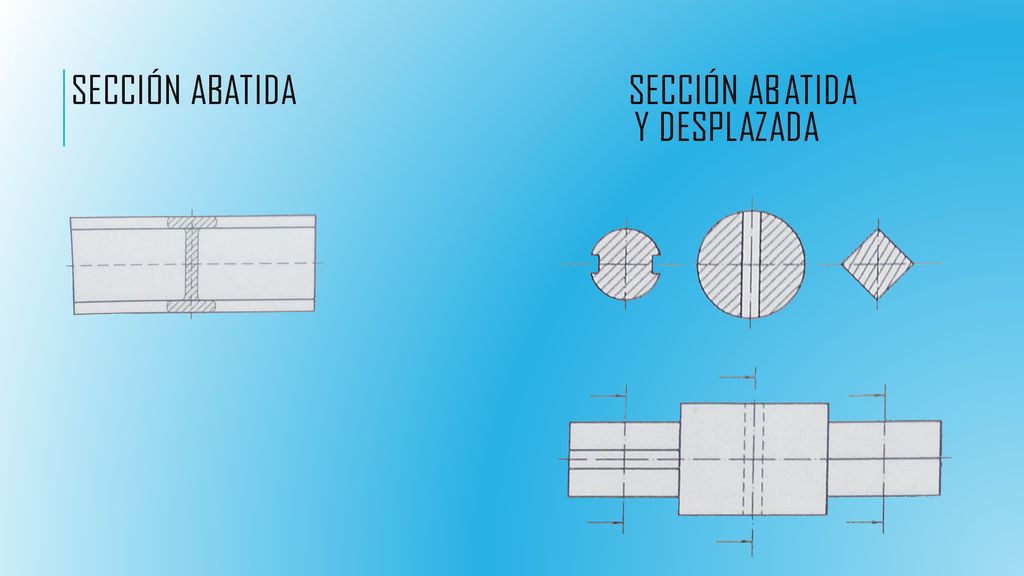

Sección abatida Sección abatida y desplazada
