1 Proyecciones cartográficas
Cilíndricas, cónicas y acimutales

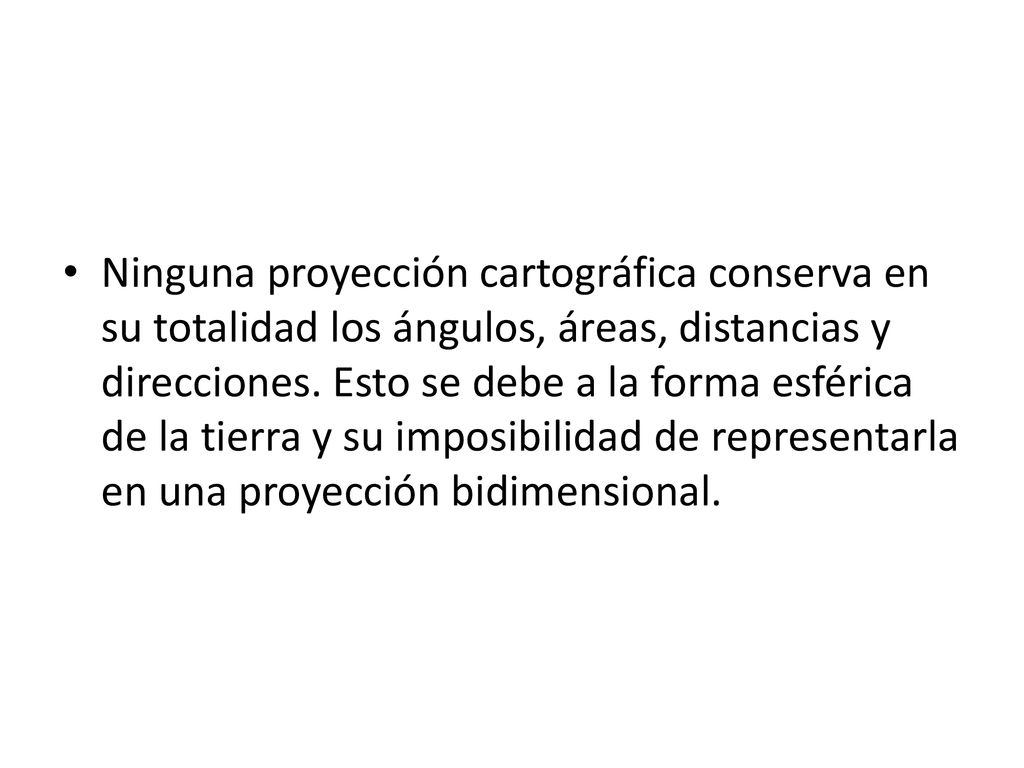

2 Ninguna proyección cartográfica conserva en su totalidad los ángulos, áreas, distancias y direcciones. Esto se debe a la forma esférica de la tierra y su imposibilidad de representarla en una proyección bidimensional.

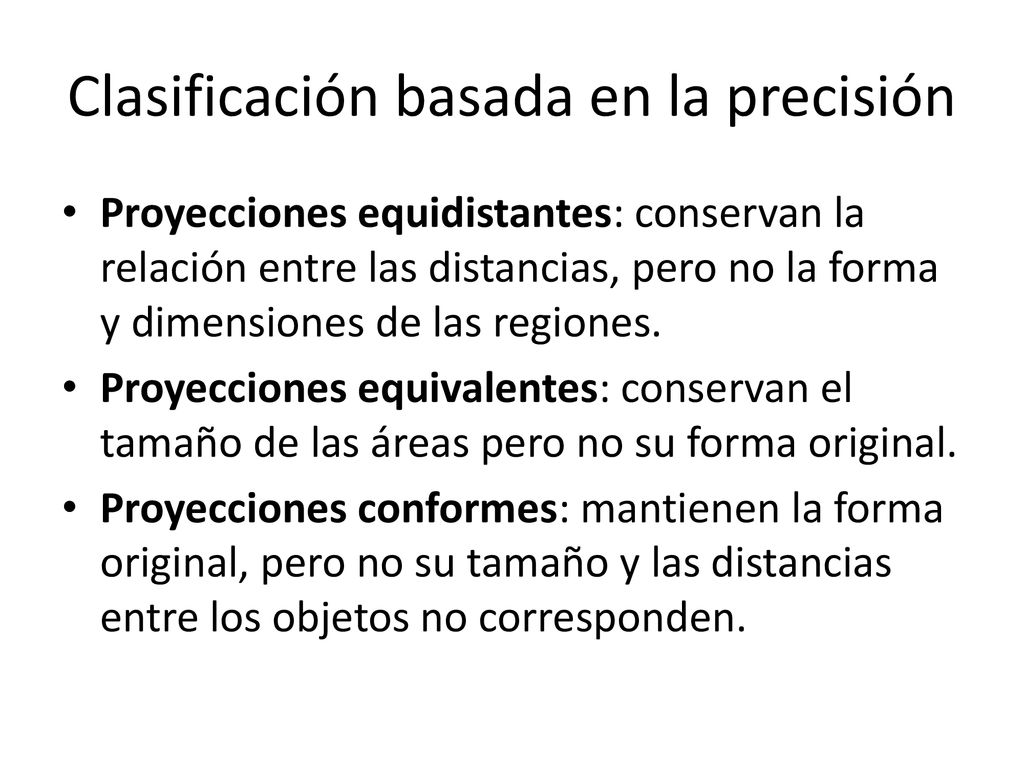

3 Clasificación basada en la precisión
Proyecciones equidistantes: conservan la relación entre las distancias, pero no la forma y dimensiones de las regiones. Proyecciones equivalentes: conservan el tamaño de las áreas pero no su forma original. Proyecciones conformes: mantienen la forma original, pero no su tamaño y las distancias entre los objetos no corresponden.

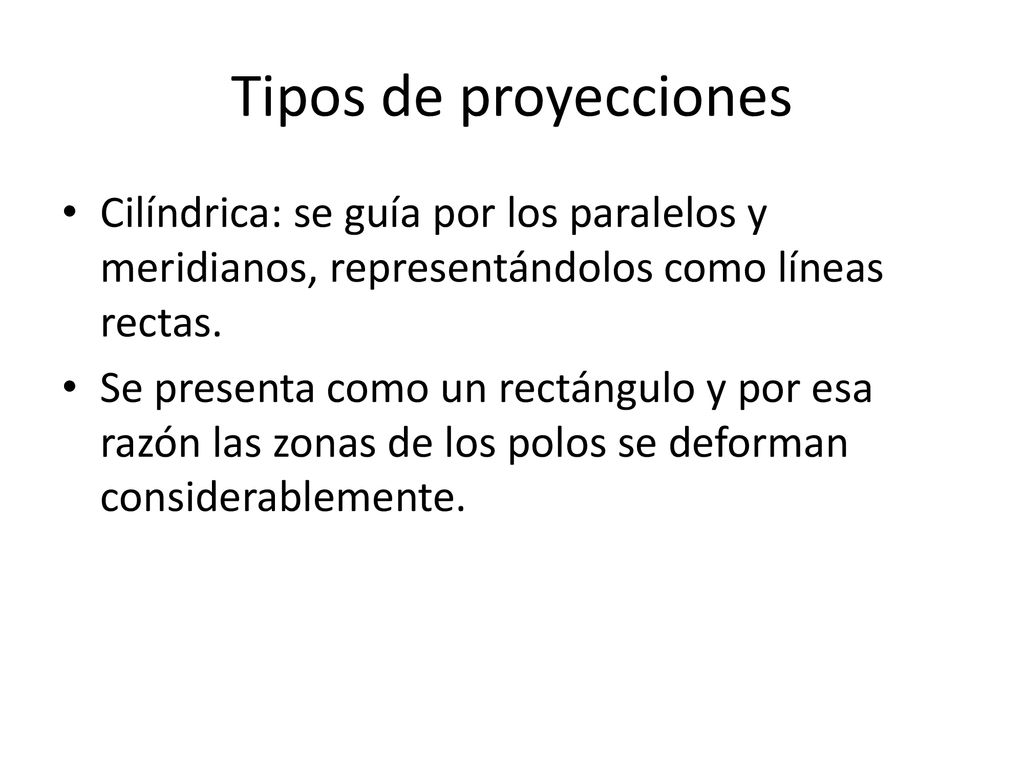

4 Tipos de proyecciones Cilíndrica: se guía por los paralelos y meridianos, representándolos como líneas rectas. Se presenta como un rectángulo y por esa razón las zonas de los polos se deforman considerablemente.

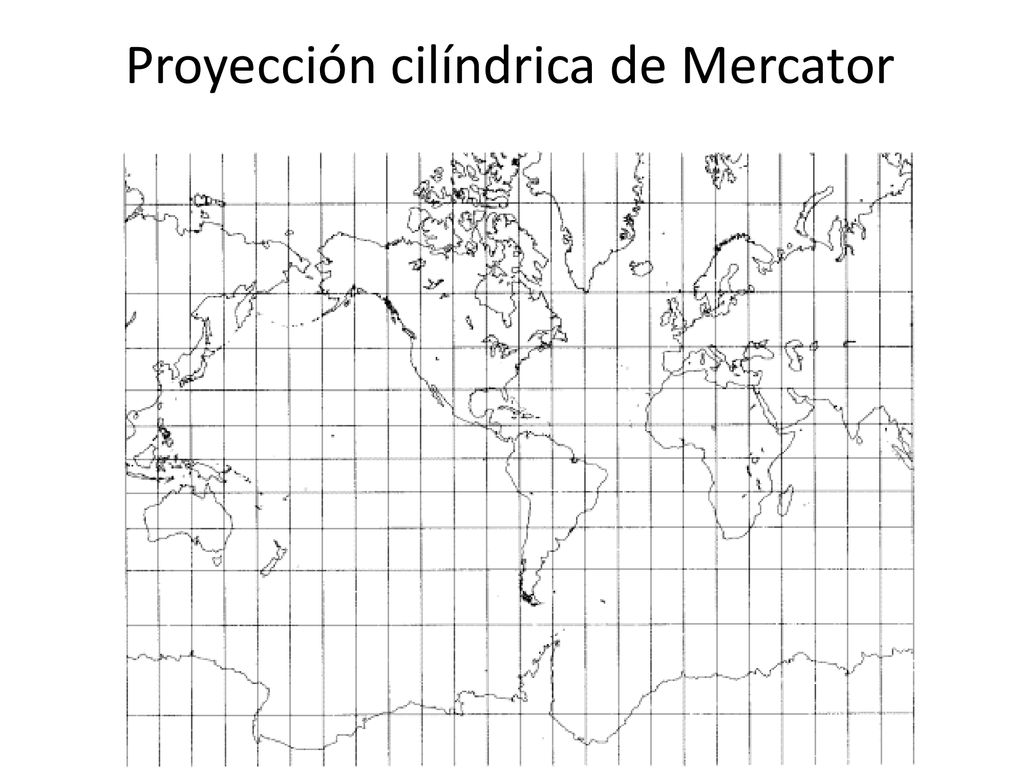

5 Proyección cilíndrica de Mercator

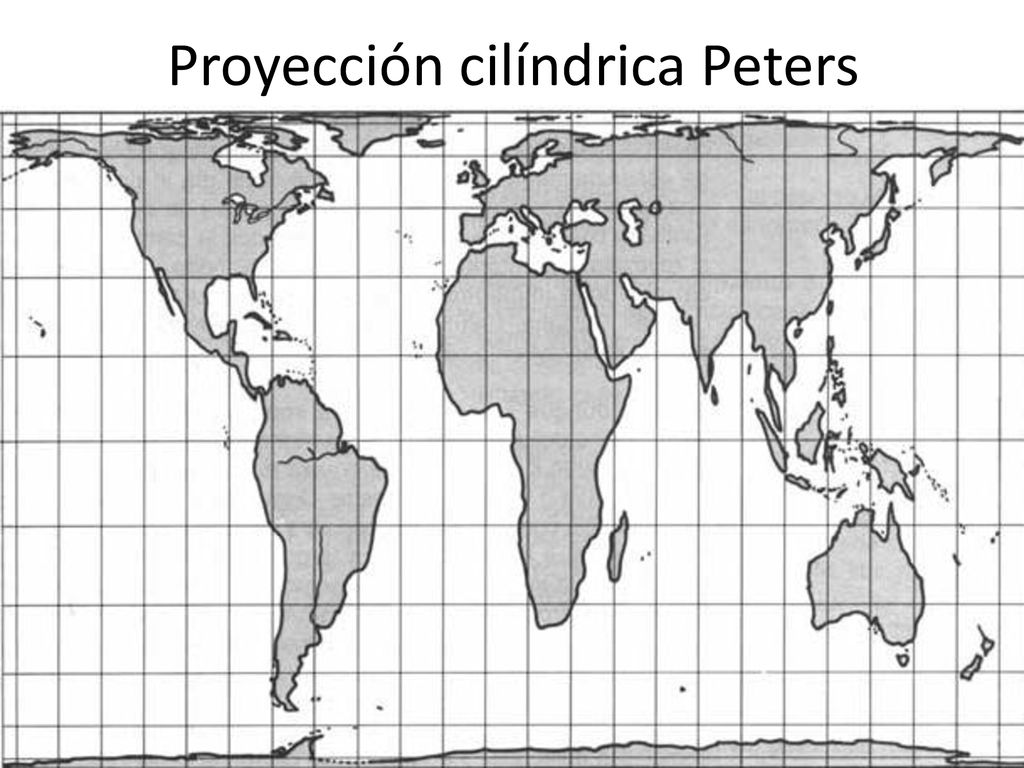

6 Proyección cilíndrica Peters

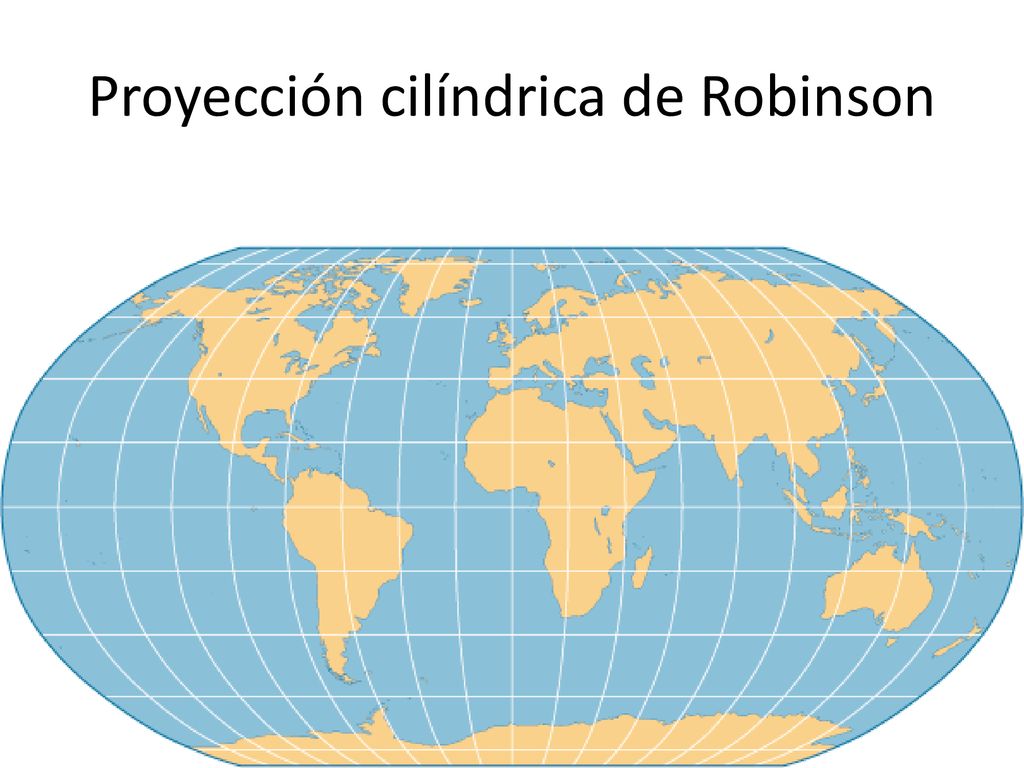

7 Proyección cilíndrica de Robinson

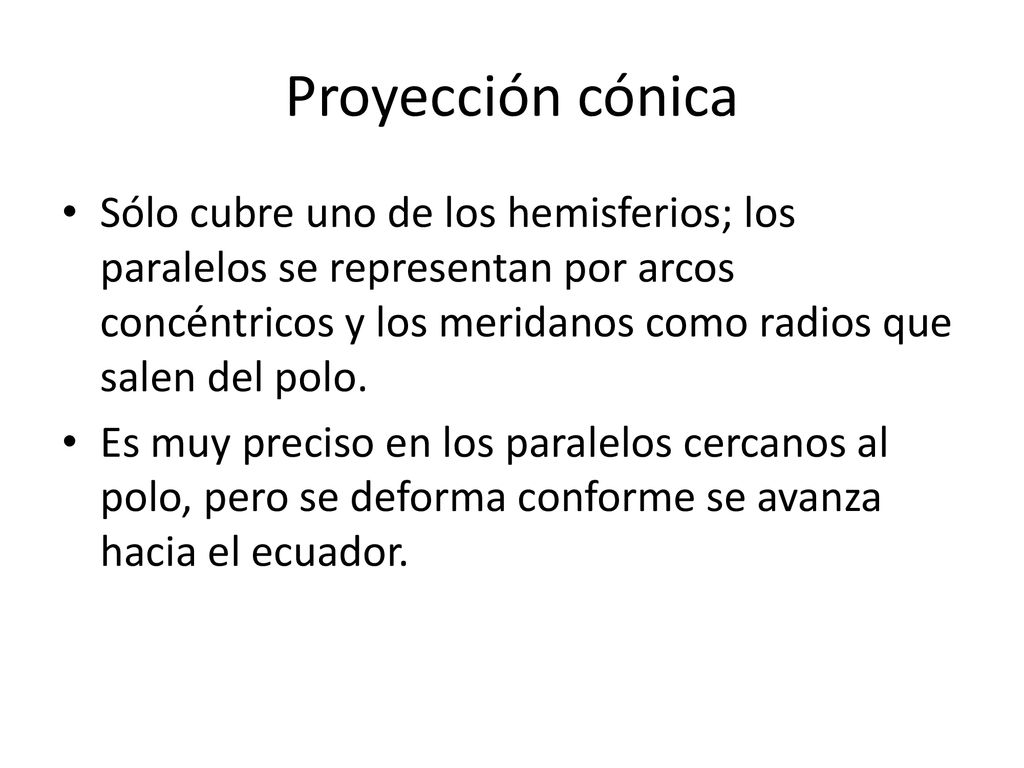

8 Proyección cónica Sólo cubre uno de los hemisferios; los paralelos se representan por arcos concéntricos y los meridanos como radios que salen del polo. Es muy preciso en los paralelos cercanos al polo, pero se deforma conforme se avanza hacia el ecuador.

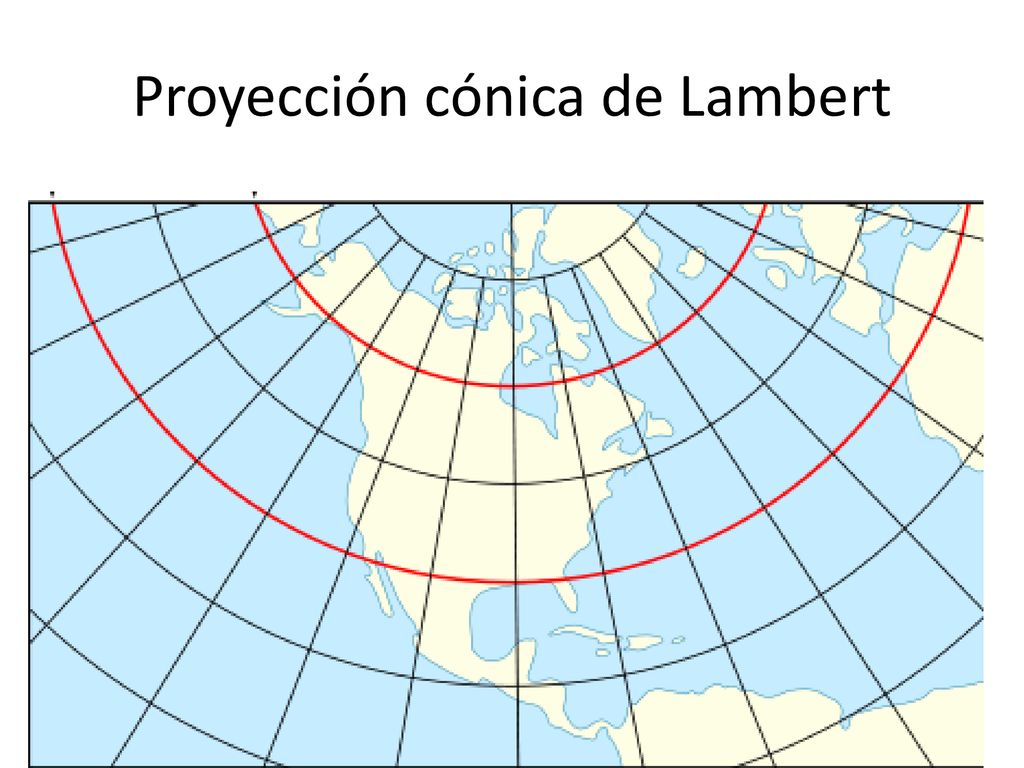

9 Proyección cónica de Lambert

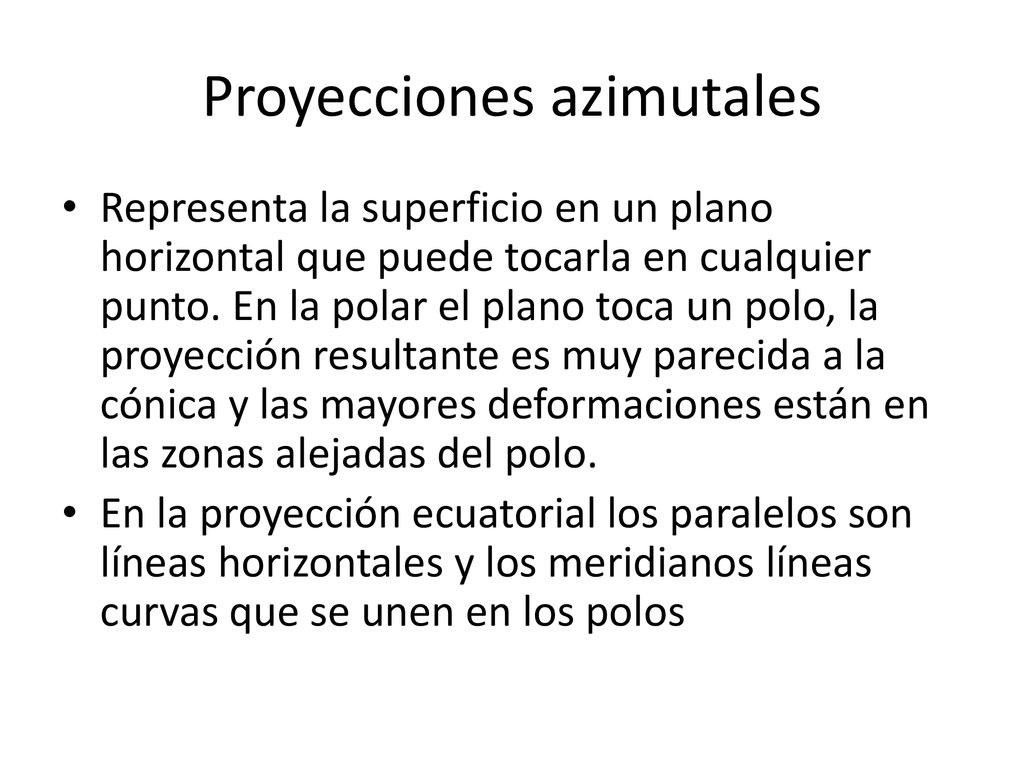

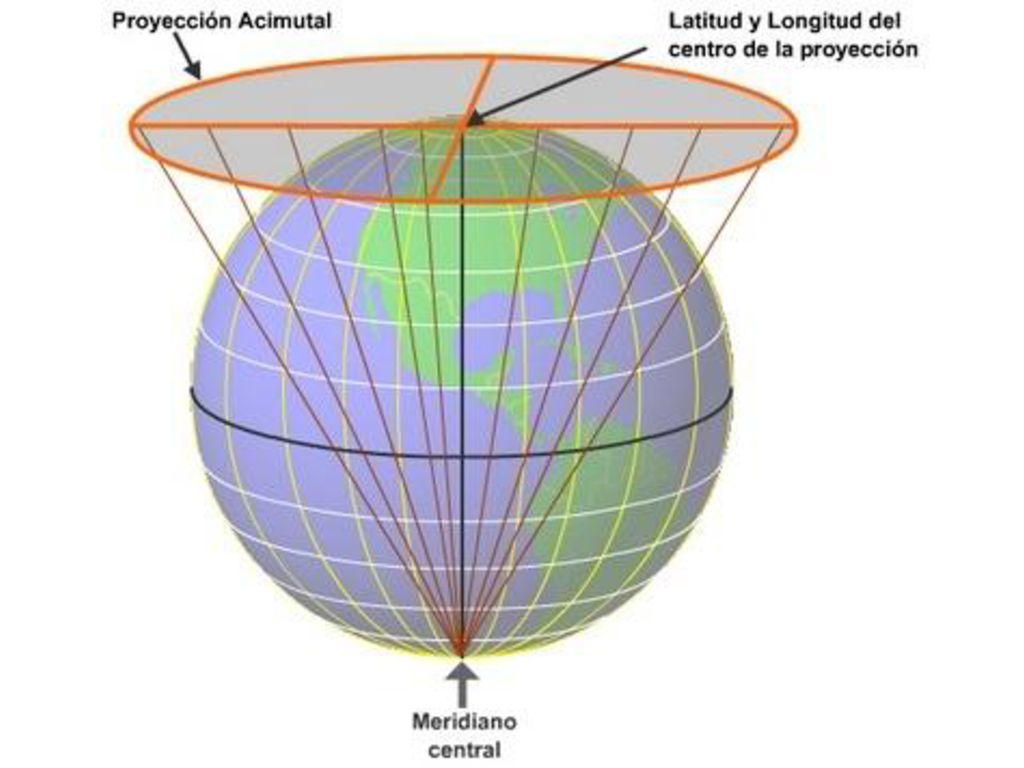

10 Proyecciones azimutales
Representa la superficio en un plano horizontal que puede tocarla en cualquier punto. En la polar el plano toca un polo, la proyección resultante es muy parecida a la cónica y las mayores deformaciones están en las zonas alejadas del polo. En la proyección ecuatorial los paralelos son líneas horizontales y los meridianos líneas curvas que se unen en los polos

11

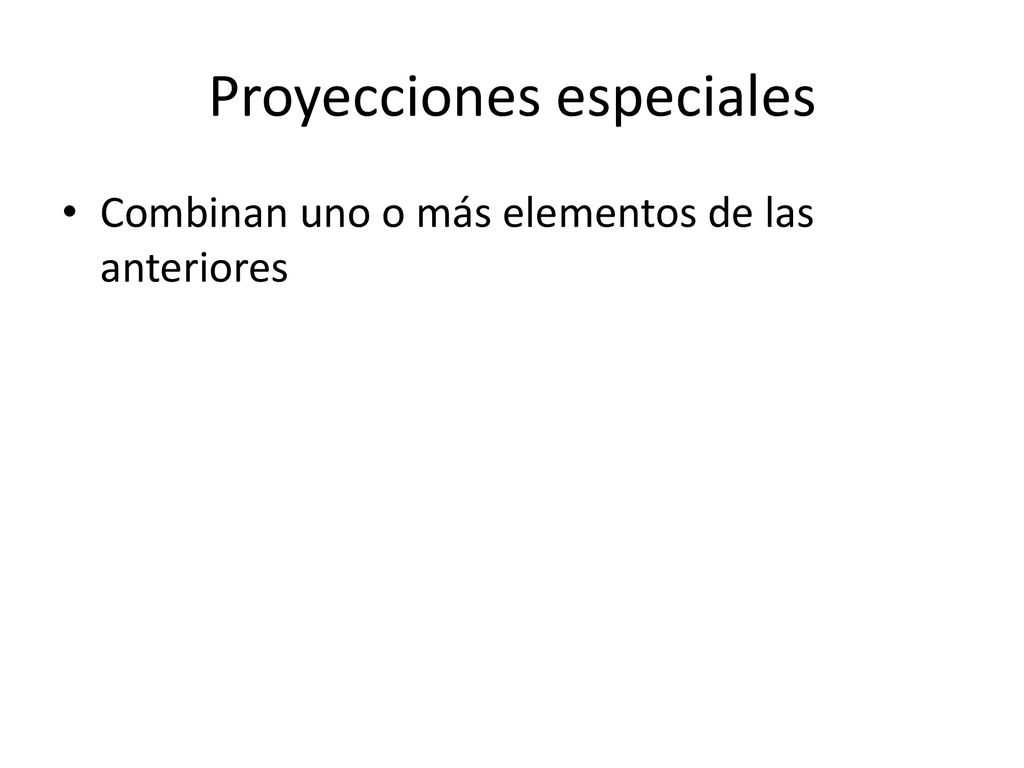

12 Proyecciones especiales
Combinan uno o más elementos de las anteriores

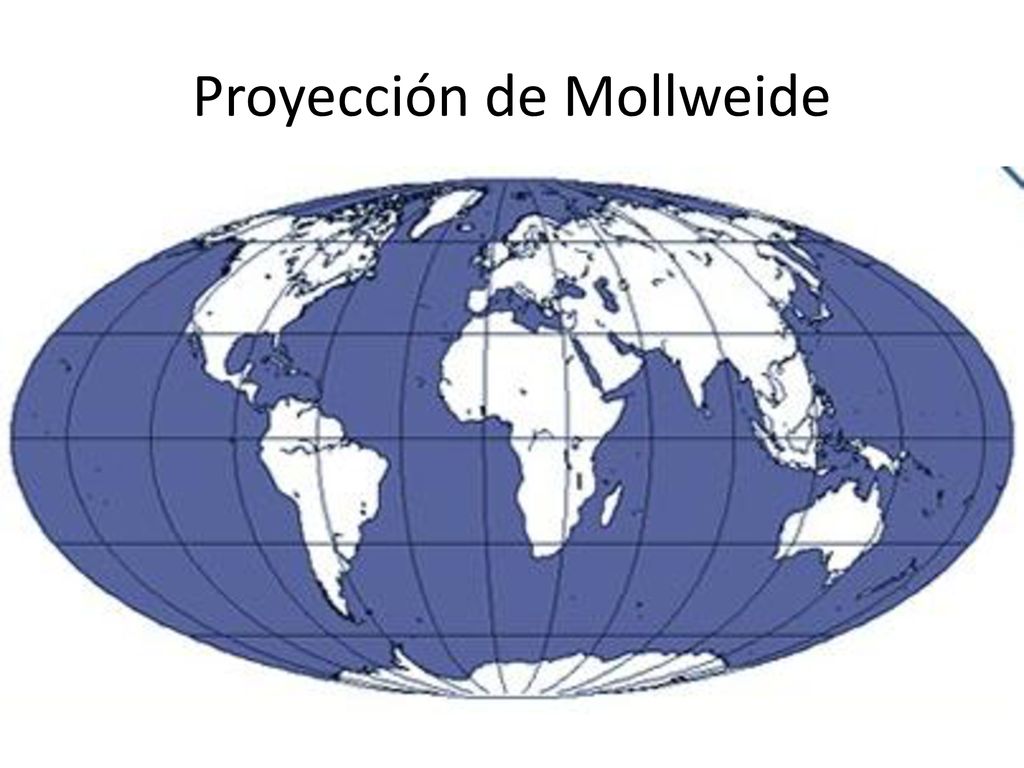

13 Proyección de Mollweide

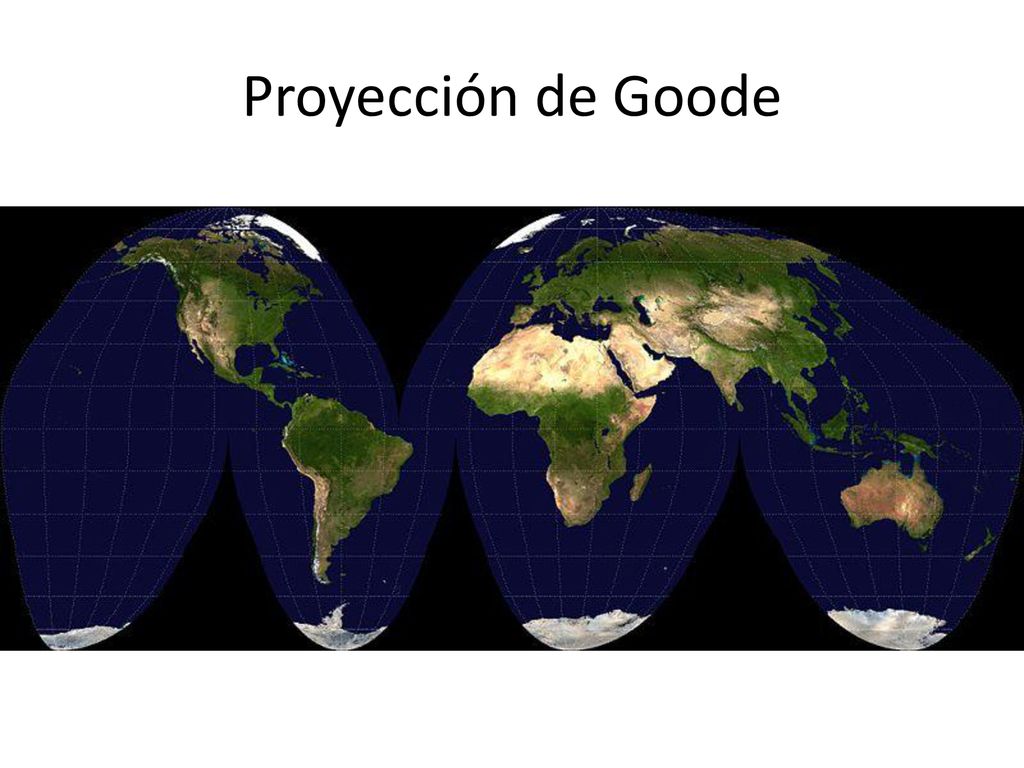

14 Proyección de Goode
