2 Clasificación de los espejos
Según su forma pueden ser planos o curvos (cóncavos o convexos).

3 Espejos curvos Elementos de los espejos curvos

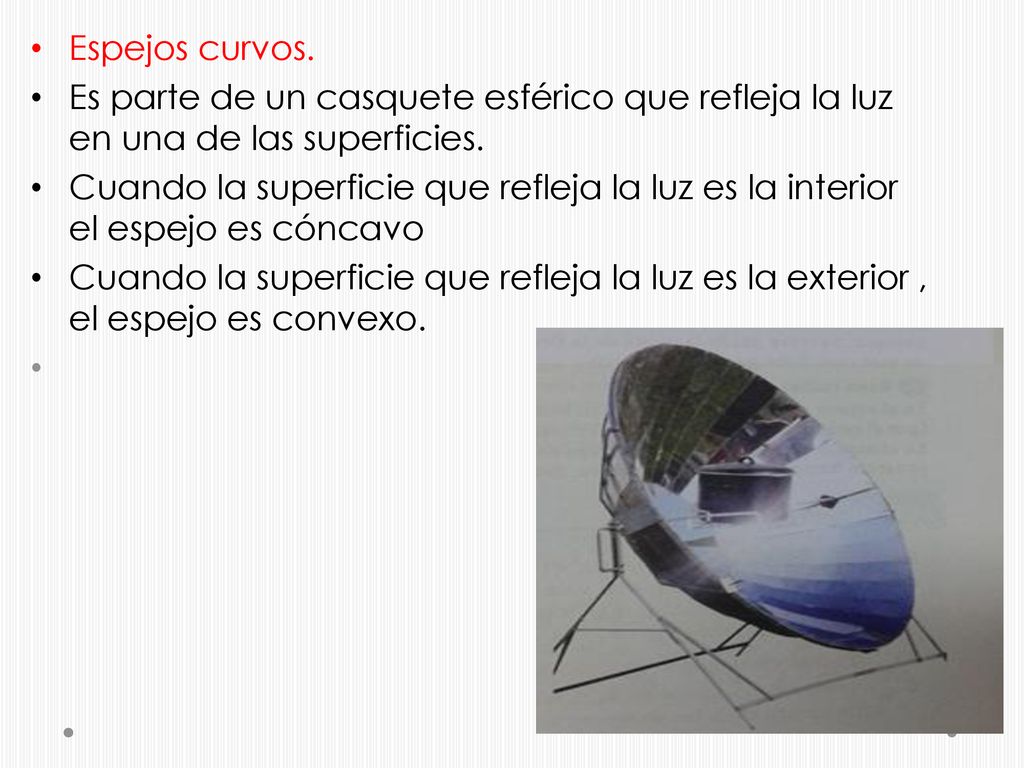

4 Espejos curvos. Es parte de un casquete esférico que refleja la luz en una de las superficies. Cuando la superficie que refleja la luz es la interior el espejo es cóncavo Cuando la superficie que refleja la luz es la exterior , el espejo es convexo.

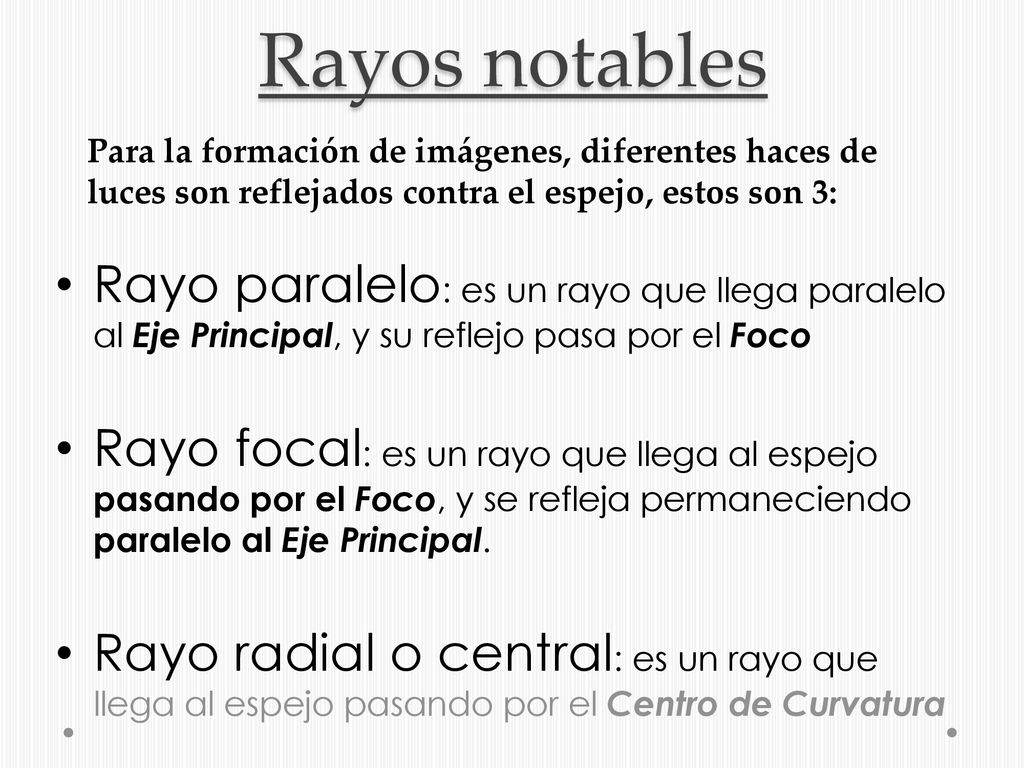

5 Rayos notables Para la formación de imágenes, diferentes haces de luces son reflejados contra el espejo, estos son 3: Rayo paralelo: es un rayo que llega paralelo al Eje Principal, y su reflejo pasa por el Foco Rayo focal: es un rayo que llega al espejo pasando por el Foco, y se refleja permaneciendo paralelo al Eje Principal. Rayo radial o central: es un rayo que llega al espejo pasando por el Centro de Curvatura

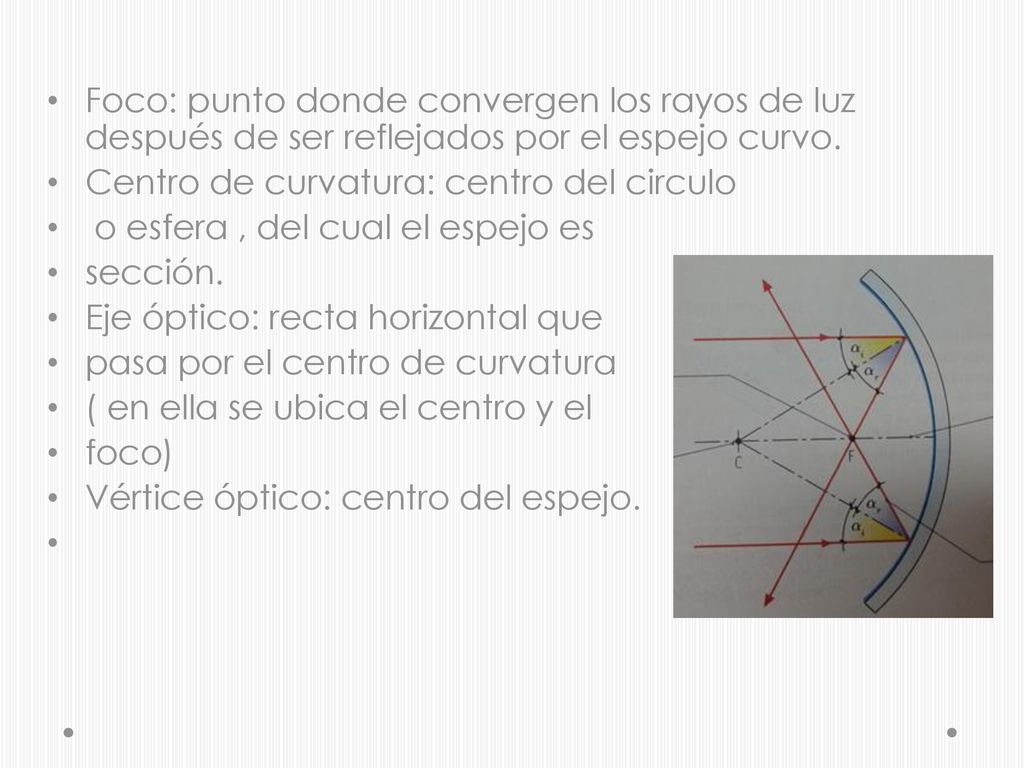

6 Foco: punto donde convergen los rayos de luz después de ser reflejados por el espejo curvo.
Centro de curvatura: centro del circulo o esfera , del cual el espejo es sección. Eje óptico: recta horizontal que pasa por el centro de curvatura ( en ella se ubica el centro y el foco) Vértice óptico: centro del espejo.

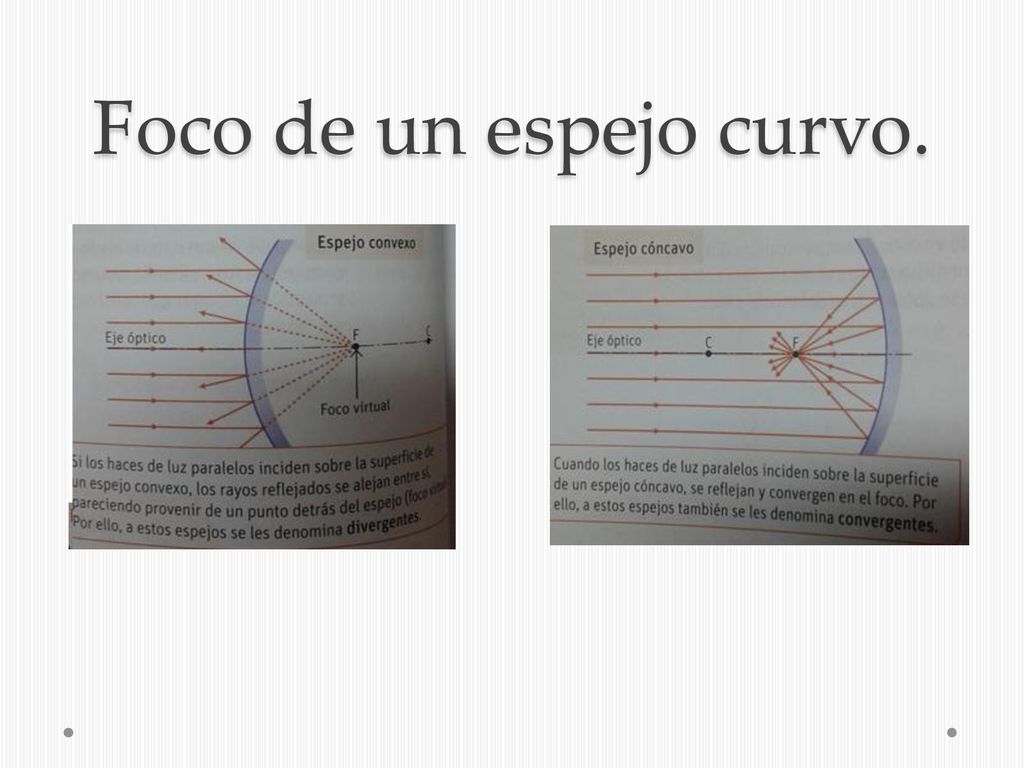

7 Foco de un espejo curvo.

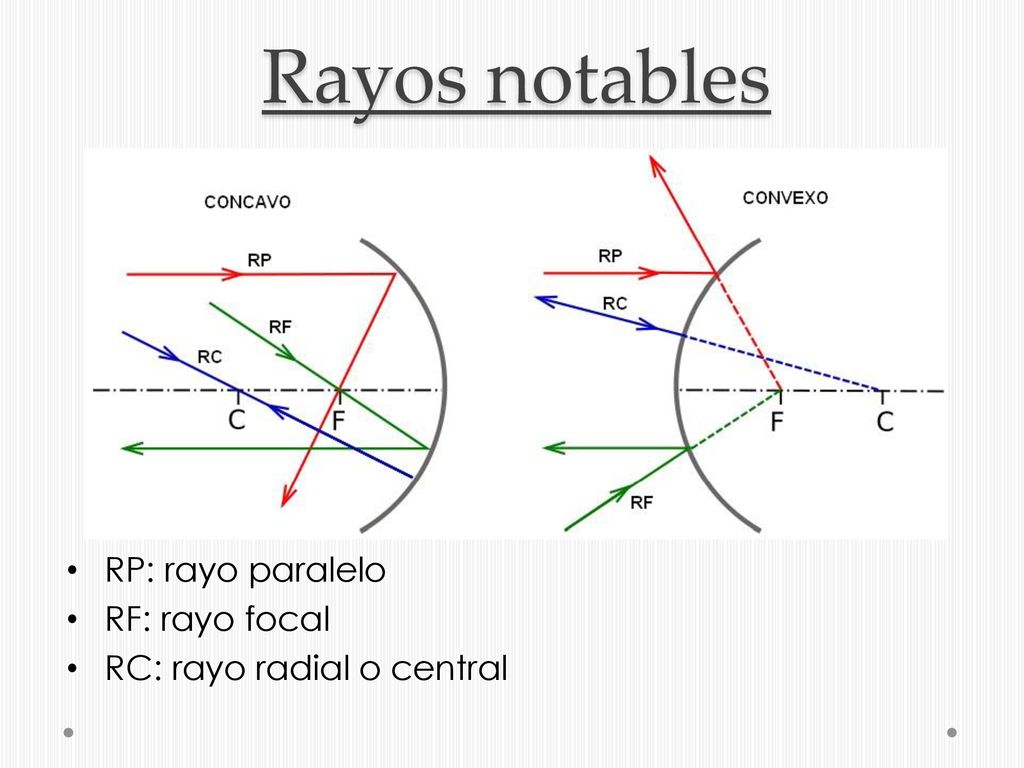

8 Rayos notables RP: rayo paralelo RF: rayo focal
RC: rayo radial o central

9 Formación de imágenes en espejos curvos

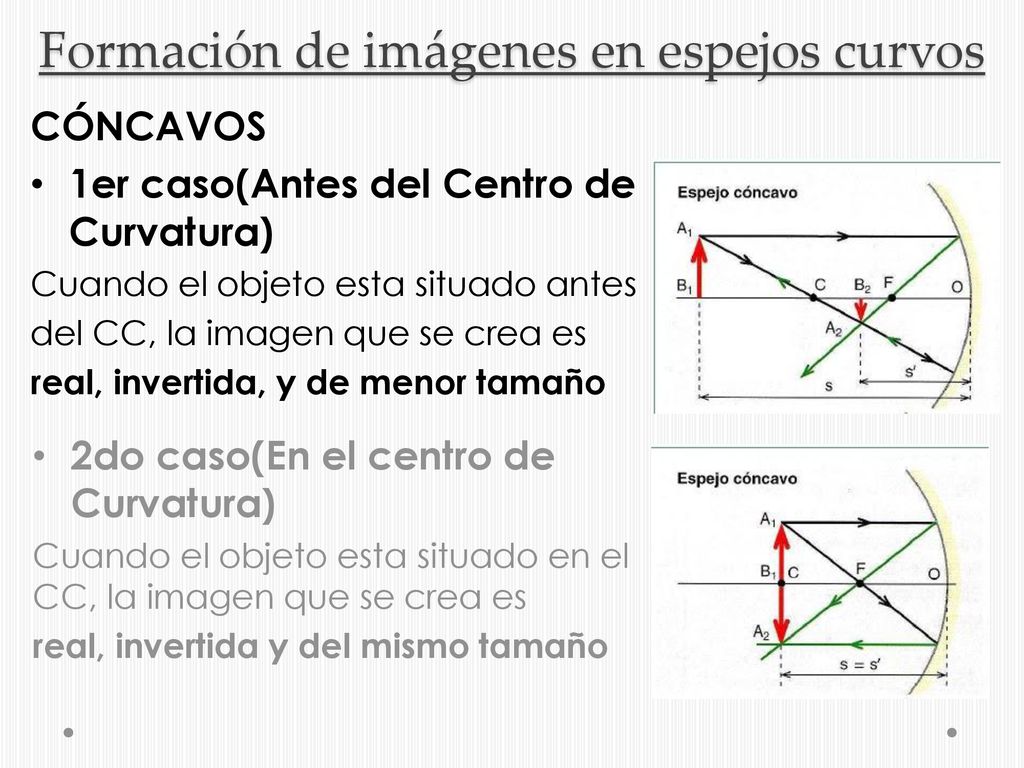

CÓNCAVOS 1er caso(Antes del Centro de Curvatura) Cuando el objeto esta situado antes del CC, la imagen que se crea es real, invertida, y de menor tamaño 2do caso(En el centro de Curvatura) Cuando el objeto esta situado en el CC, la imagen que se crea es real, invertida y del mismo tamaño

10 Formación de imágenes en espejos curvos

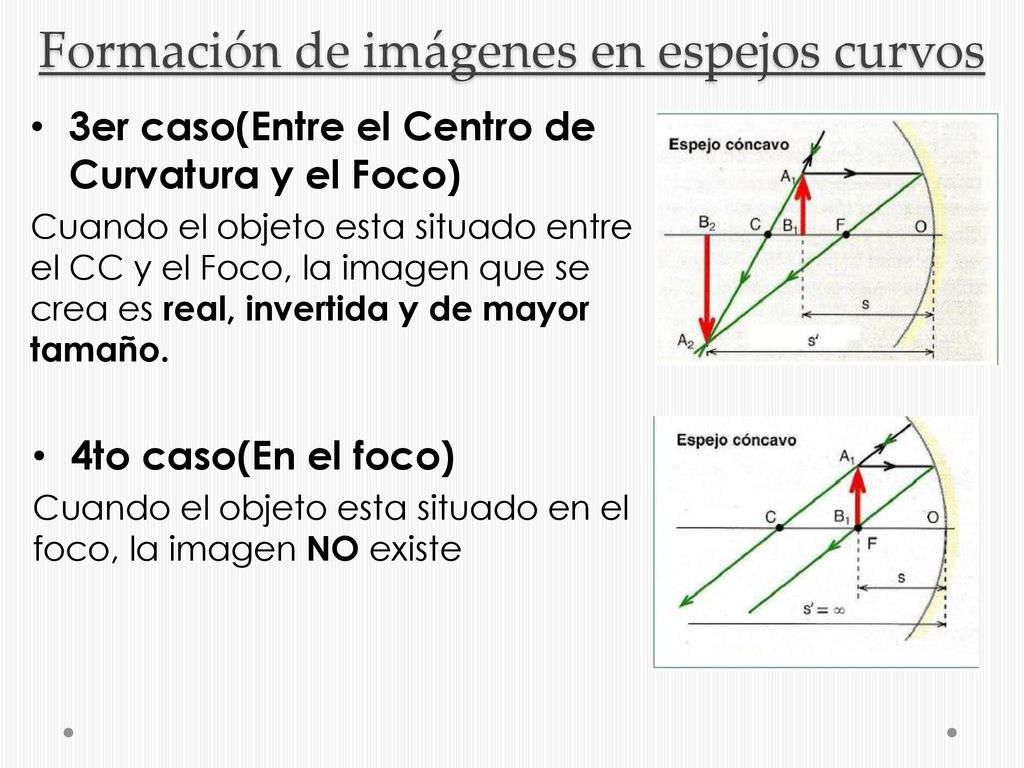

3er caso(Entre el Centro de Curvatura y el Foco) Cuando el objeto esta situado entre el CC y el Foco, la imagen que se crea es real, invertida y de mayor tamaño. 4to caso(En el foco) Cuando el objeto esta situado en el foco, la imagen NO existe

11 Formación de imágenes en espejos curvos

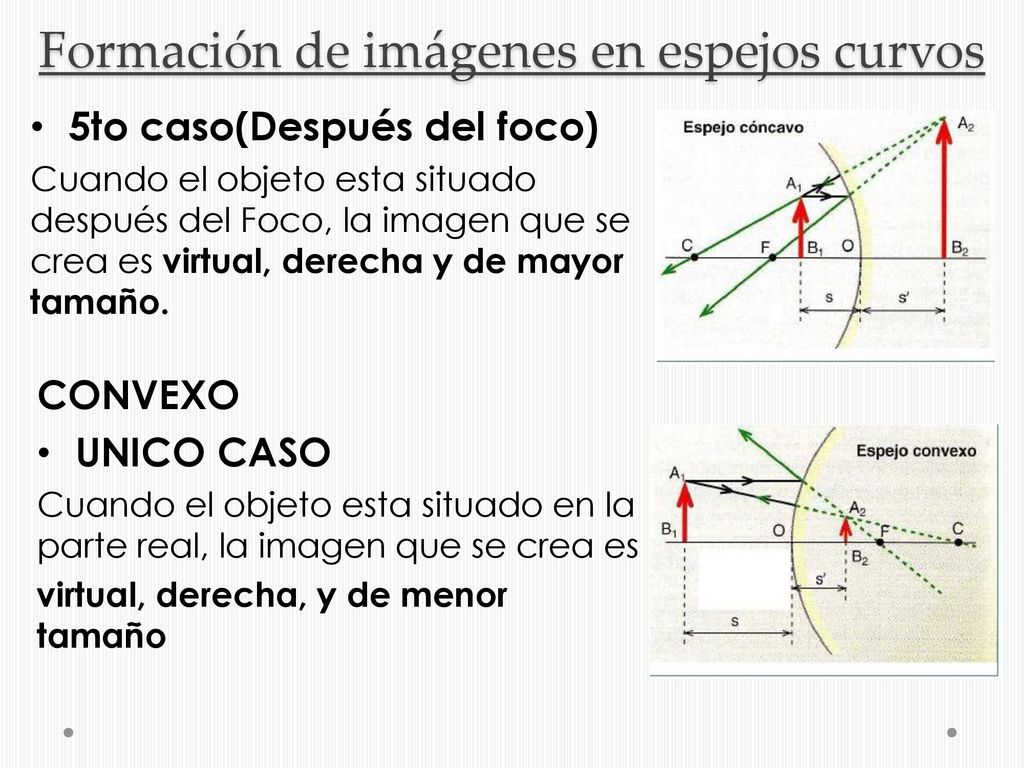

5to caso(Después del foco) Cuando el objeto esta situado después del Foco, la imagen que se crea es virtual, derecha y de mayor tamaño. CONVEXO UNICO CASO Cuando el objeto esta situado en la parte real, la imagen que se crea es virtual, derecha, y de menor tamaño

12 Aplicaciones de los espejos

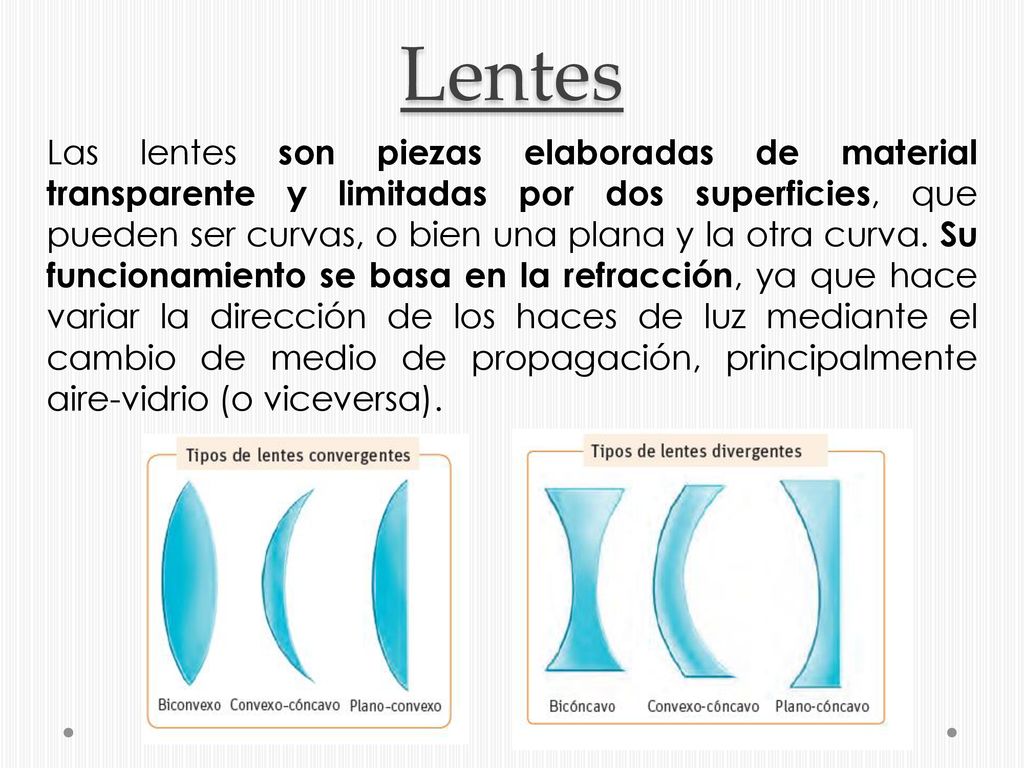

13 Lentes Las lentes son piezas elaboradas de material transparente y limitadas por dos superficies, que pueden ser curvas, o bien una plana y la otra curva. Su funcionamiento se basa en la refracción, ya que hace variar la dirección de los haces de luz mediante el cambio de medio de propagación, principalmente aire-vidrio (o viceversa).

14 Lentes convergentes Formación de imágenes

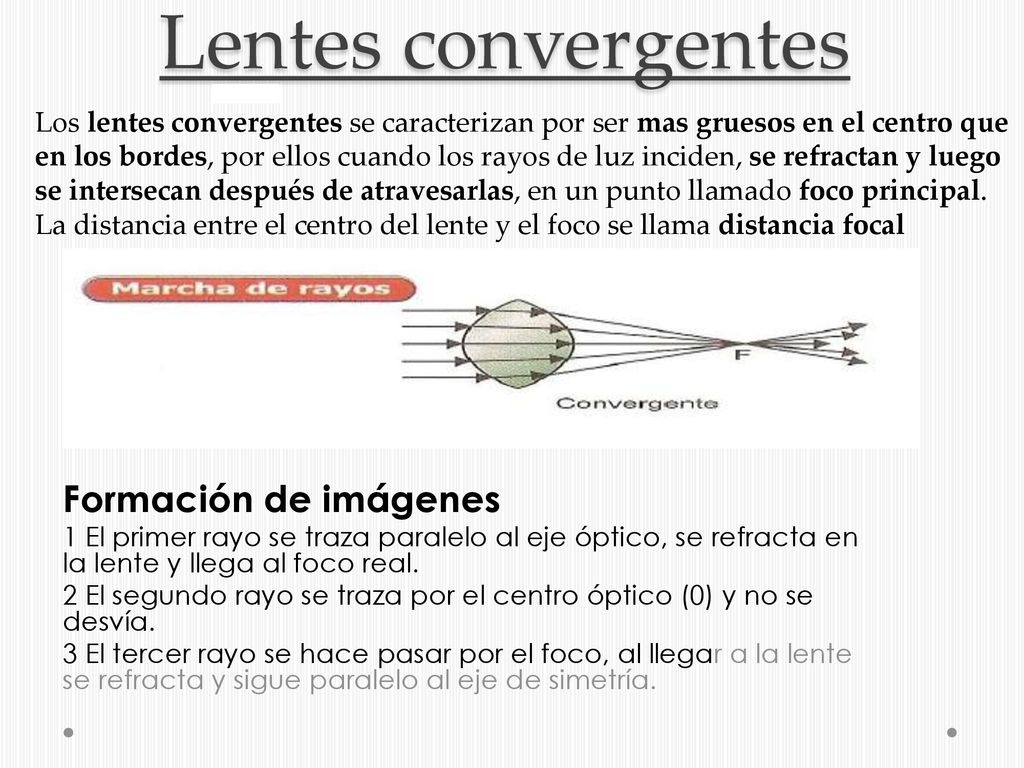

Los lentes convergentes se caracterizan por ser mas gruesos en el centro que en los bordes, por ellos cuando los rayos de luz inciden, se refractan y luego se intersecan después de atravesarlas, en un punto llamado foco principal. La distancia entre el centro del lente y el foco se llama distancia focal Formación de imágenes 1 El primer rayo se traza paralelo al eje óptico, se refracta en la lente y llega al foco real. 2 El segundo rayo se traza por el centro óptico (0) y no se desvía. 3 El tercer rayo se hace pasar por el foco, al llegar a la lente se refracta y sigue paralelo al eje de simetría.

15 Formación de imágenes en lentes convergentes

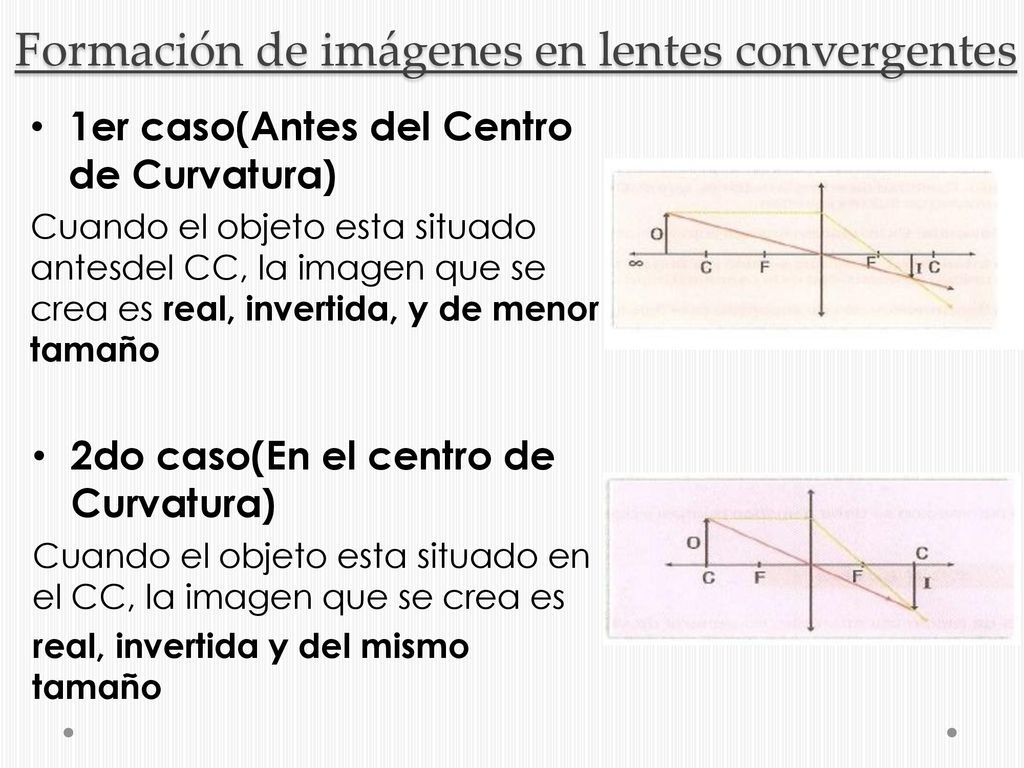

1er caso(Antes del Centro de Curvatura) Cuando el objeto esta situado antesdel CC, la imagen que se crea es real, invertida, y de menor tamaño 2do caso(En el centro de Curvatura) Cuando el objeto esta situado en el CC, la imagen que se crea es real, invertida y del mismo tamaño

16 Formación de imágenes en lentes convergentes

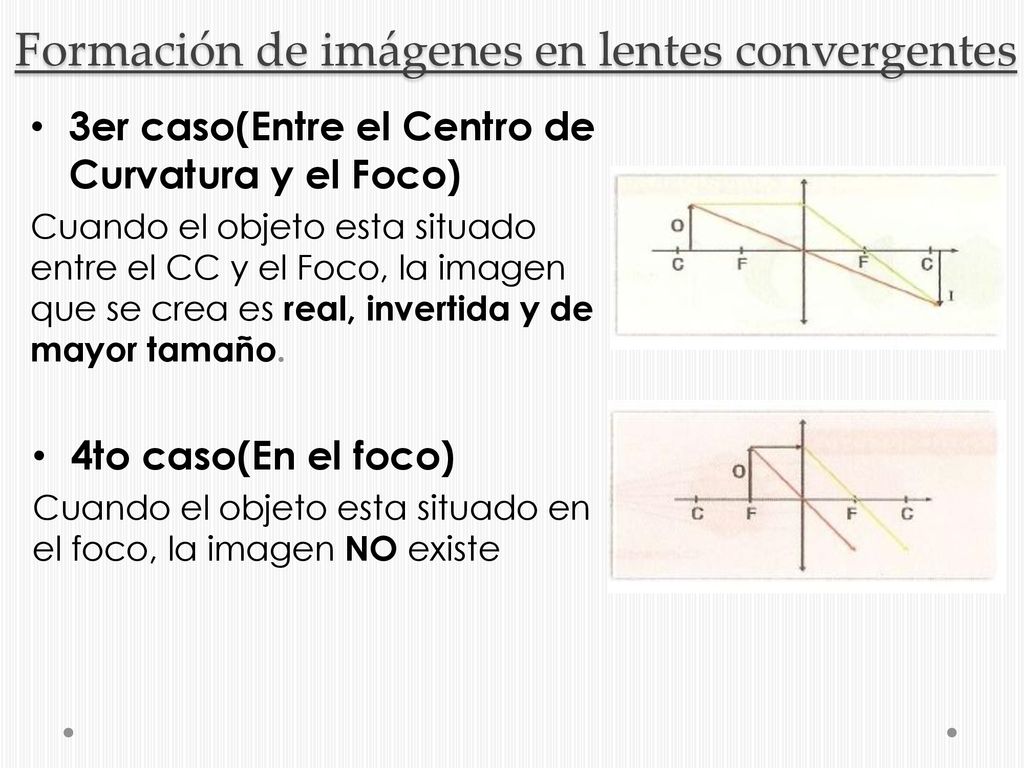

3er caso(Entre el Centro de Curvatura y el Foco) Cuando el objeto esta situado entre el CC y el Foco, la imagen que se crea es real, invertida y de mayor tamaño. 4to caso(En el foco) Cuando el objeto esta situado en el foco, la imagen NO existe

17 Formación de imágenes en lentes convergentes

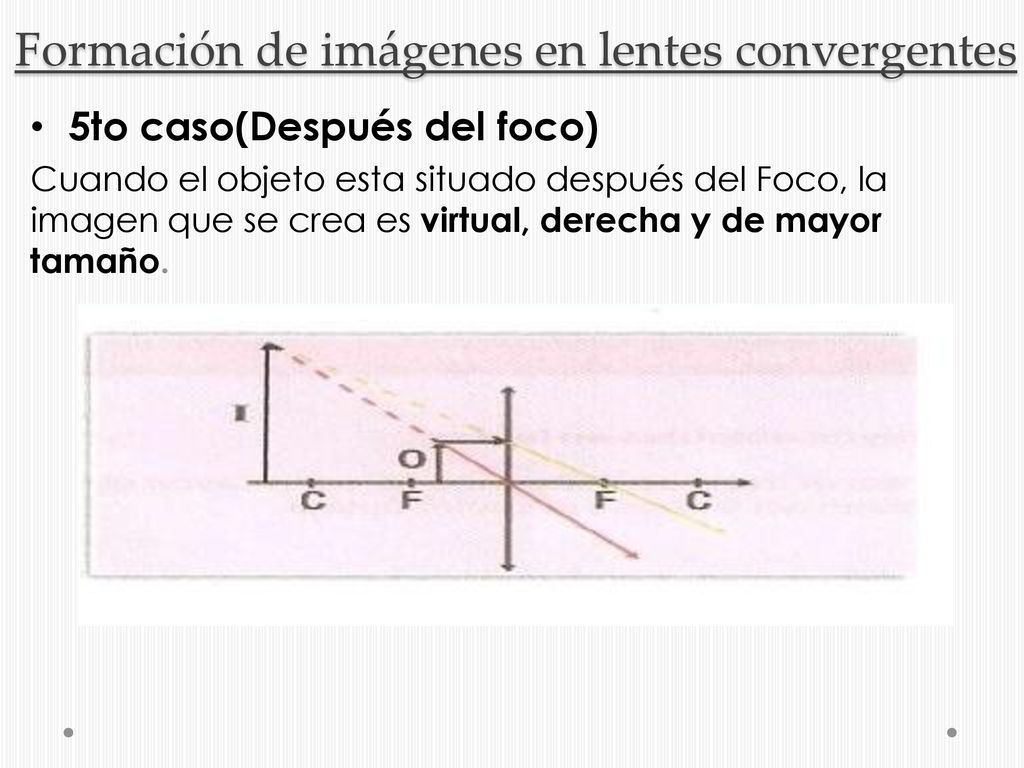

5to caso(Después del foco) Cuando el objeto esta situado después del Foco, la imagen que se crea es virtual, derecha y de mayor tamaño.

18 Aplicación de lentes convergentes

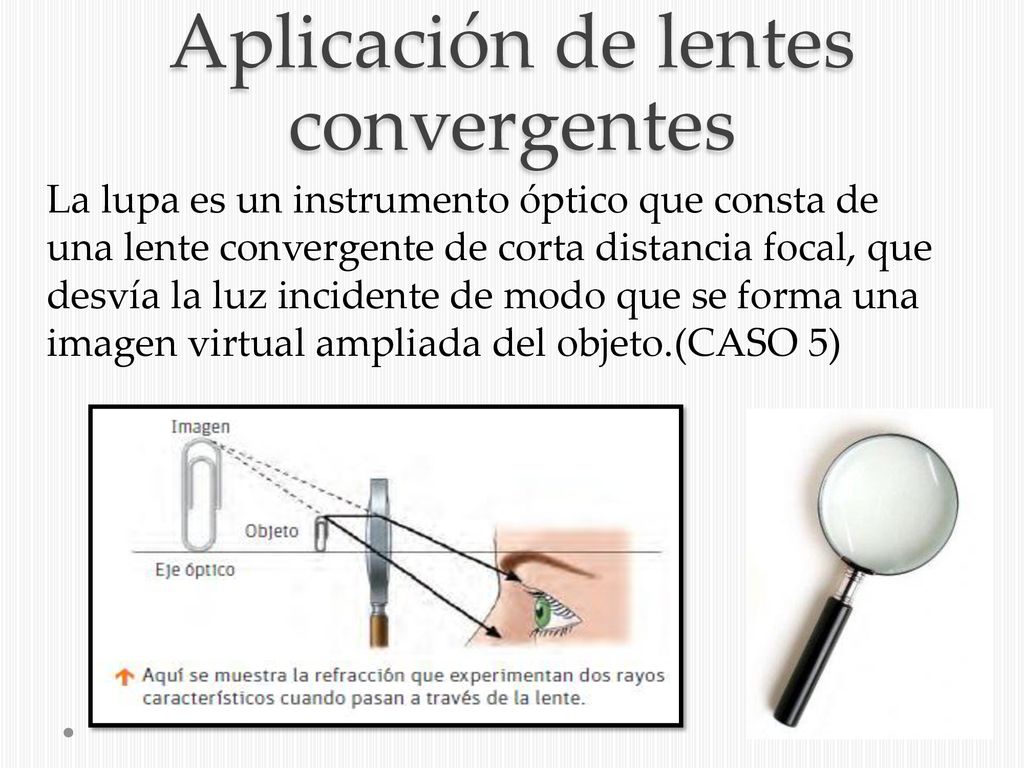

La lupa es un instrumento óptico que consta de una lente convergente de corta distancia focal, que desvía la luz incidente de modo que se forma una imagen virtual ampliada del objeto.(CASO 5)

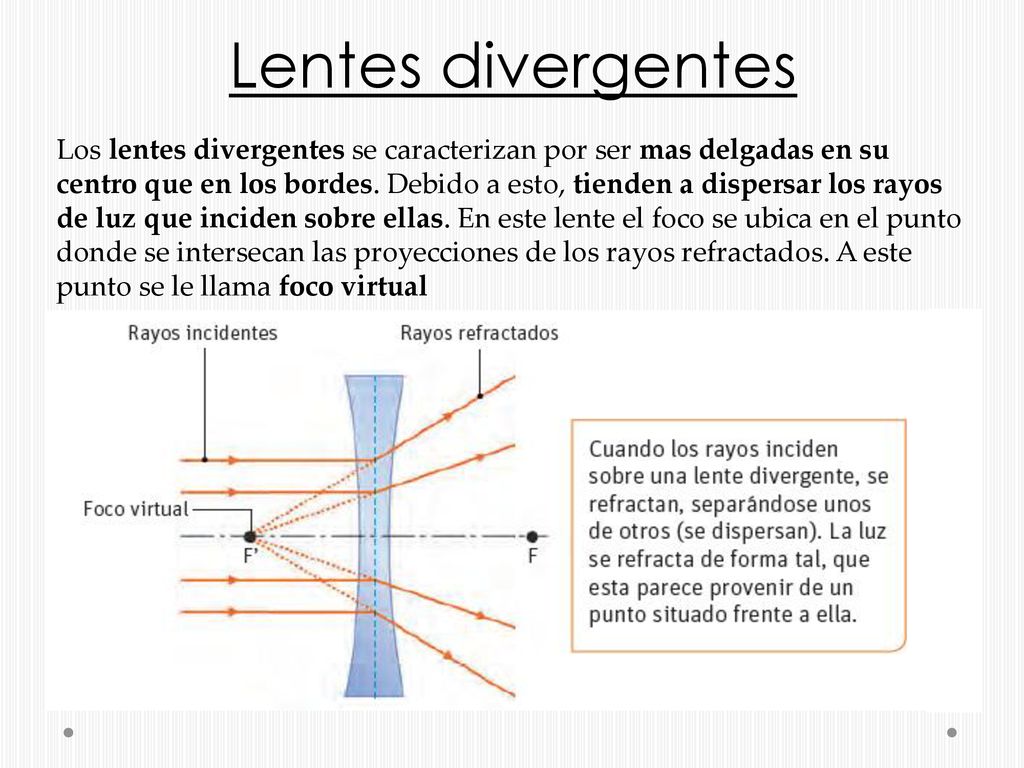

19 Lentes divergentes Los lentes divergentes se caracterizan por ser mas delgadas en su centro que en los bordes. Debido a esto, tienden a dispersar los rayos de luz que inciden sobre ellas. En este lente el foco se ubica en el punto donde se intersecan las proyecciones de los rayos refractados. A este punto se le llama foco virtual

20 Formación de imágenes en lentes divergentes

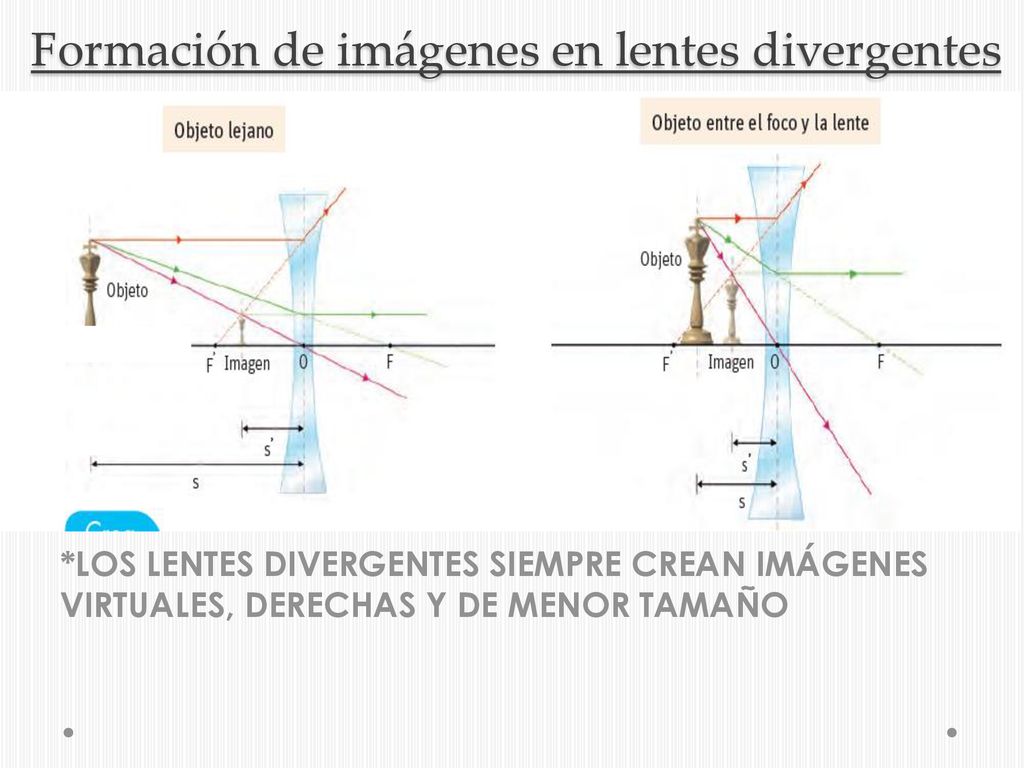

*LOS LENTES DIVERGENTES SIEMPRE CREAN IMÁGENES VIRTUALES, DERECHAS Y DE MENOR TAMAÑO

21 Aplicación de lentes divergentes
La cámara es un instrumento óptico que consta de una lente bicóncava y una biconvexa que producen una imagen virtual y no invertida; algunas llevan una línea brillante en sus márgenes para delimitar la zona de encuadre.
