1 Profesor: Francisco Soto P.
Ejercicios guía Nº 1. Profesor: Francisco Soto P.

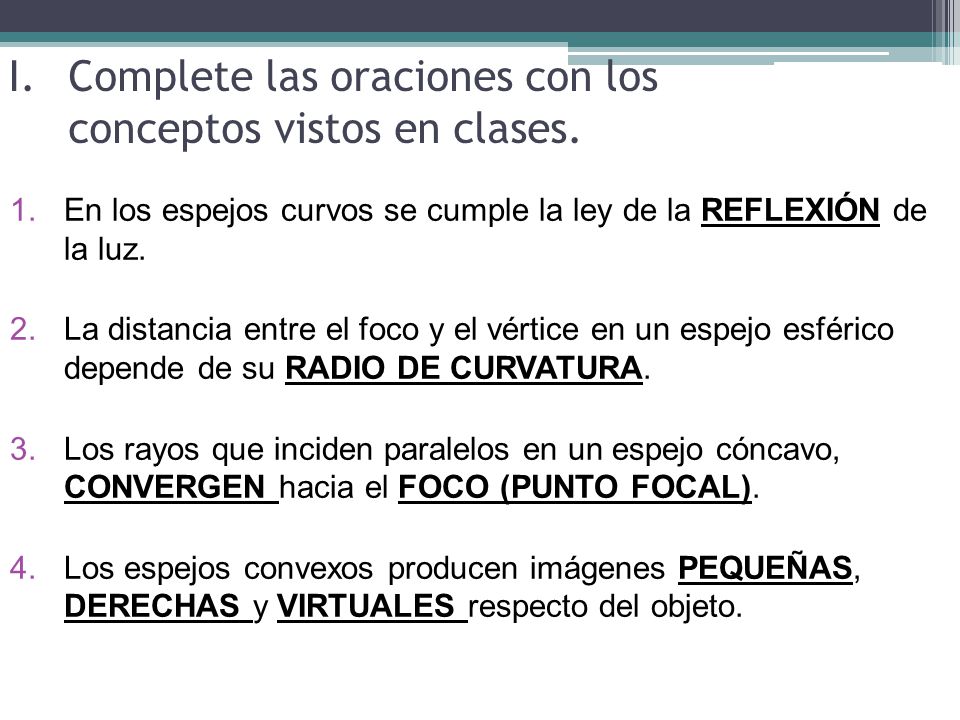

2 Complete las oraciones con los conceptos vistos en clases.
En los espejos curvos se cumple la ley de la REFLEXIÓN de la luz. La distancia entre el foco y el vértice en un espejo esférico depende de su RADIO DE CURVATURA. Los rayos que inciden paralelos en un espejo cóncavo, CONVERGEN hacia el FOCO (PUNTO FOCAL). Los espejos convexos producen imágenes PEQUEÑAS, DERECHAS y VIRTUALES respecto del objeto.

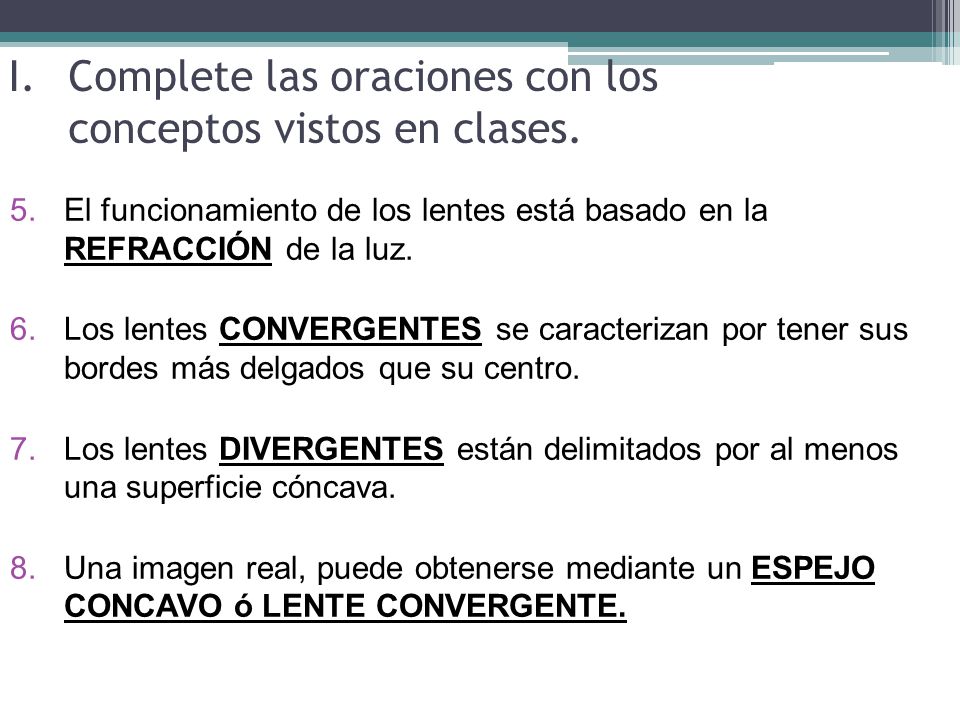

3 Complete las oraciones con los conceptos vistos en clases.
El funcionamiento de los lentes está basado en la REFRACCIÓN de la luz. Los lentes CONVERGENTES se caracterizan por tener sus bordes más delgados que su centro. Los lentes DIVERGENTES están delimitados por al menos una superficie cóncava. Una imagen real, puede obtenerse mediante un ESPEJO CONCAVO ó LENTE CONVERGENTE.

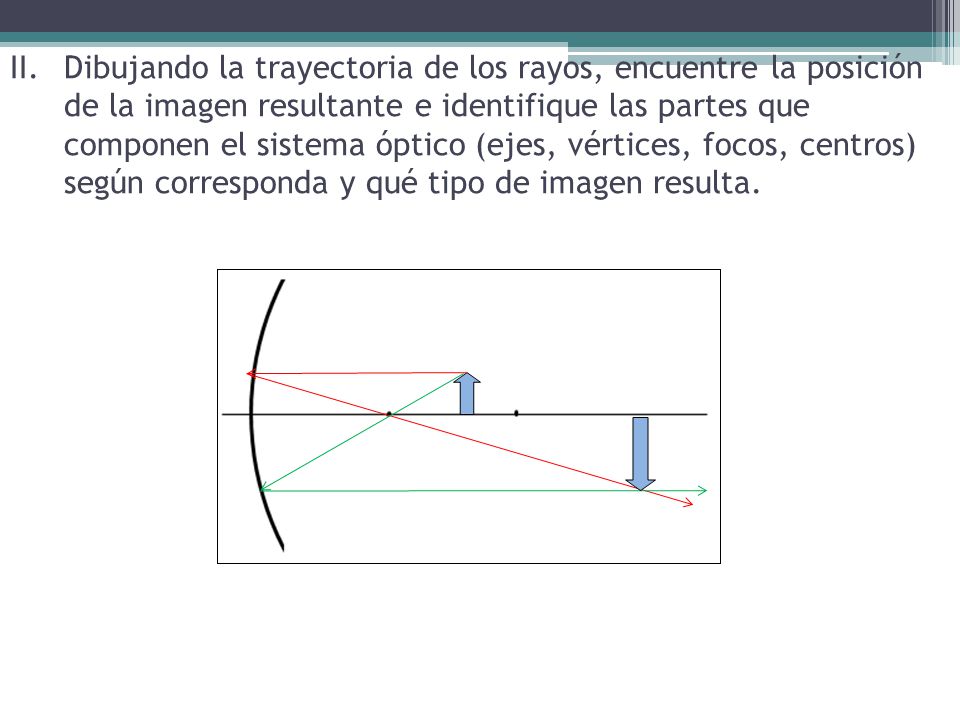

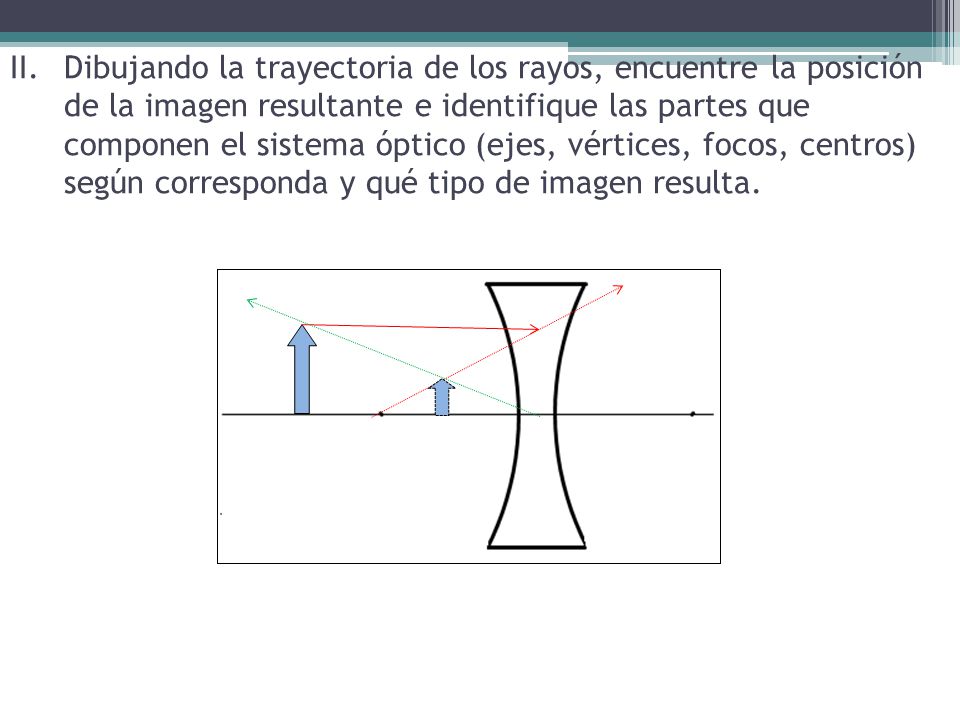

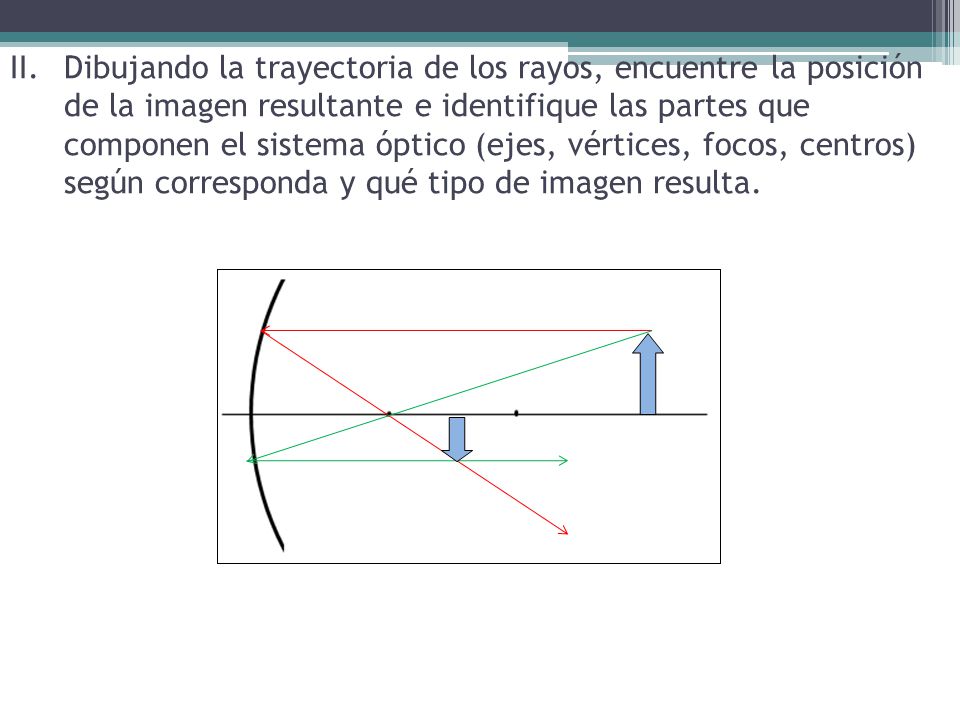

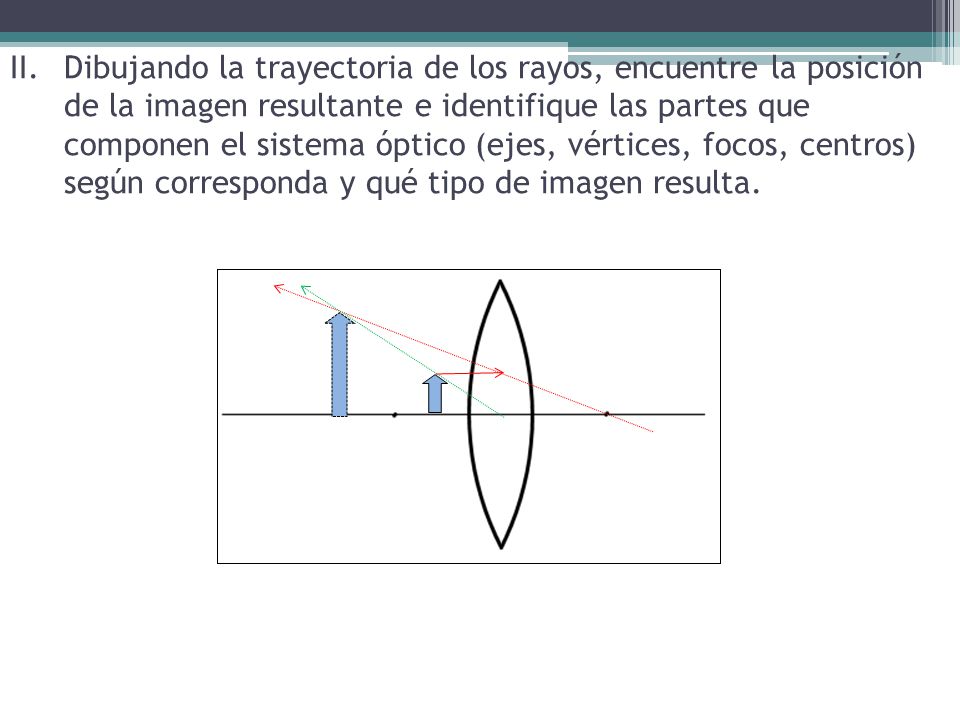

4 Dibujando la trayectoria de los rayos, encuentre la posición de la imagen resultante e identifique las partes que componen el sistema óptico (ejes, vértices, focos, centros) según corresponda y qué tipo de imagen resulta.

5 Dibujando la trayectoria de los rayos, encuentre la posición de la imagen resultante e identifique las partes que componen el sistema óptico (ejes, vértices, focos, centros) según corresponda y qué tipo de imagen resulta.

6 Dibujando la trayectoria de los rayos, encuentre la posición de la imagen resultante e identifique las partes que componen el sistema óptico (ejes, vértices, focos, centros) según corresponda y qué tipo de imagen resulta.

7 Dibujando la trayectoria de los rayos, encuentre la posición de la imagen resultante e identifique las partes que componen el sistema óptico (ejes, vértices, focos, centros) según corresponda y qué tipo de imagen resulta.

8 Dibujando la trayectoria de los rayos, encuentre la posición de la imagen resultante e identifique las partes que componen el sistema óptico (ejes, vértices, focos, centros) según corresponda y qué tipo de imagen resulta.

9 Dibujando la trayectoria de los rayos, encuentre la posición de la imagen resultante e identifique las partes que componen el sistema óptico (ejes, vértices, focos, centros) según corresponda y qué tipo de imagen resulta.

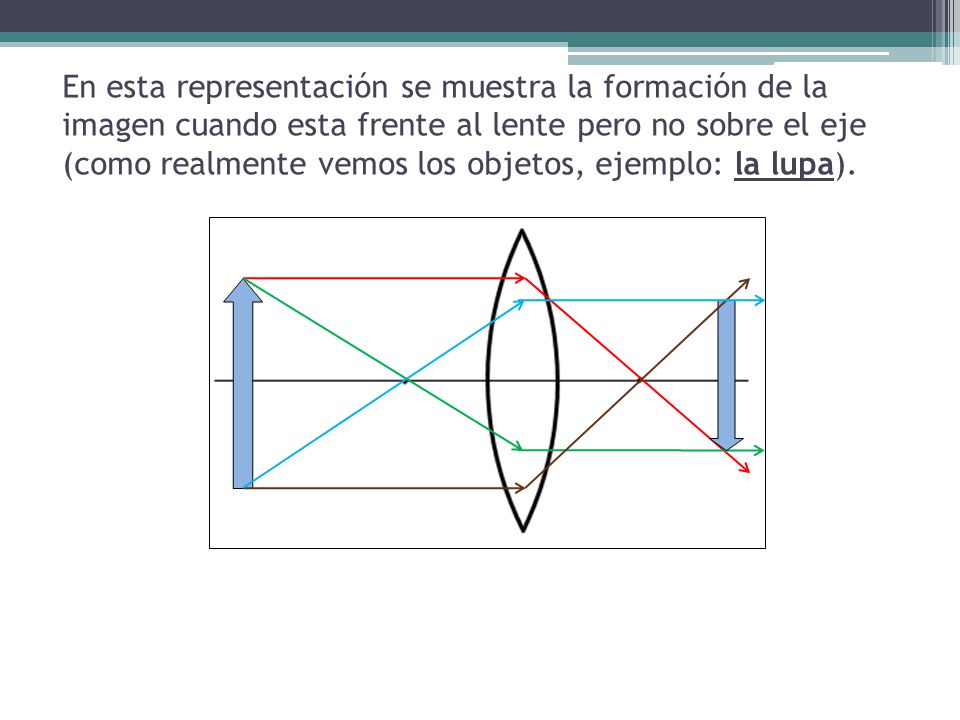

10 En esta representación se muestra la formación de la imagen cuando esta frente al lente pero no sobre el eje (como realmente vemos los objetos, ejemplo: la lupa).
