Control de la energía peligrosa

Presentación del tema: "Control de la energía peligrosa"— Transcripción de la presentación:

1 Control de la energía peligrosa
Procedimiento de Tarjeta/Candado Dr. Jorge Ruiz Díaz

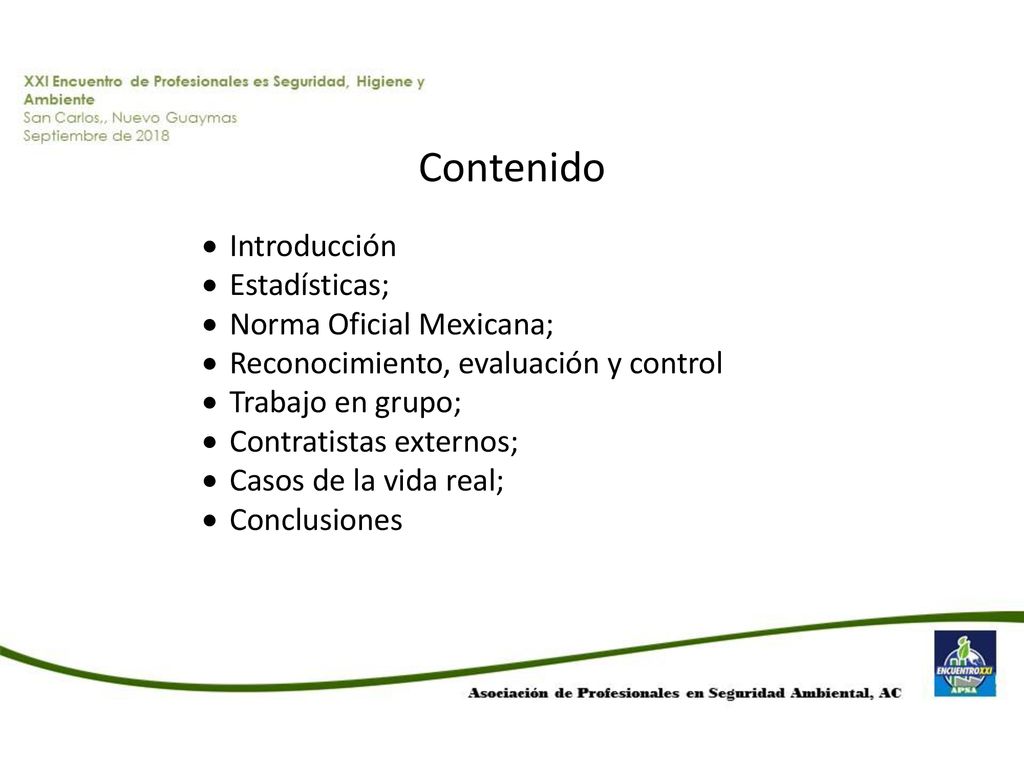

2 Contenido Introducción Estadísticas; Norma Oficial Mexicana;
Reconocimiento, evaluación y control Trabajo en grupo; Contratistas externos; Casos de la vida real; Conclusiones

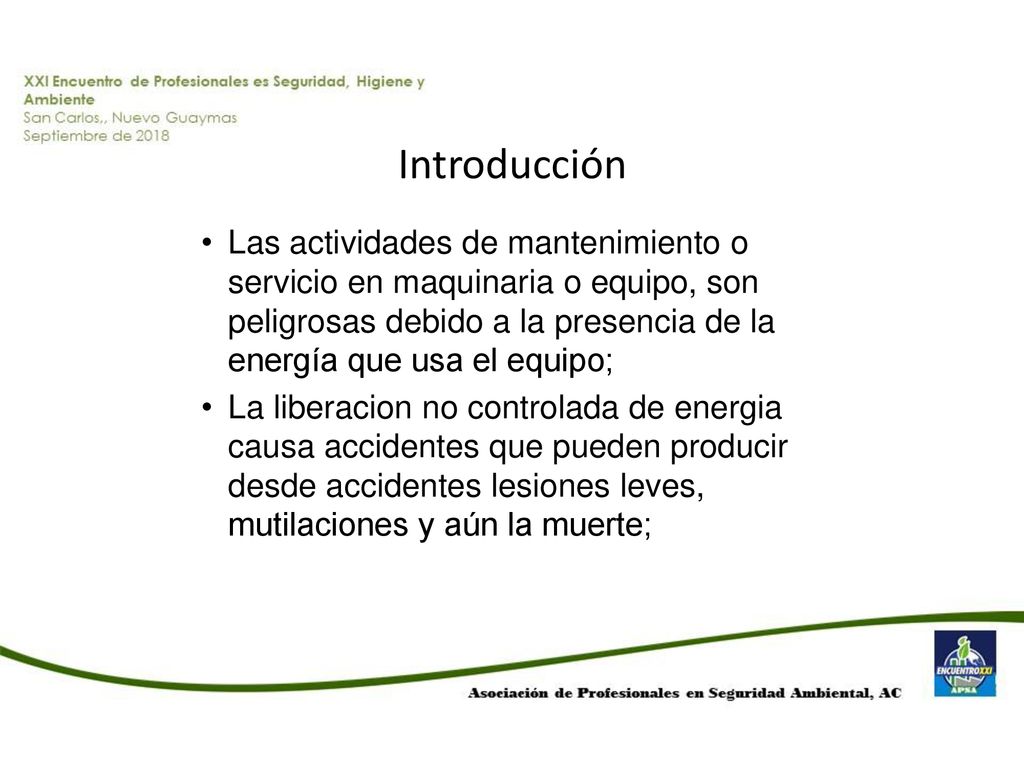

3 Introducción Las actividades de mantenimiento o servicio en maquinaria o equipo, son peligrosas debido a la presencia de la energía que usa el equipo; La liberacion no controlada de energia causa accidentes que pueden producir desde accidentes lesiones leves, mutilaciones y aún la muerte;

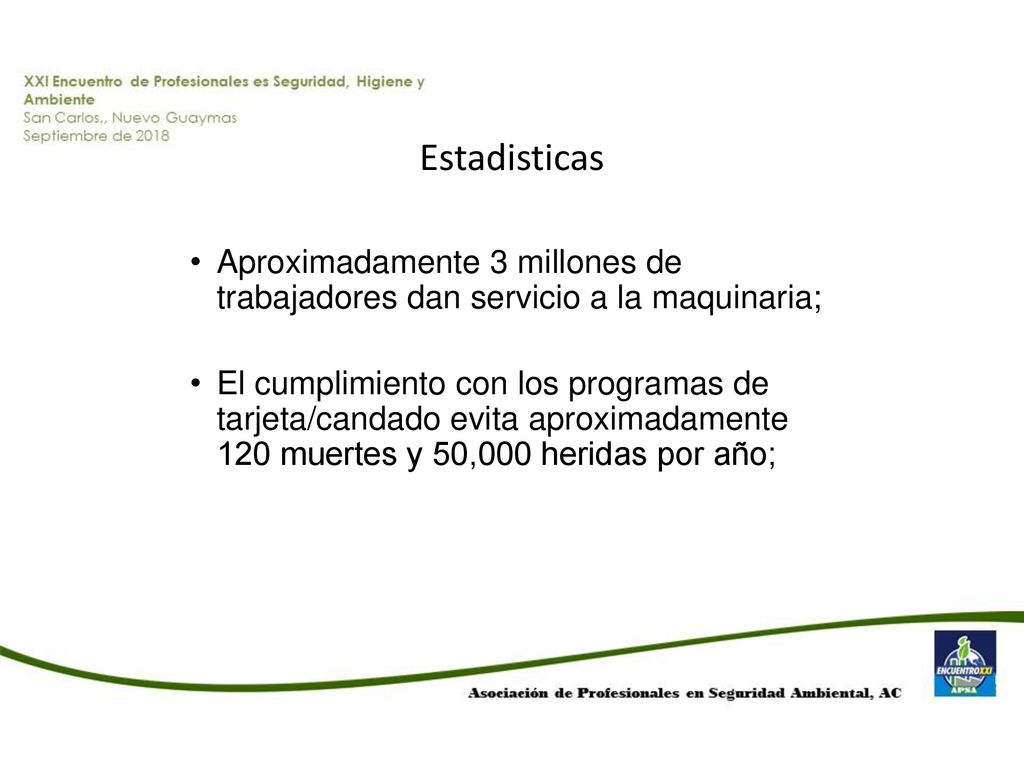

4 Estadisticas Aproximadamente 3 millones de trabajadores dan servicio a la maquinaria; El cumplimiento con los programas de tarjeta/candado evita aproximadamente 120 muertes y 50,000 heridas por año;

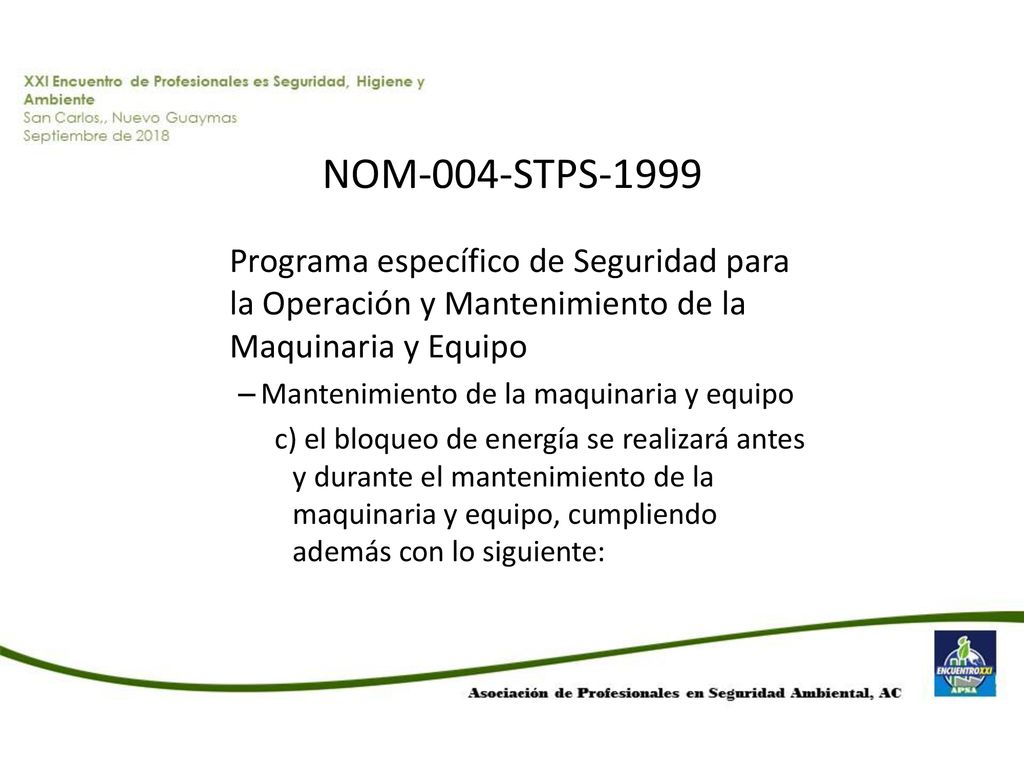

5 NOM-004-STPS-1999 Mantenimiento de la maquinaria y equipo
Programa específico de Seguridad para la Operación y Mantenimiento de la Maquinaria y Equipo Mantenimiento de la maquinaria y equipo c) el bloqueo de energía se realizará antes y durante el mantenimiento de la maquinaria y equipo, cumpliendo además con lo siguiente:

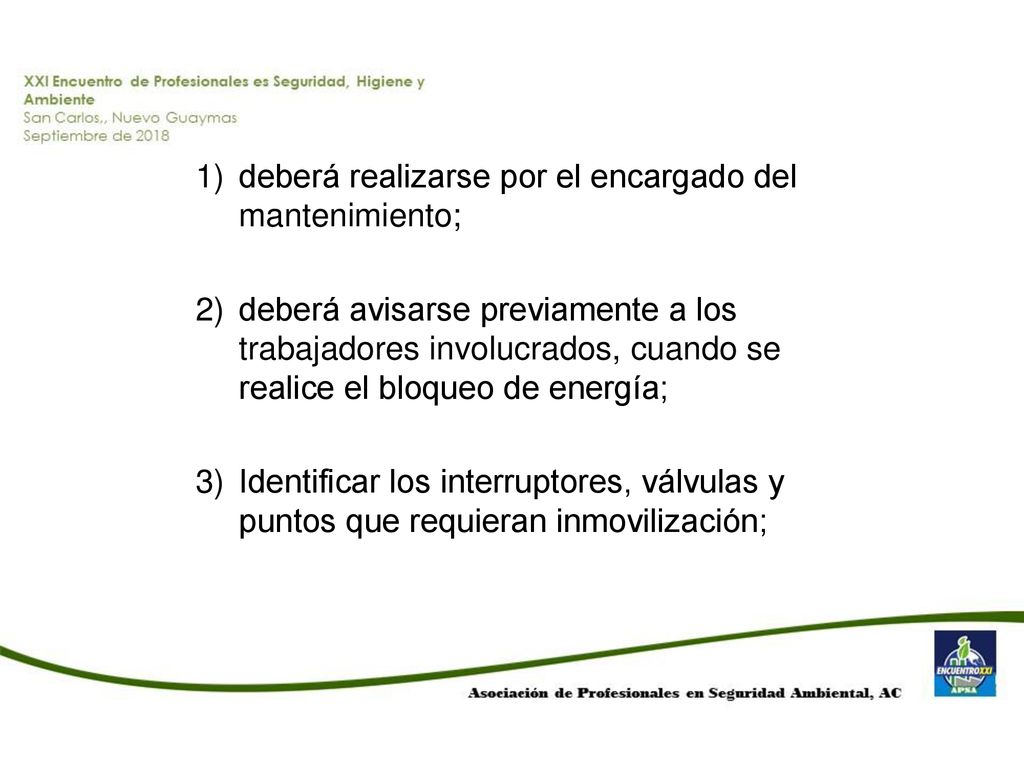

6 deberá realizarse por el encargado del mantenimiento;
deberá avisarse previamente a los trabajadores involucrados, cuando se realice el bloqueo de energía; Identificar los interruptores, válvulas y puntos que requieran inmovilización;

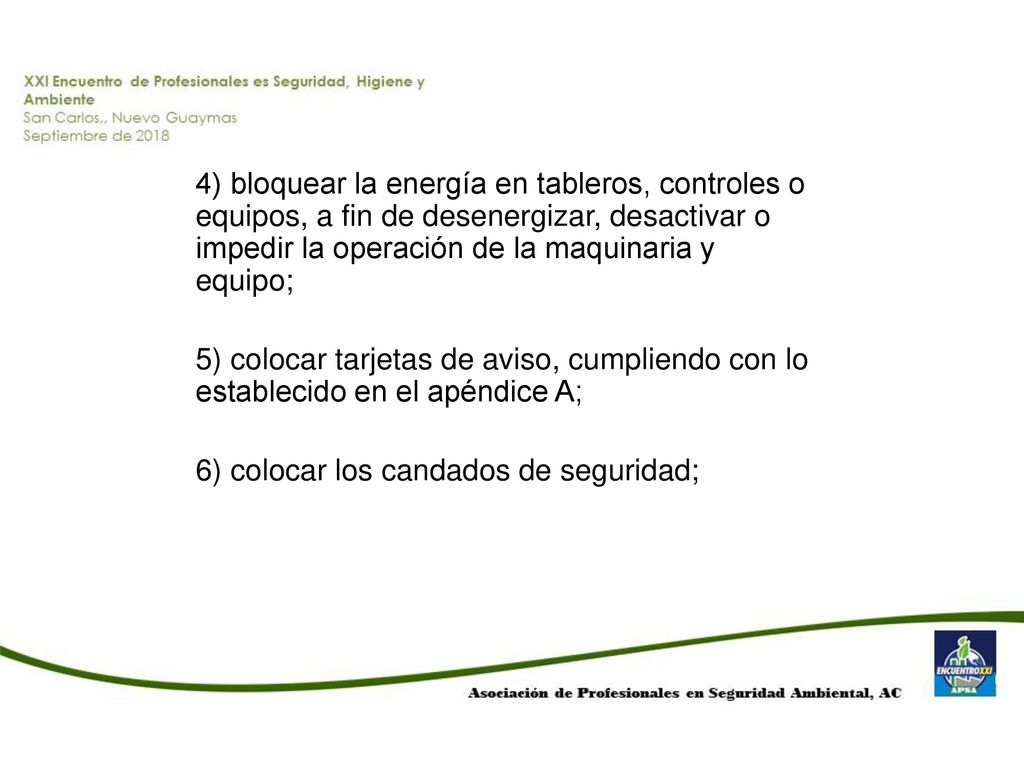

7 4) bloquear la energía en tableros, controles o equipos, a fin de desenergizar, desactivar o impedir la operación de la maquinaria y equipo; 5) colocar tarjetas de aviso, cumpliendo con lo establecido en el apéndice A; 6) colocar los candados de seguridad;

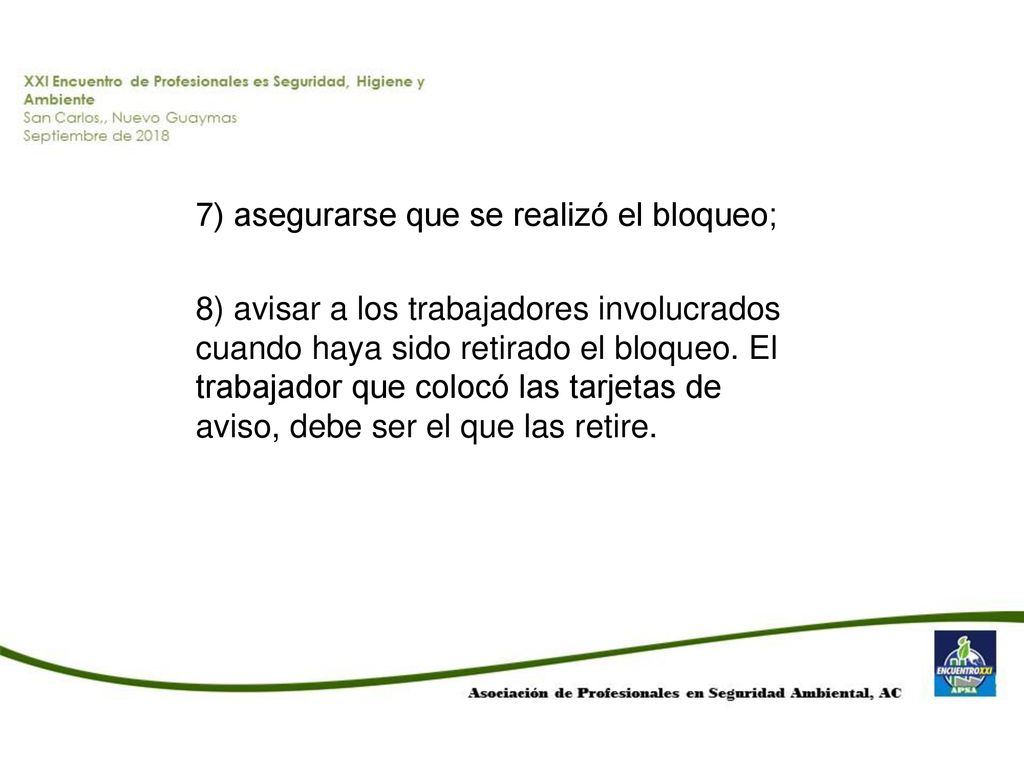

8 7) asegurarse que se realizó el bloqueo;
8) avisar a los trabajadores involucrados cuando haya sido retirado el bloqueo. El trabajador que colocó las tarjetas de aviso, debe ser el que las retire.

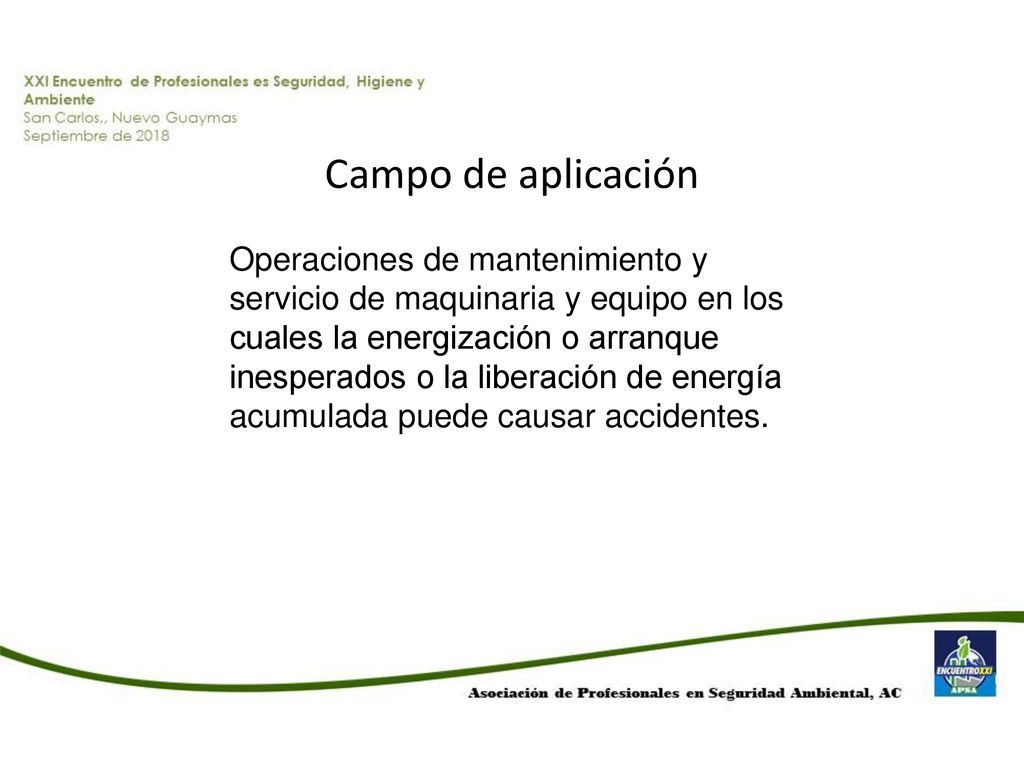

9 Campo de aplicación Operaciones de mantenimiento y servicio de maquinaria y equipo en los cuales la energización o arranque inesperados o la liberación de energía acumulada puede causar accidentes.

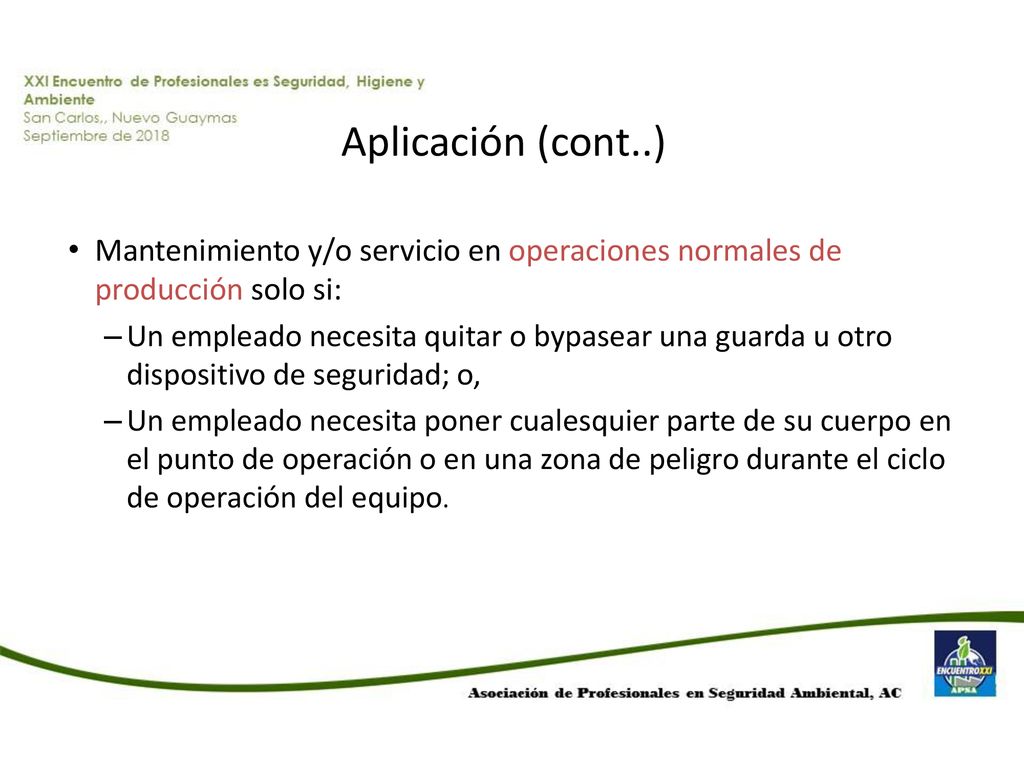

10 Aplicación (cont..) Mantenimiento y/o servicio en operaciones normales de producción solo si: Un empleado necesita quitar o bypasear una guarda u otro dispositivo de seguridad; o, Un empleado necesita poner cualesquier parte de su cuerpo en el punto de operación o en una zona de peligro durante el ciclo de operación del equipo.

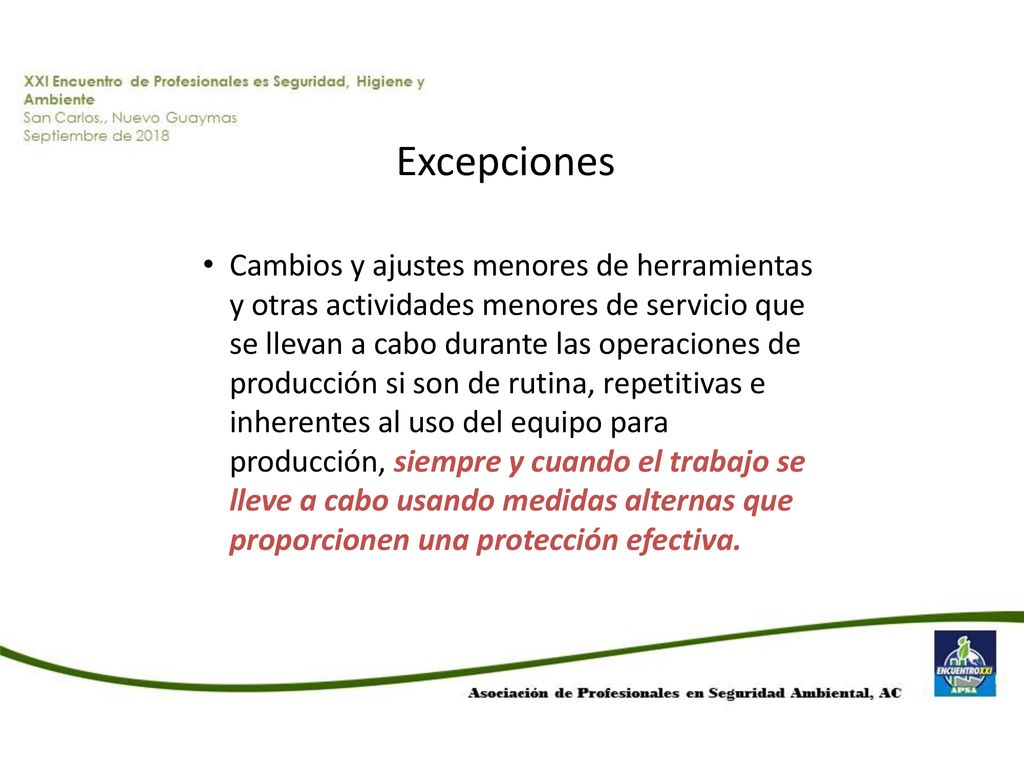

11 Excepciones Cambios y ajustes menores de herramientas y otras actividades menores de servicio que se llevan a cabo durante las operaciones de producción si son de rutina, repetitivas e inherentes al uso del equipo para producción, siempre y cuando el trabajo se lleve a cabo usando medidas alternas que proporcionen una protección efectiva.

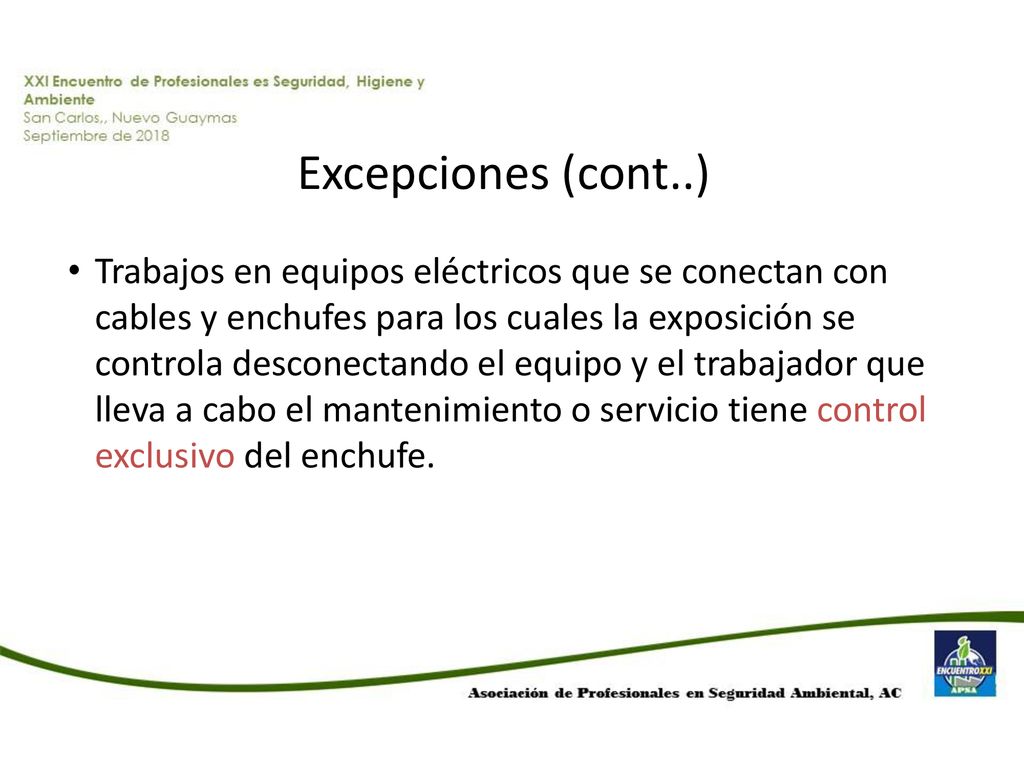

12 Excepciones (cont..) Trabajos en equipos eléctricos que se conectan con cables y enchufes para los cuales la exposición se controla desconectando el equipo y el trabajador que lleva a cabo el mantenimiento o servicio tiene control exclusivo del enchufe.

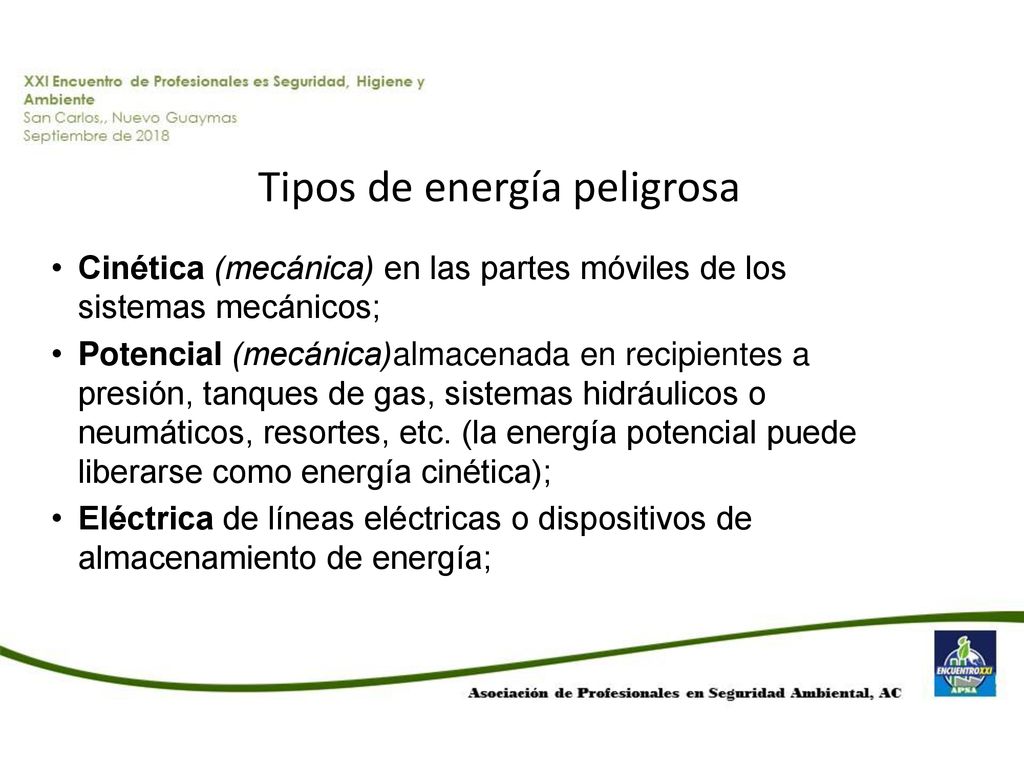

13 Tipos de energía peligrosa
Cinética (mecánica) en las partes móviles de los sistemas mecánicos; Potencial (mecánica)almacenada en recipientes a presión, tanques de gas, sistemas hidráulicos o neumáticos, resortes, etc. (la energía potencial puede liberarse como energía cinética); Eléctrica de líneas eléctricas o dispositivos de almacenamiento de energía;

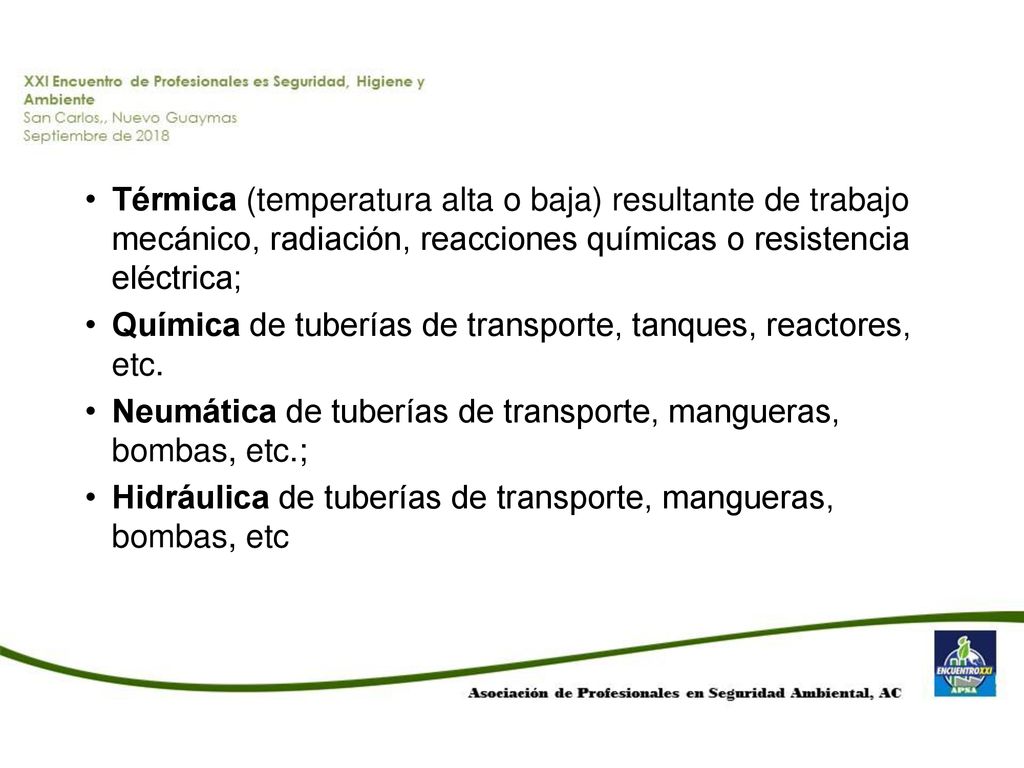

14 Térmica (temperatura alta o baja) resultante de trabajo mecánico, radiación, reacciones químicas o resistencia eléctrica; Química de tuberías de transporte, tanques, reactores, etc. Neumática de tuberías de transporte, mangueras, bombas, etc.; Hidráulica de tuberías de transporte, mangueras, bombas, etc

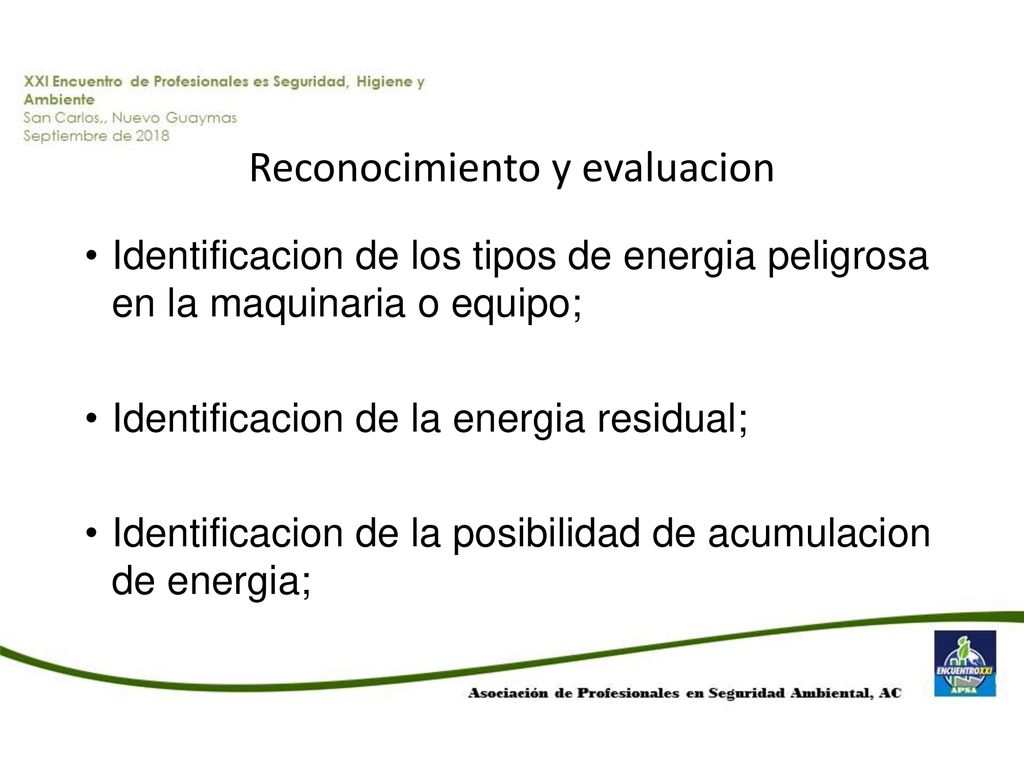

15 Reconocimiento y evaluacion
Identificacion de los tipos de energia peligrosa en la maquinaria o equipo; Identificacion de la energia residual; Identificacion de la posibilidad de acumulacion de energia;

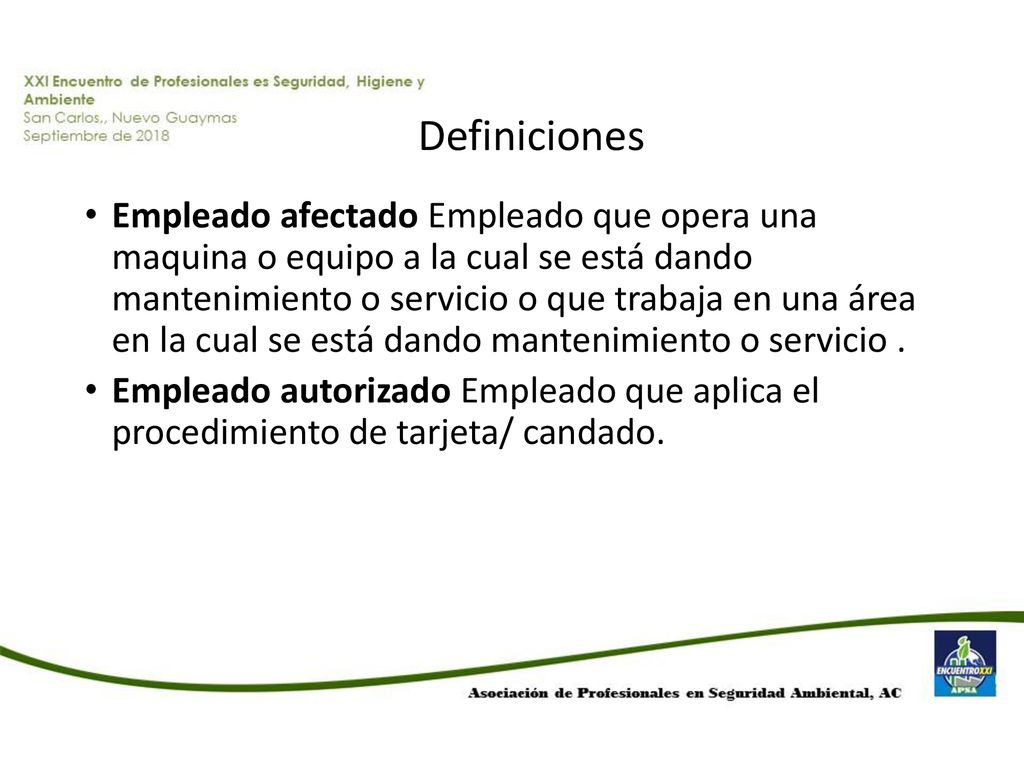

16 Definiciones Empleado afectado Empleado que opera una maquina o equipo a la cual se está dando mantenimiento o servicio o que trabaja en una área en la cual se está dando mantenimiento o servicio . Empleado autorizado Empleado que aplica el procedimiento de tarjeta/ candado.

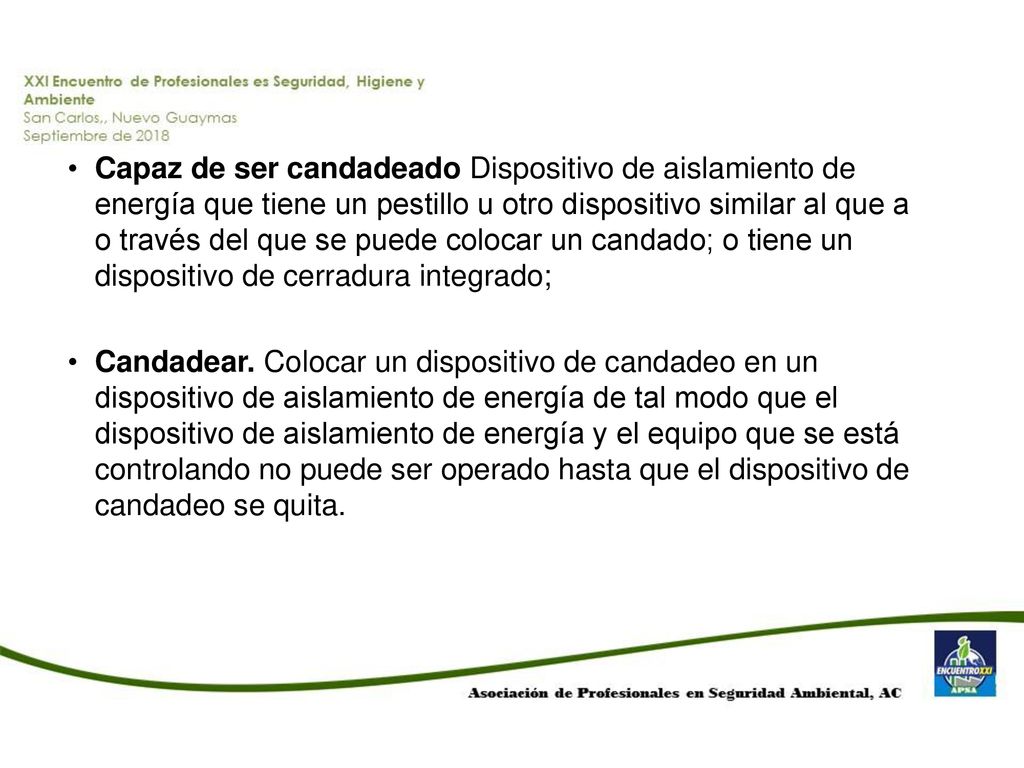

17 Capaz de ser candadeado Dispositivo de aislamiento de energía que tiene un pestillo u otro dispositivo similar al que a o través del que se puede colocar un candado; o tiene un dispositivo de cerradura integrado; Candadear. Colocar un dispositivo de candadeo en un dispositivo de aislamiento de energía de tal modo que el dispositivo de aislamiento de energía y el equipo que se está controlando no puede ser operado hasta que el dispositivo de candadeo se quita.

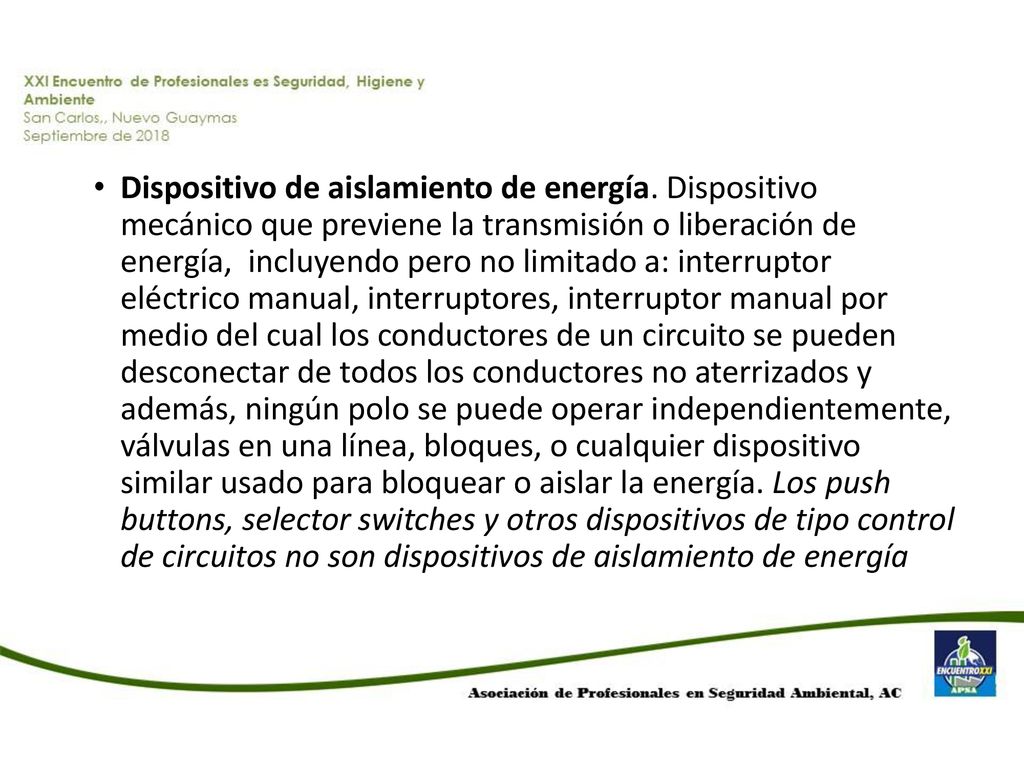

18 Dispositivo de aislamiento de energía
Dispositivo de aislamiento de energía. Dispositivo mecánico que previene la transmisión o liberación de energía, incluyendo pero no limitado a: interruptor eléctrico manual, interruptores, interruptor manual por medio del cual los conductores de un circuito se pueden desconectar de todos los conductores no aterrizados y además, ningún polo se puede operar independientemente, válvulas en una línea, bloques, o cualquier dispositivo similar usado para bloquear o aislar la energía. Los push buttons, selector switches y otros dispositivos de tipo control de circuitos no son dispositivos de aislamiento de energía

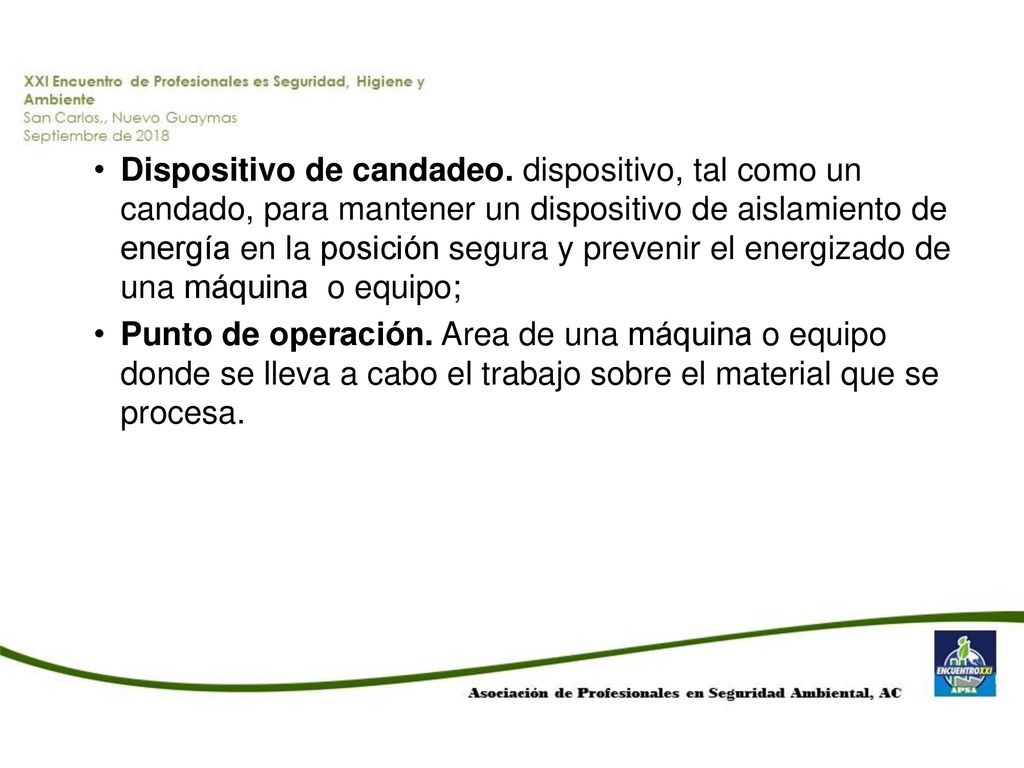

19 Dispositivo de candadeo
Dispositivo de candadeo. dispositivo, tal como un candado, para mantener un dispositivo de aislamiento de energía en la posición segura y prevenir el energizado de una máquina o equipo; Punto de operación. Area de una máquina o equipo donde se lleva a cabo el trabajo sobre el material que se procesa.

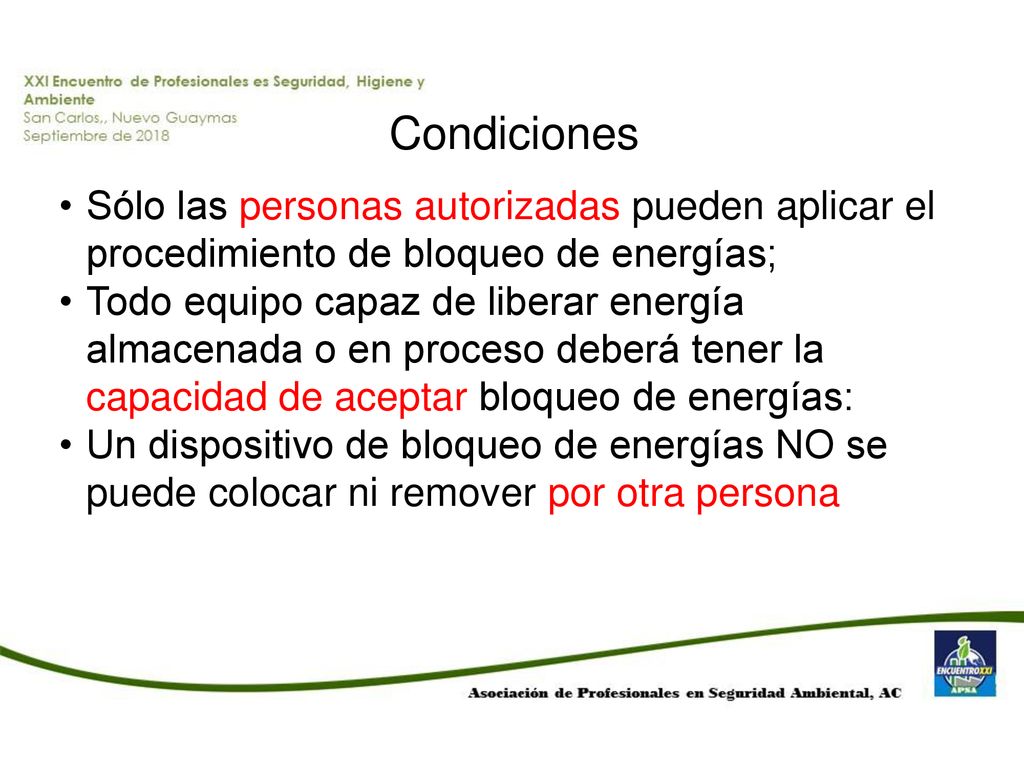

20 Condiciones Sólo las personas autorizadas pueden aplicar el procedimiento de bloqueo de energías; Todo equipo capaz de liberar energía almacenada o en proceso deberá tener la capacidad de aceptar bloqueo de energías: Un dispositivo de bloqueo de energías NO se puede colocar ni remover por otra persona

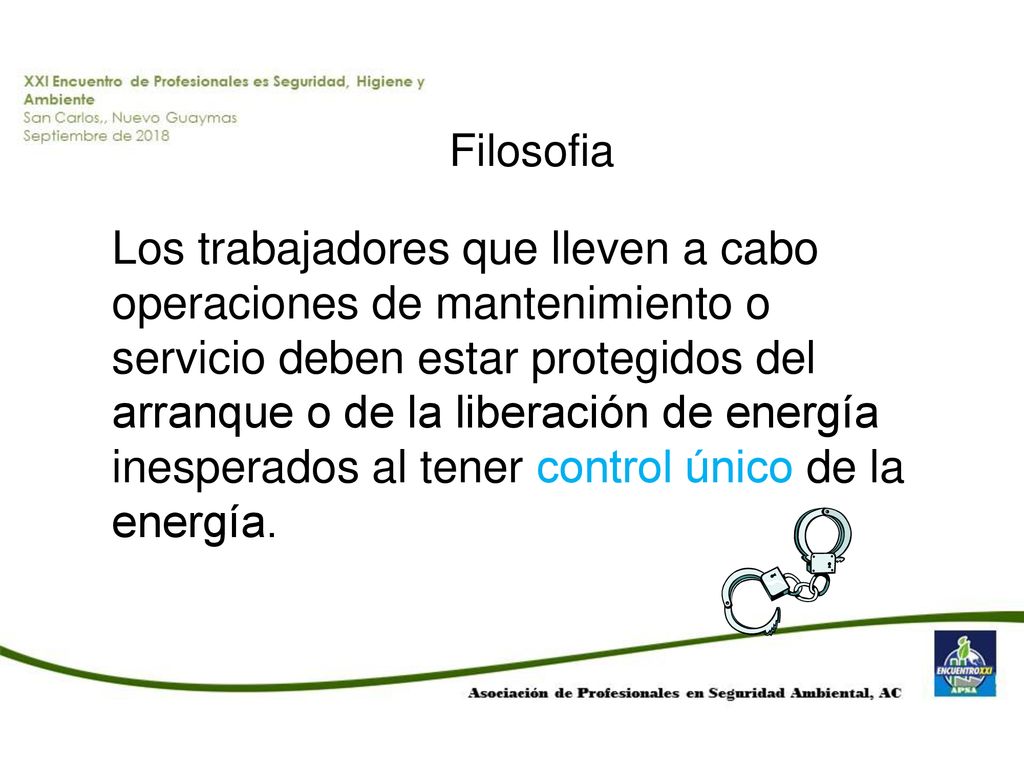

21 Filosofia Los trabajadores que lleven a cabo operaciones de mantenimiento o servicio deben estar protegidos del arranque o de la liberación de energía inesperados al tener control único de la energía.

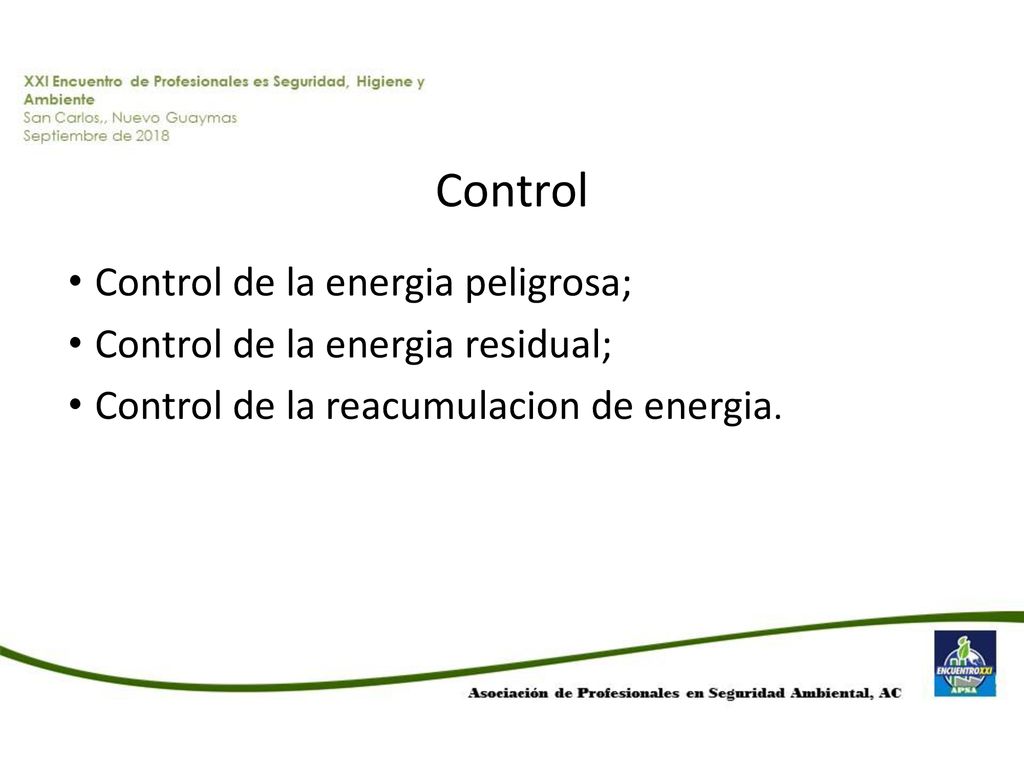

22 Control Control de la energia peligrosa;
Control de la energia residual; Control de la reacumulacion de energia.

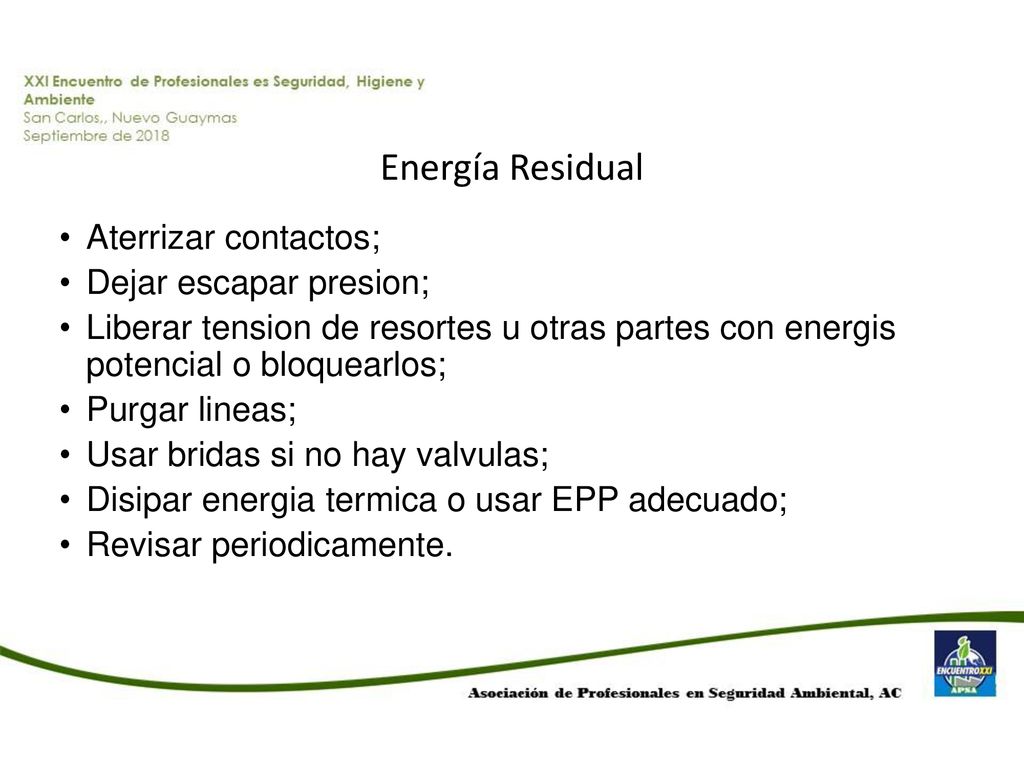

23 Energía Residual Aterrizar contactos; Dejar escapar presion;
Liberar tension de resortes u otras partes con energis potencial o bloquearlos; Purgar lineas; Usar bridas si no hay valvulas; Disipar energia termica o usar EPP adecuado; Revisar periodicamente.

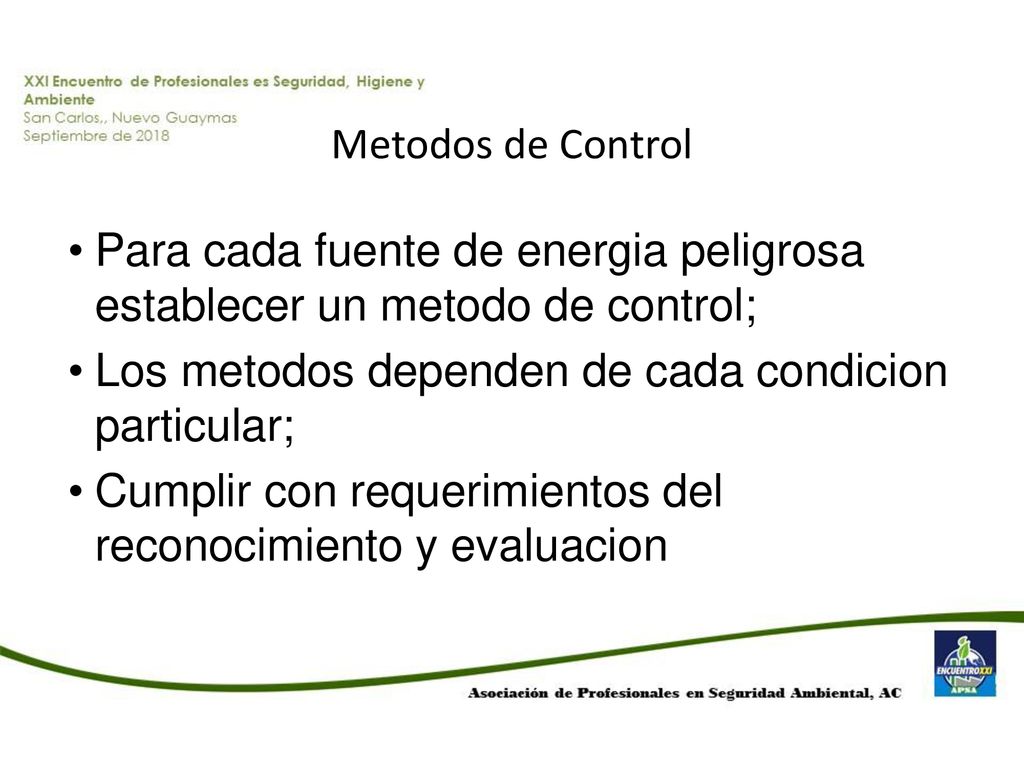

24 Para cada fuente de energia peligrosa establecer un metodo de control;
Metodos de Control Para cada fuente de energia peligrosa establecer un metodo de control; Los metodos dependen de cada condicion particular; Cumplir con requerimientos del reconocimiento y evaluacion

25

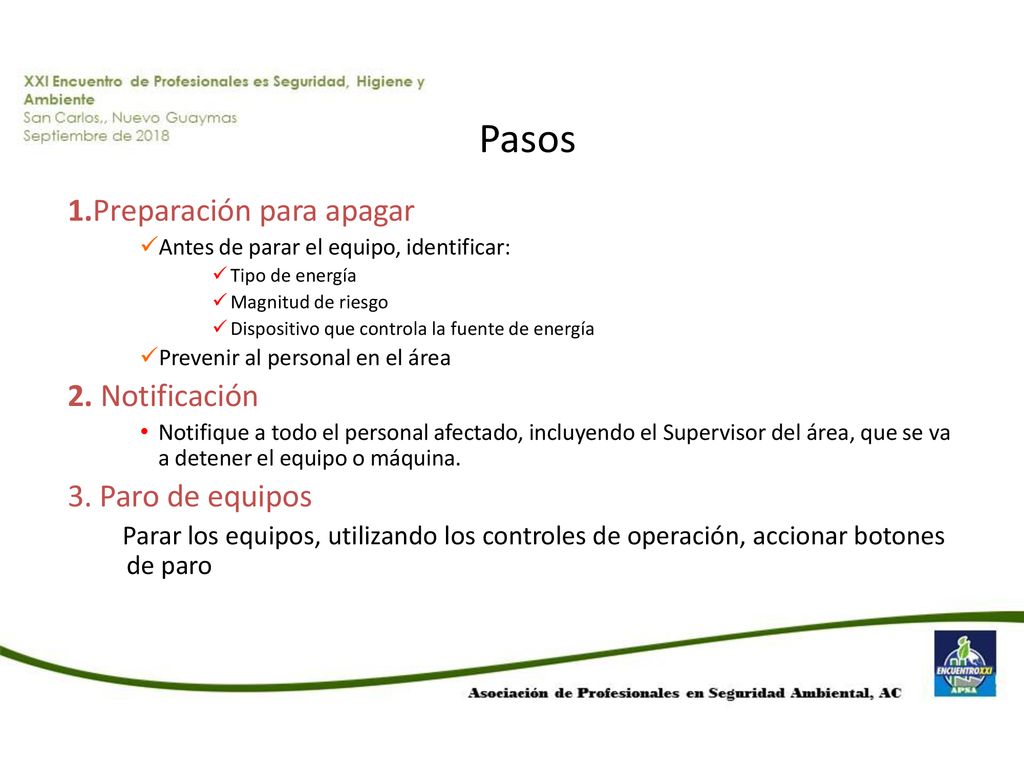

26 Pasos 1.Preparación para apagar 2. Notificación 3. Paro de equipos
Antes de parar el equipo, identificar: Tipo de energía Magnitud de riesgo Dispositivo que controla la fuente de energía Prevenir al personal en el área 2. Notificación Notifique a todo el personal afectado, incluyendo el Supervisor del área, que se va a detener el equipo o máquina. 3. Paro de equipos Parar los equipos, utilizando los controles de operación, accionar botones de paro

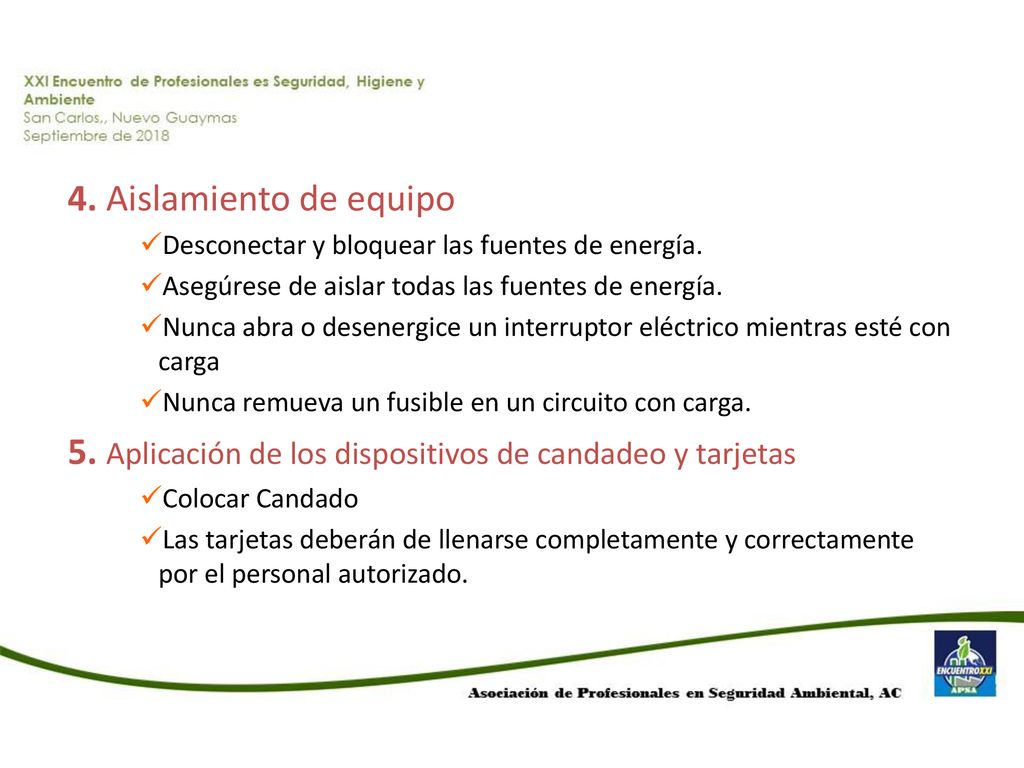

27 5. Aplicación de los dispositivos de candadeo y tarjetas
4. Aislamiento de equipo Desconectar y bloquear las fuentes de energía. Asegúrese de aislar todas las fuentes de energía. Nunca abra o desenergice un interruptor eléctrico mientras esté con carga Nunca remueva un fusible en un circuito con carga. 5. Aplicación de los dispositivos de candadeo y tarjetas Colocar Candado Las tarjetas deberán de llenarse completamente y correctamente por el personal autorizado.

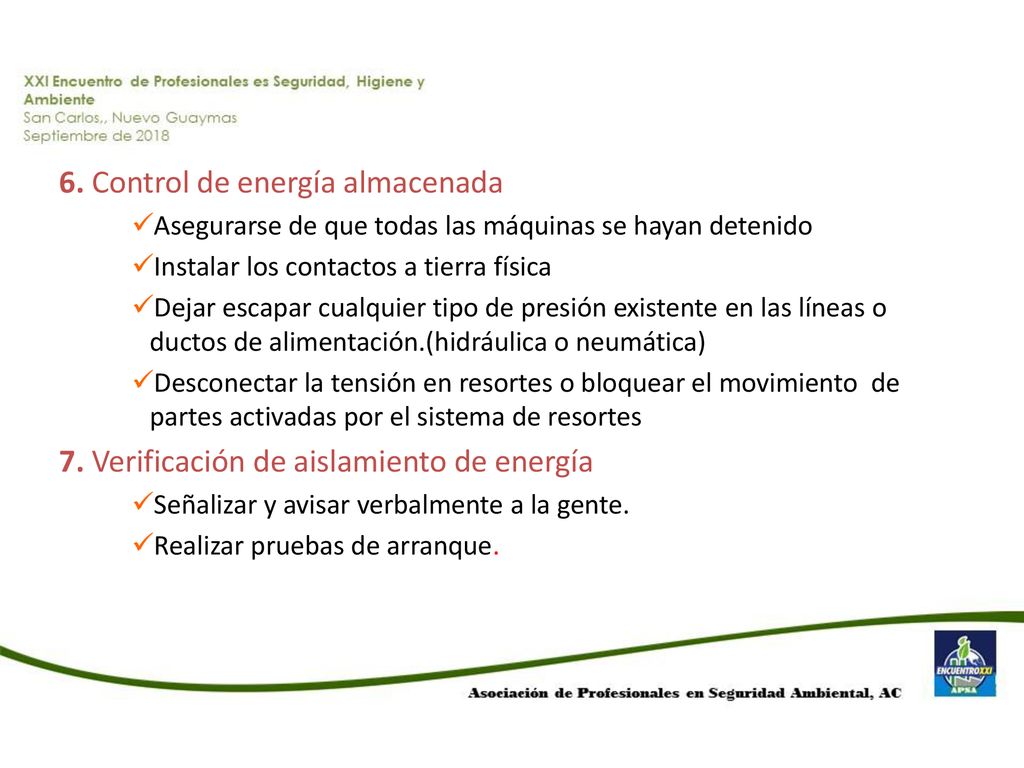

28 6. Control de energía almacenada
Asegurarse de que todas las máquinas se hayan detenido Instalar los contactos a tierra física Dejar escapar cualquier tipo de presión existente en las líneas o ductos de alimentación.(hidráulica o neumática) Desconectar la tensión en resortes o bloquear el movimiento de partes activadas por el sistema de resortes 7. Verificación de aislamiento de energía Señalizar y avisar verbalmente a la gente. Realizar pruebas de arranque.

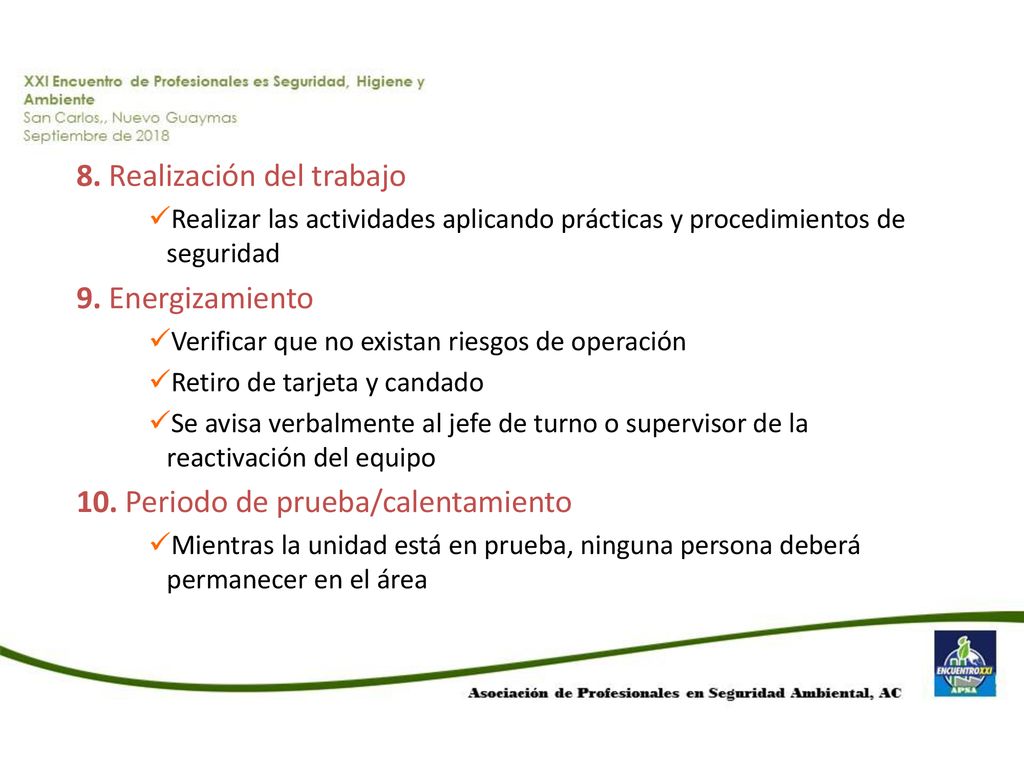

29 8. Realización del trabajo
Realizar las actividades aplicando prácticas y procedimientos de seguridad 9. Energizamiento Verificar que no existan riesgos de operación Retiro de tarjeta y candado Se avisa verbalmente al jefe de turno o supervisor de la reactivación del equipo 10. Periodo de prueba/calentamiento Mientras la unidad está en prueba, ninguna persona deberá permanecer en el área

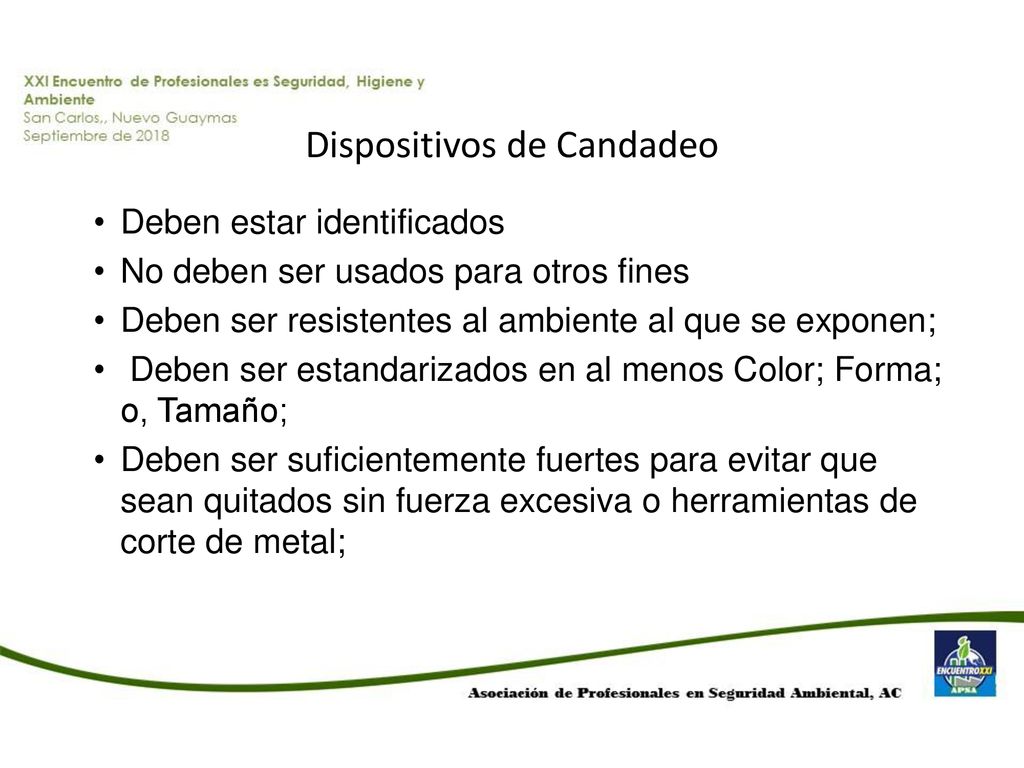

30 Dispositivos de Candadeo
Deben estar identificados No deben ser usados para otros fines Deben ser resistentes al ambiente al que se exponen; Deben ser estandarizados en al menos Color; Forma; o, Tamaño; Deben ser suficientemente fuertes para evitar que sean quitados sin fuerza excesiva o herramientas de corte de metal;

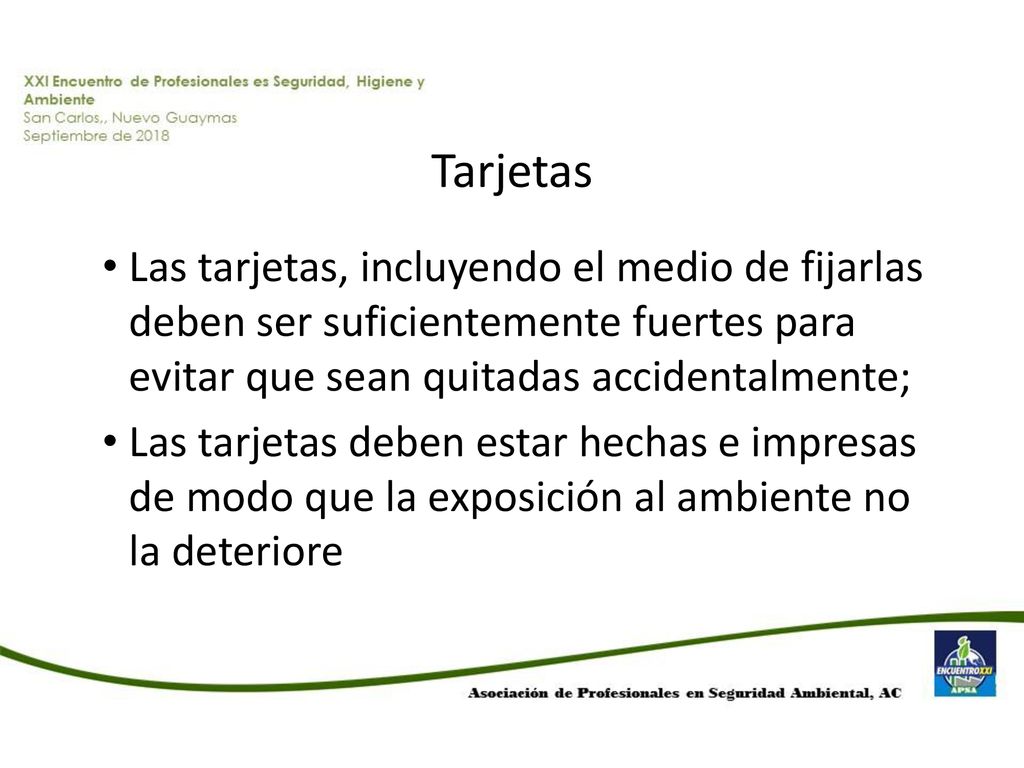

31 Tarjetas Las tarjetas, incluyendo el medio de fijarlas deben ser suficientemente fuertes para evitar que sean quitadas accidentalmente; Las tarjetas deben estar hechas e impresas de modo que la exposición al ambiente no la deteriore

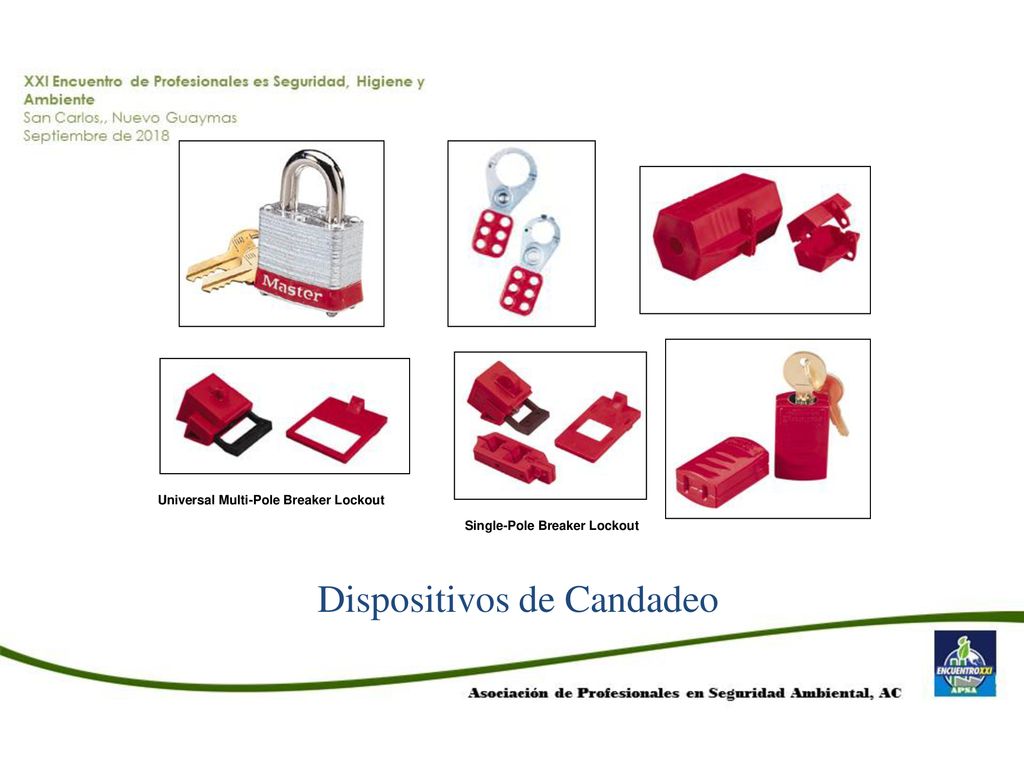

32 Dispositivos de Candadeo
Universal Multi-Pole Breaker Lockout Single-Pole Breaker Lockout Dispositivos de Candadeo

33 Dispositivos de Candadeo

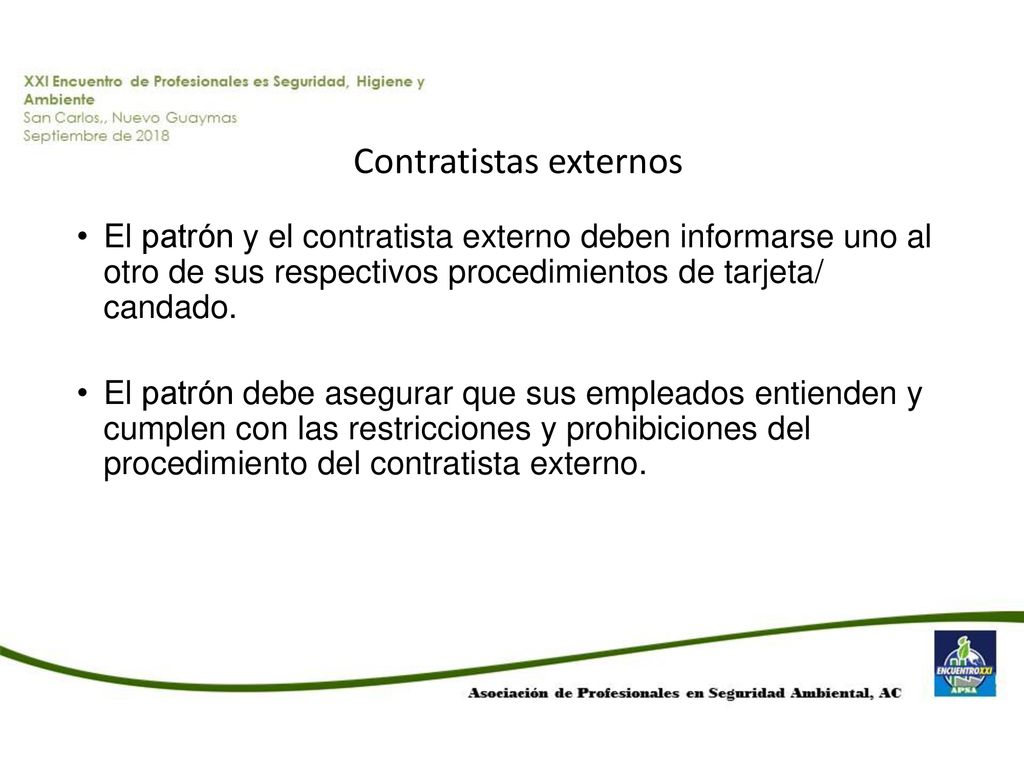

34 Contratistas externos
El patrón y el contratista externo deben informarse uno al otro de sus respectivos procedimientos de tarjeta/ candado. El patrón debe asegurar que sus empleados entienden y cumplen con las restricciones y prohibiciones del procedimiento del contratista externo.

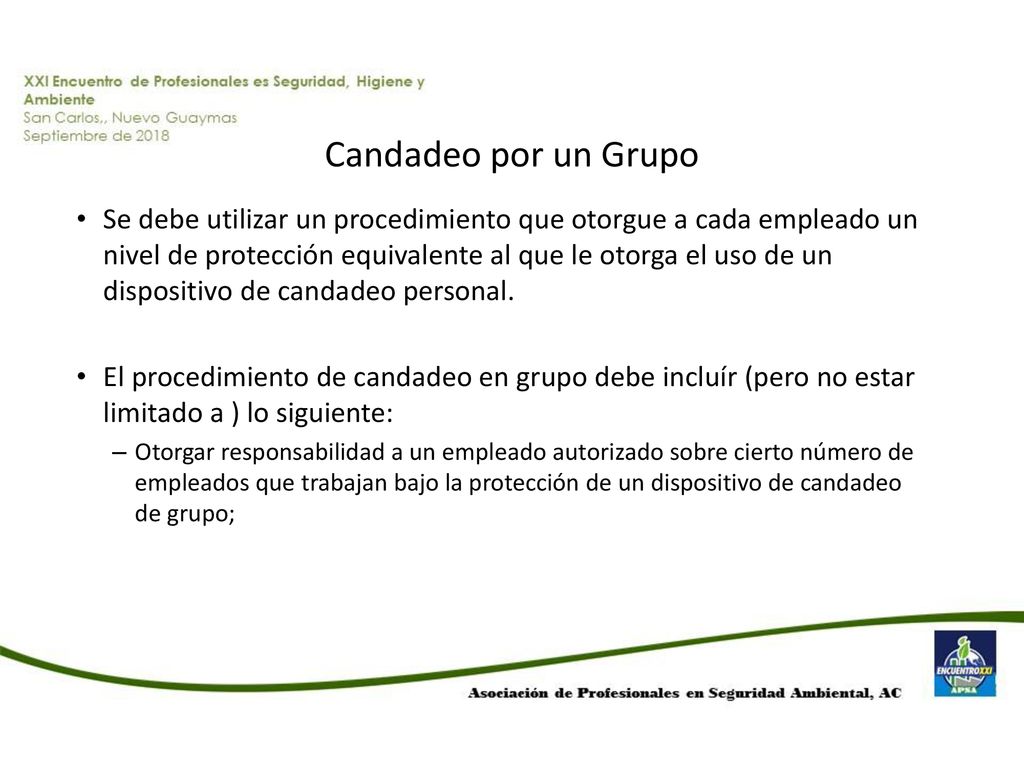

35 Candadeo por un Grupo Se debe utilizar un procedimiento que otorgue a cada empleado un nivel de protección equivalente al que le otorga el uso de un dispositivo de candadeo personal. El procedimiento de candadeo en grupo debe incluír (pero no estar limitado a ) lo siguiente: Otorgar responsabilidad a un empleado autorizado sobre cierto número de empleados que trabajan bajo la protección de un dispositivo de candadeo de grupo;

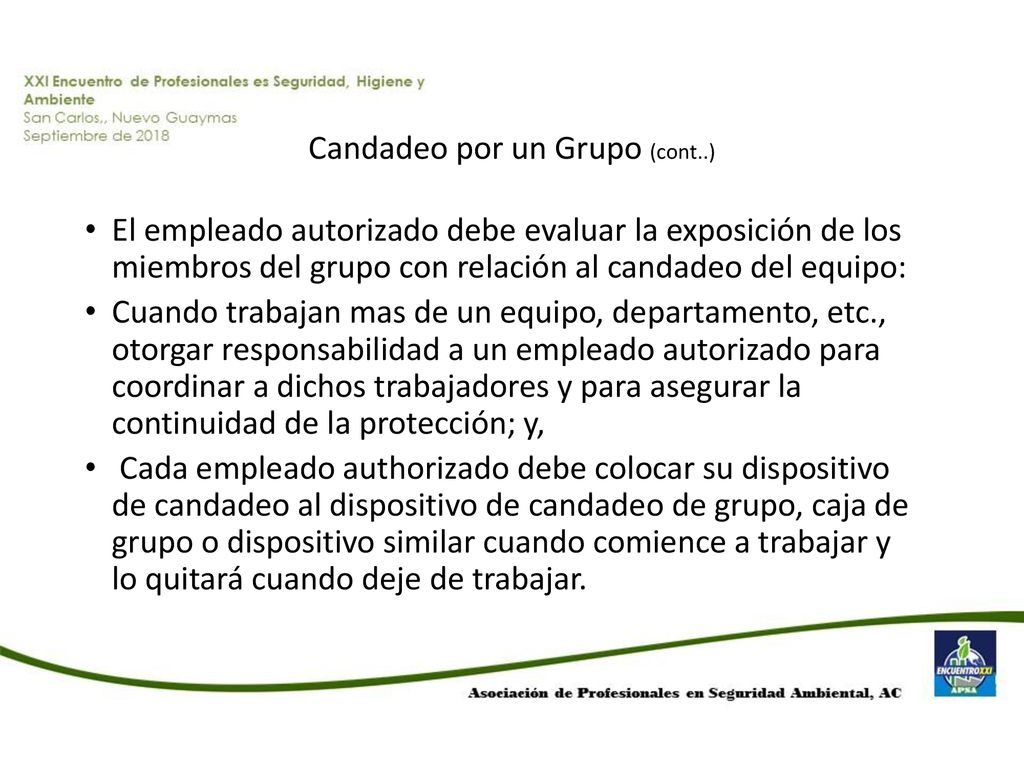

36 Candadeo por un Grupo (cont..)
El empleado autorizado debe evaluar la exposición de los miembros del grupo con relación al candadeo del equipo: Cuando trabajan mas de un equipo, departamento, etc., otorgar responsabilidad a un empleado autorizado para coordinar a dichos trabajadores y para asegurar la continuidad de la protección; y, Cada empleado authorizado debe colocar su dispositivo de candadeo al dispositivo de candadeo de grupo, caja de grupo o dispositivo similar cuando comience a trabajar y lo quitará cuando deje de trabajar.

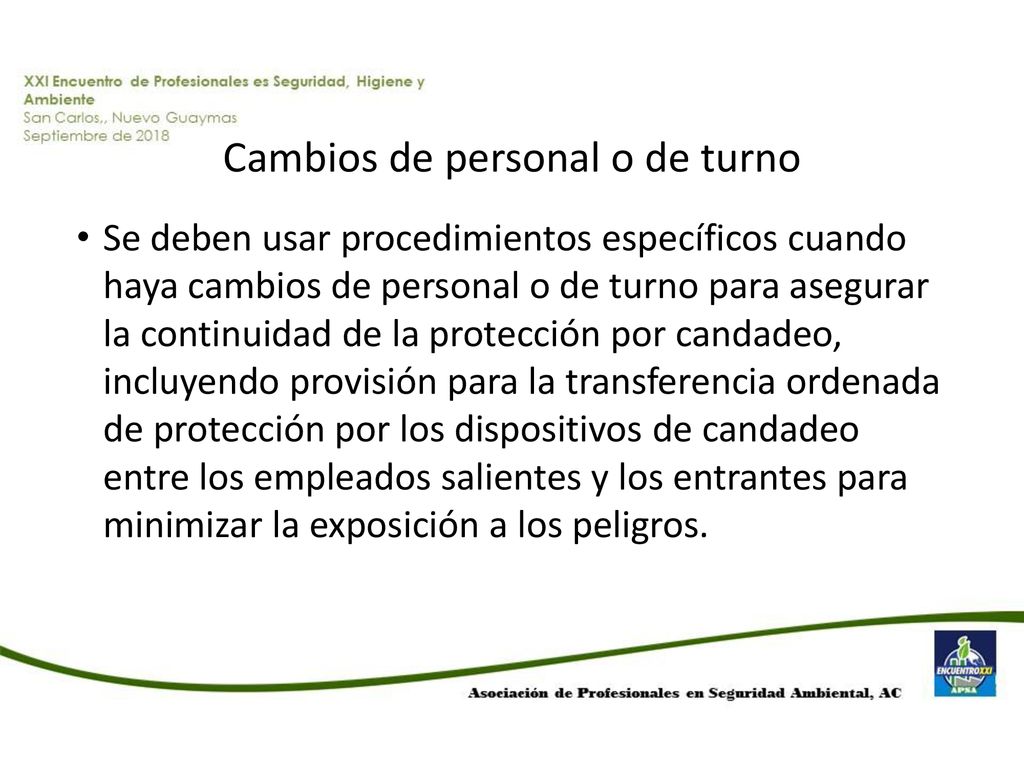

37 Cambios de personal o de turno
Se deben usar procedimientos específicos cuando haya cambios de personal o de turno para asegurar la continuidad de la protección por candadeo, incluyendo provisión para la transferencia ordenada de protección por los dispositivos de candadeo entre los empleados salientes y los entrantes para minimizar la exposición a los peligros.

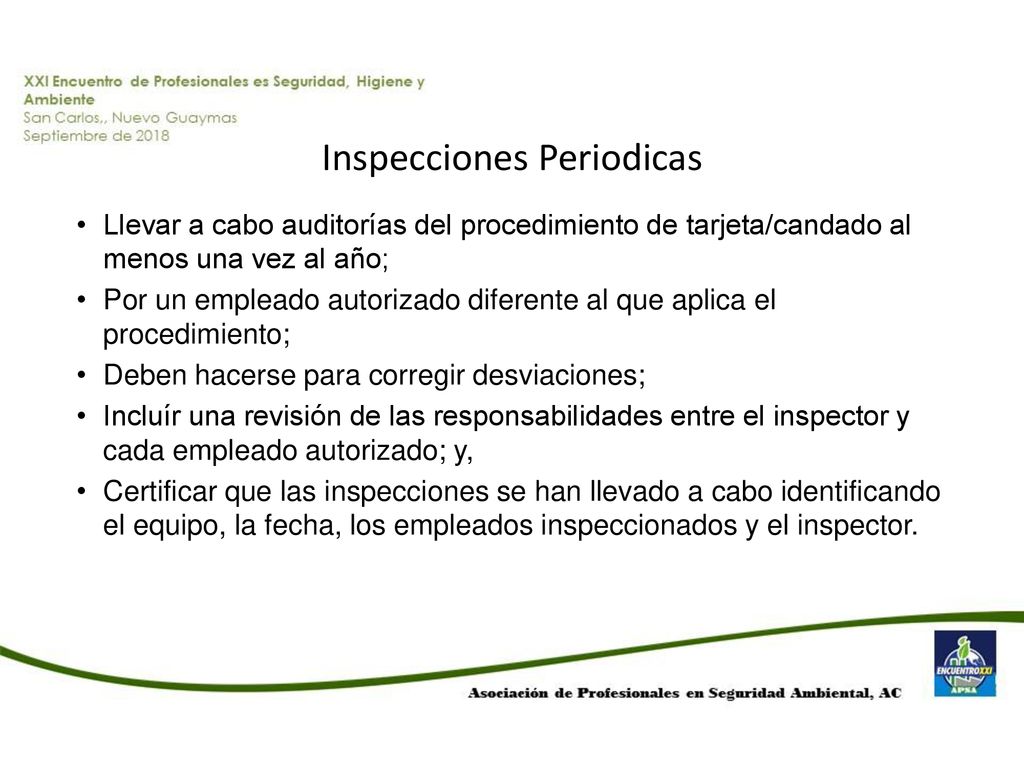

38 Inspecciones Periodicas
Llevar a cabo auditorías del procedimiento de tarjeta/candado al menos una vez al año; Por un empleado autorizado diferente al que aplica el procedimiento; Deben hacerse para corregir desviaciones; Incluír una revisión de las responsabilidades entre el inspector y cada empleado autorizado; y, Certificar que las inspecciones se han llevado a cabo identificando el equipo, la fecha, los empleados inspeccionados y el inspector.

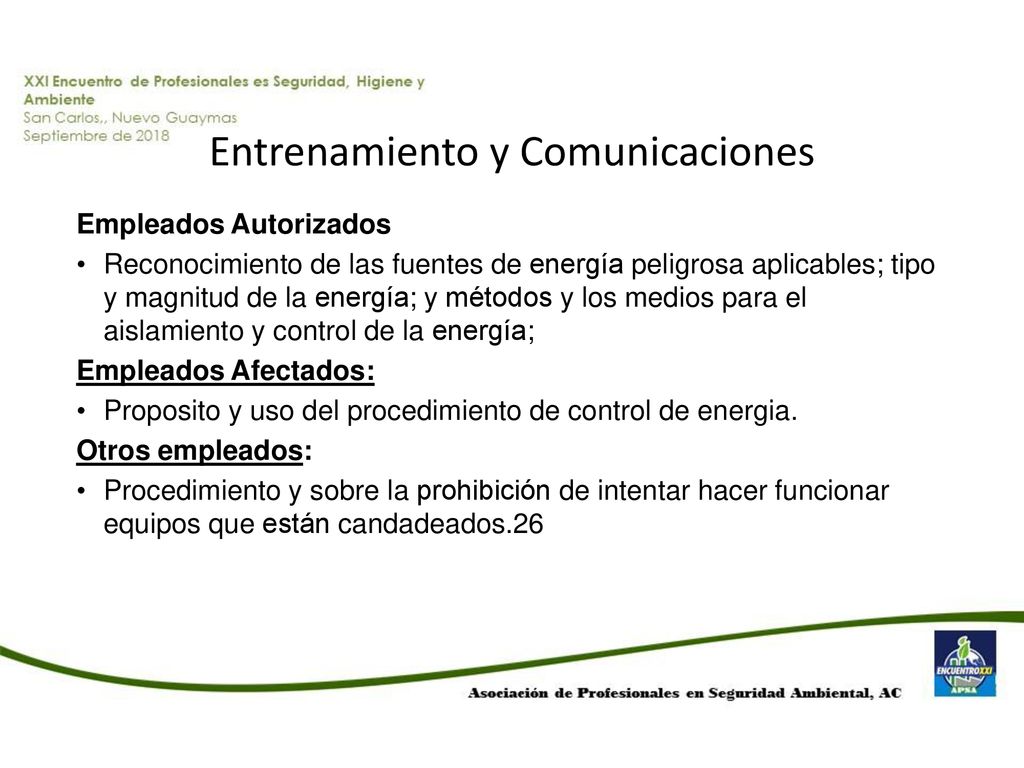

39 Entrenamiento y Comunicaciones
Empleados Autorizados Reconocimiento de las fuentes de energía peligrosa aplicables; tipo y magnitud de la energía; y métodos y los medios para el aislamiento y control de la energía; Empleados Afectados: Proposito y uso del procedimiento de control de energia. Otros empleados: Procedimiento y sobre la prohibición de intentar hacer funcionar equipos que están candadeados.26

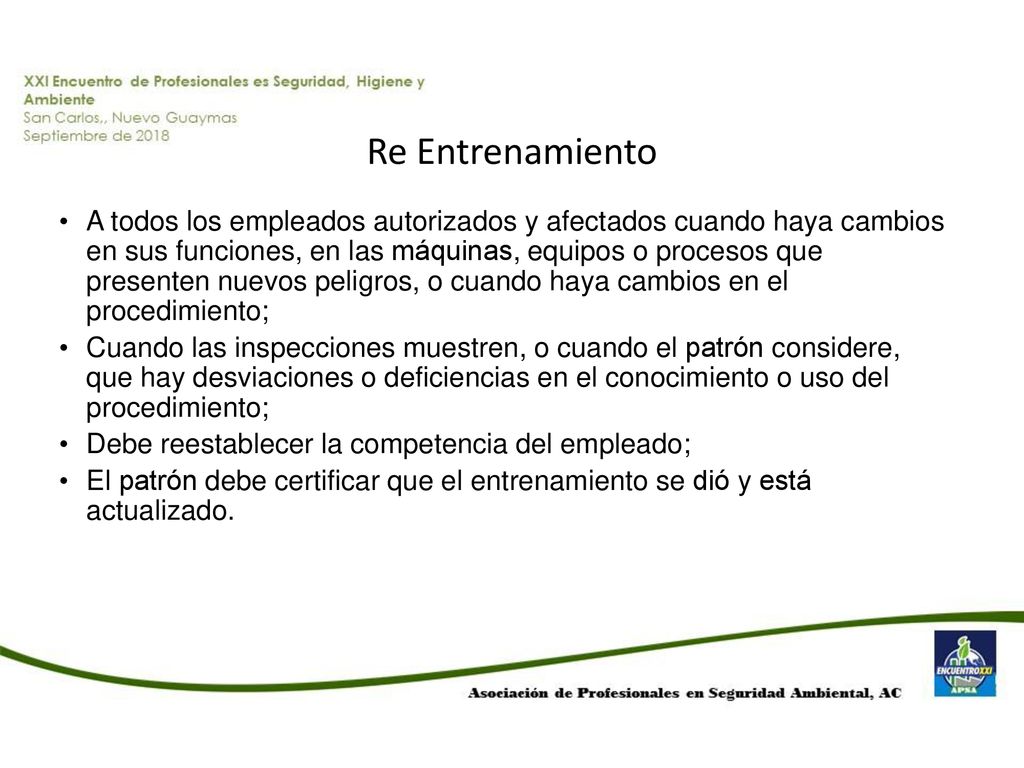

40 Re Entrenamiento A todos los empleados autorizados y afectados cuando haya cambios en sus funciones, en las máquinas, equipos o procesos que presenten nuevos peligros, o cuando haya cambios en el procedimiento; Cuando las inspecciones muestren, o cuando el patrón considere, que hay desviaciones o deficiencias en el conocimiento o uso del procedimiento; Debe reestablecer la competencia del empleado; El patrón debe certificar que el entrenamiento se dió y está actualizado.

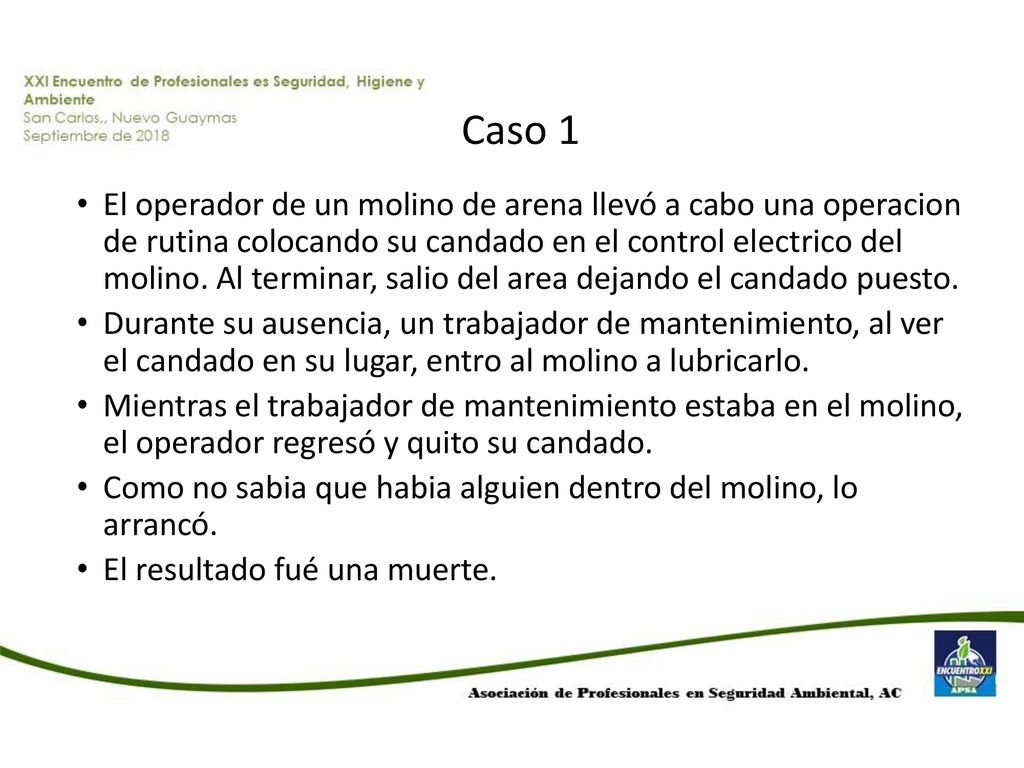

41 Caso 1 El operador de un molino de arena llevó a cabo una operacion de rutina colocando su candado en el control electrico del molino. Al terminar, salio del area dejando el candado puesto. Durante su ausencia, un trabajador de mantenimiento, al ver el candado en su lugar, entro al molino a lubricarlo. Mientras el trabajador de mantenimiento estaba en el molino, el operador regresó y quito su candado. Como no sabia que habia alguien dentro del molino, lo arrancó. El resultado fué una muerte.

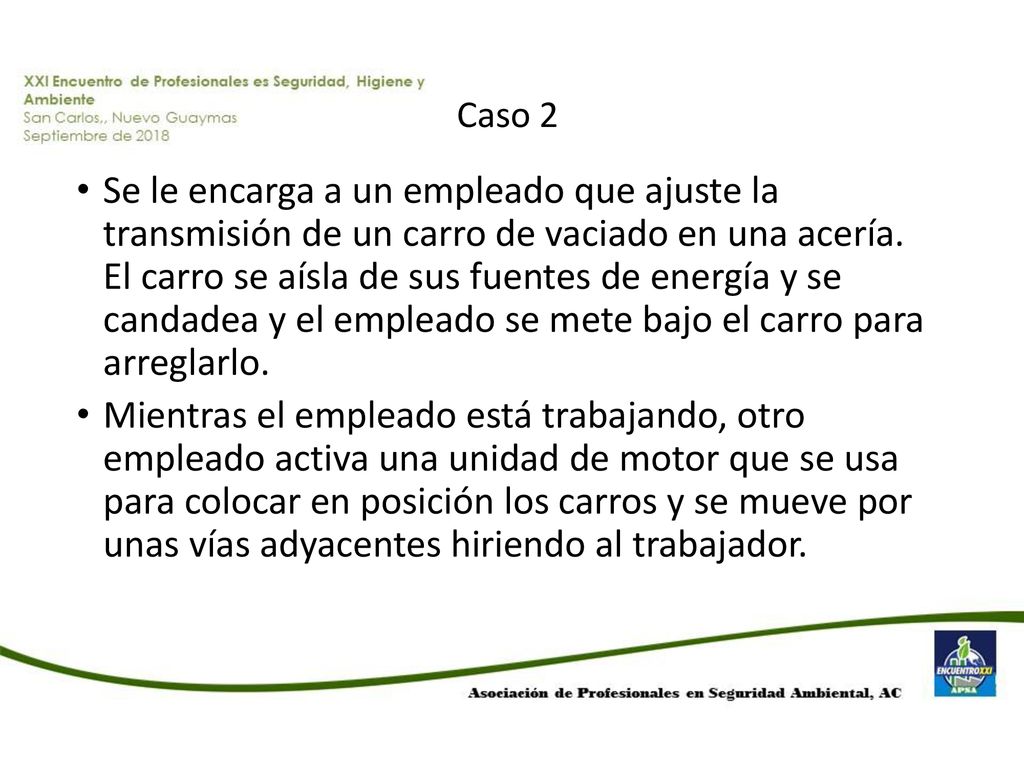

42 Caso 2 Se le encarga a un empleado que ajuste la transmisión de un carro de vaciado en una acería. El carro se aísla de sus fuentes de energía y se candadea y el empleado se mete bajo el carro para arreglarlo. Mientras el empleado está trabajando, otro empleado activa una unidad de motor que se usa para colocar en posición los carros y se mueve por unas vías adyacentes hiriendo al trabajador.

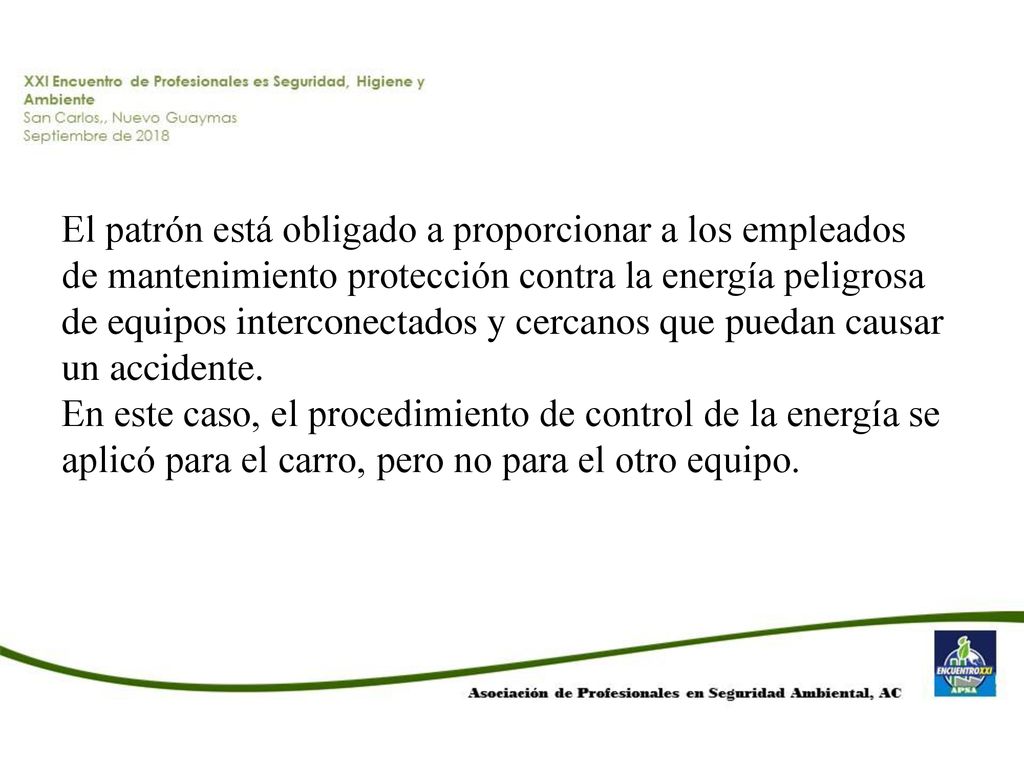

43 El patrón está obligado a proporcionar a los empleados de mantenimiento protección contra la energía peligrosa de equipos interconectados y cercanos que puedan causar un accidente. En este caso, el procedimiento de control de la energía se aplicó para el carro, pero no para el otro equipo.

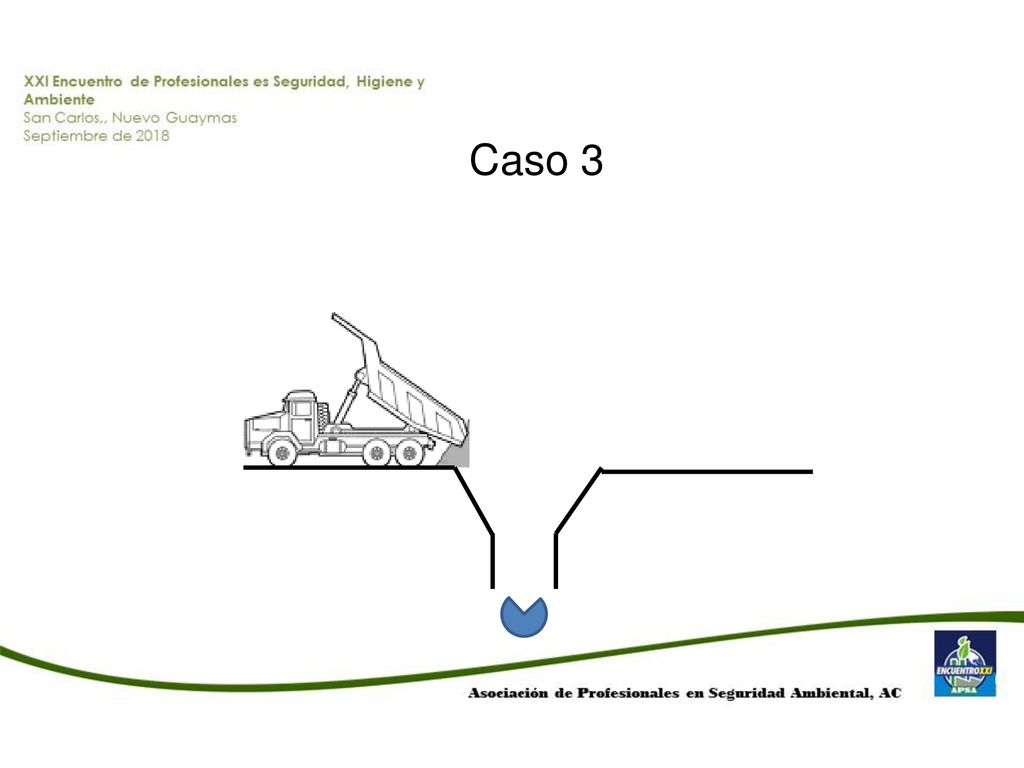

44 Caso 3
