RESISTÈNCIA DURESA ELASTICITAT PLASTICITAT TENACITAT FATIGA

Presentación del tema: "RESISTÈNCIA DURESA ELASTICITAT PLASTICITAT TENACITAT FATIGA"— Transcripción de la presentación:

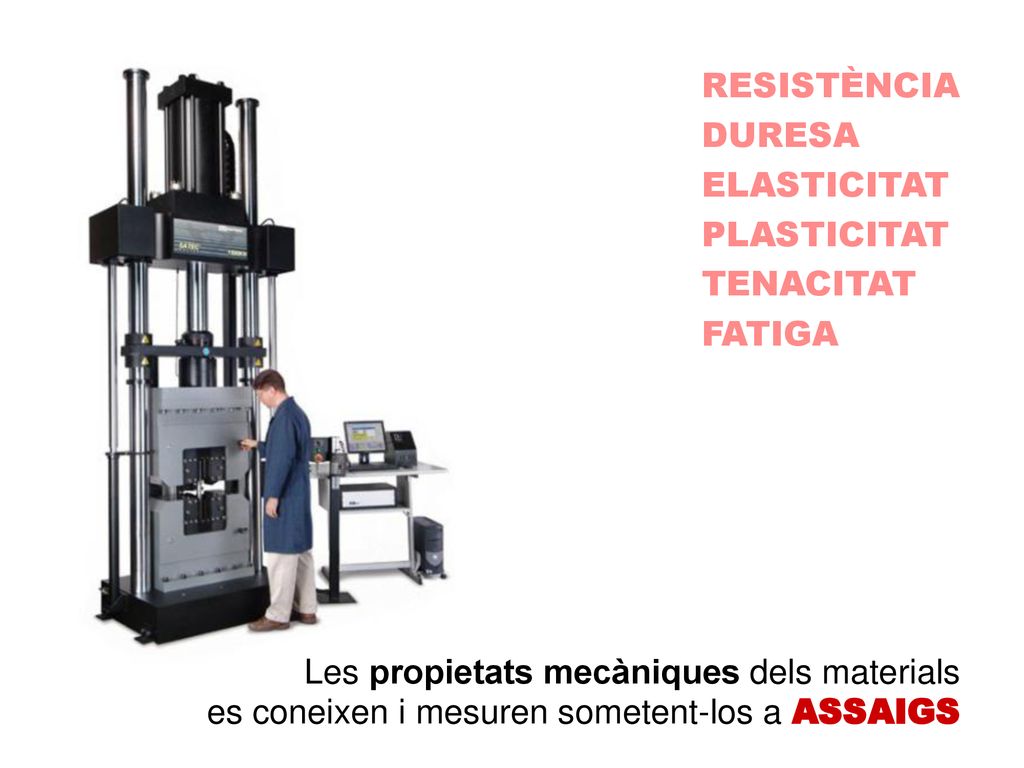

1 RESISTÈNCIA DURESA ELASTICITAT PLASTICITAT TENACITAT FATIGA Les propietats mecàniques dels materials es coneixen i mesuren sometent-los a ASSAIGS

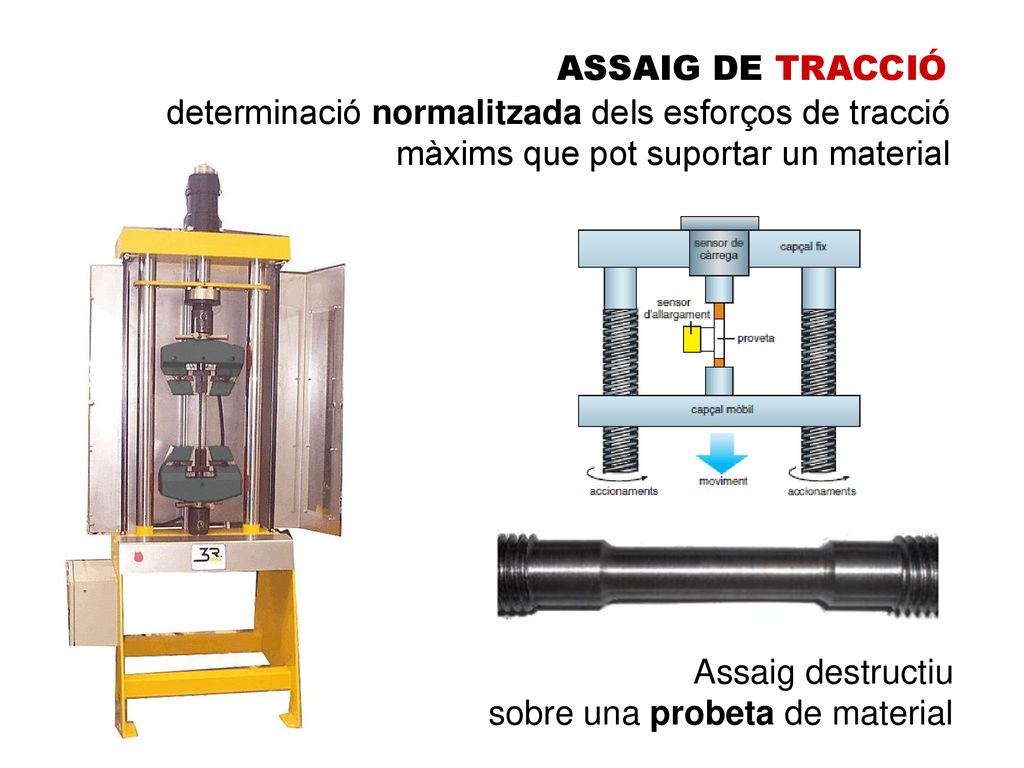

2 ASSAIG DE TRACCIÓ determinació normalitzada dels esforços de tracció màxims que pot suportar un material Assaig destructiu sobre una probeta de material

3 (allargament unitari)

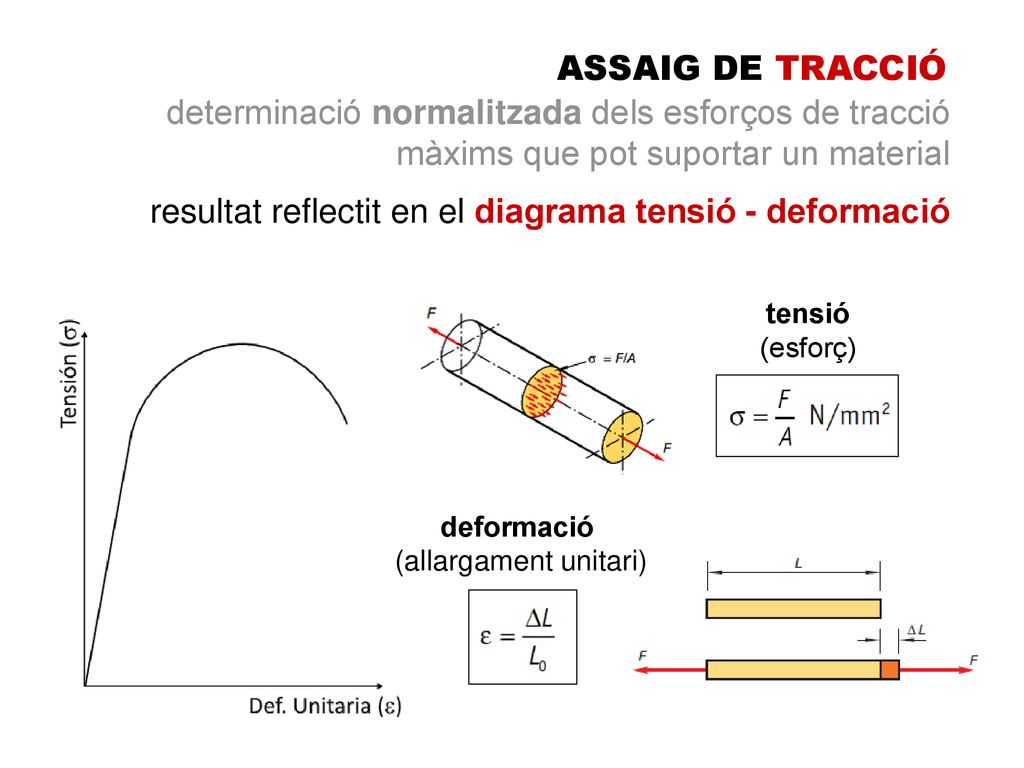

ASSAIG DE TRACCIÓ determinació normalitzada dels esforços de tracció màxims que pot suportar un material resultat reflectit en el diagrama tensió - deformació tensió (esforç) deformació (allargament unitari)

4 determinació normalitzada dels esforços de tracció

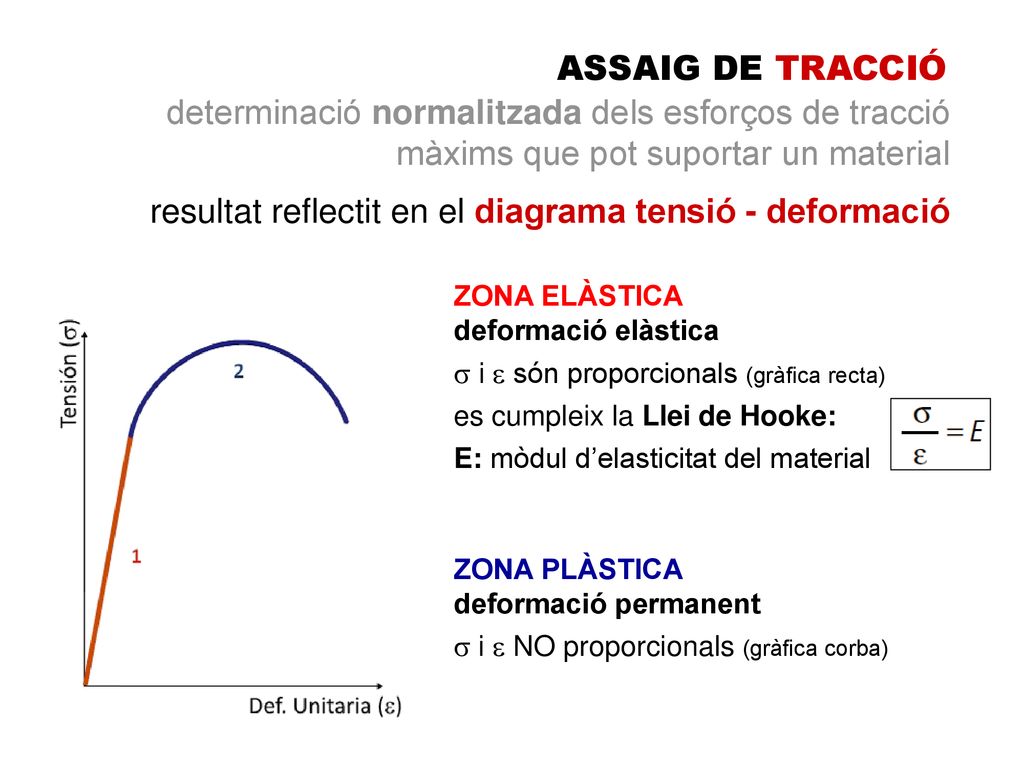

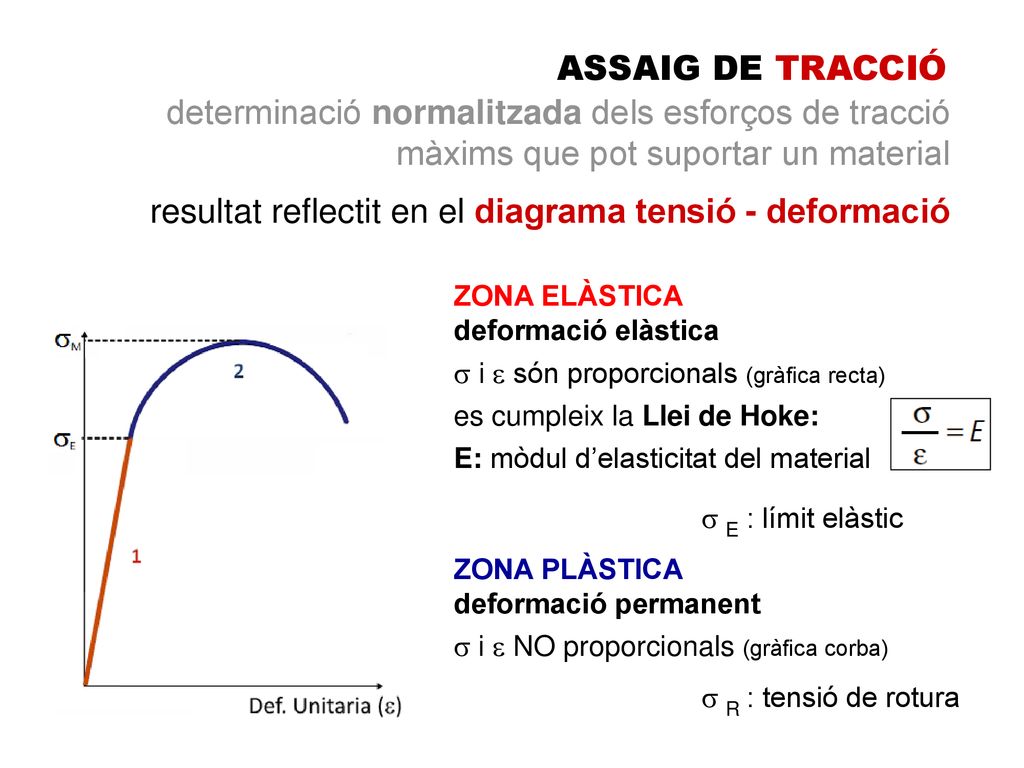

ASSAIG DE TRACCIÓ determinació normalitzada dels esforços de tracció màxims que pot suportar un material resultat reflectit en el diagrama tensió - deformació ZONA ELÀSTICA deformació elàstica  i  són proporcionals (gràfica recta) es cumpleix la Llei de Hooke:  = E ·  E: mòdul d’elasticitat del material ZONA PLÀSTICA deformació permanent i  NO proporcionals (gràfica corba)

5 determinació normalitzada dels esforços de tracció
ASSAIG DE TRACCIÓ determinació normalitzada dels esforços de tracció màxims que pot suportar un material resultat reflectit en el diagrama tensió - deformació ZONA ELÀSTICA deformació elàstica  i  són proporcionals (gràfica recta) es cumpleix la Llei de Hoke:  = E ·  E: mòdul d’elasticitat del material Re: límit elàstic  E ZONA PLÀSTICA deformació permanent i  NO proporcionals (gràfica corba) Re: tensió de rotura  R

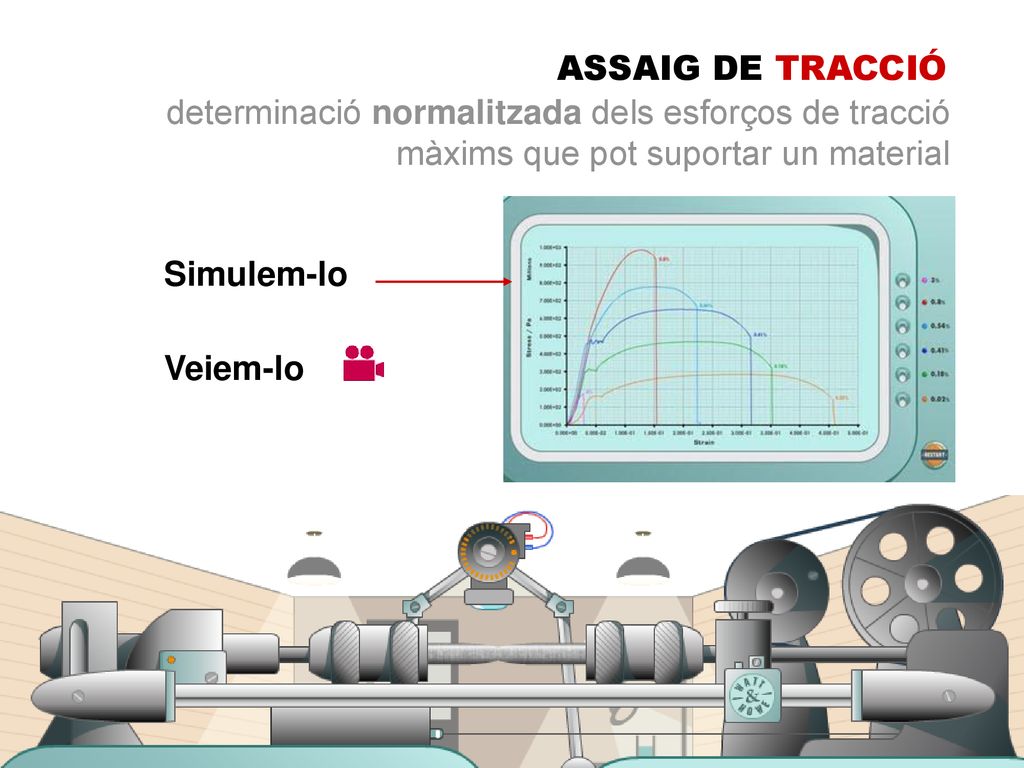

6 ASSAIG DE TRACCIÓ determinació normalitzada dels esforços de tracció màxims que pot suportar un material Simulem-lo Veiem-lo

7 determinació normalitzada dels esforços de tracció

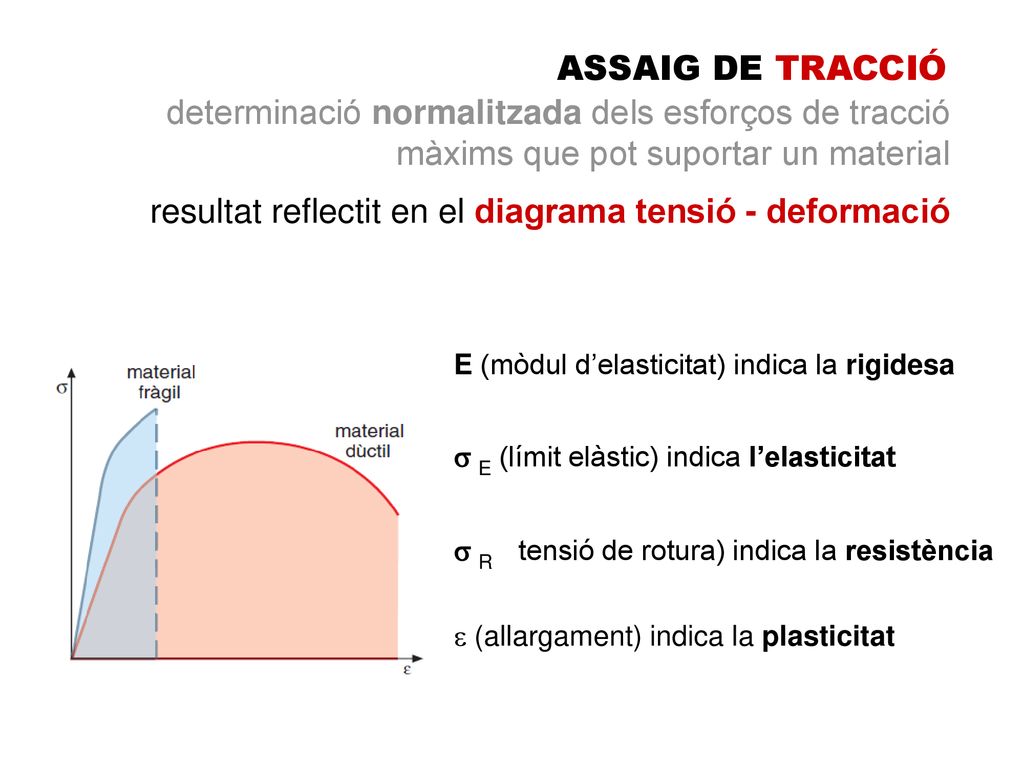

ASSAIG DE TRACCIÓ determinació normalitzada dels esforços de tracció màxims que pot suportar un material resultat reflectit en el diagrama tensió - deformació E (mòdul d’elasticitat) indica la rigidesa Re(límit elàstic) indica l’elasticitat  E Re((tensió de rotura) indica la resistència  R  (allargament) indica la plasticitat

8 ASSAIG DE TRACCIÓ determinació normalitzada dels esforços de tracció màxims que pot suportar un material Valors de l’assaig de tracció d’alguns materials

9 ASSAIGS DE DURESA Consisteixen a forçar un objecte d’un material molt dur (penetrador) sobre el material a assajar (probeta) Màquina d’assaig: duròmetre

10 Consisteixen a forçar un objecte d’un material molt dur
ASSAIGS DE DURESA Consisteixen a forçar un objecte d’un material molt dur (penetrador) sobre el material a assajar (probeta) ASSAIG BRINELL Penetrador: bola d’acer o de tungsté Valor mesurat: diàmetre del casquet en la superfície del material Fòrmula aplicada:

11 Consisteixen a forçar un objecte d’un material molt dur
ASSAIGS DE DURESA Consisteixen a forçar un objecte d’un material molt dur (penetrador) sobre el material a assajar (probeta) ASSAIG BRINELL Paràmetres usuals d’assaig: Bola d’acer de Ø 10 mm Força aplicada: kp durant 15 s Materials tous. Expressió:

12 Consisteixen a forçar un objecte d’un material molt dur
ASSAIGS DE DURESA Consisteixen a forçar un objecte d’un material molt dur (penetrador) sobre el material a assajar (probeta) ASSAIG BRINELL Paràmetres usuals d’assaig: Bola d’acer de Ø 10 mm Força aplicada: kp durant 15 s Veiem-lo

13 Consisteixen a forçar un objecte d’un material molt dur
ASSAIGS DE DURESA Consisteixen a forçar un objecte d’un material molt dur (penetrador) sobre el material a assajar (probeta) ASSAIG BRINELL ASSAIG VICKERS Per a materials de duresa superior a 500HB Penetrador: piràmide quadrangular de diamant Valor mesurat: Mitjana de les diagonals del solc Fòrmula aplicada:

14 ASSAIG DE RESILIÈNCIA Mesura de l’energia necessària per trencar un material amb un sol cop (resistència al xoc). La resiliència és directament proporcional a la tenacitat. ASSAIG CHARPY

15 ASSAIG DE RESILIÈNCIA Mesura de l’energia necessària per trencar un material amb un sol cop (resistència al xoc). La resiliència és directament proporcional a la tenacitat. ASSAIG CHARPY Simulació Veiem-lo
