1 Doblado de la Chapa

2 Doblado. Fibra neutra Ejemplos
Operación de conformado plástico que una vez realizada se transforma en una zona de empalme entre zonas planas de una chapa. Valor y signo de la deformación plástica de cada fibra a lo largo del espesor Fibra neutra Tensión nula Mantiene su dimensión inicial Conociendo su posición se calcula el largo de chapa para obtener piezas curvadas Se corre hacia el lado interno del curvado Ejemplos curvados paralelos curvados ortogonales Fibra media Fibra neutra (+) + ri s (-) Tracción externa Compresión interna

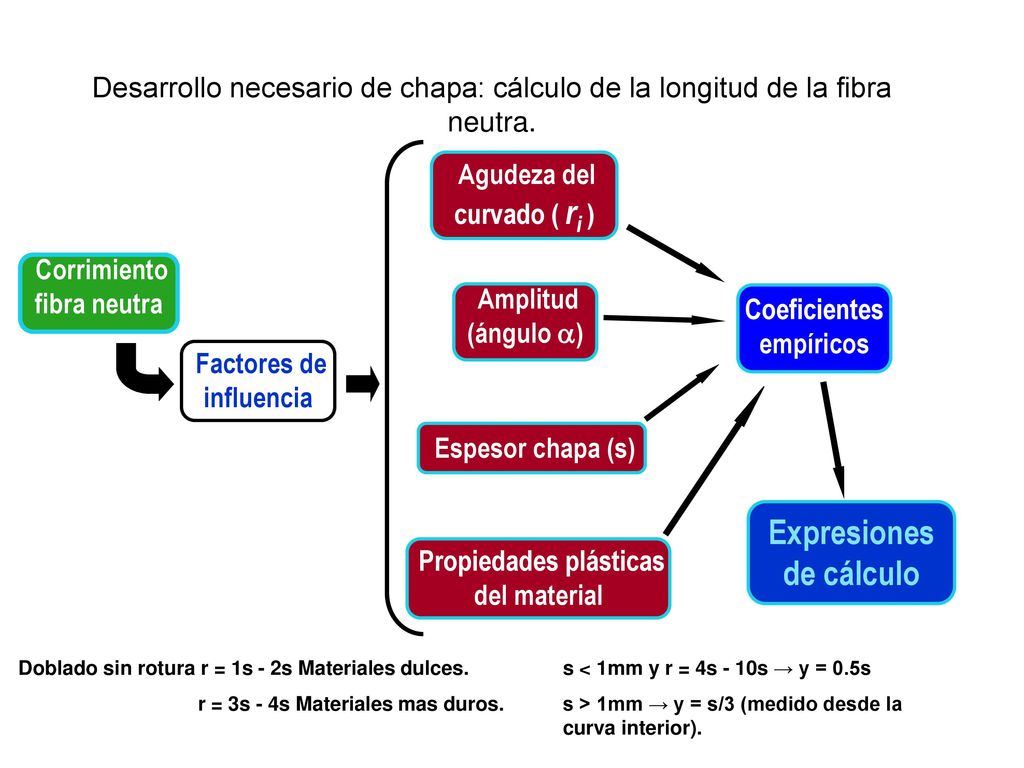

3 Expresiones de cálculo
Desarrollo necesario de chapa: cálculo de la longitud de la fibra neutra. Coeficientes empíricos Corrimiento fibra neutra Factores de influencia Agudeza del curvado ( ri ) Amplitud (ángulo ) Propiedades plásticas del material Espesor chapa (s) Expresiones de cálculo Doblado sin rotura r = 1s - 2s Materiales dulces. r = 3s - 4s Materiales mas duros. s < 1mm y r = 4s - 10s → y = 0.5s s > 1mm → y = s/3 (medido desde la curva interior).

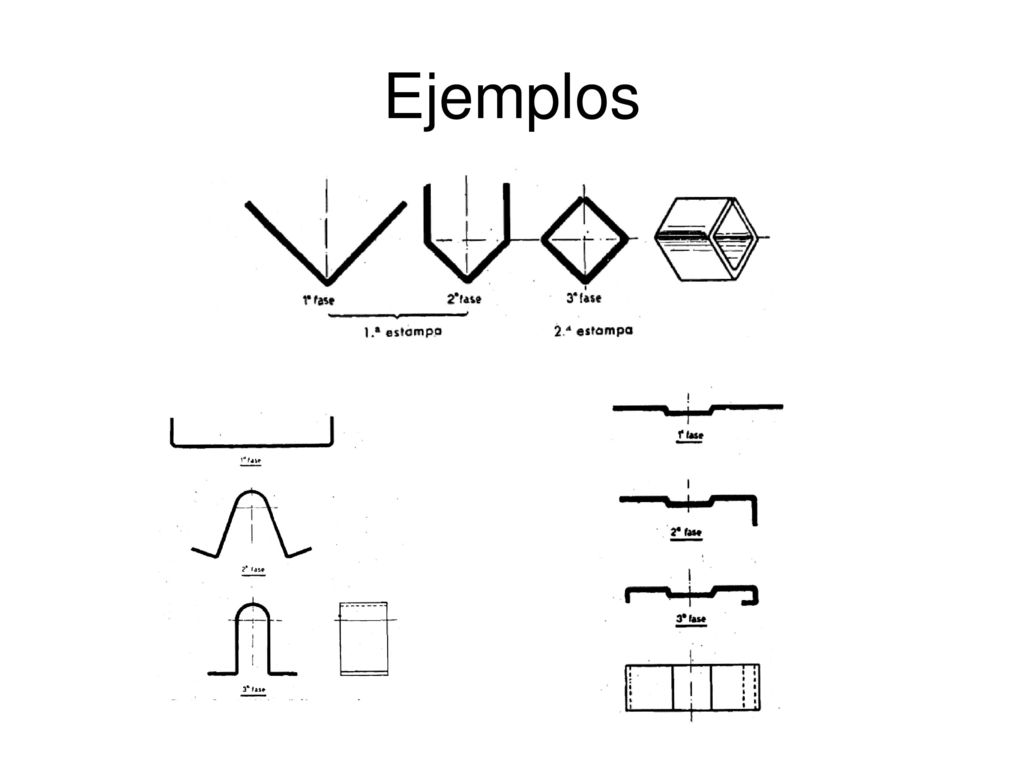

4 Ejemplos

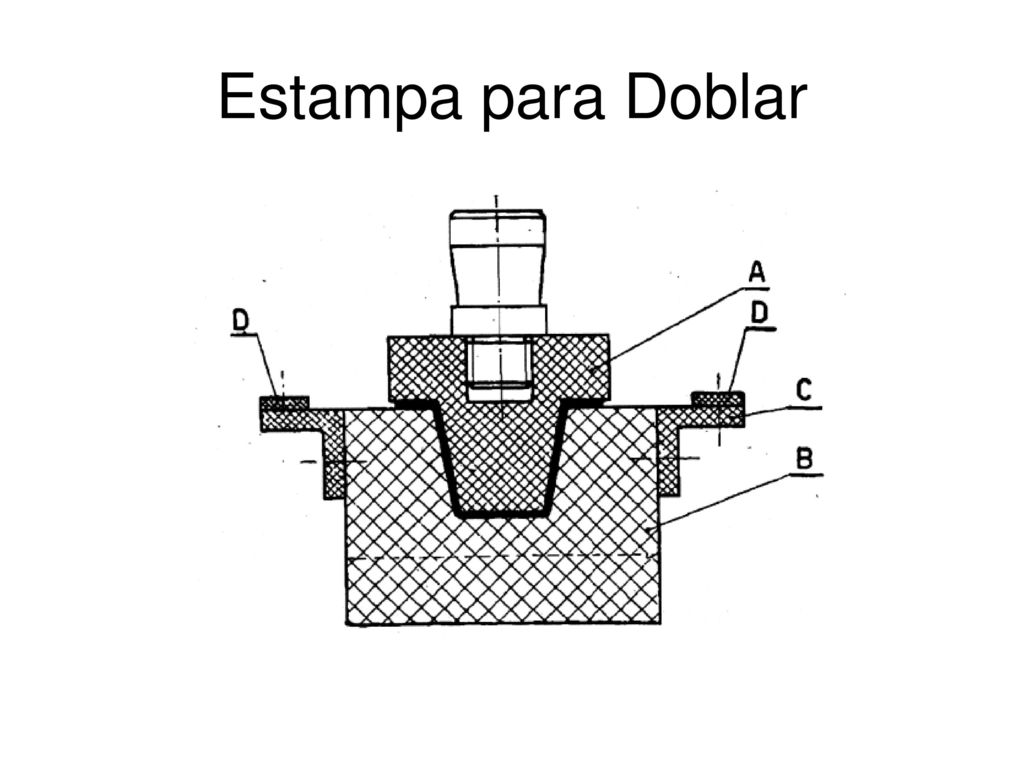

5 Estampa para Doblar

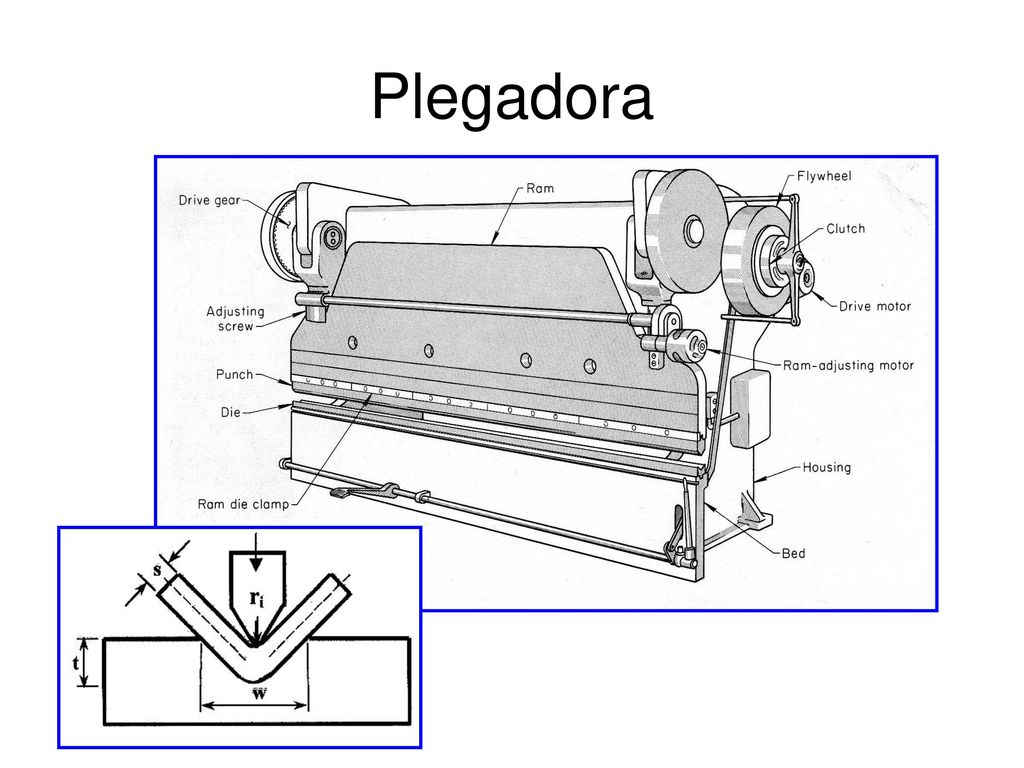

6 Plegadora

7 Posición de la fibra neutra en la chapa. Determinación experimental
Posición de la fibra neutra en la chapa. Determinación experimental. (Atención sólo válido para el material ensayado¡¡¡¡¡¡) Conocidos c y s. Luego del doblado se miden r, a y b. Se iguala la longitud del desarrollo antes y después del doblado:

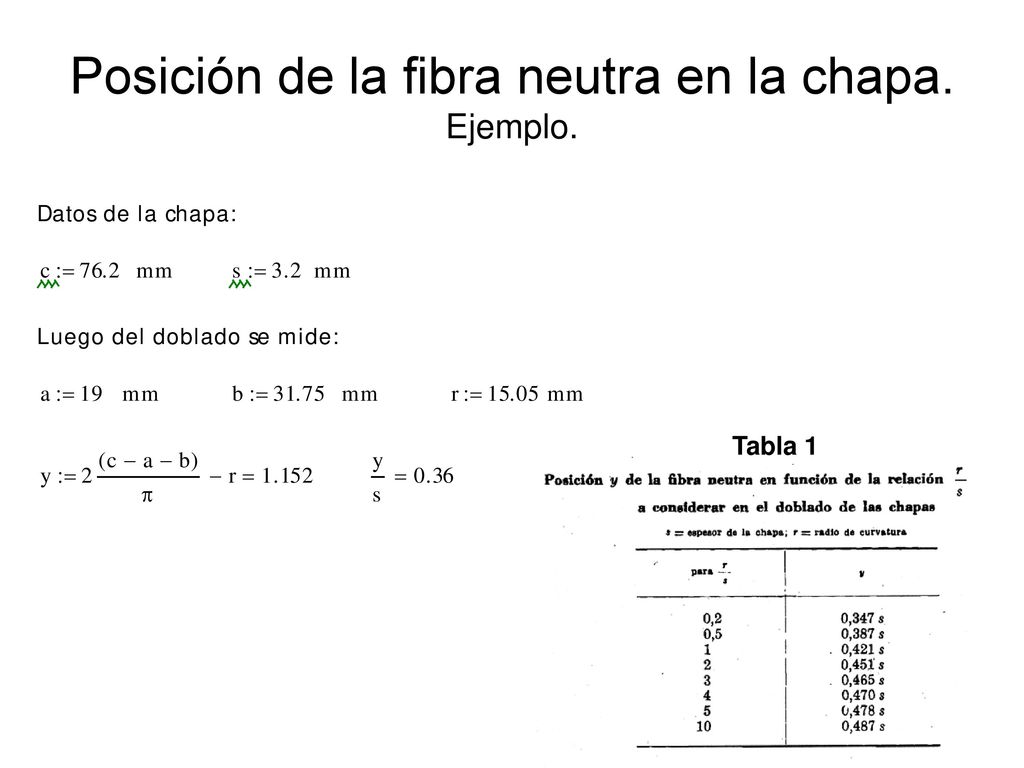

8 Posición de la fibra neutra en la chapa. Ejemplo.
Tabla 1

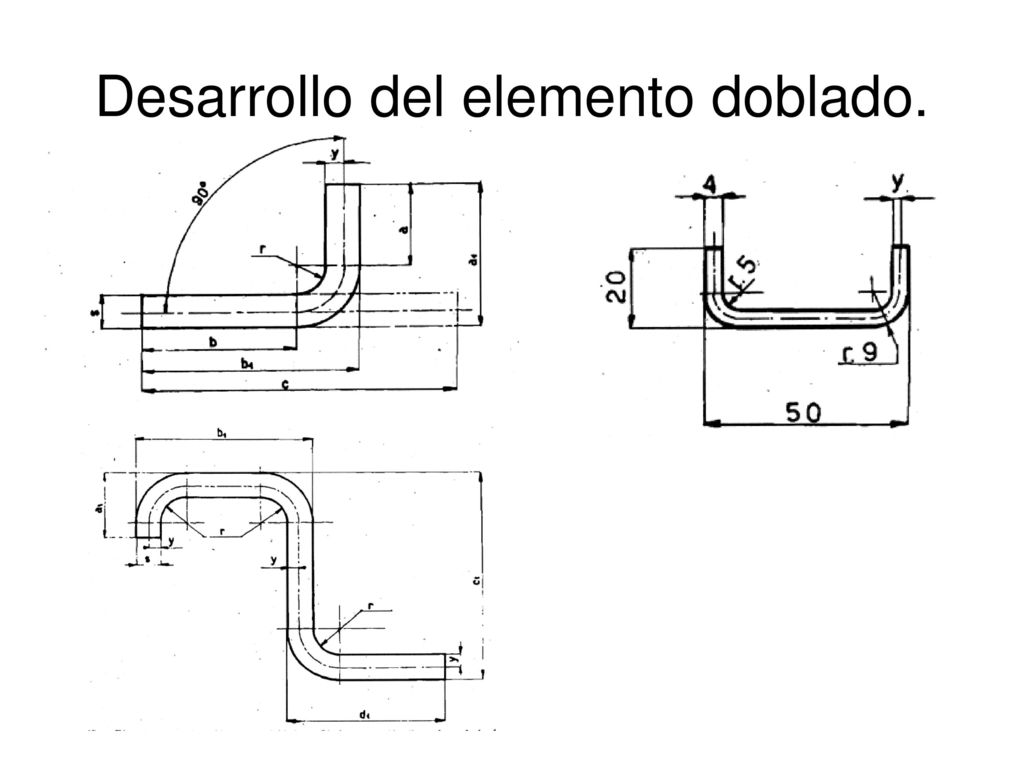

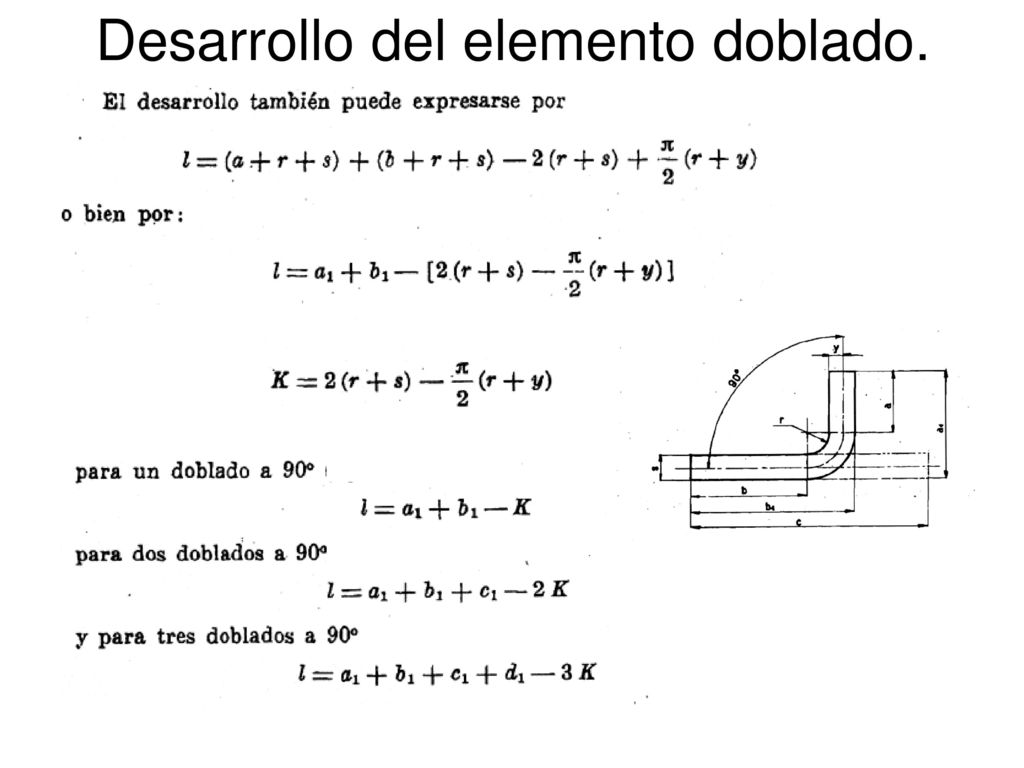

9 Desarrollo del elemento doblado.

10 Desarrollo del elemento doblado.

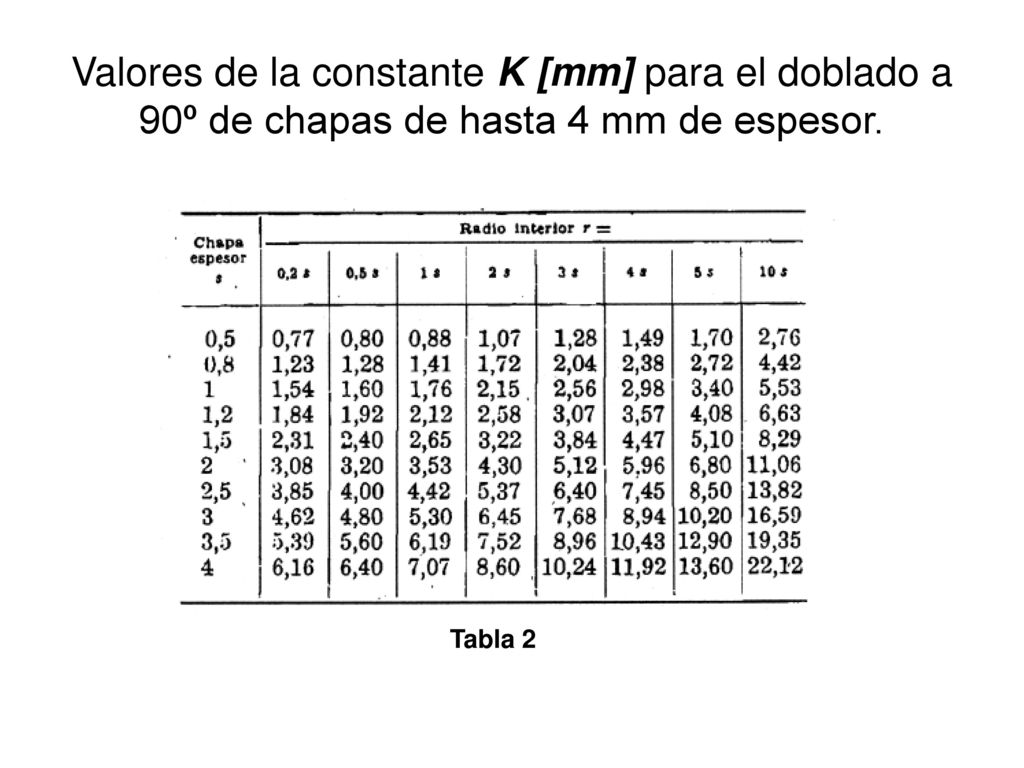

11 Valores de la constante K [mm] para el doblado a 90º de chapas de hasta 4 mm de espesor.
Tabla 2

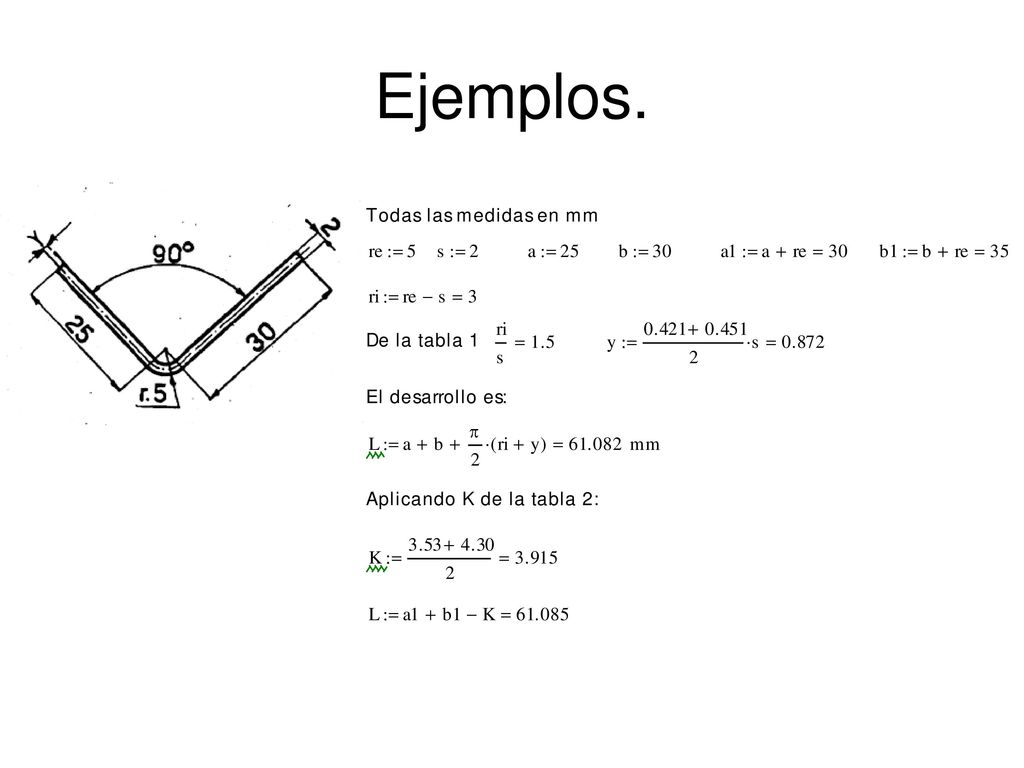

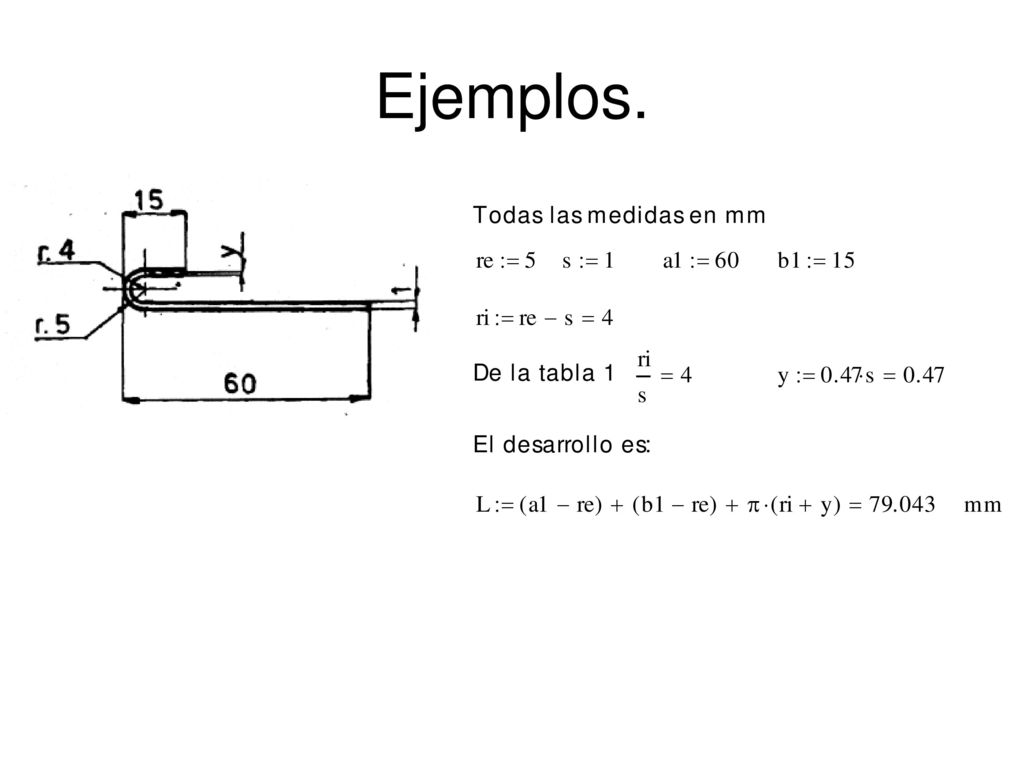

12 Ejemplos.

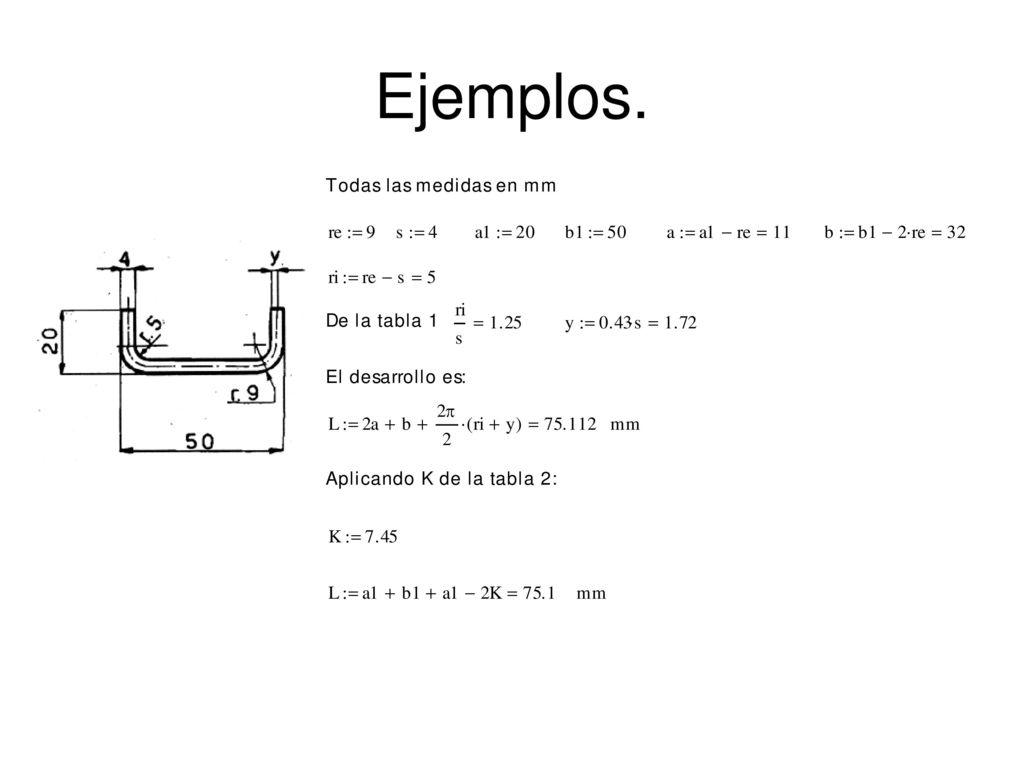

13 Ejemplos.

14 Ejemplos.
