Tipos de intercambiadores de calor.

Presentación del tema: "Tipos de intercambiadores de calor."— Transcripción de la presentación:

1 Tipos de intercambiadores de calor.
INGENIERÍA TÉRMICA I. TRANSFERENCIA DE CALOR. 1 | 34 TRANSFERENCIA DE CALOR EN RÉGIMEN ESTACIONARIO. Intercambiadores de calor. Tipos de intercambiadores de calor. Flujos en la misma dirección © 2010 · Prof. Juan-Ramón Muñoz Rico.

2 Tipos de intercambiadores de calor.
INGENIERÍA TÉRMICA I. TRANSFERENCIA DE CALOR. 2 | 34 TRANSFERENCIA DE CALOR EN RÉGIMEN ESTACIONARIO. Intercambiadores de calor. Tipos de intercambiadores de calor. Flujos cruzados © 2010 · Prof. Juan-Ramón Muñoz Rico.

3 Intercambiador de carcasa y tubos.
INGENIERÍA TÉRMICA I. TRANSFERENCIA DE CALOR. 3 | 34 TRANSFERENCIA DE CALOR EN RÉGIMEN ESTACIONARIO. Intercambiadores de calor. Intercambiador de carcasa y tubos. Un paso por carcasa y un paso por tubos © 2010 · Prof. Juan-Ramón Muñoz Rico.

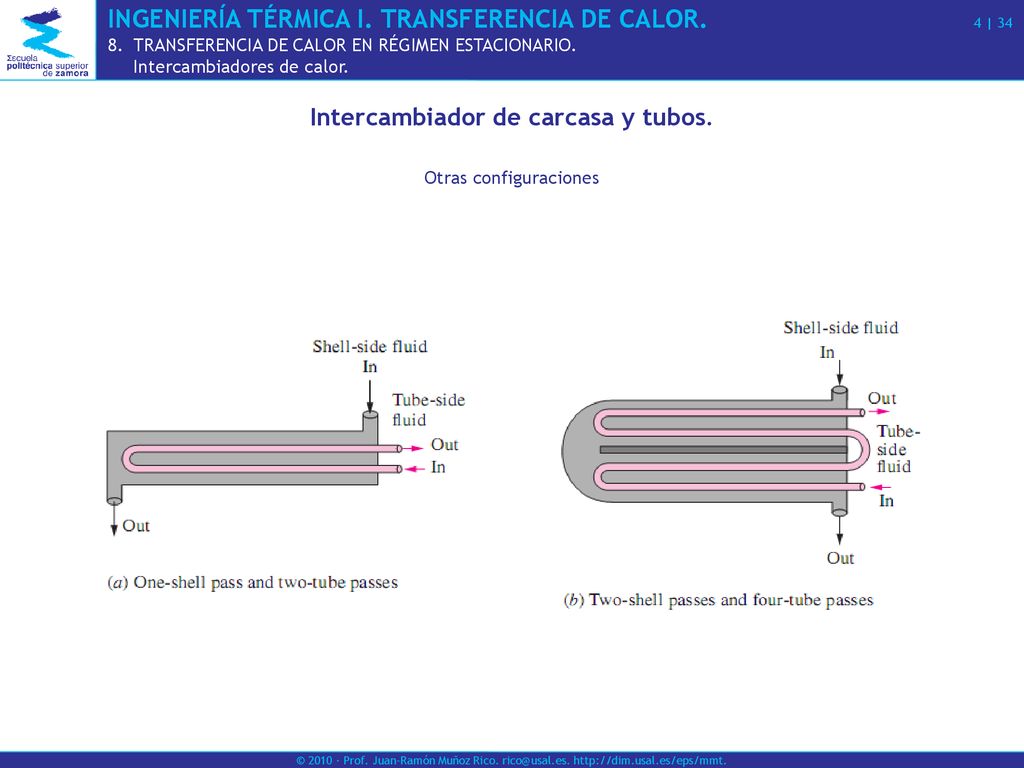

4 Intercambiador de carcasa y tubos.
INGENIERÍA TÉRMICA I. TRANSFERENCIA DE CALOR. 4 | 34 TRANSFERENCIA DE CALOR EN RÉGIMEN ESTACIONARIO. Intercambiadores de calor. Intercambiador de carcasa y tubos. Otras configuraciones © 2010 · Prof. Juan-Ramón Muñoz Rico.

5 INGENIERÍA TÉRMICA I. TRANSFERENCIA DE CALOR. 5 | 34
TRANSFERENCIA DE CALOR EN RÉGIMEN ESTACIONARIO. Intercambiadores de calor. © 2010 · Prof. Juan-Ramón Muñoz Rico.

6 Coeficiente de transferencia de calor global.
INGENIERÍA TÉRMICA I. TRANSFERENCIA DE CALOR. 6 | 34 TRANSFERENCIA DE CALOR EN RÉGIMEN ESTACIONARIO. Intercambiadores de calor. Coeficiente de transferencia de calor global. © 2010 · Prof. Juan-Ramón Muñoz Rico.

7 Coeficiente de transferencia de calor global.
INGENIERÍA TÉRMICA I. TRANSFERENCIA DE CALOR. 7 | 34 TRANSFERENCIA DE CALOR EN RÉGIMEN ESTACIONARIO. Intercambiadores de calor. Coeficiente de transferencia de calor global. © 2010 · Prof. Juan-Ramón Muñoz Rico.

8 INGENIERÍA TÉRMICA I. TRANSFERENCIA DE CALOR. 8 | 34
TRANSFERENCIA DE CALOR EN RÉGIMEN ESTACIONARIO. Intercambiadores de calor. Valores habituales del coeficiente global de transferencia de calor en intercambiadores. © 2010 · Prof. Juan-Ramón Muñoz Rico.

9 Ensuciamiento o incrustación.
INGENIERÍA TÉRMICA I. TRANSFERENCIA DE CALOR. 9 | 34 TRANSFERENCIA DE CALOR EN RÉGIMEN ESTACIONARIO. Intercambiadores de calor. Ensuciamiento o incrustación. © 2010 · Prof. Juan-Ramón Muñoz Rico.

10 Valores habituales para el factor de incrustación.
INGENIERÍA TÉRMICA I. TRANSFERENCIA DE CALOR | 34 TRANSFERENCIA DE CALOR EN RÉGIMEN ESTACIONARIO. Intercambiadores de calor. Valores habituales para el factor de incrustación. © 2010 · Prof. Juan-Ramón Muñoz Rico.

11 Análisis de Intercambiadores de calor.
INGENIERÍA TÉRMICA I. TRANSFERENCIA DE CALOR | 34 TRANSFERENCIA DE CALOR EN RÉGIMEN ESTACIONARIO. Intercambiadores de calor. Análisis de Intercambiadores de calor. Razón de Capacidad calorífica: © 2010 · Prof. Juan-Ramón Muñoz Rico.

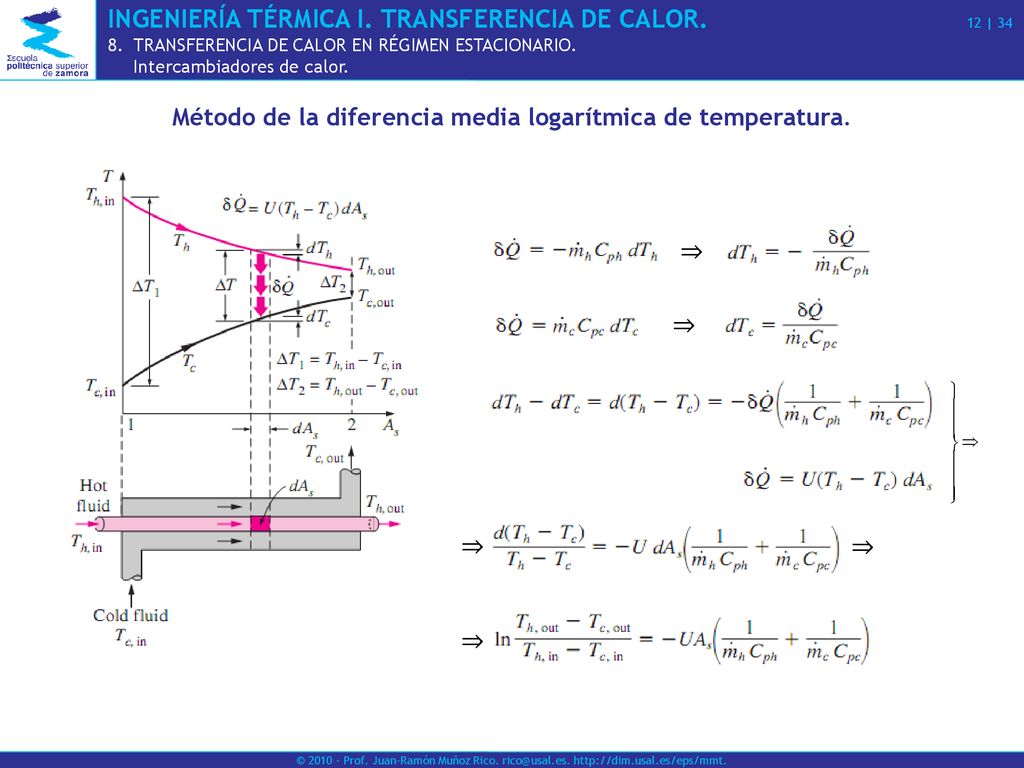

12 Método de la diferencia media logarítmica de temperatura.
INGENIERÍA TÉRMICA I. TRANSFERENCIA DE CALOR | 34 TRANSFERENCIA DE CALOR EN RÉGIMEN ESTACIONARIO. Intercambiadores de calor. Método de la diferencia media logarítmica de temperatura. ⇒ ⇒ ⇒ ⇒ ⇒ © 2010 · Prof. Juan-Ramón Muñoz Rico.

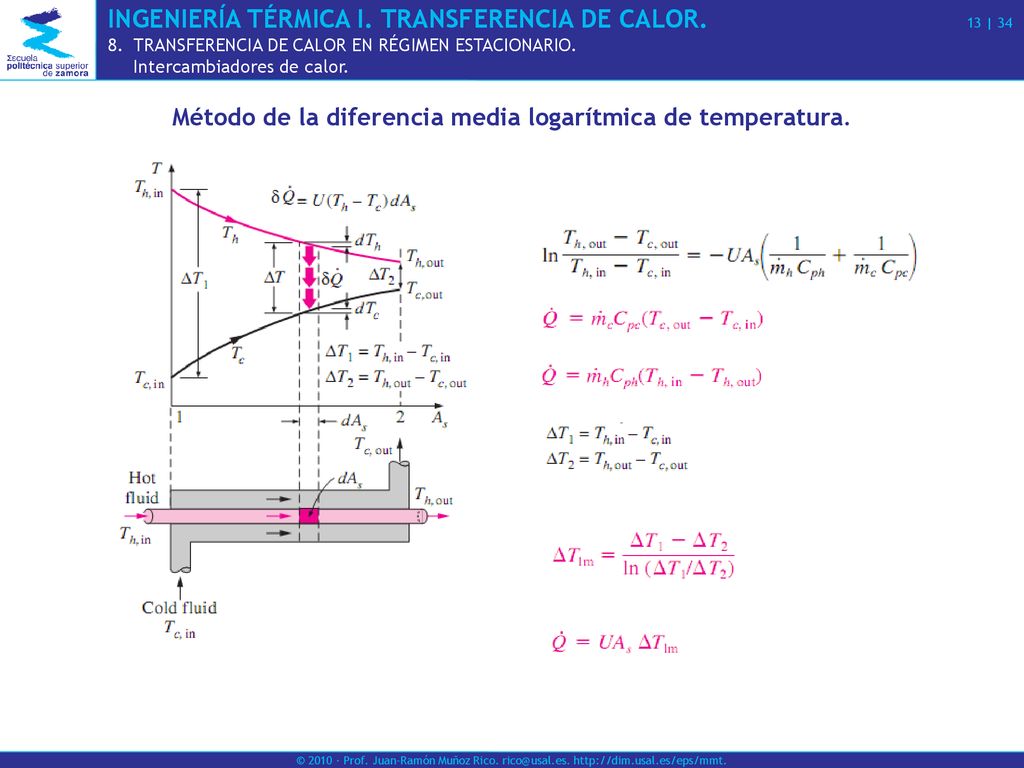

13 Método de la diferencia media logarítmica de temperatura.
INGENIERÍA TÉRMICA I. TRANSFERENCIA DE CALOR | 34 TRANSFERENCIA DE CALOR EN RÉGIMEN ESTACIONARIO. Intercambiadores de calor. Método de la diferencia media logarítmica de temperatura. © 2010 · Prof. Juan-Ramón Muñoz Rico.

14 Método de la diferencia media logarítmica de temperatura.
INGENIERÍA TÉRMICA I. TRANSFERENCIA DE CALOR | 34 TRANSFERENCIA DE CALOR EN RÉGIMEN ESTACIONARIO. Intercambiadores de calor. Método de la diferencia media logarítmica de temperatura. © 2010 · Prof. Juan-Ramón Muñoz Rico.

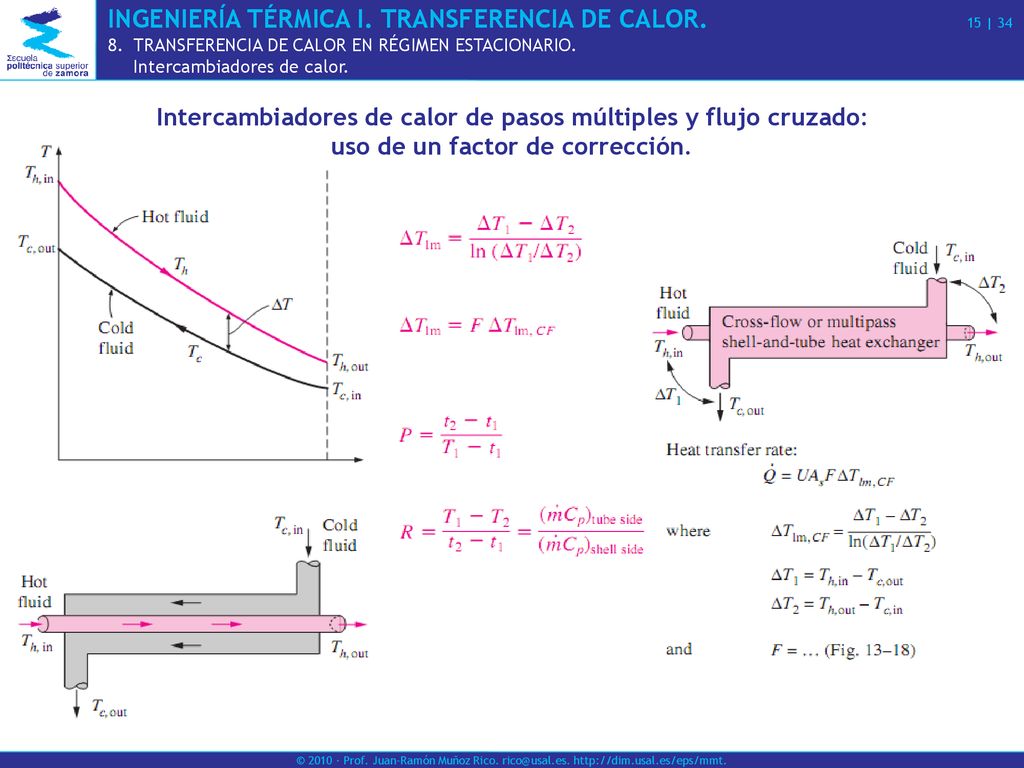

15 INGENIERÍA TÉRMICA I. TRANSFERENCIA DE CALOR. 15 | 34
TRANSFERENCIA DE CALOR EN RÉGIMEN ESTACIONARIO. Intercambiadores de calor. Intercambiadores de calor de pasos múltiples y flujo cruzado: uso de un factor de corrección. © 2010 · Prof. Juan-Ramón Muñoz Rico.

16 INGENIERÍA TÉRMICA I. TRANSFERENCIA DE CALOR. 16 | 34
TRANSFERENCIA DE CALOR EN RÉGIMEN ESTACIONARIO. Intercambiadores de calor. Intercambiadores de calor de pasos múltiples y flujo cruzado: uso de un factor de corrección. © 2010 · Prof. Juan-Ramón Muñoz Rico.

17 INGENIERÍA TÉRMICA I. TRANSFERENCIA DE CALOR. 17 | 34
TRANSFERENCIA DE CALOR EN RÉGIMEN ESTACIONARIO. Intercambiadores de calor. Intercambiadores de calor de pasos múltiples y flujo cruzado: uso de un factor de corrección. © 2010 · Prof. Juan-Ramón Muñoz Rico.

18 INGENIERÍA TÉRMICA I. TRANSFERENCIA DE CALOR. 18 | 34
TRANSFERENCIA DE CALOR EN RÉGIMEN ESTACIONARIO. Intercambiadores de calor. Intercambiadores de calor de pasos múltiples y flujo cruzado: uso de un factor de corrección. © 2010 · Prof. Juan-Ramón Muñoz Rico.

19 INGENIERÍA TÉRMICA I. TRANSFERENCIA DE CALOR. 19 | 34
TRANSFERENCIA DE CALOR EN RÉGIMEN ESTACIONARIO. Intercambiadores de calor. Intercambiadores de calor de pasos múltiples y flujo cruzado: uso de un factor de corrección. © 2010 · Prof. Juan-Ramón Muñoz Rico.

20 Método de la Efectividad – NTU (Número de Unidades de Transferencia).
INGENIERÍA TÉRMICA I. TRANSFERENCIA DE CALOR | 34 TRANSFERENCIA DE CALOR EN RÉGIMEN ESTACIONARIO. Intercambiadores de calor. Método de la Efectividad – NTU (Número de Unidades de Transferencia). © 2010 · Prof. Juan-Ramón Muñoz Rico.

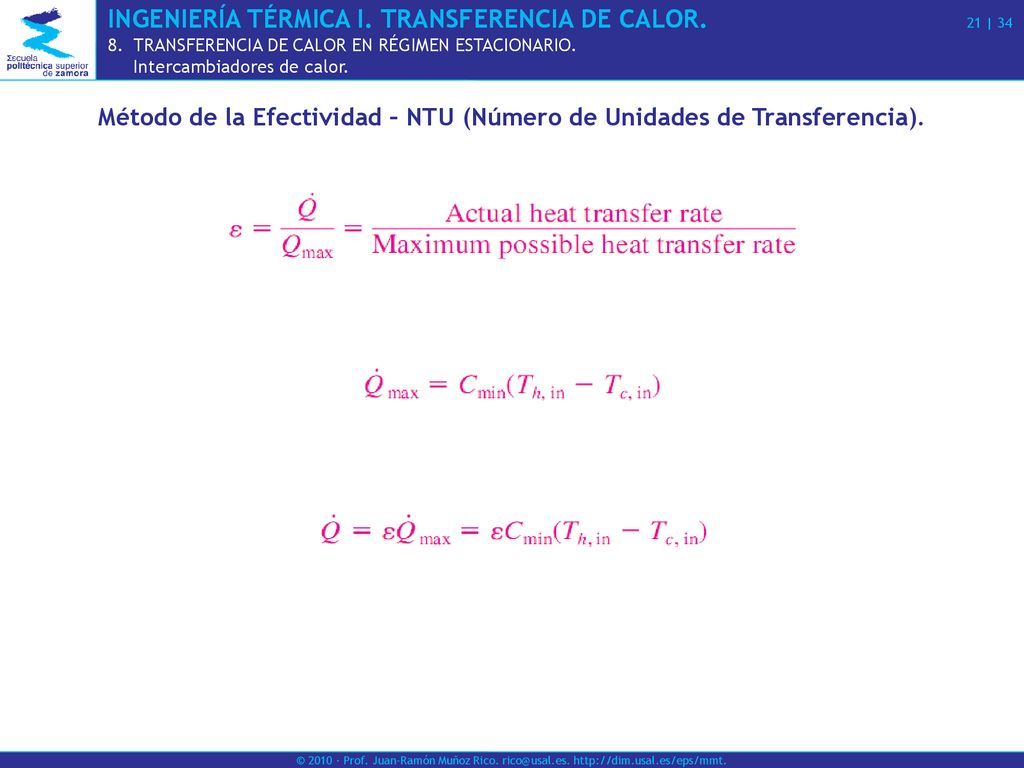

21 Método de la Efectividad – NTU (Número de Unidades de Transferencia).
INGENIERÍA TÉRMICA I. TRANSFERENCIA DE CALOR | 34 TRANSFERENCIA DE CALOR EN RÉGIMEN ESTACIONARIO. Intercambiadores de calor. Método de la Efectividad – NTU (Número de Unidades de Transferencia). © 2010 · Prof. Juan-Ramón Muñoz Rico.

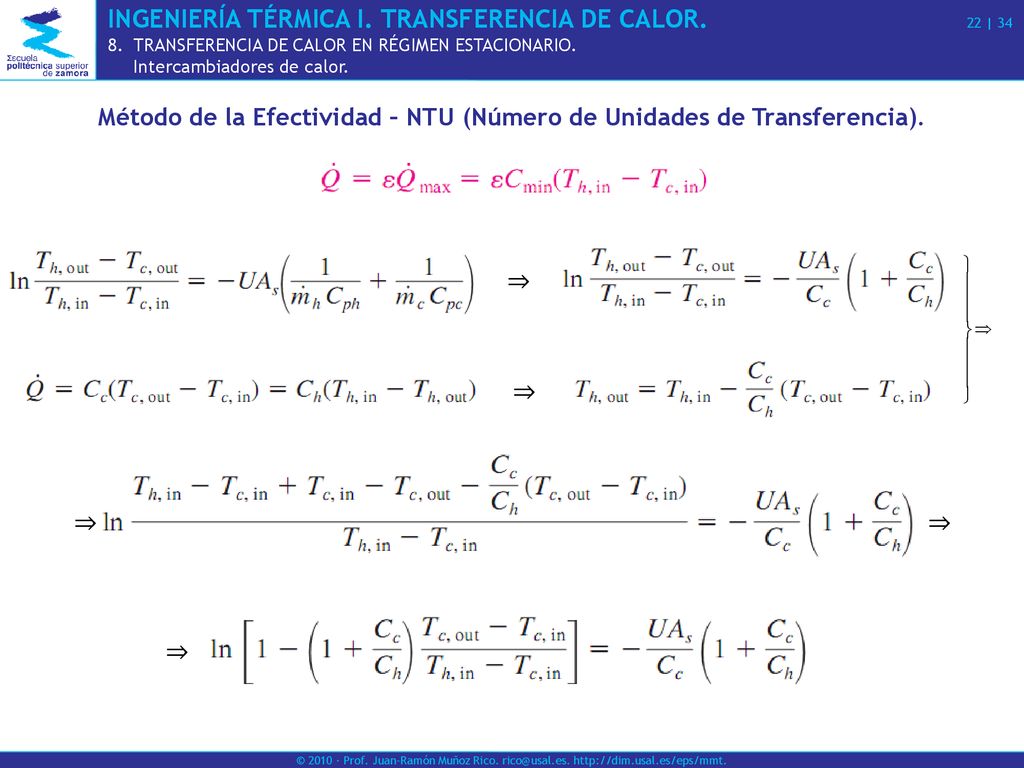

22 Método de la Efectividad – NTU (Número de Unidades de Transferencia).
INGENIERÍA TÉRMICA I. TRANSFERENCIA DE CALOR | 34 TRANSFERENCIA DE CALOR EN RÉGIMEN ESTACIONARIO. Intercambiadores de calor. Método de la Efectividad – NTU (Número de Unidades de Transferencia). ⇒ ⇒ ⇒ ⇒ ⇒ © 2010 · Prof. Juan-Ramón Muñoz Rico.

23 Método de la Efectividad – NTU (Número de Unidades de Transferencia).
INGENIERÍA TÉRMICA I. TRANSFERENCIA DE CALOR | 34 TRANSFERENCIA DE CALOR EN RÉGIMEN ESTACIONARIO. Intercambiadores de calor. Método de la Efectividad – NTU (Número de Unidades de Transferencia). © 2010 · Prof. Juan-Ramón Muñoz Rico.

24 Método de la Efectividad – NTU (Número de Unidades de Transferencia).
INGENIERÍA TÉRMICA I. TRANSFERENCIA DE CALOR | 34 TRANSFERENCIA DE CALOR EN RÉGIMEN ESTACIONARIO. Intercambiadores de calor. Método de la Efectividad – NTU (Número de Unidades de Transferencia). © 2010 · Prof. Juan-Ramón Muñoz Rico.

25 Método de la Efectividad – NTU (Número de Unidades de Transferencia).
INGENIERÍA TÉRMICA I. TRANSFERENCIA DE CALOR | 34 TRANSFERENCIA DE CALOR EN RÉGIMEN ESTACIONARIO. Intercambiadores de calor. Método de la Efectividad – NTU (Número de Unidades de Transferencia). © 2010 · Prof. Juan-Ramón Muñoz Rico.

26 Método de la Efectividad – NTU (Número de Unidades de Transferencia).
INGENIERÍA TÉRMICA I. TRANSFERENCIA DE CALOR | 34 TRANSFERENCIA DE CALOR EN RÉGIMEN ESTACIONARIO. Intercambiadores de calor. Método de la Efectividad – NTU (Número de Unidades de Transferencia). © 2010 · Prof. Juan-Ramón Muñoz Rico.

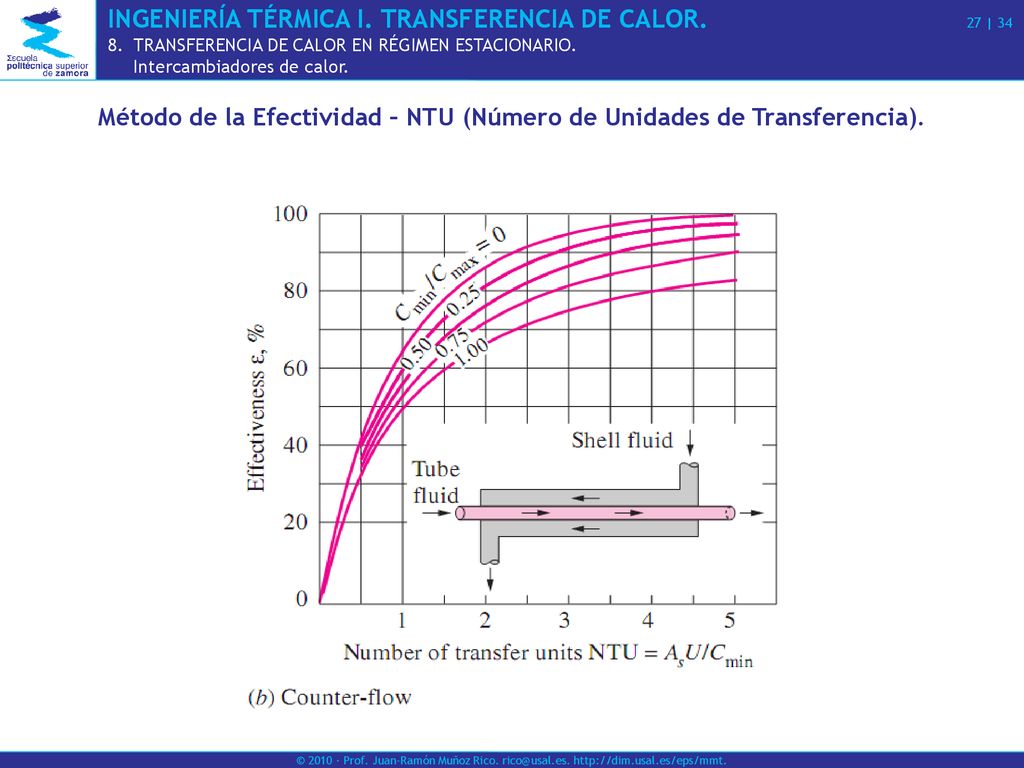

27 Método de la Efectividad – NTU (Número de Unidades de Transferencia).
INGENIERÍA TÉRMICA I. TRANSFERENCIA DE CALOR | 34 TRANSFERENCIA DE CALOR EN RÉGIMEN ESTACIONARIO. Intercambiadores de calor. Método de la Efectividad – NTU (Número de Unidades de Transferencia). © 2010 · Prof. Juan-Ramón Muñoz Rico.

28 Método de la Efectividad – NTU (Número de Unidades de Transferencia).
INGENIERÍA TÉRMICA I. TRANSFERENCIA DE CALOR | 34 TRANSFERENCIA DE CALOR EN RÉGIMEN ESTACIONARIO. Intercambiadores de calor. Método de la Efectividad – NTU (Número de Unidades de Transferencia). © 2010 · Prof. Juan-Ramón Muñoz Rico.

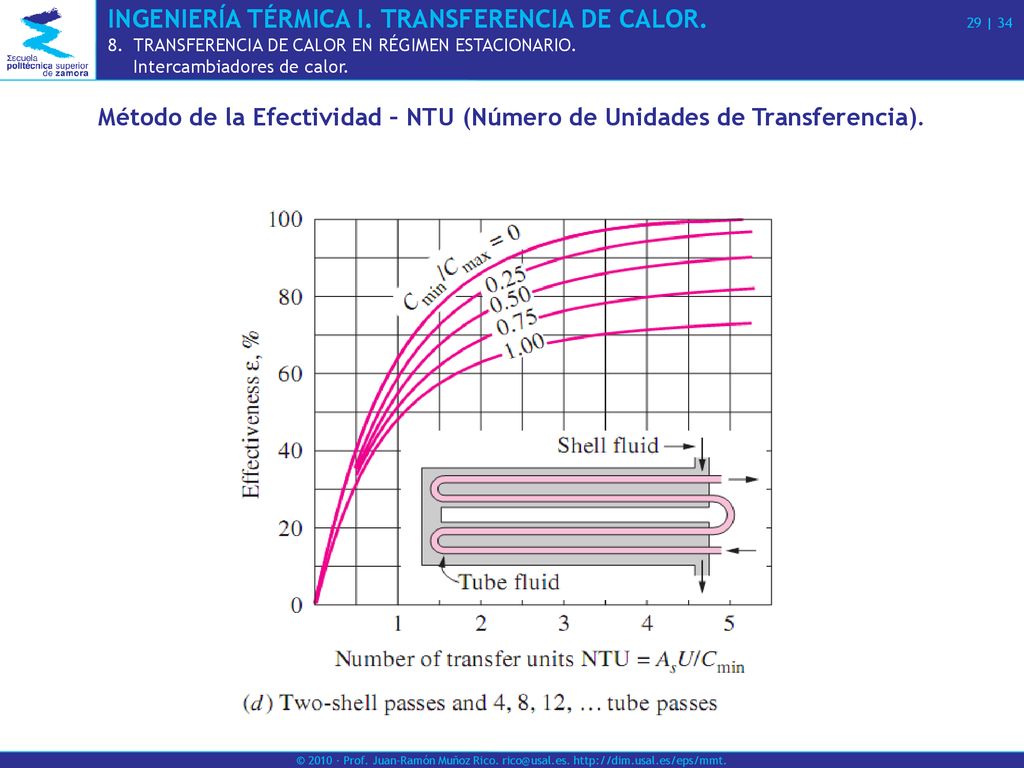

29 Método de la Efectividad – NTU (Número de Unidades de Transferencia).
INGENIERÍA TÉRMICA I. TRANSFERENCIA DE CALOR | 34 TRANSFERENCIA DE CALOR EN RÉGIMEN ESTACIONARIO. Intercambiadores de calor. Método de la Efectividad – NTU (Número de Unidades de Transferencia). © 2010 · Prof. Juan-Ramón Muñoz Rico.

30 Método de la Efectividad – NTU (Número de Unidades de Transferencia).
INGENIERÍA TÉRMICA I. TRANSFERENCIA DE CALOR | 34 TRANSFERENCIA DE CALOR EN RÉGIMEN ESTACIONARIO. Intercambiadores de calor. Método de la Efectividad – NTU (Número de Unidades de Transferencia). © 2010 · Prof. Juan-Ramón Muñoz Rico.

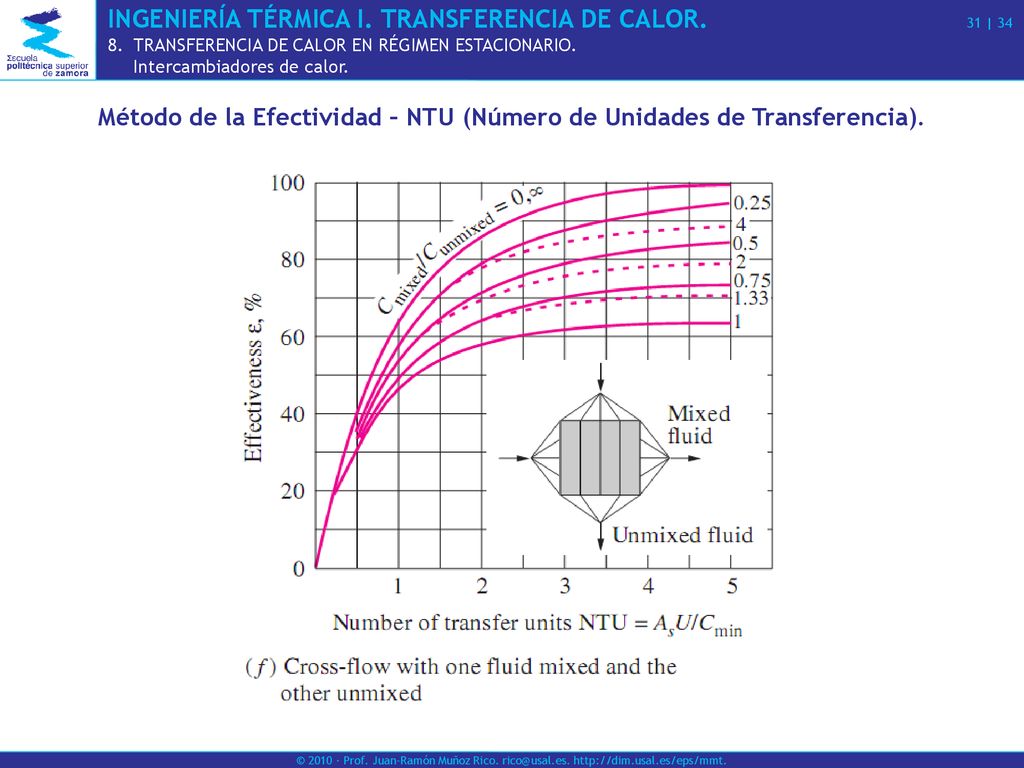

31 Método de la Efectividad – NTU (Número de Unidades de Transferencia).
INGENIERÍA TÉRMICA I. TRANSFERENCIA DE CALOR | 34 TRANSFERENCIA DE CALOR EN RÉGIMEN ESTACIONARIO. Intercambiadores de calor. Método de la Efectividad – NTU (Número de Unidades de Transferencia). © 2010 · Prof. Juan-Ramón Muñoz Rico.

32 Método de la Efectividad – NTU (Número de Unidades de Transferencia).
INGENIERÍA TÉRMICA I. TRANSFERENCIA DE CALOR | 34 TRANSFERENCIA DE CALOR EN RÉGIMEN ESTACIONARIO. Intercambiadores de calor. Método de la Efectividad – NTU (Número de Unidades de Transferencia). © 2010 · Prof. Juan-Ramón Muñoz Rico.

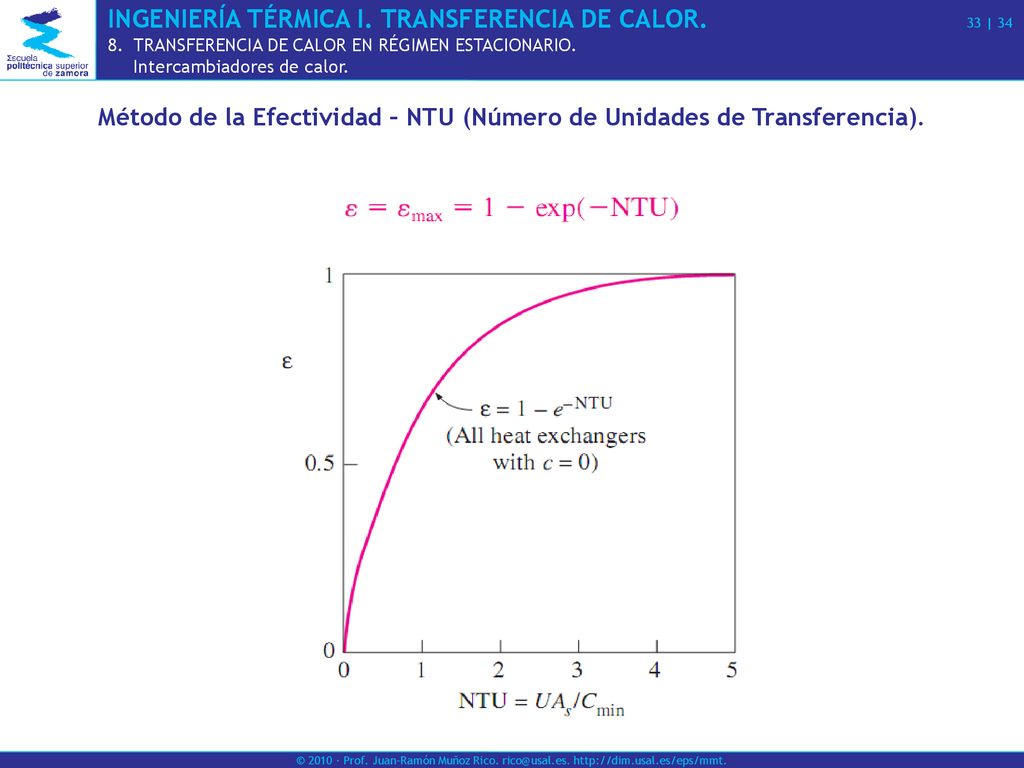

33 Método de la Efectividad – NTU (Número de Unidades de Transferencia).
INGENIERÍA TÉRMICA I. TRANSFERENCIA DE CALOR | 34 TRANSFERENCIA DE CALOR EN RÉGIMEN ESTACIONARIO. Intercambiadores de calor. Método de la Efectividad – NTU (Número de Unidades de Transferencia). © 2010 · Prof. Juan-Ramón Muñoz Rico.

34 Método de la Efectividad – NTU (Número de Unidades de Transferencia).
INGENIERÍA TÉRMICA I. TRANSFERENCIA DE CALOR | 34 TRANSFERENCIA DE CALOR EN RÉGIMEN ESTACIONARIO. Intercambiadores de calor. Método de la Efectividad – NTU (Número de Unidades de Transferencia). © 2010 · Prof. Juan-Ramón Muñoz Rico.
