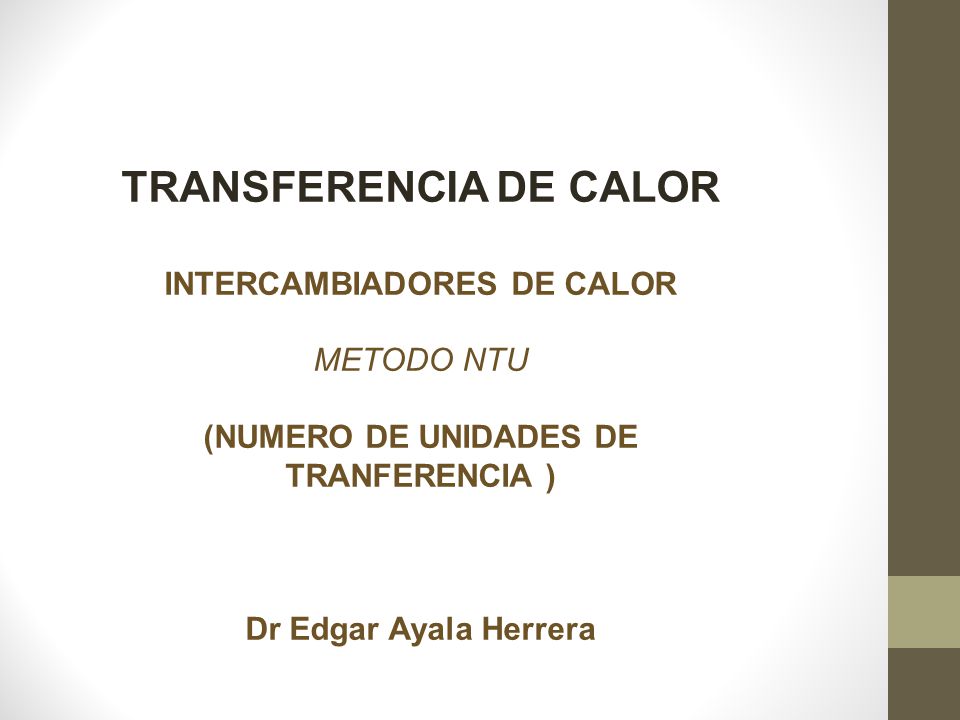

1 TRANSFERENCIA DE CALOR
INTERCAMBIADORES DE CALOR METODO NTU (NUMERO DE UNIDADES DE TRANFERENCIA ) Dr Edgar Ayala Herrera

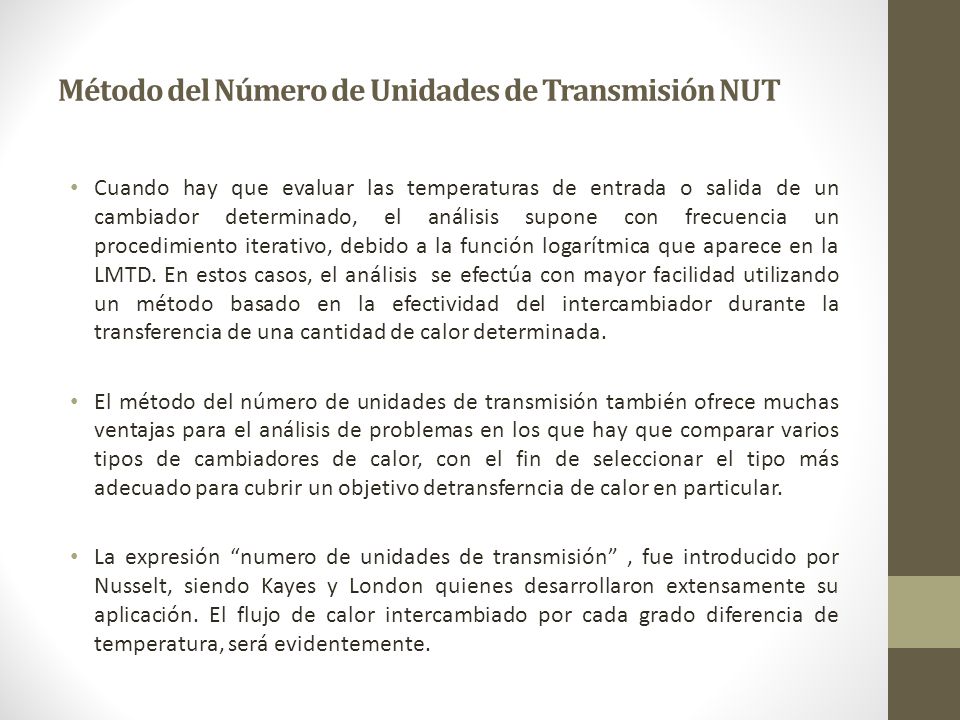

2 Método del Número de Unidades de Transmisión NUT
Cuando hay que evaluar las temperaturas de entrada o salida de un cambiador determinado, el análisis supone con frecuencia un procedimiento iterativo, debido a la función logarítmica que aparece en la LMTD. En estos casos, el análisis se efectúa con mayor facilidad utilizando un método basado en la efectividad del intercambiador durante la transferencia de una cantidad de calor determinada. El método del número de unidades de transmisión también ofrece muchas ventajas para el análisis de problemas en los que hay que comparar varios tipos de cambiadores de calor, con el fin de seleccionar el tipo más adecuado para cubrir un objetivo detransferncia de calor en particular. La expresión “numero de unidades de transmisión” , fue introducido por Nusselt, siendo Kayes y London quienes desarrollaron extensamente su aplicación. El flujo de calor intercambiado por cada grado diferencia de temperatura, será evidentemente.

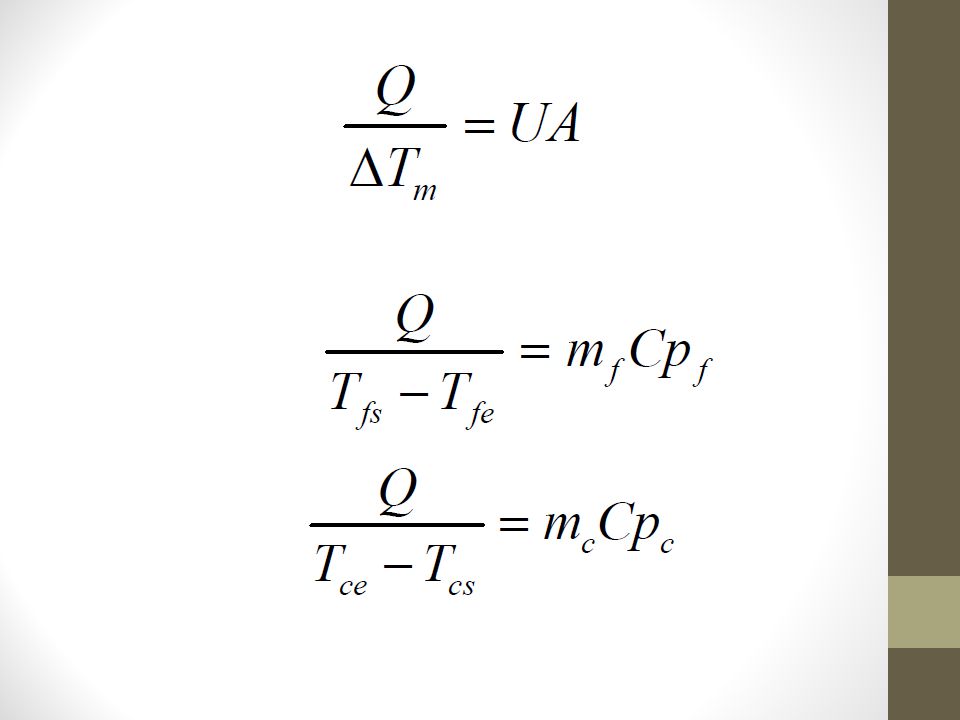

3

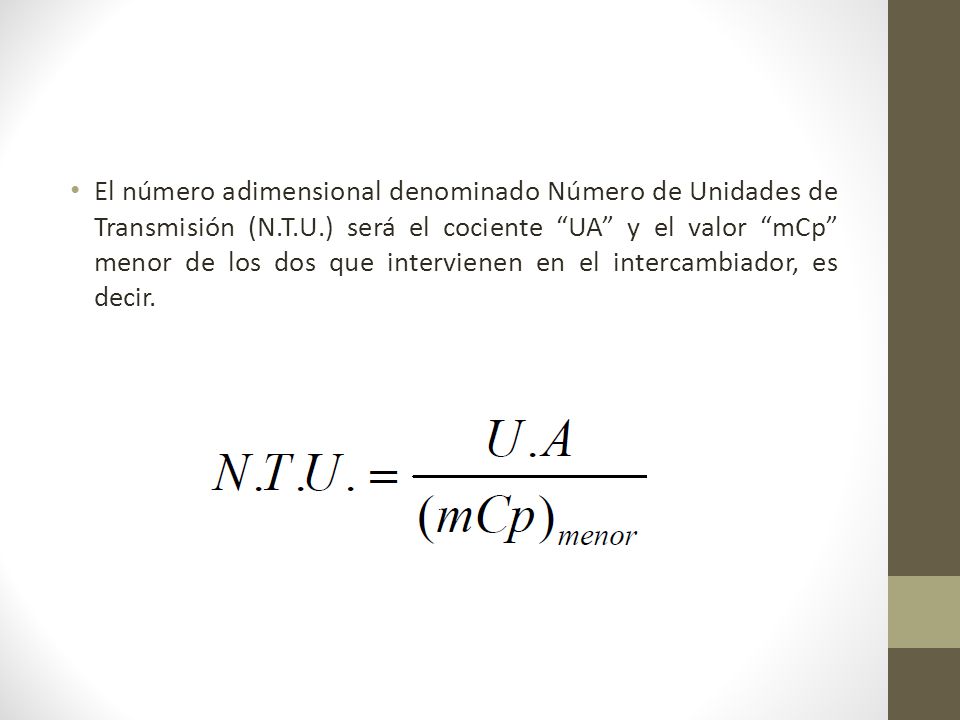

4 El número adimensional denominado Número de Unidades de Transmisión (N
El número adimensional denominado Número de Unidades de Transmisión (N.T.U.) será el cociente “UA” y el valor “mCp” menor de los dos que intervienen en el intercambiador, es decir.

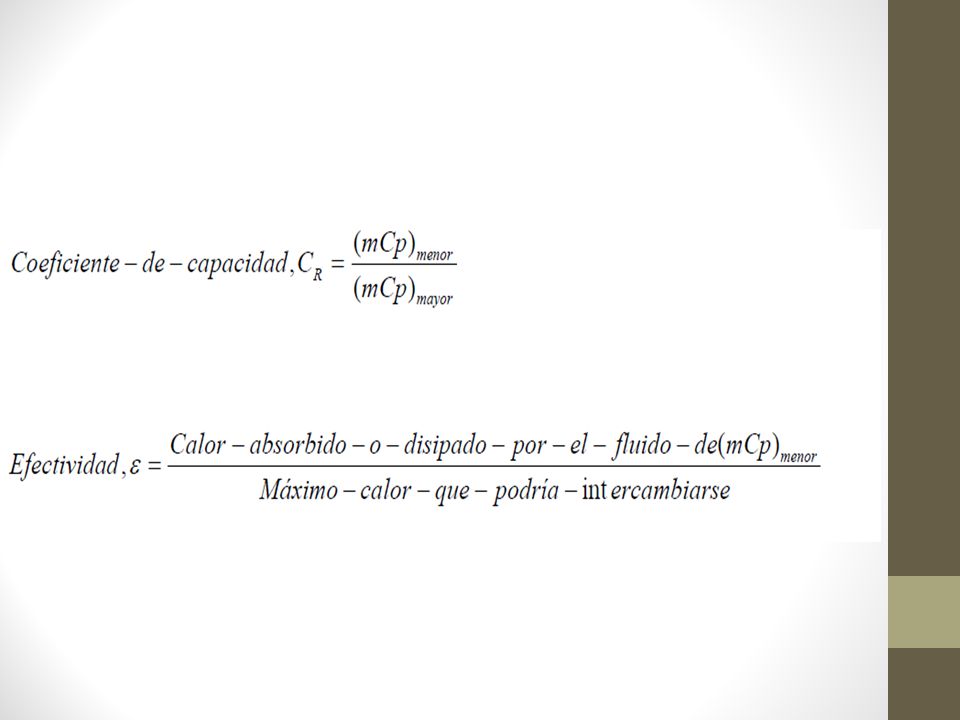

5

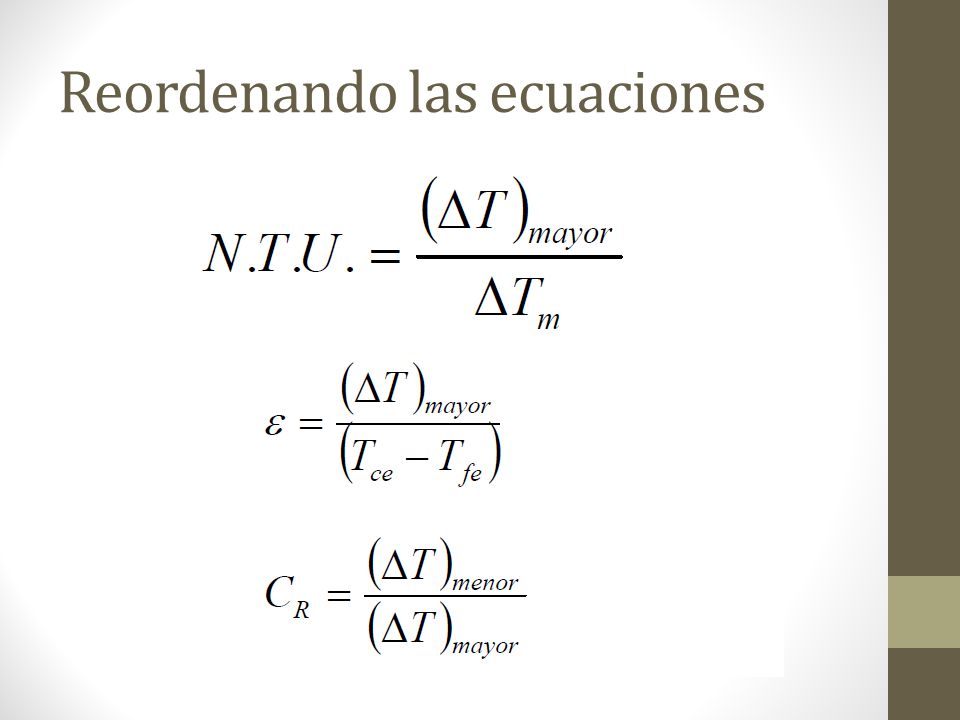

6 Reordenando las ecuaciones

7
