1 Introducción a las redes locales
1. El proceso telemático: 2. Normas y estándares internacionales 3. Líneas de comunicación 4. Concepto de circuito de datos: 5. Tipos de transmisión: 6. Explotación de los circuitos de datos: 7. Elementos de un sistema de comunicación: 8. Las redes de comunicación: 9. Sistemas de numeración 10. Investigación:

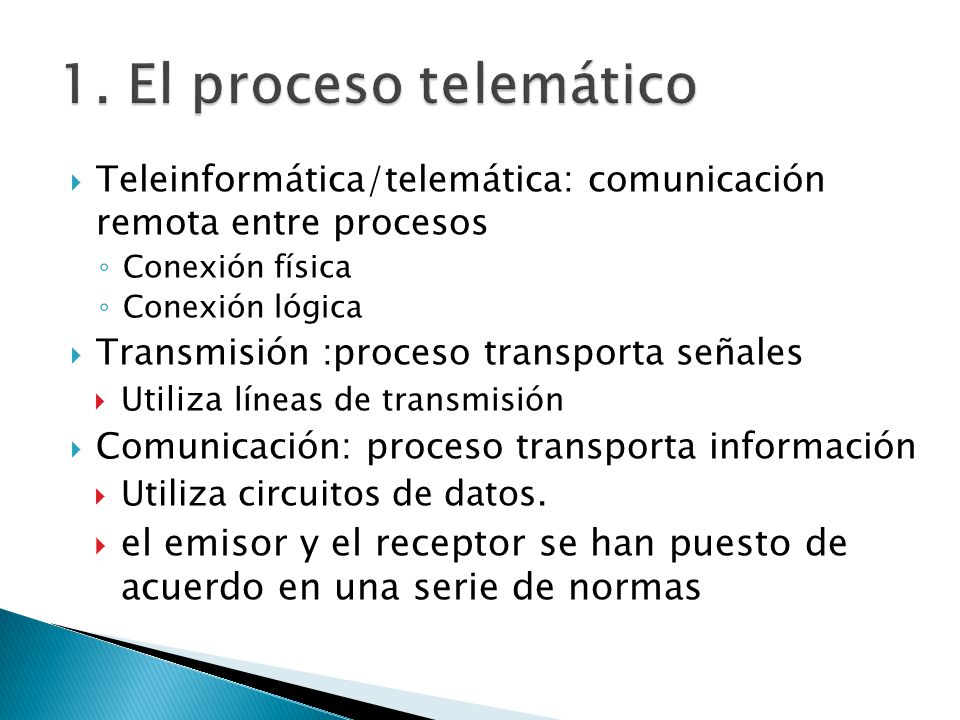

2 1. El proceso telemático Teleinformática/telemática: comunicación remota entre procesos Conexión física Conexión lógica Transmisión :proceso transporta señales Utiliza líneas de transmisión Comunicación: proceso transporta información Utiliza circuitos de datos. el emisor y el receptor se han puesto de acuerdo en una serie de normas

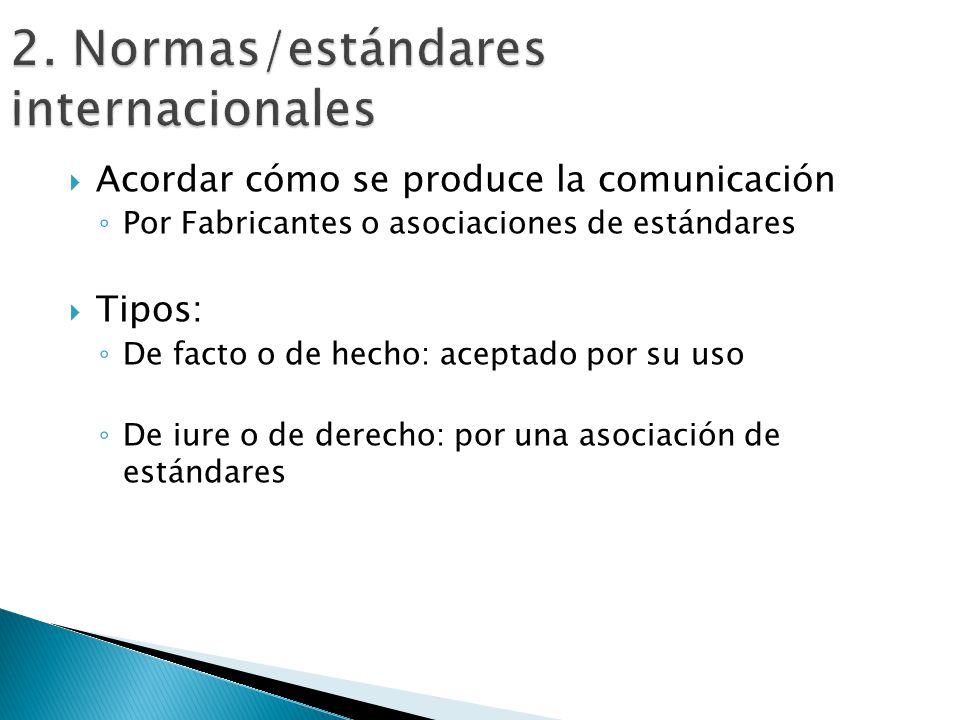

3 2. Normas/estándares internacionales
Acordar cómo se produce la comunicación Por Fabricantes o asociaciones de estándares Tipos: De facto o de hecho: aceptado por su uso De iure o de derecho: por una asociación de estándares

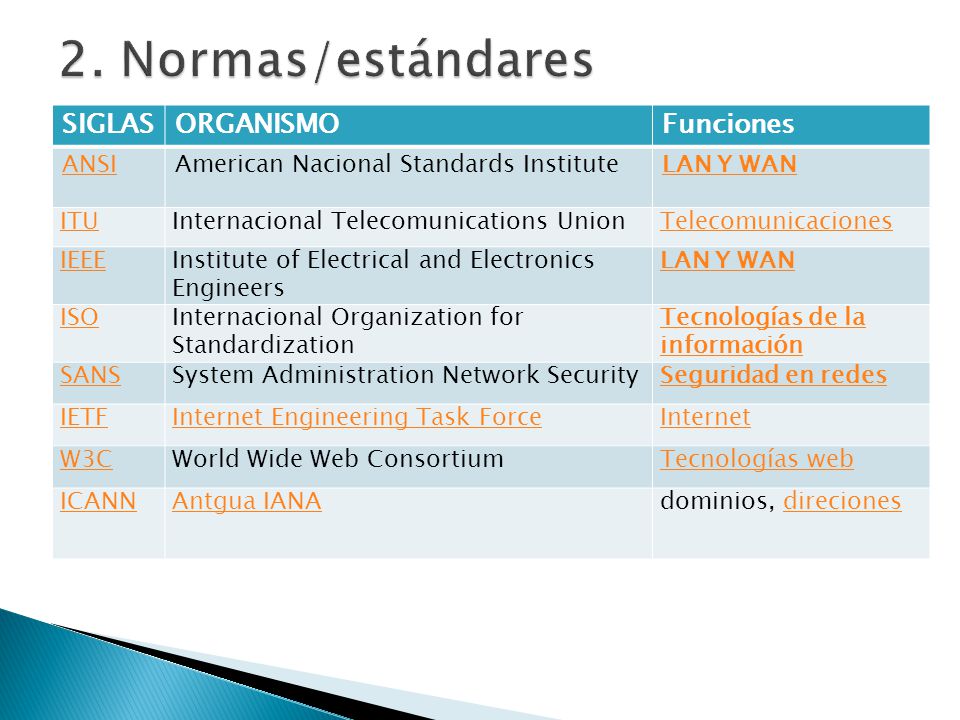

4 2. Normas/estándares SIGLAS ORGANISMO Funciones ANSI
American Nacional Standards Institute LAN Y WAN ITU Internacional Telecomunications Union Telecomunicaciones IEEE Institute of Electrical and Electronics Engineers ISO Internacional Organization for Standardization Tecnologías de la información SANS System Administration Network Security Seguridad en redes IETF Internet Engineering Task Force Internet W3C World Wide Web Consortium Tecnologías web ICANN Antgua IANA dominios, direciones

5 Trabajo 1 Trabajo sobre las principales organizaciones de normalización. Consulta las sedes web de las principales asociaciones de estándares y elabora un documento con las páginas de más interés, de novedades, de recursos, etc.

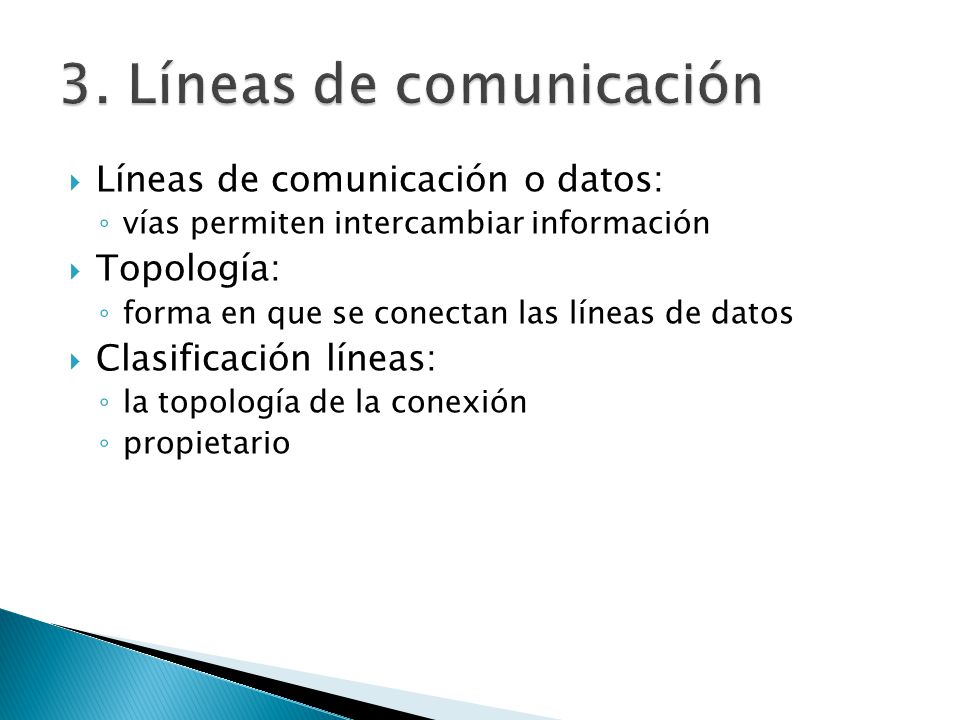

6 3. Líneas de comunicación
Líneas de comunicación o datos: vías permiten intercambiar información Topología: forma en que se conectan las líneas de datos Clasificación líneas: la topología de la conexión propietario

7 Líneas según conexión Líneas punto a punto: Líneas multipunto:
2 equipos conectados existe una línea física que los une sólo los 2 equipos tienen derecho de acceso. Líneas multipunto: conjunto de líneas que interconectan múltiples equipos.

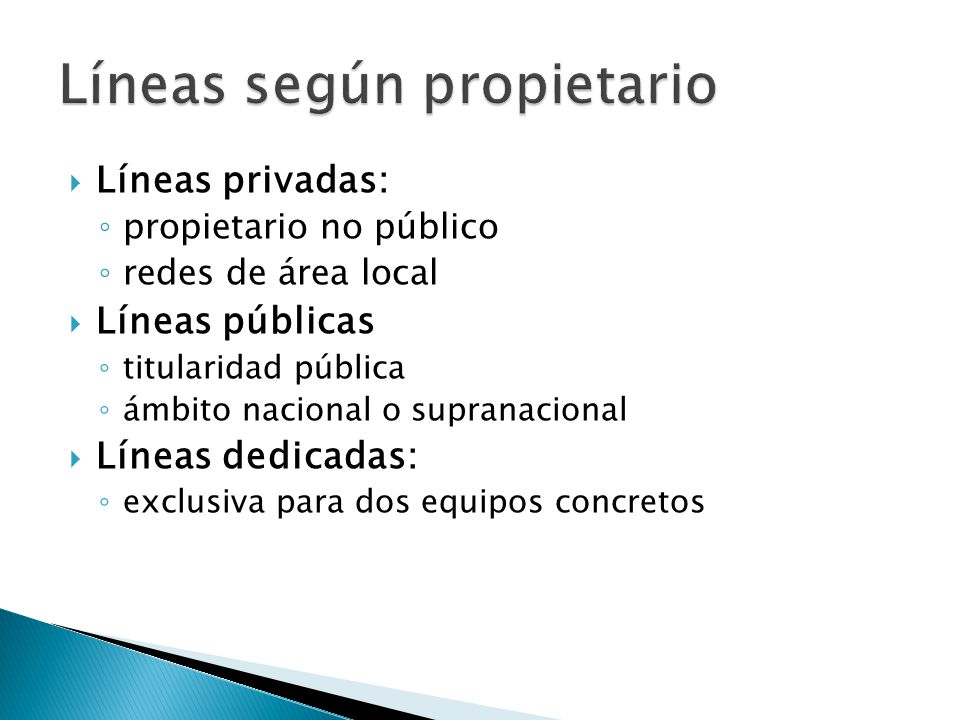

8 Líneas según propietario
Líneas privadas: propietario no público redes de área local Líneas públicas titularidad pública ámbito nacional o supranacional Líneas dedicadas: exclusiva para dos equipos concretos

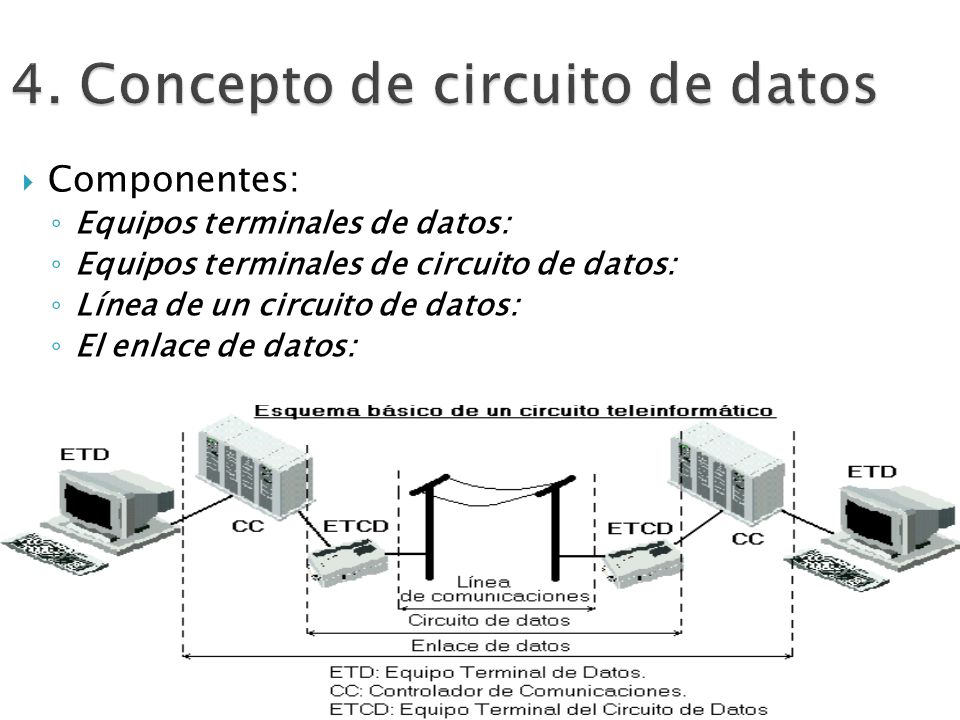

9 4. Concepto de circuito de datos
Componentes: Equipos terminales de datos: Equipos terminales de circuito de datos: Línea de un circuito de datos: El enlace de datos:

10 4. Concepto de circuito de datos
Equipos terminales de datos: ETD o DTE fuente o destino de la información. Equipos terminales de circuito de datos: ECD o DCE o ETCD adecua las señales aun formato asequible al ETD Ejemplo: módem Línea de un circuito de datos: Une Dos ECD cualesquiera caracterizada por un conjunto de parámetros Habilitada para determinadas transmisiones. El enlace de datos: ECDs , líneas que los, controladores de comunicaciones

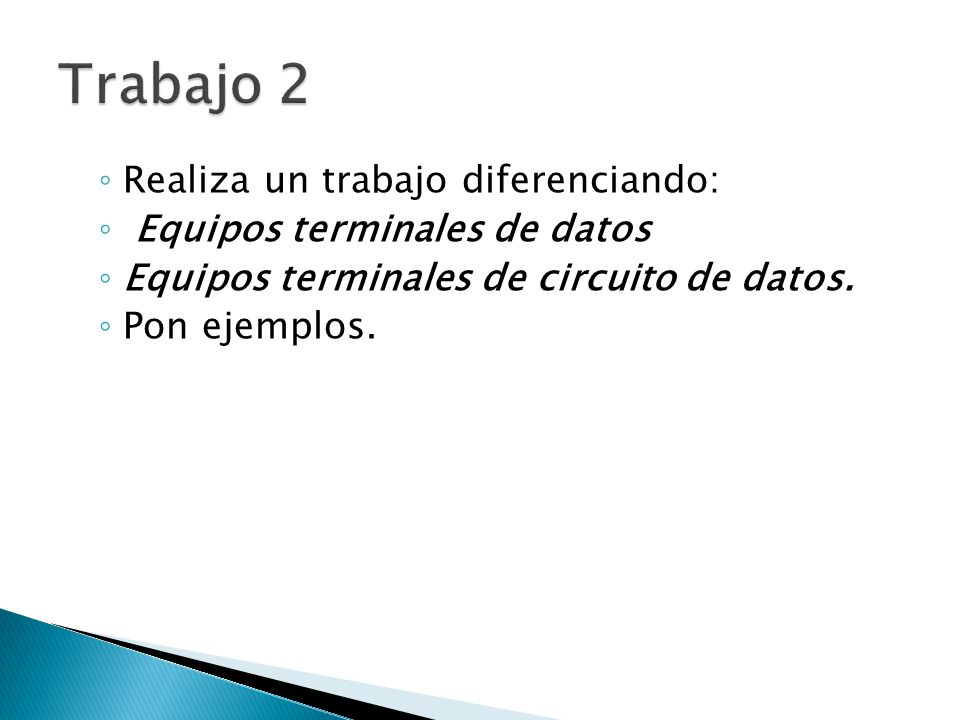

11 Trabajo 2 Realiza un trabajo diferenciando:
Equipos terminales de datos Equipos terminales de circuito de datos. Pon ejemplos.

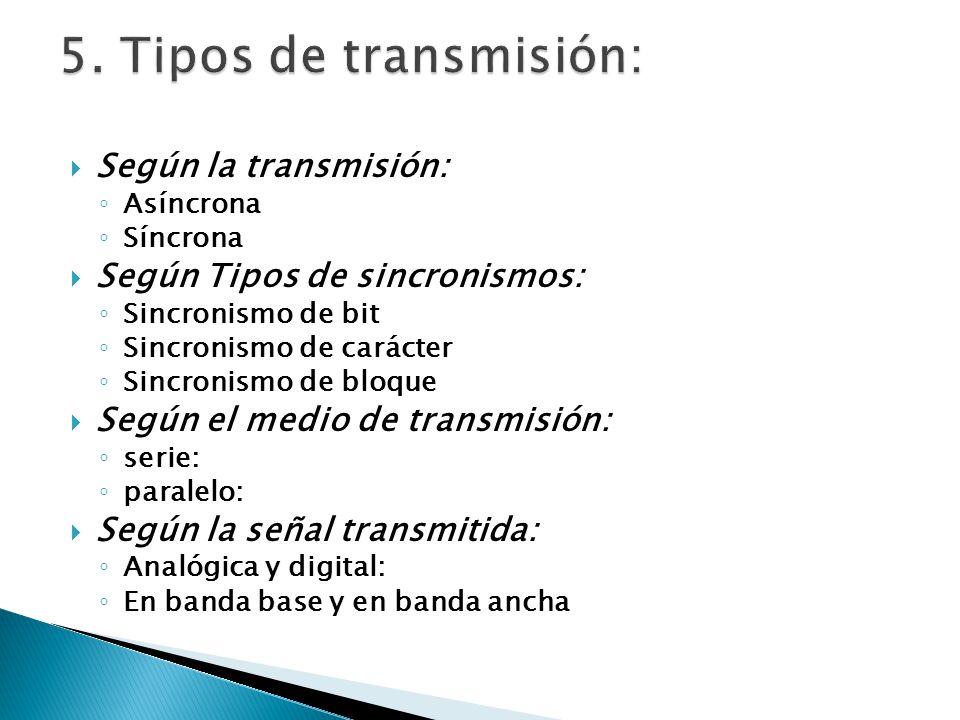

12 5. Tipos de transmisión: Según la transmisión:
Asíncrona Síncrona Según Tipos de sincronismos: Sincronismo de bit Sincronismo de carácter Sincronismo de bloque Según el medio de transmisión: serie: paralelo: Según la señal transmitida: Analógica y digital: En banda base y en banda ancha

13 5. Tipos de transmisión: Transmisión síncrona: Sincronismo:
base común de tiempos para emisor y receptor Transmisión asíncrona: sincronización entre emisor y receptor en cada palabra a través de unos bits especiales Transmisión síncrona: Los bits se envían en una cadencia constante dos extremos sincronicen sus relojes Mayores velocidades de transmisión Rendimiento=nºbits datos/nºtotal bits *100

14 Ejercicio 1 Sea una transmisión asíncrona a través de una línea de comunicación. La velocidad de transmisión en los dos canales será de bps. Cada carácter enviado transmite 8 bits de datos, 1 bit de Start y 1 bit de stop. Cada carácter es precedido de un silencio de transmisión de 1 ms. Calcula el rendimiento de la transmisión ¿Cuánto se tardará en transmitir un fichero de 1 Mbyte de información?

15 Solución ejercicio 1 a) Rendimiento=8/(8+1+1)*100=80%
b) 1Mbyte*1024*1204*8*(10/9600(bps)+0,001( s))=17126,74 s

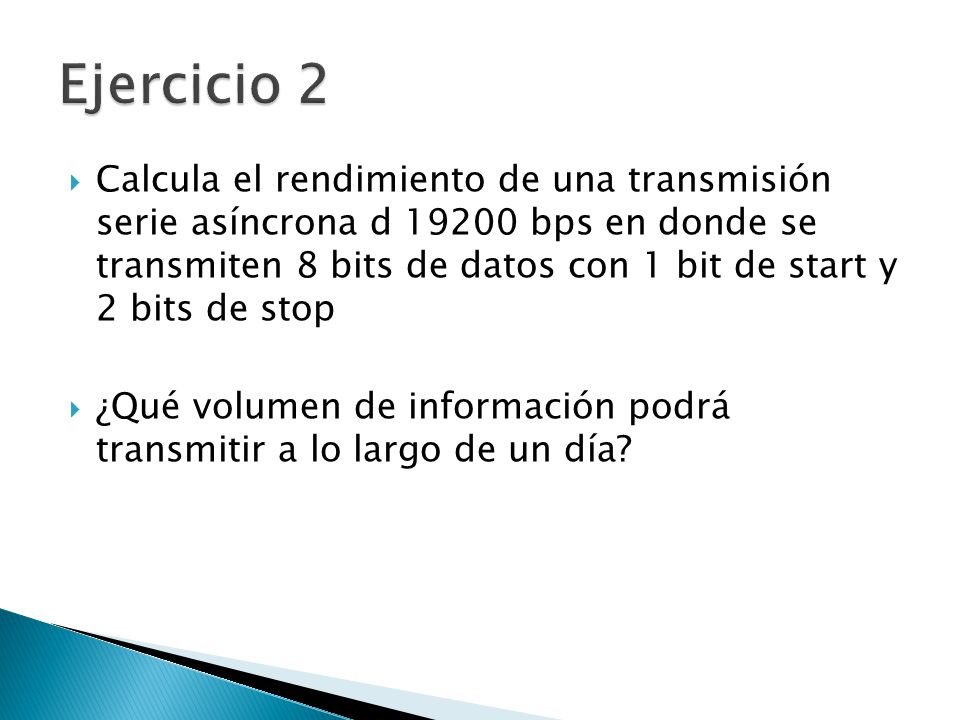

16 Ejercicio 2 Calcula el rendimiento de una transmisión serie asíncrona d bps en donde se transmiten 8 bits de datos con 1 bit de start y 2 bits de stop ¿Qué volumen de información podrá transmitir a lo largo de un día?

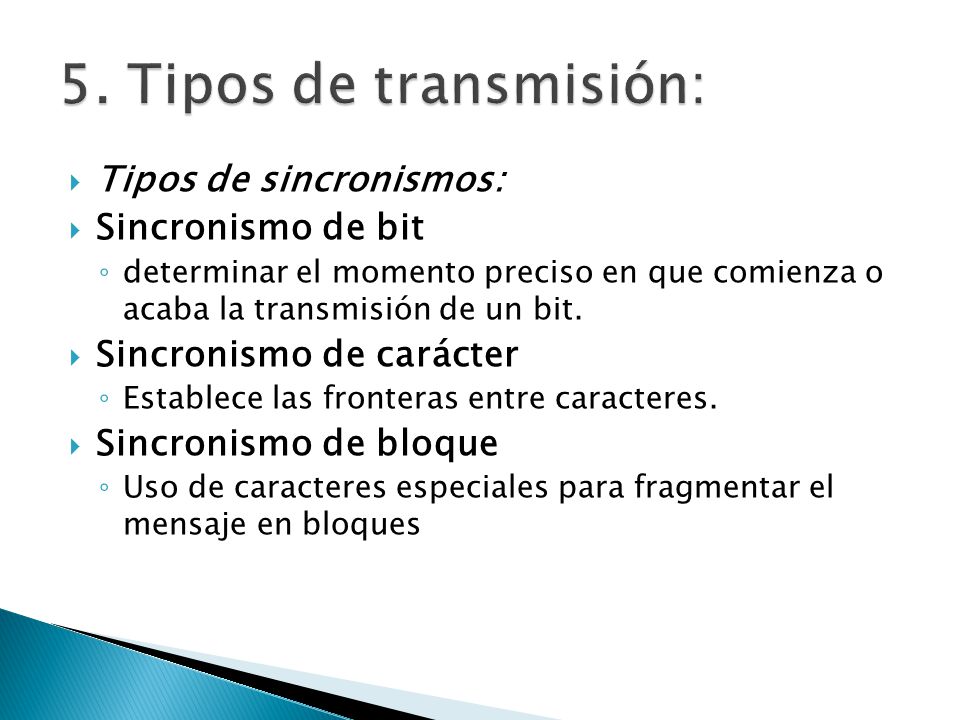

17 5. Tipos de transmisión: Tipos de sincronismos: Sincronismo de bit
determinar el momento preciso en que comienza o acaba la transmisión de un bit. Sincronismo de carácter Establece las fronteras entre caracteres. Sincronismo de bloque Uso de caracteres especiales para fragmentar el mensaje en bloques

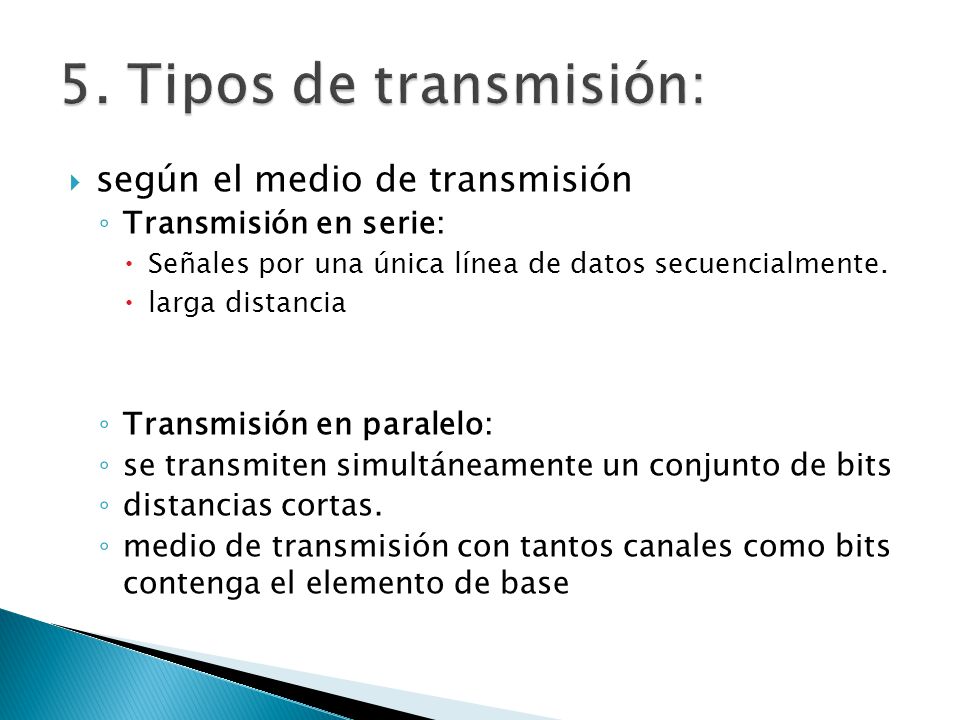

18 5. Tipos de transmisión: según el medio de transmisión
Transmisión en serie: Señales por una única línea de datos secuencialmente. larga distancia Transmisión en paralelo: se transmiten simultáneamente un conjunto de bits distancias cortas. medio de transmisión con tantos canales como bits contenga el elemento de base

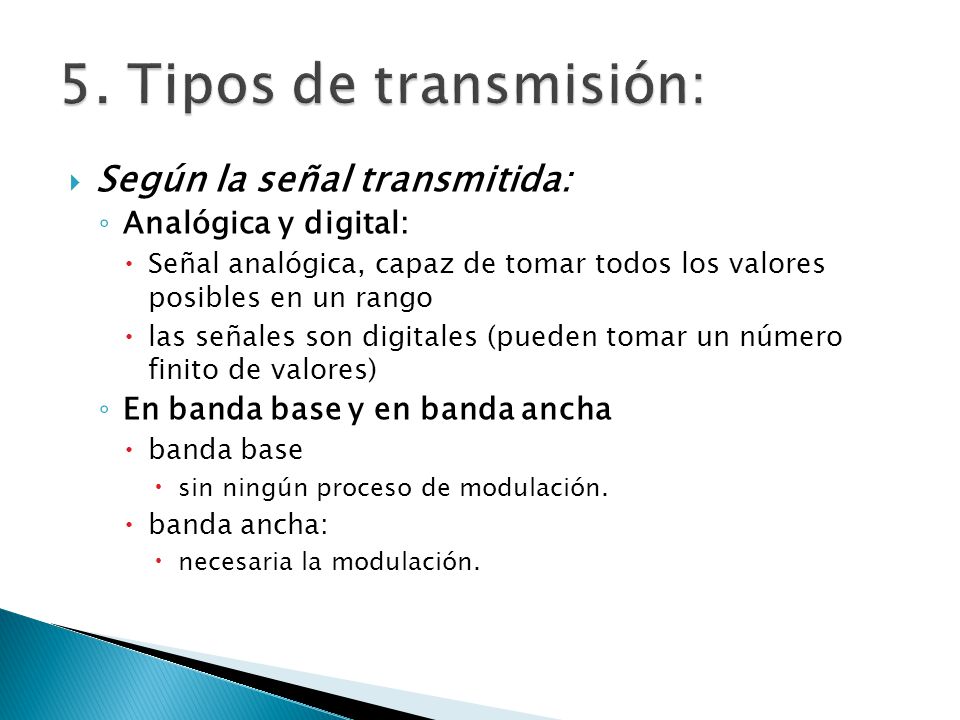

19 5. Tipos de transmisión: Según la señal transmitida:
Analógica y digital: Señal analógica, capaz de tomar todos los valores posibles en un rango las señales son digitales (pueden tomar un número finito de valores) En banda base y en banda ancha banda base sin ningún proceso de modulación. banda ancha: necesaria la modulación.

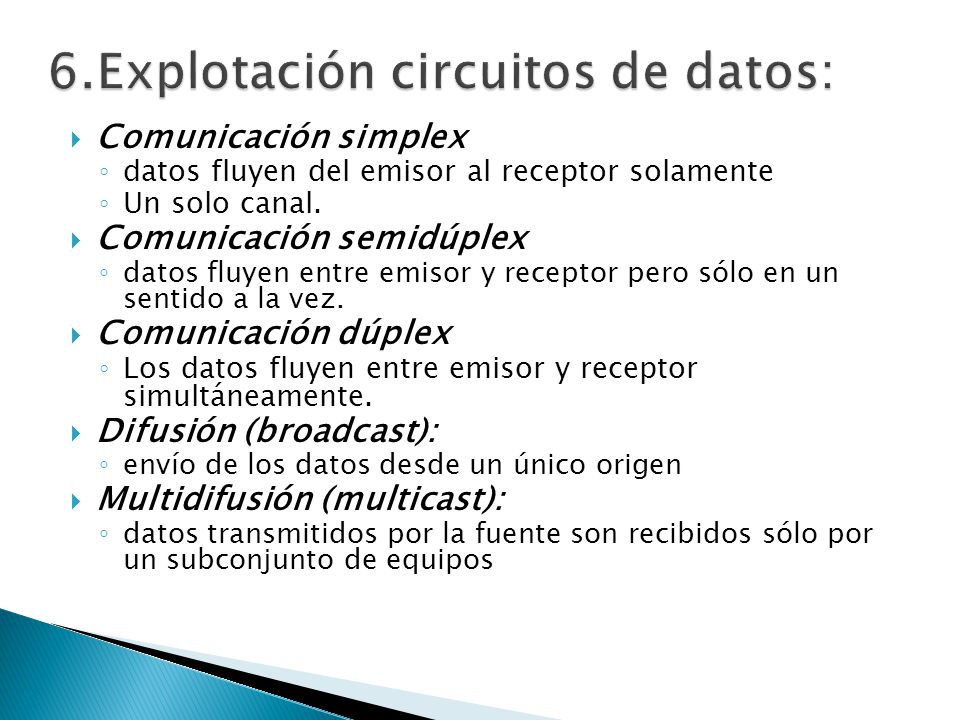

20 6.Explotación circuitos de datos:
Comunicación simplex datos fluyen del emisor al receptor solamente Un solo canal. Comunicación semidúplex datos fluyen entre emisor y receptor pero sólo en un sentido a la vez. Comunicación dúplex Los datos fluyen entre emisor y receptor simultáneamente. Difusión (broadcast): envío de los datos desde un único origen Multidifusión (multicast): datos transmitidos por la fuente son recibidos sólo por un subconjunto de equipos

21 7. Elementos sistema comunicación:
El emisor y el receptor Emisor: se encarga de proporcionar la información. Receptor: recibe la información del emisor ETD=Terminal=equipo capaz de ser emisor o receptor en una comunicación. Clasificación de terminales Según autonomía Terminal simple Terminal autónomo Según su servicio de propósito general de propósito específico

22 7. Elementos sistema comunicación:
Los transductores Dispositivo encargado de transformar la naturaleza de la señal El canal se encarga del transporte de la señal Se define por sus propiedades físicas: Moduladores y codificadores Adecuar señales a los canales de transmisión. Moduladores convertir las señales de naturaleza eléctrica digitales en señales eléctricas analógicas y viceversa. Codificadores Codifican las señales eléctricas digitales adaptándolas al modo requerido por el medio.

23 7. Elementos sistema comunicación:Otros elementos:
Antenas señal eléctrica se propague por un canal inalámbrico Repetidores Reconstruyen una nueva señal digital Distribuidores y concentradores repartir o agrupar las señales eléctricas Conmutadores establecer un canal de comunicación apropiado Amplificadores restaurar una señal analógica devolviéndole su amplitud original

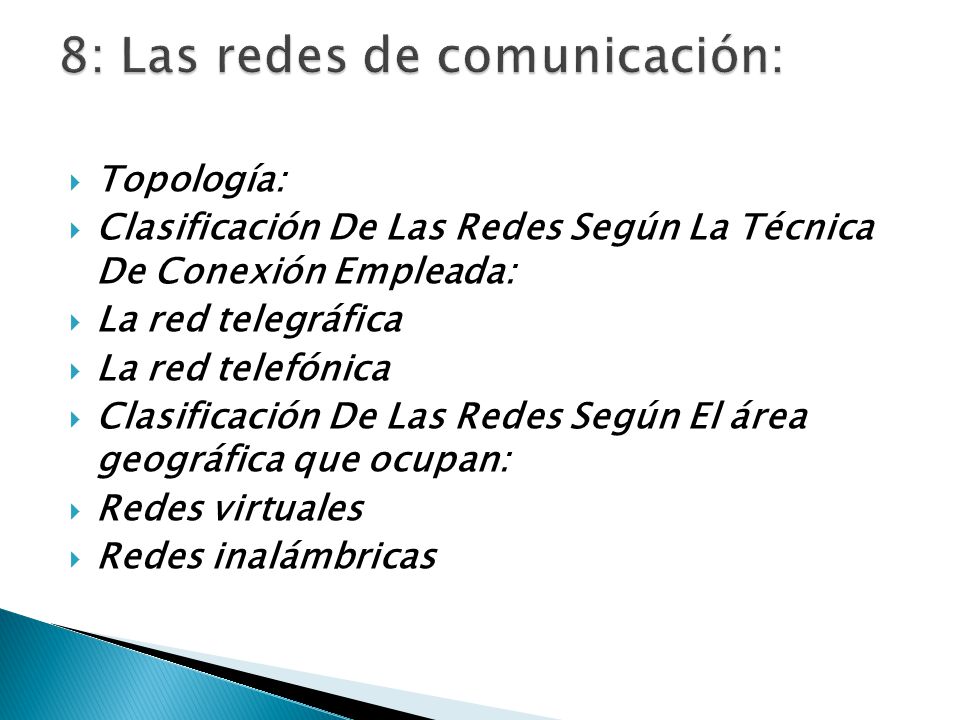

24 8: Las redes de comunicación:
Topología: Clasificación De Las Redes Según La Técnica De Conexión Empleada: La red telegráfica La red telefónica Clasificación De Las Redes Según El área geográfica que ocupan: Redes virtuales Redes inalámbricas

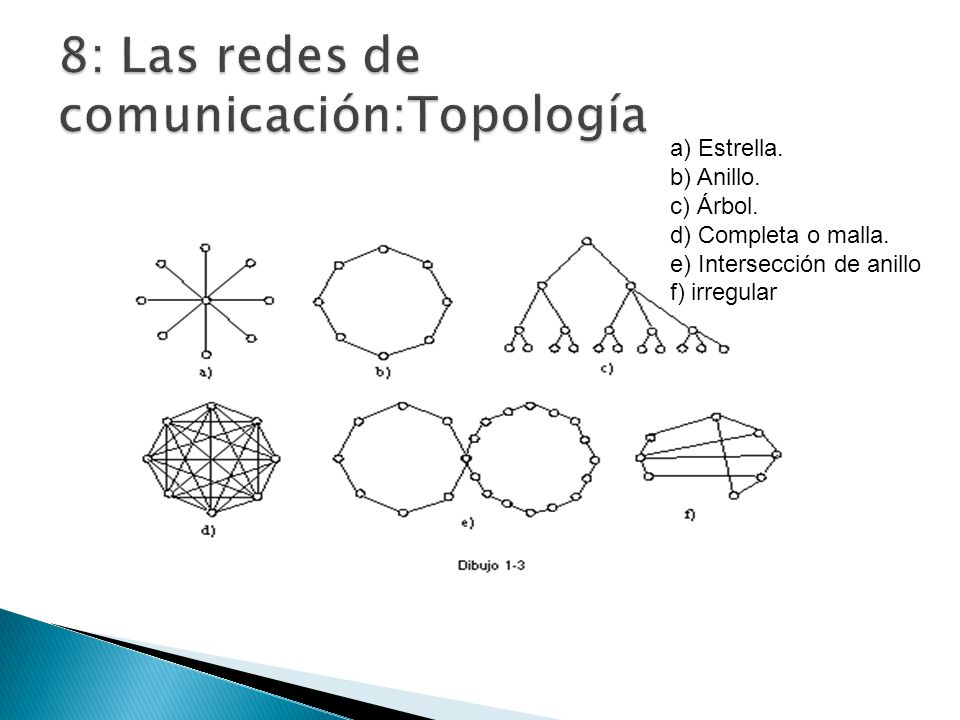

25 8: Las redes de comunicación:Topología
a) Estrella. b) Anillo. c) Árbol. d) Completa o malla. e) Intersección de anillo f) irregular

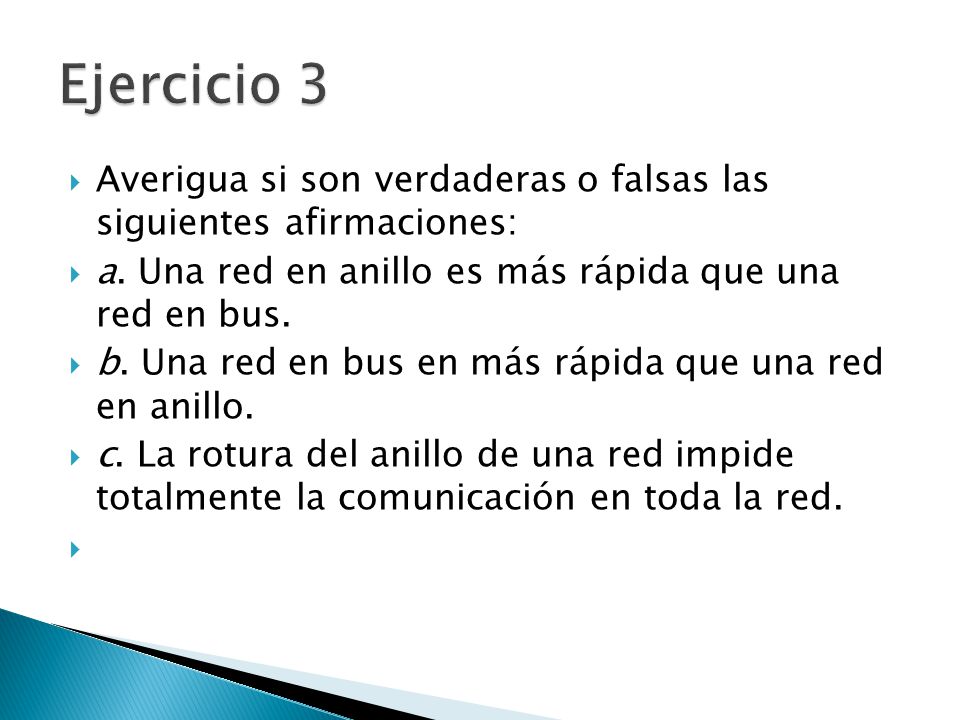

26 Ejercicio 3 Averigua si son verdaderas o falsas las siguientes afirmaciones: a. Una red en anillo es más rápida que una red en bus. b. Una red en bus en más rápida que una red en anillo. c. La rotura del anillo de una red impide totalmente la comunicación en toda la red.

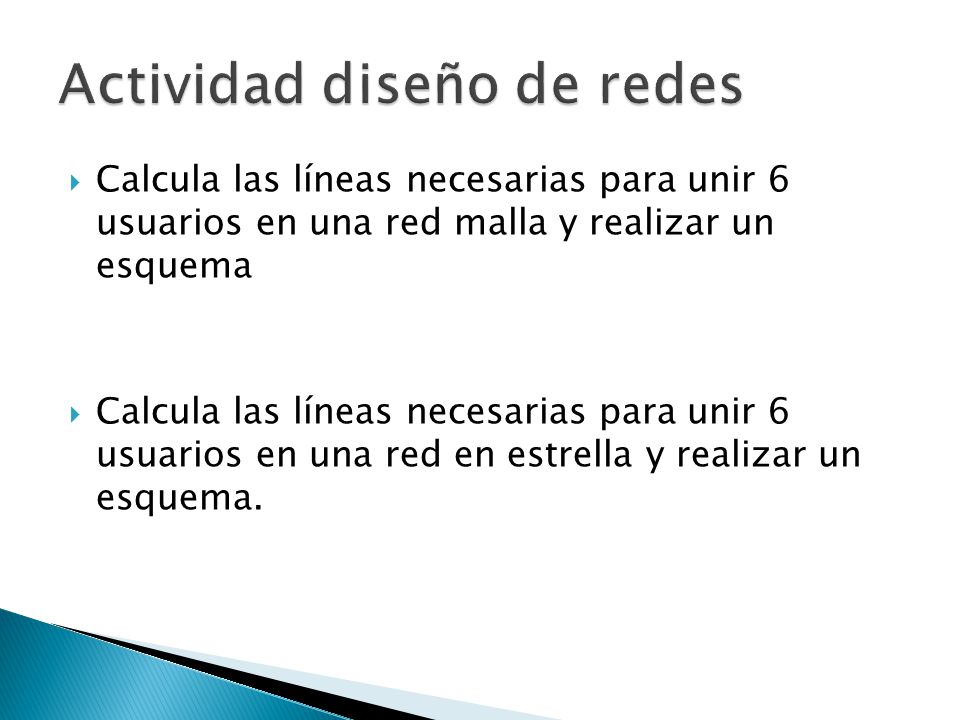

27 Actividad diseño de redes
Calcula las líneas necesarias para unir 6 usuarios en una red malla y realizar un esquema Calcula las líneas necesarias para unir 6 usuarios en una red en estrella y realizar un esquema.

28 8: Las redes de comunicación:
Clasificación De Las Redes Según La Técnica De Conexión Empleada: Conmutación de circuitos: Conmutación de paquetes: Conmutación de mensajes

29 8: Las redes de comunicación:
La red telegráfica primera red de transporte de datos Se basa en el código Morse La red telefónica ha constituido la estructura y base física para las transmisiones de datos actuales. Elementos de la red telefónica Las líneas de transmisión telefónica Las centrales de conmutación: Los terminales de la red telefónica:

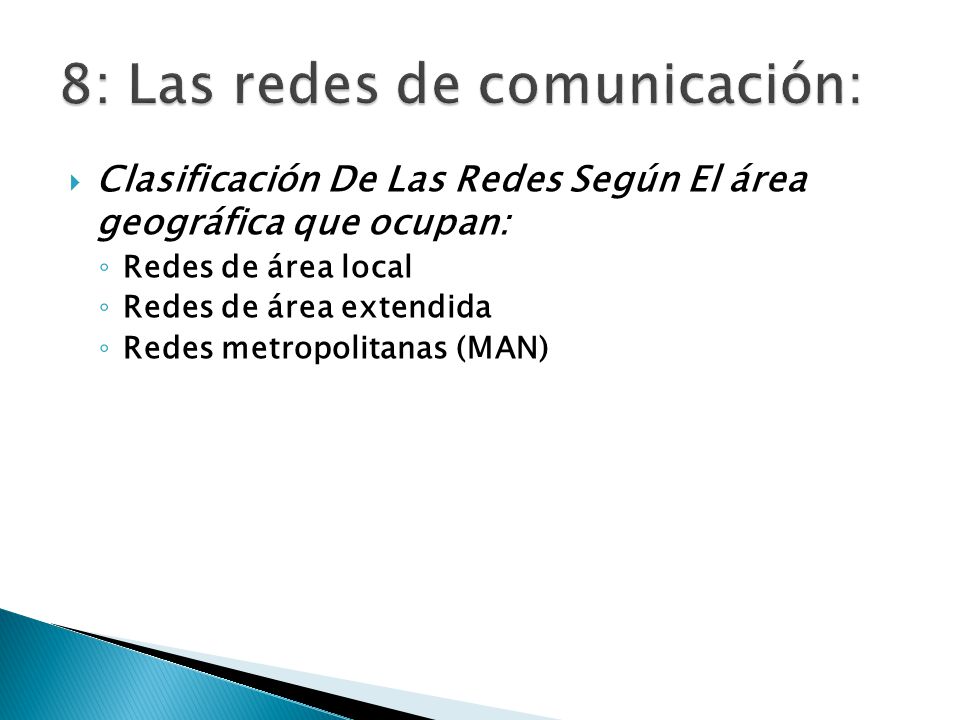

30 8: Las redes de comunicación:
Clasificación De Las Redes Según El área geográfica que ocupan: Redes de área local Redes de área extendida Redes metropolitanas (MAN)

31 8: Las redes de comunicación:
Redes virtuales Se crean redes lógicas a partir de una infraestructura de redes físicas. Redes inalámbricas Instalación sin cables Bluetooth e infrarrojos: bajas tasas de transferencia WiFi para redes de área local WiMAX: redes metropolitanas Clasificación: Piconets ad-hoc: Redes de radio celular o de telefonía móvil. Redes de área local inalámbricas (WLANs): .

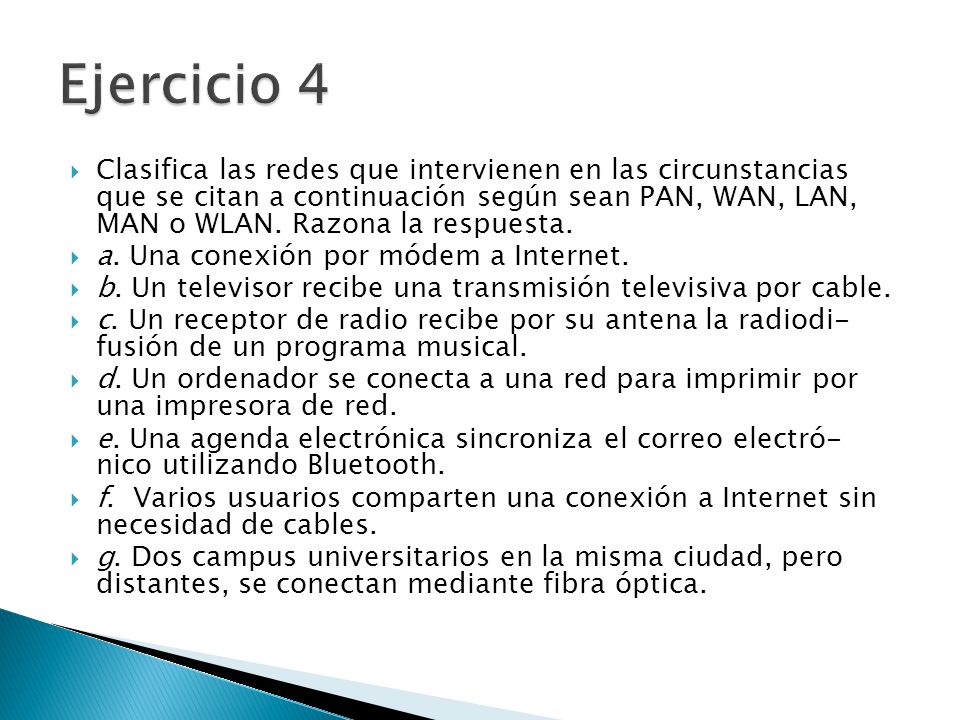

32 Ejercicio 4 Clasifica las redes que intervienen en las circunstancias que se citan a continuación según sean PAN, WAN, LAN, MAN o WLAN. Razona la respuesta. a. Una conexión por módem a Internet. b. Un televisor recibe una transmisión televisiva por cable. c. Un receptor de radio recibe por su antena la radiodi- fusión de un programa musical. d. Un ordenador se conecta a una red para imprimir por una impresora de red. e. Una agenda electrónica sincroniza el correo electró- nico utilizando Bluetooth. f. Varios usuarios comparten una conexión a Internet sin necesidad de cables. g. Dos campus universitarios en la misma ciudad, pero distantes, se conectan mediante fibra óptica.

33 9. SISTEMAS DE NUMERACION
conjunto de reglas y símbolos que permiten representar los números. Tipos: No posicionales: Romano. X, IX, I, XX Posicionales: el valor de la cifra depende de su posición. se caracterizan por su base=nº símbolos.

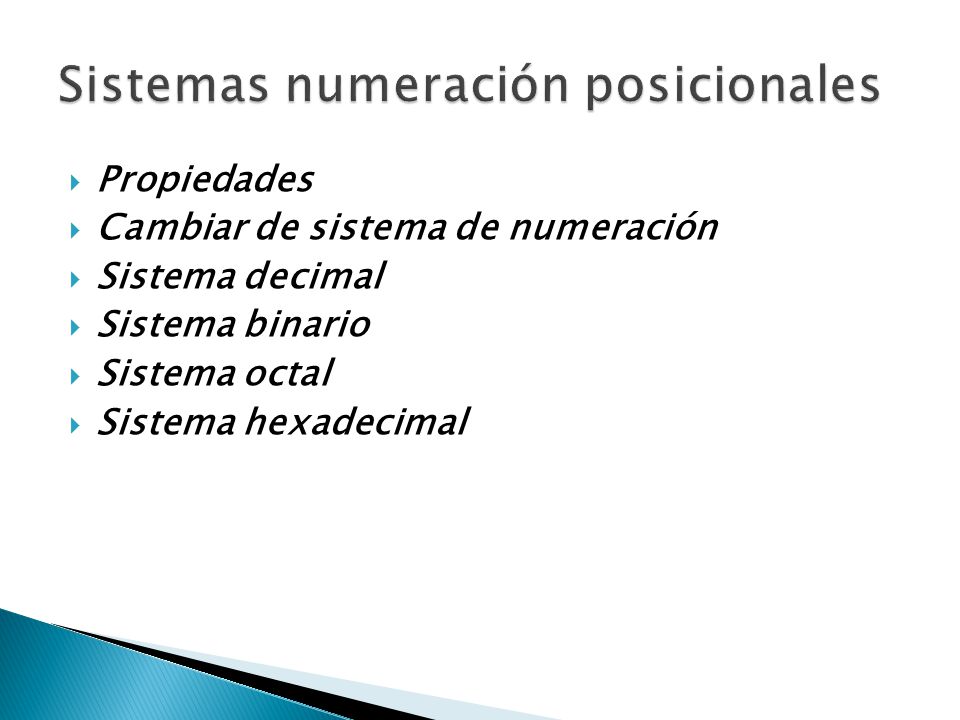

34 Sistemas numeración posicionales
Propiedades Cambiar de sistema de numeración Sistema decimal Sistema binario Sistema octal Sistema hexadecimal

35 Sistemas numeración posicionales: Propiedades
p cifras enteras y q decimales en base b Multiplicar un nº por su base elevado a un exponente=añadirle tantos ceros como exponente Nº de p cifras está entre la base elevada al numero de cifras y la base elevada al numero de cifras menos una 103<=2,748)10<=104

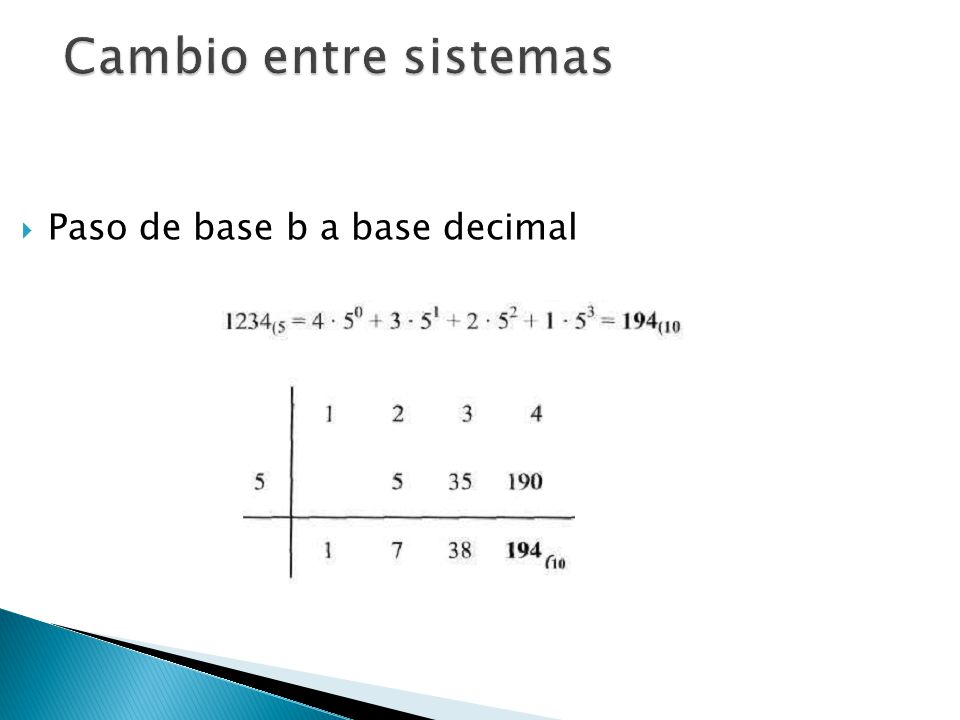

36 Cambio entre sistemas Paso de base b a base decimal

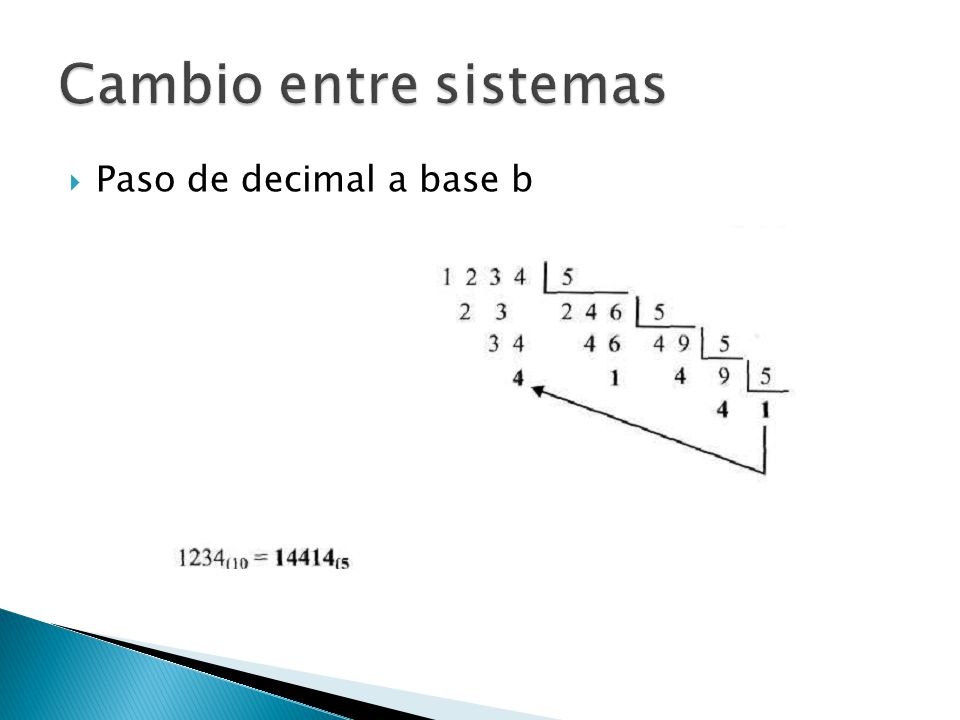

37 Cambio entre sistemas Paso de decimal a base b

38 Cambio entre sistemas Paso de base b a base c
Pasar primero de base b a base 10

39 Cambio entre sistemas Paso de base b a base c
Pasar de base 10 a base c

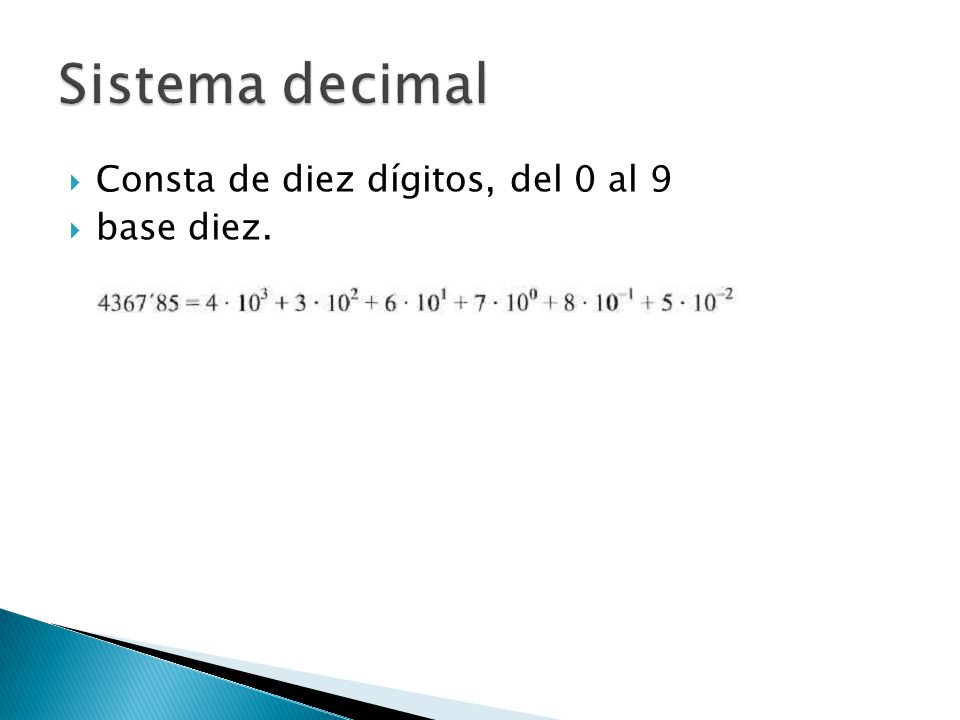

40 Sistema decimal Consta de diez dígitos, del 0 al 9 base diez.

41 Sistema binario Símbolos, 0 y 1. Base 2
Nºs distintos=2 elevado nº bits usados Ejemplo con tres bits:23=8 000,001,010,011,100,101,110,111

42 Sistema binario Para convertir de binario a decimal
Elevar los dígitos binarios a las potencias de dos empezando por la derecha. Se suman los resultados.

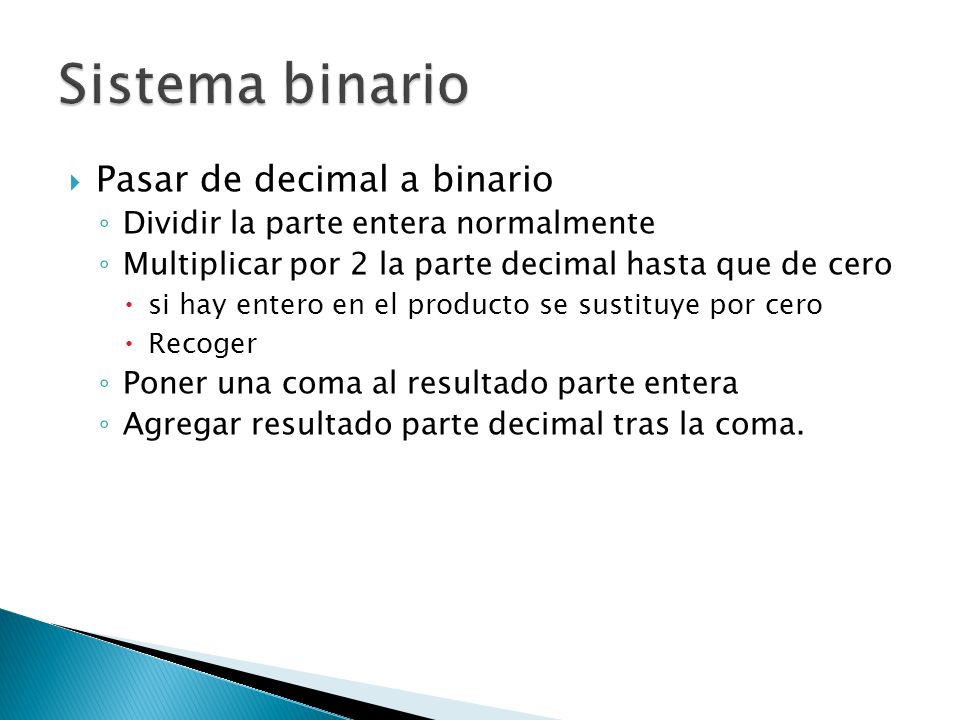

43 Sistema binario Pasar de decimal a binario
Dividir la parte entera normalmente Multiplicar por 2 la parte decimal hasta que de cero si hay entero en el producto se sustituye por cero Recoger Poner una coma al resultado parte entera Agregar resultado parte decimal tras la coma.

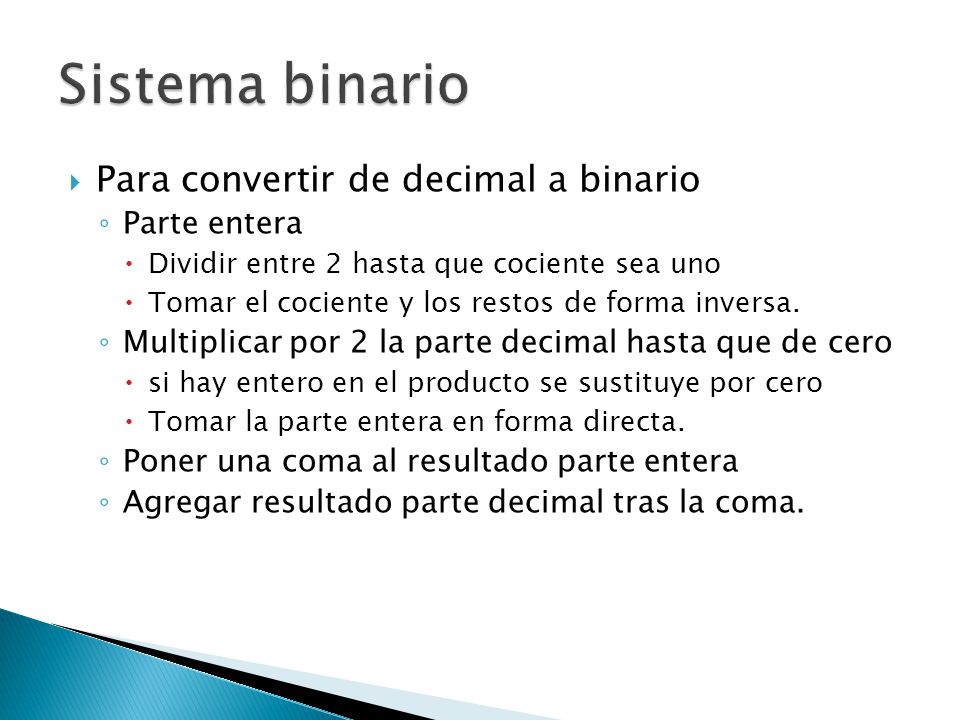

44 Sistema binario Para convertir de decimal a binario Parte entera
Dividir entre 2 hasta que cociente sea uno Tomar el cociente y los restos de forma inversa. Multiplicar por 2 la parte decimal hasta que de cero si hay entero en el producto se sustituye por cero Tomar la parte entera en forma directa. Poner una coma al resultado parte entera Agregar resultado parte decimal tras la coma.

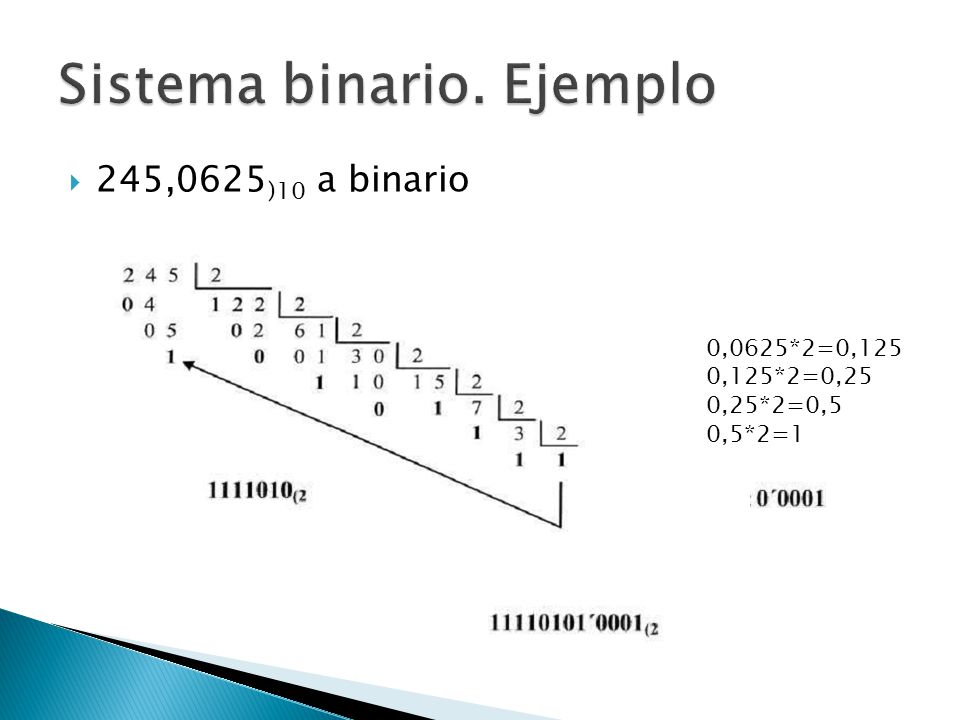

45 Sistema binario. Ejemplo
0,0625*2=0,125 0,125*2=0,25 0,25*2=0,5 0,5*2=1

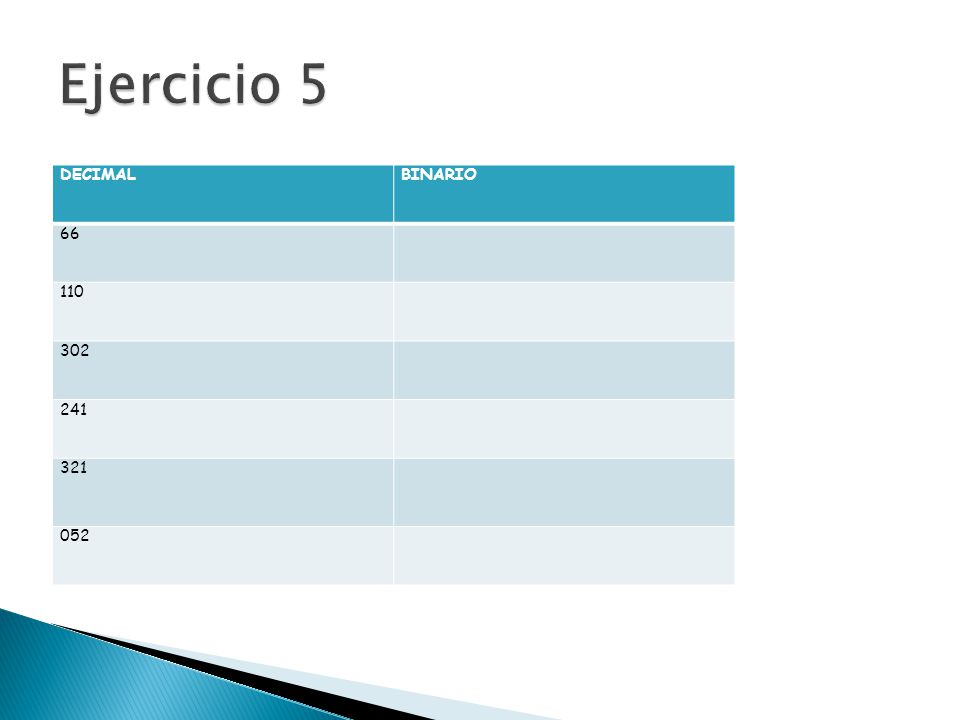

46 Ejercicio 5 DECIMAL BINARIO 66 110 302 241 321 052

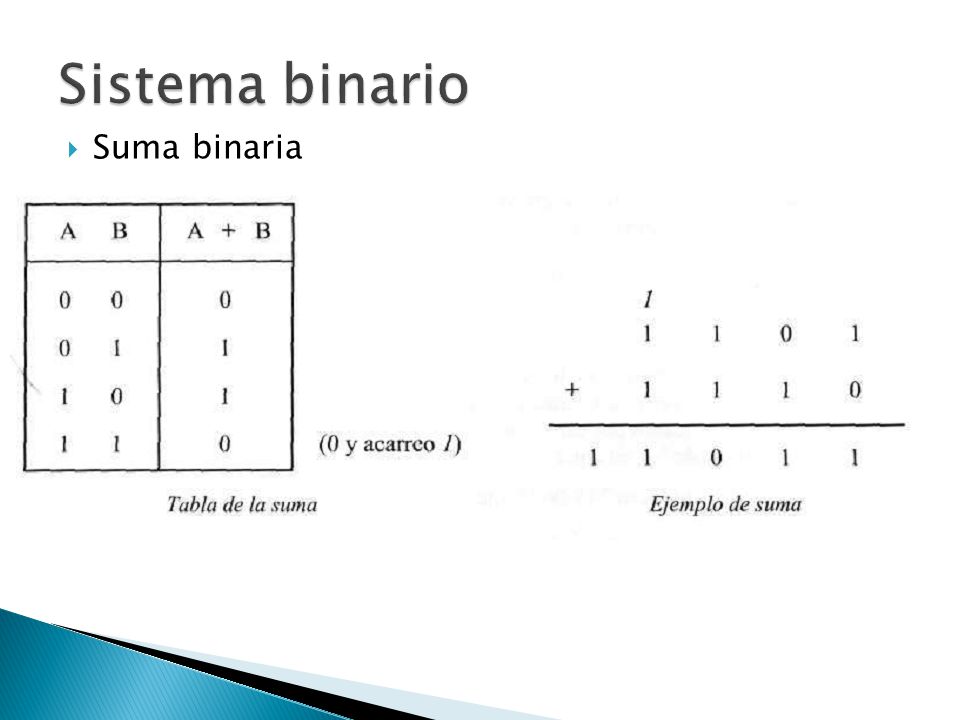

47 Sistema binario Suma binaria

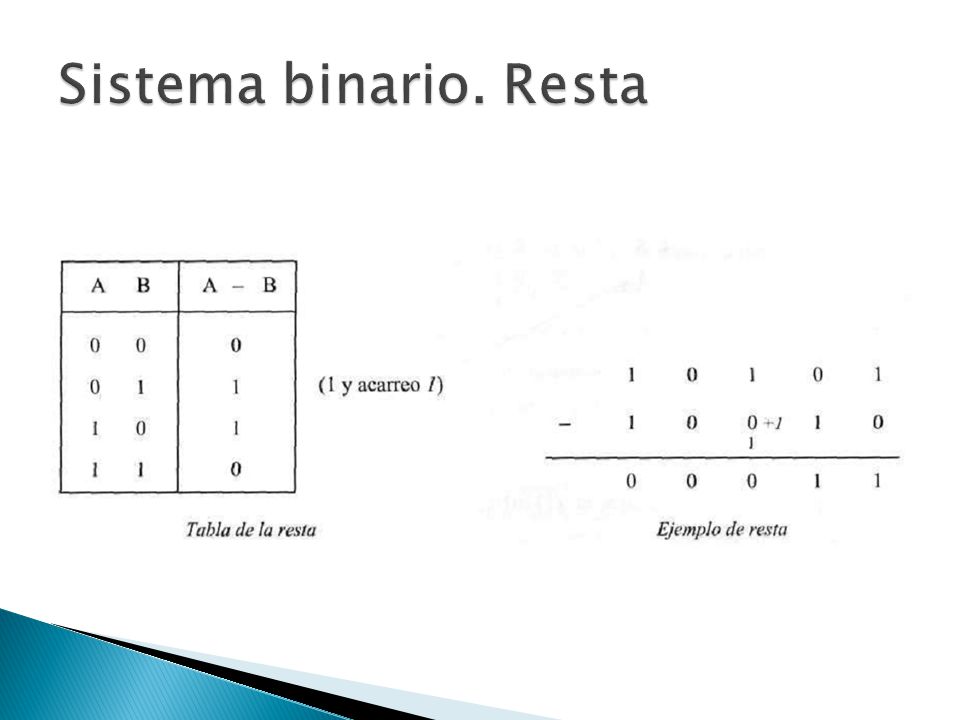

48 Sistema binario. Resta

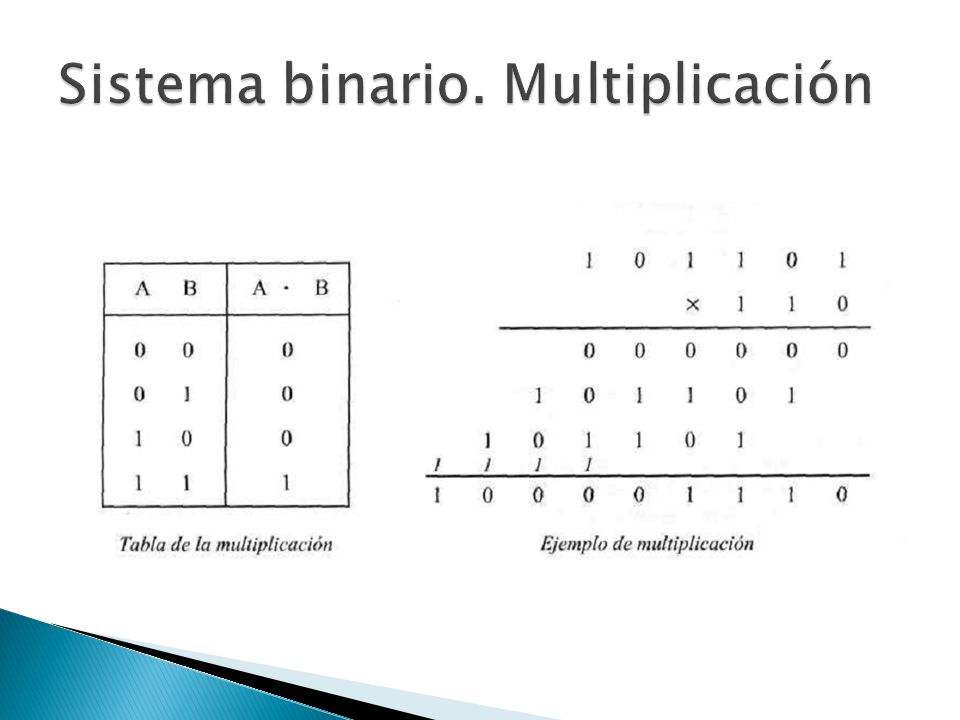

49 Sistema binario. Multiplicación

50 Sistema binario. División

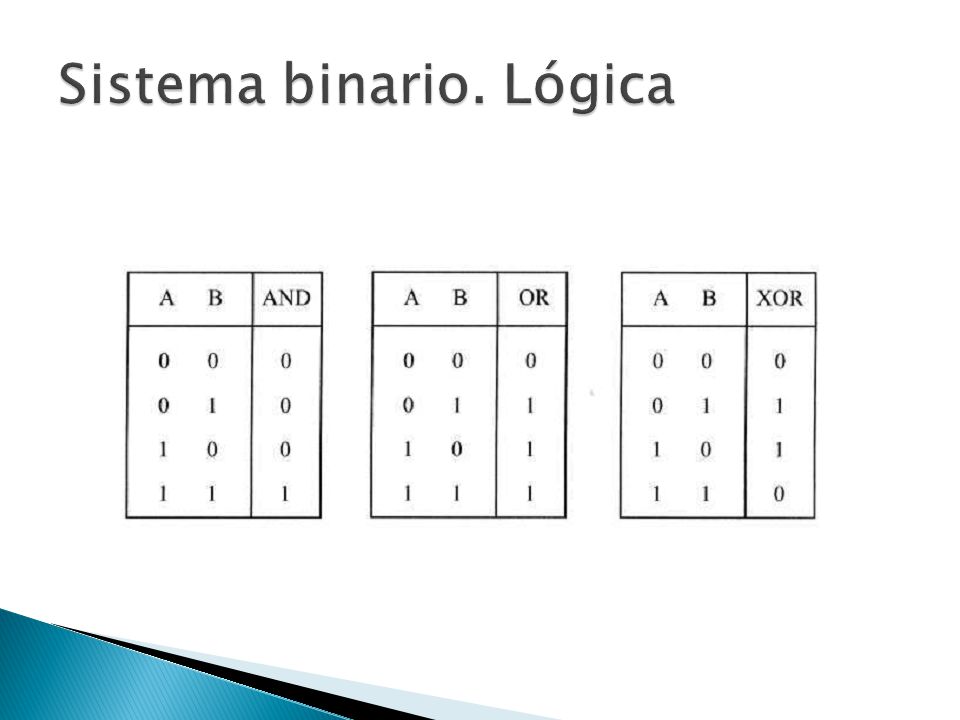

51 Sistema binario. Lógica

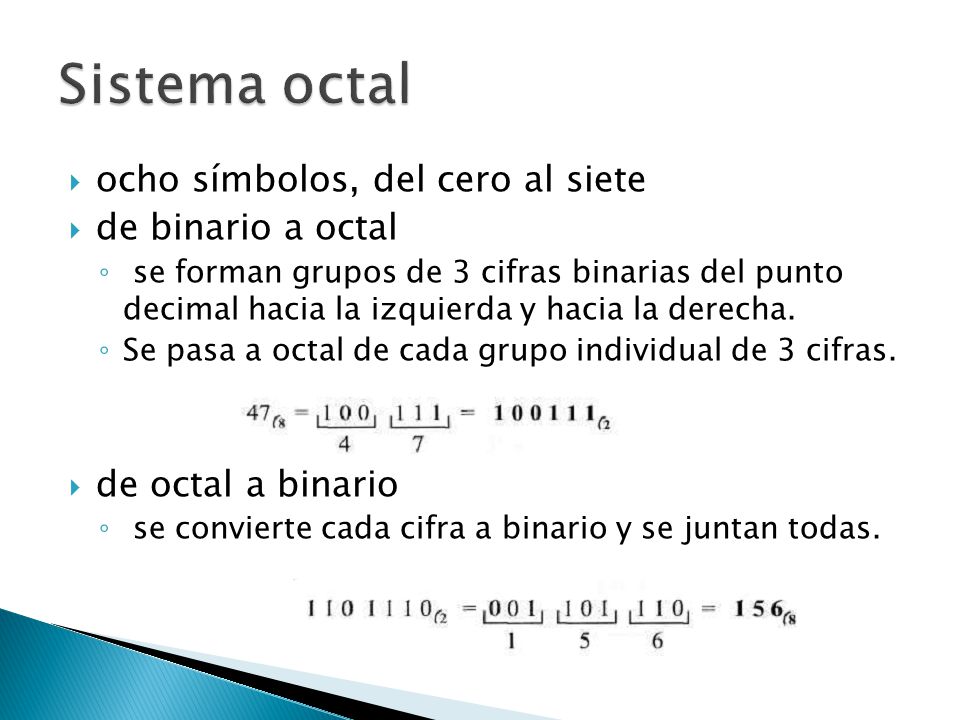

52 Sistema octal ocho símbolos, del cero al siete de binario a octal
se forman grupos de 3 cifras binarias del punto decimal hacia la izquierda y hacia la derecha. Se pasa a octal de cada grupo individual de 3 cifras. de octal a binario se convierte cada cifra a binario y se juntan todas.

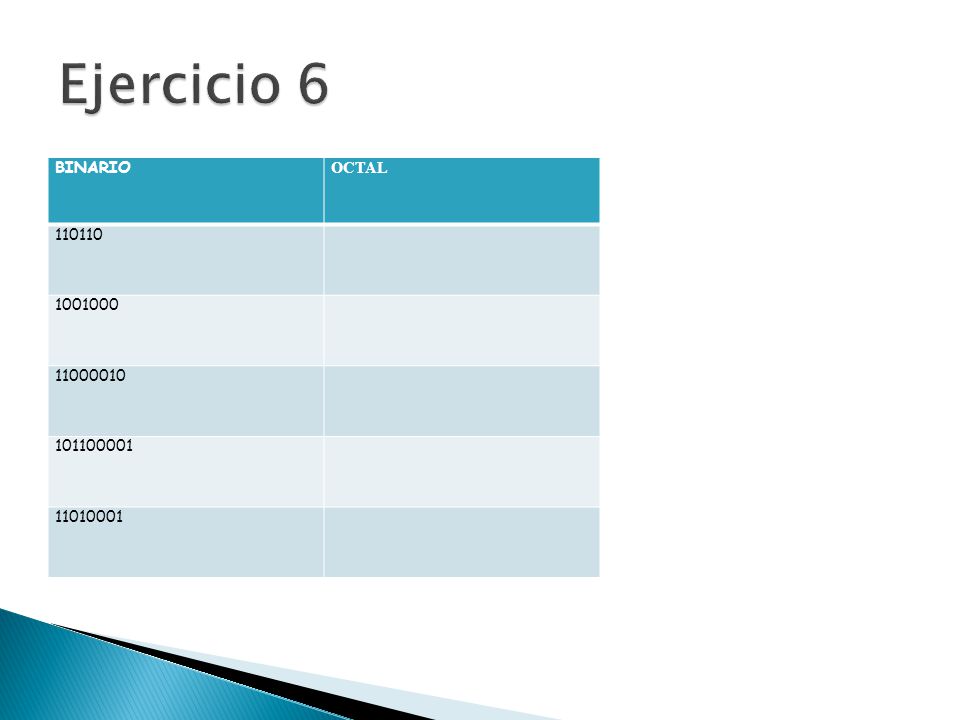

53 Ejercicio 6 BINARIO OCTAL 110110

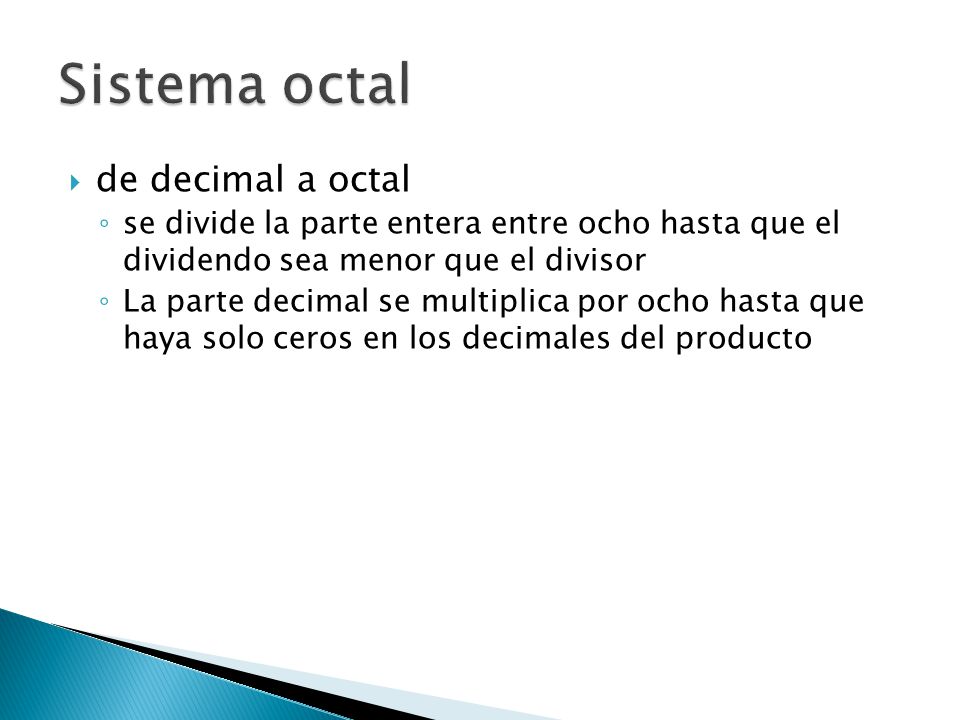

54 Sistema octal de decimal a octal
se divide la parte entera entre ocho hasta que el dividendo sea menor que el divisor La parte decimal se multiplica por ocho hasta que haya solo ceros en los decimales del producto

55 Sistema hexadecimal 16 cifras {1-9,A-F} HE 1 2 3 4 5 6 7 8 9 A B C D E
1 2 3 4 5 6 7 8 9 A B C D E F DE 10 11 12 13 14 15 BI 0000 0001 0010 0011 0100 0101 0110 0111 1000 1001 1010 1011 1100 1101 1110 1111

56 Ejercicio 5 BINARIO HEXADECIMAL 36 48 C2 161 5D 2A

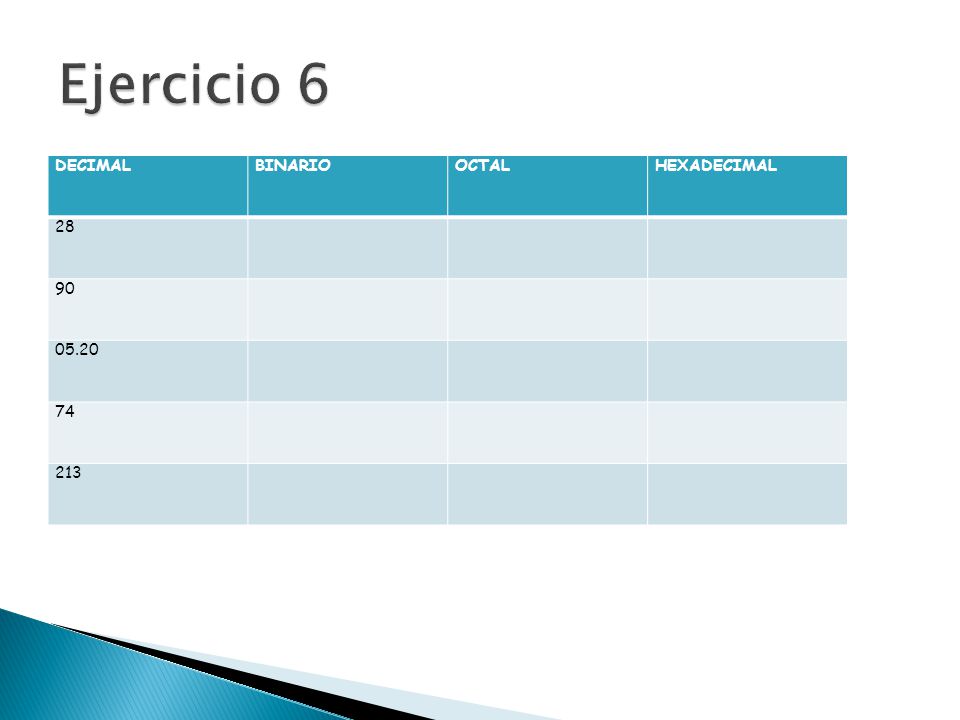

57 Ejercicio 6 DECIMAL BINARIO OCTAL HEXADECIMAL 28 90 05.20 74 213

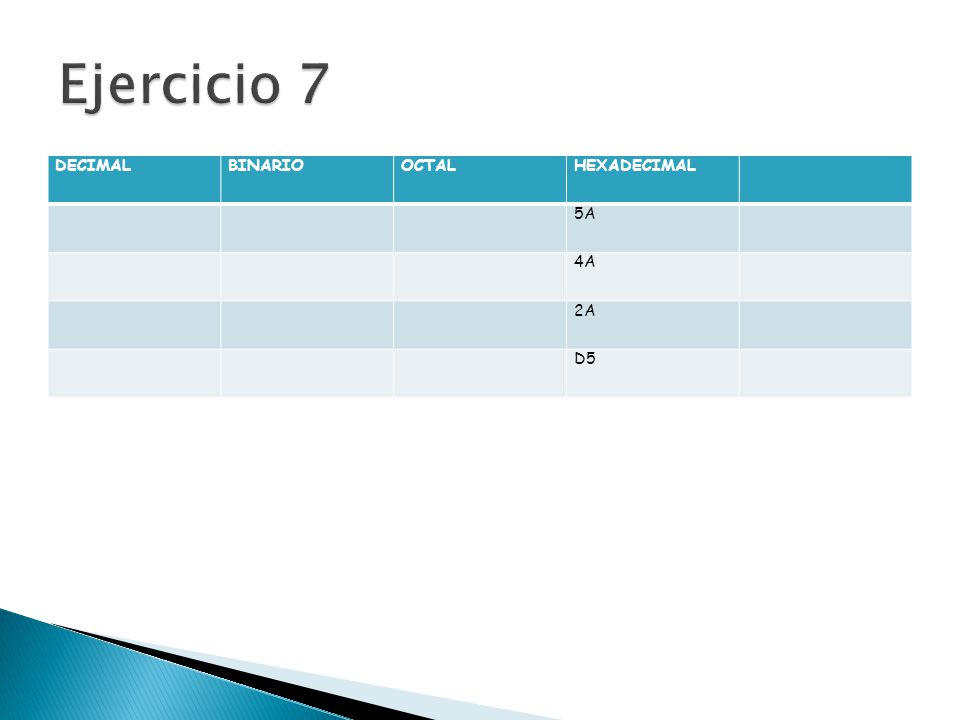

58 Ejercicio 7 DECIMAL BINARIO OCTAL HEXADECIMAL 5A 4A 2A D5

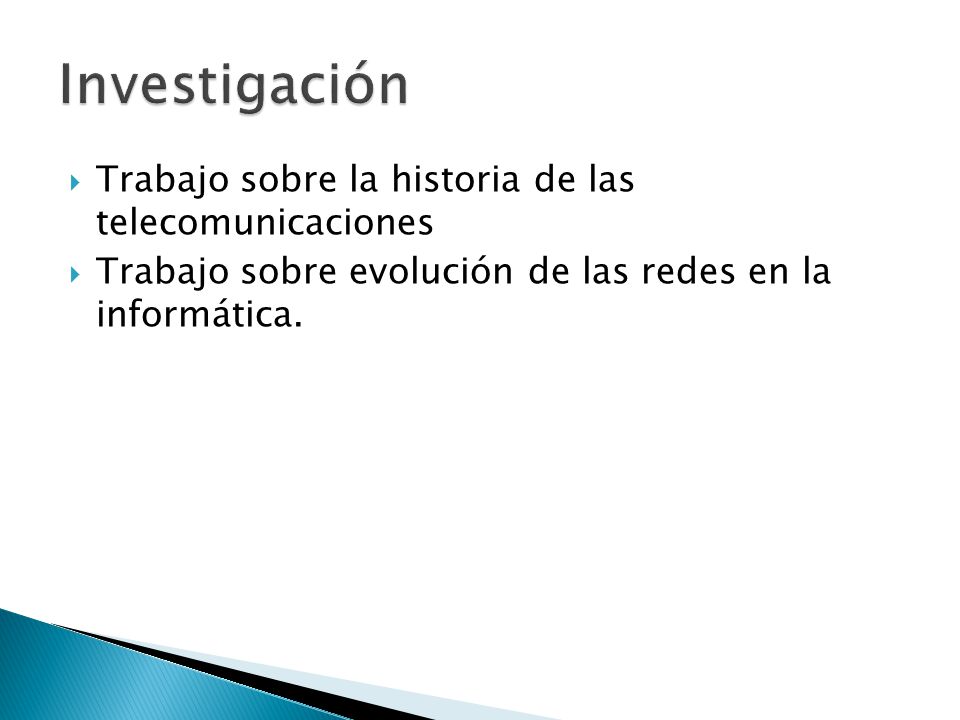

59 Investigación Trabajo sobre la historia de las telecomunicaciones
Trabajo sobre evolución de las redes en la informática.
