“ ADMINISTRACIÓN DE ENERGÉTICOS ” Dr.Ing. JOHNNY NAHUI ORTIZ
2004
2

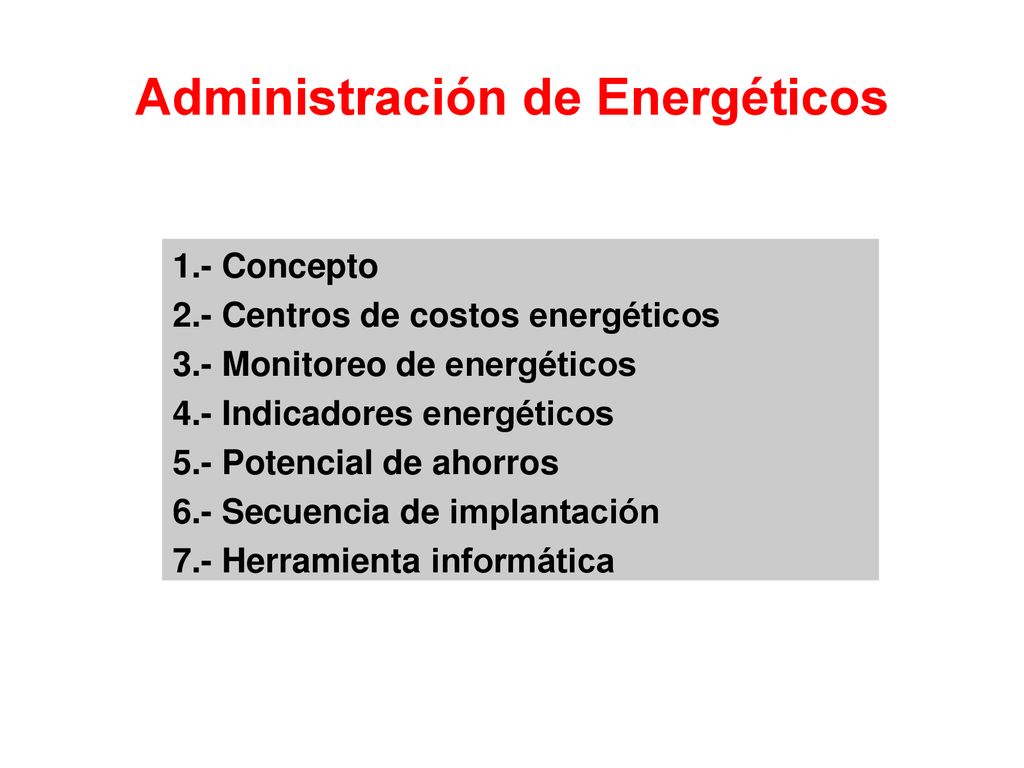

Administración de Energéticos
1.- Concepto 2.- Centros de costos energéticos 3.- Monitoreo de energéticos 4.- Indicadores energéticos 5.- Potencial de ahorros 6.- Secuencia de implantación 7.- Herramienta informática
3

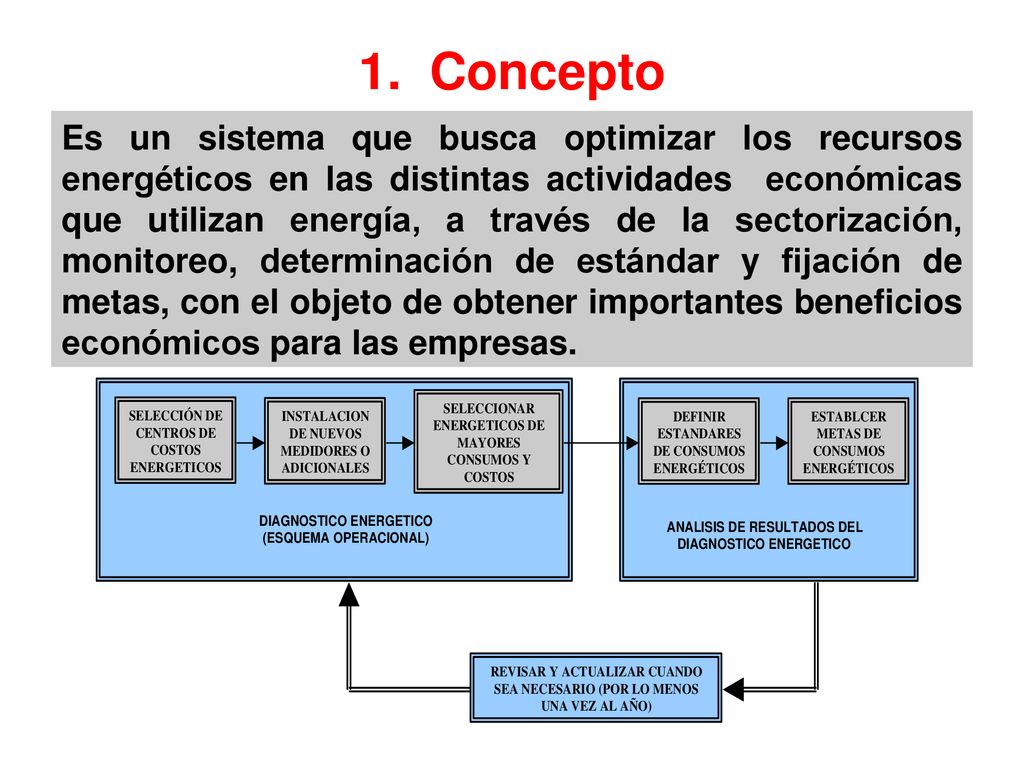

1. Concepto Es un sistema que busca optimizar los recursos energéticos en las distintas actividades económicas que utilizan energía, a través de la sectorización, monitoreo, determinación de estándar y fijación de metas, con el objeto de obtener importantes beneficios económicos para las empresas.
4

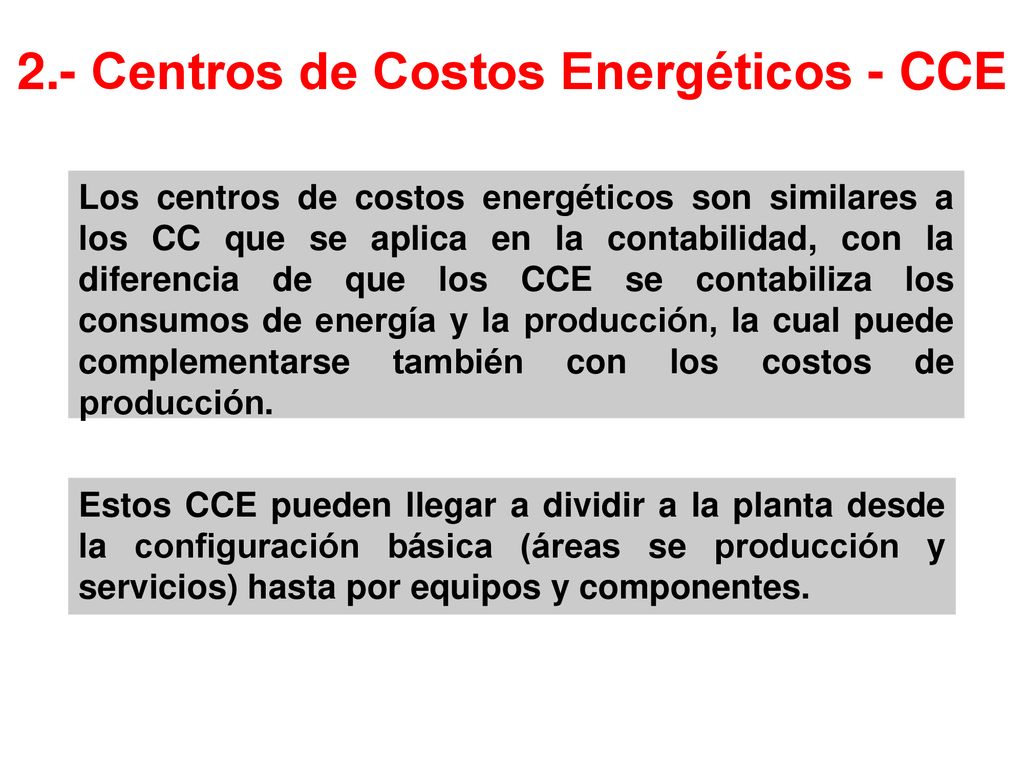

2.- Centros de Costos Energéticos - CCE
Los centros de costos energéticos son similares a los CC que se aplica en la contabilidad, con la diferencia de que los CCE se contabiliza los consumos de energía y la producción, la cual puede complementarse también con los costos de producción. Estos CCE pueden llegar a dividir a la planta desde la configuración básica (áreas se producción y servicios) hasta por equipos y componentes.
5

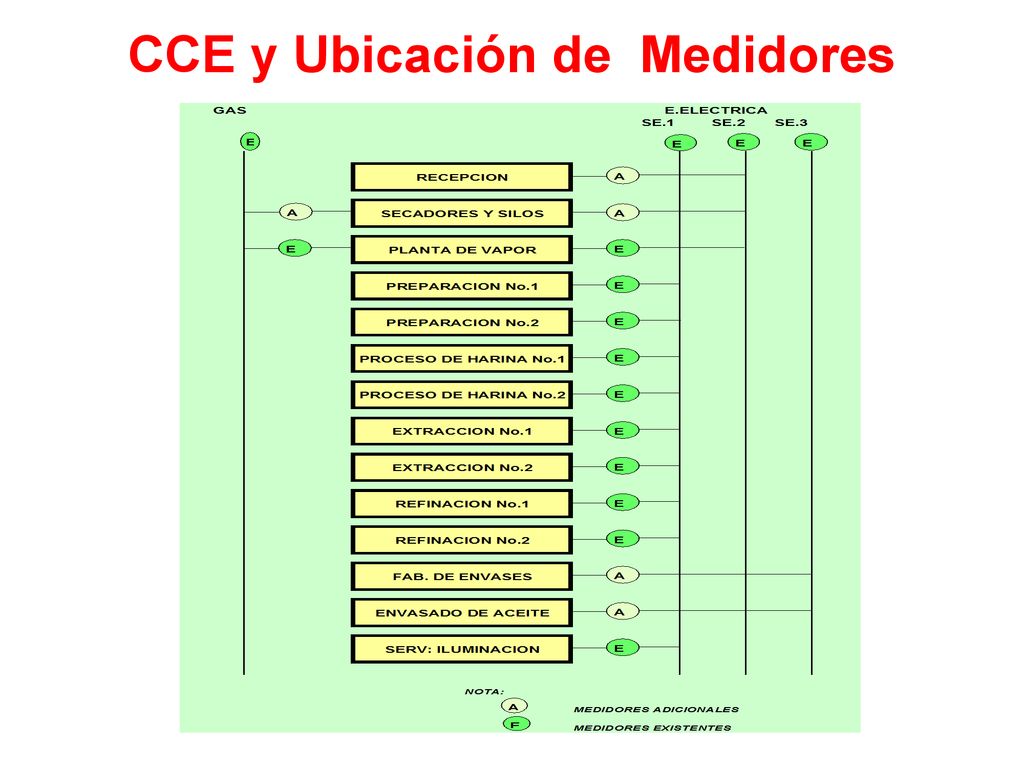

CCE y Ubicación de Medidores
6

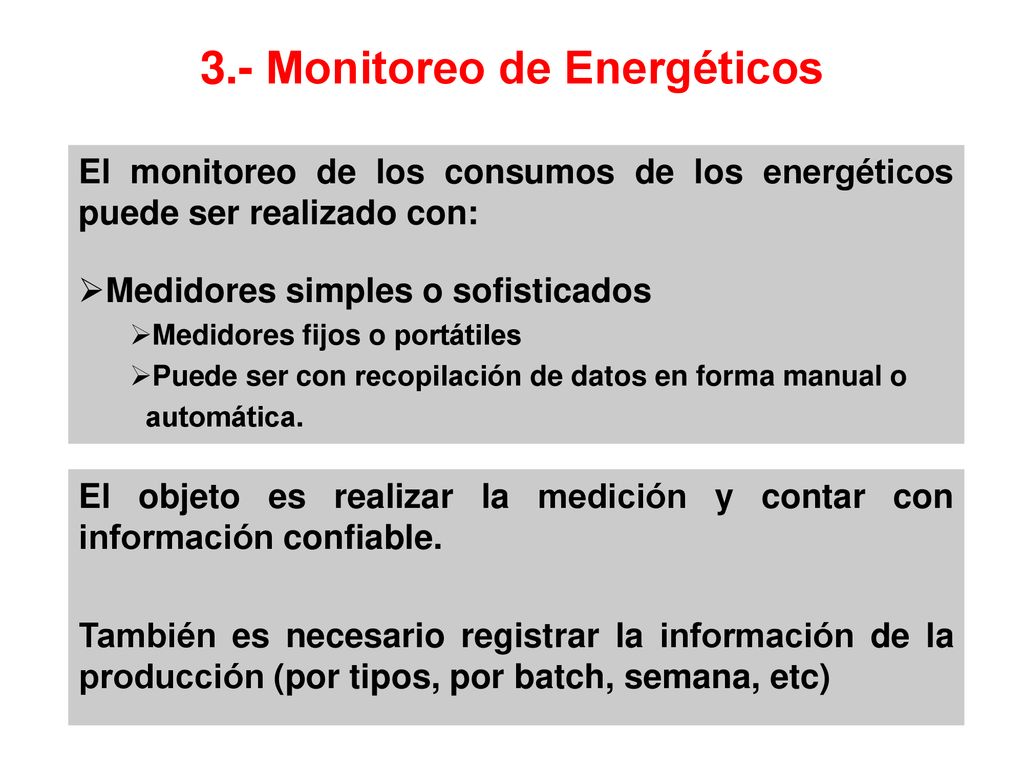

3.- Monitoreo de Energéticos
El monitoreo de los consumos de los energéticos puede ser realizado con: Medidores simples o sofisticados Medidores fijos o portátiles Puede ser con recopilación de datos en forma manual o automática. El objeto es realizar la medición y contar con información confiable. También es necesario registrar la información de la producción (por tipos, por batch, semana, etc)
7

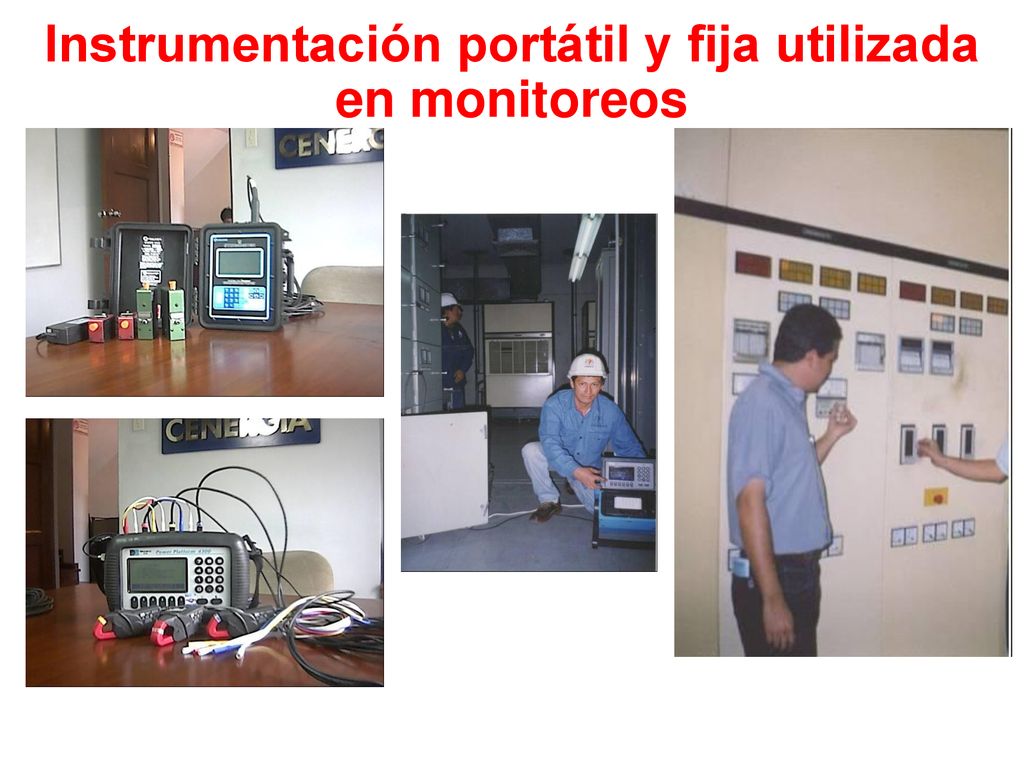

Instrumentación portátil y fija utilizada en monitoreos
8

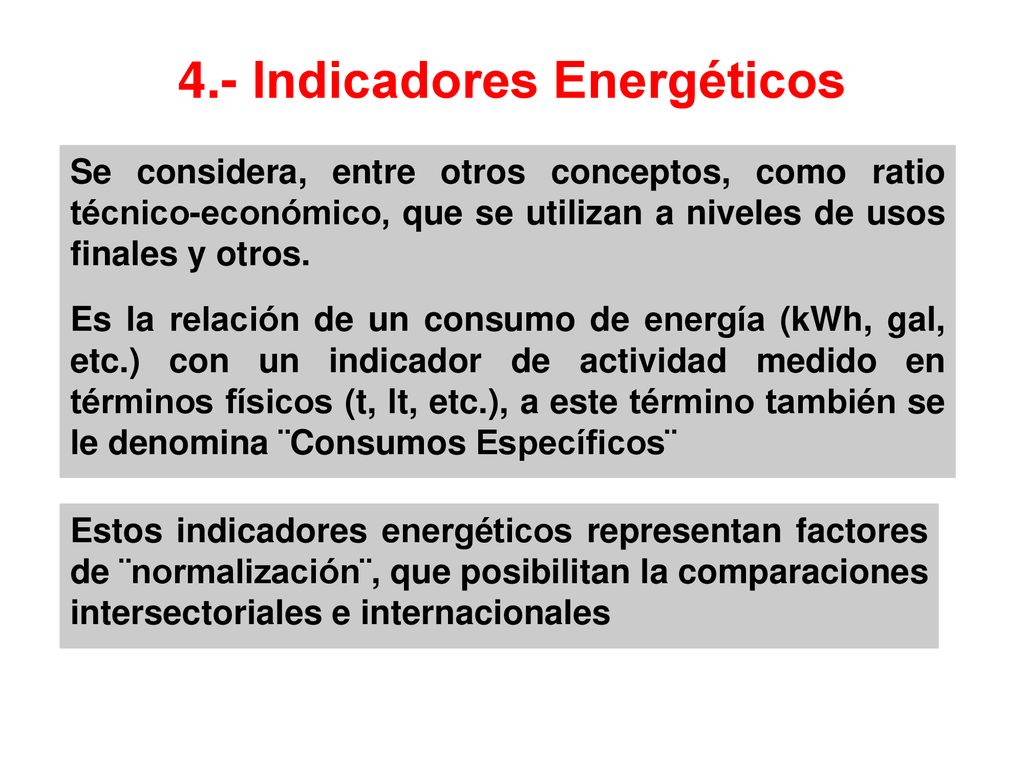

4.- Indicadores Energéticos
Se considera, entre otros conceptos, como ratio técnico-económico, que se utilizan a niveles de usos finales y otros. Es la relación de un consumo de energía (kWh, gal, etc.) con un indicador de actividad medido en términos físicos (t, lt, etc.), a este término también se le denomina ¨Consumos Específicos¨ Estos indicadores energéticos representan factores de ¨normalización¨, que posibilitan la comparaciones intersectoriales e internacionales
9

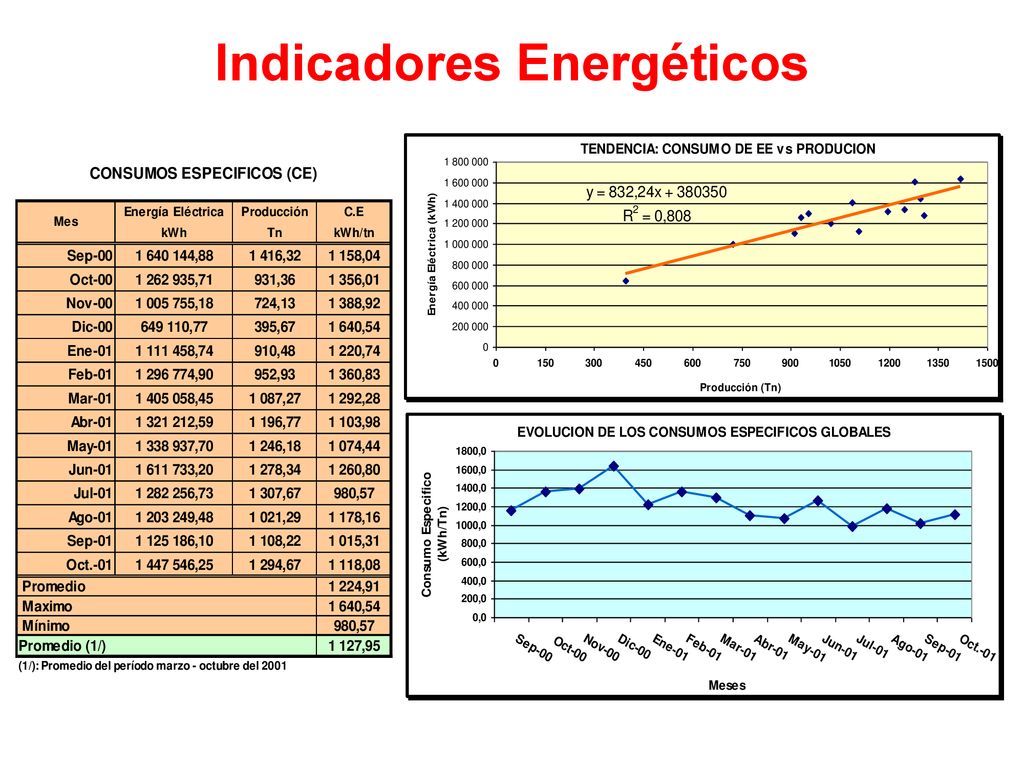

Indicadores Energéticos
10

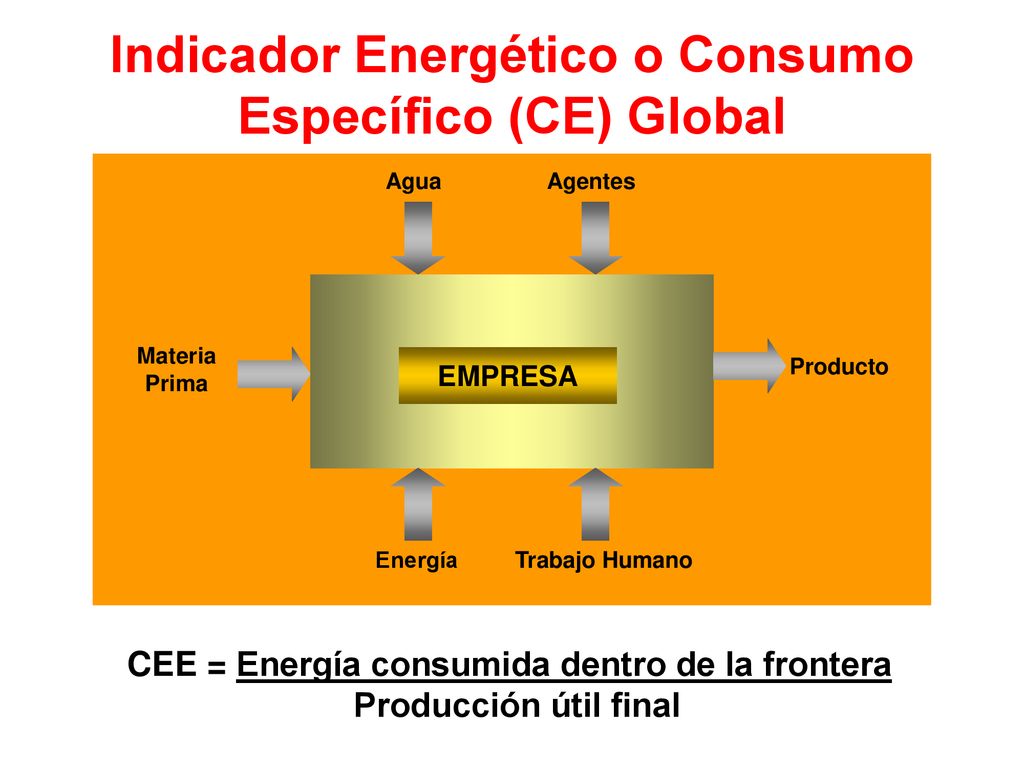

Indicador Energético o Consumo Específico (CE) Global
Agua Agentes Materia Prima EMPRESA Producto Energía Trabajo Humano CEE = Energía consumida dentro de la frontera Producción útil final
11

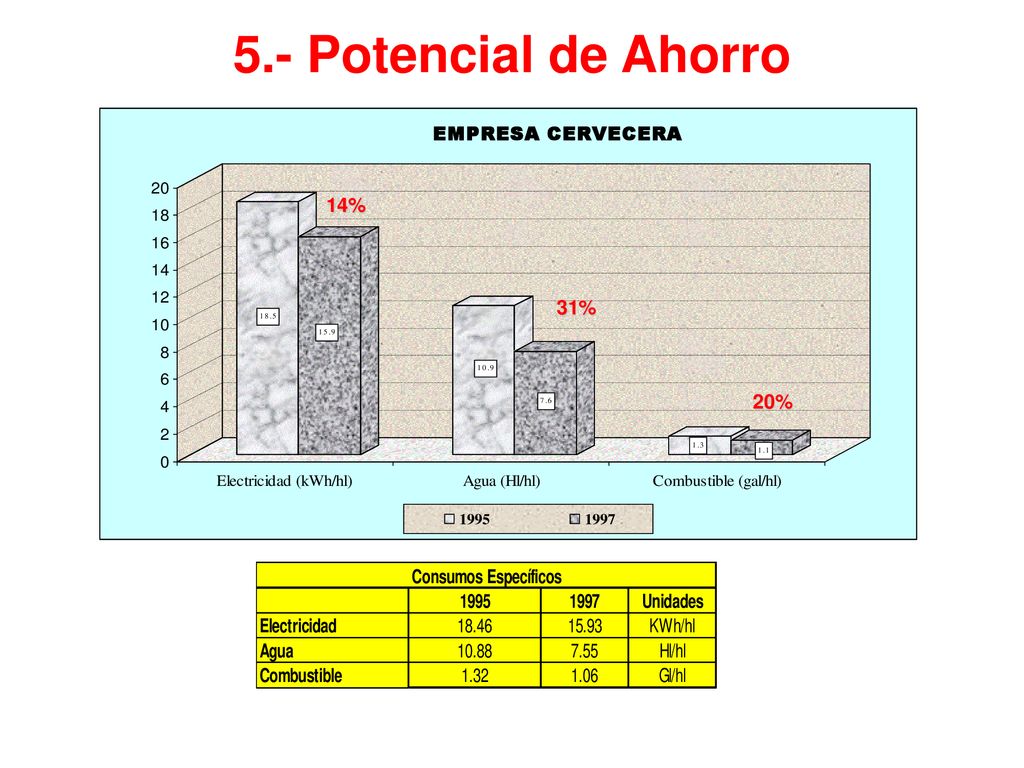

5.- Potencial de Ahorro 14% 31% 20%
12

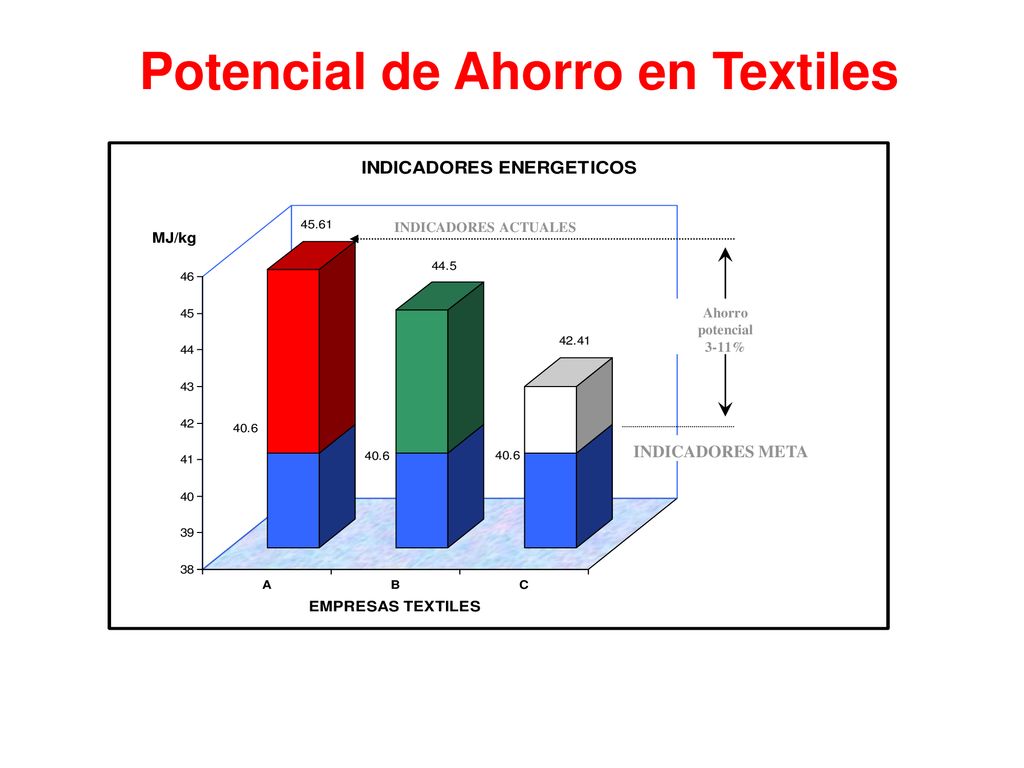

Potencial de Ahorro en Textiles
INDICADORES ACTUALES Ahorro potencial 3-11% INDICADORES META
13

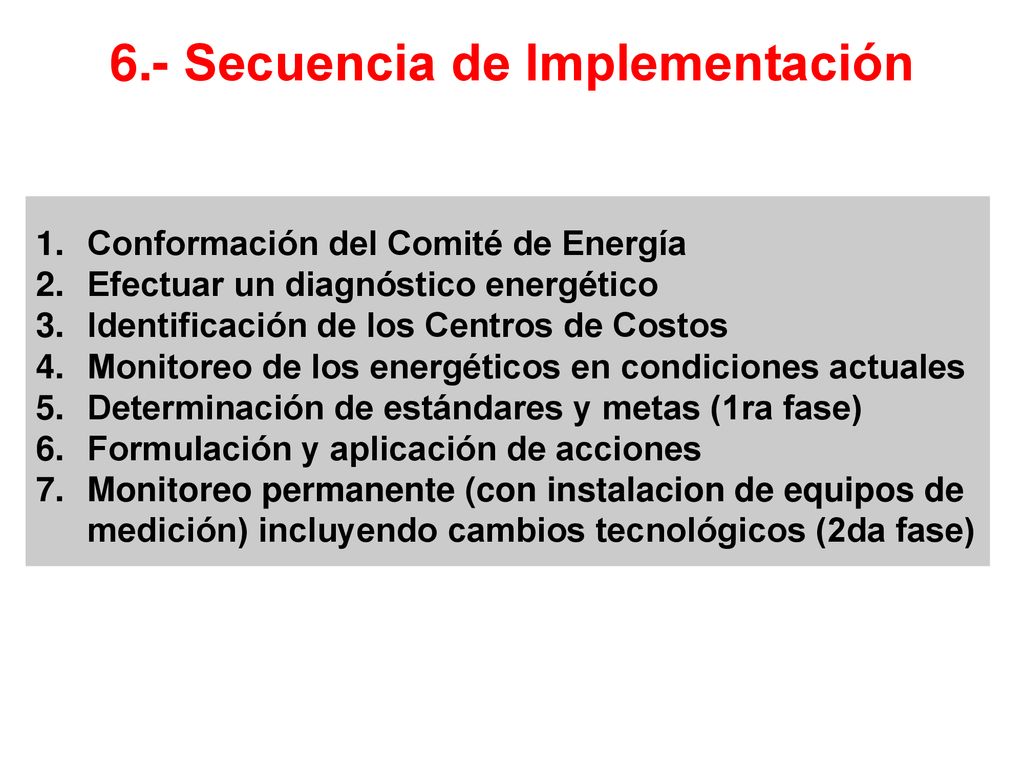

6.- Secuencia de Implementación
Conformación del Comité de Energía Efectuar un diagnóstico energético Identificación de los Centros de Costos Monitoreo de los energéticos en condiciones actuales Determinación de estándares y metas (1ra fase) Formulación y aplicación de acciones Monitoreo permanente (con instalacion de equipos de medición) incluyendo cambios tecnológicos (2da fase)
14

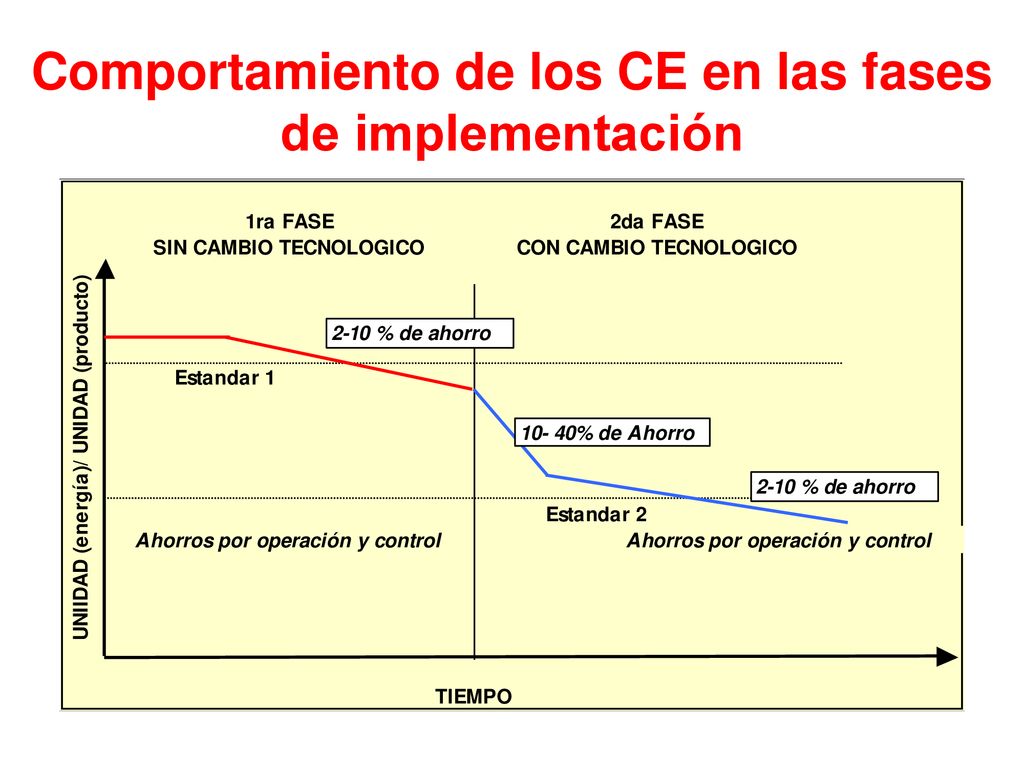

Comportamiento de los CE en las fases de implementación
15

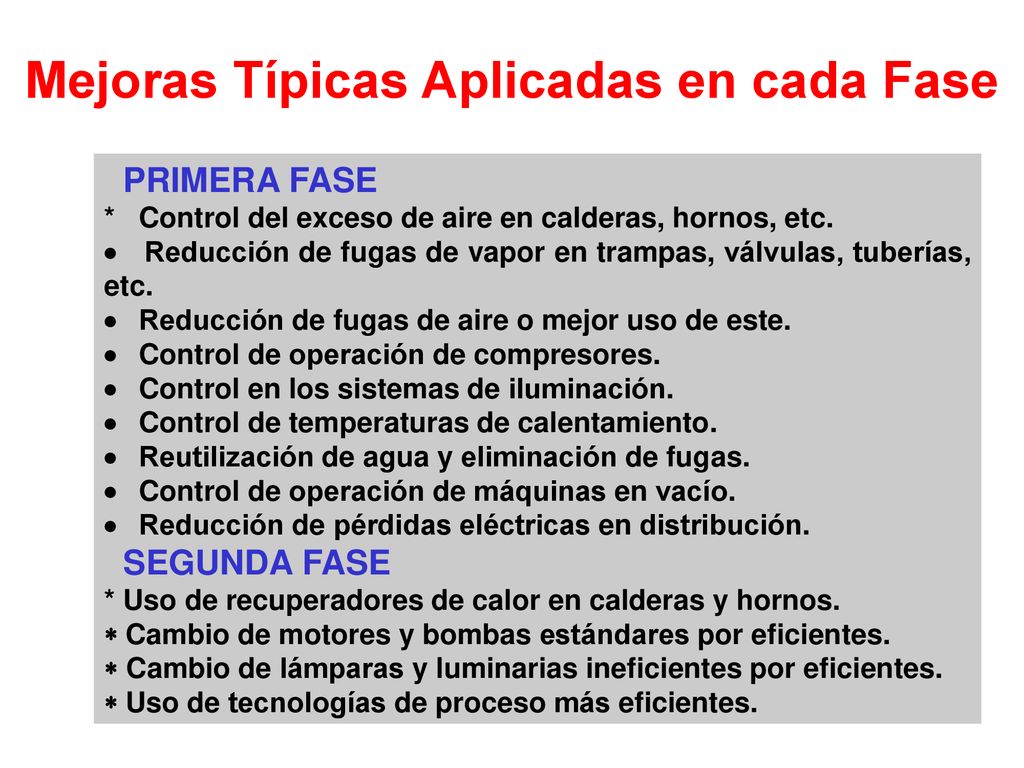

Mejoras Típicas Aplicadas en cada Fase
PRIMERA FASE * Control del exceso de aire en calderas, hornos, etc. · Reducción de fugas de vapor en trampas, válvulas, tuberías, etc. · Reducción de fugas de aire o mejor uso de este. · Control de operación de compresores. · Control en los sistemas de iluminación. · Control de temperaturas de calentamiento. · Reutilización de agua y eliminación de fugas. · Control de operación de máquinas en vacío. · Reducción de pérdidas eléctricas en distribución. SEGUNDA FASE * Uso de recuperadores de calor en calderas y hornos. * Cambio de motores y bombas estándares por eficientes. * Cambio de lámparas y luminarias ineficientes por eficientes. * Uso de tecnologías de proceso más eficientes.
16

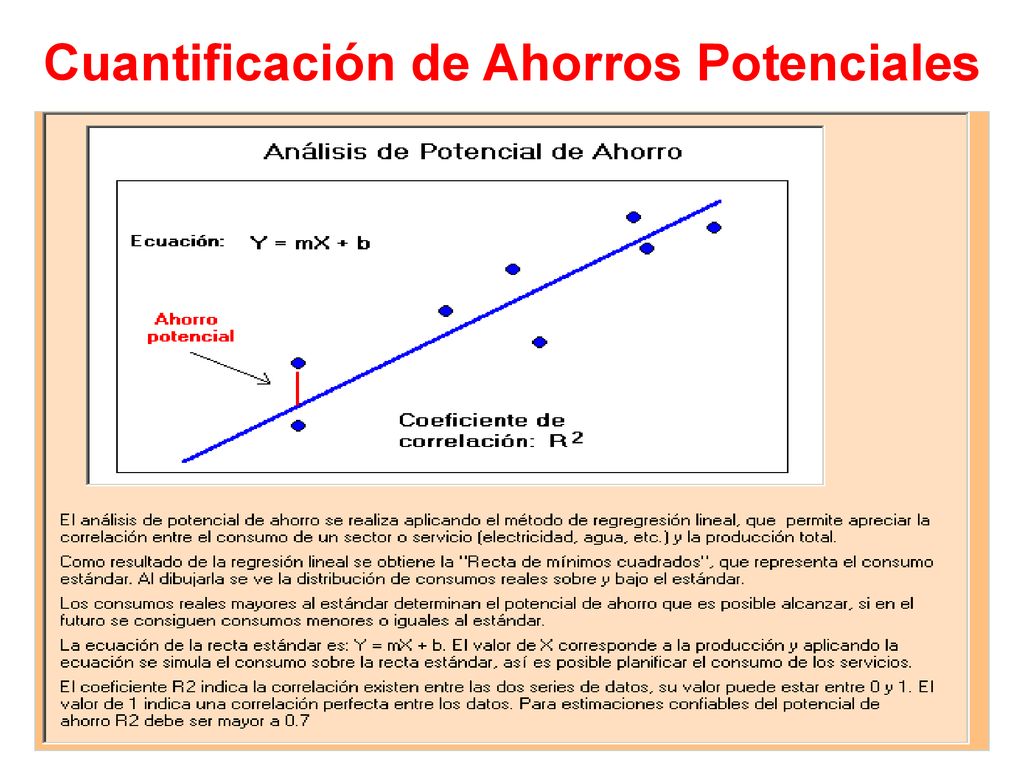

Cuantificación de Ahorros Potenciales
17
7.- Herramienta Informática
Principio
18

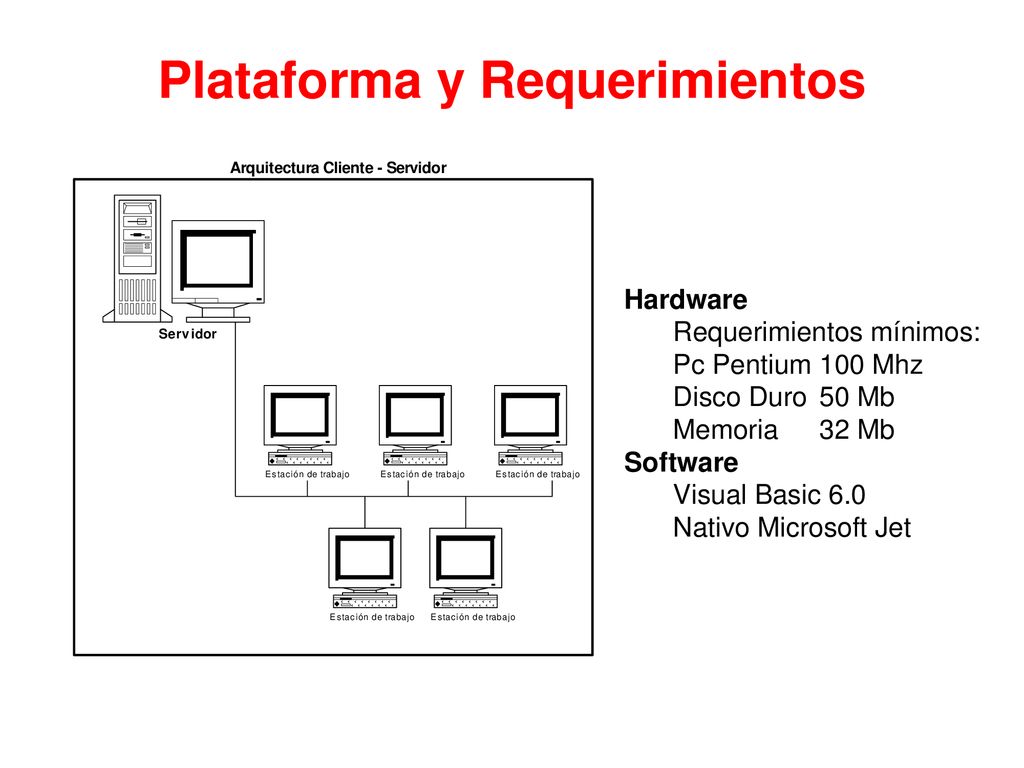

Plataforma y Requerimientos
19

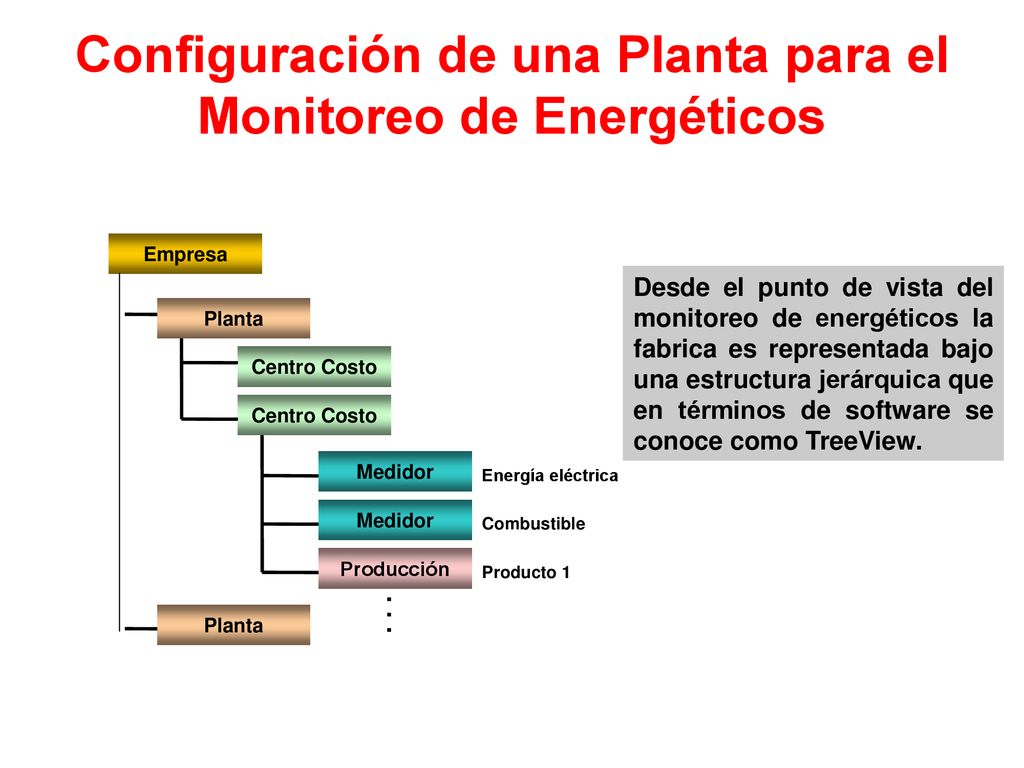

Configuración de una Planta para el Monitoreo de Energéticos
Empresa Desde el punto de vista del monitoreo de energéticos la fabrica es representada bajo una estructura jerárquica que en términos de software se conoce como TreeView. Planta Centro Costo Centro Costo Medidor Energía eléctrica Medidor Combustible Producción Producto 1 . Planta
