1 CONTROL ASISTIDO DE MANIOBRAS: NUEVAS HERRAMIENTAS PARA LA GESTIÓN DE MANIOBRAS EN TIEMPO REAL
VCONCIER-CO-T2.4./232 Jhon Fredy Alvarez, Jorge Esteban Tobón, Diego Arango y Carlos Andrés Cano TRANSMISIÓN

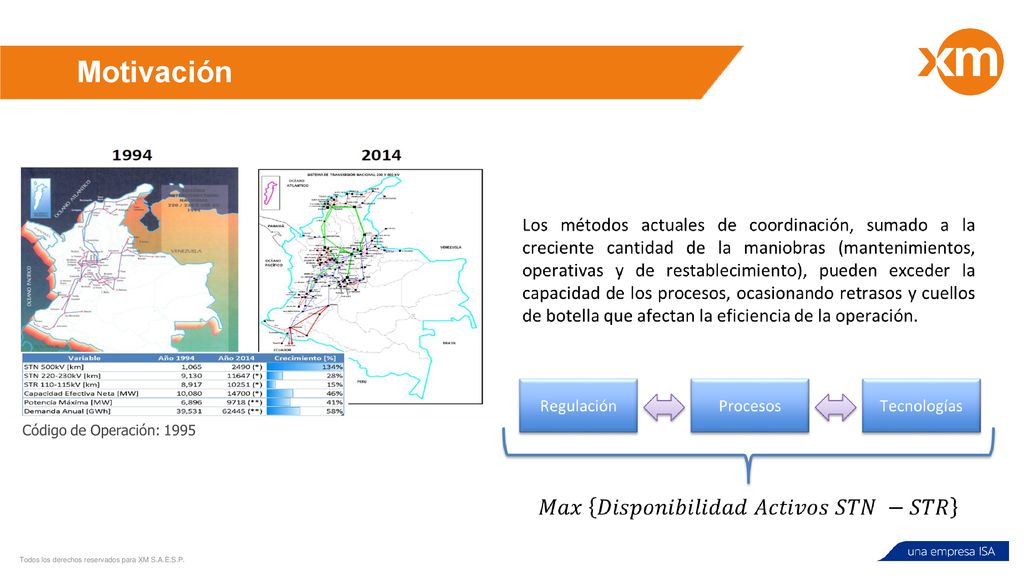

2 Motivación

3 Tipificación de maniobras

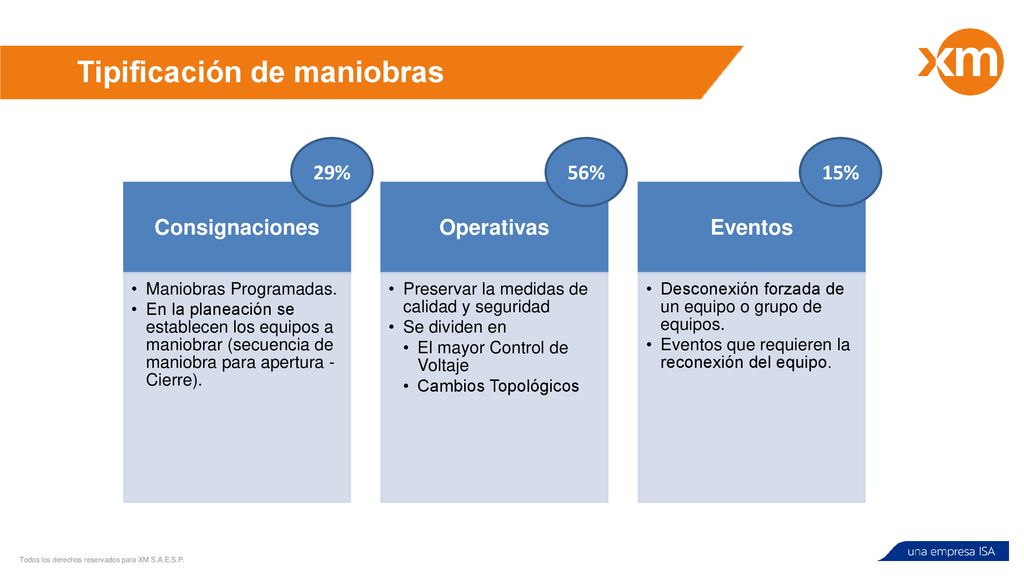

29% 56% 15% Consignaciones Maniobras Programadas. En la planeación se establecen los equipos a maniobrar (secuencia de maniobra para apertura - Cierre). Operativas Preservar la medidas de calidad y seguridad Se dividen en El mayor Control de Voltaje Cambios Topológicos Eventos Desconexión forzada de un equipo o grupo de equipos. Eventos que requieren la reconexión del equipo.

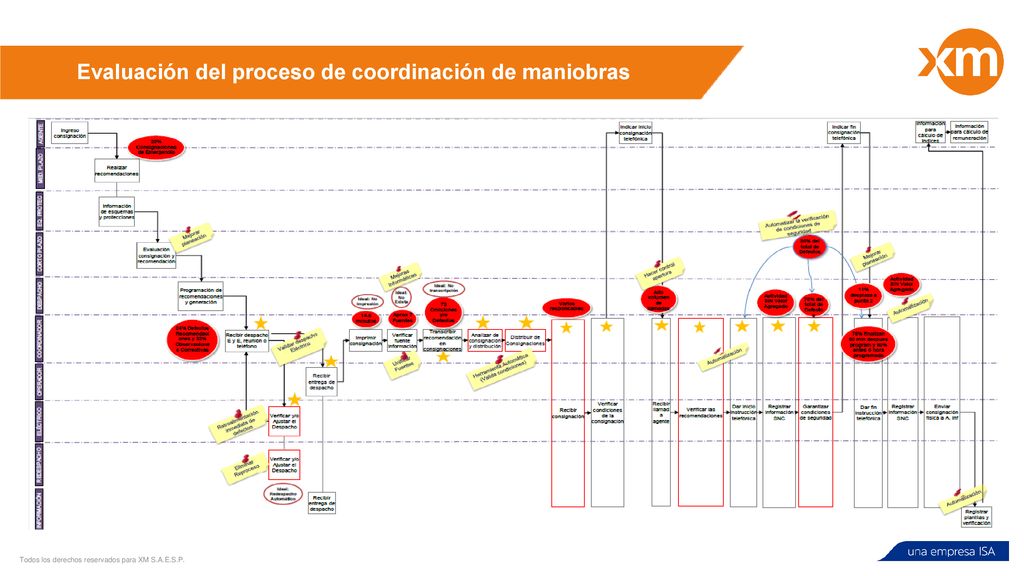

4 Evaluación del proceso de coordinación de maniobras

5 Coordinación Asistida

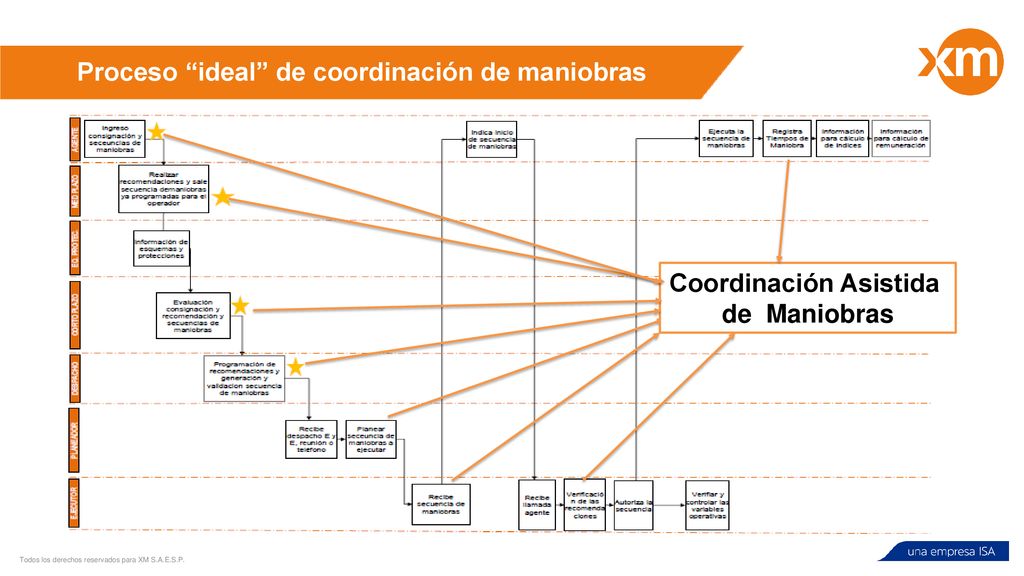

Proceso “ideal” de coordinación de maniobras Coordinación Asistida de Maniobras

6 Coordinación asistida de maniobras

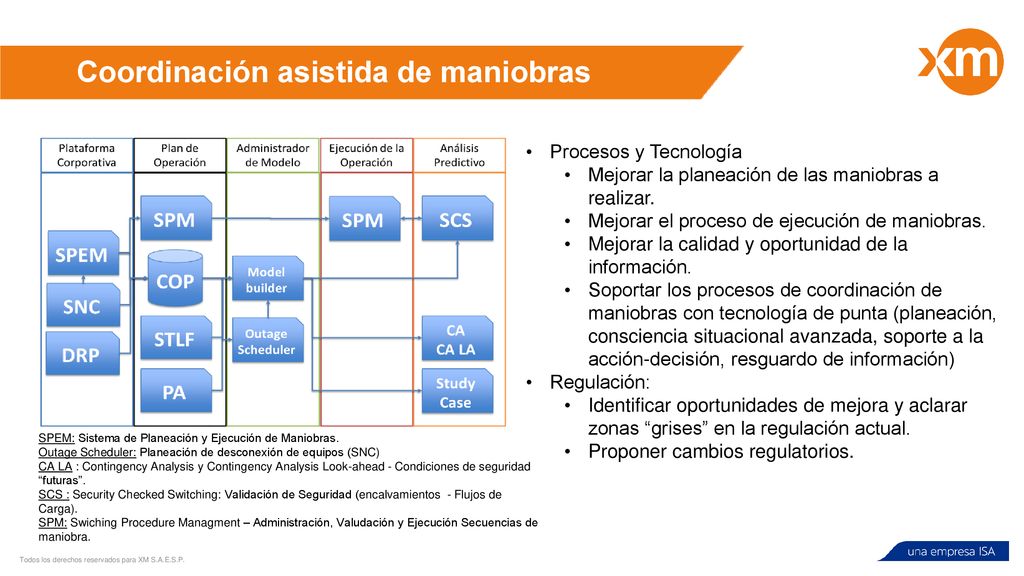

Procesos y Tecnología Mejorar la planeación de las maniobras a realizar. Mejorar el proceso de ejecución de maniobras. Mejorar la calidad y oportunidad de la información. Soportar los procesos de coordinación de maniobras con tecnología de punta (planeación, consciencia situacional avanzada, soporte a la acción-decisión, resguardo de información) Regulación: Identificar oportunidades de mejora y aclarar zonas “grises” en la regulación actual. Proponer cambios regulatorios. SPEM: Sistema de Planeación y Ejecución de Maniobras. Outage Scheduler: Planeación de desconexión de equipos (SNC) CA LA : Contingency Analysis y Contingency Analysis Look-ahead - Condiciones de seguridad “futuras”. SCS : Security Checked Switching: Validación de Seguridad (encalvamientos - Flujos de Carga). SPM: Swiching Procedure Managment – Administración, Valudación y Ejecución Secuencias de maniobra.

7 SPEM (Sistema Planeación y Ejecución de Maniobras)

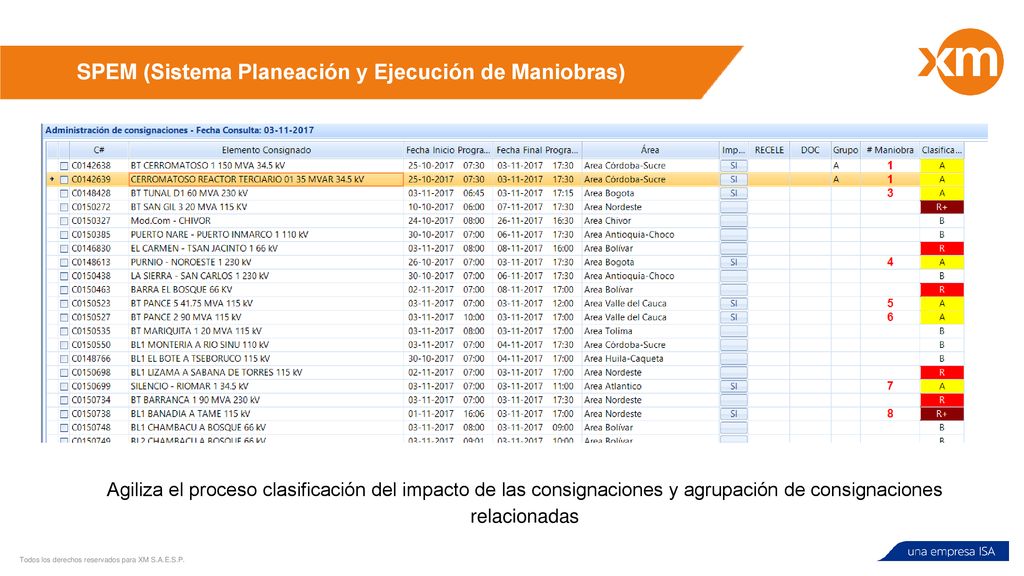

Agiliza el proceso clasificación del impacto de las consignaciones y agrupación de consignaciones relacionadas

8 SPEM (Sistema Planeación y Ejecución de Maniobras)

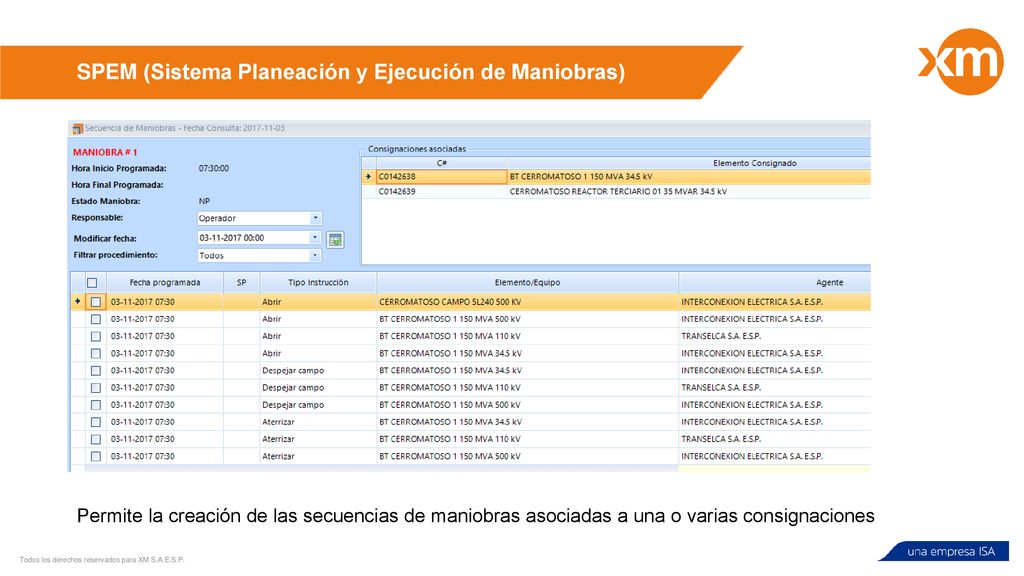

Permite la creación de las secuencias de maniobras asociadas a una o varias consignaciones

9 SPM (Modulo Ejecución de Maniobras SP7)

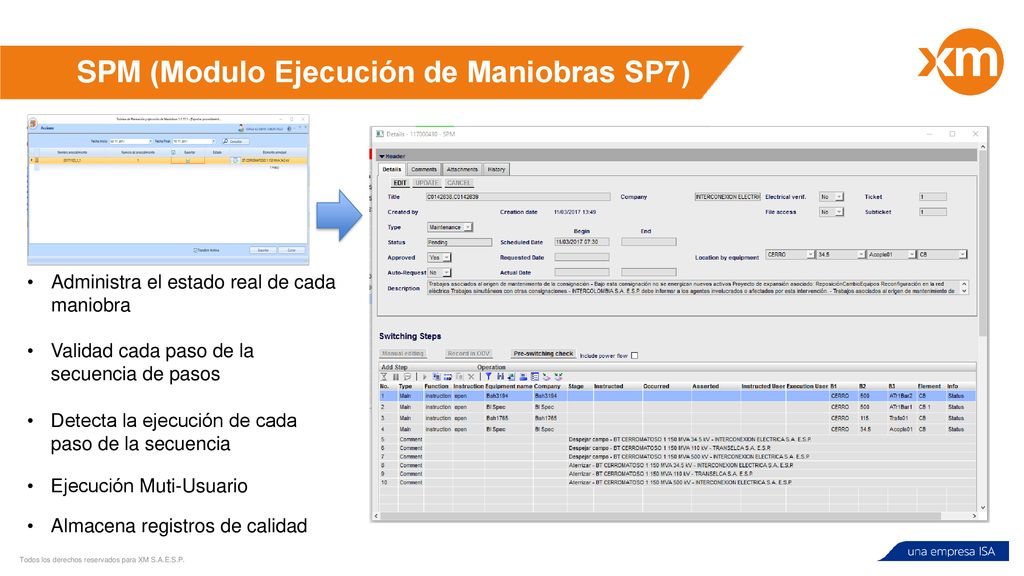

Administra el estado real de cada maniobra Validad cada paso de la secuencia de pasos Detecta la ejecución de cada paso de la secuencia Ejecución Muti-Usuario Almacena registros de calidad

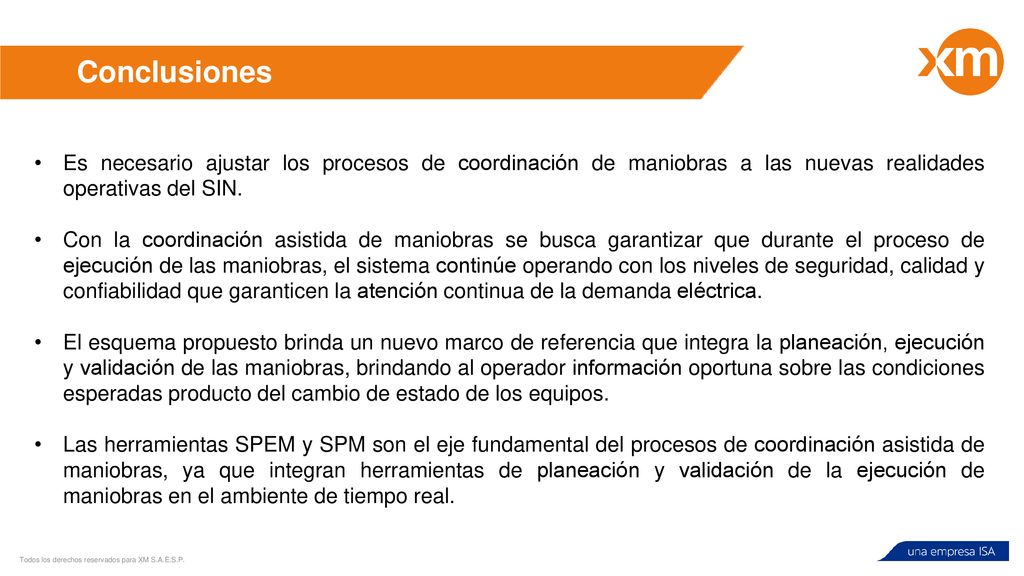

10 Conclusiones Es necesario ajustar los procesos de coordinación de maniobras a las nuevas realidades operativas del SIN. Con la coordinación asistida de maniobras se busca garantizar que durante el proceso de ejecución de las maniobras, el sistema continúe operando con los niveles de seguridad, calidad y confiabilidad que garanticen la atención continua de la demanda eléctrica. El esquema propuesto brinda un nuevo marco de referencia que integra la planeación, ejecución y validación de las maniobras, brindando al operador información oportuna sobre las condiciones esperadas producto del cambio de estado de los equipos. Las herramientas SPEM y SPM son el eje fundamental del procesos de coordinación asistida de maniobras, ya que integran herramientas de planeación y validación de la ejecución de maniobras en el ambiente de tiempo real.
