1
Tectónica compresional
Estructural Avanzada Eduardo Casas
2

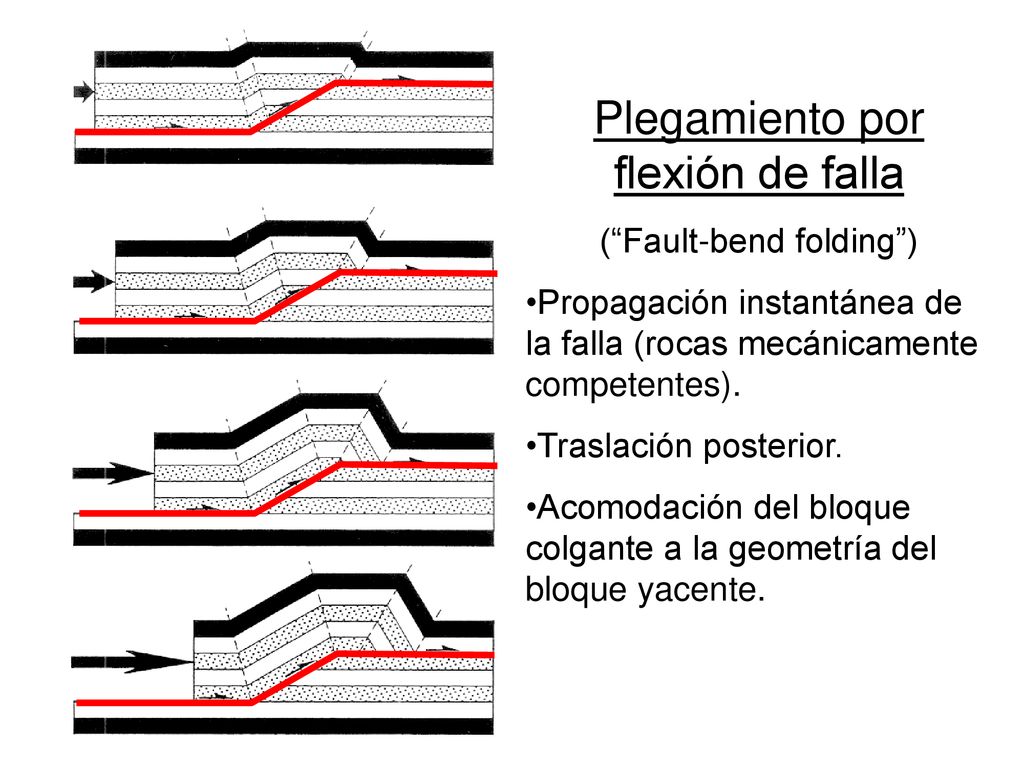

Plegamiento por flexión de falla
(“Fault-bend folding”) Propagación instantánea de la falla (rocas mecánicamente competentes). Traslación posterior. Acomodación del bloque colgante a la geometría del bloque yacente.
3

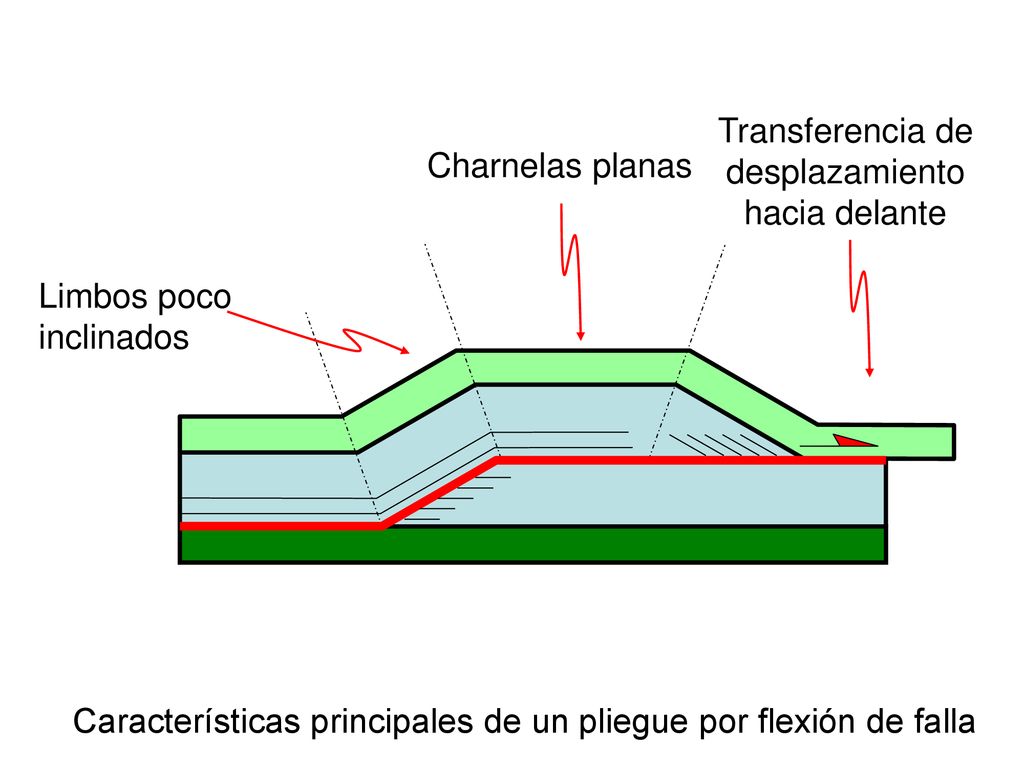

Transferencia de desplazamiento hacia delante Charnelas planas
Limbos poco inclinados Características principales de un pliegue por flexión de falla
5
Faja plegada y fallada con pliegues por flexión
6

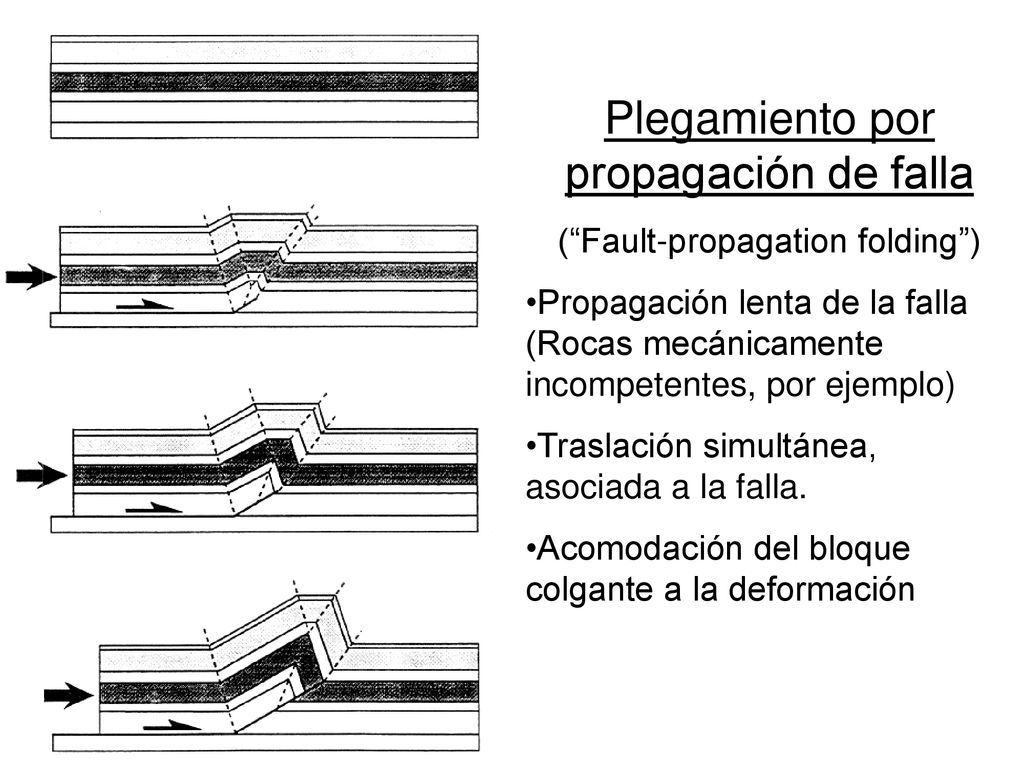

Plegamiento por propagación de falla
(“Fault-propagation folding”) Propagación lenta de la falla (Rocas mecánicamente incompetentes, por ejemplo) Traslación simultánea, asociada a la falla. Acomodación del bloque colgante a la deformación
7

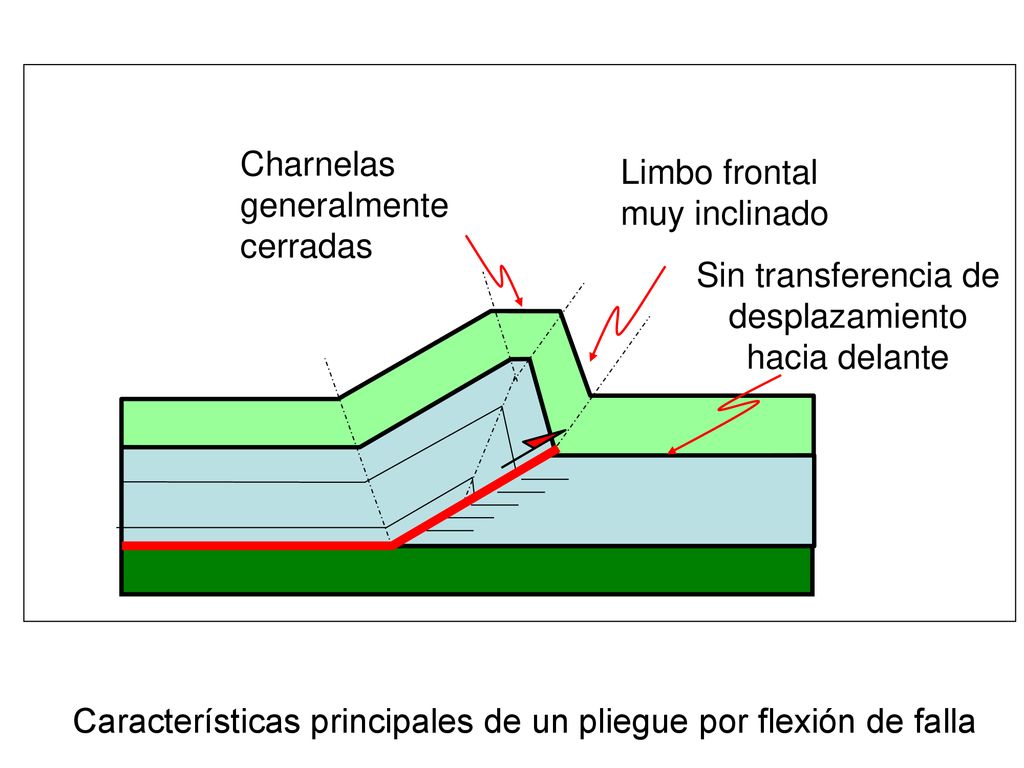

Charnelas generalmente cerradas Limbo frontal muy inclinado
Sin transferencia de desplazamiento hacia delante Características principales de un pliegue por flexión de falla
8

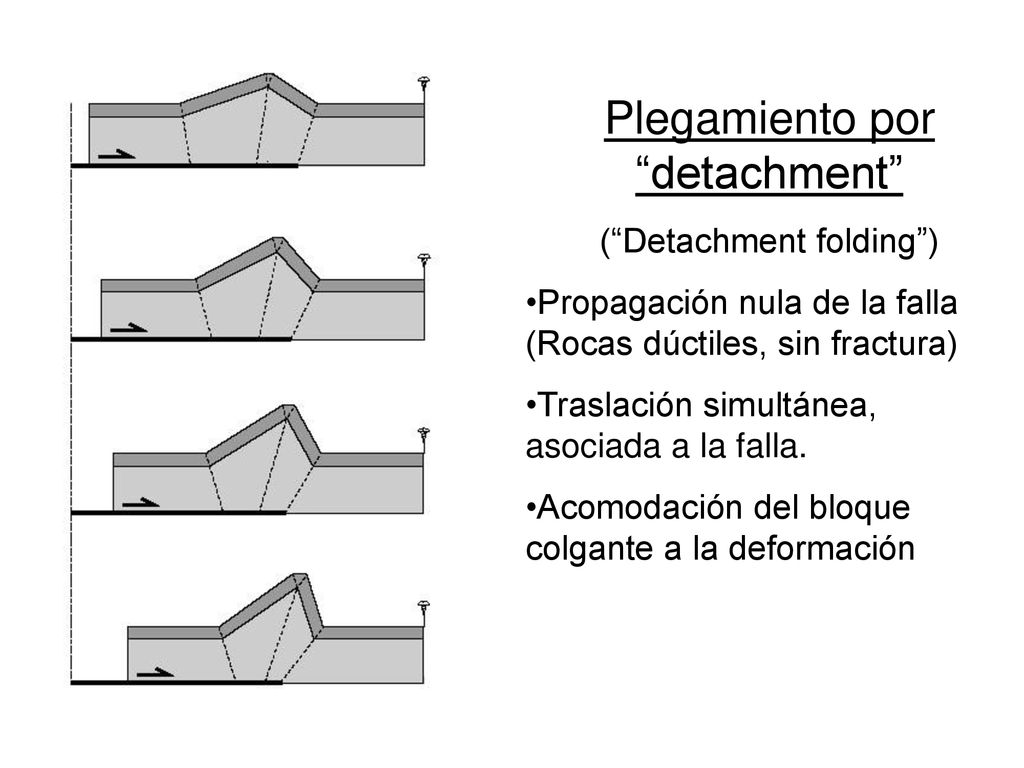

Plegamiento por “detachment”
(“Detachment folding”) Propagación nula de la falla (Rocas dúctiles, sin fractura) Traslación simultánea, asociada a la falla. Acomodación del bloque colgante a la deformación
9

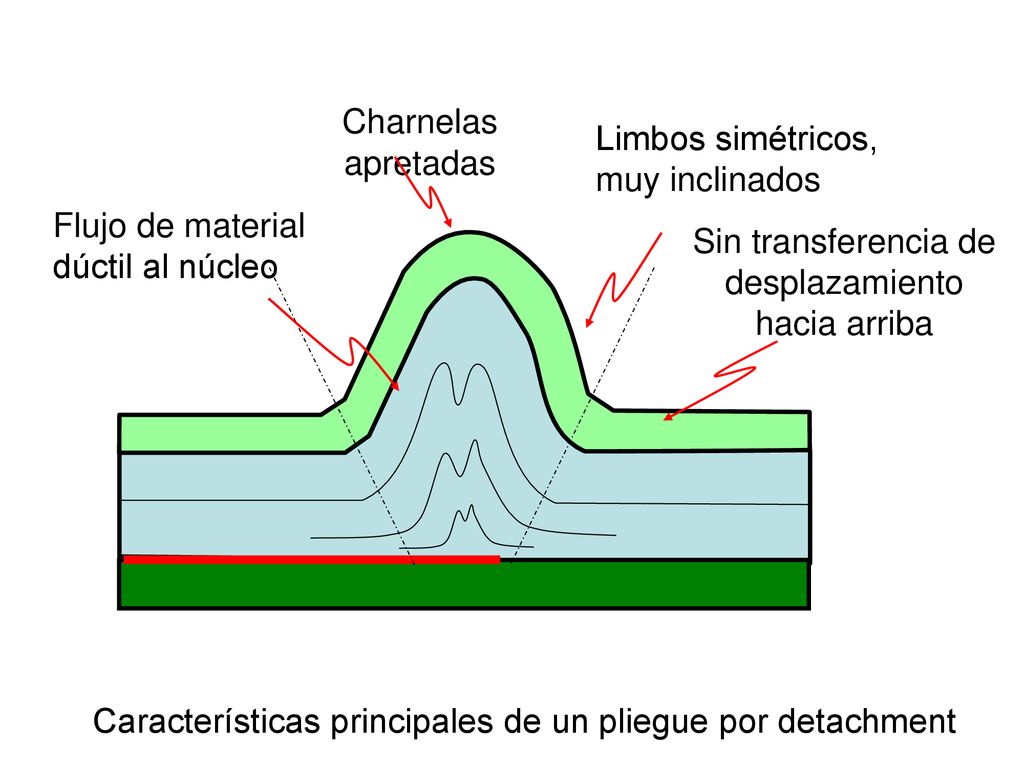

Limbos simétricos, muy inclinados
Charnelas apretadas Limbos simétricos, muy inclinados Flujo de material dúctil al núcleo Sin transferencia de desplazamiento hacia arriba Características principales de un pliegue por detachment
10

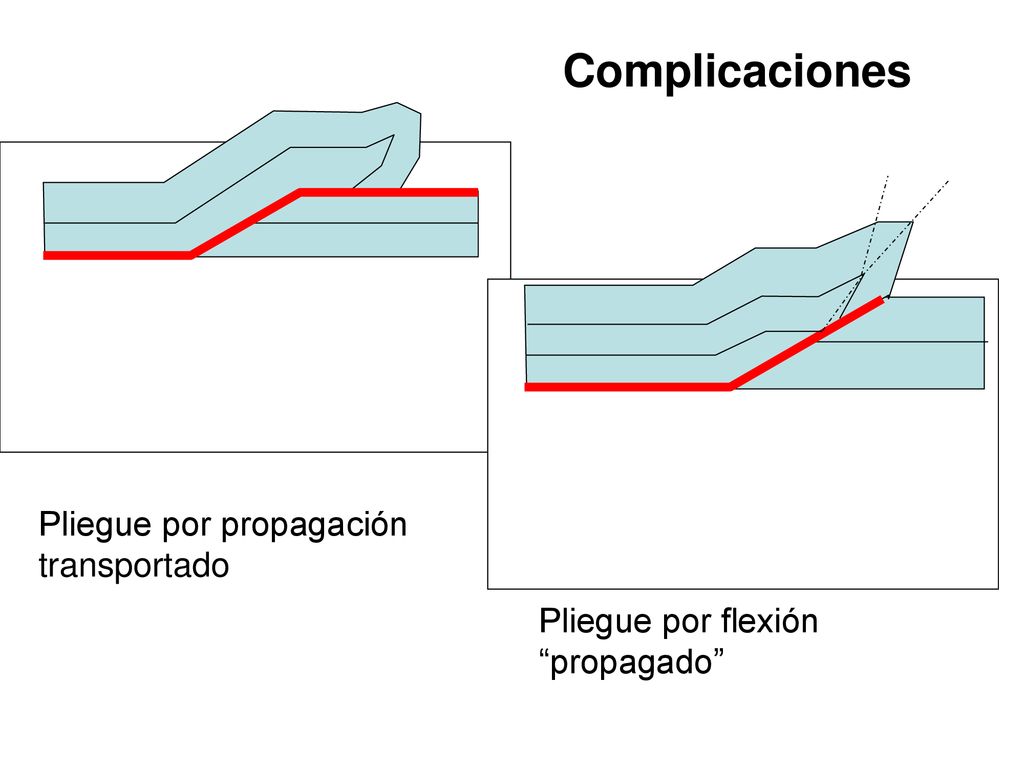

Complicaciones Pliegue por propagación transportado
Pliegue por flexión “propagado”
11
Tectónica extensional
12

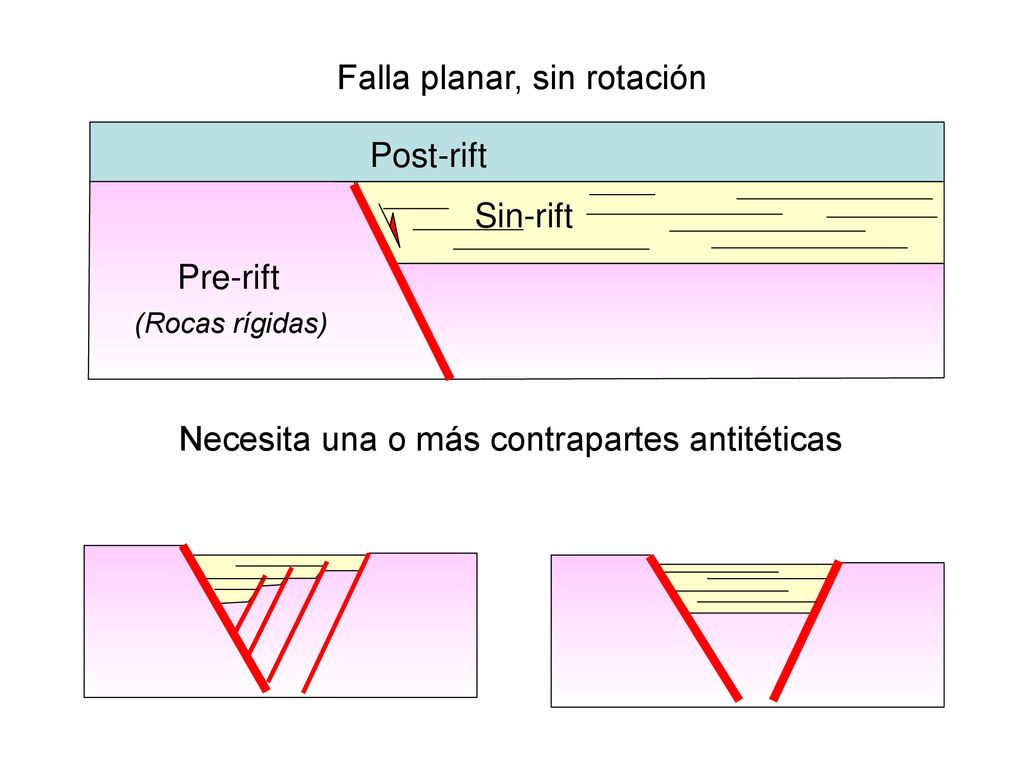

Falla planar, sin rotación
Post-rift Sin-rift Pre-rift (Rocas rígidas) Necesita una o más contrapartes antitéticas
13

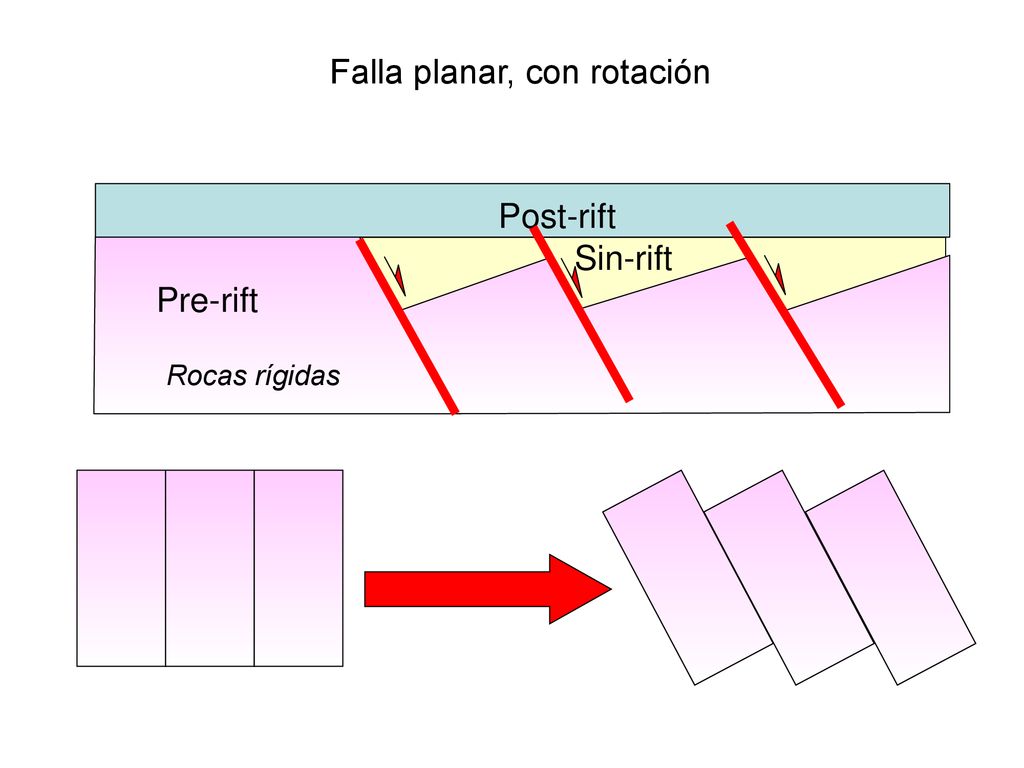

Falla planar, con rotación
Post-rift Sin-rift Pre-rift Rocas rígidas
14

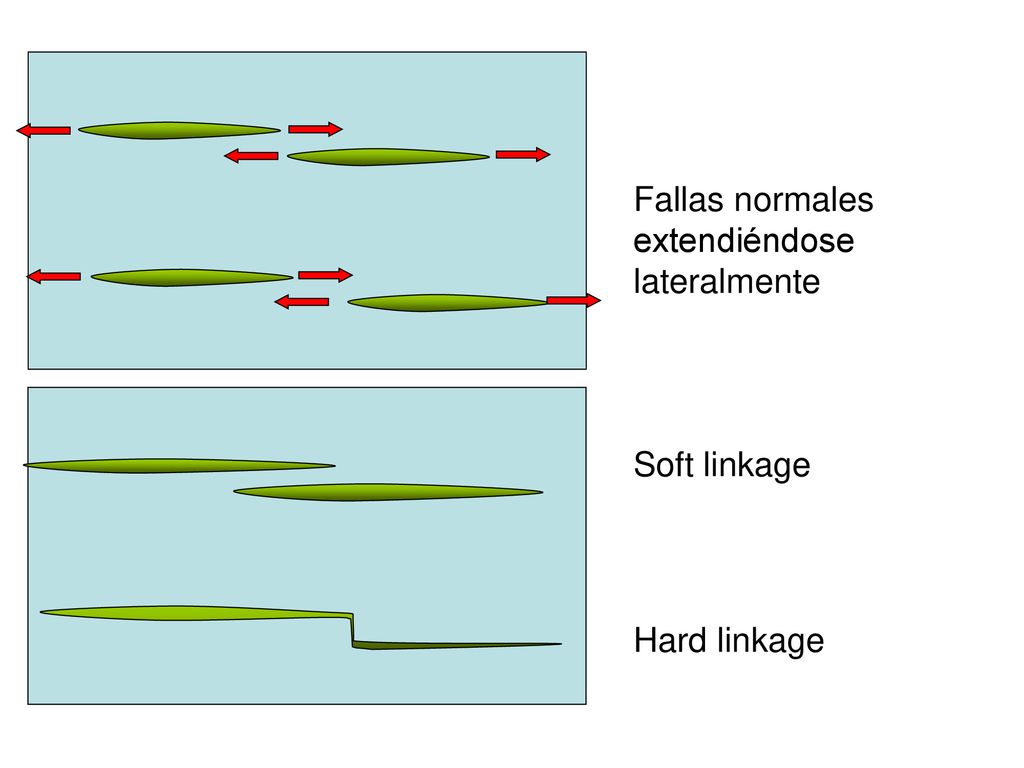

Fallas normales extendiéndose lateralmente
Soft linkage Hard linkage
15

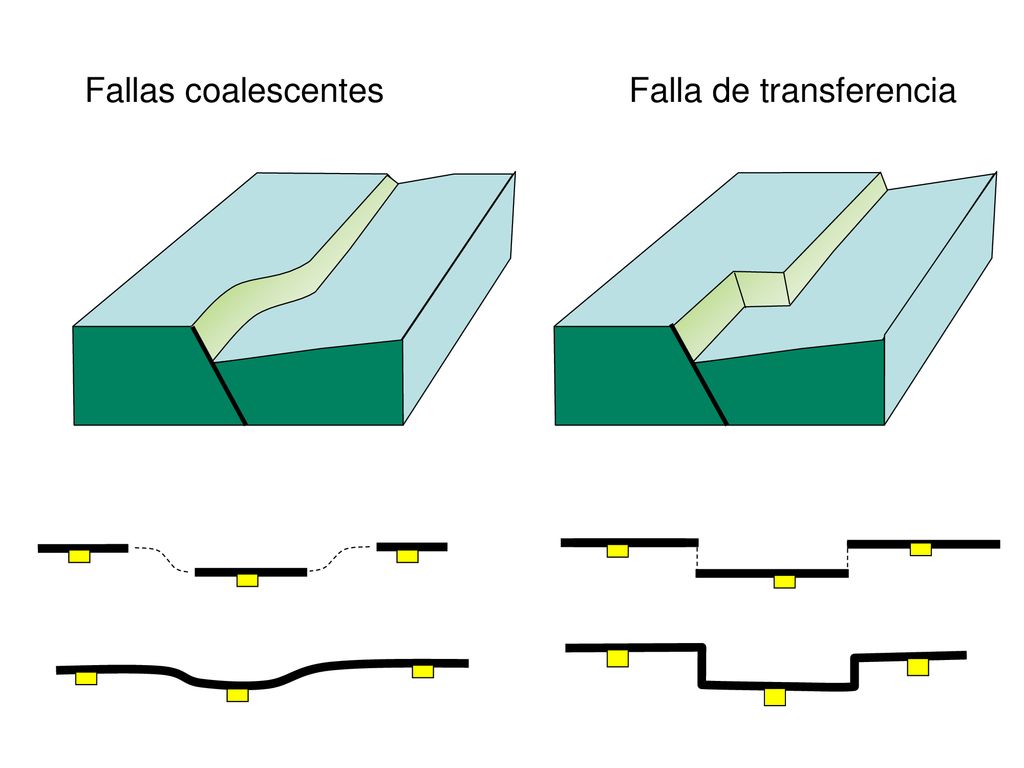

Fallas coalescentes Falla de transferencia
16

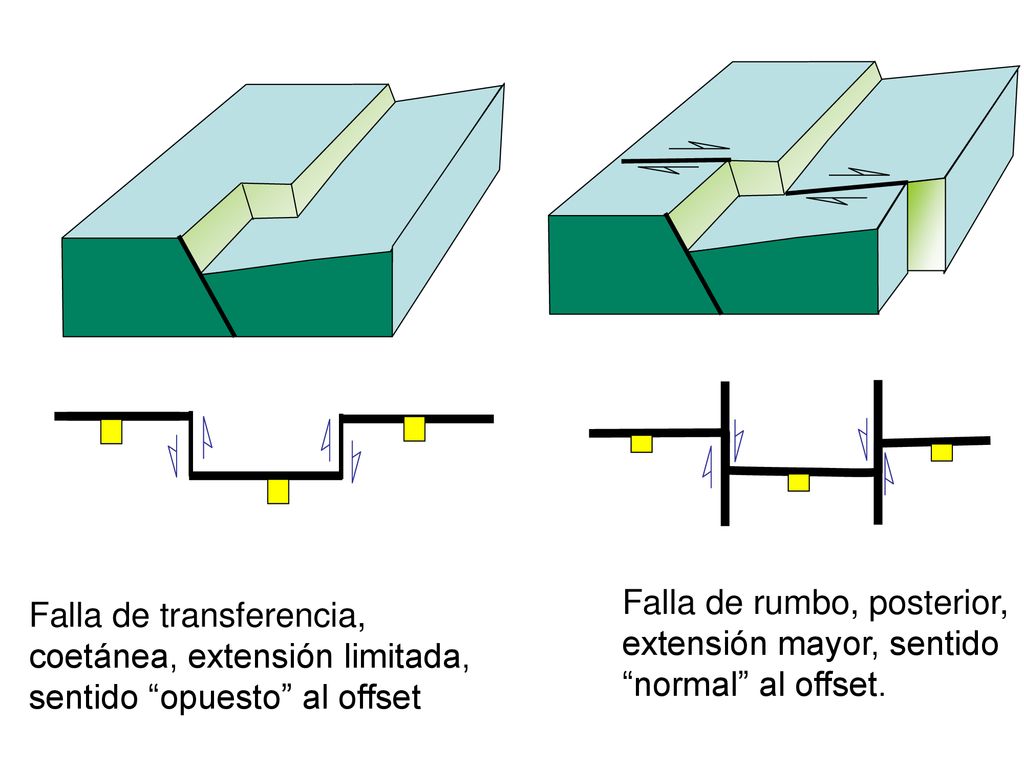

Falla de rumbo, posterior, extensión mayor, sentido “normal” al offset.
Falla de transferencia, coetánea, extensión limitada, sentido “opuesto” al offset
17

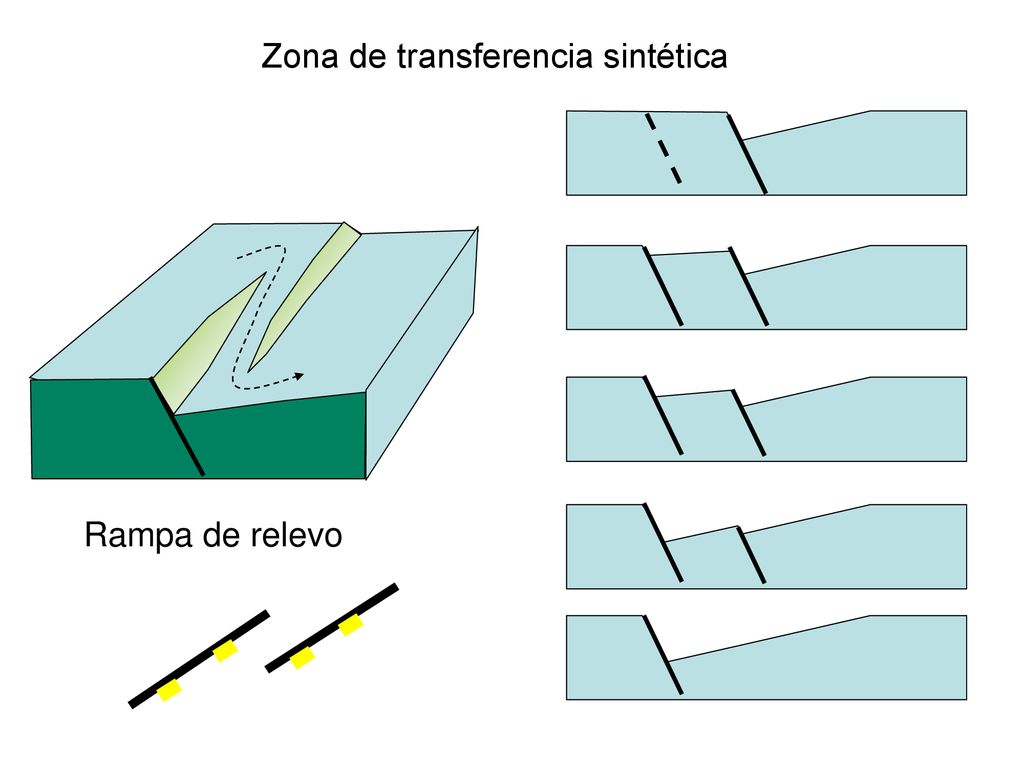

Zona de transferencia sintética
Rampa de relevo
18

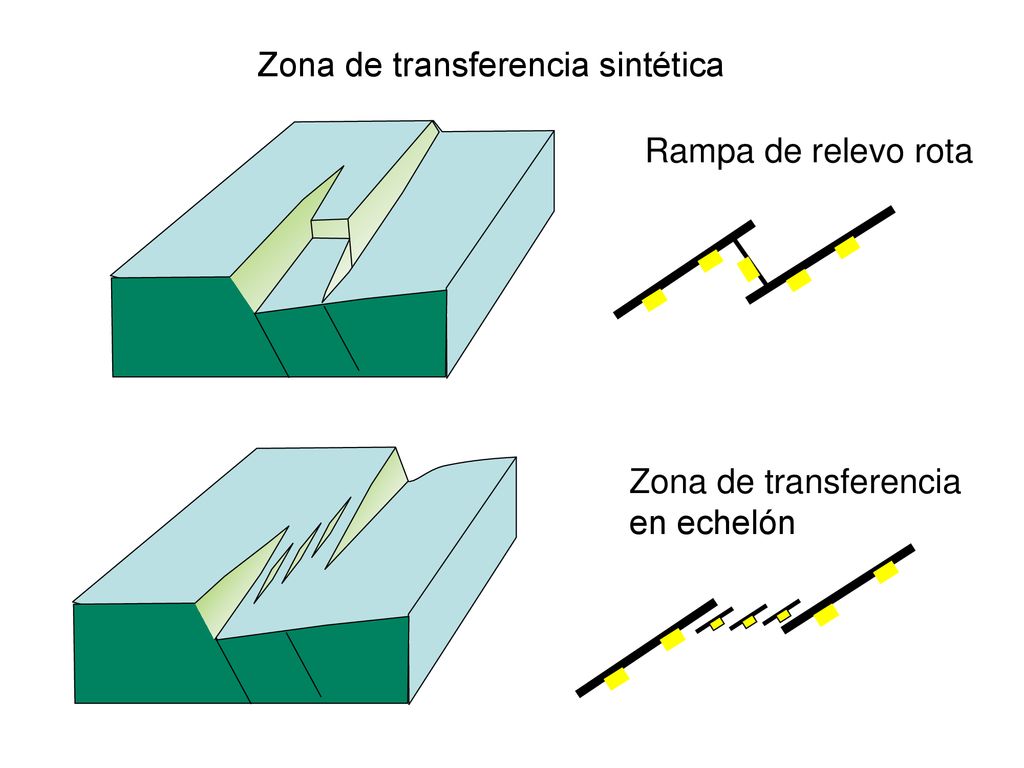

Zona de transferencia sintética
Rampa de relevo rota Zona de transferencia en echelón
19

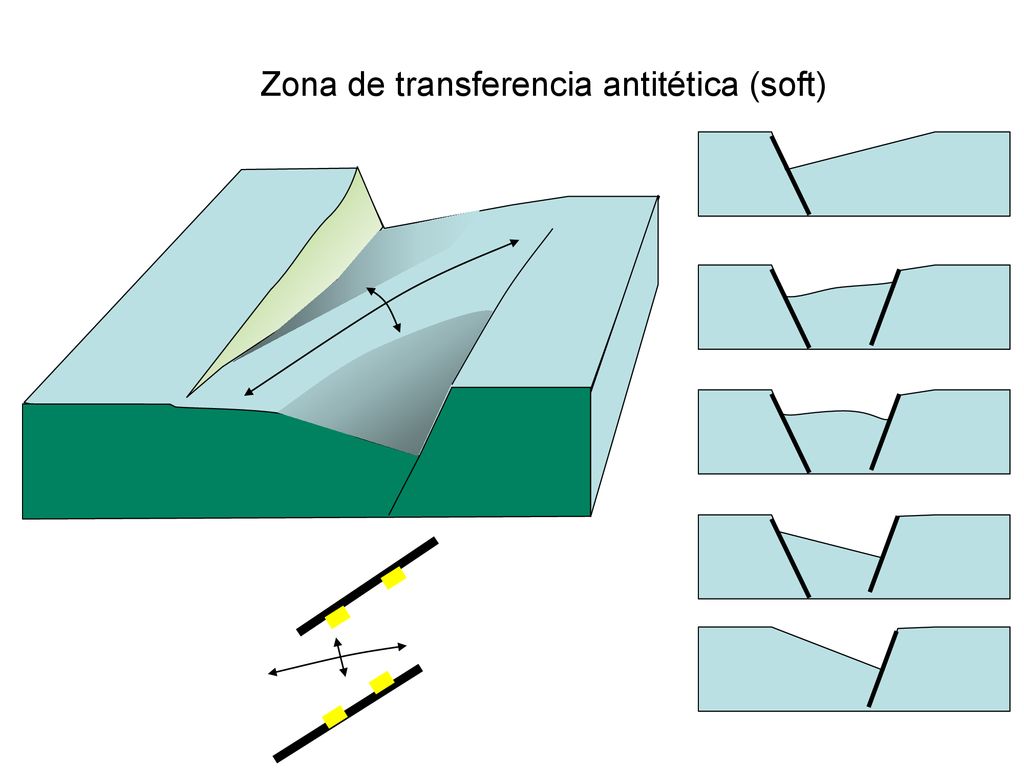

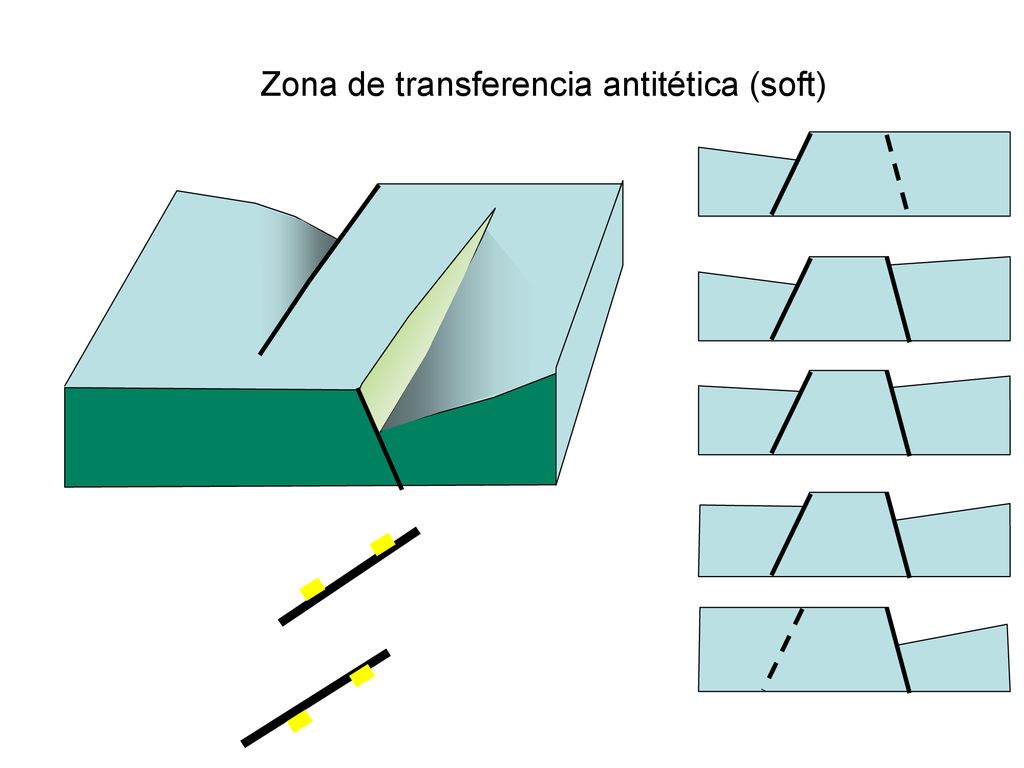

Zona de transferencia antitética (soft)
20
Zona de transferencia antitética (soft)
21

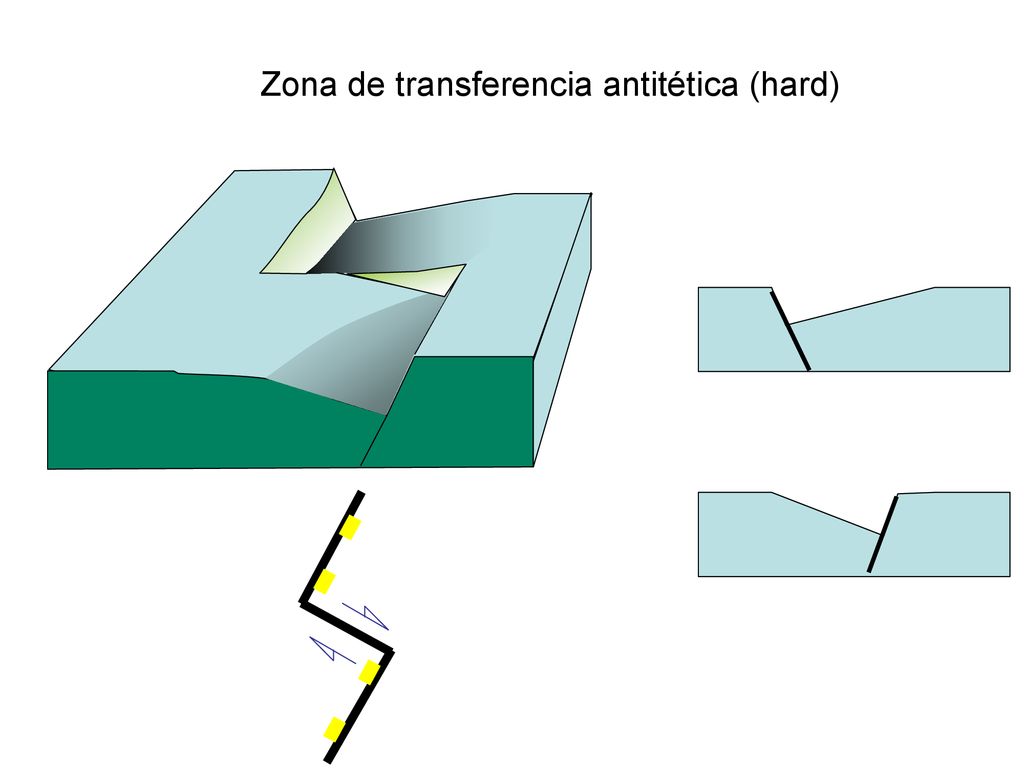

Zona de transferencia antitética (hard)
