Deformación Contraccional

Presentación del tema: "Deformación Contraccional"— Transcripción de la presentación:

1 Deformación Contraccional
Pliegues, fallas y thrusting

2 Pliegues Inflexiones o dislocaciones (ondulaciones) más o menos bruscas, que forman las capas al ser modificadas en su posición natural (horizontal) por los agentes orogénicos. Estos agentes o fuerzas generan deformaciones plásticas y continuas tridimensionales: cuerpos geológicos. Los pliegues suelen ser más habituales en rocas sedimentarias plásticas, como las volcánicas, y también metamórficas.

3 Corresponden a estructuras dúctiles, aun cuando llevan asociadas estructuras frágiles.
Dúctil no implica que sólo se formen a cierta profundidad pueden formarse en superficie Rocas sedimentarias, tienen comportamiento dúctil, incluso a temperatura ambiente, hasta adquirir una cierta cantidad de deformación.

4 Línea que une puntos de máxima o mínima altura en cada capa ( máxima curvatura del pliegue), donde los estratos cambian su manteo. Partes de un pliegue...

5 Partes de un pliegue... Une las charnelas de todas las capas de un pliegue, es decir, el que divide al pliegue tan simétricamente como sea posible.

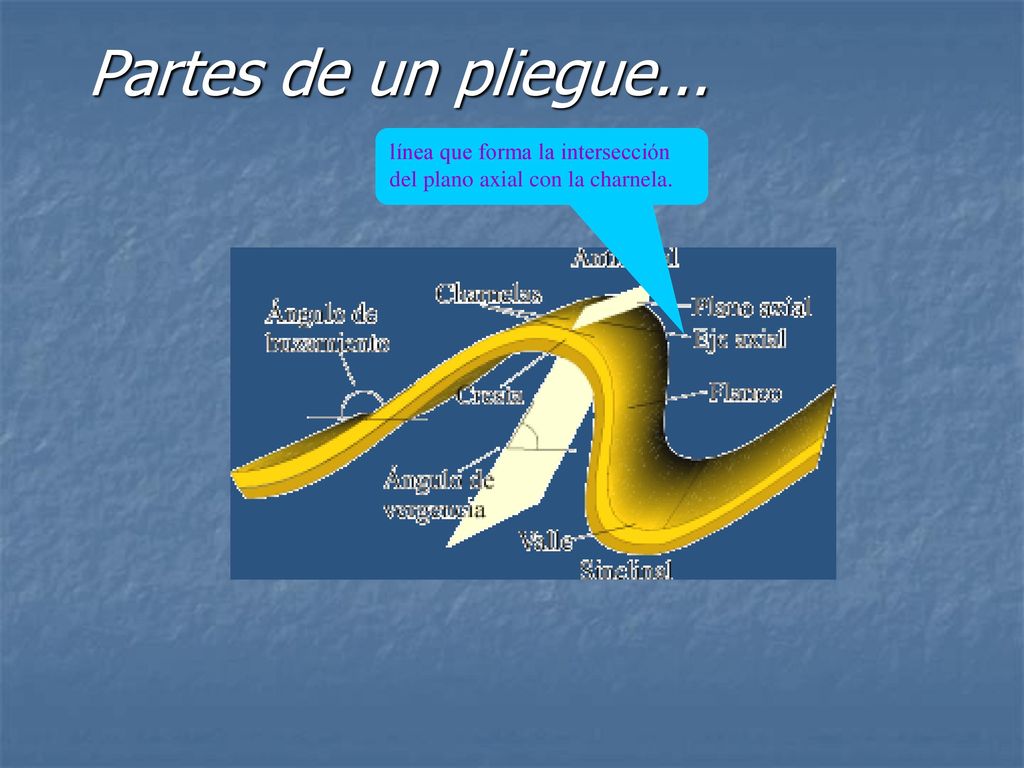

6 Partes de un pliegue... línea que forma la intersección del plano axial con la charnela.

7 Partes de un pliegue... planos inclinados que forman las capas situados a uno y otro lado de la charnela. Se dice que un pliegue es simétrico cuando posee los flancos iguales e igualmente inclinados; y asimétricos cuando tiene sus planos desiguales.

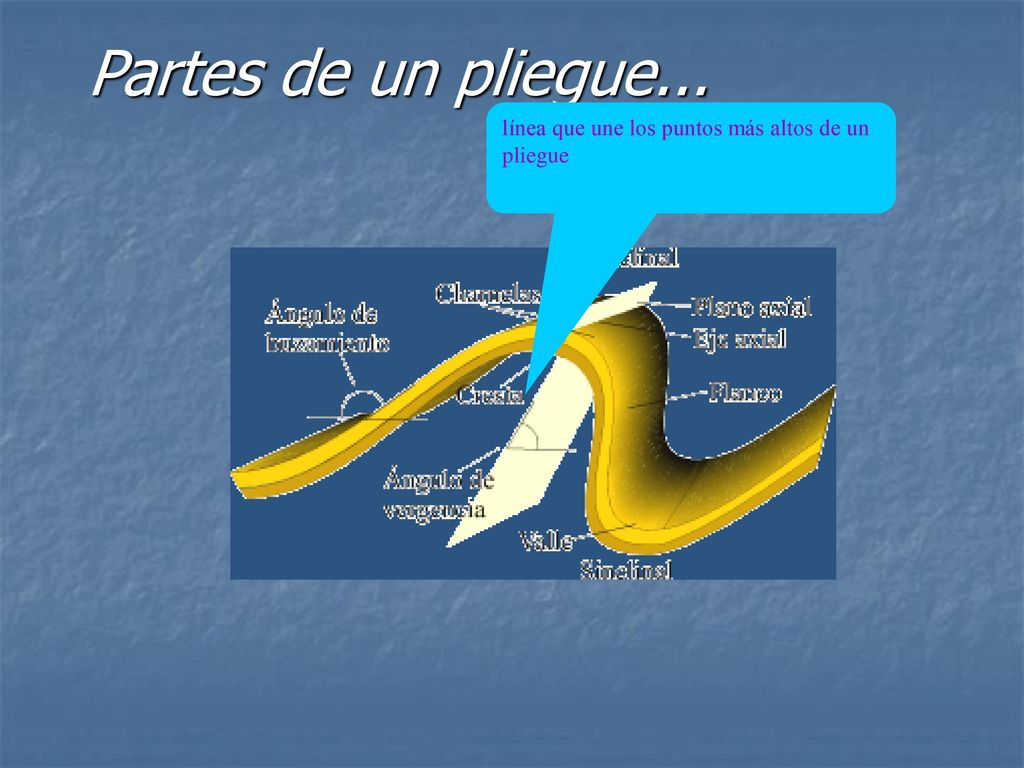

8 Partes de un pliegue... línea que une los puntos más altos de un pliegue

9 Partes de un pliegue... línea que une los puntos más bajos de un pliegue.

10 Partes de un pliegue... ángulo que forma el plano del estrato con la horizontal

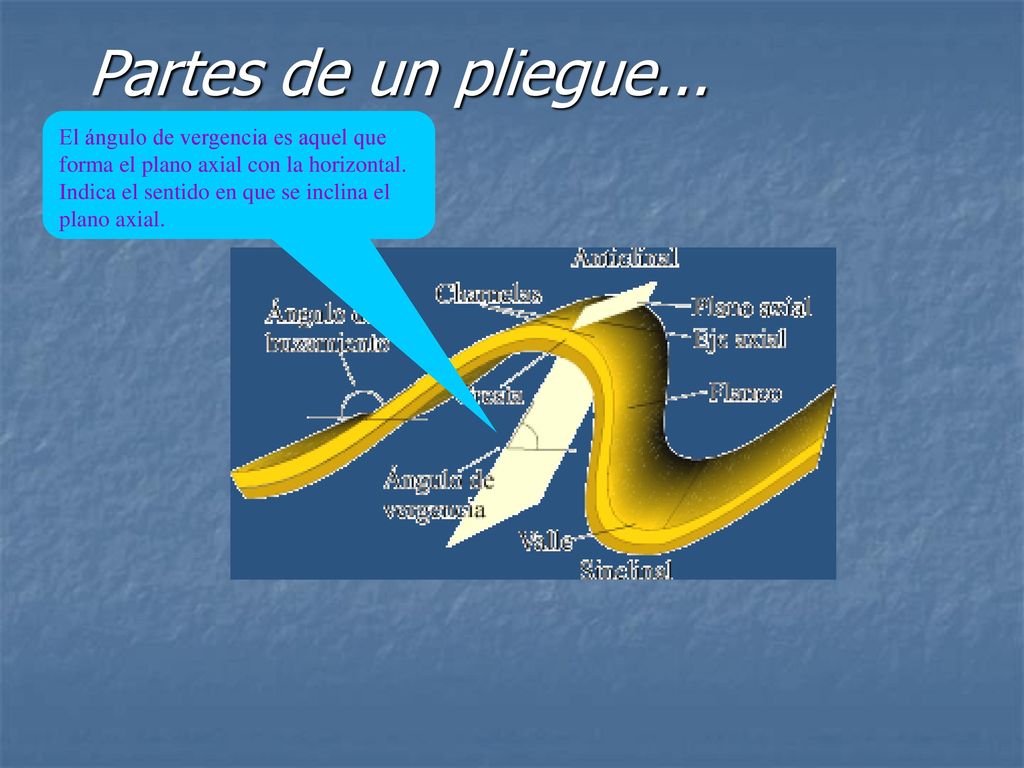

11 Partes de un pliegue... El ángulo de vergencia es aquel que forma el plano axial con la horizontal. Indica el sentido en que se inclina el plano axial.

12 Partes de un pliegue...

13 Otros... Núcleo El núcleo es la parte más interna de un pliegue.
Dirección La dirección es el ángulo que la línea de intersección del estrato forma con el plano horizontal, tomado con respecto al polo Norte magnético.

14 Tipos fundamentales de pliegues
Anticlinales Son aquellos en el cual los estratos más modernos envuelven a los más antiguos (es opuesto a sinclinal). Presentan la parte convexa hacia arriba. Los flancos se inclinan en sentido divergente. Los estratos más antiguos se sitúan en el núcleo.

15 Tipos fundamentales de pliegues
Sinclinales Son aquellos en el cual los estratos más antiguos envuelven a los más modernos. Sus flancos forman una U característica. Tienen la convexidad hacia abajo (hacia el interior de la tierra), con forma de cuenca. Los flancos se inclinan en sentido convergente. Los estratos más jóvenes se sitúan en el núcleo. .

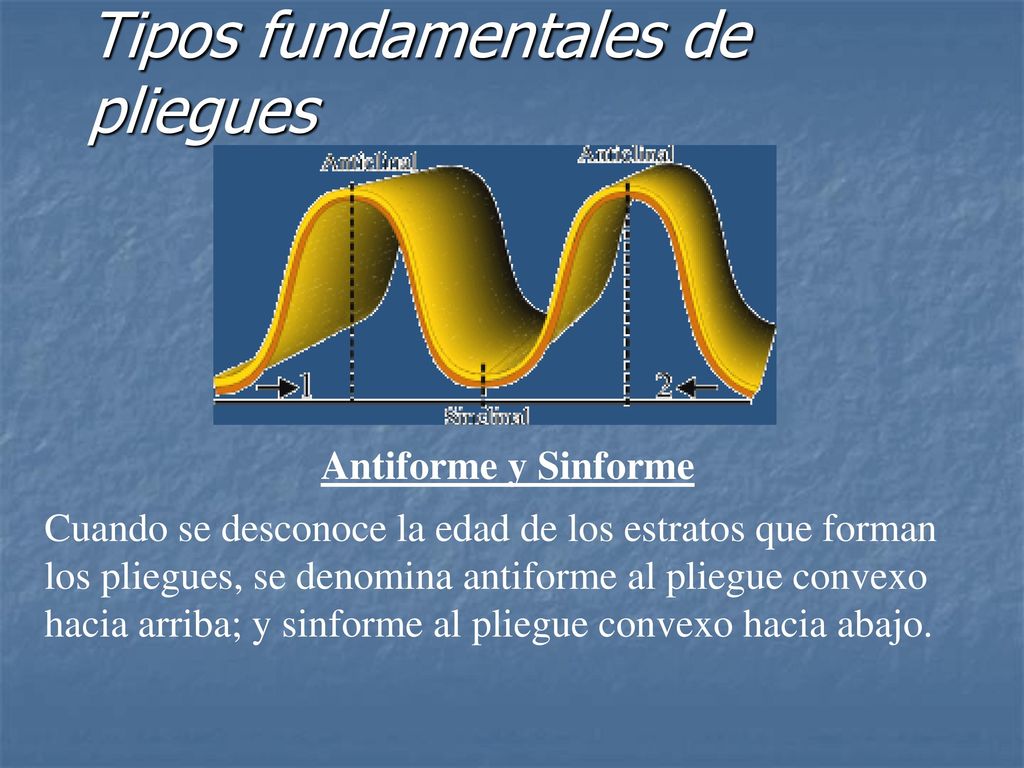

16 Tipos fundamentales de pliegues
Antiforme y Sinforme Cuando se desconoce la edad de los estratos que forman los pliegues, se denomina antiforme al pliegue convexo hacia arriba; y sinforme al pliegue convexo hacia abajo.

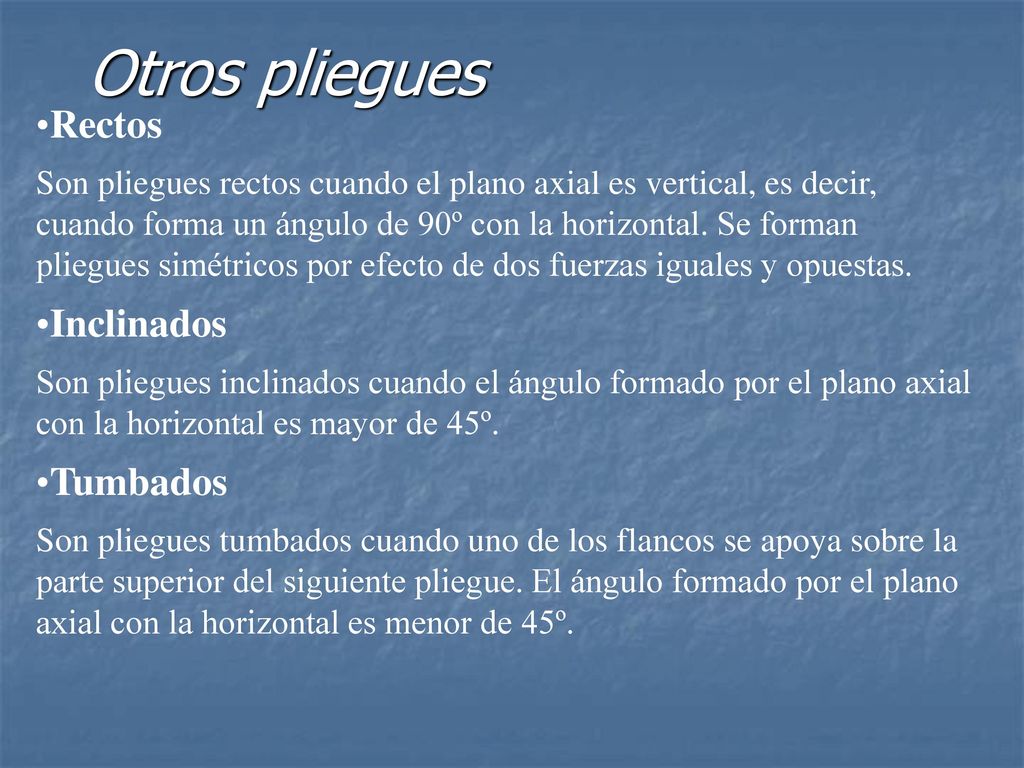

17 Otros pliegues Rectos Inclinados Tumbados
Son pliegues rectos cuando el plano axial es vertical, es decir, cuando forma un ángulo de 90º con la horizontal. Se forman pliegues simétricos por efecto de dos fuerzas iguales y opuestas. Inclinados Son pliegues inclinados cuando el ángulo formado por el plano axial con la horizontal es mayor de 45º. Tumbados Son pliegues tumbados cuando uno de los flancos se apoya sobre la parte superior del siguiente pliegue. El ángulo formado por el plano axial con la horizontal es menor de 45º.

18 Otros pliegues Acostados o recumbentes En abanico INCLINADO
Son pliegues acostados o recumbentes cuando el plano axial y los flancos son horizontales. En abanico Son pliegues en abanico cuando poseen dos planos axiales cuyas inclinaciones se oponen. INCLINADO TUMBADO

19 Otros pliegues Isoclinales
Se denominan isoclinales cuando los pliegues son igualmente inclinados y en la misma dirección, es decir, los flancos del pliegue son paralelos. Monoclinales o pliegue en rodilla Son aquellos pliegues cuyas capas presentan el mismo buzamiento y dirección, es decir, cuando tienen un solo flanco. Disarmónicos Son aquellos pliegues cuyas capas poseen distinta plasticidad, dando lugar a comportamientos diferentes y estructuras complejas.

20 Otros pliegues De arrastre
Son aquellos pliegues cuyas capas de mayor plasticidad se pliegan de forma independiente a las demás, dando lugar a pliegues más pequeños. De falla Se denominan así cuando además del pliegue se produce una rotura en las capas, con desplazamiento de las partes.

21 Pliegues superpuestos
Es común que un sistema de pliegues sean plegados otra vez después de producirse el primer plegamiento e incluso estar afectados por fallas. Pliegues que se superponen a otros pre-existentes: pliegues superpuestos interferencia de plegamiento (espacio y tiempo. Si los dos sistemas se forman a la vez (sincrónicos), SI no sucesivos o metacrónicos. Actuación de distintas orogenias, (episodios de larga duración en los que se produce deformación intensa de grandes franjas de la corteza terrestre). Consecuencia de la actuación de varias fases de deformación o episodios menores, dentro de una misma orogenia.

22

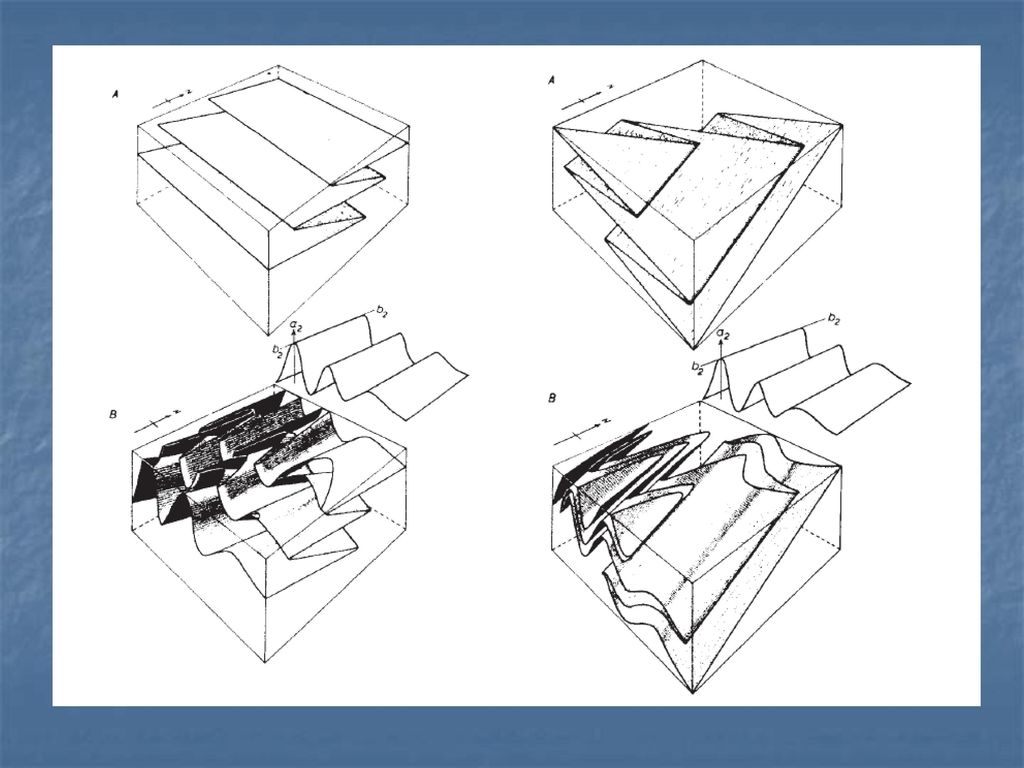

23

24

25

26

27

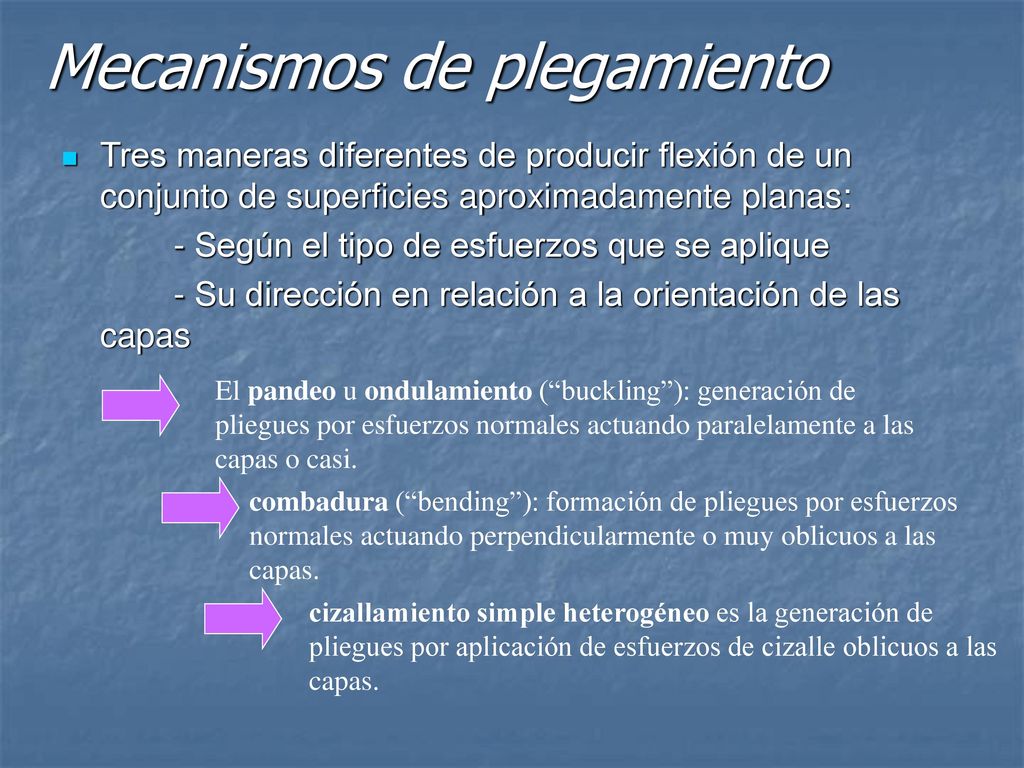

28 Mecanismos de plegamiento
Tres maneras diferentes de producir flexión de un conjunto de superficies aproximadamente planas: - Según el tipo de esfuerzos que se aplique - Su dirección en relación a la orientación de las capas El pandeo u ondulamiento (“buckling”): generación de pliegues por esfuerzos normales actuando paralelamente a las capas o casi. combadura (“bending”): formación de pliegues por esfuerzos normales actuando perpendicularmente o muy oblicuos a las capas. cizallamiento simple heterogéneo es la generación de pliegues por aplicación de esfuerzos de cizalle oblicuos a las capas.

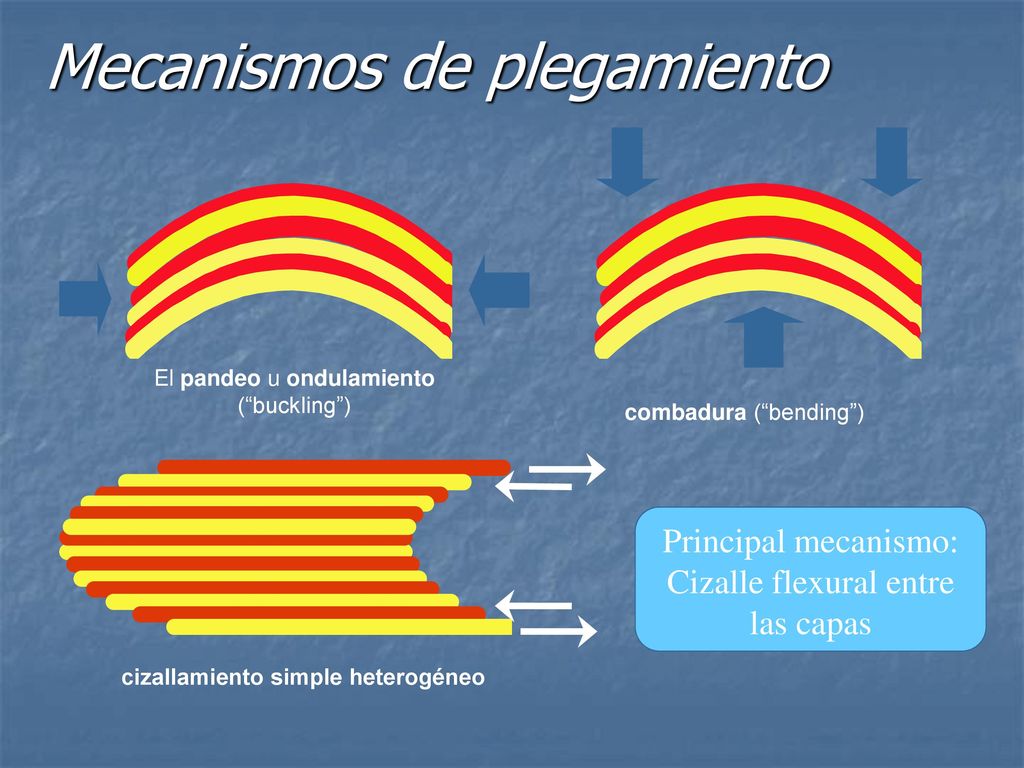

29 Mecanismos de plegamiento
El pandeo u ondulamiento (“buckling”) combadura (“bending”) Principal mecanismo: Cizalle flexural entre las capas cizallamiento simple heterogéneo

30 Mecanismos de plegamiento
Alto Contraste de Competencia Bajo Contraste de Competencia

31

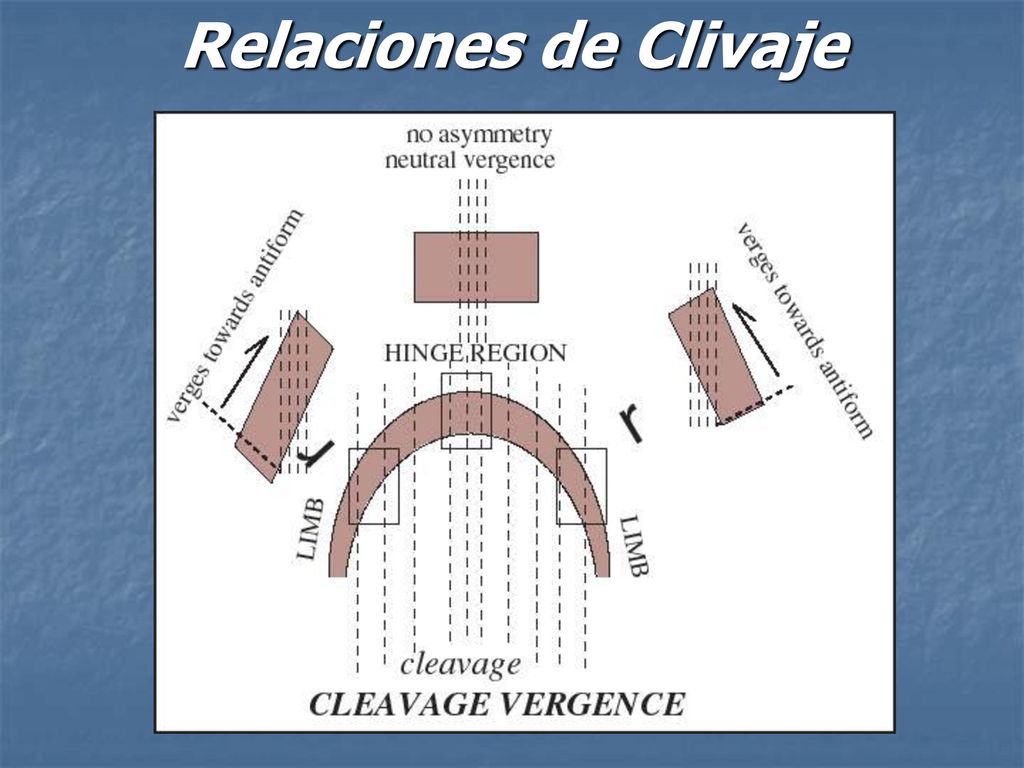

32 Relaciones de Clivaje

33 Relaciones de Clivaje: Pliegues Tumbados
En terreno: Pese a las refracciones, puede decirse que el clivaje es estadísticamente paralelo a la superficie axial de los pliegues No puede ser un antiforme porque, en ese caso el clivaje cortaría dos veces a cada capa y lo mismo haría la prolongación de las superfícies axiales de los pliegues menores. ? En el caso de un sinforme, el clivaje no tiene que cortar dos veces a cada capa siempre que se refracte fuertemente.

34 Relaciones de Clivaje criterios de polaridad tectónicos
Clivaje buza más en los flancos normales y menos en los flancos inversos. Región afectada por una sóla fase de deformación, con pliegues volcados o acostados y clivaje  CLIVAJE en los flancos buza siempre hacia el mismo lado que la estratificación FLANCOS NORMALES Plano axial Zonas de charnela  clivaje buza en sentido contrario a la estratificación, siendo ambas superficies aproximadamente perpendiculares. FLANCOS INVERSOS criterios de polaridad tectónicos
