1 CIRCUITO LUZ DE PARO - LUZ DE LED
FALLA SISTEMA ABS CIRCUITO LUZ DE PARO - LUZ DE LED Oscar Ivan Quintero Director Soporte Técnico

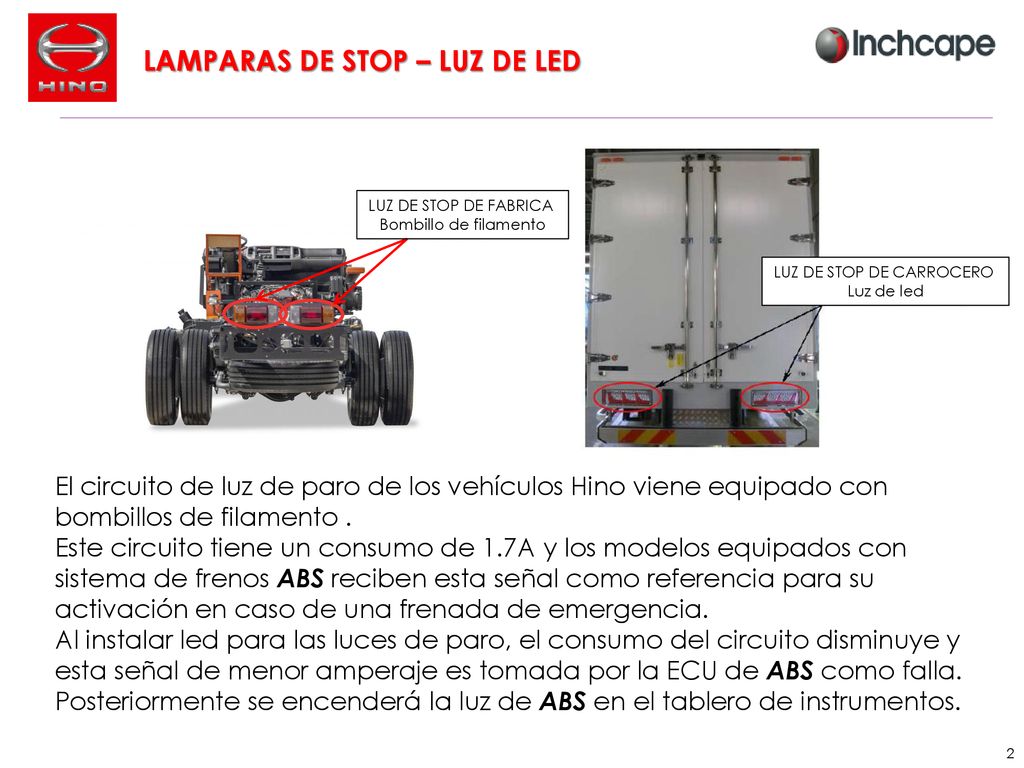

2 LAMPARAS DE STOP – LUZ DE LED
LUZ DE STOP DE FABRICA Bombillo de filamento LUZ DE STOP DE CARROCERO Luz de led El circuito de luz de paro de los vehículos Hino viene equipado con bombillos de filamento . Este circuito tiene un consumo de 1.7A y los modelos equipados con sistema de frenos ABS reciben esta señal como referencia para su activación en caso de una frenada de emergencia. Al instalar led para las luces de paro, el consumo del circuito disminuye y esta señal de menor amperaje es tomada por la ECU de ABS como falla. Posteriormente se encenderá la luz de ABS en el tablero de instrumentos.

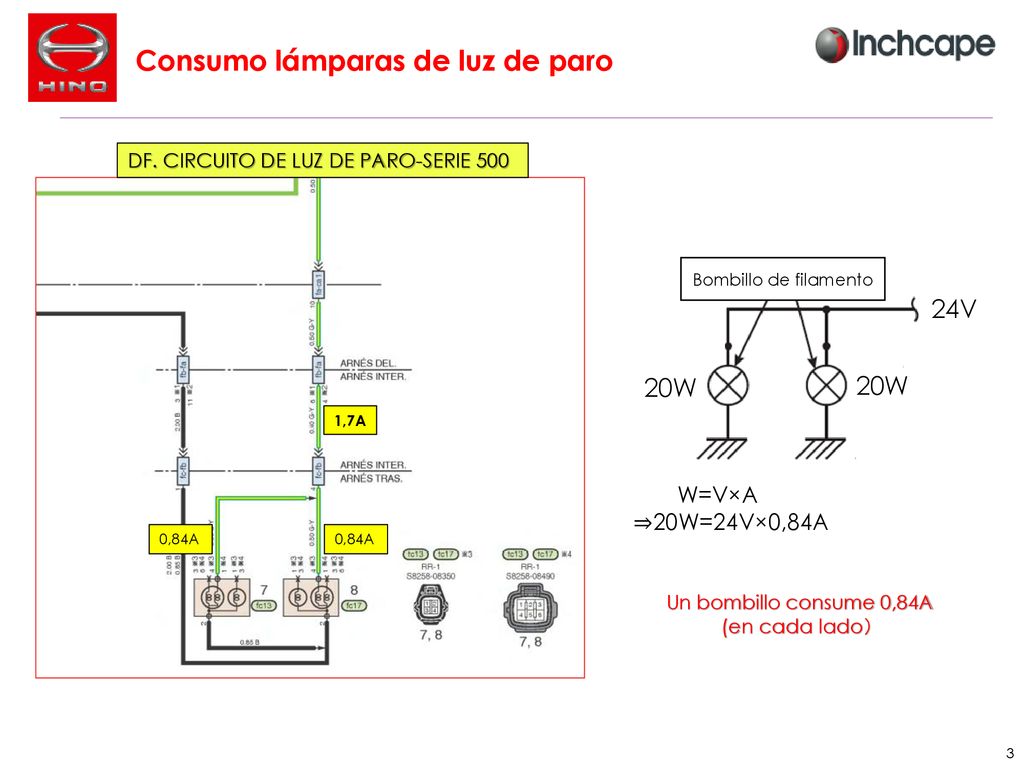

3 Consumo lámparas de luz de paro
DF. CIRCUITO DE LUZ DE PARO-SERIE 500 0,84A 1,7A Bombillo de filamento 24V 20W W=V×A ⇒20W=24V×0,84A　 Un bombillo consume 0,84A (en cada lado）

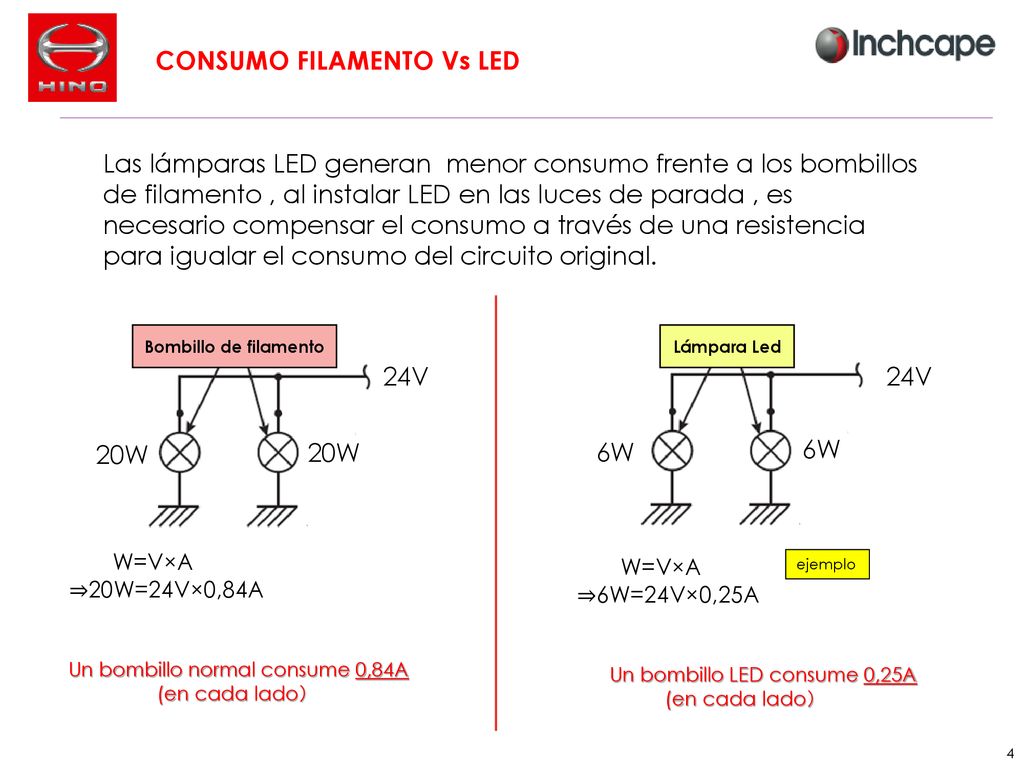

4 CONSUMO FILAMENTO Vs LED
Las lámparas LED generan menor consumo frente a los bombillos de filamento , al instalar LED en las luces de parada , es necesario compensar el consumo a través de una resistencia para igualar el consumo del circuito original. Bombillo de filamento 24V 20W W=V×A ⇒20W=24V×0,84A　 Un bombillo normal consume 0,84A (en cada lado） 6W W=V×A ⇒6W=24V×0,25A　 Un bombillo LED consume 0,25A (en cada lado） Lámpara Led 24V ejemplo

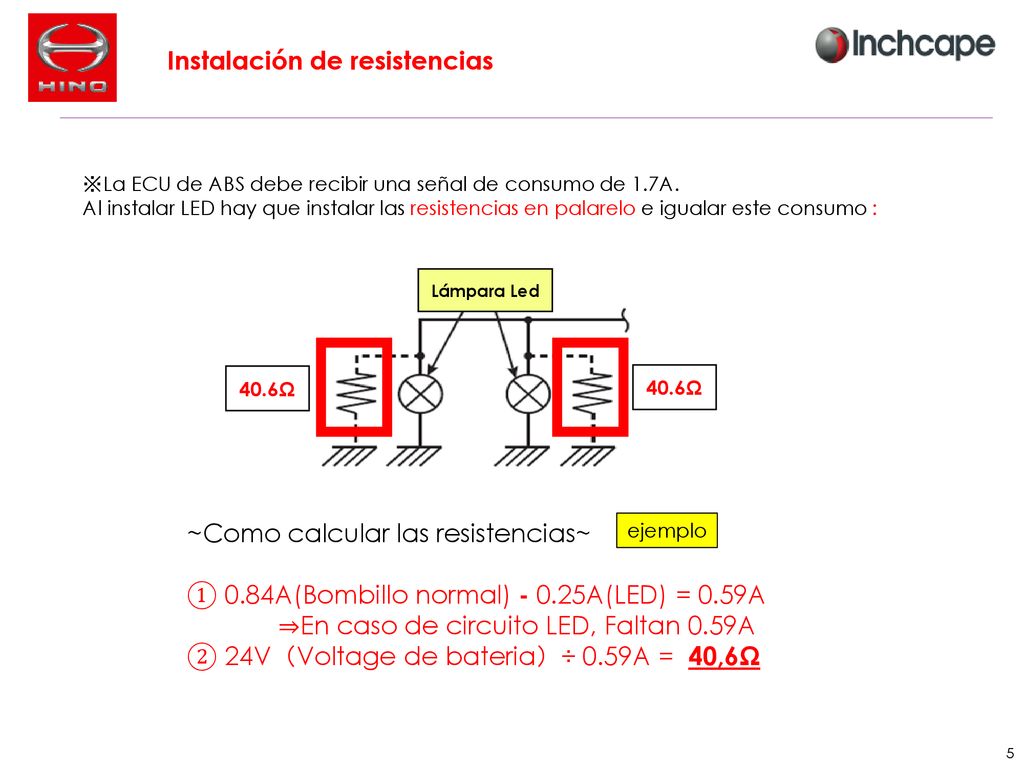

5 Instalación de resistencias
※La ECU de ABS debe recibir una señal de consumo de 1.7A. Al instalar LED hay que instalar las resistencias en palarelo e igualar este consumo : 40.6Ω Lámpara Led 40.6Ω ~Como calcular las resistencias~ ① 0.84A(Bombillo normal) A(LED) = 0.59A 　　 　⇒En caso de circuito LED, Faltan 0.59A ② 24V（Voltage de bateria）÷ 0.59A = 40,6Ω ejemplo

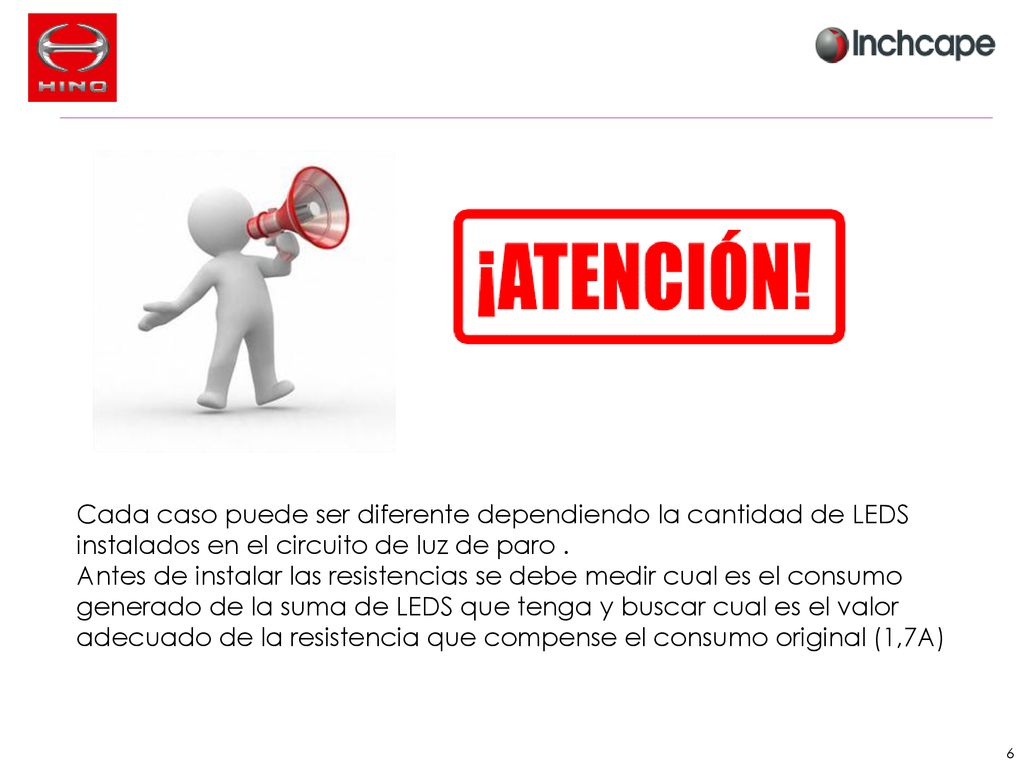

6 Cada caso puede ser diferente dependiendo la cantidad de LEDS
instalados en el circuito de luz de paro . Antes de instalar las resistencias se debe medir cual es el consumo generado de la suma de LEDS que tenga y buscar cual es el valor adecuado de la resistencia que compense el consumo original (1,7A)

7 GRACIAS . ありがとう。 Oscar Ivan Quintero Director Soporte Técnico
