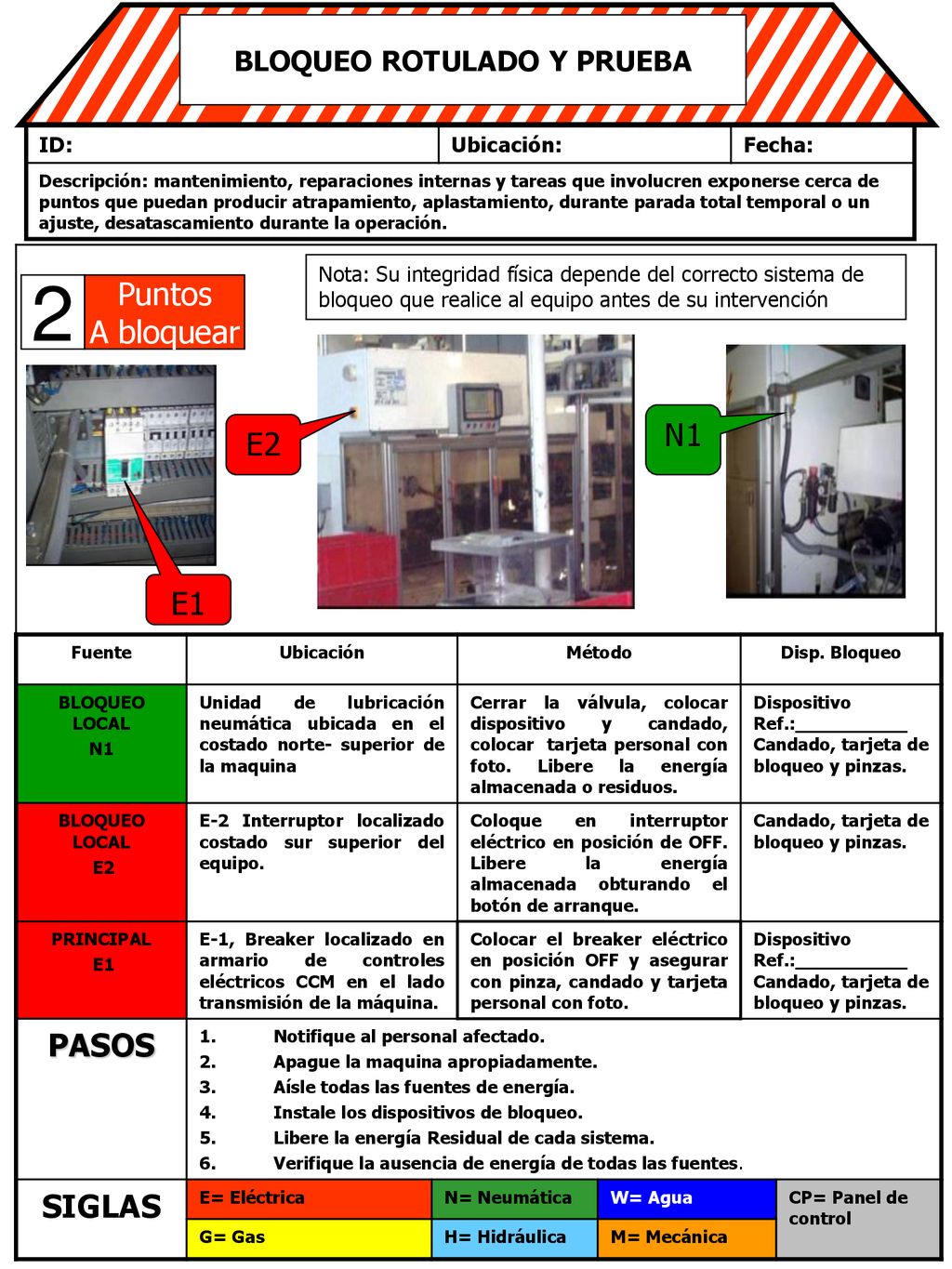

BLOQUEO ROTULADO Y PRUEBA
ID: Ubicación: Fecha: Descripción: mantenimiento, reparaciones internas y tareas que involucren exponerse cerca de puntos que puedan producir atrapamiento, aplastamiento, durante parada total temporal o un ajuste, desatascamiento durante la operación. Nota: Su integridad física depende del correcto sistema de bloqueo que realice al equipo antes de su intervención 2 Puntos A bloquear N1 E2 E1 Fuente Ubicación Método Disp. Bloqueo BLOQUEO LOCAL N1 Unidad de lubricación neumática ubicada en el costado norte- superior de la maquina Cerrar la válvula, colocar dispositivo y candado, colocar tarjeta personal con foto. Libere la energía almacenada o residuos. Dispositivo Ref.:__________ Candado, tarjeta de bloqueo y pinzas. E2 E-2 Interruptor localizado costado sur superior del equipo. Coloque en interruptor eléctrico en posición de OFF. Libere la energía almacenada obturando el botón de arranque. Candado, tarjeta de bloqueo y pinzas. PRINCIPAL E1 E-1, Breaker localizado en armario de controles eléctricos CCM en el lado transmisión de la máquina. Colocar el breaker eléctrico en posición OFF y asegurar con pinza, candado y tarjeta personal con foto. PASOS Notifique al personal afectado. Apague la maquina apropiadamente. Aísle todas las fuentes de energía. Instale los dispositivos de bloqueo. Libere la energía Residual de cada sistema. Verifique la ausencia de energía de todas las fuentes. SIGLAS E= Eléctrica N= Neumática W= Agua CP= Panel de control G= Gas H= Hidráulica M= Mecánica
