1
Cálculo del eje
2

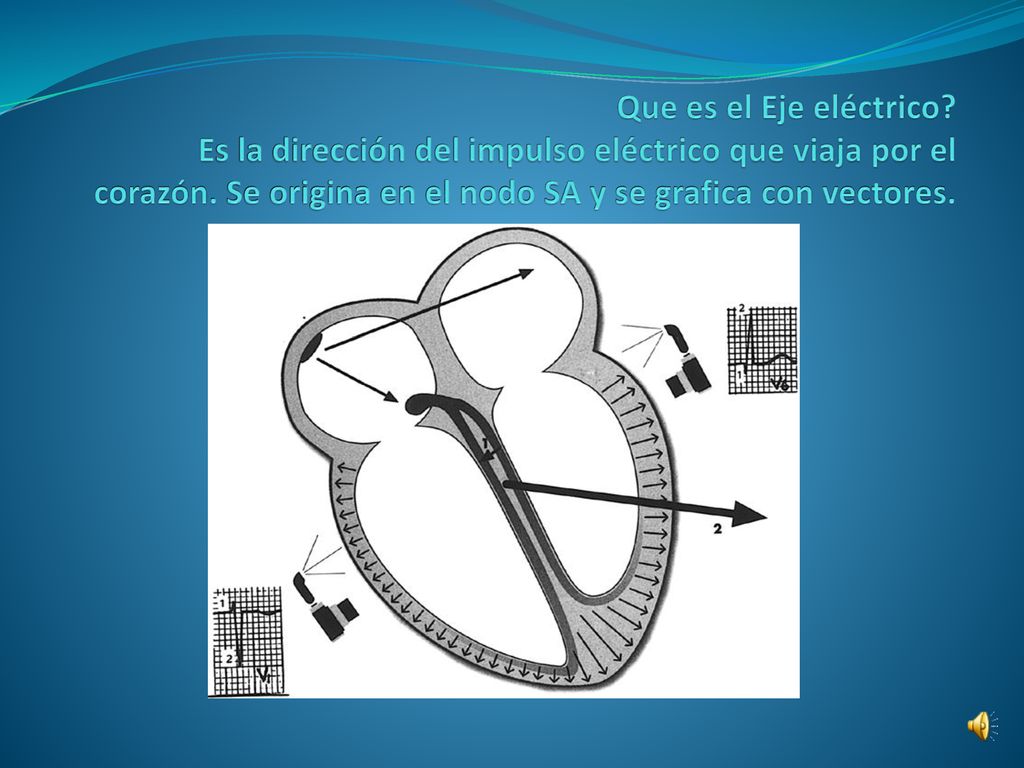

Que es el Eje eléctrico? Es la dirección del impulso eléctrico que viaja por el corazón. Se origina en el nodo SA y se grafica con vectores.
3
Que se necesita para calcular el eje
Que se necesita para calcular el eje? 1-ECG de 12 dirivaciones 2- Ver derivaciones frontales: D1-D2-D3 (Bipolares), AVR, AVL,AVF (Unipolares) 3-Ubicación correcta de las pinzas o electródos en los miembros.
4
Derivaciones de los miembros
6
Las 6 derivaciones frontales crean 6 polos que cruzan al corazón

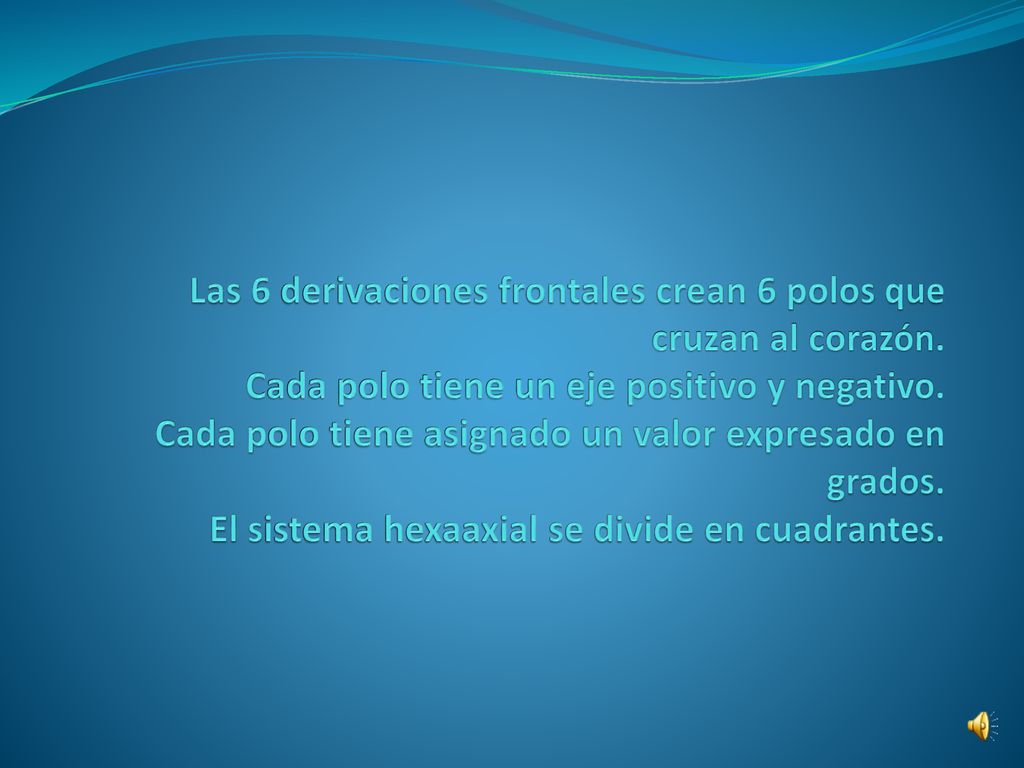

Las 6 derivaciones frontales crean 6 polos que cruzan al corazón. Cada polo tiene un eje positivo y negativo. Cada polo tiene asignado un valor expresado en grados. El sistema hexaaxial se divide en cuadrantes.
8
Derivaciones en grados
9
Cuadrantes
12

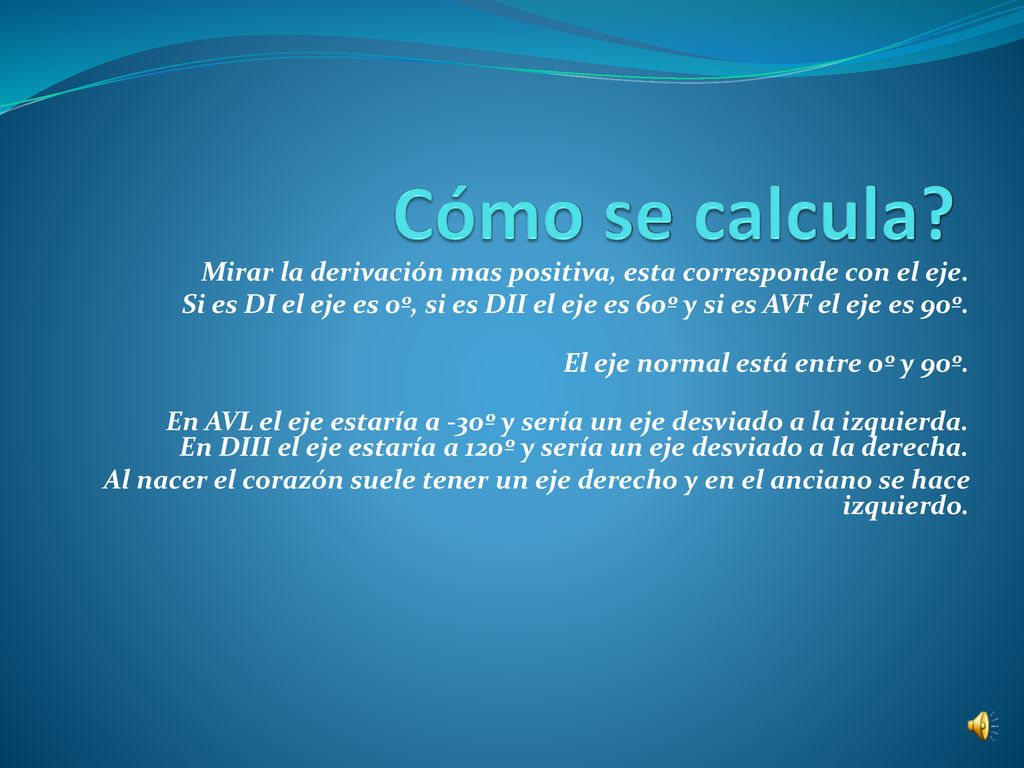

Cómo se calcula? Mirar la derivación mas positiva, esta corresponde con el eje. Si es DI el eje es 0º, si es DII el eje es 60º y si es AVF el eje es 90º. El eje normal está entre 0º y 90º. En AVL el eje estaría a -30º y sería un eje desviado a la izquierda. En DIII el eje estaría a 120º y sería un eje desviado a la derecha. Al nacer el corazón suele tener un eje derecho y en el anciano se hace izquierdo.
13
Para recordar… Ver QRS si es…
AVF Eje Normal + + Eje Izq Eje der Extrema der. - -
16
Método un poco mas difícil…
Buscar la derivación Isodifásica ( ondas + y – de igual tamaño). Una vez ubicada se busca la derivación perpendicular a esta. Si este complejo es predominantemente + el eje apunta para allí, si es – apunta al lado contrario.
17
Ejemplo
19
A practicar!!! Muchas Gracias!
