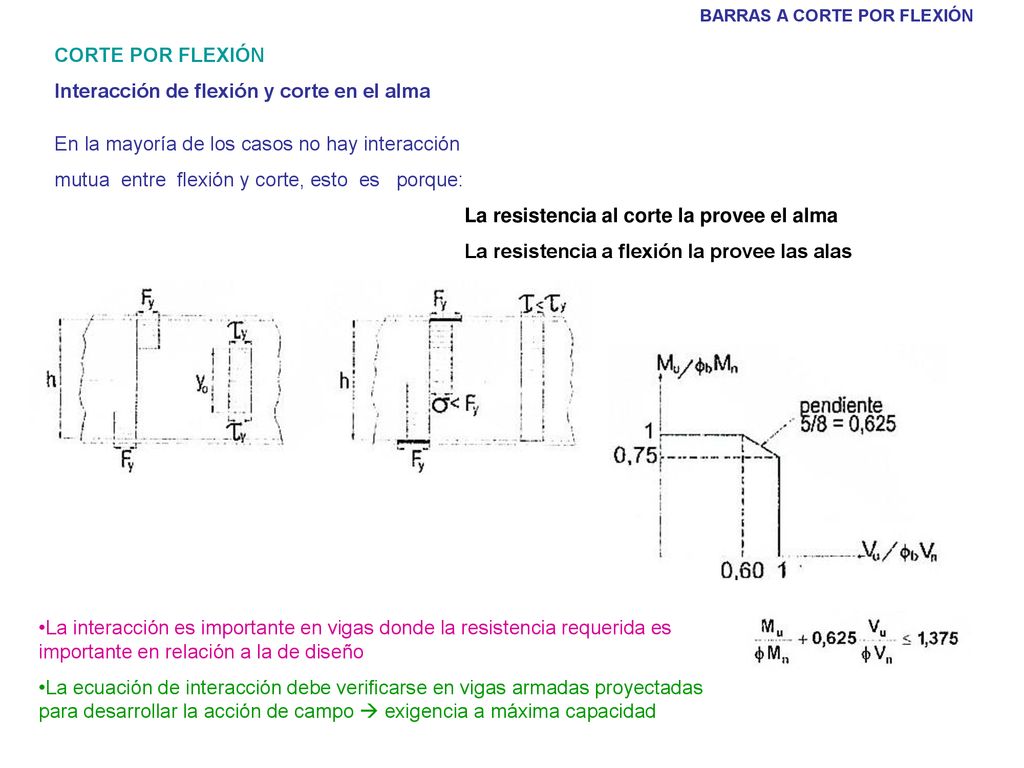

1 Interacción de flexión y corte en el alma
BARRAS A CORTE POR FLEXIÓN CORTE POR FLEXIÓN Interacción de flexión y corte en el alma En la mayoría de los casos no hay interacción mutua entre flexión y corte, esto es porque: La resistencia al corte la provee el alma La resistencia a flexión la provee las alas La interacción es importante en vigas donde la resistencia requerida es importante en relación a la de diseño La ecuación de interacción debe verificarse en vigas armadas proyectadas para desarrollar la acción de campo  exigencia a máxima capacidad

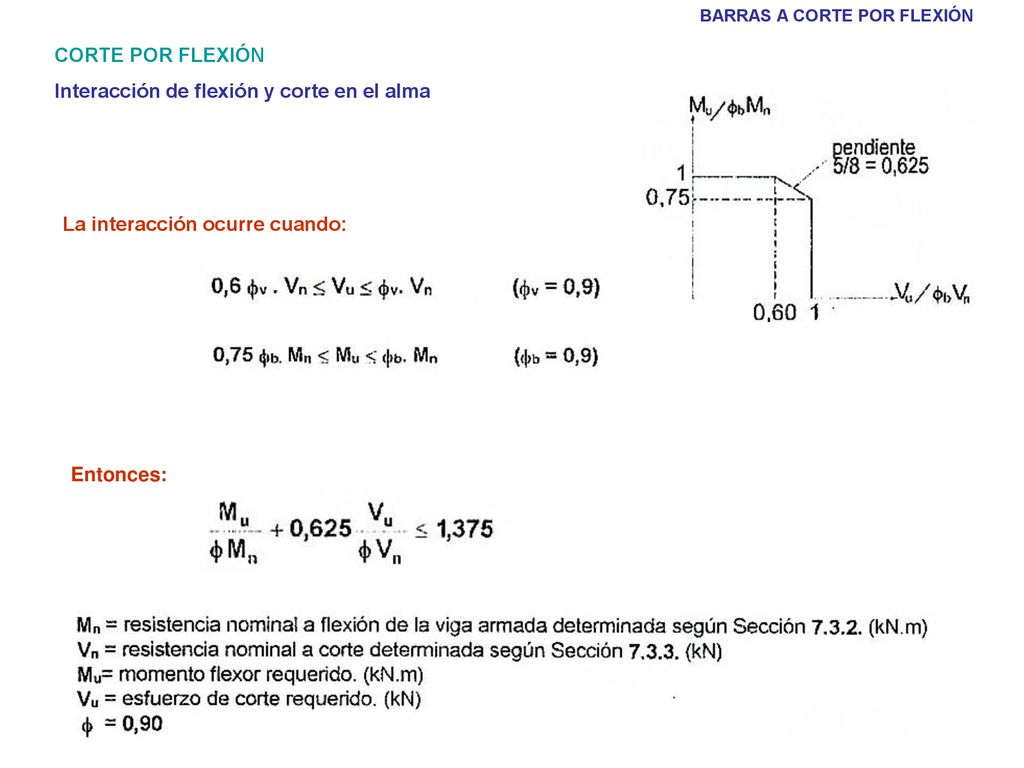

2 Interacción de flexión y corte en el alma
BARRAS A CORTE POR FLEXIÓN CORTE POR FLEXIÓN Interacción de flexión y corte en el alma La interacción ocurre cuando: Entonces:

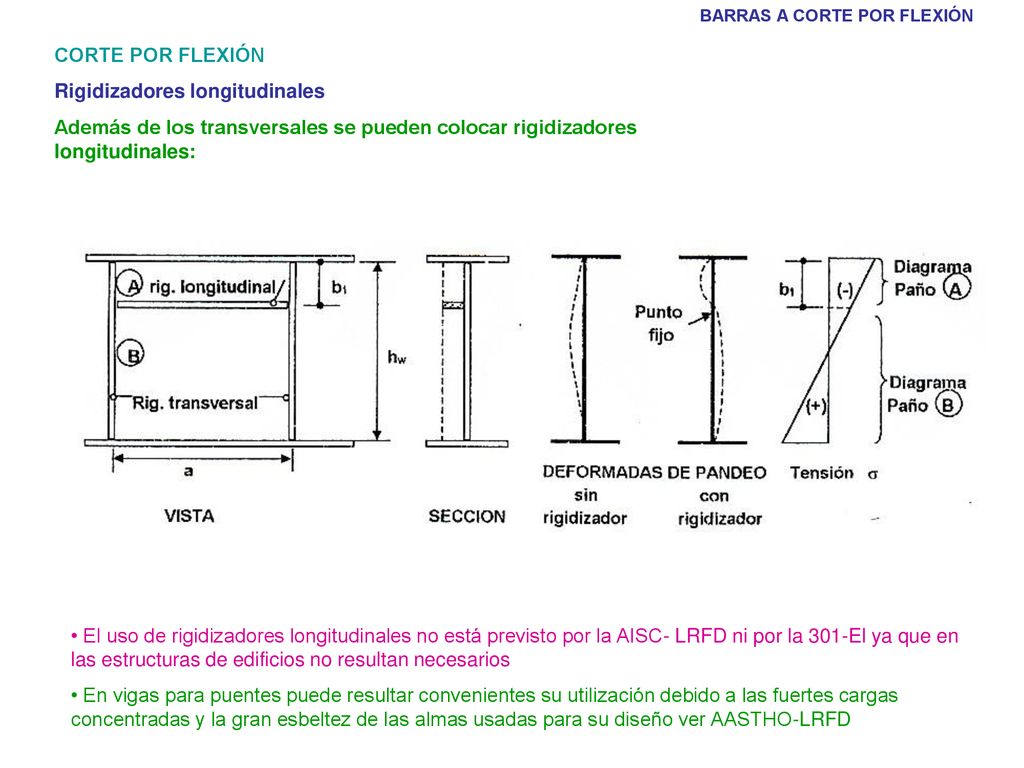

3 Rigidizadores longitudinales
BARRAS A CORTE POR FLEXIÓN CORTE POR FLEXIÓN Rigidizadores longitudinales Además de los transversales se pueden colocar rigidizadores longitudinales: El uso de rigidizadores longitudinales no está previsto por la AISC- LRFD ni por la 301-El ya que en las estructuras de edificios no resultan necesarios En vigas para puentes puede resultar convenientes su utilización debido a las fuertes cargas concentradas y la gran esbeltez de las almas usadas para su diseño ver AASTHO-LRFD

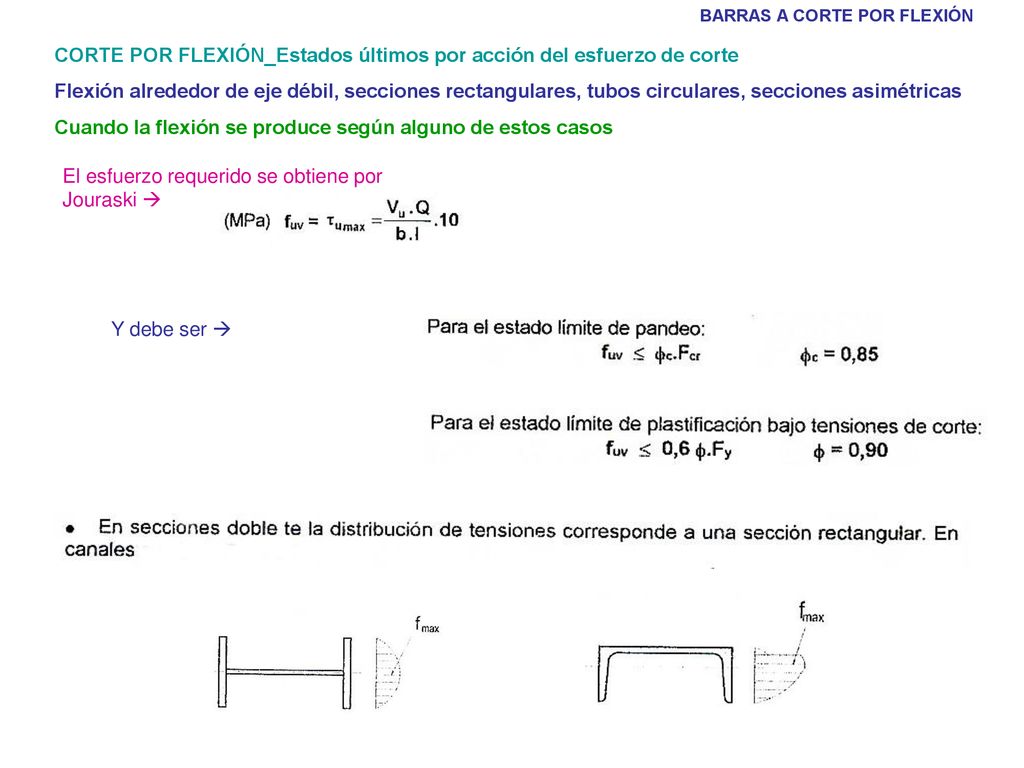

4 CORTE POR FLEXIÓN_Estados últimos por acción del esfuerzo de corte
BARRAS A CORTE POR FLEXIÓN CORTE POR FLEXIÓN_Estados últimos por acción del esfuerzo de corte Flexión alrededor de eje débil, secciones rectangulares, tubos circulares, secciones asimétricas Cuando la flexión se produce según alguno de estos casos El esfuerzo requerido se obtiene por Jouraski  Y debe ser 

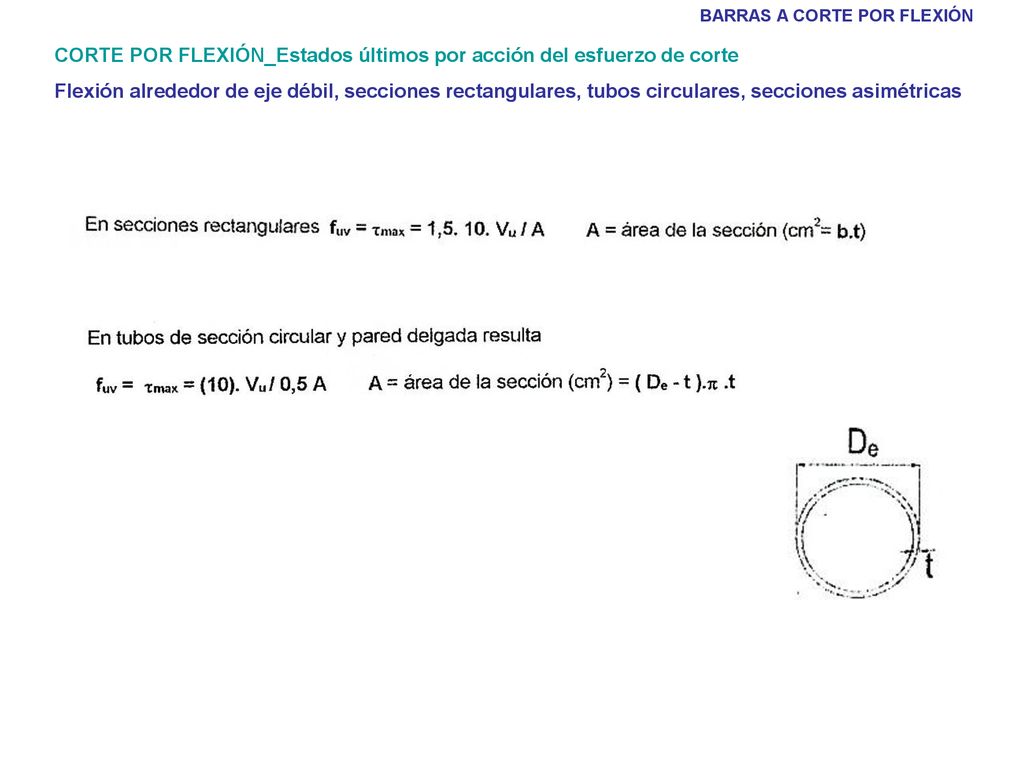

5 CORTE POR FLEXIÓN_Estados últimos por acción del esfuerzo de corte
BARRAS A CORTE POR FLEXIÓN CORTE POR FLEXIÓN_Estados últimos por acción del esfuerzo de corte Flexión alrededor de eje débil, secciones rectangulares, tubos circulares, secciones asimétricas
