Curso: fundamentos de redes Profesor: Miguel farfan Sesion: 03

Presentación del tema: "Curso: fundamentos de redes Profesor: Miguel farfan Sesion: 03"— Transcripción de la presentación:

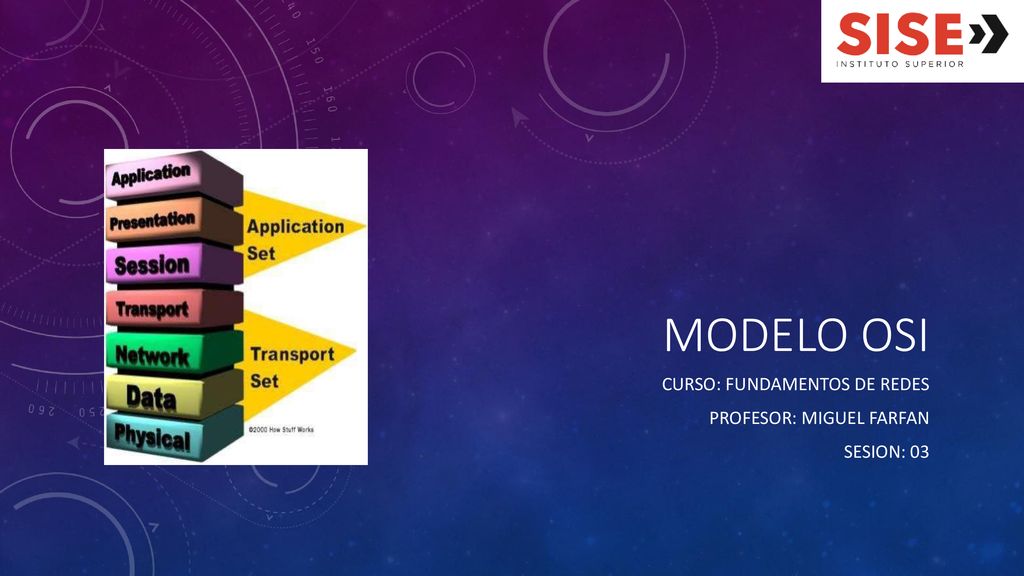

1 Curso: fundamentos de redes Profesor: Miguel farfan Sesion: 03
MODELO OSI Curso: fundamentos de redes Profesor: Miguel farfan Sesion: 03

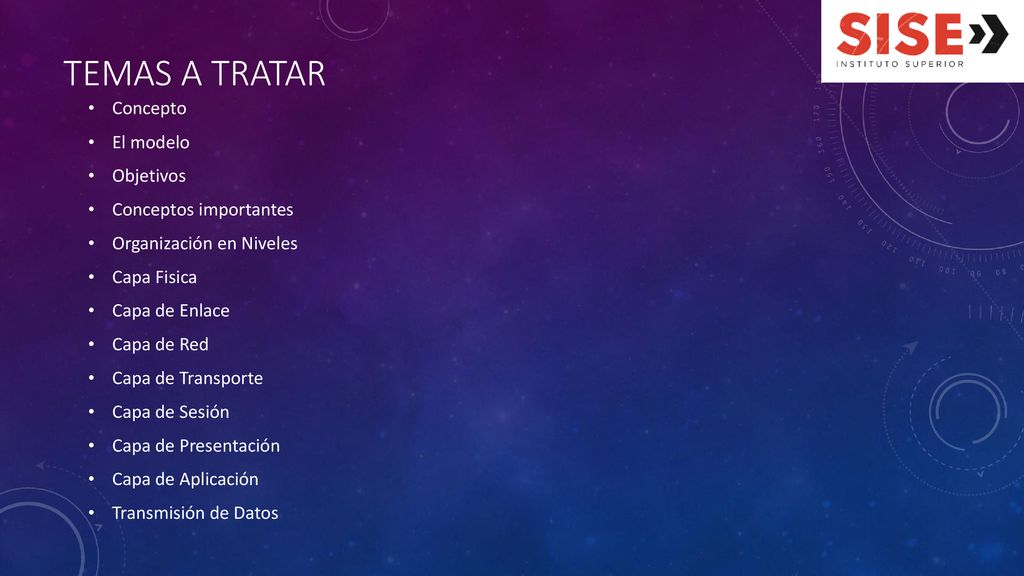

2 Temas a tratar Concepto El modelo Objetivos Conceptos importantes
Organización en Niveles Capa Fisica Capa de Enlace Capa de Red Capa de Transporte Capa de Sesión Capa de Presentación Capa de Aplicación Transmisión de Datos

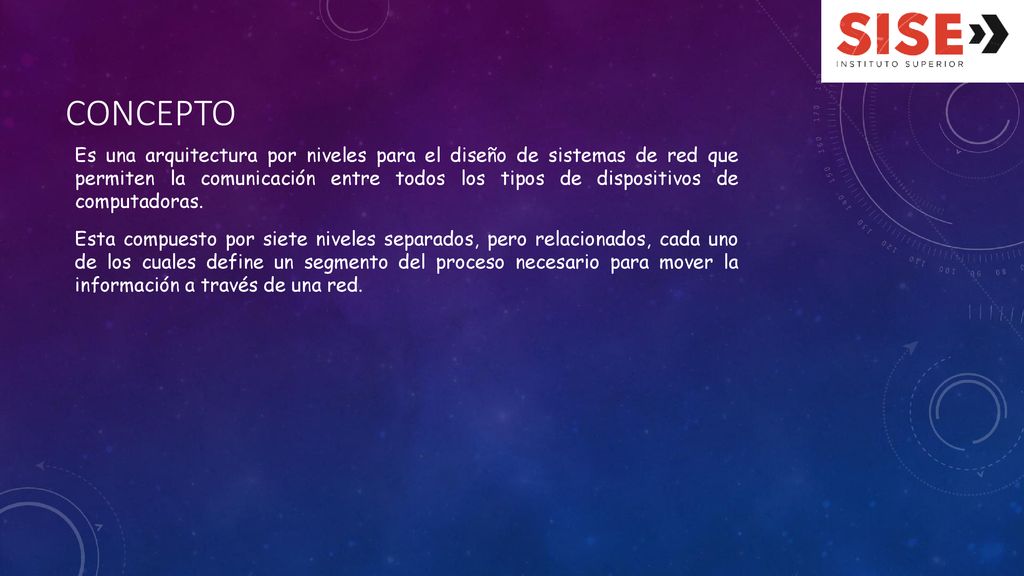

3 Concepto Es una arquitectura por niveles para el diseño de sistemas de red que permiten la comunicación entre todos los tipos de dispositivos de computadoras. Esta compuesto por siete niveles separados, pero relacionados, cada uno de los cuales define un segmento del proceso necesario para mover la información a través de una red.

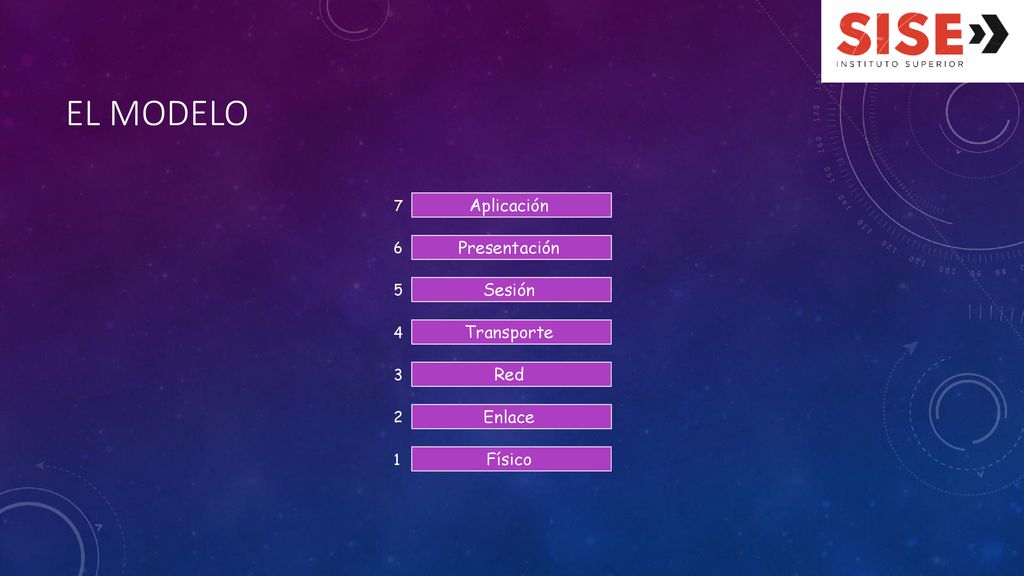

4 El modelo Aplicación Presentación Sesión Transporte Red Enlace Físico
1 2 3 4 5 6 7

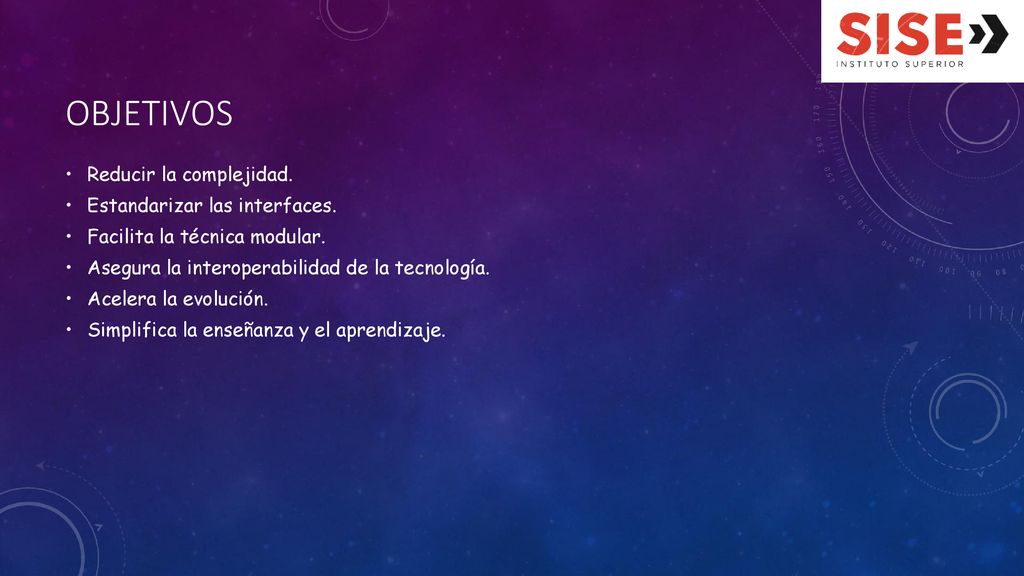

5 objetivos Reducir la complejidad. Estandarizar las interfaces.
Facilita la técnica modular. Asegura la interoperabilidad de la tecnología. Acelera la evolución. Simplifica la enseñanza y el aprendizaje.

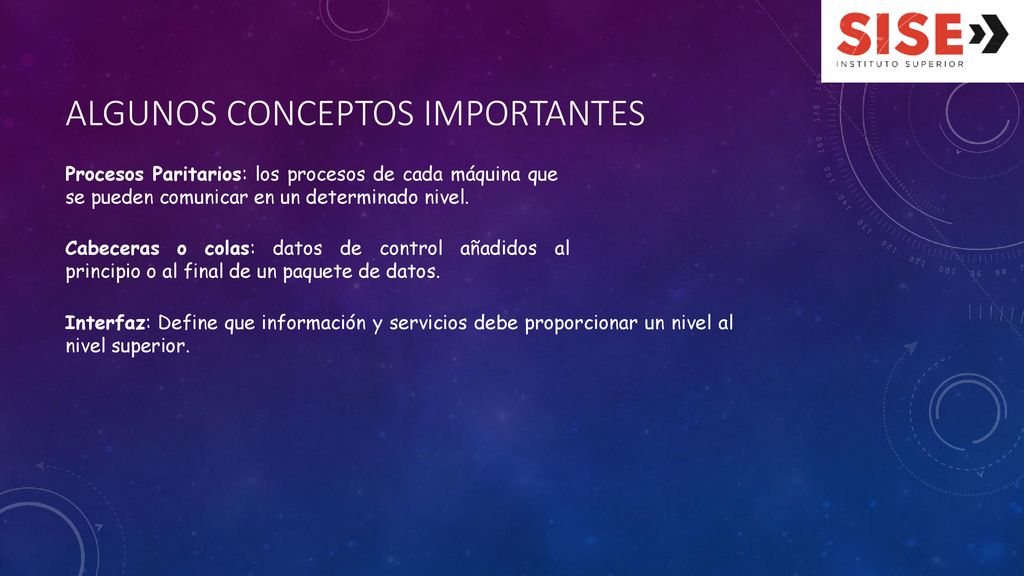

6 Algunos conceptos importantes
Procesos Paritarios: los procesos de cada máquina que se pueden comunicar en un determinado nivel. Cabeceras o colas: datos de control añadidos al principio o al final de un paquete de datos. Interfaz: Define que información y servicios debe proporcionar un nivel al nivel superior.

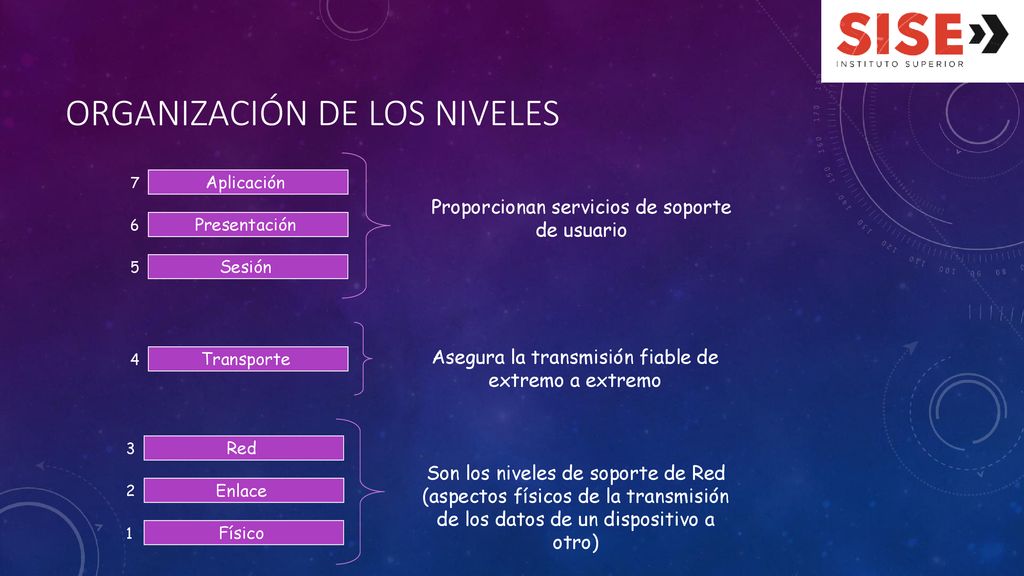

7 Organización de los niveles
7 Aplicación Proporcionan servicios de soporte de usuario 6 Presentación 5 Sesión Asegura la transmisión fiable de extremo a extremo 4 Transporte 3 Red Son los niveles de soporte de Red (aspectos físicos de la transmisión de los datos de un dispositivo a otro) 2 Enlace 1 Físico

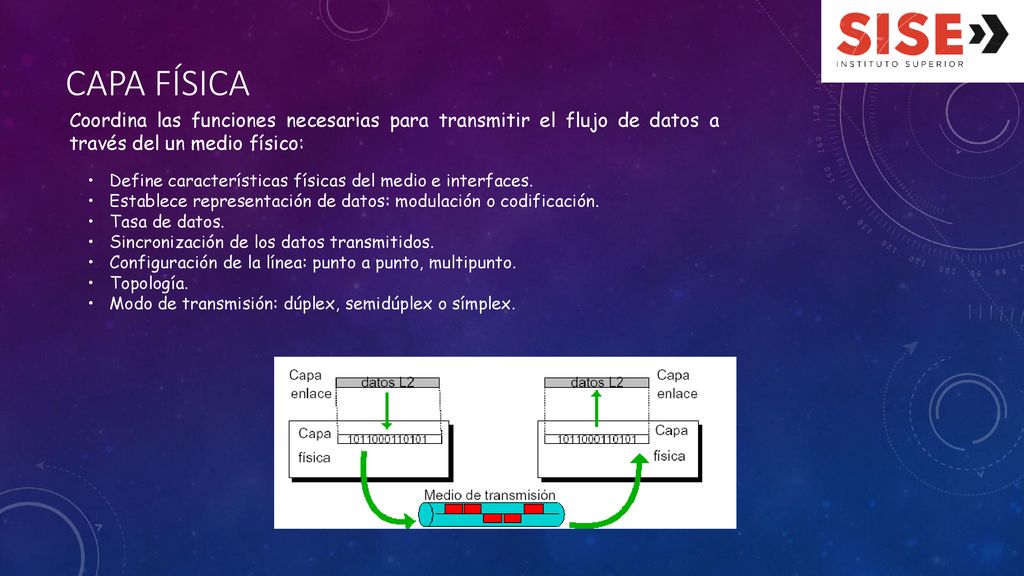

8 Capa física Coordina las funciones necesarias para transmitir el flujo de datos a través del un medio físico: Define características físicas del medio e interfaces. Establece representación de datos: modulación o codificación. Tasa de datos. Sincronización de los datos transmitidos. Configuración de la línea: punto a punto, multipunto. Topología. Modo de transmisión: dúplex, semidúplex o símplex.

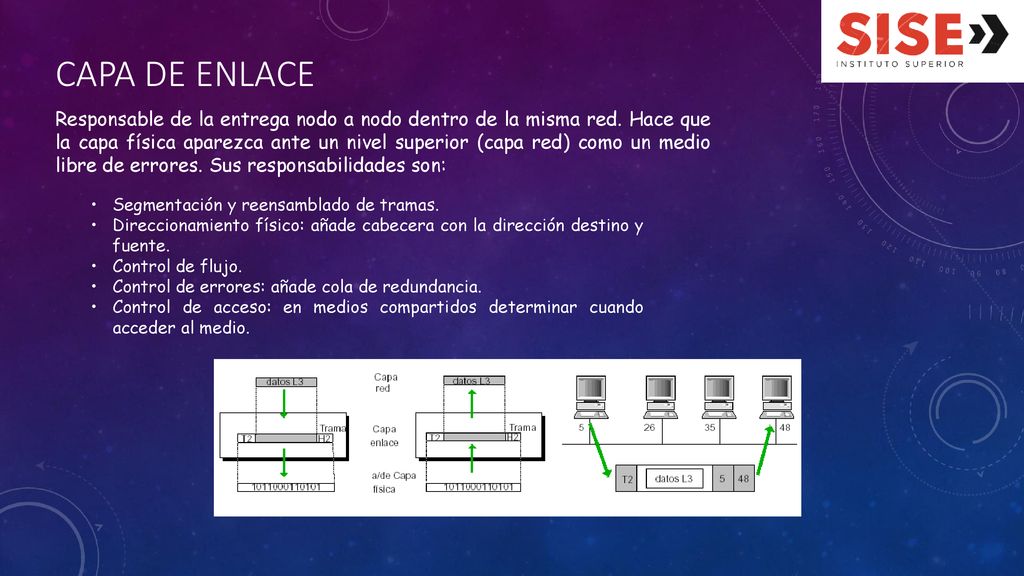

9 Capa de enlace Responsable de la entrega nodo a nodo dentro de la misma red. Hace que la capa física aparezca ante un nivel superior (capa red) como un medio libre de errores. Sus responsabilidades son: Segmentación y reensamblado de tramas. Direccionamiento físico: añade cabecera con la dirección destino y fuente. Control de flujo. Control de errores: añade cola de redundancia. Control de acceso: en medios compartidos determinar cuando acceder al medio.

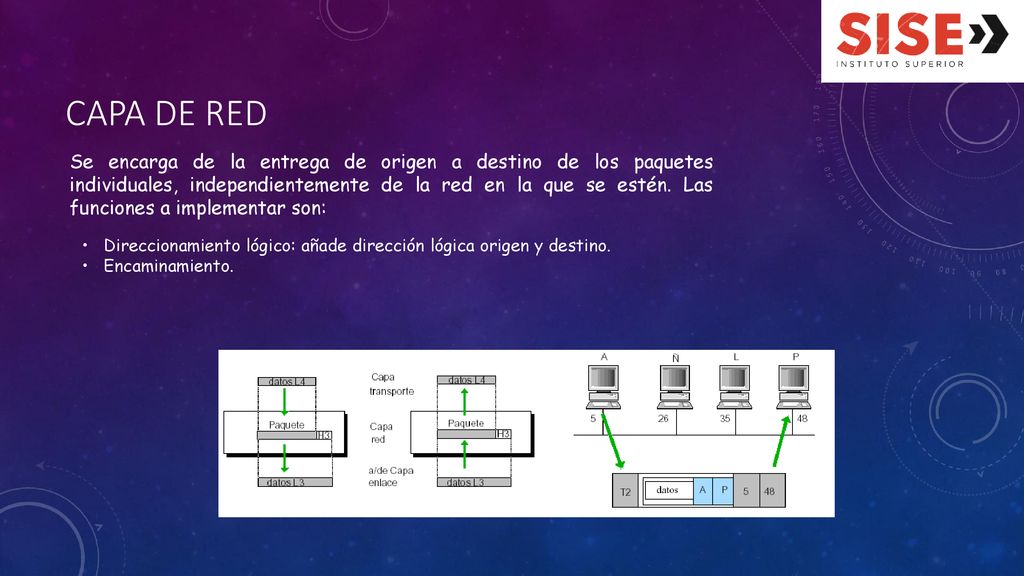

10 Capa de red Se encarga de la entrega de origen a destino de los paquetes individuales, independientemente de la red en la que se estén. Las funciones a implementar son: Direccionamiento lógico: añade dirección lógica origen y destino. Encaminamiento.

11 Capa de transporte Responsable de la entrega origen a destino de todo el mensaje. Las funciones que implementa son: Direccionamiento en punto de servicio: diferencia entre las distintas aplicaciones que acceden a la red simultáneamente Segmentación y reensamblado: división de los datos a enviar en paquetes de tamaño predeterminado. Control de conexión: función opcional. Envío individual de los paquetes o agrupados en una conexión. Control de flujo: se realiza de extremo a extremo y no sólo en un único enlace como en el caso de la capa de enlace. Control de errores: similar al de la capa de enlace, pero de extremo a extremo.

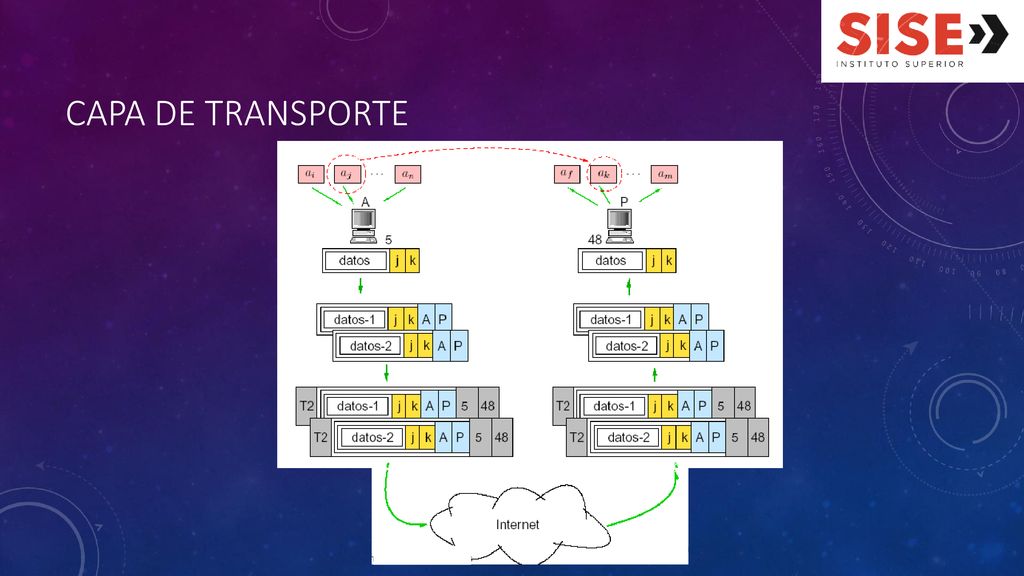

12 Capa de transporte

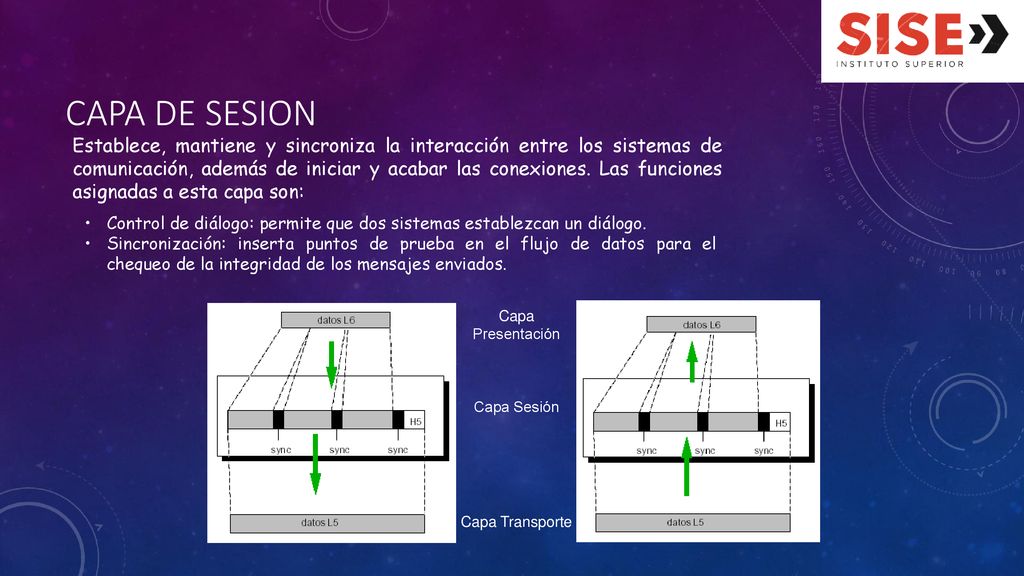

13 Capa de sesion Establece, mantiene y sincroniza la interacción entre los sistemas de comunicación, además de iniciar y acabar las conexiones. Las funciones asignadas a esta capa son: Control de diálogo: permite que dos sistemas establezcan un diálogo. Sincronización: inserta puntos de prueba en el flujo de datos para el chequeo de la integridad de los mensajes enviados. Capa Presentación Capa Sesión Capa Transporte

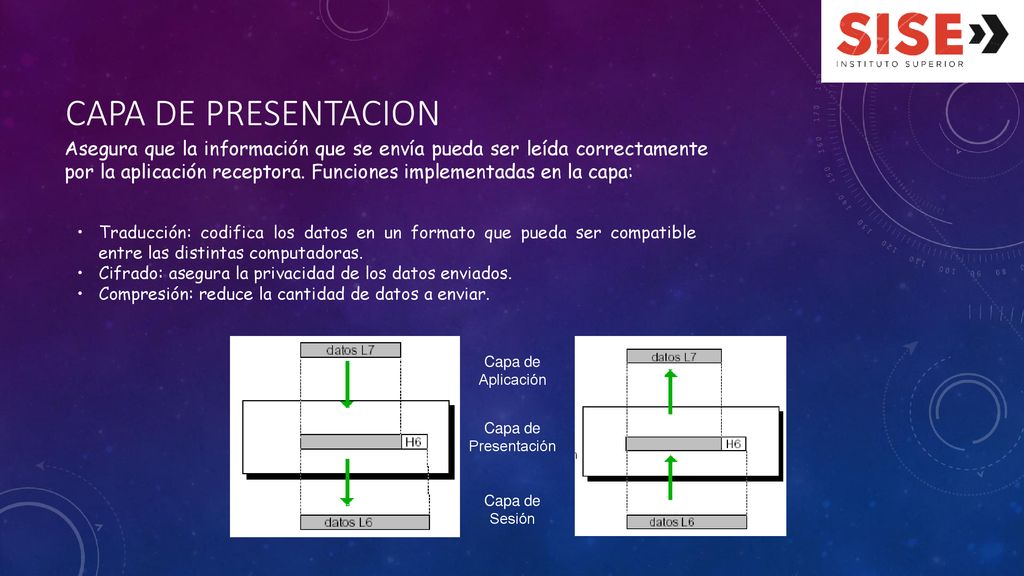

14 Capa de presentacion Asegura que la información que se envía pueda ser leída correctamente por la aplicación receptora. Funciones implementadas en la capa: Traducción: codifica los datos en un formato que pueda ser compatible entre las distintas computadoras. Cifrado: asegura la privacidad de los datos enviados. Compresión: reduce la cantidad de datos a enviar. Capa de Aplicación Capa de Presentación Capa de Sesión

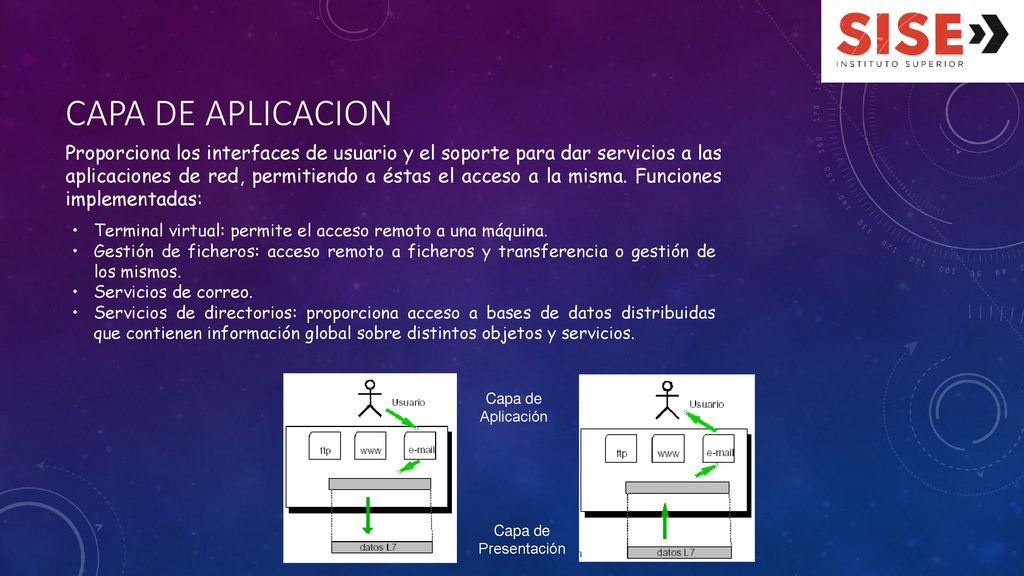

15 Capa de aplicacion Proporciona los interfaces de usuario y el soporte para dar servicios a las aplicaciones de red, permitiendo a éstas el acceso a la misma. Funciones implementadas: Terminal virtual: permite el acceso remoto a una máquina. Gestión de ficheros: acceso remoto a ficheros y transferencia o gestión de los mismos. Servicios de correo. Servicios de directorios: proporciona acceso a bases de datos distribuidas que contienen información global sobre distintos objetos y servicios. Capa de Aplicación Capa de Presentación

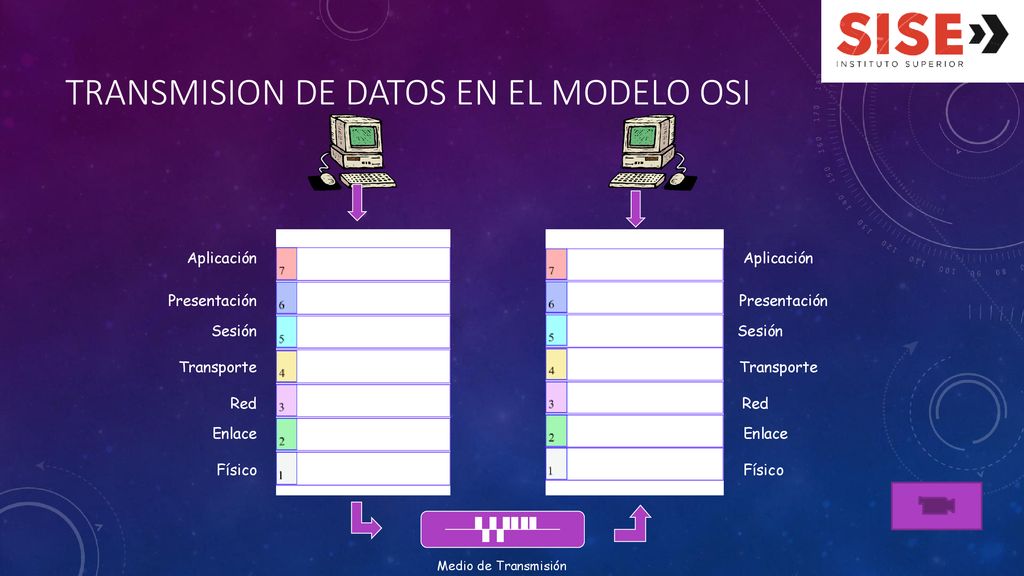

16 Transmision de datos en el modelo osi
Aplicación Aplicación Presentación Presentación Sesión Sesión Transporte Transporte Red Red Enlace Enlace Físico Físico Medio de Transmisión
