LOCALITZADOR GRÀFIC D’ADRECES IP

Presentación del tema: "LOCALITZADOR GRÀFIC D’ADRECES IP"— Transcripción de la presentación:

1 LOCALITZADOR GRÀFIC D’ADRECES IP
Juan Castro Mayorgas TFC - Enginyeria Tècnica d’Informàtica de Sistemes Universitat Oberta de Catalunya Primer semestre LOCALITZADOR GRÀFIC D’ADRECES IP

2 AGENDA Definició de geolocalització IP Objectius del TFC Metodologia
Pla de treball Fonaments de la geolocalització IP Disseny i implementació Resum

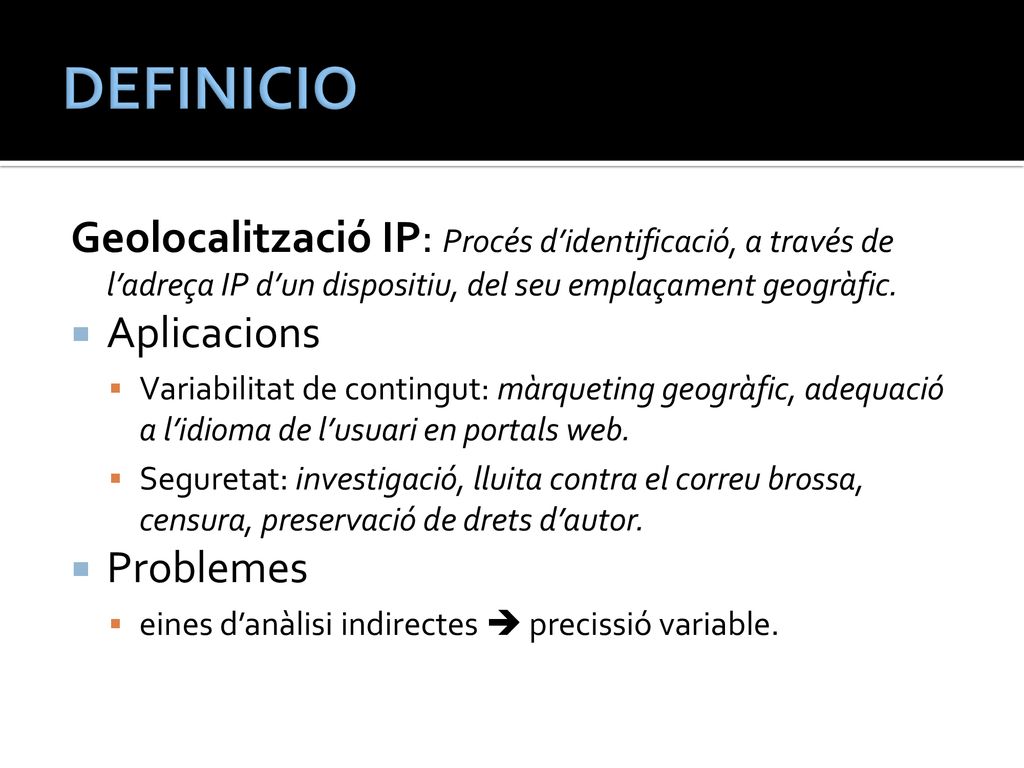

3 DEFINICIO Geolocalització IP: Procés d’identificació, a través de l’adreça IP d’un dispositiu, del seu emplaçament geogràfic. Aplicacions Variabilitat de contingut: màrqueting geogràfic, adequació a l’idioma de l’usuari en portals web. Seguretat: investigació, lluita contra el correu brossa, censura, preservació de drets d’autor. Problemes eines d’anàlisi indirectes  precissió variable.

4 OBJECTIUS DEL TFC YAVIT (Yet Another Visual IP Tracer)

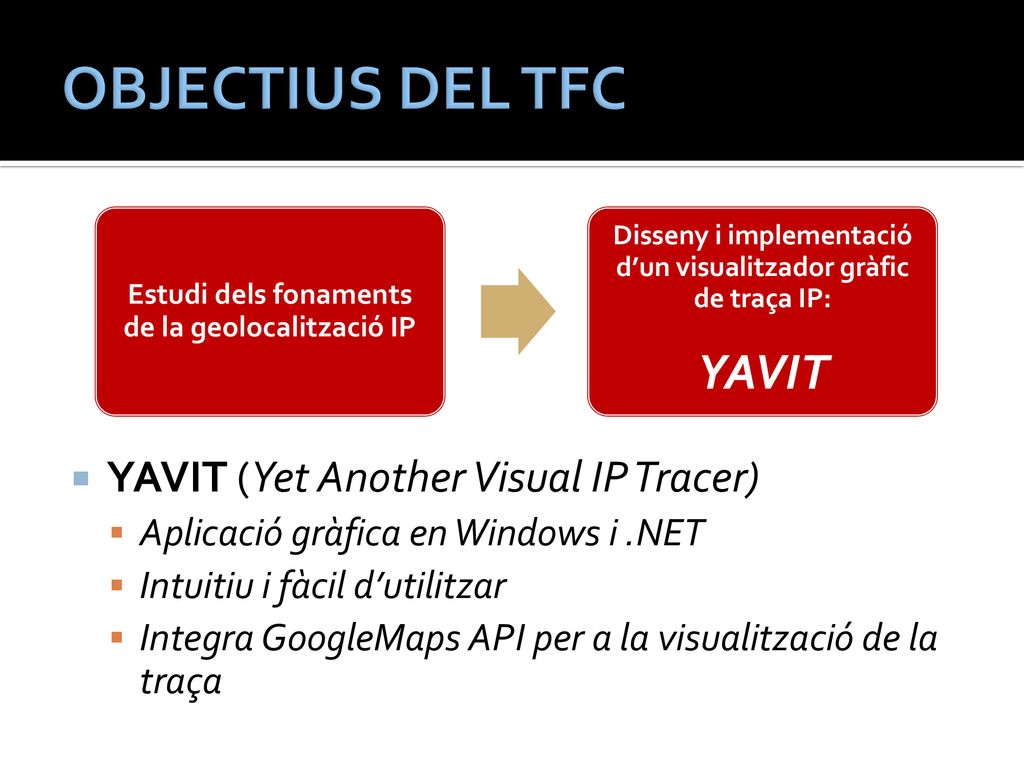

Estudi dels fonaments de la geolocalització IP Disseny i implementació d’un visualitzador gràfic de traça IP: YAVIT YAVIT (Yet Another Visual IP Tracer) Aplicació gràfica en Windows i .NET Intuitiu i fàcil d’utilitzar Integra GoogleMaps API per a la visualització de la traça

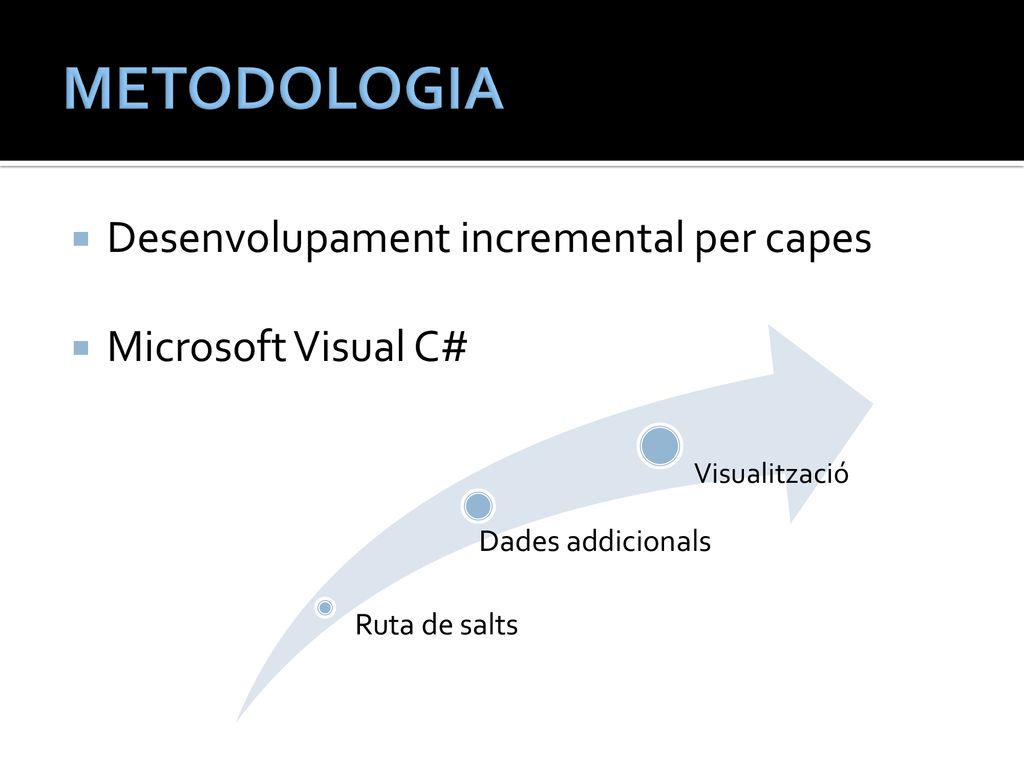

5 METODOLOGIA Desenvolupament incremental per capes Microsoft Visual C#
Ruta de salts Dades addicionals Visualització

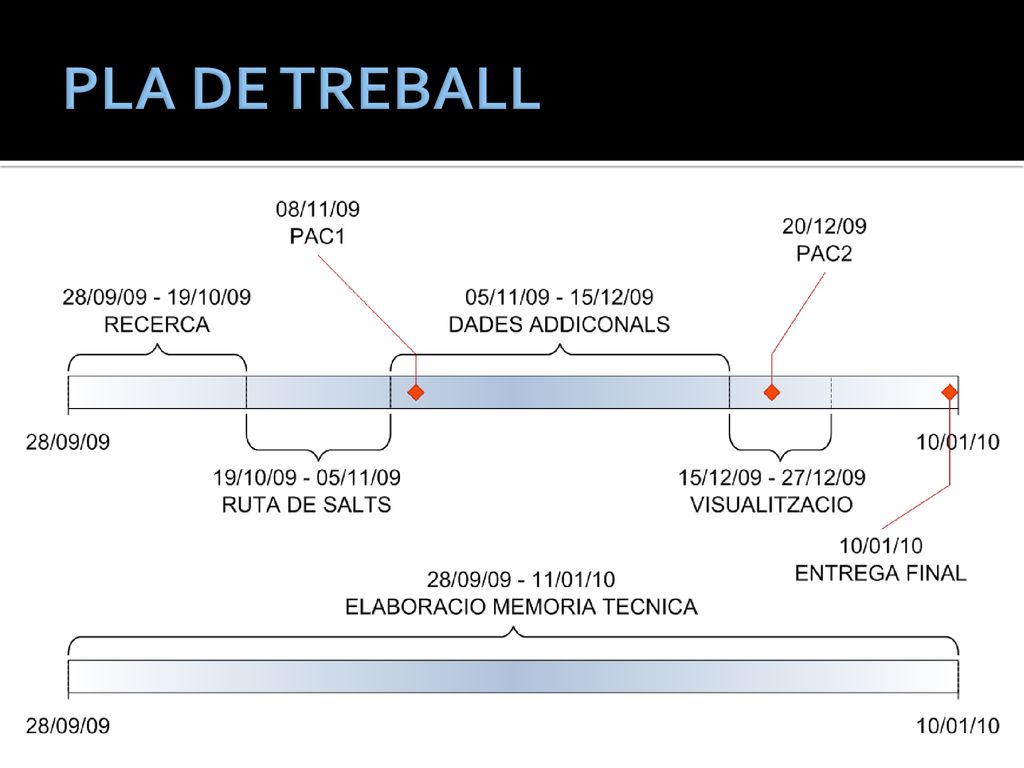

6 PLA DE TREBALL

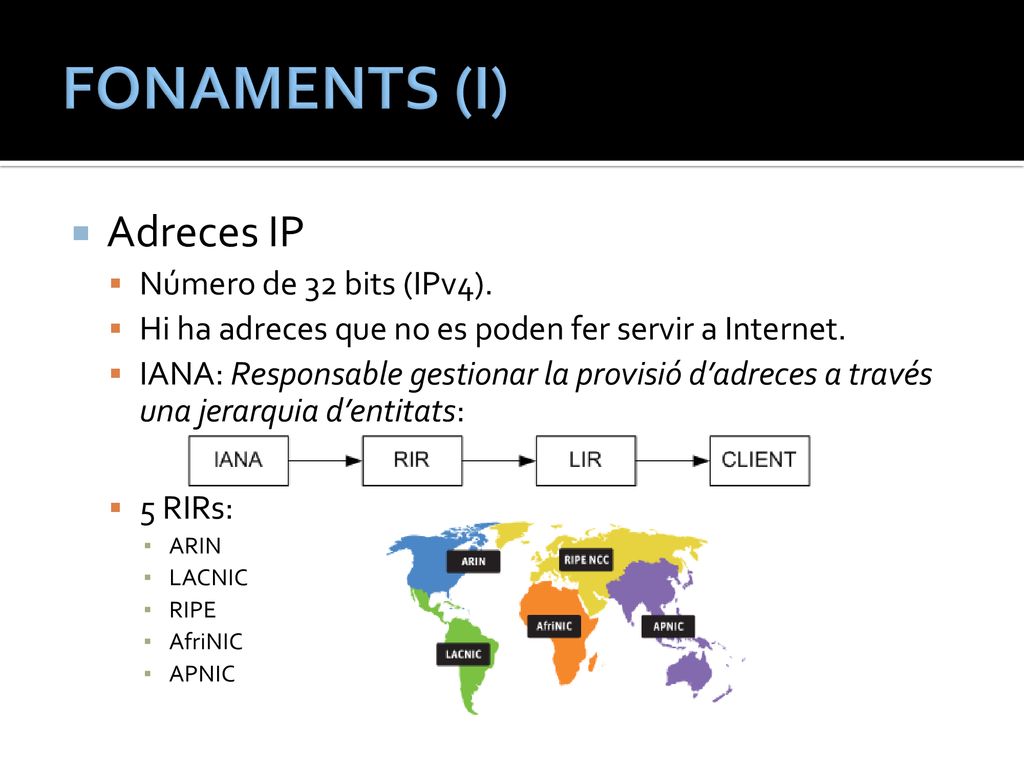

7 FONAMENTS (I) Adreces IP Número de 32 bits (IPv4).
Hi ha adreces que no es poden fer servir a Internet. IANA: Responsable gestionar la provisió d’adreces a través una jerarquia d’entitats: 5 RIRs: ARIN LACNIC RIPE AfriNIC APNIC

8 FONAMENTS (II) Protocol ICMP RFCs 792, 950, 1256, 1122

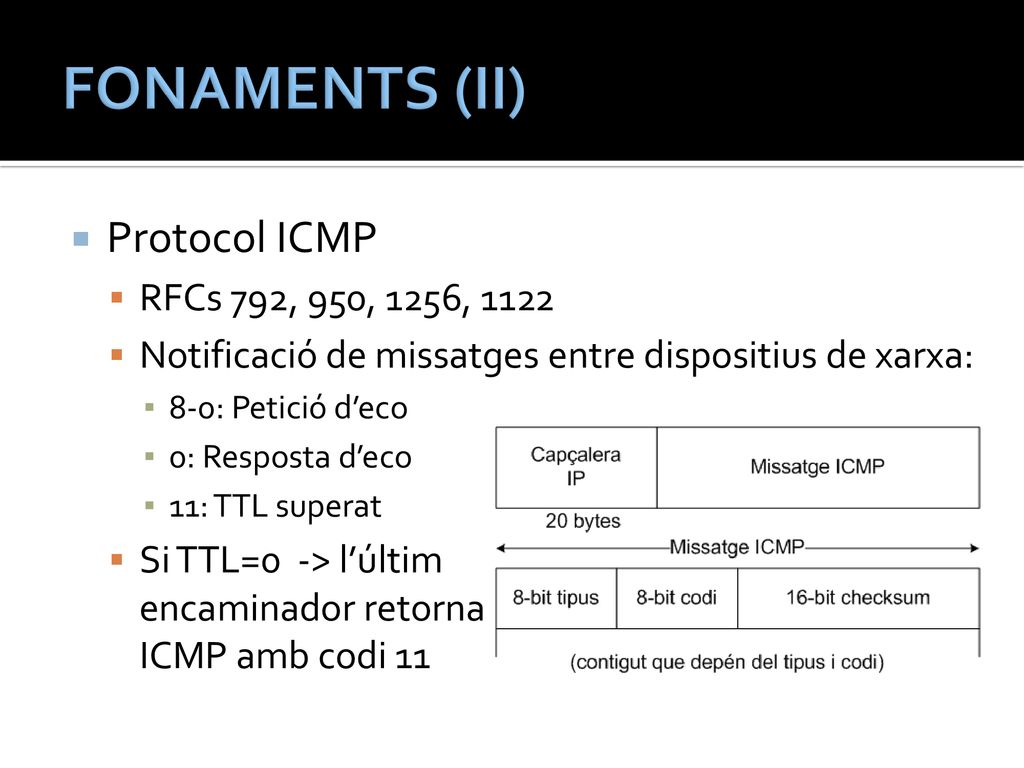

Notificació de missatges entre dispositius de xarxa: 8-0: Petició d’eco 0: Resposta d’eco 11: TTL superat Si TTL=0 -> l’últim encaminador retorna ICMP amb codi 11

9 FONAMENTS (III) DNS Invertit DNS-LOC

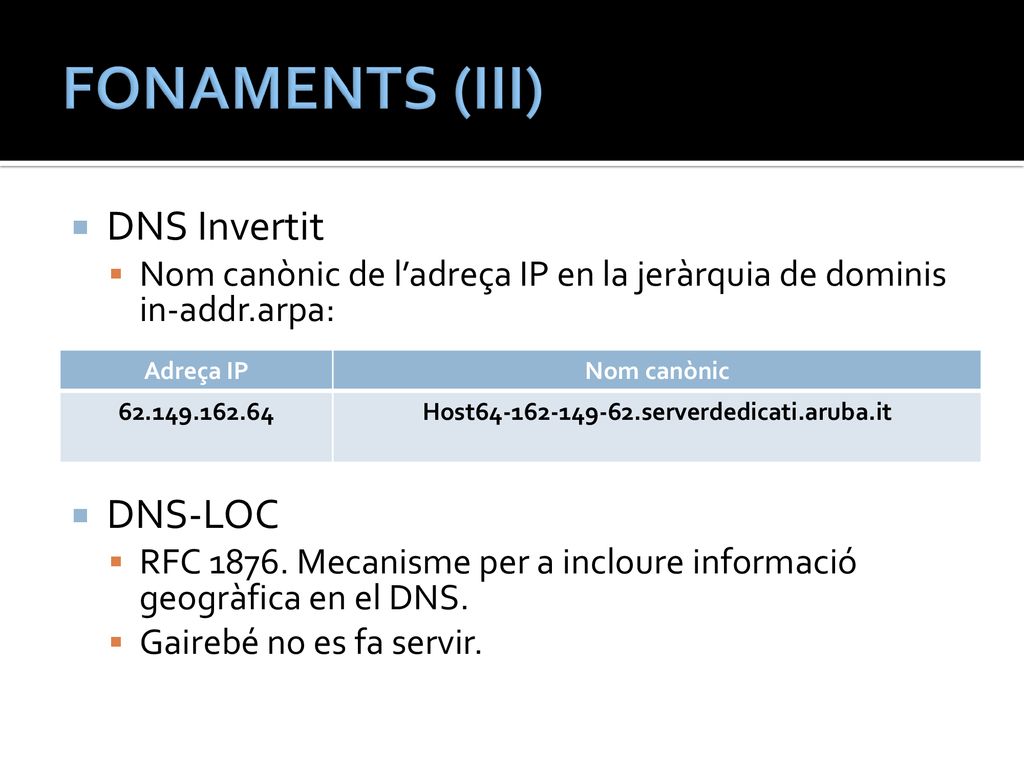

Nom canònic de l’adreça IP en la jeràrquia de dominis in-addr.arpa: DNS-LOC RFC Mecanisme per a incloure informació geogràfica en el DNS. Gairebé no es fa servir. Adreça IP Nom canònic Host serverdedicati.aruba.it

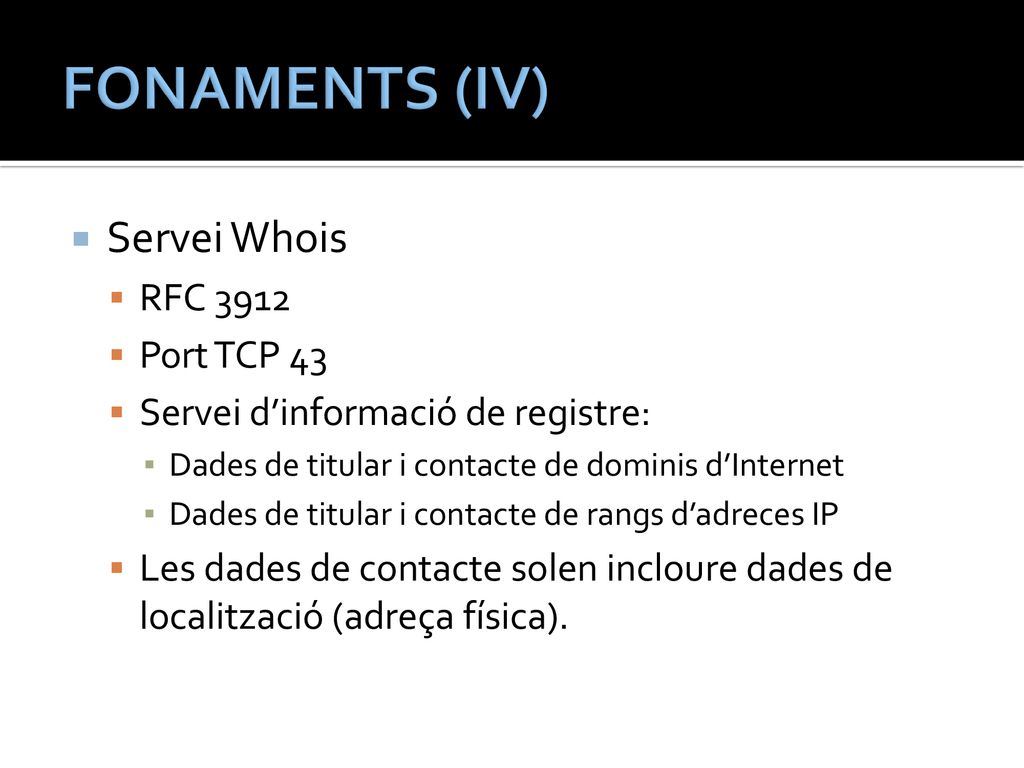

10 FONAMENTS (IV) Servei Whois RFC 3912 Port TCP 43
Servei d’informació de registre: Dades de titular i contacte de dominis d’Internet Dades de titular i contacte de rangs d’adreces IP Les dades de contacte solen incloure dades de localització (adreça física).

11 FONAMENTS (V) Geocodificació Eines externes de codificació:

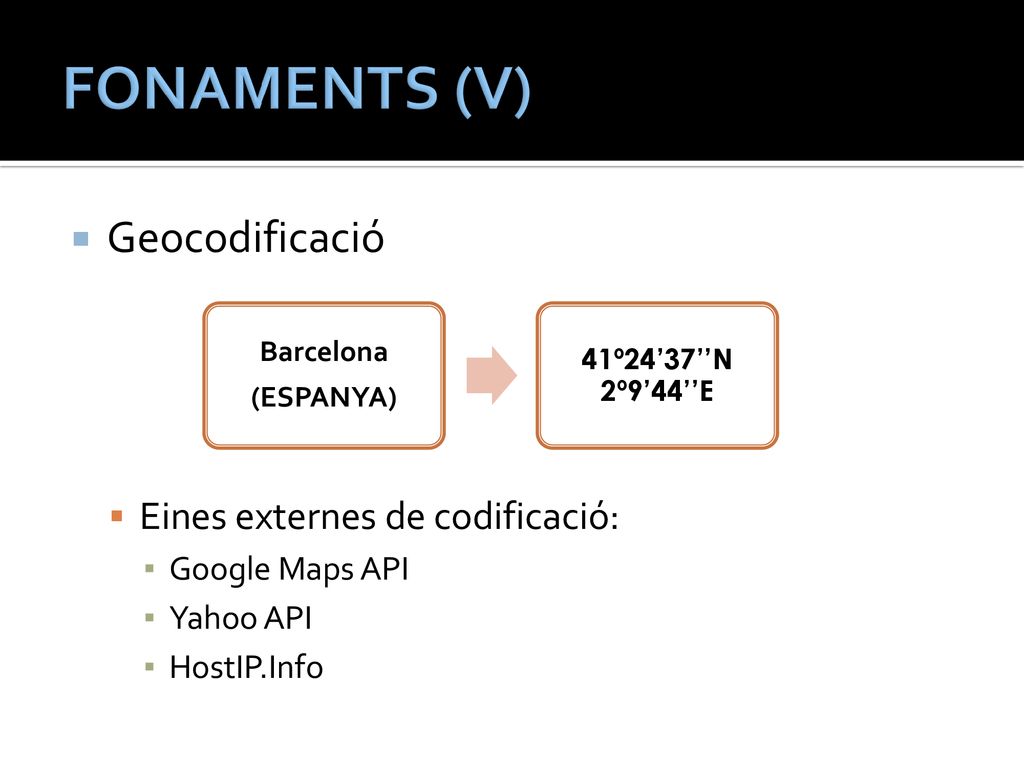

Google Maps API Yahoo API HostIP.Info Barcelona (ESPANYA) 41º24’37’’N 2º9’44’’E

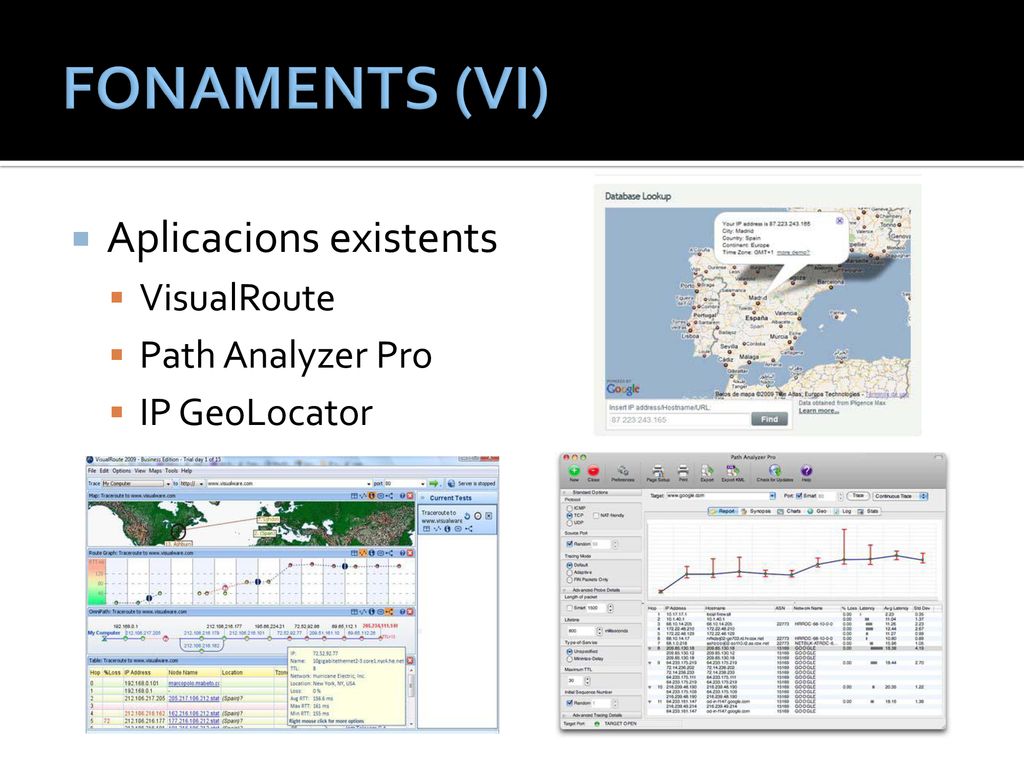

12 FONAMENTS (VI) Aplicacions existents VisualRoute Path Analyzer Pro
IP GeoLocator

13 DISSENY I IMPLEMENTACIO (I)

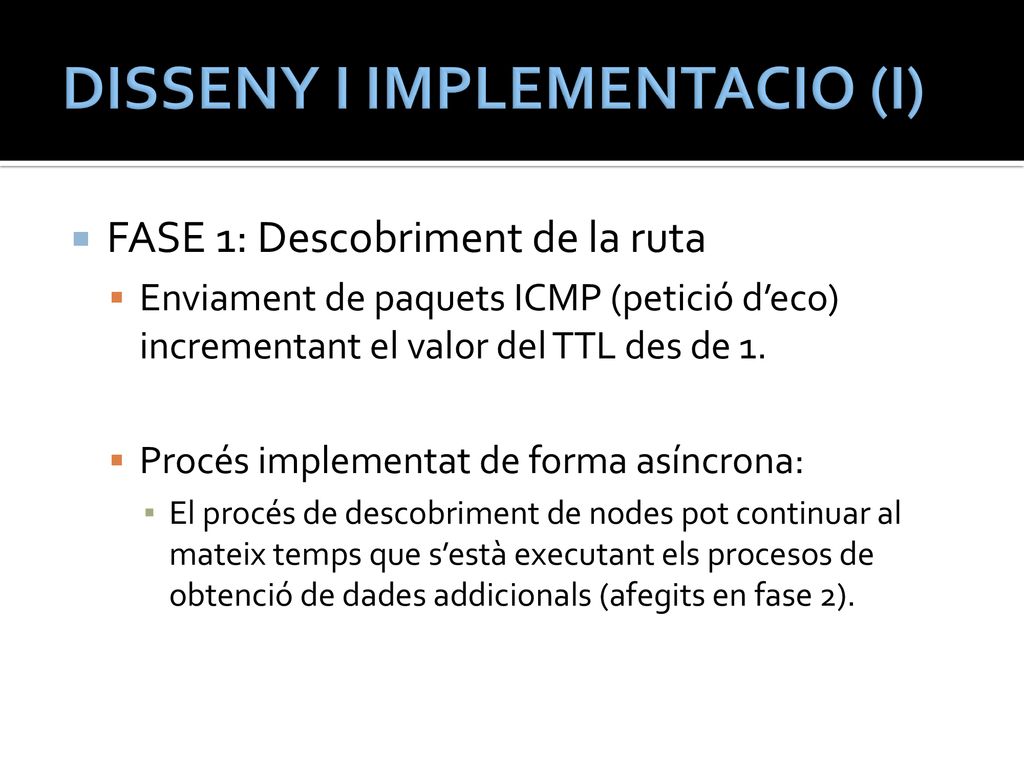

FASE 1: Descobriment de la ruta Enviament de paquets ICMP (petició d’eco) incrementant el valor del TTL des de 1. Procés implementat de forma asíncrona: El procés de descobriment de nodes pot continuar al mateix temps que s’està executant els procesos de obtenció de dades addicionals (afegits en fase 2).

14 DISSENY I IMPLEMENTACIO (II)

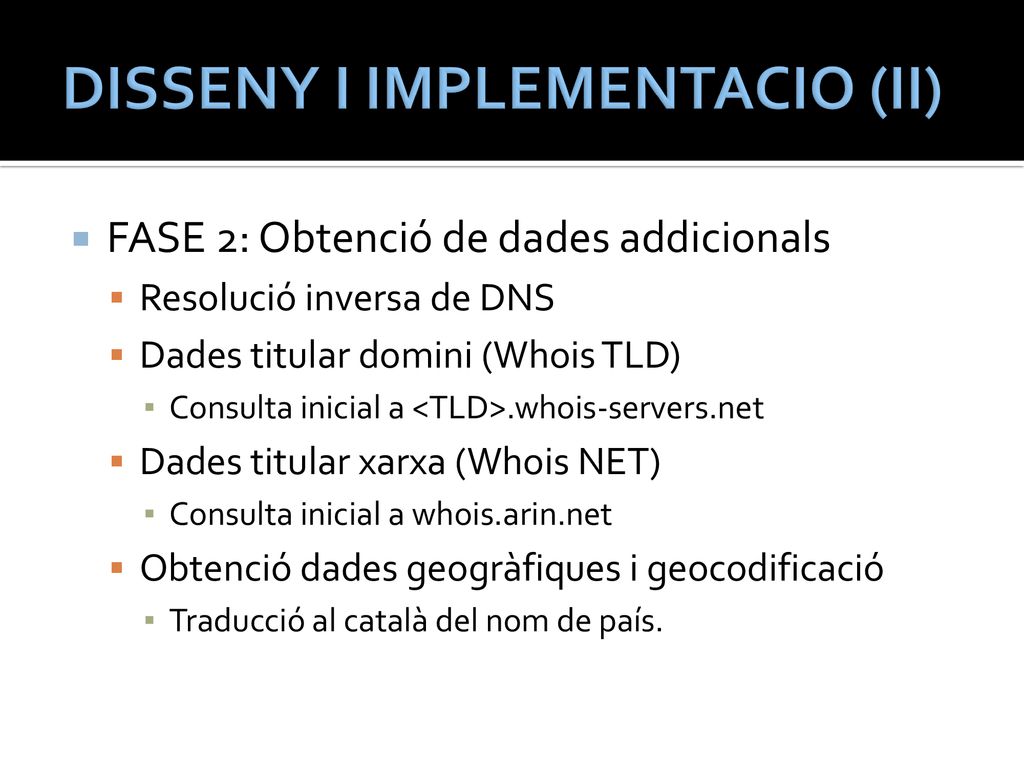

FASE 2: Obtenció de dades addicionals Resolució inversa de DNS Dades titular domini (Whois TLD) Consulta inicial a <TLD>.whois-servers.net Dades titular xarxa (Whois NET) Consulta inicial a whois.arin.net Obtenció dades geogràfiques i geocodificació Traducció al català del nom de país.

15 DISSENY I IMPLEMENTACIO (III)

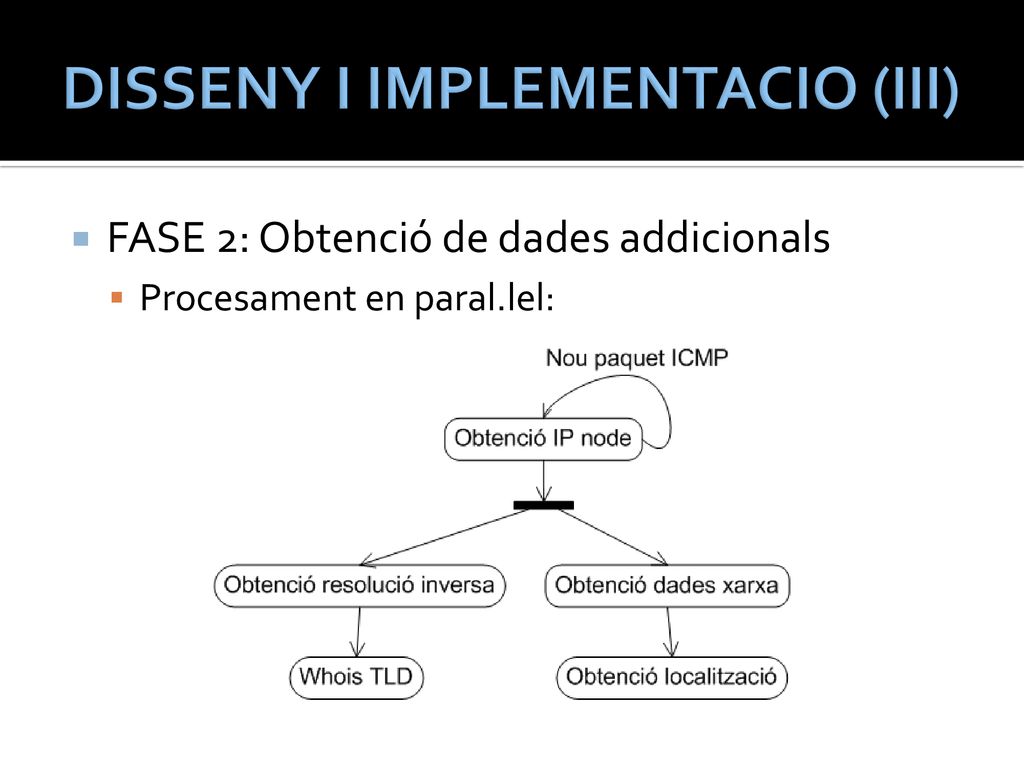

FASE 2: Obtenció de dades addicionals Procesament en paral.lel:

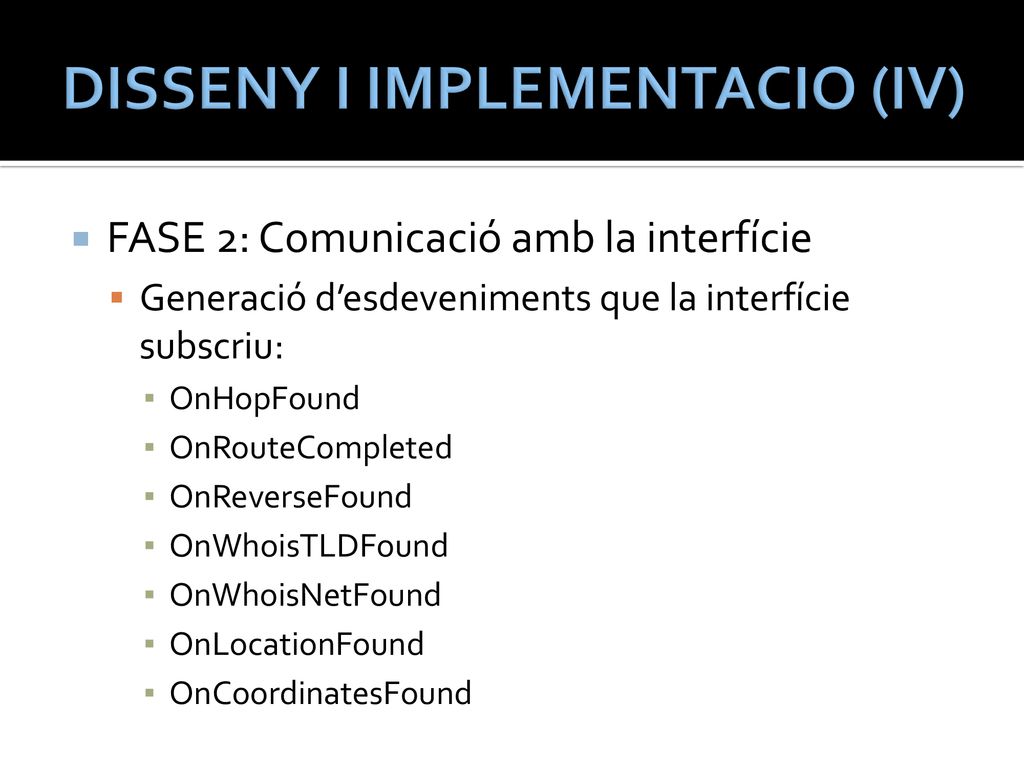

16 DISSENY I IMPLEMENTACIO (IV)
FASE 2: Comunicació amb la interfície Generació d’esdeveniments que la interfície subscriu: OnHopFound OnRouteCompleted OnReverseFound OnWhoisTLDFound OnWhoisNetFound OnLocationFound OnCoordinatesFound

17 DISSENY I IMPLEMENTACIO (V)

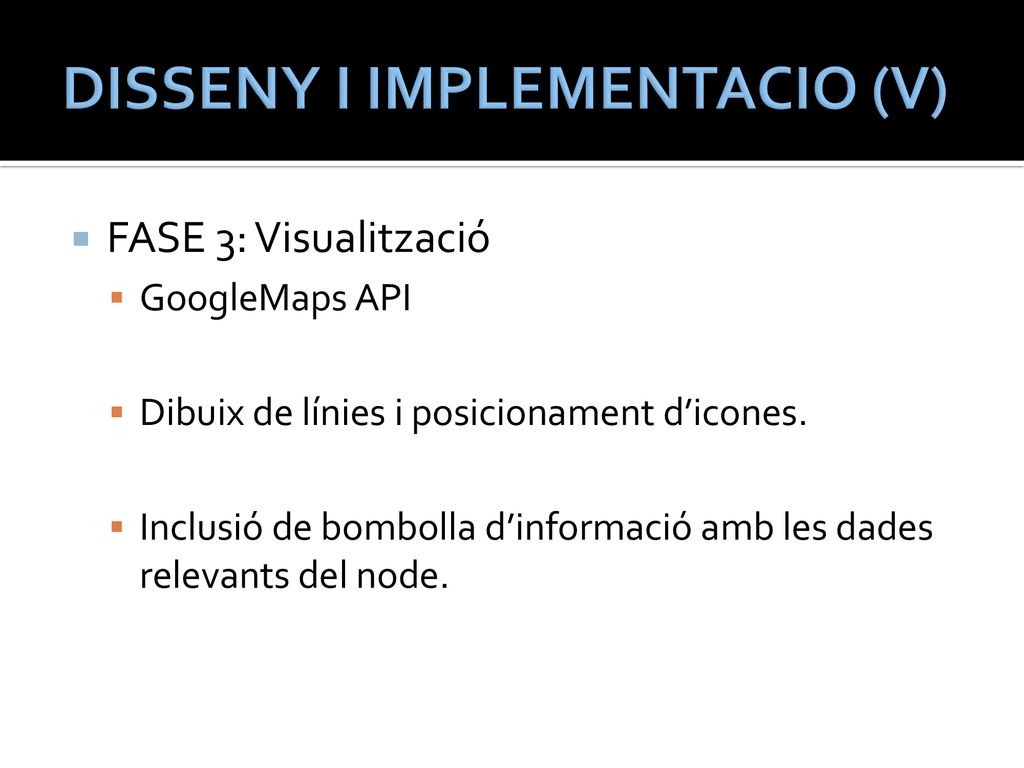

FASE 3: Visualització GoogleMaps API Dibuix de línies i posicionament d’icones. Inclusió de bombolla d’informació amb les dades relevants del node.

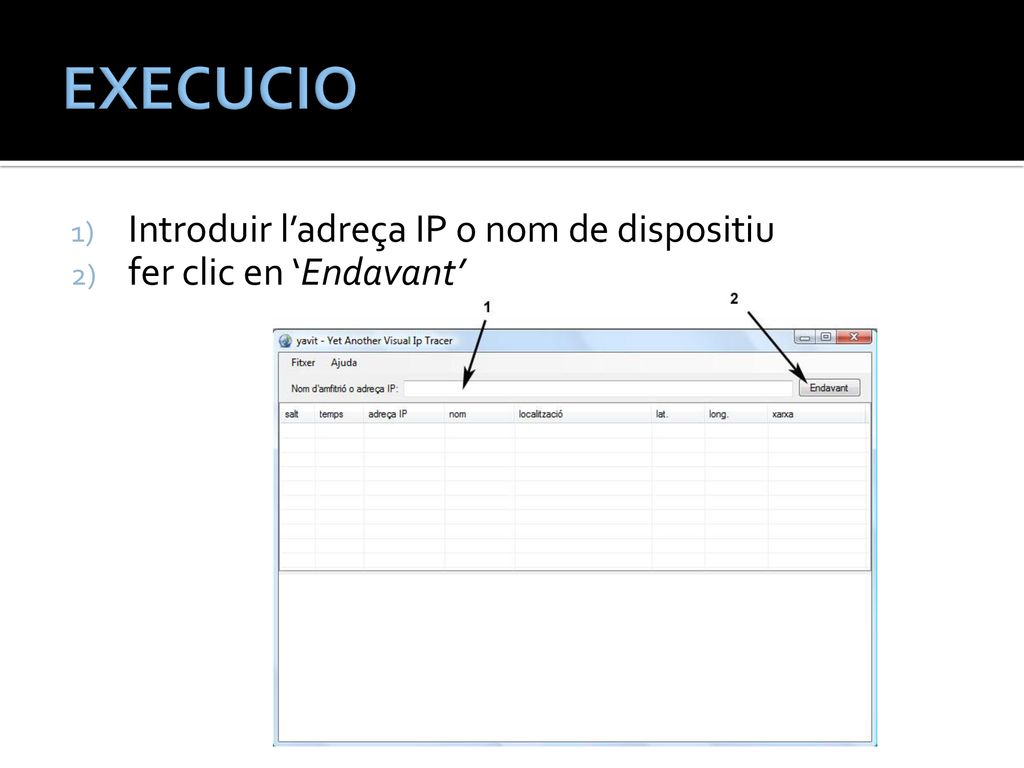

18 EXECUCIO Introduir l’adreça IP o nom de dispositiu
fer clic en ‘Endavant’

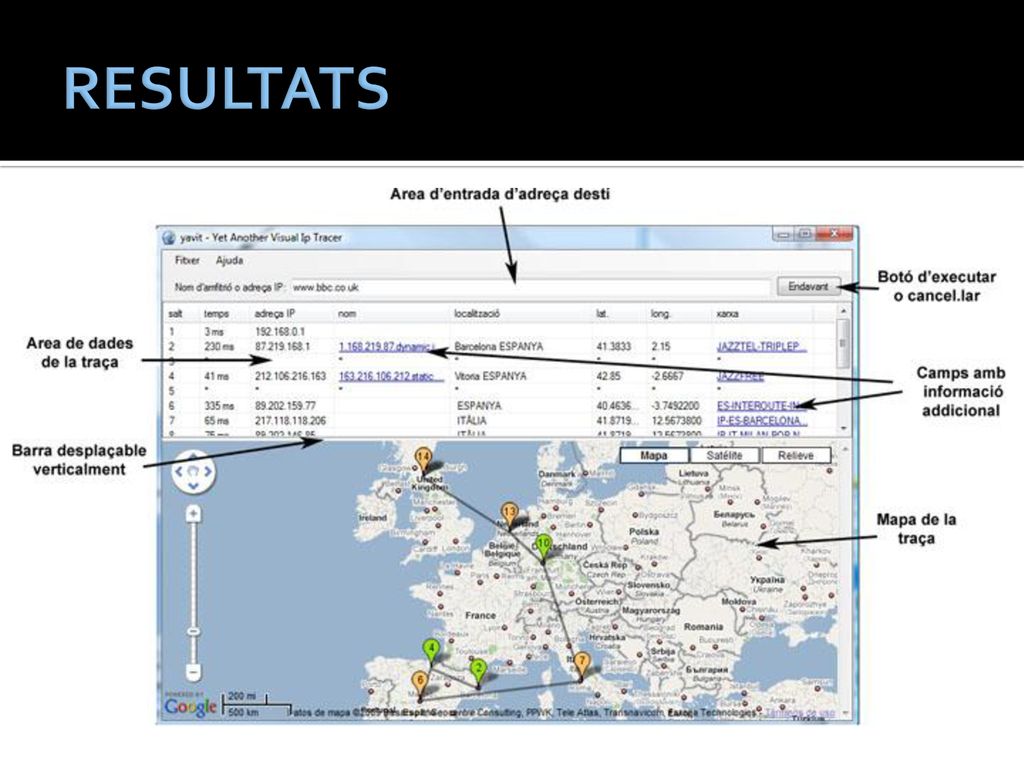

19 RESULTATS

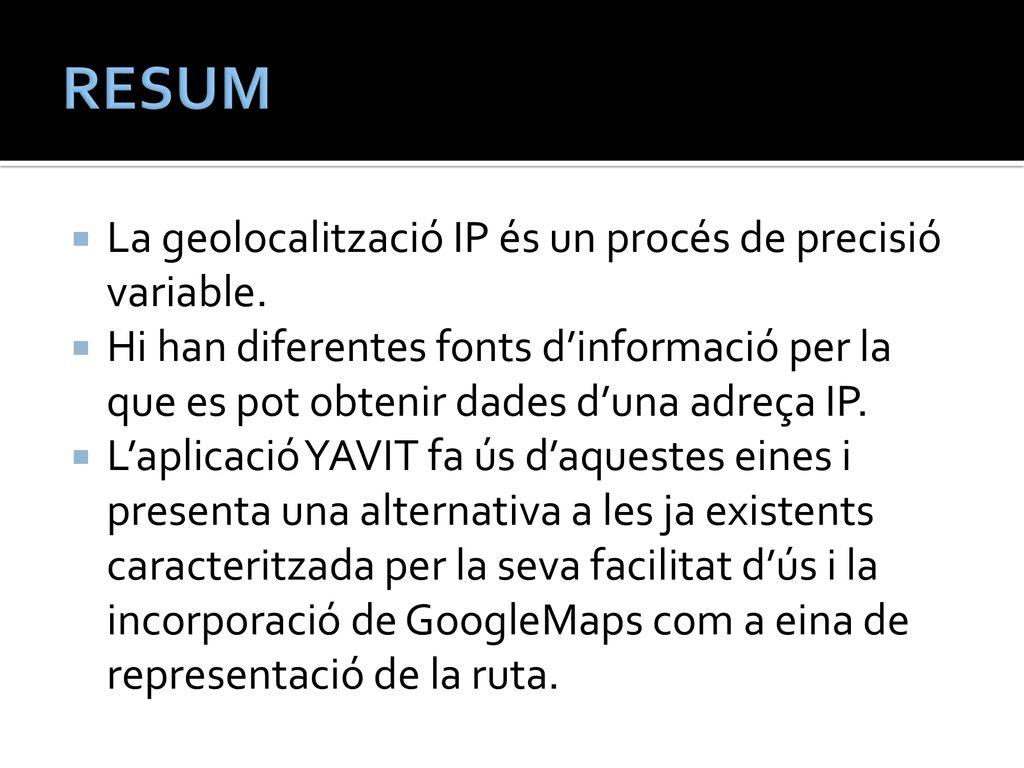

20 RESUM La geolocalització IP és un procés de precisió variable.
Hi han diferentes fonts d’informació per la que es pot obtenir dades d’una adreça IP. L’aplicació YAVIT fa ús d’aquestes eines i presenta una alternativa a les ja existents caracteritzada per la seva facilitat d’ús i la incorporació de GoogleMaps com a eina de representació de la ruta.

21 Gràcies
