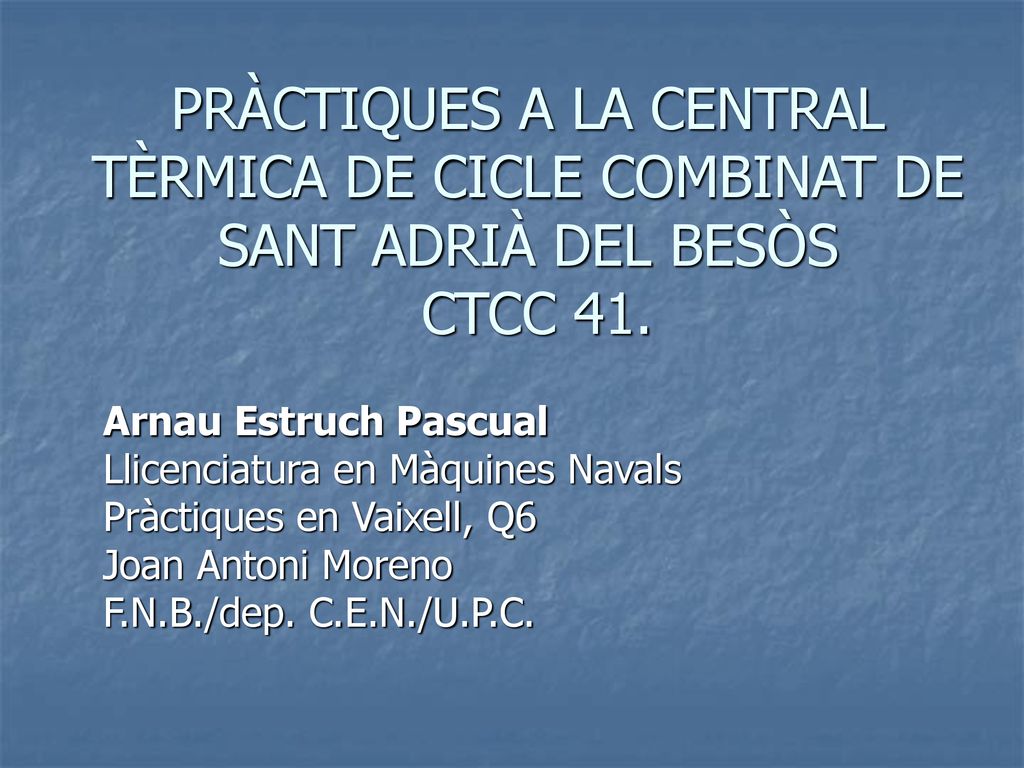

1 PRÀCTIQUES A LA CENTRAL TÈRMICA DE CICLE COMBINAT DE SANT ADRIÀ DEL BESÒS CTCC 41.
Arnau Estruch Pascual Llicenciatura en Màquines Navals Pràctiques en Vaixell, Q6 Joan Antoni Moreno F.N.B./dep. C.E.N./U.P.C.

2 CTCC BESÒS. CONCEPTE DE FUNCIONAMENT I CONTROL
SUMARI: PRESENTACIÓ OBJECTIU INTRODUCCIÓ DESCRIPCIÓ GENERAL FUNCIONAMENT I MODES DE FUNCIONAMENT SISTEMA DE CONTROL PROCEDIMENTS DE FUNCIONAMENT CONCLUSIONS BIBLIOGRAFIA ANNEXOS

3 INTRODUCCIÓ 2 cicles termodinàmics en un mateix sistema TV i TG
Principi: utilitzar gasos escapament de la TG per aportar calor a la caldera i fer vapor que anirà a la TV

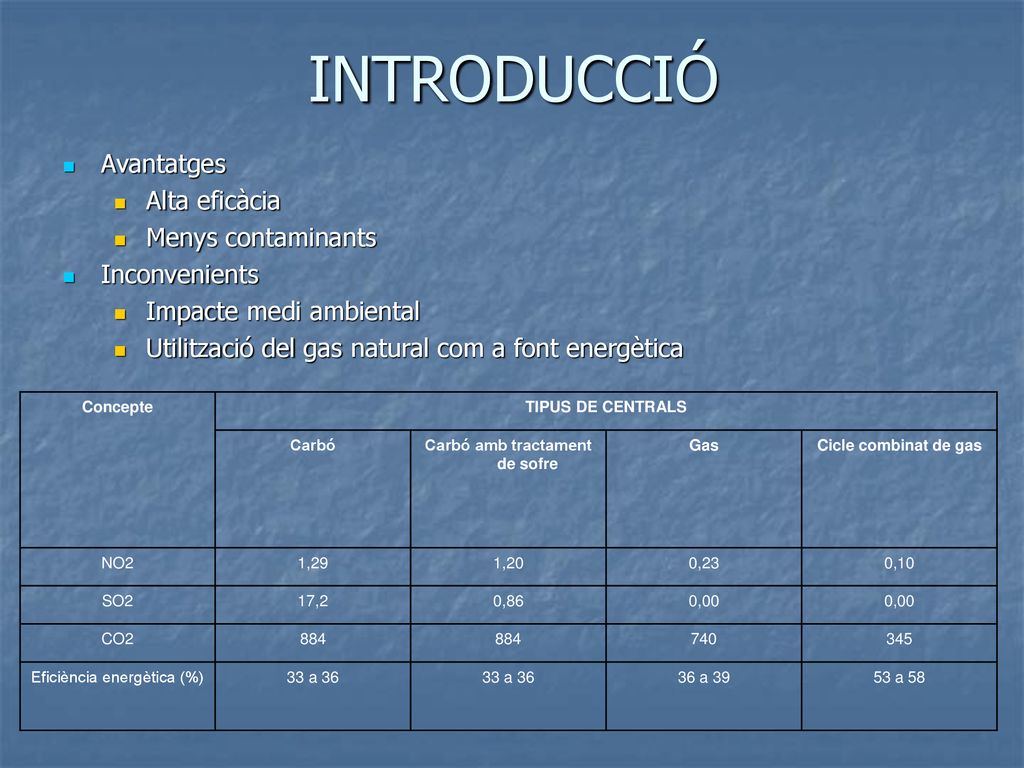

4 Carbó amb tractament de sofre
INTRODUCCIÓ Avantatges Alta eficàcia Menys contaminants Inconvenients Impacte medi ambiental Utilització del gas natural com a font energètica Concepte TIPUS DE CENTRALS Carbó Carbó amb tractament de sofre Gas Cicle combinat de gas NO2 1,29 1,20 0,23 0,10 SO2 17,2 0,86 0,00 CO2 884 740 345 Eficiència energètica (%) 33 a 36 36 a 39 53 a 58

5 1. DESCRIPCIÓ GENERAL Generació d’energia Combustible
Potència neta de 394 MW Eficiència del 57% Electricitat subministrada és CA trifàsica de 50Hz, a una tensió nominal de 21 kV Combustible Gas natural, o bé Dièsel

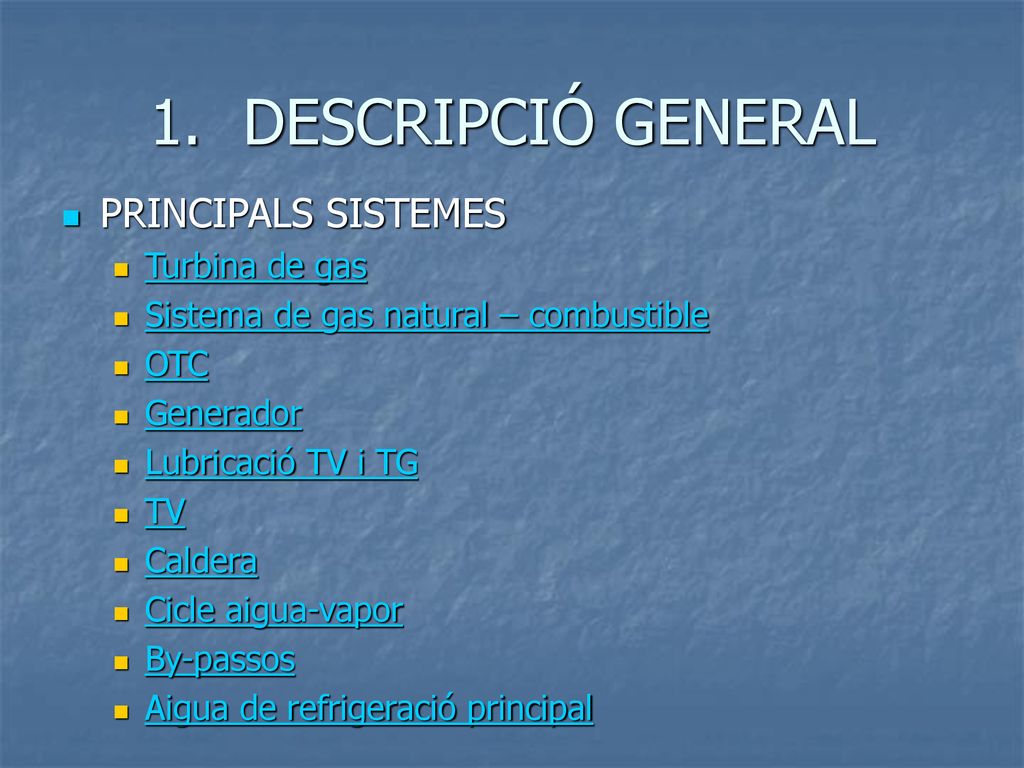

6 DESCRIPCIÓ GENERAL PRINCIPALS SISTEMES Turbina de gas
Sistema de gas natural – combustible OTC Generador Lubricació TV i TG TV Caldera Cicle aigua-vapor By-passos Aigua de refrigeració principal is

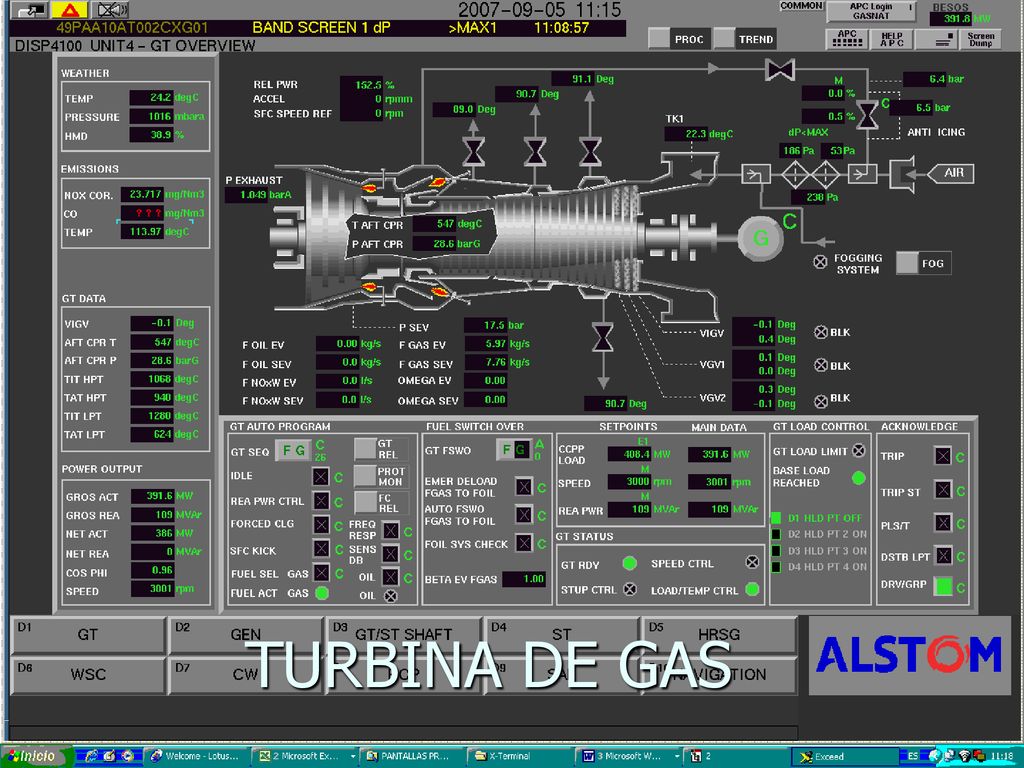

7 TURBINA DE GAS

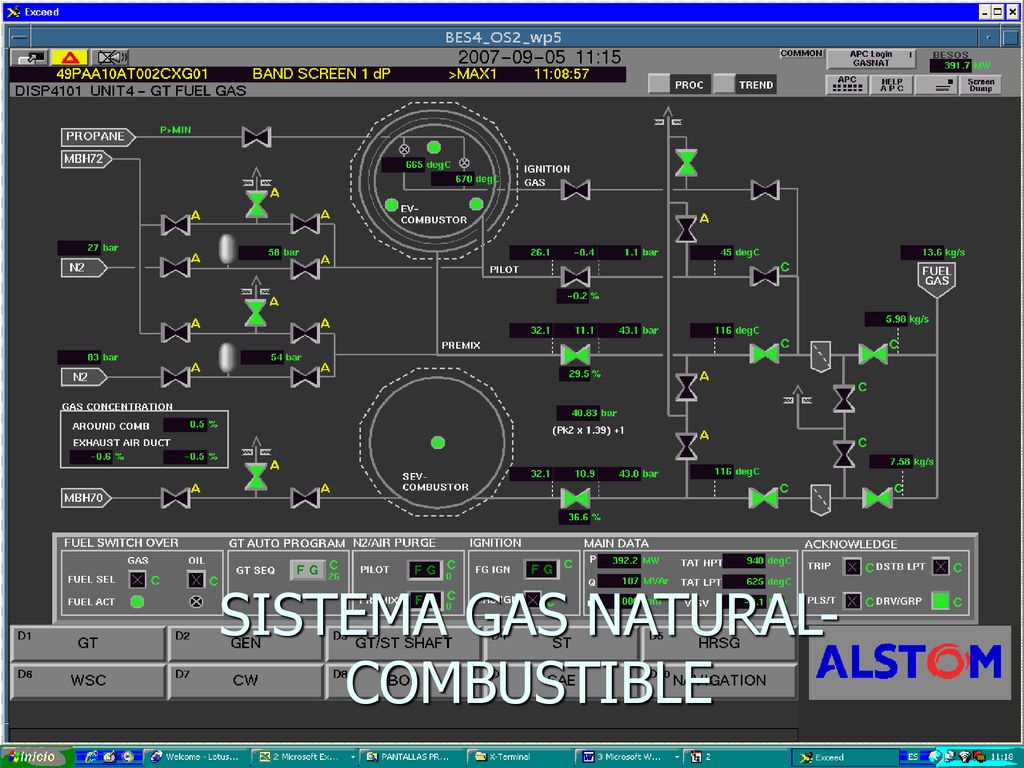

8 SISTEMA GAS NATURAL-COMBUSTIBLE

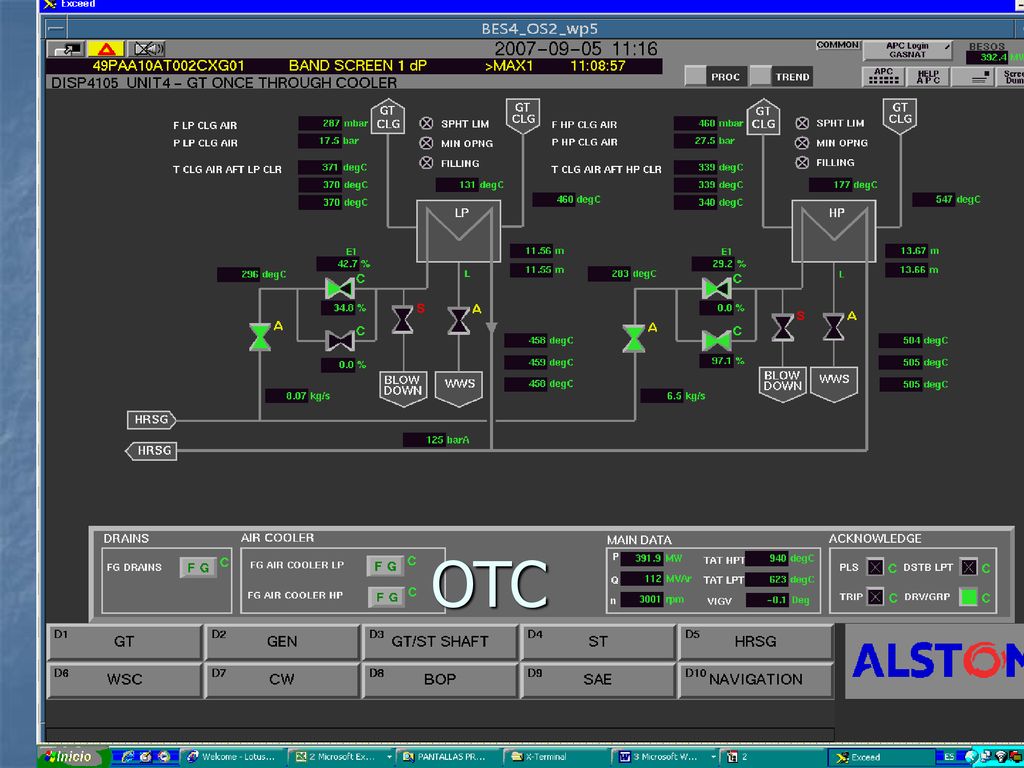

9 OTC

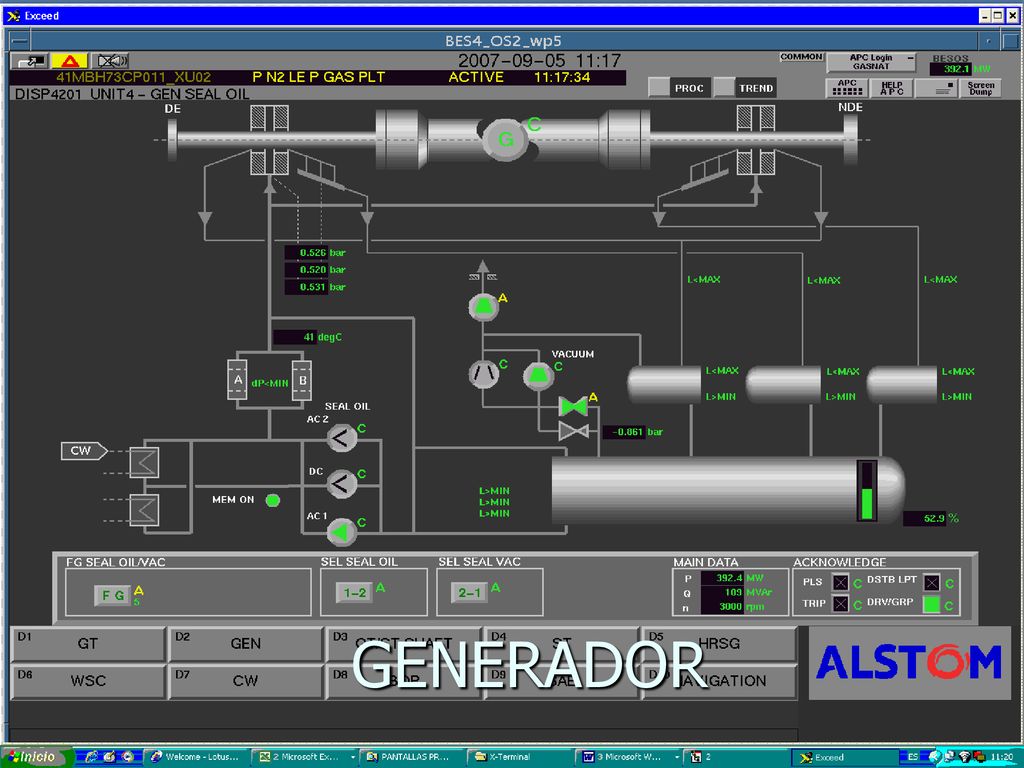

10 GENERADOR

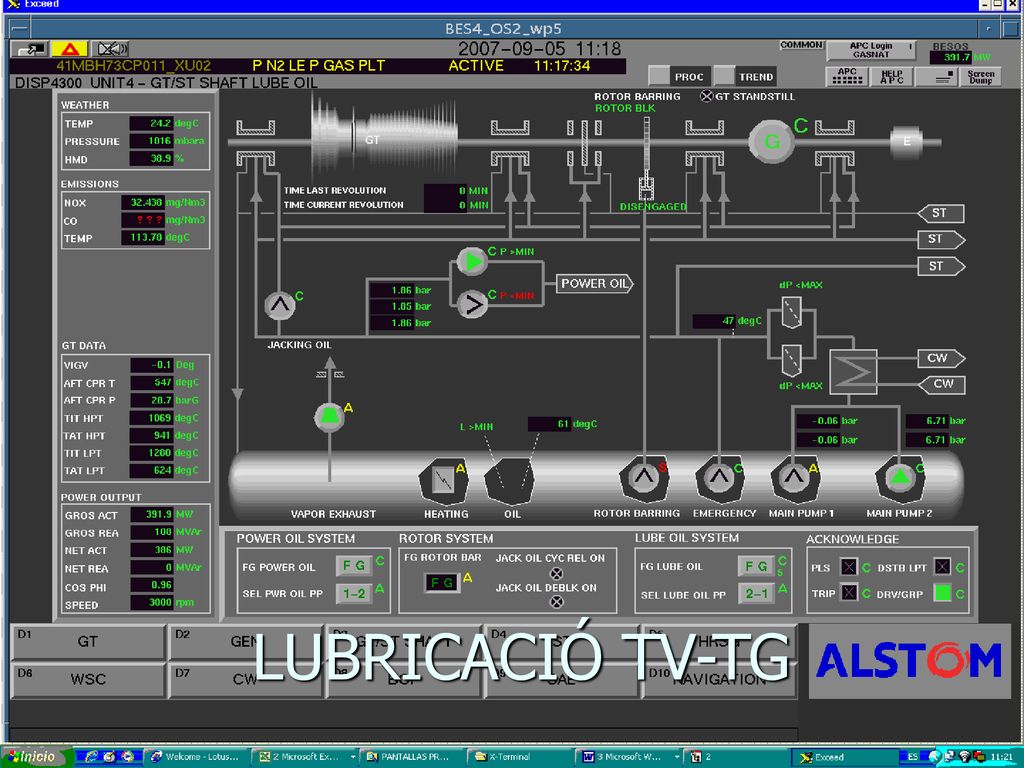

11 LUBRICACIÓ TV-TG

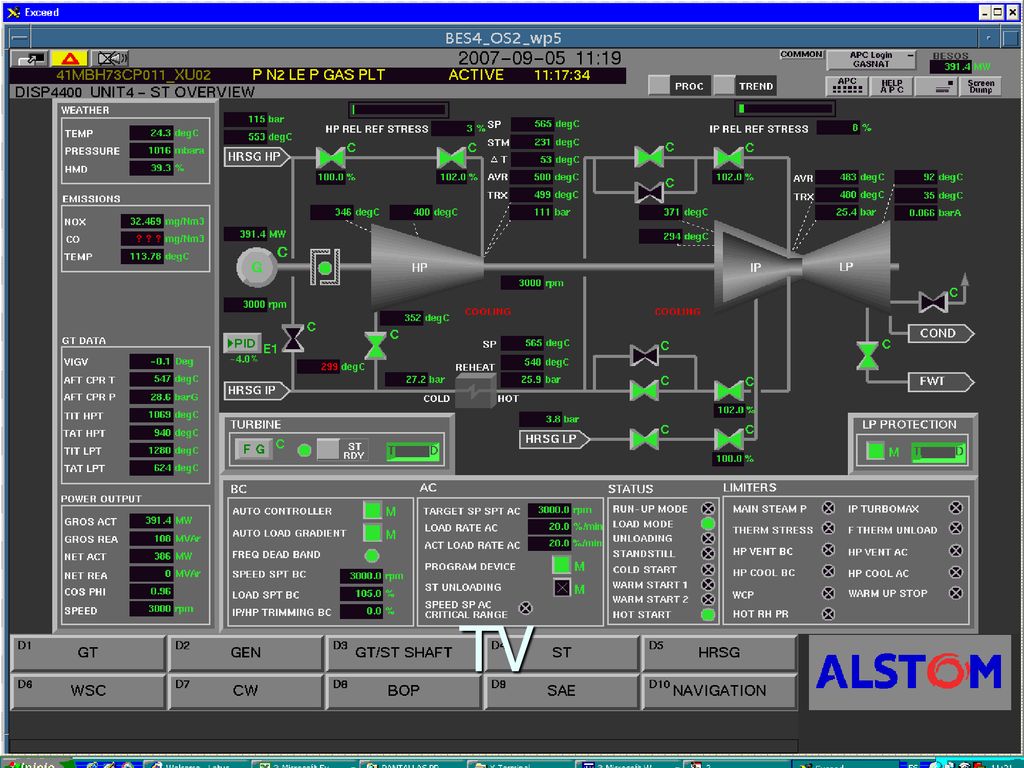

12 TV

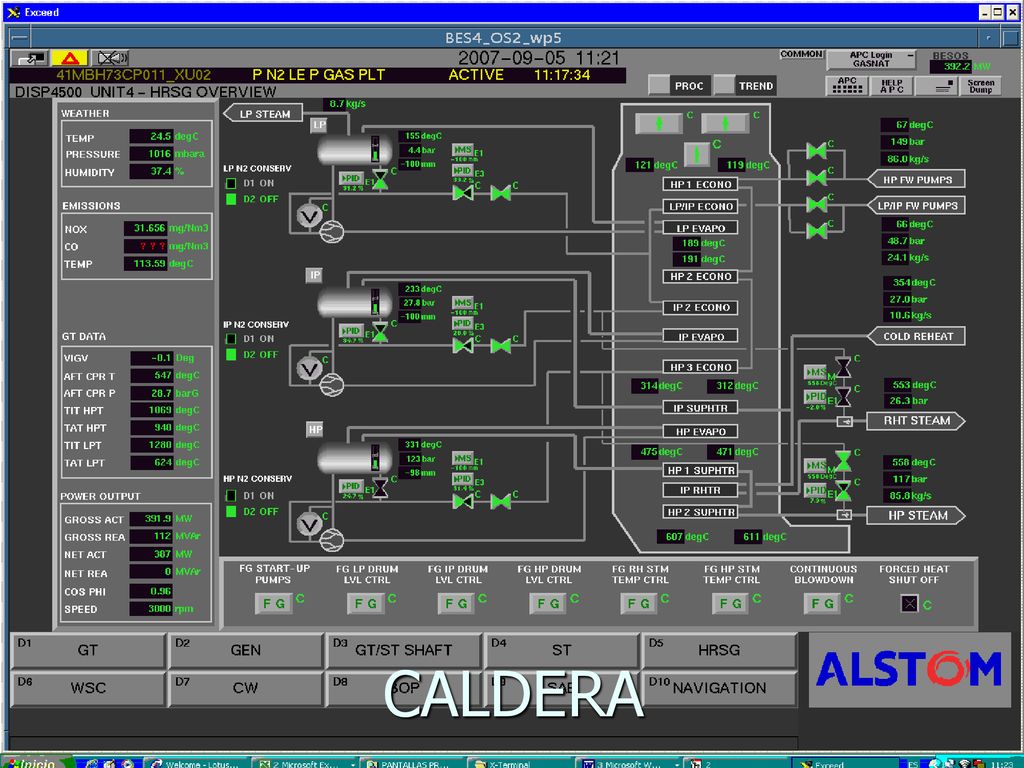

13 CALDERA

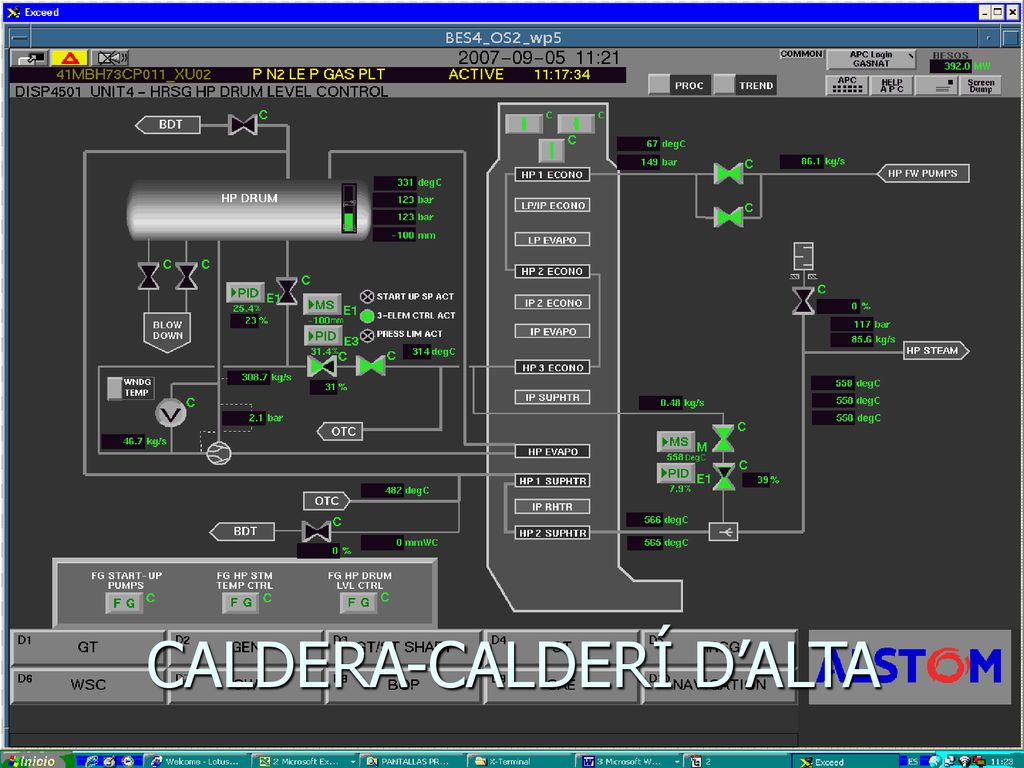

14 CALDERA-CALDERÍ D’ALTA

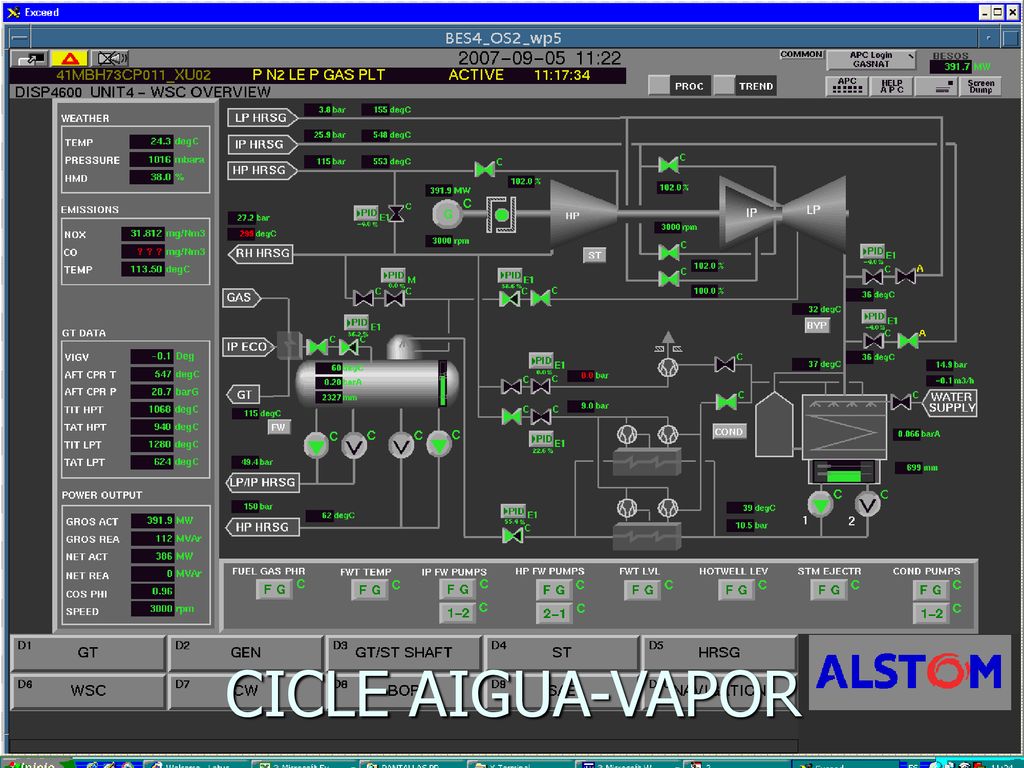

15 CICLE AIGUA-VAPOR

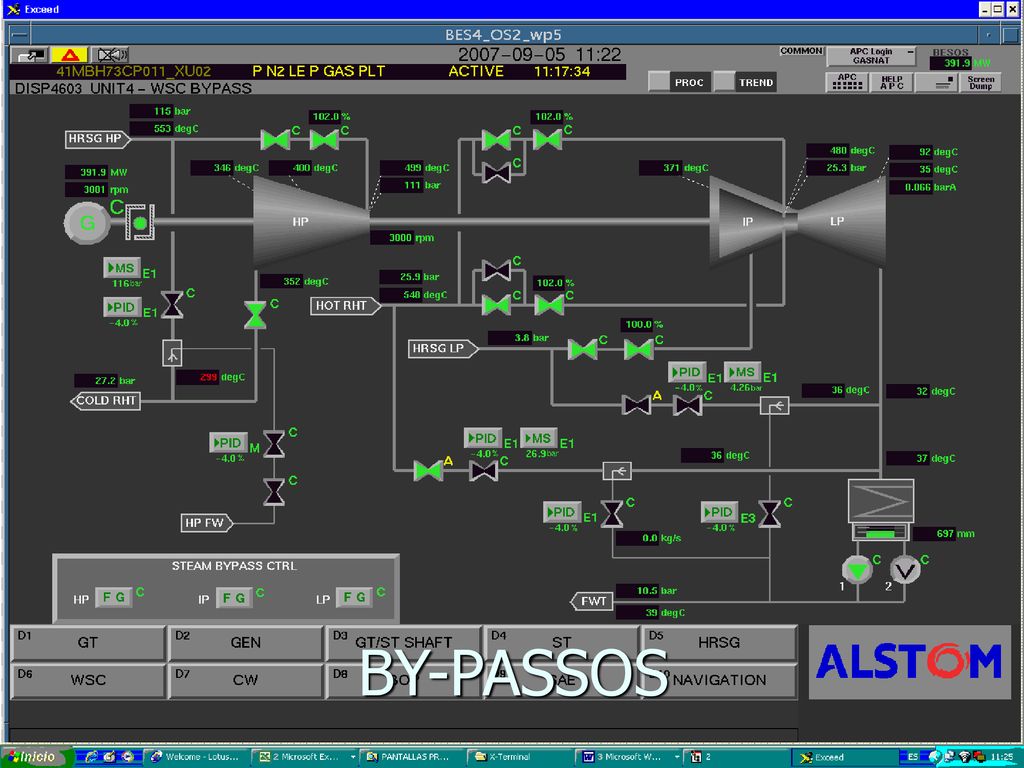

16 BY-PASSOS

17 AIGUA DE REFRIGERACIÓ

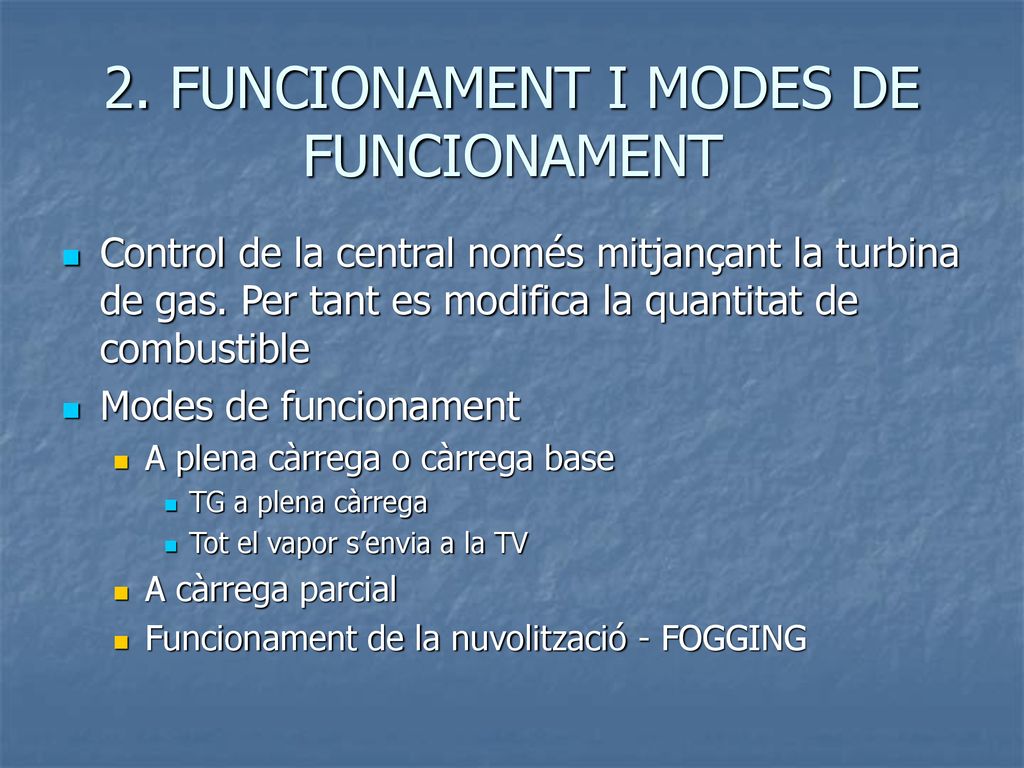

18 2. FUNCIONAMENT I MODES DE FUNCIONAMENT
Control de la central només mitjançant la turbina de gas. Per tant es modifica la quantitat de combustible Modes de funcionament A plena càrrega o càrrega base TG a plena càrrega Tot el vapor s’envia a la TV A càrrega parcial Funcionament de la nuvolització - FOGGING

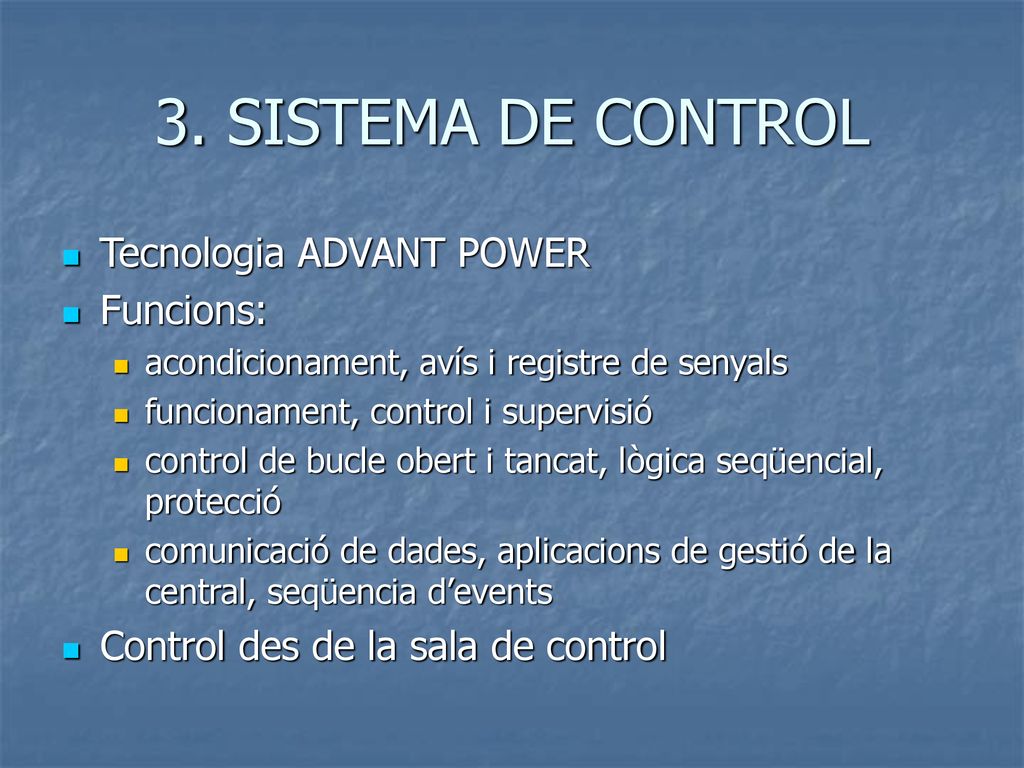

19 3. SISTEMA DE CONTROL Tecnologia ADVANT POWER Funcions:
acondicionament, avís i registre de senyals funcionament, control i supervisió control de bucle obert i tancat, lògica seqüencial, protecció comunicació de dades, aplicacions de gestió de la central, seqüencia d’events Control des de la sala de control

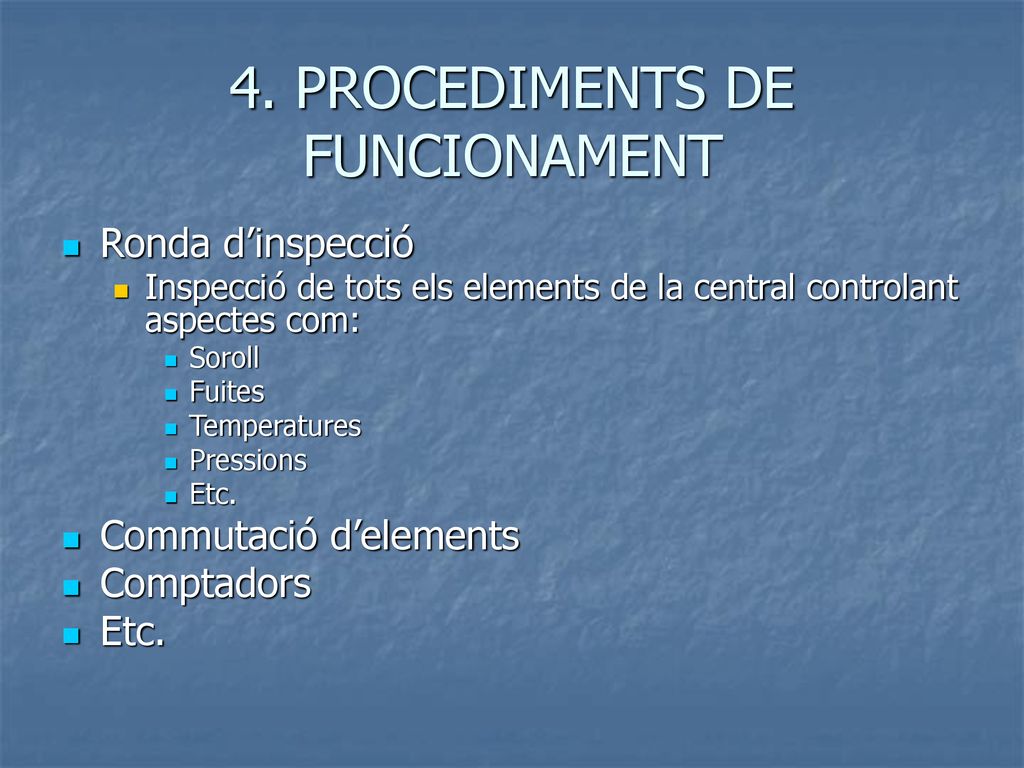

20 4. PROCEDIMENTS DE FUNCIONAMENT
Ronda d’inspecció Inspecció de tots els elements de la central controlant aspectes com: Soroll Fuites Temperatures Pressions Etc. Commutació d’elements Comptadors

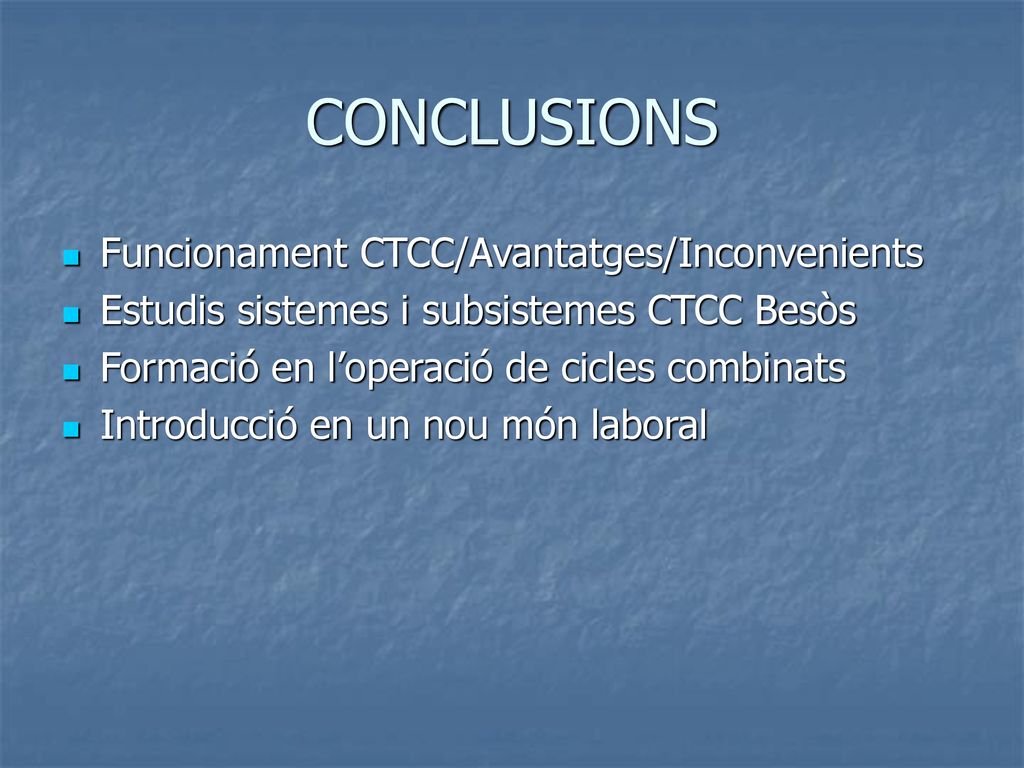

21 CONCLUSIONS Funcionament CTCC/Avantatges/Inconvenients
Estudis sistemes i subsistemes CTCC Besòs Formació en l’operació de cicles combinats Introducció en un nou món laboral
