1 TESA-CS: Grupo Campos Maduros
16 November 2018 Desarrollo de un Sistema Georreferenciado para el Gerenciamiento de Integridad de Pozo (SIPG). Sandro Nicolino TESA-CS: Grupo Campos Maduros

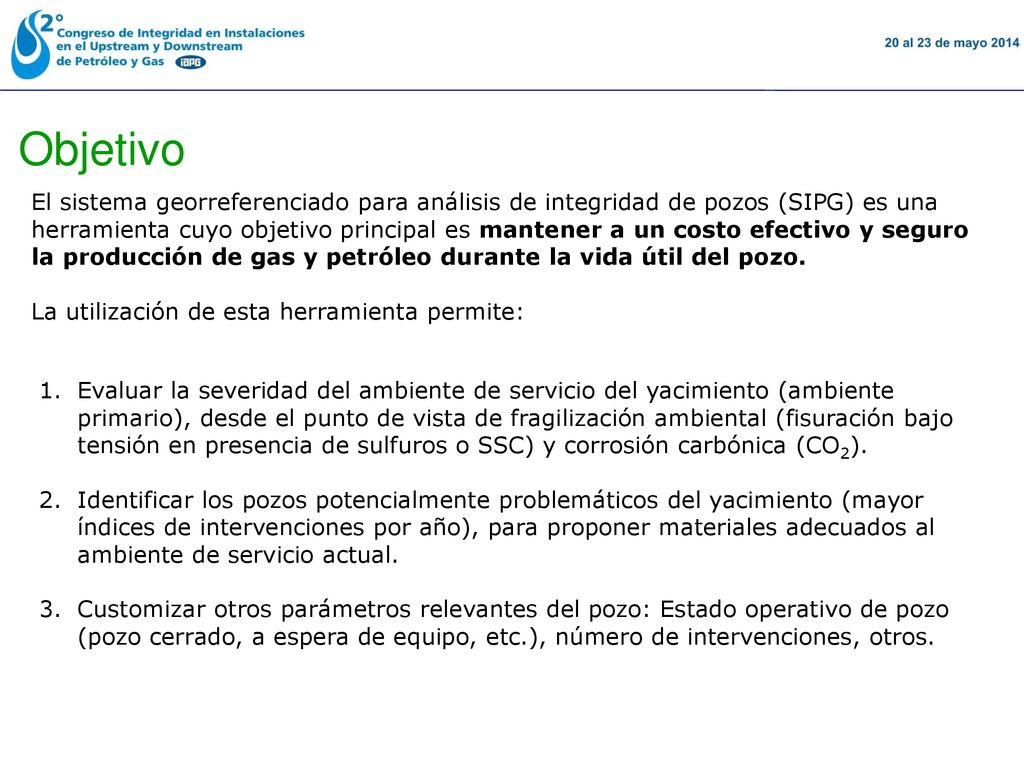

2 16 November 2018 Objetivo El sistema georreferenciado para análisis de integridad de pozos (SIPG) es una herramienta cuyo objetivo principal es mantener a un costo efectivo y seguro la producción de gas y petróleo durante la vida útil del pozo. La utilización de esta herramienta permite: Evaluar la severidad del ambiente de servicio del yacimiento (ambiente primario), desde el punto de vista de fragilización ambiental (fisuración bajo tensión en presencia de sulfuros o SSC) y corrosión carbónica (CO2). Identificar los pozos potencialmente problemáticos del yacimiento (mayor índices de intervenciones por año), para proponer materiales adecuados al ambiente de servicio actual. Customizar otros parámetros relevantes del pozo: Estado operativo de pozo (pozo cerrado, a espera de equipo, etc.), número de intervenciones, otros.

3 Desarrollo Carga<Resistencia

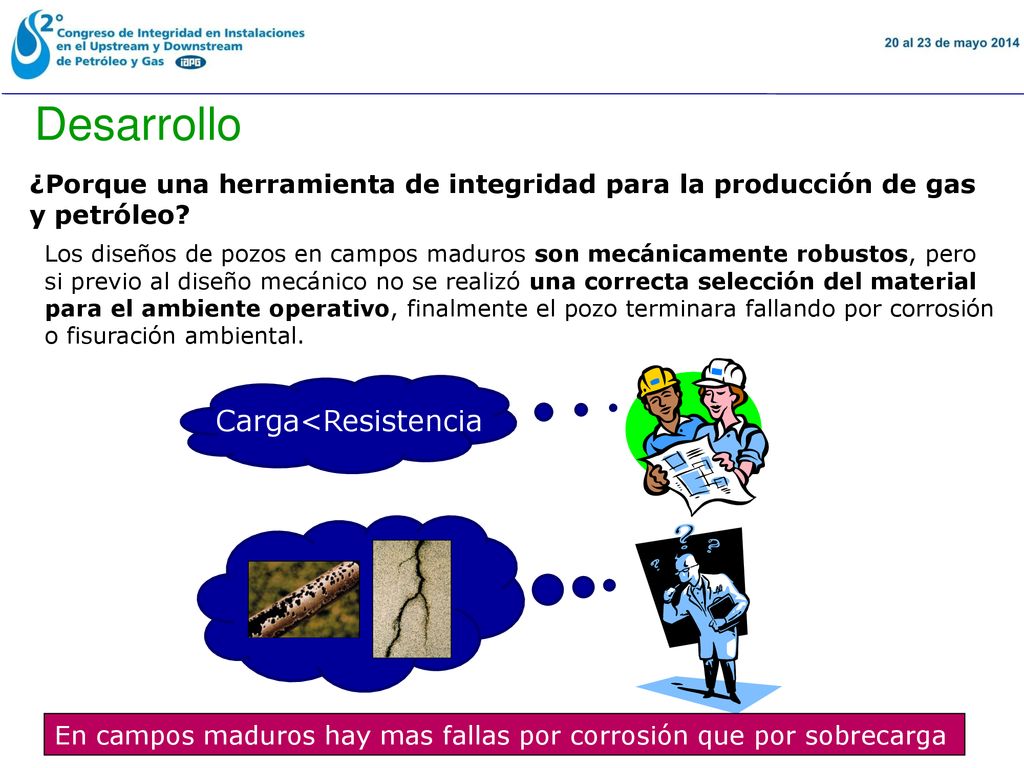

16 November 2018 Desarrollo ¿Porque una herramienta de integridad para la producción de gas y petróleo? Los diseños de pozos en campos maduros son mecánicamente robustos, pero si previo al diseño mecánico no se realizó una correcta selección del material para el ambiente operativo, finalmente el pozo terminara fallando por corrosión o fisuración ambiental. Carga<Resistencia En campos maduros hay mas fallas por corrosión que por sobrecarga

4 Desarrollo Los mapas implican una acción inmediata

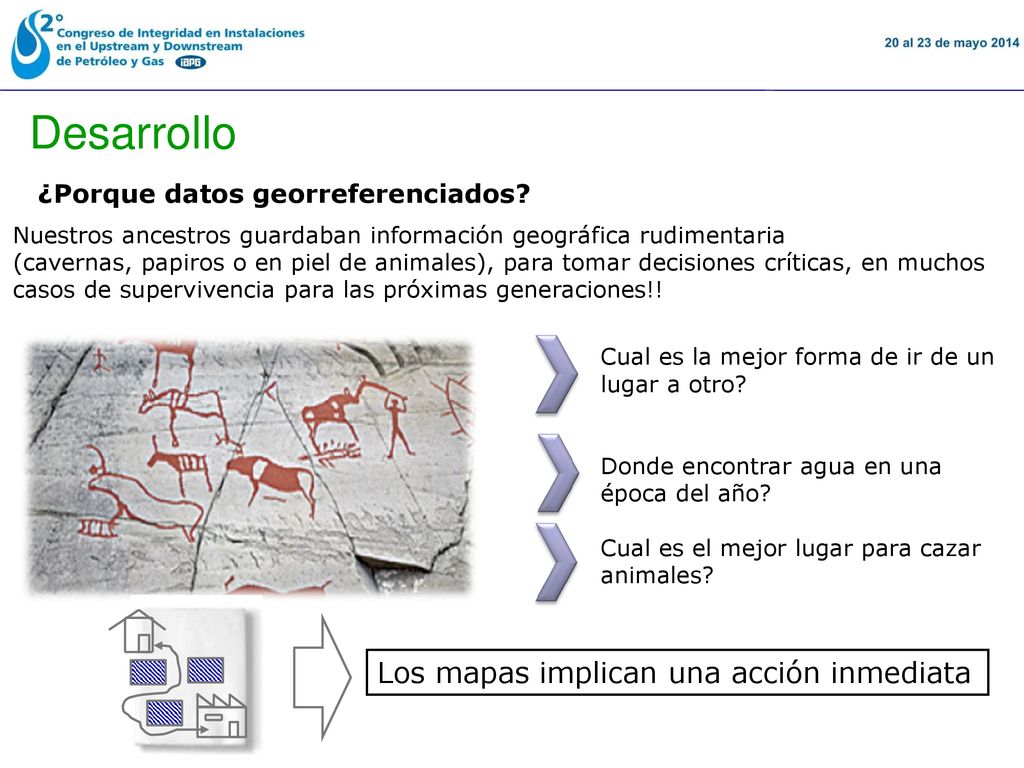

16 November 2018 Desarrollo ¿Porque datos georreferenciados? Nuestros ancestros guardaban información geográfica rudimentaria (cavernas, papiros o en piel de animales), para tomar decisiones críticas, en muchos casos de supervivencia para las próximas generaciones!! Cual es la mejor forma de ir de un lugar a otro? Donde encontrar agua en una época del año? Cual es el mejor lugar para cazar animales? Los mapas implican una acción inmediata

5 Desarrollo ¿Cómo se integran los datos georreferenciados?

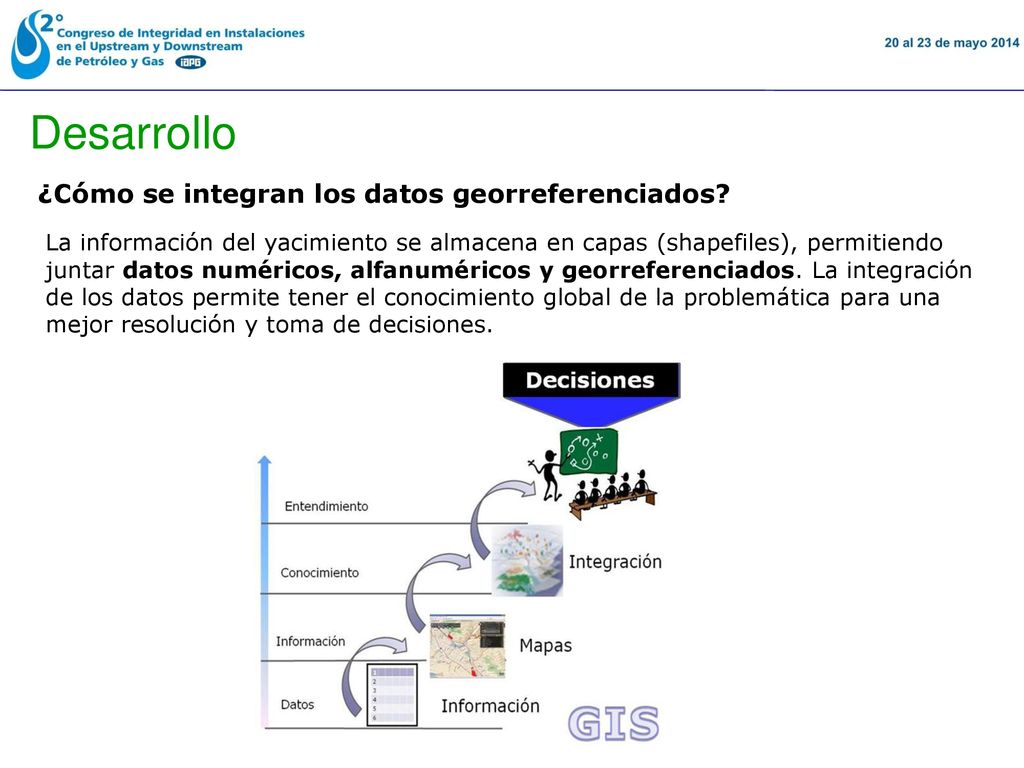

16 November 2018 Desarrollo ¿Cómo se integran los datos georreferenciados? La información del yacimiento se almacena en capas (shapefiles), permitiendo juntar datos numéricos, alfanuméricos y georreferenciados. La integración de los datos permite tener el conocimiento global de la problemática para una mejor resolución y toma de decisiones.

6 Desarrollo ¿Porque una base georreferenciada?

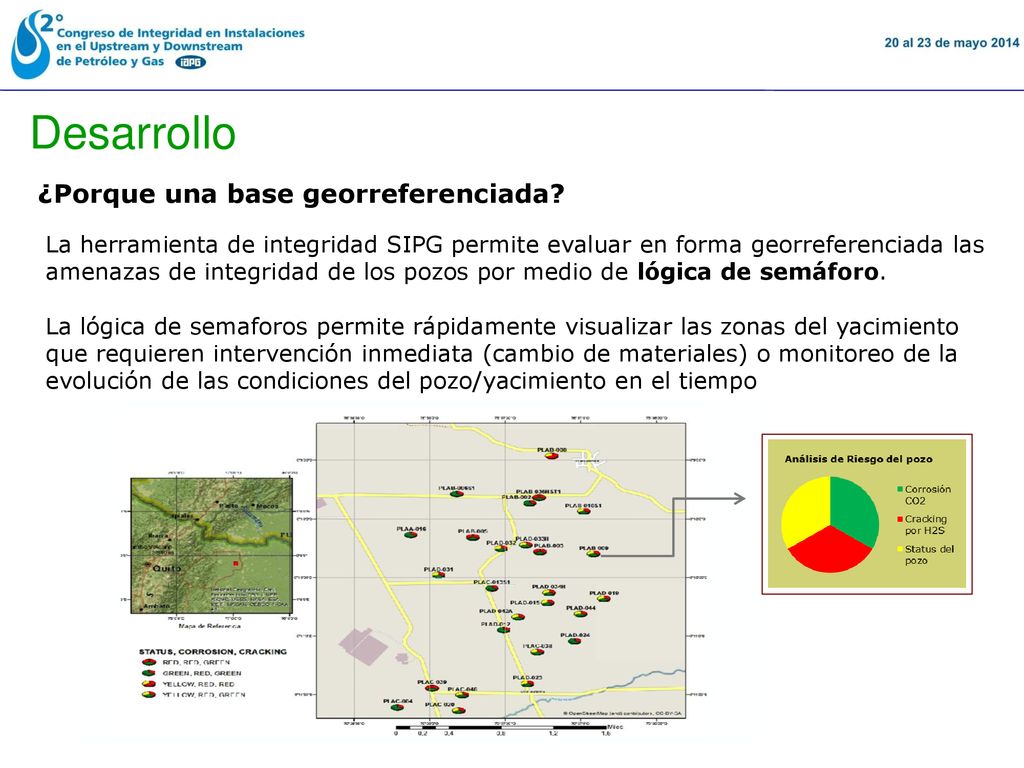

16 November 2018 Desarrollo ¿Porque una base georreferenciada? La herramienta de integridad SIPG permite evaluar en forma georreferenciada las amenazas de integridad de los pozos por medio de lógica de semáforo. La lógica de semaforos permite rápidamente visualizar las zonas del yacimiento que requieren intervención inmediata (cambio de materiales) o monitoreo de la evolución de las condiciones del pozo/yacimiento en el tiempo

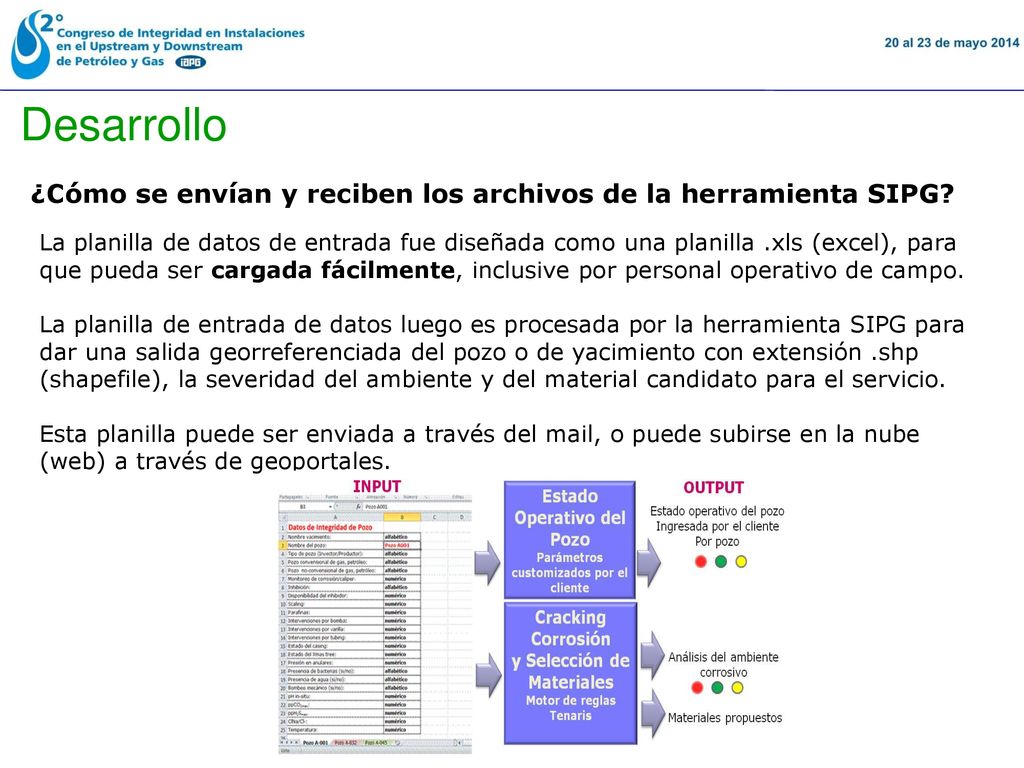

7 16 November 2018 Desarrollo ¿Cómo se envían y reciben los archivos de la herramienta SIPG? La planilla de datos de entrada fue diseñada como una planilla .xls (excel), para que pueda ser cargada fácilmente, inclusive por personal operativo de campo. La planilla de entrada de datos luego es procesada por la herramienta SIPG para dar una salida georreferenciada del pozo o de yacimiento con extensión .shp (shapefile), la severidad del ambiente y del material candidato para el servicio. Esta planilla puede ser enviada a través del mail, o puede subirse en la nube (web) a través de geoportales.

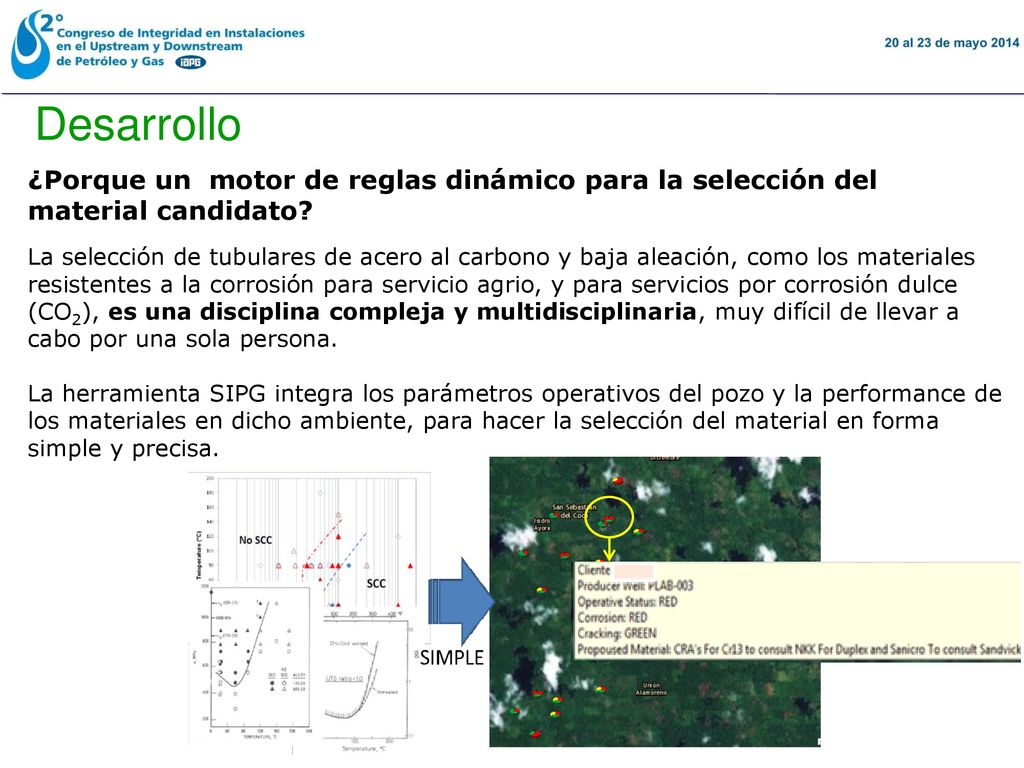

8 16 November 2018 Desarrollo ¿Porque un motor de reglas dinámico para la selección del material candidato? La selección de tubulares de acero al carbono y baja aleación, como los materiales resistentes a la corrosión para servicio agrio, y para servicios por corrosión dulce (CO2), es una disciplina compleja y multidisciplinaria, muy difícil de llevar a cabo por una sola persona. La herramienta SIPG integra los parámetros operativos del pozo y la performance de los materiales en dicho ambiente, para hacer la selección del material en forma simple y precisa.

9 16 November 2018 Desarrollo ¿Cual es el resultado del análisis de la herramienta SIPG en yacimientos agrios? El fenómeno conocido como agriamiento (souring reservoir), en los campos maduros trae aparejada no solo la problemática de corrosión localizada sino también el fenómeno conocido como fisuración ambiental en presencia de gas sulfhídrico (SSC). La herramienta SIPG permite analizar los pozos agrios y proponer materiales de acuerdo a la norma ISO 15156, parte 2 (aceros al carbono) y parte 3 (aceros resistentes a la corrosión).

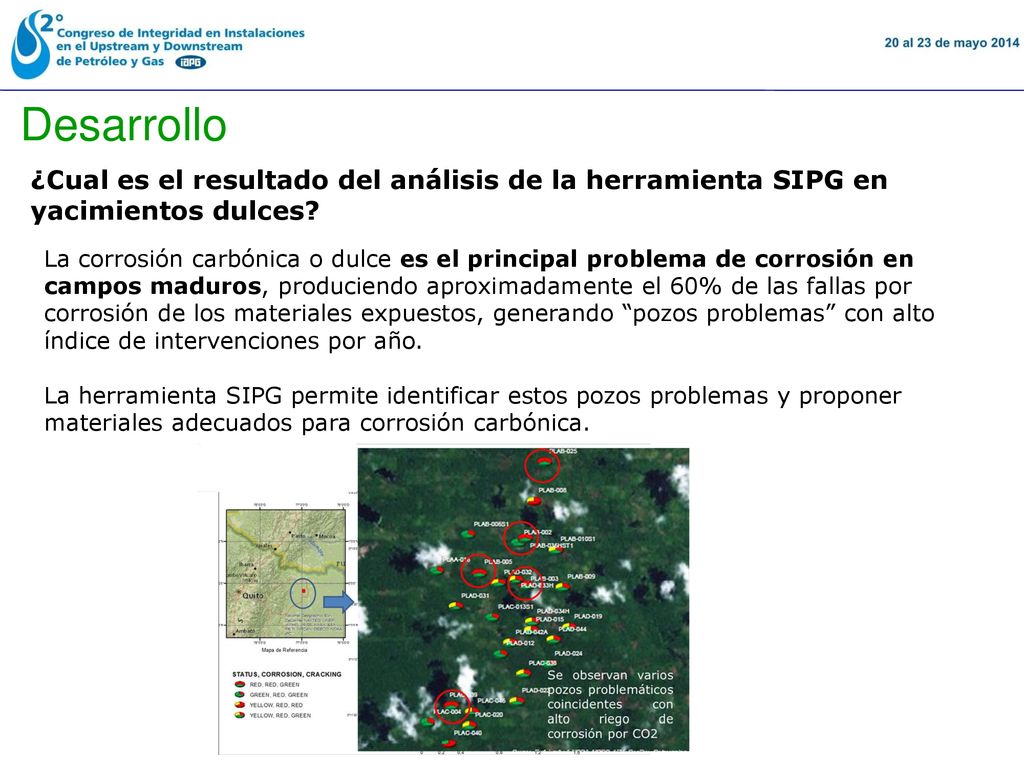

10 16 November 2018 Desarrollo ¿Cual es el resultado del análisis de la herramienta SIPG en yacimientos dulces? La corrosión carbónica o dulce es el principal problema de corrosión en campos maduros, produciendo aproximadamente el 60% de las fallas por corrosión de los materiales expuestos, generando “pozos problemas” con alto índice de intervenciones por año. La herramienta SIPG permite identificar estos pozos problemas y proponer materiales adecuados para corrosión carbónica.

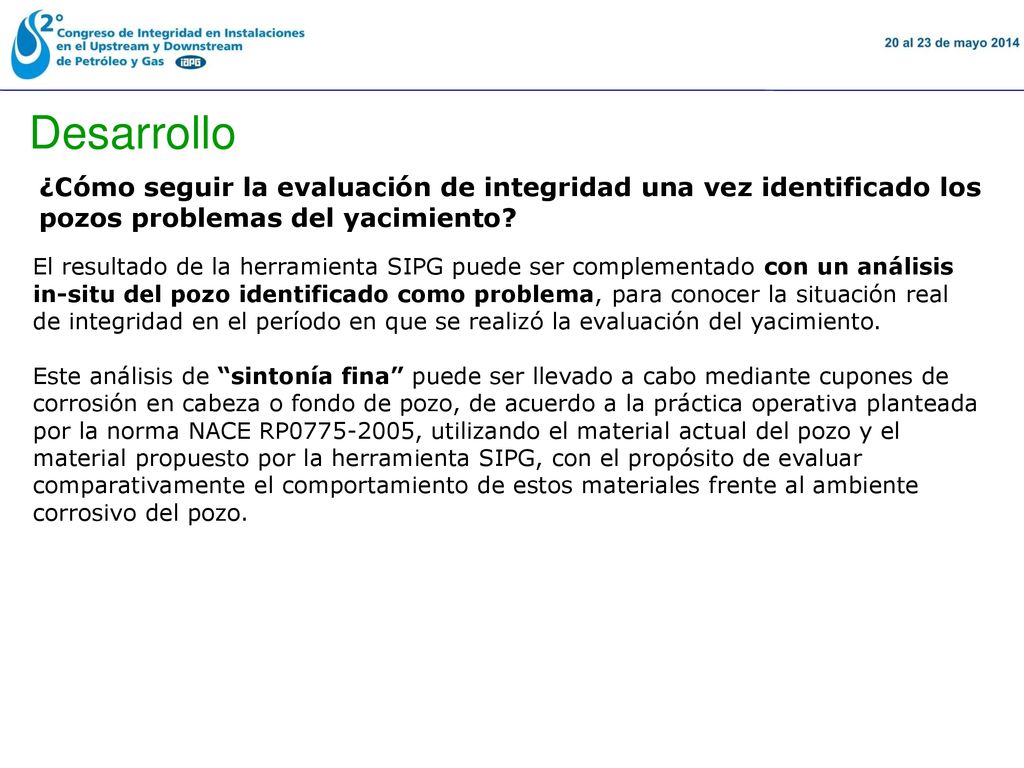

11 16 November 2018 Desarrollo ¿Cómo seguir la evaluación de integridad una vez identificado los pozos problemas del yacimiento? El resultado de la herramienta SIPG puede ser complementado con un análisis in-situ del pozo identificado como problema, para conocer la situación real de integridad en el período en que se realizó la evaluación del yacimiento. Este análisis de “sintonía fina” puede ser llevado a cabo mediante cupones de corrosión en cabeza o fondo de pozo, de acuerdo a la práctica operativa planteada por la norma NACE RP , utilizando el material actual del pozo y el material propuesto por la herramienta SIPG, con el propósito de evaluar comparativamente el comportamiento de estos materiales frente al ambiente corrosivo del pozo.

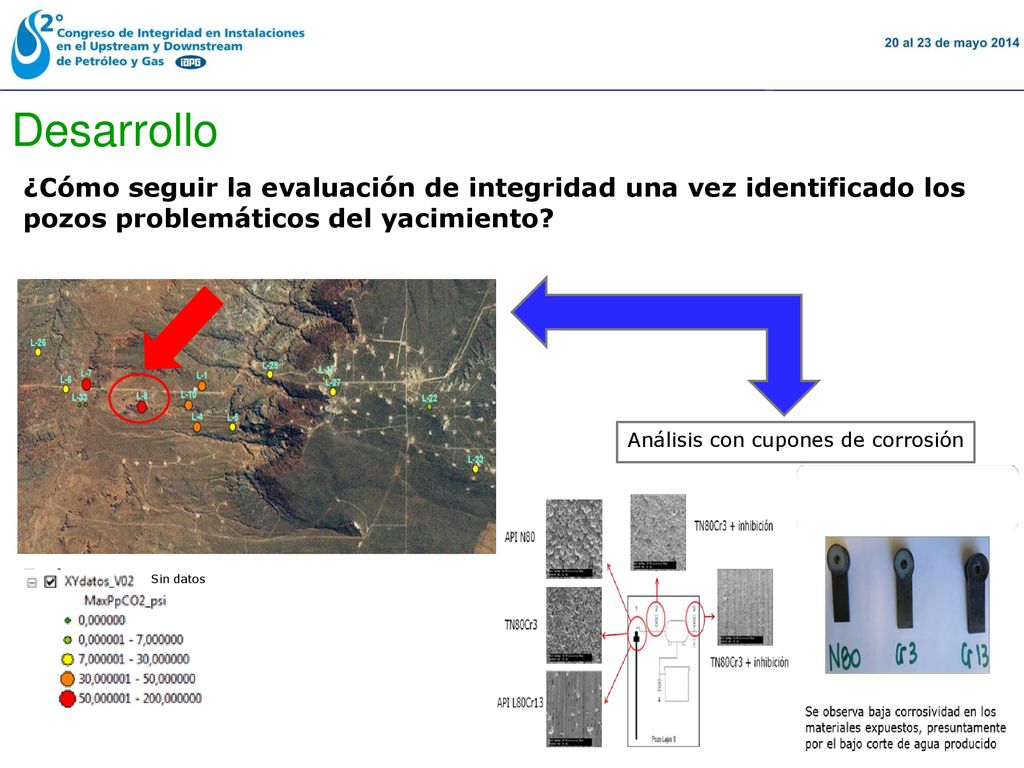

12 Desarrollo ¿Cómo seguir la evaluación de integridad una vez identificado los pozos problemáticos del yacimiento? Análisis con cupones de corrosión Sin datos

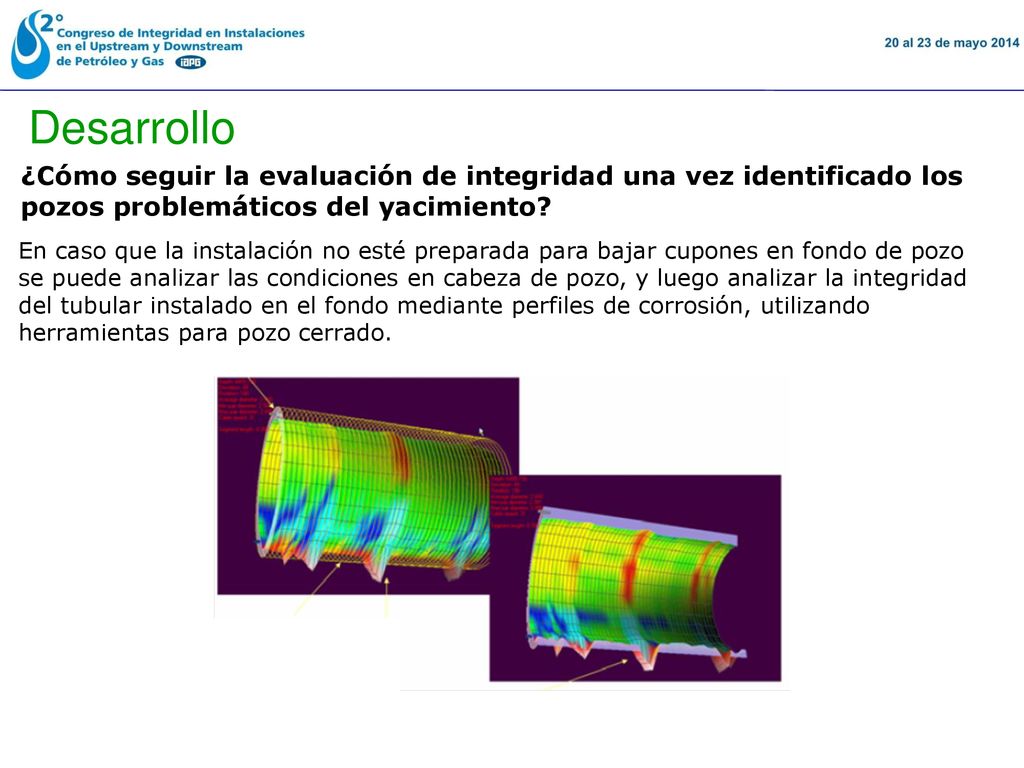

13 16 November 2018 Desarrollo ¿Cómo seguir la evaluación de integridad una vez identificado los pozos problemáticos del yacimiento? En caso que la instalación no esté preparada para bajar cupones en fondo de pozo se puede analizar las condiciones en cabeza de pozo, y luego analizar la integridad del tubular instalado en el fondo mediante perfiles de corrosión, utilizando herramientas para pozo cerrado.

14 16 November 2018 Conclusiones El sistema de análisis de integridad de pozos georreferenciado (SIPG) es una herramienta diseñada para mantener a un costo efectivo y seguro la producción de gas y petróleo durante la vida útil del pozo. La georreferenciación del yacimiento, con lógica de semáforos, permite visualizar rápidamente la severidad del ambiente de servicio versus el status operativo de los pozos, estableciendo el riesgo inherente en cada pozo y las medidas de monitoreo y de mitigación adecuadas para evitar recurrencia de los eventos. El motor de reglas dinámico para la selección de materiales candidatos permite una selección precisa y actualizada, evitando el trabajo engorroso de seleccionar por medio de nomogramas o información bibliográfica, que solo reflejan en forma “fotográfica” la ventana operativa del material, sin tener la actualización de los programas de investigación y desarrollo con resultados de campo y de laboratorio. Un correcto análisis de integridad de los pozos problemáticos en el tiempo permitirá extrapolar las medidas adoptadas en pozos con características similares.

15 16 November 2018 Preguntas??
