1 UNIVERSIDAD "ALONSO DE OJEDA"
Facultad de Ingenieria Escuela de Ingenieria Industrial ELECTIVA 2 Higiene y Seguridad Industrial II Profesor: Ing. Franklin Castellano Esp. en Protección y Seguridad Industrial

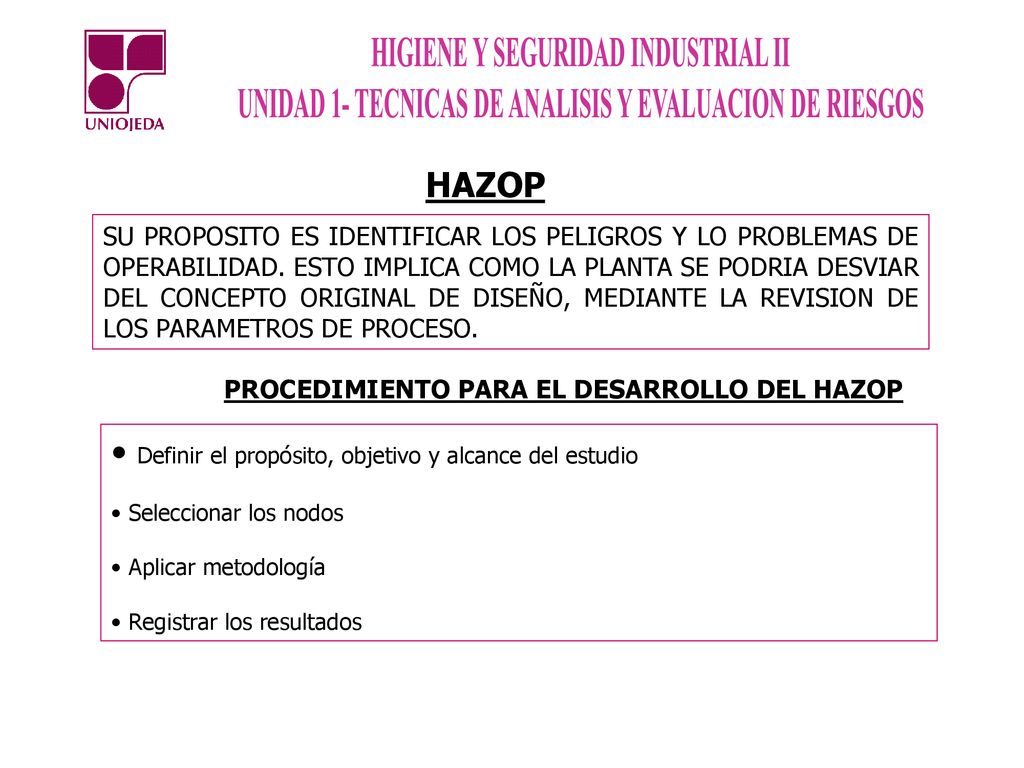

2 Definir el propósito, objetivo y alcance del estudio
HAZOP SU PROPOSITO ES IDENTIFICAR LOS PELIGROS Y LO PROBLEMAS DE OPERABILIDAD. ESTO IMPLICA COMO LA PLANTA SE PODRIA DESVIAR DEL CONCEPTO ORIGINAL DE DISEÑO, MEDIANTE LA REVISION DE LOS PARAMETROS DE PROCESO. PROCEDIMIENTO PARA EL DESARROLLO DEL HAZOP Definir el propósito, objetivo y alcance del estudio Seleccionar los nodos Aplicar metodología Registrar los resultados

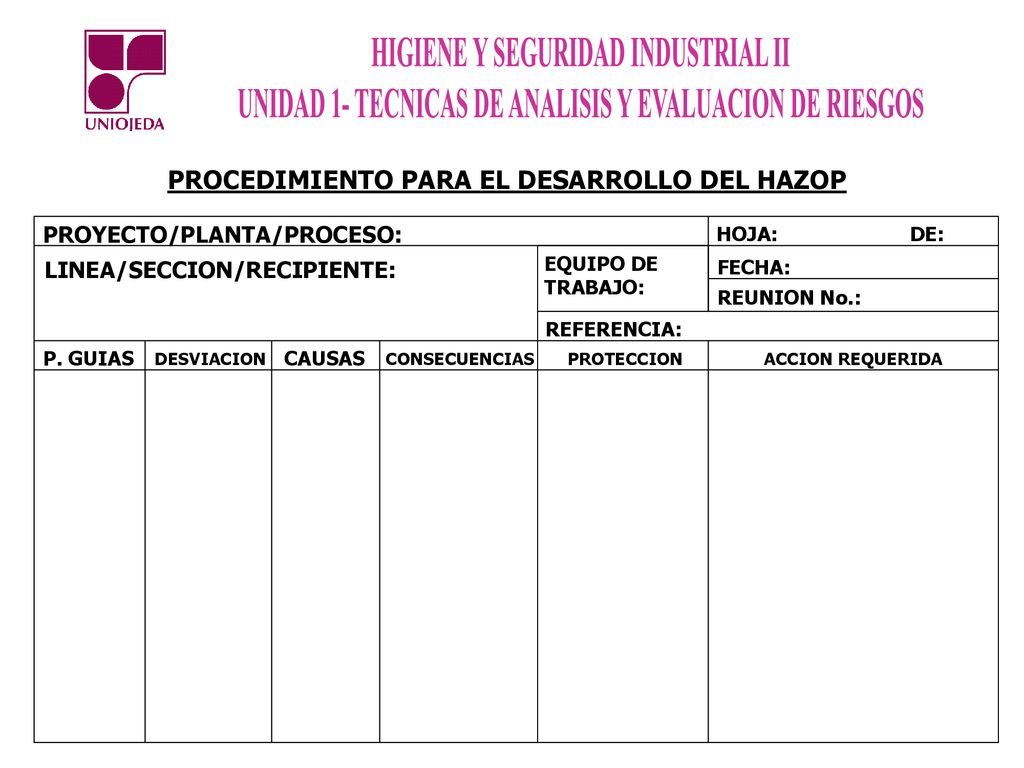

3 PROCEDIMIENTO PARA EL DESARROLLO DEL HAZOP
PROYECTO/PLANTA/PROCESO: LINEA/SECCION/RECIPIENTE: EQUIPO DE TRABAJO: HOJA: DE: FECHA: REUNION No.: REFERENCIA: P. GUIAS DESVIACION CAUSAS CONSECUENCIAS PROTECCION ACCION REQUERIDA

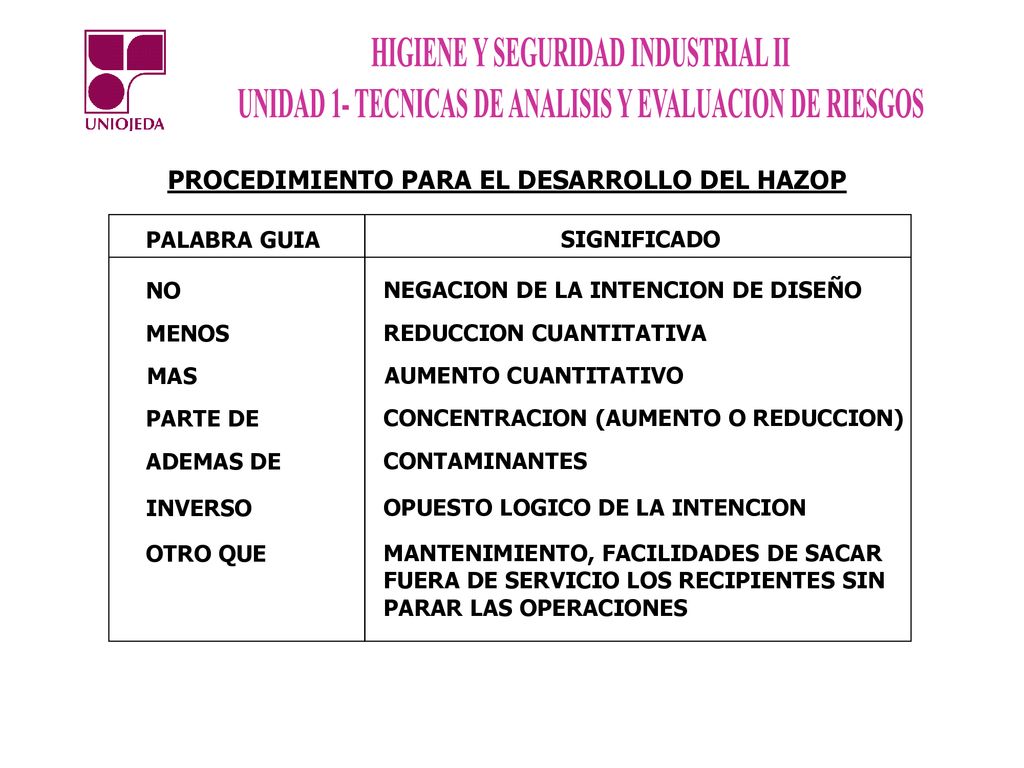

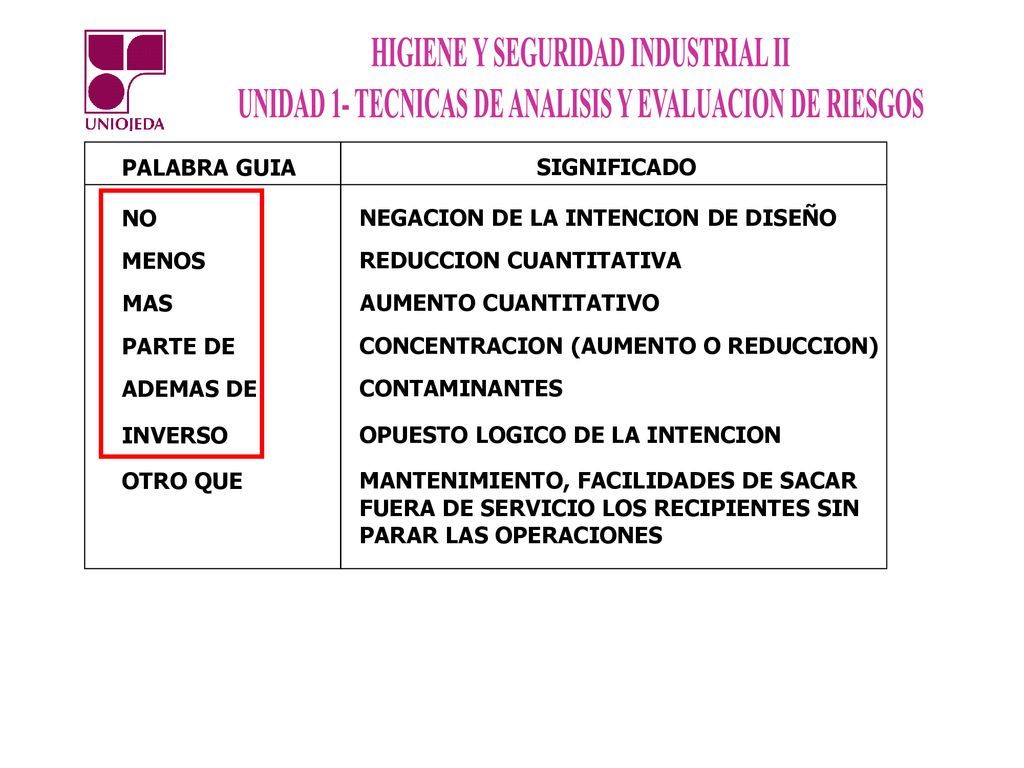

4 PROCEDIMIENTO PARA EL DESARROLLO DEL HAZOP
PALABRA GUIA SIGNIFICADO NO NEGACION DE LA INTENCION DE DISEÑO MENOS REDUCCION CUANTITATIVA MAS AUMENTO CUANTITATIVO PARTE DE CONCENTRACION (AUMENTO O REDUCCION) ADEMAS DE CONTAMINANTES INVERSO OPUESTO LOGICO DE LA INTENCION OTRO QUE MANTENIMIENTO, FACILIDADES DE SACAR FUERA DE SERVICIO LOS RECIPIENTES SIN PARAR LAS OPERACIONES

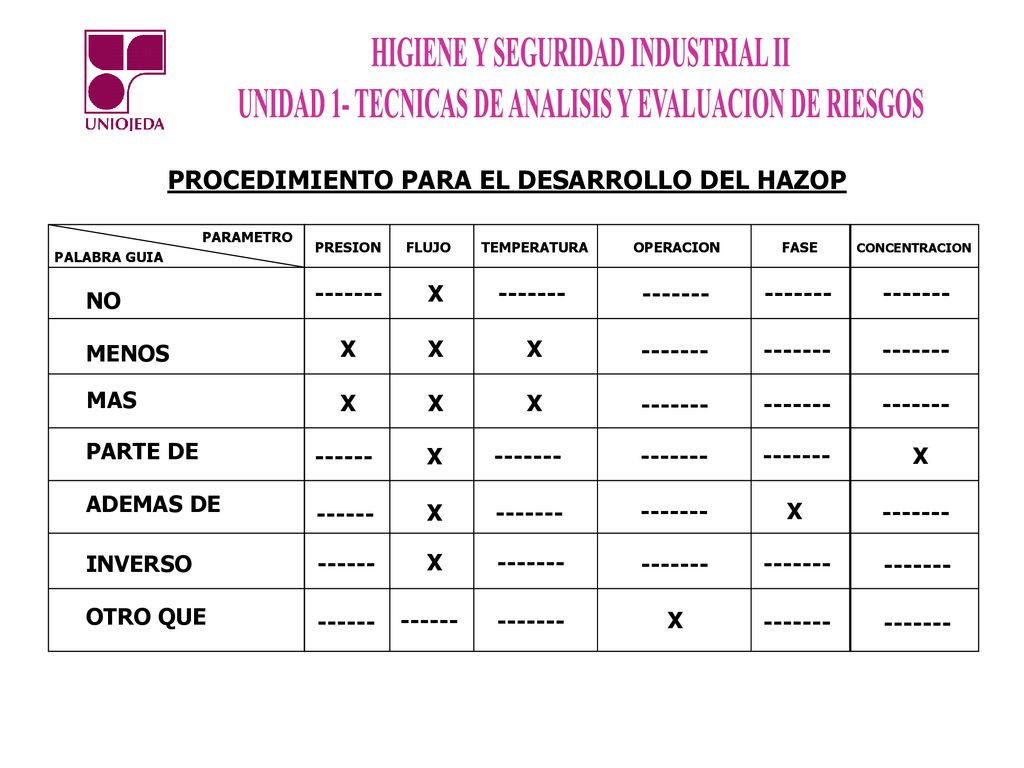

5 PROCEDIMIENTO PARA EL DESARROLLO DEL HAZOP
PALABRA GUIA NO MENOS MAS PARTE DE ADEMAS DE INVERSO OTRO QUE PRESION FLUJO TEMPERATURA FASE X CONCENTRACION ------ OPERACION PARAMETRO

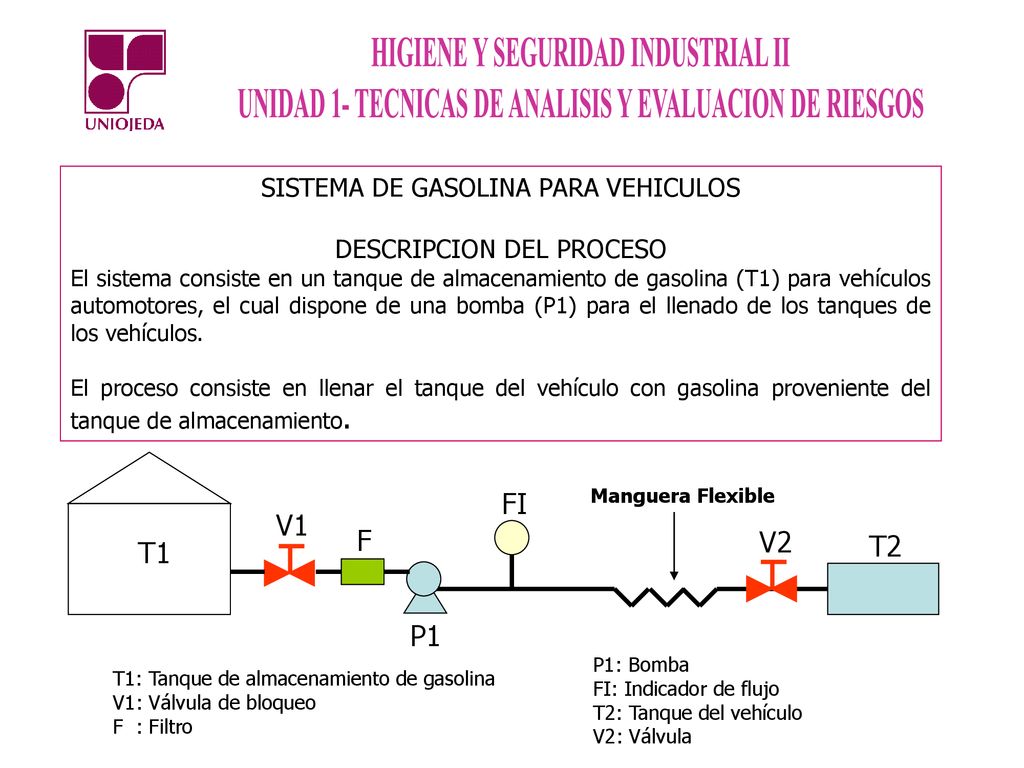

6 FI V1 F V2 T2 T1 P1 SISTEMA DE GASOLINA PARA VEHICULOS
DESCRIPCION DEL PROCESO El sistema consiste en un tanque de almacenamiento de gasolina (T1) para vehículos automotores, el cual dispone de una bomba (P1) para el llenado de los tanques de los vehículos. El proceso consiste en llenar el tanque del vehículo con gasolina proveniente del tanque de almacenamiento. FI Manguera Flexible V1 F V2 T1 T2 P1 P1: Bomba FI: Indicador de flujo T2: Tanque del vehículo V2: Válvula T1: Tanque de almacenamiento de gasolina V1: Válvula de bloqueo F : Filtro

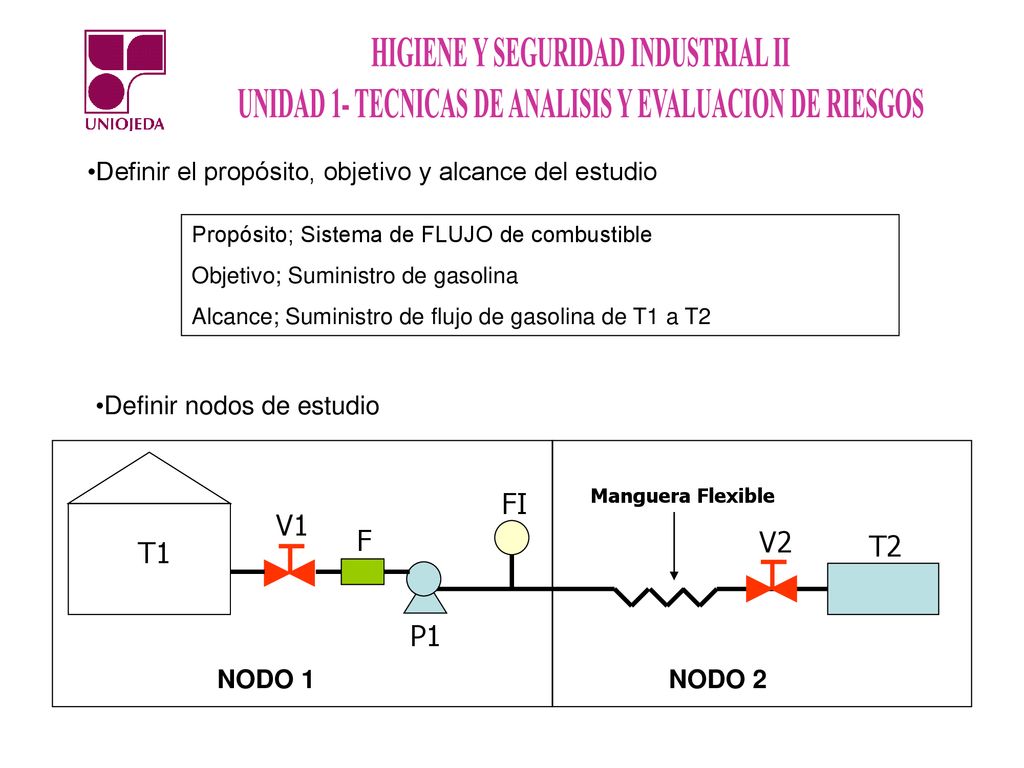

7 Definir el propósito, objetivo y alcance del estudio
Propósito; Sistema de FLUJO de combustible Objetivo; Suministro de gasolina Alcance; Suministro de flujo de gasolina de T1 a T2 Definir nodos de estudio NODO 1 NODO 2 T1 P1 V1 V2 F FI T2 Manguera Flexible

8 PALABRA GUIA SIGNIFICADO NO NEGACION DE LA INTENCION DE DISEÑO MENOS REDUCCION CUANTITATIVA MAS AUMENTO CUANTITATIVO PARTE DE CONCENTRACION (AUMENTO O REDUCCION) ADEMAS DE CONTAMINANTES INVERSO OPUESTO LOGICO DE LA INTENCION OTRO QUE MANTENIMIENTO, FACILIDADES DE SACAR FUERA DE SERVICIO LOS RECIPIENTES SIN PARAR LAS OPERACIONES

9 NODO1 Palabr guía Desviación Causa Consecuencia Protección
Acción requerida NO MENOS ADEMAS DE T1 VACIO V1 no funciona F no funciona P no funciona V1 falla P falla T1 Filtración Roto Falla supervisión Dañada Cerrada Tapado No conectada Obstruido No Gasolina en T2 Daño en P Perdidas económicas Tiempo de llenado de T2 mayor Gasolina contaminada en T2 Interruptor automático de energía que apague la bomba si no hay flujo Medidor de flujo Instalación de filtro extra Inspección Mantenimiento Adiestramiento Supervisión

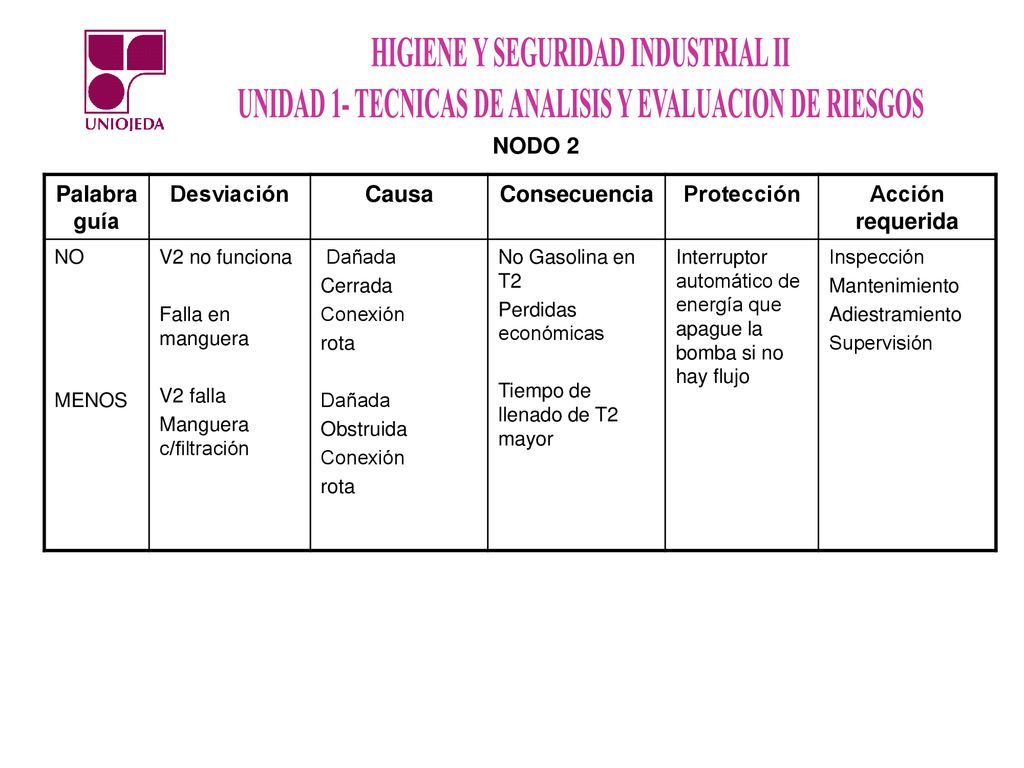

10 NODO 2 Palabra guía Desviación Causa Consecuencia Protección
Acción requerida NO MENOS V2 no funciona Falla en manguera V2 falla Manguera c/filtración Dañada Cerrada Conexión rota Obstruida No Gasolina en T2 Perdidas económicas Tiempo de llenado de T2 mayor Interruptor automático de energía que apague la bomba si no hay flujo Inspección Mantenimiento Adiestramiento Supervisión

11 ¿QUE PASARIA SI? (WHAT IF?) CARACTERISTICAS DE LA TECNICA
ESTA TECNICA PROVEE UNA REVISION SITEMATICA DEL PROCESO A FIN DE IDENTIFICAR LOS EVENTOS POTENCIALES DE FALLAS MECANICAS Y/O ERRORES. CARACTERISTICAS DE LA TECNICA Predictivo Grupo de trabajo interdisciplinario con experiencia en el proceso Aplicable a todas las etapas de la instalación Revisión sistemática del proceso Identifica fallas mecánicas y/o errores humanos Previene accidentes

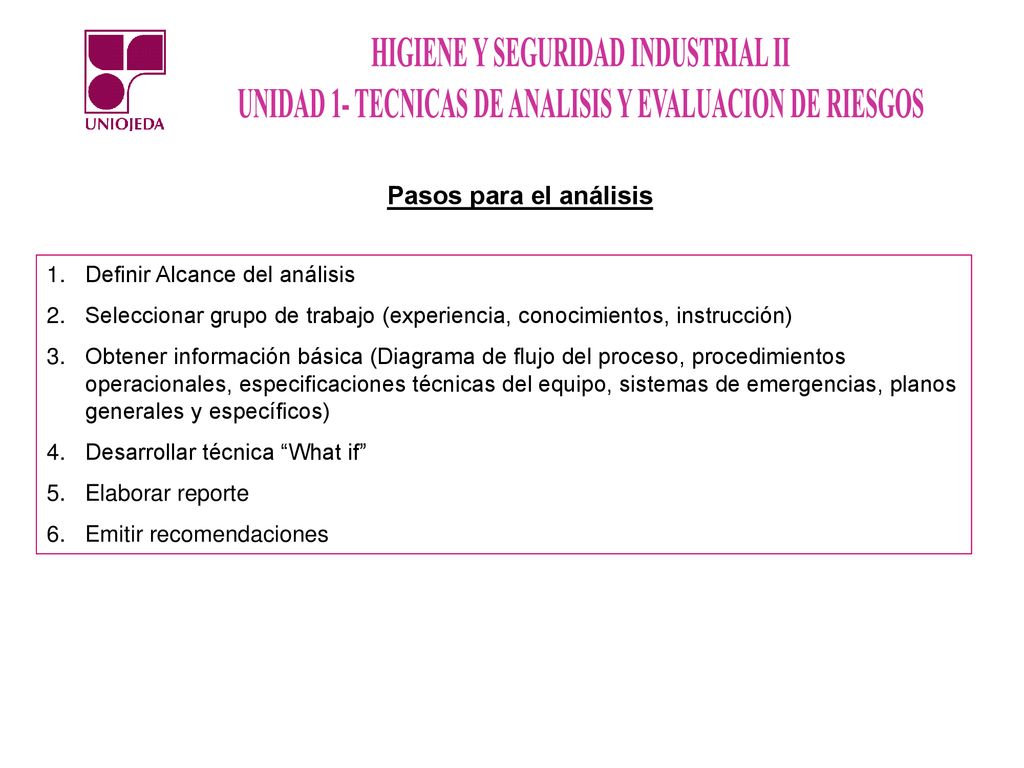

12 Pasos para el análisis Definir Alcance del análisis
Seleccionar grupo de trabajo (experiencia, conocimientos, instrucción) Obtener información básica (Diagrama de flujo del proceso, procedimientos operacionales, especificaciones técnicas del equipo, sistemas de emergencias, planos generales y específicos) Desarrollar técnica “What if” Elaborar reporte Emitir recomendaciones

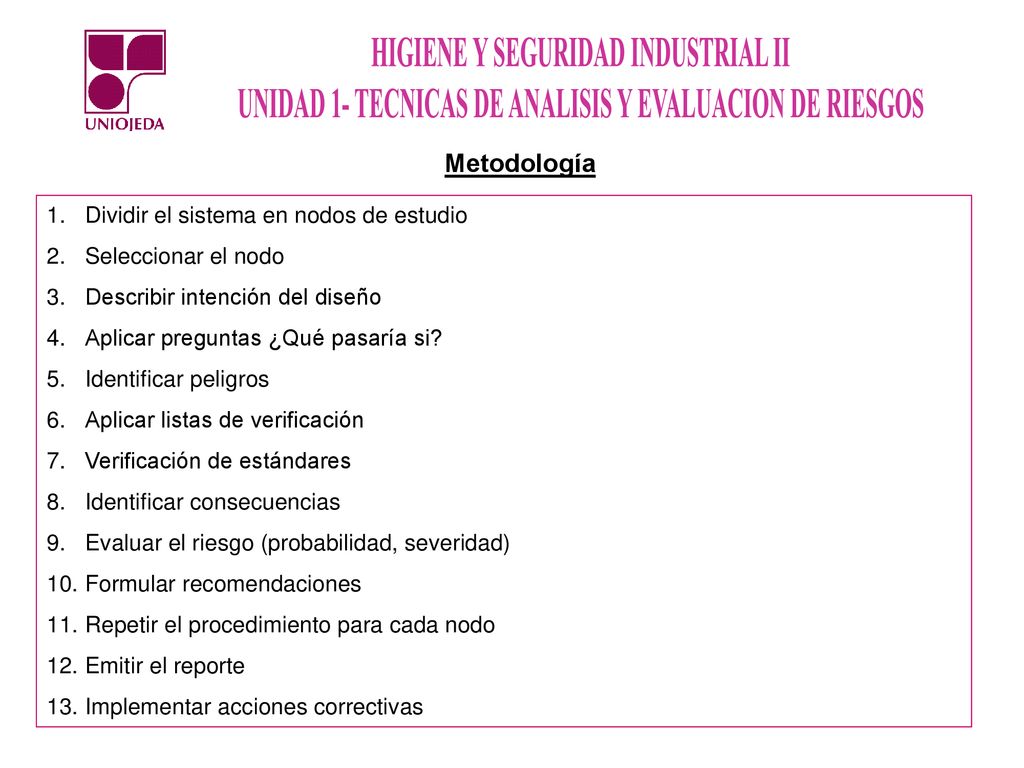

13 Metodología Dividir el sistema en nodos de estudio Seleccionar el nodo
Describir intención del diseño Aplicar preguntas ¿Qué pasaría si? Identificar peligros Aplicar listas de verificación Verificación de estándares Identificar consecuencias Evaluar el riesgo (probabilidad, severidad) Formular recomendaciones Repetir el procedimiento para cada nodo Emitir el reporte Implementar acciones correctivas

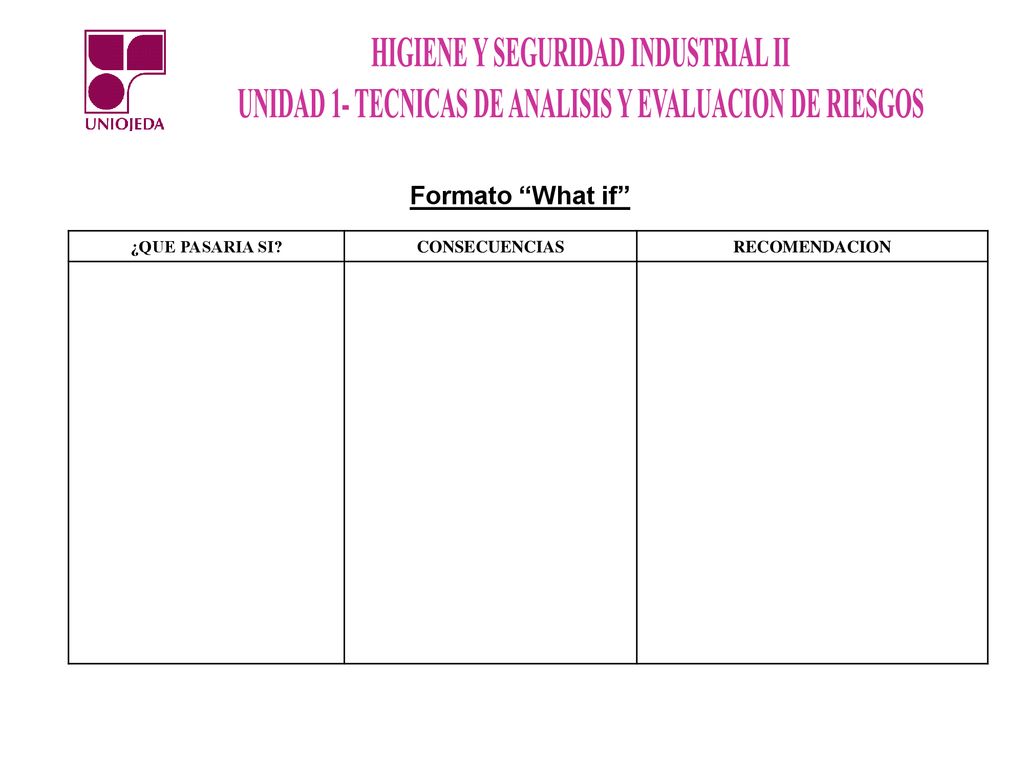

14 Formato “What if” ¿QUE PASARIA SI? CONSECUENCIAS RECOMENDACION

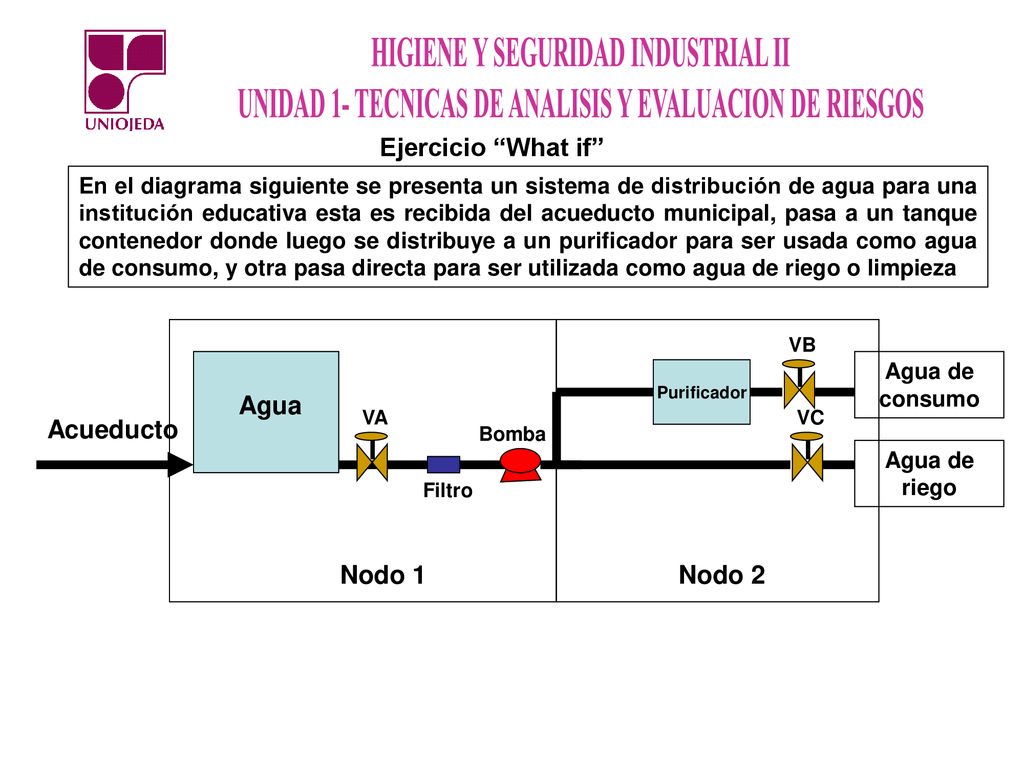

15 Ejercicio “What if” Nodo 1 Nodo 2 Agua Acueducto
En el diagrama siguiente se presenta un sistema de distribución de agua para una institución educativa esta es recibida del acueducto municipal, pasa a un tanque contenedor donde luego se distribuye a un purificador para ser usada como agua de consumo, y otra pasa directa para ser utilizada como agua de riego o limpieza Nodo 1 Nodo 2 Purificador Agua Filtro Bomba VA VB VC Agua de consumo Agua de riego Acueducto

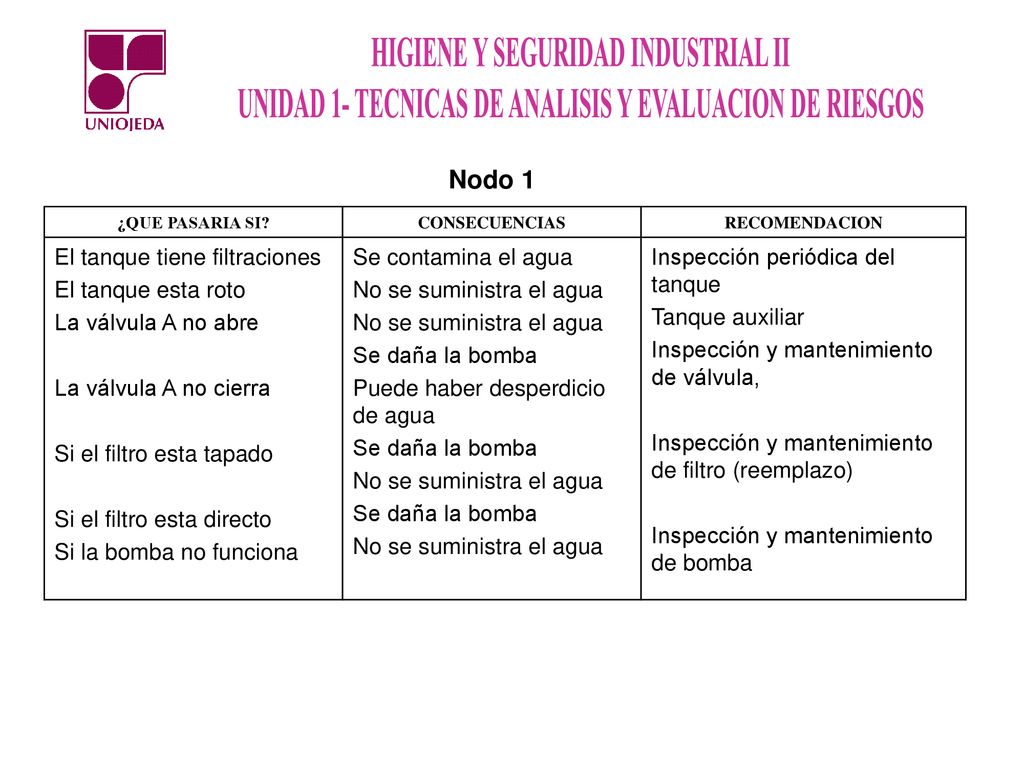

16 Nodo 1 El tanque tiene filtraciones El tanque esta roto
¿QUE PASARIA SI? CONSECUENCIAS RECOMENDACION El tanque tiene filtraciones El tanque esta roto La válvula A no abre La válvula A no cierra Si el filtro esta tapado Si el filtro esta directo Si la bomba no funciona Se contamina el agua No se suministra el agua Se daña la bomba Puede haber desperdicio de agua Inspección periódica del tanque Tanque auxiliar Inspección y mantenimiento de válvula, Inspección y mantenimiento de filtro (reemplazo) Inspección y mantenimiento de bomba

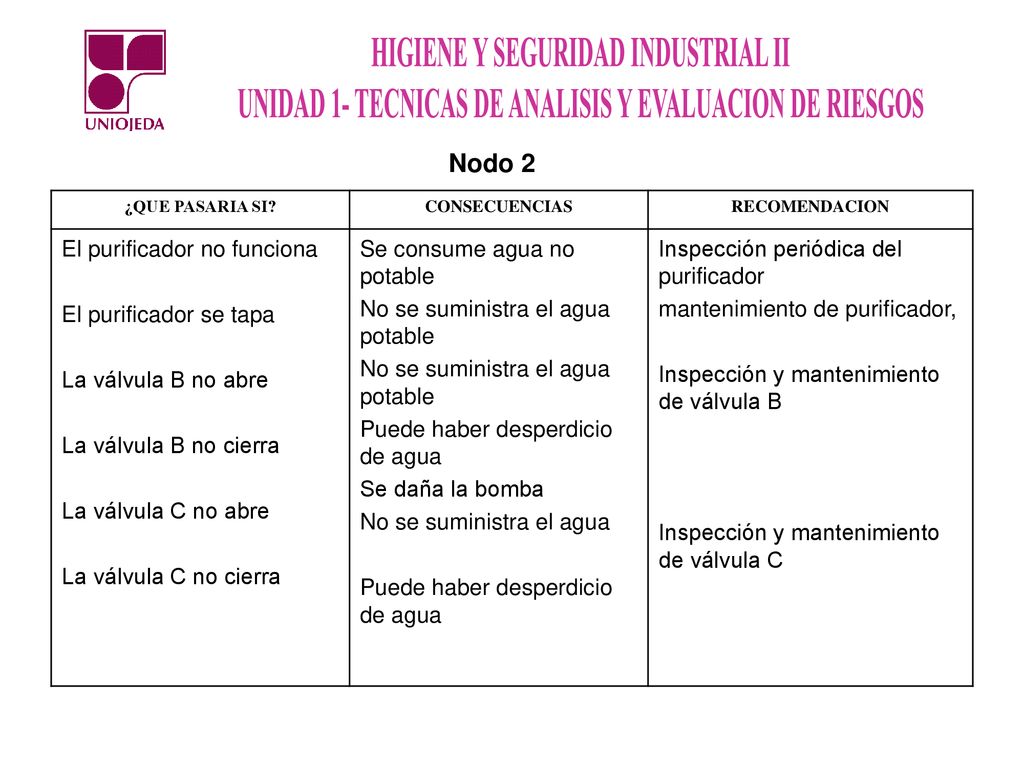

17 Nodo 2 El purificador no funciona El purificador se tapa
¿QUE PASARIA SI? CONSECUENCIAS RECOMENDACION El purificador no funciona El purificador se tapa La válvula B no abre La válvula B no cierra La válvula C no abre La válvula C no cierra Se consume agua no potable No se suministra el agua potable Puede haber desperdicio de agua Se daña la bomba No se suministra el agua Inspección periódica del purificador mantenimiento de purificador, Inspección y mantenimiento de válvula B Inspección y mantenimiento de válvula C
