1 INNOVACIÓN EN PROYECTOS DE TRANSMISIÓN CON CRITERIOS DE SOSTENIBILIDAD
VCONCIER-CO-DS1.3./17 DIEGO MAURICIO TAUTA RÚA ALEXANDER SANCHEZ OCAMPO, SANTIAGO AGUDELO CORTEZ, LUIS ALEJANDRO OLARTE ACEVEDO, SANTIAGO BUSTAMANTE MESA, DANIELA RENDON RAMOS EPM Área Desarrollo Sostenible

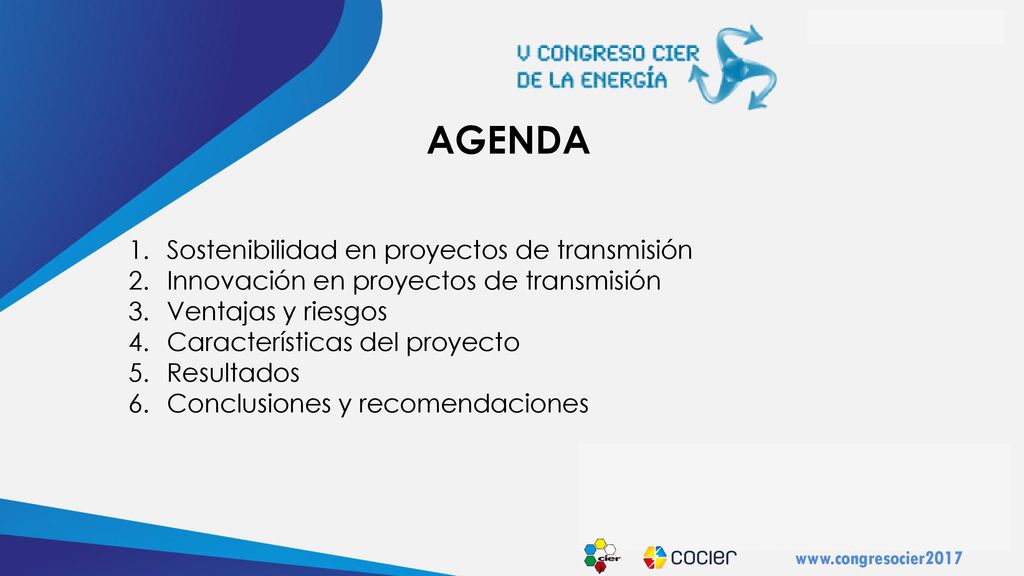

2 AGENDA Sostenibilidad en proyectos de transmisión
Innovación en proyectos de transmisión Ventajas y riesgos Características del proyecto Resultados Conclusiones y recomendaciones

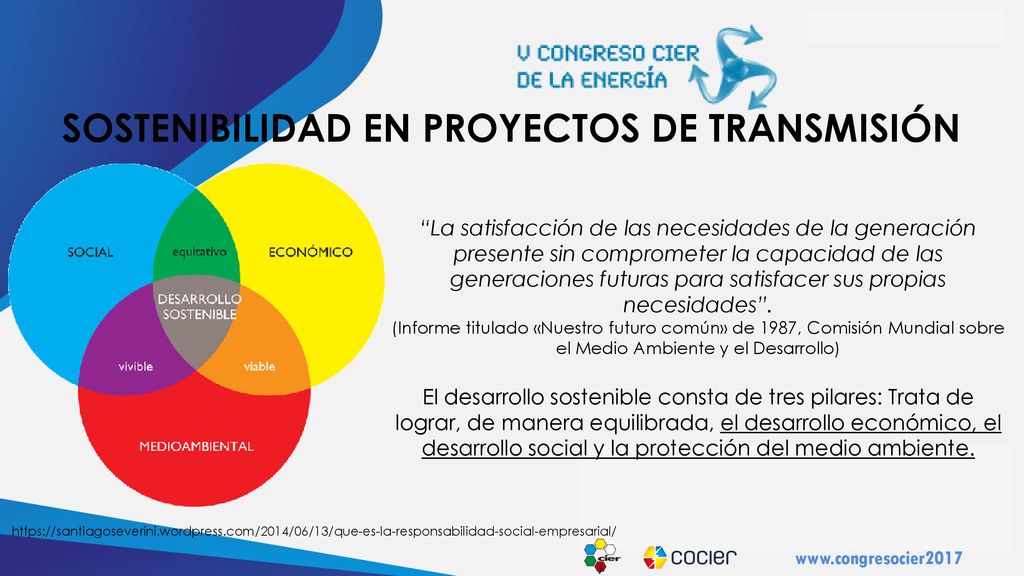

3 SOSTENIBILIDAD EN PROYECTOS DE TRANSMISIÓN
“La satisfacción de las necesidades de la generación presente sin comprometer la capacidad de las generaciones futuras para satisfacer sus propias necesidades”. (Informe titulado «Nuestro futuro común» de 1987, Comisión Mundial sobre el Medio Ambiente y el Desarrollo) El desarrollo sostenible consta de tres pilares: Trata de lograr, de manera equilibrada, el desarrollo económico, el desarrollo social y la protección del medio ambiente.

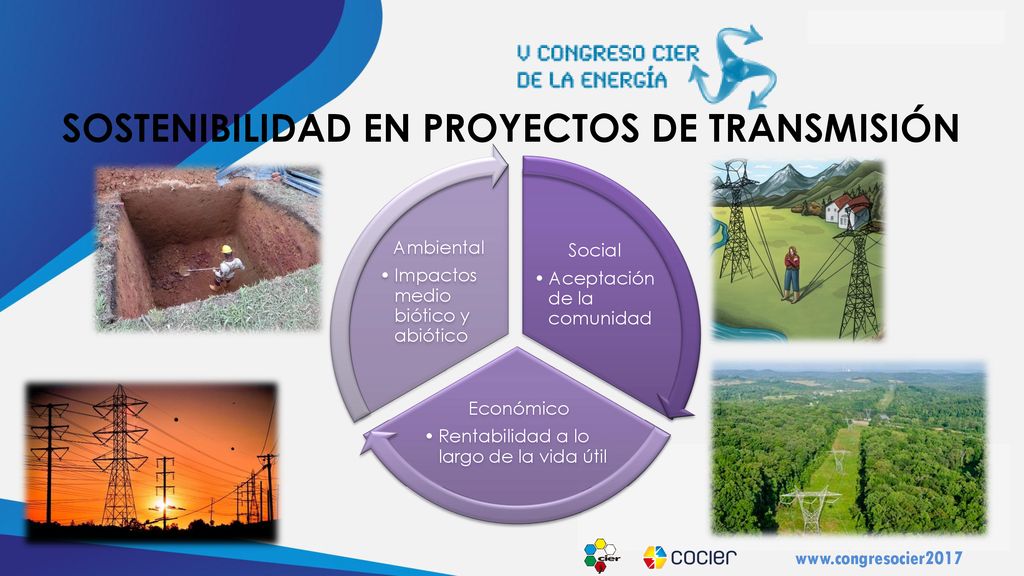

4 SOSTENIBILIDAD EN PROYECTOS DE TRANSMISIÓN
Social Aceptación de la comunidad Económico Rentabilidad a lo largo de la vida útil Ambiental Impactos medio biótico y abiótico

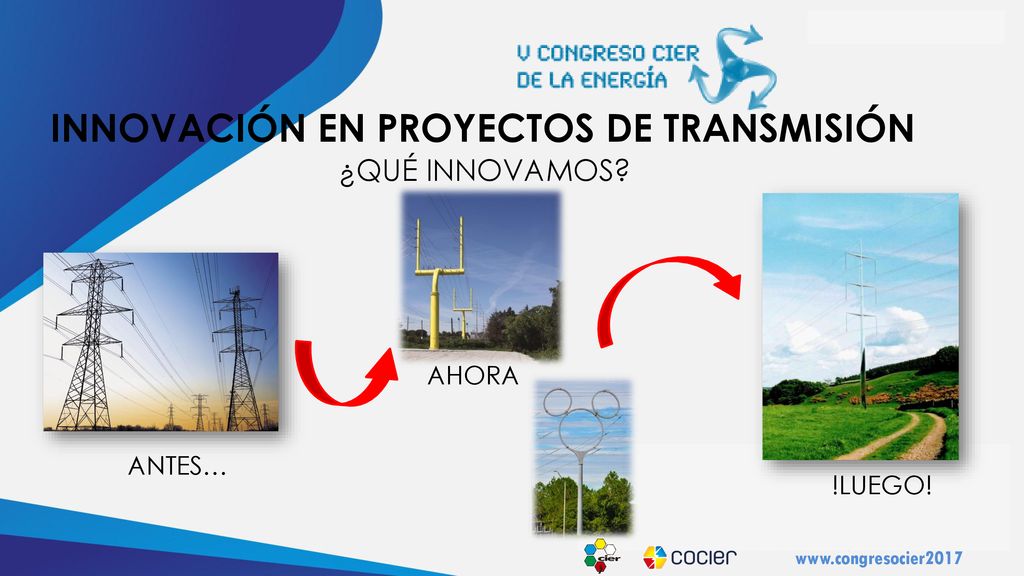

5 INNOVACIÓN EN PROYECTOS DE TRANSMISIÓN
¿QUÉ INNOVAMOS? AHORA ANTES… !LUEGO!

6 INNOVACIÓN EN PROYECTOS DE TRANSMISIÓN
¿CÓMO LO HACEMOS?

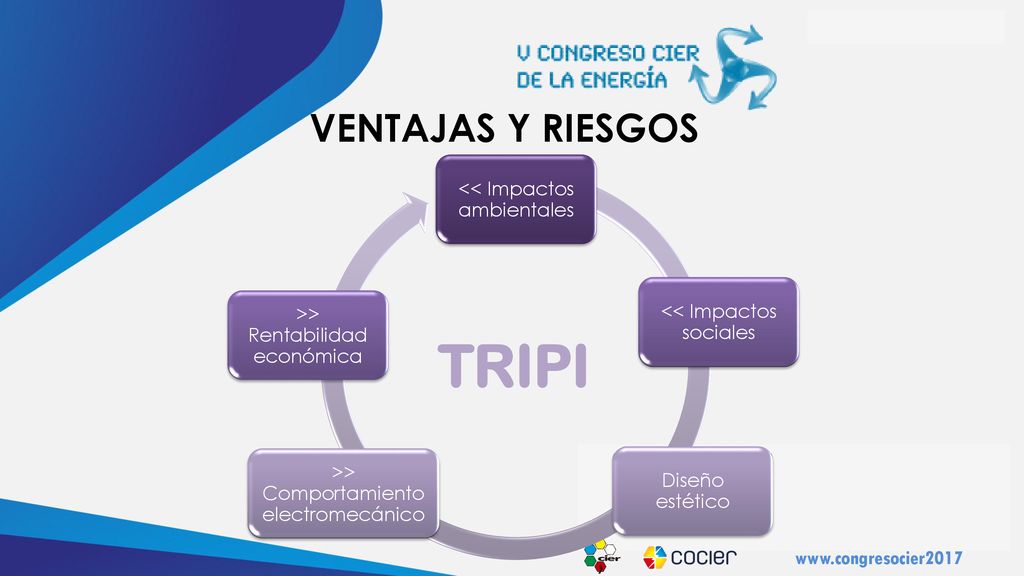

7 TRIPI VENTAJAS Y RIESGOS << Impactos ambientales
<< Impactos sociales Diseño estético >> Comportamiento electromecánico >> Rentabilidad económica TRIPI

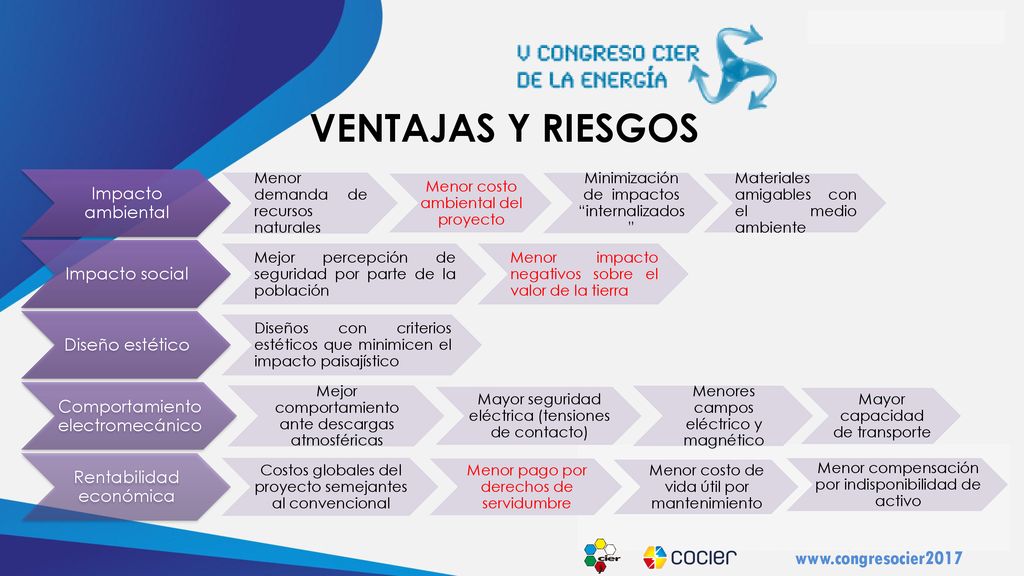

8 VENTAJAS Y RIESGOS Impacto ambiental Impacto social Diseño estético
Menor demanda de recursos naturales Menor costo ambiental del proyecto Minimización de impactos “internalizados” Materiales amigables con el medio ambiente Impacto social Mejor percepción de seguridad por parte de la población Menor impacto negativos sobre el valor de la tierra Diseño estético Diseños con criterios estéticos que minimicen el impacto paisajístico Comportamiento electromecánico Mejor comportamiento ante descargas atmosféricas Mayor seguridad eléctrica (tensiones de contacto) Menores campos eléctrico y magnético Mayor capacidad de transporte Rentabilidad económica Costos globales del proyecto semejantes al convencional Menor pago por derechos de servidumbre Menor costo de vida útil por mantenimiento Menor compensación por indisponibilidad de activo

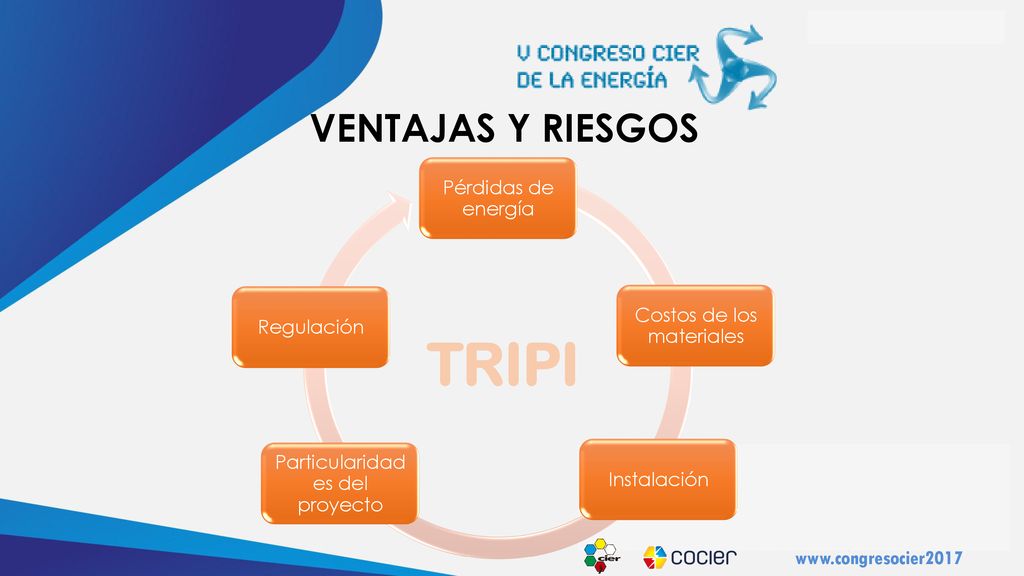

9 TRIPI VENTAJAS Y RIESGOS Pérdidas de energía Costos de los materiales
Instalación Particularidades del proyecto Regulación TRIPI

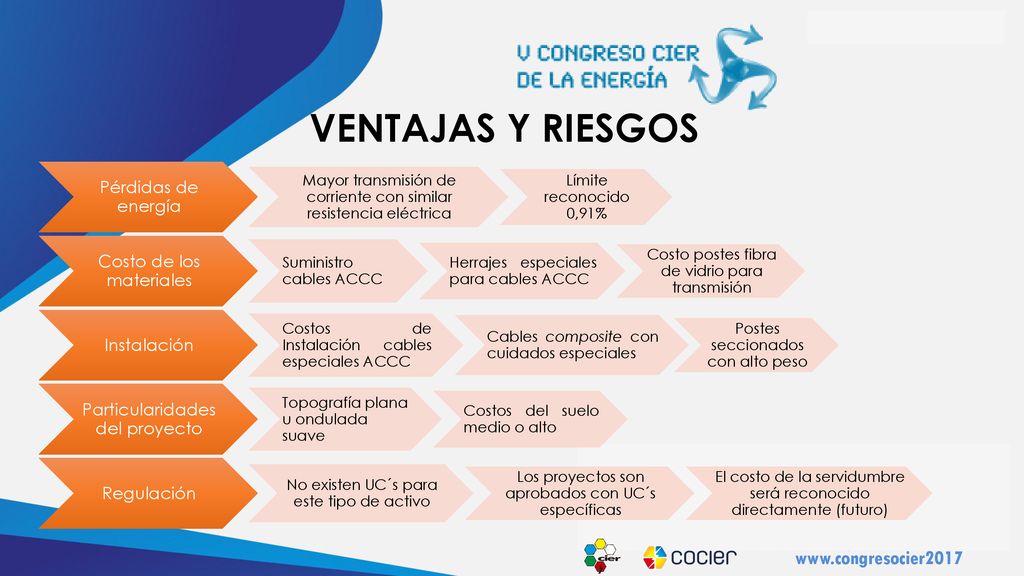

10 VENTAJAS Y RIESGOS Pérdidas de energía Costo de los materiales
Mayor transmisión de corriente con similar resistencia eléctrica Límite reconocido 0,91% Costo de los materiales Suministro cables ACCC Herrajes especiales para cables ACCC Costo postes fibra de vidrio para transmisión Instalación Costos de Instalación cables especiales ACCC Cables composite con cuidados especiales Postes seccionados con alto peso Particularidades del proyecto Topografía plana u ondulada suave Costos del suelo medio o alto Regulación No existen UC´s para este tipo de activo Los proyectos son aprobados con UC´s específicas El costo de la servidumbre será reconocido directamente (futuro)

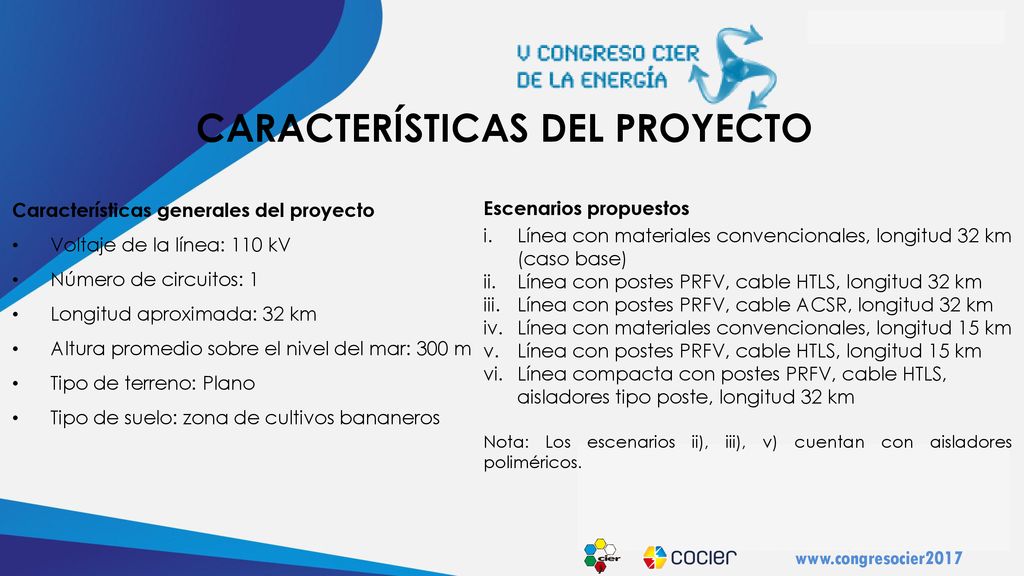

11 CARACTERÍSTICAS DEL PROYECTO
Características generales del proyecto Voltaje de la línea: 110 kV Número de circuitos: 1 Longitud aproximada: 32 km Altura promedio sobre el nivel del mar: 300 m Tipo de terreno: Plano Tipo de suelo: zona de cultivos bananeros Escenarios propuestos Línea con materiales convencionales, longitud 32 km (caso base) Línea con postes PRFV, cable HTLS, longitud 32 km Línea con postes PRFV, cable ACSR, longitud 32 km Línea con materiales convencionales, longitud 15 km Línea con postes PRFV, cable HTLS, longitud 15 km Línea compacta con postes PRFV, cable HTLS, aisladores tipo poste, longitud 32 km Nota: Los escenarios ii), iii), v) cuentan con aisladores poliméricos.

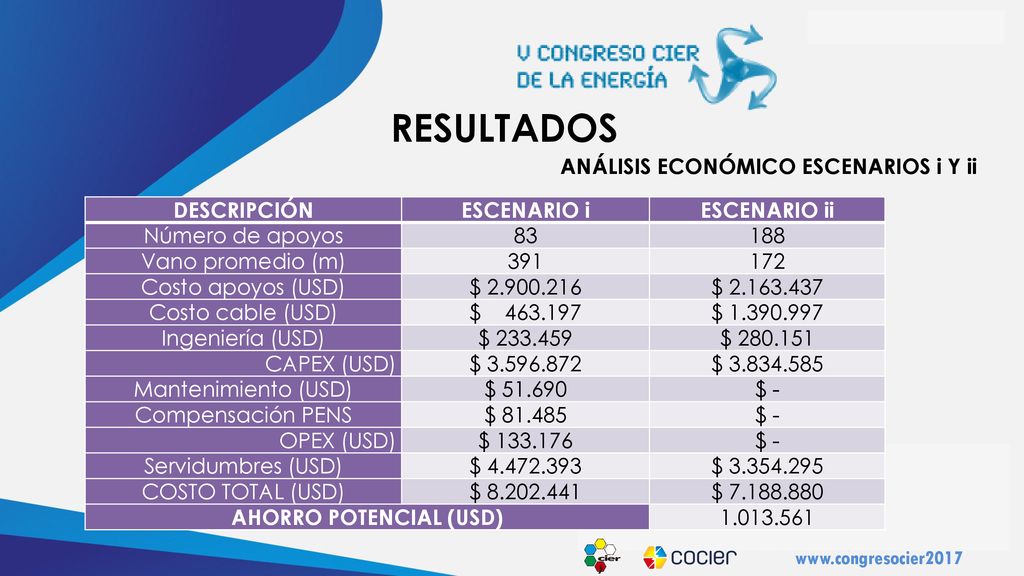

12 AHORRO POTENCIAL (USD)
RESULTADOS ANÁLISIS ECONÓMICO ESCENARIOS i Y ii DESCRIPCIÓN ESCENARIO i ESCENARIO ii Número de apoyos 83 188 Vano promedio (m) 391 172 Costo apoyos (USD) $ $ Costo cable (USD) $ $ Ingeniería (USD) $ $ CAPEX (USD) $ $ Mantenimiento (USD) $ $ - Compensación PENS $ OPEX (USD) $ Servidumbres (USD) $ $ COSTO TOTAL (USD) $ $ AHORRO POTENCIAL (USD)

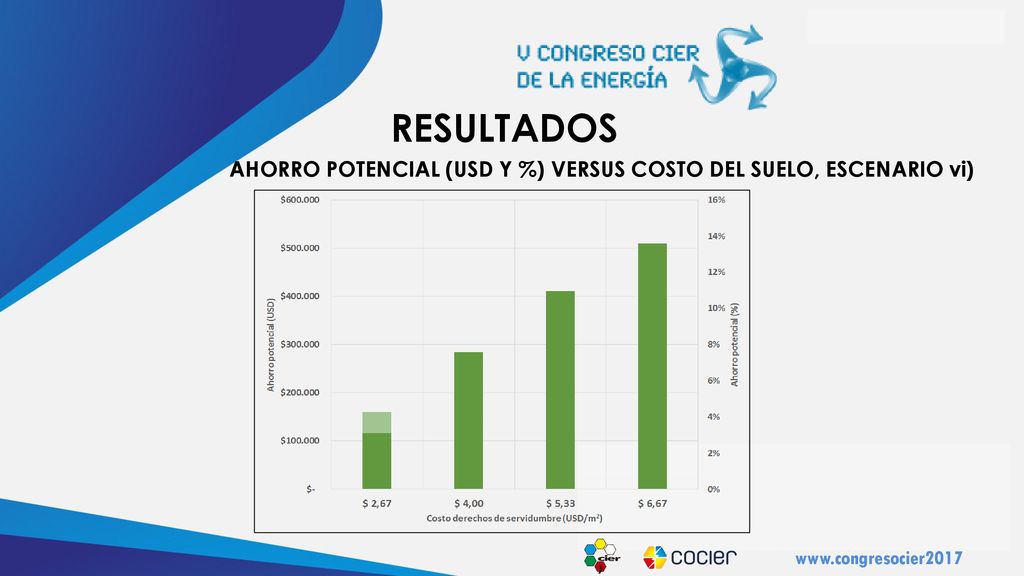

13 RESULTADOS AHORRO POTENCIAL (USD Y %) VERSUS COSTO DEL SUELO, ESCENARIO vi)

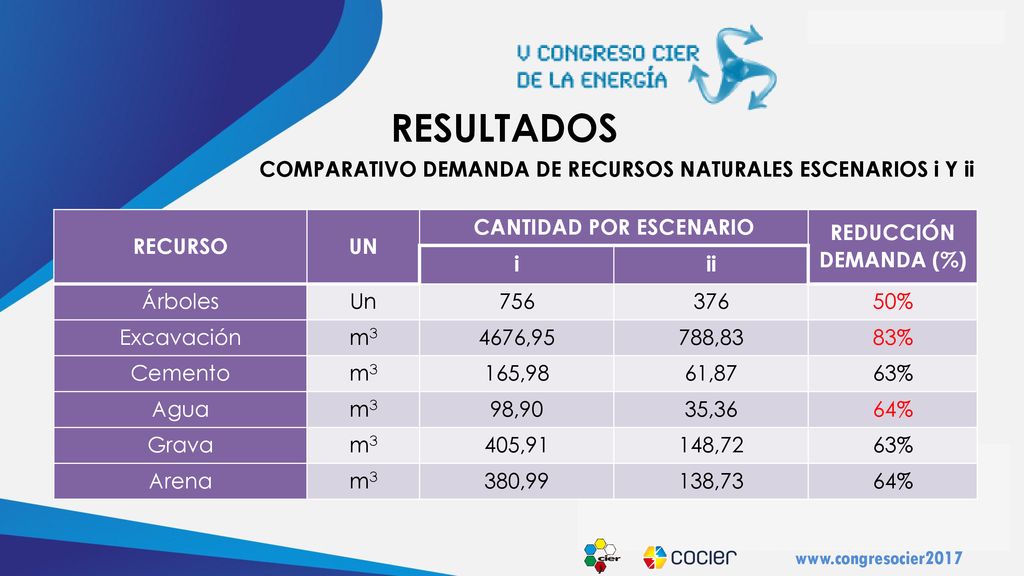

14 CANTIDAD POR ESCENARIO
RESULTADOS COMPARATIVO DEMANDA DE RECURSOS NATURALES ESCENARIOS i Y ii RECURSO UN CANTIDAD POR ESCENARIO REDUCCIÓN DEMANDA (%) i ii Árboles Un 756 376 50% Excavación m3 4676,95 788,83 83% Cemento 165,98 61,87 63% Agua 98,90 35,36 64% Grava 405,91 148,72 Arena 380,99 138,73

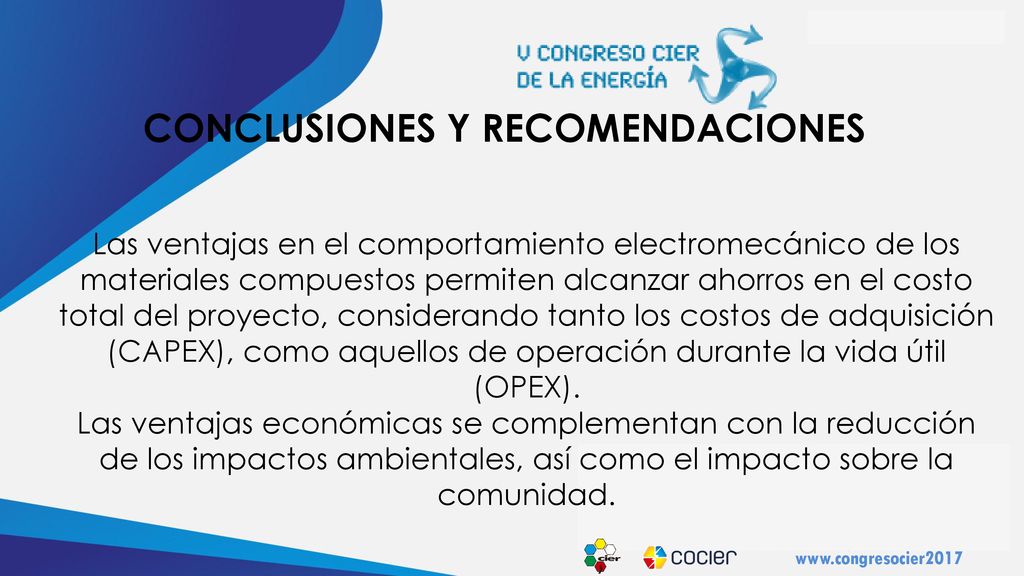

15 CONCLUSIONES Y RECOMENDACIONES
Las ventajas en el comportamiento electromecánico de los materiales compuestos permiten alcanzar ahorros en el costo total del proyecto, considerando tanto los costos de adquisición (CAPEX), como aquellos de operación durante la vida útil (OPEX). Las ventajas económicas se complementan con la reducción de los impactos ambientales, así como el impacto sobre la comunidad.

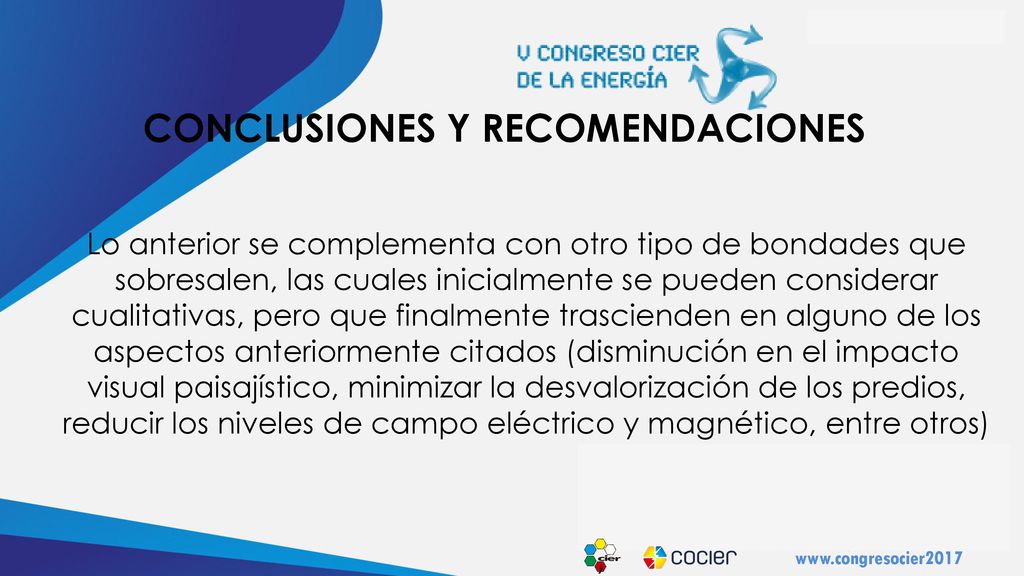

16 CONCLUSIONES Y RECOMENDACIONES
Lo anterior se complementa con otro tipo de bondades que sobresalen, las cuales inicialmente se pueden considerar cualitativas, pero que finalmente trascienden en alguno de los aspectos anteriormente citados (disminución en el impacto visual paisajístico, minimizar la desvalorización de los predios, reducir los niveles de campo eléctrico y magnético, entre otros)

17 CONCLUSIONES Y RECOMENDACIONES
Se recomienda que las empresas que desarrollan proyectos de transmisión, los analicen con una visión hacia la Innovación en Transmisión con Postes, Cables y Aisladores -TRIPI-, (por sus siglas en inglés), la cual bajo ciertas condiciones, no sólo materializa ventajas económicas, sino que aporta aspectos relevantes en relación con la minimización de impactos ambientales y sociales, lo cual obedece a la búsqueda de proyectos cada vez con mejores índices de sostenibilidad
