LA ELECTRICIDAD Y SUS APLICACIONES

Presentación del tema: "LA ELECTRICIDAD Y SUS APLICACIONES"— Transcripción de la presentación:

1 LA ELECTRICIDAD Y SUS APLICACIONES

2 ELECTRICIDAD I Parte 1. Electricidad 2. Corriente eléctrica
3. Magnitudes eléctricas 4. Ley de Ohm 2

3 1. LA ELECTRICIDAD Hoy en día necesitamos la electricidad para realizar casi todas nuestras actividades diarias.

4 Ejercicio 1. Realiza una lista de 10 objetos que empleen la energía eléctrica

5 ¿Qué es la electricidad
¿Qué es la electricidad? La electricidad engloba todos los fenómenos relacionados con las cargas eléctricas de los cuerpos.

6 La materia está formada por átomos, los cuales a su vez posee unas partículas más pequeñas con carga eléctrica: los electrones y protones Protónes Electrón Átomo

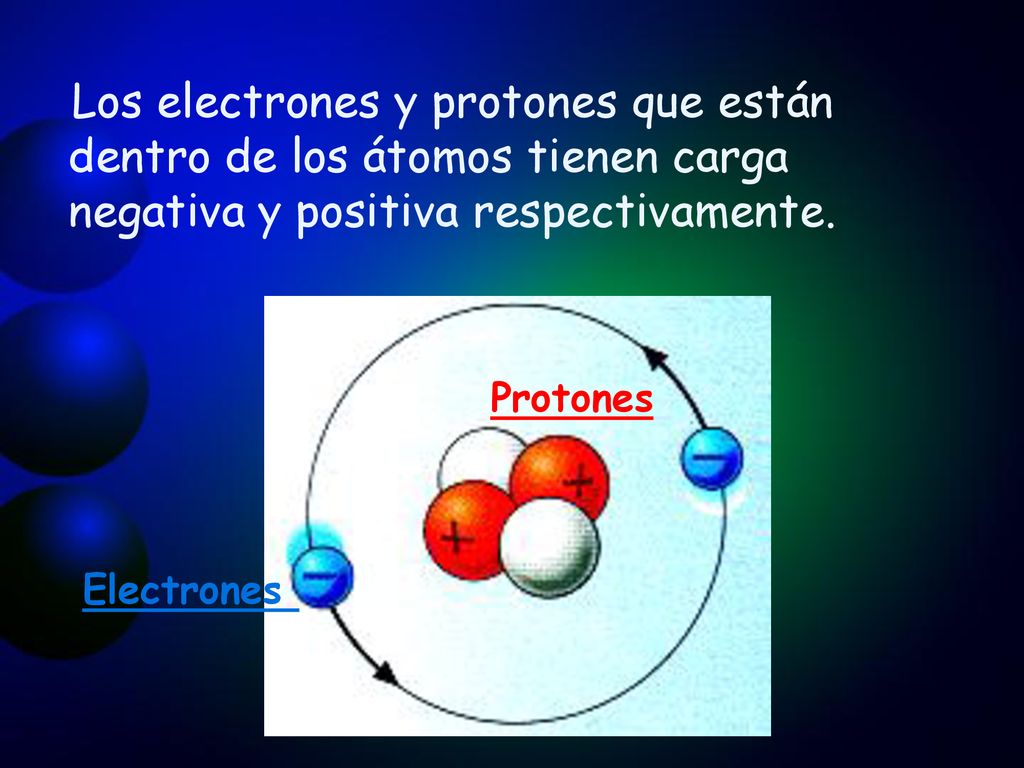

7 Los electrones y protones que están dentro de los átomos tienen carga negativa y positiva respectivamente. Protones Electrones

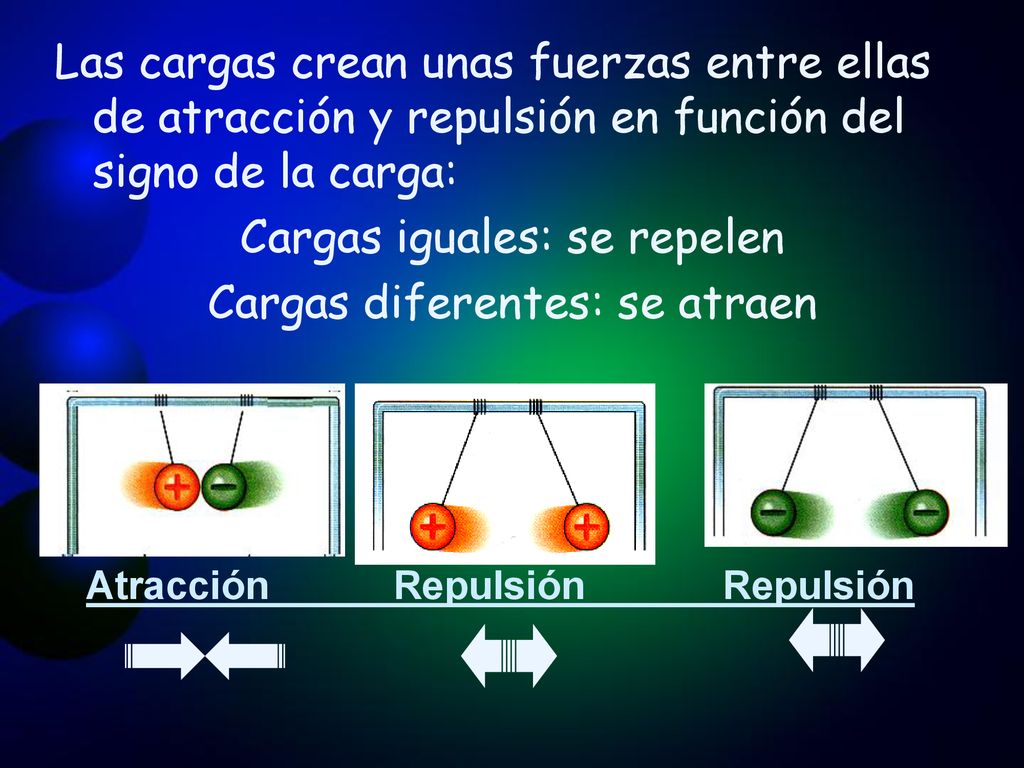

8 Las cargas crean unas fuerzas entre ellas de atracción y repulsión en función del signo de la carga: Cargas iguales: se repelen Cargas diferentes: se atraen Atracción Repulsión Repulsión

9 Ejercicio 2. Completa el enunciado: La ______ está formada por ______, los cuales a su vez posee unas partículas más pequeñas con carga eléctrica: Los __________ y ___________

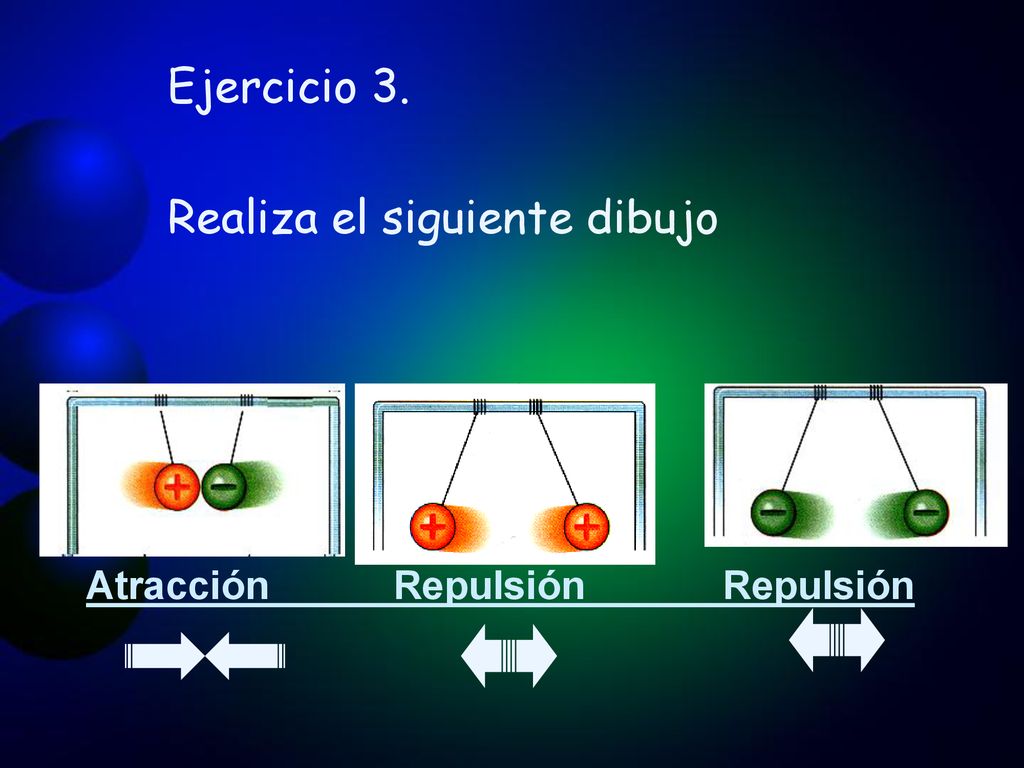

10 Ejercicio 3. Realiza el siguiente dibujo
Atracción Repulsión Repulsión

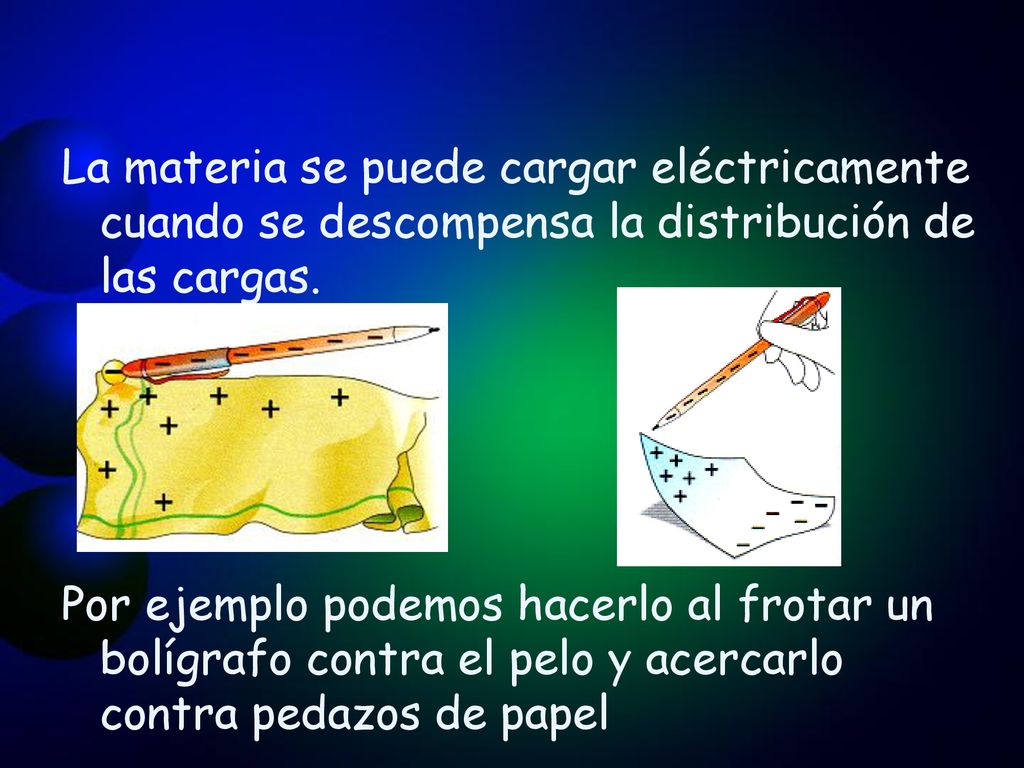

11 La materia se puede cargar eléctricamente cuando se descompensa la distribución de las cargas. Por ejemplo podemos hacerlo al frotar un bolígrafo contra el pelo y acercarlo contra pedazos de papel

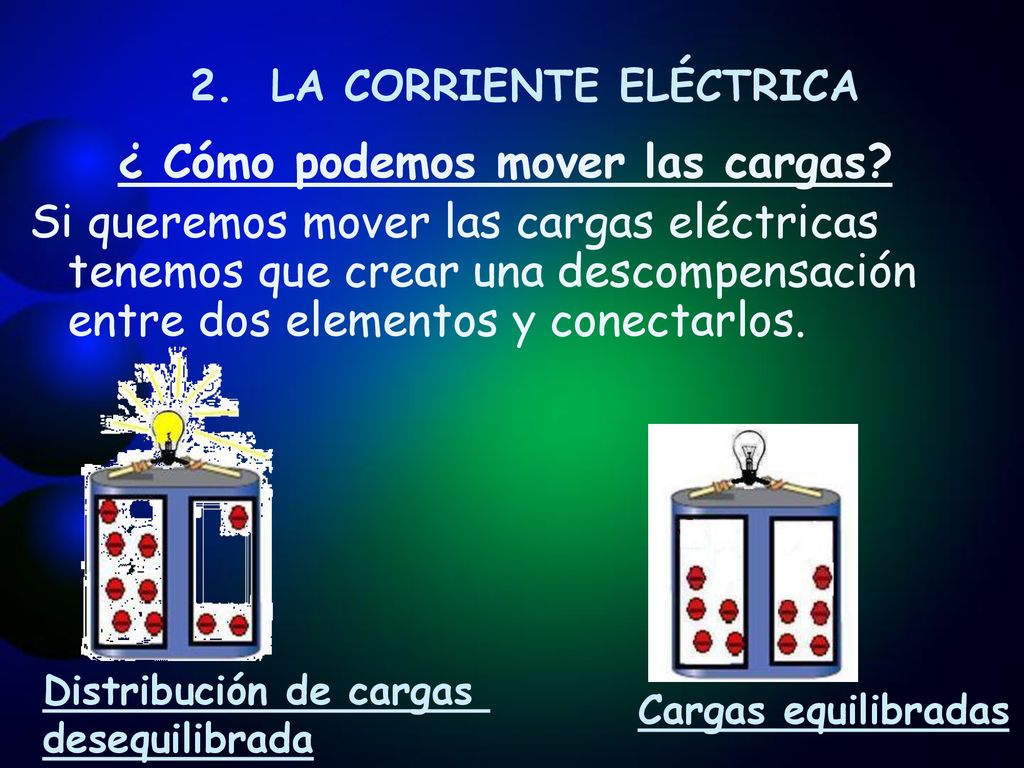

12 2. LA CORRIENTE ELÉCTRICA
¿ Cómo podemos mover las cargas? Si queremos mover las cargas eléctricas tenemos que crear una descompensación entre dos elementos y conectarlos. Distribución de cargas desequilibrada Cargas equilibradas

13 ¿Pero cómo se mueven los electrones?
Por ejemplo, en una batería un polo tiene más electrones (cargas negativas), por ello al conectarlo con el otro polo se inicia un trasvase de electrones hasta que se llega al equilibrio. Hemos creado corriente eléctrica

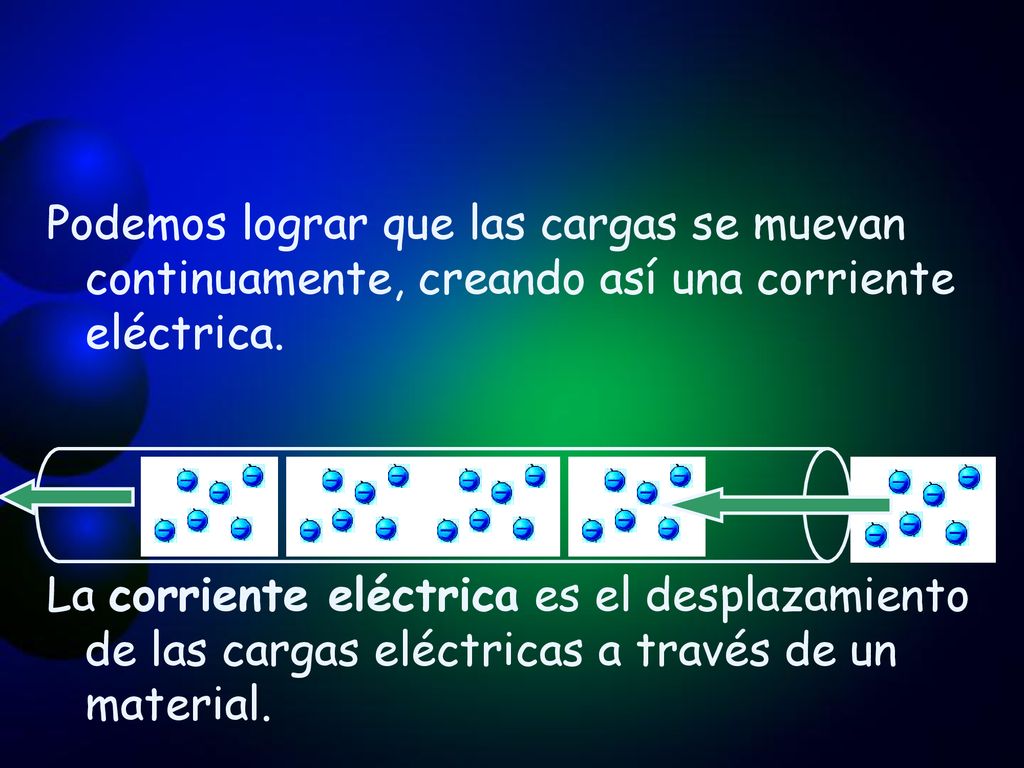

14 Podemos lograr que las cargas se muevan continuamente, creando así una corriente eléctrica. La corriente eléctrica es el desplazamiento de las cargas eléctricas a través de un material.

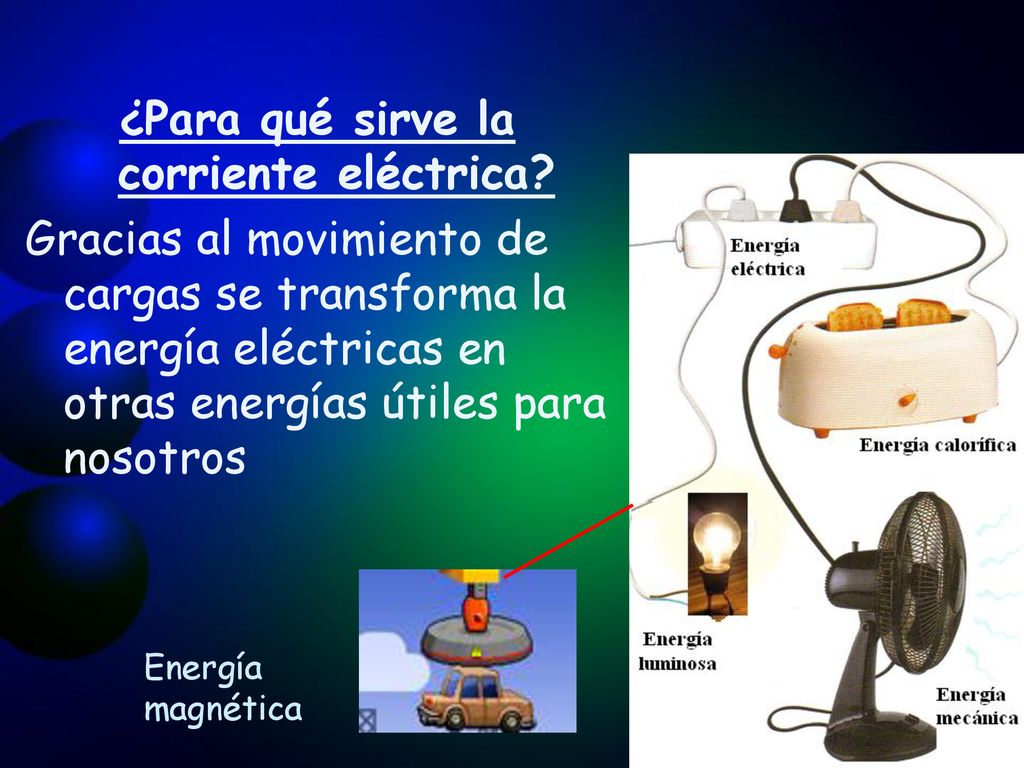

15 ¿Para qué sirve la corriente eléctrica
¿Para qué sirve la corriente eléctrica? Gracias al movimiento de cargas se transforma la energía eléctricas en otras energías útiles para nosotros Energía magnética

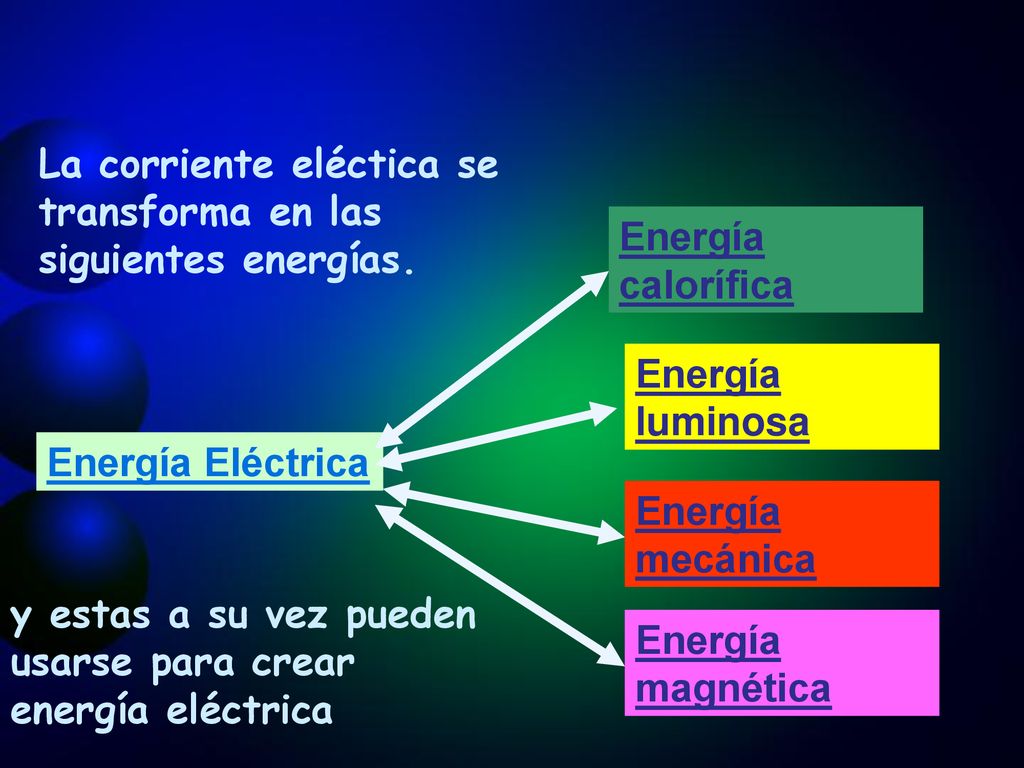

16 La corriente eléctica se transforma en las siguientes energías.
Energía calorífica Energía luminosa Energía Eléctrica Energía mecánica y estas a su vez pueden usarse para crear energía eléctrica Energía magnética

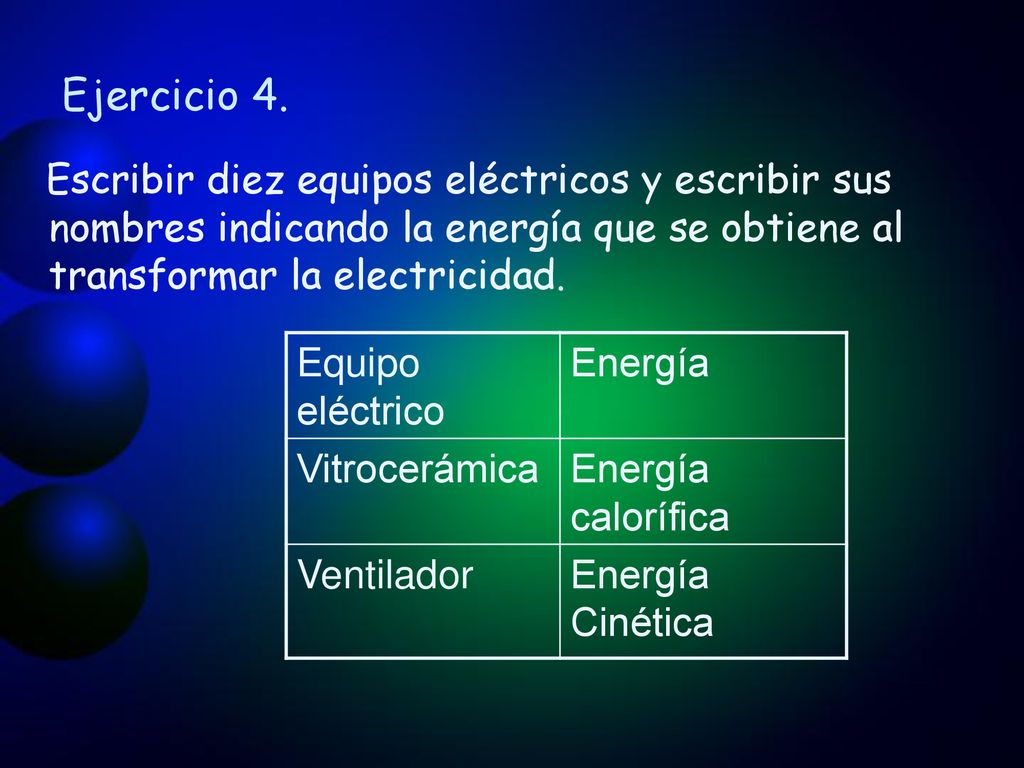

17 Ejercicio 4. Escribir diez equipos eléctricos y escribir sus nombres indicando la energía que se obtiene al transformar la electricidad. Equipo eléctrico Energía Vitrocerámica Energía calorífica Ventilador Energía Cinética

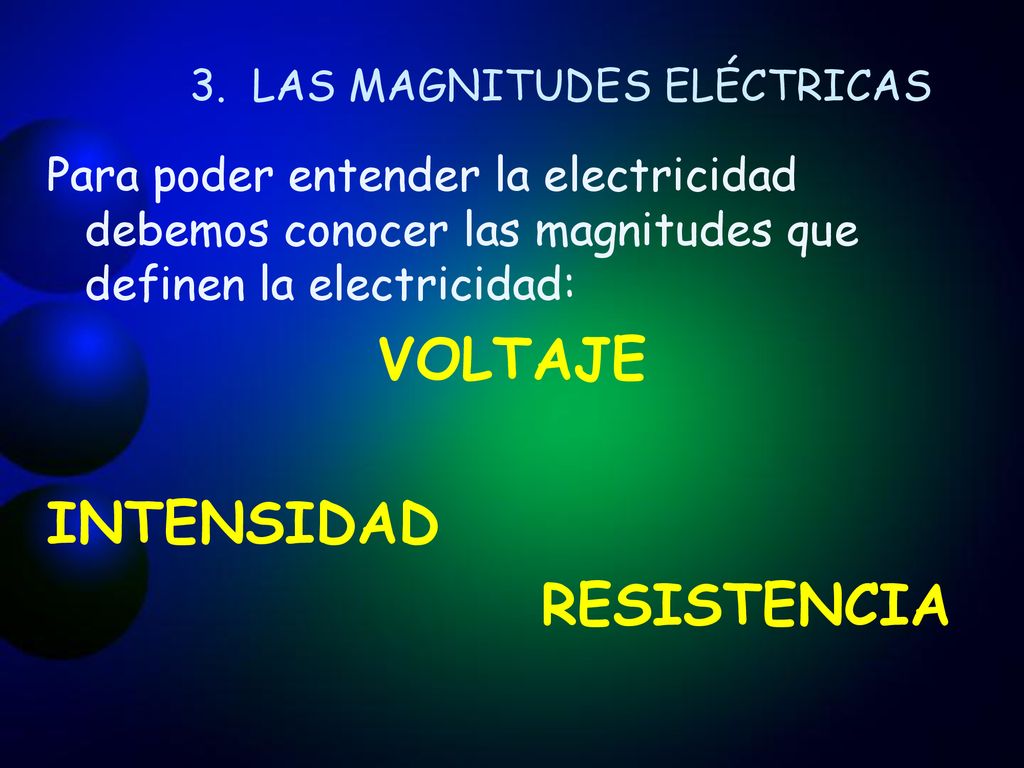

18 3. LAS MAGNITUDES ELÉCTRICAS
Para poder entender la electricidad debemos conocer las magnitudes que definen la electricidad: VOLTAJE INTENSIDAD RESISTENCIA

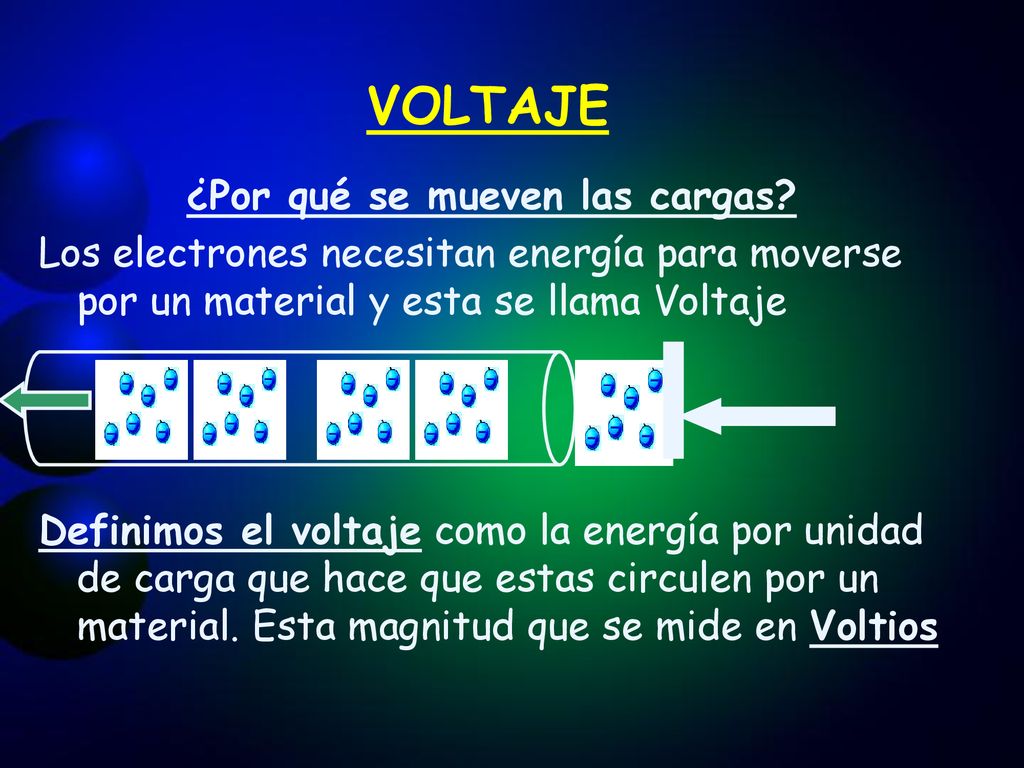

19 VOLTAJE ¿Por qué se mueven las cargas? Los electrones necesitan energía para moverse por un material y esta se llama Voltaje Definimos el voltaje como la energía por unidad de carga que hace que estas circulen por un material. Esta magnitud que se mide en Voltios

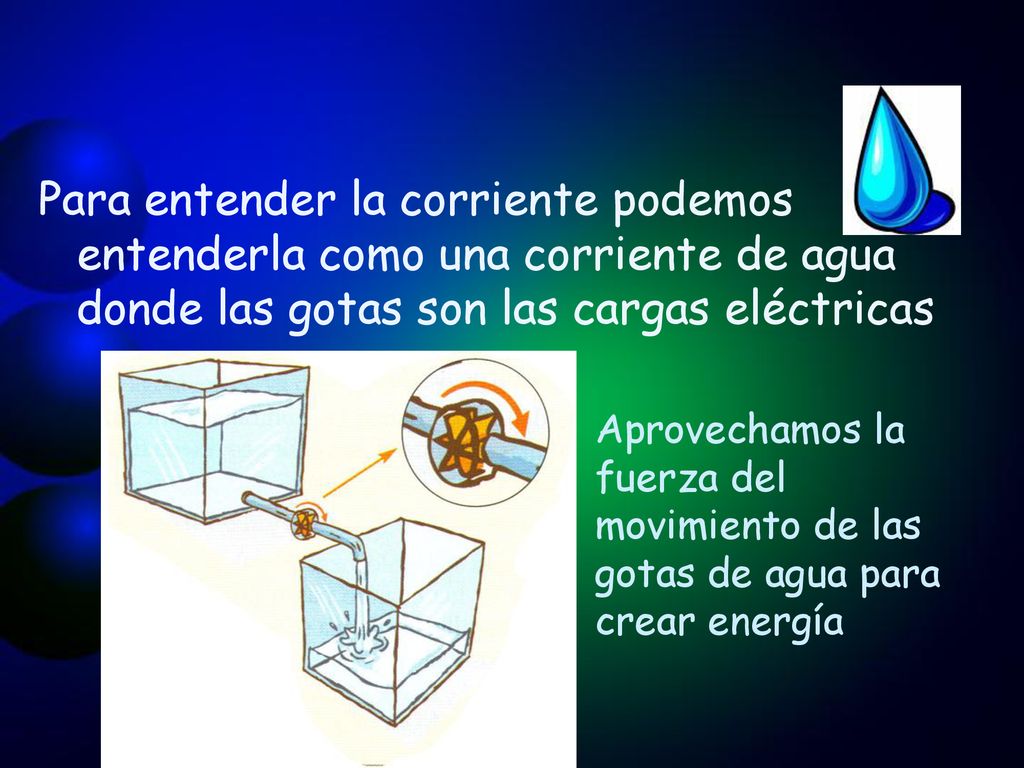

20 Para entender la corriente podemos entenderla como una corriente de agua donde las gotas son las cargas eléctricas Aprovechamos la fuerza del movimiento de las gotas de agua para crear energía

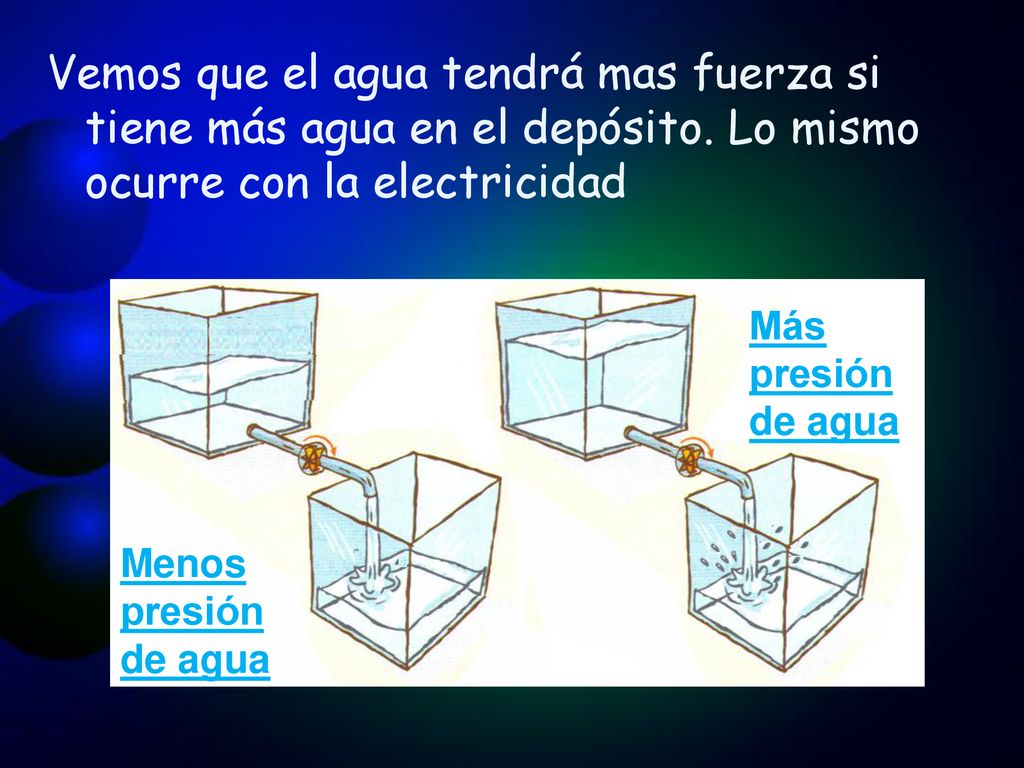

21 Vemos que el agua tendrá mas fuerza si tiene más agua en el depósito
Vemos que el agua tendrá mas fuerza si tiene más agua en el depósito. Lo mismo ocurre con la electricidad Más presión de agua Menos presión de agua

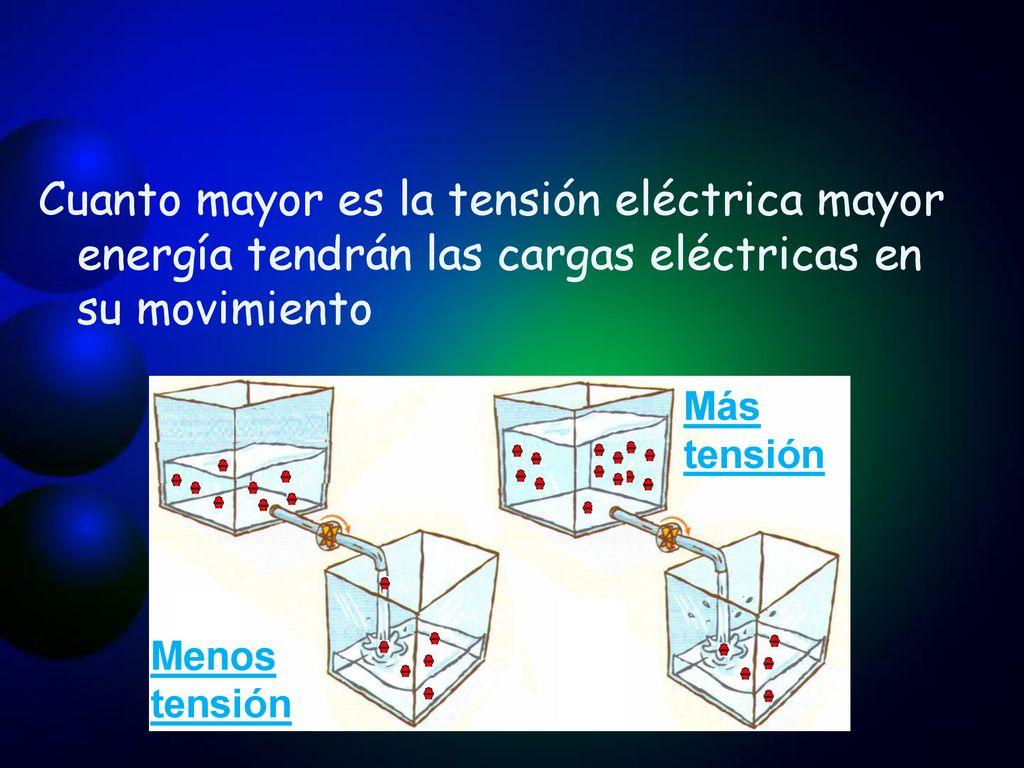

22 Cuanto mayor es la tensión eléctrica mayor energía tendrán las cargas eléctricas en su movimiento
Más tensión Menos tensión

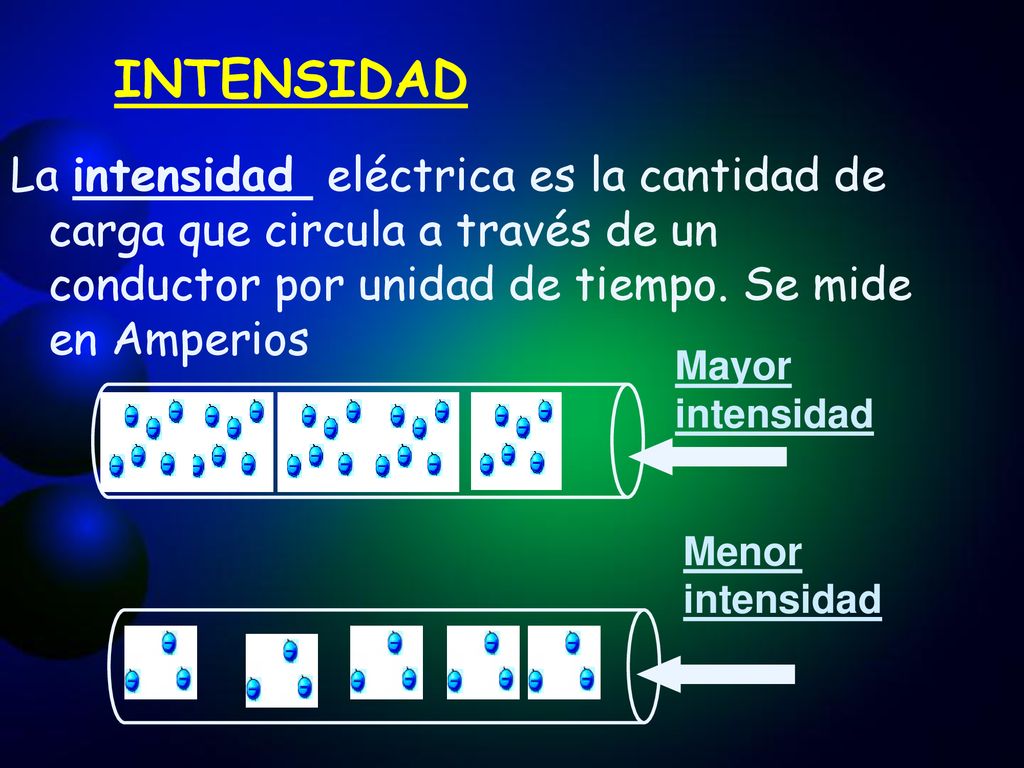

23 INTENSIDAD La intensidad eléctrica es la cantidad de carga que circula a través de un conductor por unidad de tiempo. Se mide en Amperios Mayor intensidad Menor intensidad

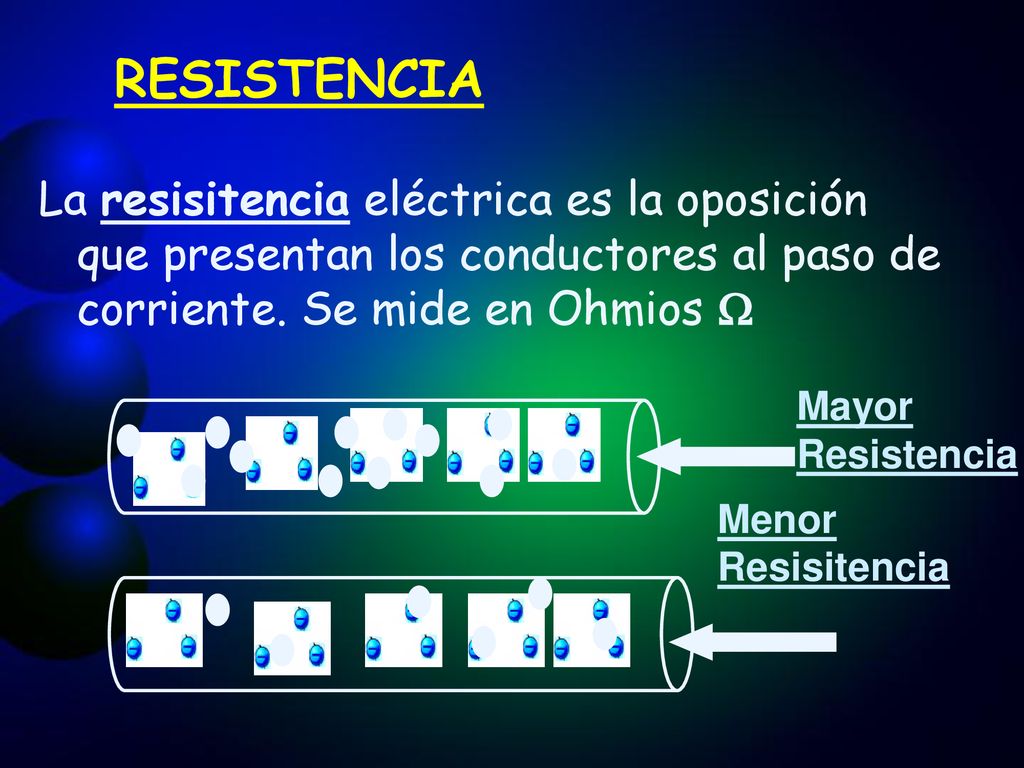

24 RESISTENCIA La resisitencia eléctrica es la oposición que presentan los conductores al paso de corriente. Se mide en Ohmios  Mayor Resistencia Menor Resisitencia

25 Ejercicio 5. Defina que es Voltaje, Intensidad y Resistencia, Junto con sus unidades de medida

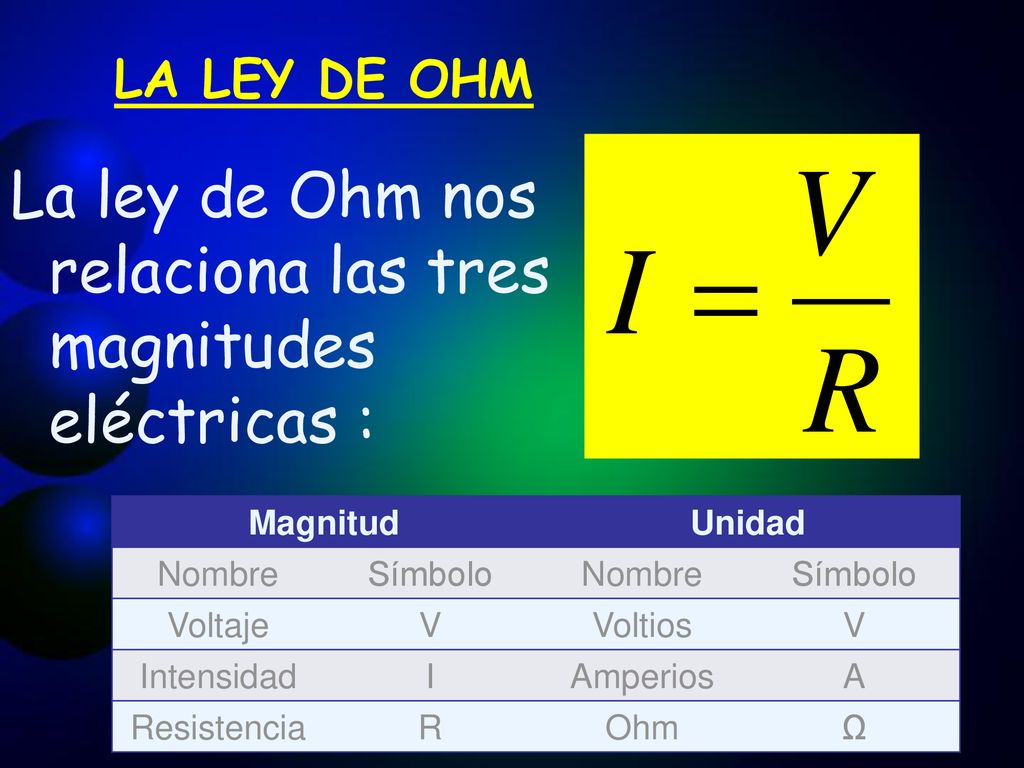

26 La ley de Ohm nos relaciona las tres magnitudes eléctricas :
Unidad Nombre Símbolo Voltaje V Voltios Intensidad I Amperios A Resistencia R Ohm Ω

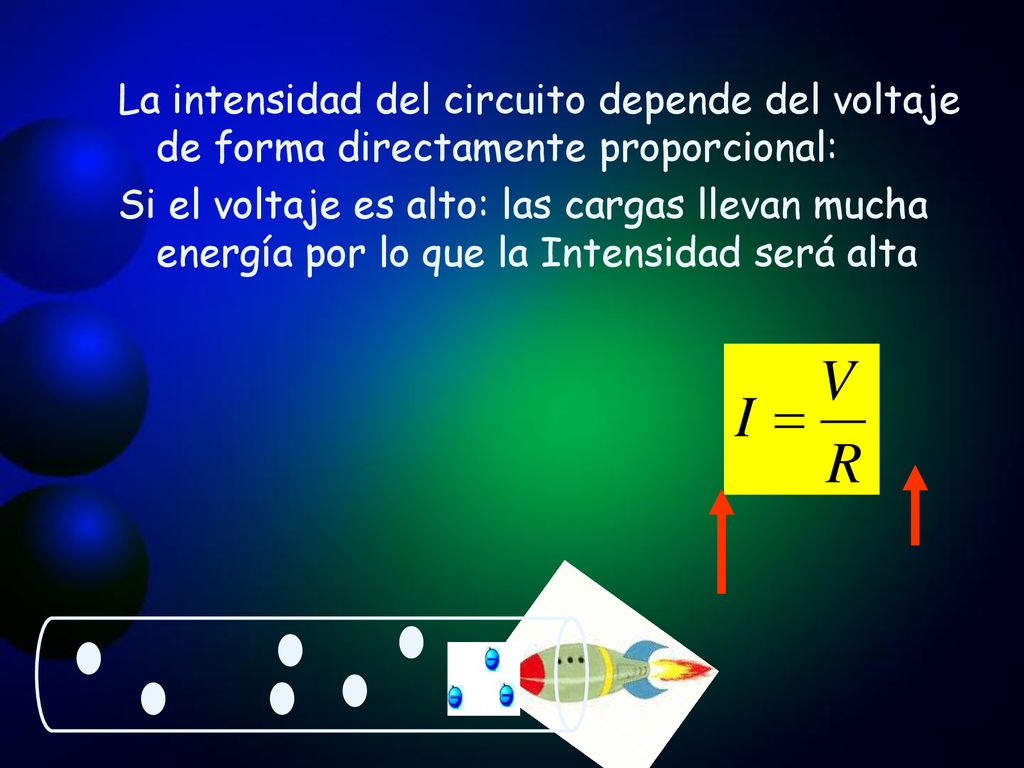

27 La intensidad del circuito depende del voltaje de forma directamente proporcional:
Si el voltaje es alto: las cargas llevan mucha energía por lo que la Intensidad será alta

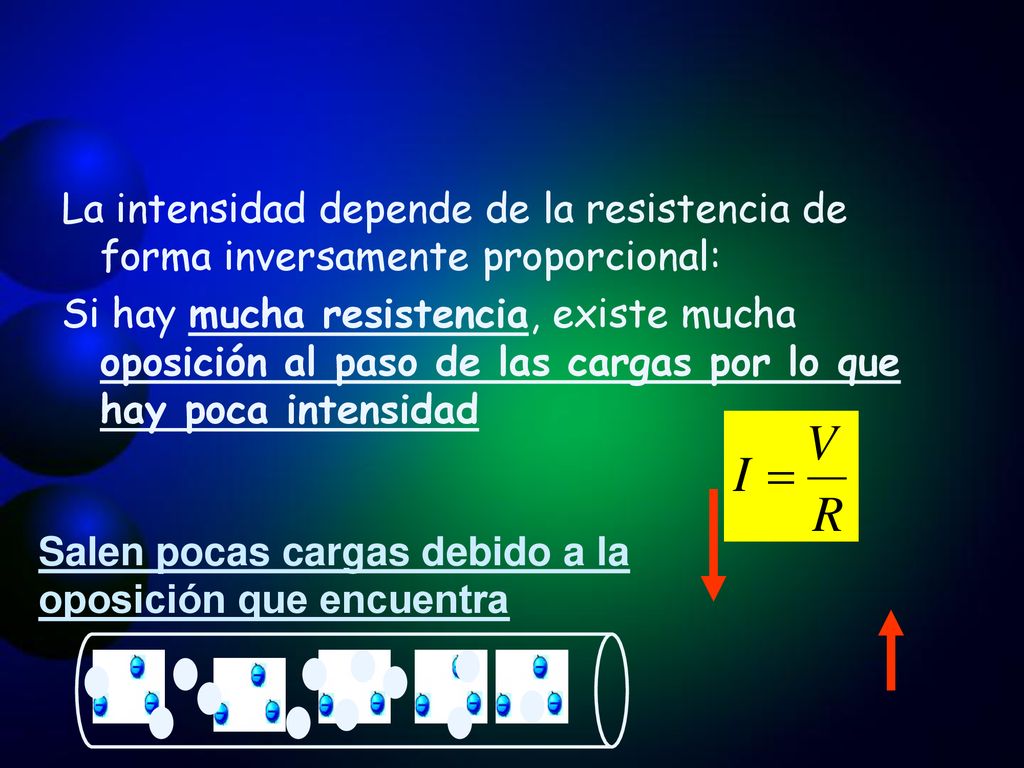

28 La intensidad depende de la resistencia de forma inversamente proporcional:
Si hay mucha resistencia, existe mucha oposición al paso de las cargas por lo que hay poca intensidad Salen pocas cargas debido a la oposición que encuentra

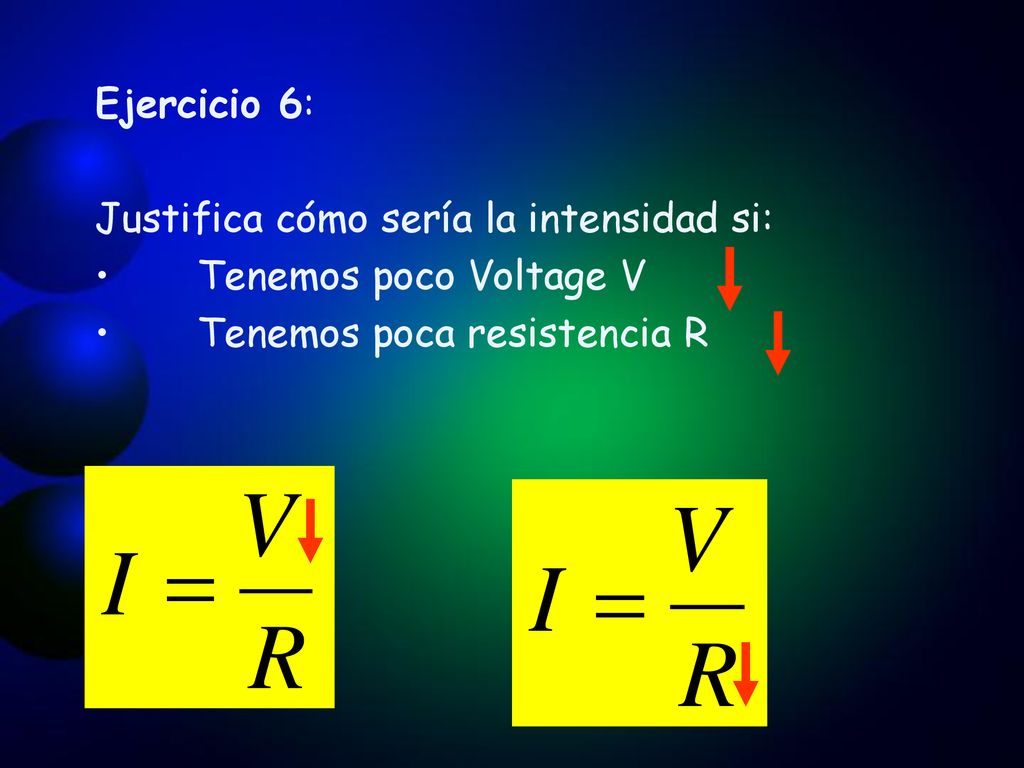

29 Ejercicio 6: Justifica cómo sería la intensidad si: Tenemos poco Voltage V Tenemos poca resistencia R

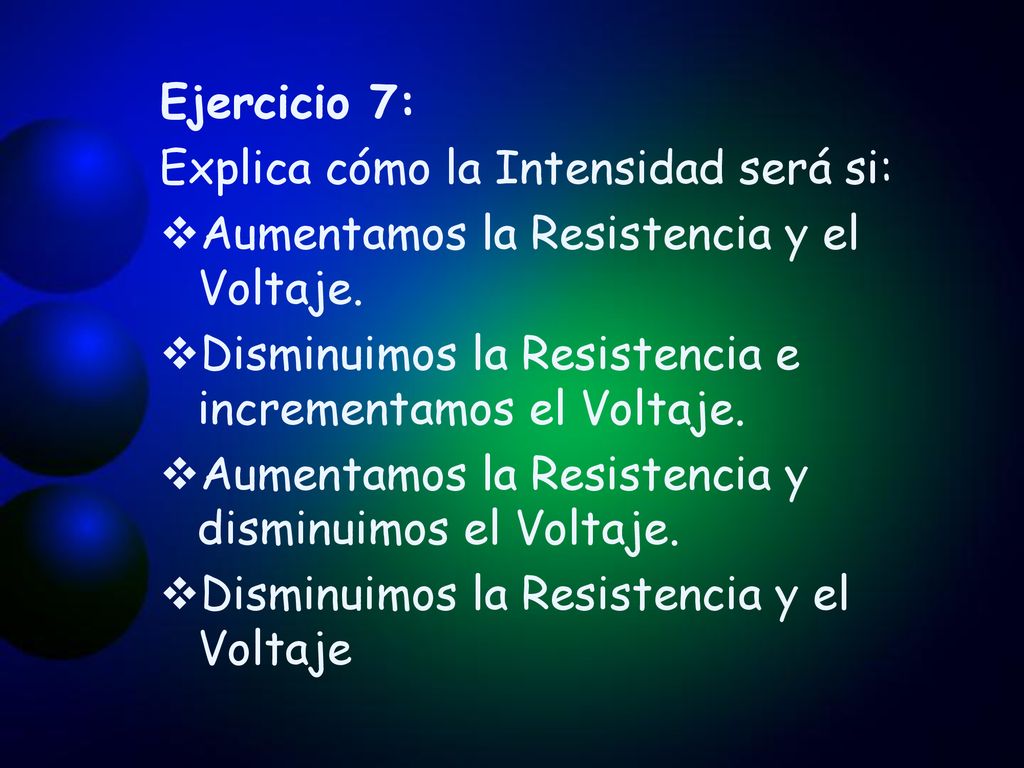

30 Ejercicio 7: Explica cómo la Intensidad será si: Aumentamos la Resistencia y el Voltaje. Disminuimos la Resistencia e incrementamos el Voltaje. Aumentamos la Resistencia y disminuimos el Voltaje. Disminuimos la Resistencia y el Voltaje

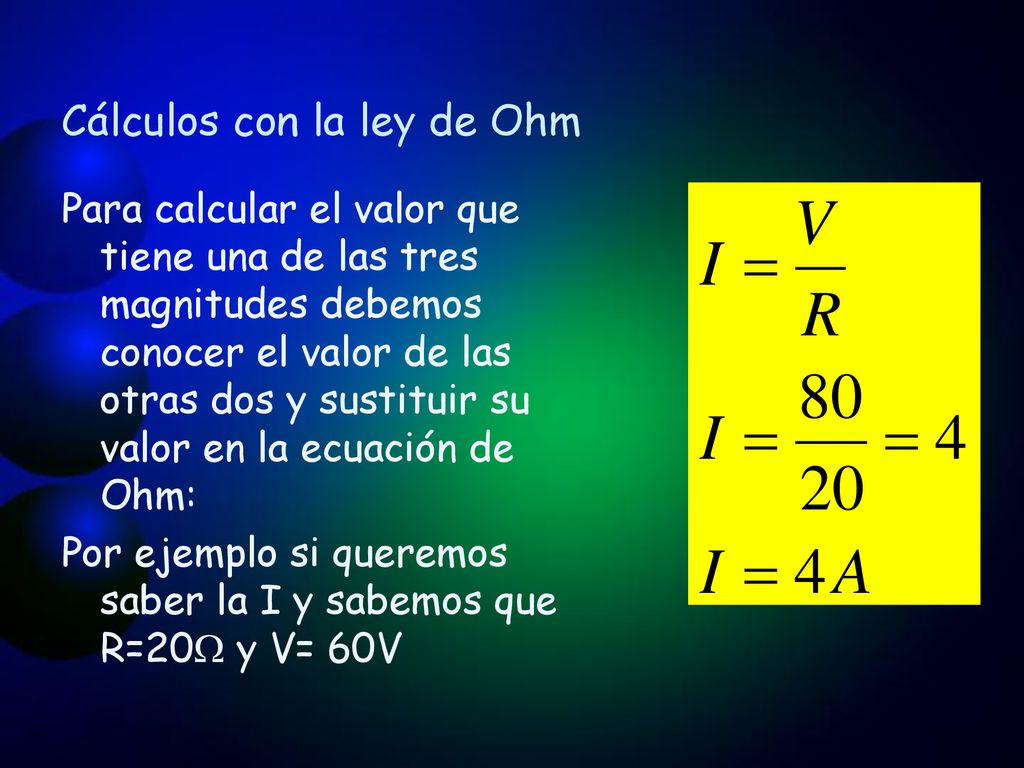

31 Cálculos con la ley de Ohm
Para calcular el valor que tiene una de las tres magnitudes debemos conocer el valor de las otras dos y sustituir su valor en la ecuación de Ohm: Por ejemplo si queremos saber la I y sabemos que R=20 y V= 60V

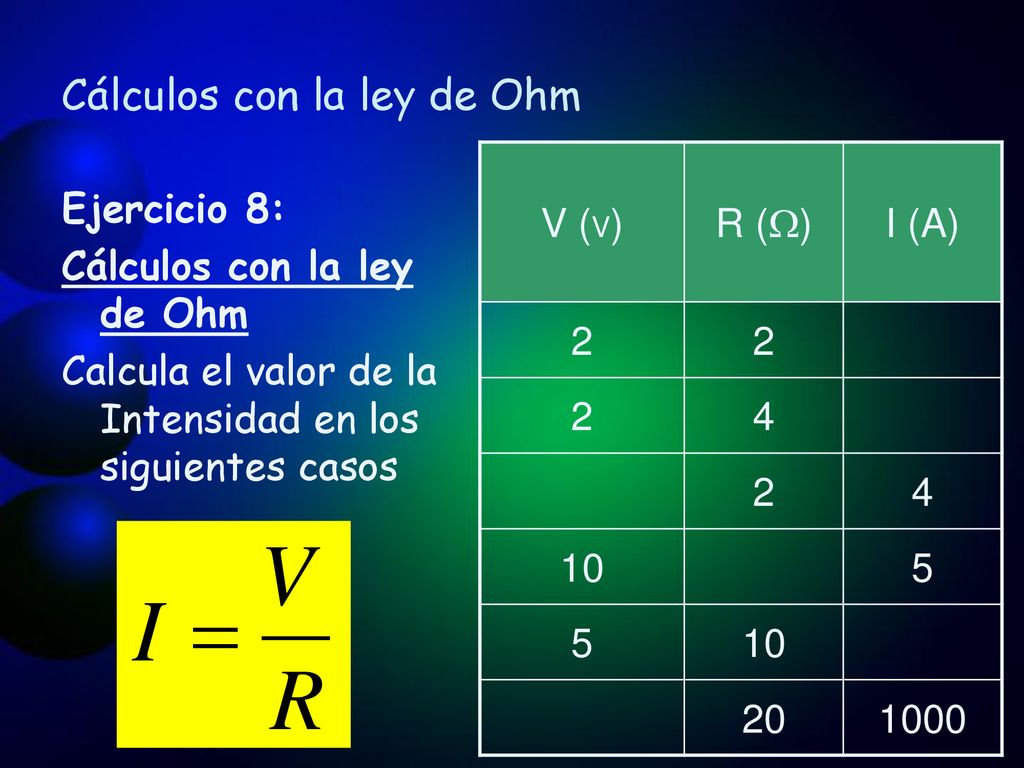

32 Cálculos con la ley de Ohm
V (V) R () I (A) 2 4 10 5 20 1000 Ejercicio 8: Cálculos con la ley de Ohm Calcula el valor de la Intensidad en los siguientes casos
