1 Sistema de alistamiento de tubería en centros de servicio
G Maestri – G Colombo - S Panicce 15 November 2018

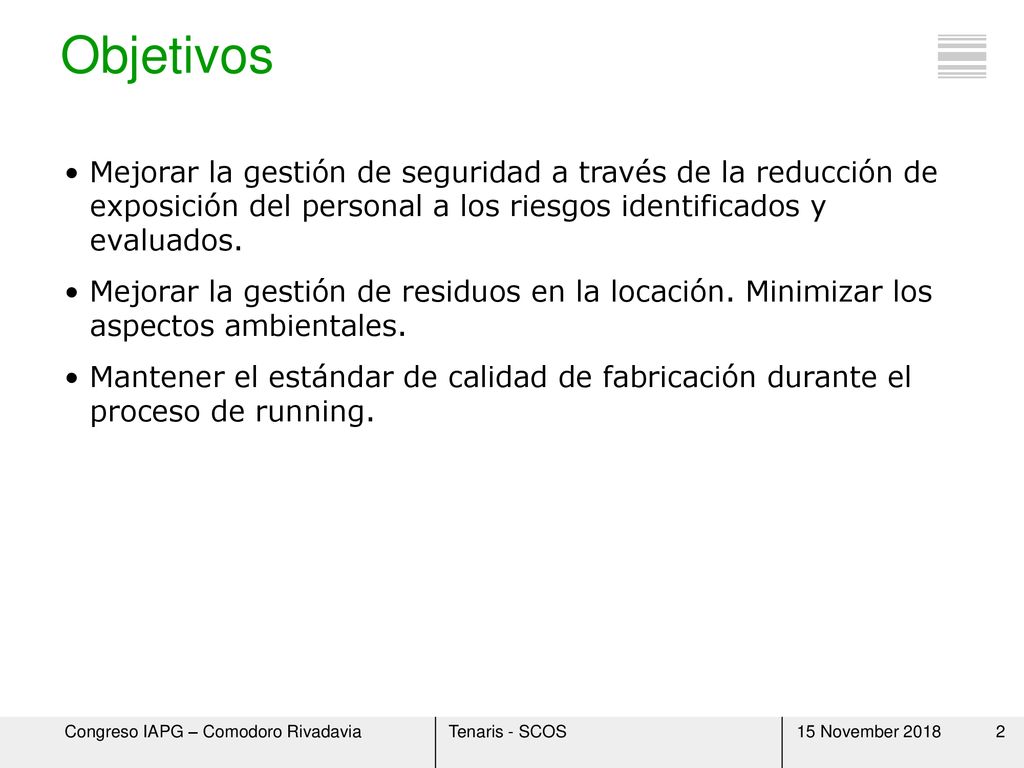

2 Objetivos Mejorar la gestión de seguridad a través de la reducción de exposición del personal a los riesgos identificados y evaluados. Mejorar la gestión de residuos en la locación. Minimizar los aspectos ambientales. Mantener el estándar de calidad de fabricación durante el proceso de running. 15 November 2018

3 Alistamiento de tubería
Esquema tradicional Nuevo esquema Centro de servicio Limpieza de roscas Inspección visual de roscas Protección anticorrosiva Medición de longitud efectiva y traceable mediante identificación del tubular Campo Calibrado Numeración del tubular Lectura longitud Medición de longitud efectiva Confección de tally list Elaboración tally 15 November 2018

4 Alistamiento de tubería

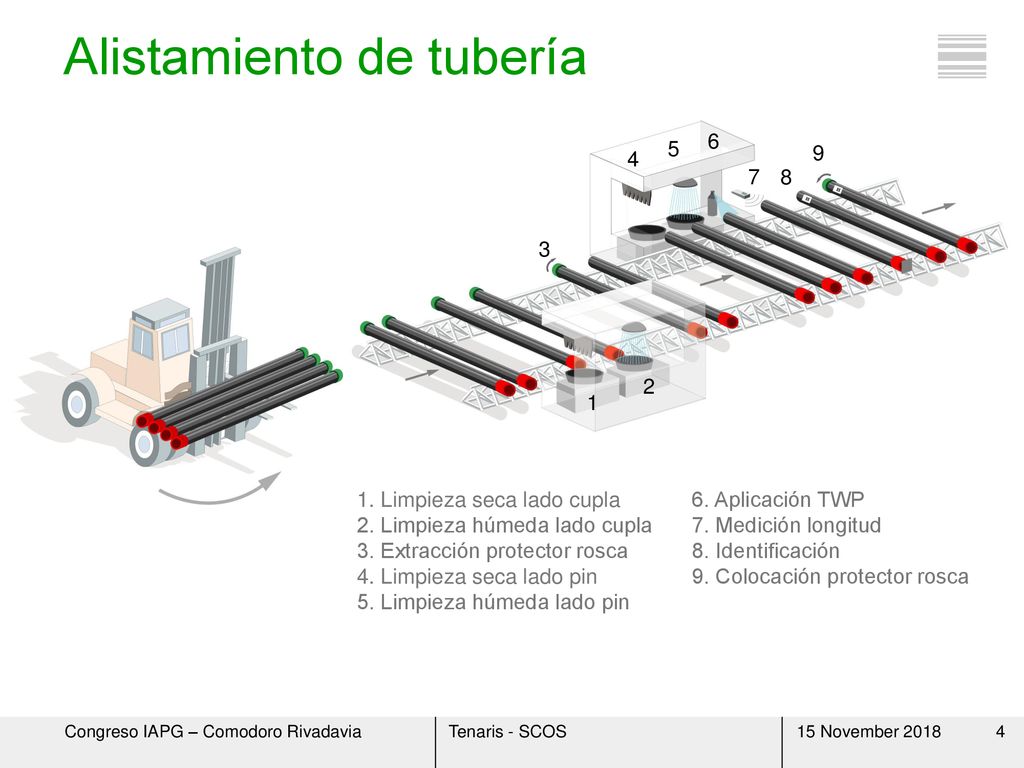

6 5 9 4 7 8 3 2 1 1. Limpieza seca lado cupla 2. Limpieza húmeda lado cupla 3. Extracción protector rosca 4. Limpieza seca lado pin 5. Limpieza húmeda lado pin 6. Aplicación TWP 7. Medición longitud 8. Identificación 9. Colocación protector rosca 15 November 2018

5 Limpieza seca lado cupla
15 November 2018

6 Limpieza húmeda lado cupla
15 November 2018

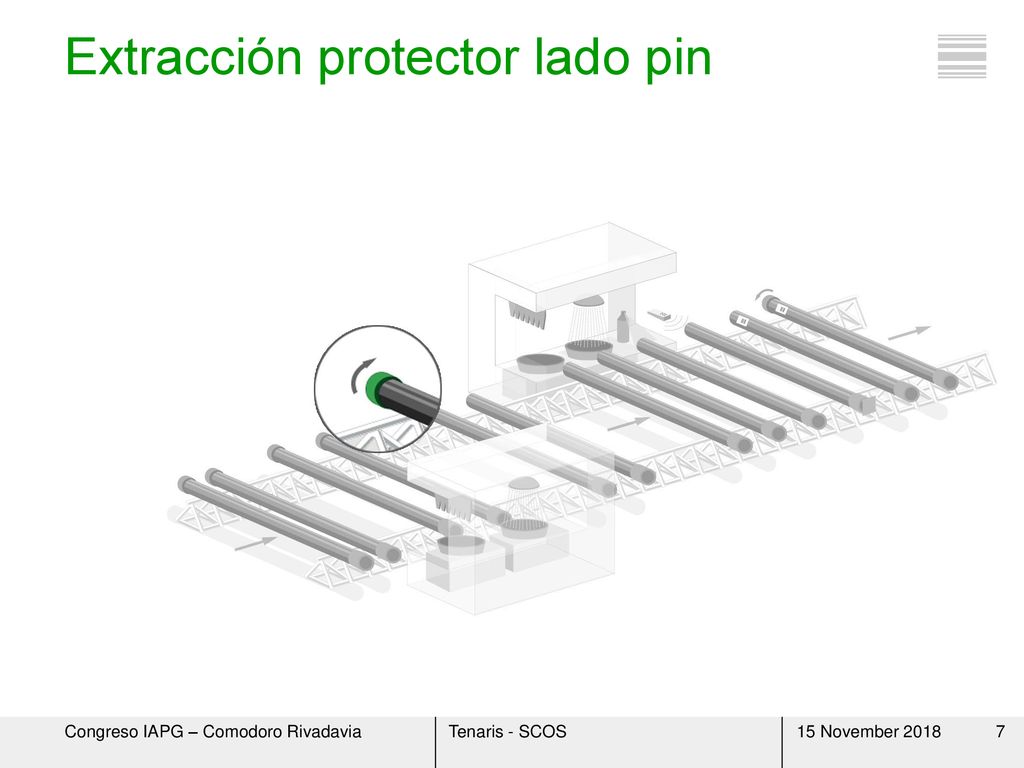

7 Extracción protector lado pin
15 November 2018

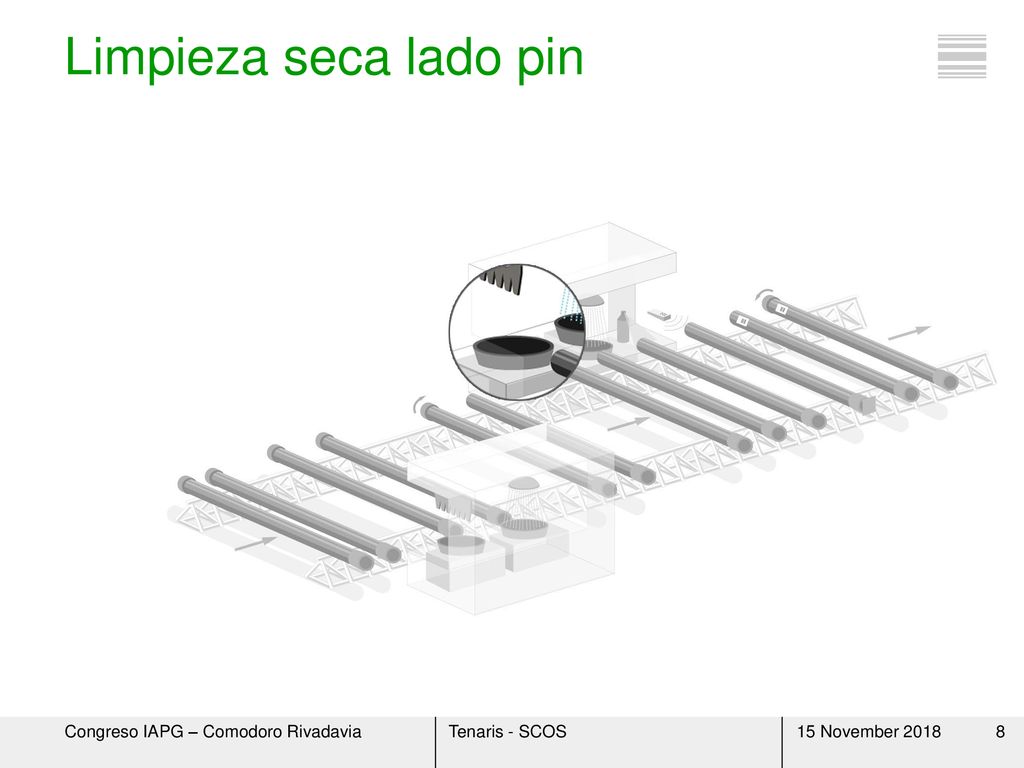

8 Limpieza seca lado pin 15 November 2018

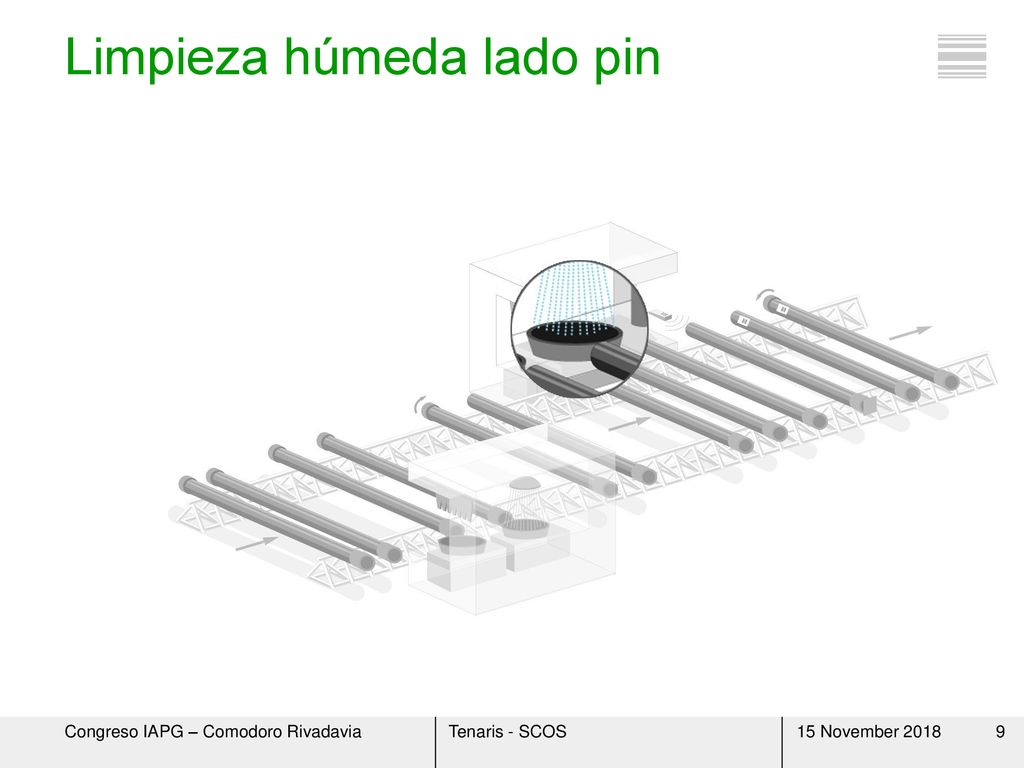

9 Limpieza húmeda lado pin
15 November 2018

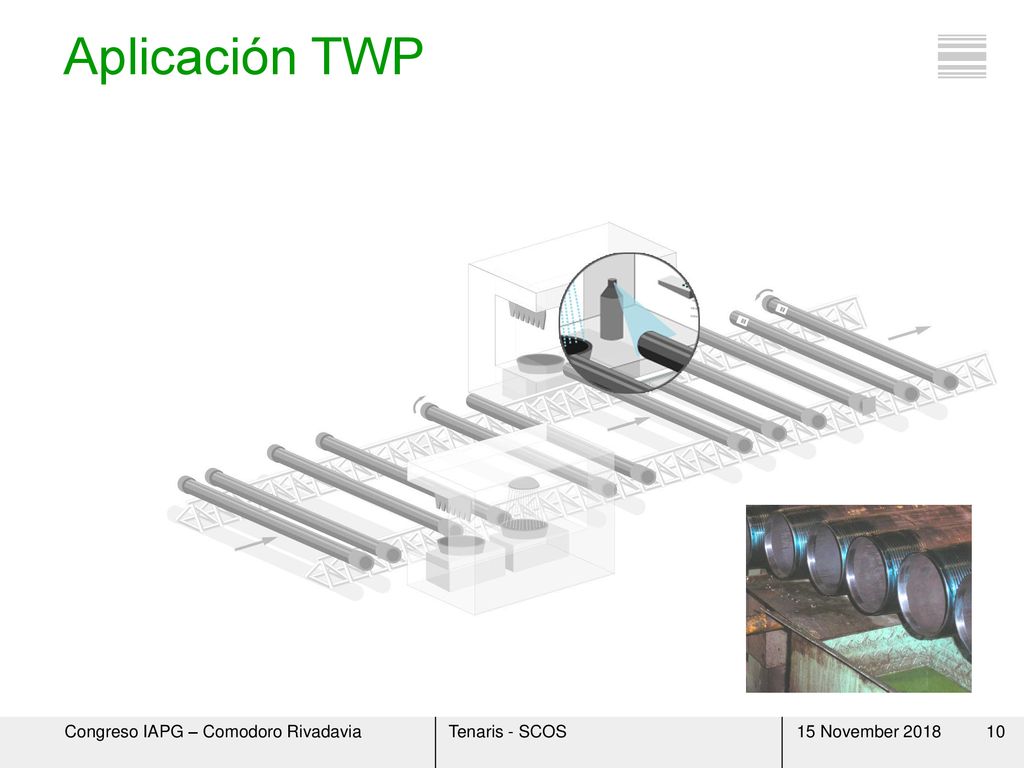

10 Aplicación TWP 15 November 2018

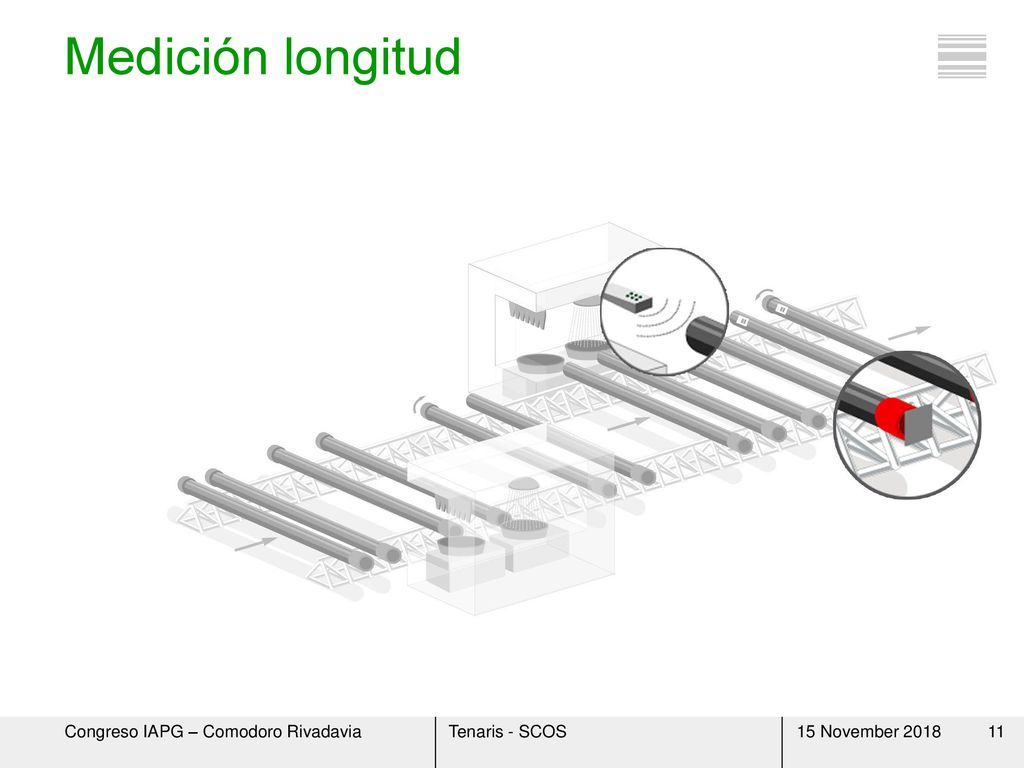

11 Medición longitud 15 November 2018

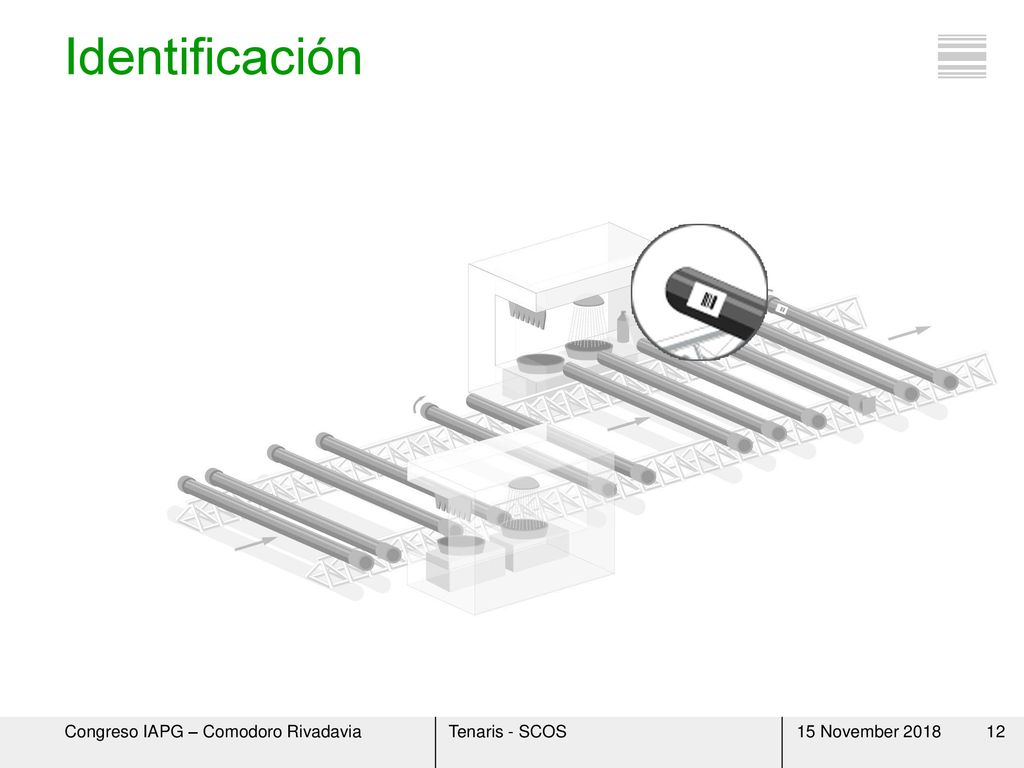

12 Identificación 15 November 2018

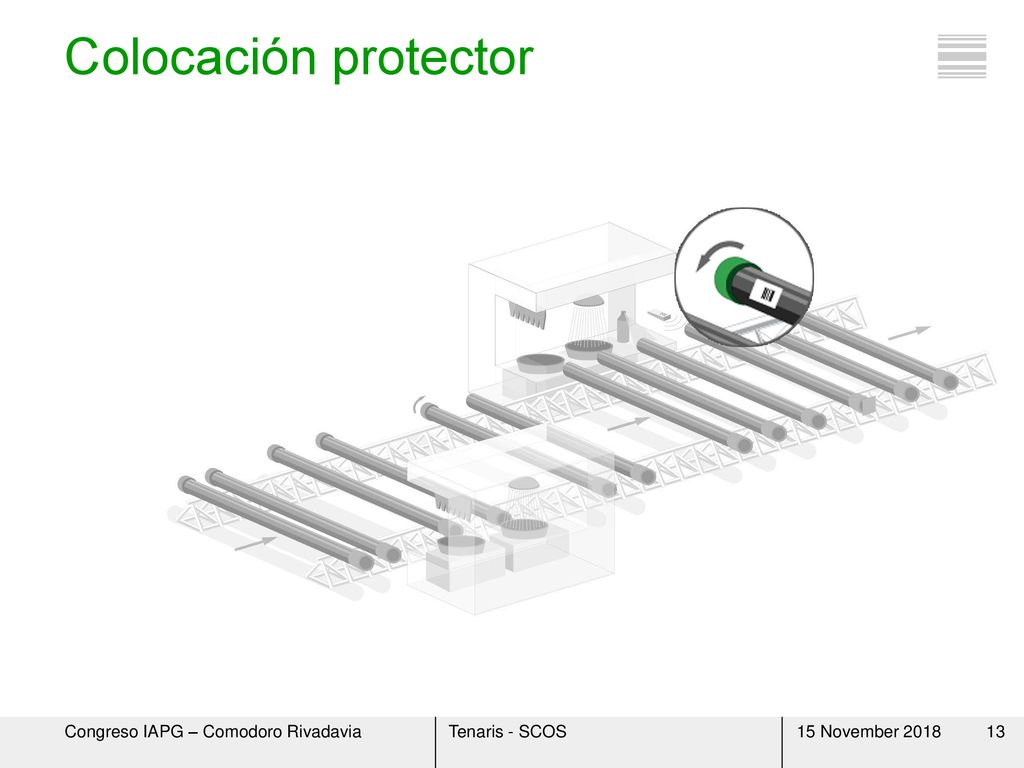

13 Colocación protector 15 November 2018

14 Alistamiento de tubería

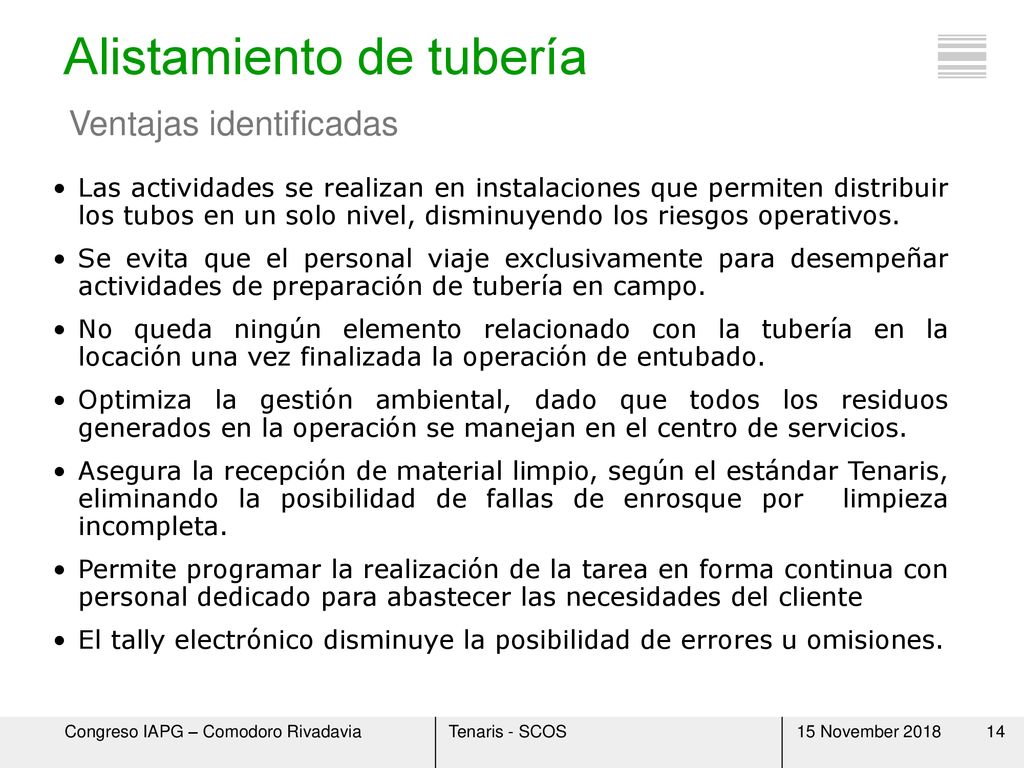

Ventajas identificadas Las actividades se realizan en instalaciones que permiten distribuir los tubos en un solo nivel, disminuyendo los riesgos operativos. Se evita que el personal viaje exclusivamente para desempeñar actividades de preparación de tubería en campo. No queda ningún elemento relacionado con la tubería en la locación una vez finalizada la operación de entubado. Optimiza la gestión ambiental, dado que todos los residuos generados en la operación se manejan en el centro de servicios. Asegura la recepción de material limpio, según el estándar Tenaris, eliminando la posibilidad de fallas de enrosque por limpieza incompleta. Permite programar la realización de la tarea en forma continua con personal dedicado para abastecer las necesidades del cliente El tally electrónico disminuye la posibilidad de errores u omisiones. 15 November 2018

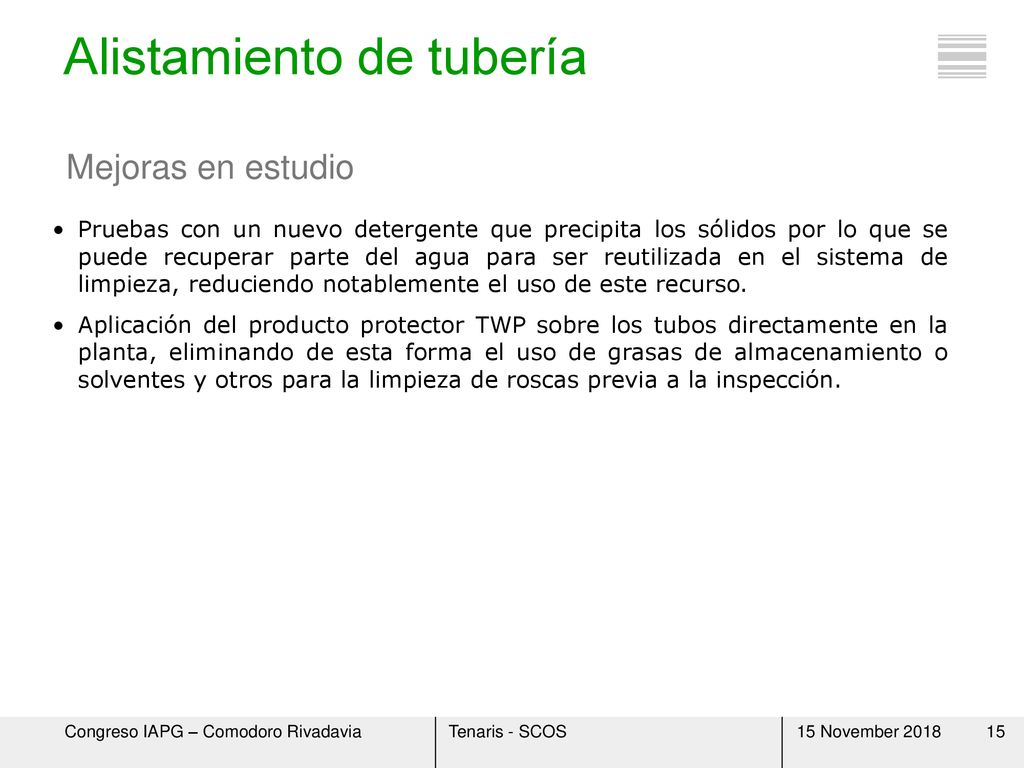

15 Alistamiento de tubería
Mejoras en estudio Pruebas con un nuevo detergente que precipita los sólidos por lo que se puede recuperar parte del agua para ser reutilizada en el sistema de limpieza, reduciendo notablemente el uso de este recurso. Aplicación del producto protector TWP sobre los tubos directamente en la planta, eliminando de esta forma el uso de grasas de almacenamiento o solventes y otros para la limpieza de roscas previa a la inspección. 15 November 2018

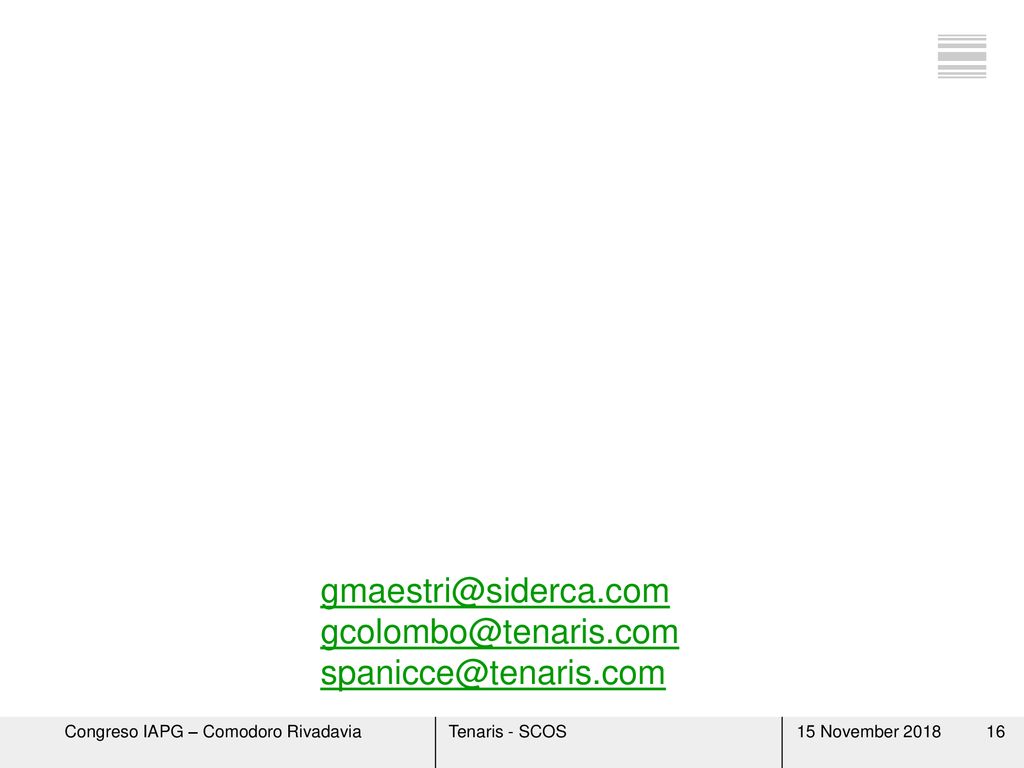

16 gmaestri@siderca.com gcolombo@tenaris.com spanicce@tenaris.com
