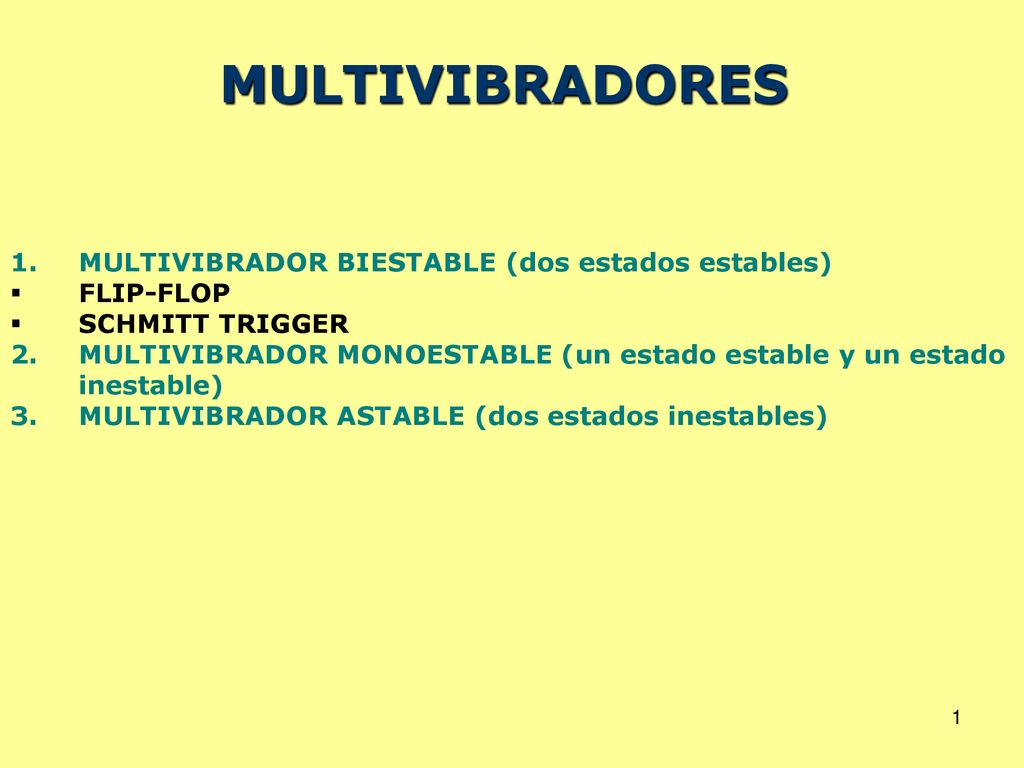

MULTIVIBRADORES MULTIVIBRADOR BIESTABLE (dos estados estables)

Presentación del tema: "MULTIVIBRADORES MULTIVIBRADOR BIESTABLE (dos estados estables)"— Transcripción de la presentación:

1 MULTIVIBRADORES MULTIVIBRADOR BIESTABLE (dos estados estables)
FLIP-FLOP SCHMITT TRIGGER 2. MULTIVIBRADOR MONOESTABLE (un estado estable y un estado inestable) 3. MULTIVIBRADOR ASTABLE (dos estados inestables)

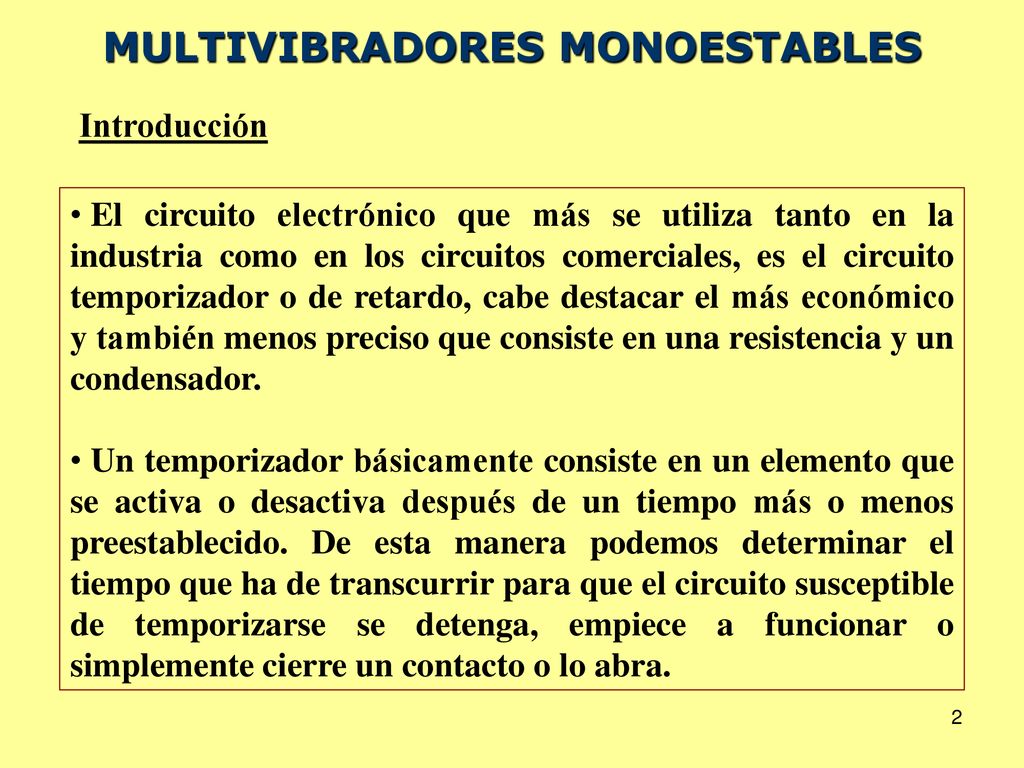

2 MULTIVIBRADORES MONOESTABLES
Introducción El circuito electrónico que más se utiliza tanto en la industria como en los circuitos comerciales, es el circuito temporizador o de retardo, cabe destacar el más económico y también menos preciso que consiste en una resistencia y un condensador. Un temporizador básicamente consiste en un elemento que se activa o desactiva después de un tiempo más o menos preestablecido. De esta manera podemos determinar el tiempo que ha de transcurrir para que el circuito susceptible de temporizarse se detenga, empiece a funcionar o simplemente cierre un contacto o lo abra.

3 Circuito de Retardo (delay circuit)
Temporizador Simple Simulación 1

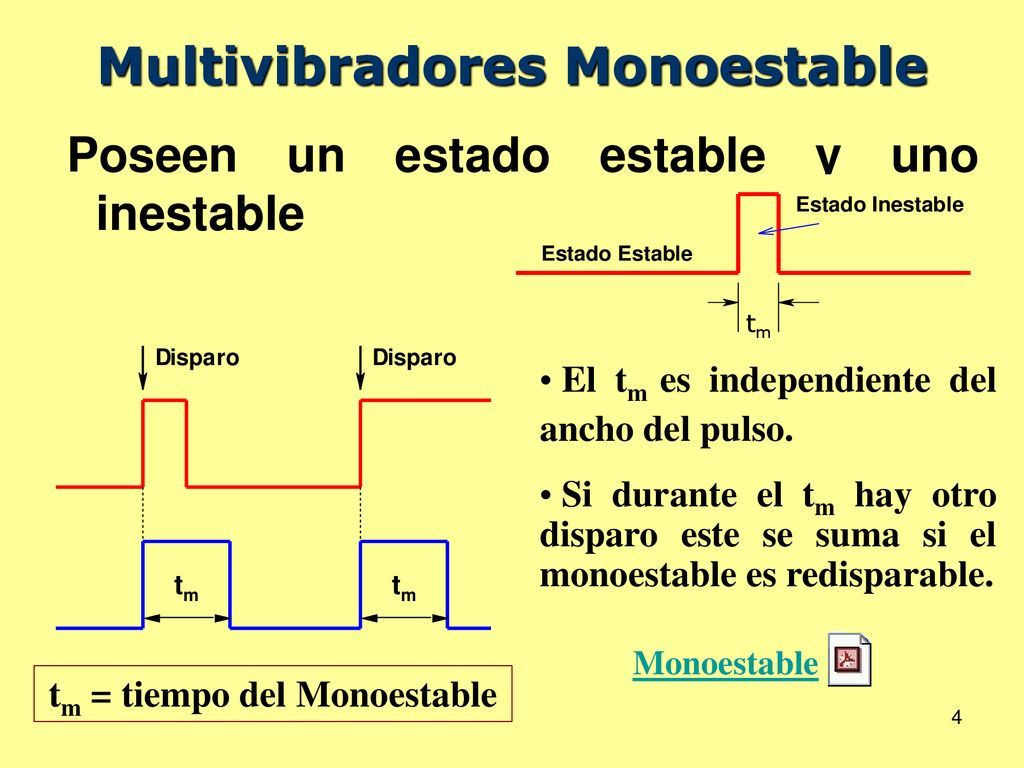

4 Multivibradores Monoestable
Poseen un estado estable y uno inestable El tm es independiente del ancho del pulso. Si durante el tm hay otro disparo este se suma si el monoestable es redisparable. Monoestable tm = tiempo del Monoestable

5 Multivibrador Monoestable

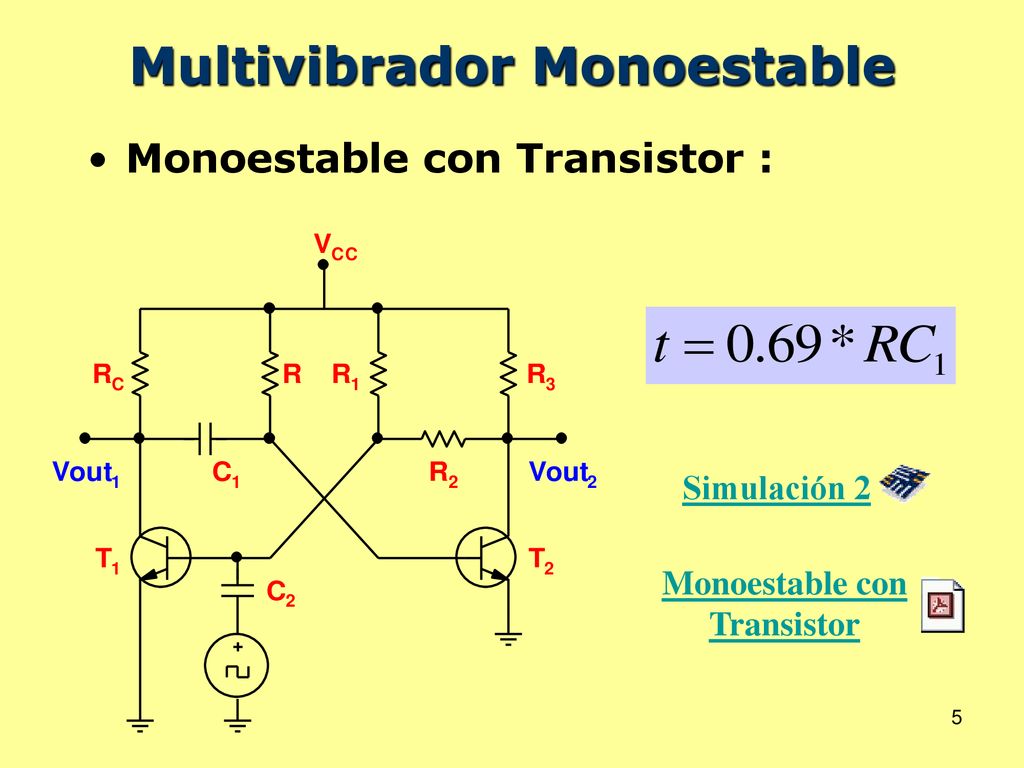

Monoestable con Transistor : Simulación 2 Monoestable con Transistor

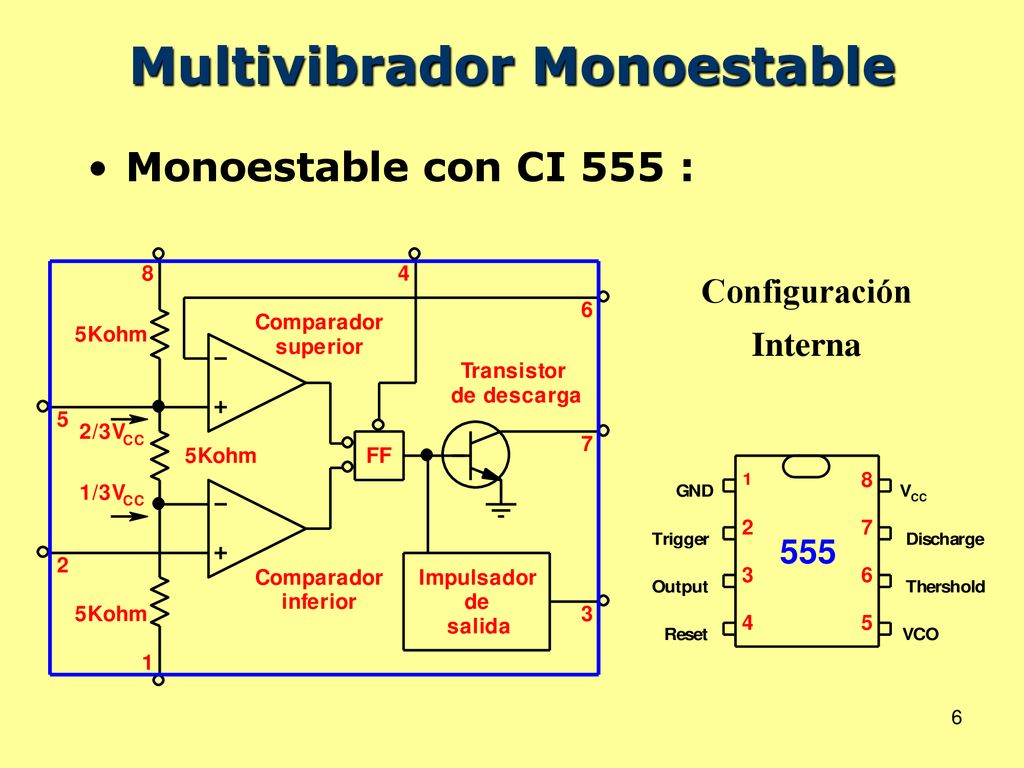

6 Multivibrador Monoestable
Monoestable con CI 555 : Configuración Interna

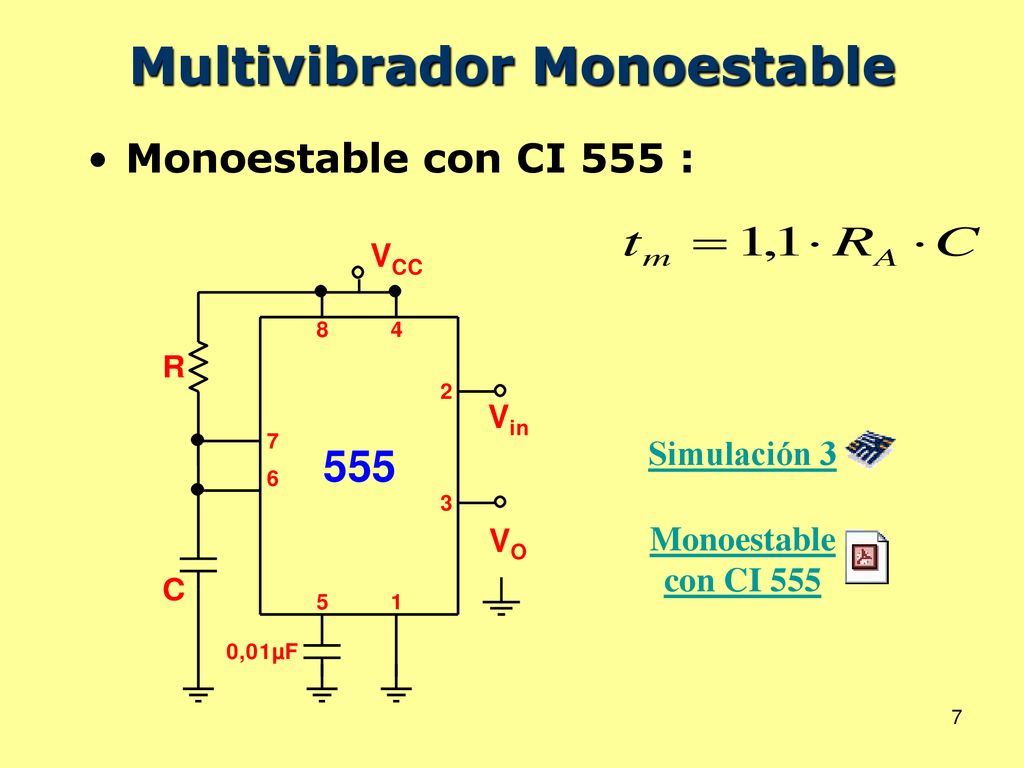

7 Multivibrador Monoestable
Monoestable con CI 555 : Simulación 3 Monoestable con CI 555

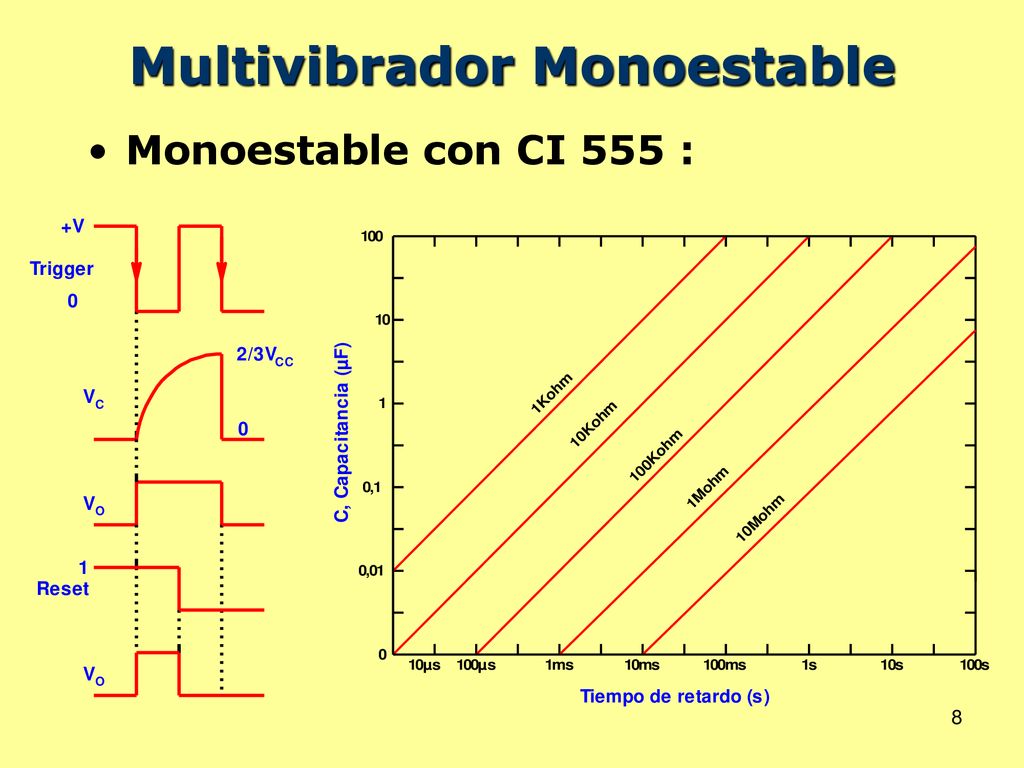

8 Multivibrador Monoestable
Monoestable con CI 555 :

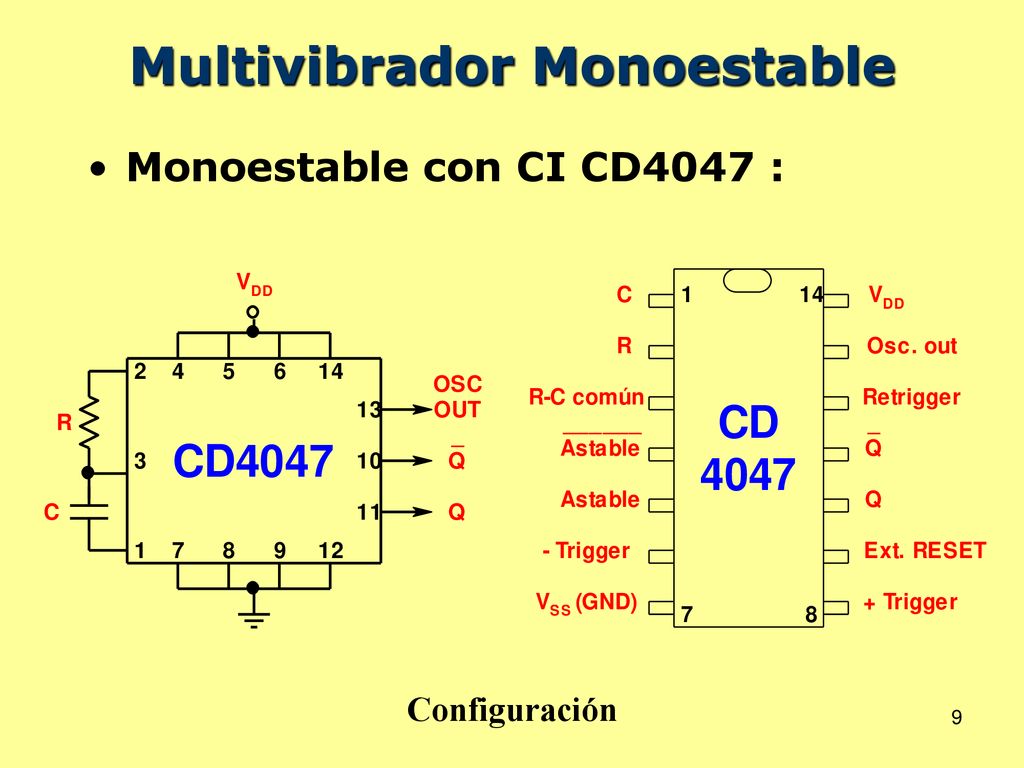

9 Multivibrador Monoestable
Monoestable con CI CD4047 : Configuración

10 Multivibrador Monoestable

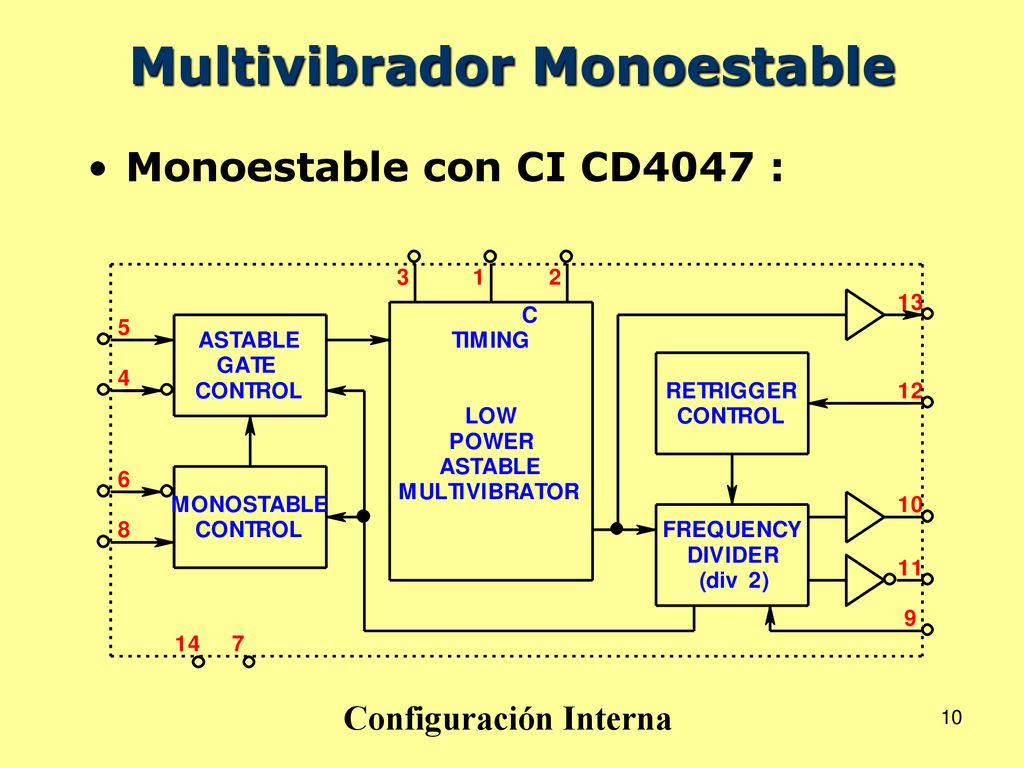

Monoestable con CI CD4047 : Configuración Interna

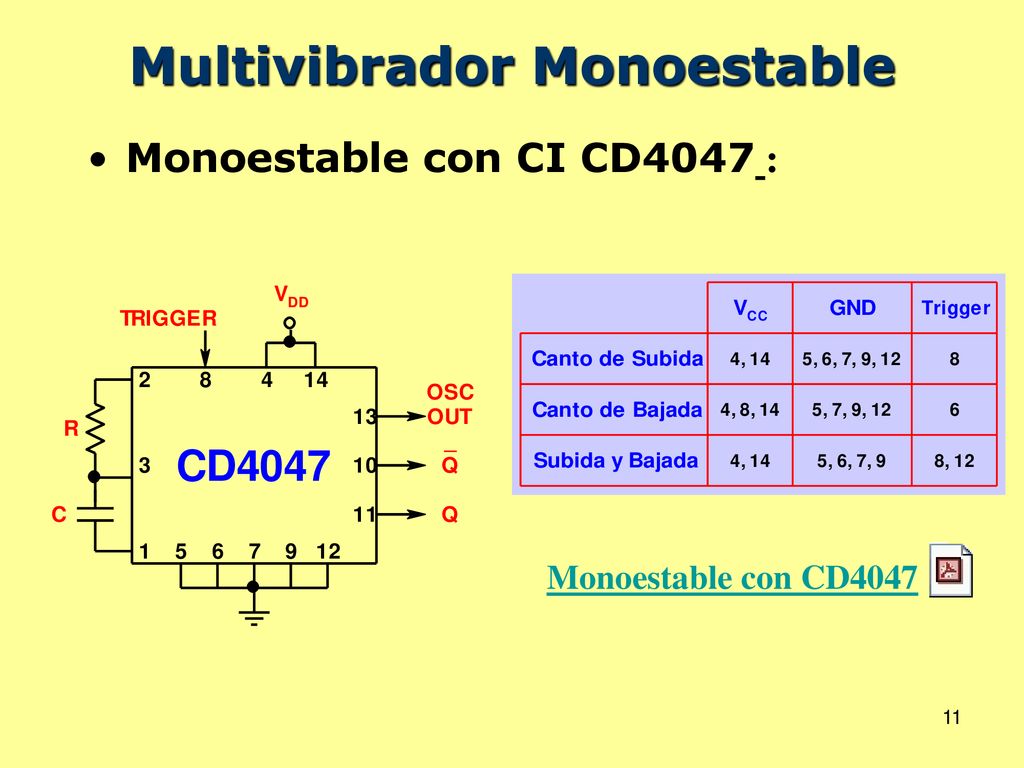

11 Multivibrador Monoestable
Monoestable con CI CD4047 : Monoestable con CD4047

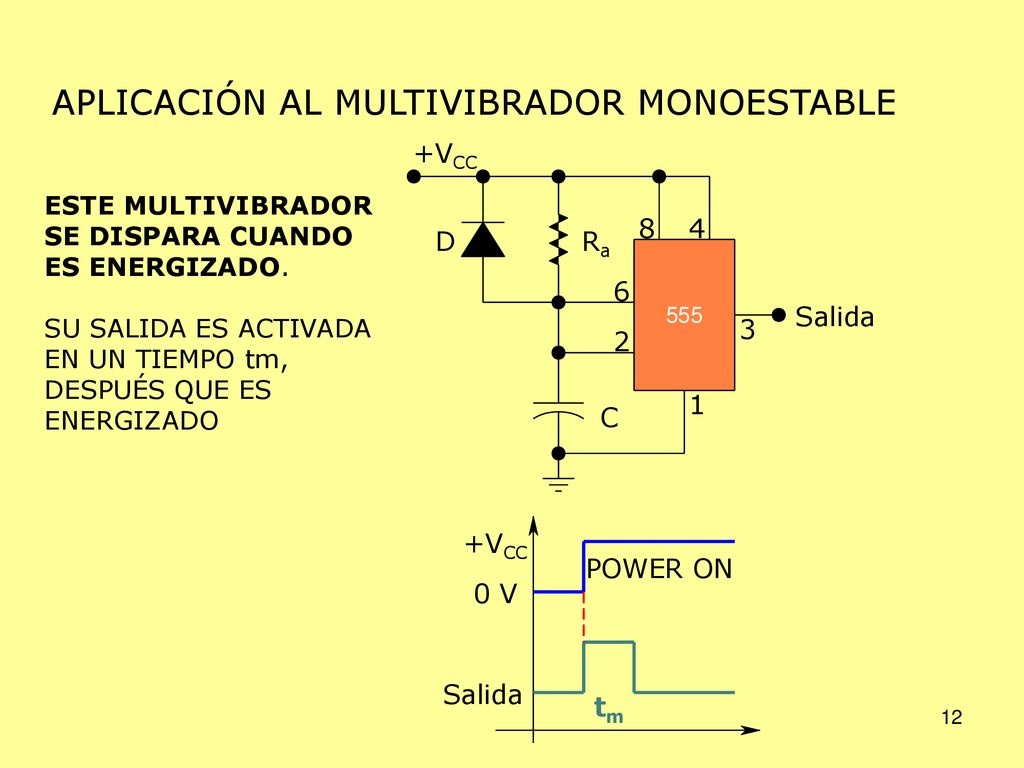

12 APLICACIÓN AL MULTIVIBRADOR MONOESTABLE
ESTE MULTIVIBRADOR SE DISPARA CUANDO ES ENERGIZADO. SU SALIDA ES ACTIVADA EN UN TIEMPO tm, DESPUÉS QUE ES ENERGIZADO

13 APLICACIÓN AL MULTIVIBRADOR MONOESTABLE
ESTE MULTIVIBRADOR SE DISPARA CUANDO ES ENERGIZADO. SU SALIDA SE ACTIVA DESPUES DE UN TIEMPO DE RETARDO tm, DESPUÉS QUE ES ENERGIZADO

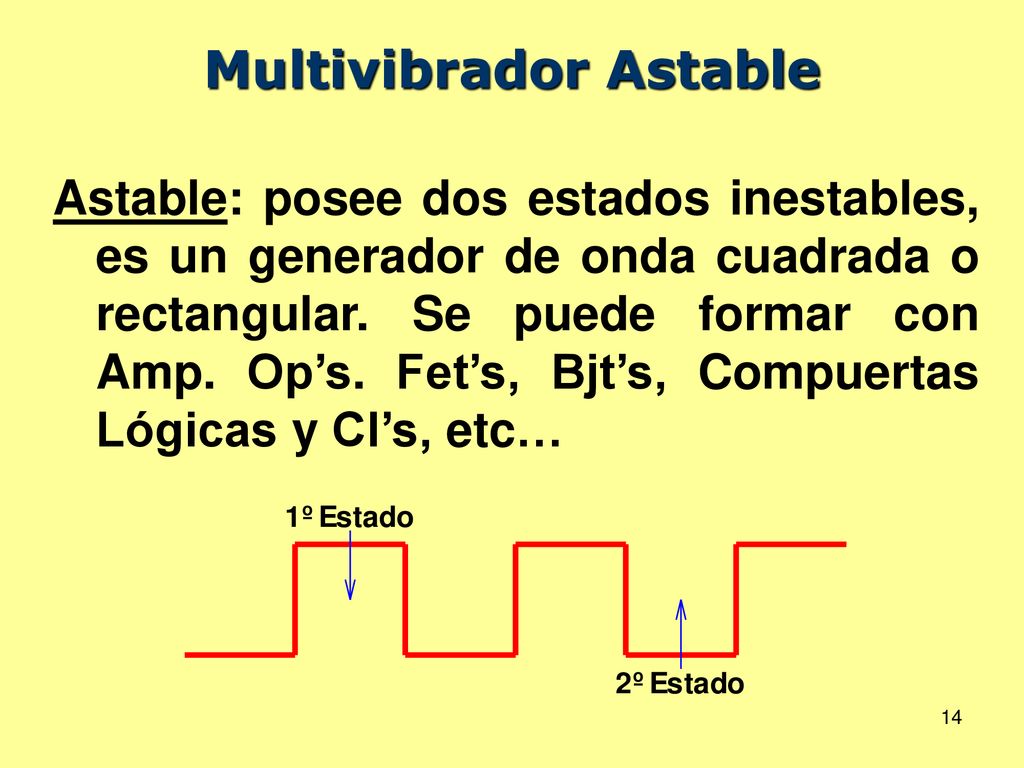

14 Multivibrador Astable
Astable: posee dos estados inestables, es un generador de onda cuadrada o rectangular. Se puede formar con Amp. Op’s. Fet’s, Bjt’s, Compuertas Lógicas y CI’s, etc…

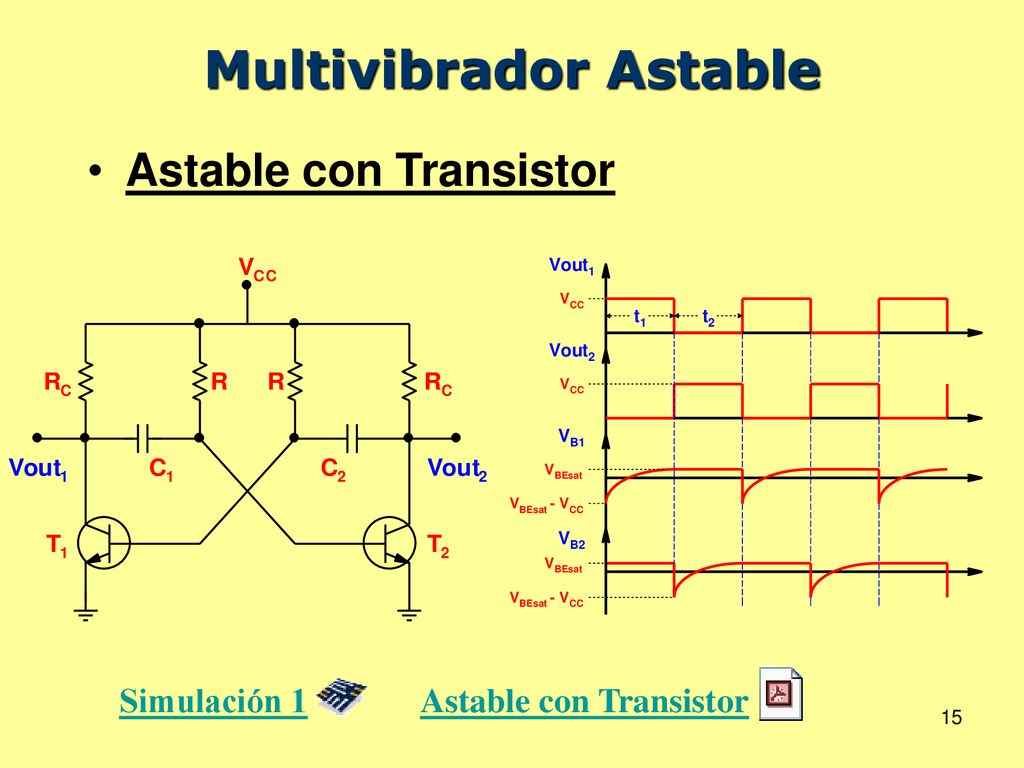

15 Multivibrador Astable
Astable con Transistor Astable con Transistor Simulación 1

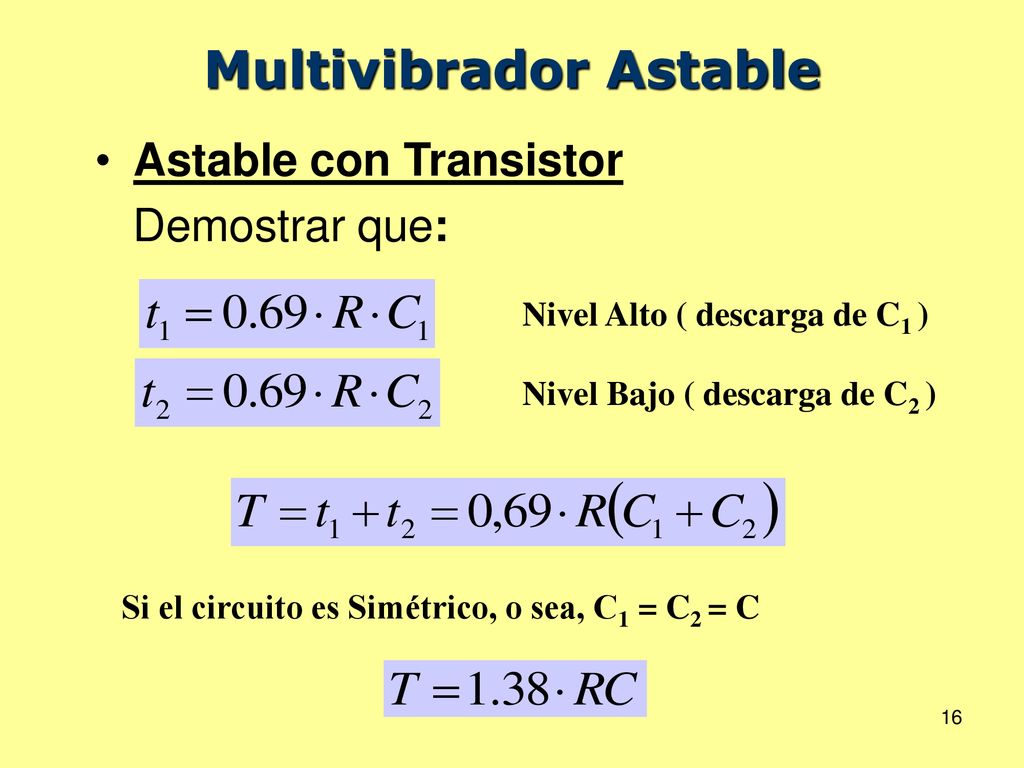

16 Multivibrador Astable
Astable con Transistor Demostrar que: Nivel Alto ( descarga de C1 ) Nivel Bajo ( descarga de C2 ) Si el circuito es Simétrico, o sea, C1 = C2 = C

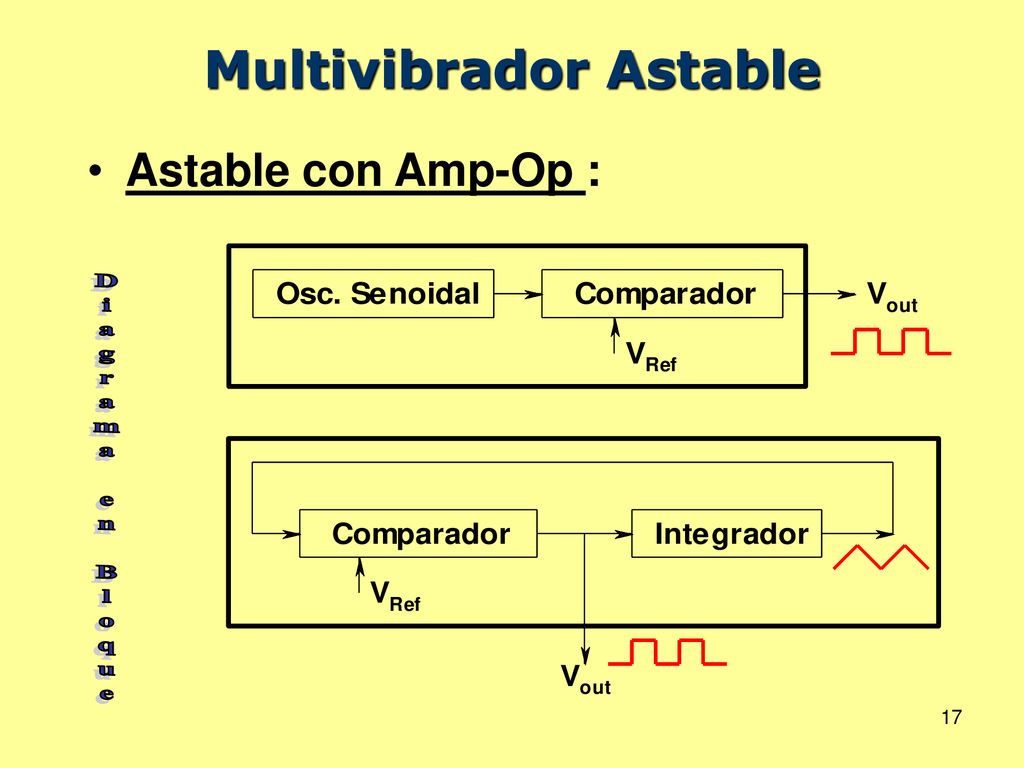

17 Multivibrador Astable
Astable con Amp-Op : Diagrama en Bloque

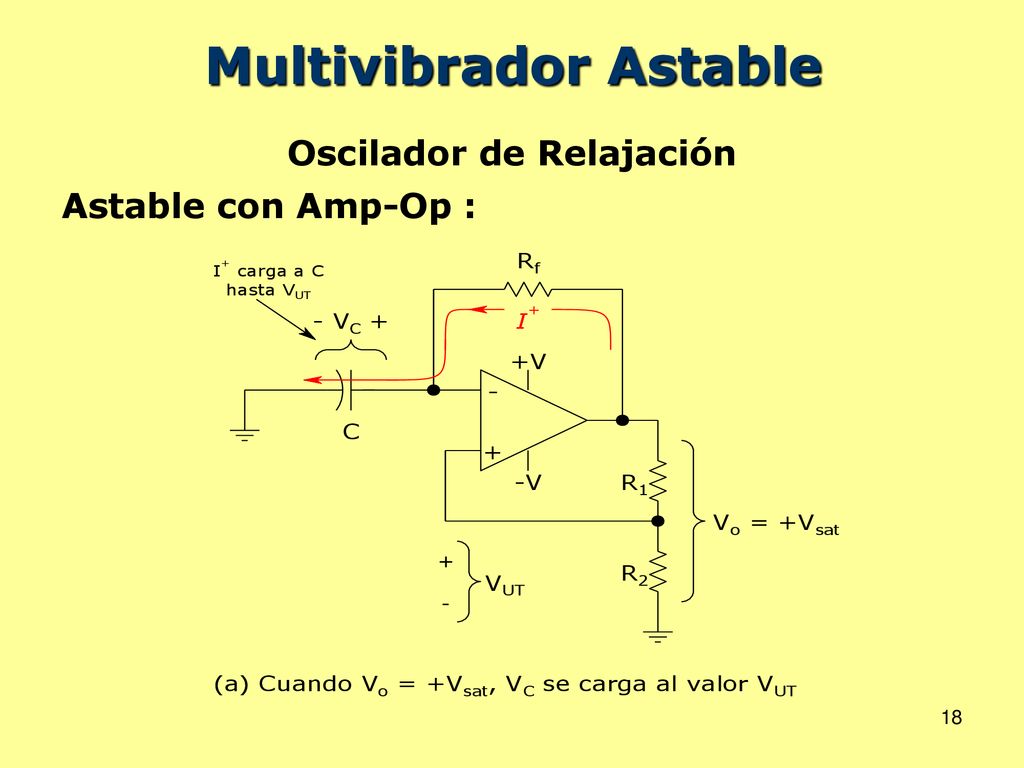

18 Multivibrador Astable
Oscilador de Relajación Astable con Amp-Op :

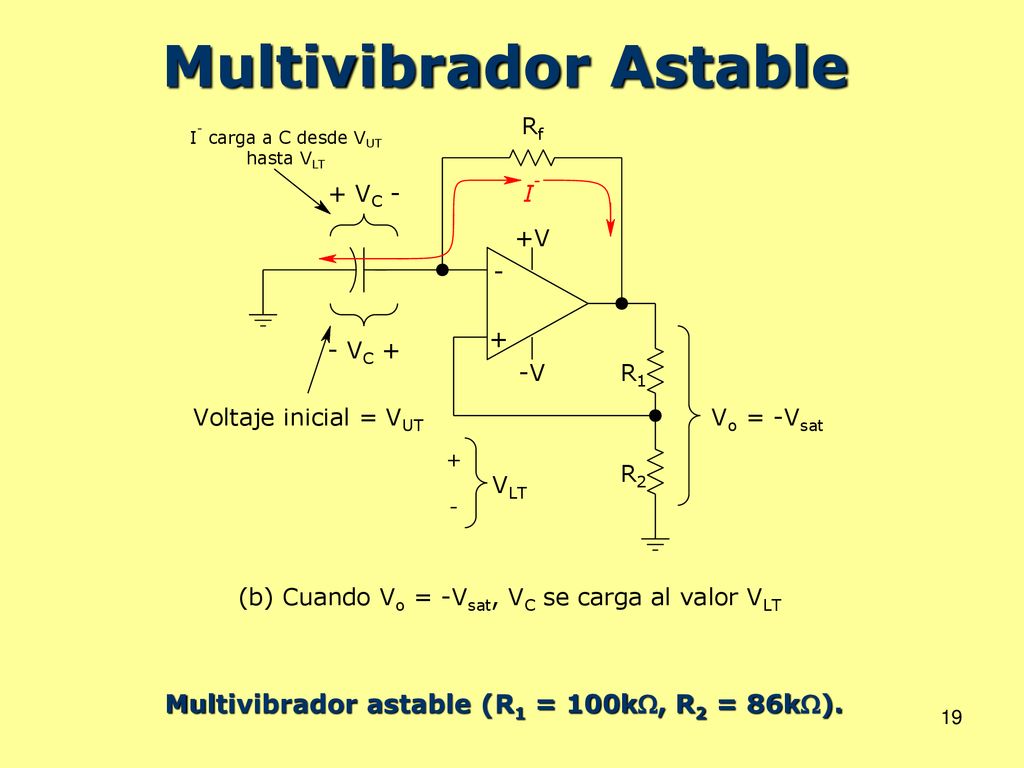

19 Multivibrador Astable
Multivibrador astable (R1 = 100k, R2 = 86k).

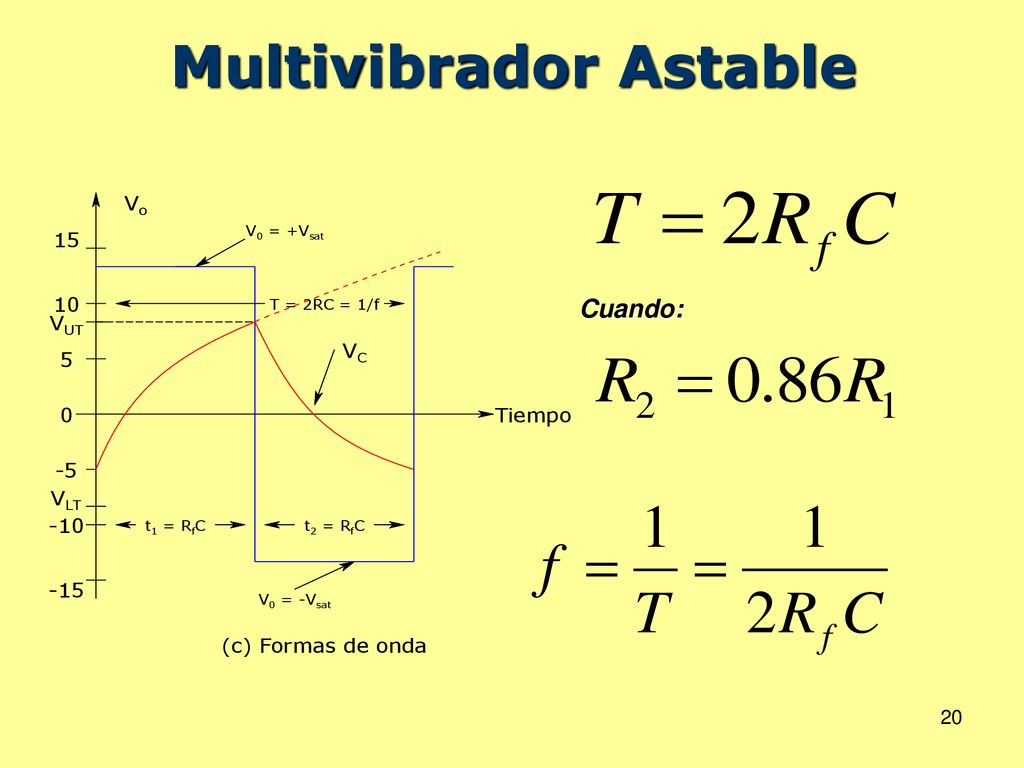

20 Multivibrador Astable
Cuando:

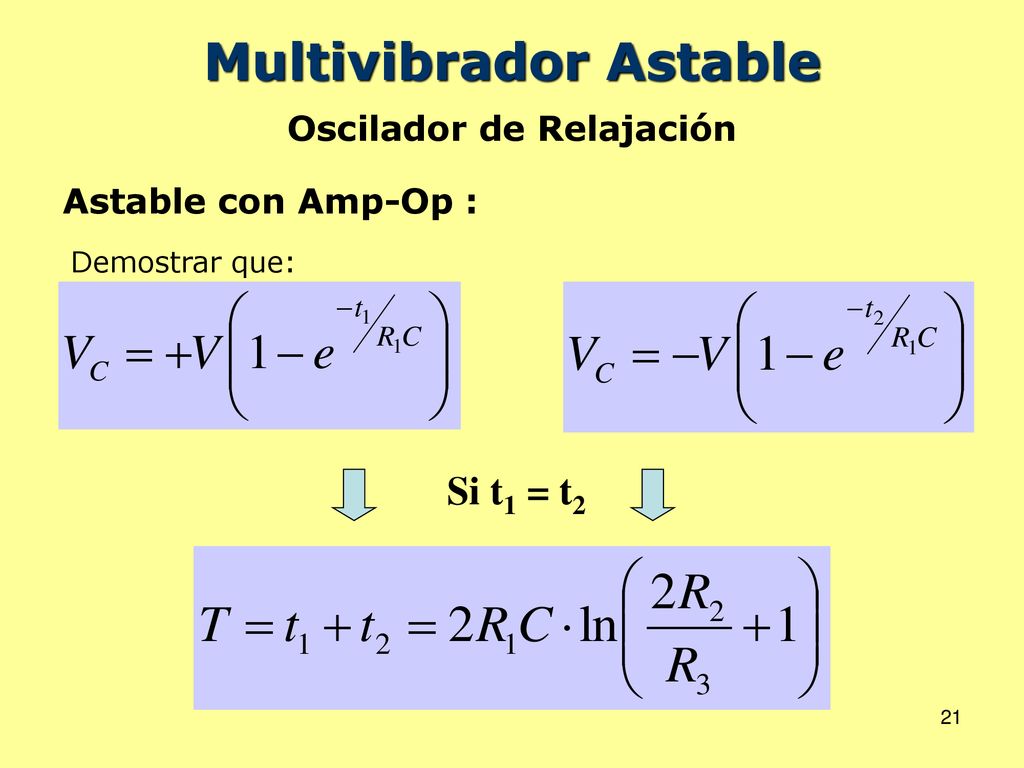

21 Multivibrador Astable
Oscilador de Relajación Astable con Amp-Op : Demostrar que: Si t1 = t2

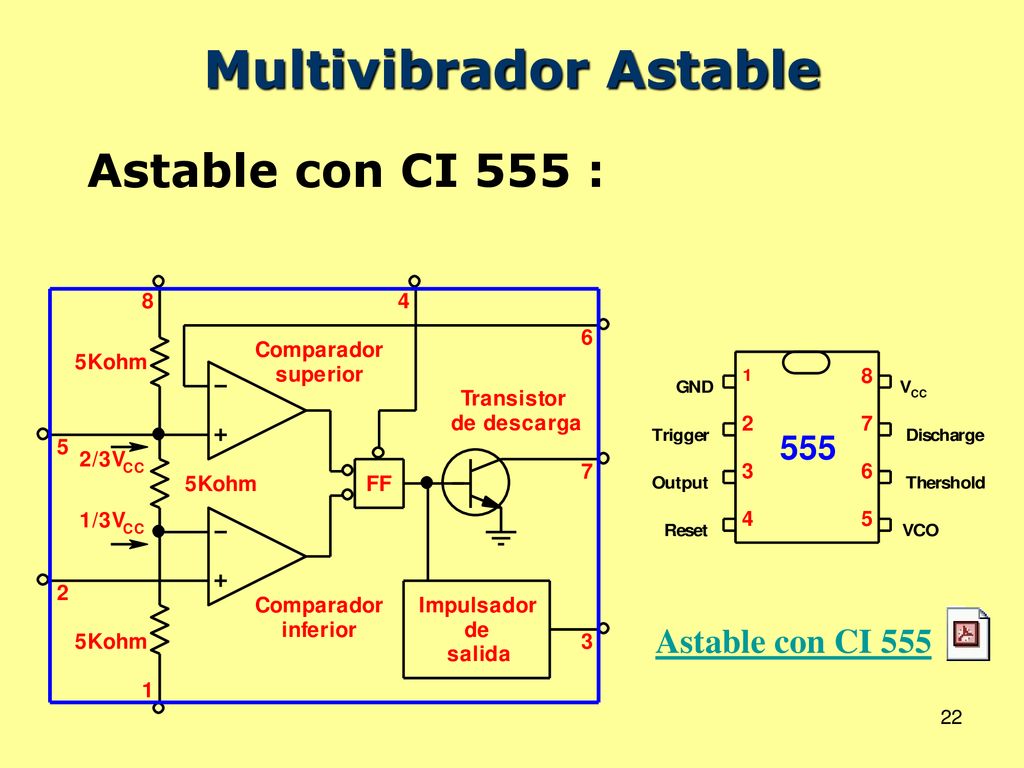

22 Multivibrador Astable
Astable con CI 555 : Astable con CI 555

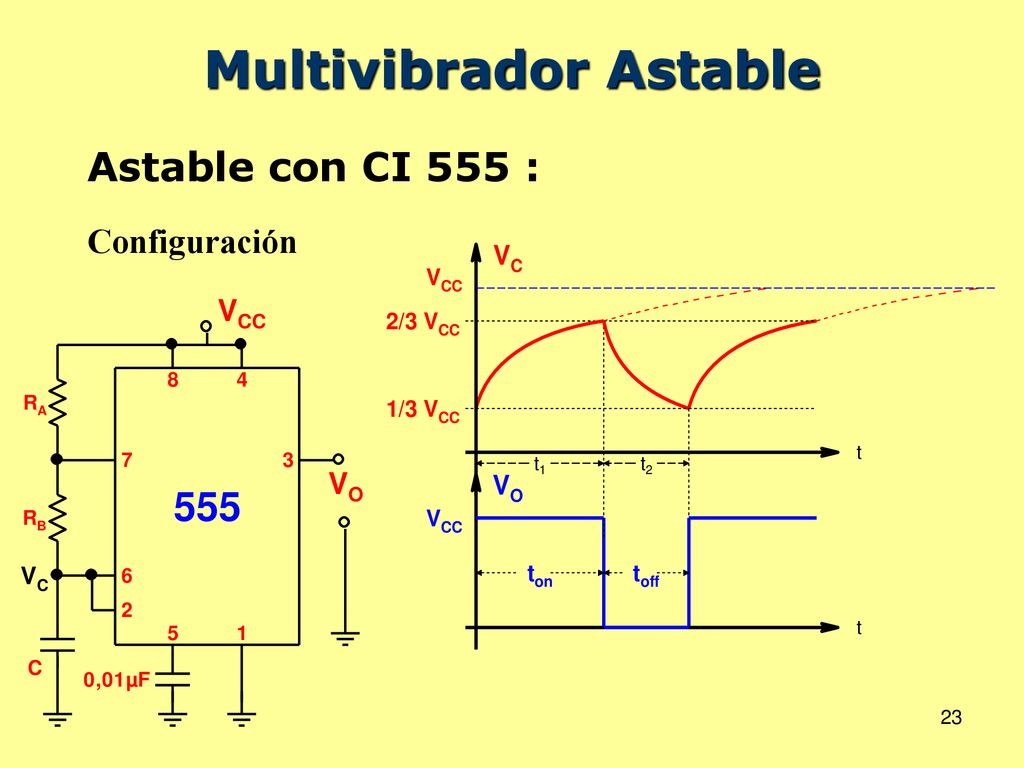

23 Multivibrador Astable
Astable con CI 555 : Configuración

24 Multivibrador Astable

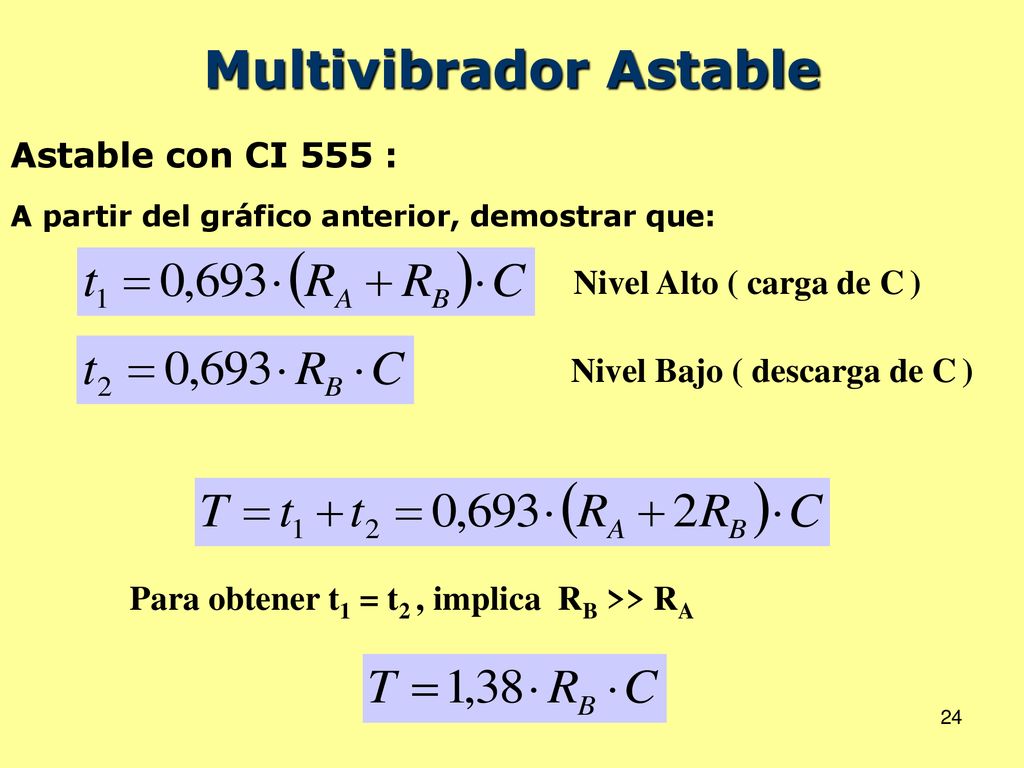

Astable con CI 555 : A partir del gráfico anterior, demostrar que: Nivel Alto ( carga de C ) Nivel Bajo ( descarga de C ) Para obtener t1 = t2 , implica RB >> RA

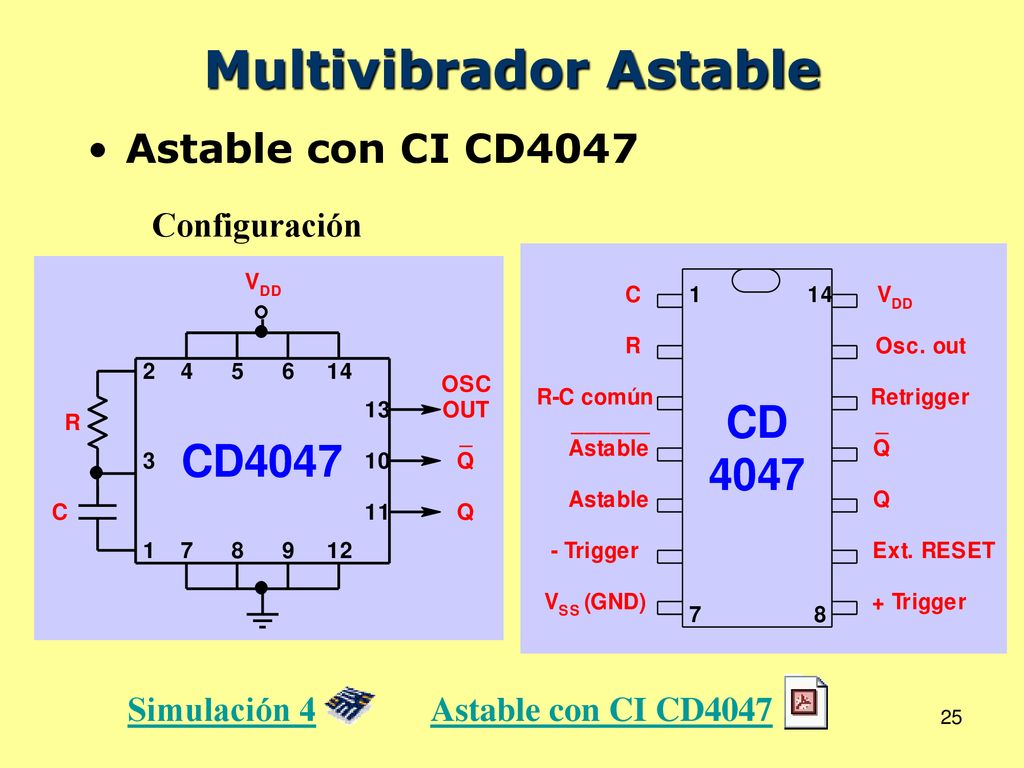

25 Multivibrador Astable
Astable con CI CD4047 Configuración Astable con CI CD4047 Simulación 4

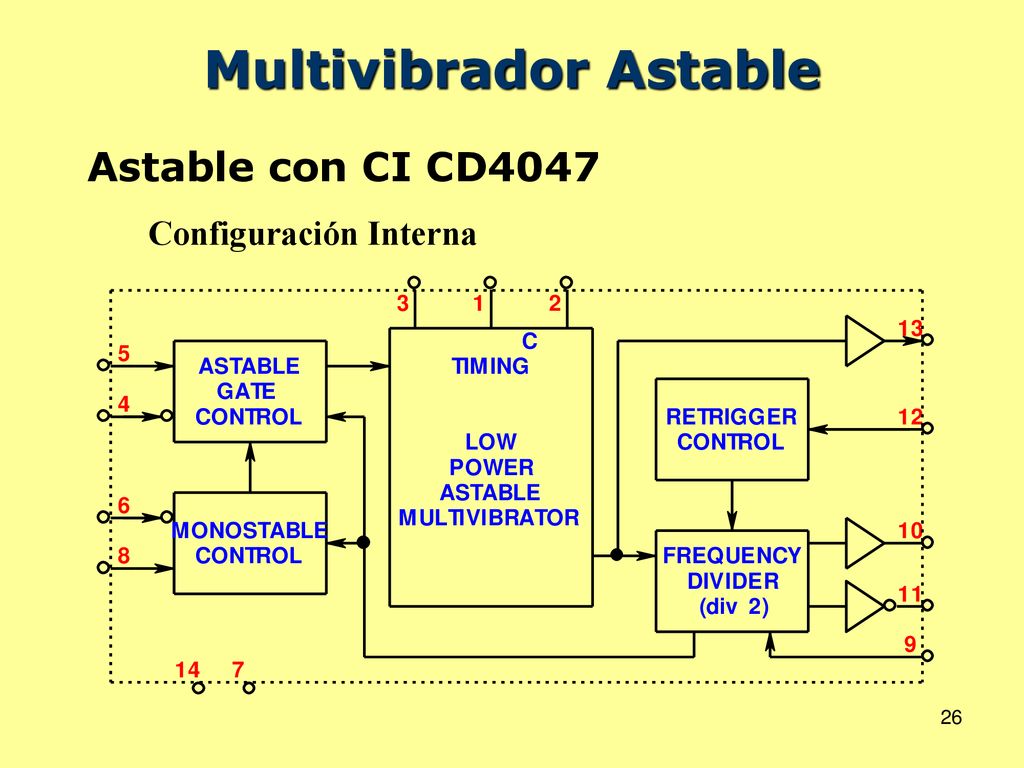

26 Multivibrador Astable
Astable con CI CD4047 Configuración Interna

27 Multivibrador Astable

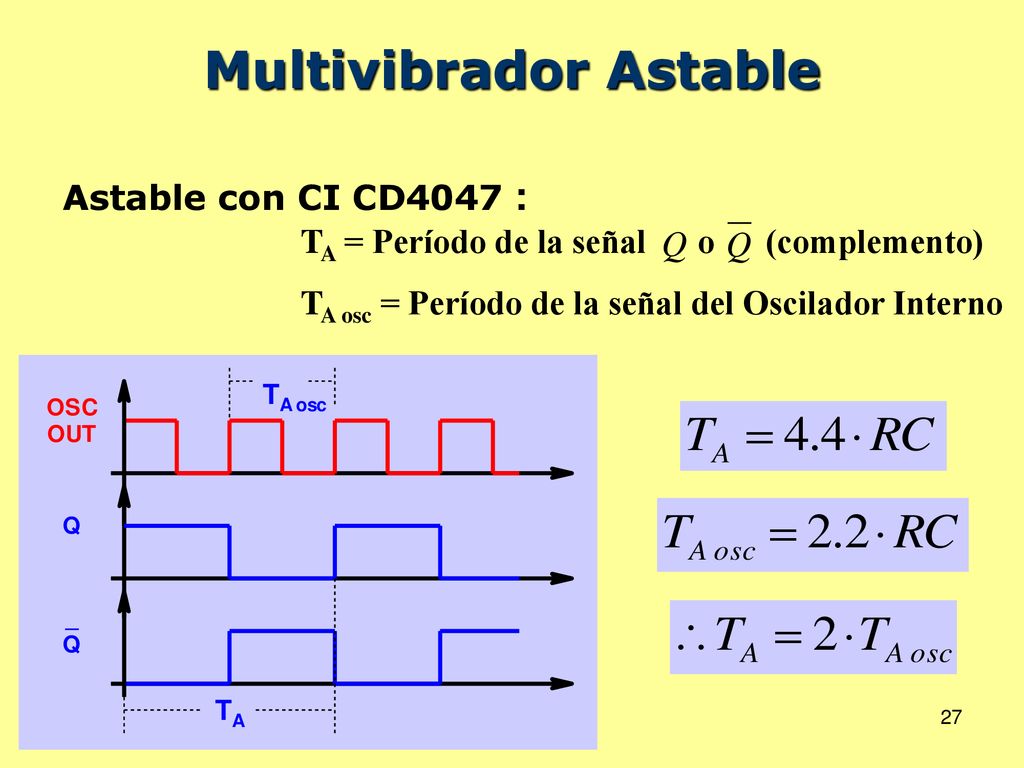

Astable con CI CD4047 : TA = Período de la señal o (complemento) TA osc = Período de la señal del Oscilador Interno

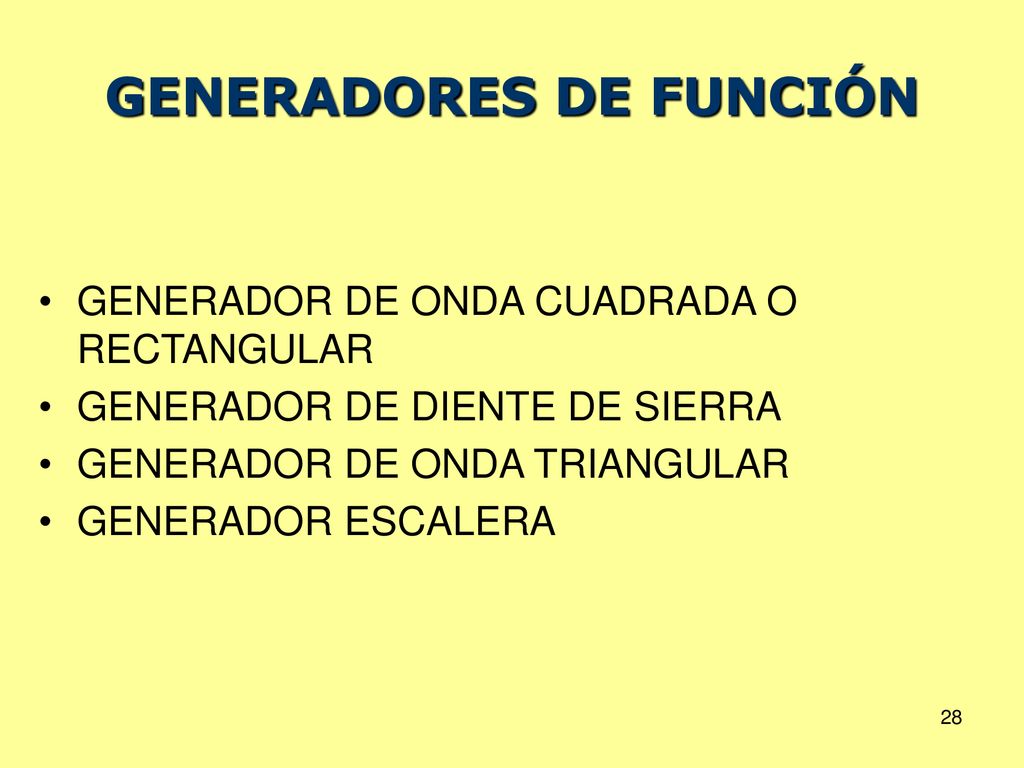

28 GENERADORES DE FUNCIÓN
GENERADOR DE ONDA CUADRADA O RECTANGULAR GENERADOR DE DIENTE DE SIERRA GENERADOR DE ONDA TRIANGULAR GENERADOR ESCALERA

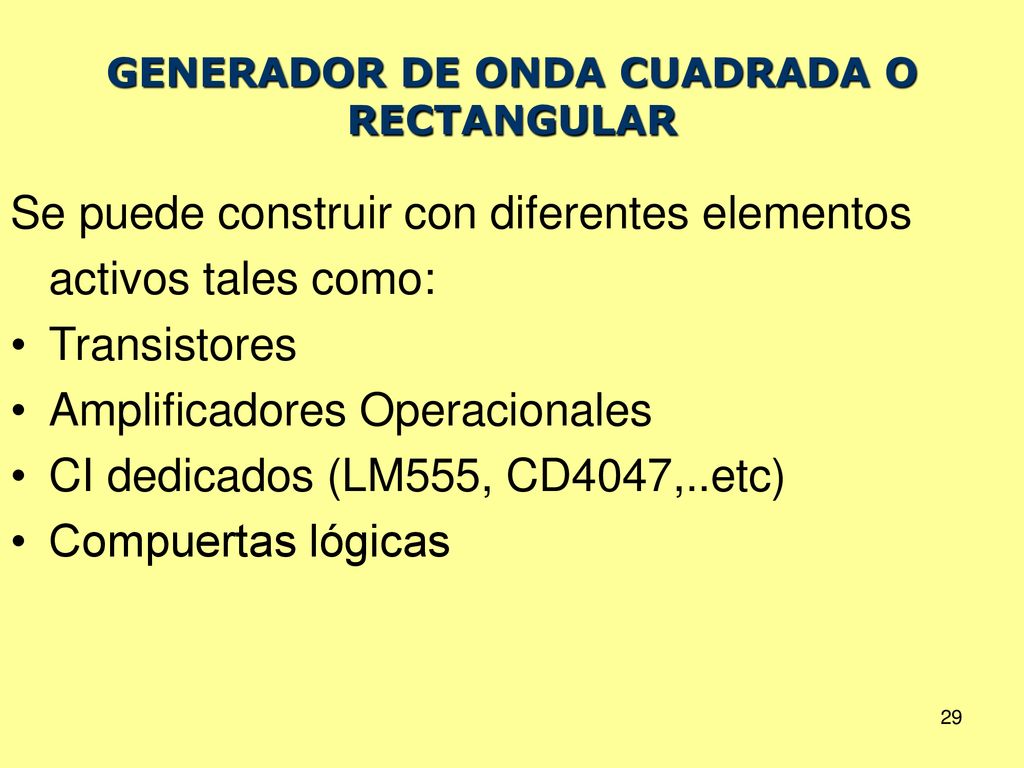

29 GENERADOR DE ONDA CUADRADA O RECTANGULAR
Se puede construir con diferentes elementos activos tales como: Transistores Amplificadores Operacionales CI dedicados (LM555, CD4047,..etc) Compuertas lógicas

30 GENERADOR DE ONDA CUADRADA O RECTANGULAR

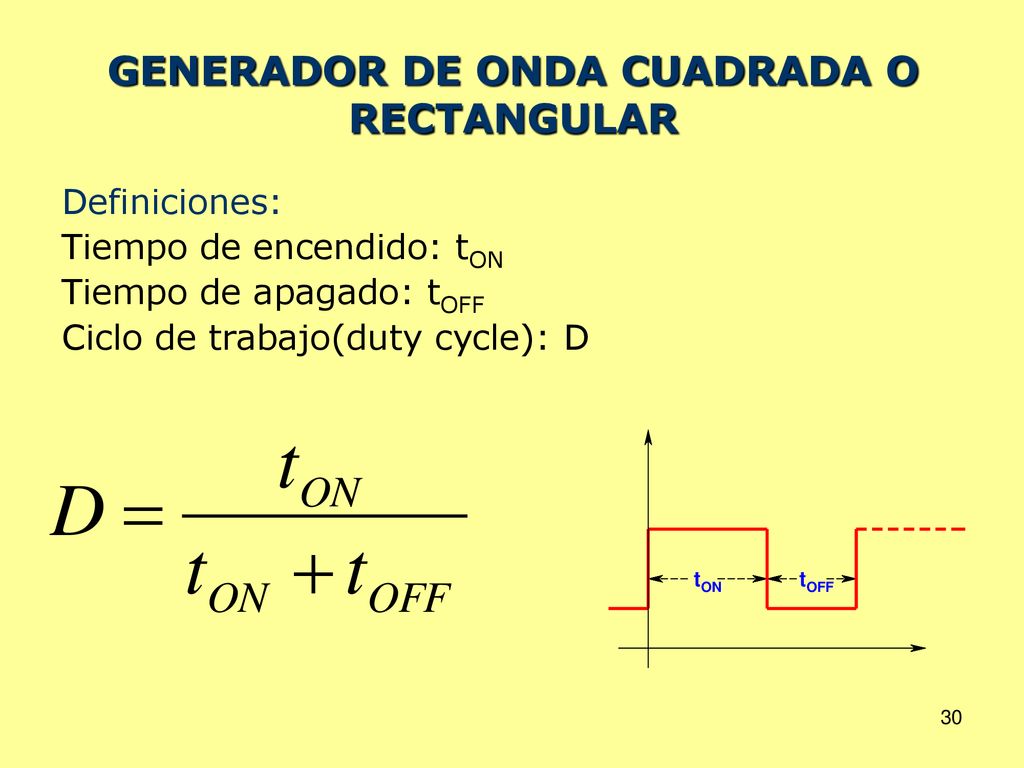

Definiciones: Tiempo de encendido: tON Tiempo de apagado: tOFF Ciclo de trabajo(duty cycle): D

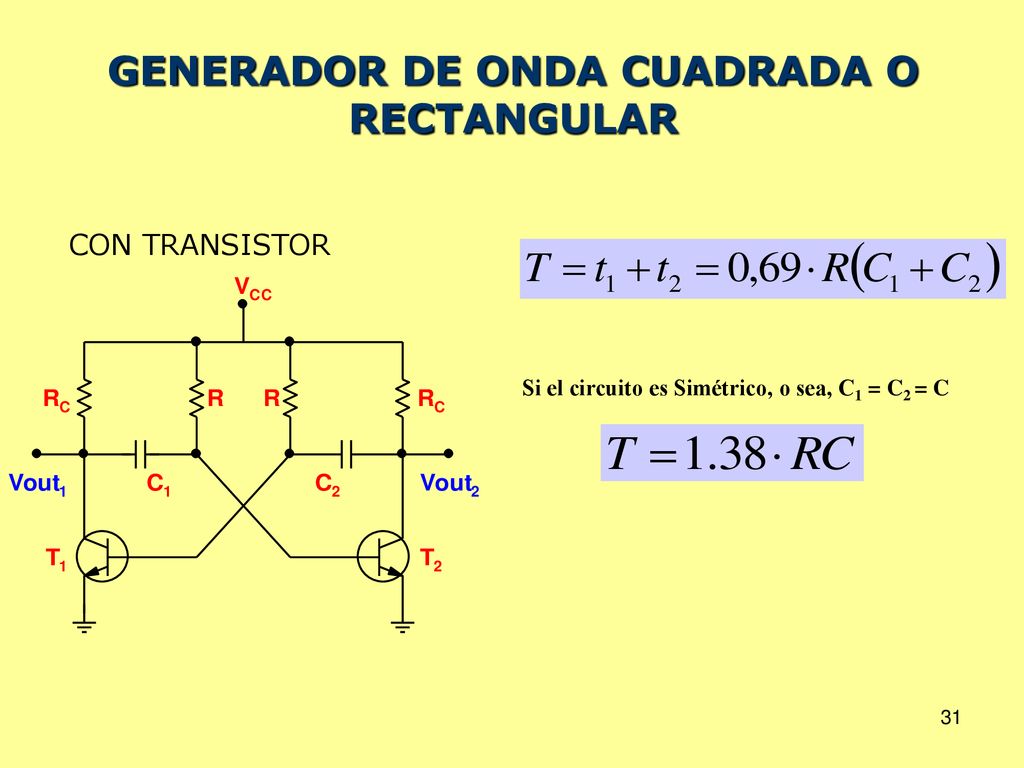

31 GENERADOR DE ONDA CUADRADA O RECTANGULAR
CON TRANSISTOR Si el circuito es Simétrico, o sea, C1 = C2 = C

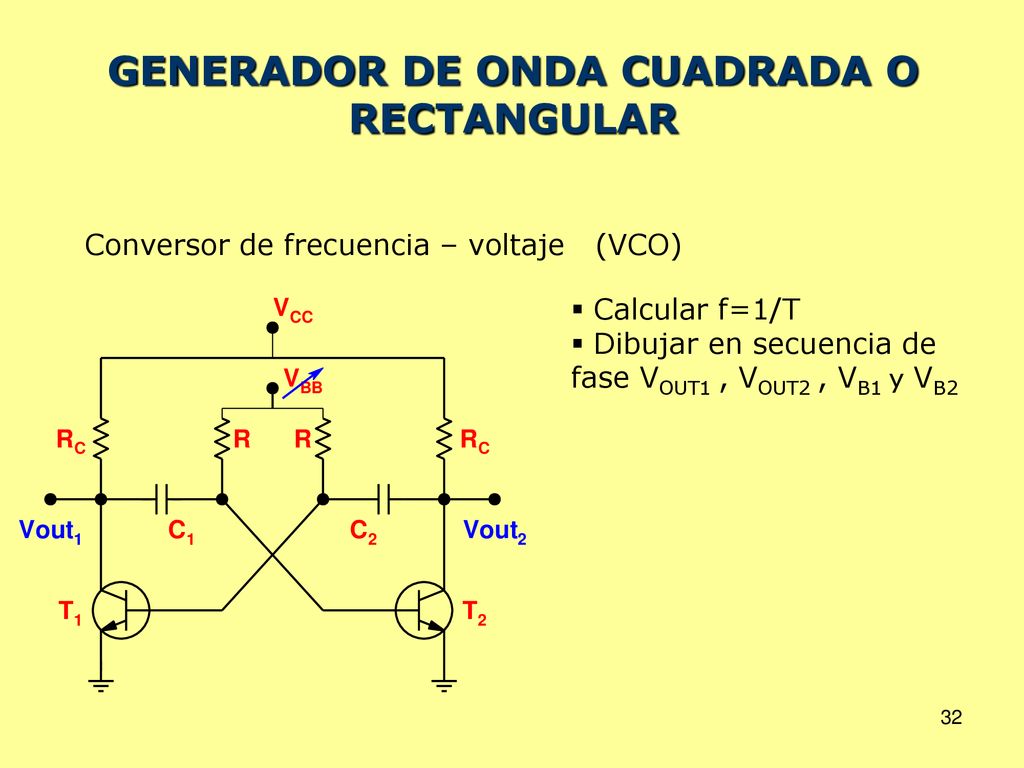

32 GENERADOR DE ONDA CUADRADA O RECTANGULAR
Conversor de frecuencia – voltaje (VCO) Calcular f=1/T Dibujar en secuencia de fase VOUT1 , VOUT2 , VB1 y VB2

33 GENERADOR DE ONDA CUADRADA O RECTANGULAR

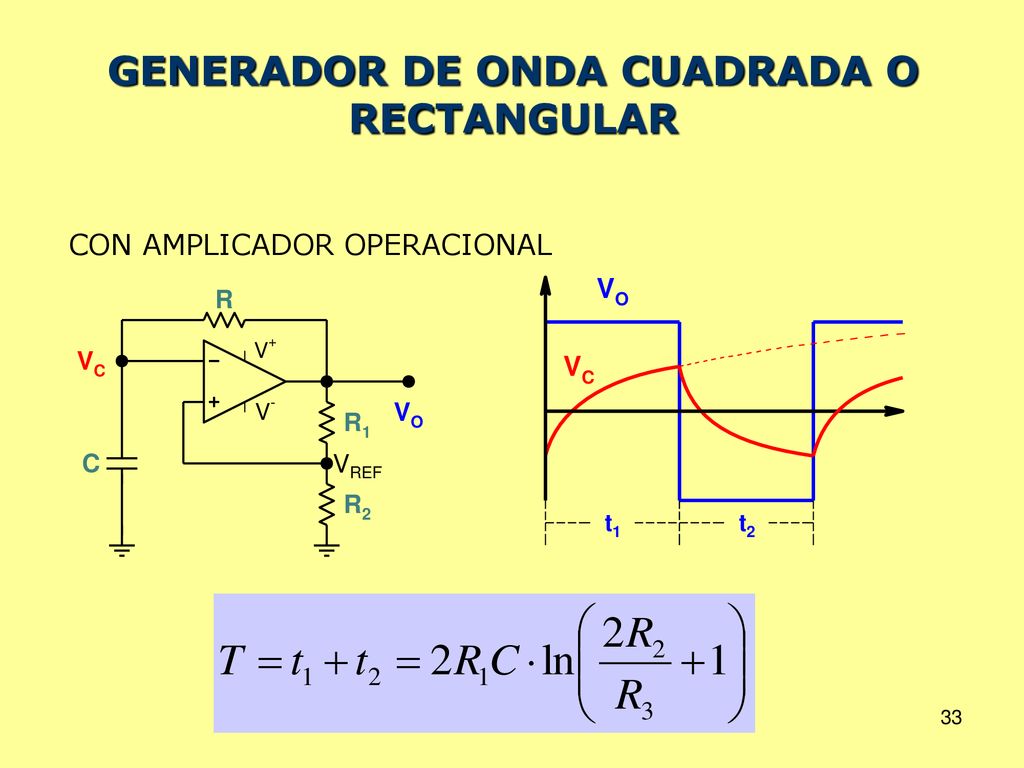

CON AMPLICADOR OPERACIONAL

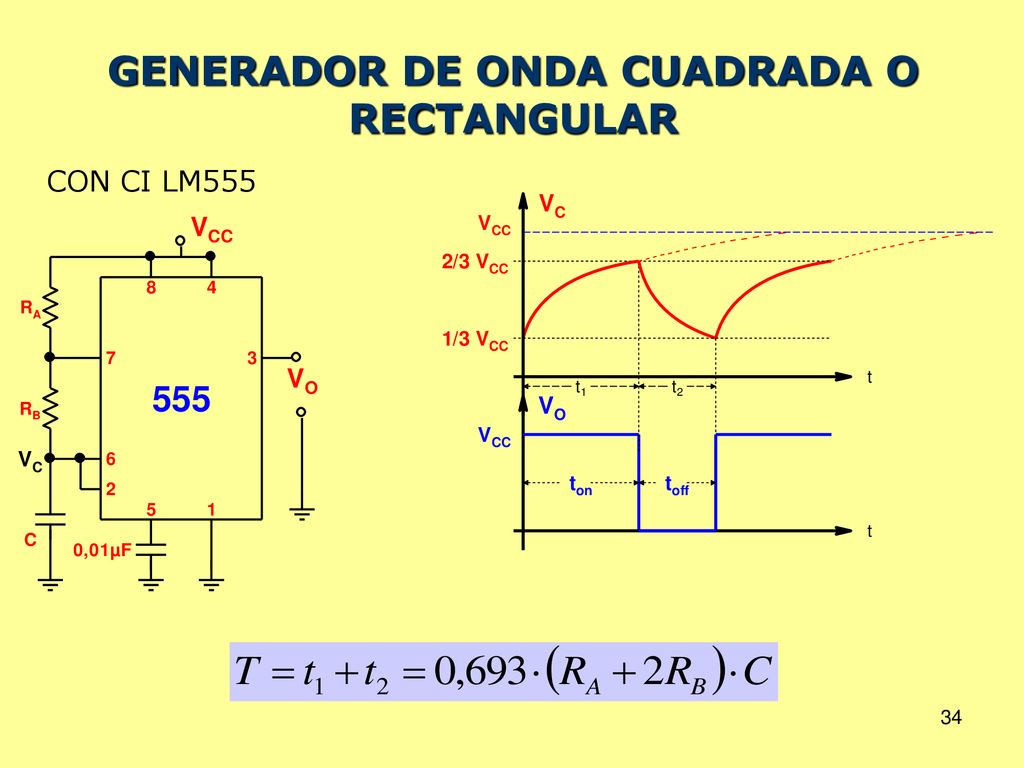

34 GENERADOR DE ONDA CUADRADA O RECTANGULAR
CON CI LM555

35 GENERADOR DE ONDA CUADRADA O RECTANGULAR

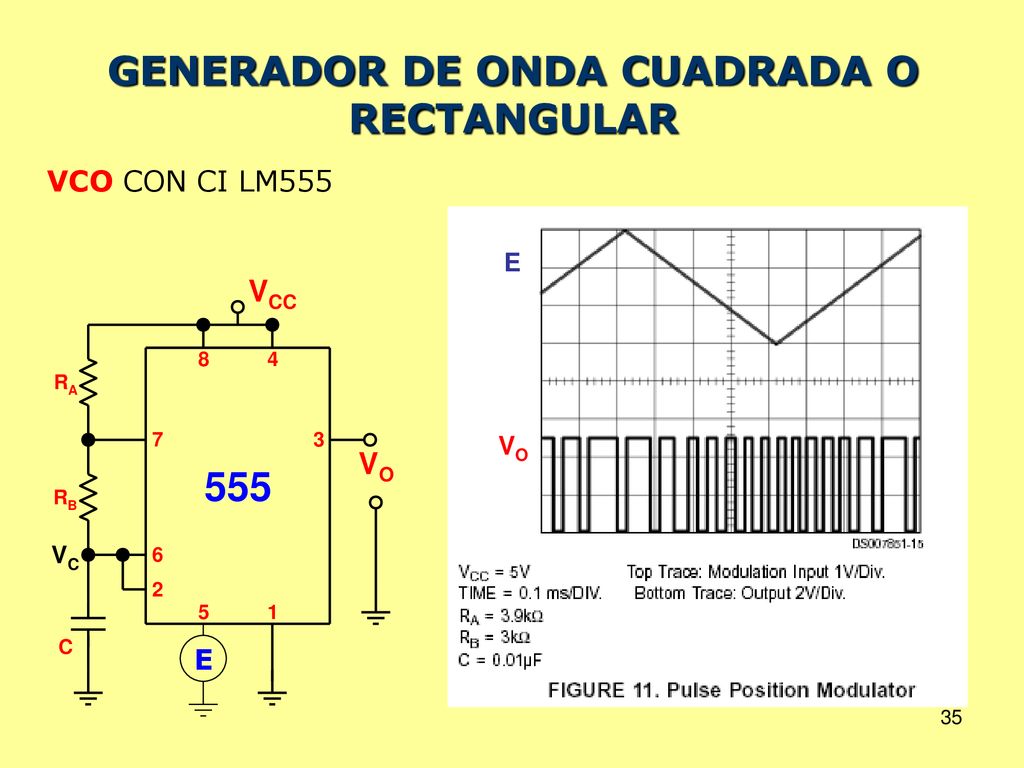

VCO CON CI LM555 E VO

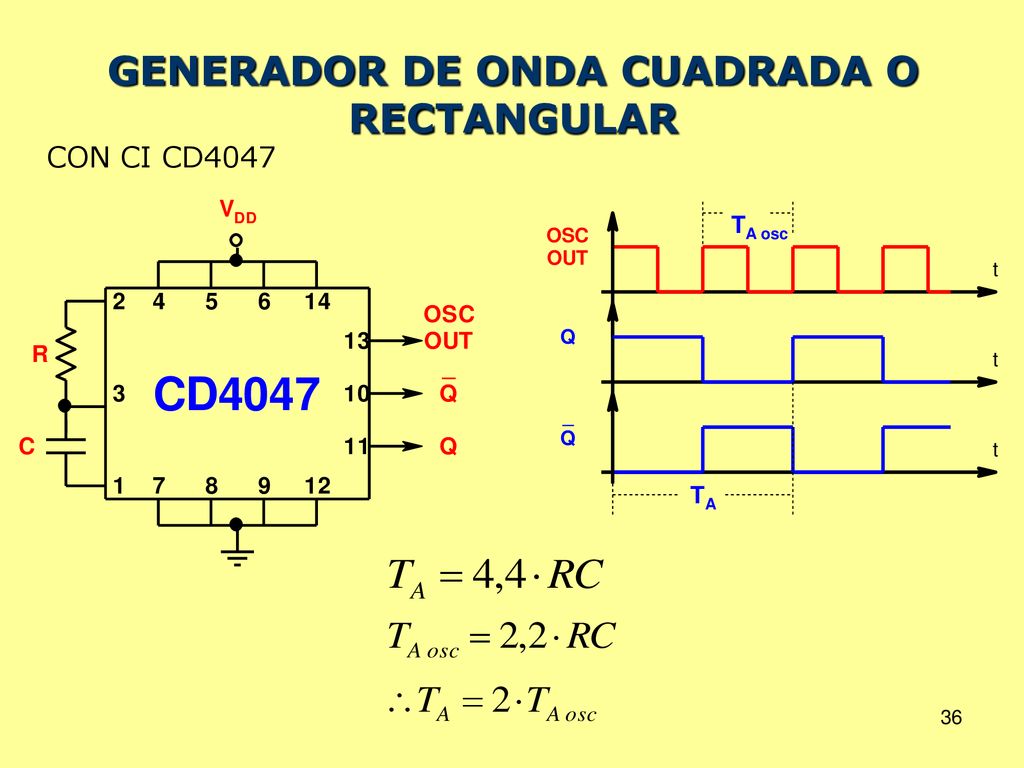

36 GENERADOR DE ONDA CUADRADA O RECTANGULAR
CON CI CD4047

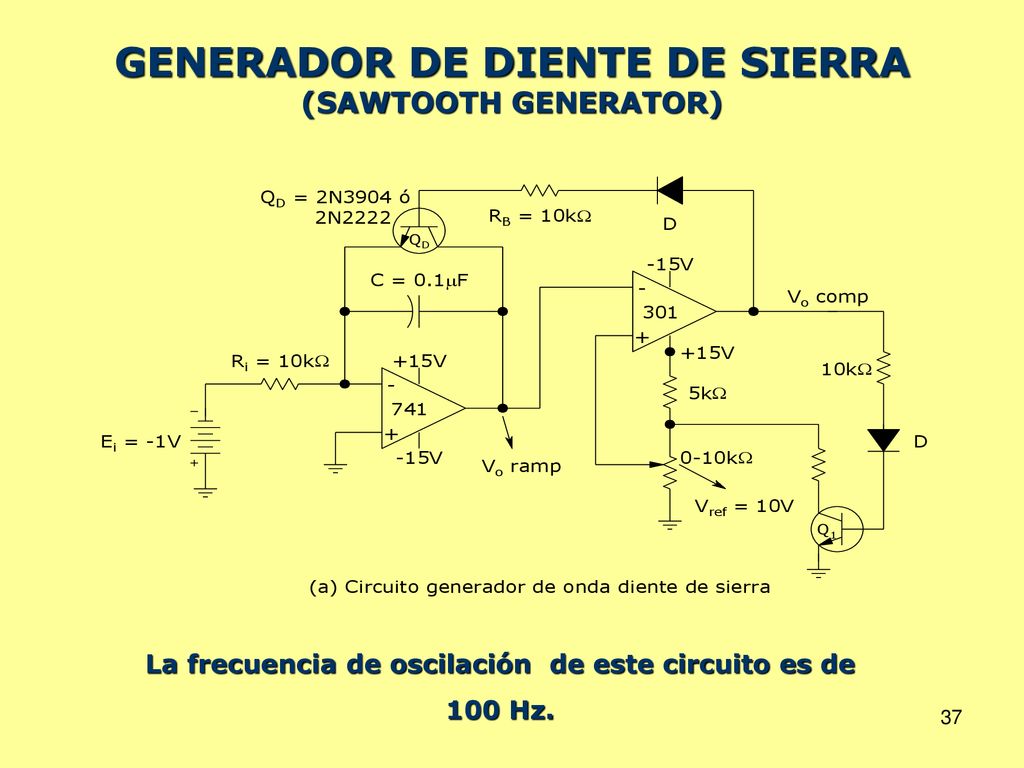

37 GENERADOR DE DIENTE DE SIERRA (SAWTOOTH GENERATOR)
La frecuencia de oscilación de este circuito es de 100 Hz.

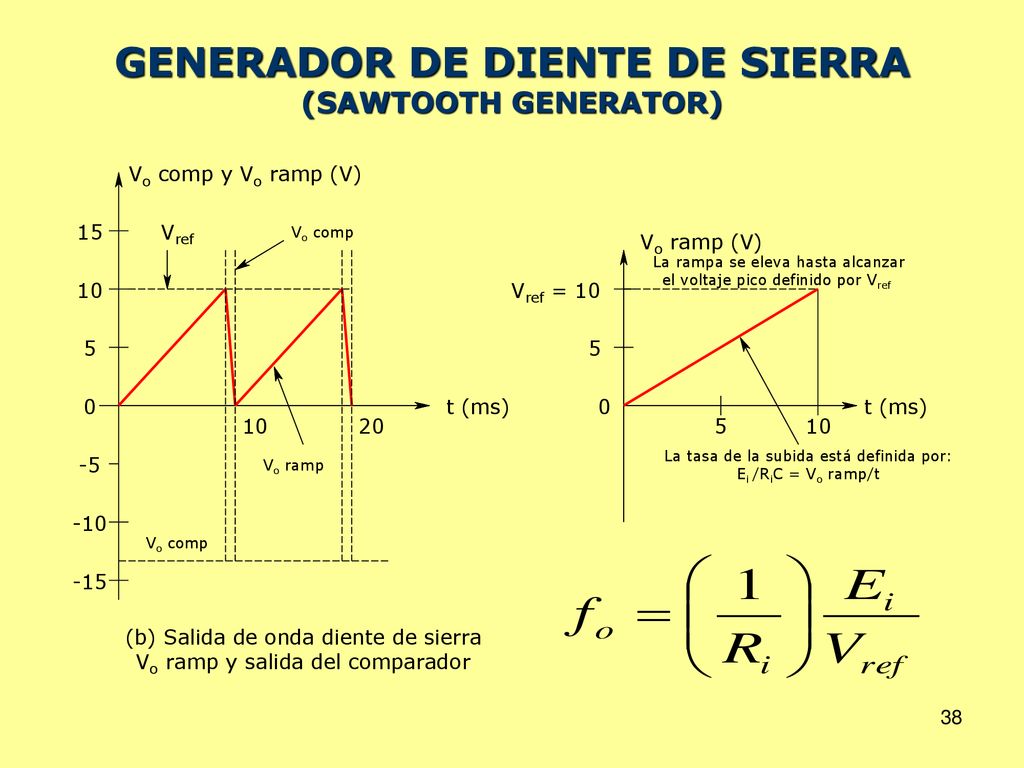

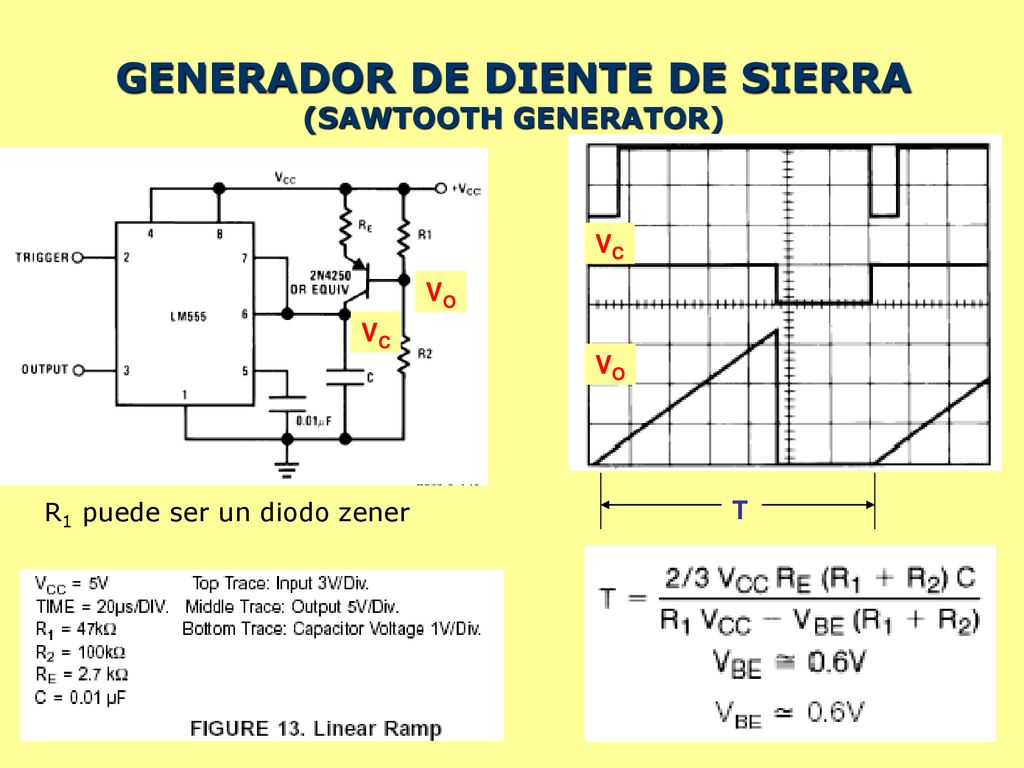

38 GENERADOR DE DIENTE DE SIERRA (SAWTOOTH GENERATOR)

39 GENERADOR DE DIENTE DE SIERRA (SAWTOOTH GENERATOR)
VO VC R1 puede ser un diodo zener

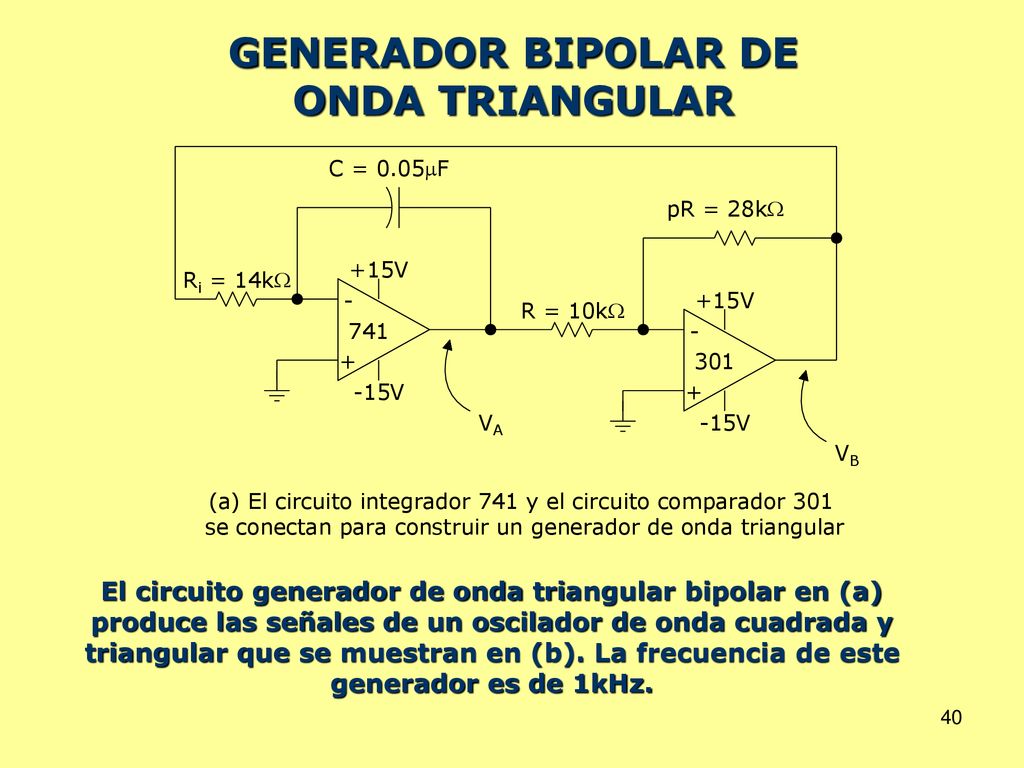

40 GENERADOR BIPOLAR DE ONDA TRIANGULAR
El circuito generador de onda triangular bipolar en (a) produce las señales de un oscilador de onda cuadrada y triangular que se muestran en (b). La frecuencia de este generador es de 1kHz.

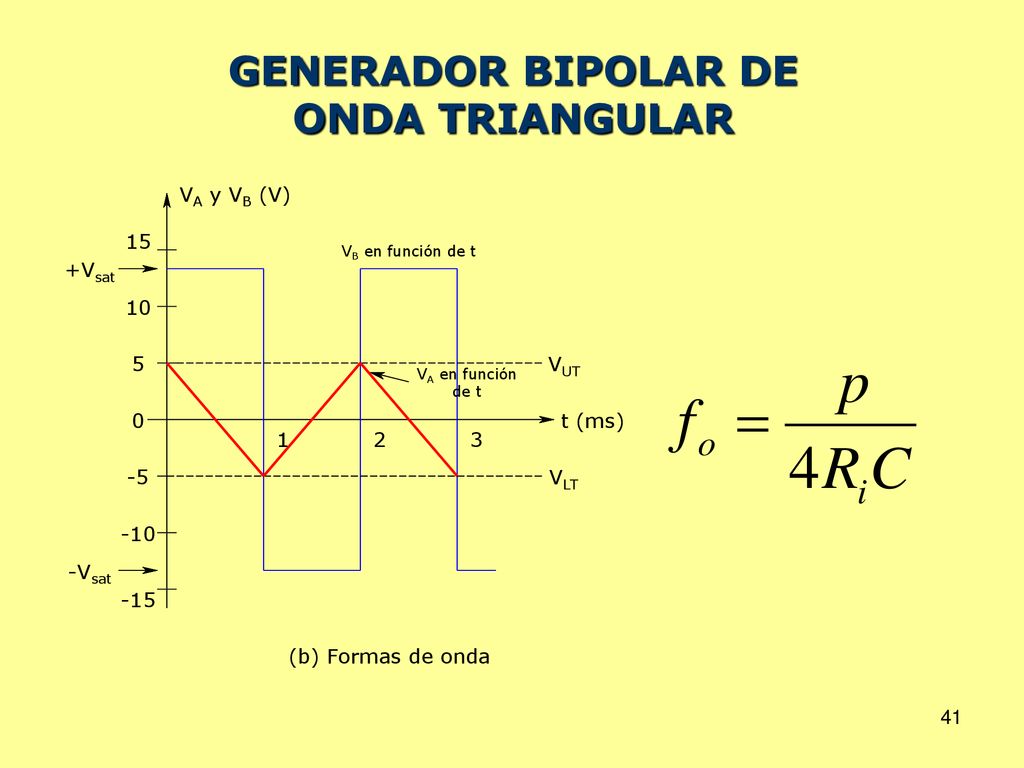

41 GENERADOR BIPOLAR DE ONDA TRIANGULAR

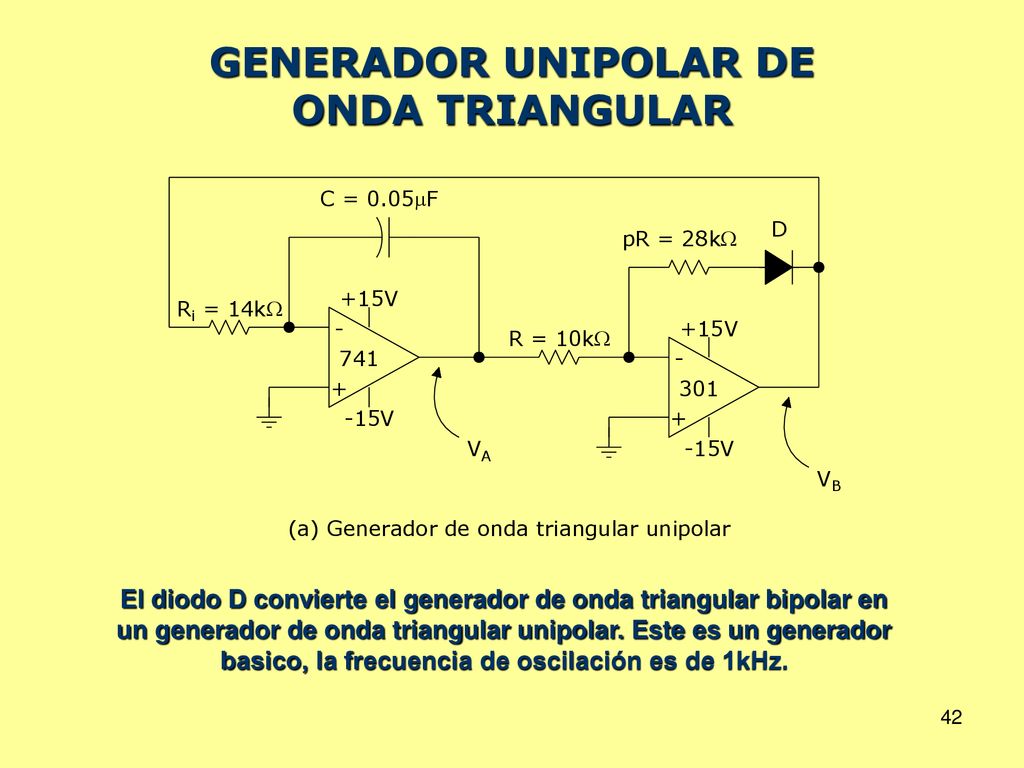

42 GENERADOR UNIPOLAR DE ONDA TRIANGULAR
El diodo D convierte el generador de onda triangular bipolar en un generador de onda triangular unipolar. Este es un generador basico, la frecuencia de oscilación es de 1kHz.

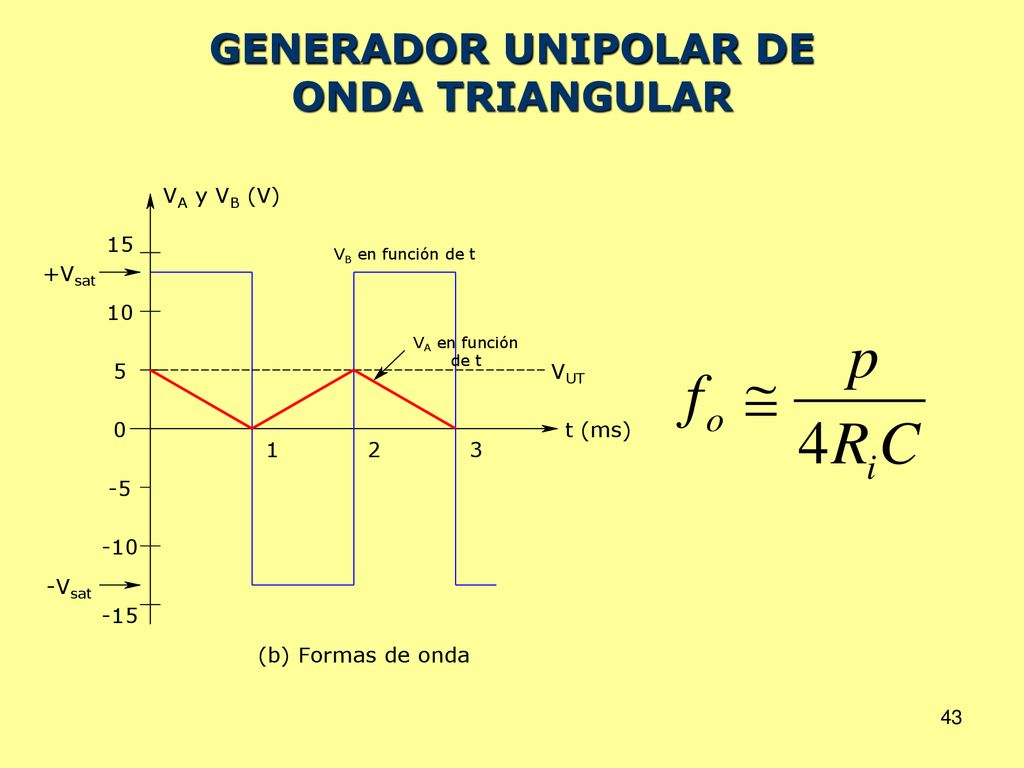

43 GENERADOR UNIPOLAR DE ONDA TRIANGULAR

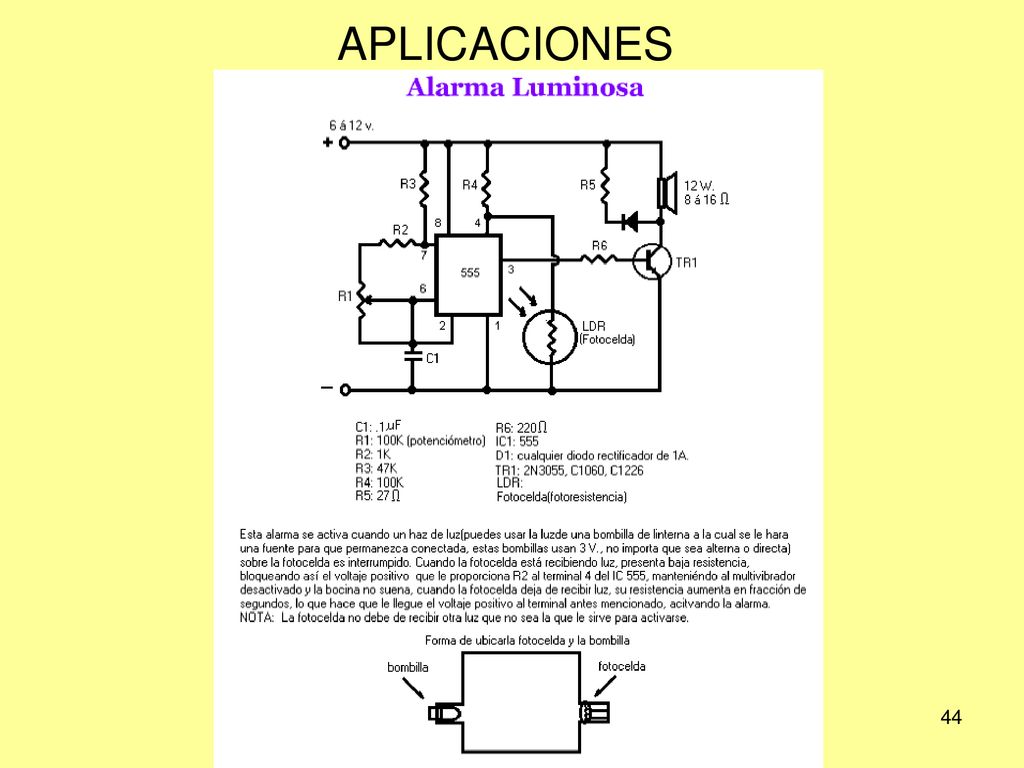

44 APLICACIONES

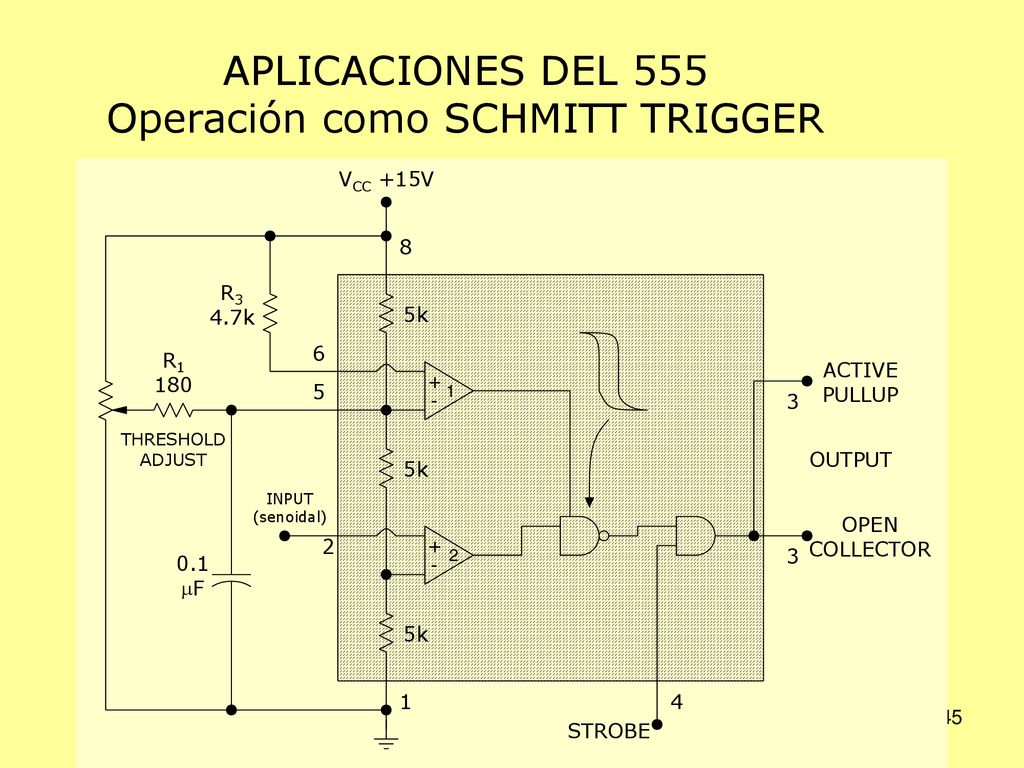

45 APLICACIONES DEL 555 Operación como SCHMITT TRIGGER

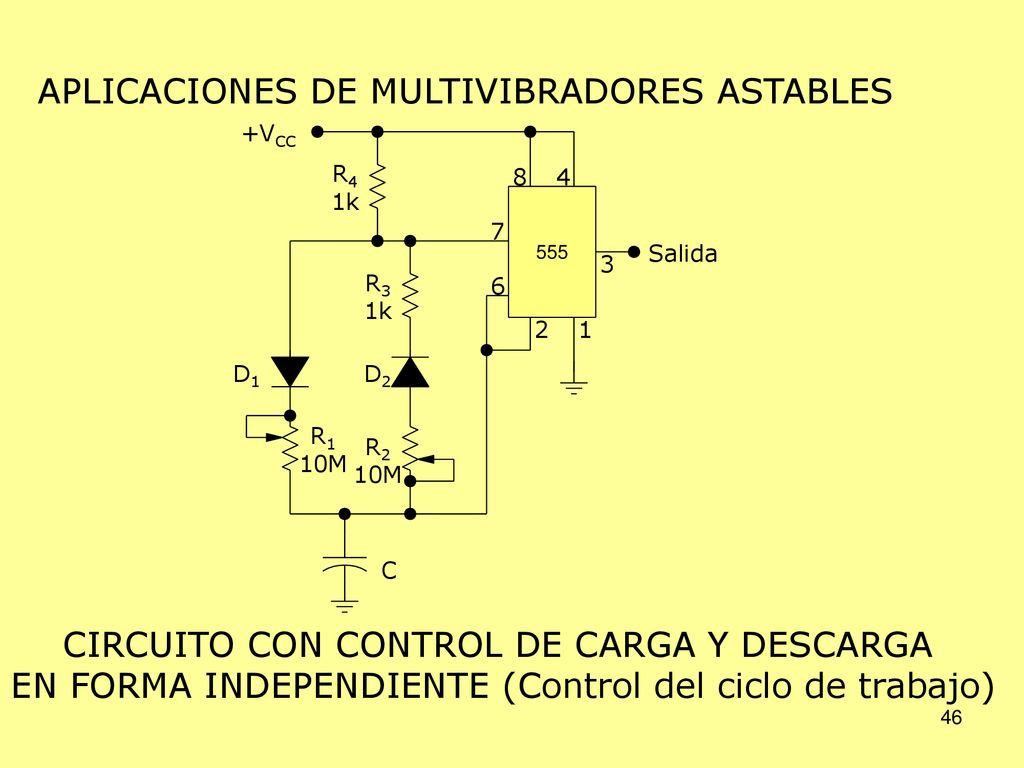

46 APLICACIONES DE MULTIVIBRADORES ASTABLES
CIRCUITO CON CONTROL DE CARGA Y DESCARGA EN FORMA INDEPENDIENTE (Control del ciclo de trabajo)

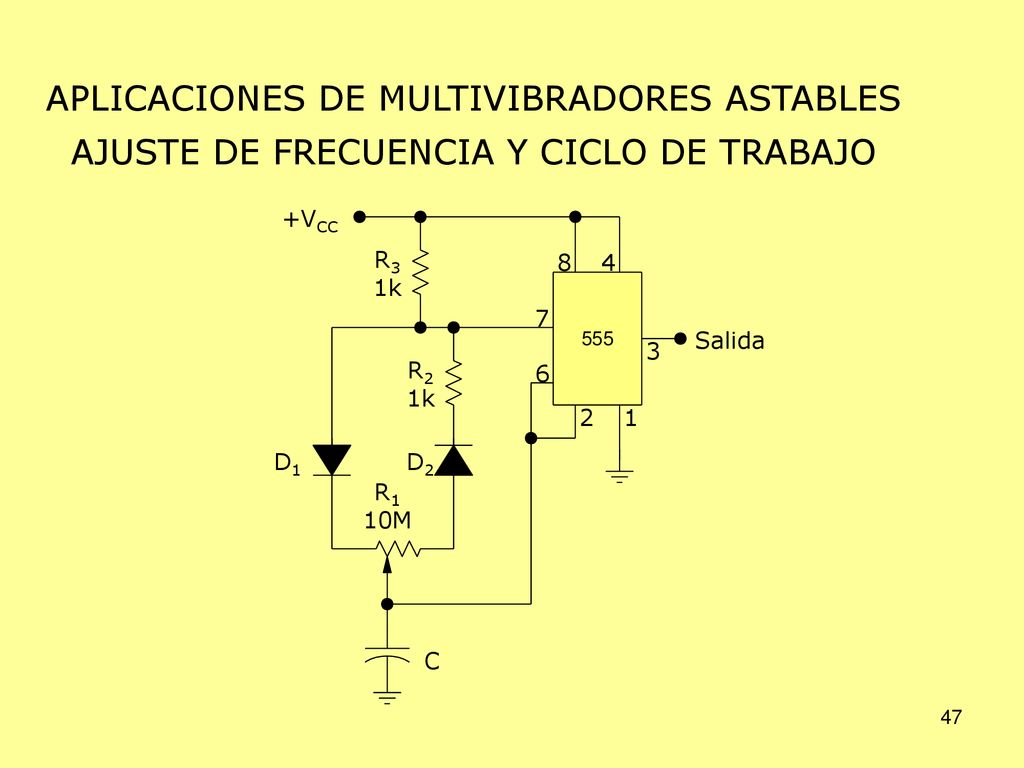

47 APLICACIONES DE MULTIVIBRADORES ASTABLES
AJUSTE DE FRECUENCIA Y CICLO DE TRABAJO

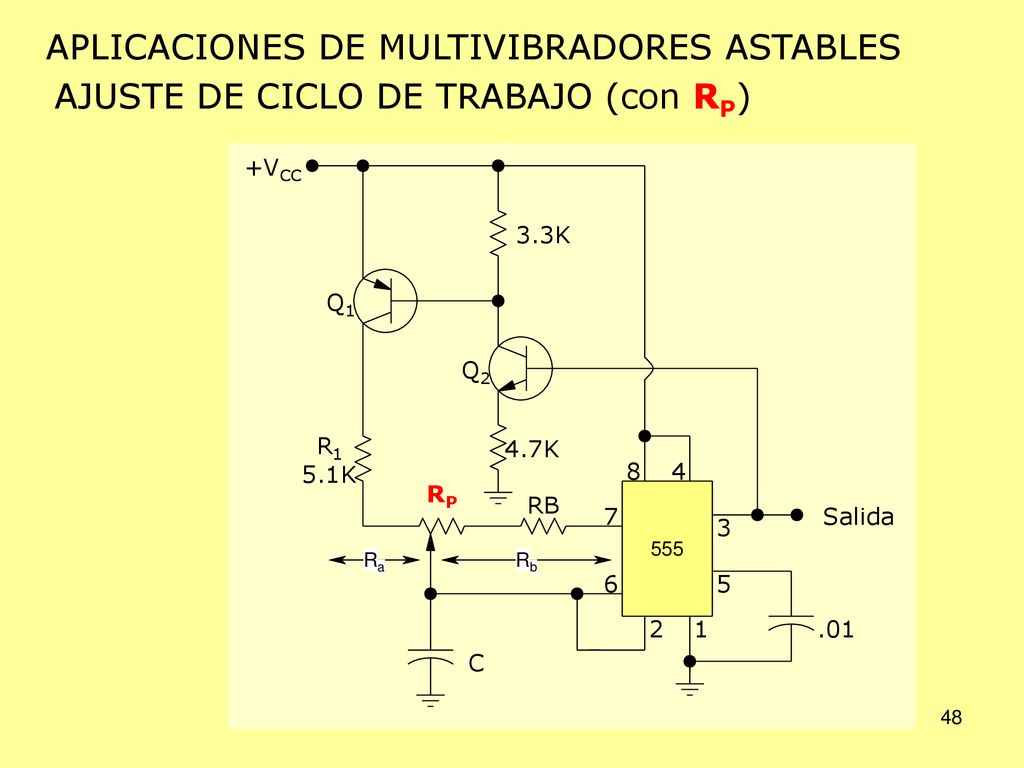

48 APLICACIONES DE MULTIVIBRADORES ASTABLES
AJUSTE DE CICLO DE TRABAJO (con RP)

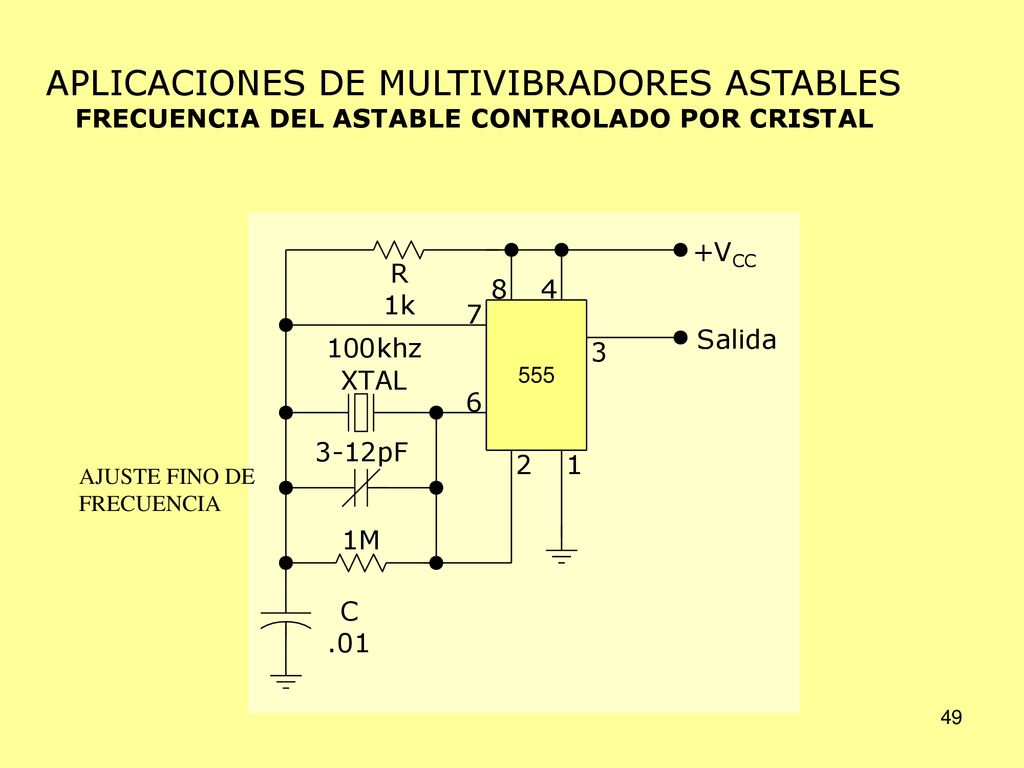

49 APLICACIONES DE MULTIVIBRADORES ASTABLES FRECUENCIA DEL ASTABLE CONTROLADO POR CRISTAL
AJUSTE FINO DE FRECUENCIA

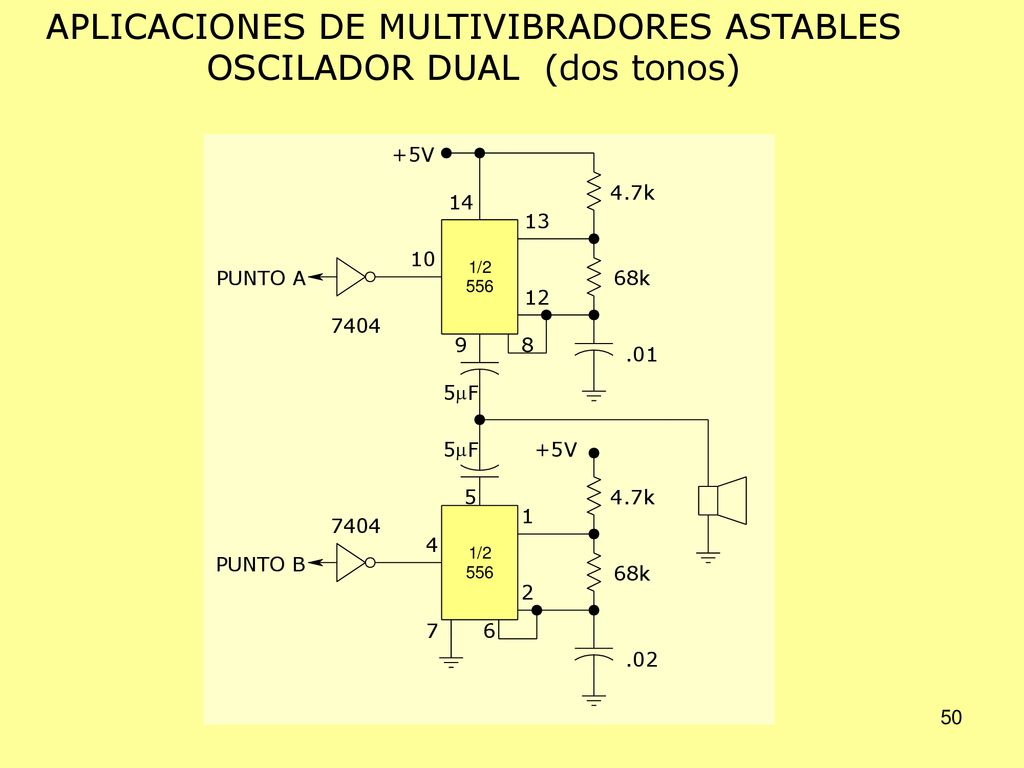

50 APLICACIONES DE MULTIVIBRADORES ASTABLES OSCILADOR DUAL (dos tonos)

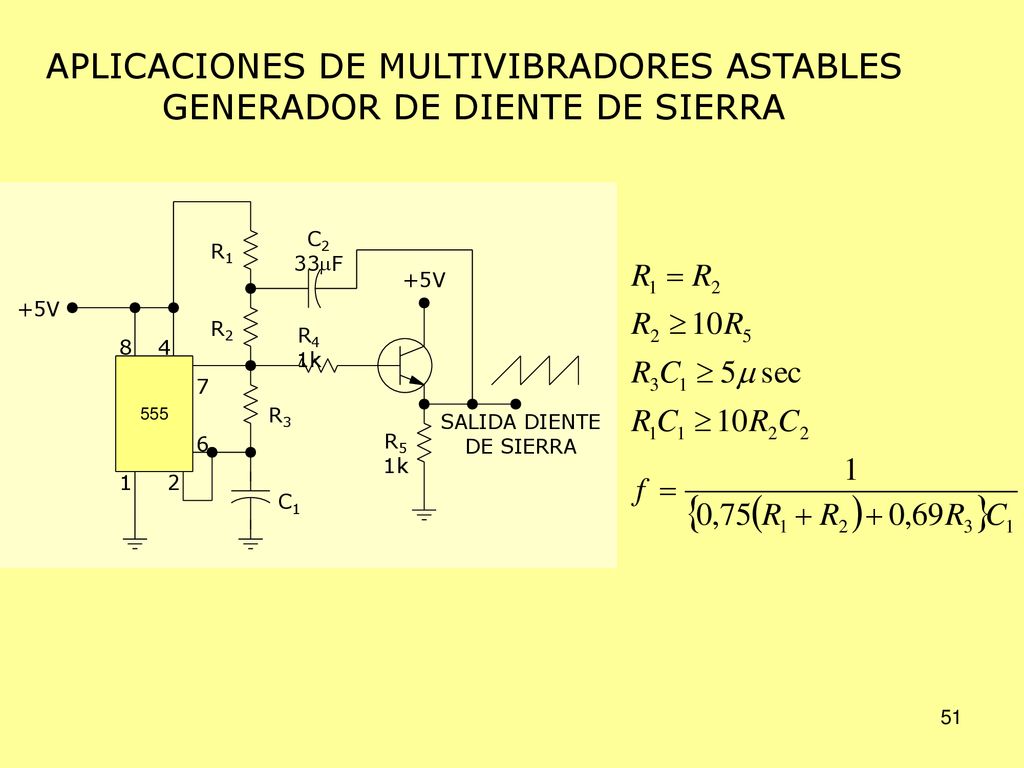

51 APLICACIONES DE MULTIVIBRADORES ASTABLES GENERADOR DE DIENTE DE SIERRA

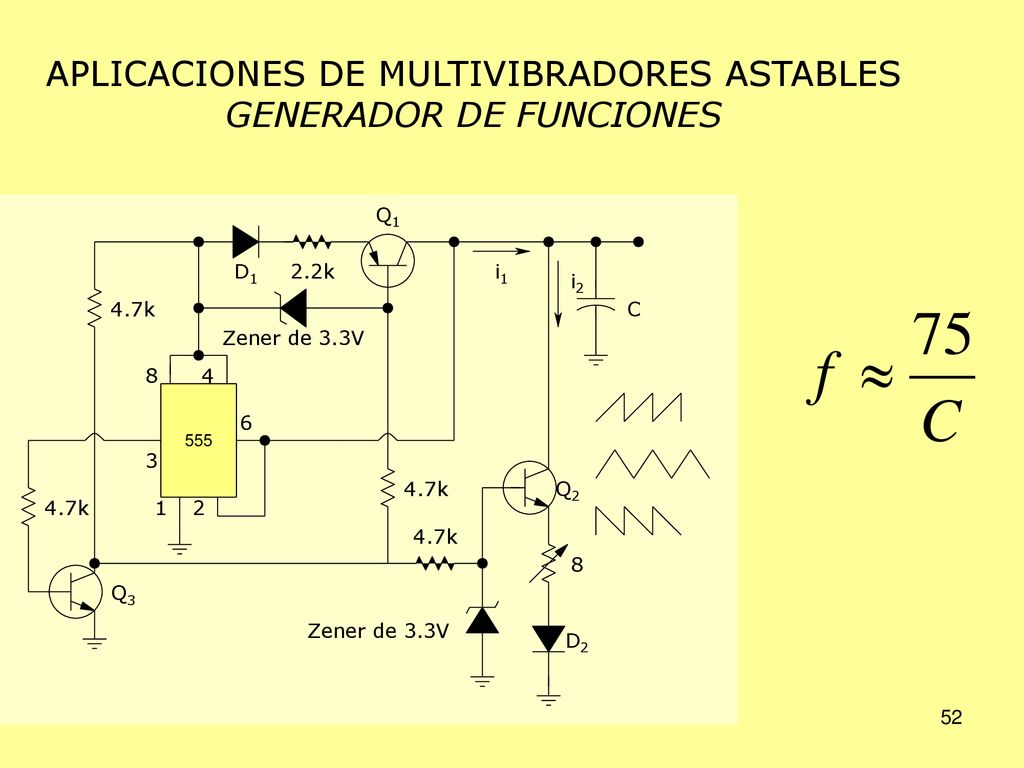

52 APLICACIONES DE MULTIVIBRADORES ASTABLES GENERADOR DE FUNCIONES

53 GENERADOR DE ONDA CUADRADA Y TRIANGULAR CON EL IC 566

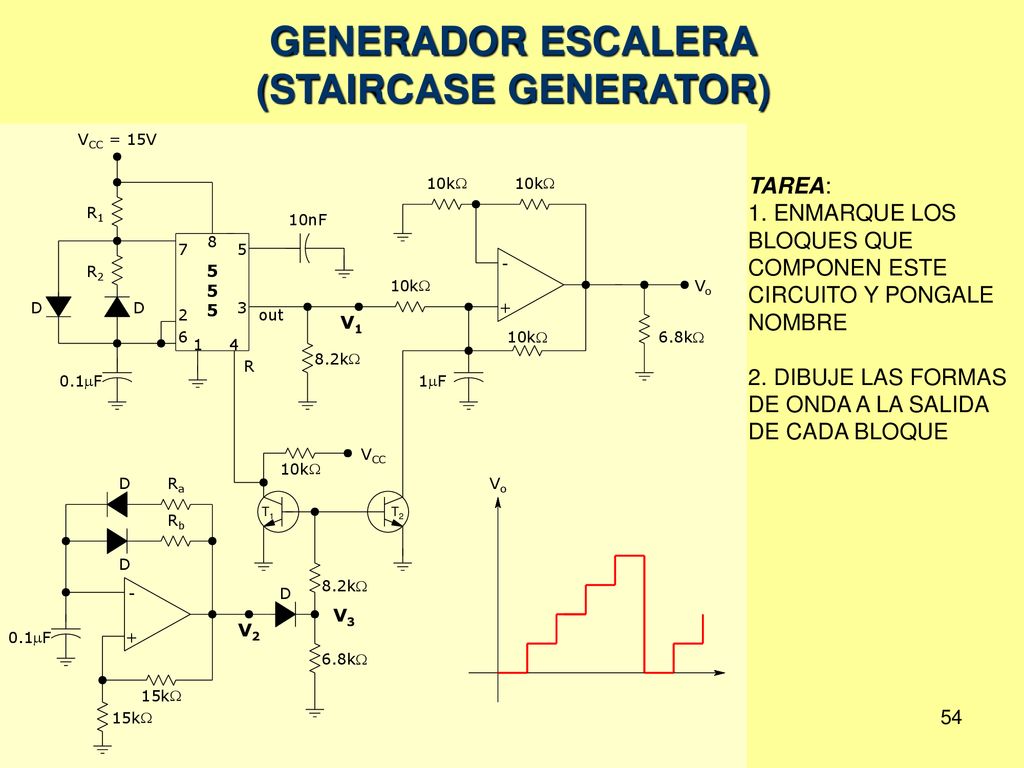

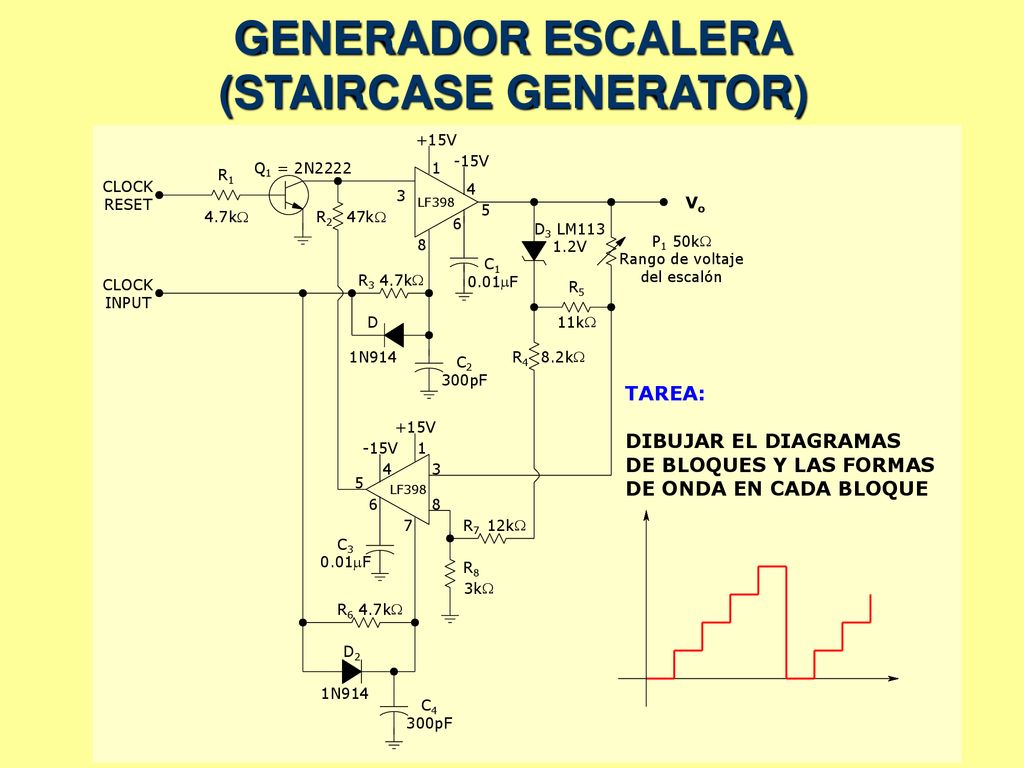

54 GENERADOR ESCALERA (STAIRCASE GENERATOR)
TAREA: 1. ENMARQUE LOS BLOQUES QUE COMPONEN ESTE CIRCUITO Y PONGALE NOMBRE 2. DIBUJE LAS FORMAS DE ONDA A LA SALIDA DE CADA BLOQUE

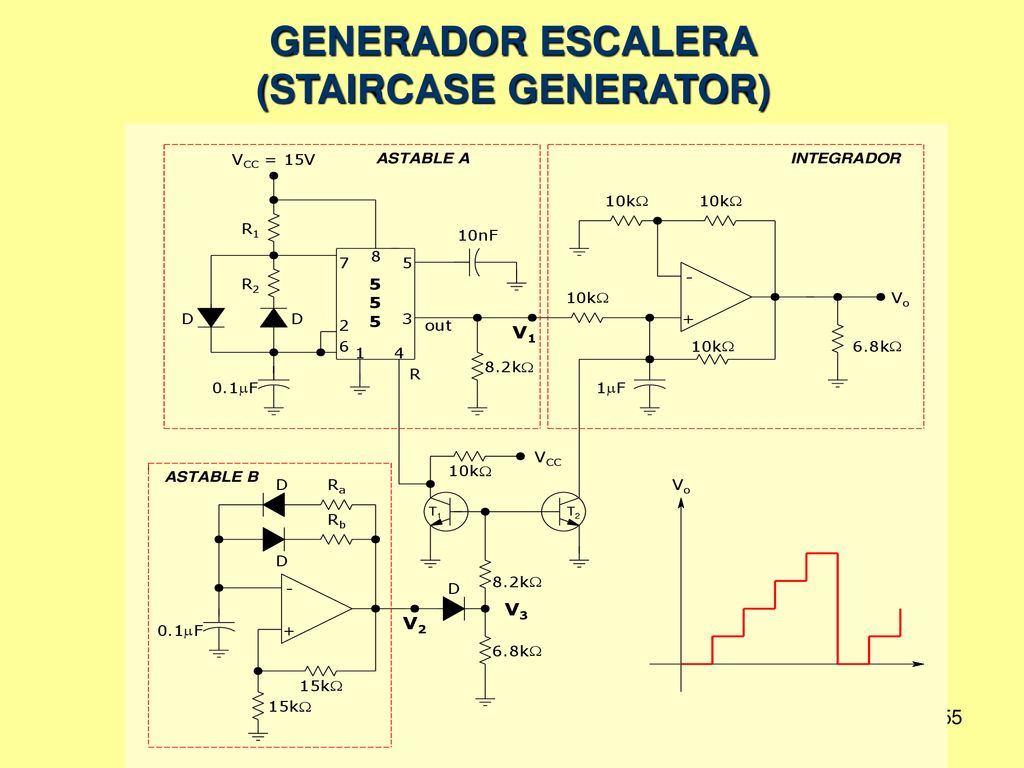

55 GENERADOR ESCALERA (STAIRCASE GENERATOR)

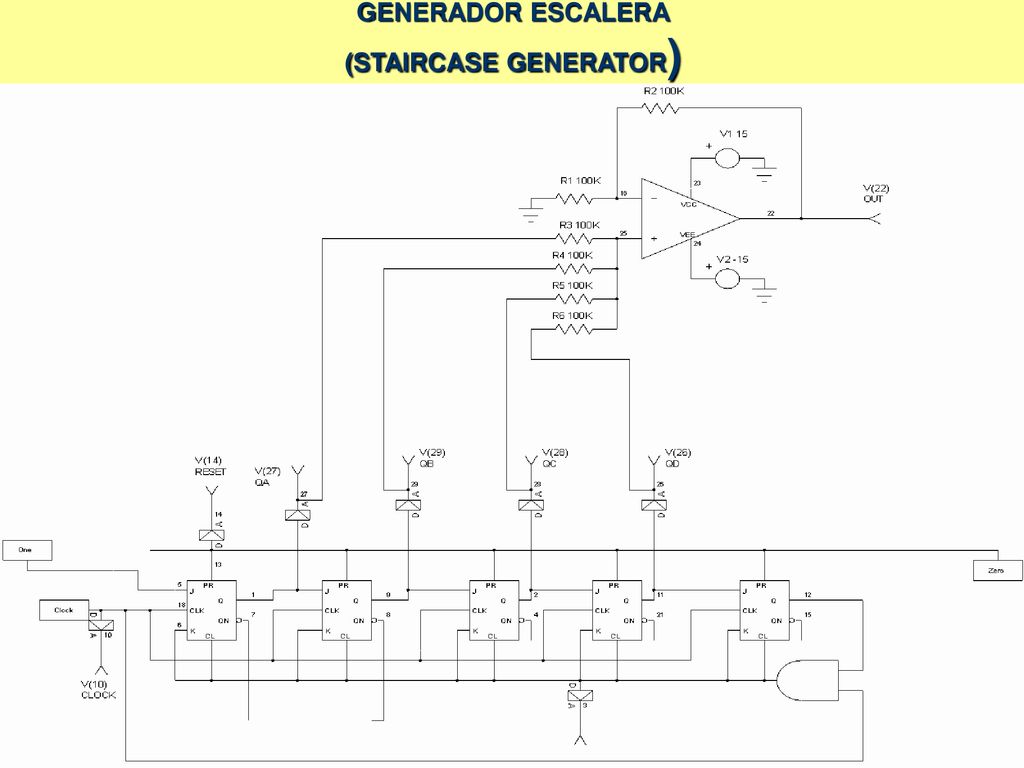

56 GENERADOR ESCALERA (STAIRCASE GENERATOR)

57 GENERADOR ESCALERA (STAIRCASE GENERATOR)

58 TAREA SE PUEDE CONSTRUIR UN GENERADOR DE ESCALERA, TENIENDO COMO BASE UN CONVERSOR DIGITAL ANÁLOGO Y UN CONTADOR BINARIO

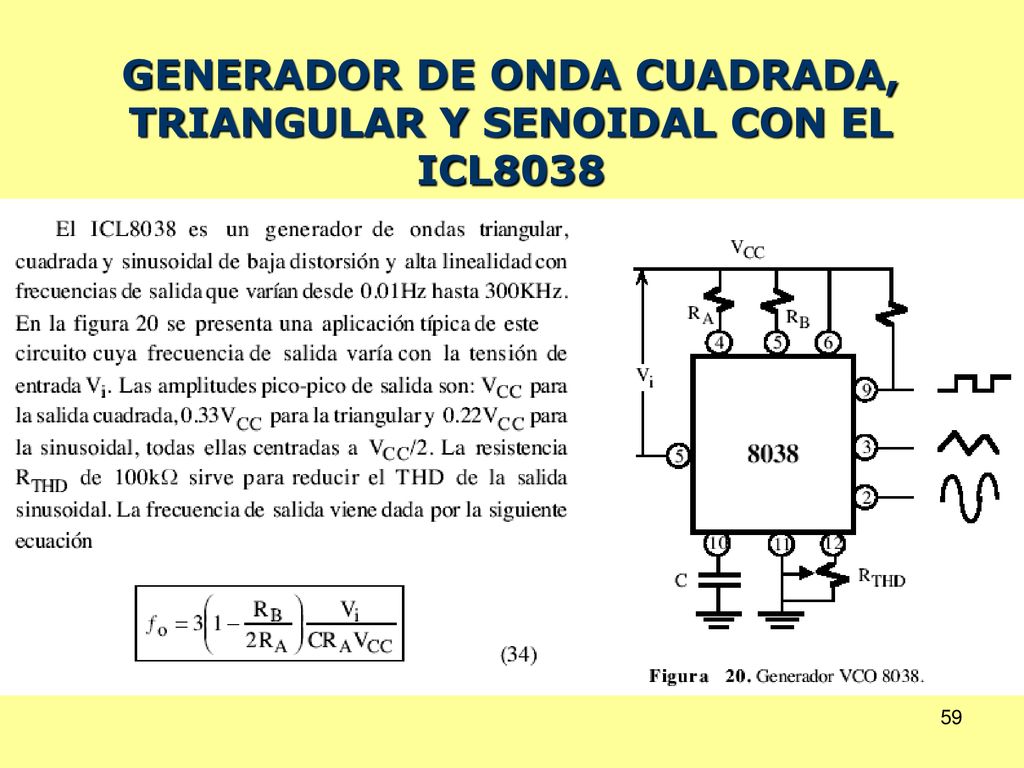

59 GENERADOR DE ONDA CUADRADA, TRIANGULAR Y SENOIDAL CON EL ICL8038

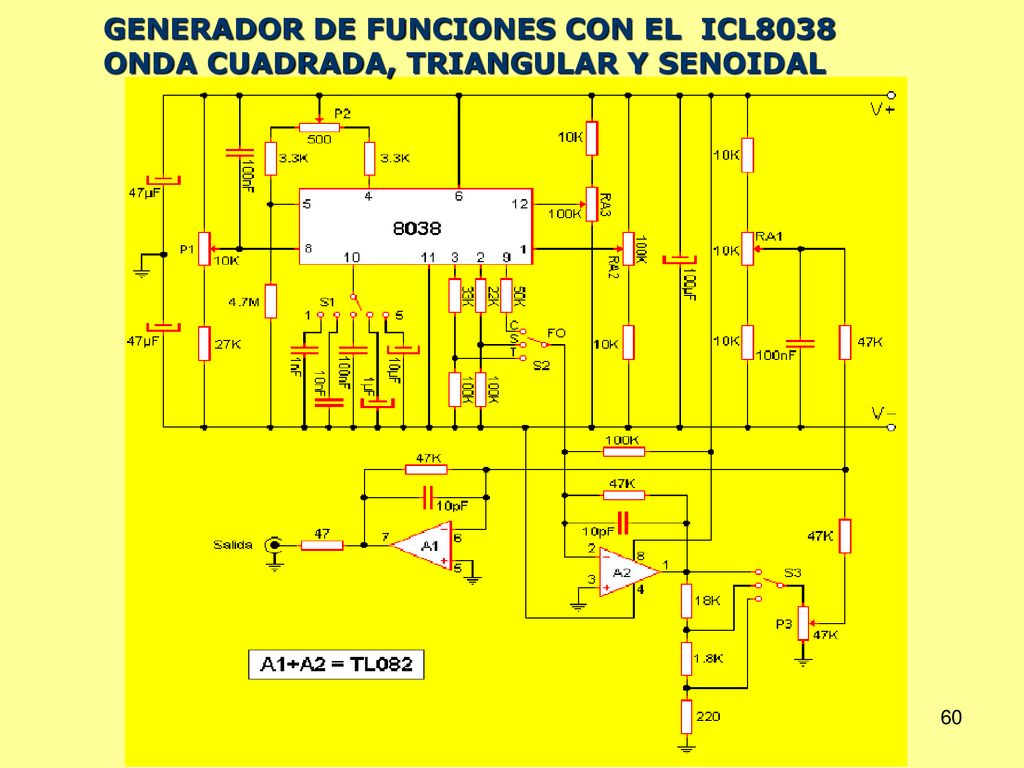

60 GENERADOR DE FUNCIONES CON EL ICL8038
ONDA CUADRADA, TRIANGULAR Y SENOIDAL
