1 Curso de Medidas Eléctricas 2016 CLASE 11 MULTIMETRO DITITAL

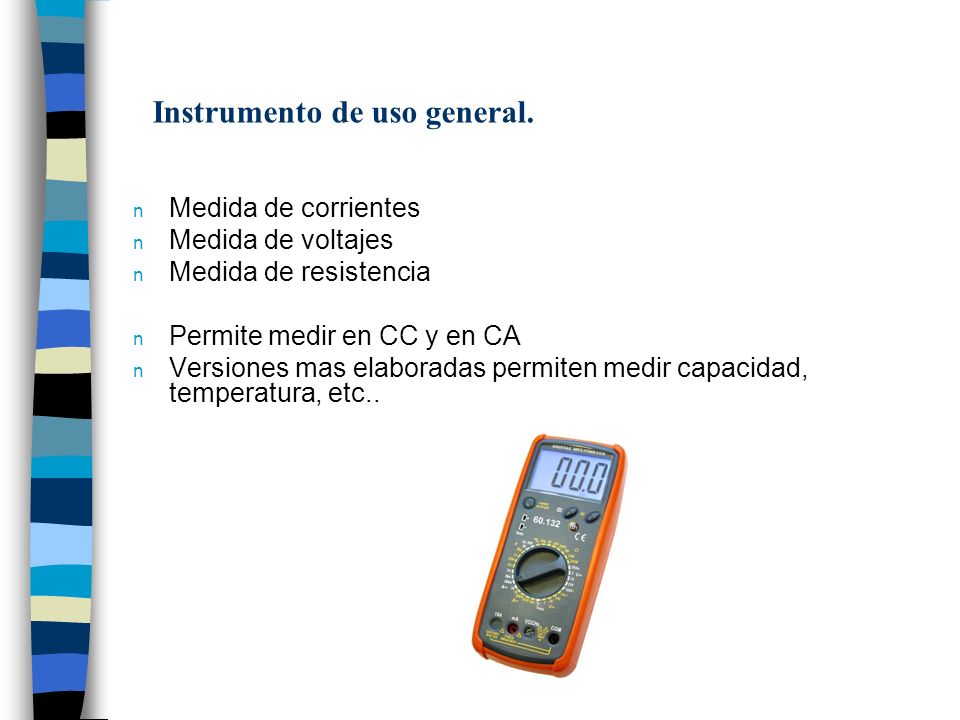

2 Instrumento de uso general. n Medida de corrientes n Medida de voltajes n Medida de resistencia n Permite medir en CC y en CA n Versiones mas elaboradas permiten medir capacidad, temperatura, etc..

3 Diagrama de bloques Muestreo y retención Acondicionamiento de señal Conversión A/D Visualización Vi

4 Ejemplo de multímetro comercial

5

6

7

8 Muestreo y retención (sample and hold) n La idea es mantener un valor constante durante el tiempo de conversion A/D n Se utiliza una llave analógica y un capacitor para retener el voltaje

9 Muestreo y retención (sample and hold)

10

11 Ejemplo de llave analógica de diodos

12 Tipos comunes de conversor A/D n Flash (paralelo) n Rampa simple n Doble rampa n Aproximaciones sucesivas n Sigma - Delta

13 Conversor Flash

14

15 Conversor de rampa n Se trata de cambiar la medida de tensión por una medida de tiempo n El tiempo es el tiempo de carga de un condensador conocido n Para medir el tiempo se utiliza un contador controlado por reloj

16 Conversor de rampa n Para tener un tiempo proporcional al voltaje se utiliza un circuito integrador

17 Conversor de rampa n Para medir el tiempo se utiliza un contador de pulsos se reloj n Ejemplo de contador asincrono

18 Conversor de rampa n El resultado es una onda diente de sierra con periodo proporcional a al tensión de entrada

19 Conversor de doble rampa n Se trata de evitar la dependencia de los componentes R y C n Es muy popular en multímetros de bajo costo

20 Conversor de doble rampa n La llave conmuta en un tiempo fijo t1 y al cruzar por cero
