1 Francisco Piñero Martínez
El micrófono ISV Francisco Piñero Martínez

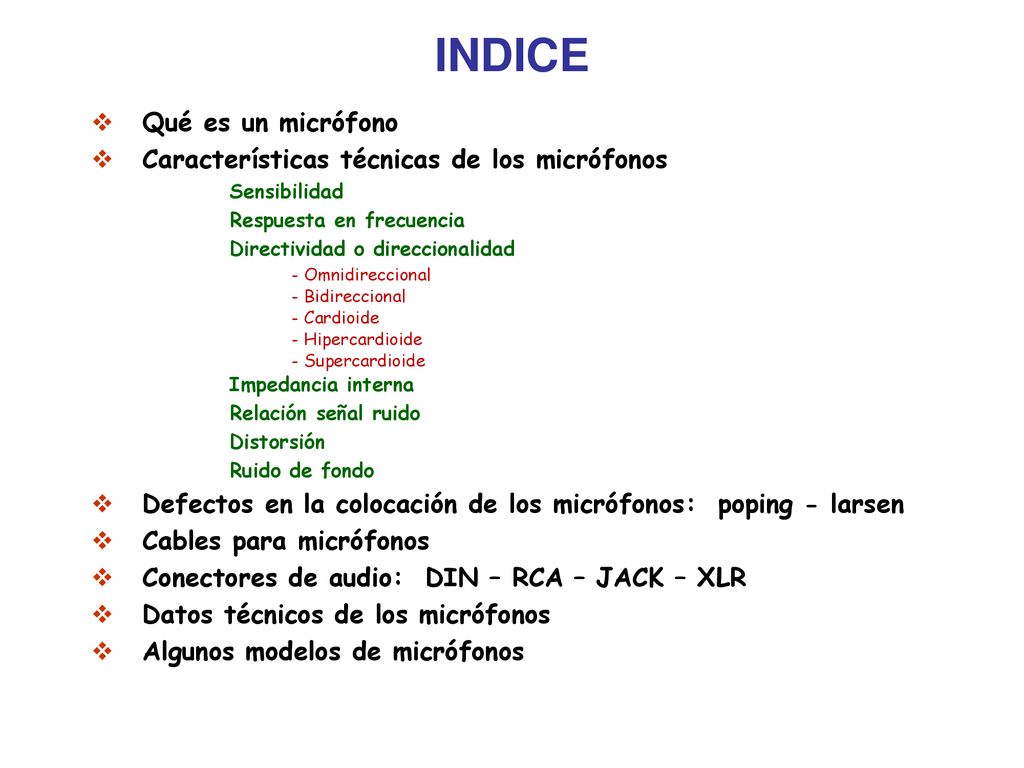

2 INDICE Qué es un micrófono Características técnicas de los micrófonos
Sensibilidad Respuesta en frecuencia Directividad o direccionalidad - Omnidireccional - Bidireccional - Cardioide - Hipercardioide - Supercardioide Impedancia interna Relación señal ruido Distorsión Ruido de fondo Defectos en la colocación de los micrófonos: poping - larsen Cables para micrófonos Conectores de audio: DIN – RCA – JACK – XLR Datos técnicos de los micrófonos Algunos modelos de micrófonos

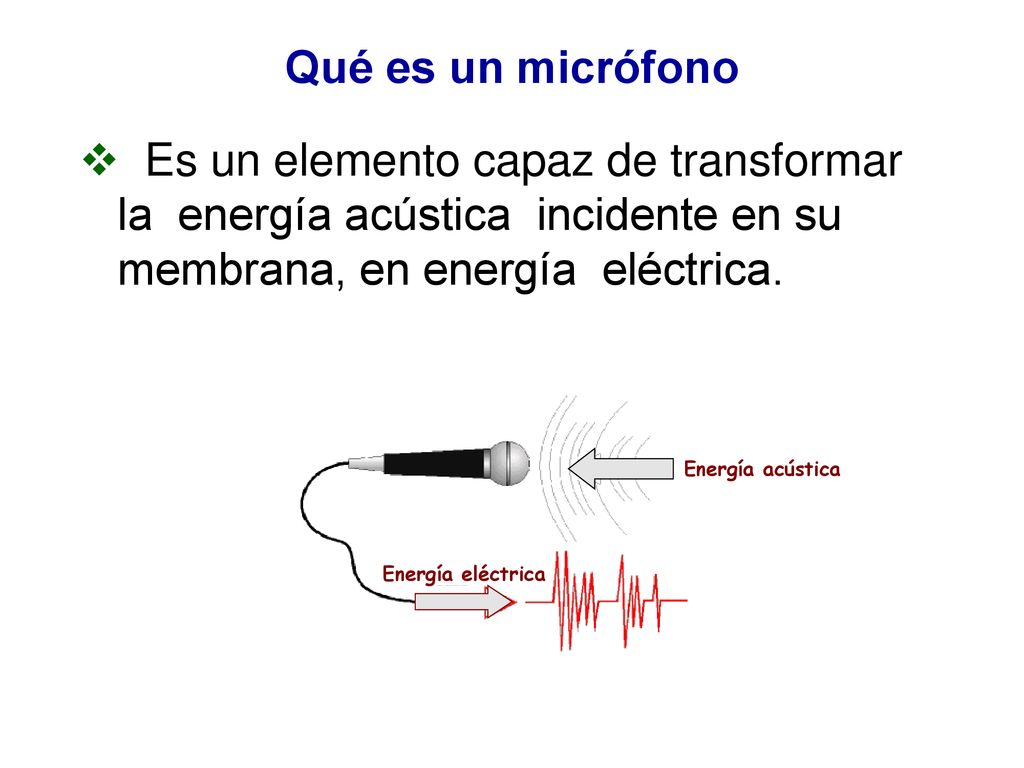

3 Qué es un micrófono Es un elemento capaz de transformar la energía acústica incidente en su membrana, en energía eléctrica. Energía acústica Energía eléctrica

4 Características técnicas de los micrófonos
Sensibilidad Respuesta en frecuencia Directividad o direccionalidad Omnidireccional Bidireccional Cardioide Hipercardioide Supercardioide Distorsión Ruido de fondo

5 Energía eléctrica de salida
Sensibilidad Es la relación existente entre la presión sonora incidente en la membrana y la tensión eléctrica de salida Presión sonora Energía eléctrica de salida A mayor voltaje de salida, mayor sensibilidad. No es aconsejable la utilización de micrófonos con una sensibilidad inferior a 1 mV Pa. La sensibilidad del micrófono no influye en su calidad sonora, ni en su respuesta en frecuencia. Una baja sensibilidad nos obliga a utilizar un preamplificador para aumentar la ganancia de entrada, aumentando de esta manera el ruido de fondo que produce la electrónica de los preamplificadores.

6 Respuesta en frecuencia
La respuesta en frecuencia de un micrófono indica la sensibilidad del mismo a cada frecuencia, dentro del margen de frecuencias audibles (20Hz a 20Khz). 400Hz 1,6Khz 20Hz 20Khz Responde bien a los graves Responde bien a los agudos Responde bien a los medios

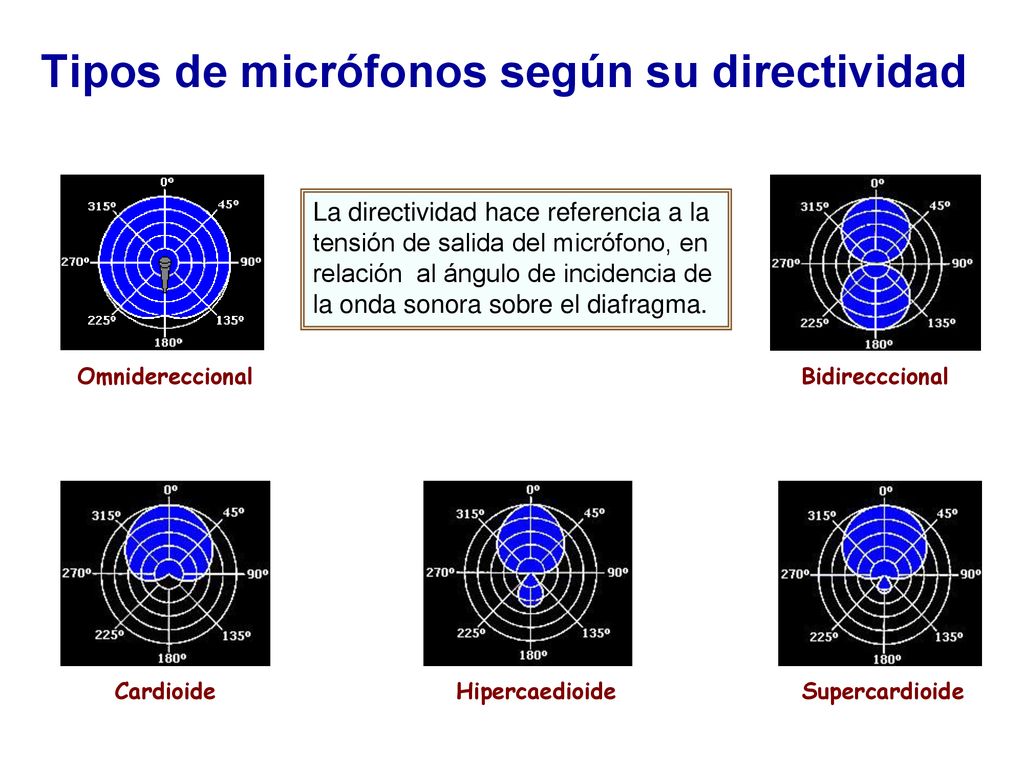

7 Tipos de micrófonos según su directividad
La directividad hace referencia a la tensión de salida del micrófono, en relación al ángulo de incidencia de la onda sonora sobre el diafragma. Omnidereccional Bidirecccional Cardioide Hipercaedioide Supercardioide

8 Distorsión Es el conjunto de señales que aparecen en la salida de un sistema y que no estaban presentes en la entrada. No debe superar el 1%.

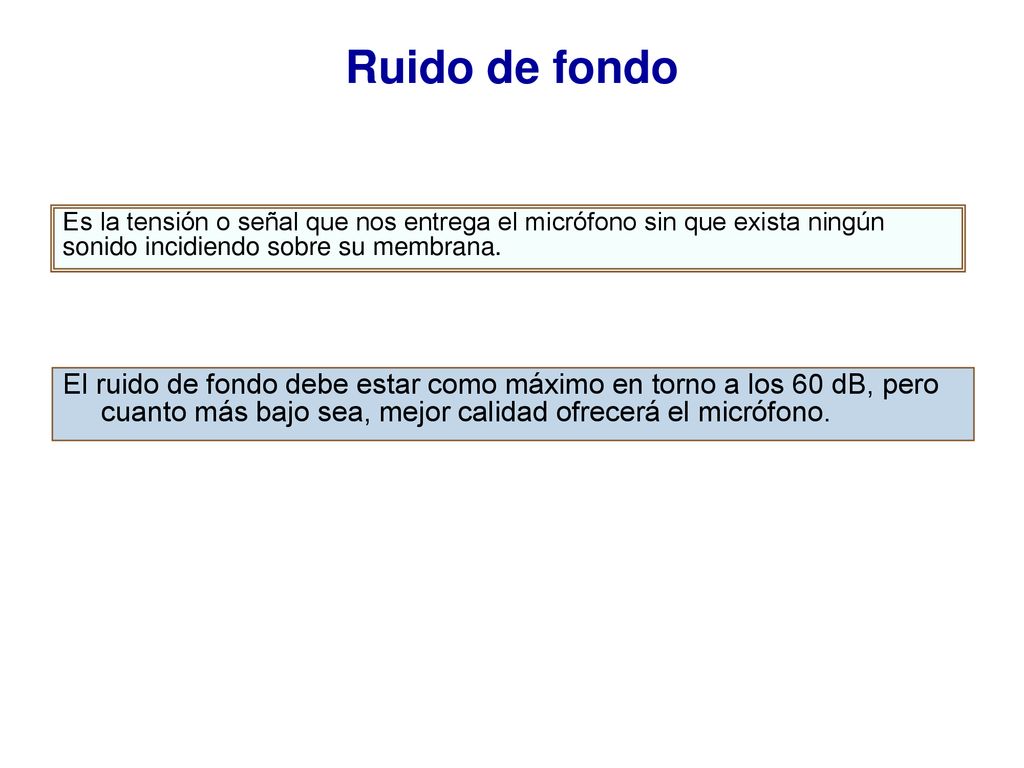

9 Ruido de fondo Es la tensión o señal que nos entrega el micrófono sin que exista ningún sonido incidiendo sobre su membrana. El ruido de fondo debe estar como máximo en torno a los 60 dB, pero cuanto más bajo sea, mejor calidad ofrecerá el micrófono.

10 Defectos en la colocación de los micrófonos: “poping”
El efecto pop, poping o de proximidad se produce con los golpes de aire al pronunciar ciertas consonantes como la p, b o la t. Se evita: Colocando el micrófono a una distancia mínima de la boca de 10cm. Colocando filtros antipop. Colocando el Micrófono fuera de la trayectoria del golpe de voz. p b t

11 Defectos en la colocación de los micrófonos: “larsen”
El efecto larsen o acoplamiento acústico se produce cuando el sonido que sale de los altavoces vuelve a entra por el micrófono se amplifica y vuelve a salir por el altavoz repetidamente. Se produce un pitido alto y desagradable. Se evita colocando los micros fuera del área de acción de los altavoces. Utilizando micrófonos muy direccionales. Reduciendo la potencia de salida de los altavoces. Atenuando en el amplificador el volumen de entrada de micrófono.

12 Conectores de audio DIN de 3 a 8 vías RCA JACK XLR-3 a 5 pines
