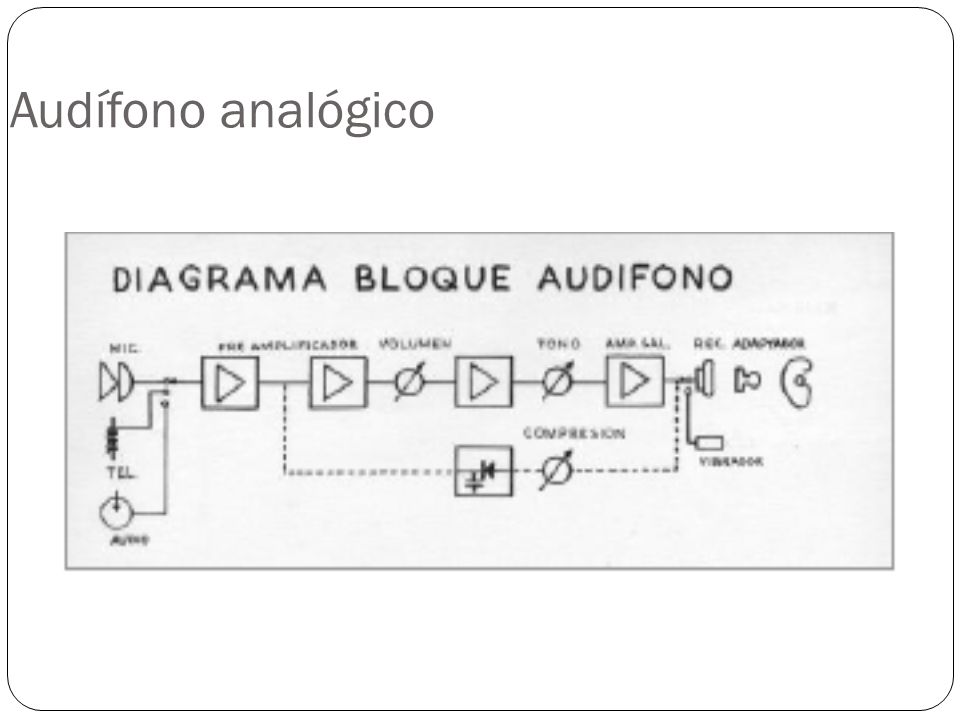

1 Audífono analógico

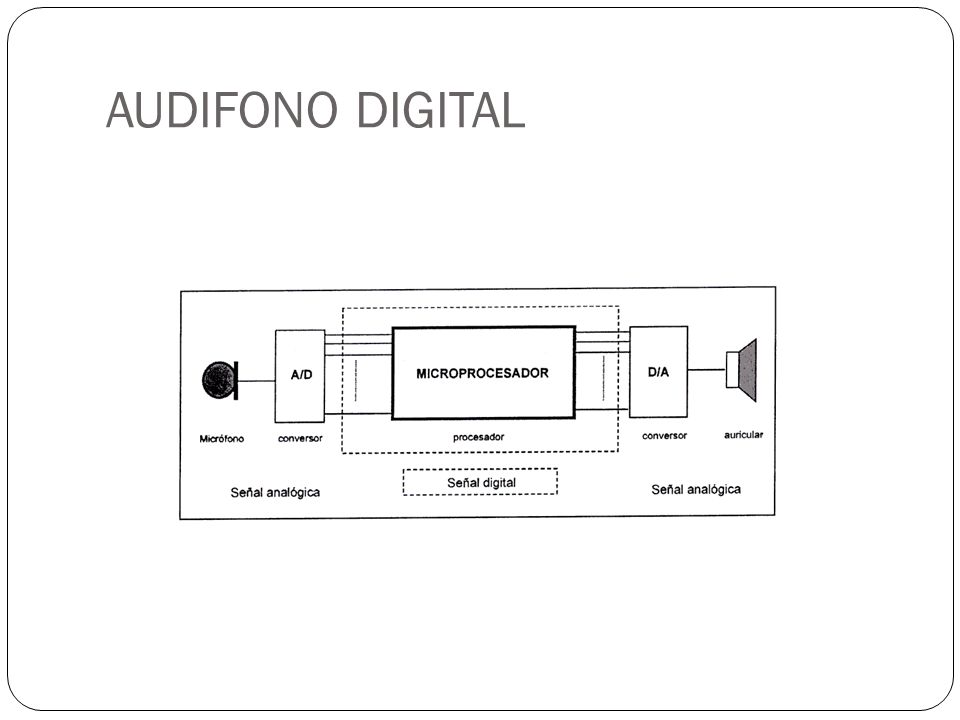

2 AUDIFONO DIGITAL

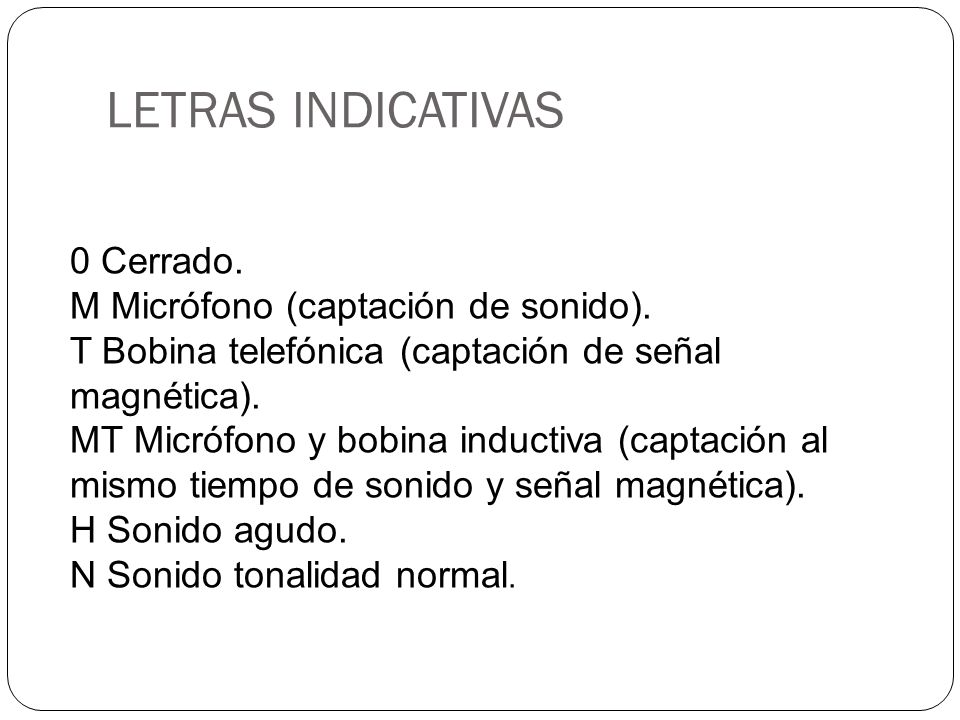

3 LETRAS INDICATIVAS 0 Cerrado. M Micrófono (captación de sonido).
T Bobina telefónica (captación de señal magnética). MT Micrófono y bobina inductiva (captación al mismo tiempo de sonido y señal magnética). H Sonido agudo. N Sonido tonalidad normal.

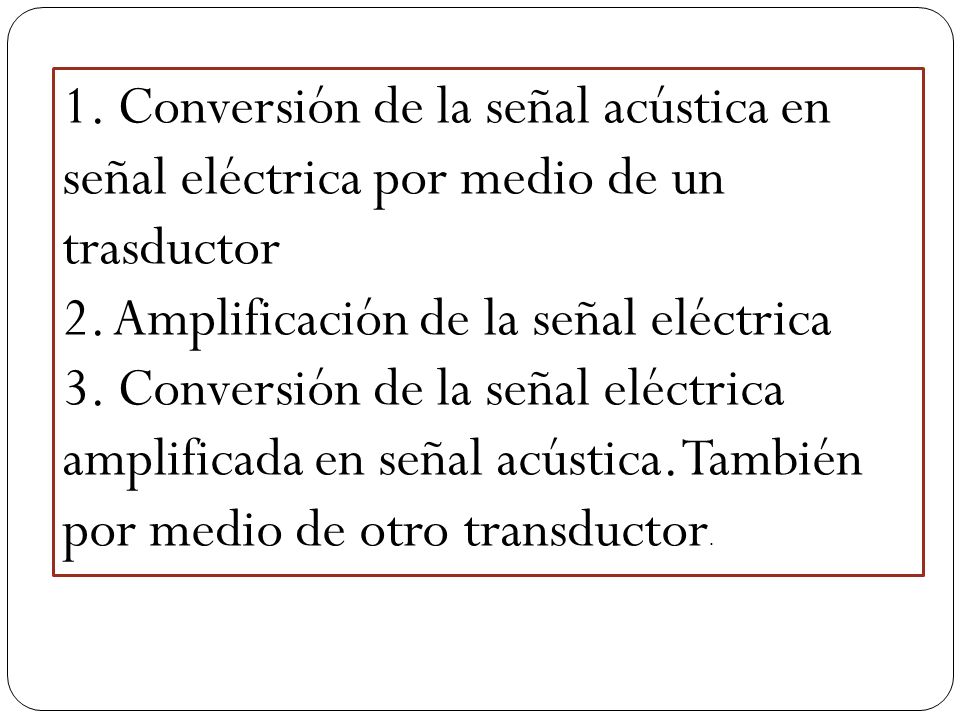

4 1. Conversión de la señal acústica en señal eléctrica por medio de un trasductor
2. Amplificación de la señal eléctrica 3. Conversión de la señal eléctrica amplificada en señal acústica. También por medio de otro transductor.

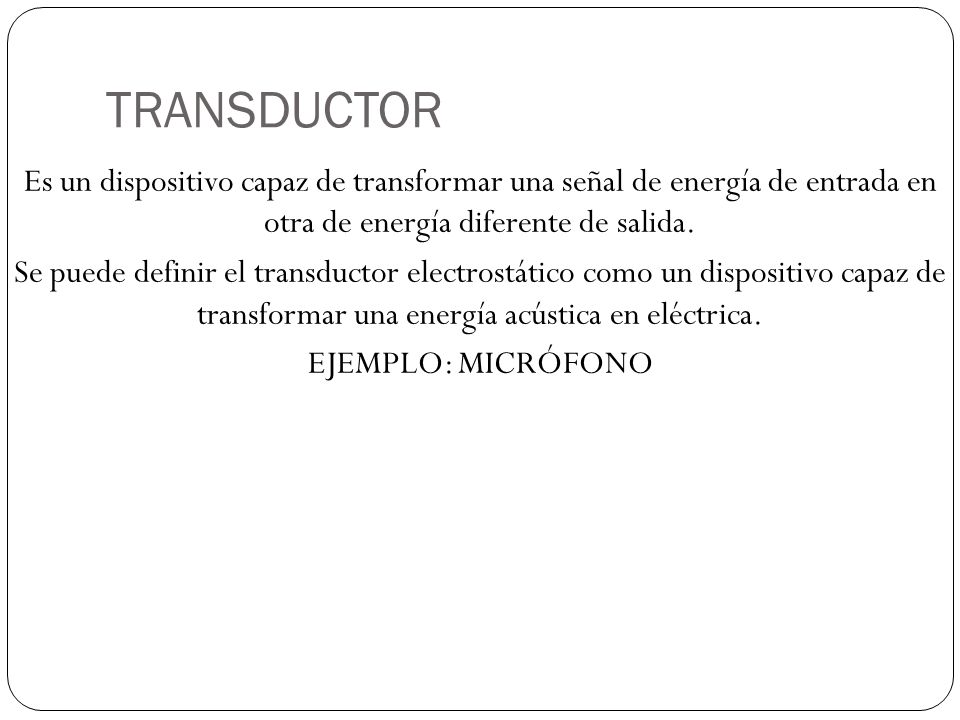

5 TRANSDUCTOR Es un dispositivo capaz de transformar una señal de energía de entrada en otra de energía diferente de salida. Se puede definir el transductor electrostático como un dispositivo capaz de transformar una energía acústica en eléctrica. EJEMPLO: MICRÓFONO

6 Transductor de salida Hay dos tipos de transductores de salida:
. Hay dos tipos de transductores de salida: Auricular: efectúa la conversión entre señal eléctrica y acústica con Pastilla ósea : realiza la conversión entre energía eléctrica y vibratoria de un modo similar al del auricular, solo que el diafragma del vibrado está unido rígidamente a la carcasa y el campo magnético que produce la señal eléctrica hace vibrar el conjunto.

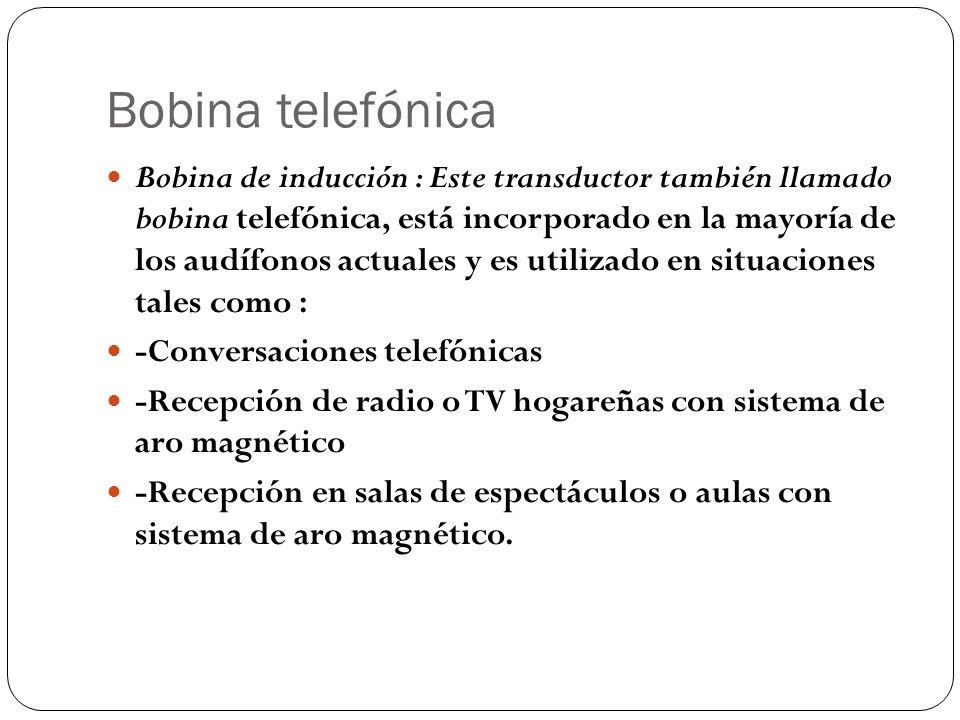

7 Bobina telefónica Bobina de inducción : Este transductor también llamado bobina telefónica, está incorporado en la mayoría de los audífonos actuales y es utilizado en situaciones tales como : -Conversaciones telefónicas -Recepción de radio o TV hogareñas con sistema de aro magnético -Recepción en salas de espectáculos o aulas con sistema de aro magnético.

8 Características de los micrófonos

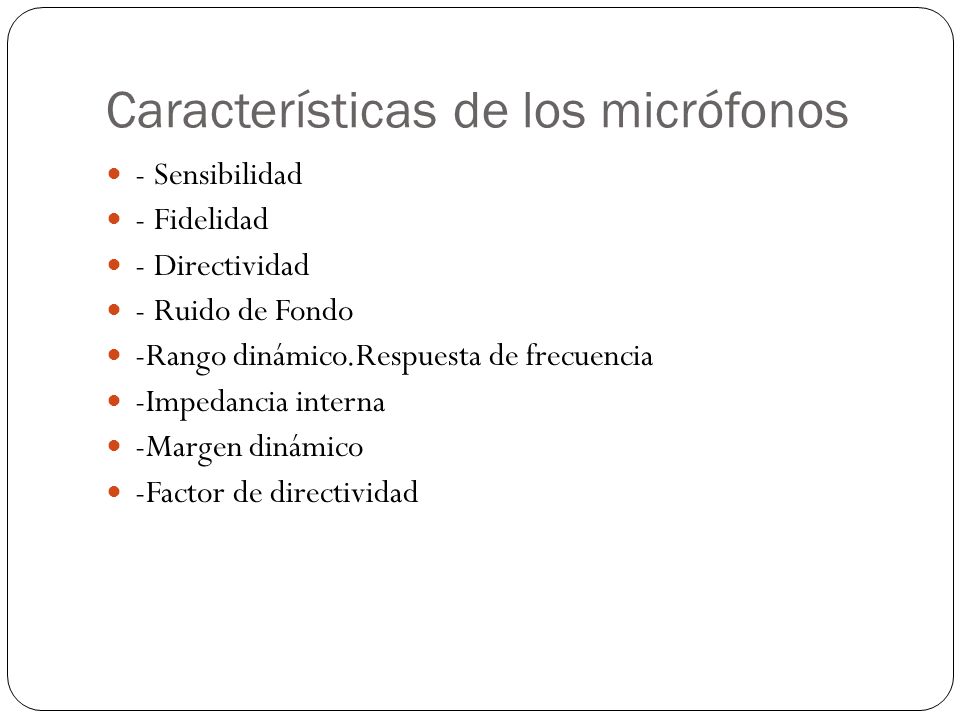

- Sensibilidad - Fidelidad - Directividad - Ruido de Fondo -Rango dinámico.Respuesta de frecuencia -Impedancia interna -Margen dinámico -Factor de directividad

9 Sensibilidad La sensibilidad se define como la relación entre la tensión eléctrica expresada en voltios obtenida en los bornes del micrófono en circuito abierto y la presión sonora aplicada expresada en Pascal utilizando una frecuencia de 1000 Hz. La unidad de sensibilidad es el decibelio (dB).

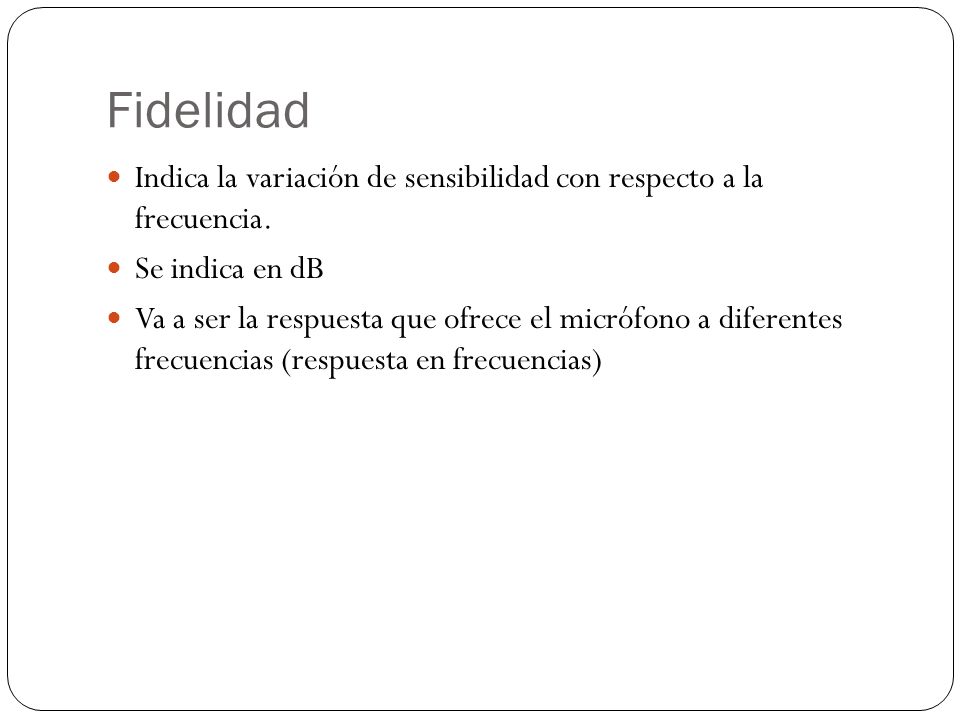

10 Fidelidad Indica la variación de sensibilidad con respecto a la frecuencia. Se indica en dB Va a ser la respuesta que ofrece el micrófono a diferentes frecuencias (respuesta en frecuencias)

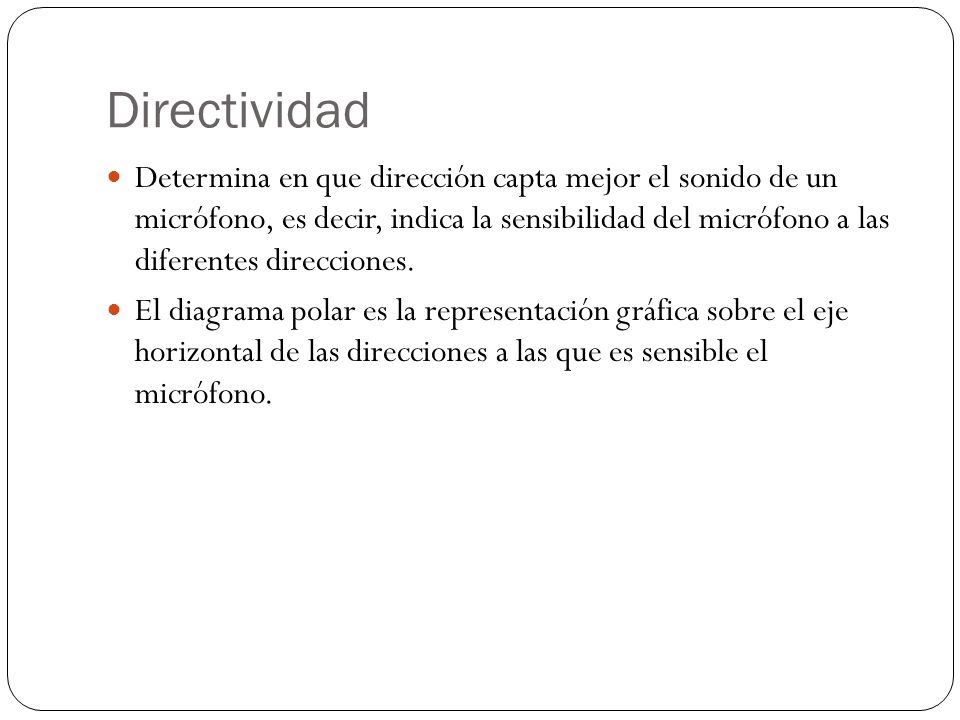

11 Directividad Determina en que dirección capta mejor el sonido de un micrófono, es decir, indica la sensibilidad del micrófono a las diferentes direcciones. El diagrama polar es la representación gráfica sobre el eje horizontal de las direcciones a las que es sensible el micrófono.

12 Dependiendo de su directividad

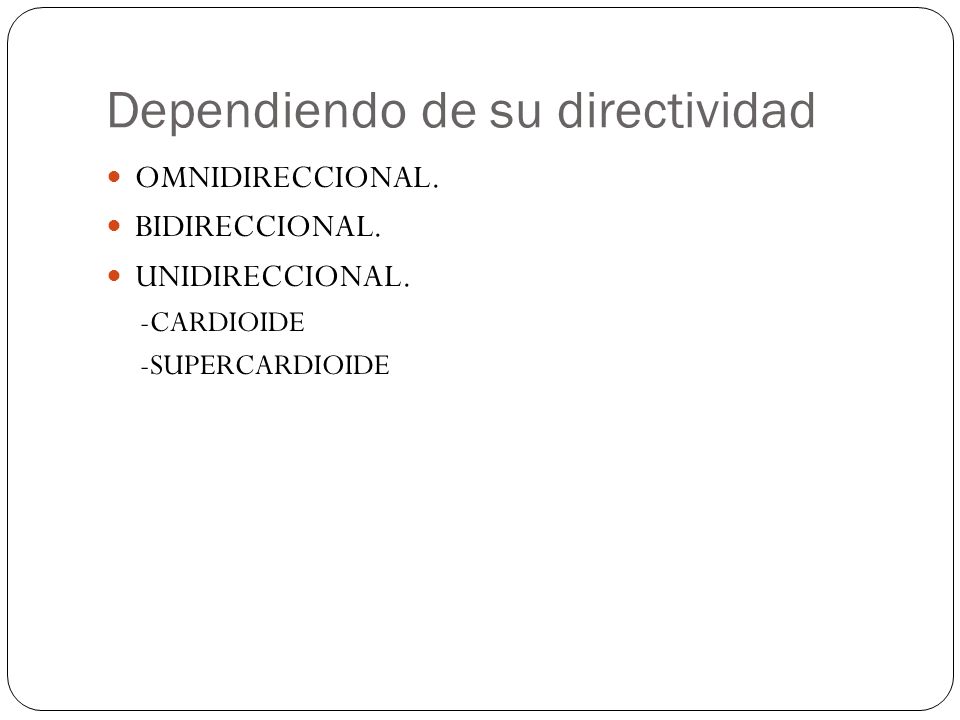

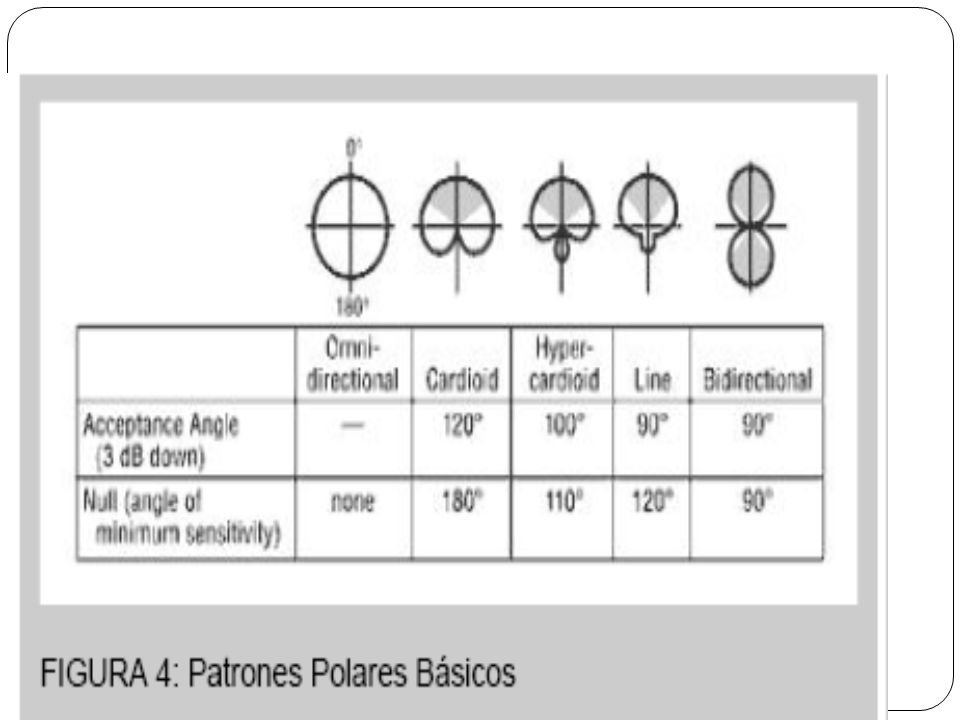

OMNIDIRECCIONAL. BIDIRECCIONAL. UNIDIRECCIONAL. -CARDIOIDE -SUPERCARDIOIDE

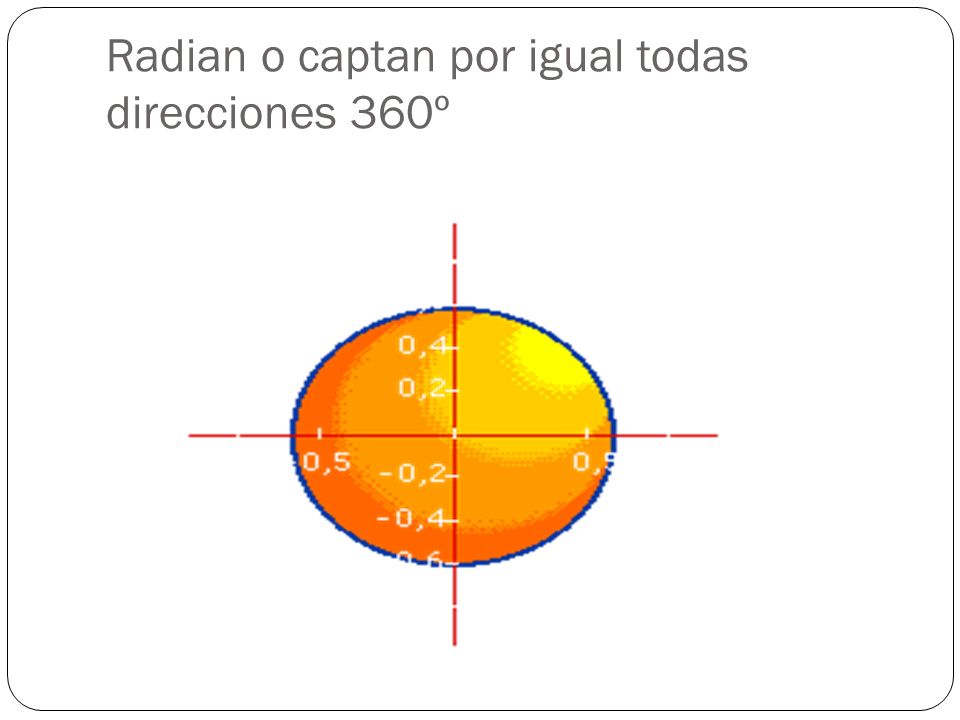

13 Radian o captan por igual todas direcciones 360º

14 La ecuación polar, en su forma general es: ro=A+Bcos(fi) donde A+B=1
Los valores particulares de A y B definirán el tipo de respuesta. Por lo cual tenemos que:   A=1 y B=0: patrón Omnidireccional.

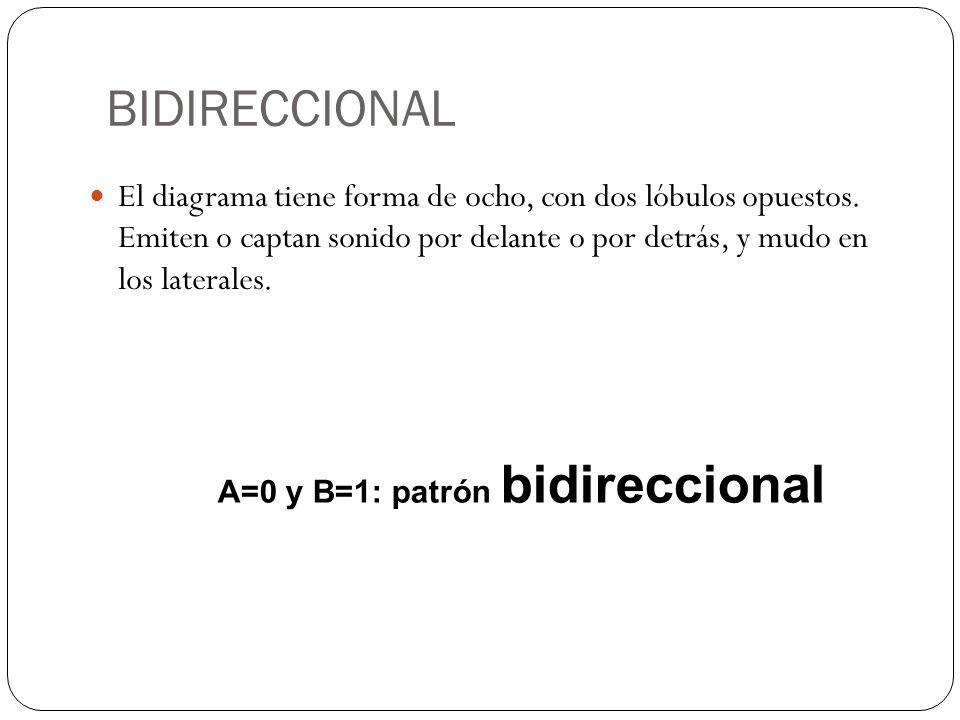

15 BIDIRECCIONAL El diagrama tiene forma de ocho, con dos lóbulos opuestos. Emiten o captan sonido por delante o por detrás, y mudo en los laterales. A=0 y B=1: patrón bidireccional

16 BIDIRECCIONAL

17

18 UNIDIRECCIONAL Emiten o captan en una dirección muy marcada y son relativamente muertos en las otras. Cardioide Supercardioide A=B=0.5: patrón del tipo cardioide A= y B=0.625 : patrón Supercardioide.

19

20

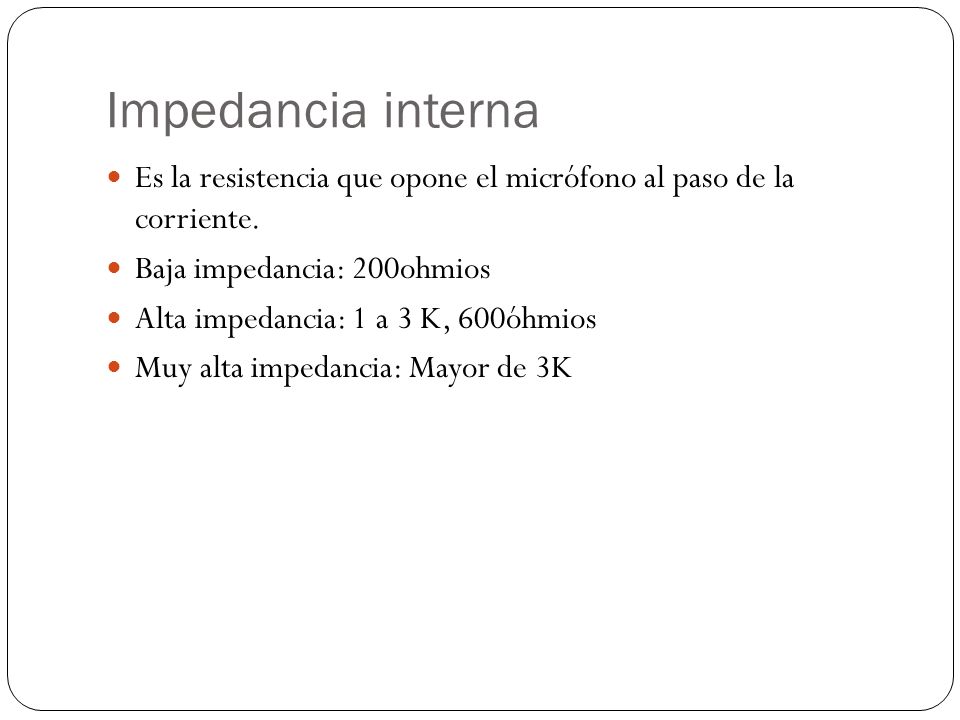

21 Impedancia interna Es la resistencia que opone el micrófono al paso de la corriente. Baja impedancia: 200ohmios Alta impedancia: 1 a 3 K, 600óhmios Muy alta impedancia: Mayor de 3K

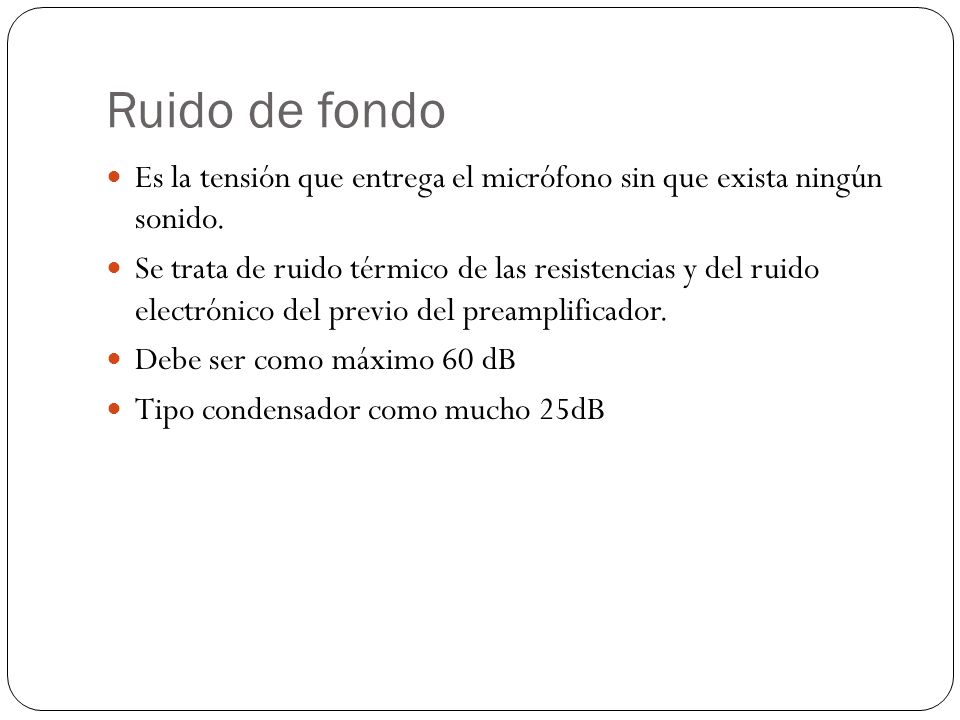

22 Ruido de fondo Es la tensión que entrega el micrófono sin que exista ningún sonido. Se trata de ruido térmico de las resistencias y del ruido electrónico del previo del preamplificador. Debe ser como máximo 60 dB Tipo condensador como mucho 25dB

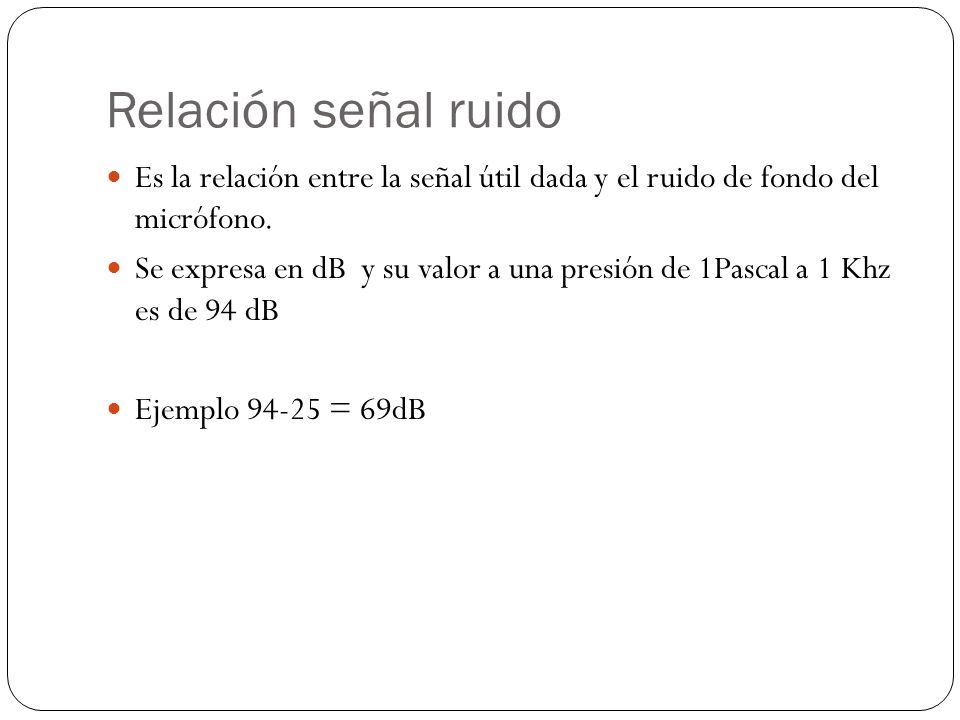

23 Relación señal ruido Es la relación entre la señal útil dada y el ruido de fondo del micrófono. Se expresa en dB y su valor a una presión de 1Pascal a 1 Khz es de 94 dB Ejemplo = 69dB

24 Clasificación de los micrófonos

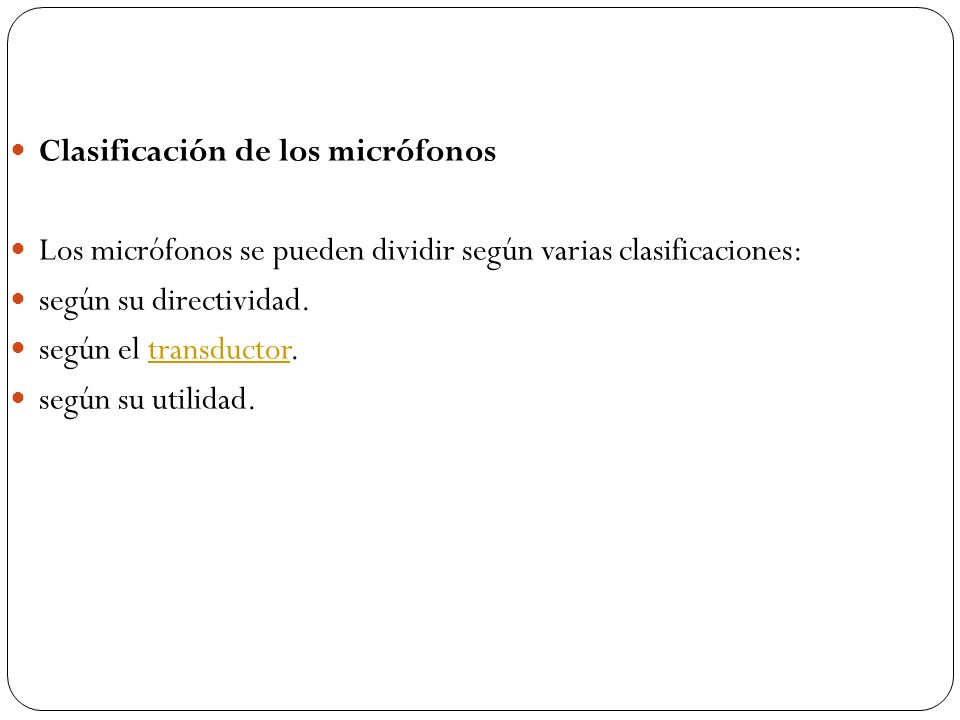

Los micrófonos se pueden dividir según varias clasificaciones: según su directividad. según el transductor. según su utilidad.

25 Según su transducción mecánico-eléctrica
Los 6 tipos de micrófonos más importantes son: Micrófono electrostático: de condensador, electret, etc. Micrófono dinámico: de bobina y de cinta. Micrófono piezoeléctrico. Micrófono magnetoestrictivo. Micrófono magnético. Micrófono de carbón

26 Micrófonos electrostáticos

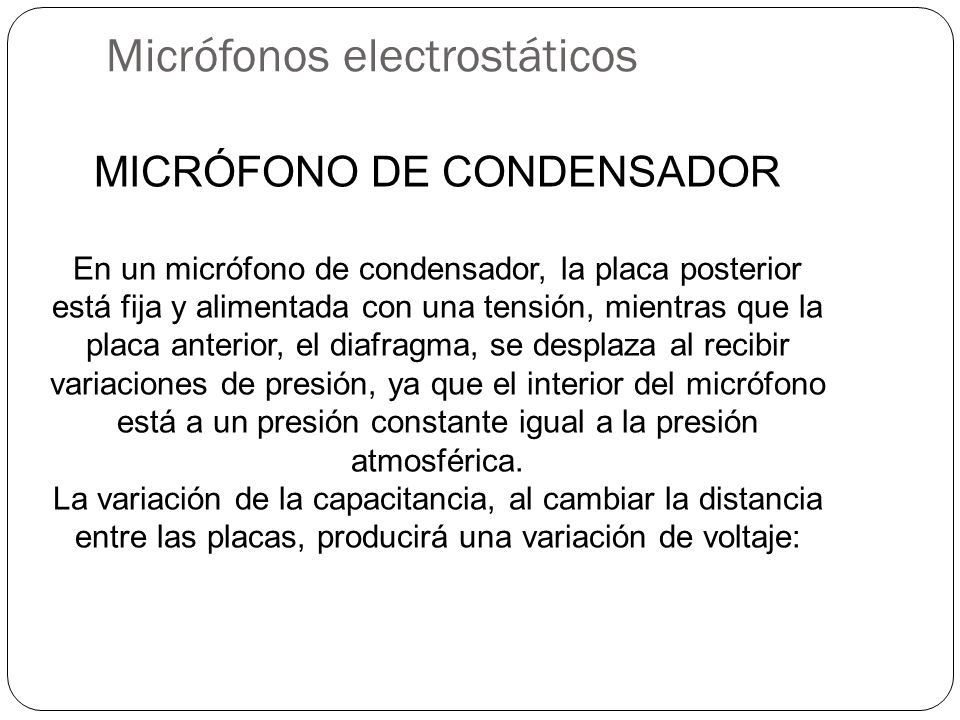

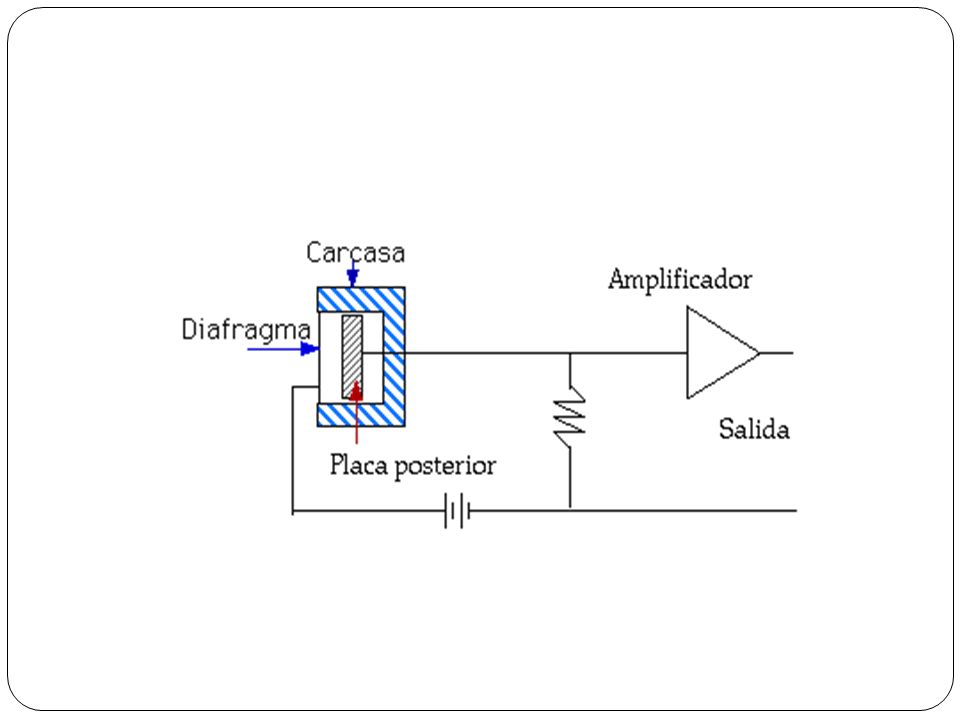

MICRÓFONO DE CONDENSADOR En un micrófono de condensador, la placa posterior está fija y alimentada con una tensión, mientras que la placa anterior, el diafragma, se desplaza al recibir variaciones de presión, ya que el interior del micrófono está a un presión constante igual a la presión atmosférica. La variación de la capacitancia, al cambiar la distancia entre las placas, producirá una variación de voltaje:

27

28

29

30 MICRÓFONO DE CONDENSADOR

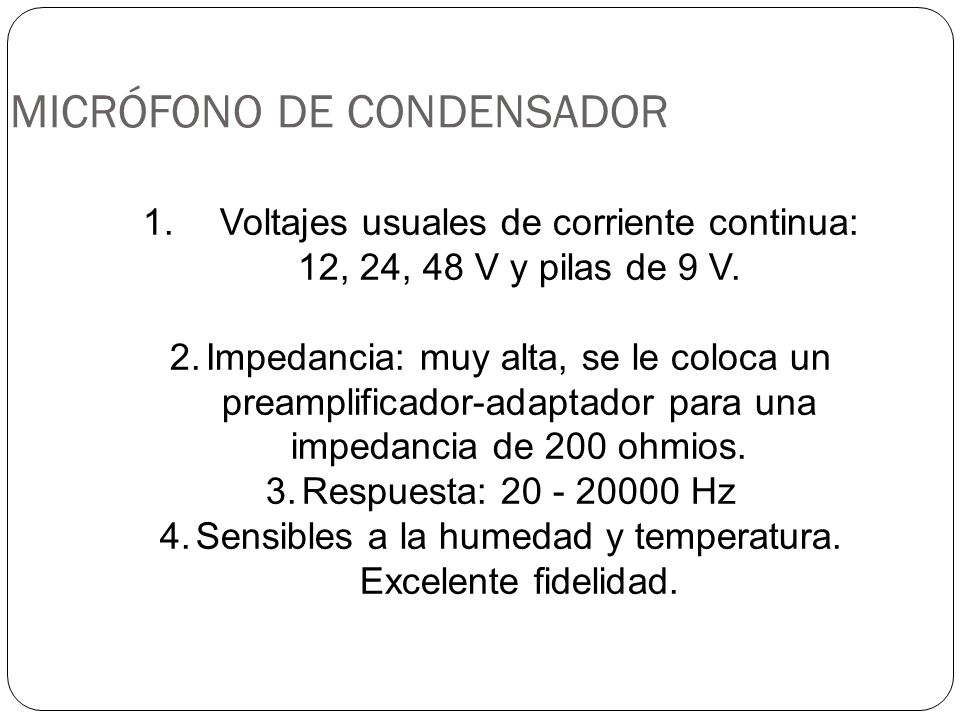

Voltajes usuales de corriente continua: 12, 24, 48 V y pilas de 9 V. Impedancia: muy alta, se le coloca un preamplificador-adaptador para una impedancia de 200 ohmios. Respuesta: Hz Sensibles a la humedad y temperatura. Excelente fidelidad.

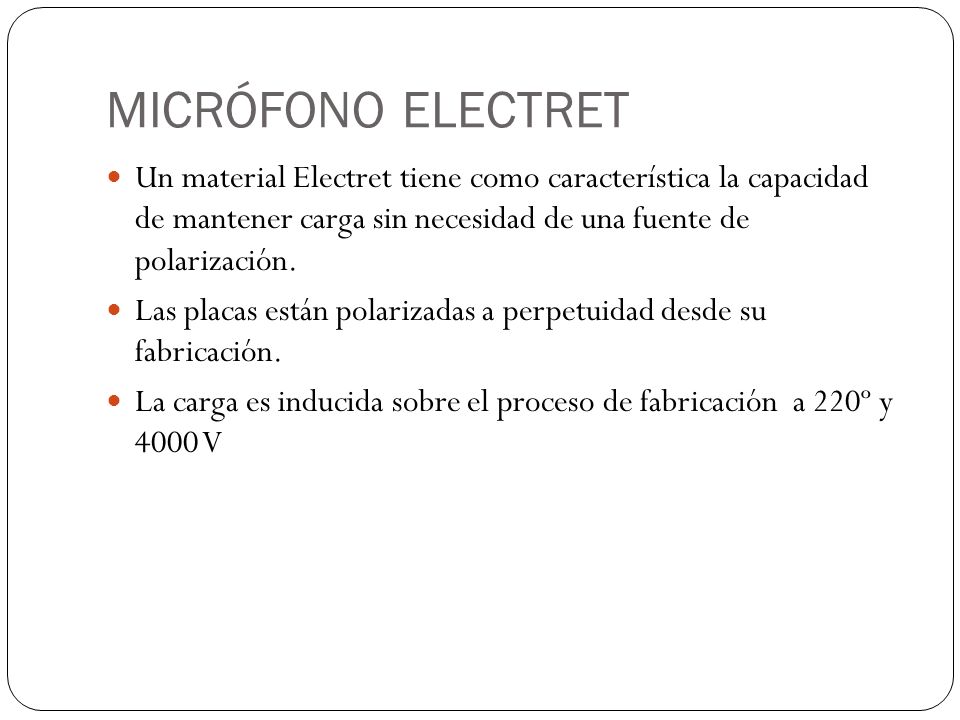

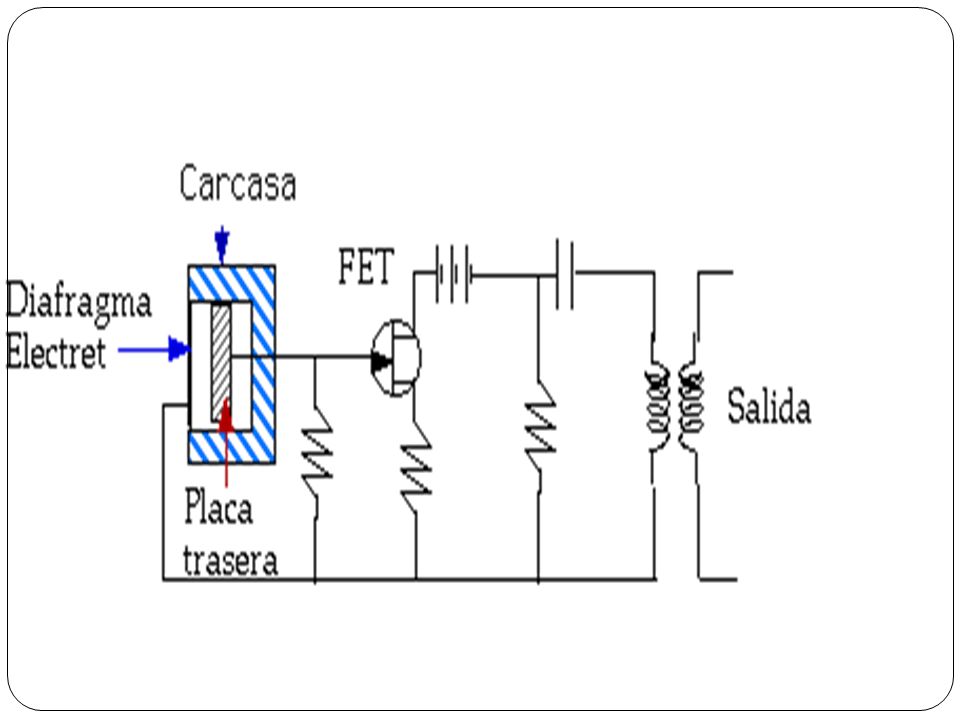

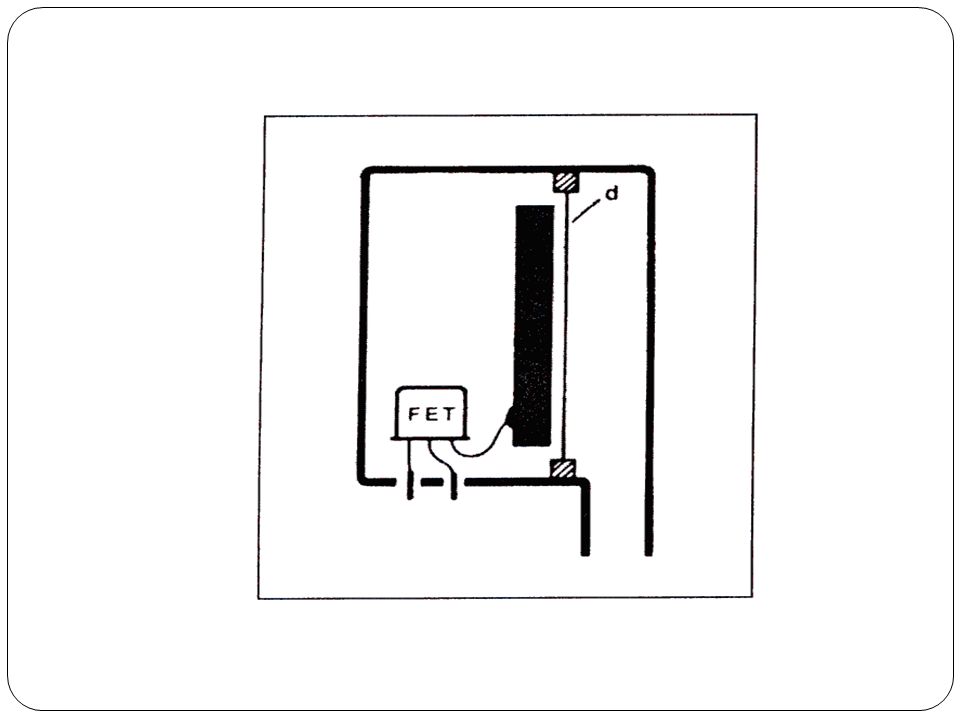

31 MICRÓFONO ELECTRET Un material Electret tiene como característica la capacidad de mantener carga sin necesidad de una fuente de polarización. Las placas están polarizadas a perpetuidad desde su fabricación. La carga es inducida sobre el proceso de fabricación a 220º y V

32

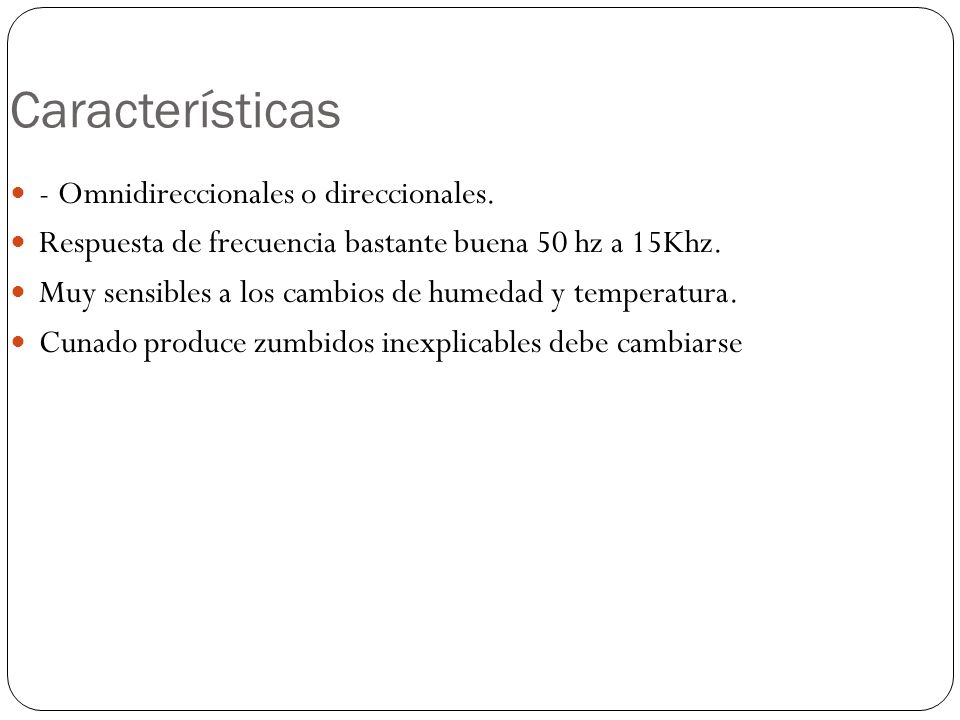

33 Características - Omnidireccionales o direccionales.
Respuesta de frecuencia bastante buena 50 hz a 15Khz. Muy sensibles a los cambios de humedad y temperatura. Cunado produce zumbidos inexplicables debe cambiarse

34

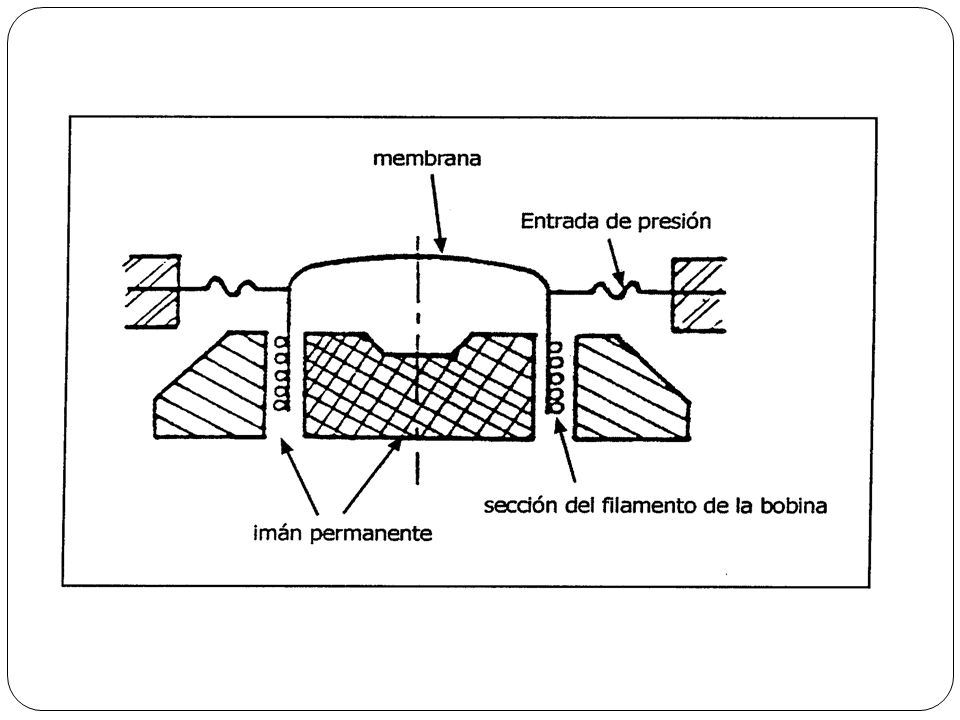

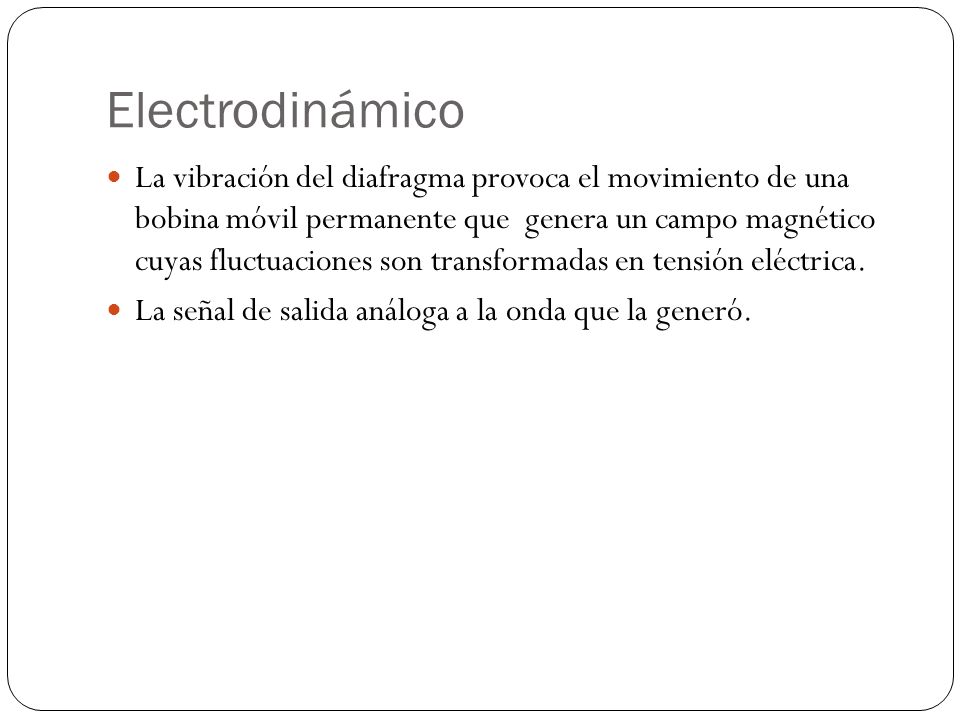

35 Electrodinámico La vibración del diafragma provoca el movimiento de una bobina móvil permanente que genera un campo magnético cuyas fluctuaciones son transformadas en tensión eléctrica. La señal de salida análoga a la onda que la generó.

36

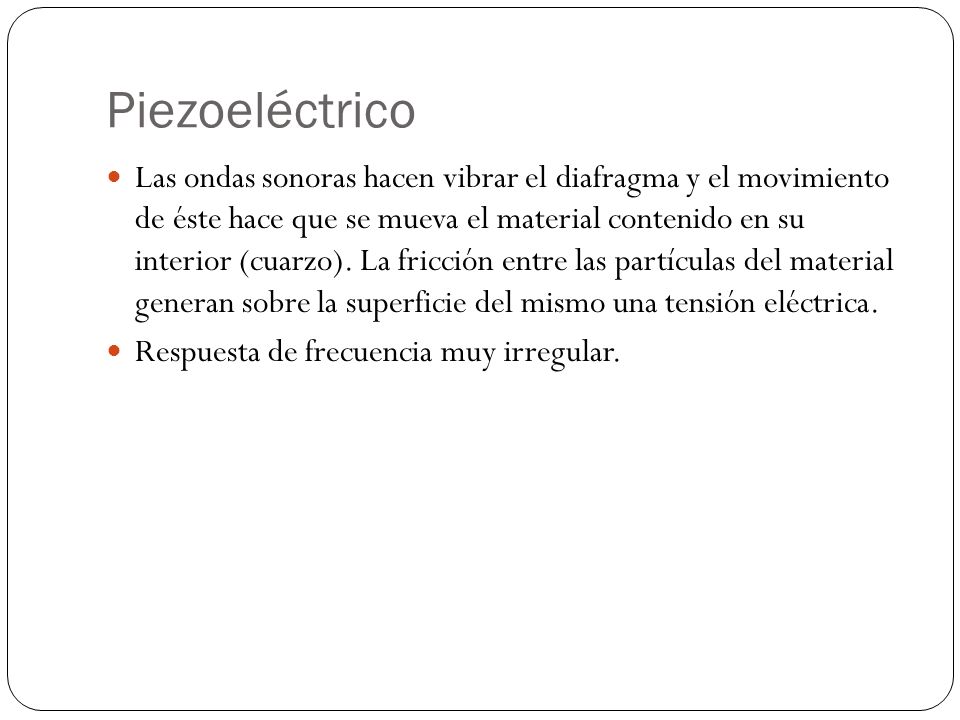

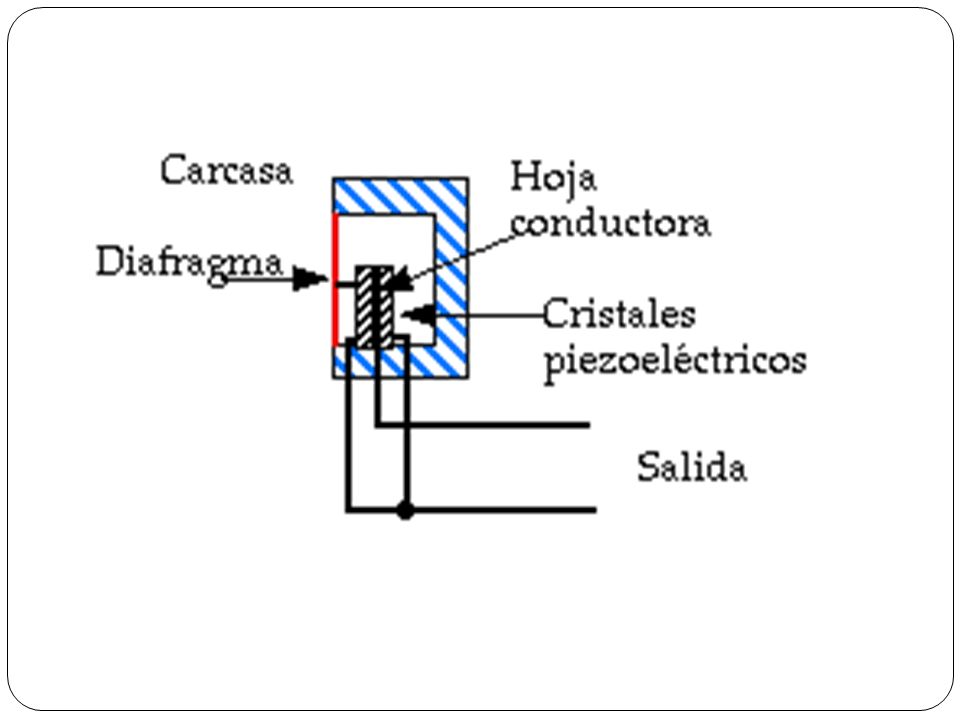

37 Piezoeléctrico Las ondas sonoras hacen vibrar el diafragma y el movimiento de éste hace que se mueva el material contenido en su interior (cuarzo). La fricción entre las partículas del material generan sobre la superficie del mismo una tensión eléctrica. Respuesta de frecuencia muy irregular.

38

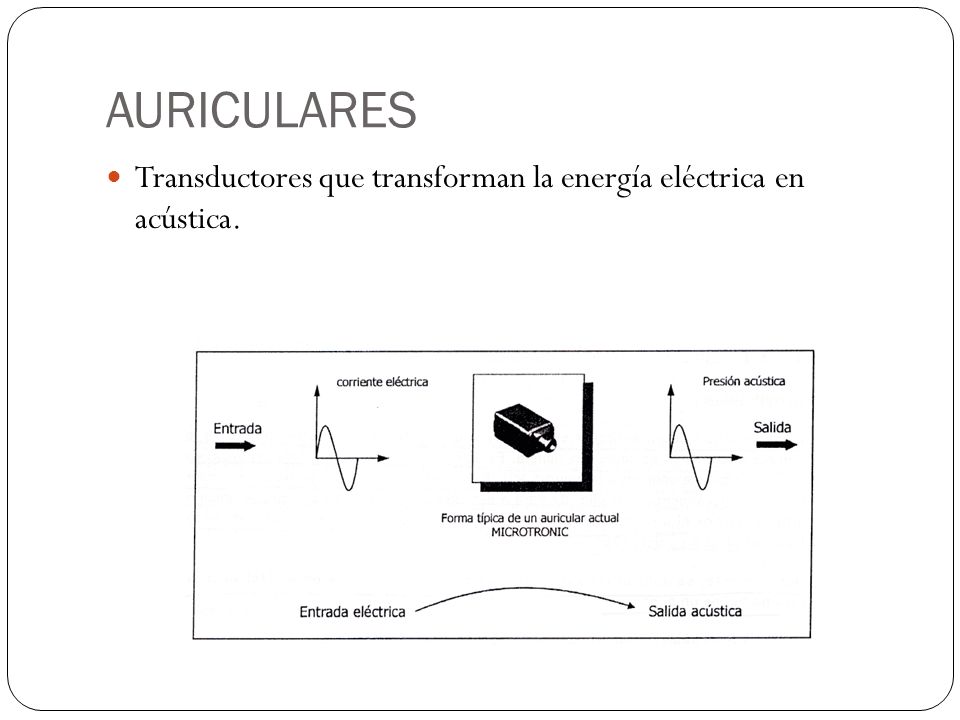

39 AURICULARES Transductores que transforman la energía eléctrica en acústica.
