FRACTIONAL REGULATION ENERGY SAVING DEVICE

Presentación del tema: "FRACTIONAL REGULATION ENERGY SAVING DEVICE"— Transcripción de la presentación:

1 FRACTIONAL REGULATION ENERGY SAVING DEVICE
HAIZEA COMPRESSORS TECHNOLOGY RFPESD/17 FRACTIONAL REGULATION ENERGY SAVING DEVICE Talleres Haizea , derechos reservados.

2 Talleres Haizea , derechos reservados.

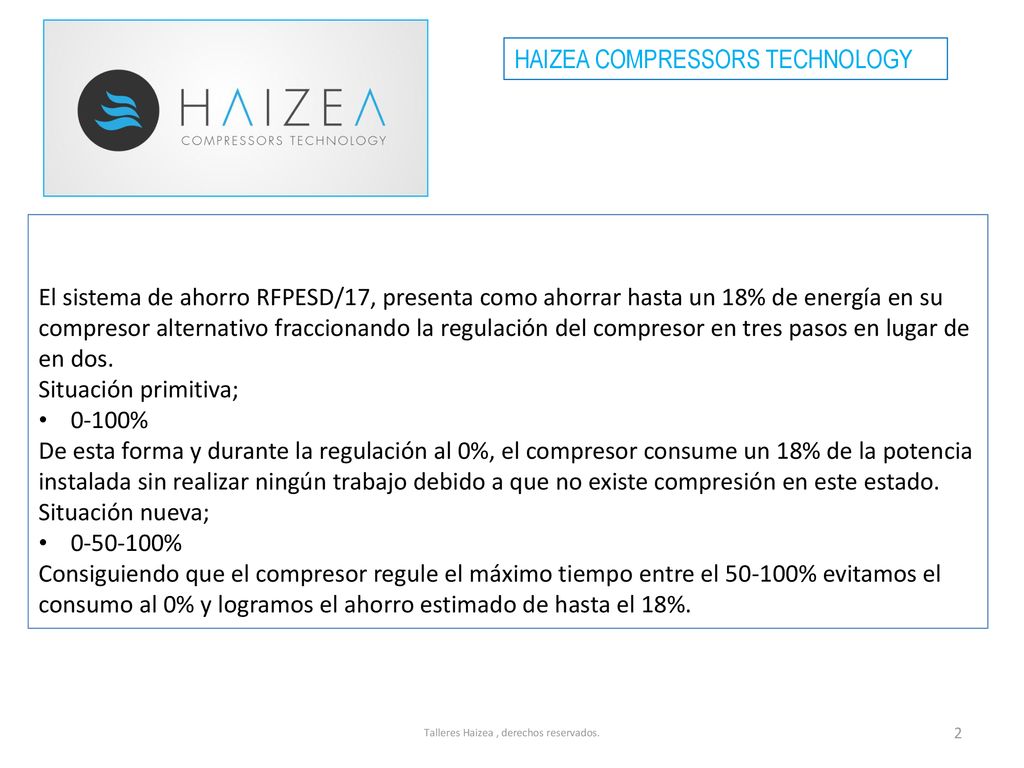

HAIZEA COMPRESSORS TECHNOLOGY El sistema de ahorro RFPESD/17, presenta como ahorrar hasta un 18% de energía en su compresor alternativo fraccionando la regulación del compresor en tres pasos en lugar de en dos. Situación primitiva; 0-100% De esta forma y durante la regulación al 0%, el compresor consume un 18% de la potencia instalada sin realizar ningún trabajo debido a que no existe compresión en este estado. Situación nueva; % Consiguiendo que el compresor regule el máximo tiempo entre el % evitamos el consumo al 0% y logramos el ahorro estimado de hasta el 18%. Talleres Haizea , derechos reservados.

3 Talleres Haizea , derechos reservados.

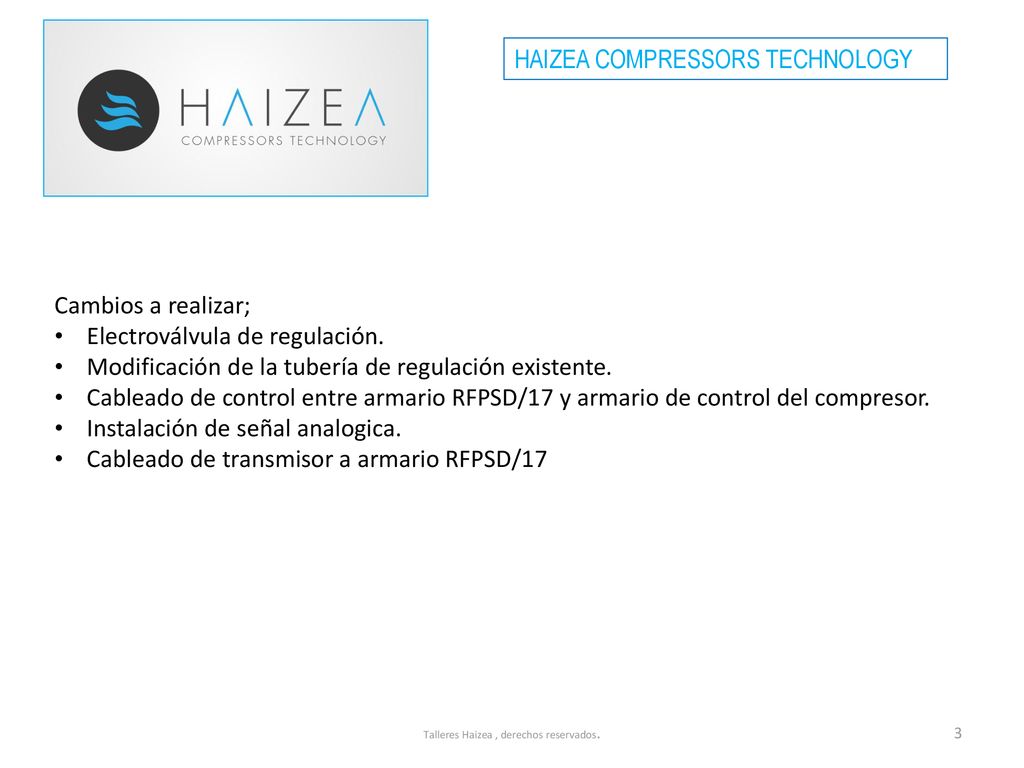

HAIZEA COMPRESSORS TECHNOLOGY Cambios a realizar; Electroválvula de regulación. Modificación de la tubería de regulación existente. Cableado de control entre armario RFPSD/17 y armario de control del compresor. Instalación de señal analogica. Cableado de transmisor a armario RFPSD/17 Talleres Haizea , derechos reservados.

4 Talleres Haizea , derechos reservados.

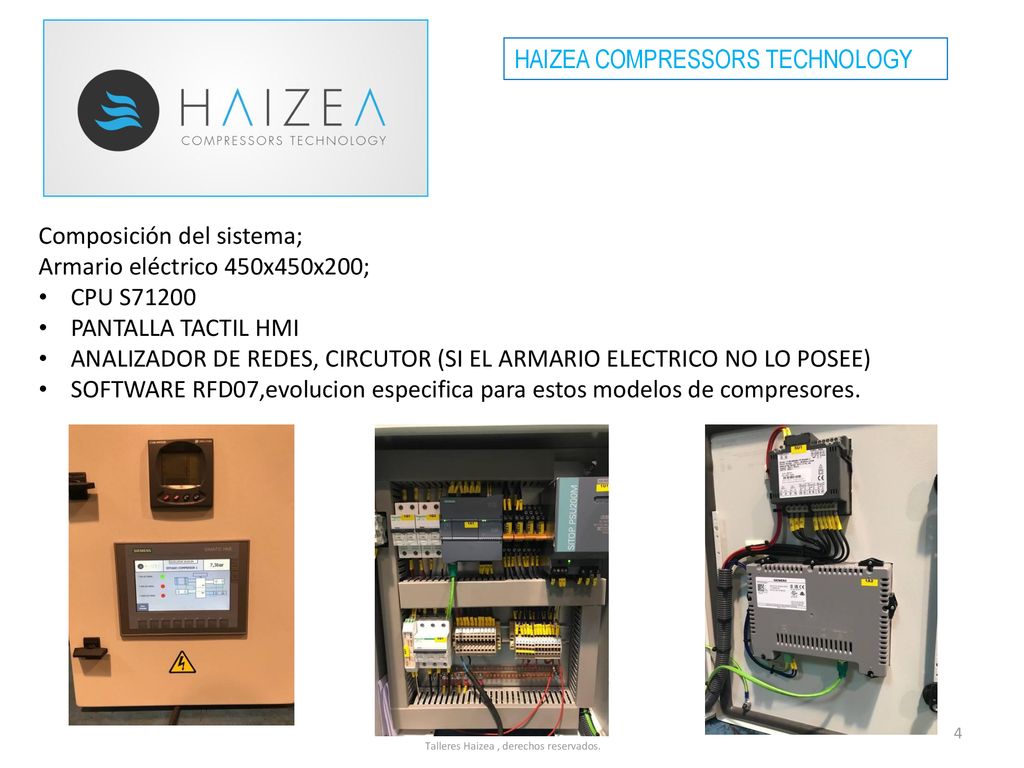

HAIZEA COMPRESSORS TECHNOLOGY Composición del sistema; Armario eléctrico 450x450x200; CPU S71200 PANTALLA TACTIL HMI ANALIZADOR DE REDES, CIRCUTOR (SI EL ARMARIO ELECTRICO NO LO POSEE) SOFTWARE RFD07,evolucion especifica para estos modelos de compresores. Talleres Haizea , derechos reservados.

5 Talleres Haizea , derechos reservados.

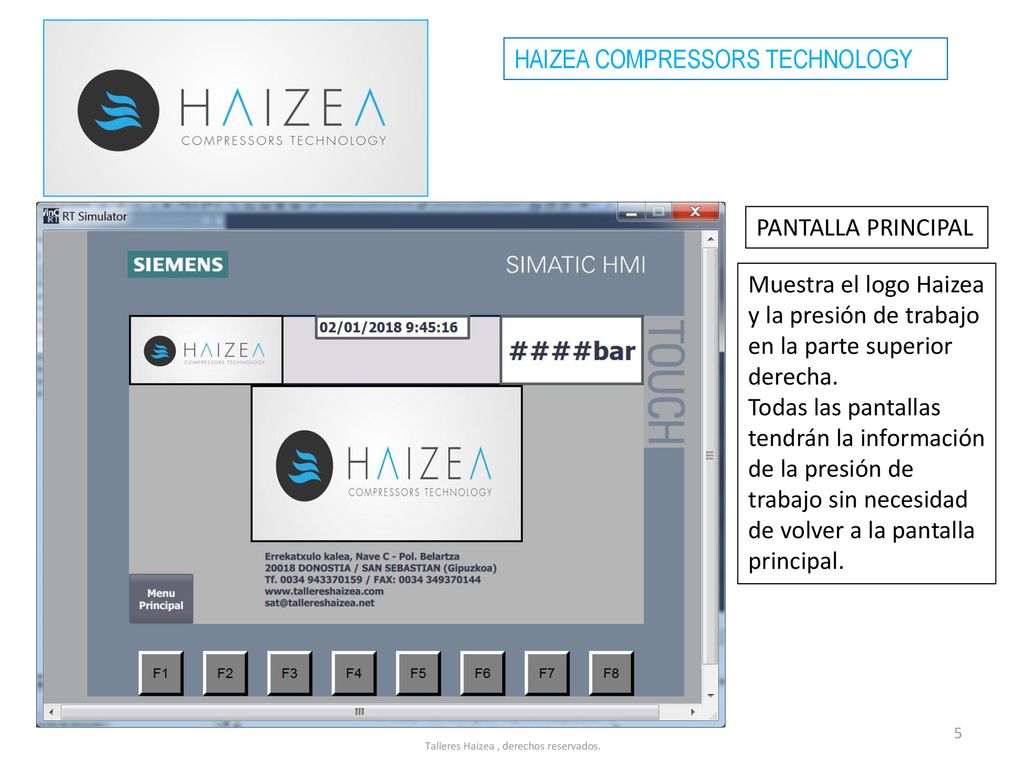

HAIZEA COMPRESSORS TECHNOLOGY PANTALLA PRINCIPAL Muestra el logo Haizea y la presión de trabajo en la parte superior derecha. Todas las pantallas tendrán la información de la presión de trabajo sin necesidad de volver a la pantalla principal. Talleres Haizea , derechos reservados.

6 Talleres Haizea , derechos reservados.

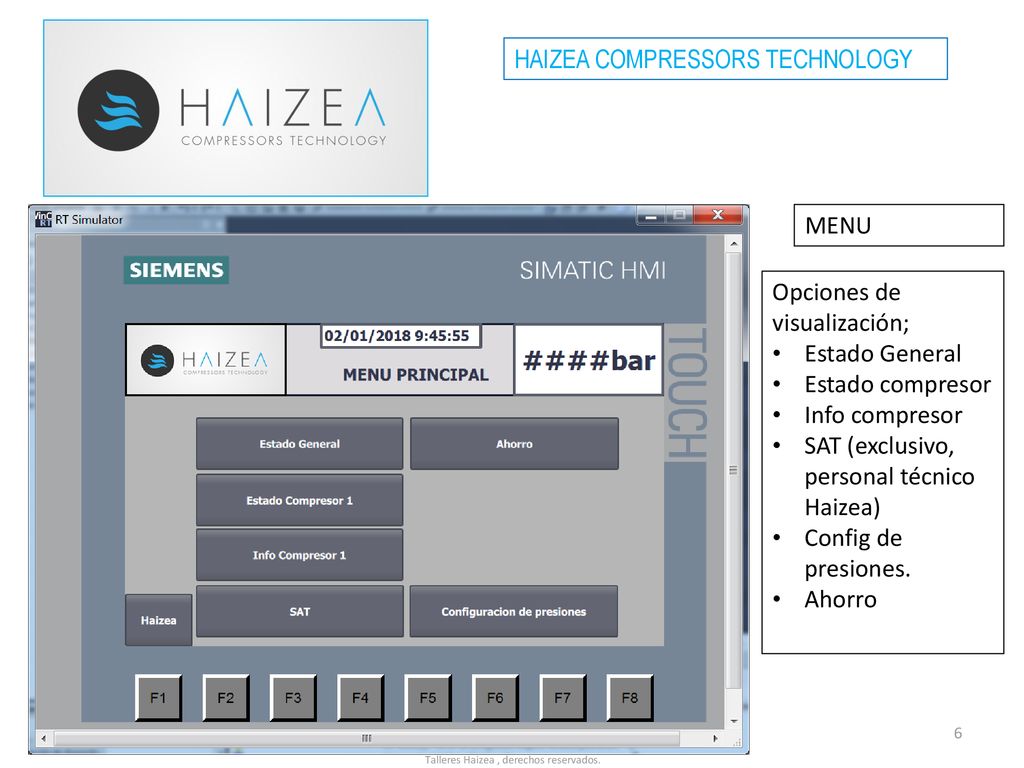

HAIZEA COMPRESSORS TECHNOLOGY MENU Opciones de visualización; Estado General Estado compresor Info compresor SAT (exclusivo, personal técnico Haizea) Config de presiones. Ahorro Talleres Haizea , derechos reservados.

7 Talleres Haizea , derechos reservados.

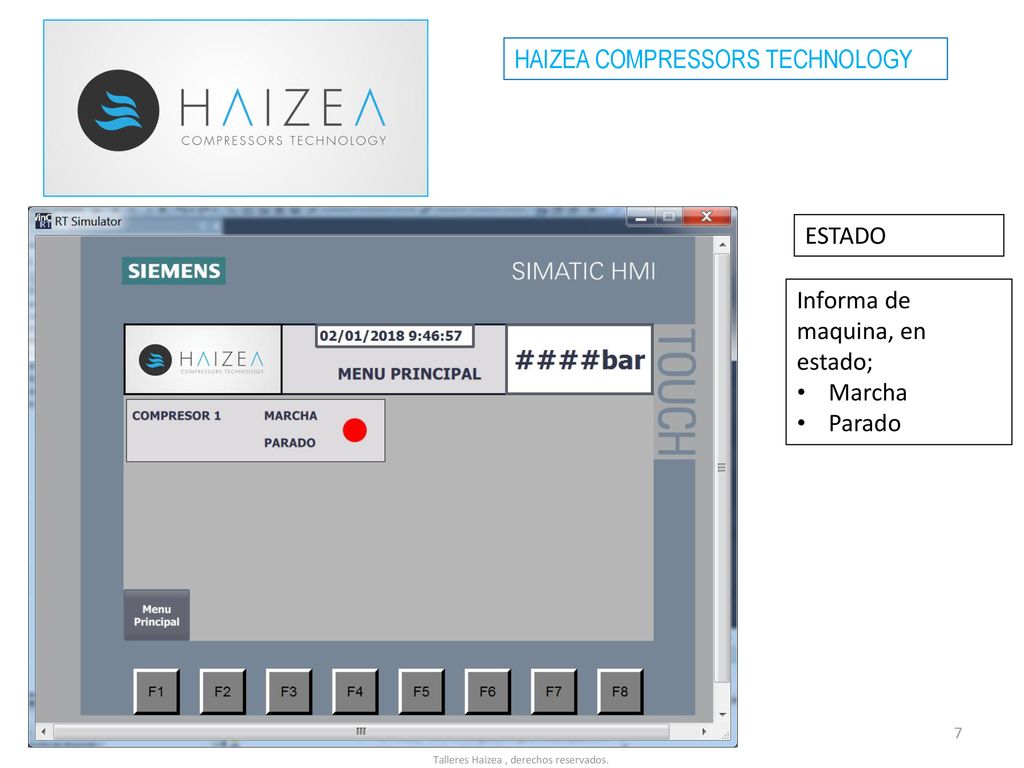

HAIZEA COMPRESSORS TECHNOLOGY ESTADO Informa de maquina, en estado; Marcha Parado Talleres Haizea , derechos reservados.

8 Talleres Haizea , derechos reservados.

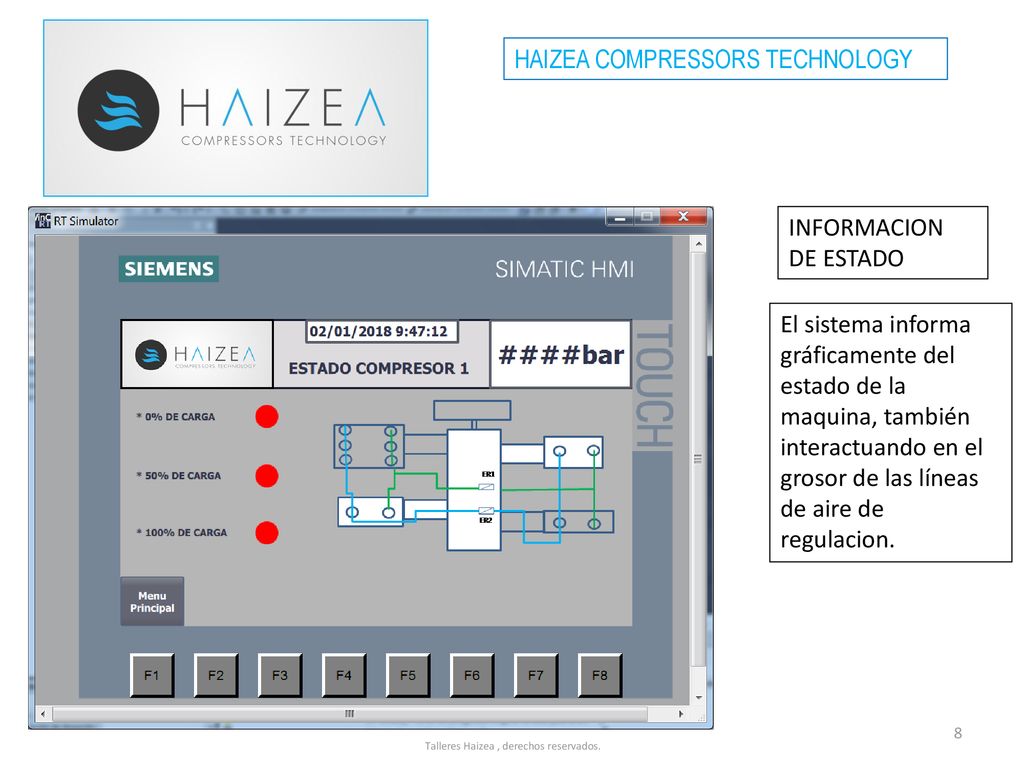

HAIZEA COMPRESSORS TECHNOLOGY INFORMACION DE ESTADO El sistema informa gráficamente del estado de la maquina, también interactuando en el grosor de las líneas de aire de regulacion. Talleres Haizea , derechos reservados.

9 Talleres Haizea , derechos reservados.

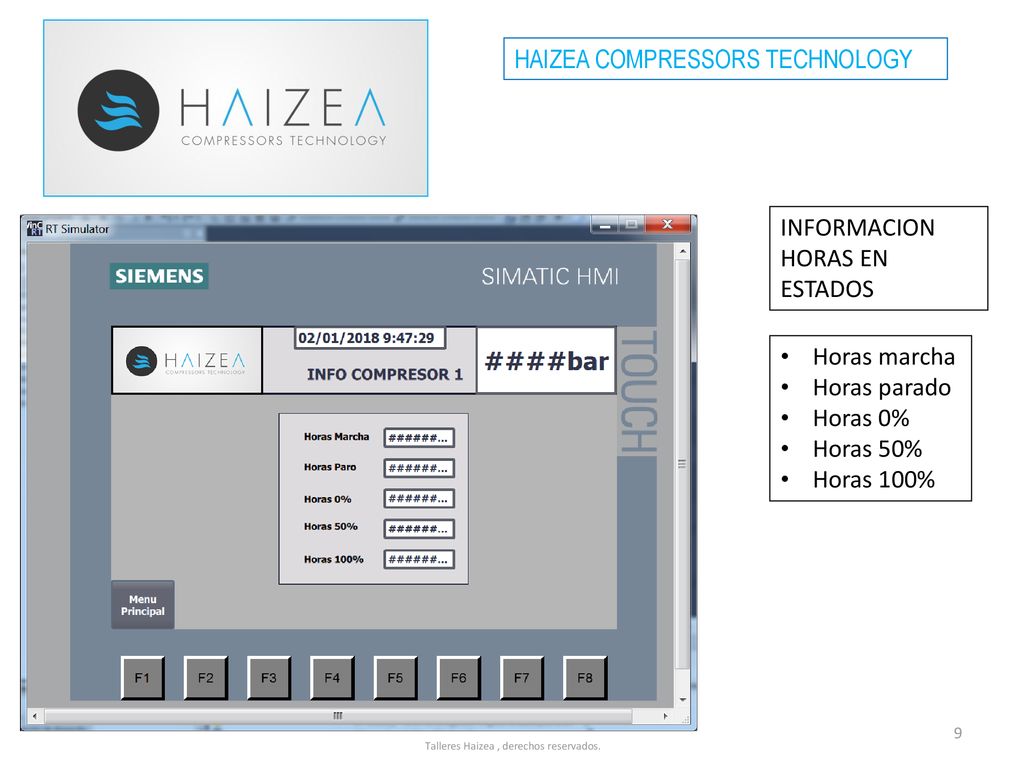

HAIZEA COMPRESSORS TECHNOLOGY INFORMACION HORAS EN ESTADOS Horas marcha Horas parado Horas 0% Horas 50% Horas 100% Talleres Haizea , derechos reservados.

10 Talleres Haizea , derechos reservados.

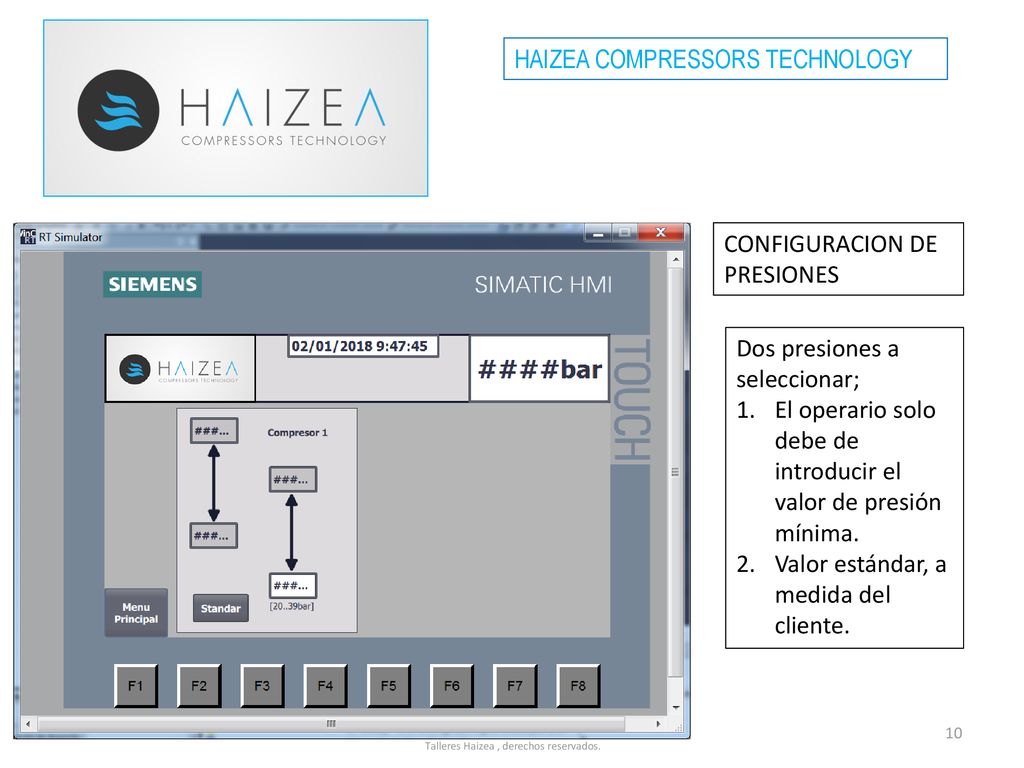

HAIZEA COMPRESSORS TECHNOLOGY CONFIGURACION DE PRESIONES Dos presiones a seleccionar; El operario solo debe de introducir el valor de presión mínima. Valor estándar, a medida del cliente. Talleres Haizea , derechos reservados.

11 Talleres Haizea , derechos reservados.

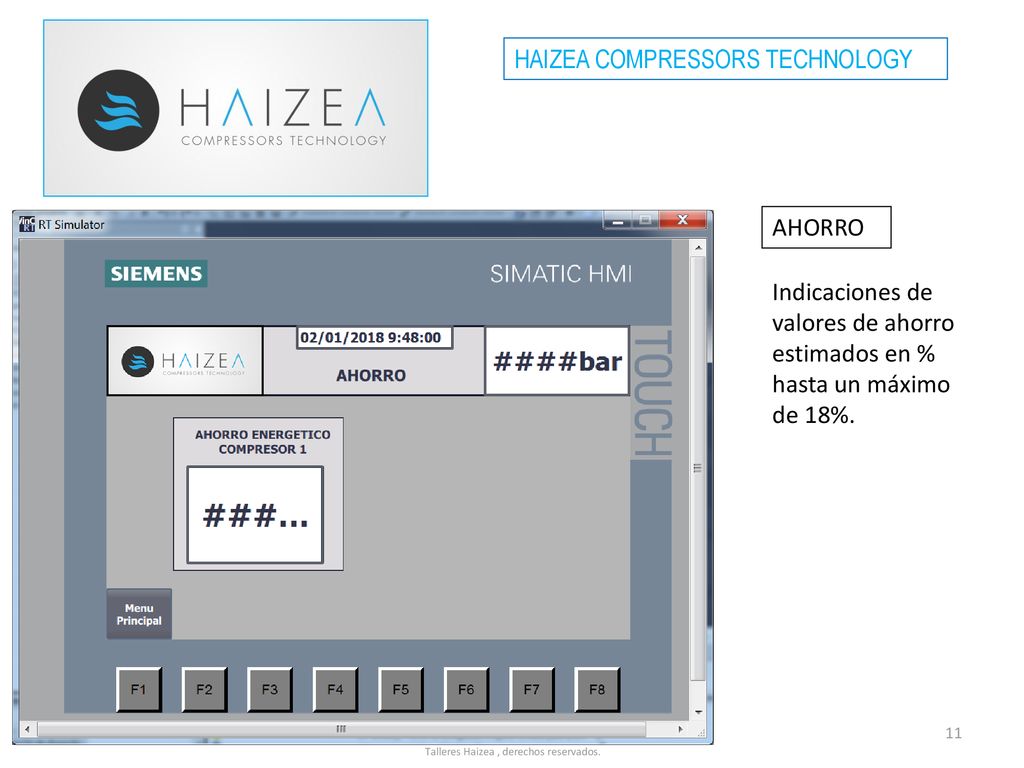

HAIZEA COMPRESSORS TECHNOLOGY AHORRO Indicaciones de valores de ahorro estimados en % hasta un máximo de 18%. Talleres Haizea , derechos reservados.

12 Talleres Haizea , derechos reservados.

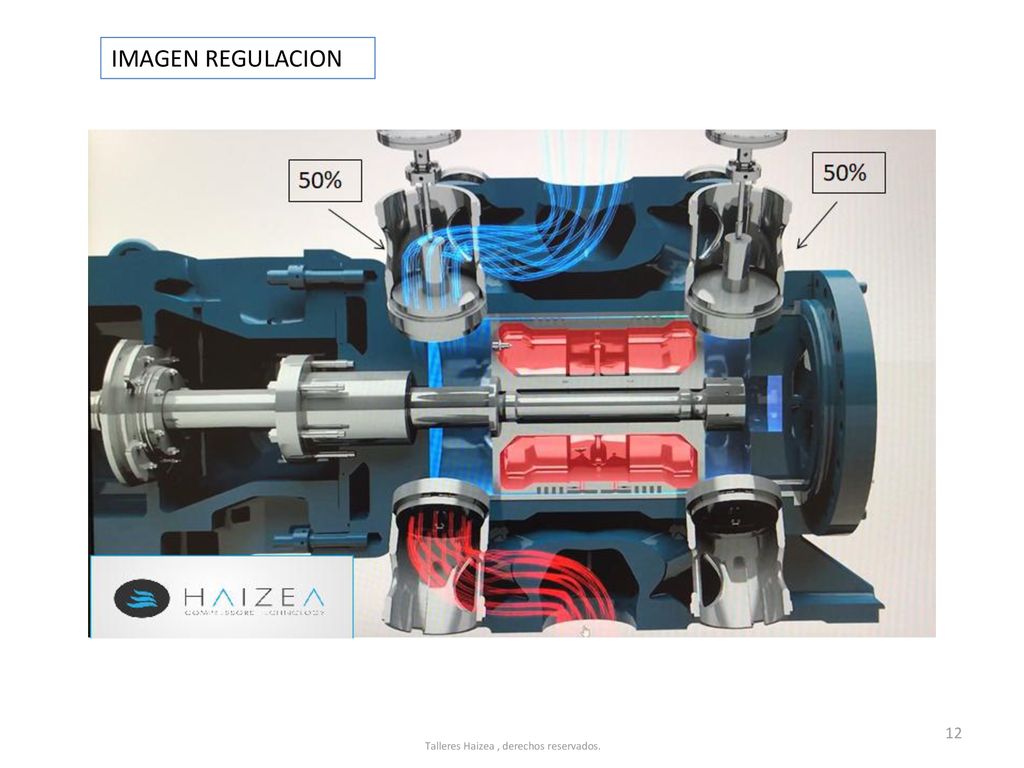

IMAGEN REGULACION Talleres Haizea , derechos reservados.
