1 MICROPROCESADORES

2 DEFINICION

3 Es el circuito integrado central y más complejo de un sistema informático; se le suele asociar por analogía como el «cerebro» de un computador. Es un circuito integrado constituido por millones de componentes electrónicos. Constituye la unidad central de procesamiento (CPU) de un PC catalogado como microcomputador.

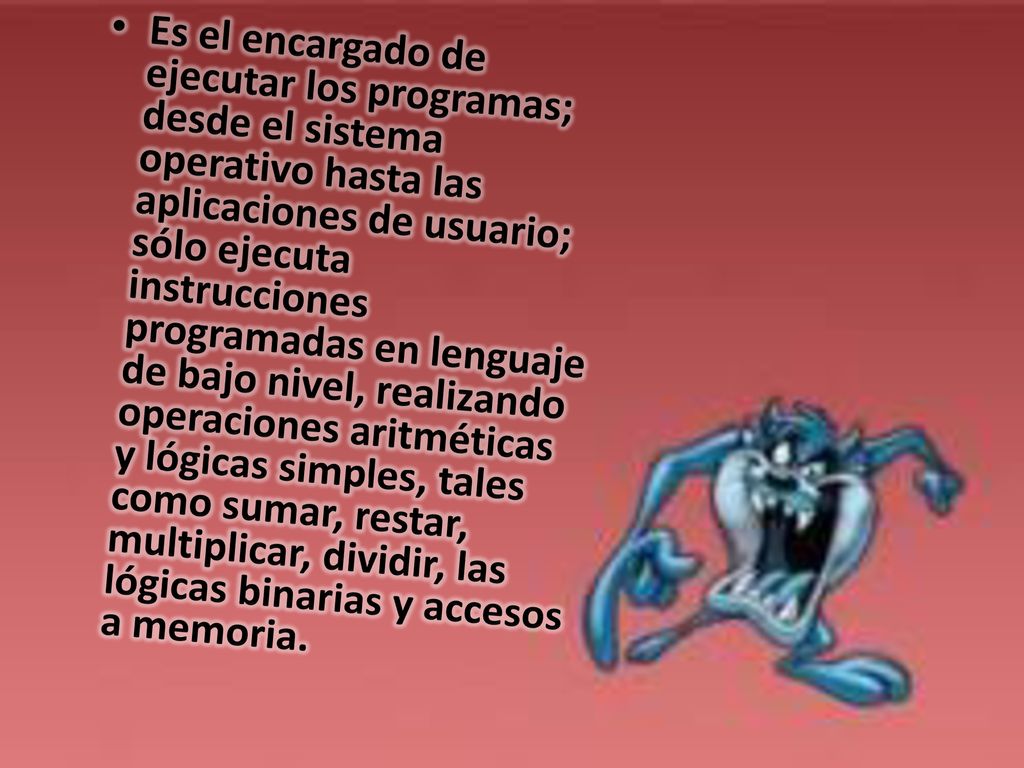

4 Es el encargado de ejecutar los programas; desde el sistema operativo hasta las aplicaciones de usuario; sólo ejecuta instrucciones programadas en lenguaje de bajo nivel, realizando operaciones aritméticas y lógicas simples, tales como sumar, restar, multiplicar, dividir, las lógicas binarias y accesos a memoria.

5 Esta unidad central de procesamiento está constituida, esencialmente, por registros, una unidad de control, una unidad aritmético lógica (ALU) y una unidad de cálculo en coma flotante(conocida antiguamente como «co-procesador matemático»).

6

7 LA IMPORTANCIA DE LOS MICROPROCESADORES

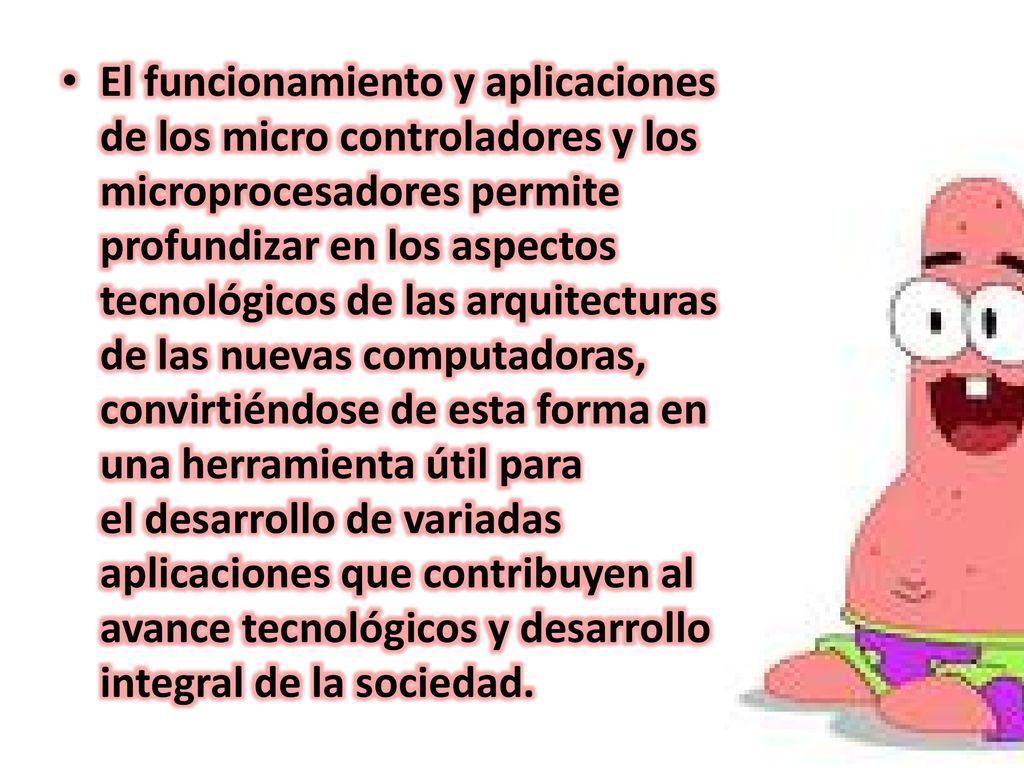

8 El funcionamiento y aplicaciones de los micro controladores y los microprocesadores permite profundizar en los aspectos tecnológicos de las arquitecturas de las nuevas computadoras, convirtiéndose de esta forma en una herramienta útil para el desarrollo de variadas aplicaciones que contribuyen al avance tecnológicos y desarrollo integral de la sociedad.

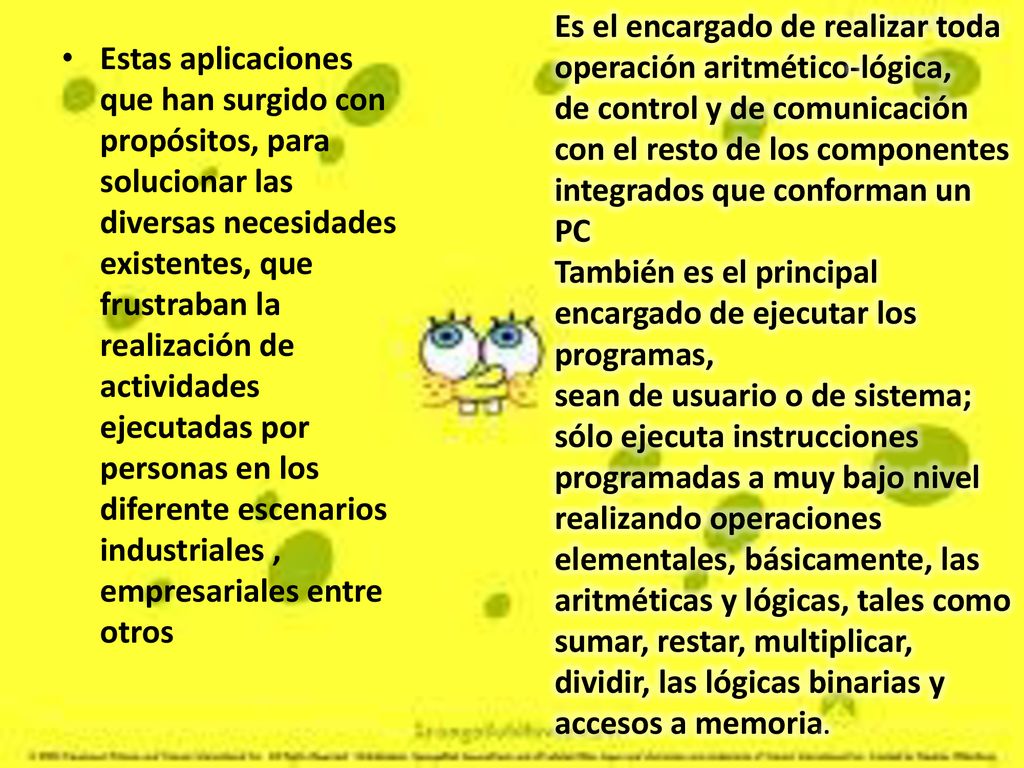

9 Es el encargado de realizar toda operación aritmético-lógica, de control y de comunicación con el resto de los componentes integrados que conforman un PC También es el principal encargado de ejecutar los programas,  sean de usuario o de sistema; sólo ejecuta instrucciones programadas a muy bajo nivel realizando operaciones elementales, básicamente, las aritméticas y lógicas, tales como sumar, restar, multiplicar, dividir, las lógicas binarias y accesos a memoria. Estas aplicaciones que han surgido con propósitos, para solucionar las diversas necesidades existentes, que frustraban la realización de actividades ejecutadas por personas en los diferente escenarios industriales , empresariales entre otros

10 MARCAS Y MODELOS DE MICROPROCESADORES

11 Intel: la marca que más vende y la más conocida gracias a sus

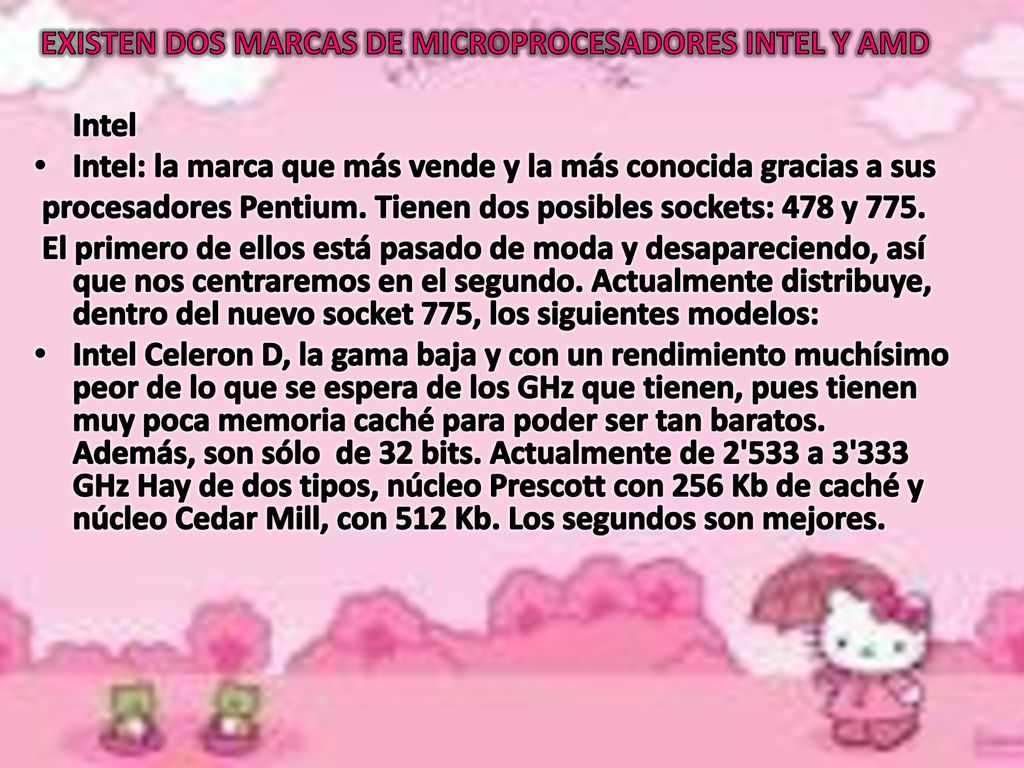

EXISTEN DOS MARCAS DE MICROPROCESADORES INTEL Y AMD Intel Intel: la marca que más vende y la más conocida gracias a sus procesadores Pentium. Tienen dos posibles sockets: 478 y 775. El primero de ellos está pasado de moda y desapareciendo, así que nos centraremos en el segundo. Actualmente distribuye, dentro del nuevo socket 775, los siguientes modelos: Intel Celeron D, la gama baja y con un rendimiento muchísimo peor de lo que se espera de los GHz que tienen, pues tienen muy poca memoria caché para poder ser tan baratos. Además, son sólo  de 32 bits. Actualmente de 2'533 a 3'333 GHz Hay de dos tipos, núcleo Prescott con 256 Kb de caché y núcleo Cedar Mill, con 512 Kb. Los segundos son mejores.

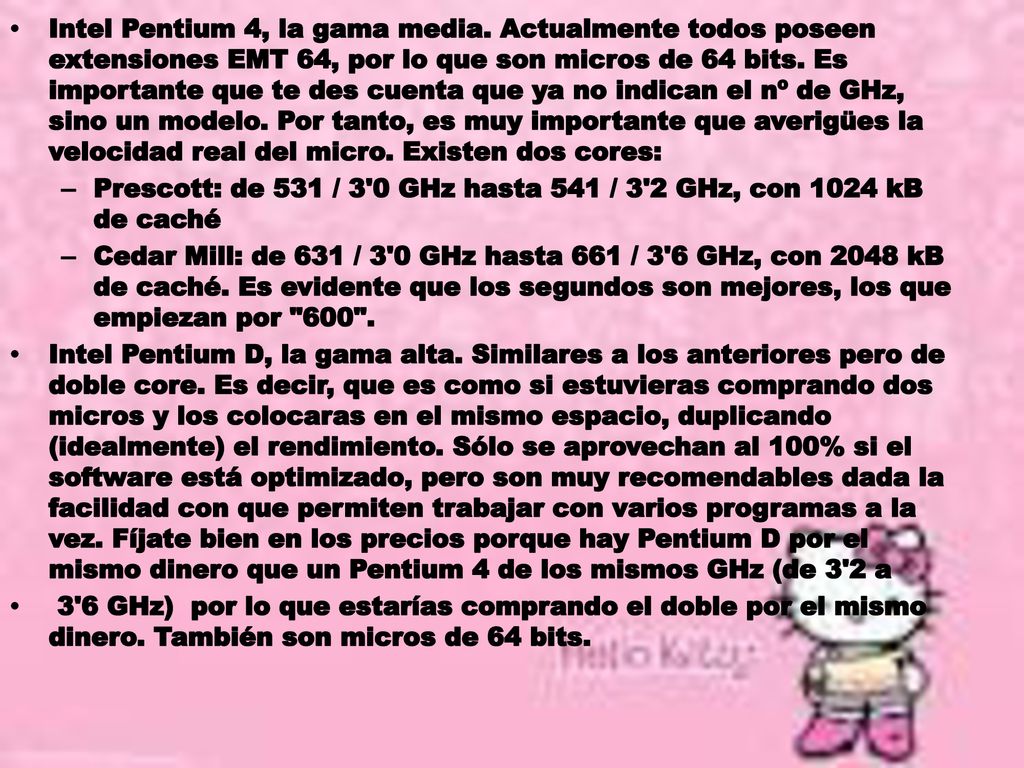

12 Intel Pentium 4, la gama media
Intel Pentium 4, la gama media. Actualmente todos poseen extensiones EMT 64, por lo que son micros de 64 bits. Es importante que te des cuenta que ya no indican el nº de GHz, sino un modelo. Por tanto, es muy importante que averigües la velocidad real del micro. Existen dos cores: Prescott: de 531 / 3'0 GHz hasta 541 / 3'2 GHz, con 1024 kB de caché Cedar Mill: de 631 / 3'0 GHz hasta 661 / 3'6 GHz, con 2048 kB de caché. Es evidente que los segundos son mejores, los que empiezan por "600". Intel Pentium D, la gama alta. Similares a los anteriores pero de doble core. Es decir, que es como si estuvieras comprando dos micros y los colocaras en el mismo espacio, duplicando (idealmente) el rendimiento. Sólo se aprovechan al 100% si el software está optimizado, pero son muy recomendables dada la facilidad con que permiten trabajar con varios programas a la vez. Fíjate bien en los precios porque hay Pentium D por el mismo dinero que un Pentium 4 de los mismos GHz (de 3'2 a 3'6 GHz)  por lo que estarías comprando el doble por el mismo dinero. También son micros de 64 bits.

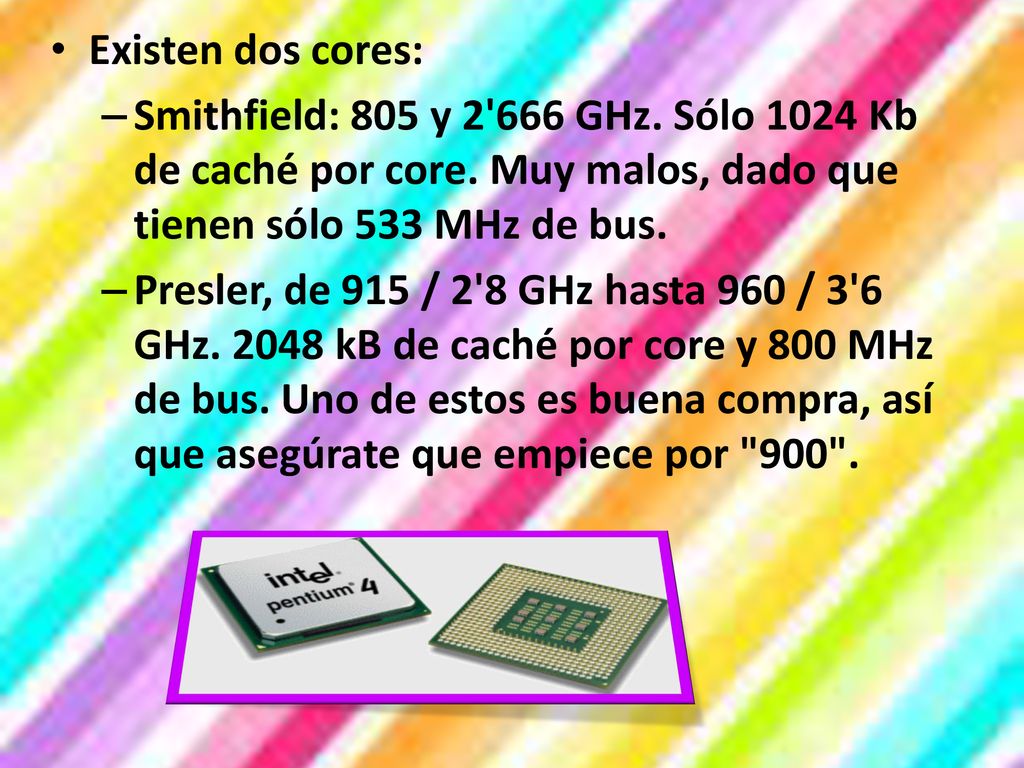

13 Existen dos cores: Smithfield: 805 y 2'666 GHz. Sólo 1024 Kb de caché por core. Muy malos, dado que tienen sólo 533 MHz de bus. Presler, de 915 / 2'8 GHz hasta 960 / 3'6 GHz kB de caché por core y 800 MHz de bus. Uno de estos es buena compra, así que asegúrate que empiece por "900".

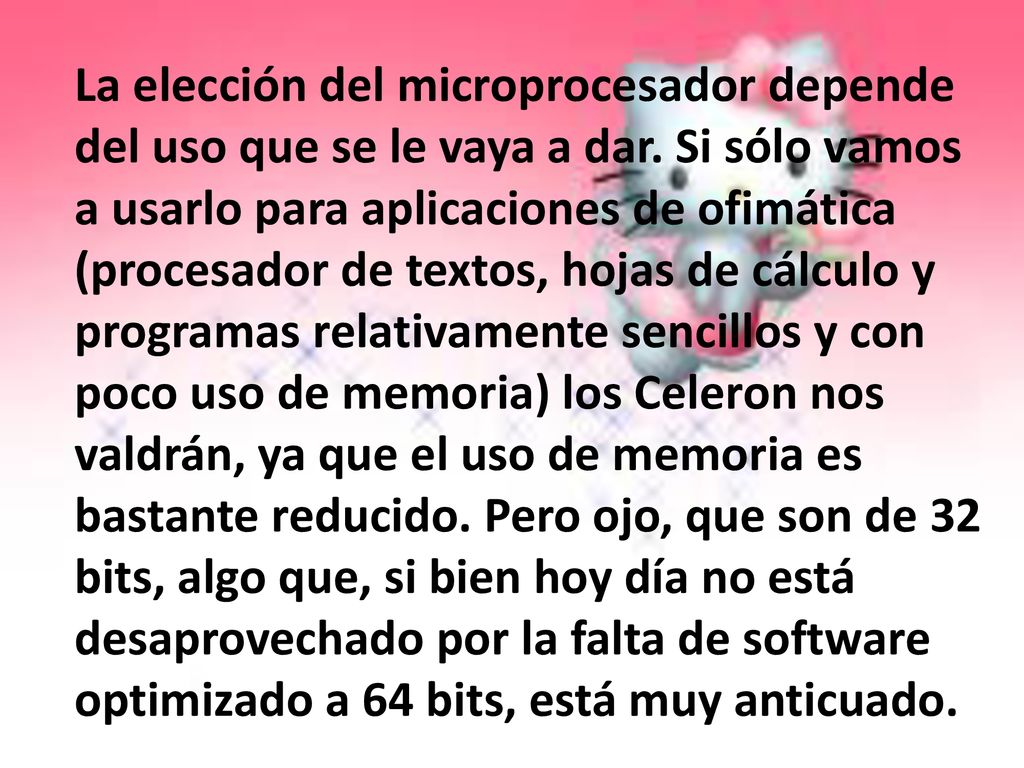

14 La elección del microprocesador depende del uso que se le vaya a dar
La elección del microprocesador depende del uso que se le vaya a dar. Si sólo vamos a usarlo para aplicaciones de ofimática (procesador de textos, hojas de cálculo y programas relativamente sencillos y con poco uso de memoria) los Celeron nos valdrán, ya que el uso de memoria es bastante reducido. Pero ojo, que son de 32 bits, algo que, si bien hoy día no está desaprovechado por la falta de software optimizado a 64 bits, está muy anticuado.

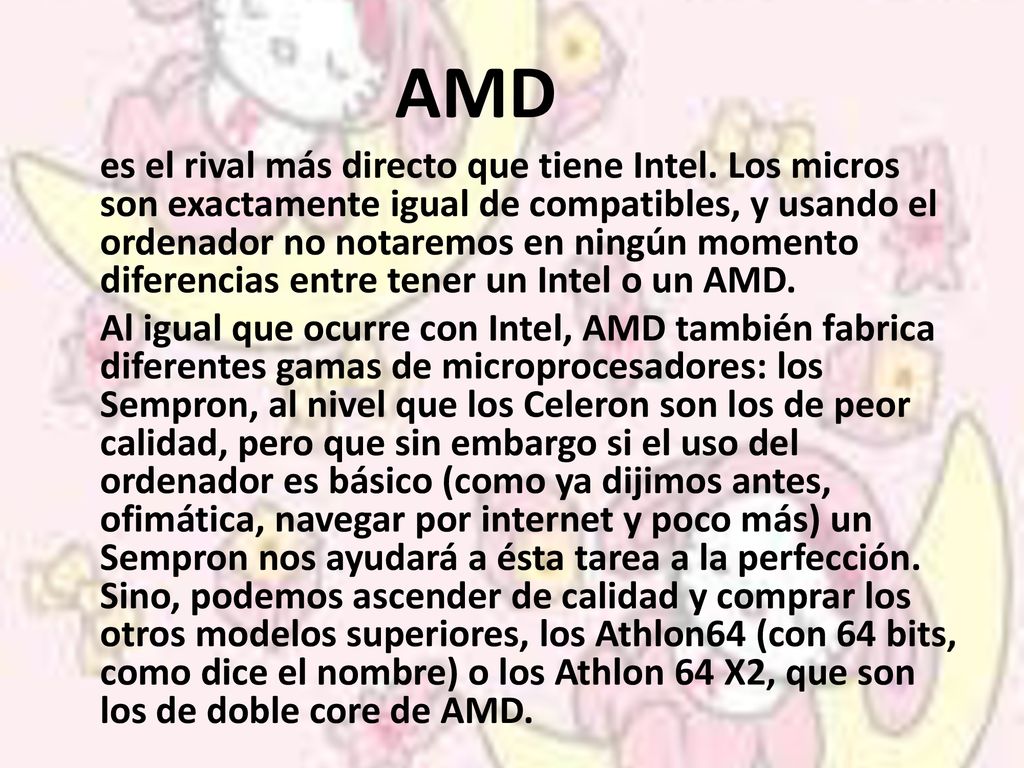

15 AMD es el rival más directo que tiene Intel. Los micros son exactamente igual de compatibles, y usando el ordenador no notaremos en ningún momento diferencias entre tener un Intel o un AMD. Al igual que ocurre con Intel, AMD también fabrica diferentes gamas de microprocesadores: los Sempron, al nivel que los Celeron son los de peor calidad, pero que sin embargo si el uso del ordenador es básico (como ya dijimos antes, ofimática, navegar por internet y poco más) un Sempron nos ayudará a ésta tarea a la perfección. Sino, podemos ascender de calidad y comprar los otros modelos superiores, los Athlon64 (con 64 bits, como dice el nombre) o los Athlon 64 X2, que son los de doble core de AMD.

16

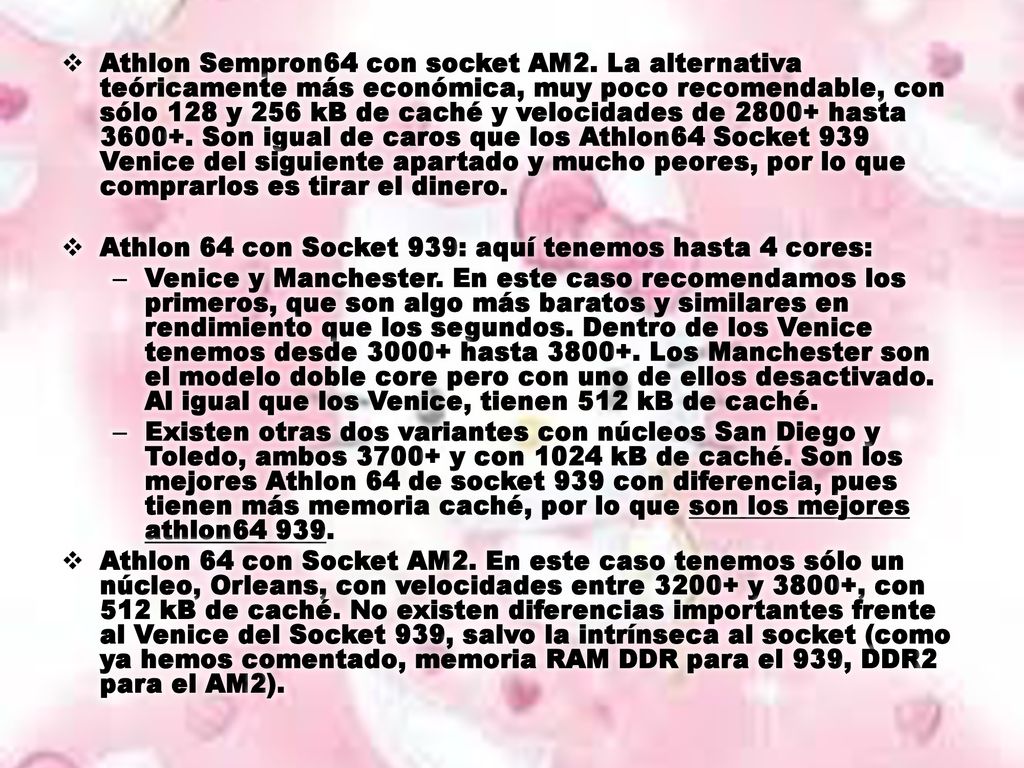

17 Athlon Sempron64 con socket AM2
Athlon Sempron64 con socket AM2. La alternativa teóricamente más económica, muy poco recomendable, con sólo 128 y 256 kB de caché y velocidades de hasta Son igual de caros que los Athlon64 Socket 939 Venice del siguiente apartado y mucho peores, por lo que comprarlos es tirar el dinero. Athlon 64 con Socket 939: aquí tenemos hasta 4 cores: Venice y Manchester. En este caso recomendamos los primeros, que son algo más baratos y similares en rendimiento que los segundos. Dentro de los Venice tenemos desde hasta Los Manchester son el modelo doble core pero con uno de ellos desactivado. Al igual que los Venice, tienen 512 kB de caché. Existen otras dos variantes con núcleos San Diego y Toledo, ambos y con 1024 kB de caché. Son los mejores Athlon 64 de socket 939 con diferencia, pues tienen más memoria caché, por lo que son los mejores athlon Athlon 64 con Socket AM2. En este caso tenemos sólo un núcleo, Orleans, con velocidades entre y 3800+, con 512 kB de caché. No existen diferencias importantes frente al Venice del Socket 939, salvo la intrínseca al socket (como ya hemos comentado, memoria RAM DDR para el 939, DDR2 para el AM2).

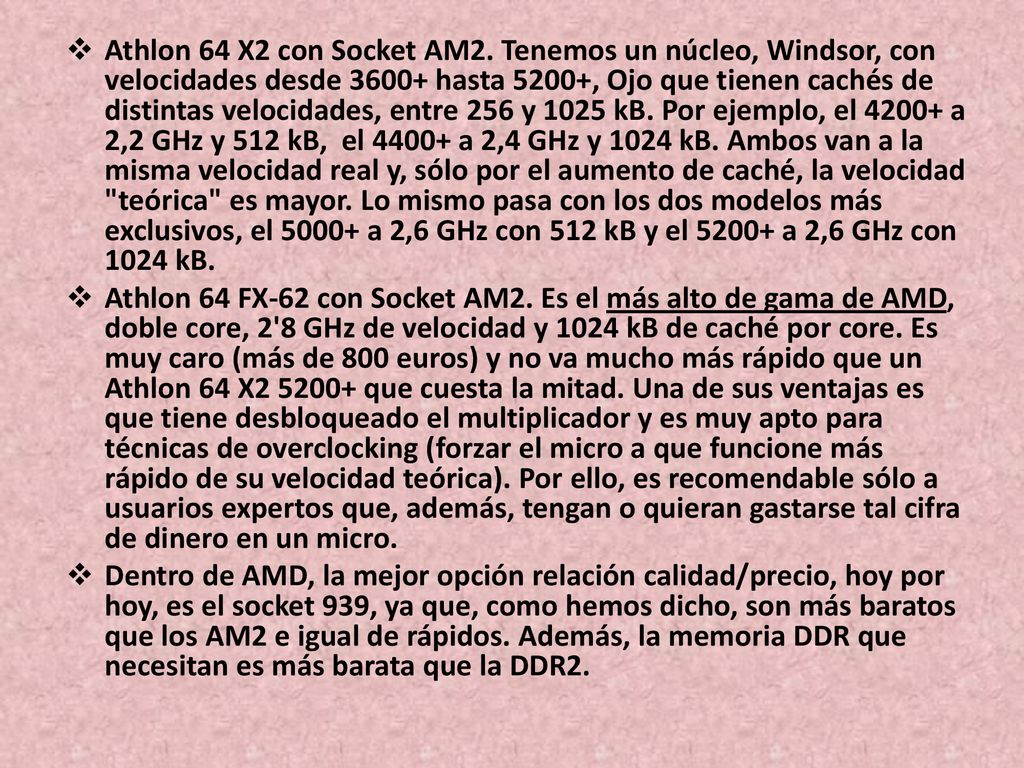

18 Athlon 64 X2 con Socket AM2. Tenemos un núcleo, Windsor, con velocidades desde hasta 5200+, Ojo que tienen cachés de distintas velocidades, entre 256 y 1025 kB. Por ejemplo, el a 2,2 GHz y 512 kB,  el a 2,4 GHz y 1024 kB. Ambos van a la misma velocidad real y, sólo por el aumento de caché, la velocidad "teórica" es mayor. Lo mismo pasa con los dos modelos más exclusivos, el a 2,6 GHz con 512 kB y el a 2,6 GHz con 1024 kB. Athlon 64 FX-62 con Socket AM2. Es el más alto de gama de AMD, doble core, 2'8 GHz de velocidad y 1024 kB de caché por core. Es muy caro (más de 800 euros) y no va mucho más rápido que un Athlon 64 X que cuesta la mitad. Una de sus ventajas es que tiene desbloqueado el multiplicador y es muy apto para técnicas de overclocking (forzar el micro a que funcione más rápido de su velocidad teórica). Por ello, es recomendable sólo a usuarios expertos que, además, tengan o quieran gastarse tal cifra de dinero en un micro. Dentro de AMD, la mejor opción relación calidad/precio, hoy por hoy, es el socket 939, ya que, como hemos dicho, son más baratos que los AM2 e igual de rápidos. Además, la memoria DDR que necesitan es más barata que la DDR2.

19 TIPOS DE MICROPRECESADOR

20 Intel 8008 Es un microprocesador diseñado y fabricado en abril de Codificado como 1201, debido a que Intel terminó el proyecto tarde y a que no cumplía con la expectativas de Computer Terminal.

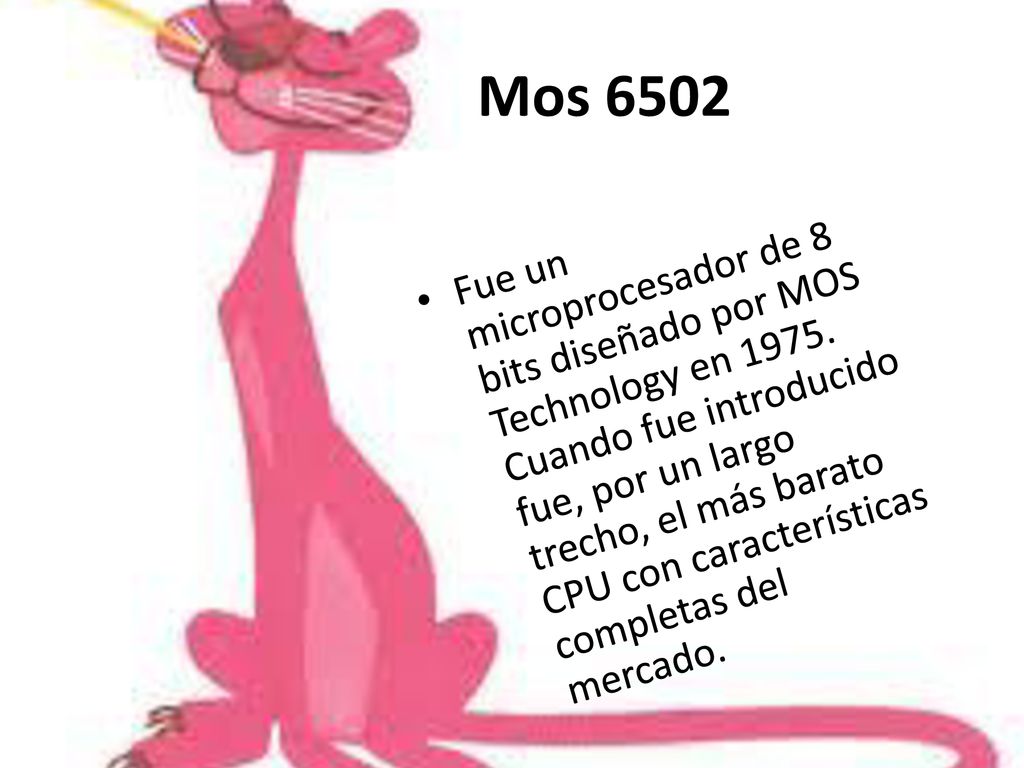

21 Mos 6502 Fue un microprocesador de 8 bits diseñado por MOS Technology en Cuando fue introducido fue, por un largo trecho, el más barato CPU con características completas del mercado.

22 Zilog z80 Microprocesador de 8 bits cuya arquitectura se encuentra a medio camino entre la organización de acumulador y de registros de propósito general.

23 Intel 8086, Los Intel 8086 e Intel son dos microprocesadores de 16 bits diseñados por Intel en 1978.

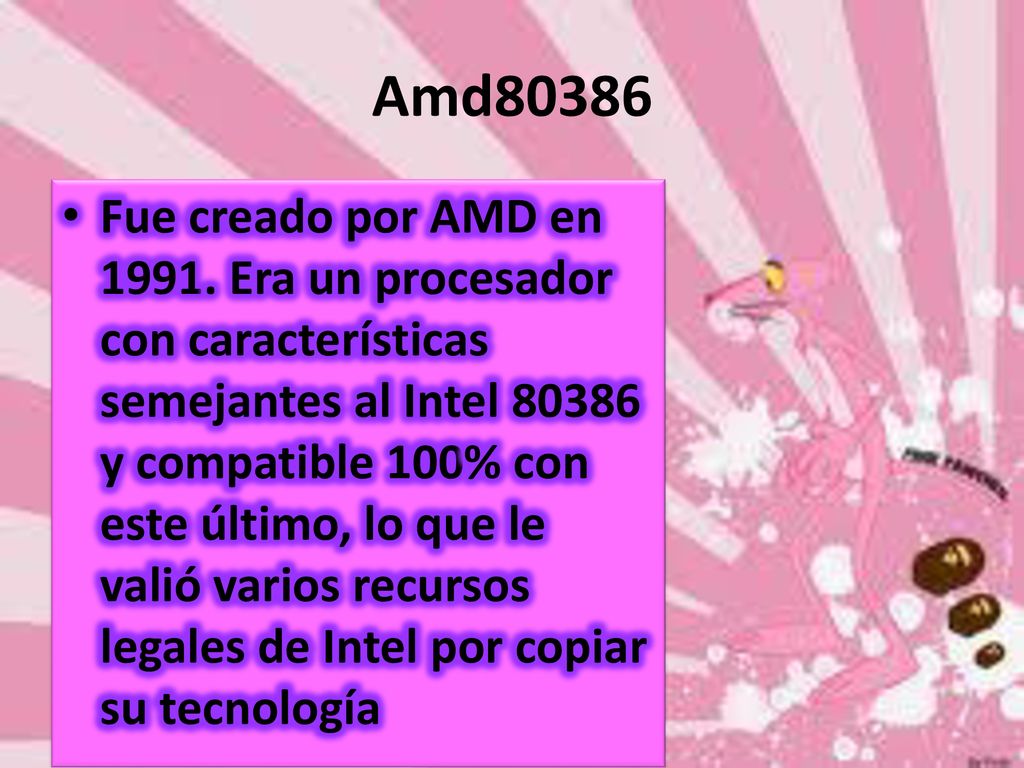

24 Amd80386 Fue creado por AMD en Era un procesador con características semejantes al Intel y compatible 100% con este último, lo que le valió varios recursos legales de Intel por copiar su tecnología

25 Intel Pentium pro El Pentium Pro es la sexta generación de arquitectura x86 de los microprocesadores cuya meta era remplazar al Intel Pentium en toda la gama de aplicaciones.

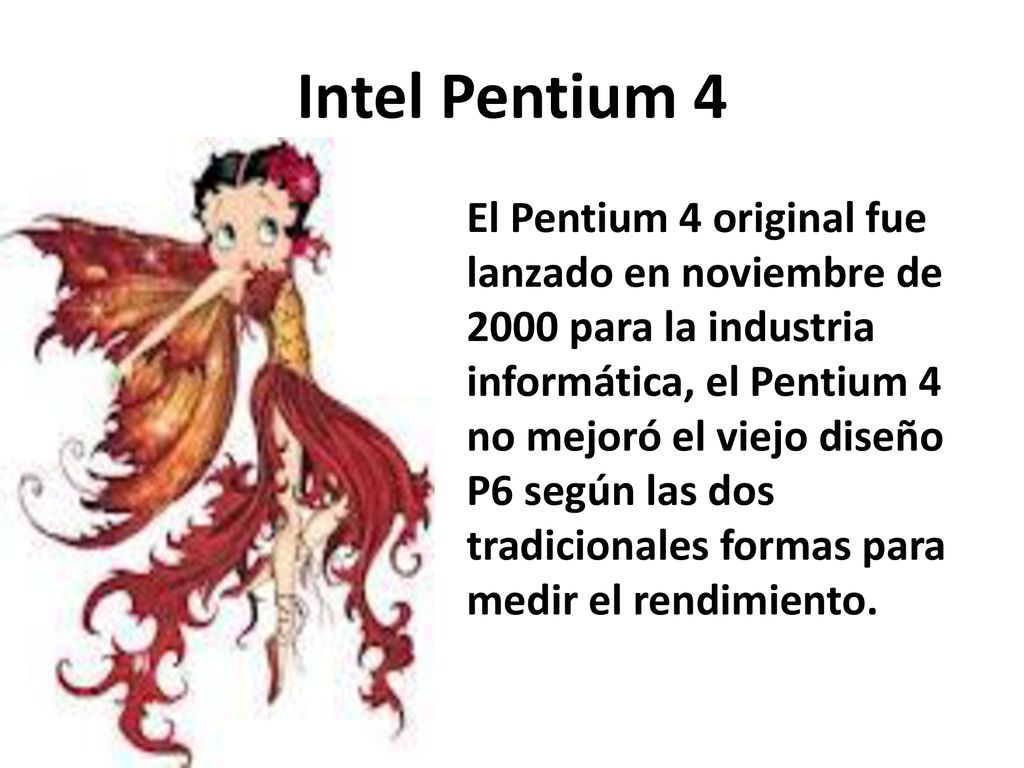

26 Intel Pentium 4 El Pentium 4 original fue lanzado en noviembre de 2000 para la industria informática, el Pentium 4 no mejoró el viejo diseño P6 según las dos tradicionales formas para medir el rendimiento.

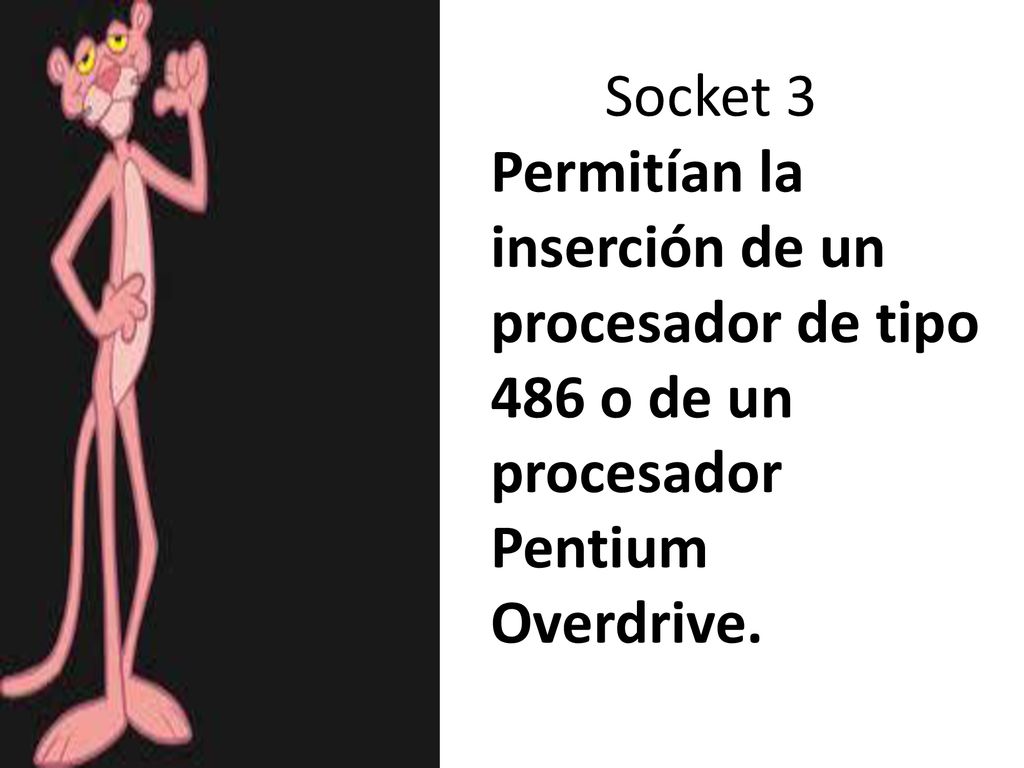

27 Socket 3 Permitían la inserción de un procesador de tipo 486 o de un procesador Pentium Overdrive.

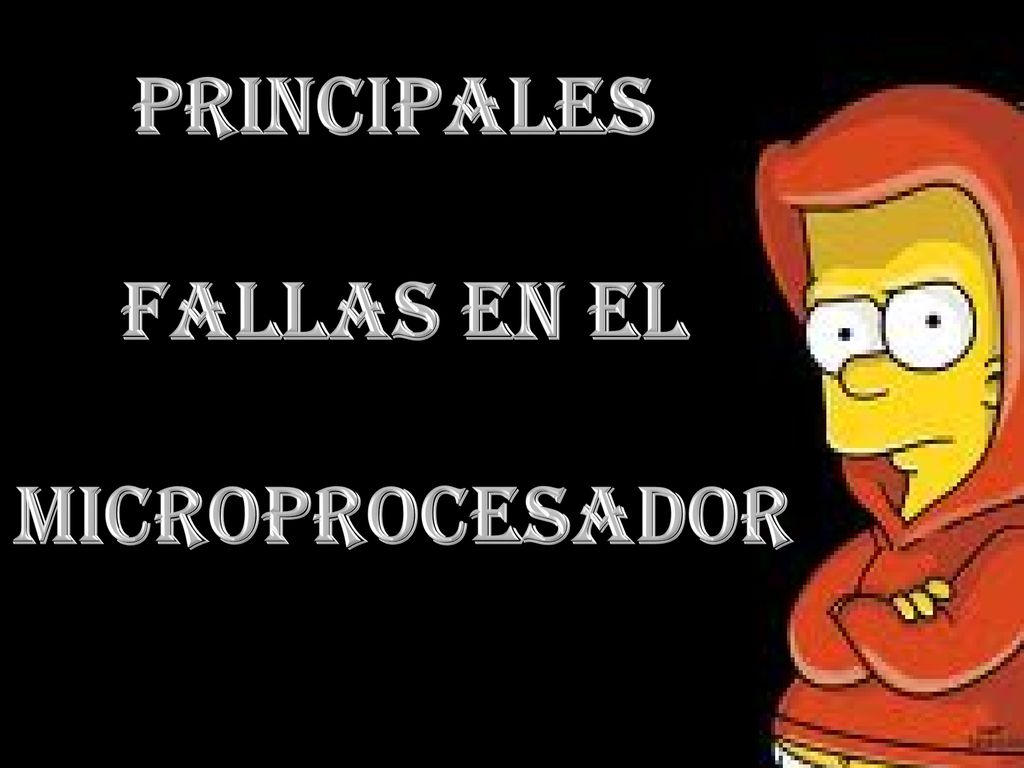

28 PRINCIPALES FALLAS EN EL MICROPROCESADOR

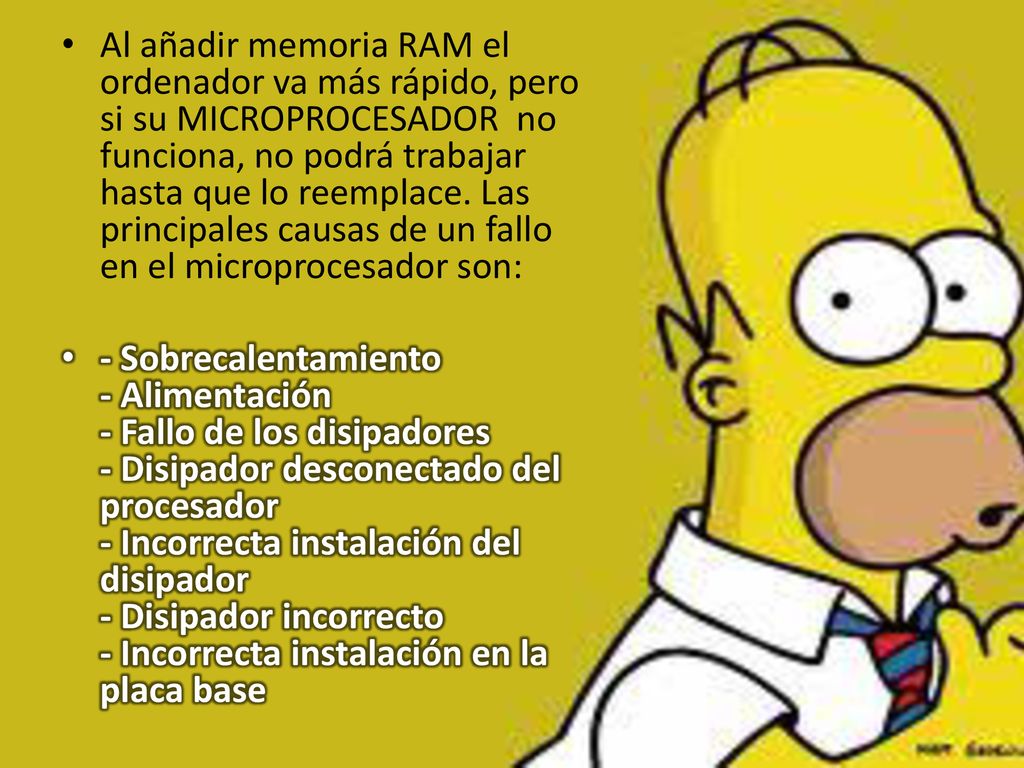

29 Al añadir memoria RAM el ordenador va más rápido, pero si su MICROPROCESADOR no funciona, no podrá trabajar hasta que lo reemplace. Las principales causas de un fallo en el microprocesador son: - Sobrecalentamiento - Alimentación - Fallo de los disipadores - Disipador desconectado del procesador - Incorrecta instalación del disipador - Disipador incorrecto - Incorrecta instalación en la placa base

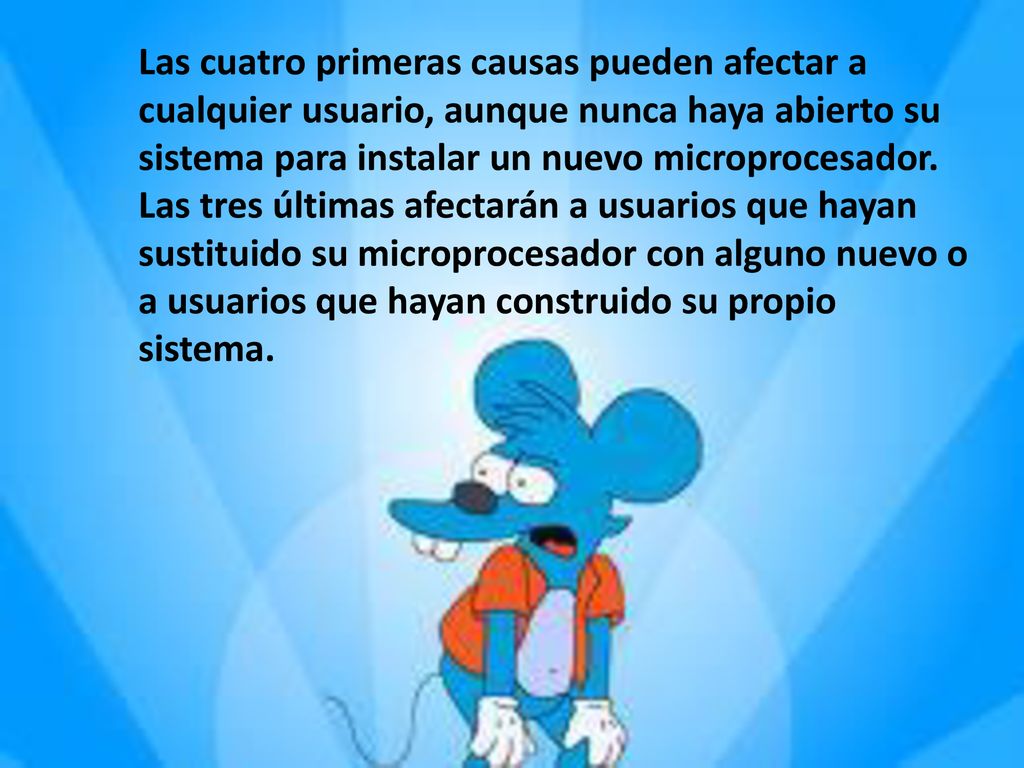

30 Las cuatro primeras causas pueden afectar a cualquier usuario, aunque nunca haya abierto su sistema para instalar un nuevo microprocesador. Las tres últimas afectarán a usuarios que hayan sustituido su microprocesador con alguno nuevo o a usuarios que hayan construido su propio sistema.

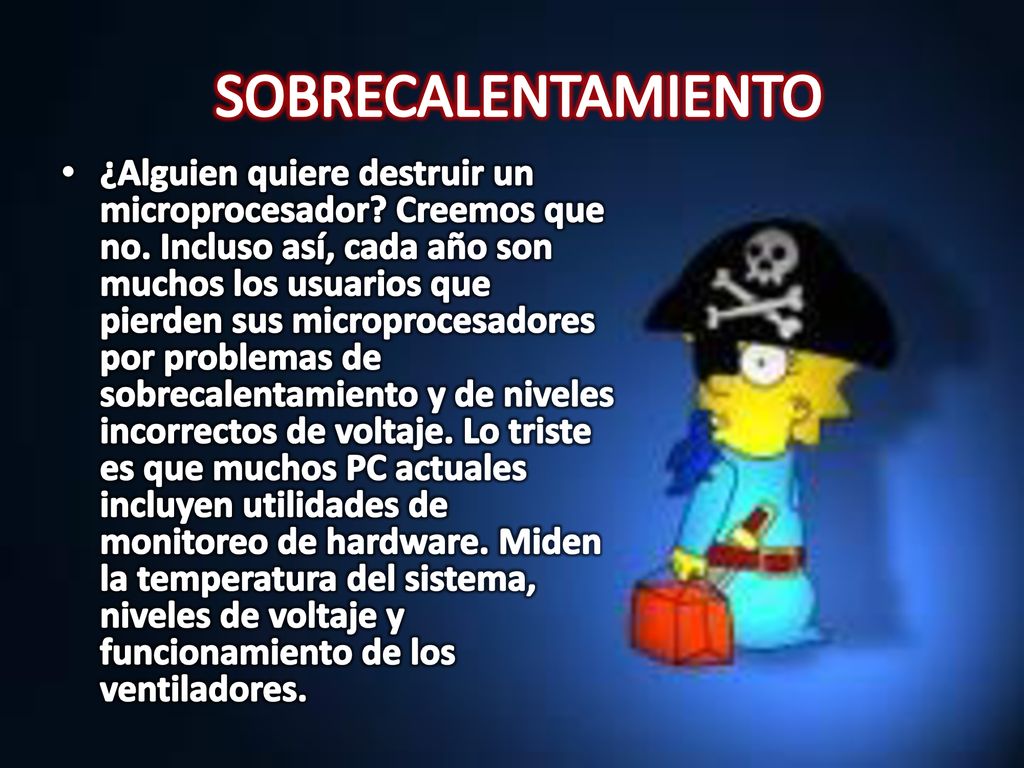

31 SOBRECALENTAMIENTO ¿Alguien quiere destruir un microprocesador? Creemos que no. Incluso así, cada año son muchos los usuarios que pierden sus microprocesadores por problemas de sobrecalentamiento y de niveles incorrectos de voltaje. Lo triste es que muchos PC actuales incluyen utilidades de monitoreo de hardware. Miden la temperatura del sistema, niveles de voltaje y funcionamiento de los ventiladores.

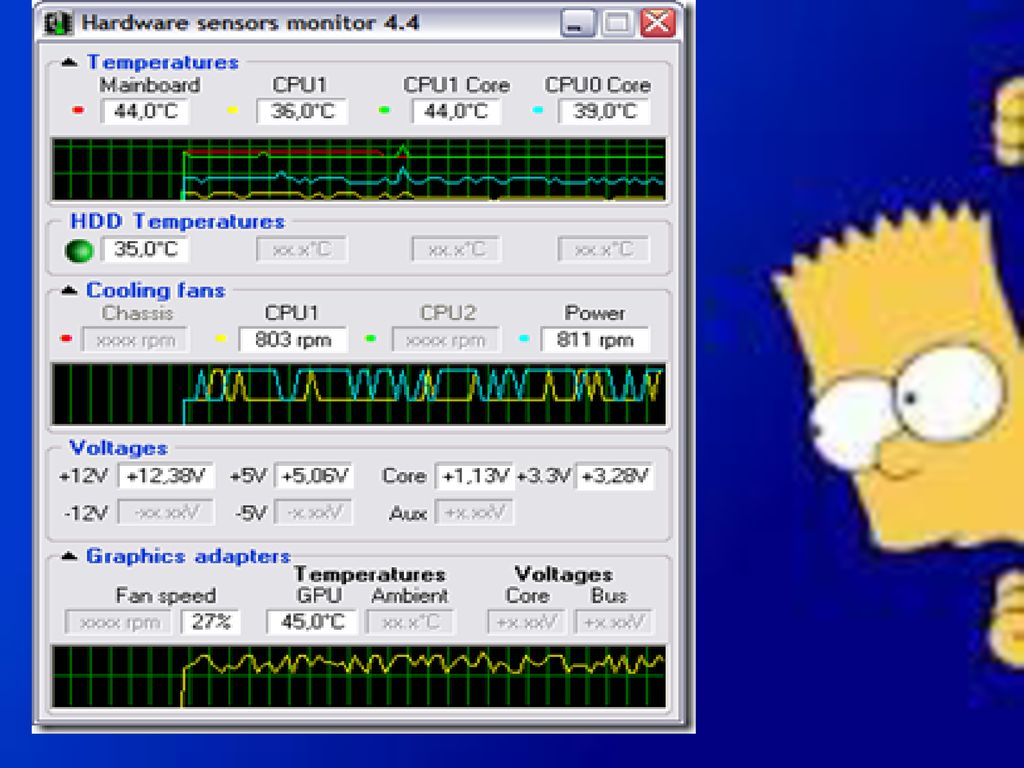

32 Algunos ordenadores muestran esta información en la BIOS del sistema; pero también puede instalar y utilizar un programa de monitoreo de hardware visible en Windows. Algunos fabricantes incluyen tales programas con sus sistemas o placas; pero también puede utilizar un programa de terceros como Hmonitor, que funciona con ordenadores portátiles y de sobremesa, también soporta versiones de Windows x64

33

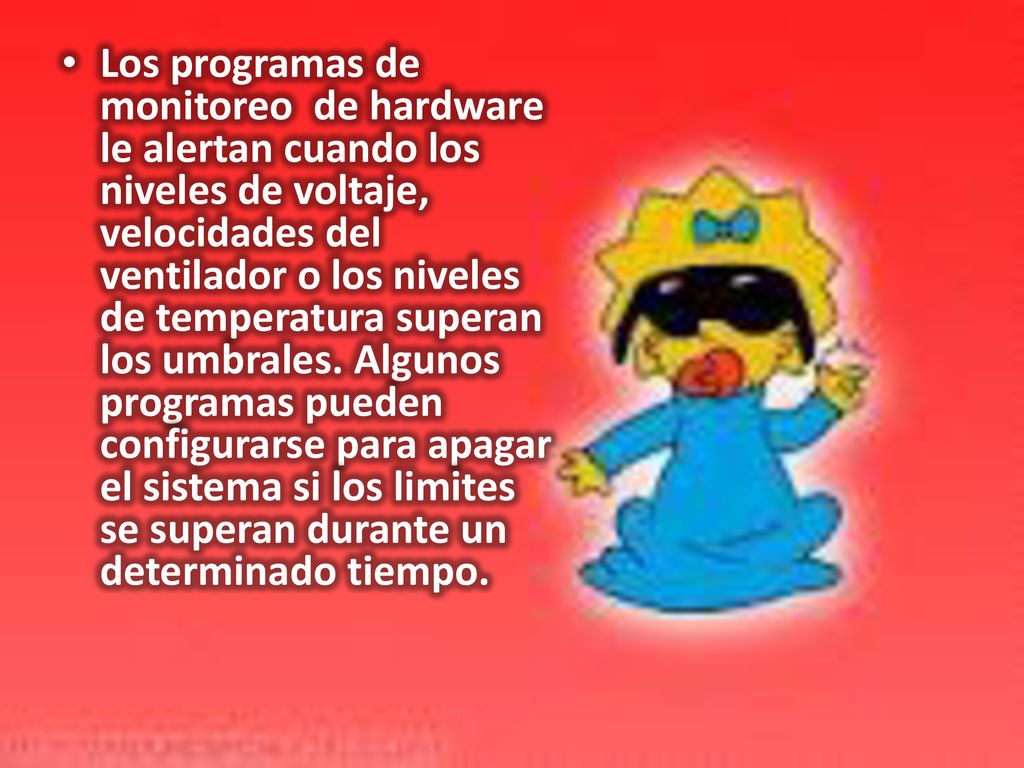

34 Los programas de monitoreo de hardware le alertan cuando los niveles de voltaje, velocidades del ventilador o los niveles de temperatura superan los umbrales. Algunos programas pueden configurarse para apagar el sistema si los limites se superan durante un determinado tiempo.

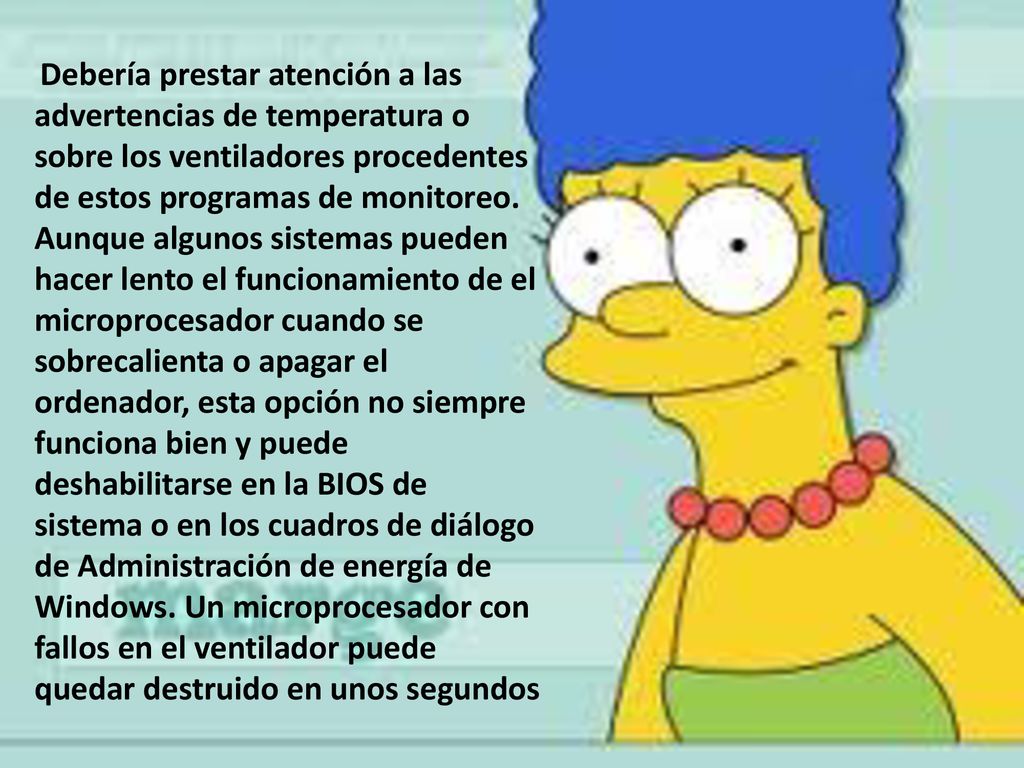

35  Debería prestar atención a las advertencias de temperatura o sobre los ventiladores procedentes de estos programas de monitoreo. Aunque algunos sistemas pueden hacer lento el funcionamiento de el microprocesador cuando se sobrecalienta o apagar el ordenador, esta opción no siempre funciona bien y puede deshabilitarse en la BIOS de sistema o en los cuadros de diálogo de Administración de energía de Windows. Un microprocesador con fallos en el ventilador puede quedar destruido en unos segundos

36 FIN DE EXPOSICION
