ACTIVIDADES 1.- La gráfica muestra el perfil de temperaturas de la atmósfera. Señala sobre la gráfica las diferentes capas de la atmósfera y responde a.

Presentación del tema: "ACTIVIDADES 1.- La gráfica muestra el perfil de temperaturas de la atmósfera. Señala sobre la gráfica las diferentes capas de la atmósfera y responde a."— Transcripción de la presentación:

1 ACTIVIDADES 1.- La gráfica muestra el perfil de temperaturas de la atmósfera. Señala sobre la gráfica las diferentes capas de la atmósfera y responde a las siguientes cuestiones: a) ¿Qué criterio has empleado para delimitar las diferentes capas? ¿Con qué coinciden los límites entre capas? b) ¿Qué diferencias de composición y presión presenta la atmósfera? c) Sitúa sobre la gráfica las regiones donde la atmósfera absorbe radiaciones letales para los seres vivos. ¿De qué modo absorbe dichas radiaciones y cómo se manifiesta? d) ¿Qué sustancia resulta más importante en la regulación térmica de la atmósfera y de qué modos actúa?

2

3

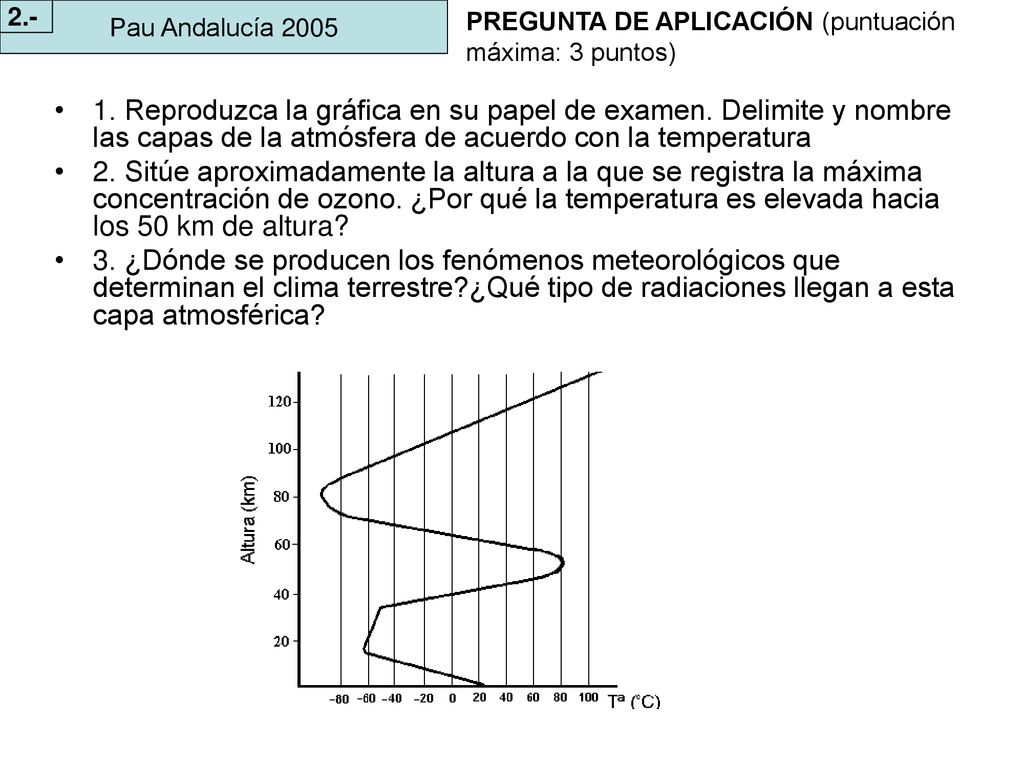

4 2.- Pau Andalucía 2005 PREGUNTA DE APLICACIÓN (puntuación máxima: 3 puntos) 1. Reproduzca la gráfica en su papel de examen. Delimite y nombre las capas de la atmósfera de acuerdo con la temperatura 2. Sitúe aproximadamente la altura a la que se registra la máxima concentración de ozono. ¿Por qué la temperatura es elevada hacia los 50 km de altura? 3. ¿Dónde se producen los fenómenos meteorológicos que determinan el clima terrestre?¿Qué tipo de radiaciones llegan a esta capa atmosférica?

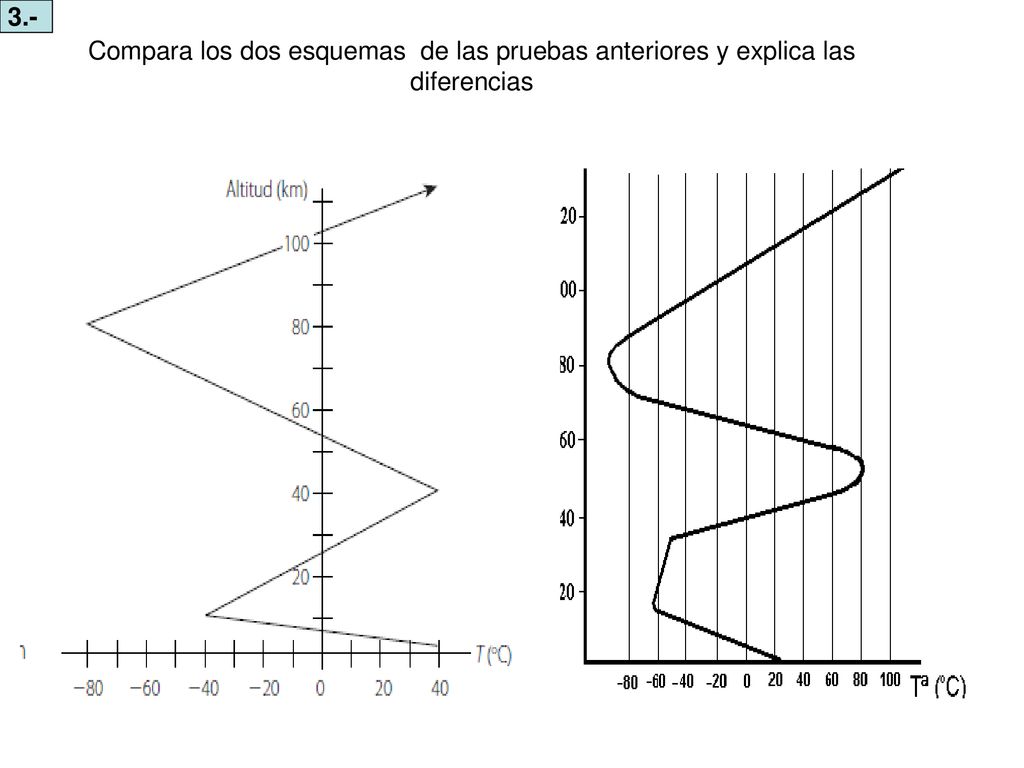

5 3.- Compara los dos esquemas de las pruebas anteriores y explica las diferencias

6

7 4.- a) Nombra qué tipo de situación atmosférica se representa en cada uno de los dibujos. b) Explica razonadamente si existe alguna relación entre las situaciones meteorológicas de las figuras y la posible dispersión de contaminantes. DIBUJO 1 DIBUJO 2

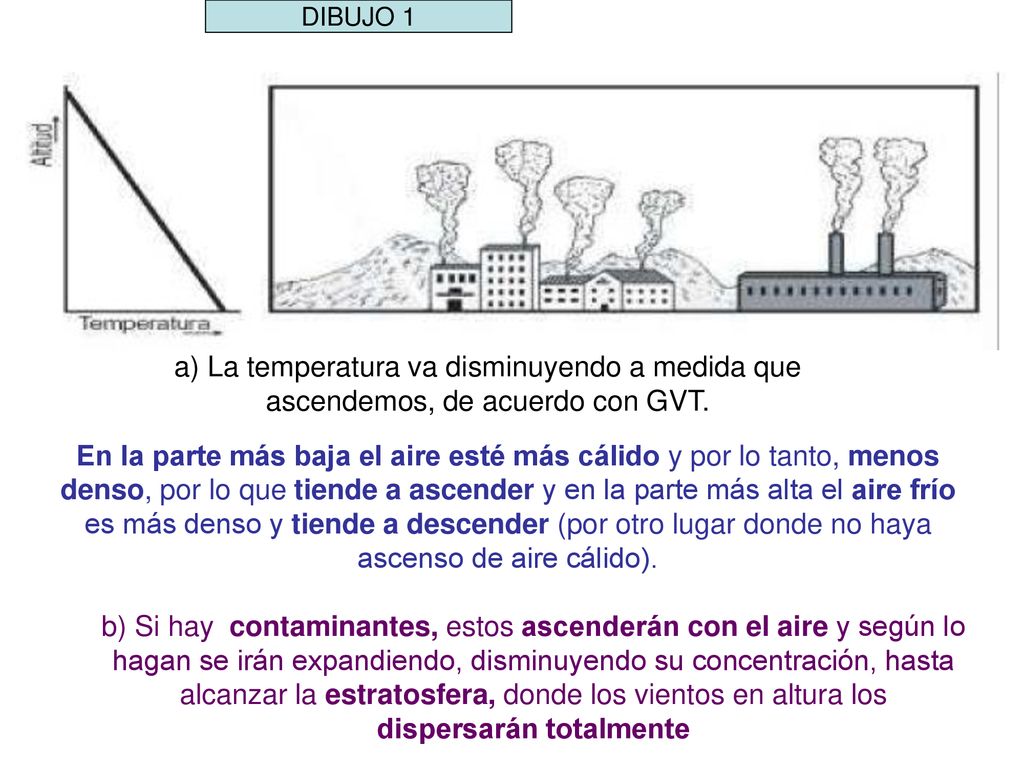

8 DIBUJO 1 a) La temperatura va disminuyendo a medida que ascendemos, de acuerdo con GVT. En la parte más baja el aire esté más cálido y por lo tanto, menos denso, por lo que tiende a ascender y en la parte más alta el aire frío es más denso y tiende a descender (por otro lugar donde no haya ascenso de aire cálido). b) Si hay contaminantes, estos ascenderán con el aire y según lo hagan se irán expandiendo, disminuyendo su concentración, hasta alcanzar la estratosfera, donde los vientos en altura los dispersarán totalmente

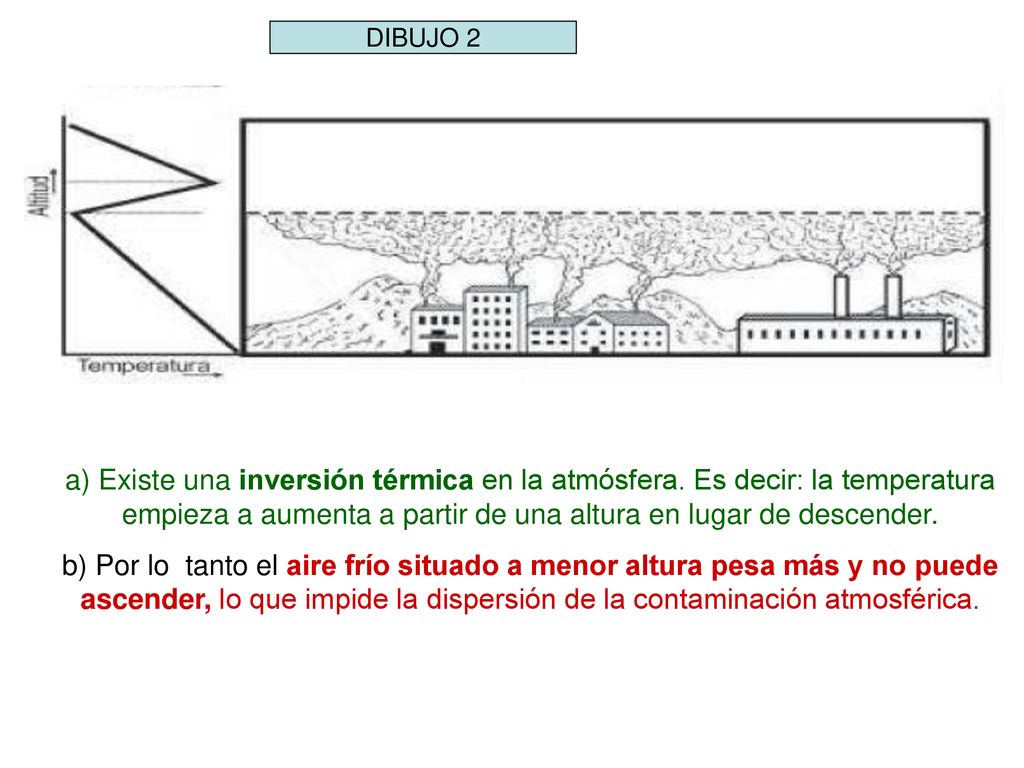

9 DIBUJO 2 a) Existe una inversión térmica en la atmósfera. Es decir: la temperatura empieza a aumenta a partir de una altura en lugar de descender. b) Por lo tanto el aire frío situado a menor altura pesa más y no puede ascender, lo que impide la dispersión de la contaminación atmosférica.

10 5.-

11 X: ANTICICLÓN = ESTABILIDAD Y y Z : BORRASCA = INESTABILIDAD GRÁFICA A

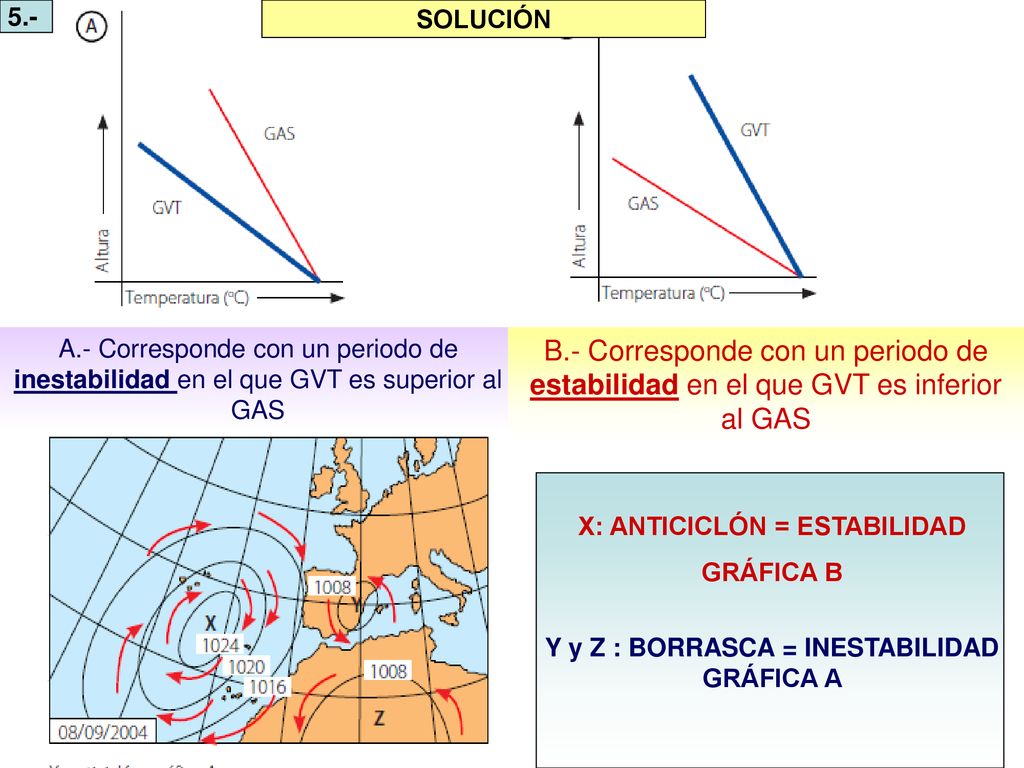

5.- SOLUCIÓN A.- Corresponde con un periodo de inestabilidad en el que GVT es superior al GAS B.- Corresponde con un periodo de estabilidad en el que GVT es inferior al GAS X: ANTICICLÓN = ESTABILIDAD GRÁFICA B Y y Z : BORRASCA = INESTABILIDAD GRÁFICA A

12 6.-

13 A.- Corresponde con un periodo de inestabilidad en el que GVT > GAS

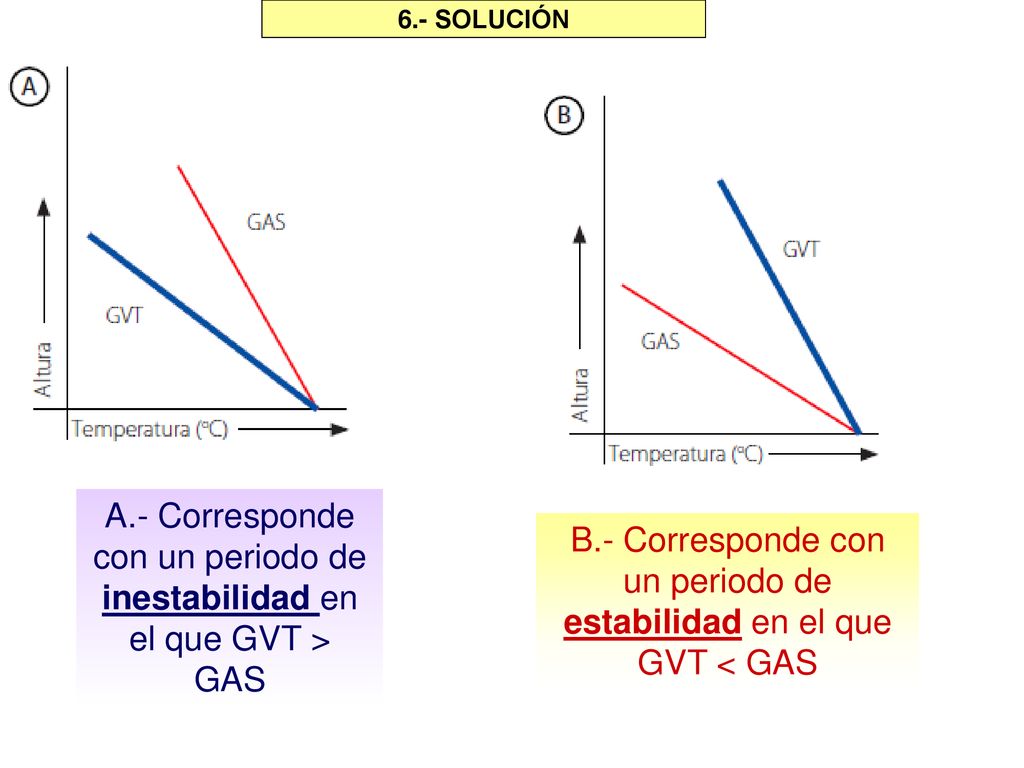

6.- SOLUCIÓN A.- Corresponde con un periodo de inestabilidad en el que GVT > GAS B.- Corresponde con un periodo de estabilidad en el que GVT < GAS

14 6.-

15

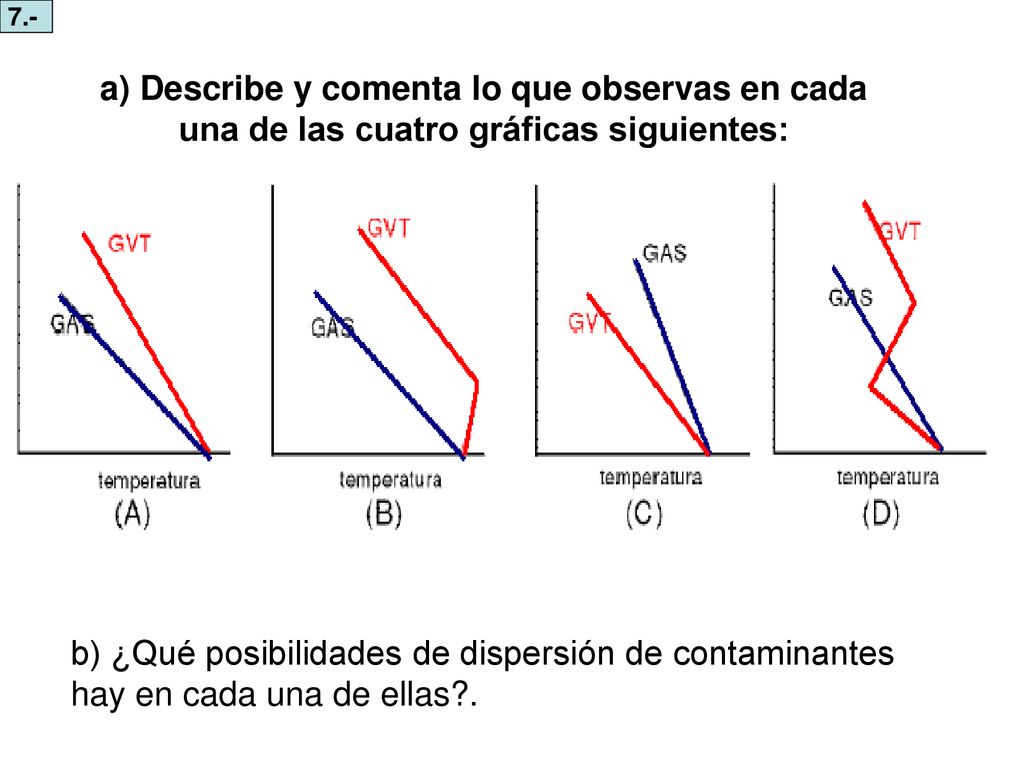

16 7.- a) Describe y comenta lo que observas en cada una de las cuatro gráficas siguientes: b) ¿Qué posibilidades de dispersión de contaminantes hay en cada una de ellas?.

17 7.-SOLUCIÓN (A) GAS >GVT ANTICICLÓN ESTABILIDAD (B) GAS >GVT INVERSIÓN TÉRMICA ANTICICLON ESTABILIDAD (C) GVT >GAS BORRASCA INESTABILIDAD

18 b) La situación de estabilidad atmosféricas es la más perjudicial
GAS >GVT INVERSIÓN TÉRMICA ANTICICLON ESTABILIDAD D2 (D1) GVT >GAS BORRASCA INESTABILIDAD D1 b) La situación de estabilidad atmosféricas es la más perjudicial ante la presencia de contaminantes al impedir la dispersión de los mismos.

19 8.- GAH= 6ºC GAS= 9.8ºC GVT= 7ºC a. Estable bajo 1 km b. Estabilidad condicional sobre 1 km c. Neutral de 0 a 2 km d. Inestabilidad condicional sobre 2 km

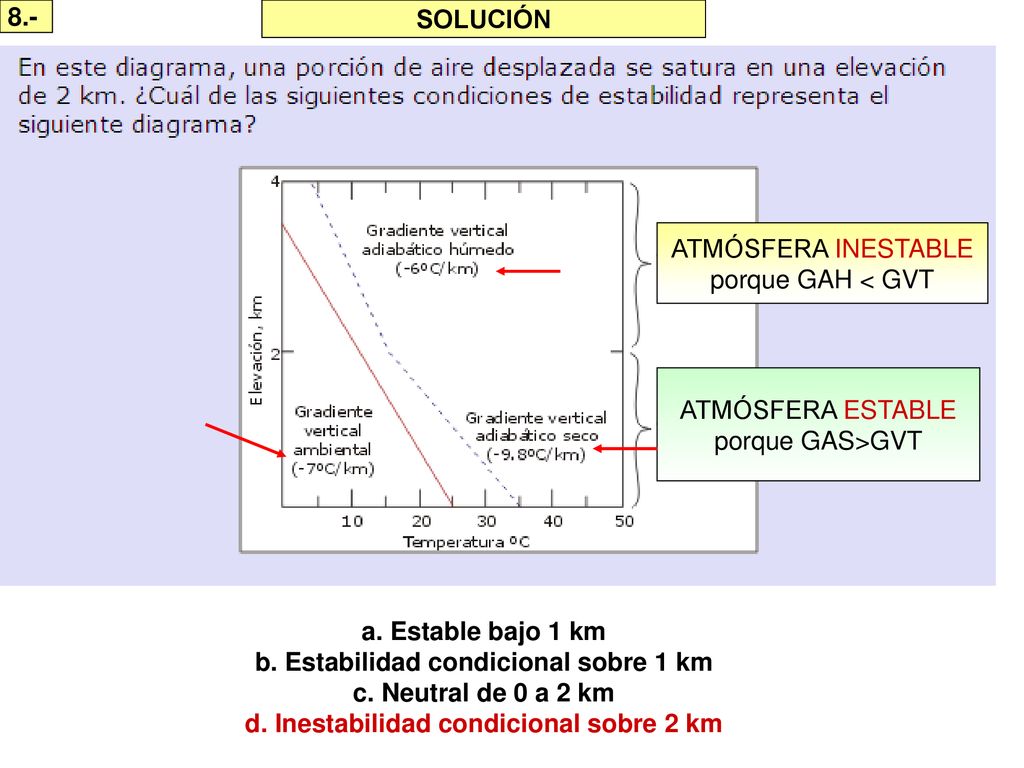

20 8.- SOLUCIÓN ATMÓSFERA INESTABLE porque GAH < GVT ATMÓSFERA ESTABLE porque GAS>GVT a. Estable bajo 1 km b. Estabilidad condicional sobre 1 km c. Neutral de 0 a 2 km d. Inestabilidad condicional sobre 2 km

21 9.-

22 SOLUCIÓN 9. a) Ocurre bajo condiciones de estabilidad atmosférica (elevada presión), con una masa de aire frío (invierno) en la que se ha producido el fenómeno de inversión térmica. Esto actúa como barrera, impidiendo movimientos verticales del aire que permitan dispersar los contaminantes. b ) Debe provocarse inestabilidad atmosférica que permita movimientos verticales del aire. Dicha inestabilidad puede producirse por un incremento considerable de las temperaturas superficiales o por la entrada de una nueva masa de aire que desplace a la actual.

23 Las mayores emisiones de contaminantes en una ciudad se
c) NO2 y compuestos orgánicos volátiles emitidos por los automóviles, que reaccionan generando nitrato de peroxiacilo y ozono, los cuales generan smog fotoquímico. d) La contaminación atmosférica de una ciudad representa un impacto local que contribuye al calentamiento global al incrementar la concentración de CO2 atmosférico. Las mayores emisiones de contaminantes en una ciudad se deben a los automóviles y a la calefacción. Permitirían reducir la contaminación: la regulación del tráfico rodado, favorecer el uso del transporte público y la renovación de los vehículos de automoción por nuevos modelos que emitan una menor cantidad de contaminantes, así como la renovación o sustitución de calderas por otros sistemas menos contaminantes (paneles solares, bombas de calor geotérmicas, etc.).

24 a).- ¿Qué se entiende por contaminación atmosférica?
b).- Según el dibujo adjunto, describe la formación de nieblas contaminantes (smog). c).- Explicar la influencia de las condiciones climáticas en la dispersión de los contaminantes atmosféricos. 10.-
