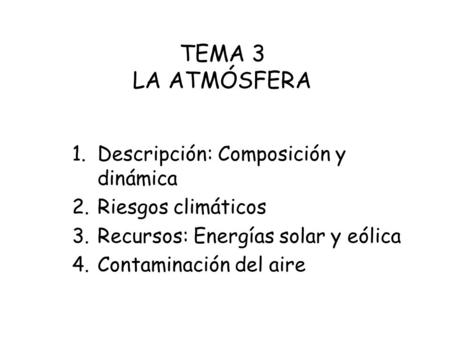

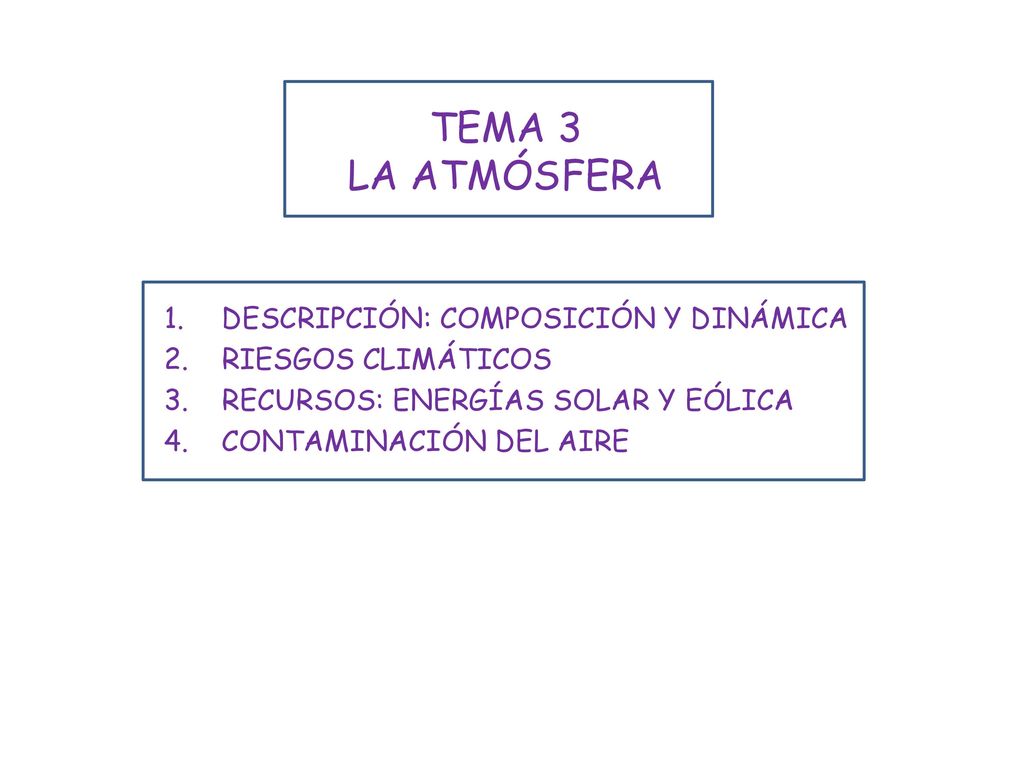

TEMA 3 LA ATMÓSFERA DESCRIPCIÓN: COMPOSICIÓN Y DINÁMICA

Presentación del tema: "TEMA 3 LA ATMÓSFERA DESCRIPCIÓN: COMPOSICIÓN Y DINÁMICA"— Transcripción de la presentación:

1 TEMA 3 LA ATMÓSFERA DESCRIPCIÓN: COMPOSICIÓN Y DINÁMICA
RIESGOS CLIMÁTICOS RECURSOS: ENERGÍAS SOLAR Y EÓLICA CONTAMINACIÓN DEL AIRE

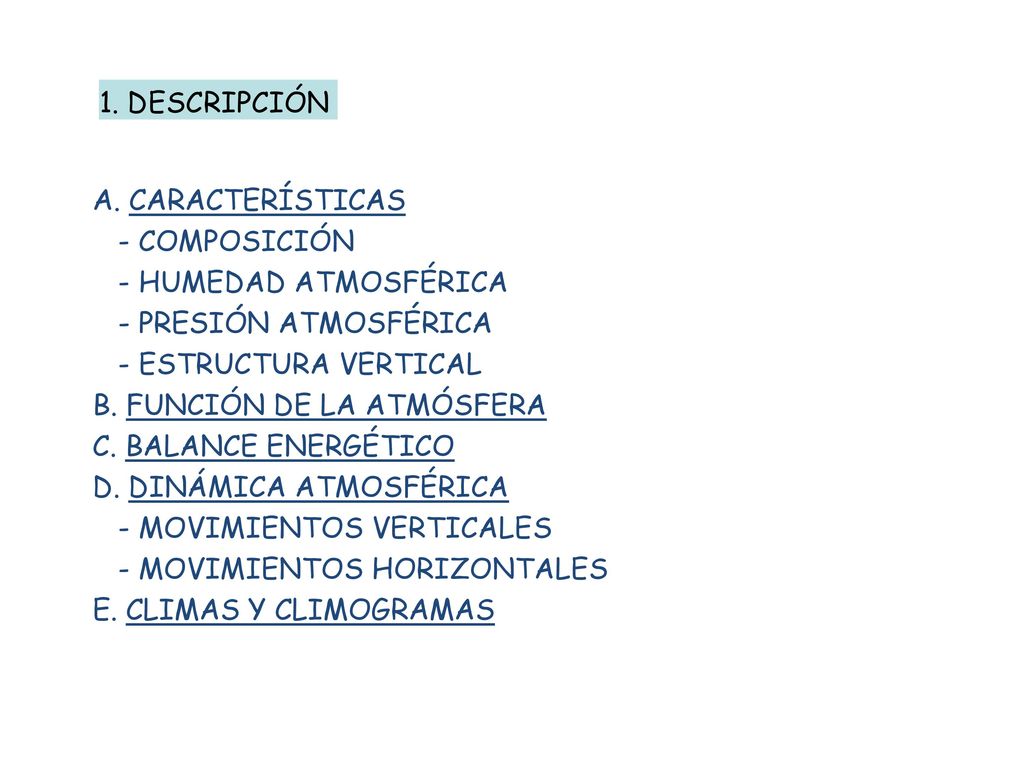

2 1. DESCRIPCIÓN A. CARACTERÍSTICAS - COMPOSICIÓN - HUMEDAD ATMOSFÉRICA - PRESIÓN ATMOSFÉRICA - ESTRUCTURA VERTICAL B. FUNCIÓN DE LA ATMÓSFERA C. BALANCE ENERGÉTICO D. DINÁMICA ATMOSFÉRICA - MOVIMIENTOS VERTICALES - MOVIMIENTOS HORIZONTALES E. CLIMAS Y CLIMOGRAMAS

3 COMPOSICIÓN DE LA ATMÓSFERA: Gases + Polvo atmosférico
A. CARACTERÍSTICAS COMPOSICIÓN DE LA ATMÓSFERA: Gases + Polvo atmosférico Dióxido de carbono: 0,038 % Argón: 0,93 % Otros gases: 0,032 % Nitrógeno: 78,1 % Oxígeno: 20,9 %

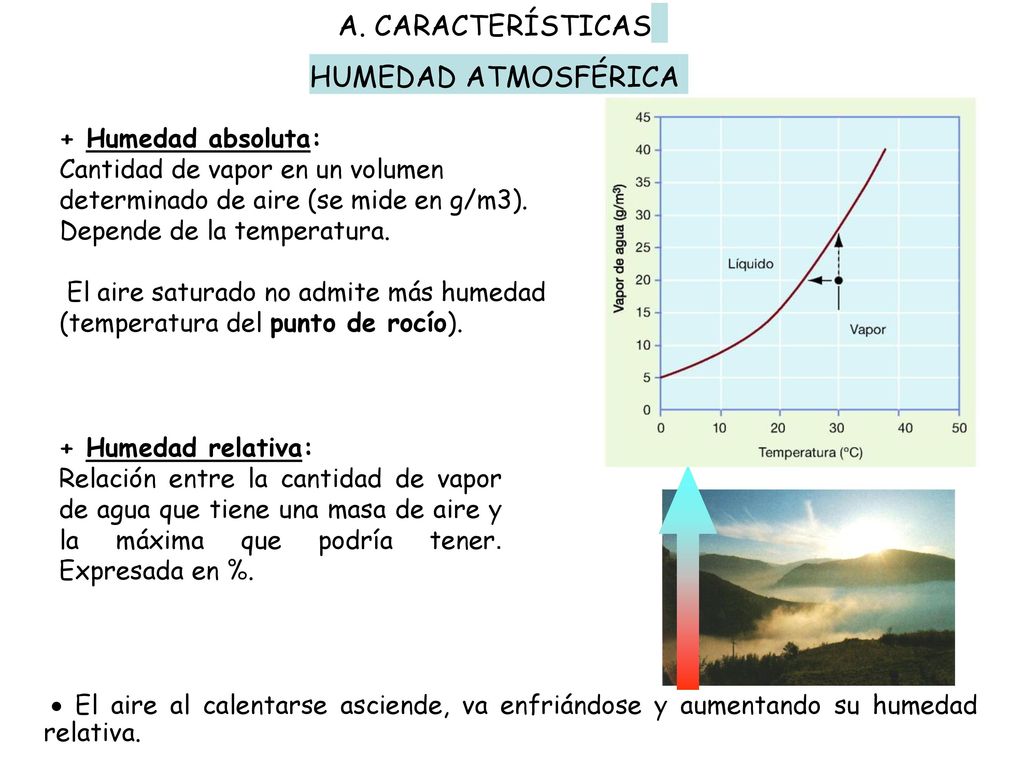

4 A. CARACTERÍSTICAS HUMEDAD ATMOSFÉRICA + Humedad absoluta:
Cantidad de vapor en un volumen determinado de aire (se mide en g/m3). Depende de la temperatura. El aire saturado no admite más humedad (temperatura del punto de rocío). + Humedad relativa: Relación entre la cantidad de vapor de agua que tiene una masa de aire y la máxima que podría tener. Expresada en %.  El aire al calentarse asciende, va enfriándose y aumentando su humedad relativa.

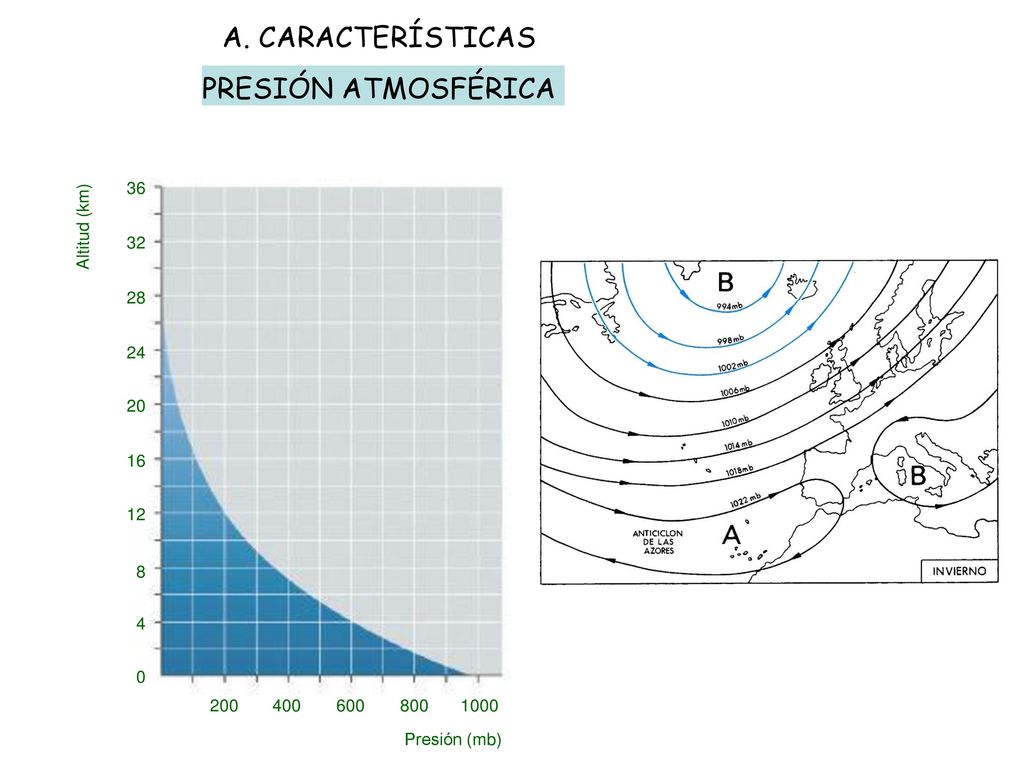

5 A. CARACTERÍSTICAS PRESIÓN ATMOSFÉRICA Presión (mb) 200 400 600 800
1000 Altitud (km) 4 8 12 16 20 24 28 32 36

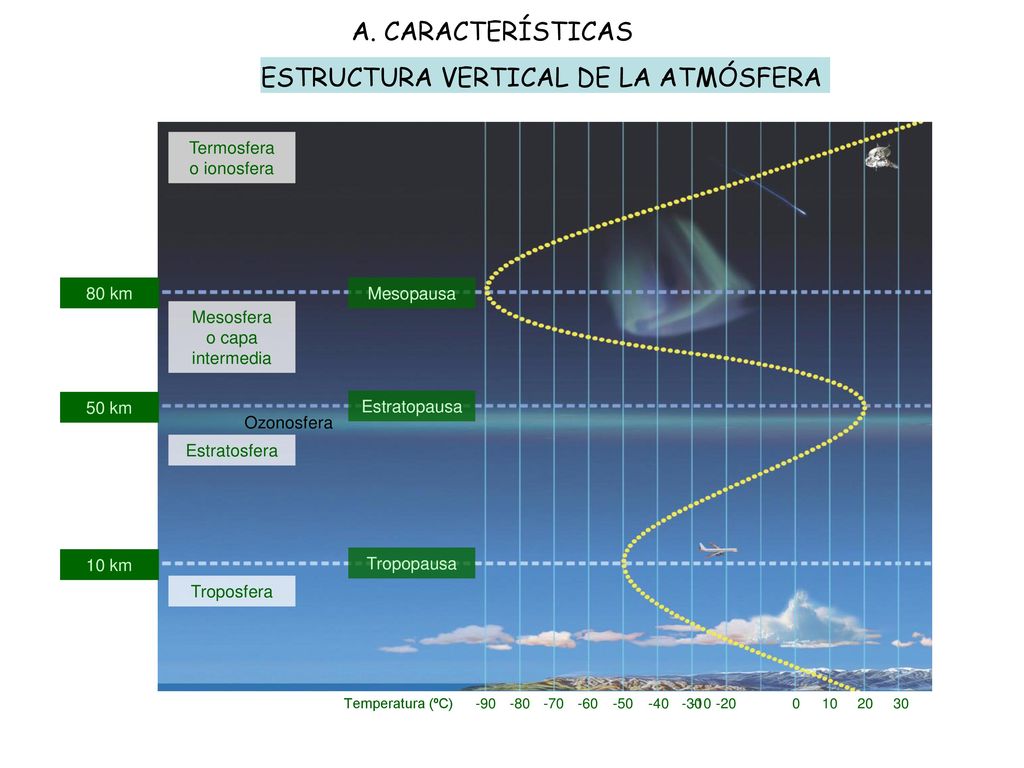

6 ESTRUCTURA VERTICAL DE LA ATMÓSFERA
A. CARACTERÍSTICAS ESTRUCTURA VERTICAL DE LA ATMÓSFERA Termosfera o ionosfera Mesosfera o capa intermedia Estratosfera Troposfera Tropopausa Estratopausa Mesopausa 80 km 50 km 10 km -90 -80 -70 -60 -50 -40 -30 -20 10 20 30 Ozonosfera Temperatura (ºC) -10

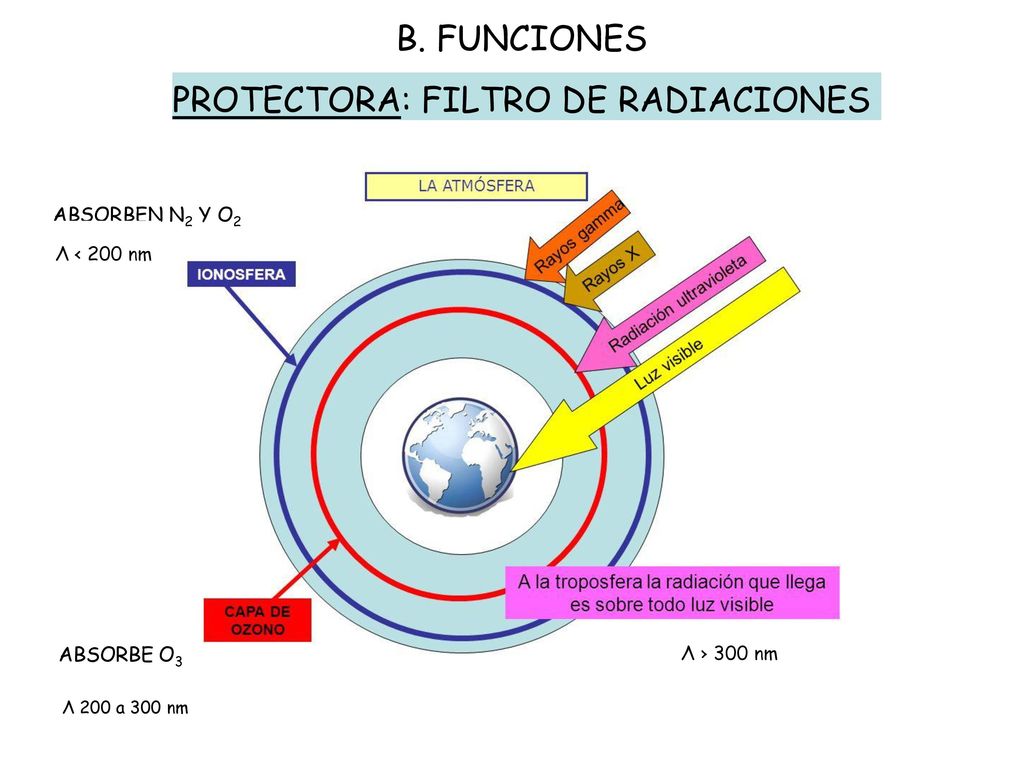

7 PROTECTORA: FILTRO DE RADIACIONES
B. FUNCIONES PROTECTORA: FILTRO DE RADIACIONES ABSORBEN N2 Y O2 Λ < 200 nm Λ › 300 nm ABSORBE O3 Λ 200 a 300 nm

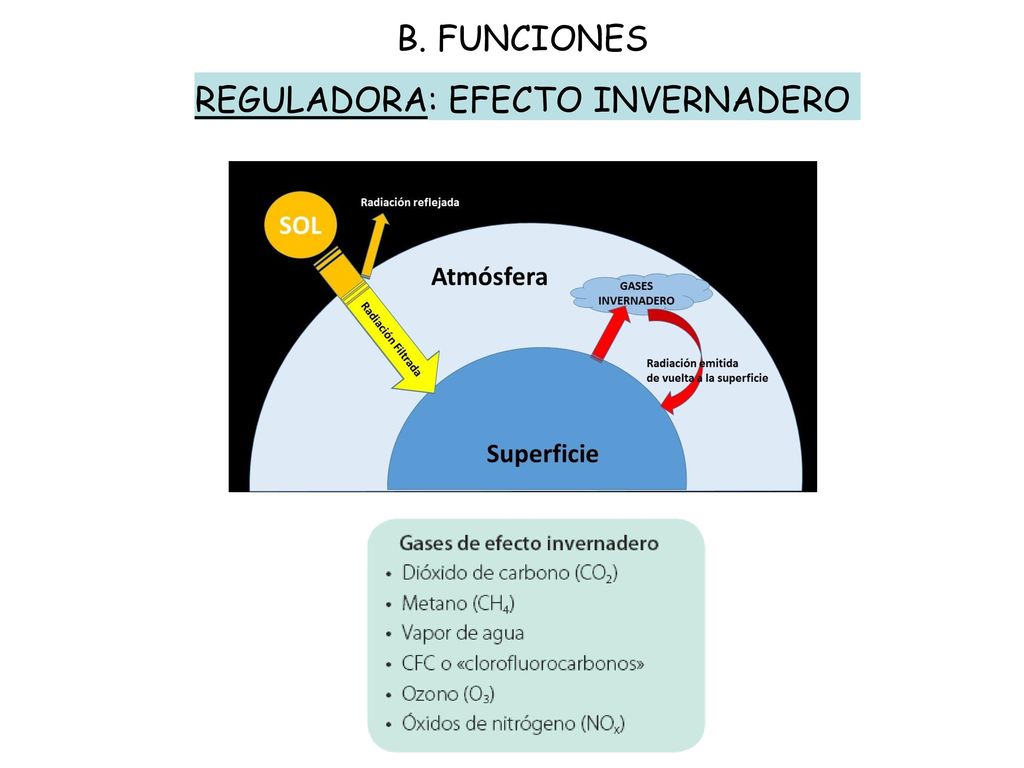

8 REGULADORA: EFECTO INVERNADERO
B. FUNCIONES REGULADORA: EFECTO INVERNADERO

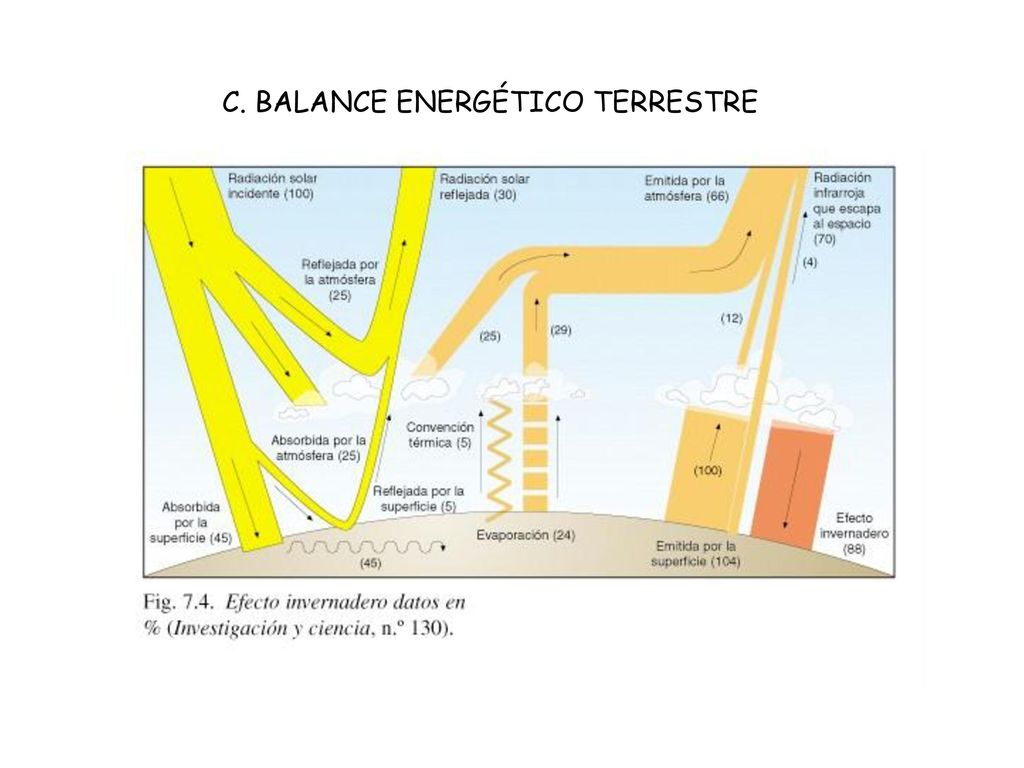

9 C. BALANCE ENERGÉTICO TERRESTRE

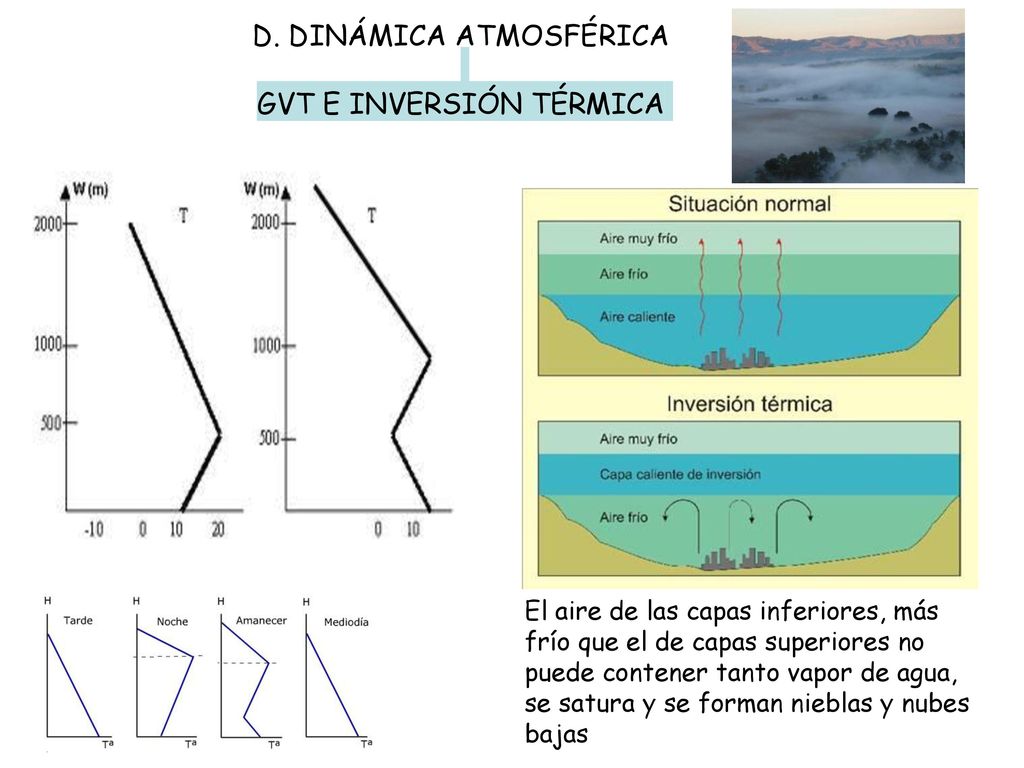

10 D. DINÁMICA ATMOSFÉRICA GVT E INVERSIÓN TÉRMICA
El aire de las capas inferiores, más frío que el de capas superiores no puede contener tanto vapor de agua, se satura y se forman nieblas y nubes bajas

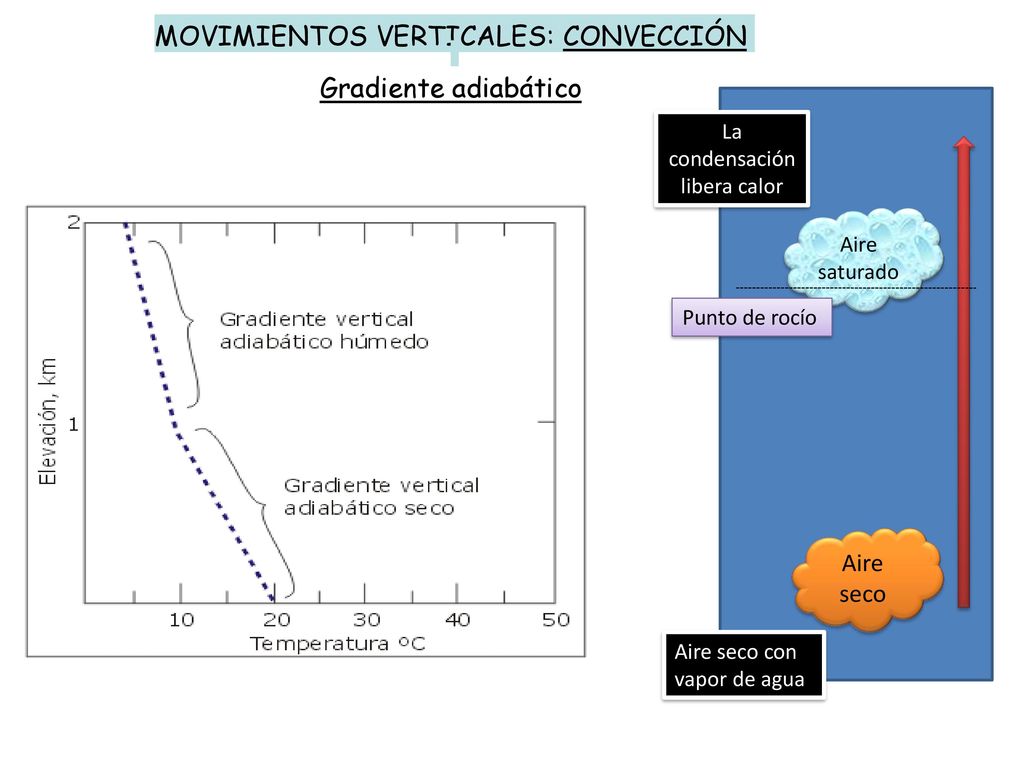

11 MOVIMIENTOS VERTICALES: CONVECCIÓN Gradiente adiabático
La condensación libera calor Aire saturado Punto de rocío En la figura 4-1, las líneas punteadas indican el gradiente vertical adiabático seco con diversas temperaturas al inicio y a lo largo del eje horizontal. Se debe recordar que la pendiente de la línea permanece constante, independientemente de su temperatura inicial en el diagrama. Aire seco Aire seco con vapor de agua

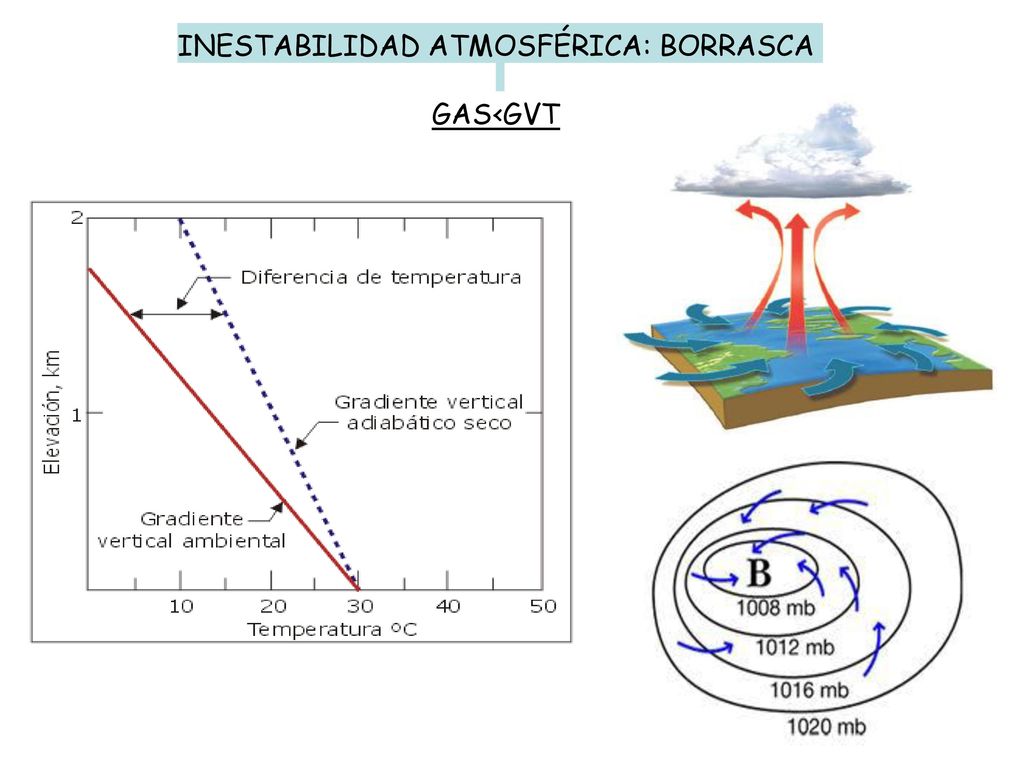

12 INESTABILIDAD ATMOSFÉRICA: BORRASCA GAS‹GVT

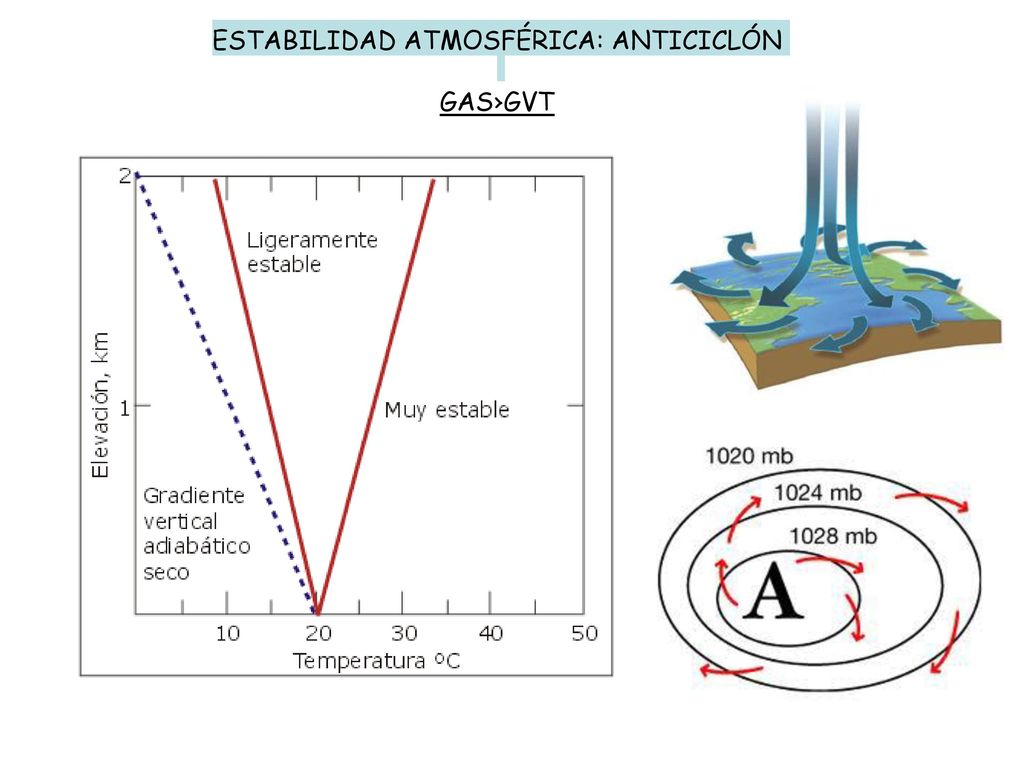

13 ESTABILIDAD ATMOSFÉRICA: ANTICICLÓN GAS›GVT

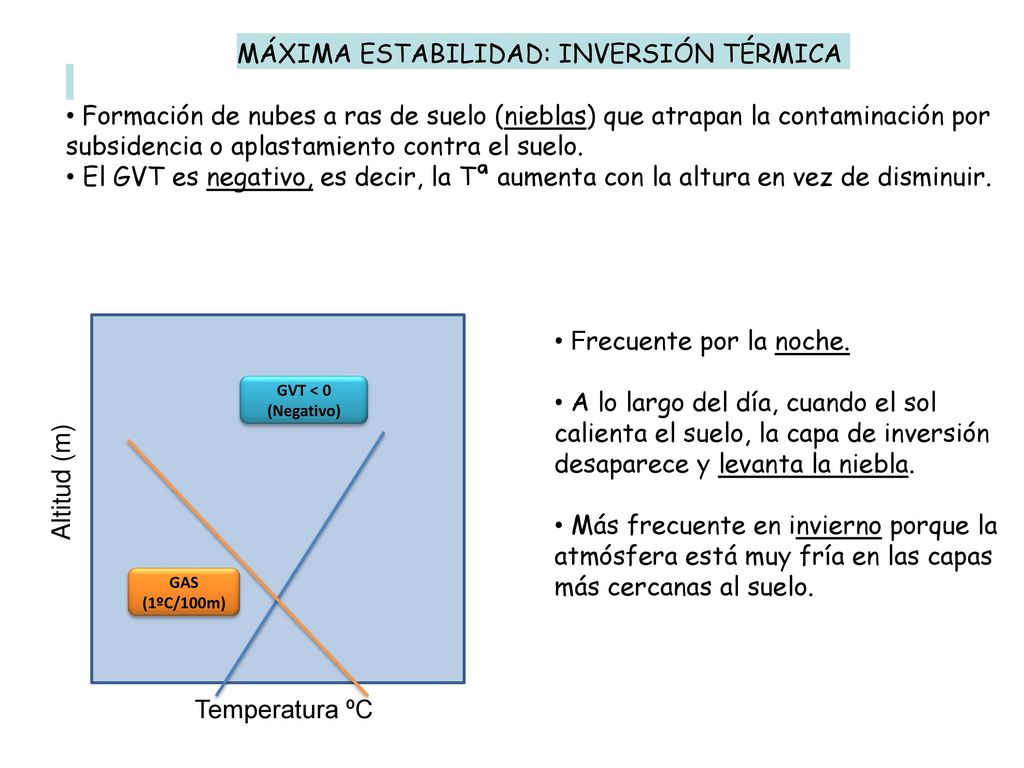

14 MÁXIMA ESTABILIDAD: INVERSIÓN TÉRMICA
Formación de nubes a ras de suelo (nieblas) que atrapan la contaminación por subsidencia o aplastamiento contra el suelo. El GVT es negativo, es decir, la Tª aumenta con la altura en vez de disminuir. Temperatura ºC Altitud (m) Frecuente por la noche. A lo largo del día, cuando el sol calienta el suelo, la capa de inversión desaparece y levanta la niebla. Más frecuente en invierno porque la atmósfera está muy fría en las capas más cercanas al suelo. GVT < 0 (Negativo) GAS (1ºC/100m)

15 TIPOS DE CONDENSACIÓN a/ POR IRRADIACIÓN: Se produce en la superficie terrestre cuando ésta y las partículas de vapor de agua contenidas en el aire sufren un enfriamiento por pérdida de calor, dependiendo de la temperatura se producirá rocío o escarcha. También pueden formarse nieblas. b/ POR ASCENSIÓN ADIABÁTICA: Se produce al ascender la masa de aire por calentamiento, en función de la temperatura las precipitaciones tendrán lugar de forma líquida o sólida dando lugar a la lluvia, nieve o granizo.

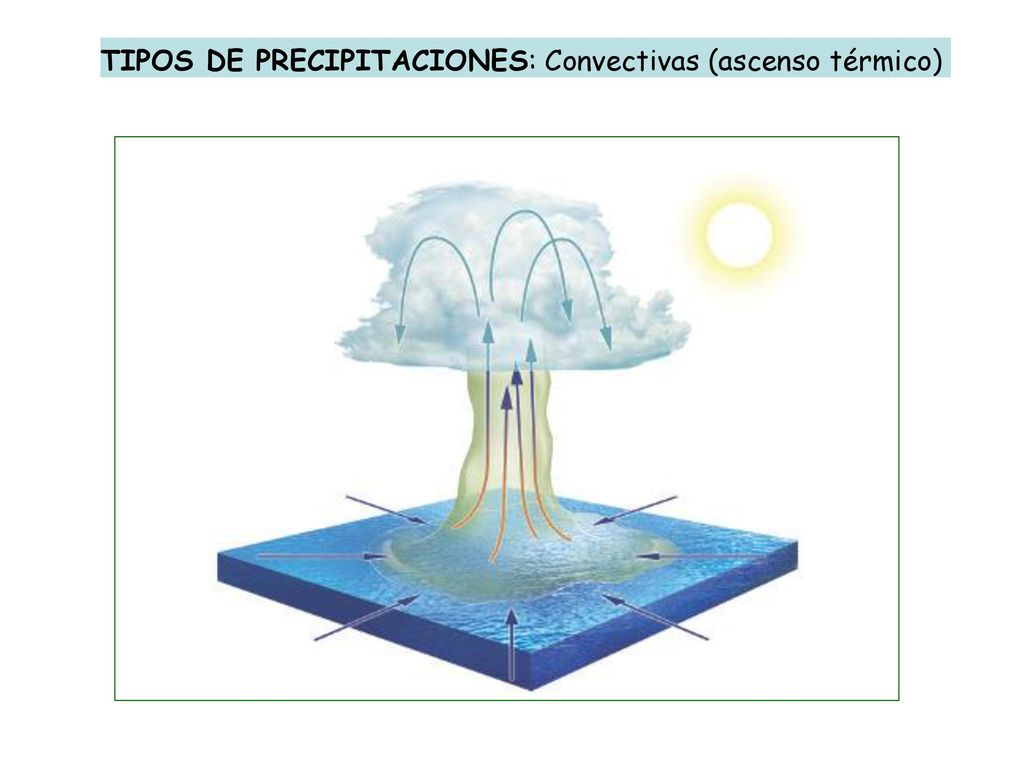

16 TIPOS DE PRECIPITACIONES: Convectivas (ascenso térmico)

17 NUBES

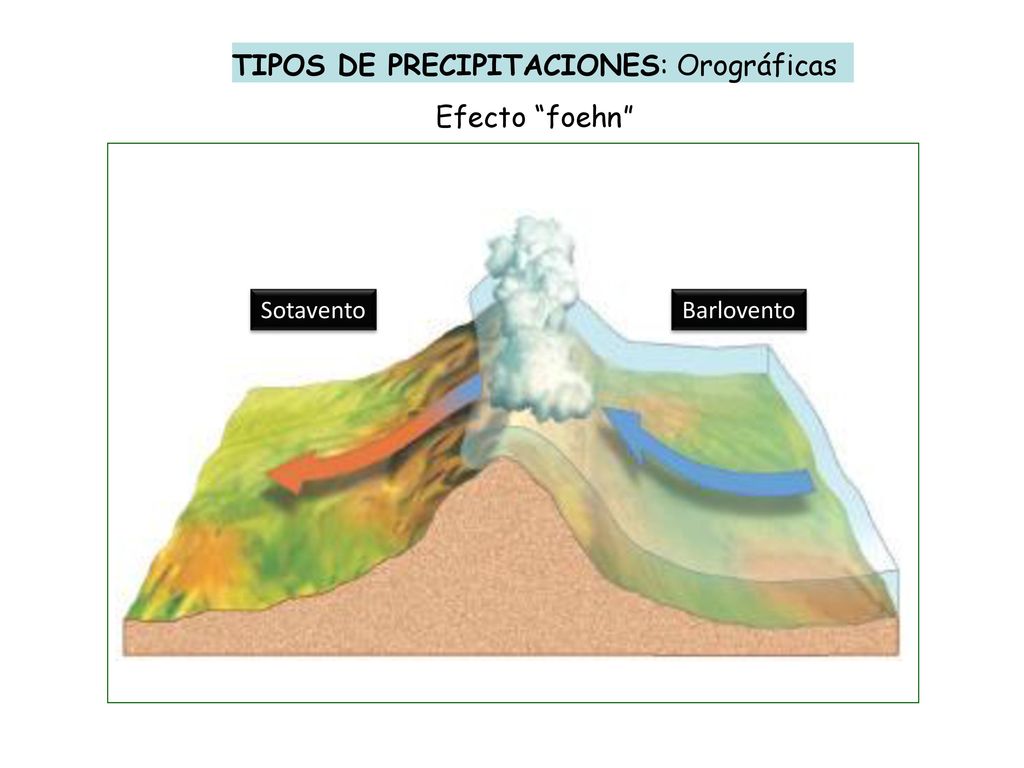

18 TIPOS DE PRECIPITACIONES: Orográficas
Efecto “foehn” Sotavento Barlovento

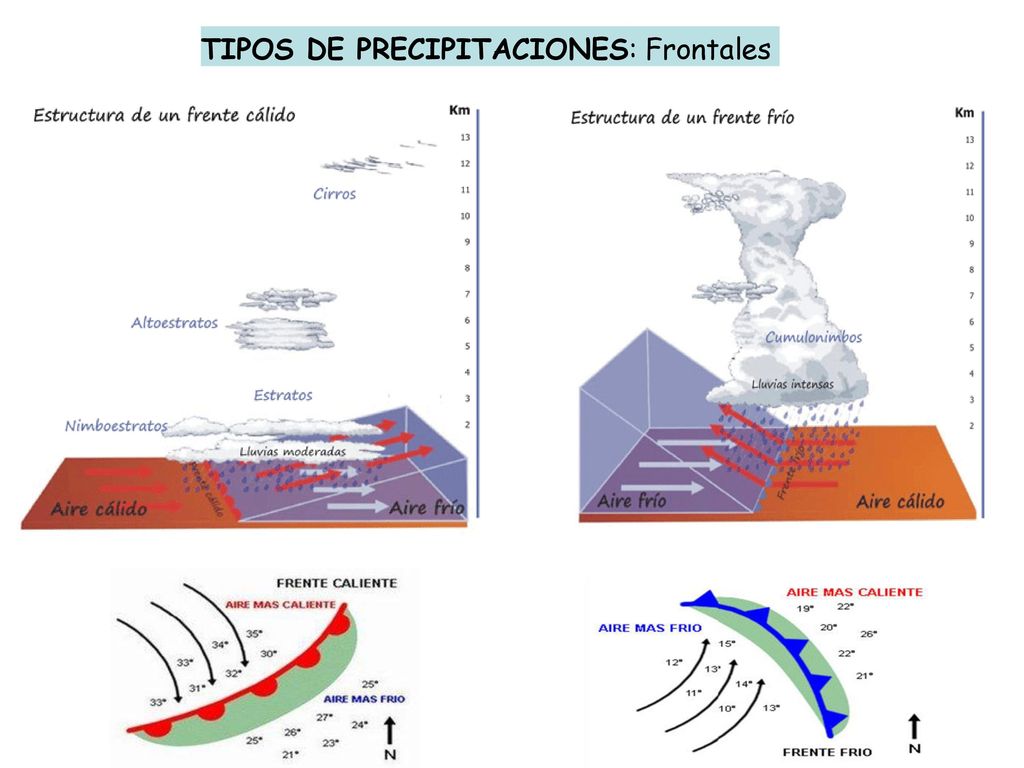

19 TIPOS DE PRECIPITACIONES: Frontales

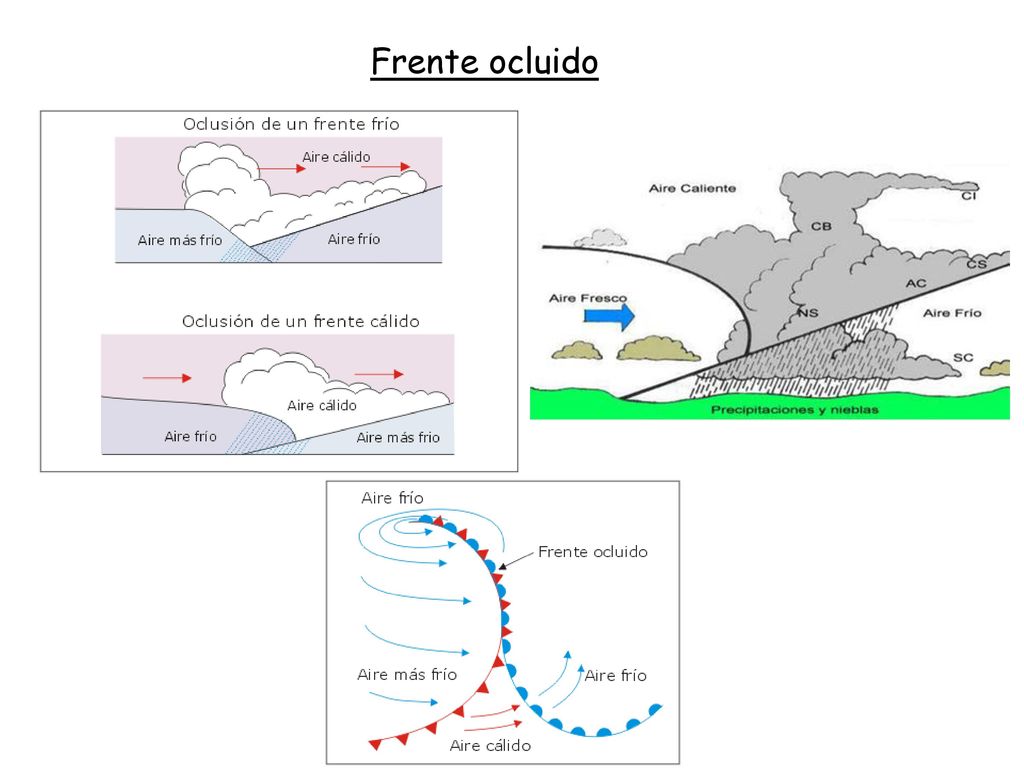

20 Frente ocluido

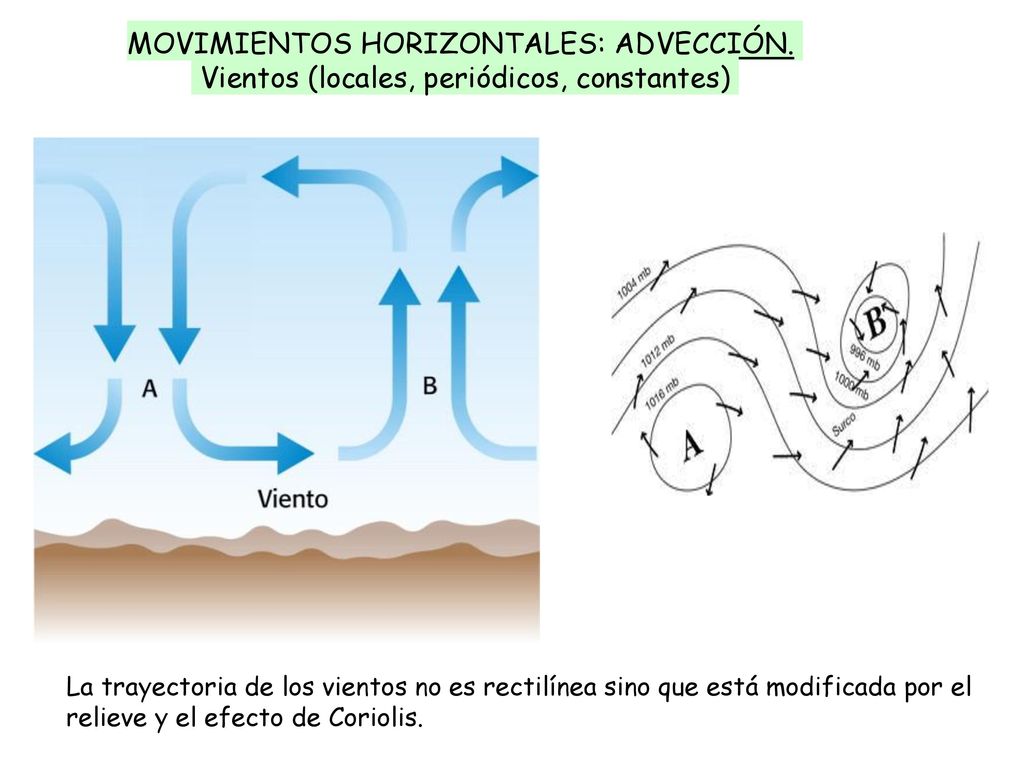

21 MOVIMIENTOS HORIZONTALES: ADVECCIÓN
MOVIMIENTOS HORIZONTALES: ADVECCIÓN. Vientos (locales, periódicos, constantes) La trayectoria de los vientos no es rectilínea sino que está modificada por el relieve y el efecto de Coriolis.

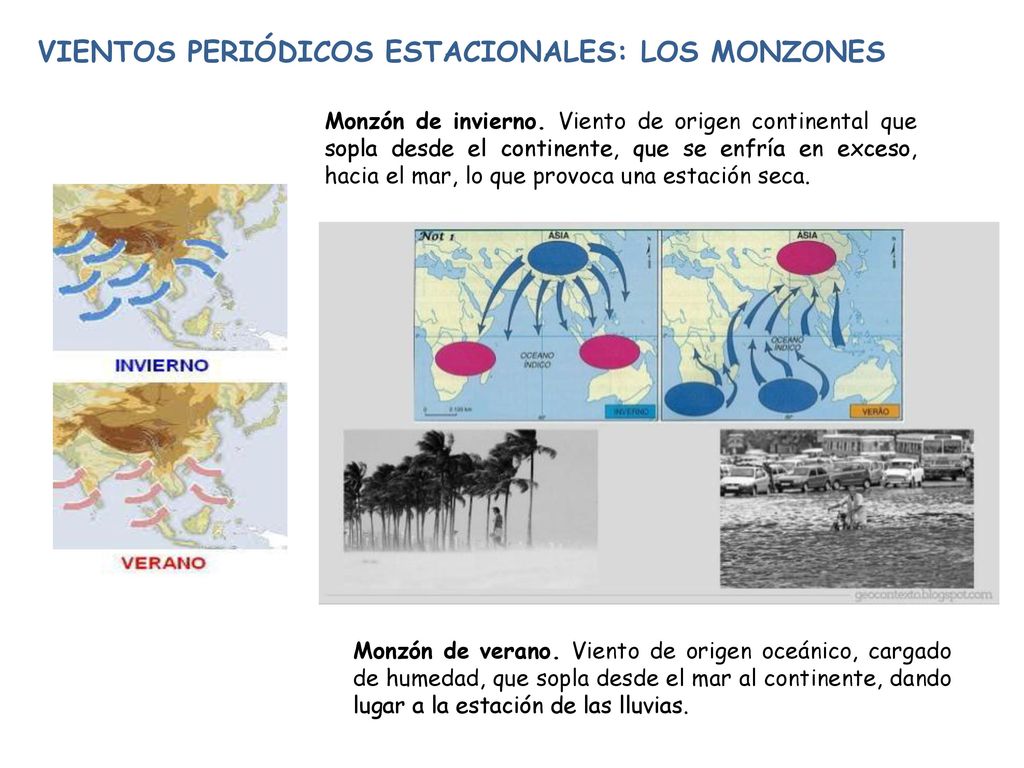

22 VIENTOS PERIÓDICOS ESTACIONALES: LOS MONZONES
Monzón de invierno. Viento de origen continental que sopla desde el continente, que se enfría en exceso, hacia el mar, lo que provoca una estación seca. Monzón de verano. Viento de origen oceánico, cargado de humedad, que sopla desde el mar al continente, dando lugar a la estación de las lluvias.

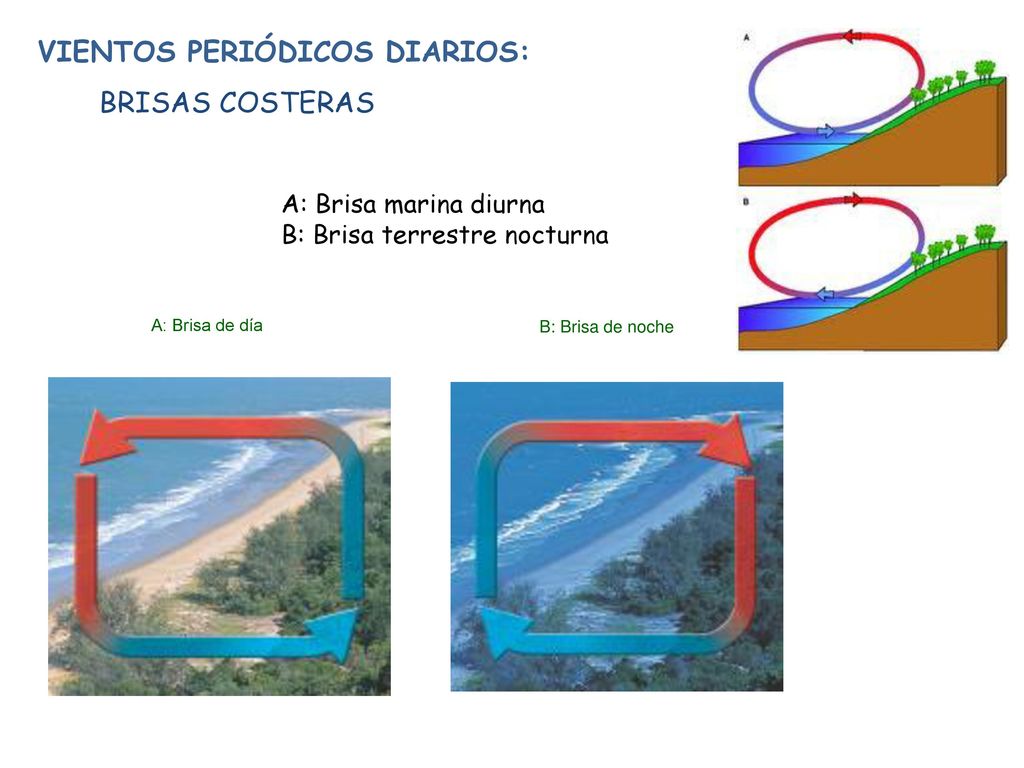

23 VIENTOS PERIÓDICOS DIARIOS:
BRISAS COSTERAS A: Brisa marina diurna B: Brisa terrestre nocturna A: Brisa de día B: Brisa de noche

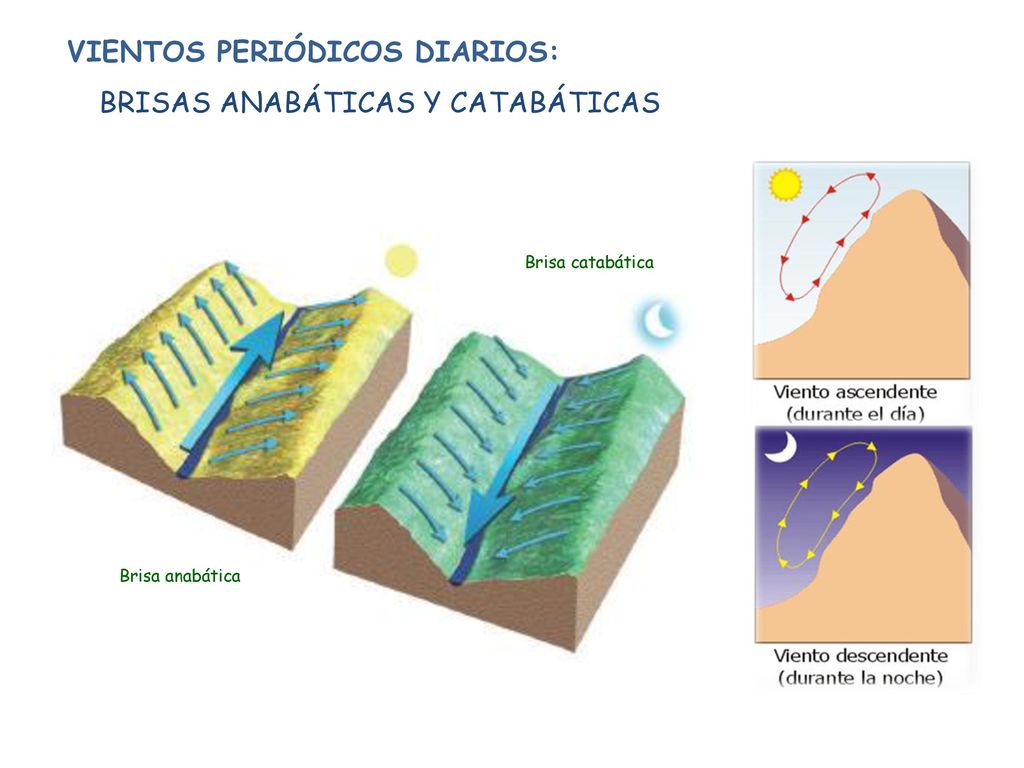

24 VIENTOS PERIÓDICOS DIARIOS:
BRISAS ANABÁTICAS Y CATABÁTICAS Brisa catabática Brisa anabática

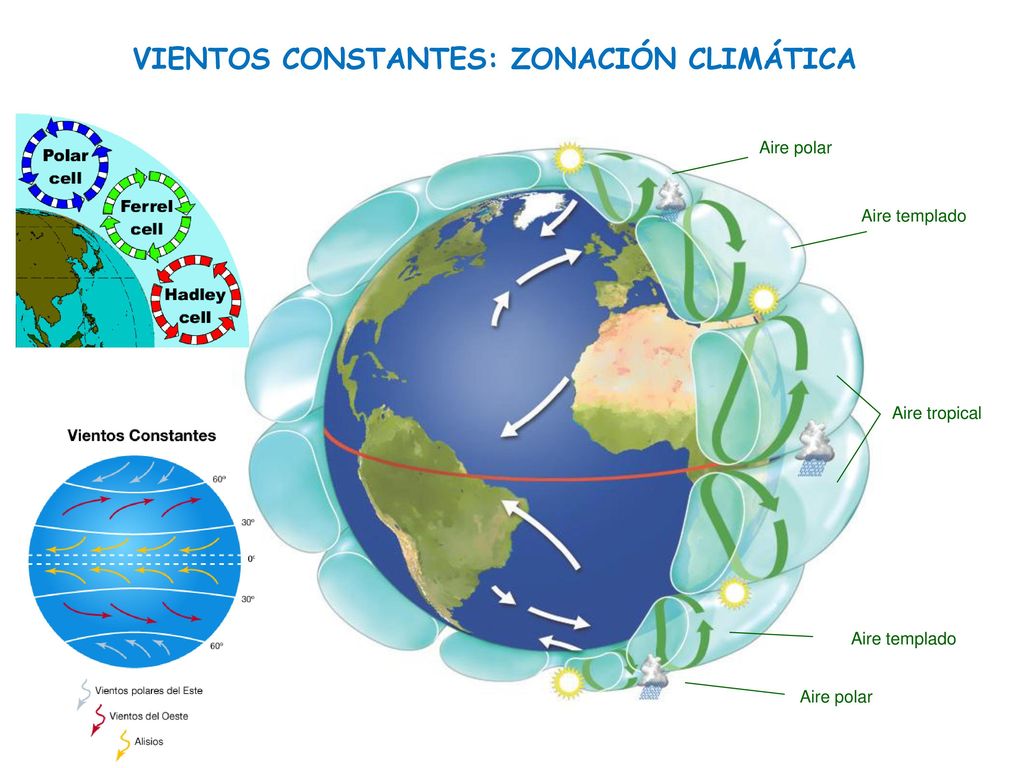

25 VIENTOS CONSTANTES: ZONACIÓN CLIMÁTICA
Aire polar Aire templado Aire tropical Aire templado Aire polar

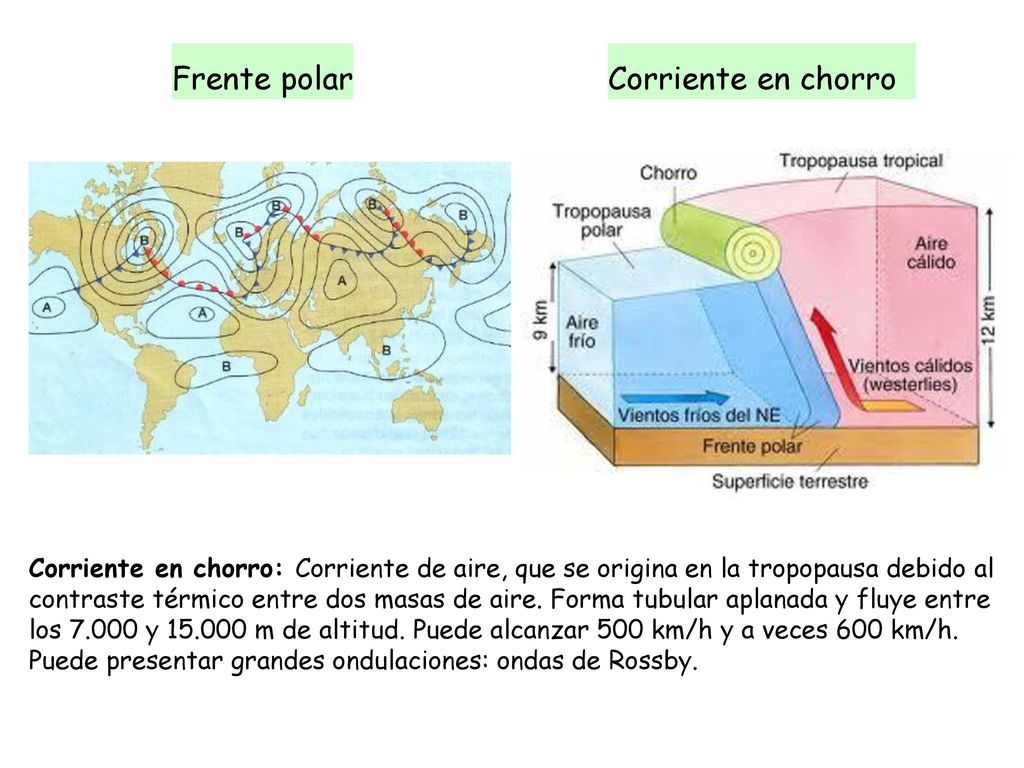

26 Frente polar Corriente en chorro
Corriente en chorro: Corriente de aire, que se origina en la tropopausa debido al contraste térmico entre dos masas de aire. Forma tubular aplanada y fluye entre los y m de altitud. Puede alcanzar 500 km/h y a veces 600 km/h. Puede presentar grandes ondulaciones: ondas de Rossby.

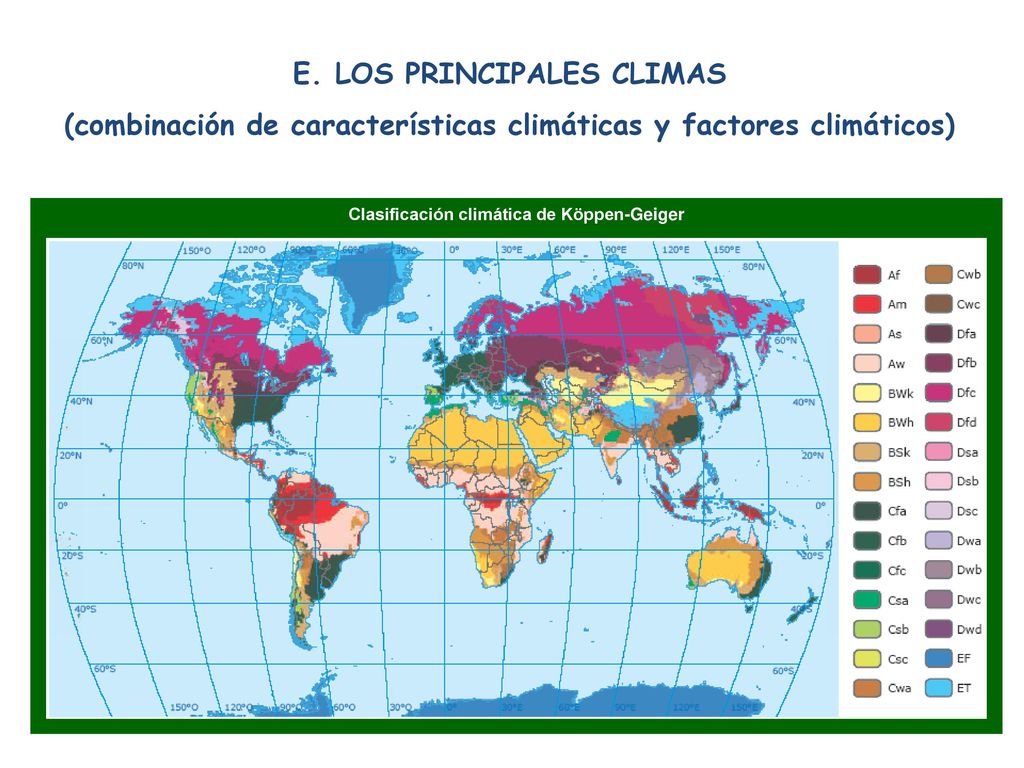

27 E. LOS PRINCIPALES CLIMAS
(combinación de características climáticas y factores climáticos) Clasificación climática de Köppen-Geiger

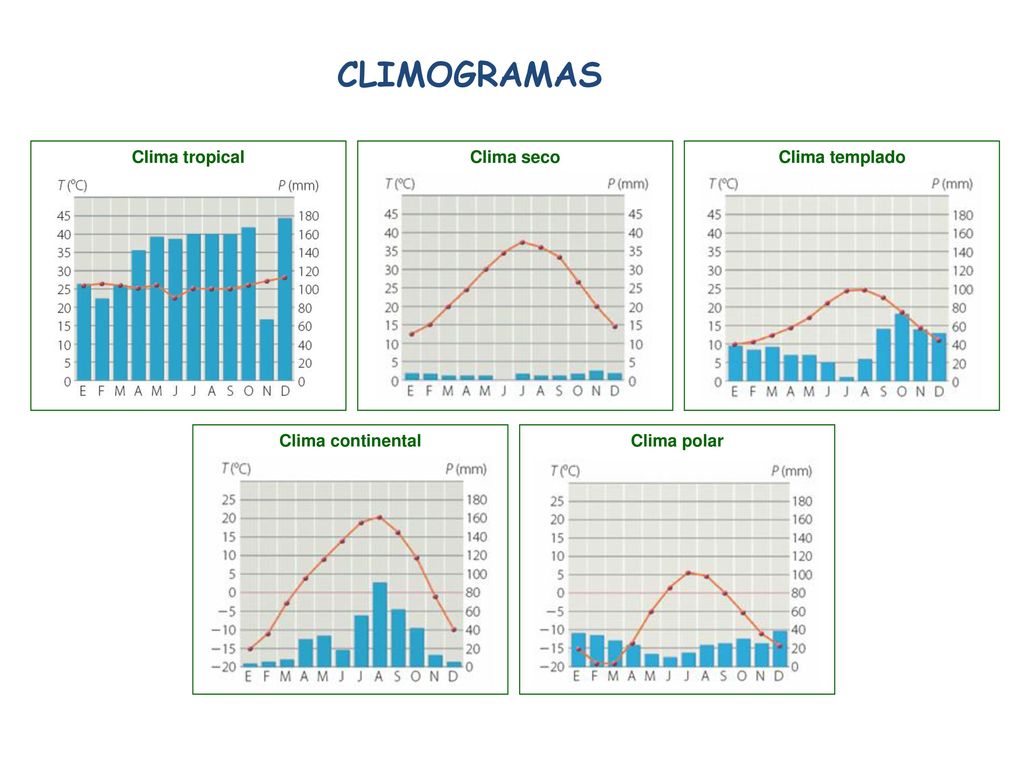

28 CLIMOGRAMAS Clima tropical Clima seco Clima templado Clima continental
Clima polar

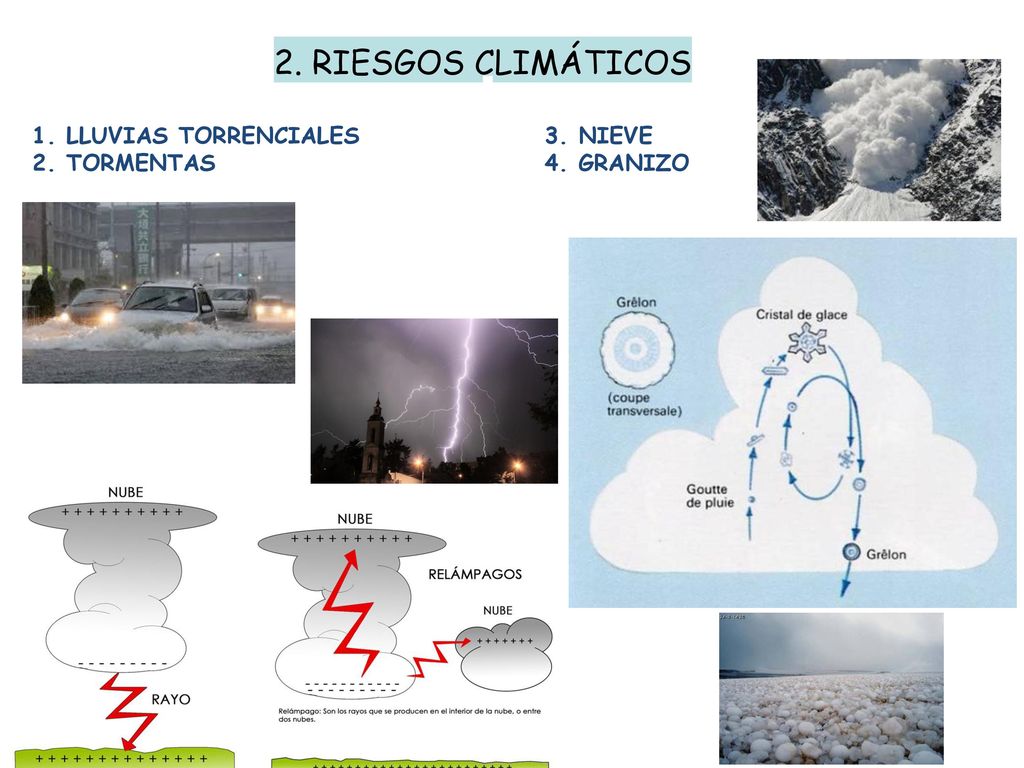

29 2. RIESGOS CLIMÁTICOS 1. LLUVIAS TORRENCIALES 3. NIEVE 2. TORMENTAS GRANIZO

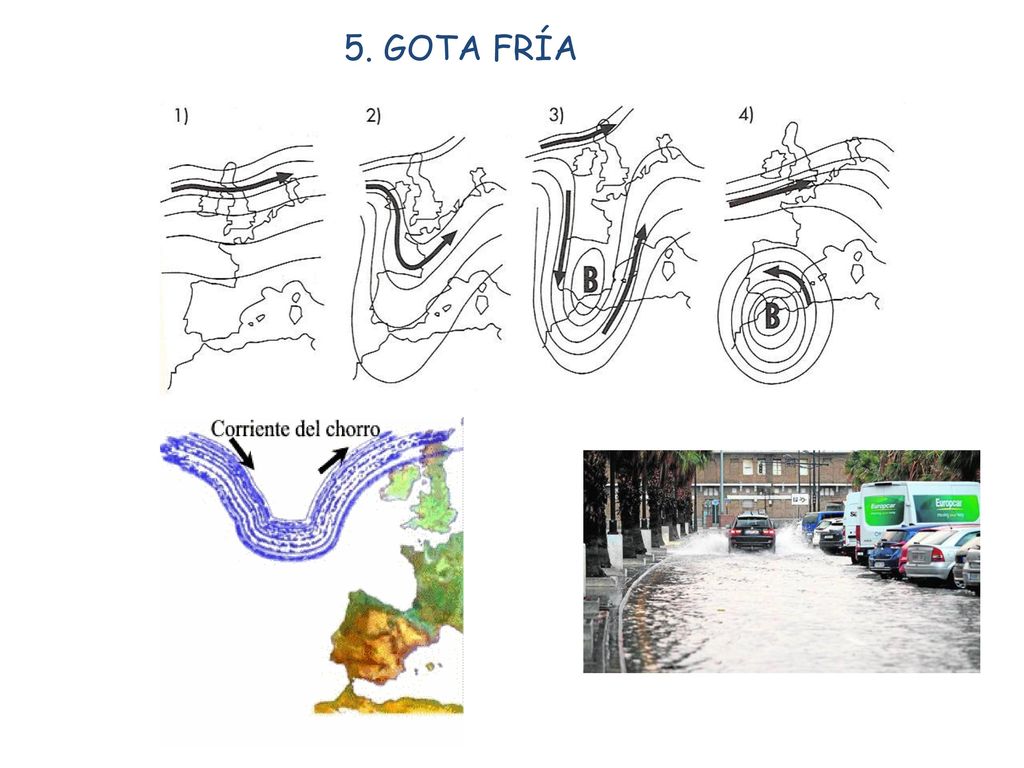

30 5. GOTA FRÍA

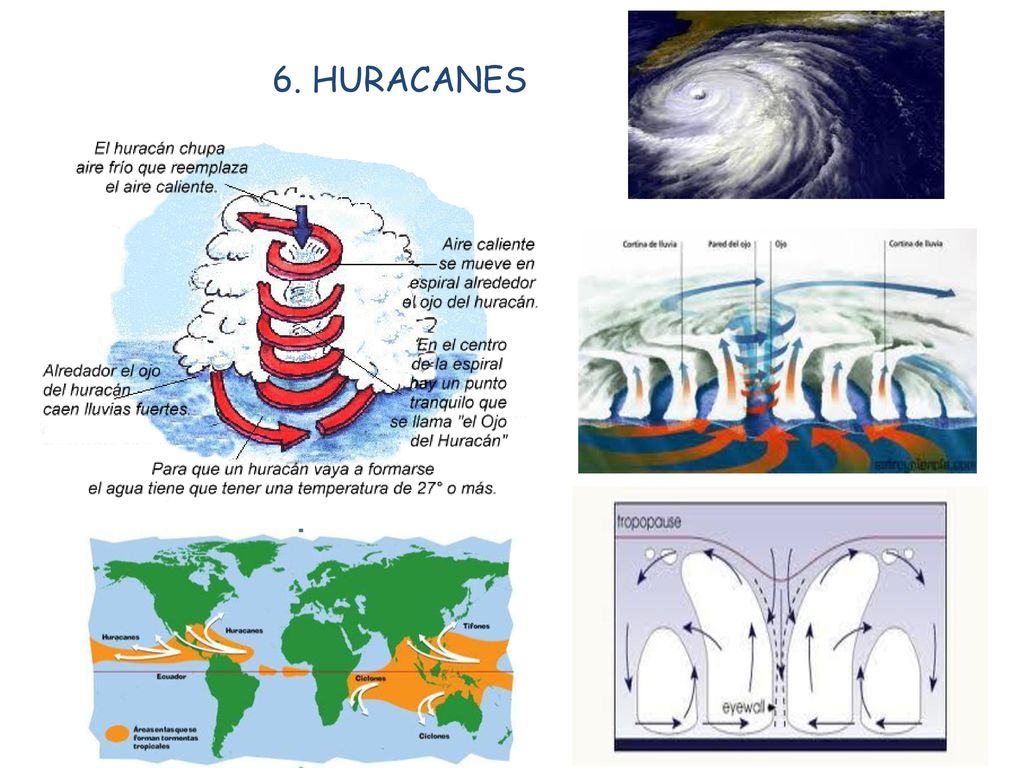

31 6. HURACANES

32 7. TORNADOS Columnas giratorias de viento y polvo de unos 50 m de ancho, resultan de un calentamiento excesivo de la superficie terrestre. Velocidad del viento de 500 km/h, con lluvias torrenciales y granizadas. Típicos de N-América, aunque también se dan en el S y E de la Península Ibérica

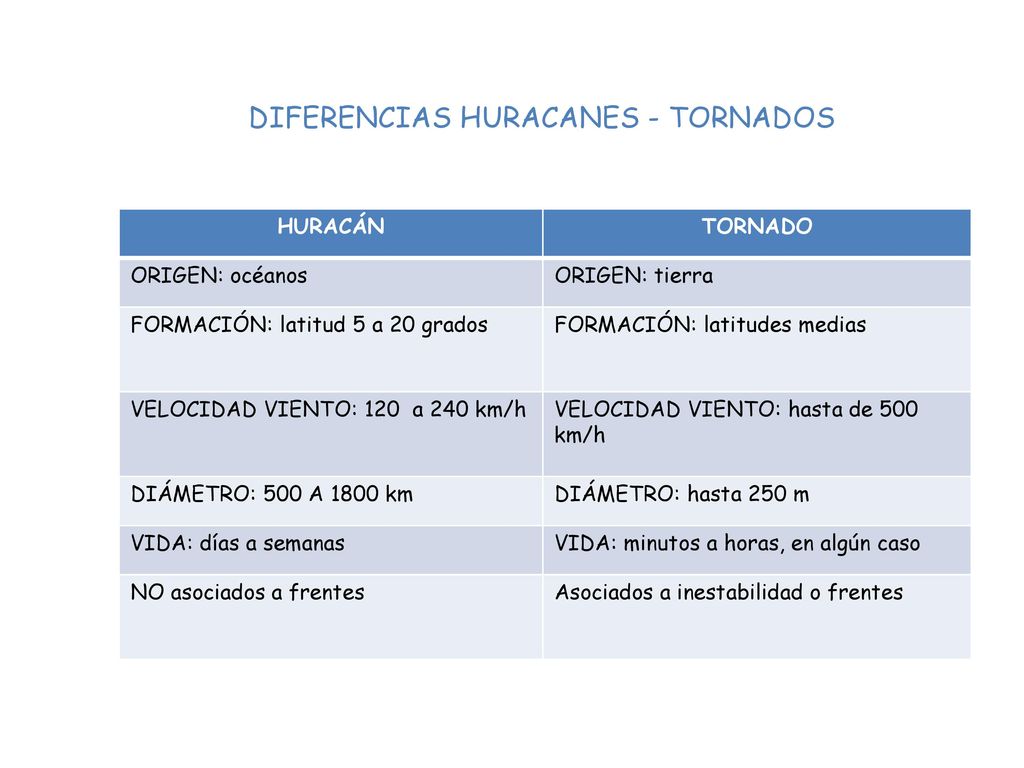

33 DIFERENCIAS HURACANES - TORNADOS
HURACÁN TORNADO ORIGEN: océanos ORIGEN: tierra FORMACIÓN: latitud 5 a 20 grados FORMACIÓN: latitudes medias VELOCIDAD VIENTO: 120 a 240 km/h VELOCIDAD VIENTO: hasta de 500 km/h DIÁMETRO: 500 A 1800 km DIÁMETRO: hasta 250 m VIDA: días a semanas VIDA: minutos a horas, en algún caso NO asociados a frentes Asociados a inestabilidad o frentes

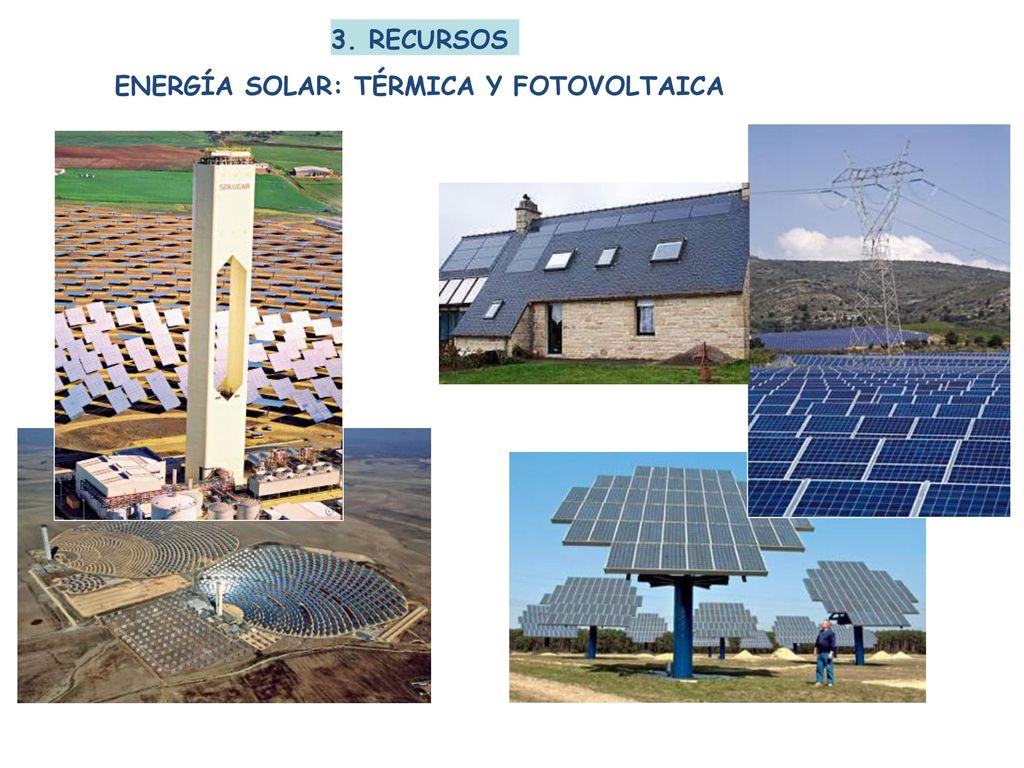

34 ENERGÍA SOLAR: TÉRMICA Y FOTOVOLTAICA
3. RECURSOS ENERGÍA SOLAR: TÉRMICA Y FOTOVOLTAICA

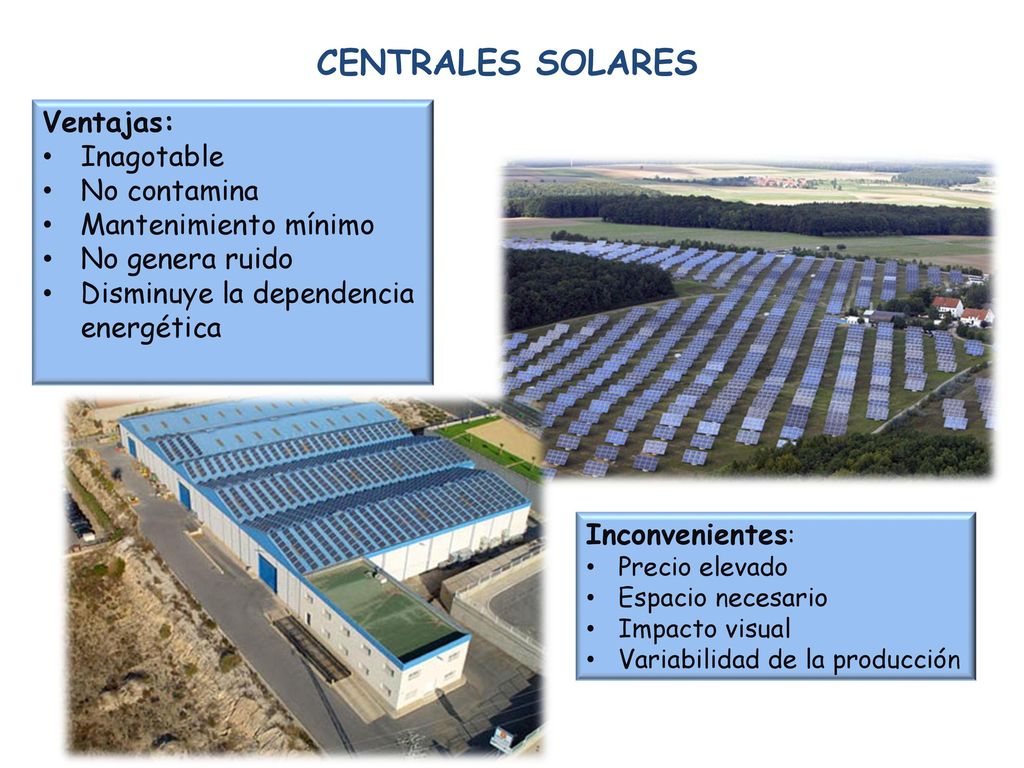

35 CENTRALES SOLARES Ventajas: Inagotable No contamina
Mantenimiento mínimo No genera ruido Disminuye la dependencia energética Inconvenientes: Precio elevado Espacio necesario Impacto visual Variabilidad de la producción

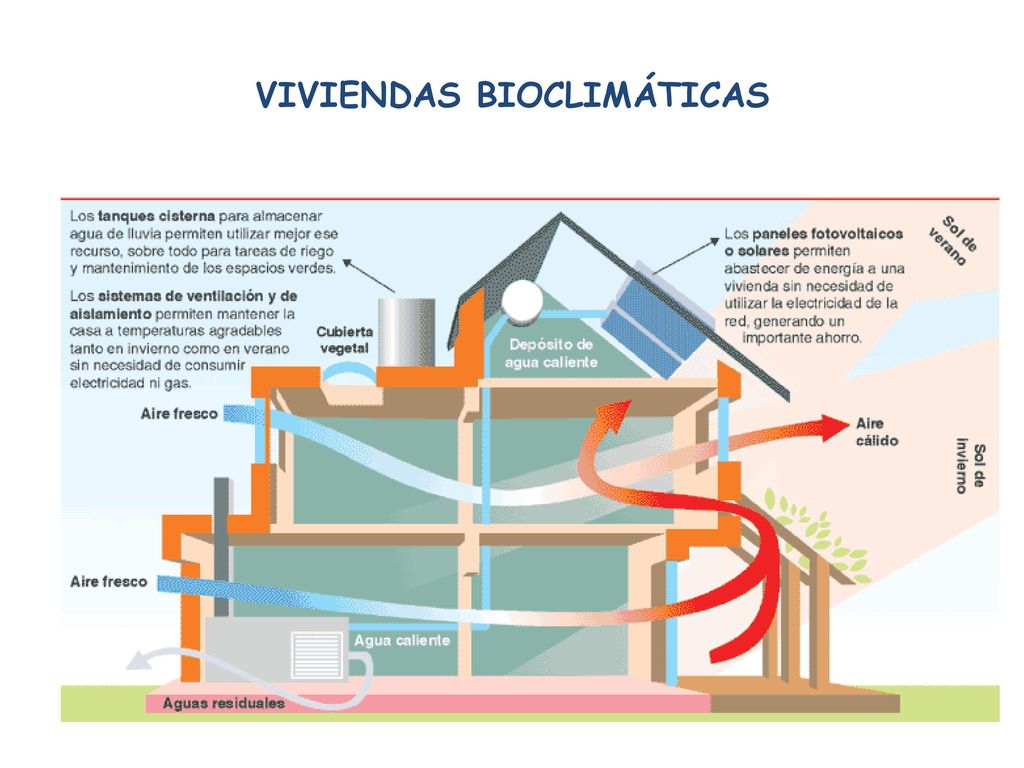

36 VIVIENDAS BIOCLIMÁTICAS

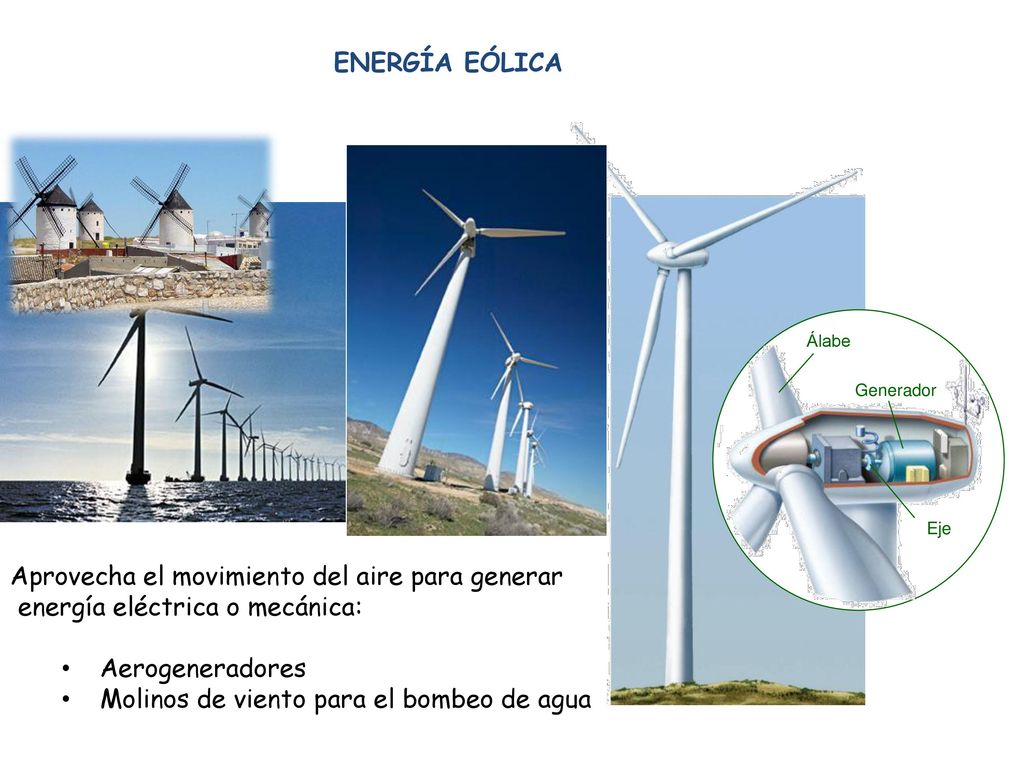

37 Aprovecha el movimiento del aire para generar
ENERGÍA EÓLICA Álabe Generador Eje Aprovecha el movimiento del aire para generar energía eléctrica o mecánica: Aerogeneradores Molinos de viento para el bombeo de agua

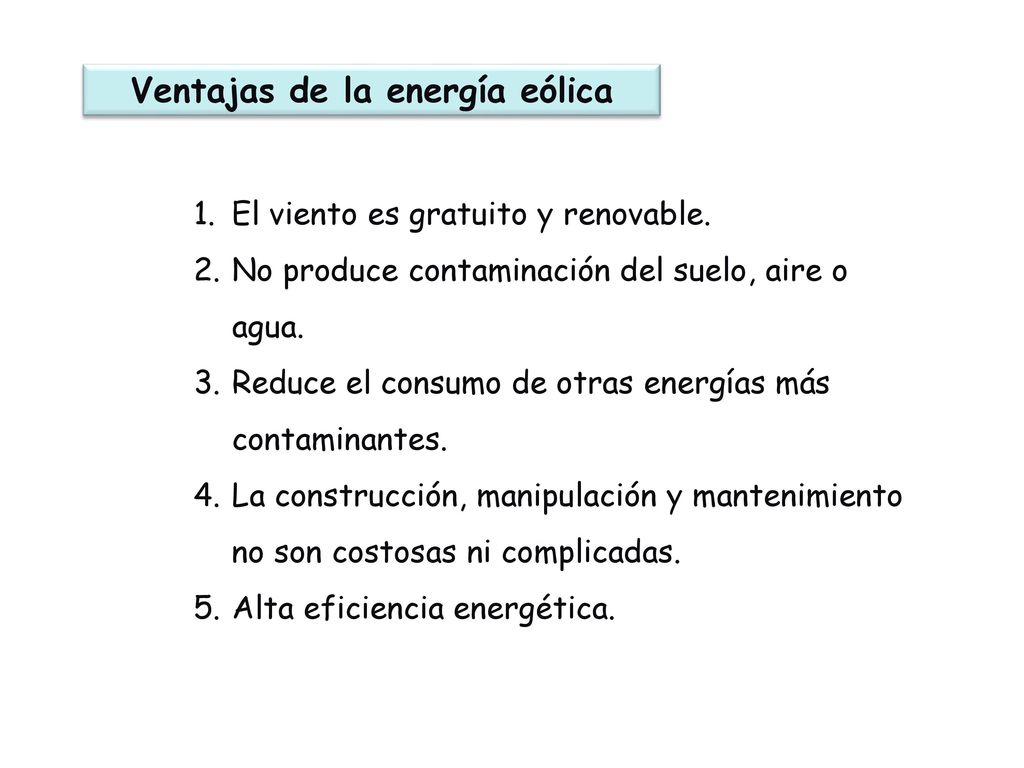

38 Ventajas de la energía eólica
El viento es gratuito y renovable. No produce contaminación del suelo, aire o agua. Reduce el consumo de otras energías más contaminantes. La construcción, manipulación y mantenimiento no son costosas ni complicadas. Alta eficiencia energética.

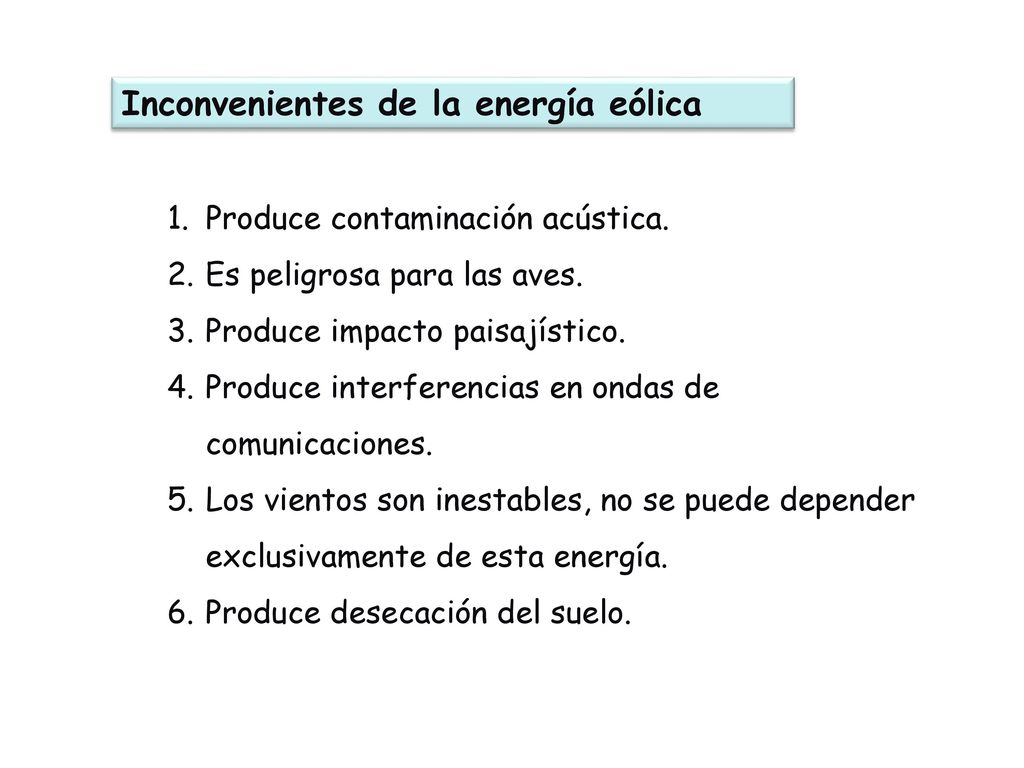

39 Inconvenientes de la energía eólica
Produce contaminación acústica. Es peligrosa para las aves. Produce impacto paisajístico. Produce interferencias en ondas de comunicaciones. Los vientos son inestables, no se puede depender exclusivamente de esta energía. Produce desecación del suelo.

40 España es uno de los países europeos en donde está más extendida
España es uno de los países europeos en donde está más extendida. Los parques eólicos se localizan en todo el territorio nacional, mayoritariamente en Aragón, Galicia, Navarra, Canarias y en Andalucía ( Tarifa).
