1 Arquitectura de Computadoras Conferencia 2 Circuitos Combinacionales

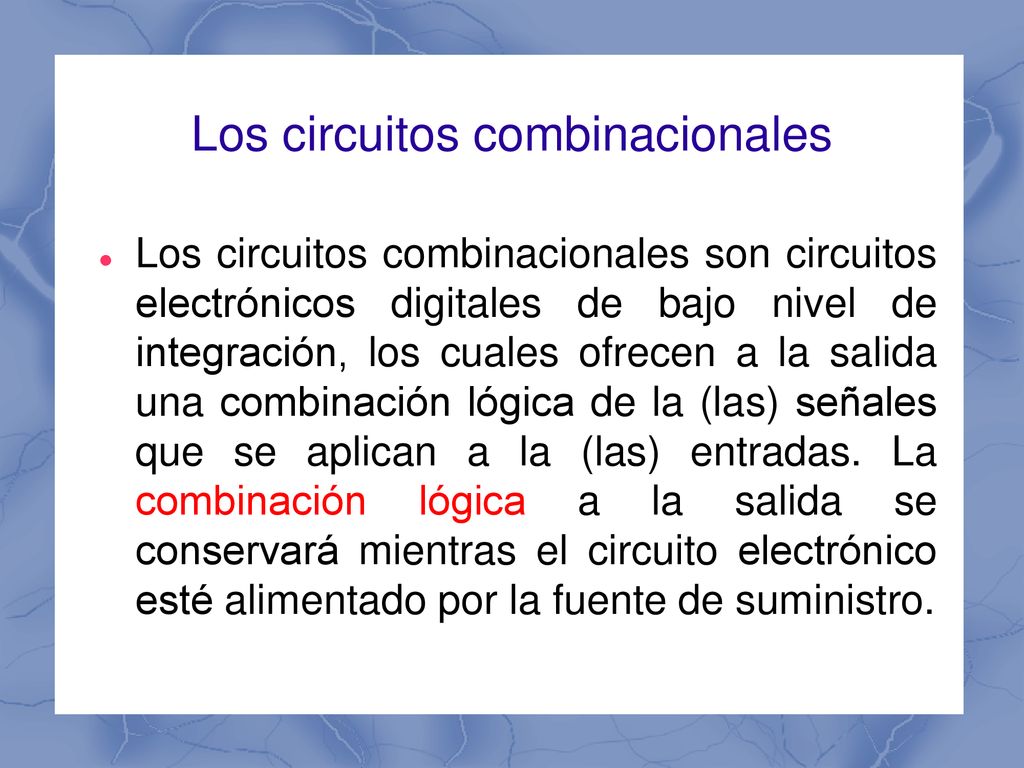

2 Los circuitos combinacionales
Los circuitos combinacionales son circuitos electrónicos digitales de bajo nivel de integración, los cuales ofrecen a la salida una combinación lógica de la (las) señales que se aplican a la (las) entradas. La combinación lógica a la salida se conservará mientras el circuito electrónico esté alimentado por la fuente de suministro.

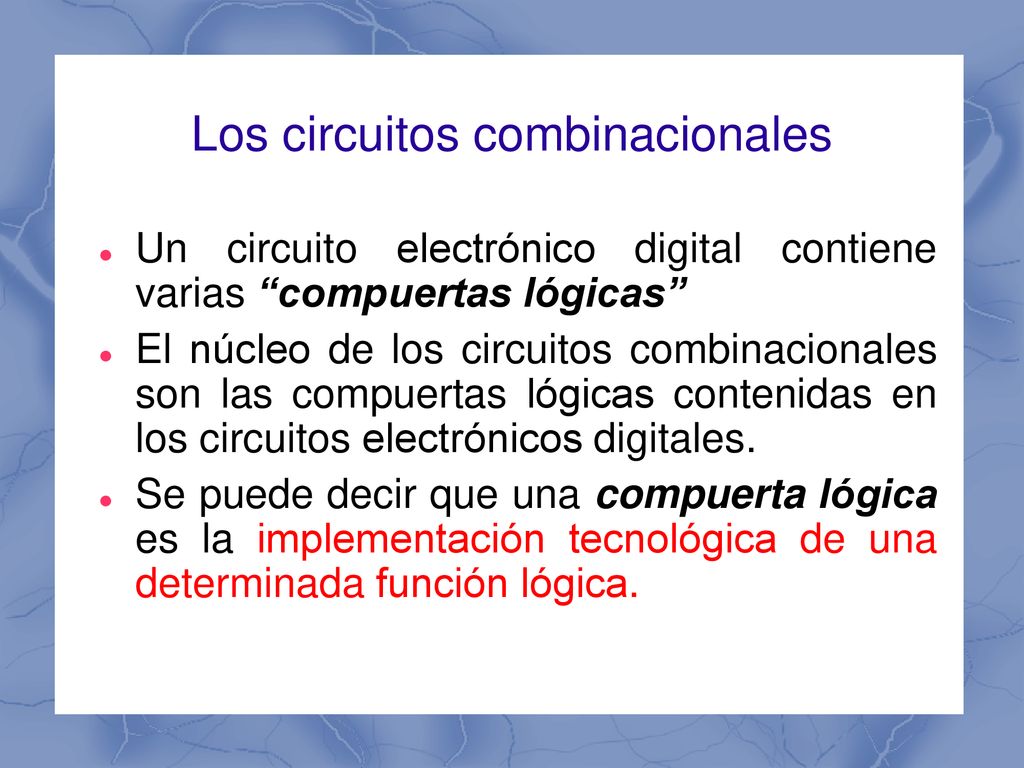

3 Los circuitos combinacionales
Un circuito electrónico digital contiene varias “compuertas lógicas” El núcleo de los circuitos combinacionales son las compuertas lógicas contenidas en los circuitos electrónicos digitales. Se puede decir que una compuerta lógica es la implementación tecnológica de una determinada función lógica.

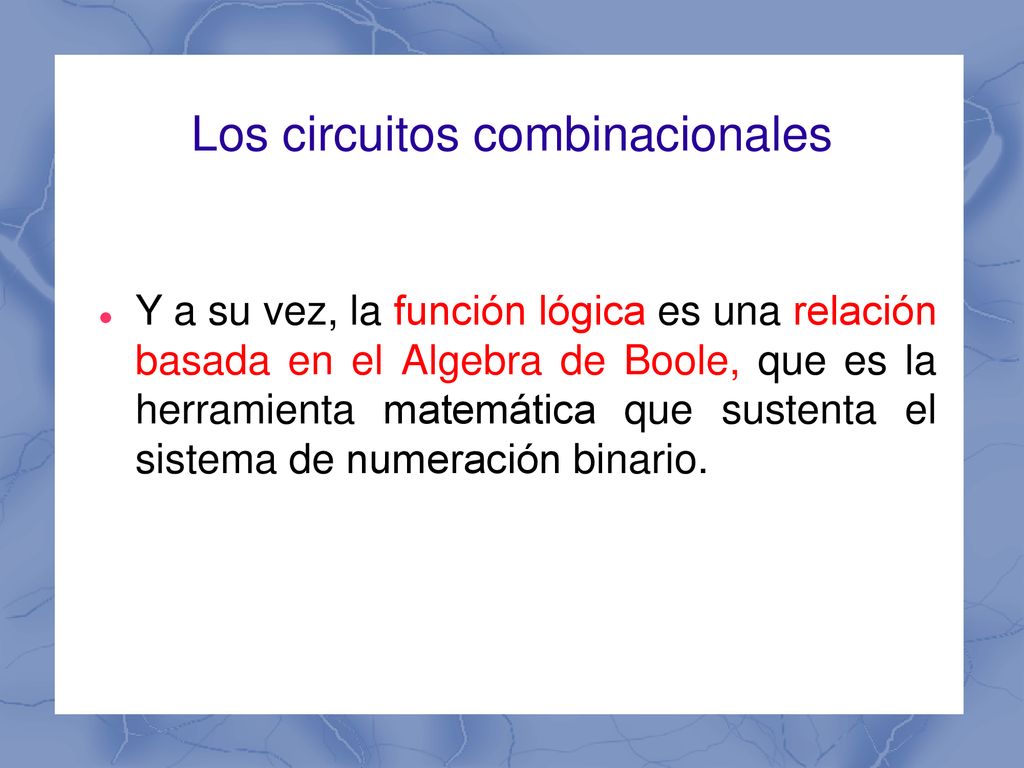

4 Los circuitos combinacionales
Y a su vez, la función lógica es una relación basada en el Algebra de Boole, que es la herramienta matemática que sustenta el sistema de numeración binario.

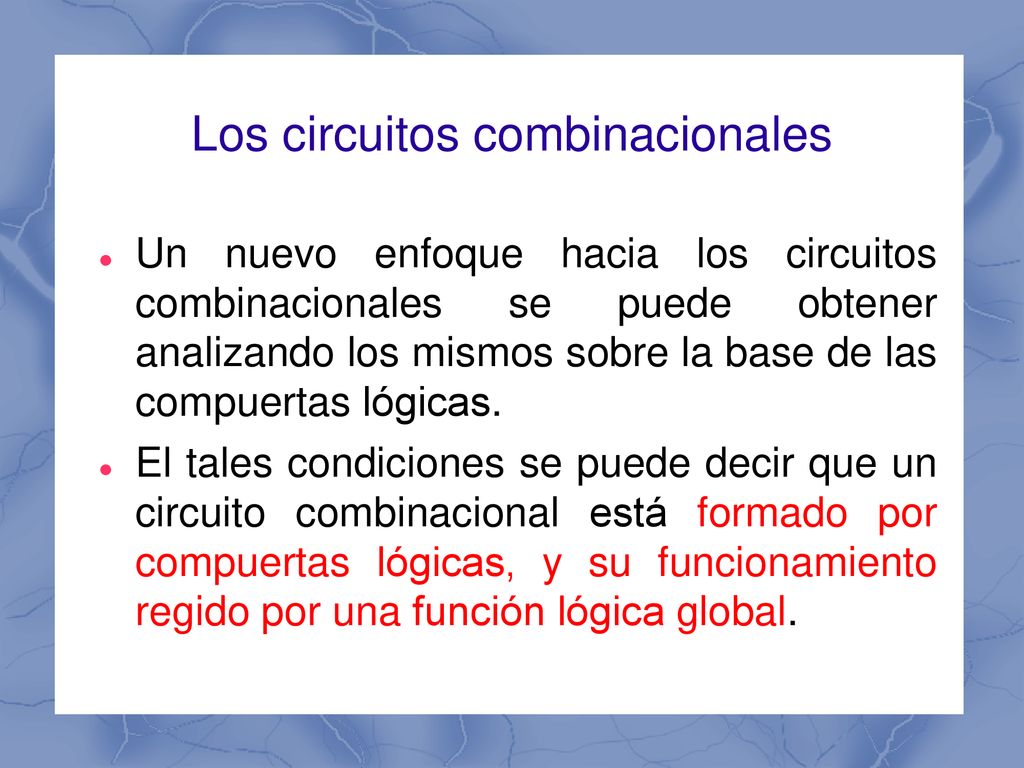

5 Los circuitos combinacionales
Un nuevo enfoque hacia los circuitos combinacionales se puede obtener analizando los mismos sobre la base de las compuertas lógicas. El tales condiciones se puede decir que un circuito combinacional está formado por compuertas lógicas, y su funcionamiento regido por una función lógica global.

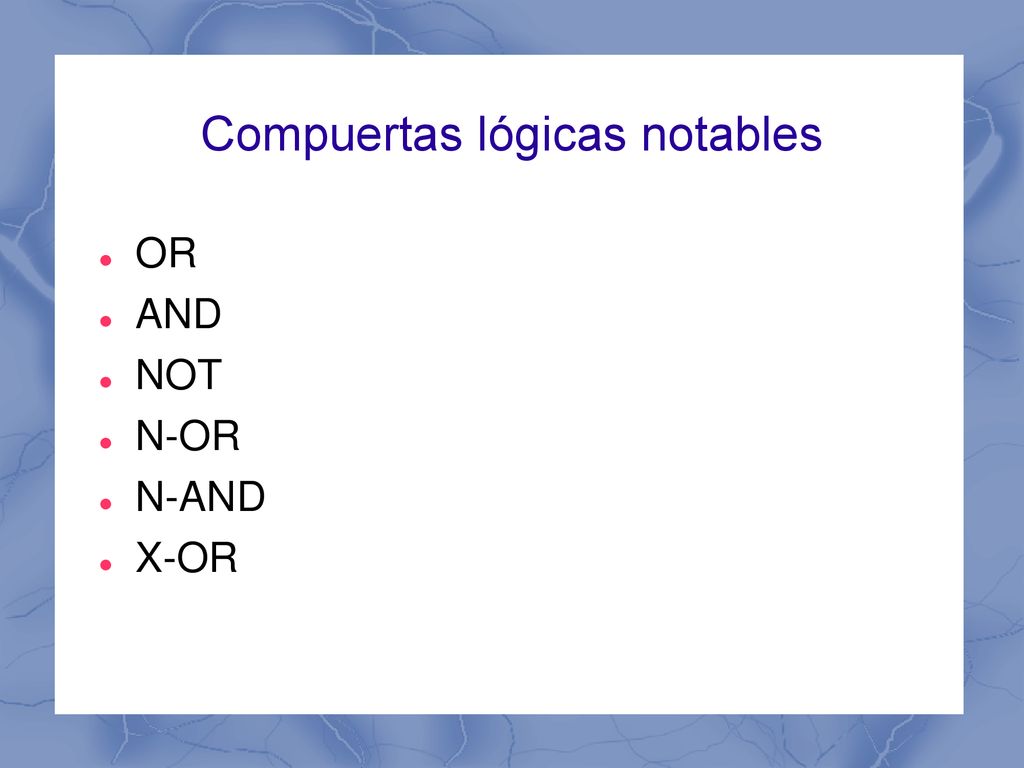

6 Compuertas lógicas notables
OR AND NOT N-OR N-AND X-OR

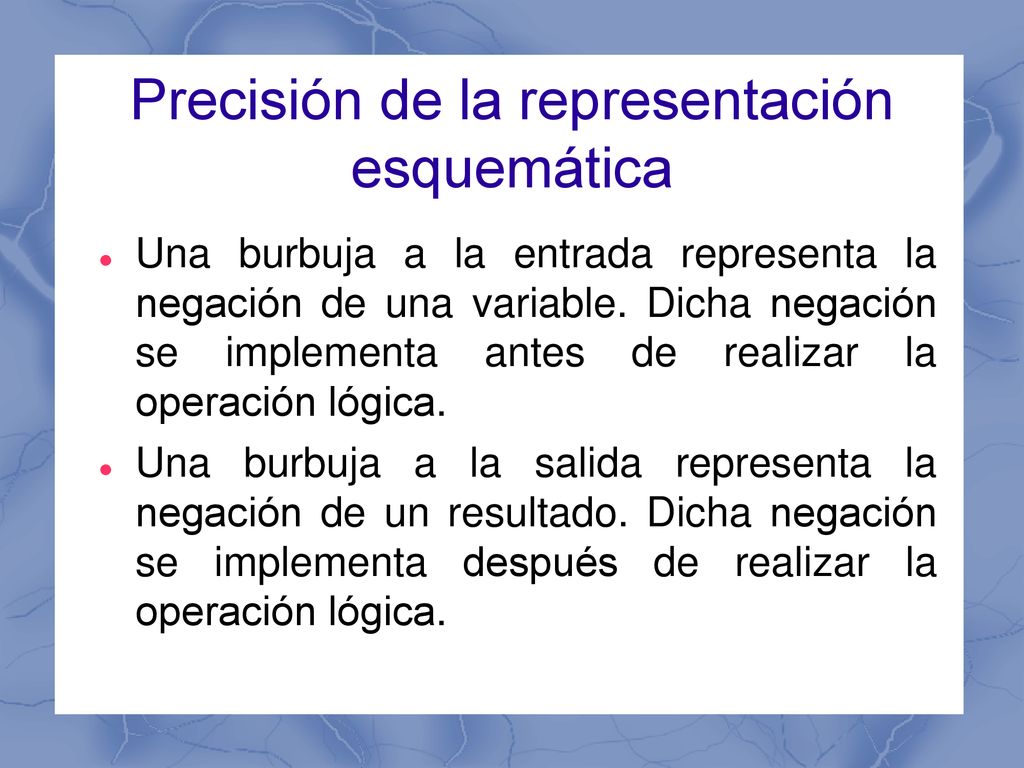

7 Precisión de la representación esquemática
Una burbuja a la entrada representa la negación de una variable. Dicha negación se implementa antes de realizar la operación lógica. Una burbuja a la salida representa la negación de un resultado. Dicha negación se implementa después de realizar la operación lógica.

8 Principales identidades Booleanas

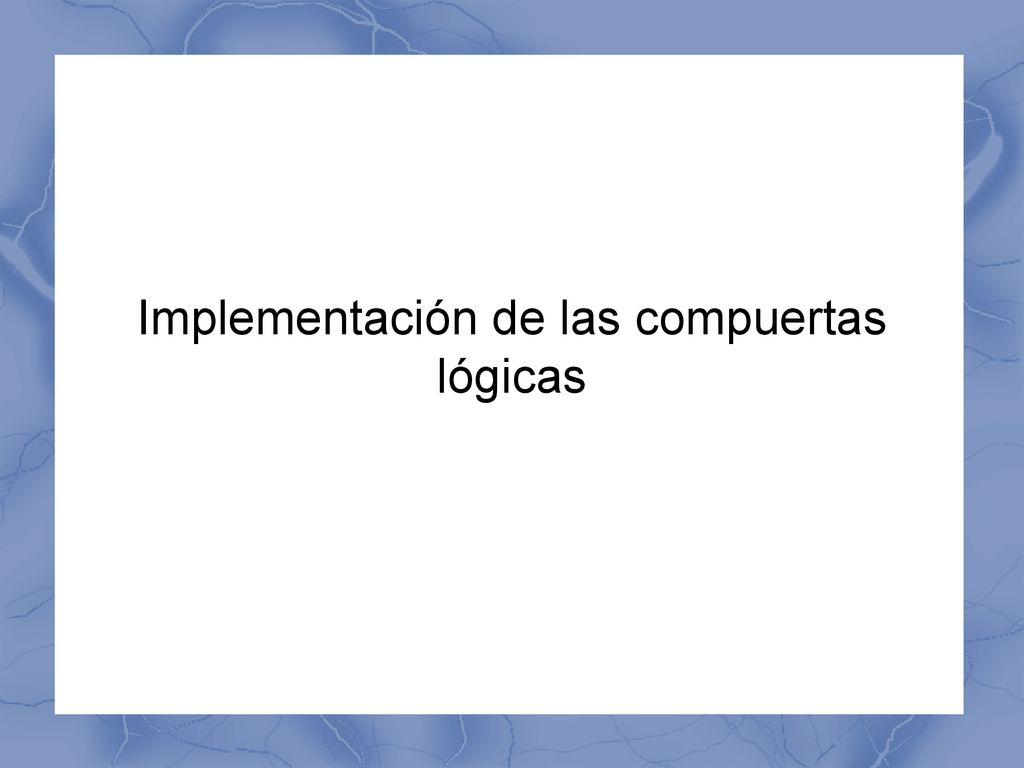

9 Implementación de las compuertas lógicas

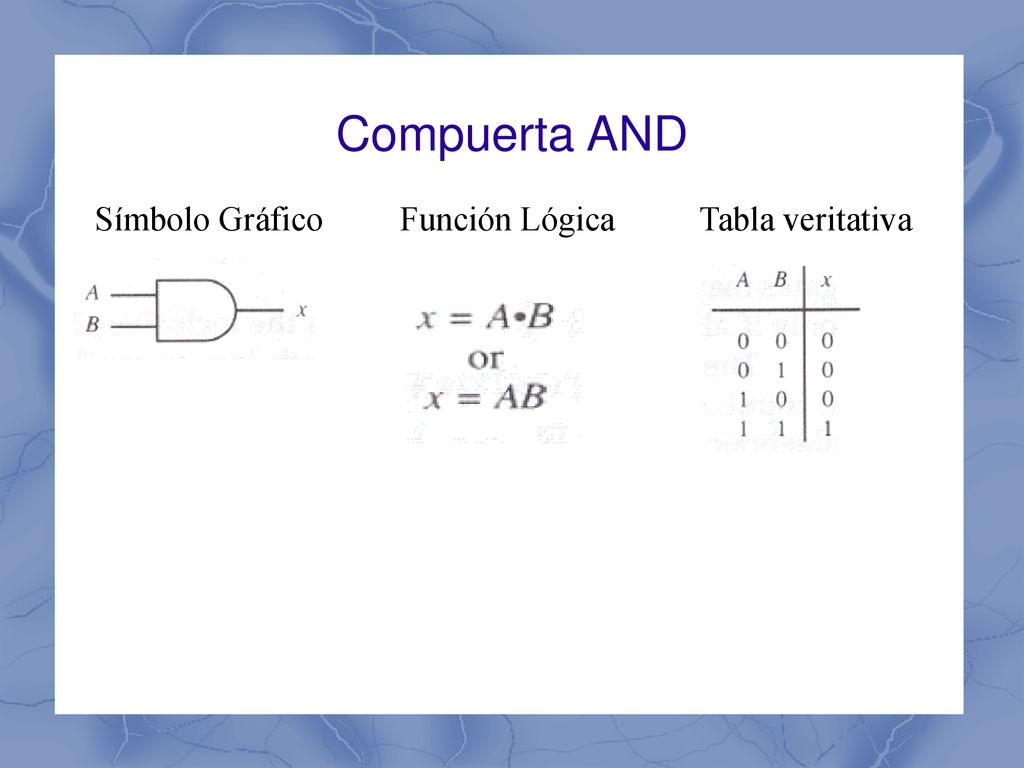

10 Compuerta AND Símbolo Gráfico Función Lógica Tabla veritativa

11 Compuerta OR Símbolo Gráfico Función Lógica Tabla veritativa

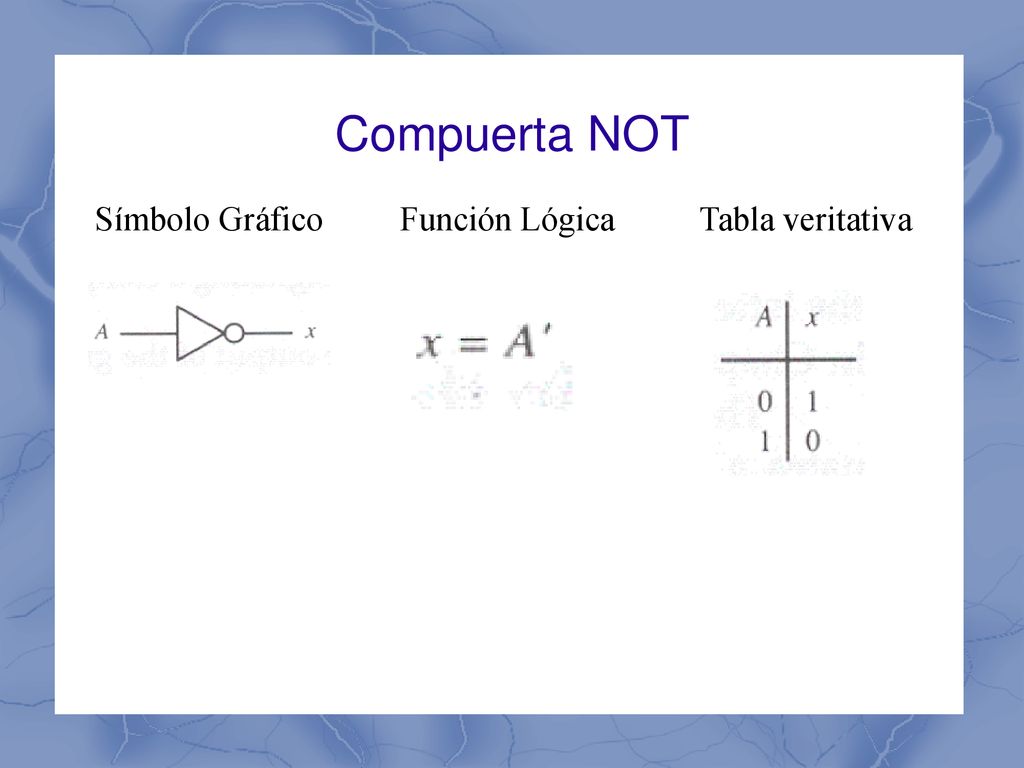

12 Compuerta NOT Símbolo Gráfico Función Lógica Tabla veritativa

13 Compuertas combinacionales combinadas

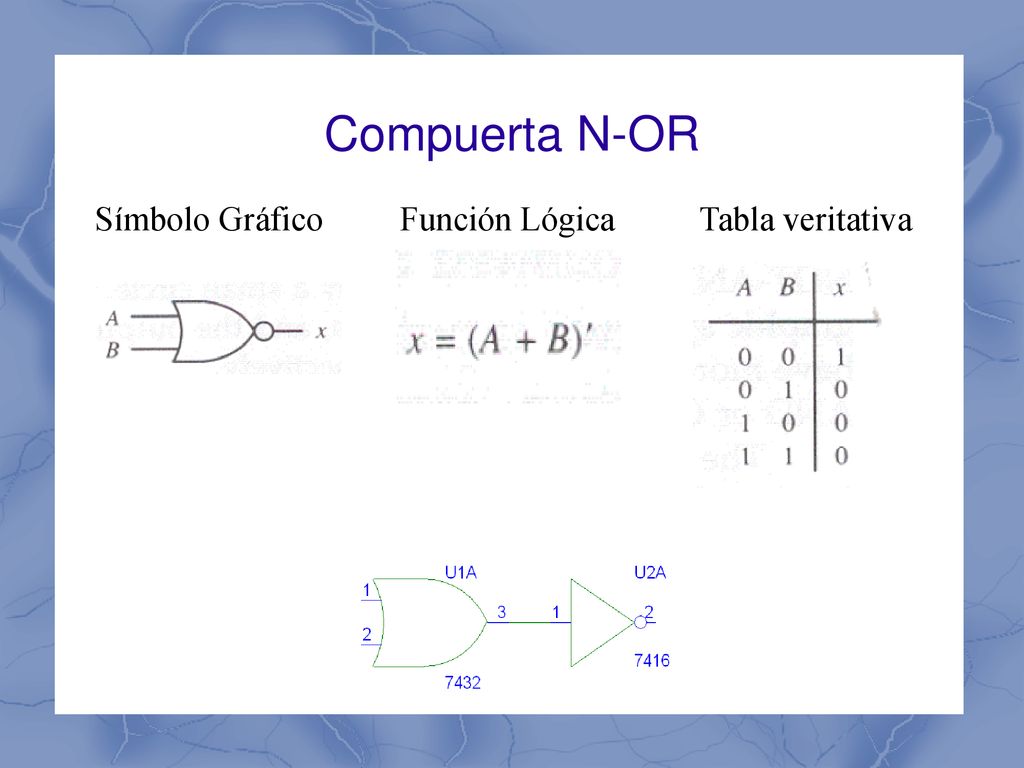

14 Compuerta N-OR Símbolo Gráfico Función Lógica Tabla veritativa

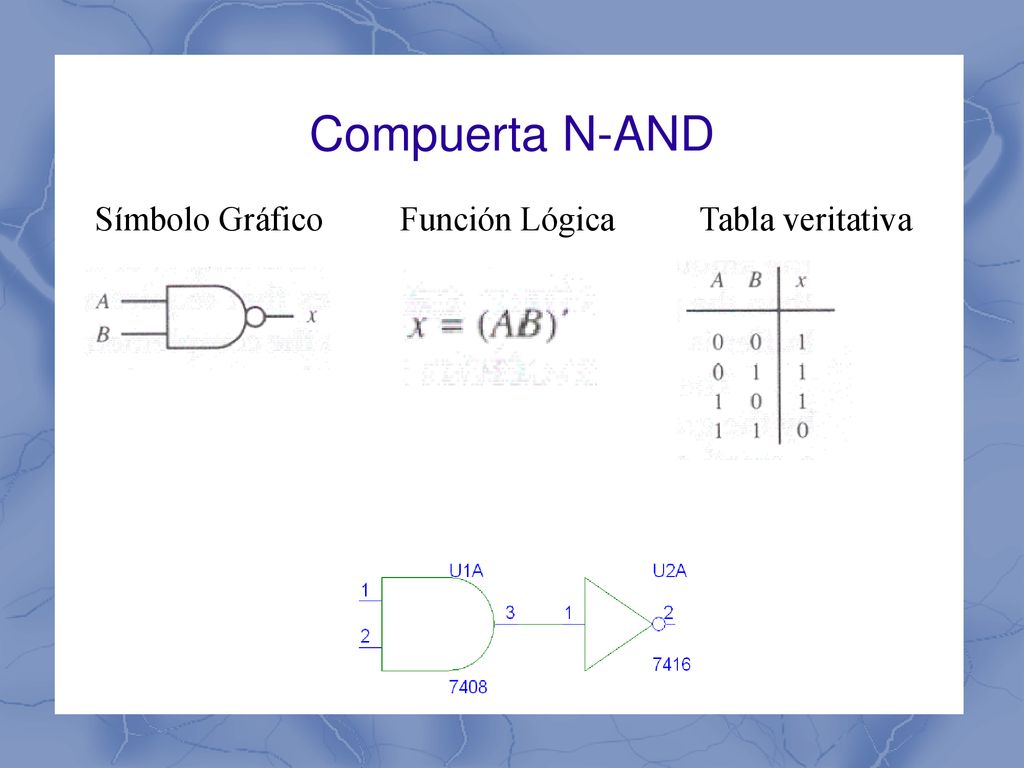

15 Compuerta N-AND Símbolo Gráfico Función Lógica Tabla veritativa

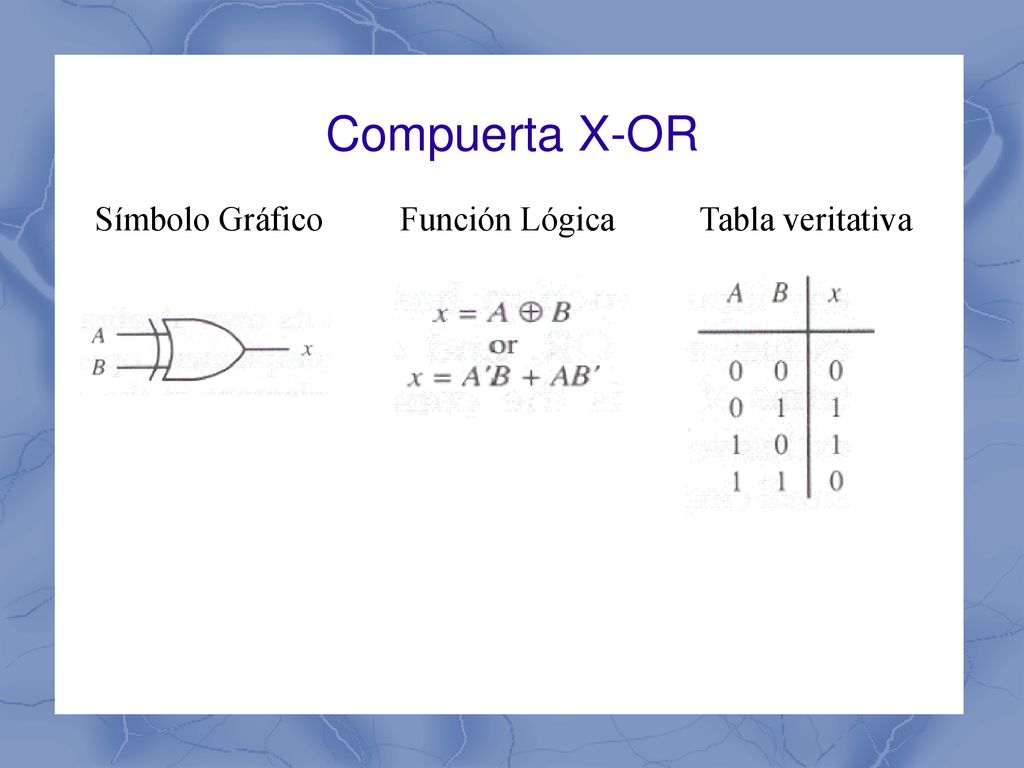

16 Compuerta X-OR Símbolo Gráfico Función Lógica Tabla veritativa

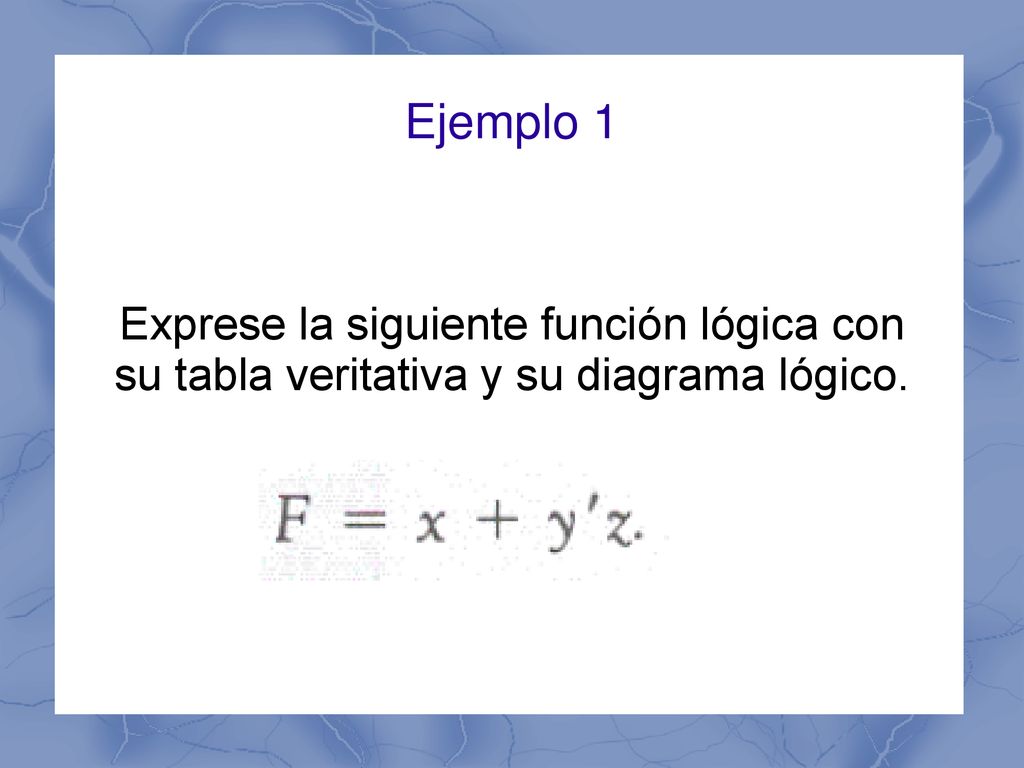

17 Ejemplo 1 Exprese la siguiente función lógica con su tabla veritativa y su diagrama lógico.

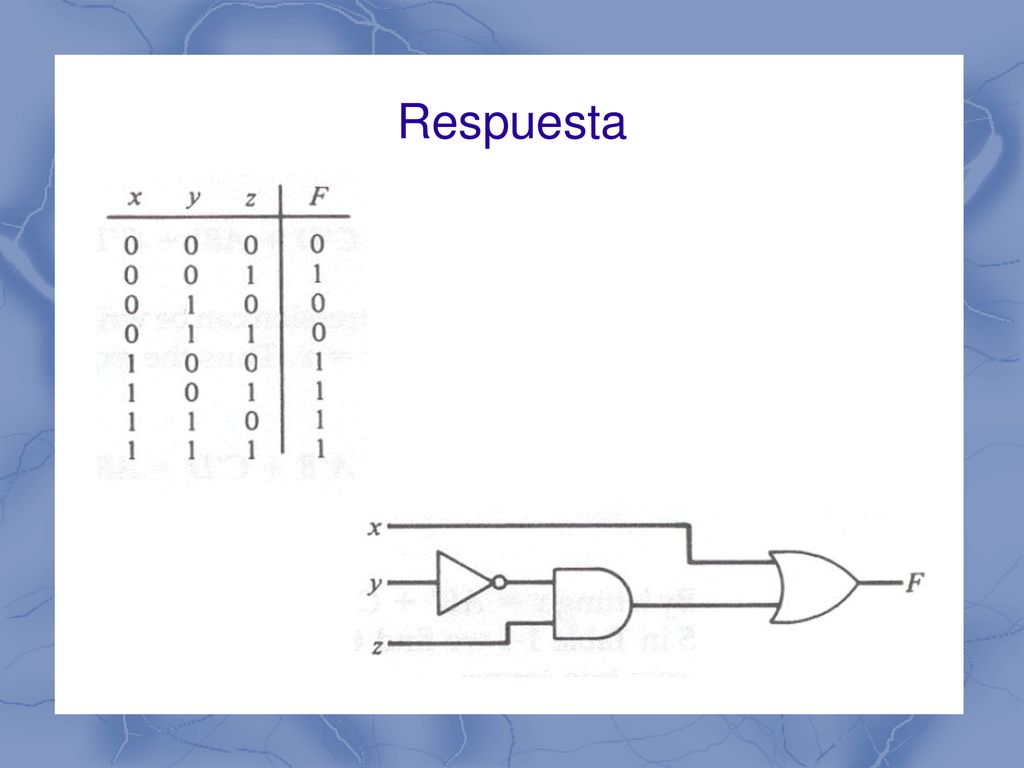

18 Respuesta

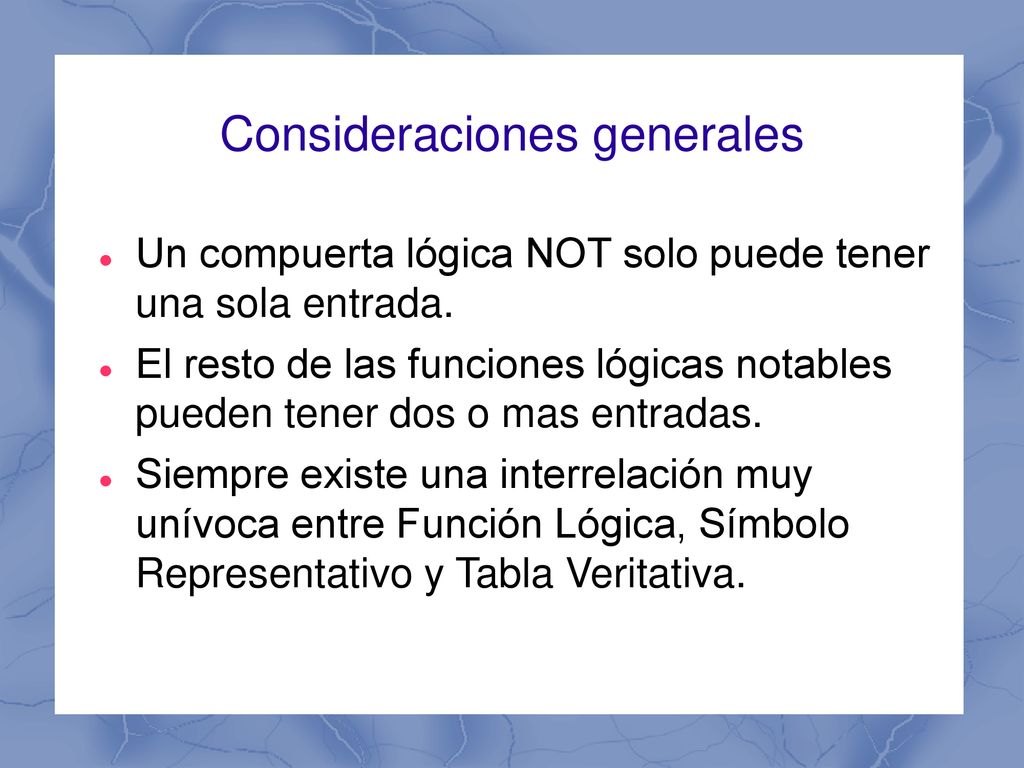

19 Consideraciones generales
Un compuerta lógica NOT solo puede tener una sola entrada. El resto de las funciones lógicas notables pueden tener dos o mas entradas. Siempre existe una interrelación muy unívoca entre Función Lógica, Símbolo Representativo y Tabla Veritativa.

20 Algebra de Boole Una función booleana especificada con una tabla veritativa puede ser expresada algebraicamente en varias formas. Manipulando expresiones booleanas se puede obtener formas más abreviadas

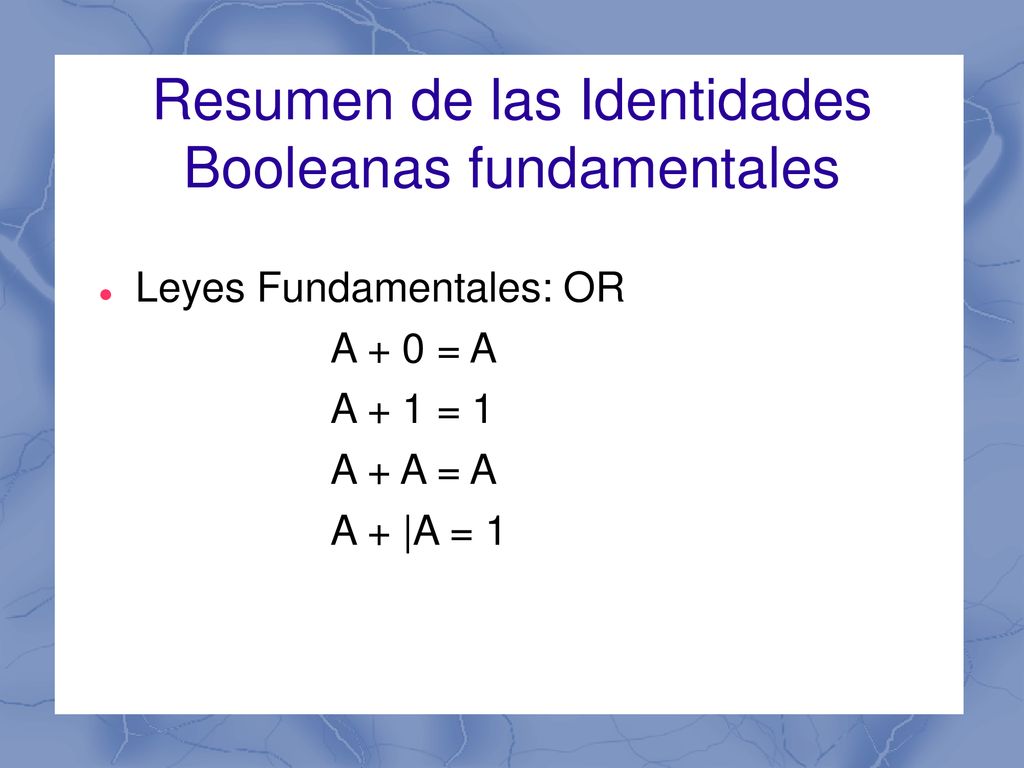

21 Resumen de las Identidades Booleanas fundamentales
Leyes Fundamentales: OR A + 0 = A A + 1 = 1 A + A = A A + |A = 1

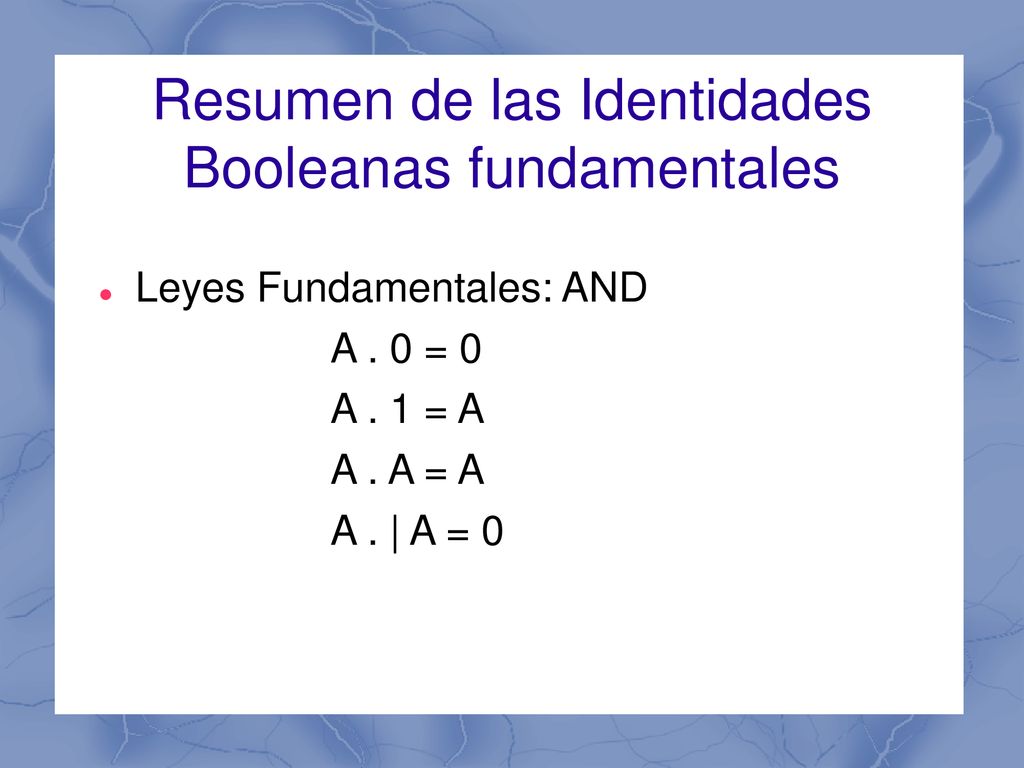

22 Resumen de las Identidades Booleanas fundamentales
Leyes Fundamentales: AND A . 0 = 0 A . 1 = A A . A = A A . | A = 0

23 Resumen de las Identidades Booleanas fundamentales
Leyes Fundamentales: NOT A + | A = 1 A . | A = 0 | | A = A

24 Resumen de las Identidades Booleanas fundamentales
Leyes Fundamentales: Ley Asociativa. ( A + B ) + C = A + ( B + C) ( A . B ) . C = A . ( B . C )

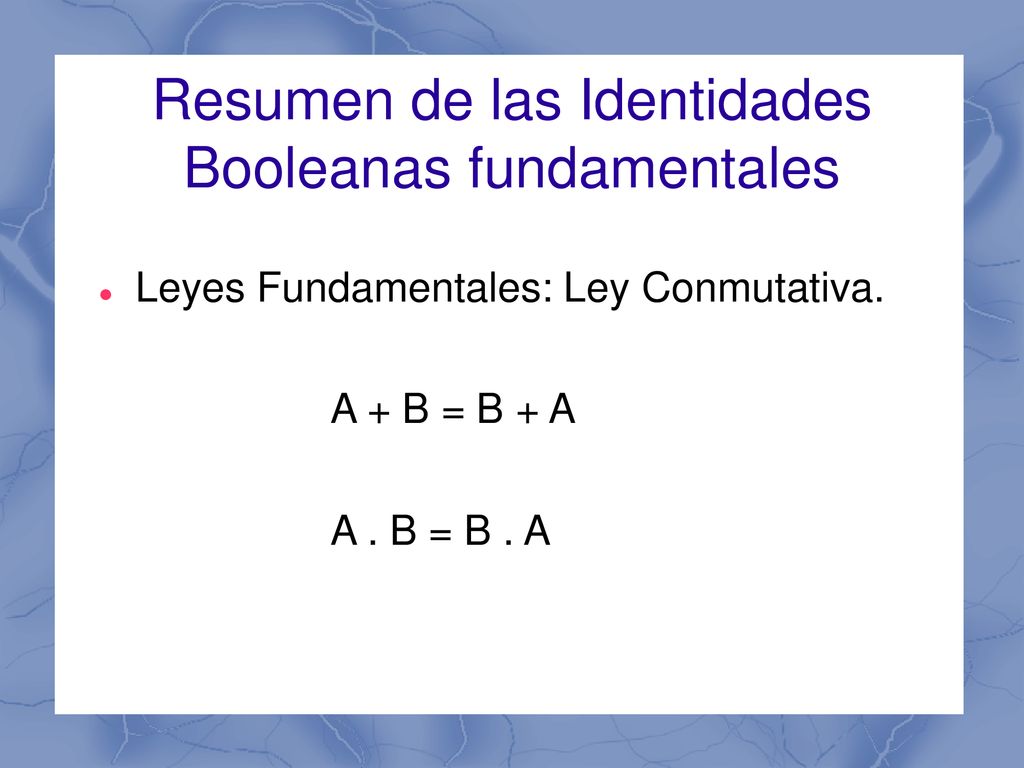

25 Resumen de las Identidades Booleanas fundamentales
Leyes Fundamentales: Ley Conmutativa. A + B = B + A A . B = B . A

26 Resumen de las Identidades Booleanas fundamentales
Leyes Fundamentales: Ley Distributiva. A . ( B + C ) = A . B + A . C

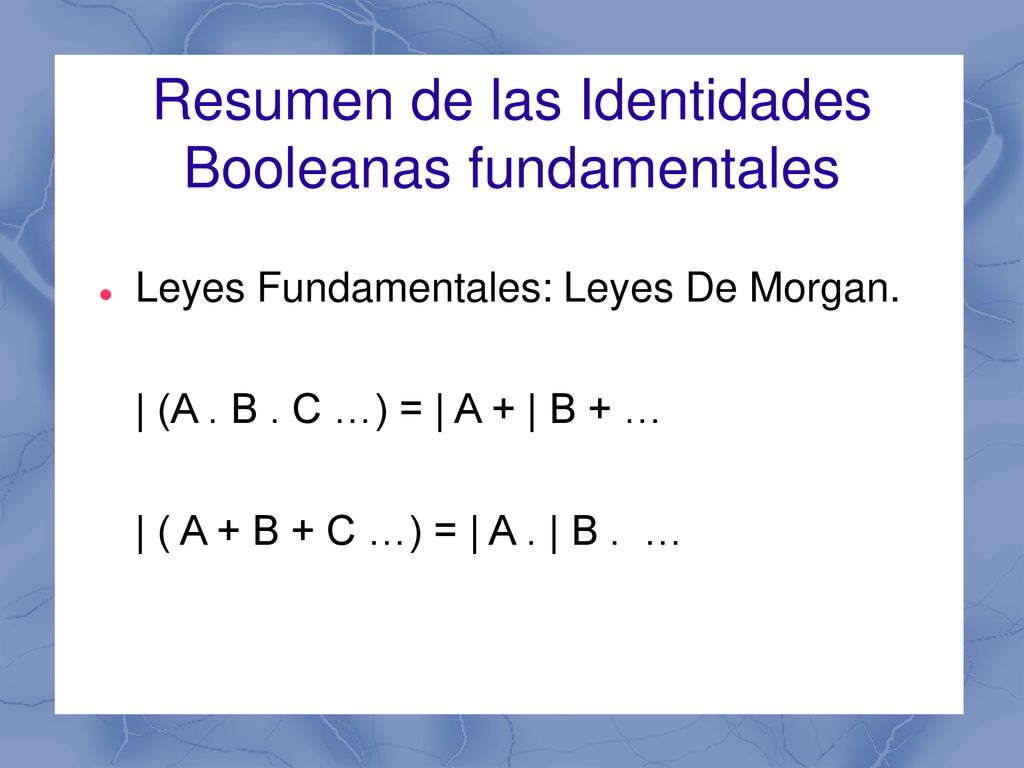

27 Resumen de las Identidades Booleanas fundamentales
Leyes Fundamentales: Leyes De Morgan. | (A . B . C …) = | A + | B + … | ( A + B + C …) = | A . | B . …

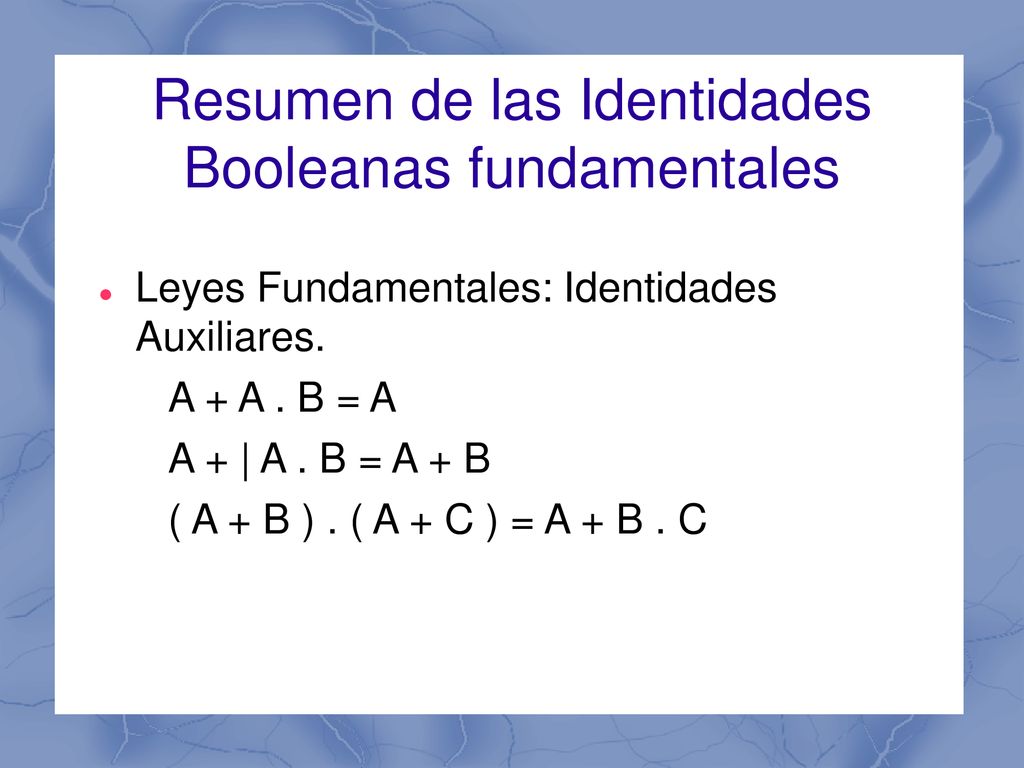

28 Resumen de las Identidades Booleanas fundamentales
Leyes Fundamentales: Identidades Auxiliares. A + A . B = A A + | A . B = A + B ( A + B ) . ( A + C ) = A + B . C

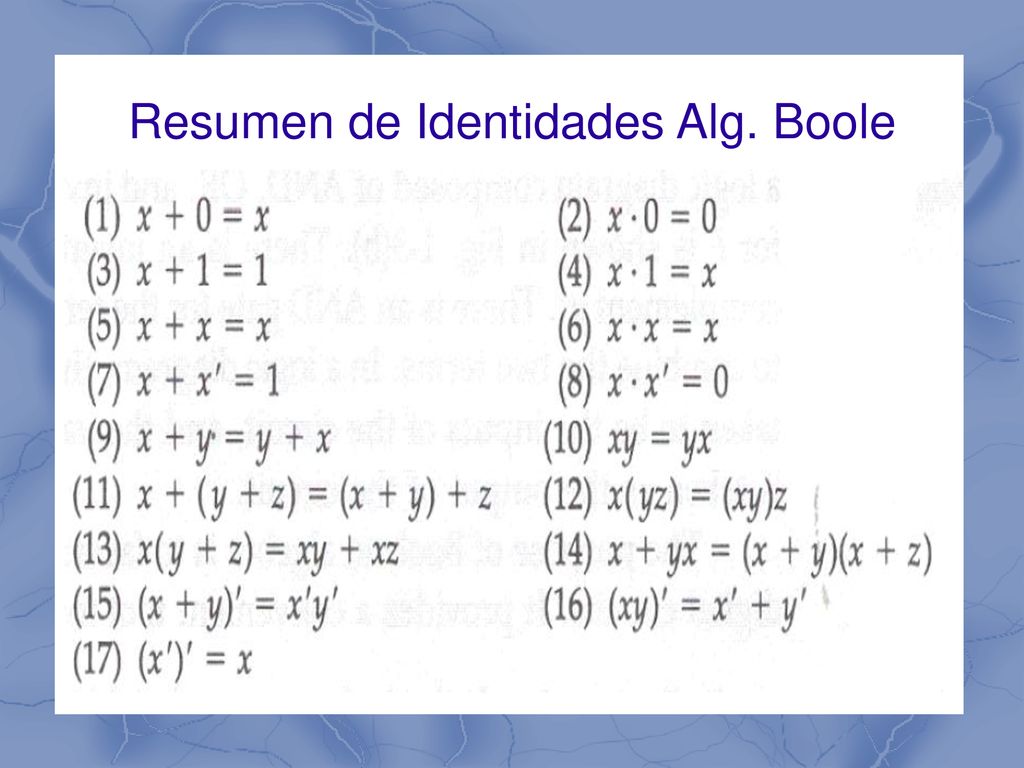

29 Resumen de Identidades Alg. Boole

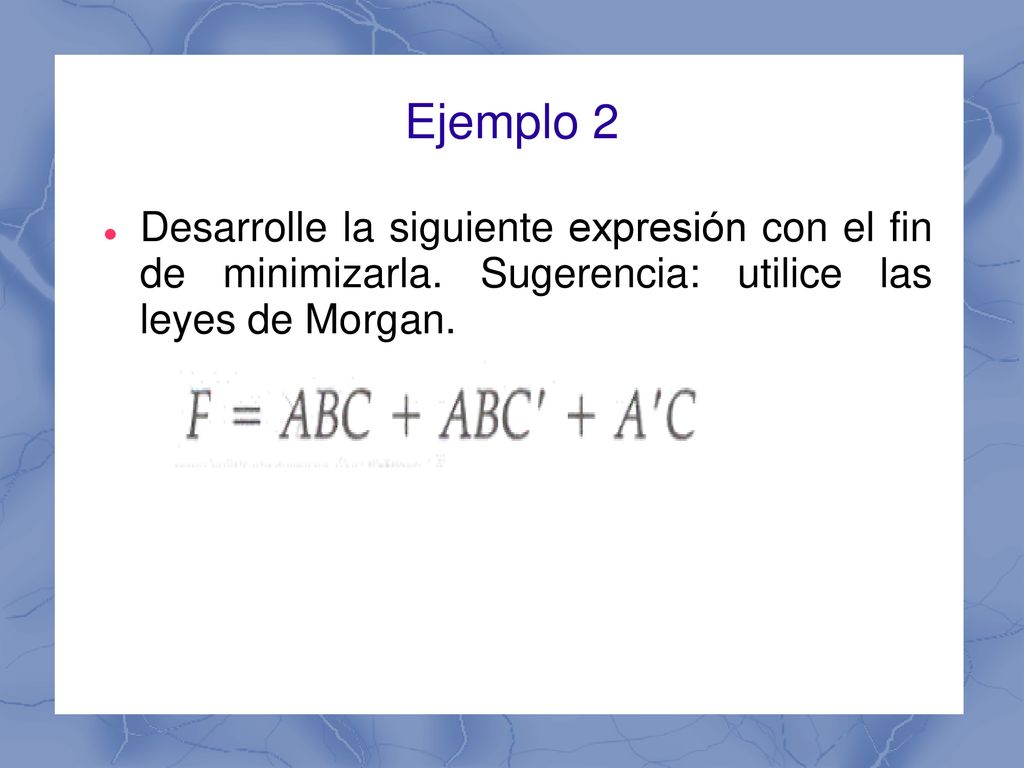

30 Ejemplo 2 Desarrolle la siguiente expresión con el fin de minimizarla. Sugerencia: utilice las leyes de Morgan.

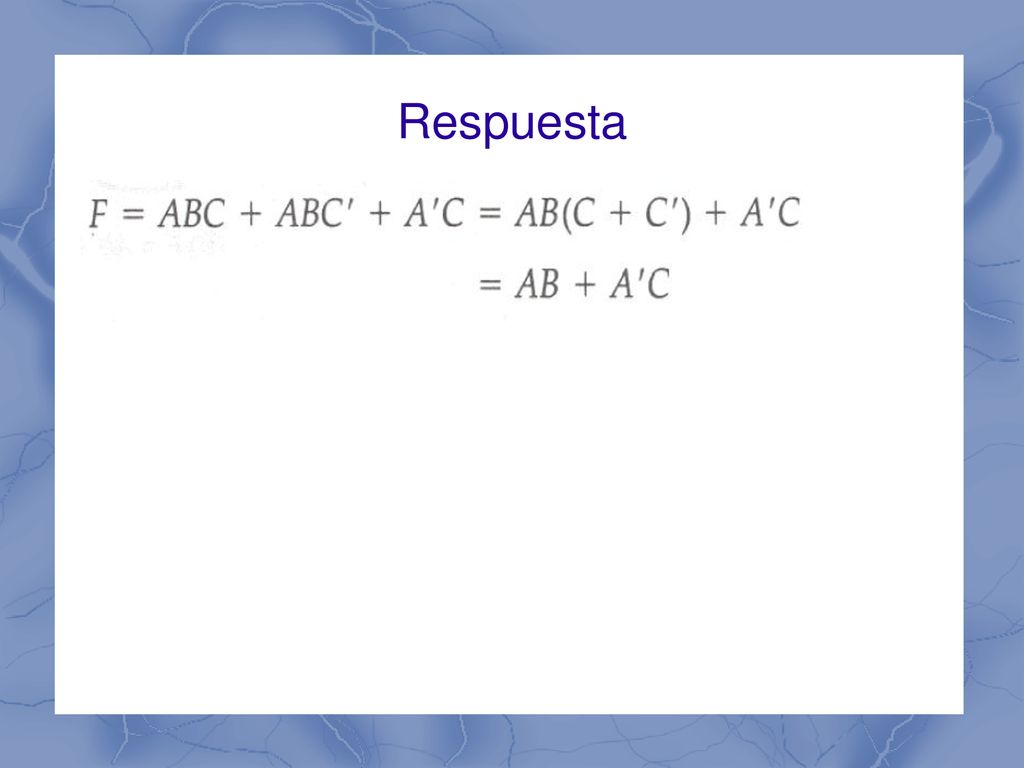

31 Respuesta

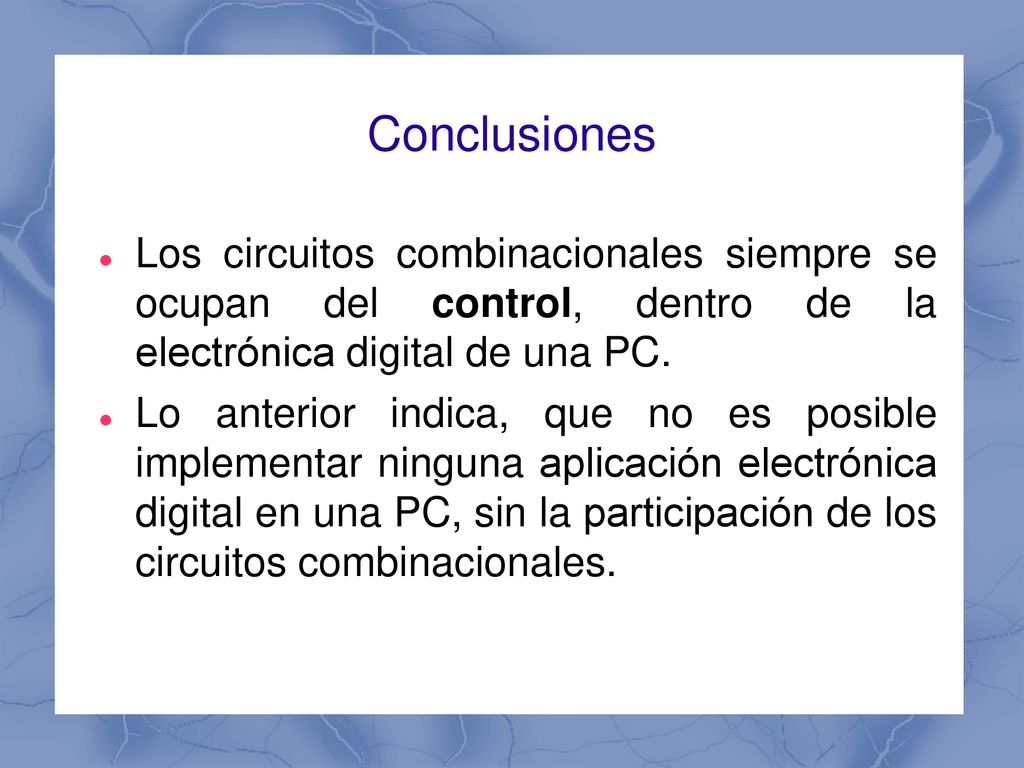

32 Conclusiones Los circuitos combinacionales siempre se ocupan del control, dentro de la electrónica digital de una PC. Lo anterior indica, que no es posible implementar ninguna aplicación electrónica digital en una PC, sin la participación de los circuitos combinacionales.

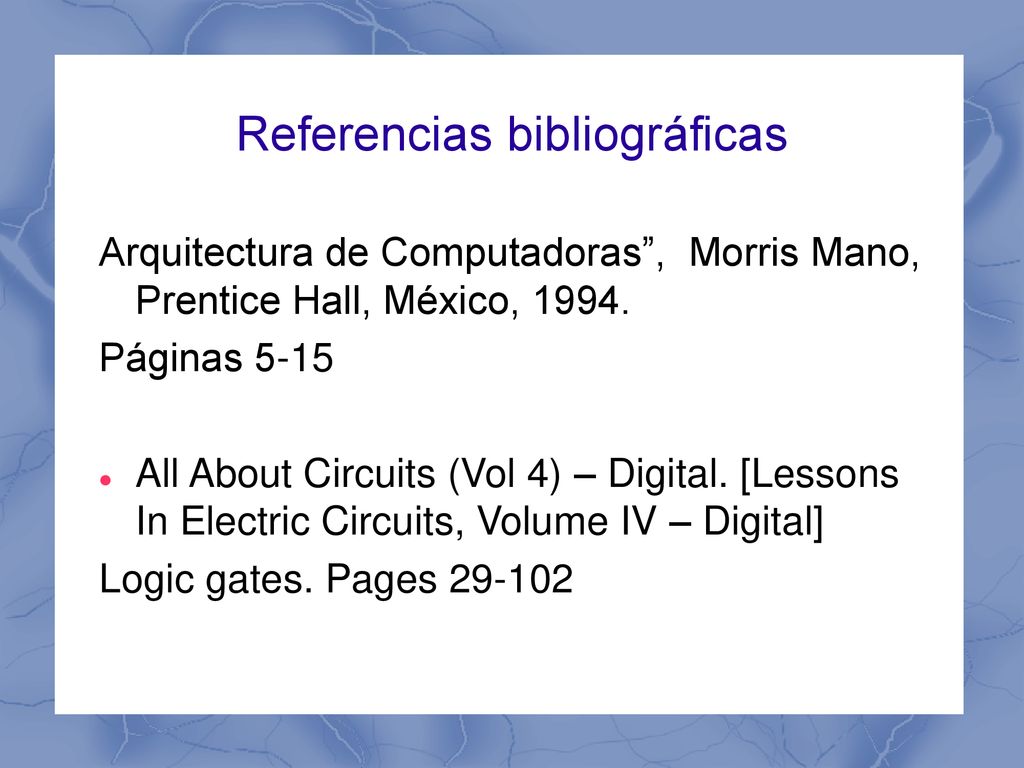

33 Referencias bibliográficas
Arquitectura de Computadoras”, Morris Mano, Prentice Hall, México, 1994. Páginas 5-15 All About Circuits (Vol 4) – Digital. [Lessons In Electric Circuits, Volume IV – Digital] Logic gates. Pages
