V-TT-007/AB 45 – Reparación de cables del bus CAN (Solución)

Presentación del tema: "V-TT-007/AB 45 – Reparación de cables del bus CAN (Solución)"— Transcripción de la presentación:

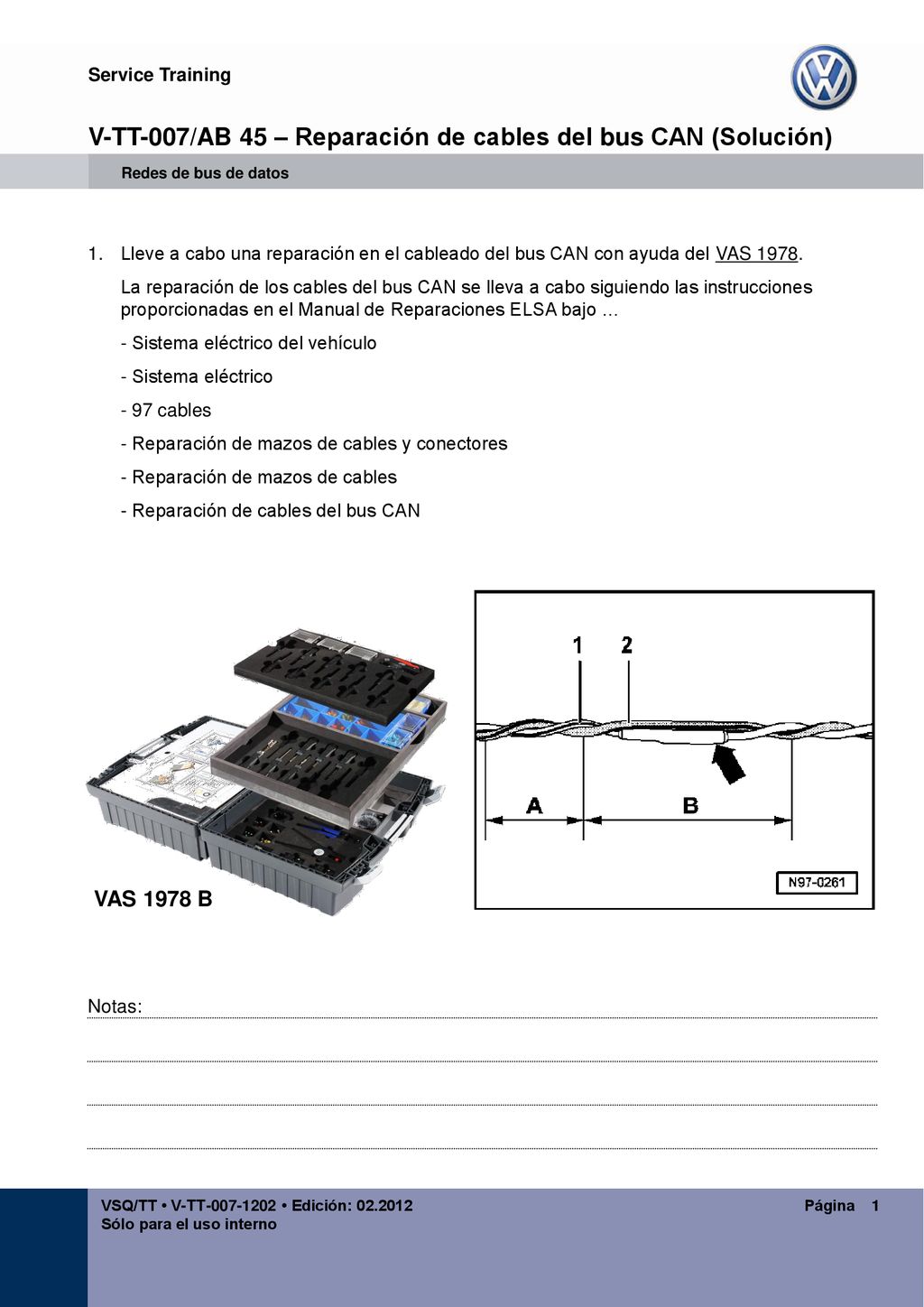

1 V-TT-007/AB 45 – Reparación de cables del bus CAN (Solución)
Redes de bus de datos 1. Lleve a cabo una reparación en el cableado del bus CAN con ayuda del VAS 1978. La reparación de los cables del bus CAN se lleva a cabo siguiendo las instrucciones proporcionadas en el Manual de Reparaciones ELSA bajo … - Sistema eléctrico del vehículo - Sistema eléctrico - 97 cables - Reparación de mazos de cables y conectores - Reparación de mazos de cables - Reparación de cables del bus CAN VAS 1978 B Notas: VSQ/TT • V-TT • Edición:

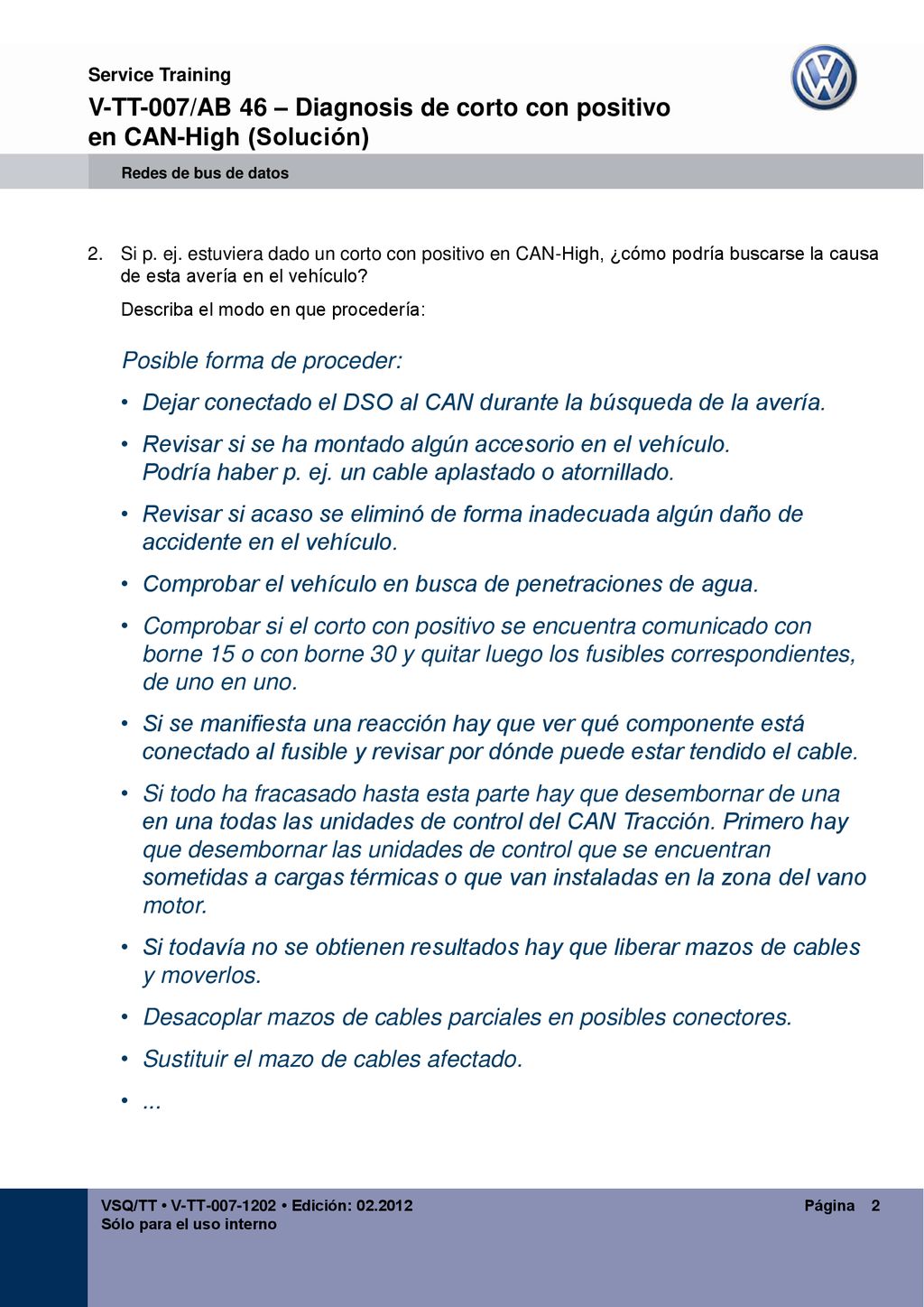

2 V-TT-007/AB 46 – Diagnosis de corto con positivo en CAN-High (Solución)
Redes de bus de datos 2. Si p. ej. estuviera dado un corto con positivo en CAN-High, ¿cómo podría buscarse la causa de esta avería en el vehículo? Describa el modo en que procedería: Posible forma de proceder: Dejar conectado el DSO al CAN durante la búsqueda de la avería. Revisar si se ha montado algún accesorio en el vehículo. Podría haber p. ej. un cable aplastado o atornillado. Revisar si acaso se eliminó de forma inadecuada algún daño de accidente en el vehículo. Comprobar el vehículo en busca de penetraciones de agua. Comprobar si el corto con positivo se encuentra comunicado con borne 15 o con borne 30 y quitar luego los fusibles correspondientes, de uno en uno. Si se manifiesta una reacción hay que ver qué componente está conectado al fusible y revisar por dónde puede estar tendido el cable. Si todo ha fracasado hasta esta parte hay que desembornar de una en una todas las unidades de control del CAN Tracción. Primero hay que desembornar las unidades de control que se encuentran sometidas a cargas térmicas o que van instaladas en la zona del vano motor. Si todavía no se obtienen resultados hay que liberar mazos de cables y moverlos. Desacoplar mazos de cables parciales en posibles conectores. Sustituir el mazo de cables afectado. ... VSQ/TT • V-TT • Edición:

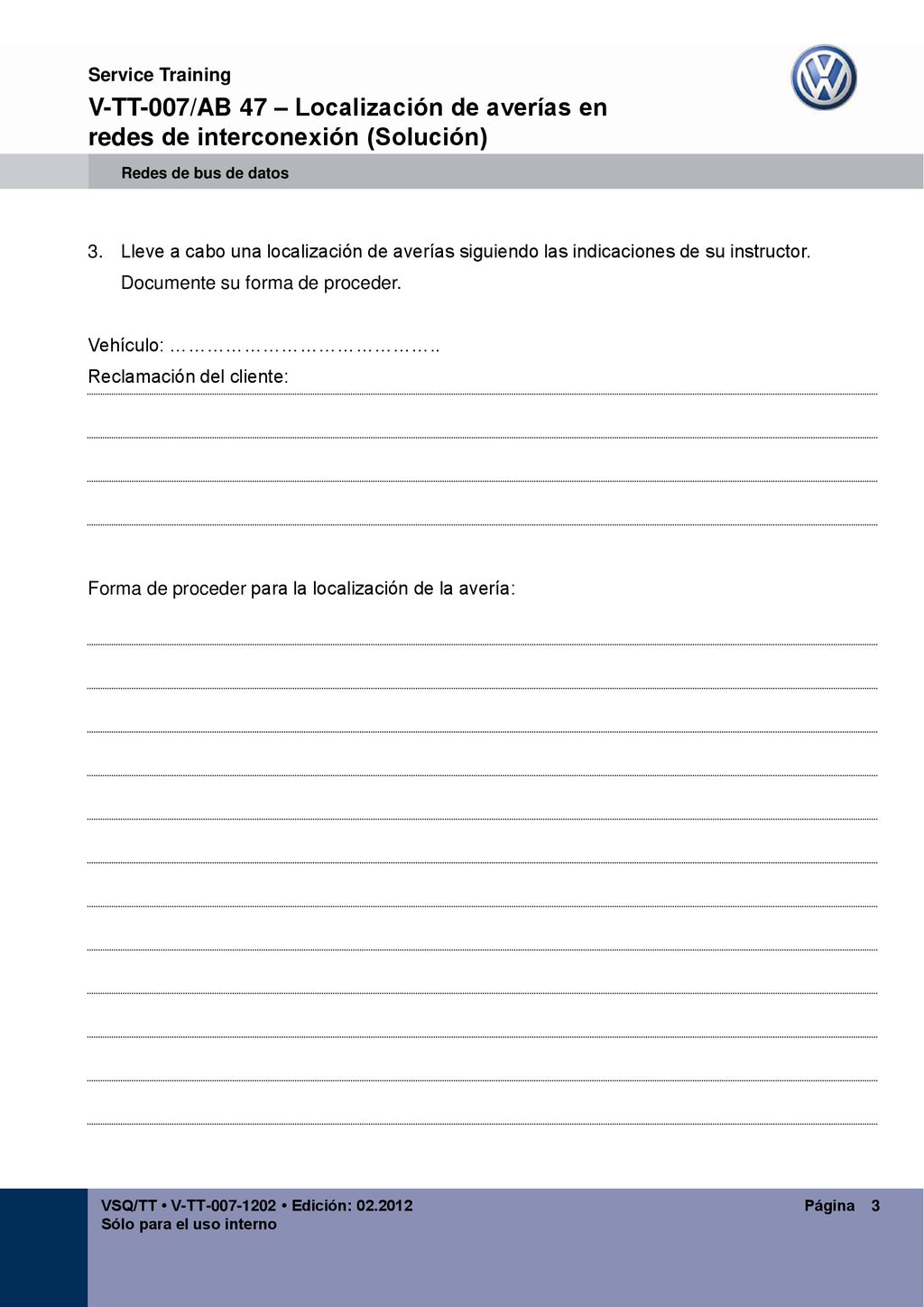

3 V-TT-007/AB 47 – Localización de averías en redes de interconexión (Solución)
Redes de bus de datos 3. Lleve a cabo una localización de averías siguiendo las indicaciones de su instructor. Documente su forma de proceder. Vehículo: …………………………………….. Reclamación del cliente: Forma de proceder para la localización de la avería: VSQ/TT • V-TT • Edición:
