Engranajes Se conoce con el nombre de tren de engranajes al conjunto de dos o más ruedas dentadas que tienen en contacto sus dientes de forma que, cuando.

Presentación del tema: "Engranajes Se conoce con el nombre de tren de engranajes al conjunto de dos o más ruedas dentadas que tienen en contacto sus dientes de forma que, cuando."— Transcripción de la presentación:

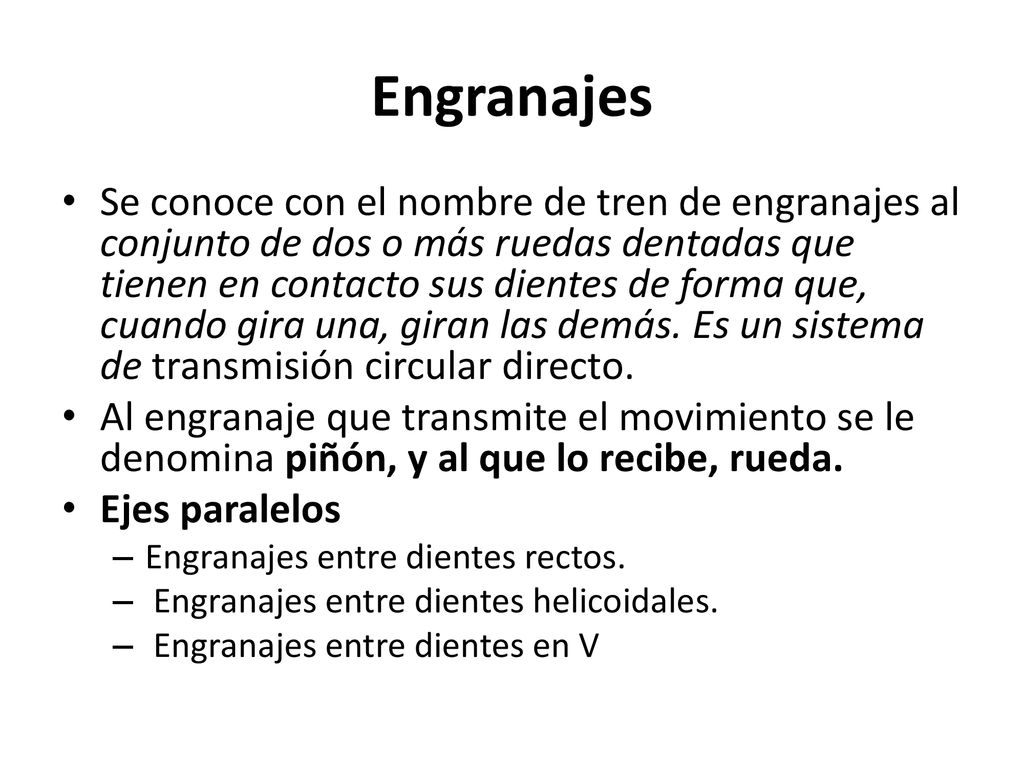

1 Engranajes Se conoce con el nombre de tren de engranajes al conjunto de dos o más ruedas dentadas que tienen en contacto sus dientes de forma que, cuando gira una, giran las demás. Es un sistema de transmisión circular directo. Al engranaje que transmite el movimiento se le denomina piñón, y al que lo recibe, rueda. Ejes paralelos Engranajes entre dientes rectos. Engranajes entre dientes helicoidales. Engranajes entre dientes en V

2 Engranajes Ejes paralelos

3 Engranajes Ejes perpendiculares Transmisión entre ejes que se cortan.
Transmisión entre ejes que se cruzan.

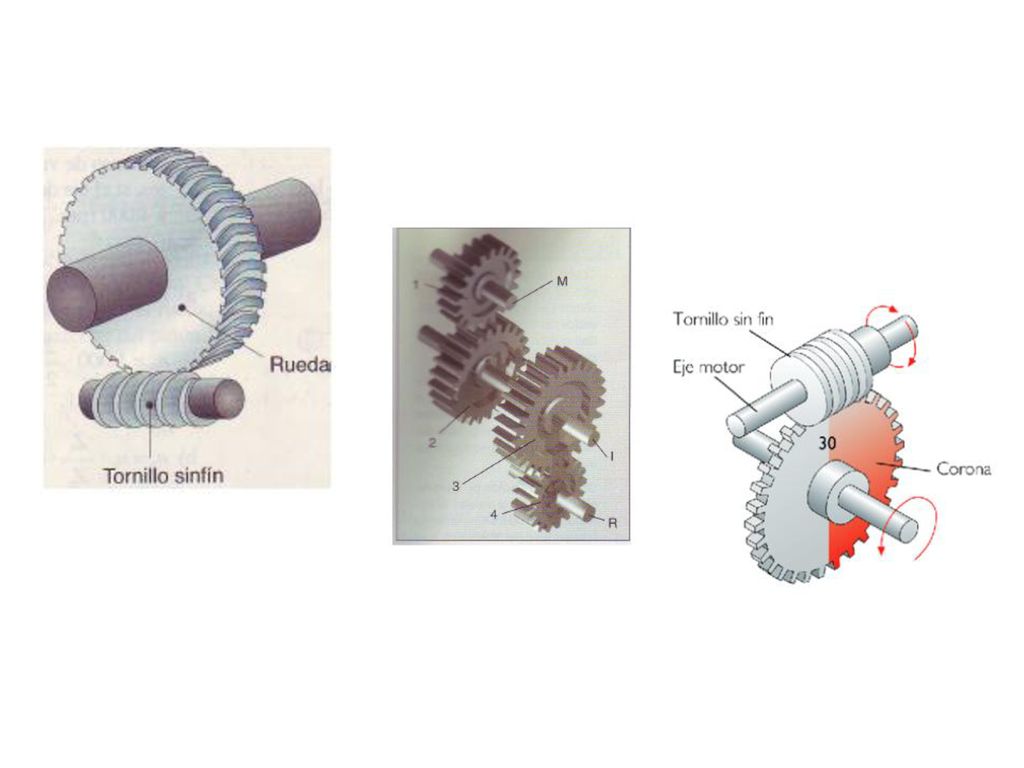

4

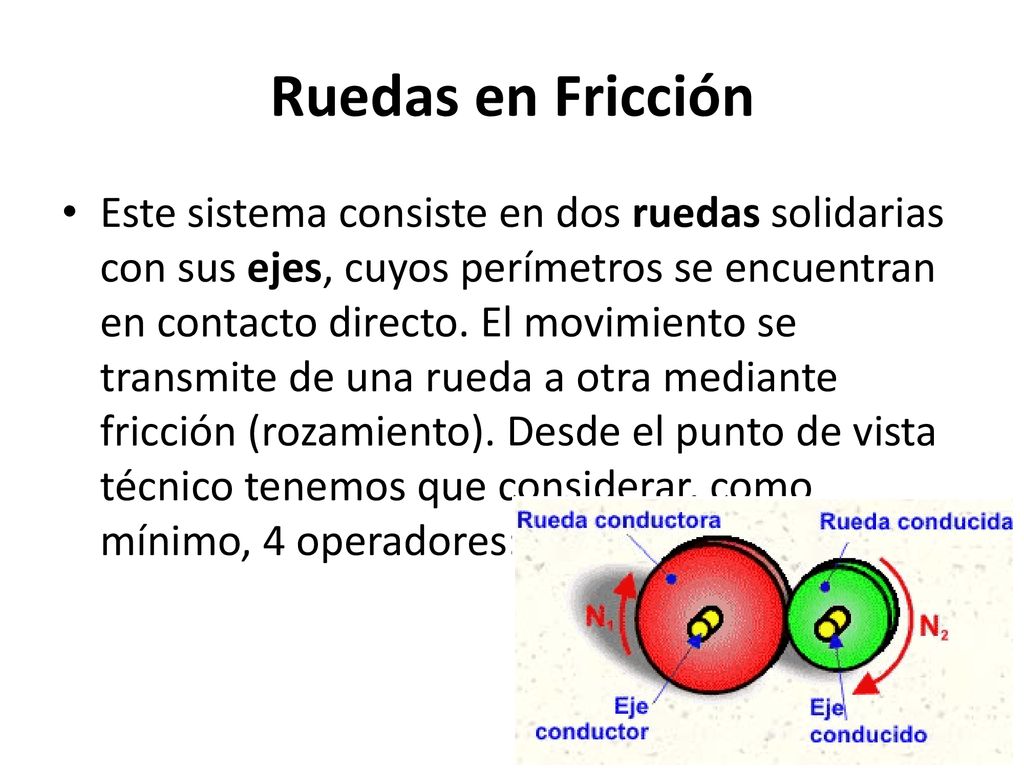

5 Ruedas en Fricción Este sistema consiste en dos ruedas solidarias con sus ejes, cuyos perímetros se encuentran en contacto directo. El movimiento se transmite de una rueda a otra mediante fricción (rozamiento). Desde el punto de vista técnico tenemos que considerar, como mínimo, 4 operadores:

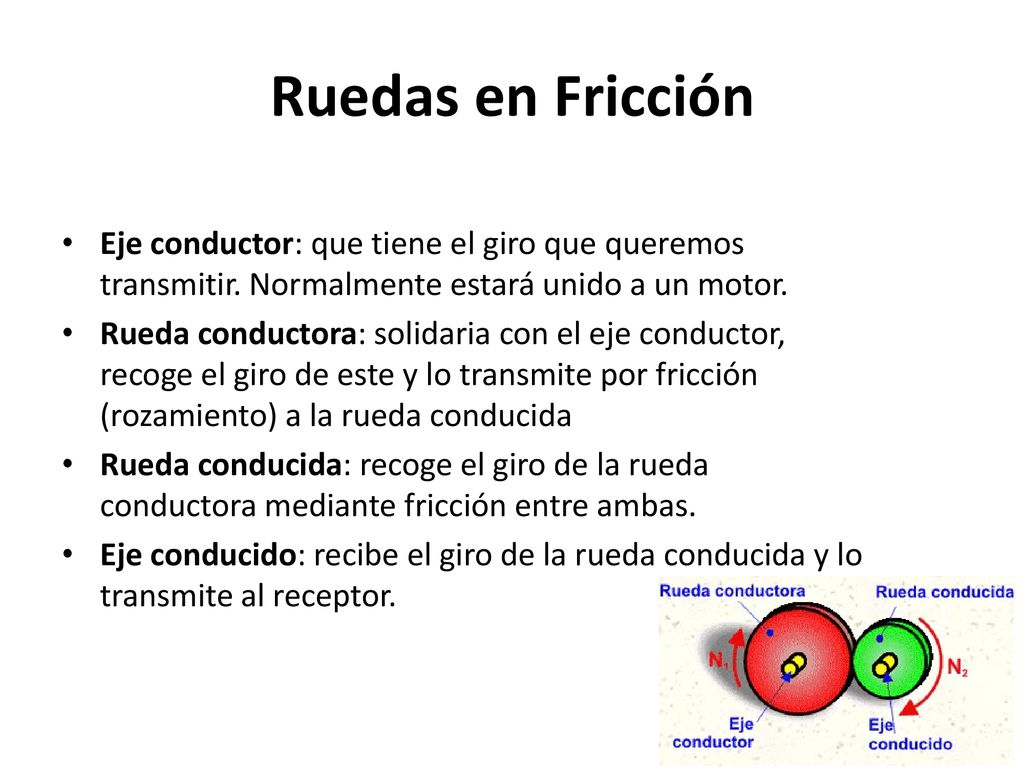

6 Ruedas en Fricción Eje conductor: que tiene el giro que queremos transmitir. Normalmente estará unido a un motor. Rueda conductora: solidaria con el eje conductor, recoge el giro de este y lo transmite por fricción (rozamiento) a la rueda conducida Rueda conducida: recoge el giro de la rueda conductora mediante fricción entre ambas. Eje conducido: recibe el giro de la rueda conducida y lo transmite al receptor.

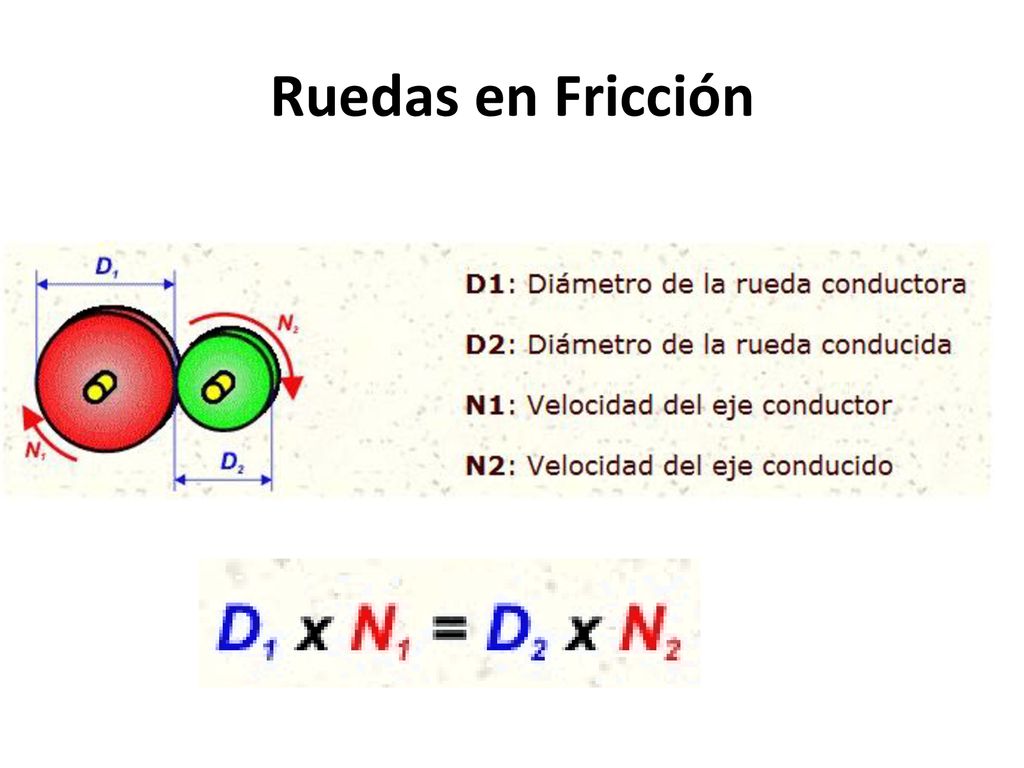

7 Ruedas en Fricción

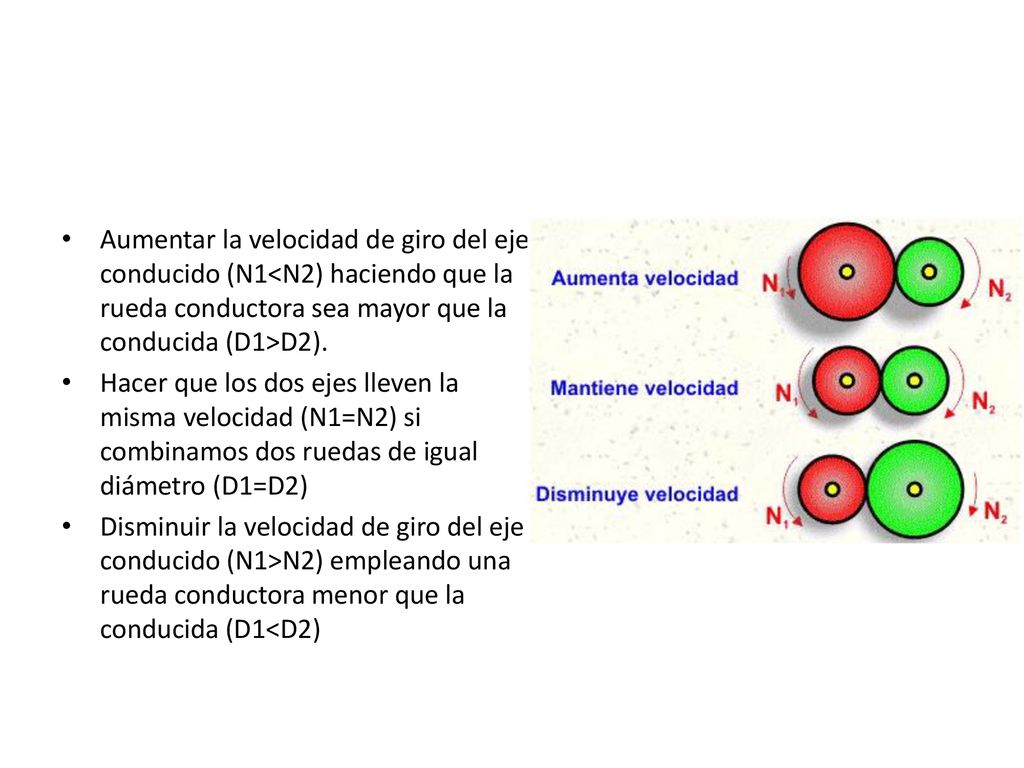

8 Aumentar la velocidad de giro del eje conducido (N1<N2) haciendo que la rueda conductora sea mayor que la conducida (D1>D2). Hacer que los dos ejes lleven la misma velocidad (N1=N2) si combinamos dos ruedas de igual diámetro (D1=D2) Disminuir la velocidad de giro del eje conducido (N1>N2) empleando una rueda conductora menor que la conducida (D1<D2)

9 Debido a las características del acoplamiento entre las ruedas, el sentido de giro de dos ejes consecutivos es contrario, siendo necesario recurrir a una rueda loca si queremos conseguir que ambos giren en el mismo sentido.

10

11

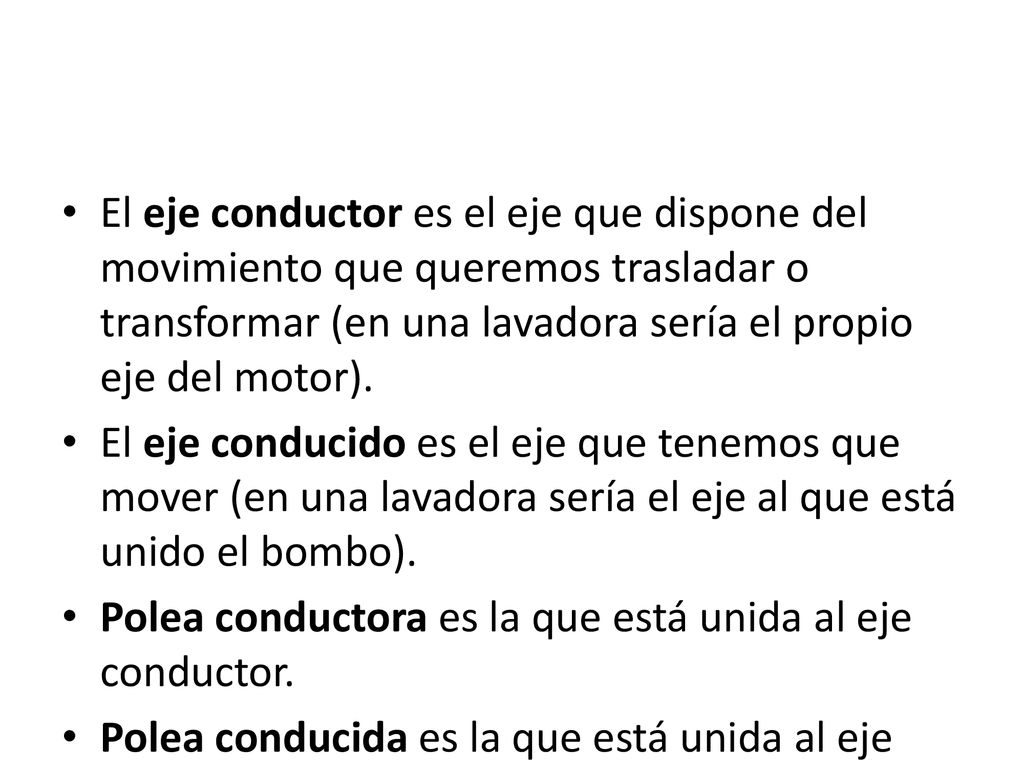

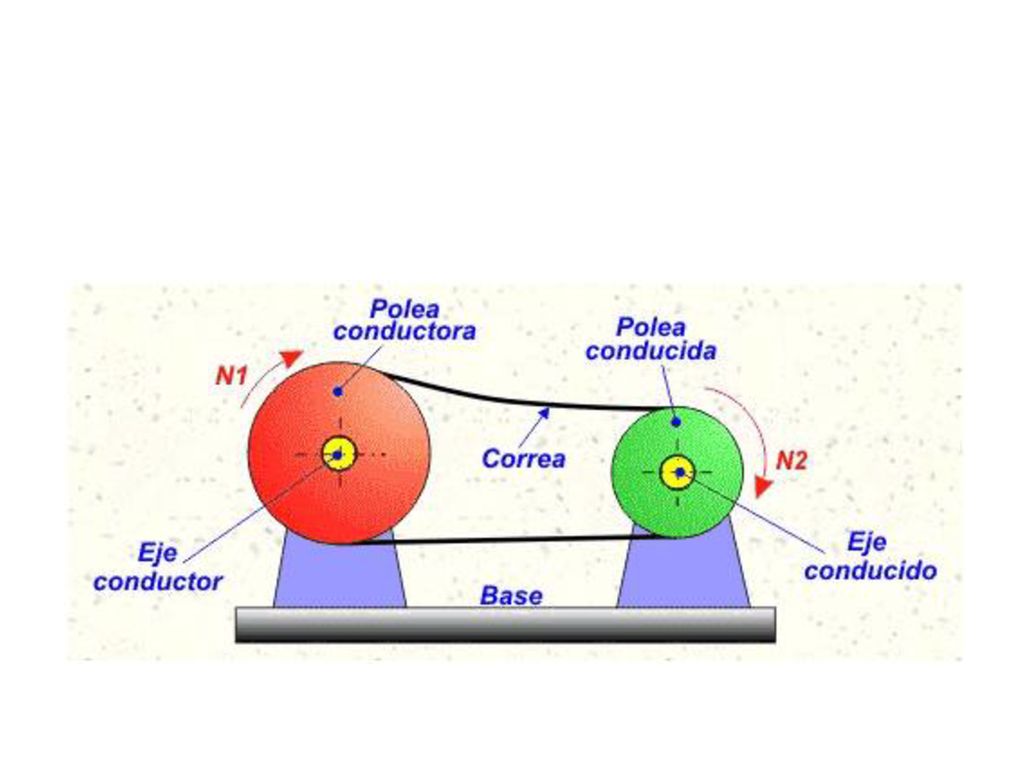

12 El eje conductor es el eje que dispone del movimiento que queremos trasladar o transformar (en una lavadora sería el propio eje del motor). El eje conducido es el eje que tenemos que mover (en una lavadora sería el eje al que está unido el bombo). Polea conductora es la que está unida al eje conductor. Polea conducida es la que está unida al eje conducido.

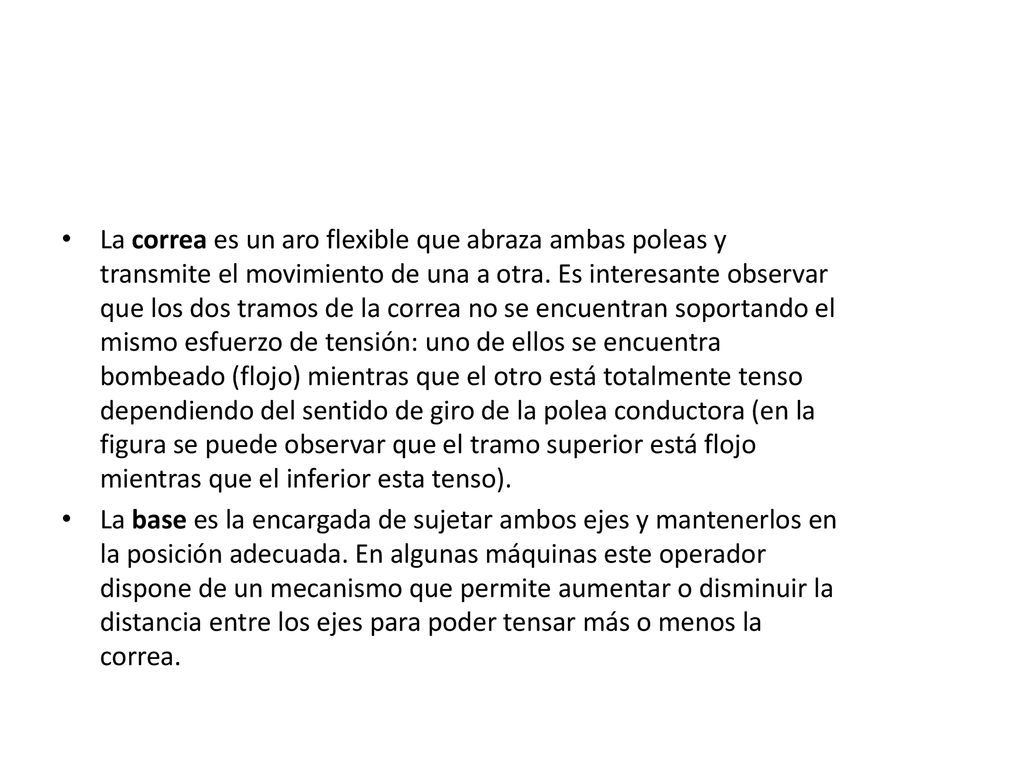

13 La correa es un aro flexible que abraza ambas poleas y transmite el movimiento de una a otra. Es interesante observar que los dos tramos de la correa no se encuentran soportando el mismo esfuerzo de tensión: uno de ellos se encuentra bombeado (flojo) mientras que el otro está totalmente tenso dependiendo del sentido de giro de la polea conductora (en la figura se puede observar que el tramo superior está flojo mientras que el inferior esta tenso). La base es la encargada de sujetar ambos ejes y mantenerlos en la posición adecuada. En algunas máquinas este operador dispone de un mecanismo que permite aumentar o disminuir la distancia entre los ejes para poder tensar más o menos la correa.

14

15

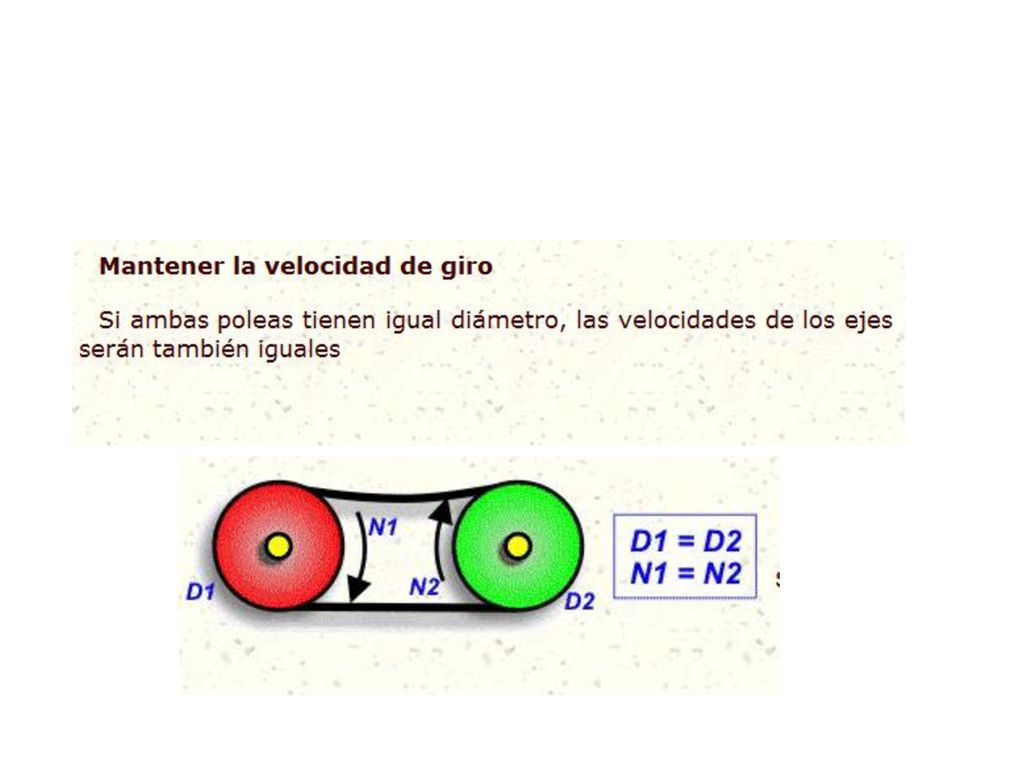

16

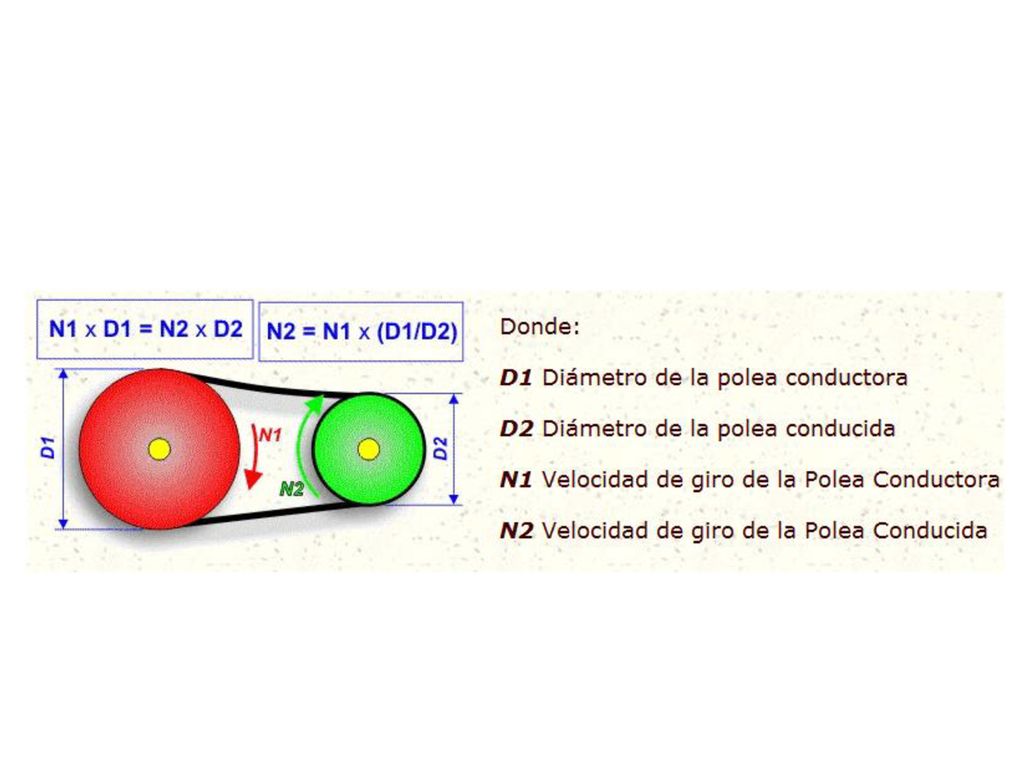

17

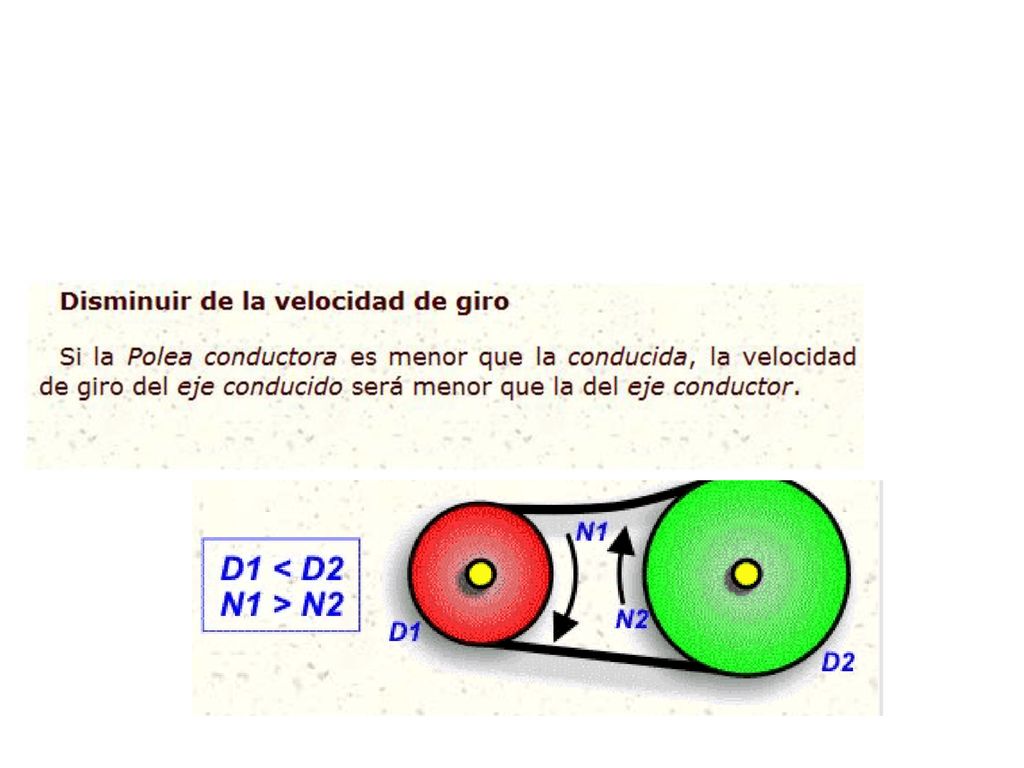

18

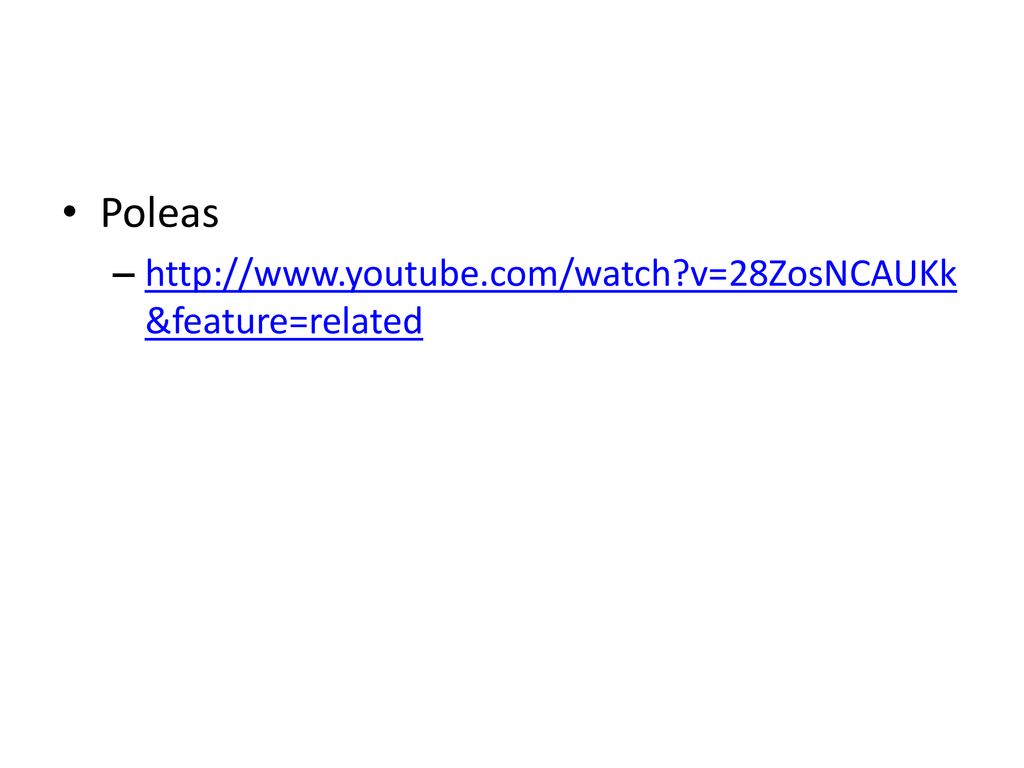

19 Poleas

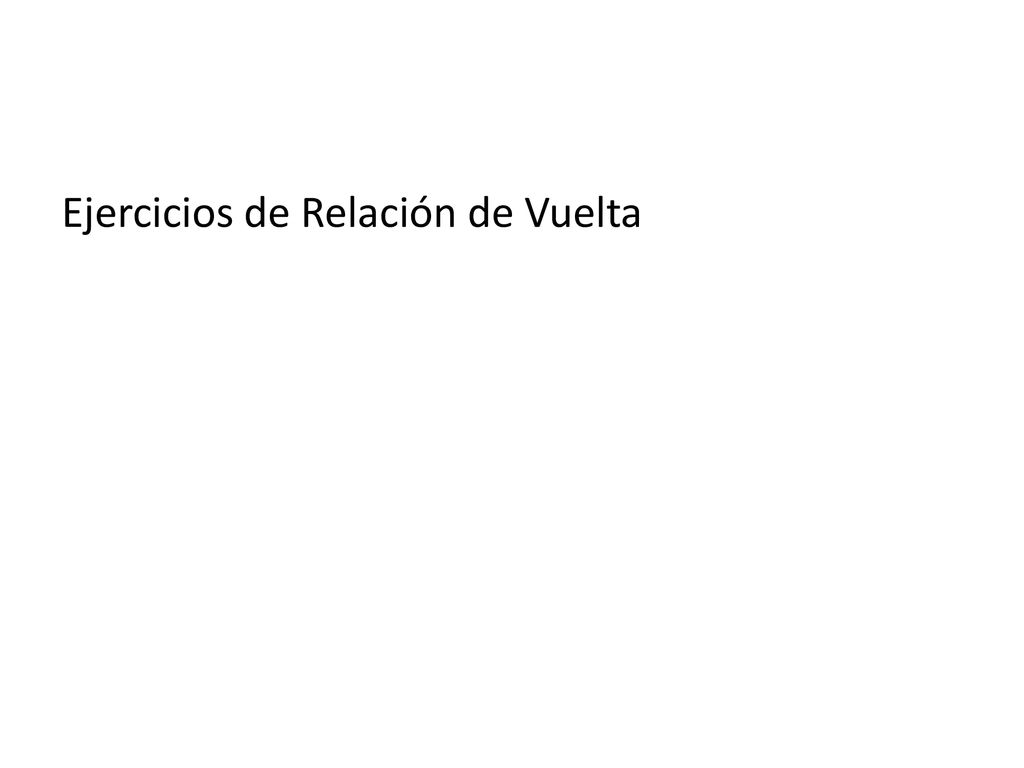

20 Ejercicios de Relación de Vuelta

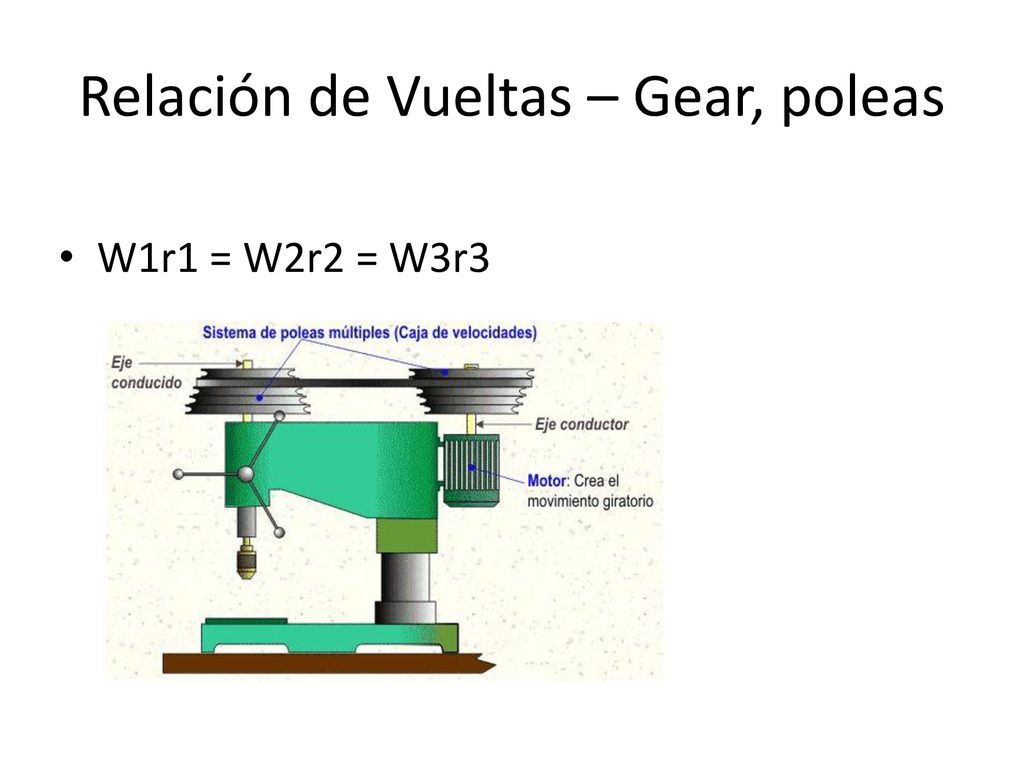

21 Relación de Vueltas – Gear, poleas
W1r1 = W2r2 = W3r3
