CICLO FORMATIVO DE GRADO MEDIO SEGUNDO CURSO
MODULO MONTAJE Y MANTENIMIENTO MECÁNICO PROFESOR: JOSE ANTONIO ROBLES
2
CADENAS CINEMATICAS Y RELACION DE TRANSMISION
Cadena cinemática Es un ensamble de eslabones y juntas interconectados de modo que proporcionen un movimiento de salida controlado en respuesta a un movimiento de entrada proporcionado "Relación de Transmisión" es el cociente entre la velocidad angular de salida (velocidad de la rueda conducida) y la de entrada (velocidad de la rueda conductora):
3
Relación de transmisión
LAS POLEAS Reducción y multiplicación del movimiento. D2 D1 Relación de transmisión R.T. =D1/D2 = n2/n1 D1= diámetro polea motriz D2= diámetro polea conducida n1 = velocidad polea motriz n2 = velocidad polea conducida A B
4
Relación de transmisión
ENGRANAJES RECTOS Relación de transmisión R.T. = Z1/Z2 = n2/n1 Z1 = nº dientes del engranaje motor Z2 = nº dientes del engranaje salida n1 = velocidad engranaje motor n2 = velocidad engranaje salida
5
ACTIVIDAD Observa el siguiente dibujo y di si se trata de una transmisión que aumenta o reduce la velocidad, justificando la respuesta. Calcula el número de revoluciones por minuto de la rueda arrastrada. Si la rueda motriz gira en el sentido de las agujas del reloj, ¿en qué sentido girará la rueda arrastrada?
6
Sentido contrario a las agujas del reloj
SOLUCIÓN Reduce velocidad Sentido contrario a las agujas del reloj
9
TRANSMISION SIMPLE ENGRANAJES
10
TRANSMISION COMPUESTA POLEAS
12
TRANSMISION COMPUESTA ENGRANAJES
15
SOLUCIÓN
16
400 rpm B Se transmite el movimiento entre dos poleas A y B, por medio de una correa: la polea A tiene 320 mm de diametro y gira a 160 r/m; la polea B debe girar a 400 r/m. calcular el diametro de esta última A 320mm 160rpm
17
SOLUCIÓN
18

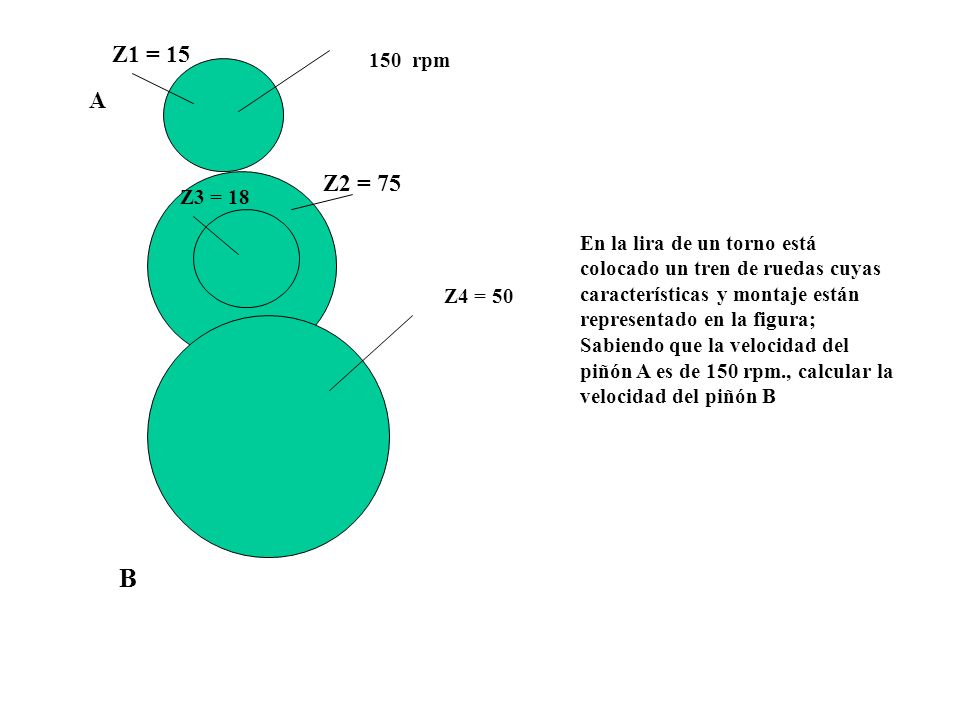

Z1 = 15 150 rpm A Z2 = 75 Z3 = 18 En la lira de un torno está colocado un tren de ruedas cuyas características y montaje están representado en la figura; Sabiendo que la velocidad del piñón A es de 150 rpm., calcular la velocidad del piñón B Z4 = 50 B
19
SOLUCIÓN
