¿Qué sabes de …? El plano inclinado El tornillo La rueda La palanca Aplicación de la palanca y la rueda La polea Mecanismos Características de los movimientos Mecanismos de transmisión Mecanismos de transformación El tren cremallera Taladro de sobremesa

3 Sumario Máquinas simples El plano inclinado El tornillo La rueda
La palanca. La polea Mecanismos La relación de transmisión. Transmisión y transformación. Aplicaciones.

4 ¿Qué sabes de…? Para subir una caja a una cierta altura, ¿qué crees que costará más trabajo, hacerlo directamente o a través de una rampa? ¿Cómo giran las agujas del reloj de izquierda a derecha o de derecha a izquierda? ¿Conoces algún mecanismo que transforme un movimiento circular en lineal? ¿Cómo se llama la relación que hay entre el movimiento de los diferentes engranajes de un mecanismo? Cuanto mayor número de dientes tenga una rueda dentada, ¿girará más rápidamente o menos?

5 Plano inclinado Cuanto más inclinada sea la rampa más se reduce el esfuerzo, pero mayor será la distancia que habrá que recorrer.

6 El tornillo El tornillo de Arquímedes.

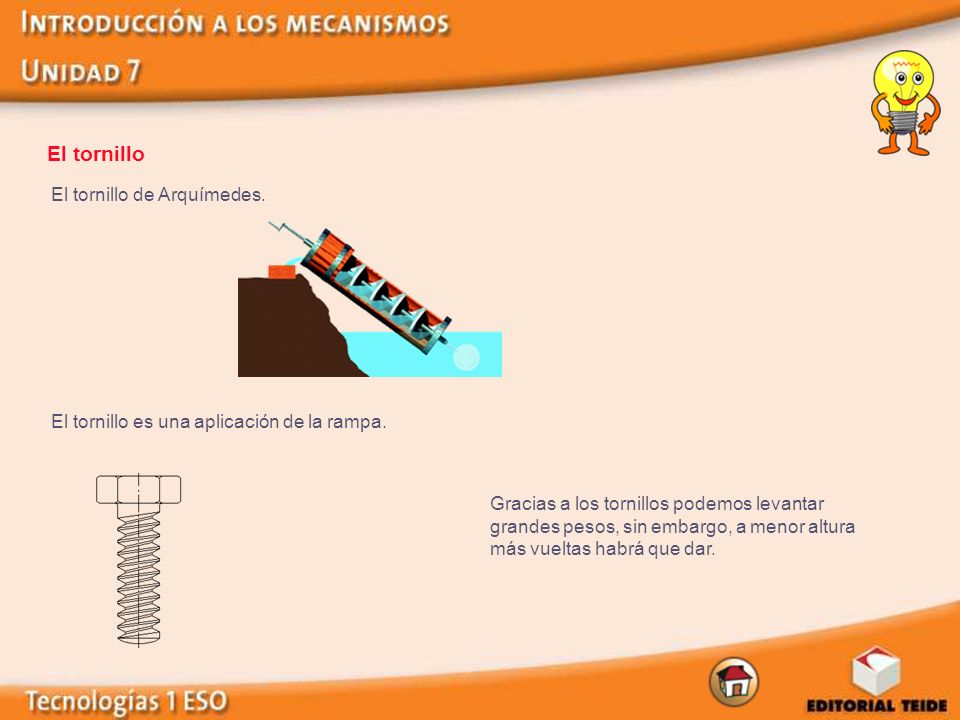

El tornillo es una aplicación de la rampa. Gracias a los tornillos podemos levantar grandes pesos, sin embargo, a menor altura más vueltas habrá que dar.

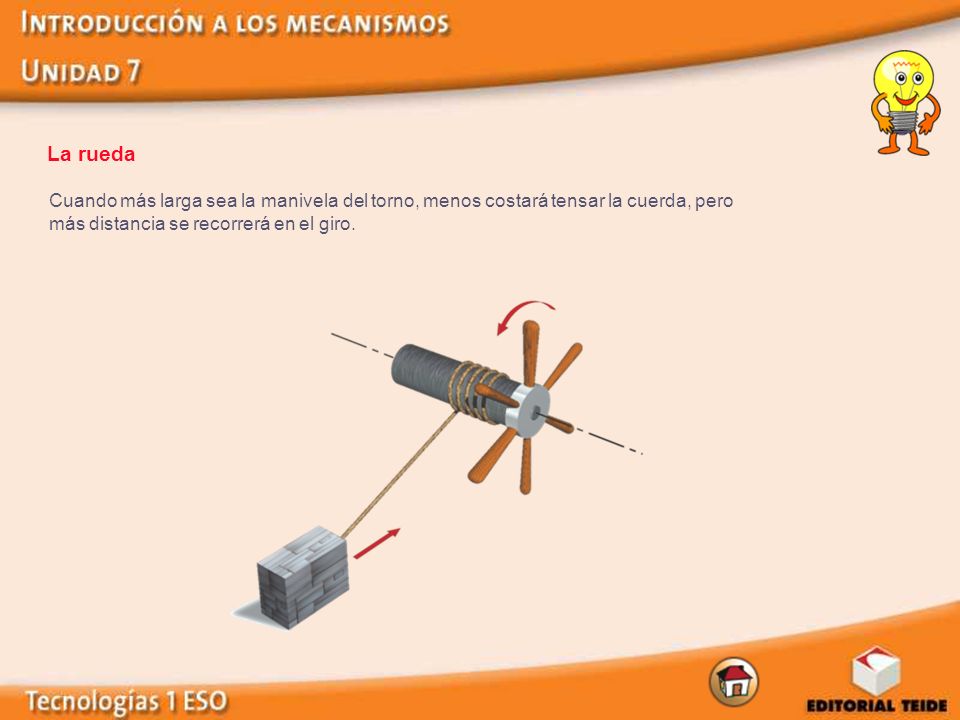

7 La rueda Cuando más larga sea la manivela del torno, menos costará tensar la cuerda, pero más distancia se recorrerá en el giro.

8 La palanca Cuando más largo sea el brazo donde se hace la fuerza, menos fuerza se deberá hacer, pero más recorrido habrá.

9 Ampliación de la palanca y la rueda
El torno: una aplicación de la rueda La palanca Prensa de aceite de oliva.

10 La polea La polea nos facilita el levantamiento de pesos.

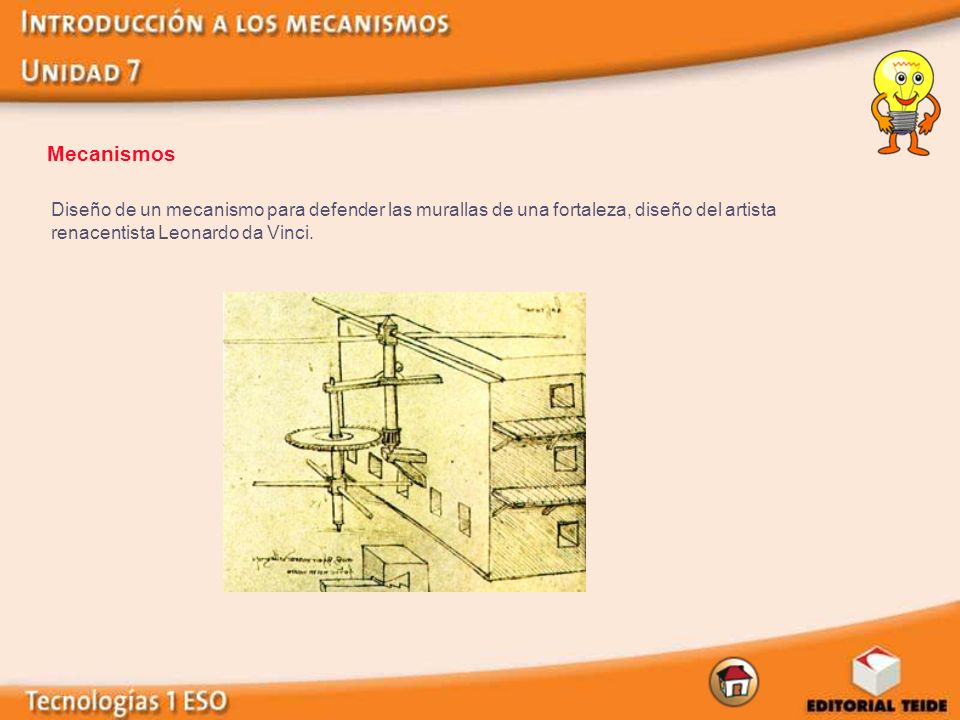

11 Mecanismos Diseño de un mecanismo para defender las murallas de una fortaleza, diseño del artista renacentista Leonardo da Vinci.

12 Características de los movimientos
Imagina que la caja de la figura contiene un mecanismo que transmite el movimiento desde la manivela hasta el eje de salida. ¿Qué puedes decir respecto a…? a) Su velocidad. b) El ángulo del eje de giro. c) Su sentido de giro. d) El tipo de movimiento. e) ¿Se trata de un mecanismo reductor de la velocidad o multiplicador? Calcula la relación de transmisión.

13 Mecanismos de transmisión
Poleas y correas Engranajes rectos Correa de transmisión Polea arrastrada Engranajes cónicos Polea motriz Tornillo sin fin Rueda Cadenas Cadena Tornillo Piñón (rueda motriz) Rueda arrastrada

14 Mecanismos de transformación
Piñón-cremallera Leva Biela-manivela

15 El tren cremallera Algunos mecanismos transforman el movimiento circular en lineal.

16 El taladro de sobremesa
Sistema de poleas múltiples (Caja de velocidades) Eje conducido Eje conductor Motor: Crea el movimiento giratorio Taladro de sobremesa.
