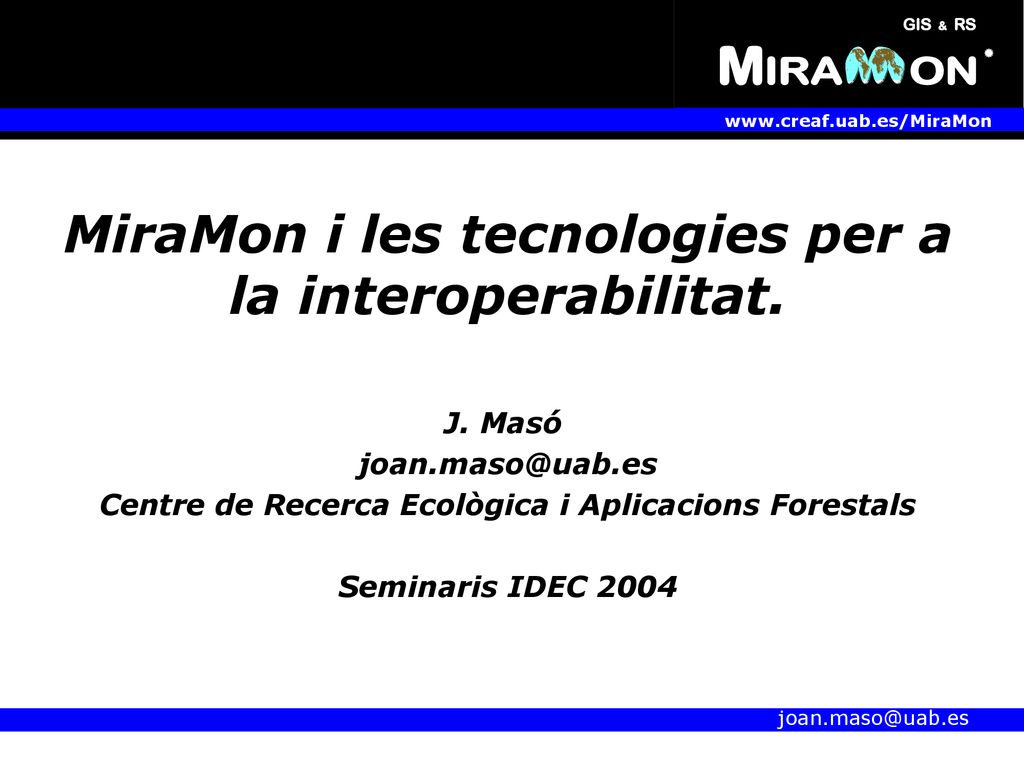

1 MiraMon i les tecnologies per a la interoperabilitat.
J. Masó  Centre de Recerca Ecològica i Aplicacions Forestals Seminaris IDEC 2004

2 Open GIS Consortium (OGC)

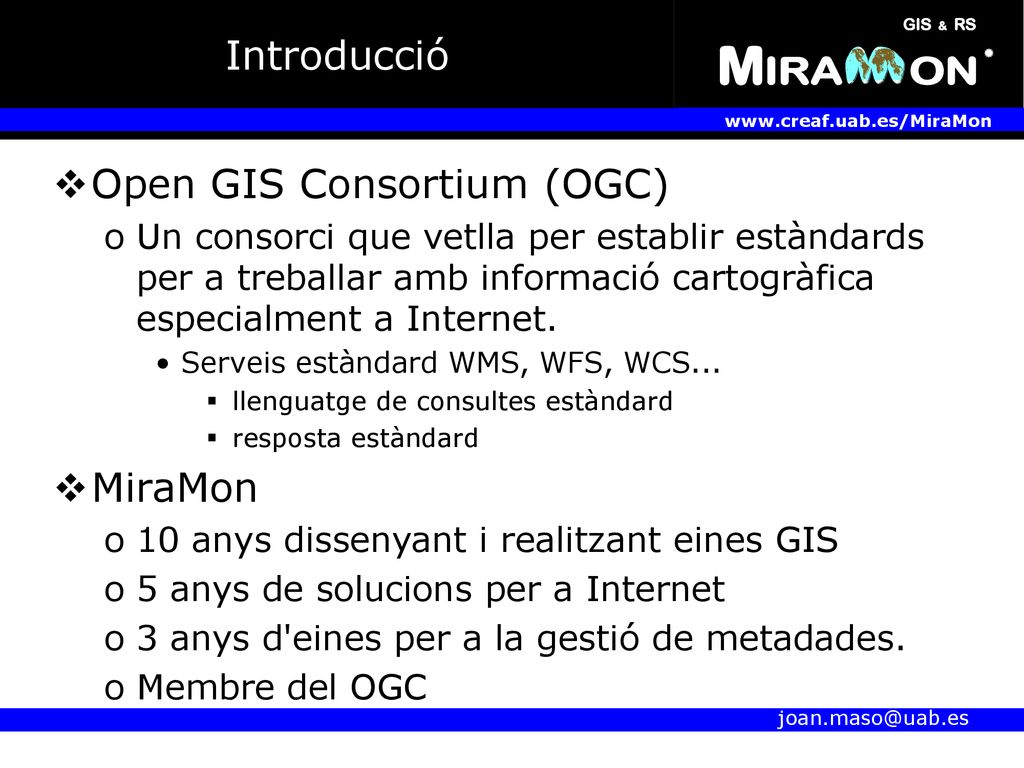

Introducció Open GIS Consortium (OGC) Un consorci que vetlla per establir estàndards per a treballar amb informació cartogràfica especialment a Internet. Serveis estàndard WMS, WFS, WCS... llenguatge de consultes estàndard resposta estàndard MiraMon 10 anys dissenyant i realitzant eines GIS 5 anys de solucions per a Internet 3 anys d'eines per a la gestió de metadades. Membre del OGC

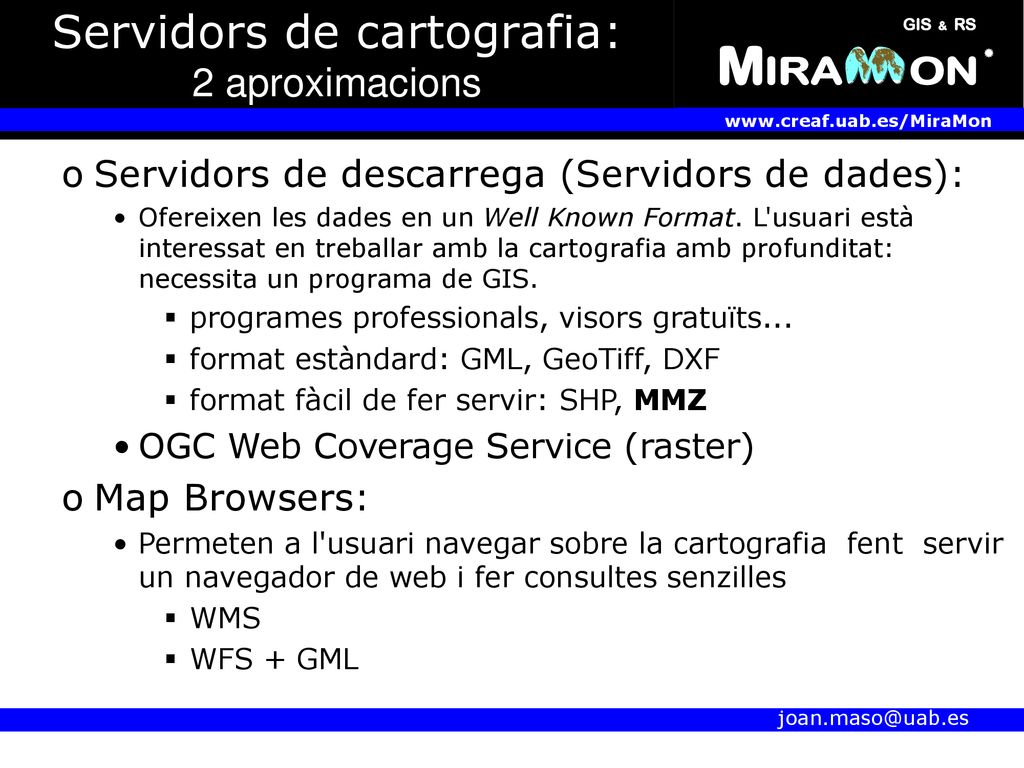

3 Servidors de cartografia: 2 aproximacions
Servidors de descarrega (Servidors de dades): Ofereixen les dades en un Well Known Format. L'usuari està interessat en treballar amb la cartografia amb profunditat: necessita un programa de GIS. programes professionals, visors gratuïts... format estàndard: GML, GeoTiff, DXF format fàcil de fer servir: SHP, MMZ OGC Web Coverage Service (raster) Map Browsers: Permeten a l'usuari navegar sobre la cartografia fent servir un navegador de web i fer consultes senzilles WMS WFS + GML

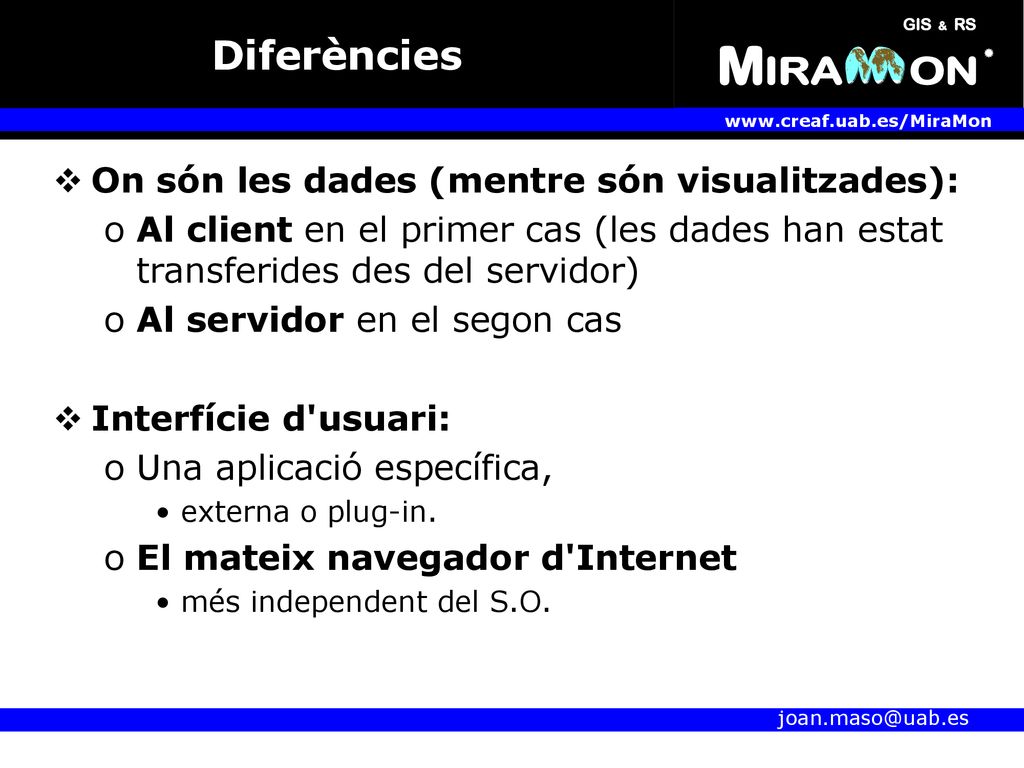

4 Diferències On són les dades (mentre són visualitzades):
Al client en el primer cas (les dades han estat transferides des del servidor) Al servidor en el segon cas Interfície d'usuari: Una aplicació específica, externa o plug-in. El mateix navegador d'Internet més independent del S.O.

5 Servidors de descarrega (Servidors de Dades)

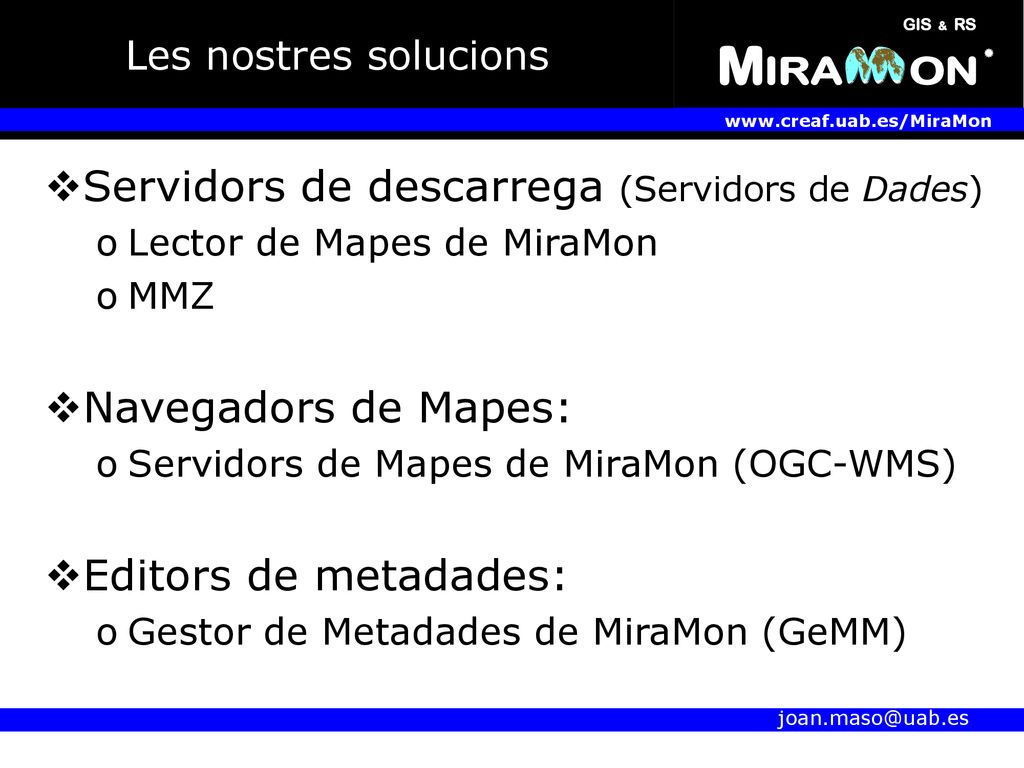

Les nostres solucions Servidors de descarrega (Servidors de Dades) Lector de Mapes de MiraMon MMZ Navegadors de Mapes: Servidors de Mapes de MiraMon (OGC-WMS) Editors de metadades: Gestor de Metadades de MiraMon (GeMM)

6 MiraMon Lector de Mapes MiraMon per a Internet

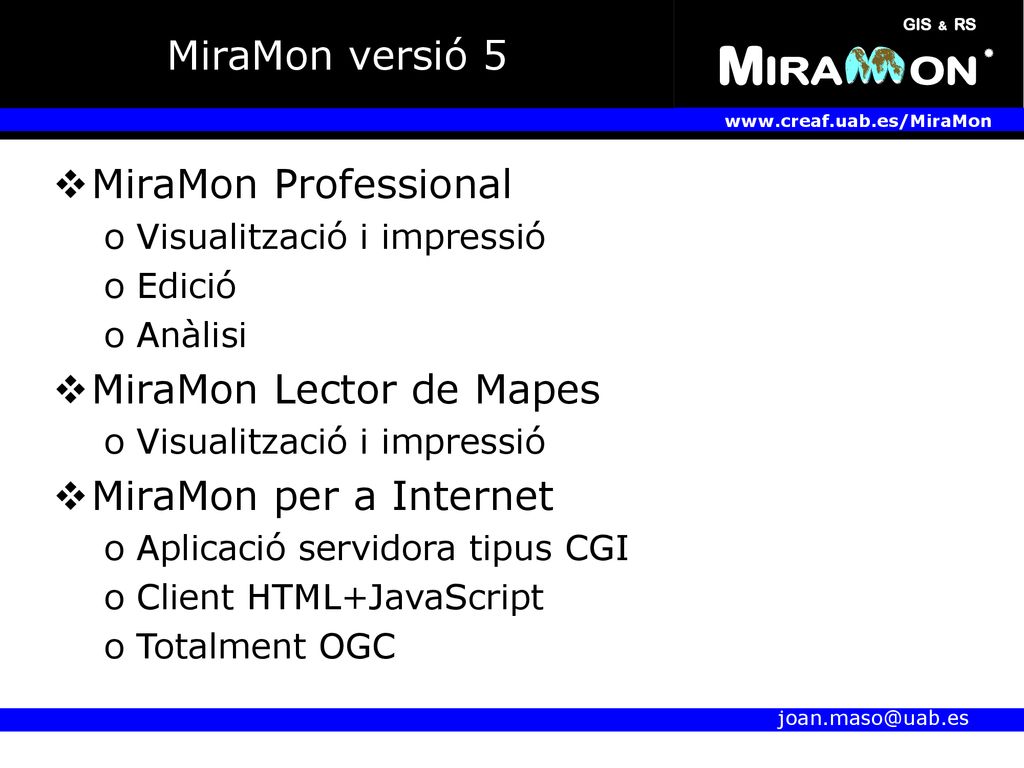

MiraMon versió 5 MiraMon Professional Visualització i impressió Edició Anàlisi MiraMon Lector de Mapes MiraMon per a Internet Aplicació servidora tipus CGI Client HTML+JavaScript Totalment OGC

7 Publicar per al Lector de Mapes de MiraMon

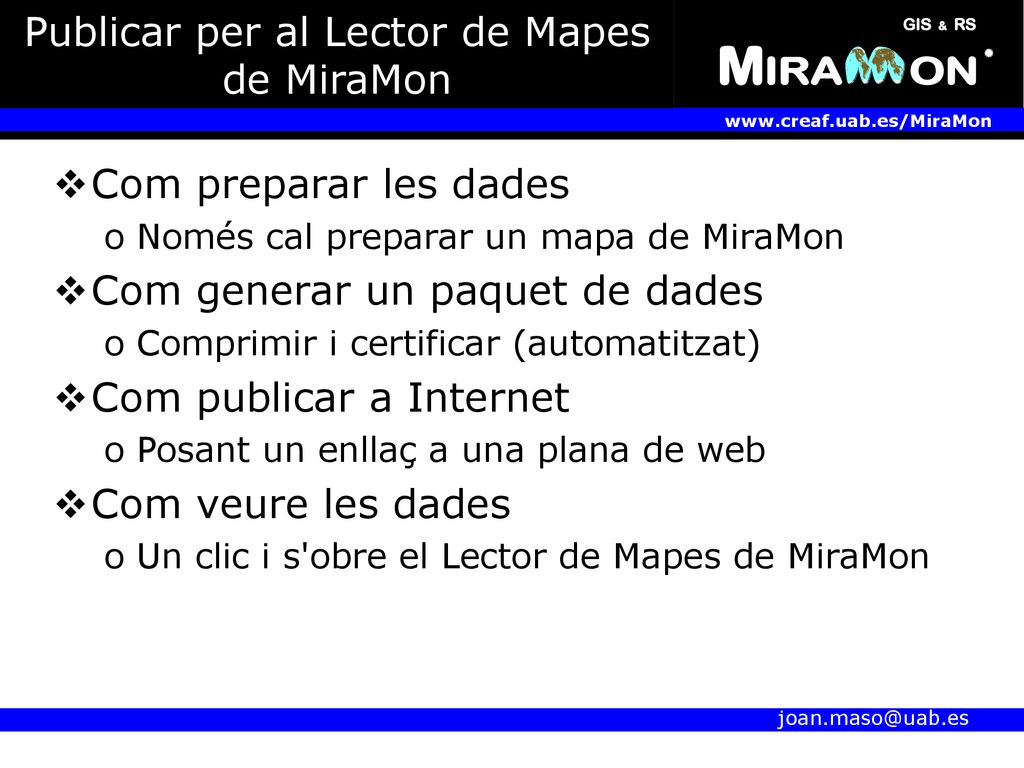

Com preparar les dades Només cal preparar un mapa de MiraMon Com generar un paquet de dades Comprimir i certificar (automatitzat) Com publicar a Internet Posant un enllaç a una plana de web Com veure les dades Un clic i s'obre el Lector de Mapes de MiraMon

8 Importar dels dades a MiraMon (si necessari)

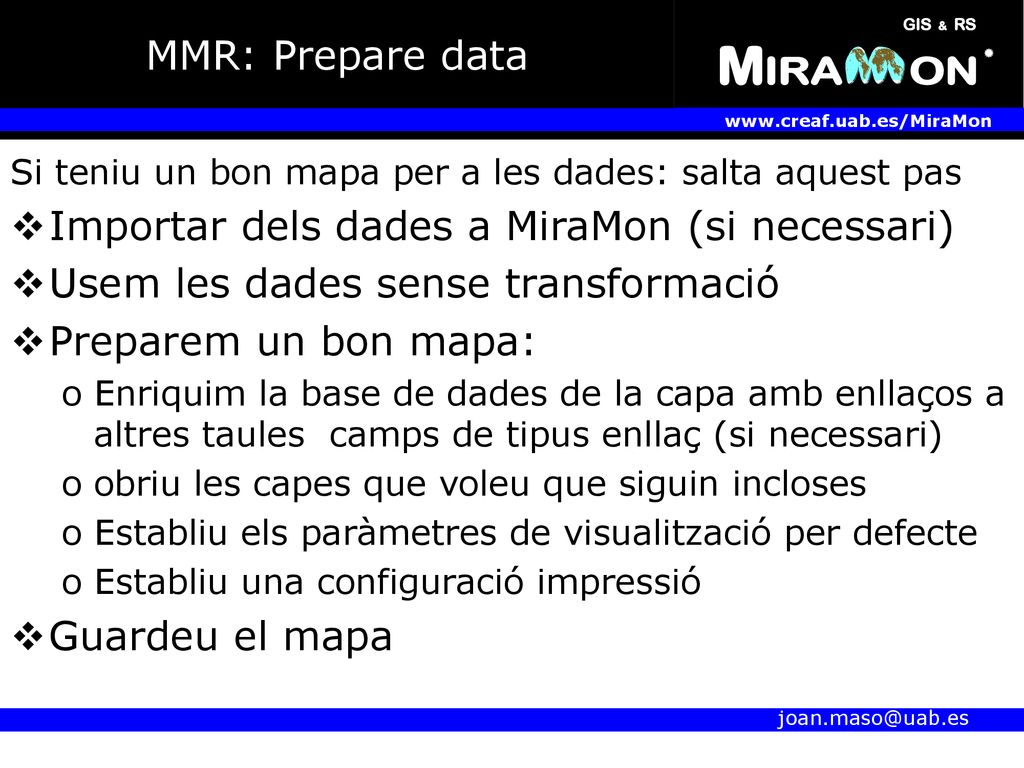

MMR: Prepare data Si teniu un bon mapa per a les dades: salta aquest pas Importar dels dades a MiraMon (si necessari) Usem les dades sense transformació Preparem un bon mapa: Enriquim la base de dades de la capa amb enllaços a altres taules camps de tipus enllaç (si necessari) obriu les capes que voleu que siguin incloses Establiu els paràmetres de visualització per defecte Establiu una configuració impressió Guardeu el mapa

9 Són generats automàticament
MMR: Creació d'un MMZ Són fitxers comprimits que inclouen tots els fitxers relacionats amb el mapa en un sol fitxer. Són generats automàticament Han de certificar per a que puguin ser llegits amb el lector de mapes de MiraMon. Això té un cost 10 certificacions de mapes llicència il·limitada de certificador Integritat garantida Autoria certificada

10 Es crea un simple hiperlink al MMZ dins d'una pàgina HTML.

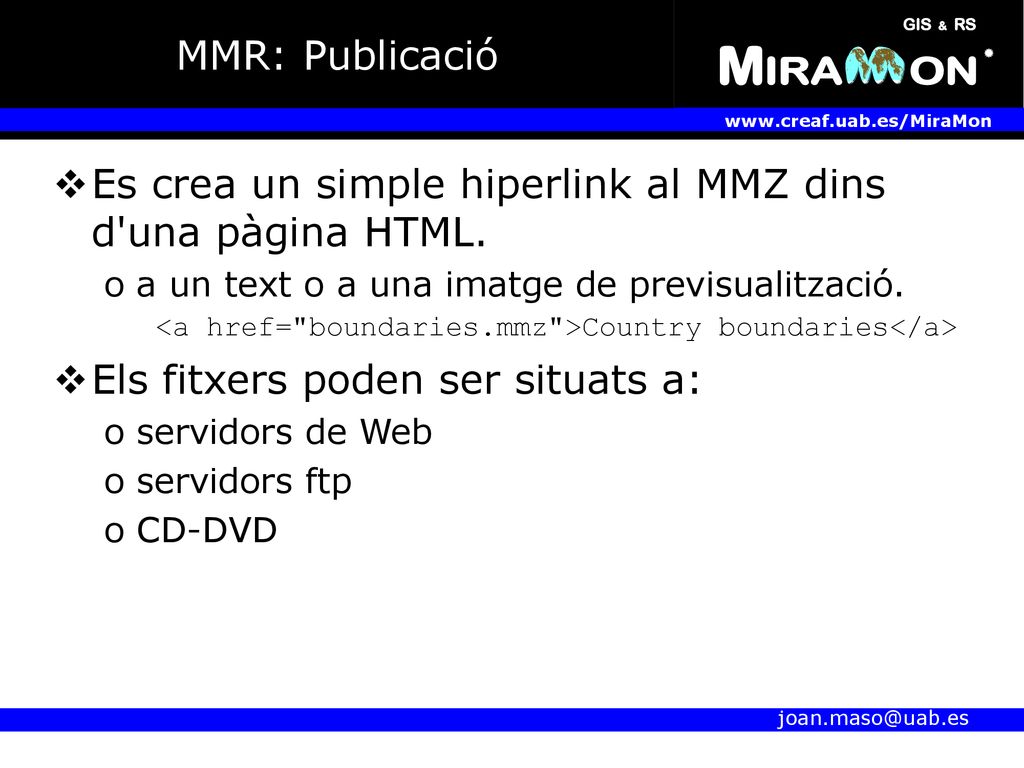

MMR: Publicació Es crea un simple hiperlink al MMZ dins d'una pàgina HTML. a un text o a una imatge de previsualització. <a href="boundaries.mmz">Country boundaries</a> Els fitxers poden ser situats a: servidors de Web servidors ftp CD-DVD

11 MiraMon lector de mapes

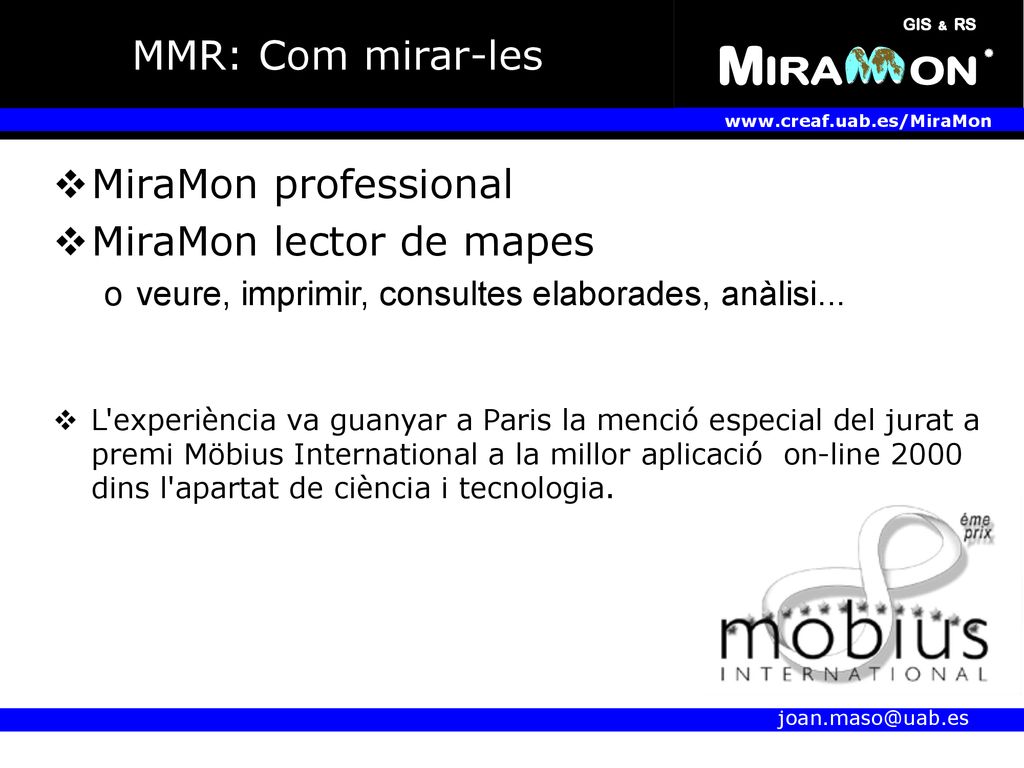

MMR: Com mirar-les MiraMon professional MiraMon lector de mapes veure, imprimir, consultes elaborades, anàlisi... L'experiència va guanyar a Paris la menció especial del jurat a premi Möbius International a la millor aplicació on-line 2000 dins l'apartat de ciència i tecnologia.

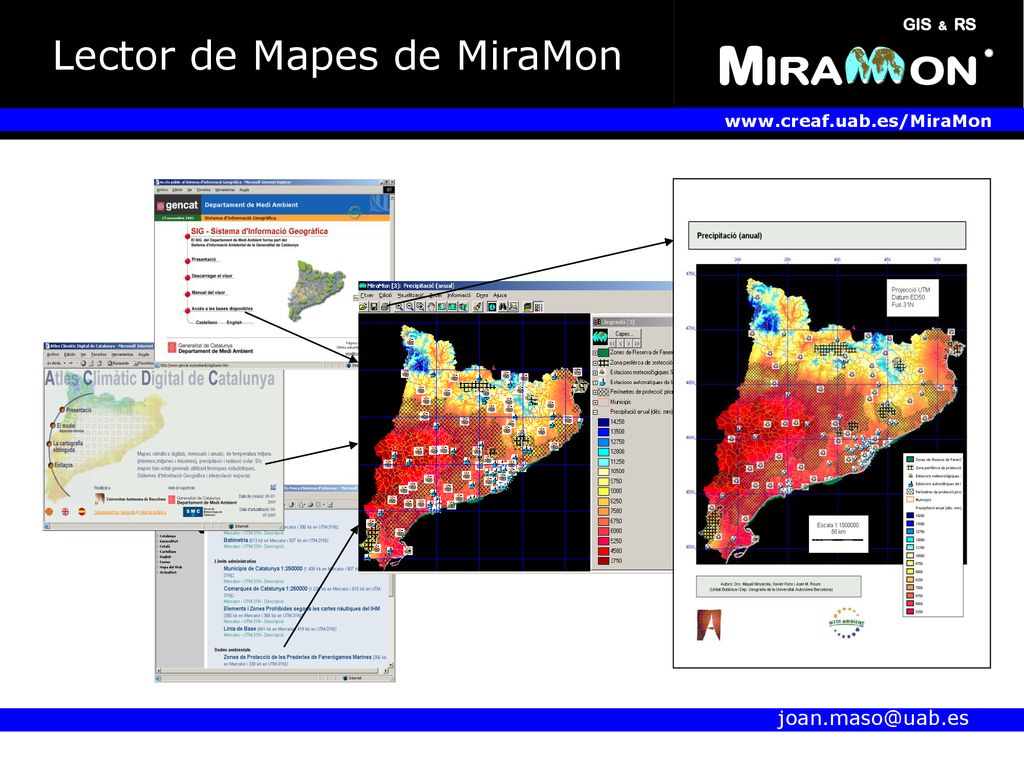

12 Lector de Mapes de MiraMon

13 MiraMon per Internet OGC-WMS

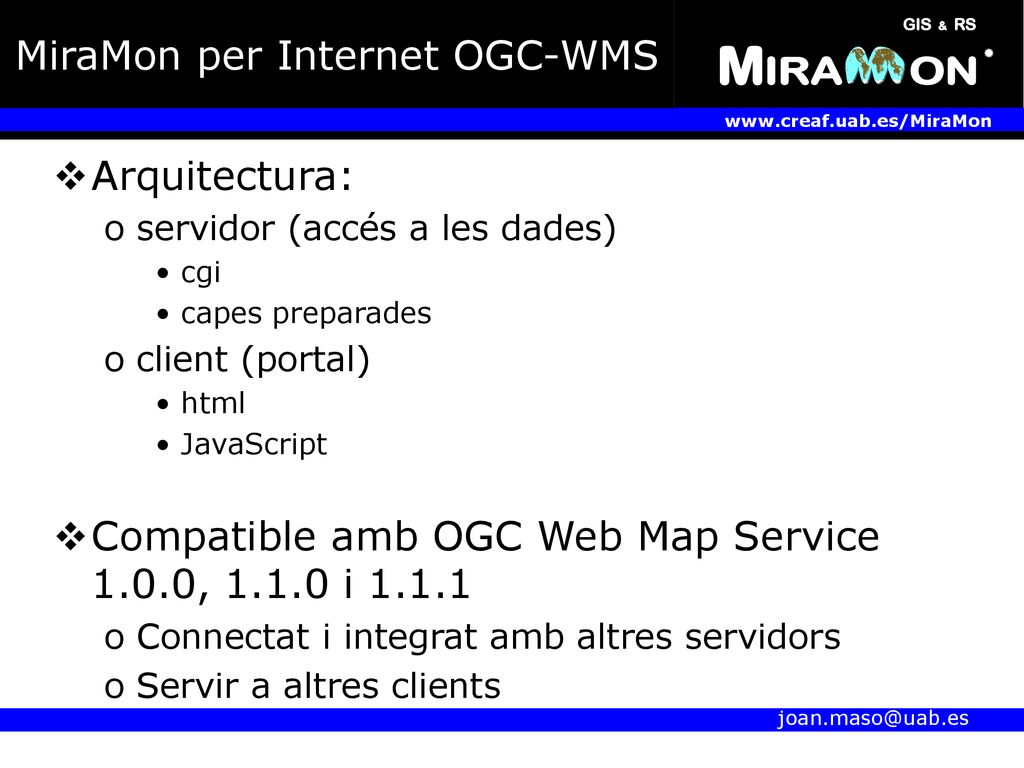

Arquitectura: servidor (accés a les dades) cgi capes preparades client (portal) html JavaScript Compatible amb OGC Web Map Service 1.0.0, i 1.1.1 Connectat i integrat amb altres servidors Servir a altres clients

14 MiraMon per Internet OGC-WMS

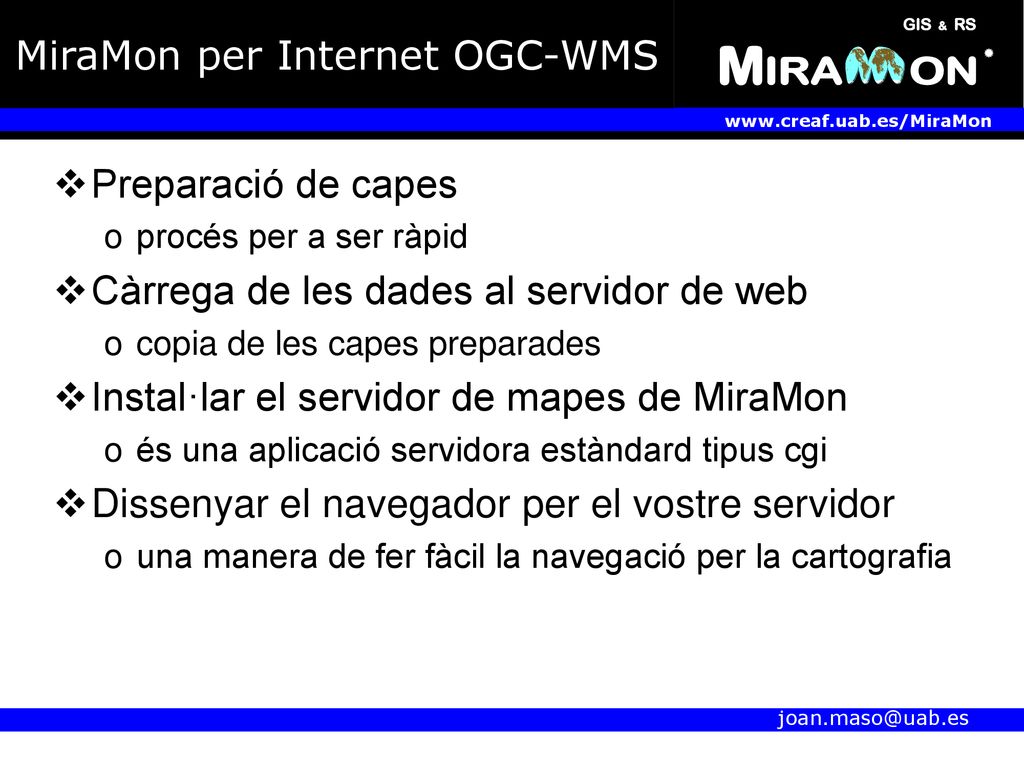

Preparació de capes procés per a ser ràpid Càrrega de les dades al servidor de web copia de les capes preparades Instal·lar el servidor de mapes de MiraMon és una aplicació servidora estàndard tipus cgi Dissenyar el navegador per el vostre servidor una manera de fer fàcil la navegació per la cartografia

15 MMS-WMS: Preparació de les capes

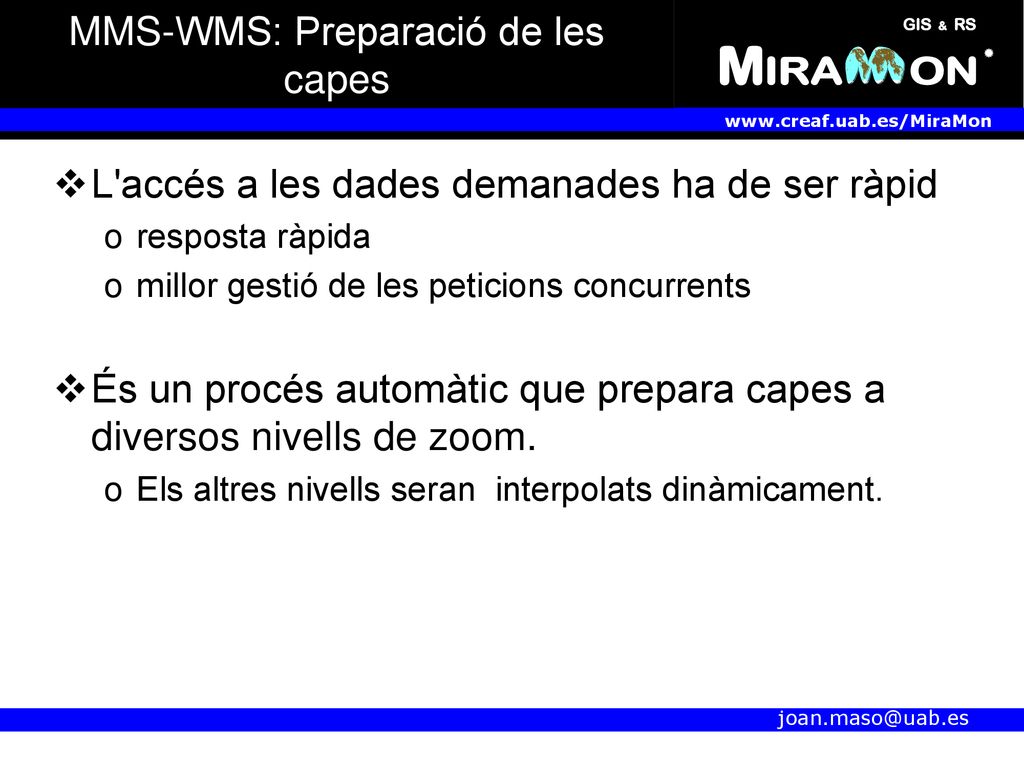

L'accés a les dades demanades ha de ser ràpid resposta ràpida millor gestió de les peticions concurrents És un procés automàtic que prepara capes a diversos nivells de zoom. Els altres nivells seran interpolats dinàmicament.

16 MMS-WMS: carrega de les capes i instal·lació

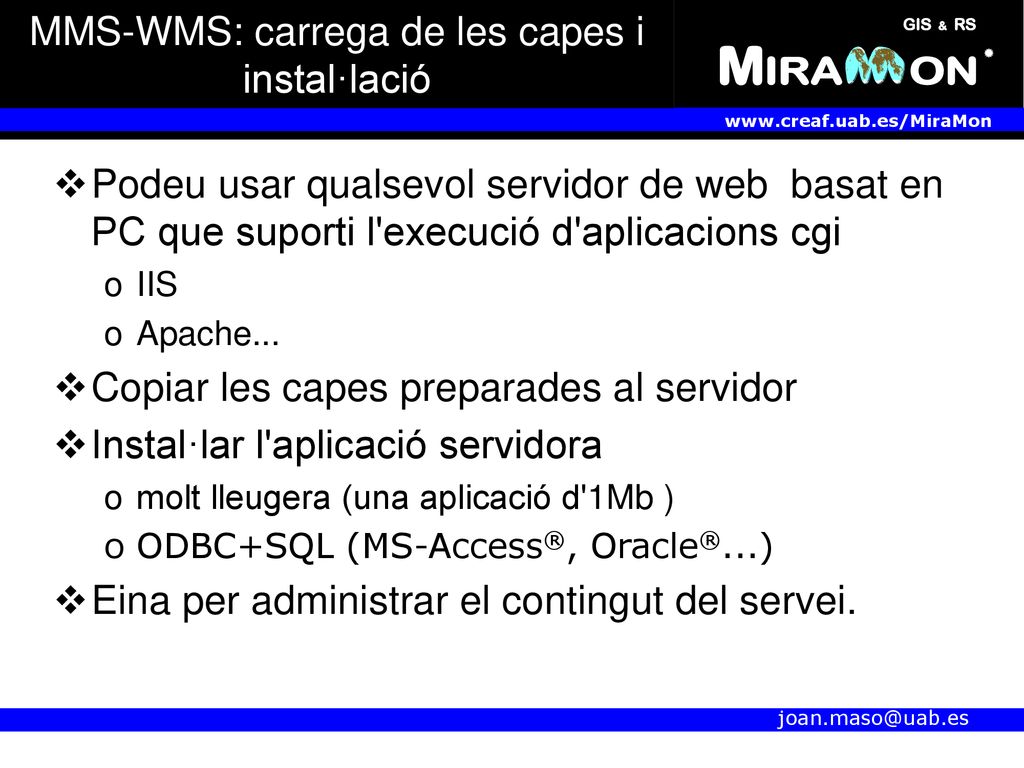

Podeu usar qualsevol servidor de web basat en PC que suporti l'execució d'aplicacions cgi IIS Apache... Copiar les capes preparades al servidor Instal·lar l'aplicació servidora molt lleugera (una aplicació d'1Mb ) ODBC+SQL (MS-Access®, Oracle®...) Eina per administrar el contingut del servei.

17 MMS-WMS: Dissenyeu un navegador pel vostre servei

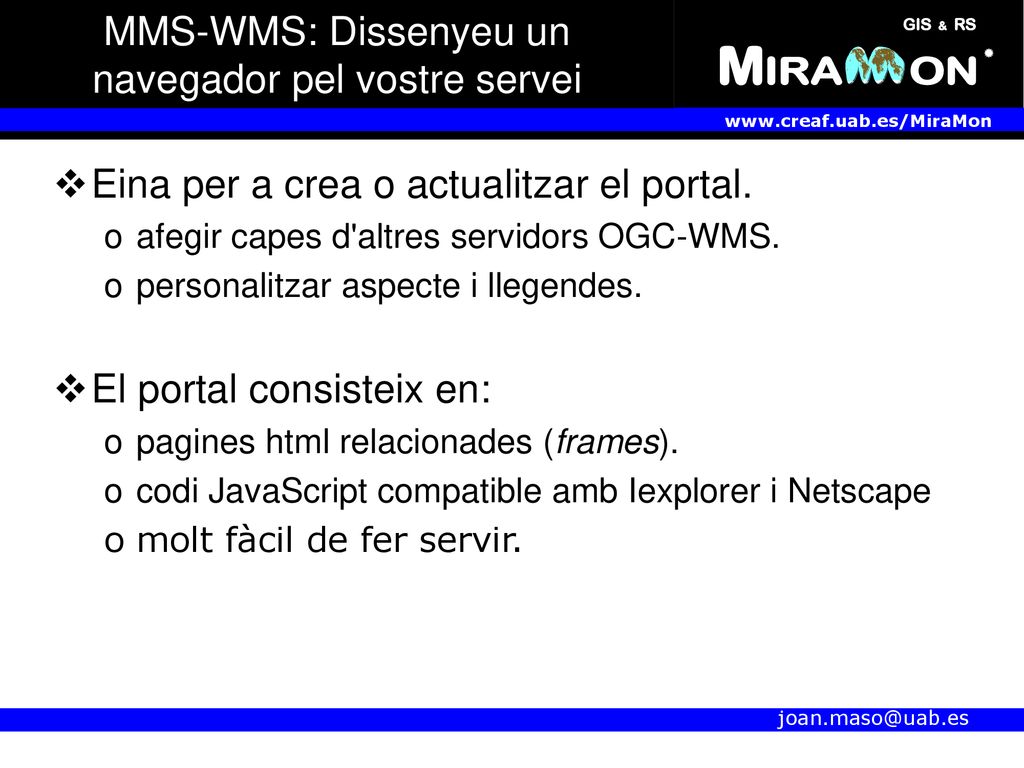

Eina per a crea o actualitzar el portal. afegir capes d'altres servidors OGC-WMS. personalitzar aspecte i llegendes. El portal consisteix en: pagines html relacionades (frames). codi JavaScript compatible amb Iexplorer i Netscape molt fàcil de fer servir.

18 Servidors disponibles:

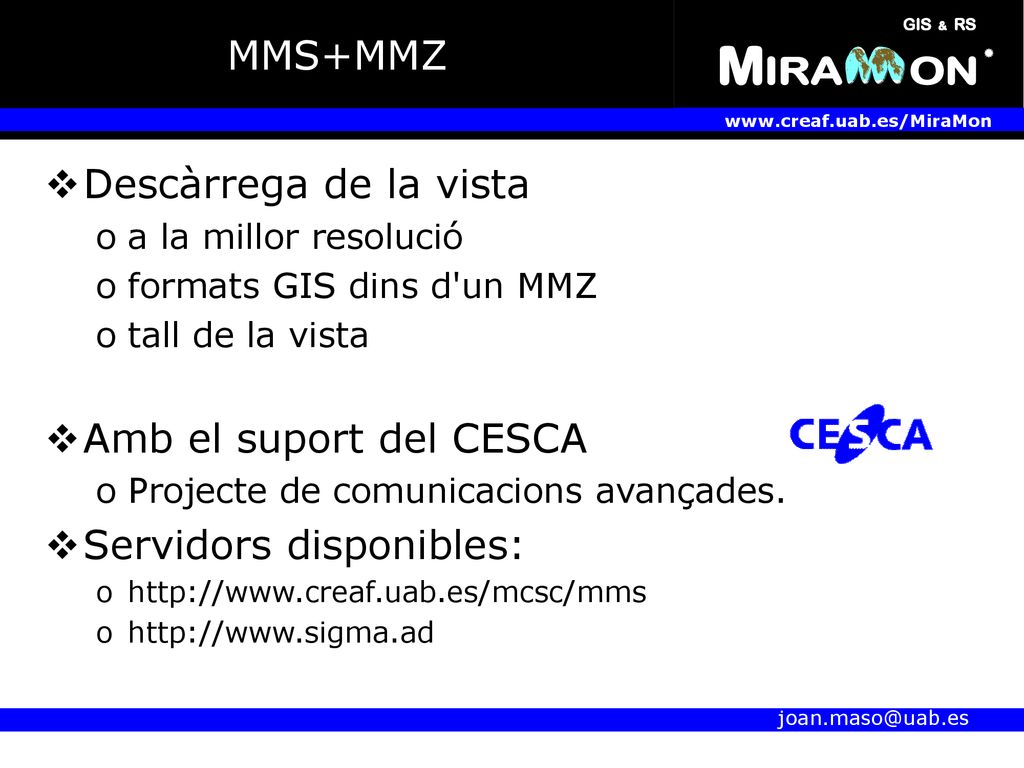

MMS+MMZ Descàrrega de la vista a la millor resolució formats GIS dins d'un MMZ tall de la vista Amb el suport del CESCA Projecte de comunicacions avançades. Servidors disponibles:

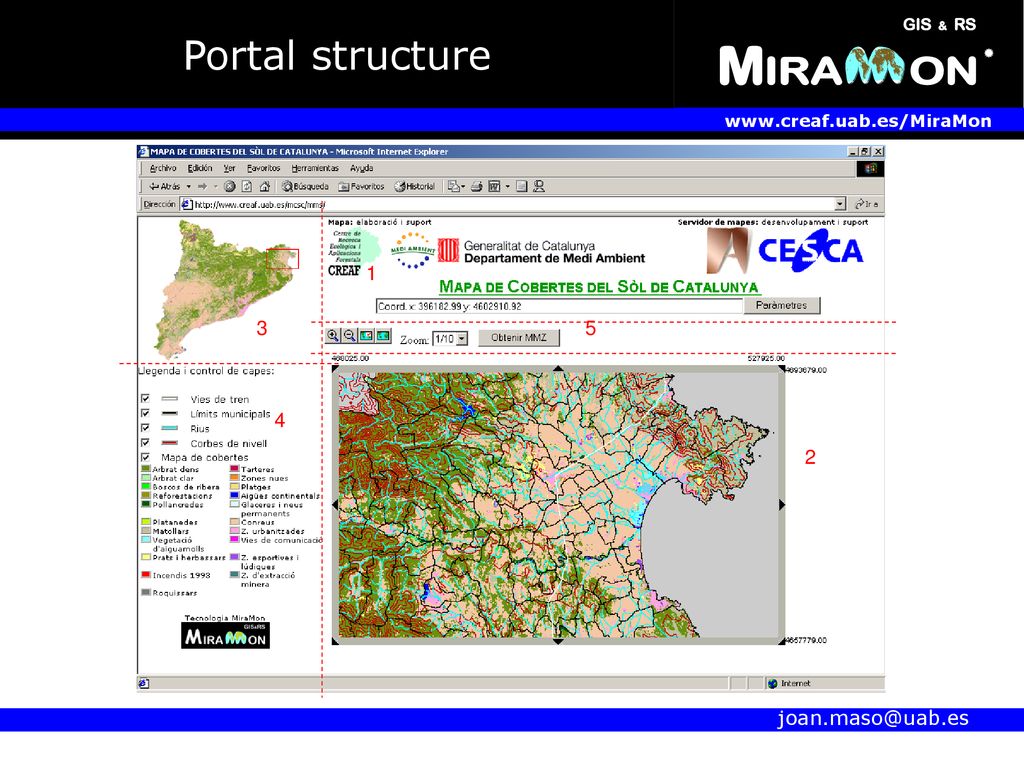

19 Portal structure 1 2 3 4 5

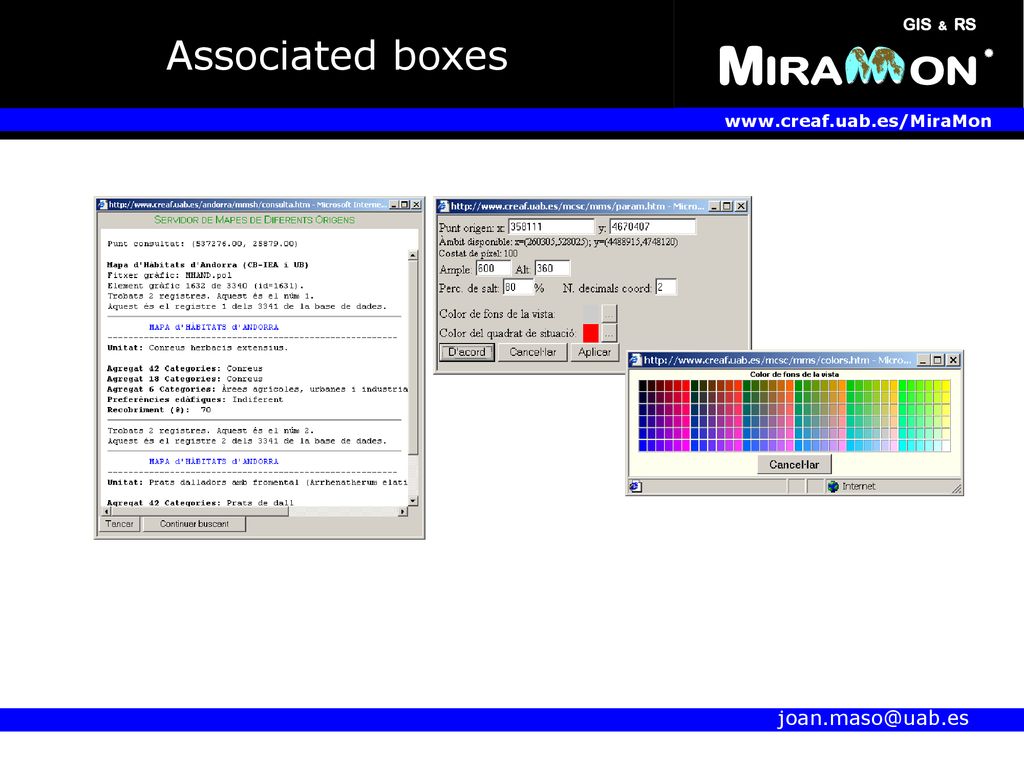

20 Associated boxes

21 Demo

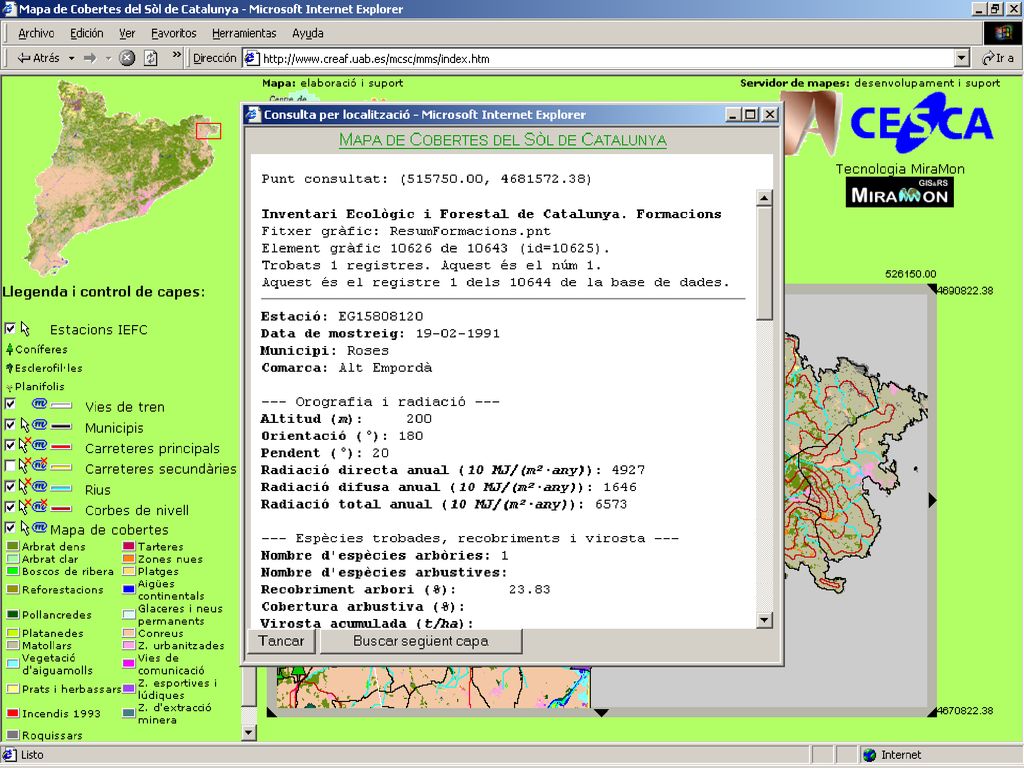

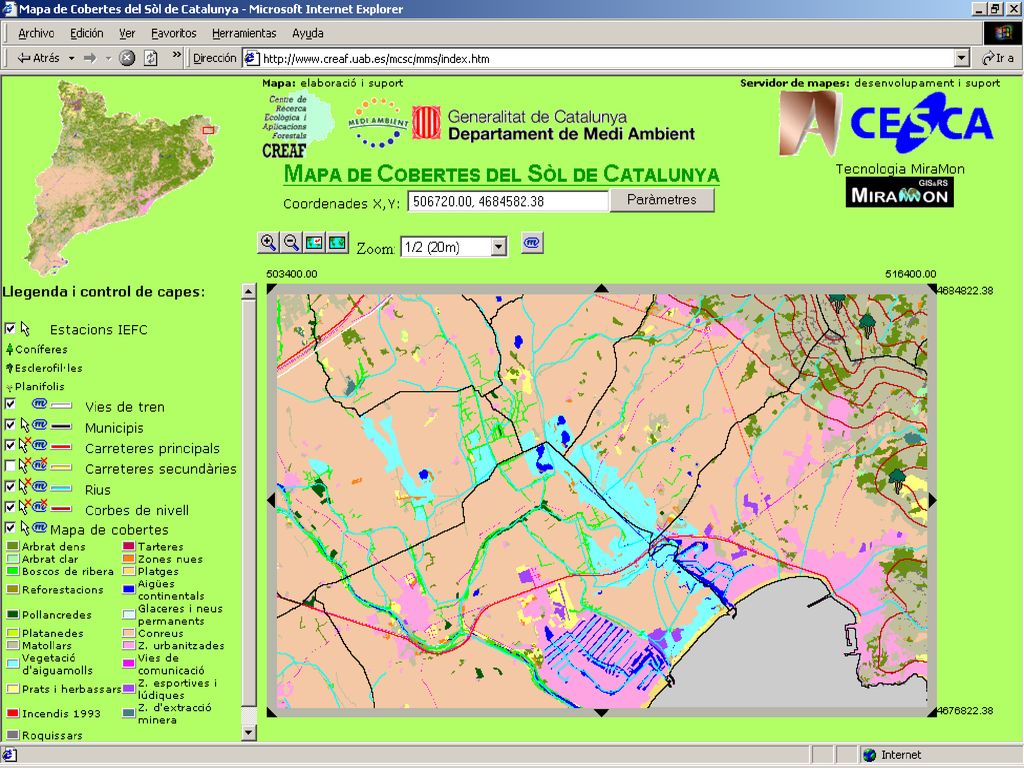

22 Demo

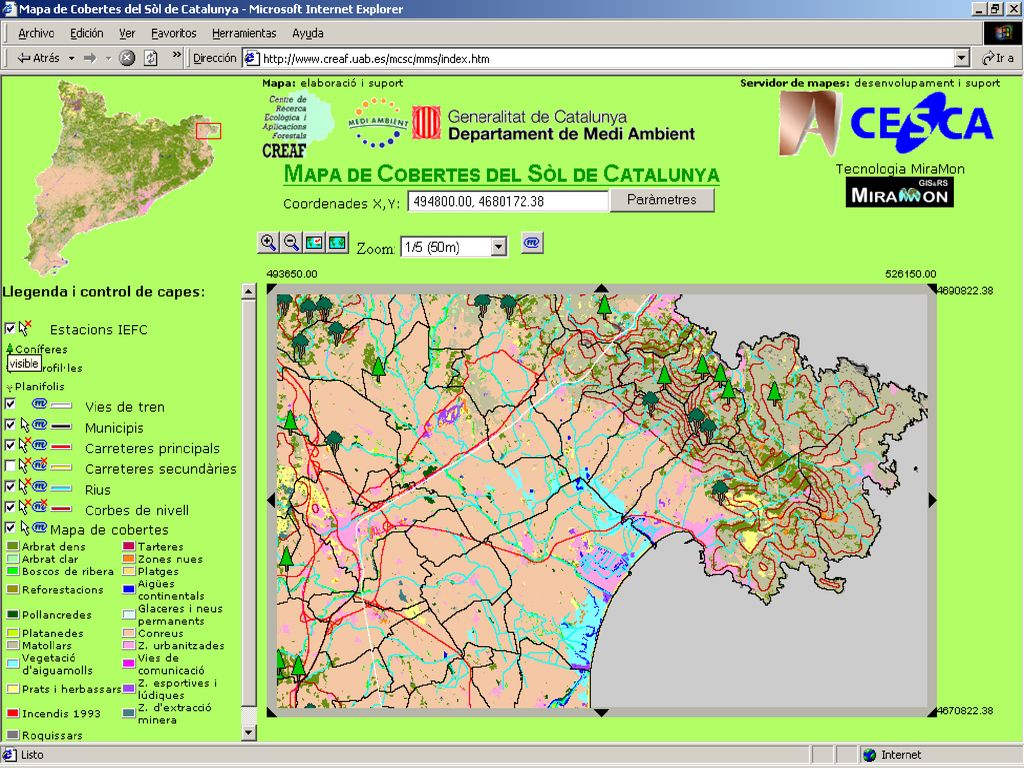

23 Demo

24 Demo

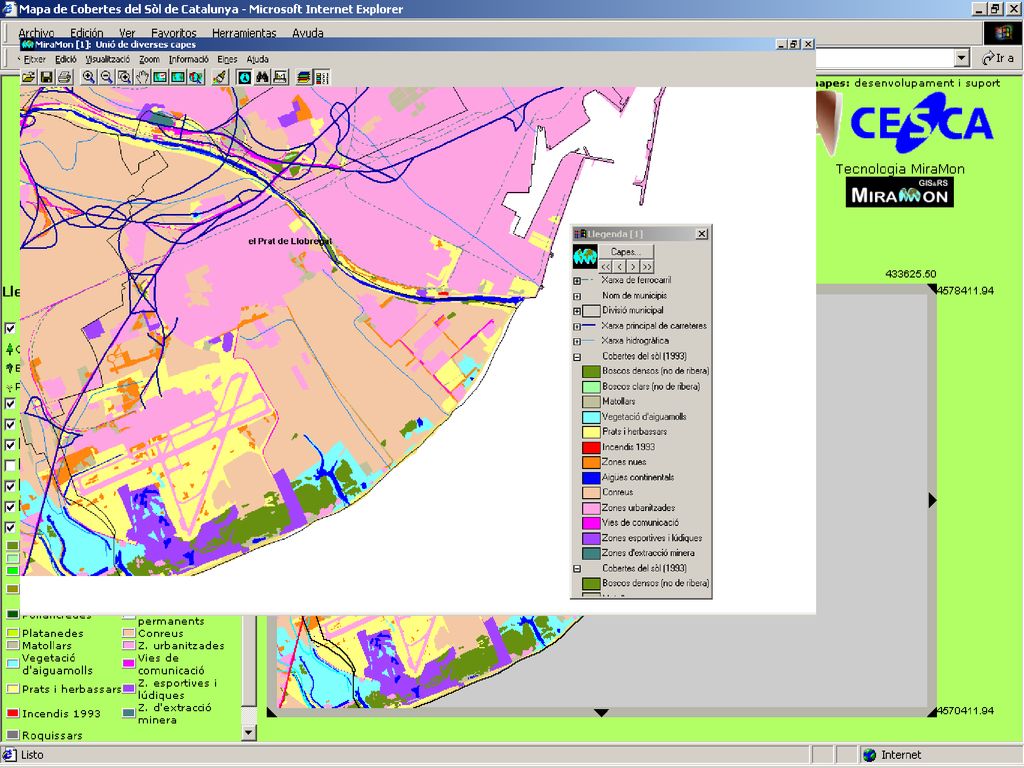

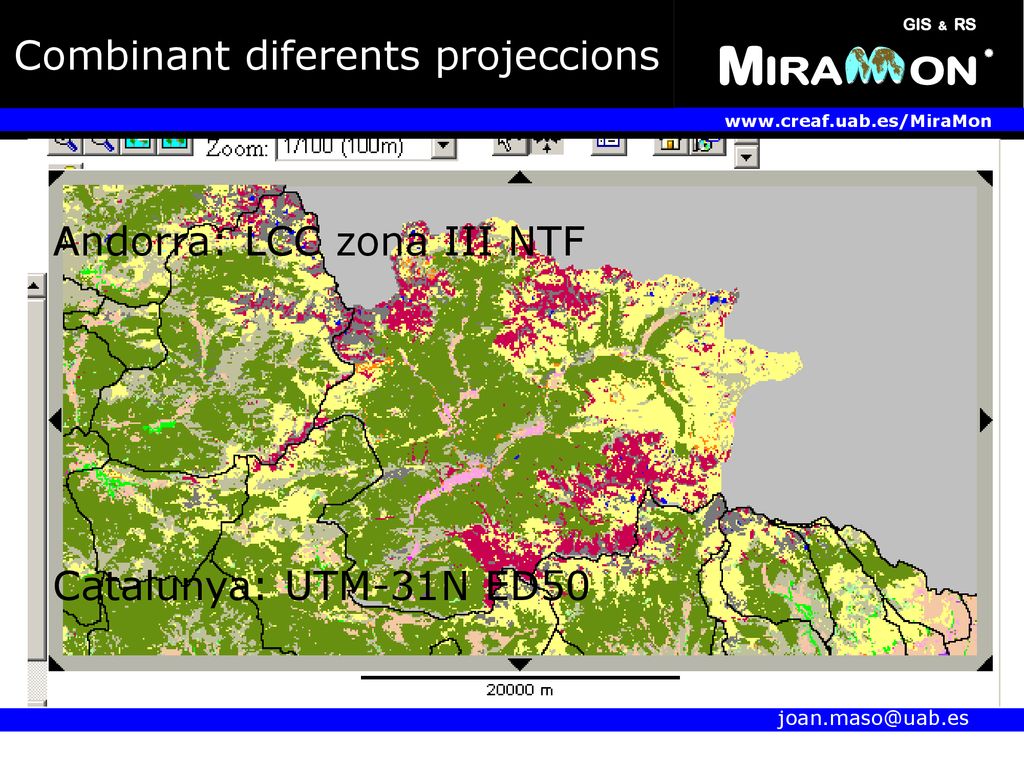

25 Combinant diferents projeccions
Andorra: LCC zona III NTF Catalunya: UTM-31N ED50

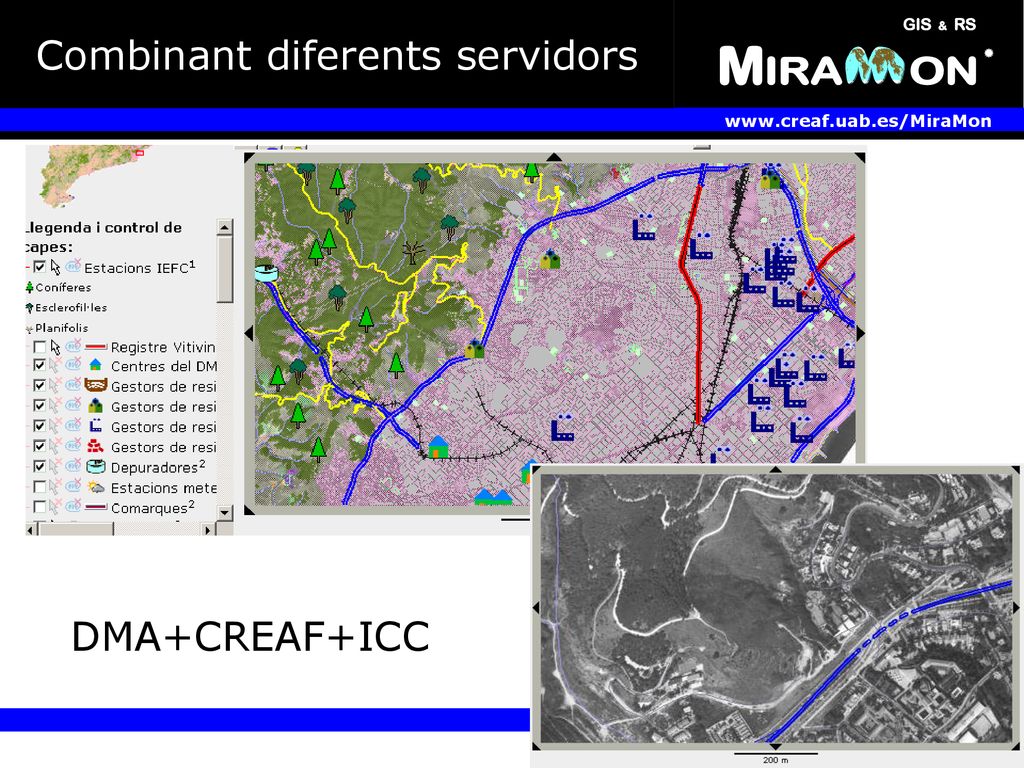

26 Combinant diferents servidors
DMA+CREAF+ICC

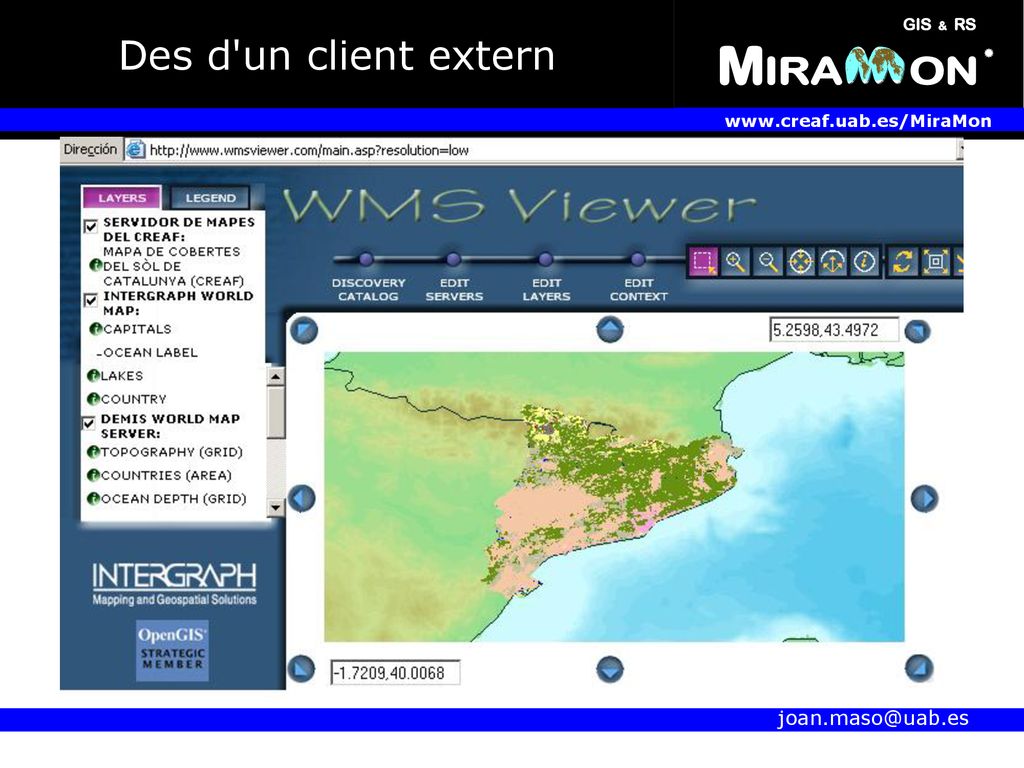

27 Des d'un client extern

28 Servidor de retalls de mapes
Agencia Catalana de l'Aigua

29 Navegador d'imatges de satèl·lit (SatCat)

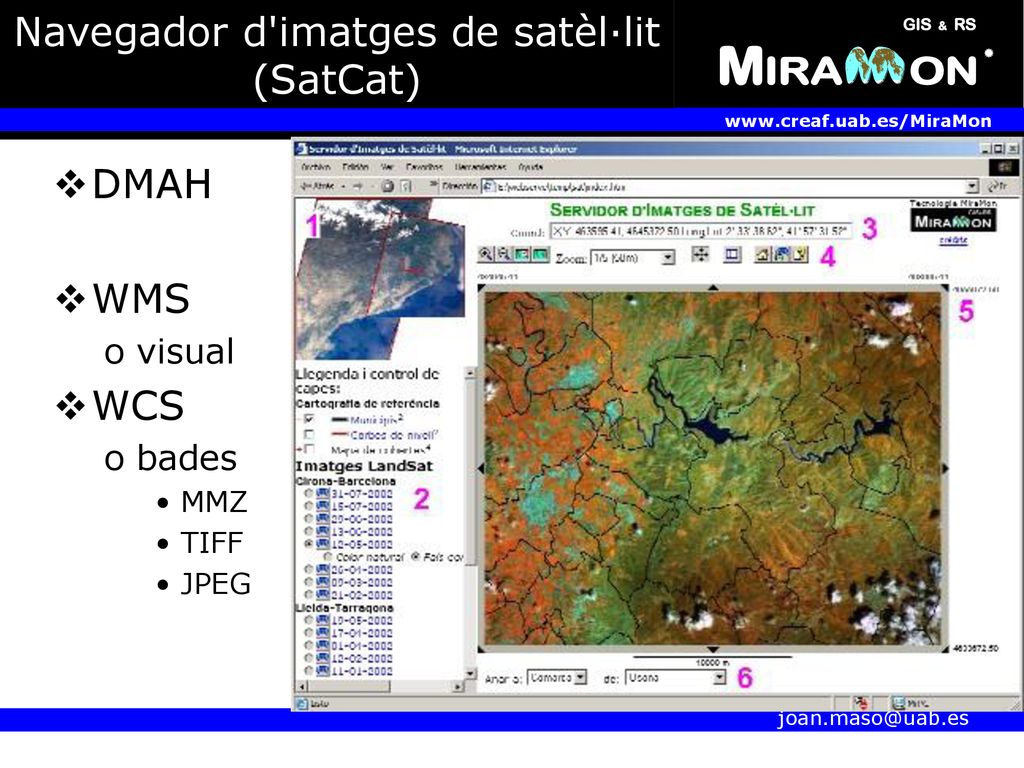

DMAH WMS visual WCS bades MMZ TIFF JPEG

30 JavaScript Class 'capa' Llenguatge interpretat però potent.

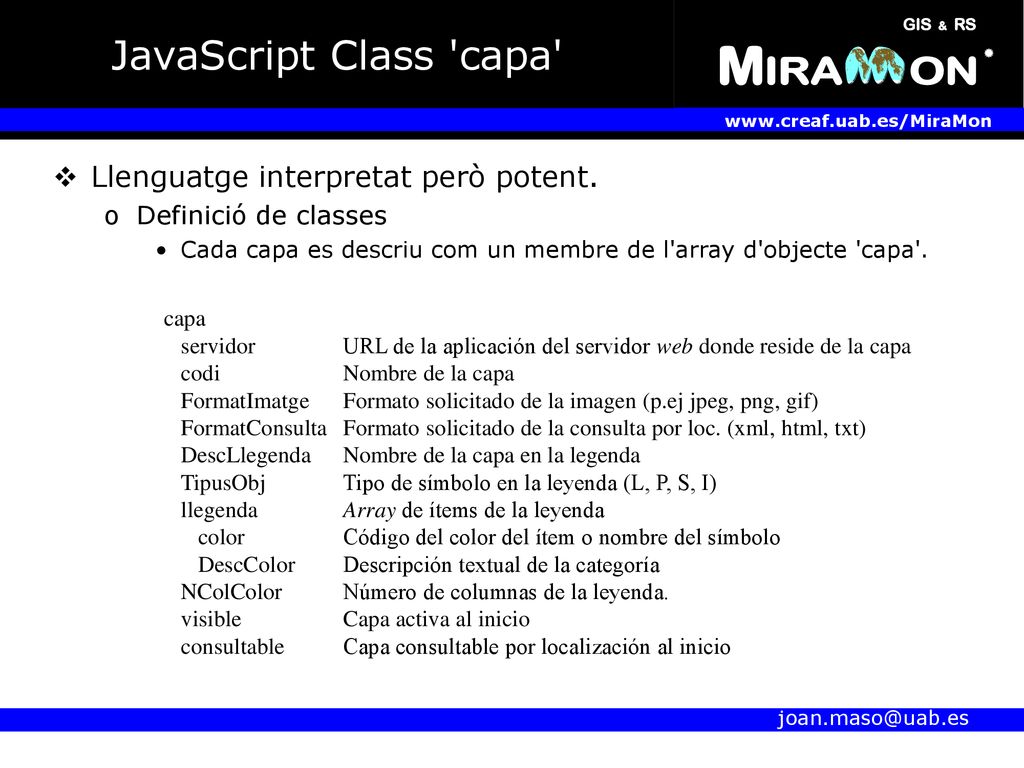

Definició de classes Cada capa es descriu com un membre de l'array d'objecte 'capa'. capa servidor codi FormatImatge FormatConsulta DescLlegenda TipusObj llegenda color DescColor NColColor visible consultable URL de la aplicación del servidor web donde reside de la capa Nombre de la capa Formato solicitado de la imagen (p.ej jpeg, png, gif) Formato solicitado de la consulta por loc. (xml, html, txt) Nombre de la capa en la legenda Tipo de símbolo en la leyenda (L, P, S, I) Array de ítems de la leyenda Código del color del ítem o nombre del símbolo Descripción textual de la categoría Número de columnas de la leyenda. Capa activa al inicio Capa consultable por localización al inicio

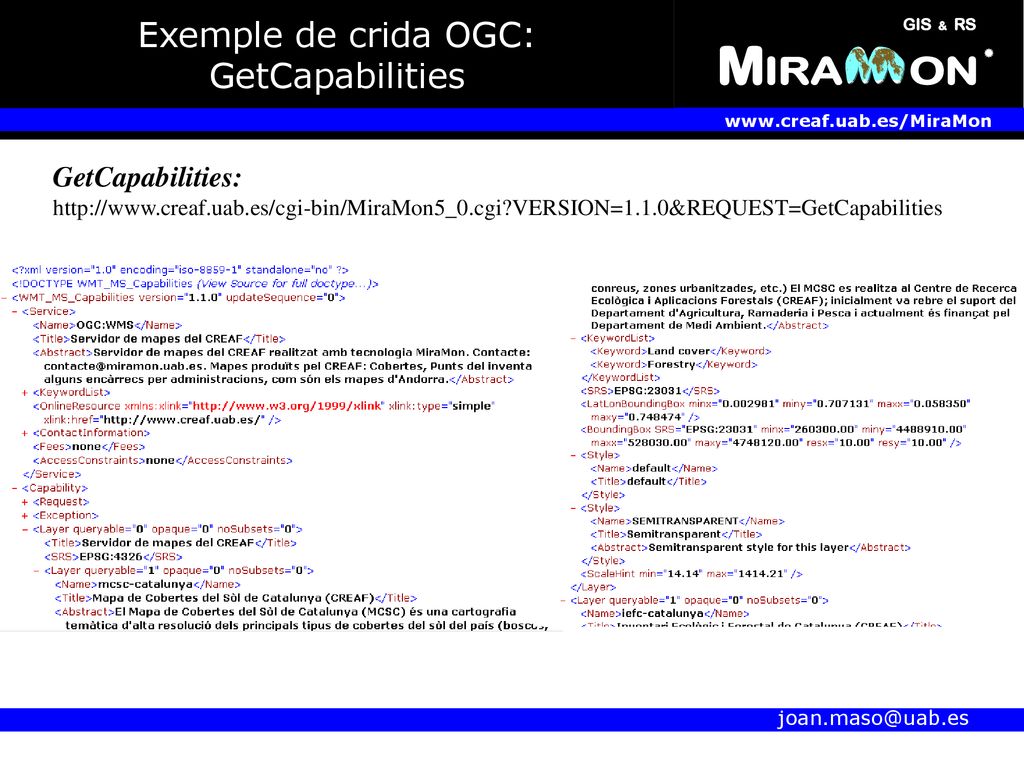

31 Exemple de crida OGC: GetCapabilities

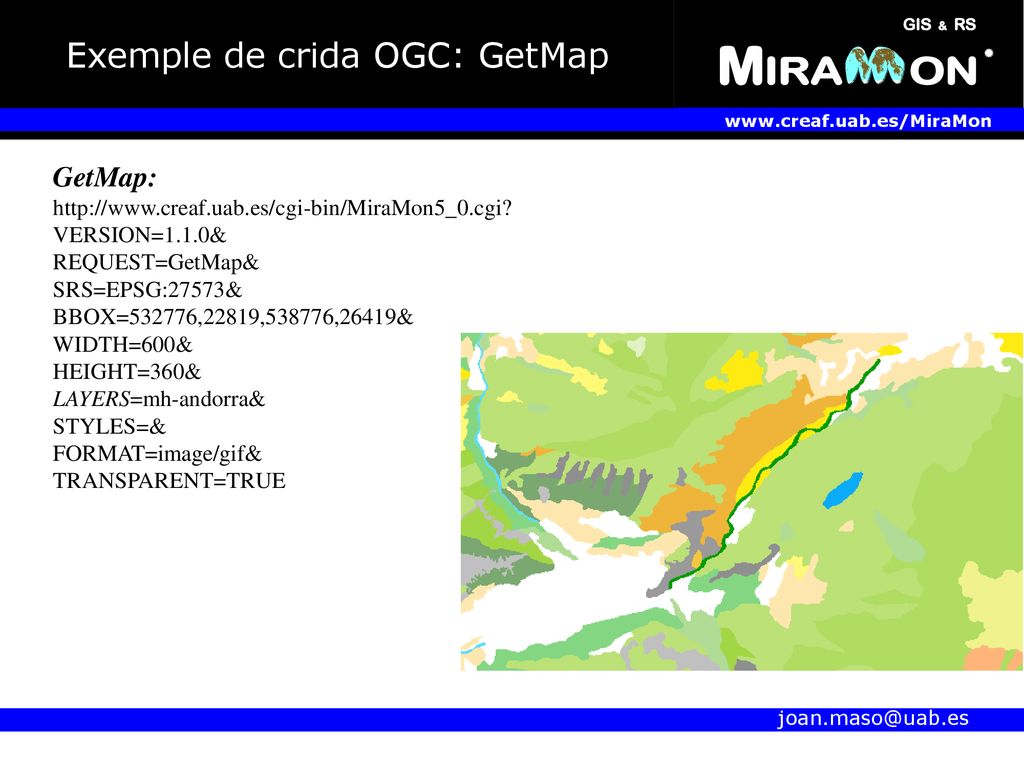

32 Exemple de crida OGC: GetMap
VERSION=1.1.0& REQUEST=GetMap& SRS=EPSG:27573& BBOX=532776,22819,538776,26419& WIDTH=600& HEIGHT=360& LAYERS=mh-andorra& STYLES=& FORMAT=image/gif& TRANSPARENT=TRUE

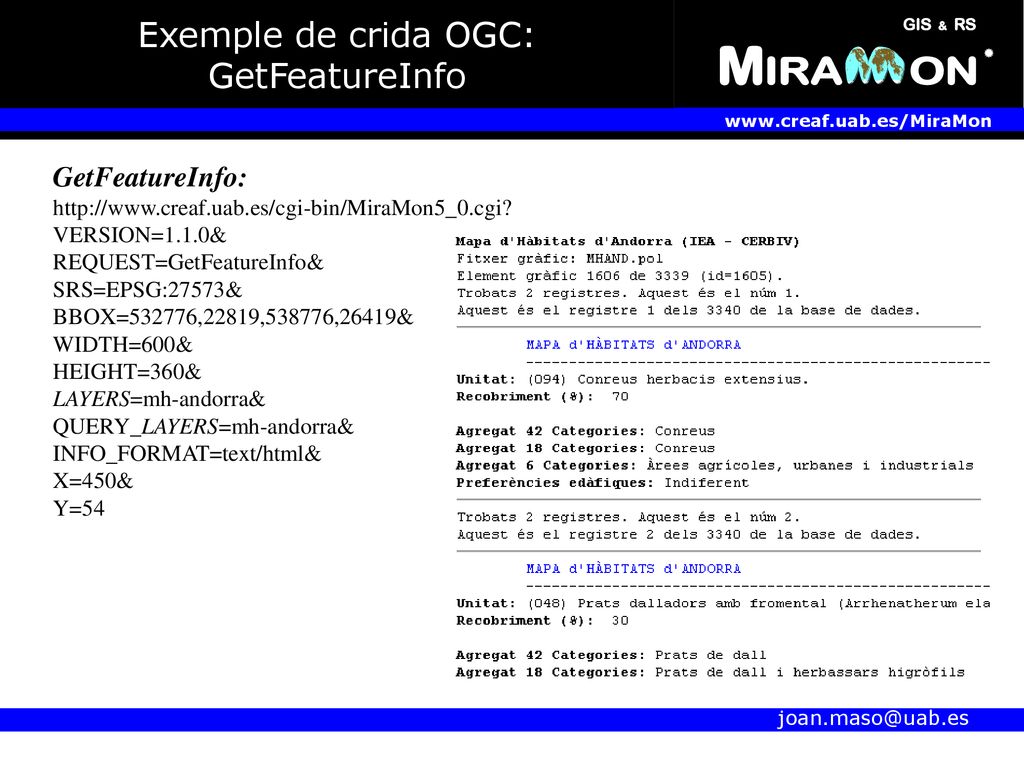

33 Exemple de crida OGC: GetFeatureInfo
VERSION=1.1.0& REQUEST=GetFeatureInfo& SRS=EPSG:27573& BBOX=532776,22819,538776,26419& WIDTH=600& HEIGHT=360& LAYERS=mh-andorra& QUERY_LAYERS=mh-andorra& INFO_FORMAT=text/html& X=450& Y=54

34 Exemple de crida OGC: GetCoverage

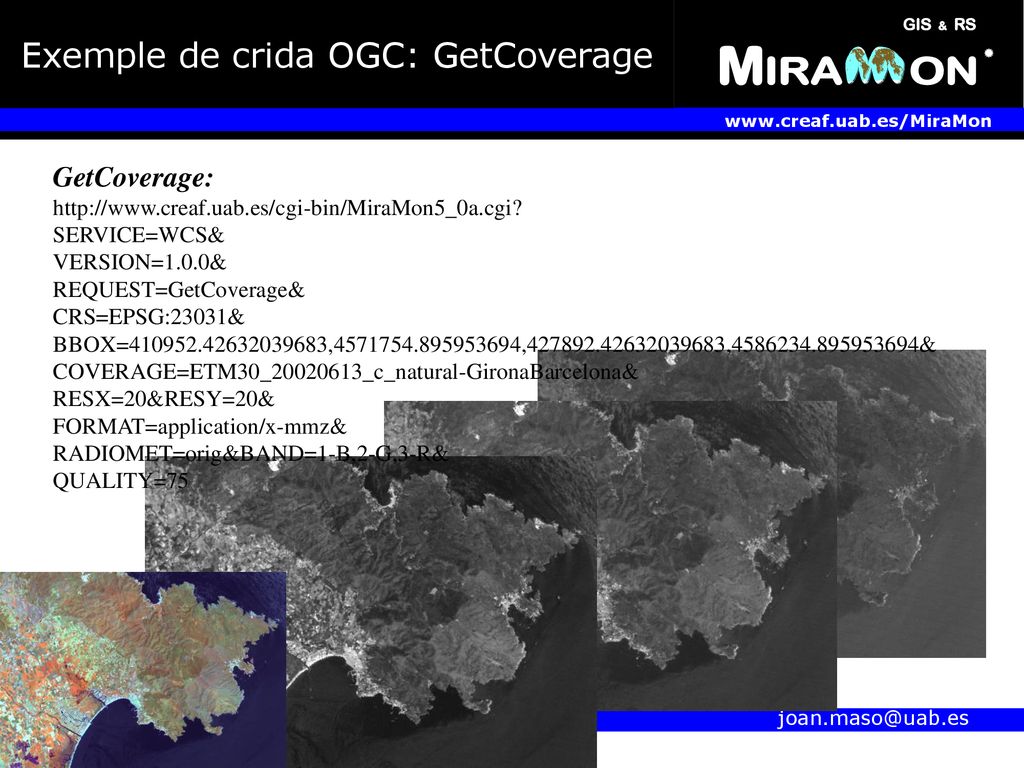

SERVICE=WCS& VERSION=1.0.0& REQUEST=GetCoverage& CRS=EPSG:23031& BBOX= , , , & COVERAGE=ETM30_ _c_natural-GironaBarcelona& RESX=20&RESY=20& FORMAT=application/x-mmz& RADIOMET=orig&BAND=1-B,2-G,3-R& QUALITY=75

35 Incorporació dels estàndards de metadades

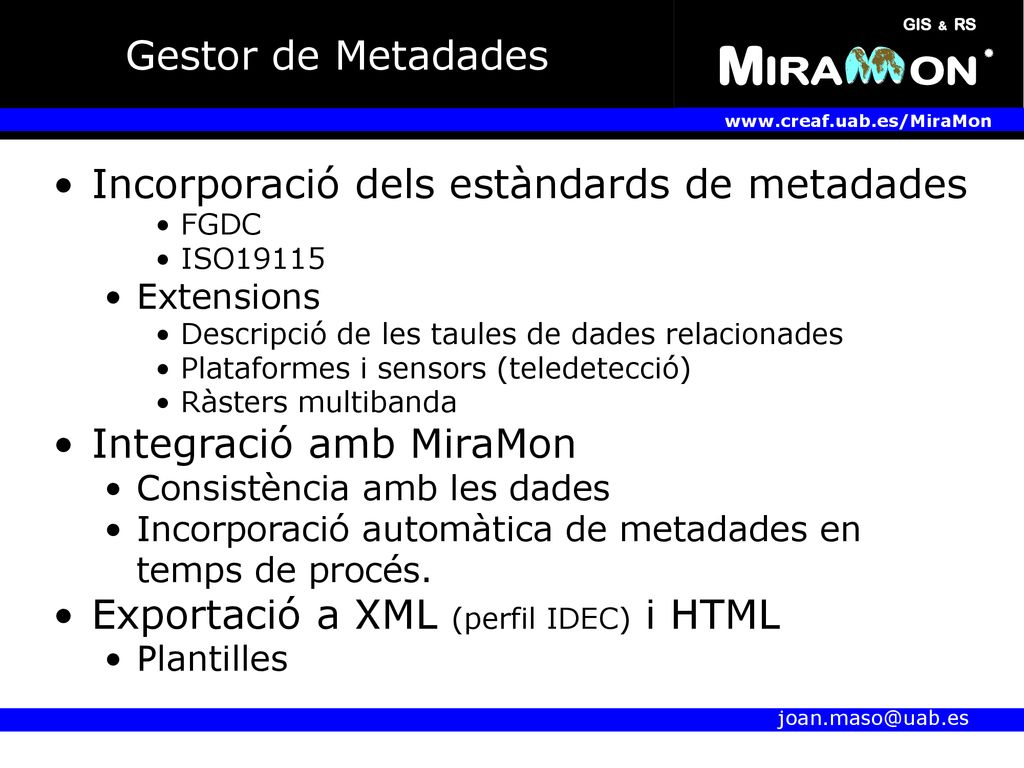

Gestor de Metadades Incorporació dels estàndards de metadades FGDC ISO19115 Extensions Descripció de les taules de dades relacionades Plataformes i sensors (teledetecció) Ràsters multibanda Integració amb MiraMon Consistència amb les dades Incorporació automàtica de metadades en temps de procés. Exportació a XML (perfil IDEC) i HTML Plantilles

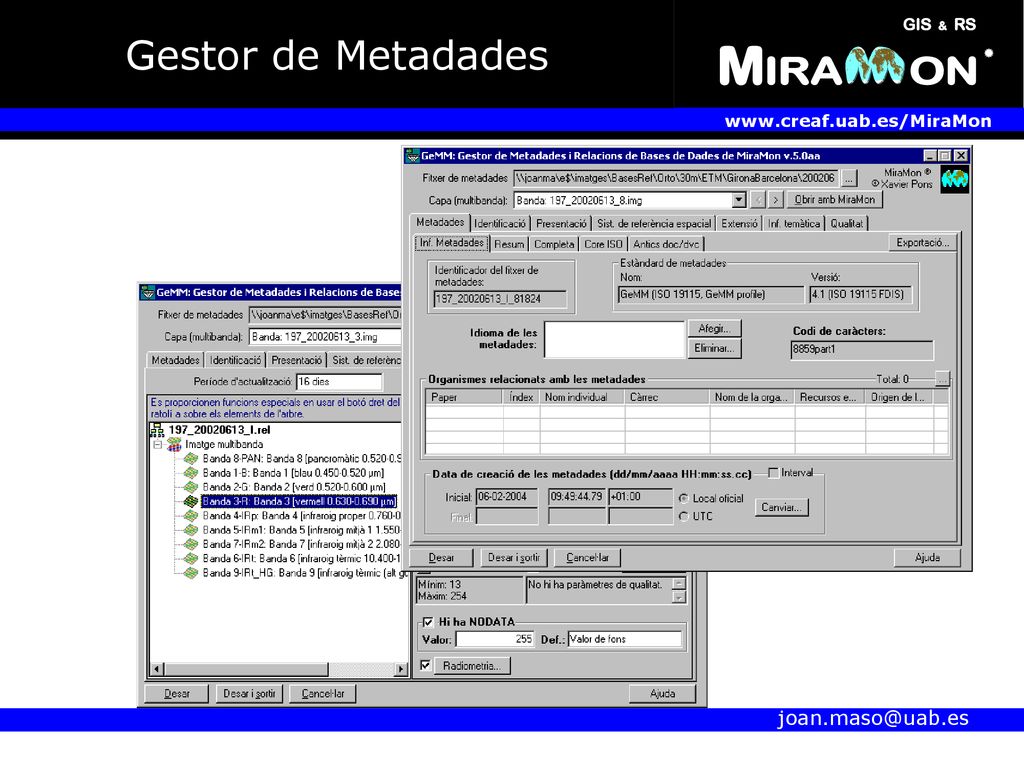

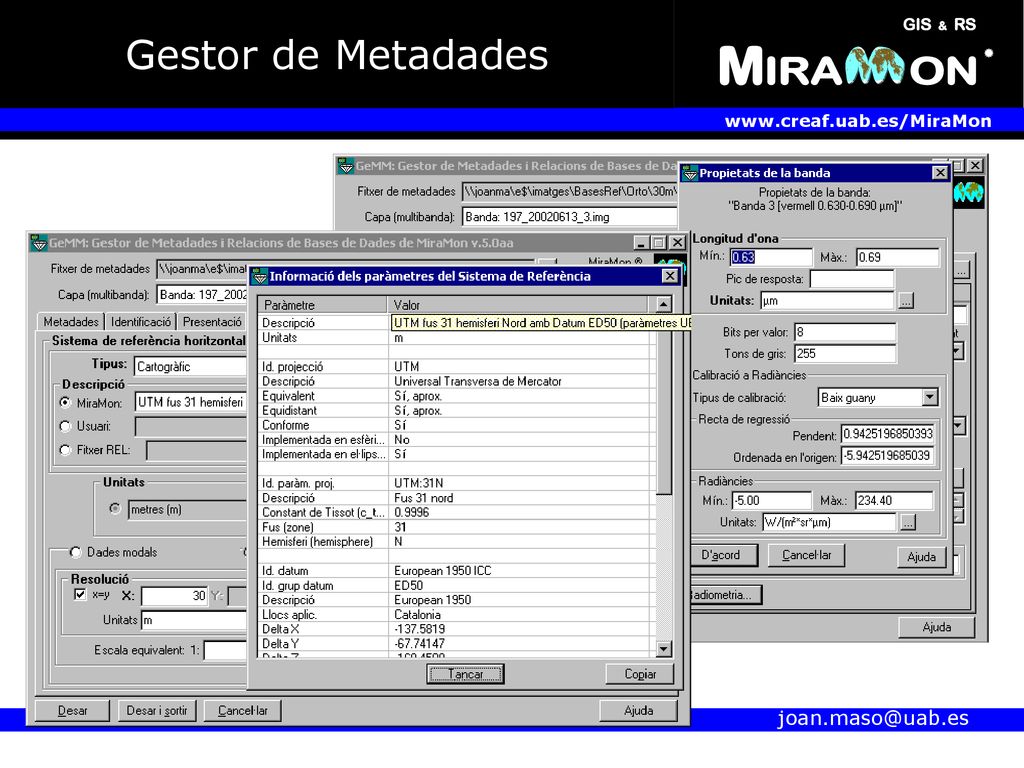

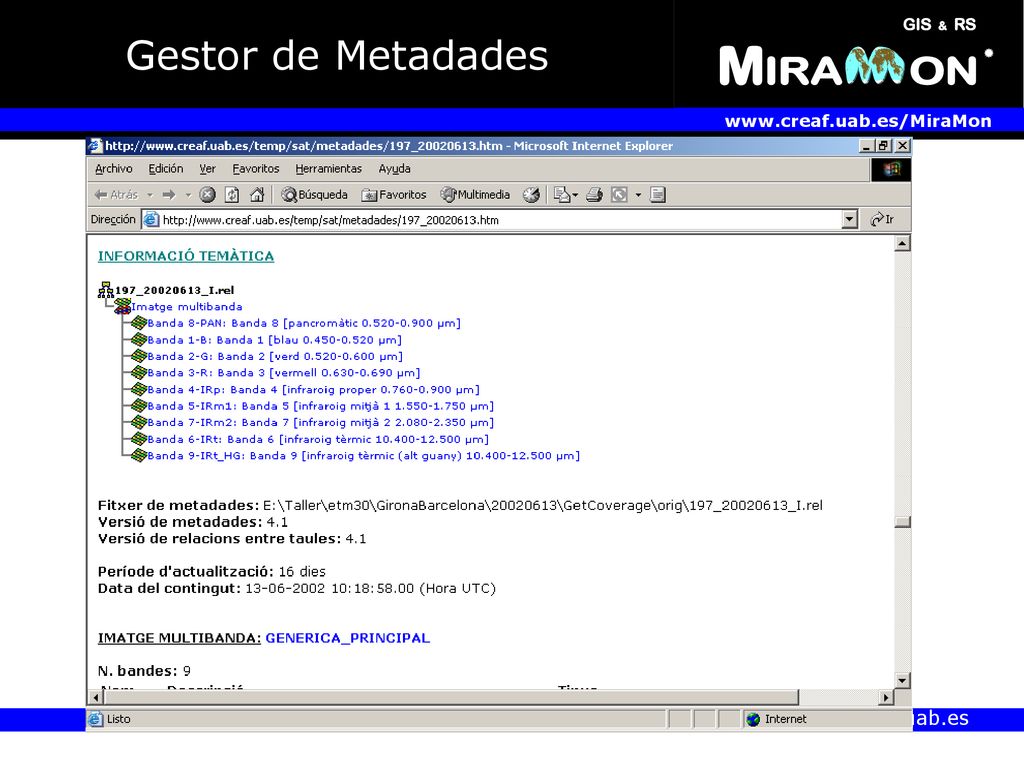

36 Gestor de Metadades

37 Gestor de Metadades

38 Gestor de Metadades

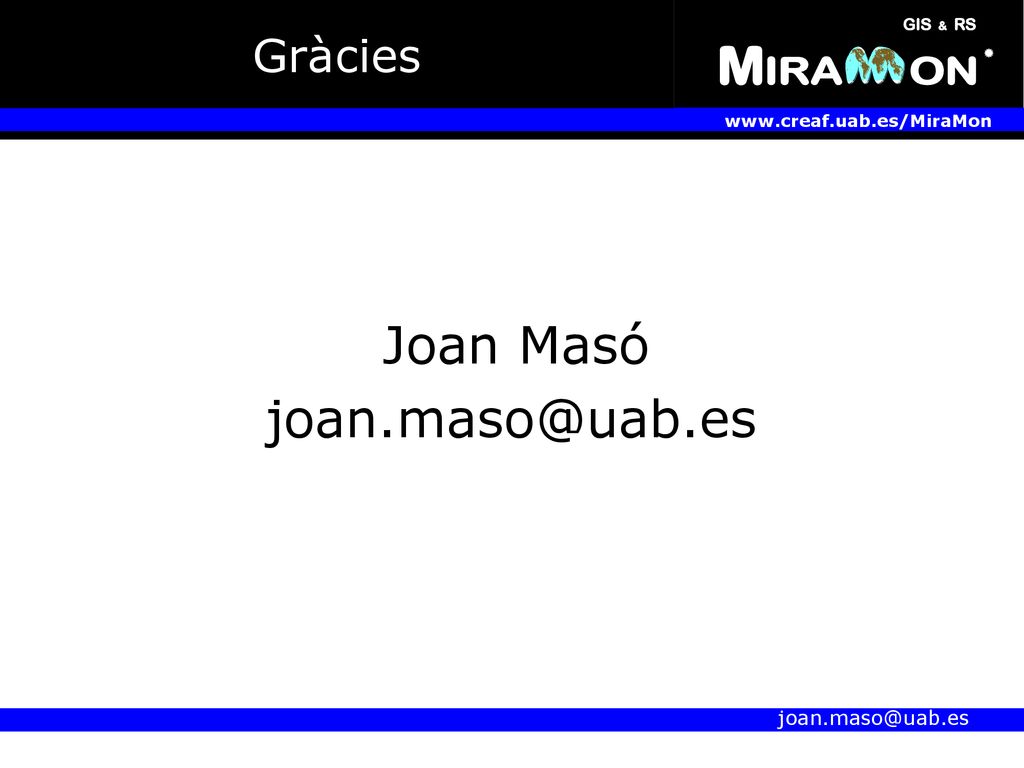

39 Gràcies Joan Masó
