1 EJERCICIO DE UN PLANO

2 Aplicación del comando line

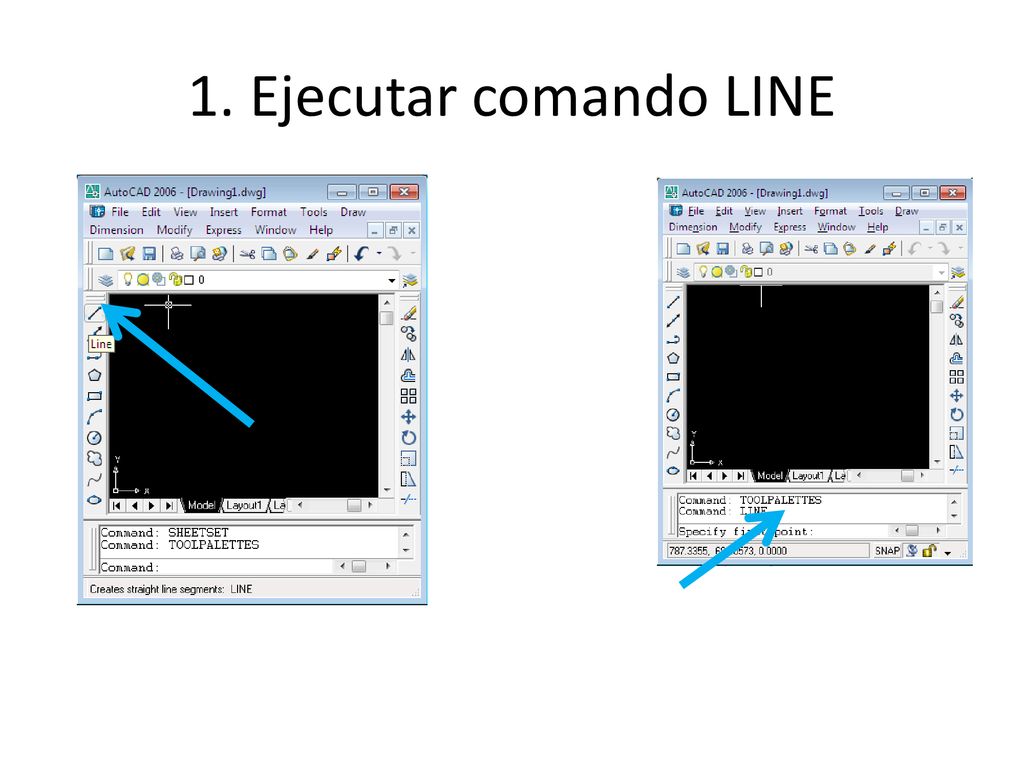

3 1. Ejecutar comando LINE

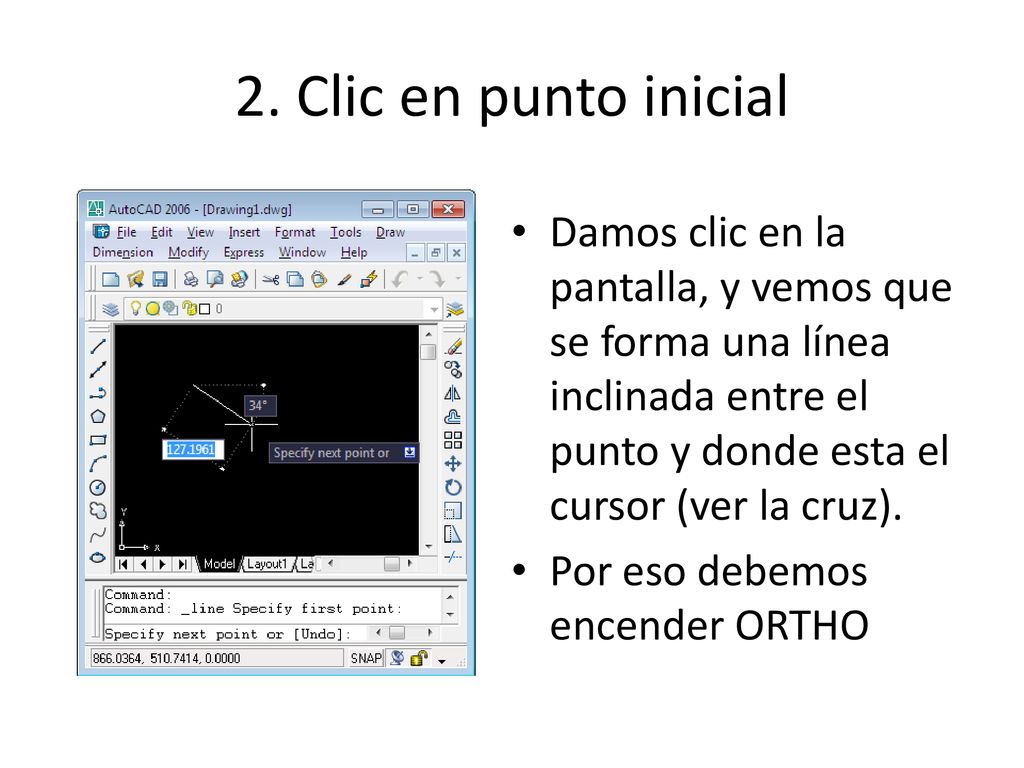

4 2. Clic en punto inicial Damos clic en la pantalla, y vemos que se forma una línea inclinada entre el punto y donde esta el cursor (ver la cruz). Por eso debemos encender ORTHO

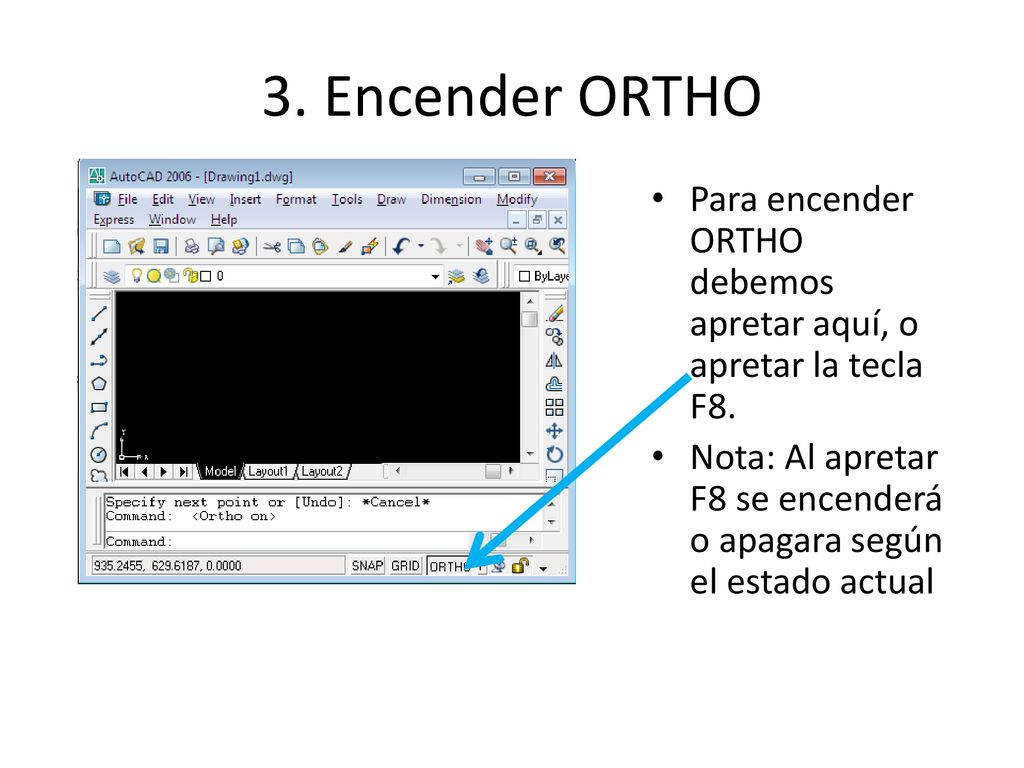

5 3. Encender ORTHO Para encender ORTHO debemos apretar aquí, o apretar la tecla F8. Nota: Al apretar F8 se encenderá o apagara según el estado actual

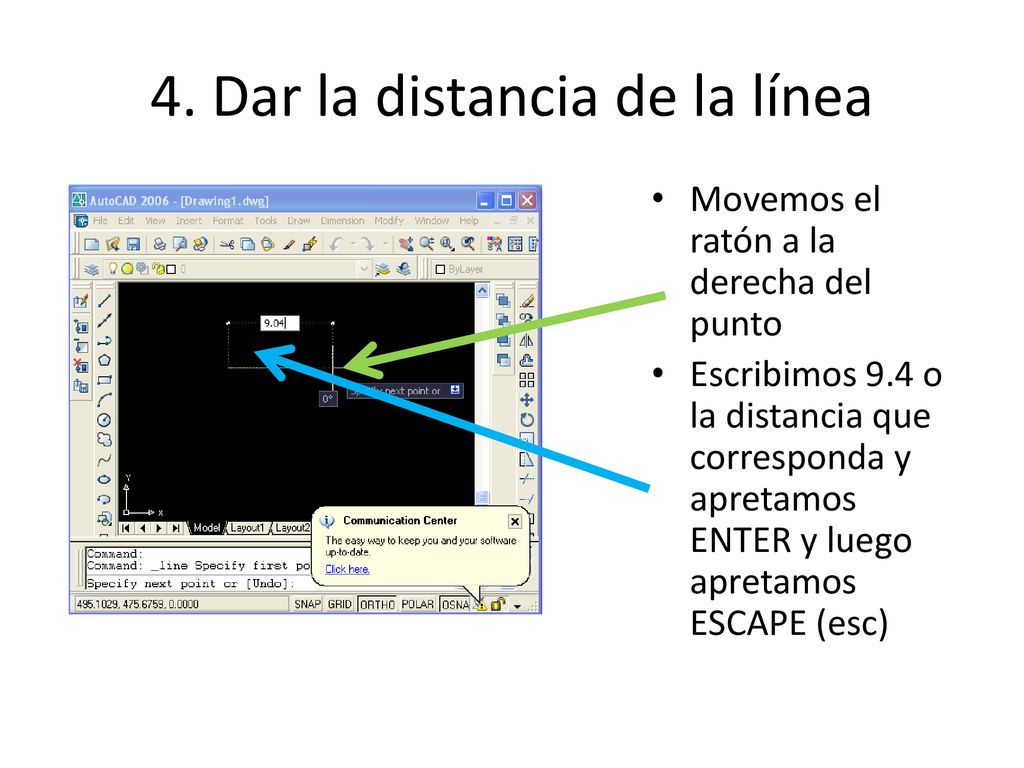

6 4. Dar la distancia de la línea
Movemos el ratón a la derecha del punto Escribimos 9.4 o la distancia que corresponda y apretamos ENTER y luego apretamos ESCAPE (esc)

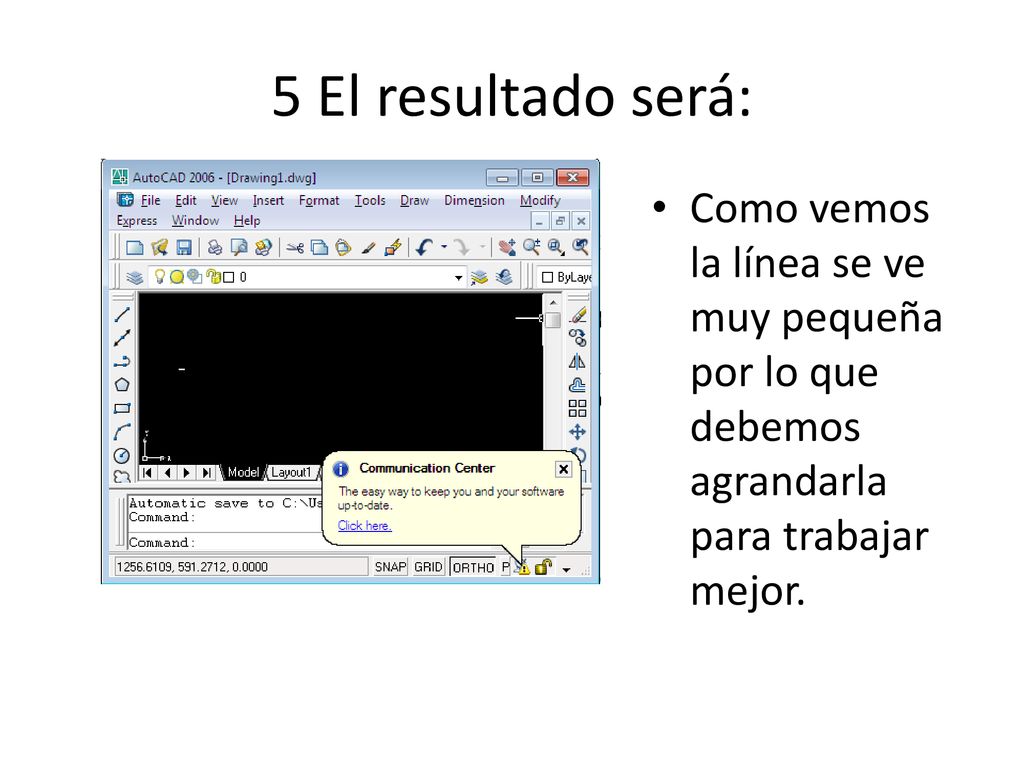

7 5 El resultado será: Como vemos la línea se ve muy pequeña por lo que debemos agrandarla para trabajar mejor.

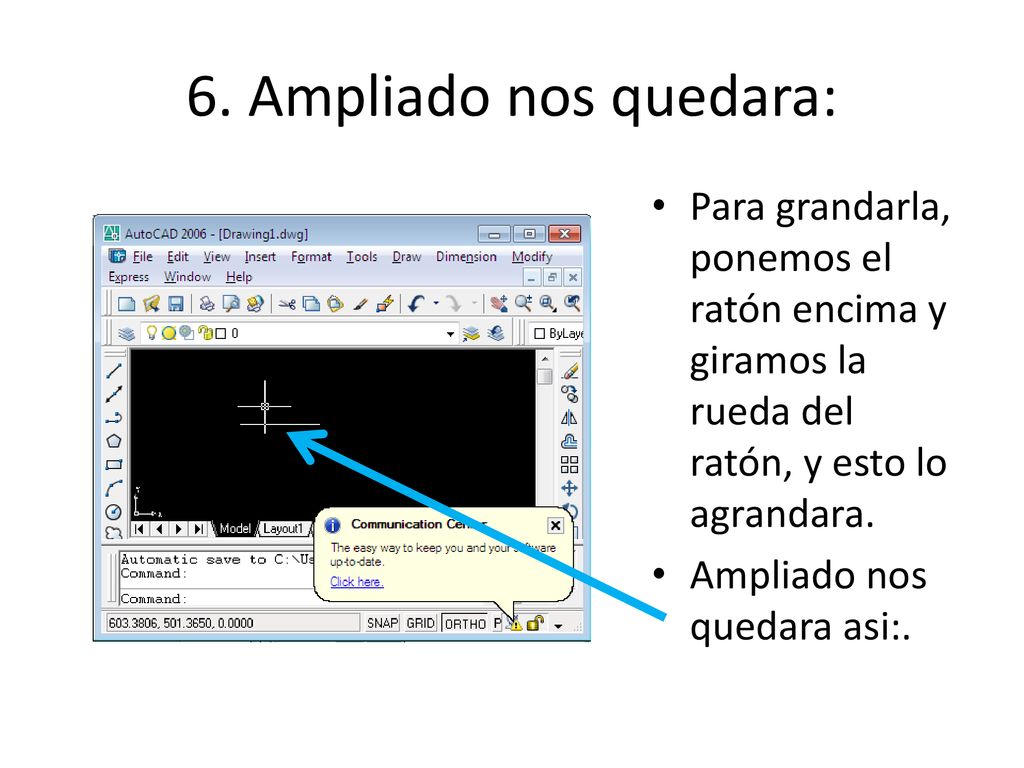

8 6. Ampliado nos quedara: Para grandarla, ponemos el ratón encima y giramos la rueda del ratón, y esto lo agrandara. Ampliado nos quedara asi:.

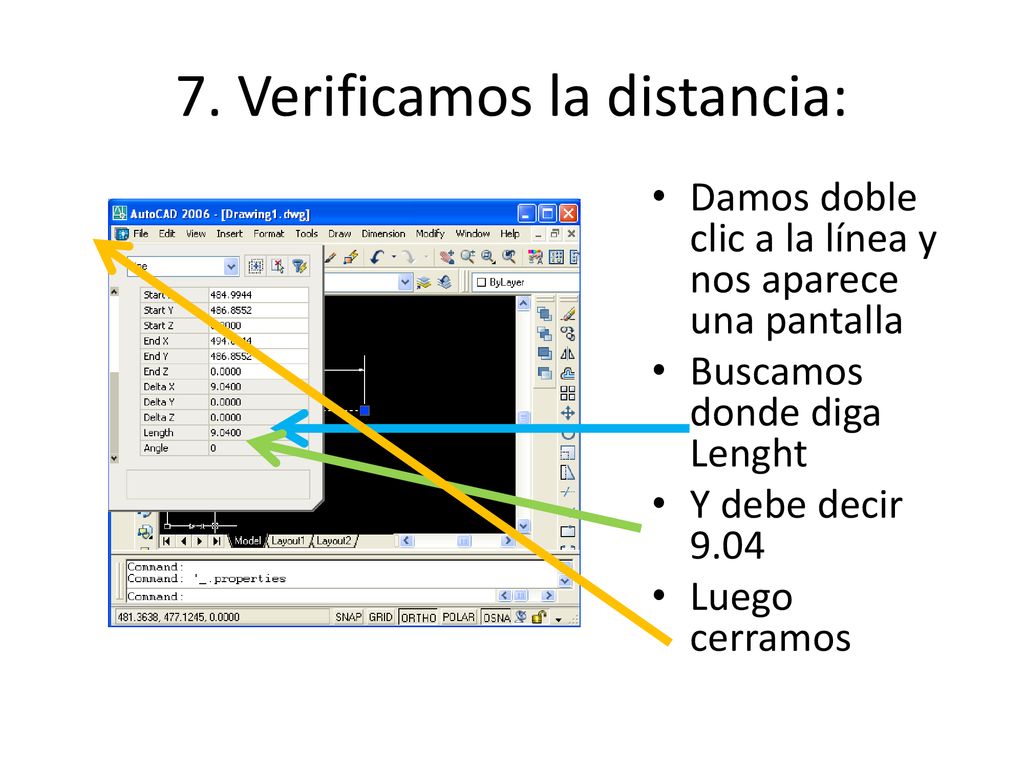

9 7. Verificamos la distancia:
Damos doble clic a la línea y nos aparece una pantalla Buscamos donde diga Lenght Y debe decir 9.04 Luego cerramos

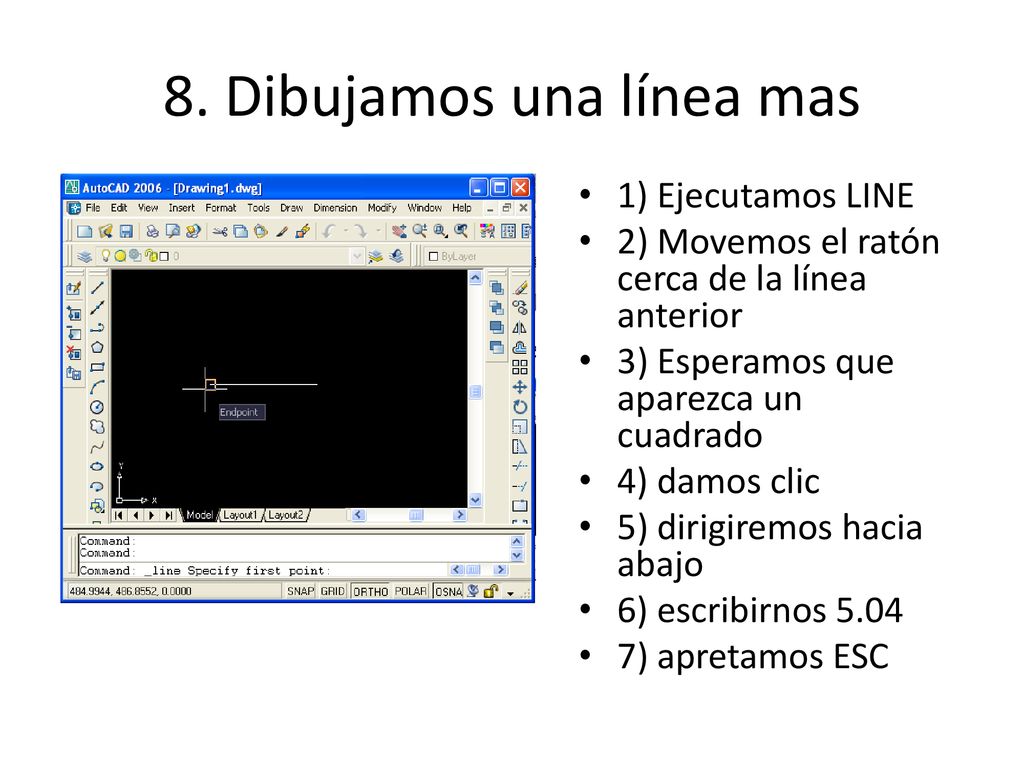

10 8. Dibujamos una línea mas
1) Ejecutamos LINE 2) Movemos el ratón cerca de la línea anterior 3) Esperamos que aparezca un cuadrado 4) damos clic 5) dirigiremos hacia abajo 6) escribirnos 5.04 7) apretamos ESC

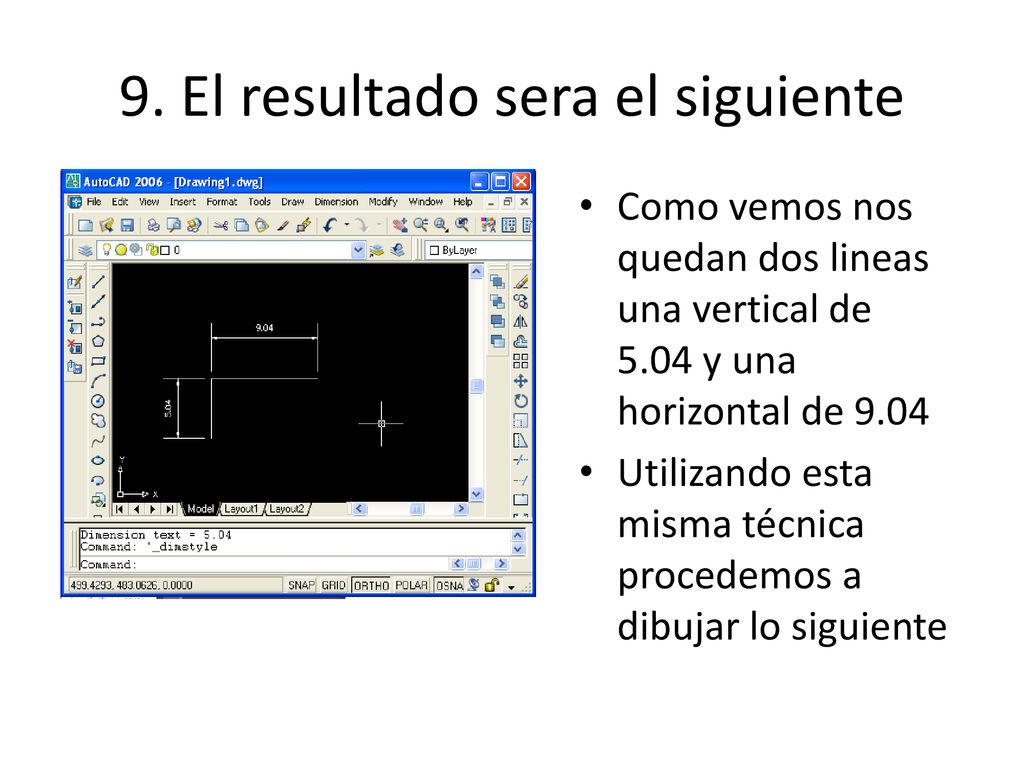

11 9. El resultado sera el siguiente
Como vemos nos quedan dos lineas una vertical de 5.04 y una horizontal de 9.04 Utilizando esta misma técnica procedemos a dibujar lo siguiente

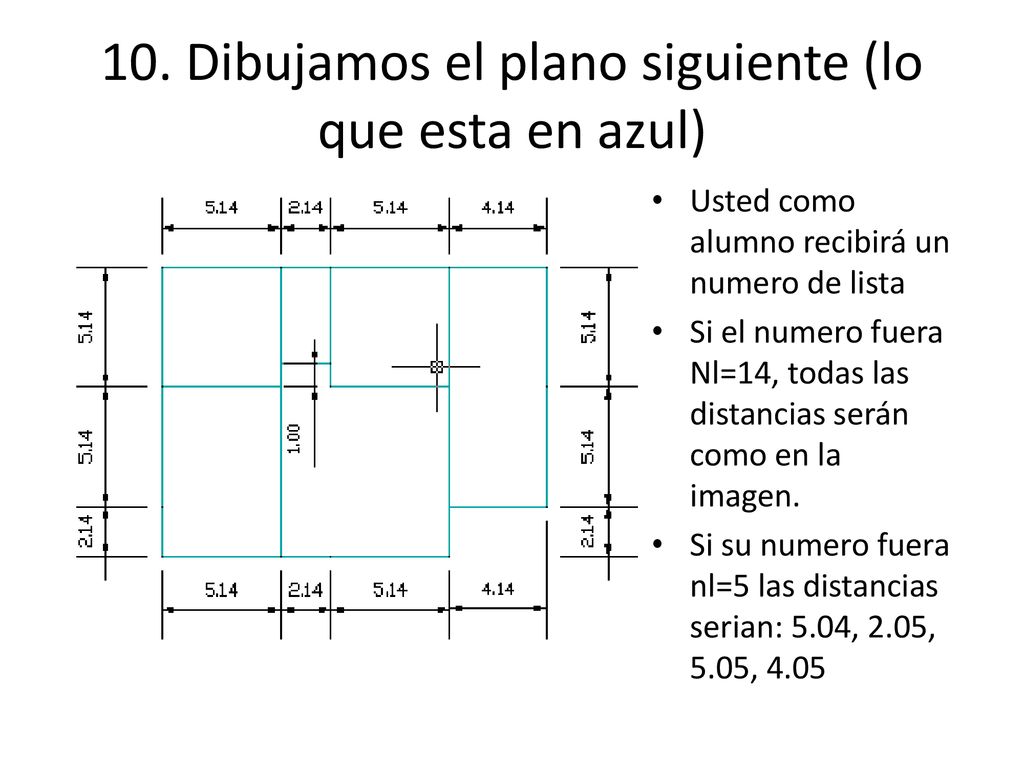

12 10. Dibujamos el plano siguiente (lo que esta en azul)
Usted como alumno recibirá un numero de lista Si el numero fuera Nl=14, todas las distancias serán como en la imagen. Si su numero fuera nl=5 las distancias serian: 5.04, 2.05, 5.05, 4.05

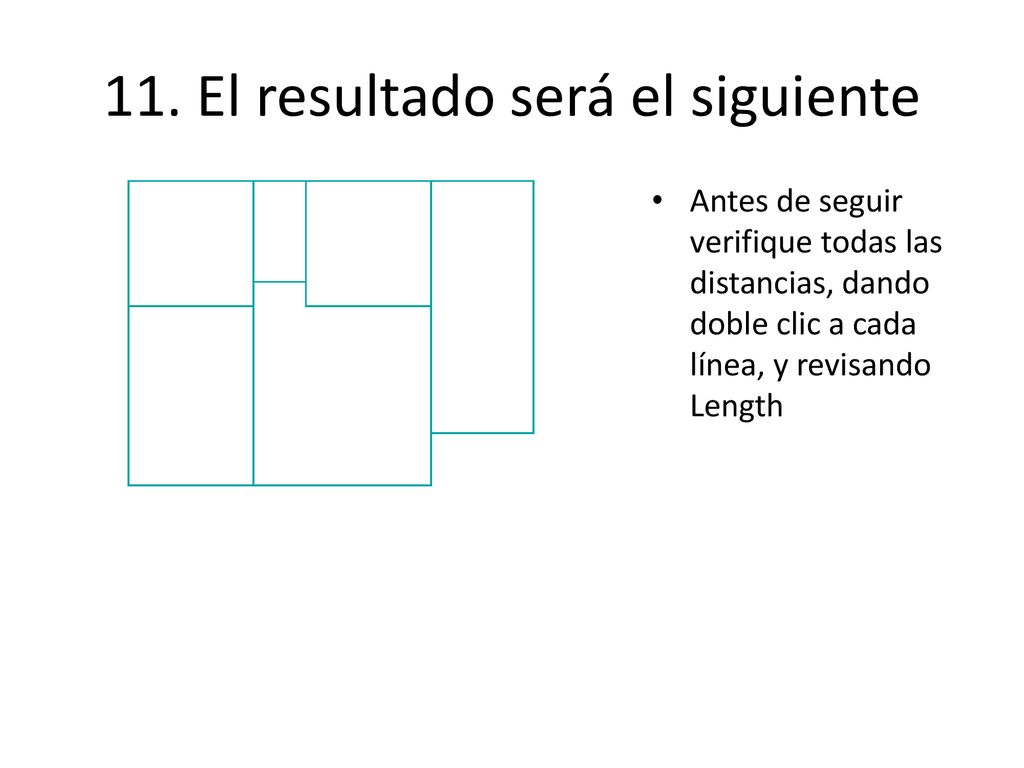

13 11. El resultado será el siguiente
Antes de seguir verifique todas las distancias, dando doble clic a cada línea, y revisando Length

14 Aplicación del comando layer

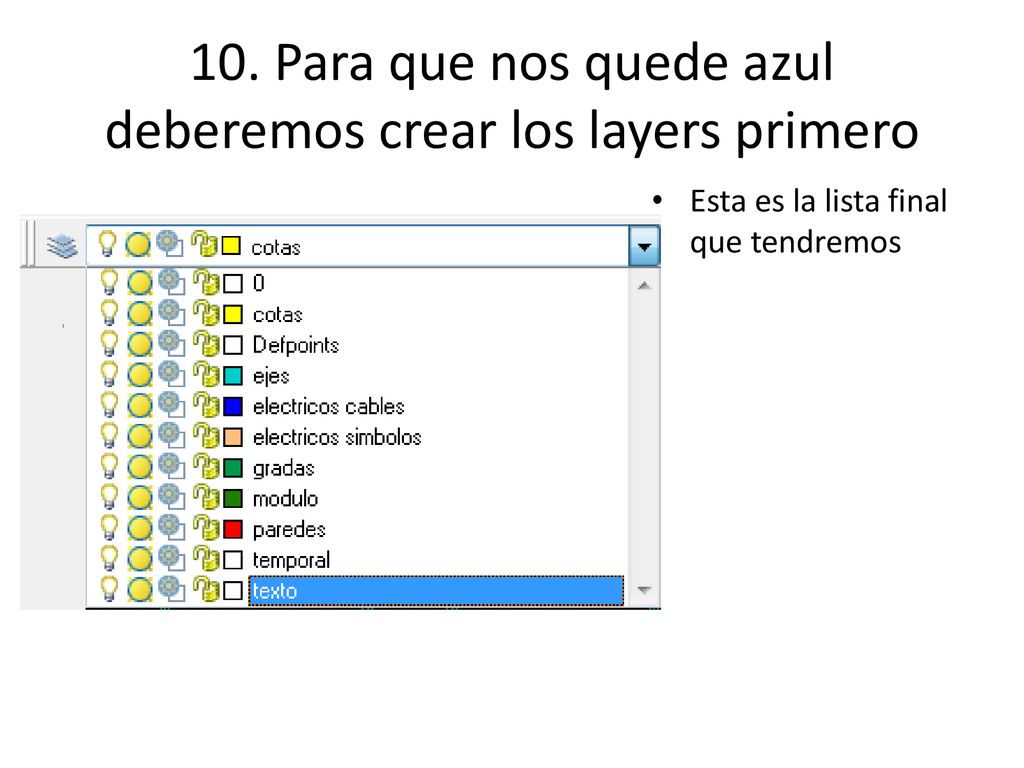

15 10. Para que nos quede azul deberemos crear los layers primero
Esta es la lista final que tendremos

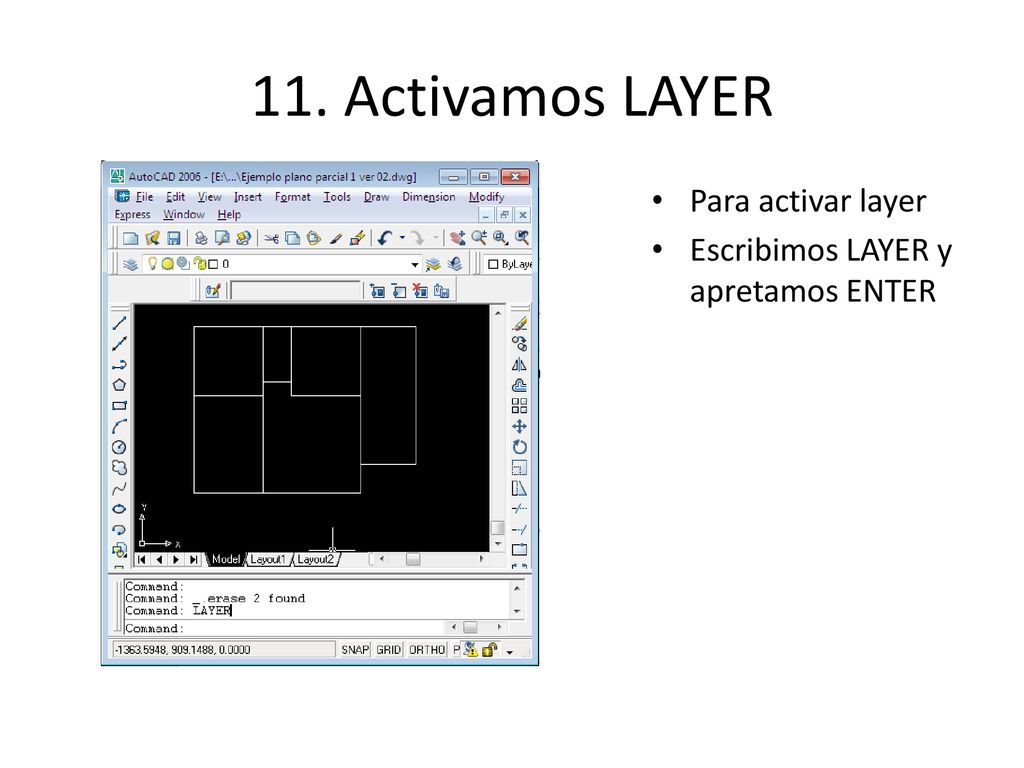

16 11. Activamos LAYER Para activar layer
Escribimos LAYER y apretamos ENTER

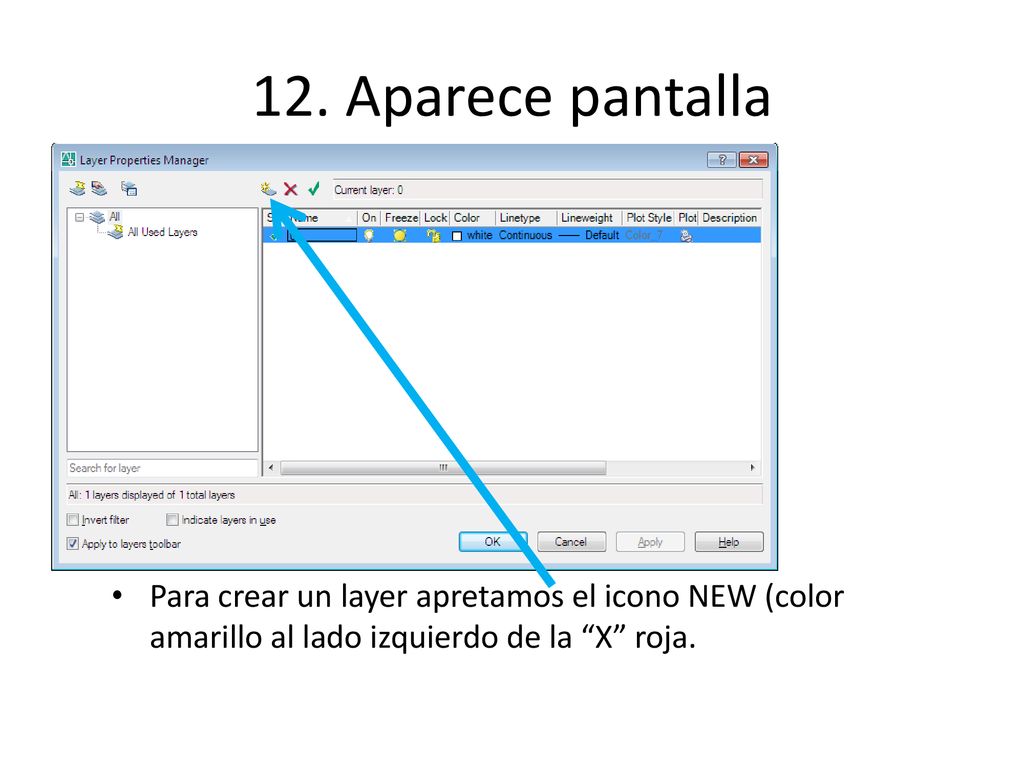

17 12. Aparece pantalla Para crear un layer apretamos el icono NEW (color amarillo al lado izquierdo de la “X” roja.

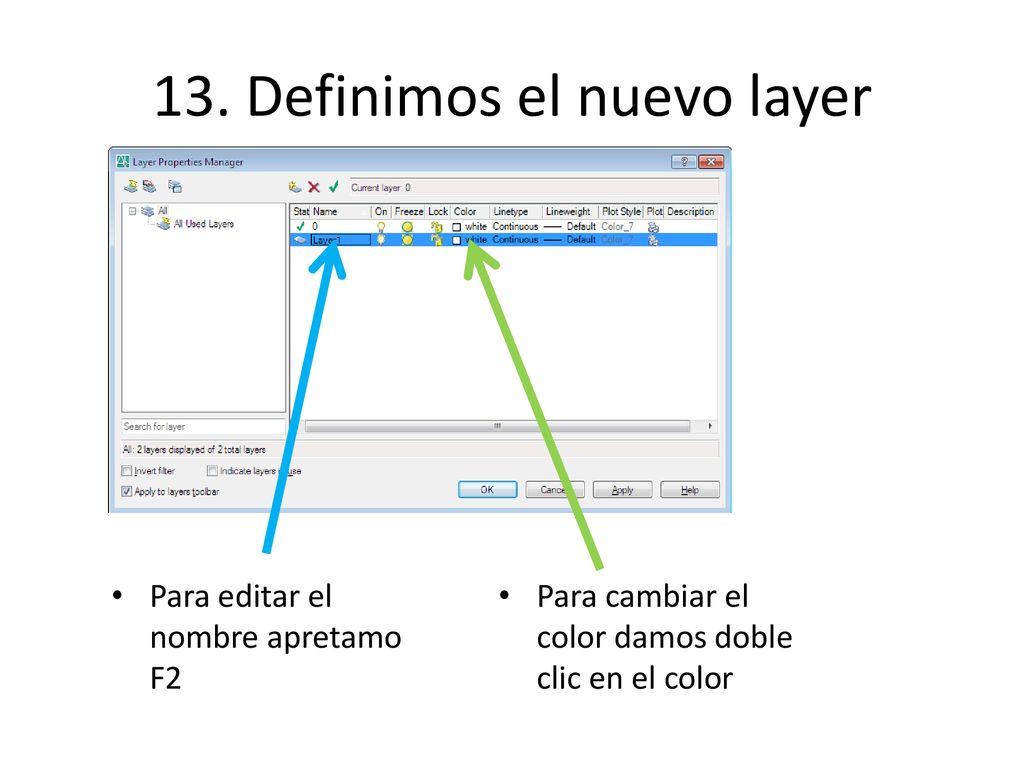

18 13. Definimos el nuevo layer
Para editar el nombre apretamo F2 Para cambiar el color damos doble clic en el color

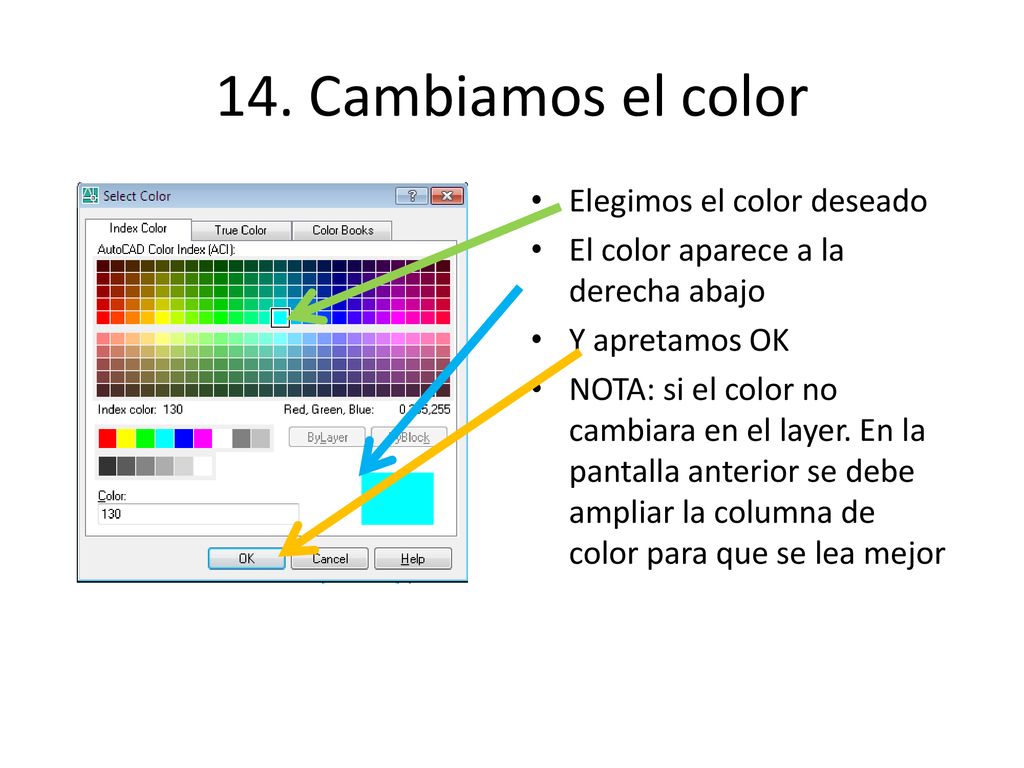

19 14. Cambiamos el color Elegimos el color deseado
El color aparece a la derecha abajo Y apretamos OK NOTA: si el color no cambiara en el layer. En la pantalla anterior se debe ampliar la columna de color para que se lea mejor

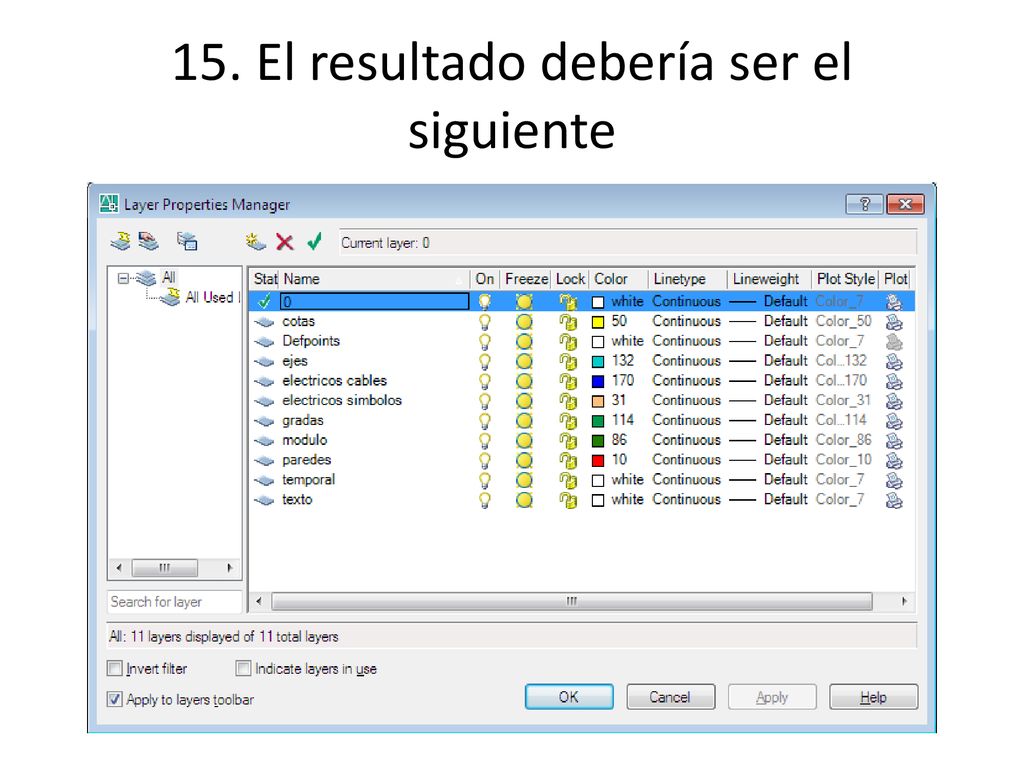

20 15. El resultado debería ser el siguiente

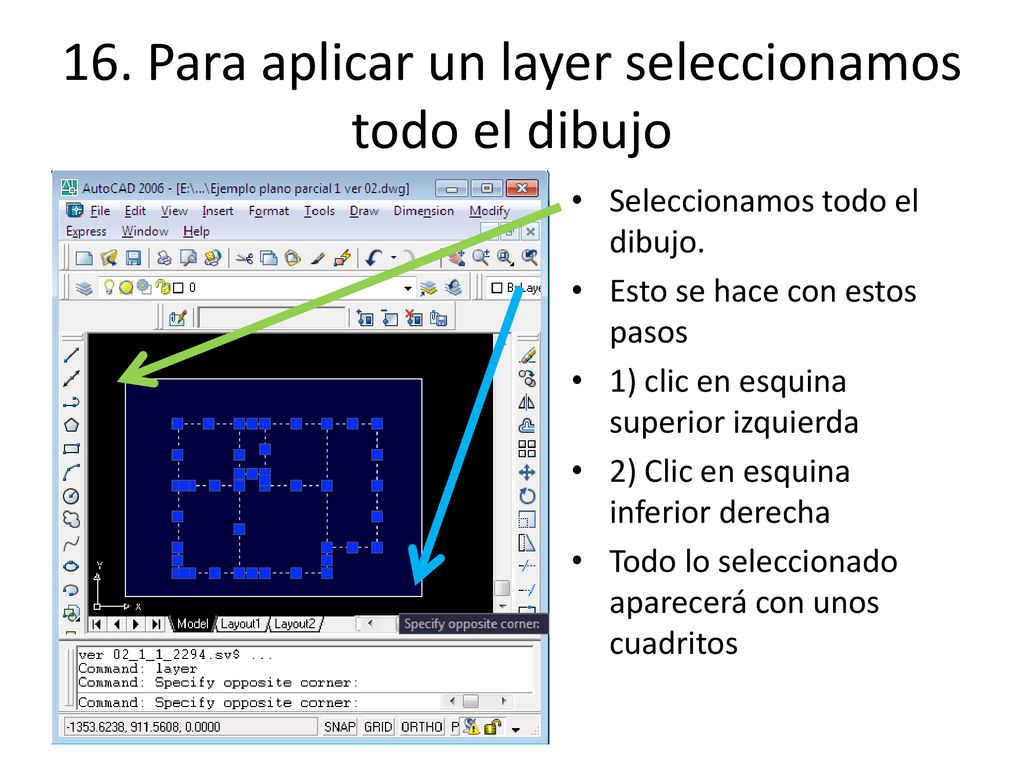

21 16. Para aplicar un layer seleccionamos todo el dibujo
Esto se hace con estos pasos 1) clic en esquina superior izquierda 2) Clic en esquina inferior derecha Todo lo seleccionado aparecerá con unos cuadritos

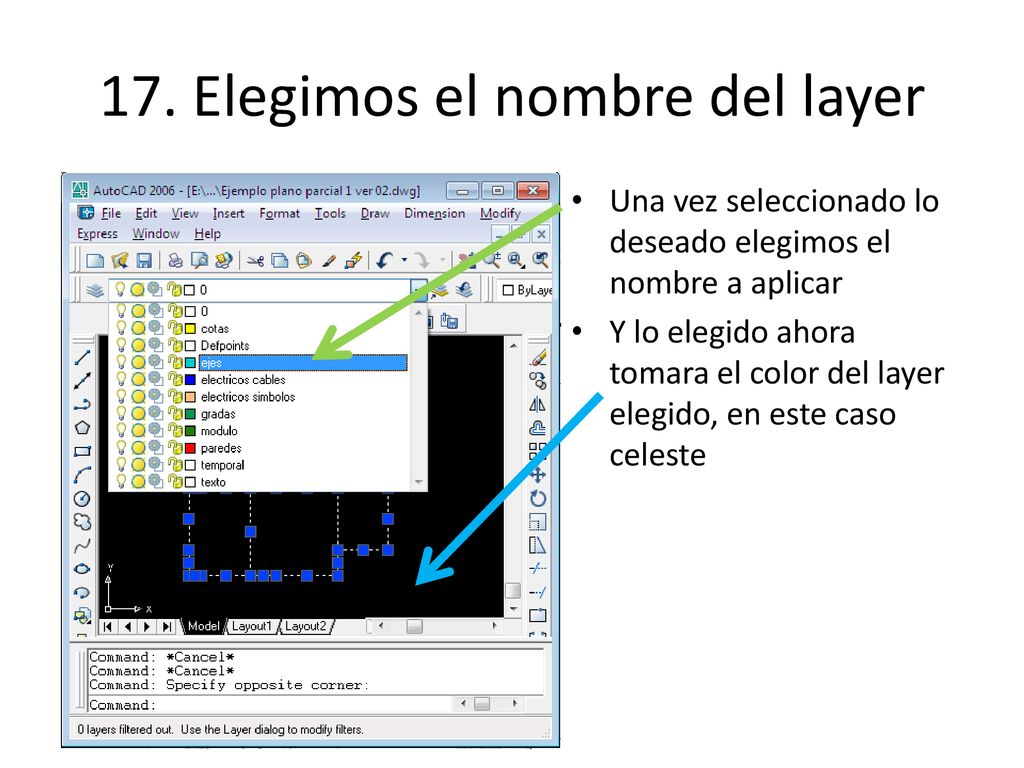

22 17. Elegimos el nombre del layer
Una vez seleccionado lo deseado elegimos el nombre a aplicar Y lo elegido ahora tomara el color del layer elegido, en este caso celeste

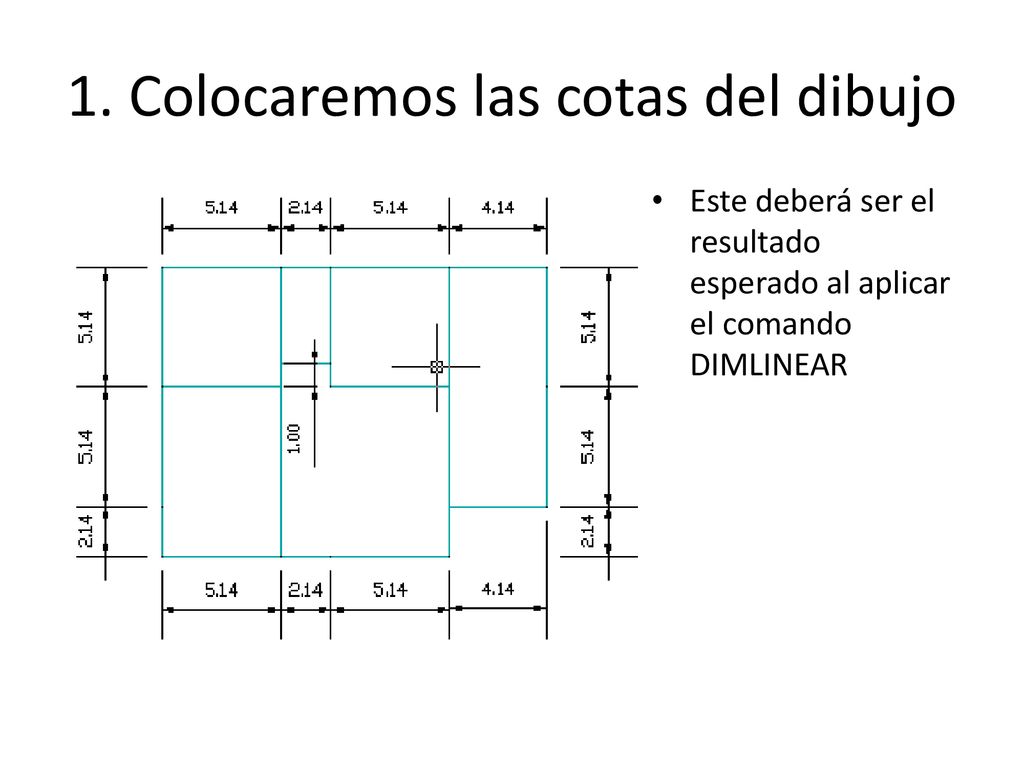

23 1. Colocaremos las cotas del dibujo
Este deberá ser el resultado esperado al aplicar el comando DIMLINEAR

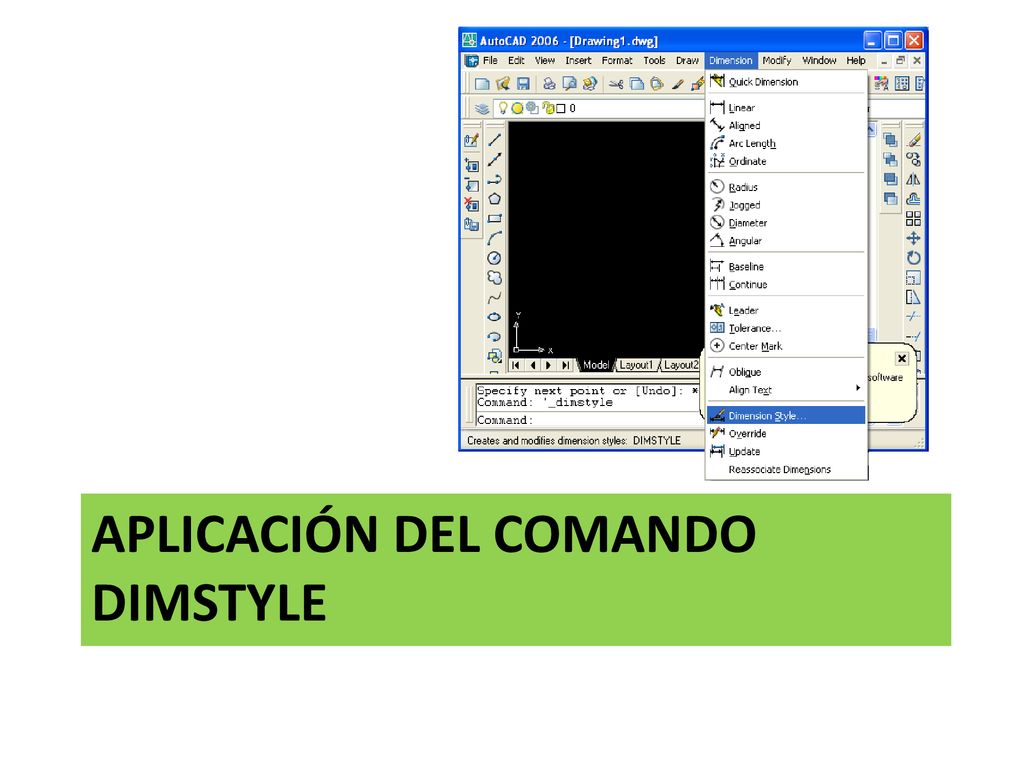

24 Aplicación del comando dimstyle

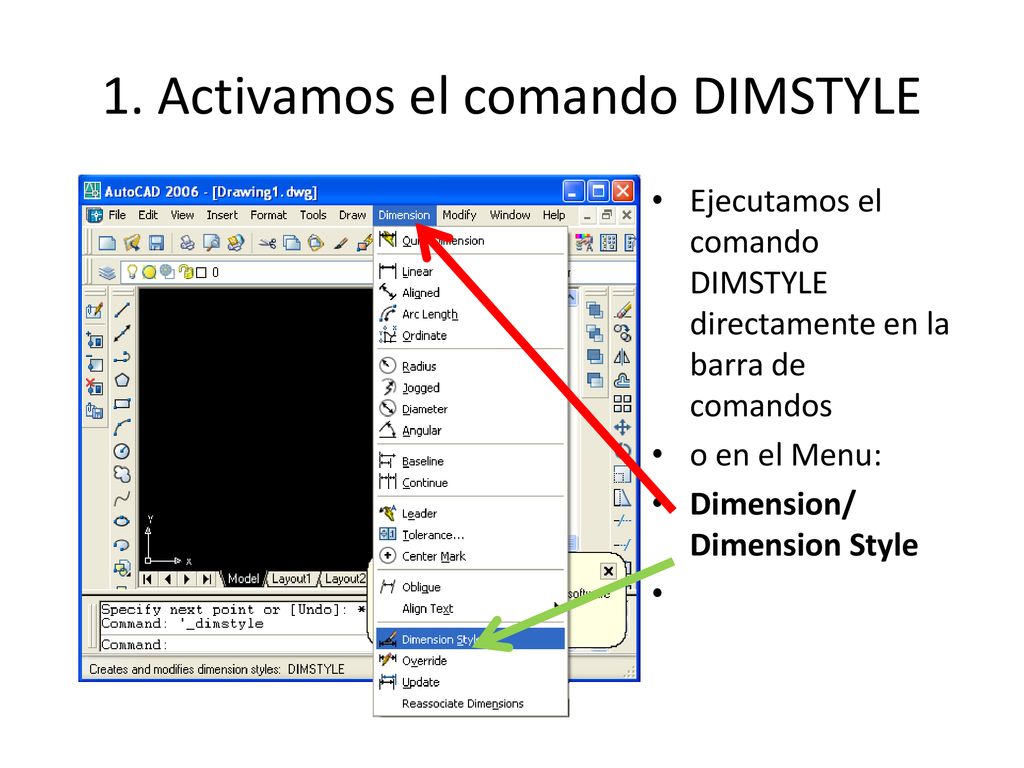

25 1. Activamos el comando DIMSTYLE
Ejecutamos el comando DIMSTYLE directamente en la barra de comandos o en el Menu: Dimension/ Dimension Style

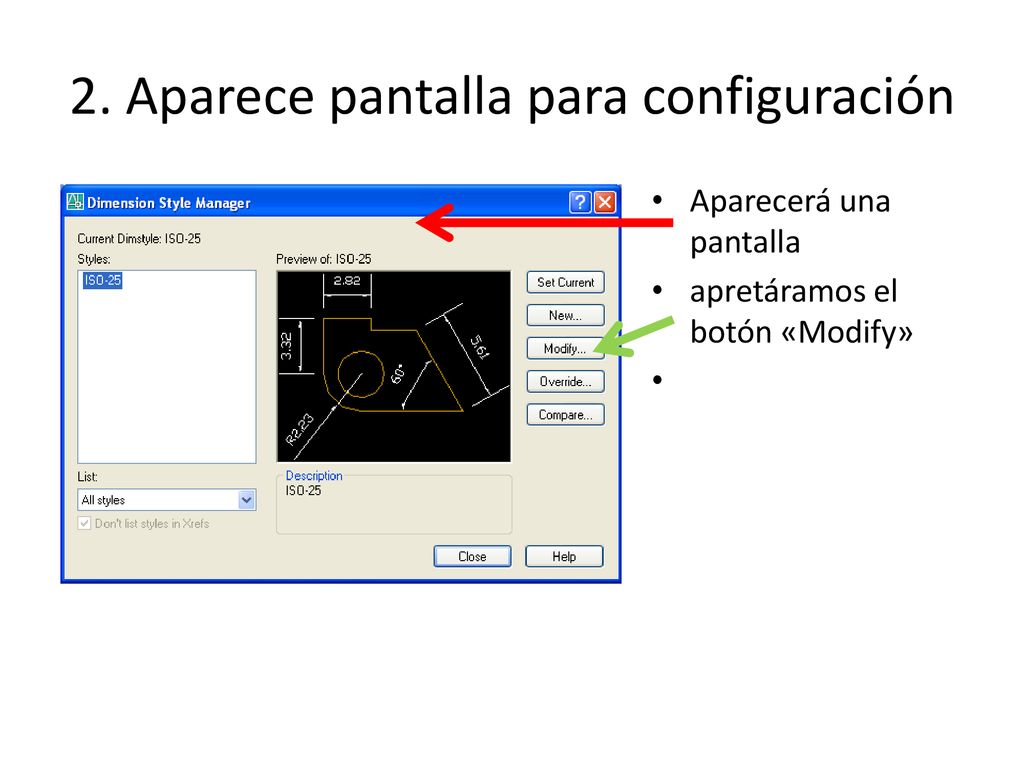

26 2. Aparece pantalla para configuración
Aparecerá una pantalla apretáramos el botón «Modify»

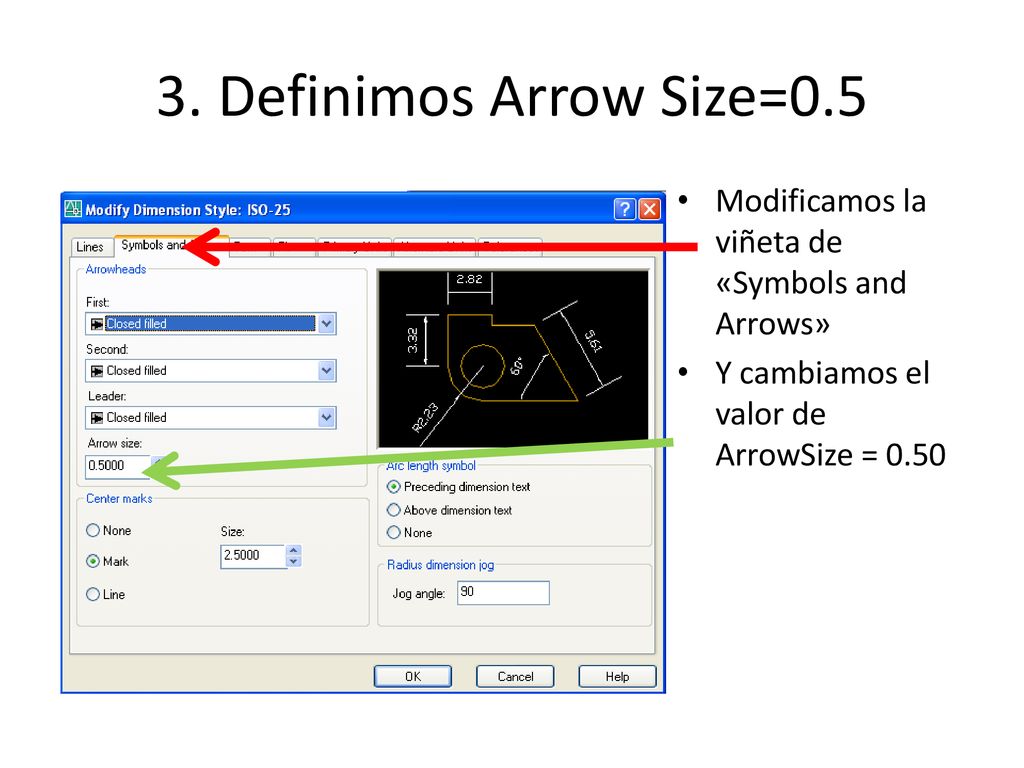

27 3. Definimos Arrow Size=0.5 Modificamos la viñeta de «Symbols and Arrows» Y cambiamos el valor de ArrowSize = 0.50

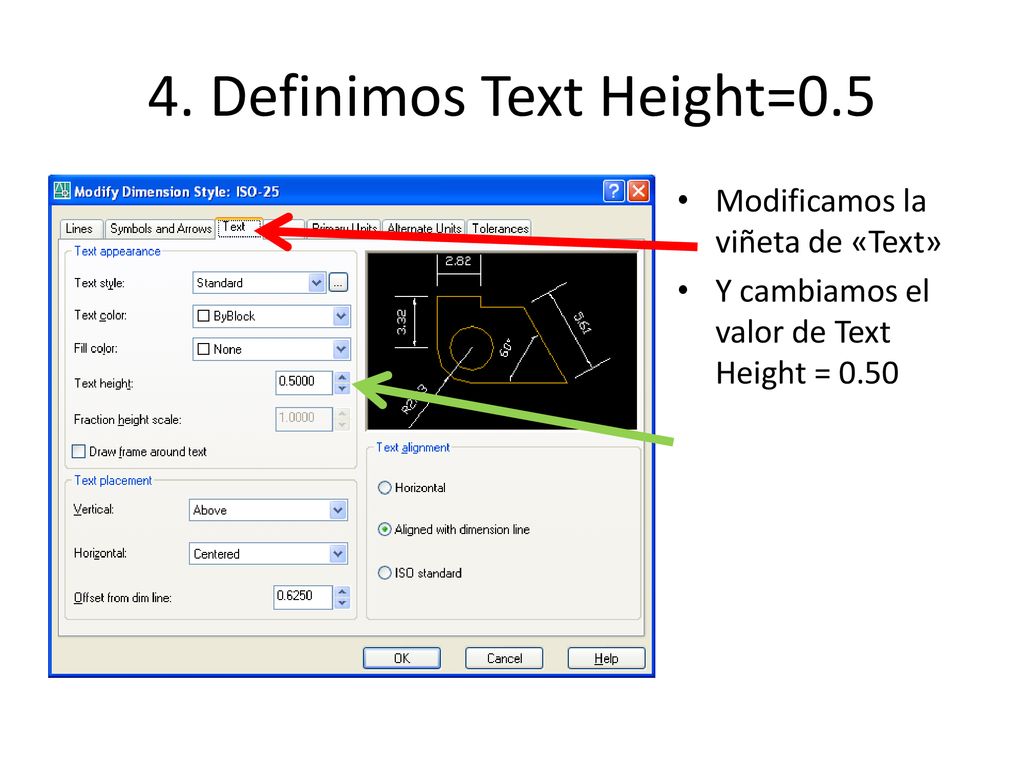

28 4. Definimos Text Height=0.5
Modificamos la viñeta de «Text» Y cambiamos el valor de Text Height = 0.50

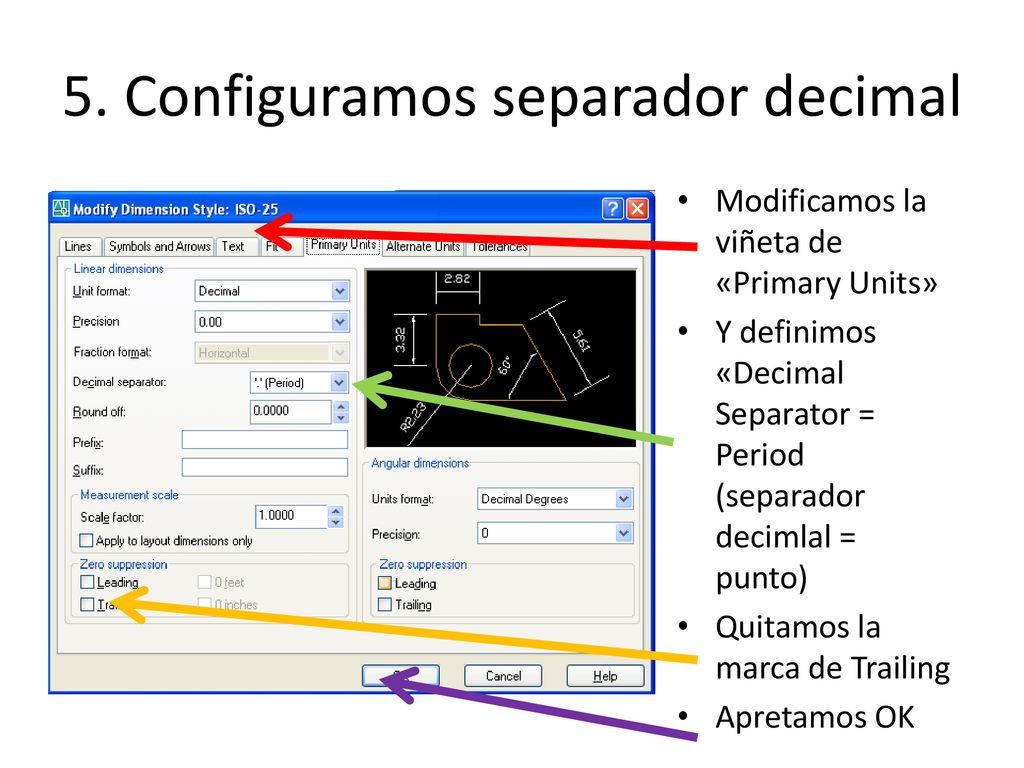

29 5. Configuramos separador decimal
Modificamos la viñeta de «Primary Units» Y definimos «Decimal Separator = Period (separador decimlal = punto) Quitamos la marca de Trailing Apretamos OK

30 Aplicación del comando DIMLINEAR

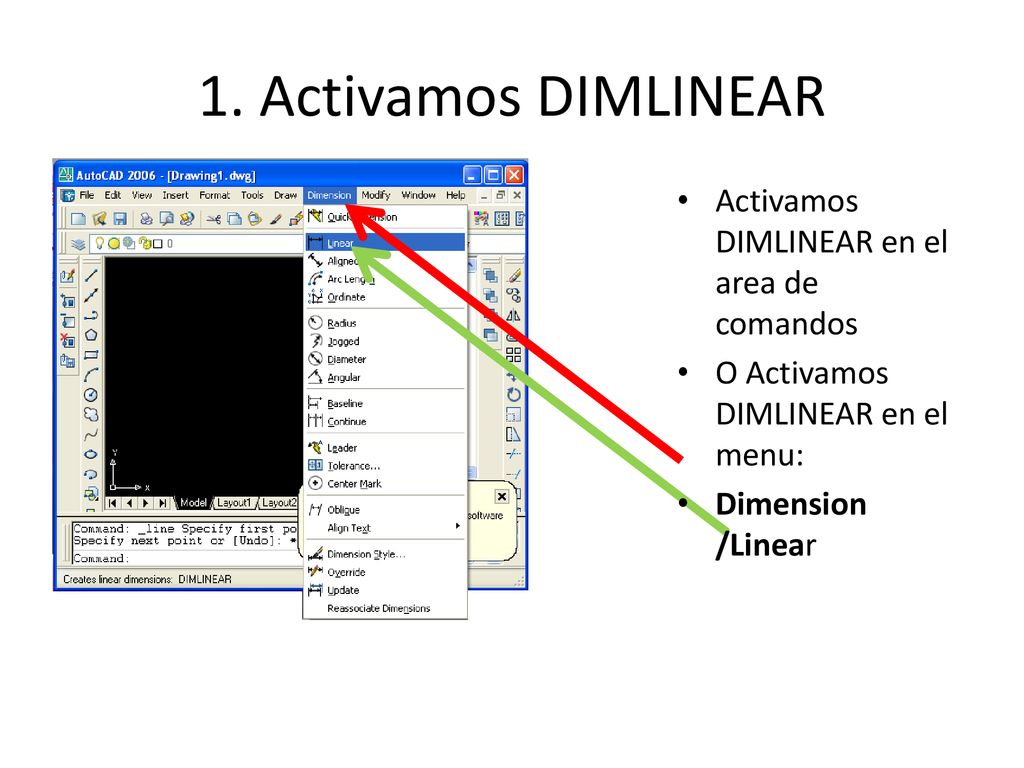

31 1. Activamos DIMLINEAR Activamos DIMLINEAR en el area de comandos
O Activamos DIMLINEAR en el menu: Dimension /Linear

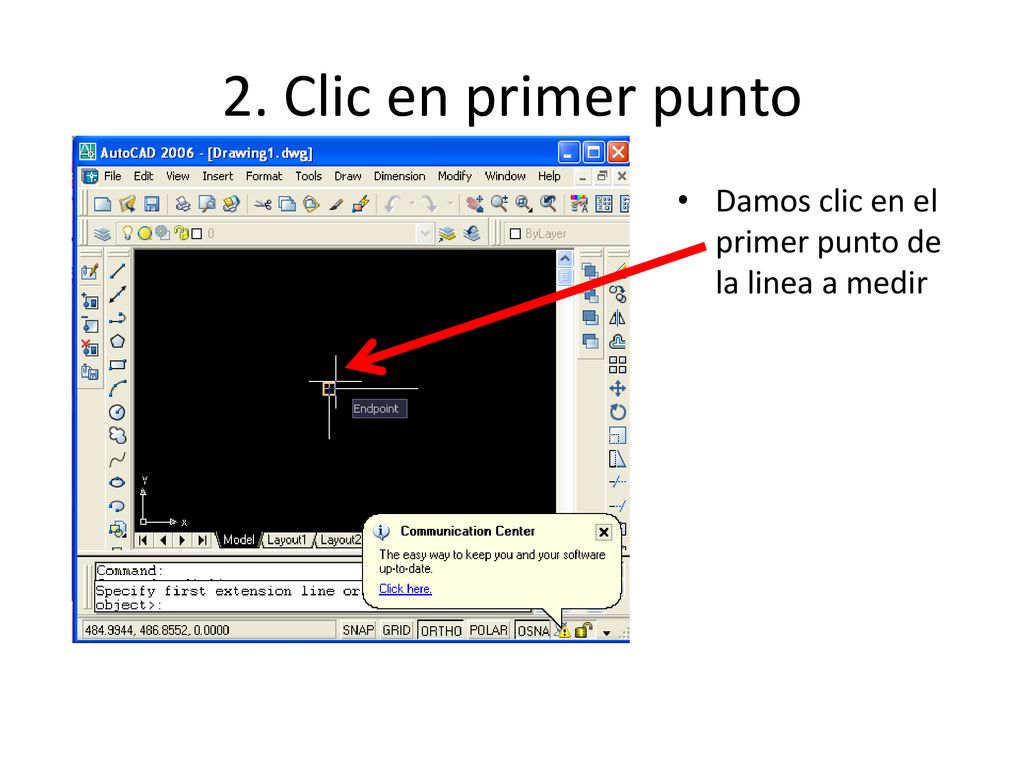

32 2. Clic en primer punto Damos clic en el primer punto de la linea a medir

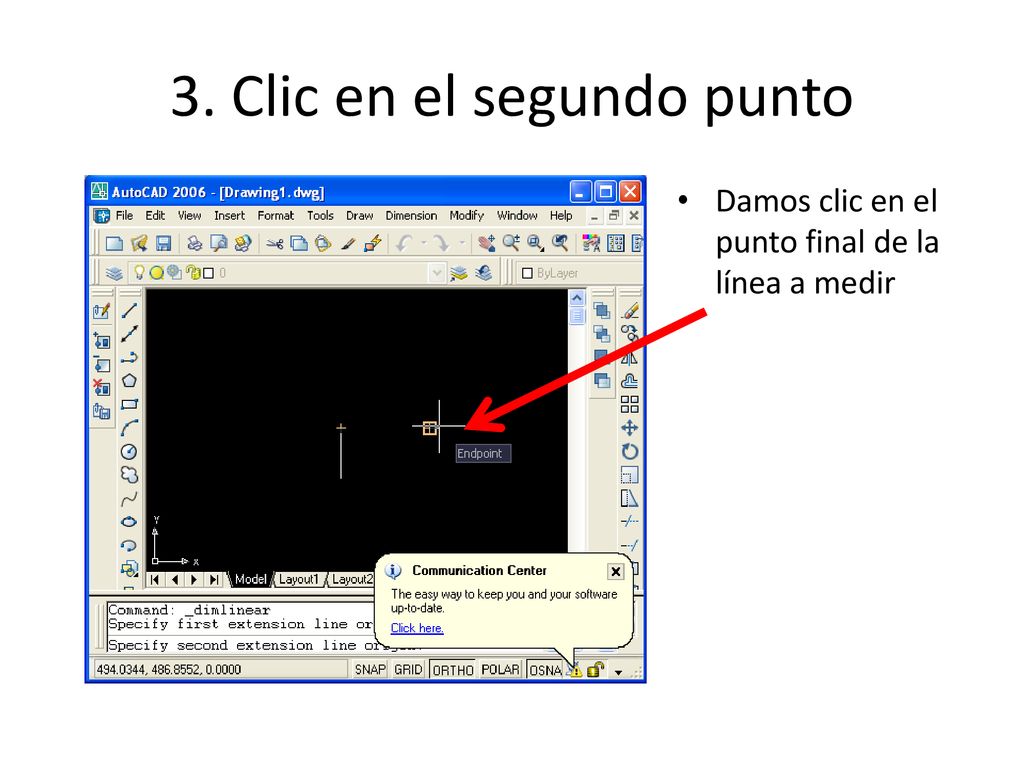

33 3. Clic en el segundo punto
Damos clic en el punto final de la línea a medir

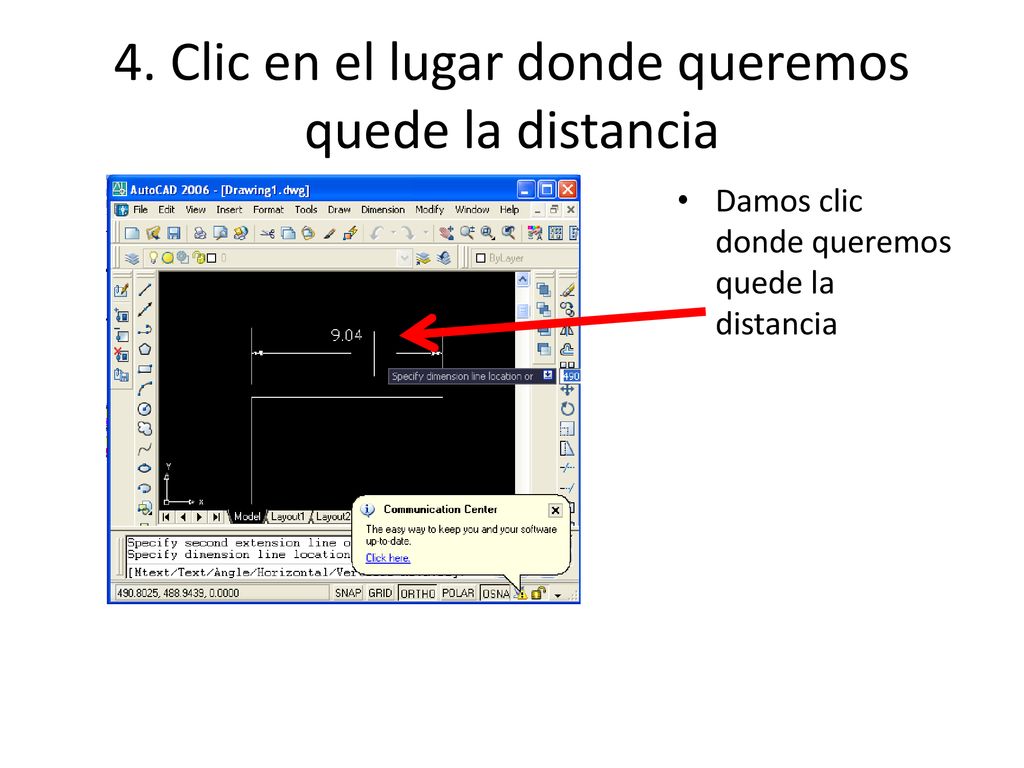

34 4. Clic en el lugar donde queremos quede la distancia
Damos clic donde queremos quede la distancia

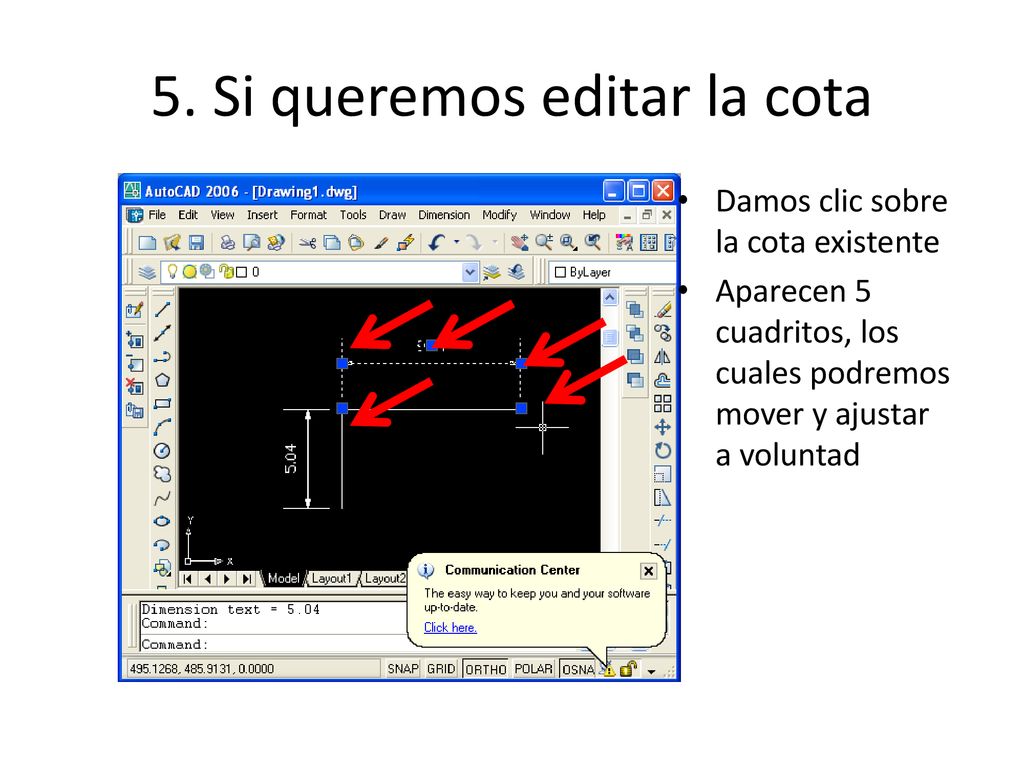

35 5. Si queremos editar la cota
Damos clic sobre la cota existente Aparecen 5 cuadritos, los cuales podremos mover y ajustar a voluntad

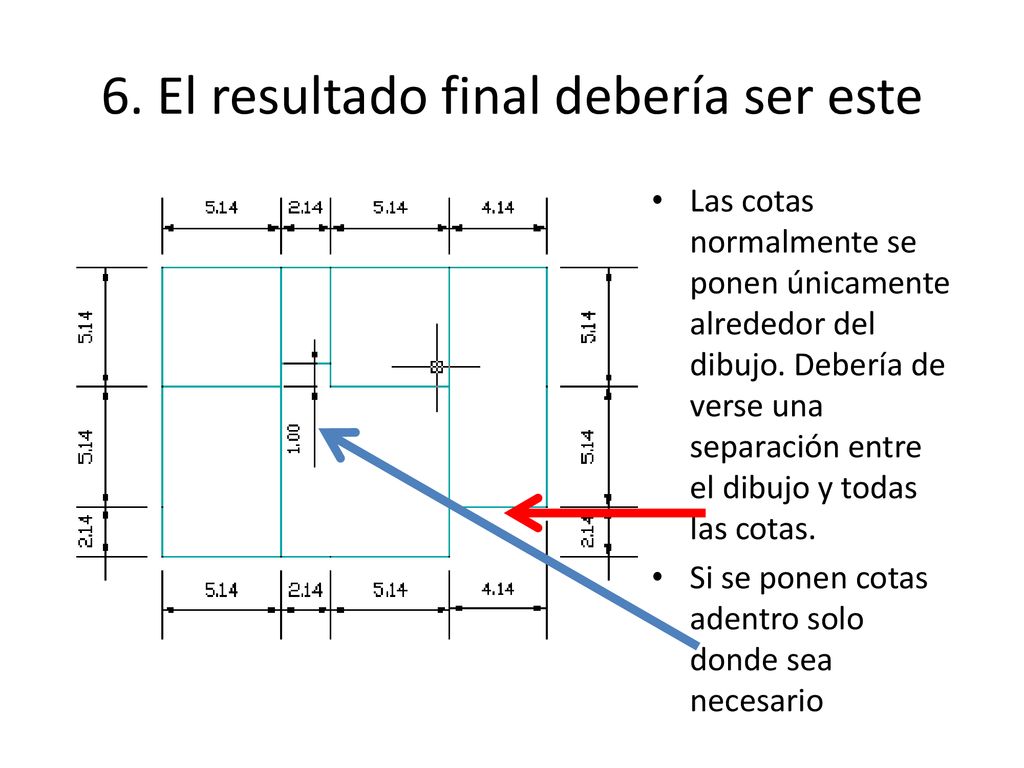

36 6. El resultado final debería ser este
Las cotas normalmente se ponen únicamente alrededor del dibujo. Debería de verse una separación entre el dibujo y todas las cotas. Si se ponen cotas adentro solo donde sea necesario

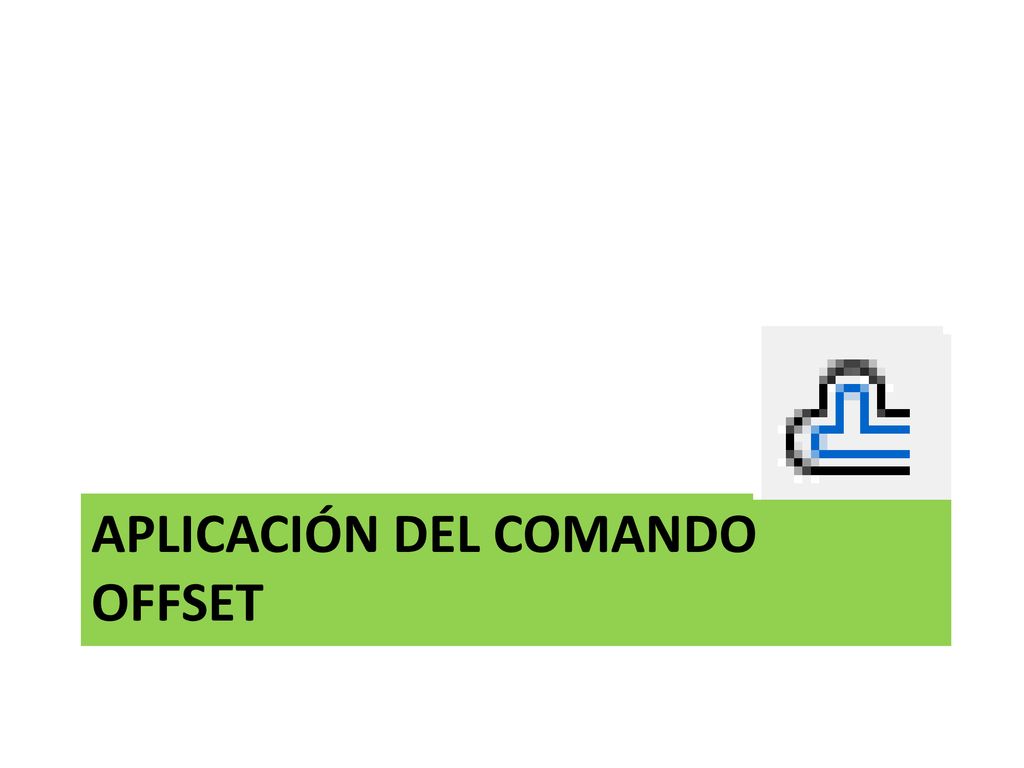

37 Aplicación del comando offset

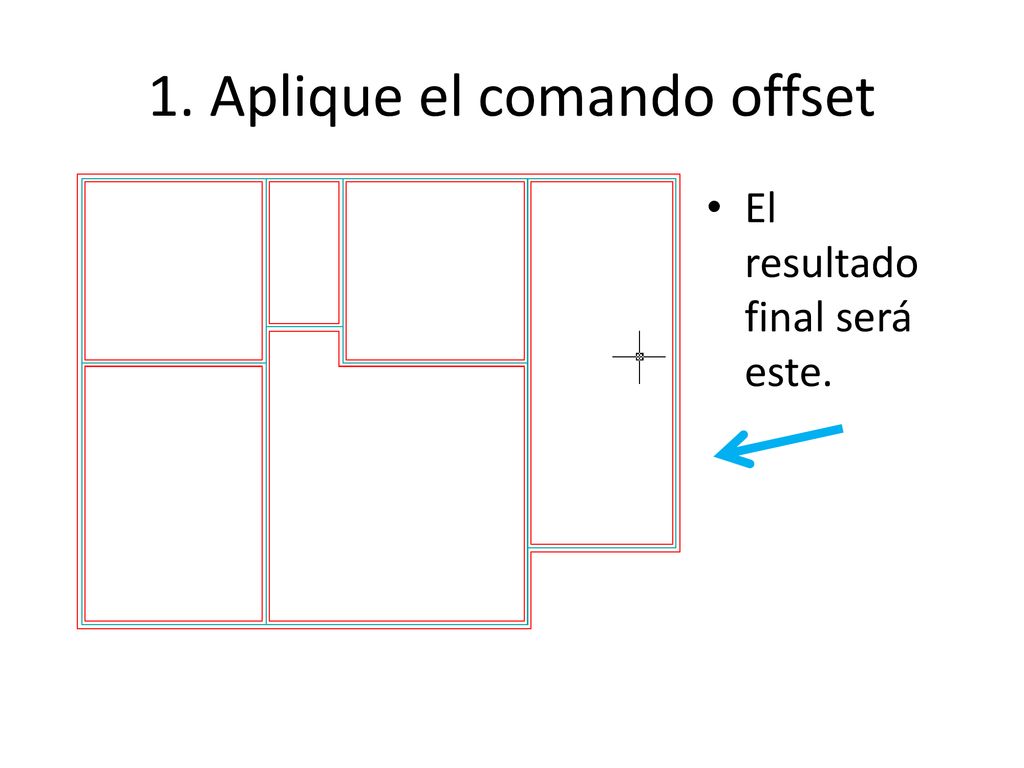

38 1. Aplique el comando offset
El resultado final será este.

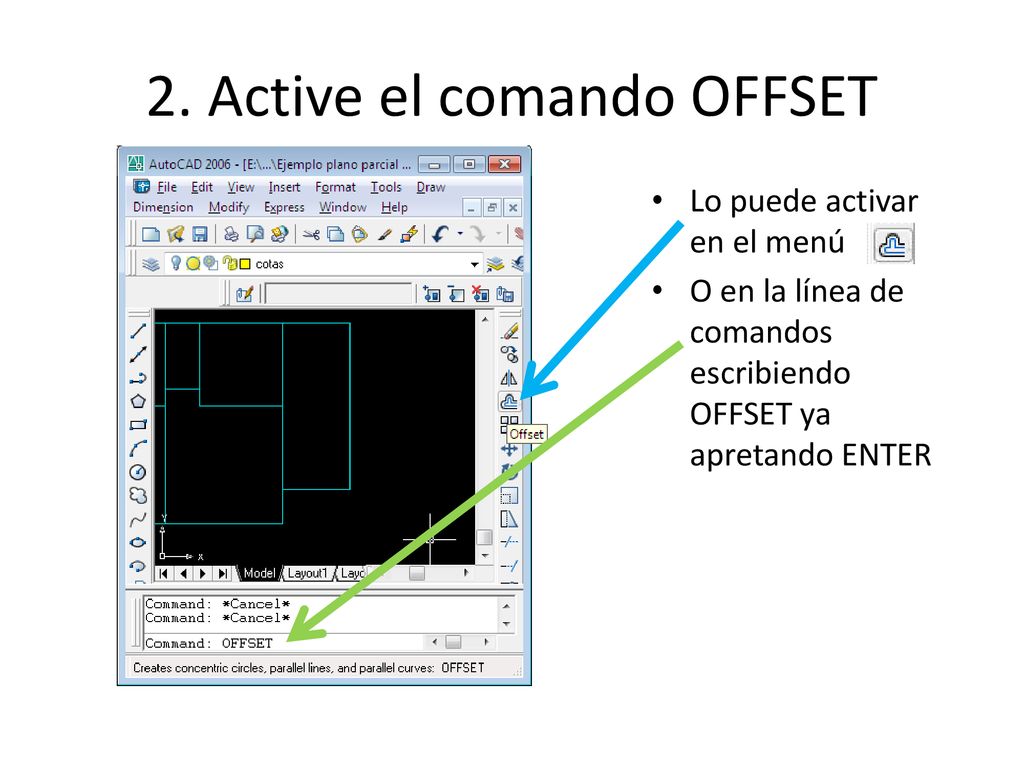

39 2. Active el comando OFFSET
Lo puede activar en el menú O en la línea de comandos escribiendo OFFSET ya apretando ENTER

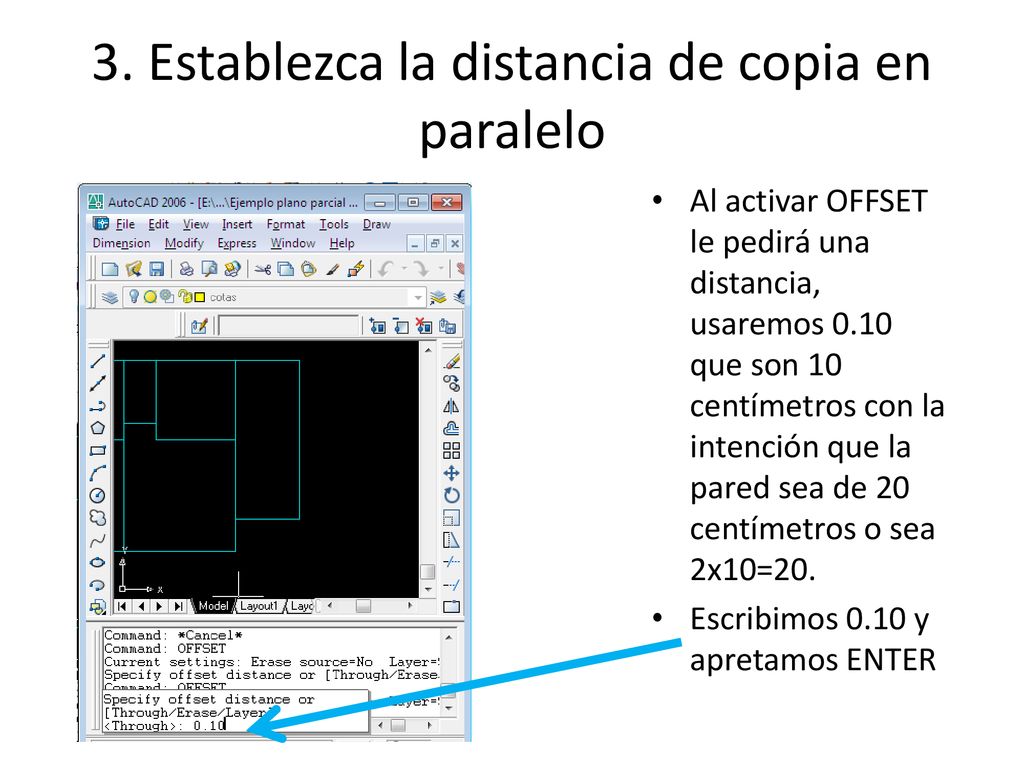

40 3. Establezca la distancia de copia en paralelo
Al activar OFFSET le pedirá una distancia, usaremos 0.10 que son 10 centímetros con la intención que la pared sea de 20 centímetros o sea 2x10=20. Escribimos 0.10 y apretamos ENTER

41 4. Ahora haremos la copia en paralelo en todas las líneas
Una vez definida la distancia haremos estos pasos: 1) clic en la línea a copiar 2) movemos el mouse a un lado 3) clic en el lado donde deseamos la copia 4) repetir pasos 1 al 3 5) apretar ESC al finalizar

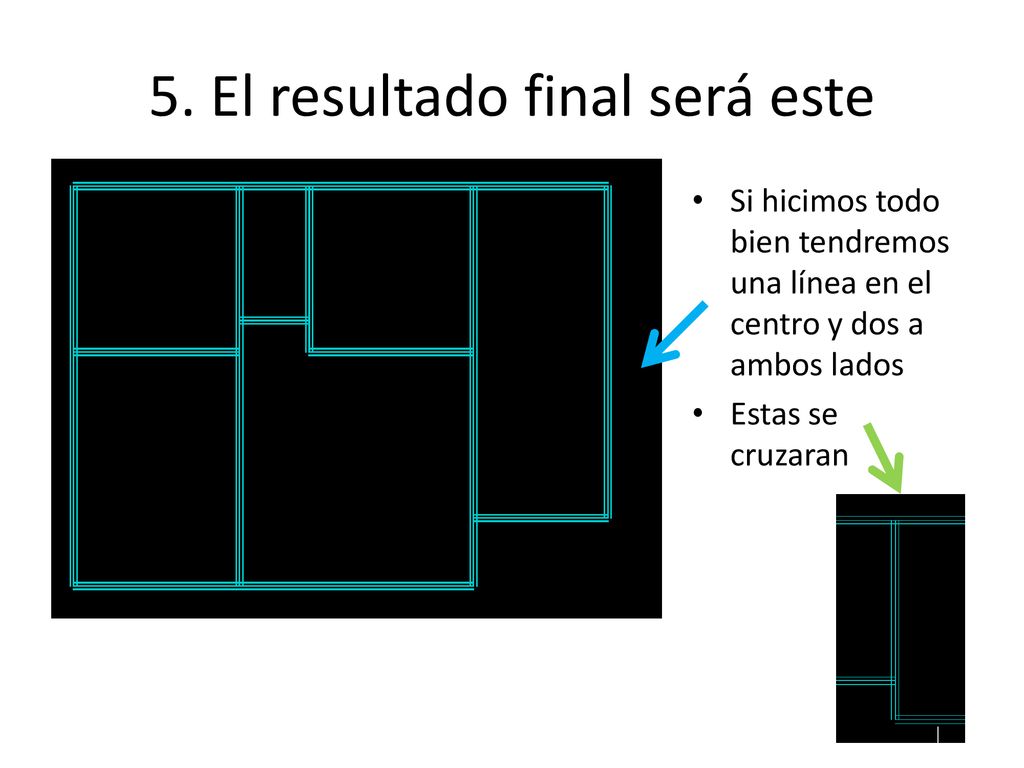

42 5. El resultado final será este
Si hicimos todo bien tendremos una línea en el centro y dos a ambos lados Estas se cruzaran

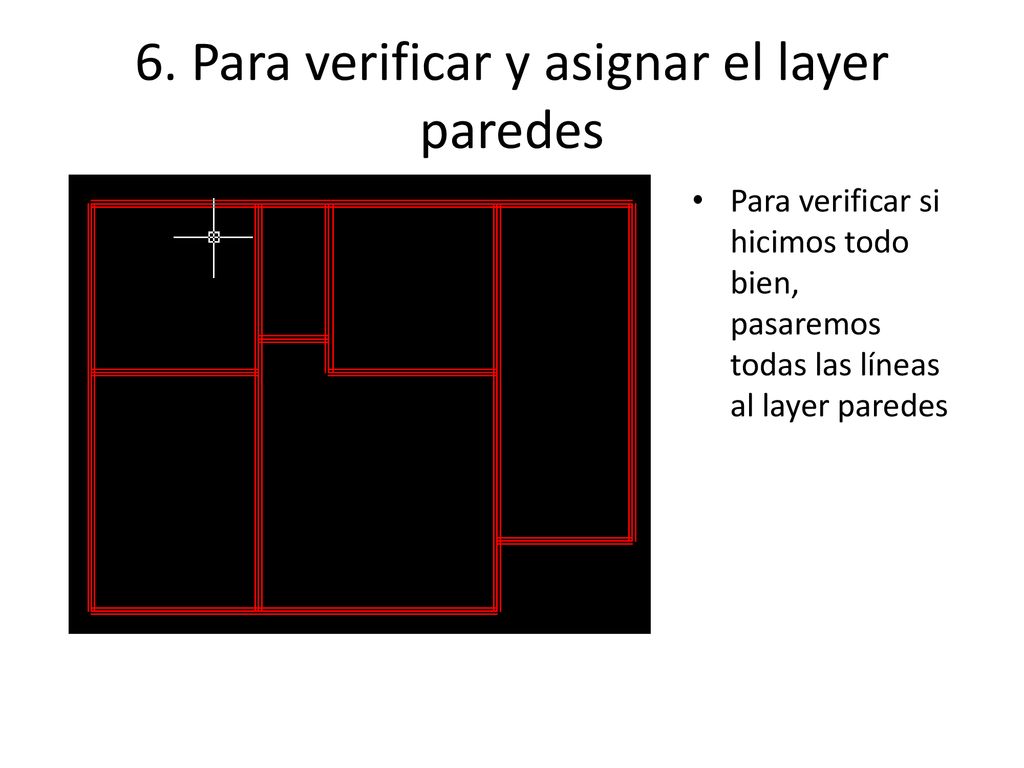

43 6. Para verificar y asignar el layer paredes
Para verificar si hicimos todo bien, pasaremos todas las líneas al layer paredes

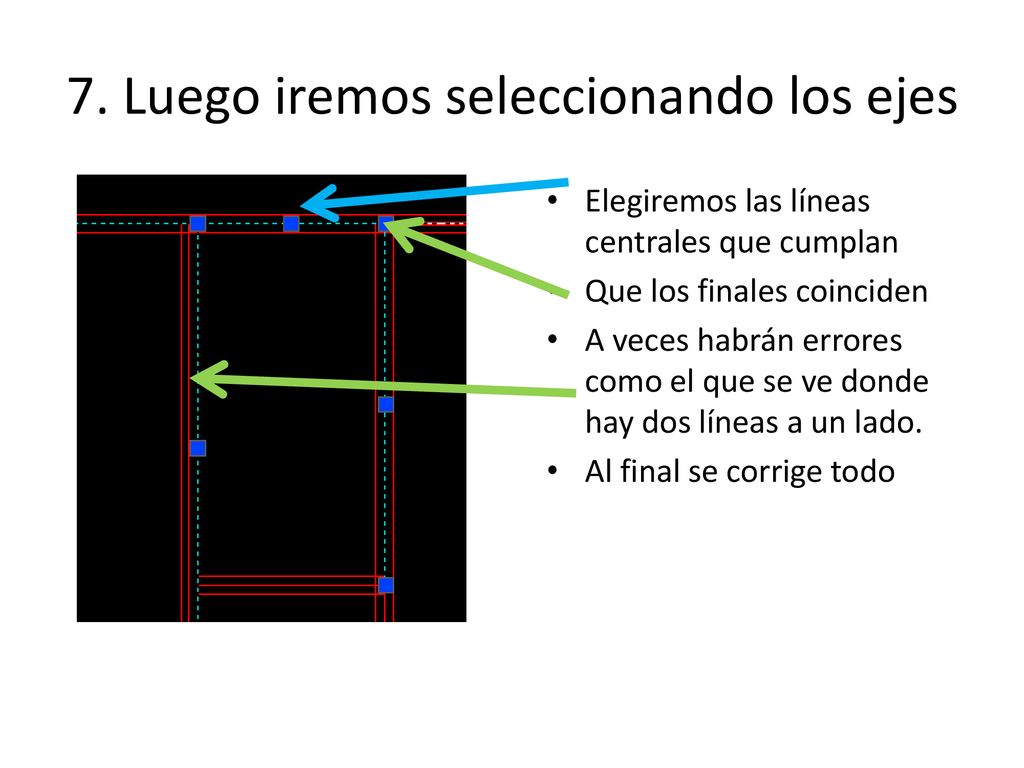

44 7. Luego iremos seleccionando los ejes
Elegiremos las líneas centrales que cumplan Que los finales coinciden A veces habrán errores como el que se ve donde hay dos líneas a un lado. Al final se corrige todo

45 Aplicación del comando CHAMFER

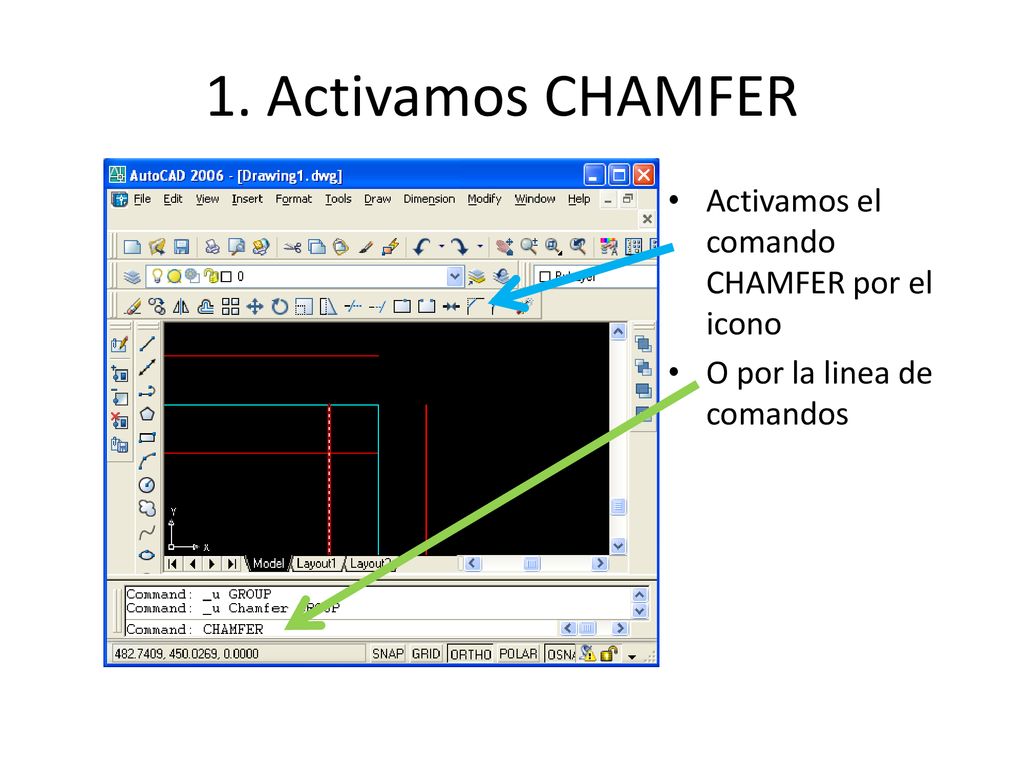

46 1. Activamos CHAMFER Activamos el comando CHAMFER por el icono
O por la linea de comandos

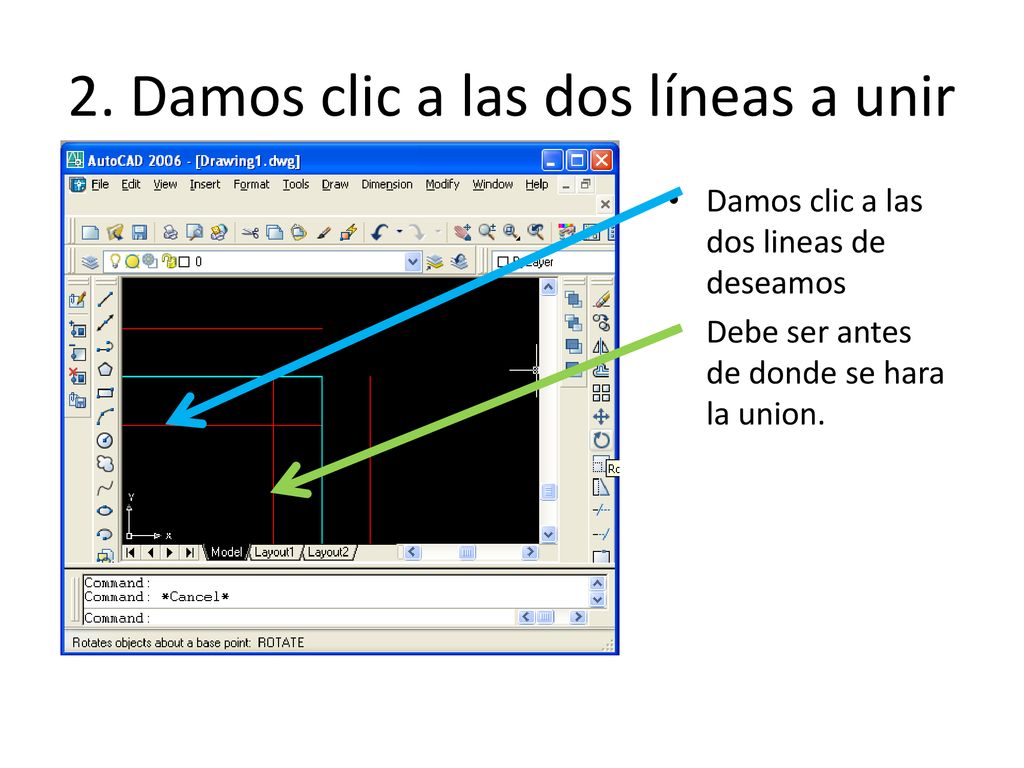

47 2. Damos clic a las dos líneas a unir
Damos clic a las dos lineas de deseamos Debe ser antes de donde se hara la union.

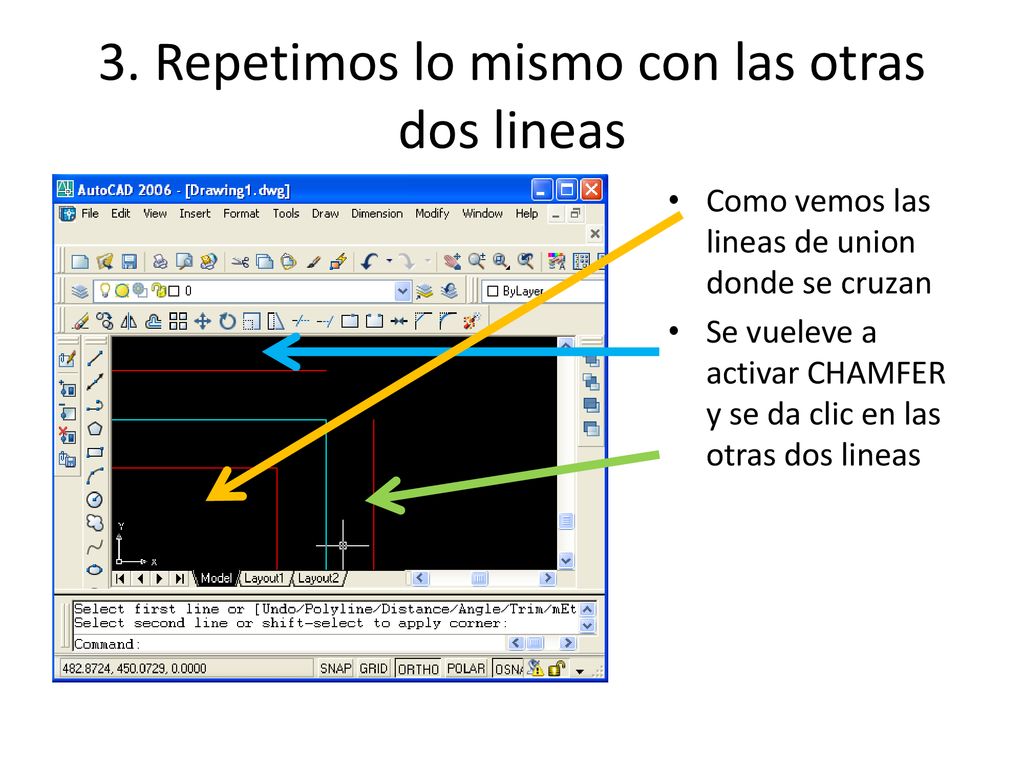

48 3. Repetimos lo mismo con las otras dos lineas
Como vemos las lineas de union donde se cruzan Se vueleve a activar CHAMFER y se da clic en las otras dos lineas

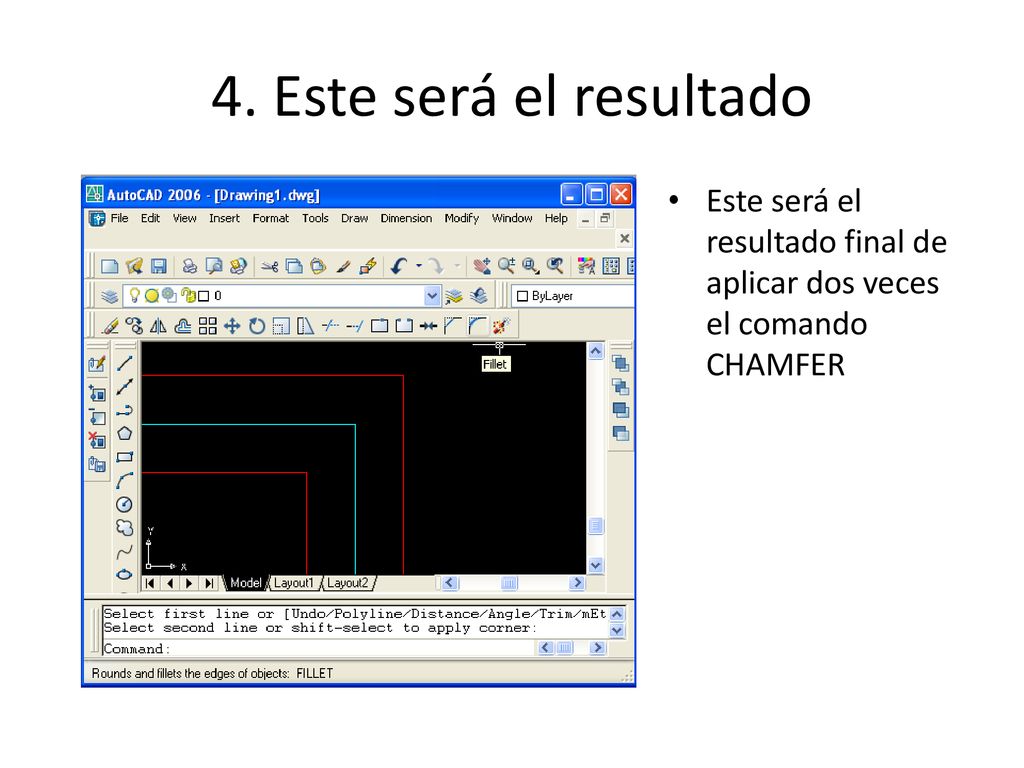

49 4. Este será el resultado Este será el resultado final de aplicar dos veces el comando CHAMFER

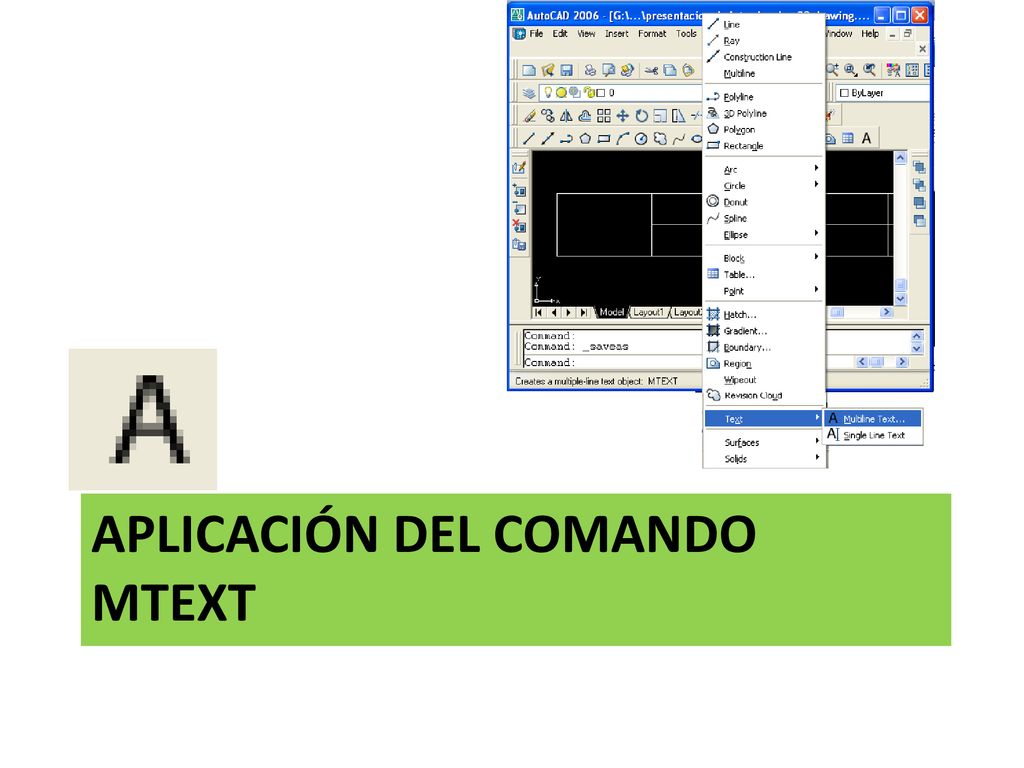

50 Aplicación del comando mtext

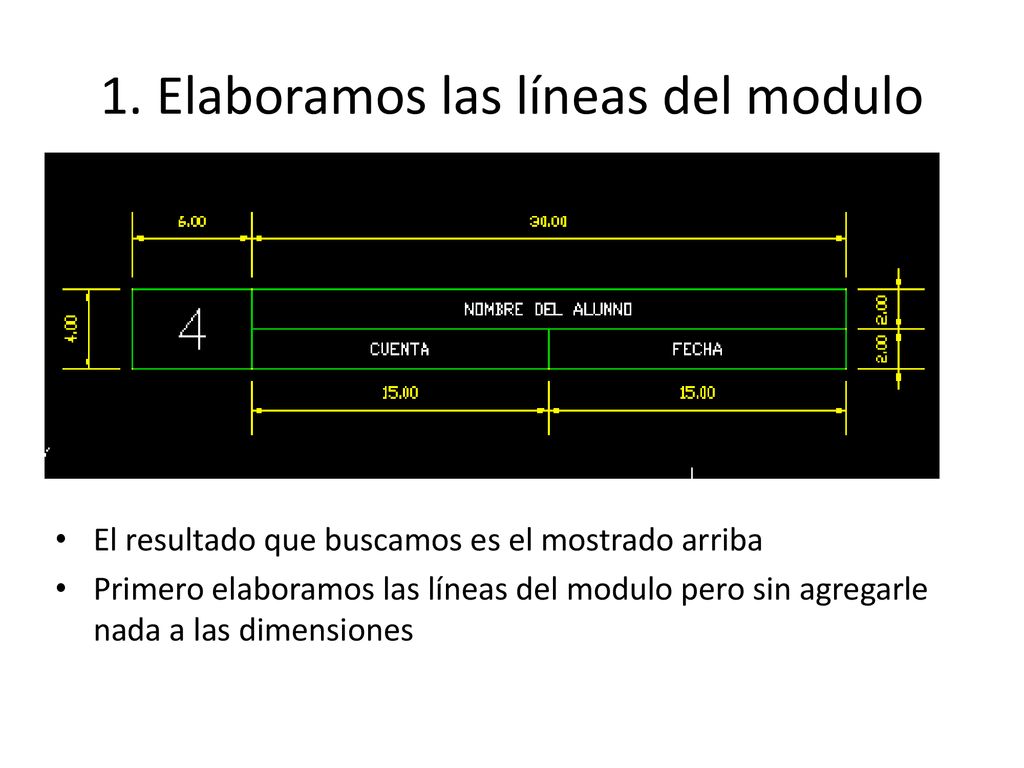

51 1. Elaboramos las líneas del modulo
El resultado que buscamos es el mostrado arriba Primero elaboramos las líneas del modulo pero sin agregarle nada a las dimensiones

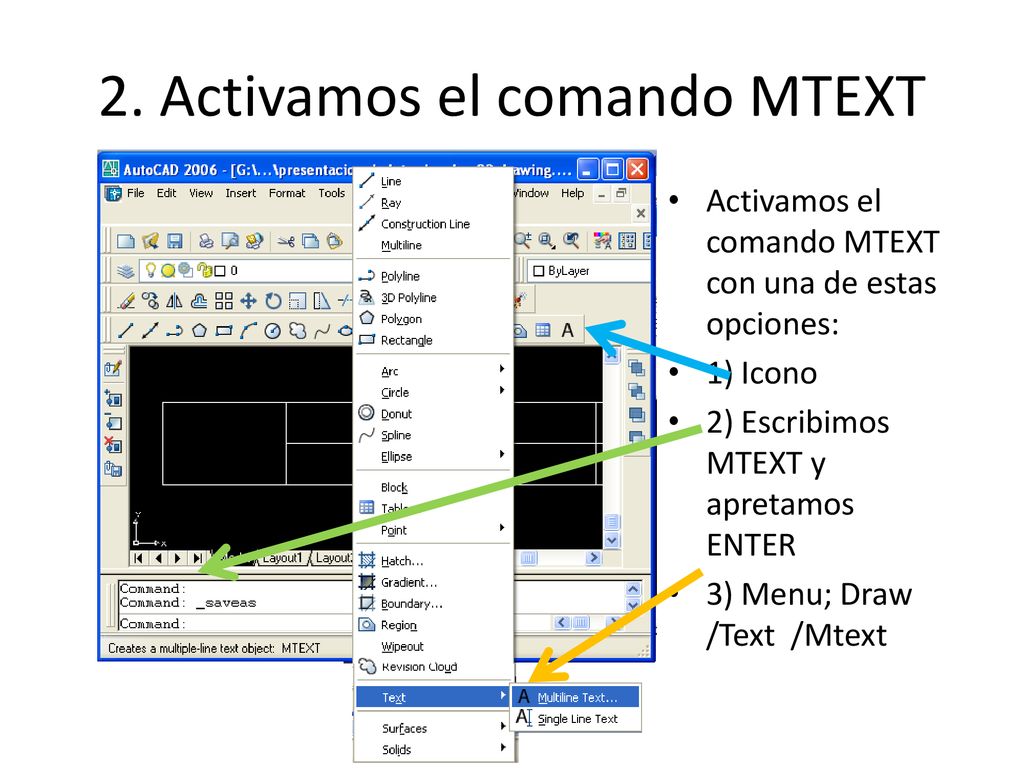

52 2. Activamos el comando MTEXT
Activamos el comando MTEXT con una de estas opciones: 1) Icono 2) Escribimos MTEXT y apretamos ENTER 3) Menu; Draw /Text /Mtext

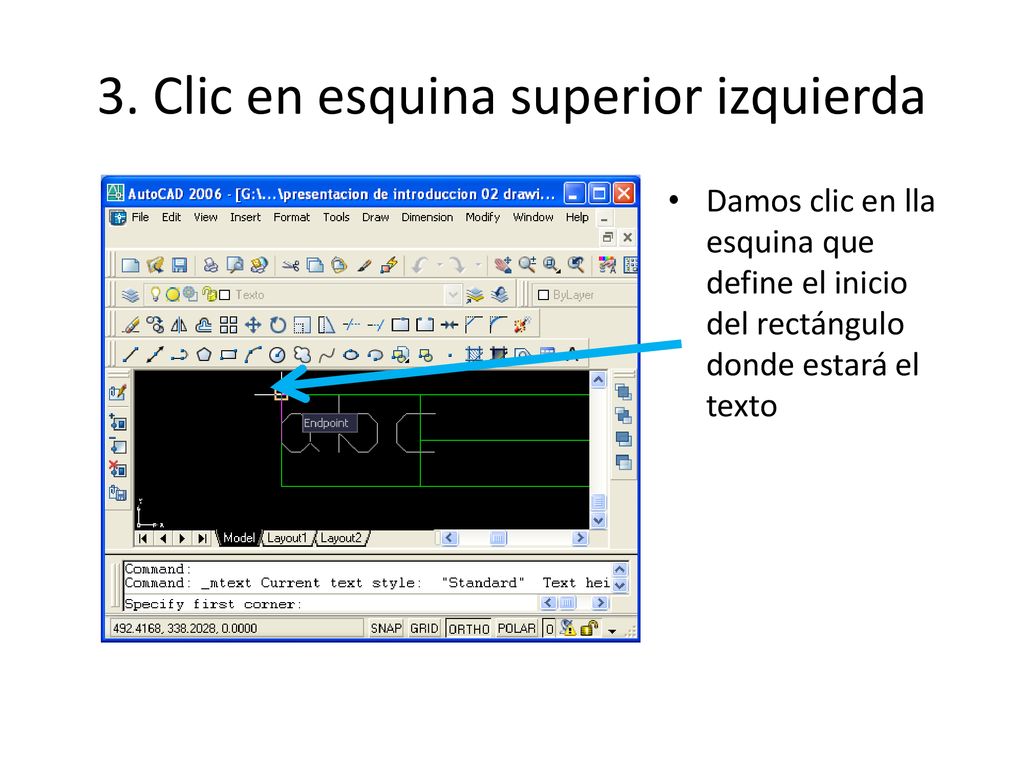

53 3. Clic en esquina superior izquierda
Damos clic en lla esquina que define el inicio del rectángulo donde estará el texto

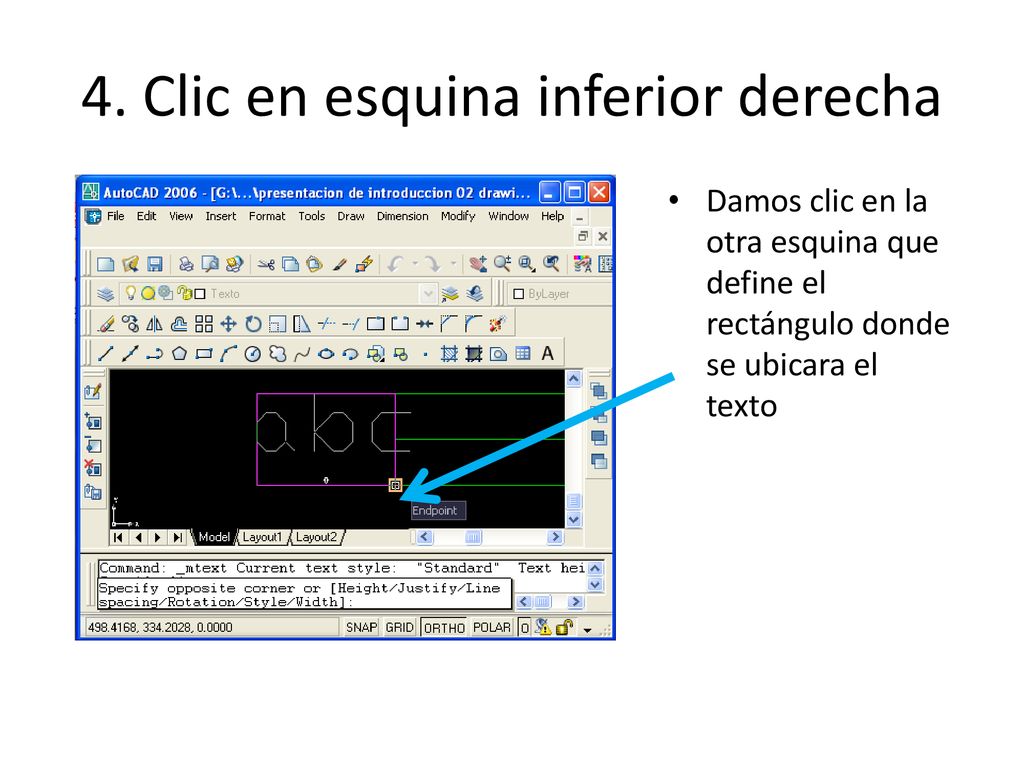

54 4. Clic en esquina inferior derecha
Damos clic en la otra esquina que define el rectángulo donde se ubicara el texto

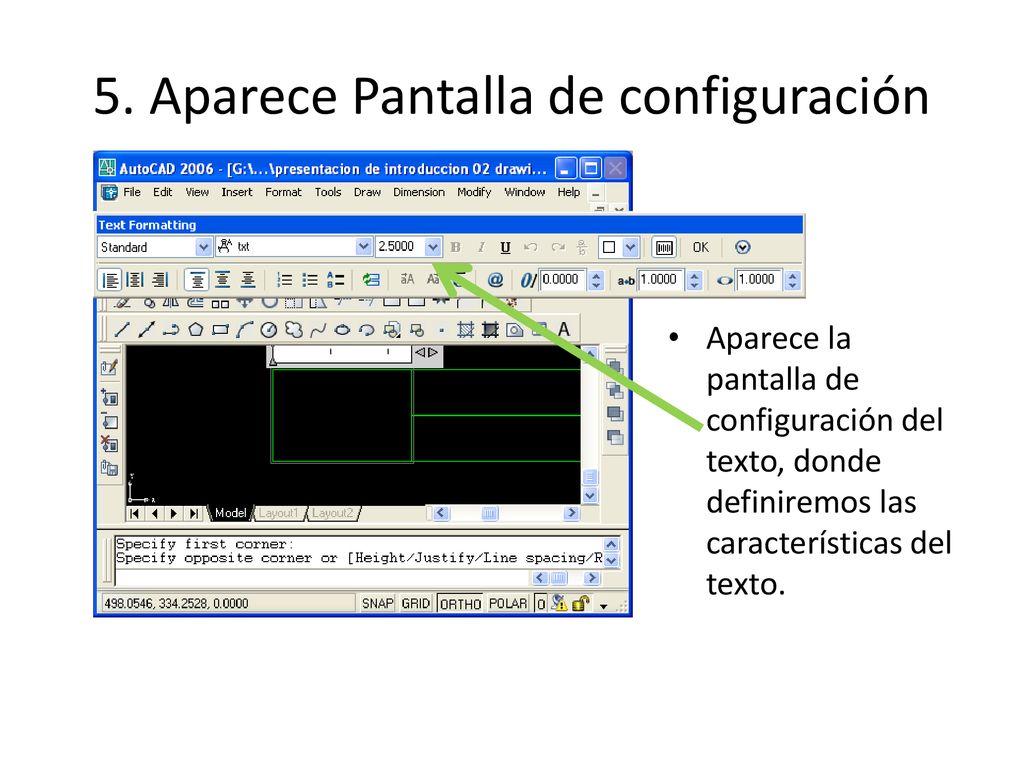

55 5. Aparece Pantalla de configuración
Aparece la pantalla de configuración del texto, donde definiremos las características del texto.

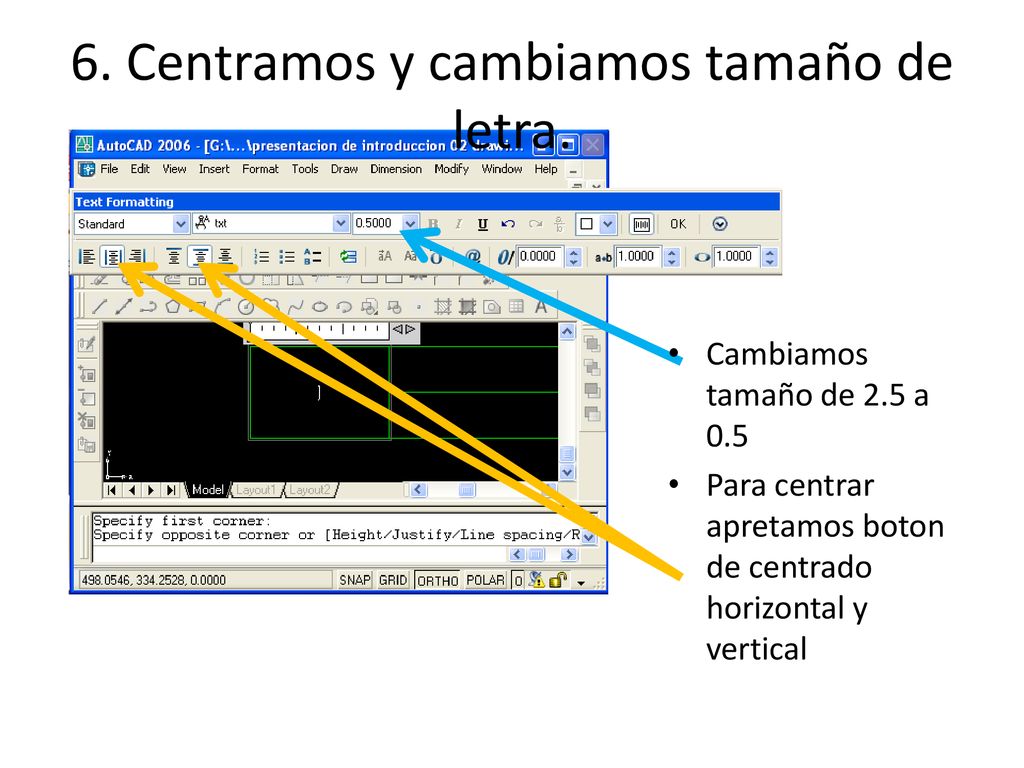

56 6. Centramos y cambiamos tamaño de letra.
Cambiamos tamaño de 2.5 a 0.5 Para centrar apretamos boton de centrado horizontal y vertical

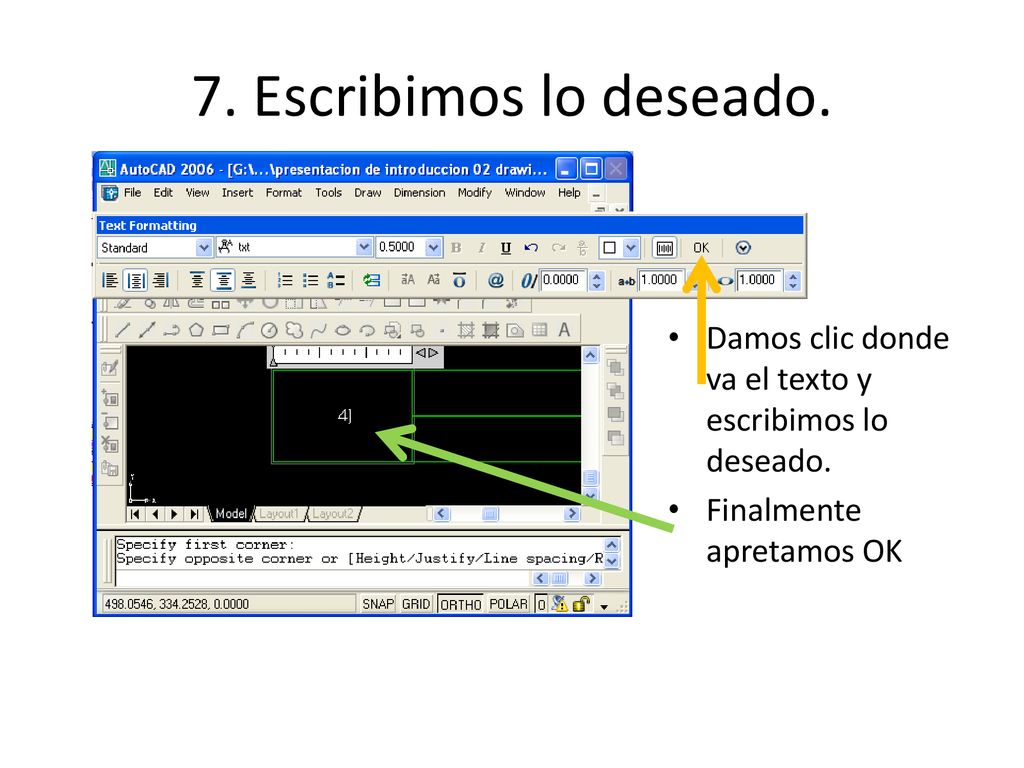

57 7. Escribimos lo deseado. Damos clic donde va el texto y escribimos lo deseado. Finalmente apretamos OK

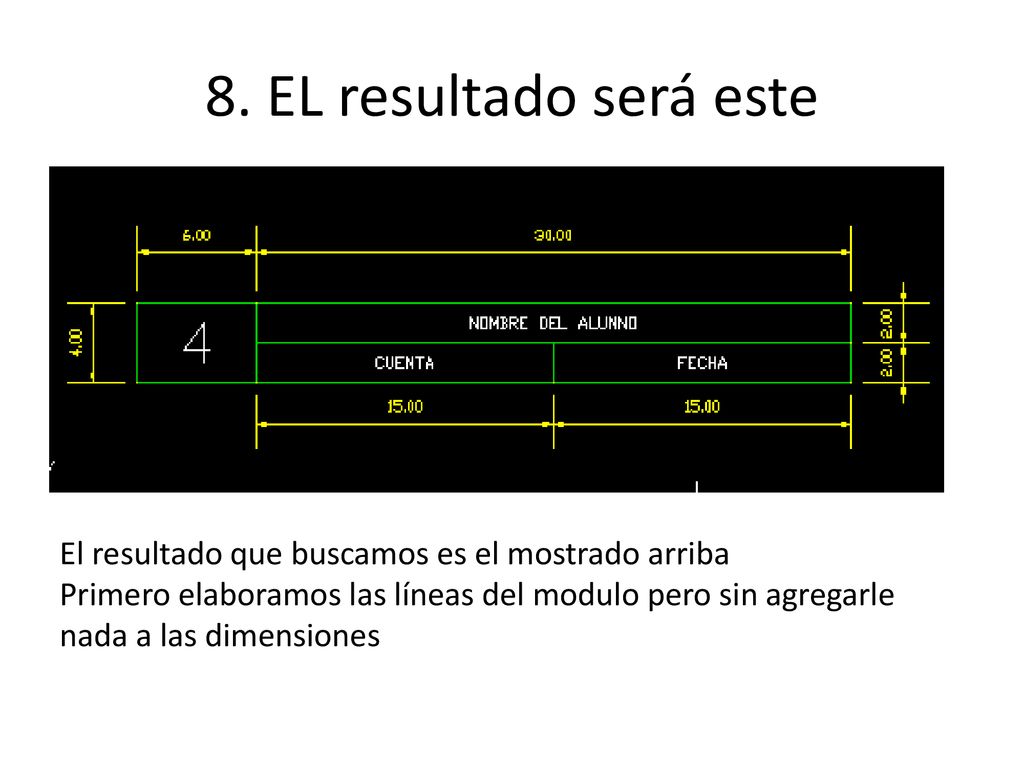

58 8. EL resultado será este El resultado que buscamos es el mostrado arriba Primero elaboramos las líneas del modulo pero sin agregarle nada a las dimensiones
