EQUIPOS CONTRA INCENDIO

Presentación del tema: "EQUIPOS CONTRA INCENDIO"— Transcripción de la presentación:

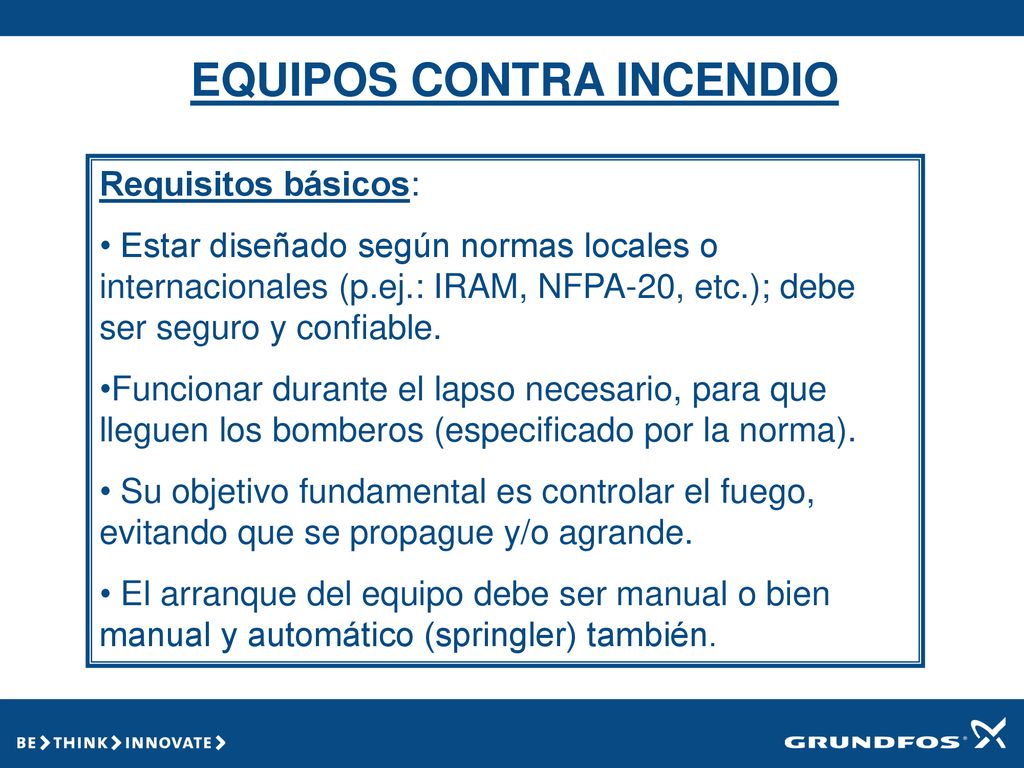

1 EQUIPOS CONTRA INCENDIO
Requisitos básicos: Estar diseñado según normas locales o internacionales (p.ej.: IRAM, NFPA-20, etc.); debe ser seguro y confiable. Funcionar durante el lapso necesario, para que lleguen los bomberos (especificado por la norma). Su objetivo fundamental es controlar el fuego, evitando que se propague y/o agrande. El arranque del equipo debe ser manual o bien manual y automático (springler) también.

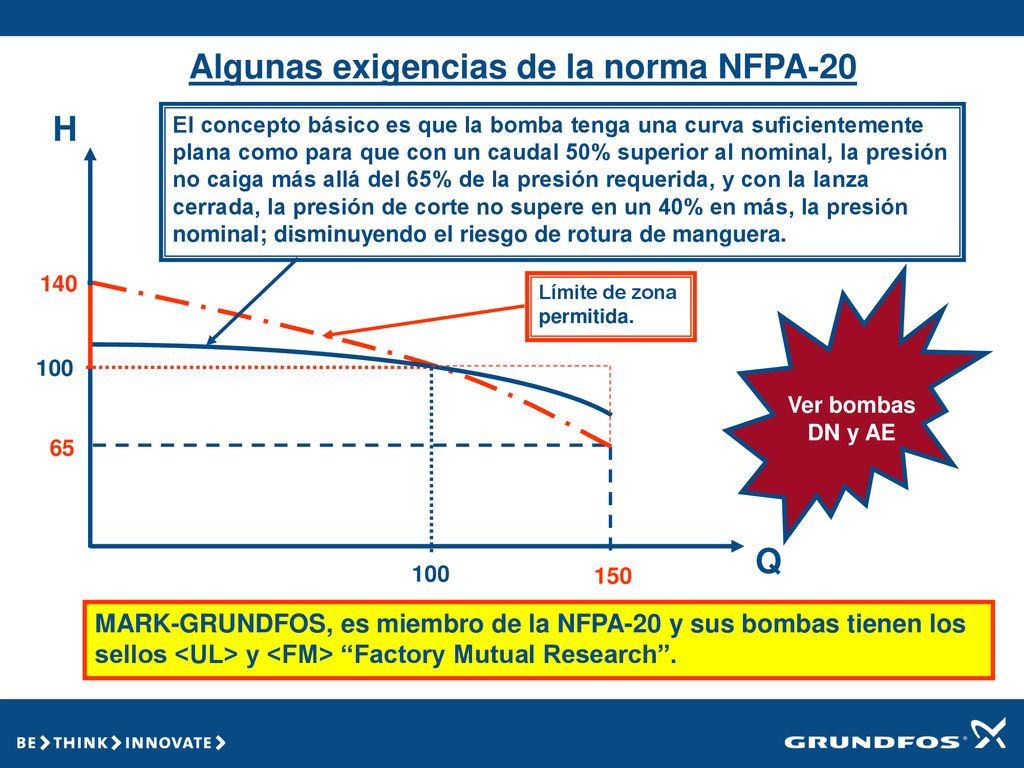

2 Algunas exigencias de la norma NFPA-20
H El concepto básico es que la bomba tenga una curva suficientemente plana como para que con un caudal 50% superior al nominal, la presión no caiga más allá del 65% de la presión requerida, y con la lanza cerrada, la presión de corte no supere en un 40% en más, la presión nominal; disminuyendo el riesgo de rotura de manguera. 140 Límite de zona permitida. 100 Ver bombas DN y AE 65 Q 100 150 MARK-GRUNDFOS, es miembro de la NFPA-20 y sus bombas tienen los sellos <UL> y <FM> “Factory Mutual Research”.

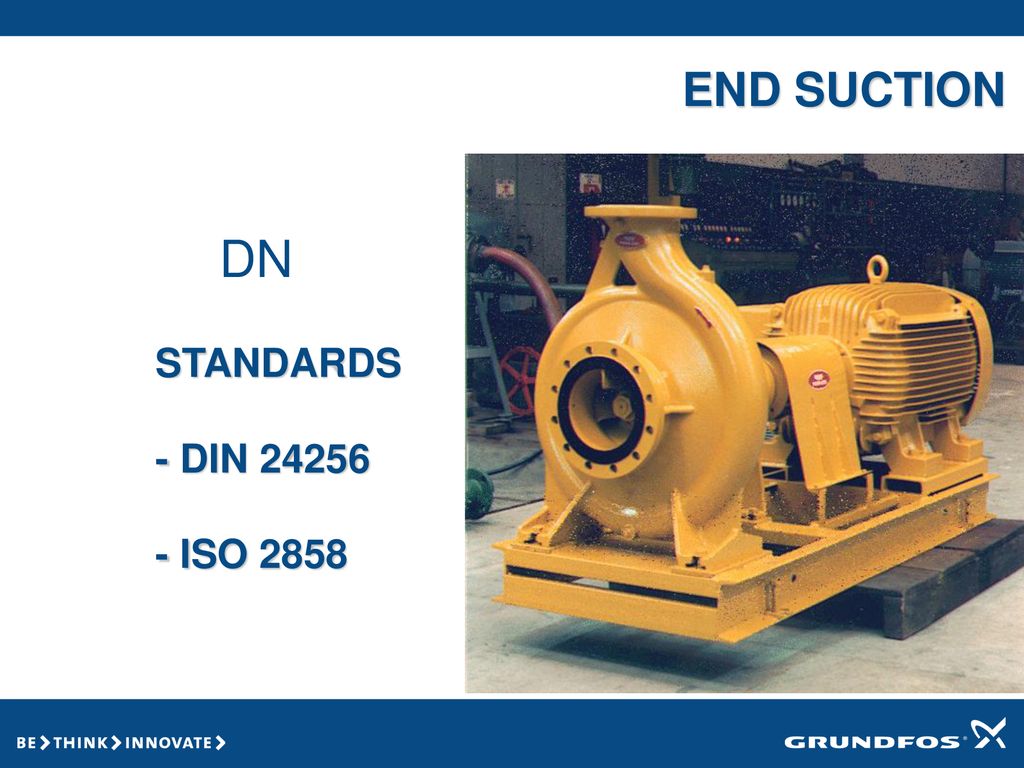

3 END SUCTION DN STANDARDS - DIN 24256 - ISO 2858

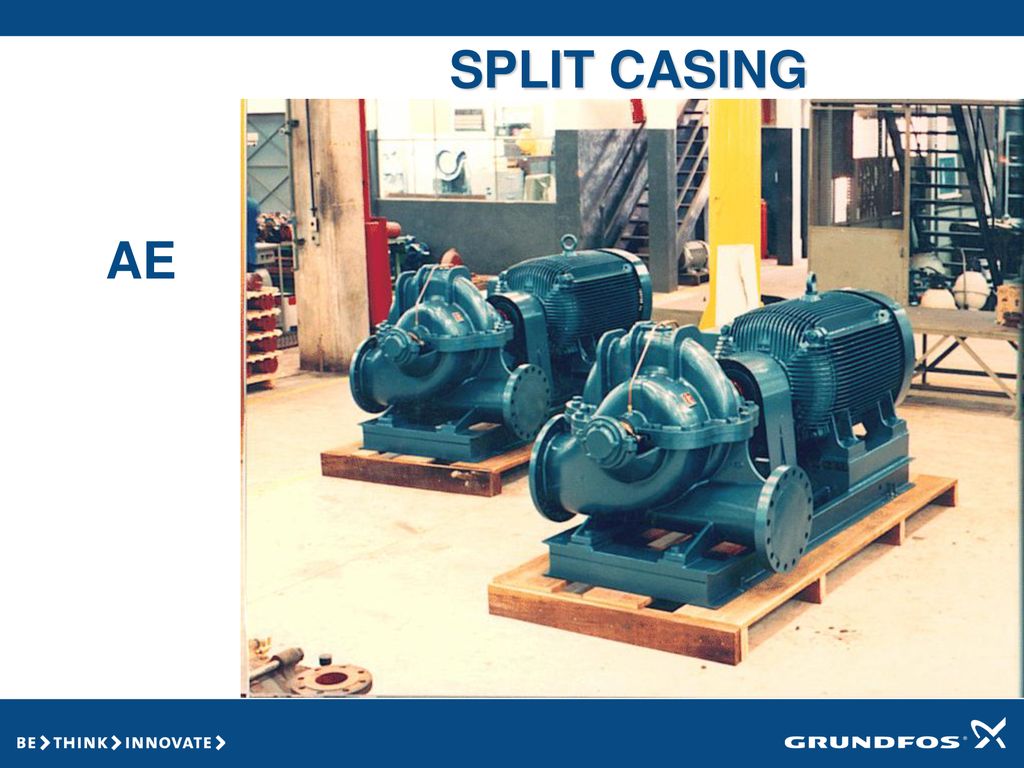

4 SPLIT CASING AE

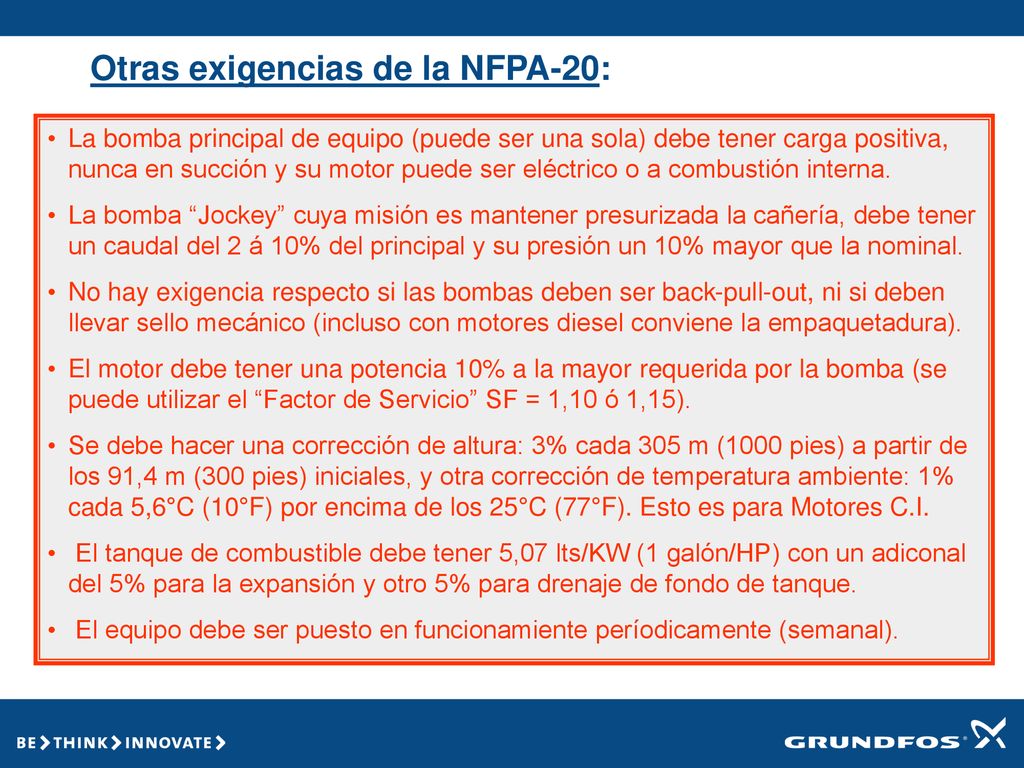

5 Otras exigencias de la NFPA-20:
La bomba principal de equipo (puede ser una sola) debe tener carga positiva, nunca en succión y su motor puede ser eléctrico o a combustión interna. La bomba “Jockey” cuya misión es mantener presurizada la cañería, debe tener un caudal del 2 á 10% del principal y su presión un 10% mayor que la nominal. No hay exigencia respecto si las bombas deben ser back-pull-out, ni si deben llevar sello mecánico (incluso con motores diesel conviene la empaquetadura). El motor debe tener una potencia 10% a la mayor requerida por la bomba (se puede utilizar el “Factor de Servicio” SF = 1,10 ó 1,15). Se debe hacer una corrección de altura: 3% cada 305 m (1000 pies) a partir de los 91,4 m (300 pies) iniciales, y otra corrección de temperatura ambiente: 1% cada 5,6°C (10°F) por encima de los 25°C (77°F). Esto es para Motores C.I. El tanque de combustible debe tener 5,07 lts/KW (1 galón/HP) con un adiconal del 5% para la expansión y otro 5% para drenaje de fondo de tanque. El equipo debe ser puesto en funcionamiente períodicamente (semanal).

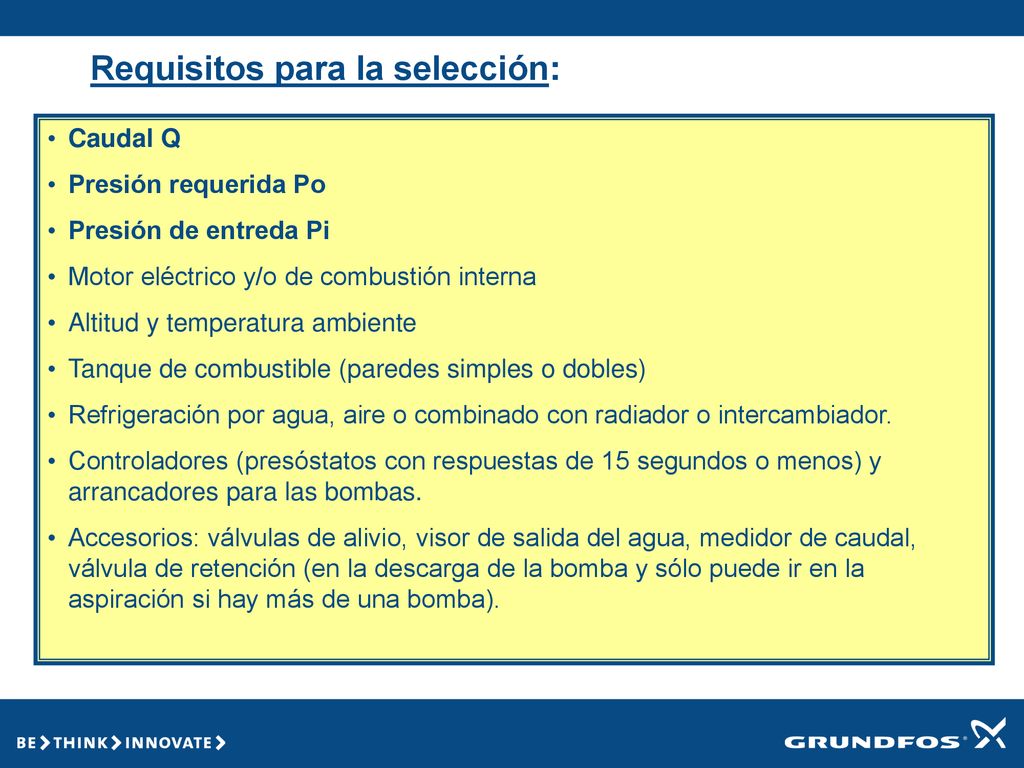

6 Requisitos para la selección:
Caudal Q Presión requerida Po Presión de entreda Pi Motor eléctrico y/o de combustión interna Altitud y temperatura ambiente Tanque de combustible (paredes simples o dobles) Refrigeración por agua, aire o combinado con radiador o intercambiador. Controladores (presóstatos con respuestas de 15 segundos o menos) y arrancadores para las bombas. Accesorios: válvulas de alivio, visor de salida del agua, medidor de caudal, válvula de retención (en la descarga de la bomba y sólo puede ir en la aspiración si hay más de una bomba).

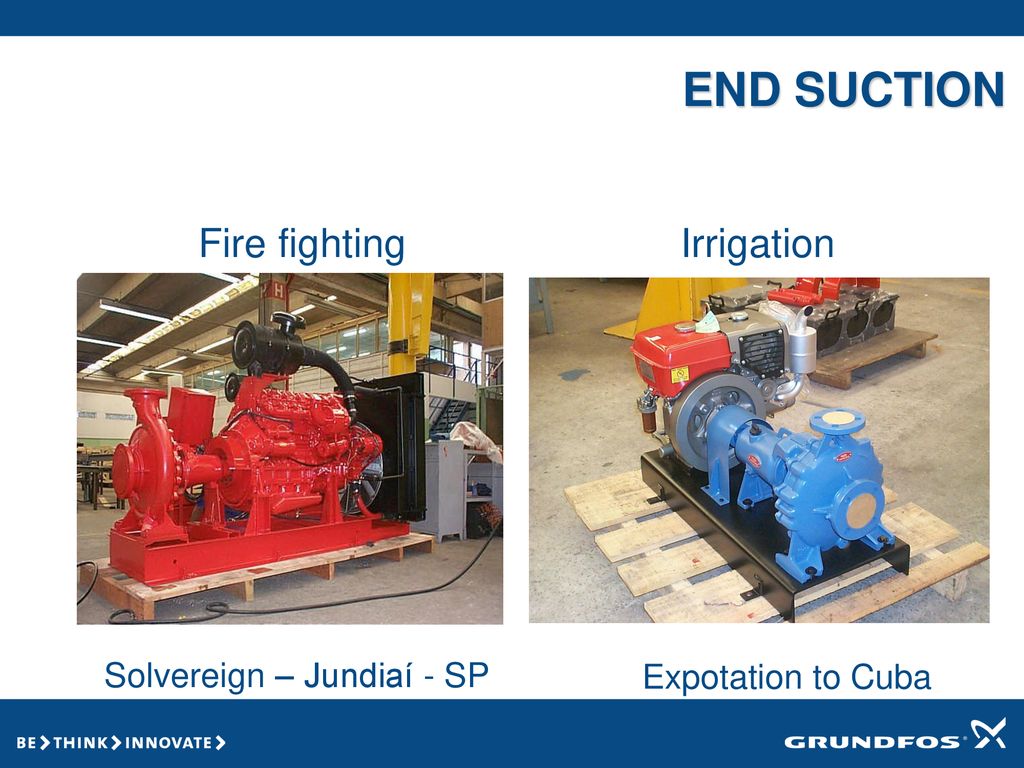

7 END SUCTION Fire fighting Irrigation Solvereign – Jundiaí - SP
Expotation to Cuba

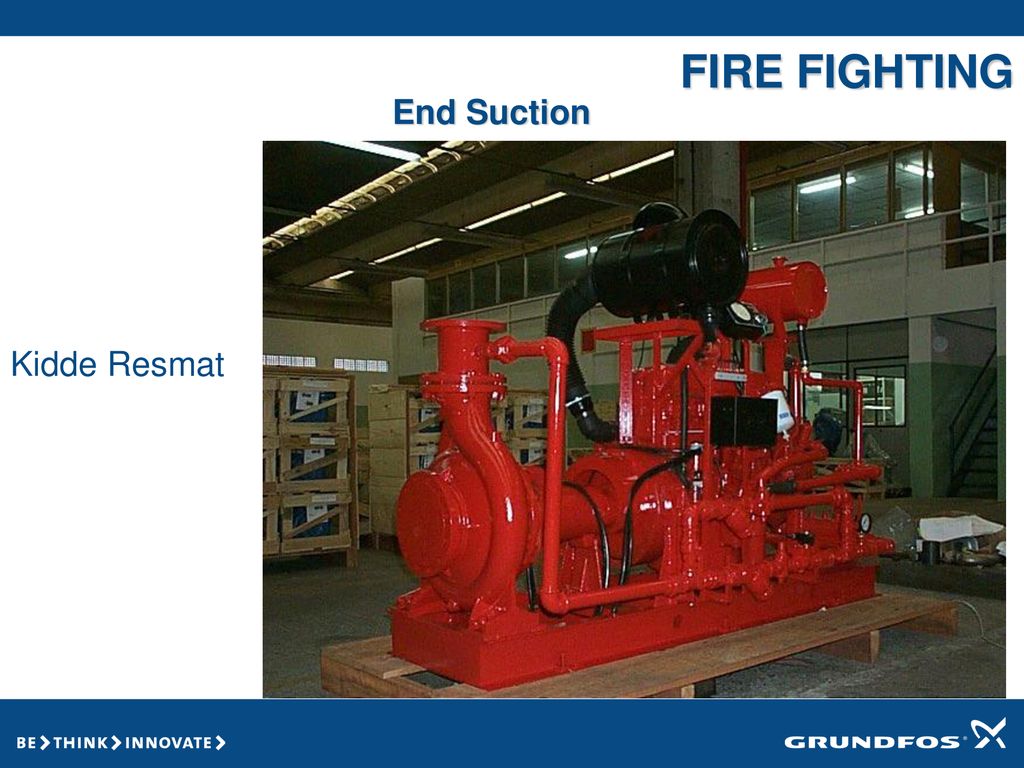

8 FIRE FIGHTING End Suction Kidde Resmat

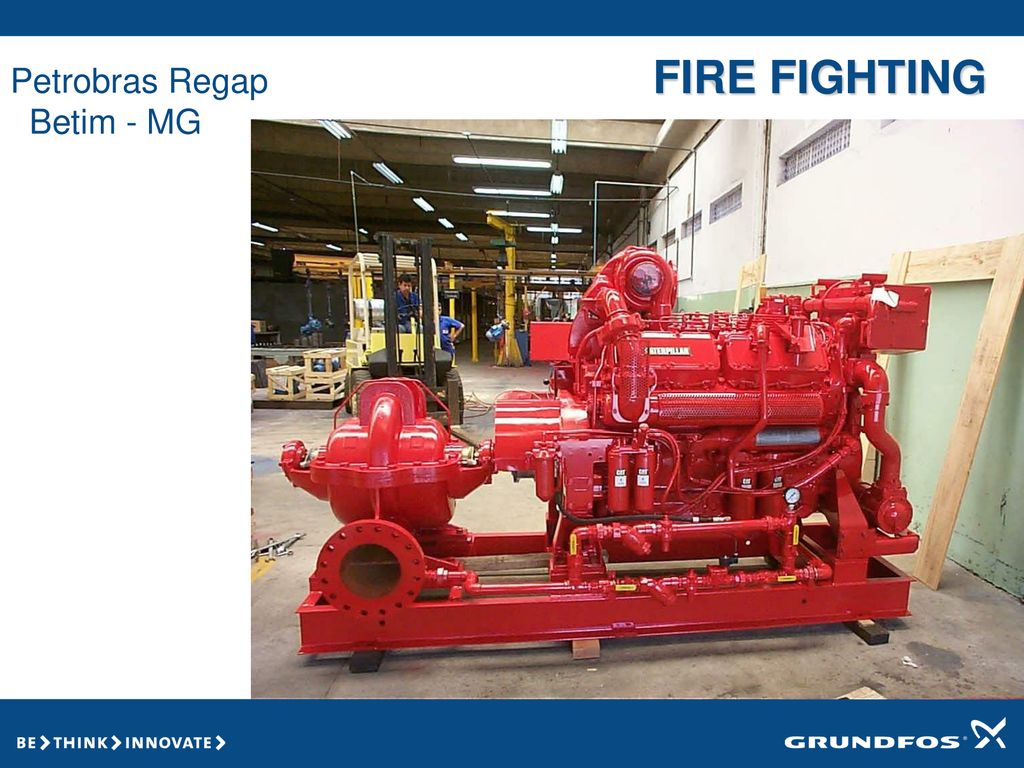

9 FIRE FIGHTING Petrobras Regap Betim - MG

10 FIRE FIGHTING Carrefour Niterói - RJ

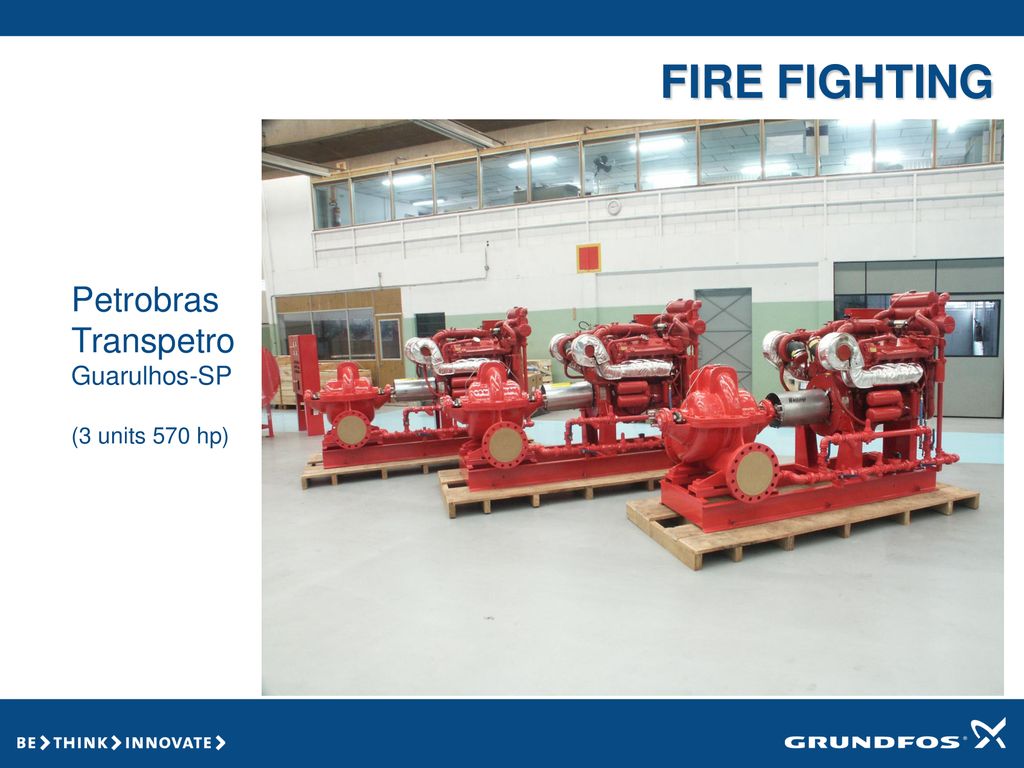

11 FIRE FIGHTING Petrobras Transpetro Guarulhos-SP (3 units 570 hp)

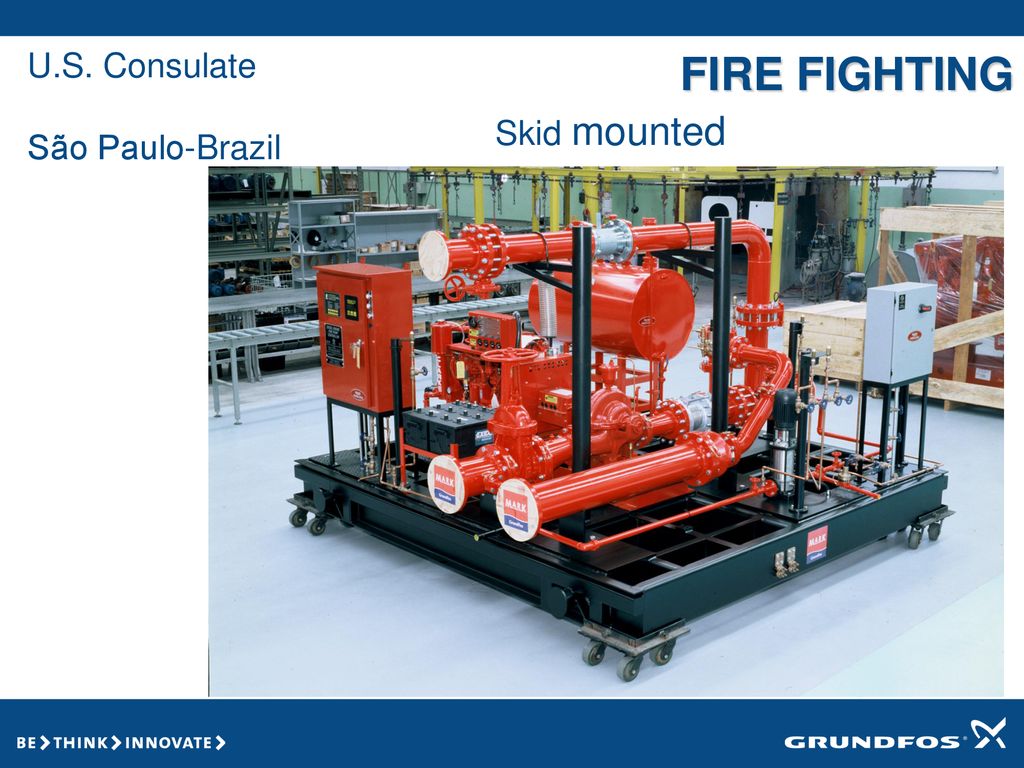

12 U.S. Consulate São Paulo-Brazil FIRE FIGHTING Skid mounted

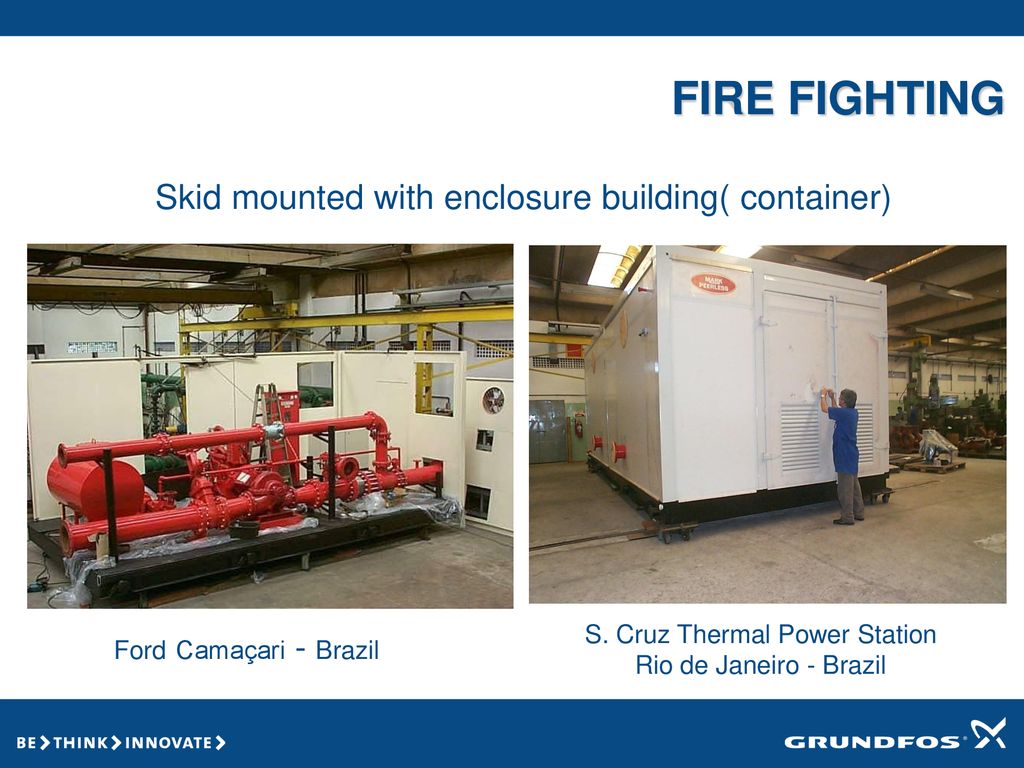

13 FIRE FIGHTING Skid mounted with enclosure building( container)
S. Cruz Thermal Power Station Rio de Janeiro - Brazil Ford Camaçari - Brazil

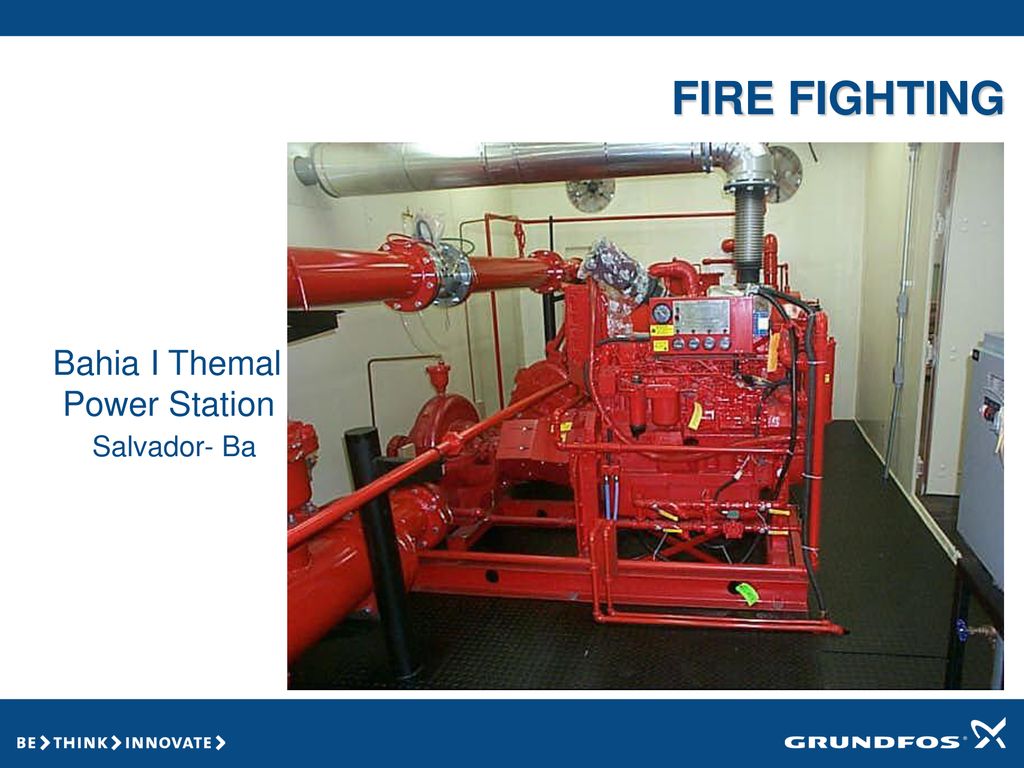

14 FIRE FIGHTING Bahia I Themal Power Station Salvador- Ba

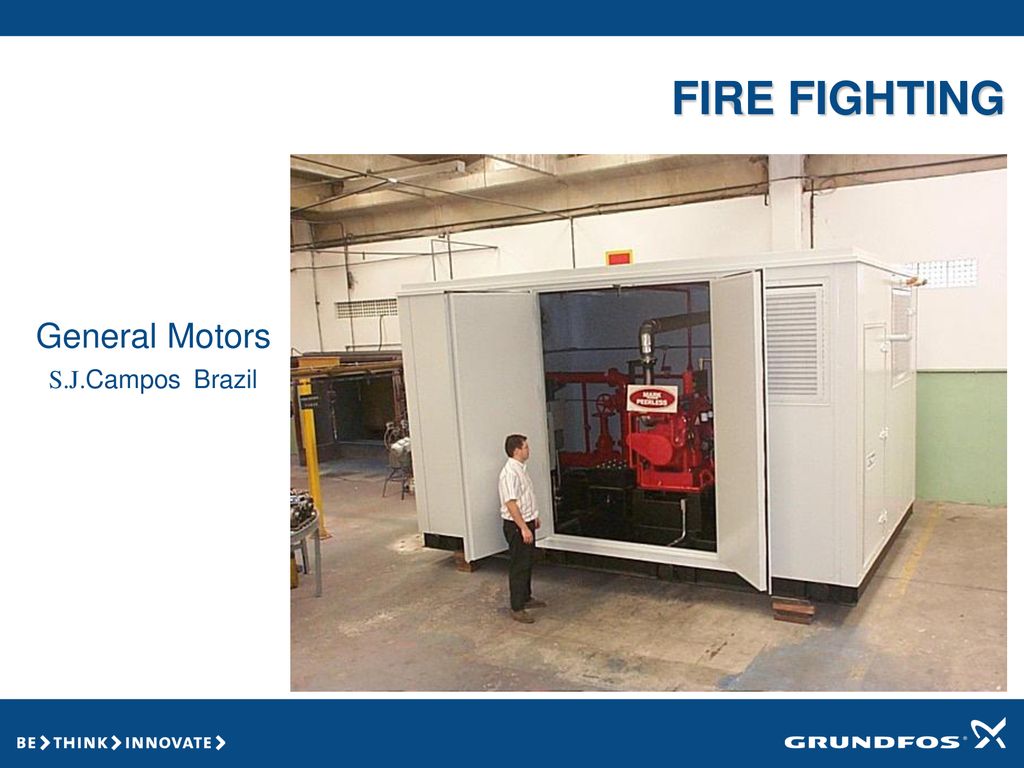

15 FIRE FIGHTING General Motors S.J.Campos Brazil
