1 ELS MATERIALS METAL·LICS

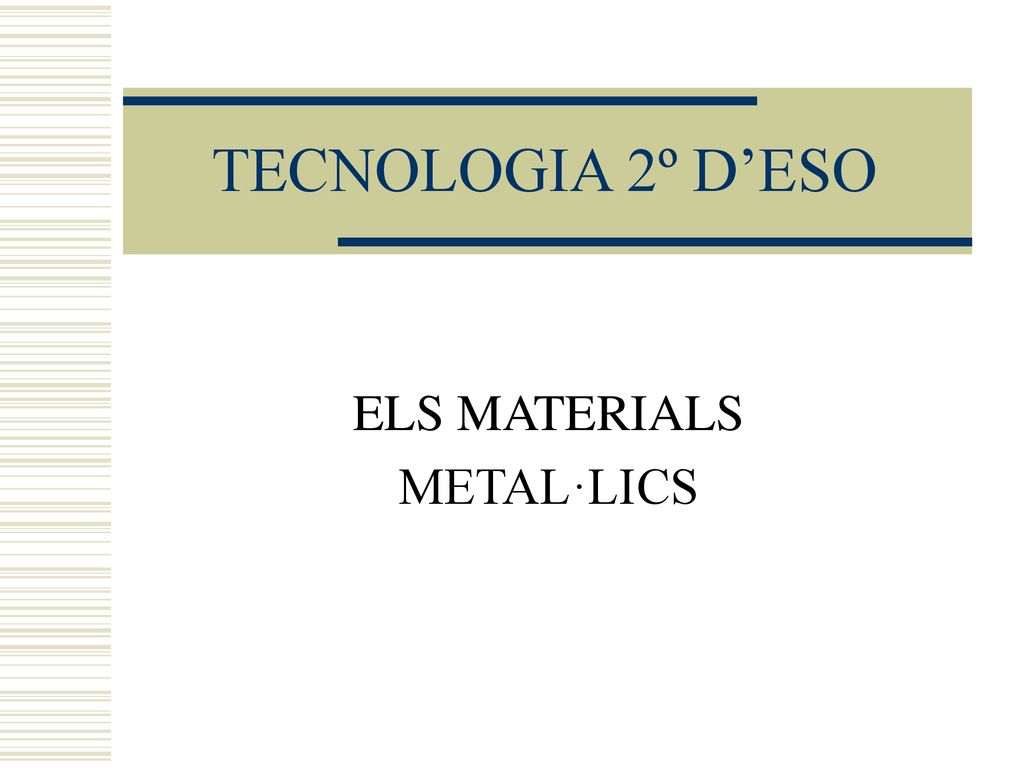

TECNOLOGIA 2º D’ESO ELS MATERIALS METAL·LICS

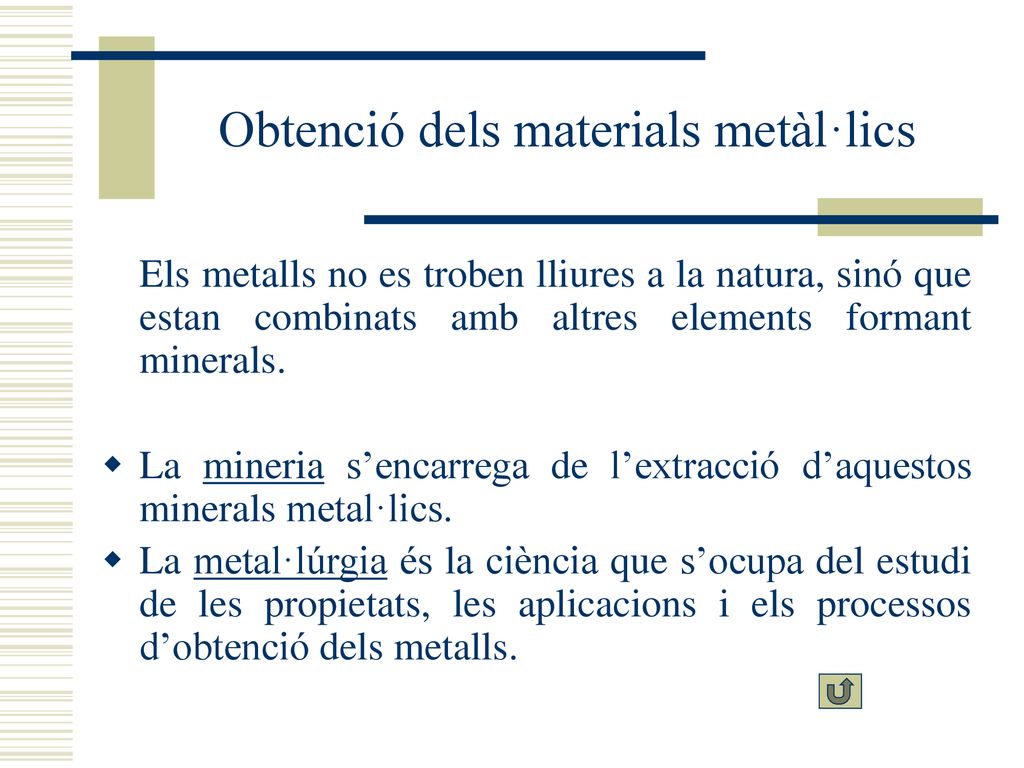

2 Obtenció dels materials metàl·lics
Els metalls no es troben lliures a la natura, sinó que estan combinats amb altres elements formant minerals. La mineria s’encarrega de l’extracció d’aquestos minerals metal·lics. La metal·lúrgia és la ciència que s’ocupa del estudi de les propietats, les aplicacions i els processos d’obtenció dels metalls.

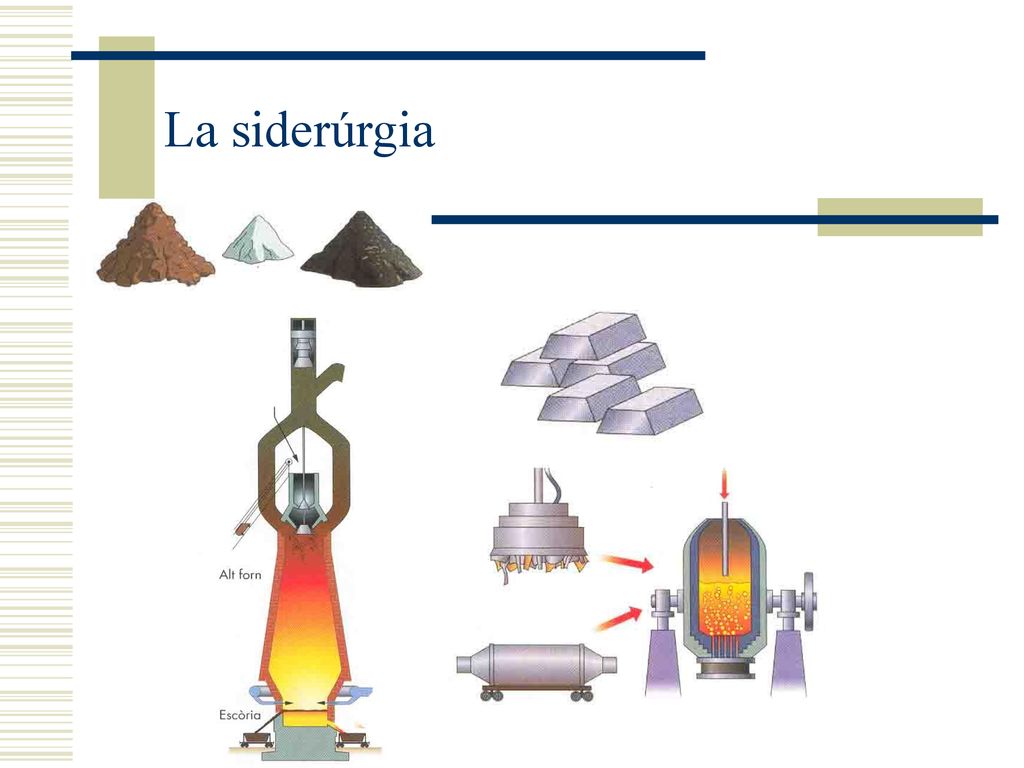

3 La siderúrgia Extracció minera i separació de la mena
Transformació en ferro dolç Calcinació en un alt forn Transformació en acer

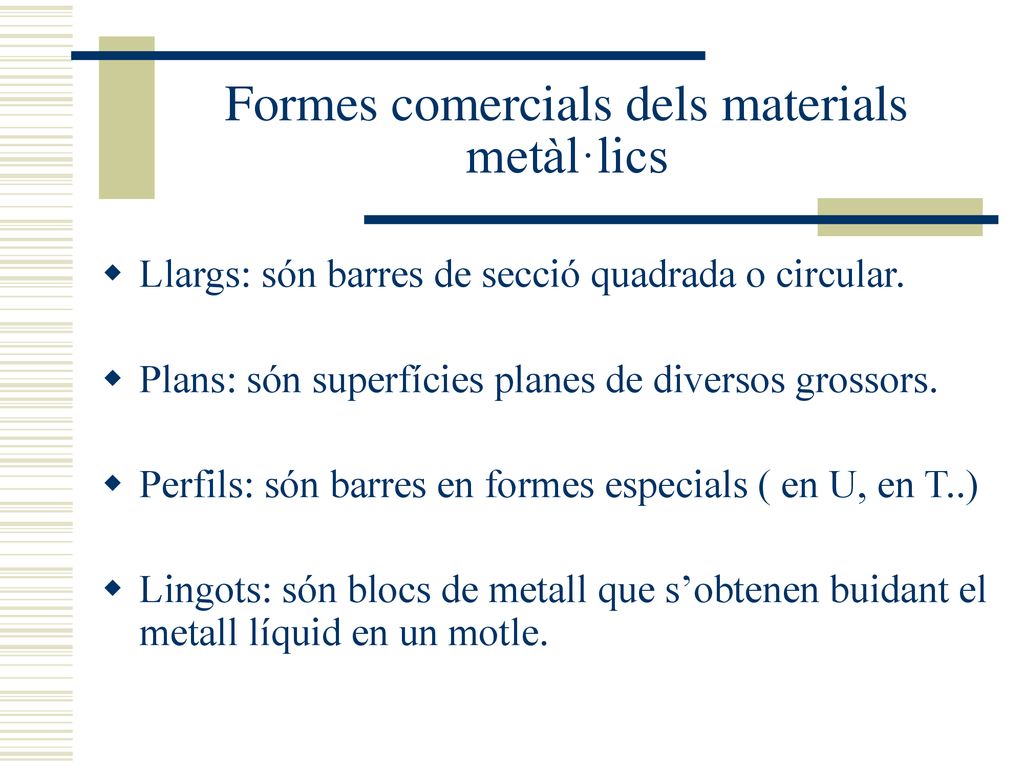

4 Formes comercials dels materials metàl·lics
Llargs: són barres de secció quadrada o circular. Plans: són superfícies planes de diversos grossors. Perfils: són barres en formes especials ( en U, en T..) Lingots: són blocs de metall que s’obtenen buidant el metall líquid en un motle.

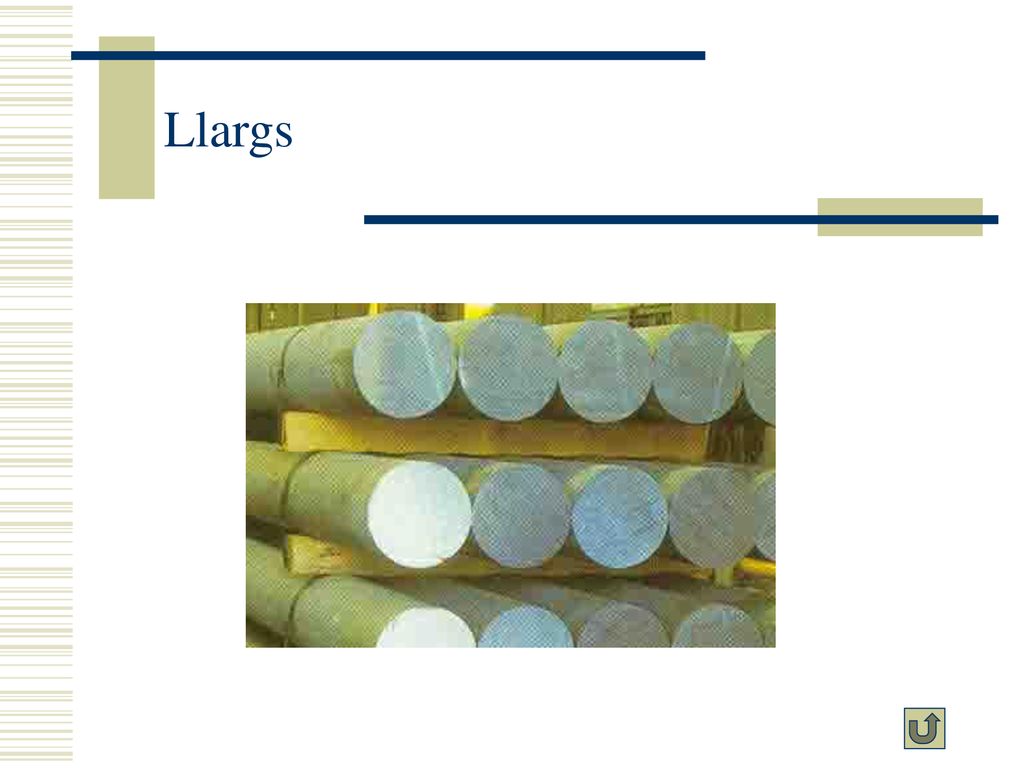

5 Llargs

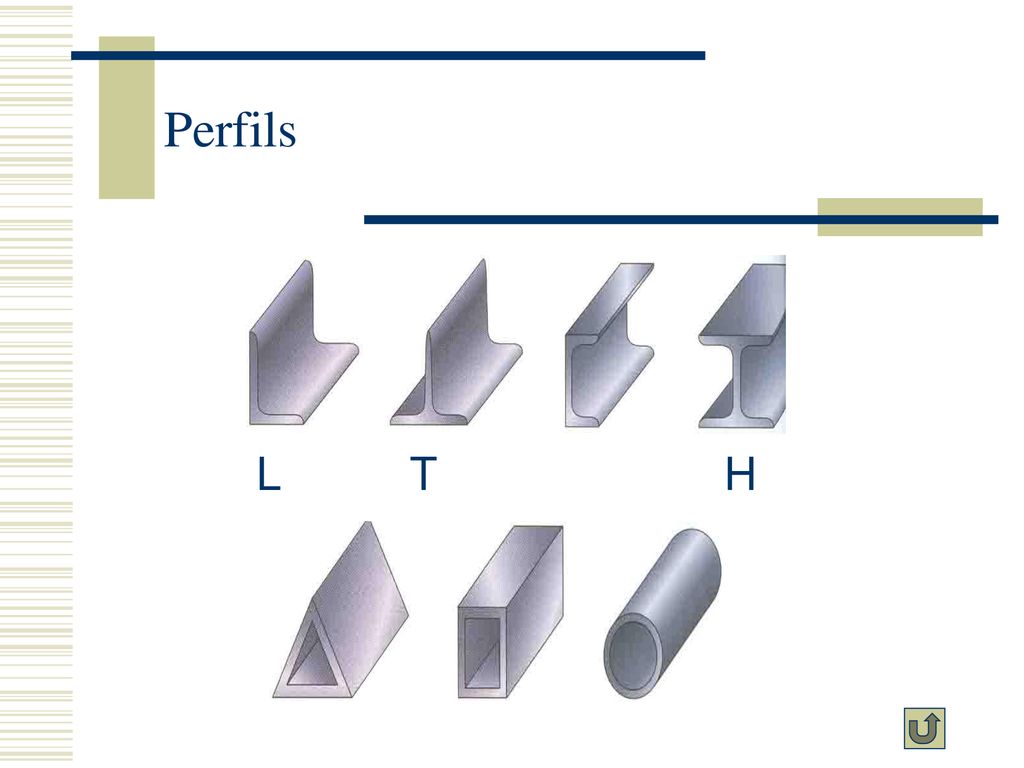

6 Perfils L T H

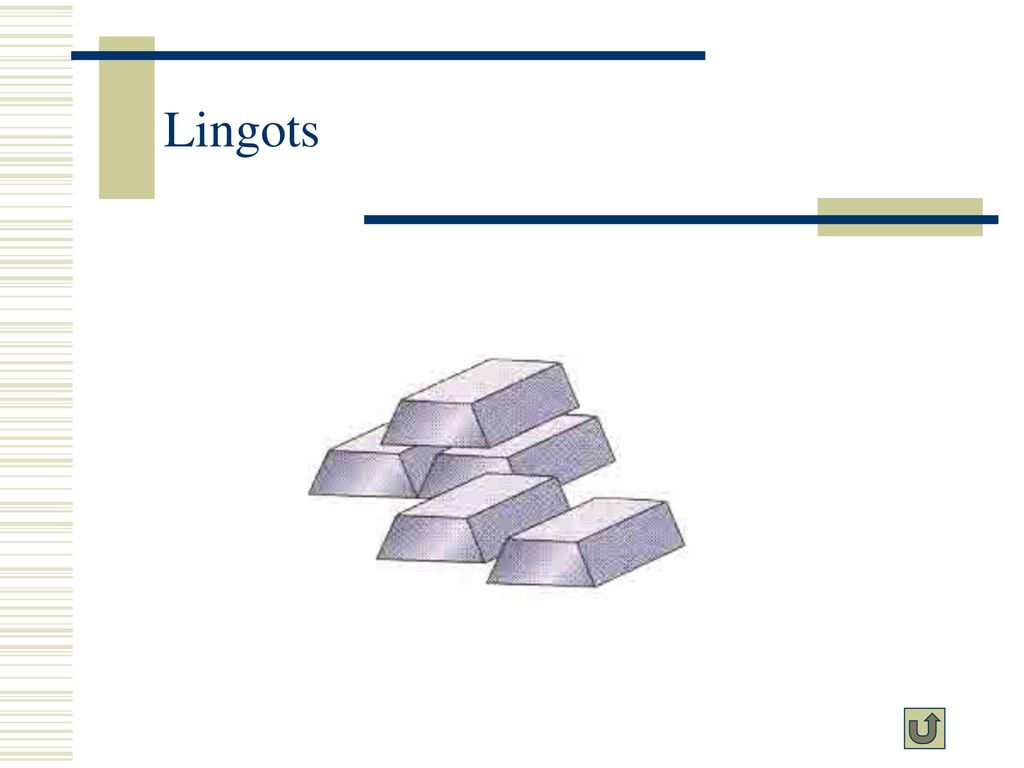

7 Lingots

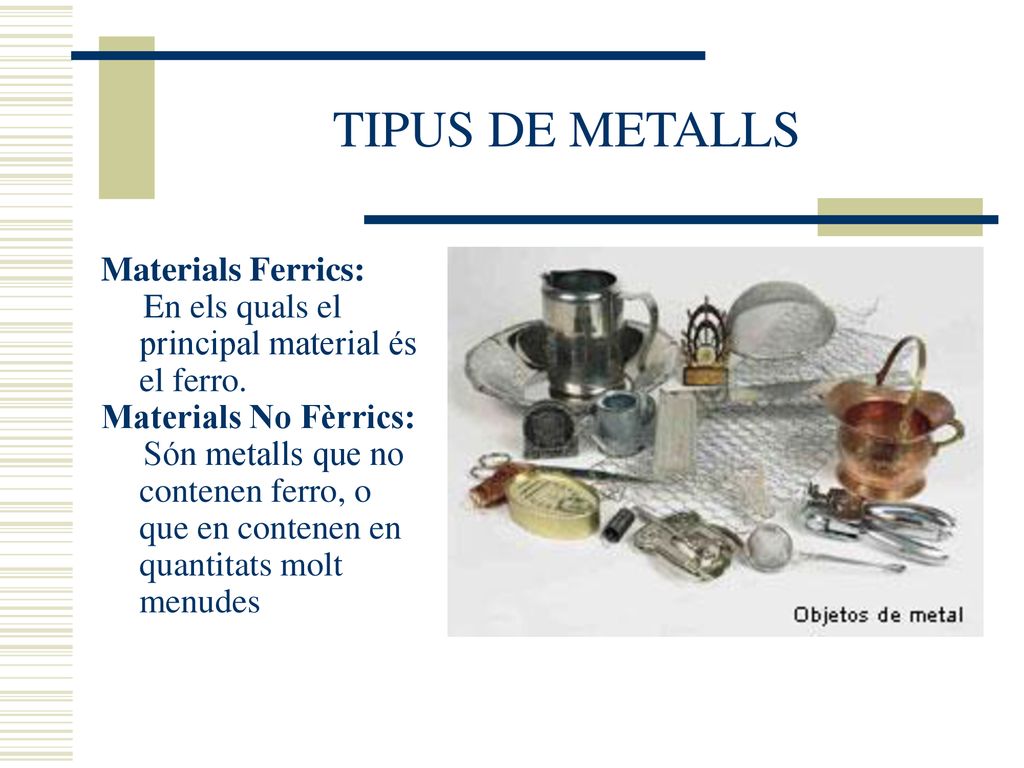

8 TIPUS DE METALLS Materials Ferrics:
En els quals el principal material és el ferro. Materials No Fèrrics: Són metalls que no contenen ferro, o que en contenen en quantitats molt menudes

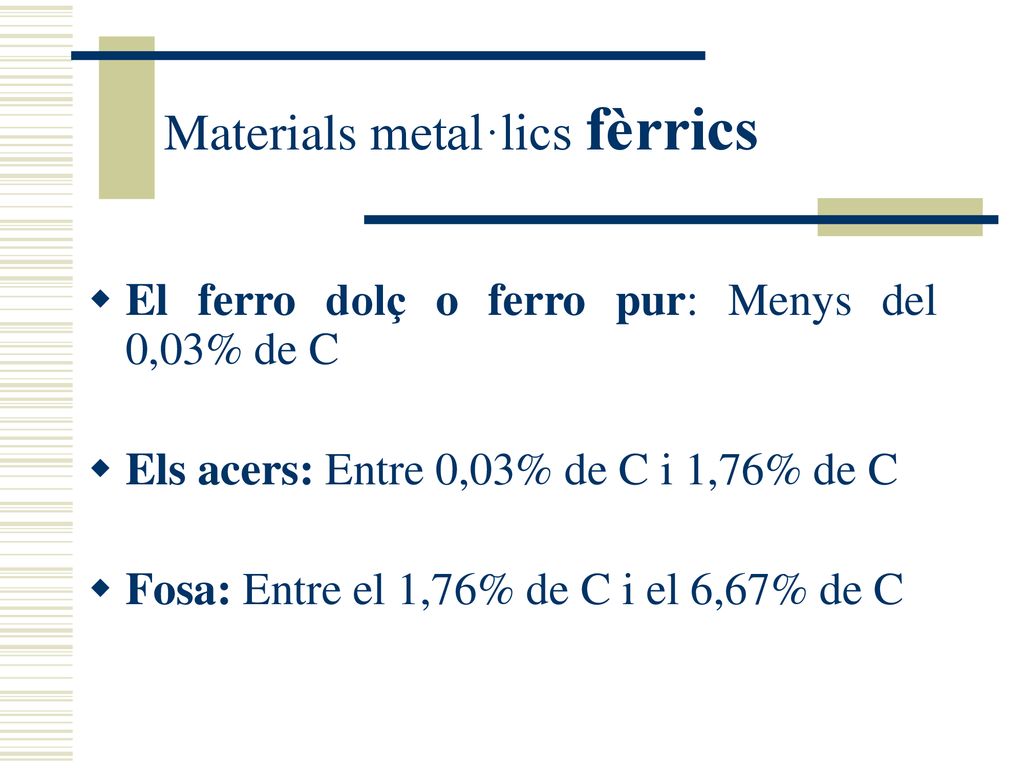

9 Materials metal·lics fèrrics
El ferro dolç o ferro pur: Menys del 0,03% de C Els acers: Entre 0,03% de C i 1,76% de C Fosa: Entre el 1,76% de C i el 6,67% de C

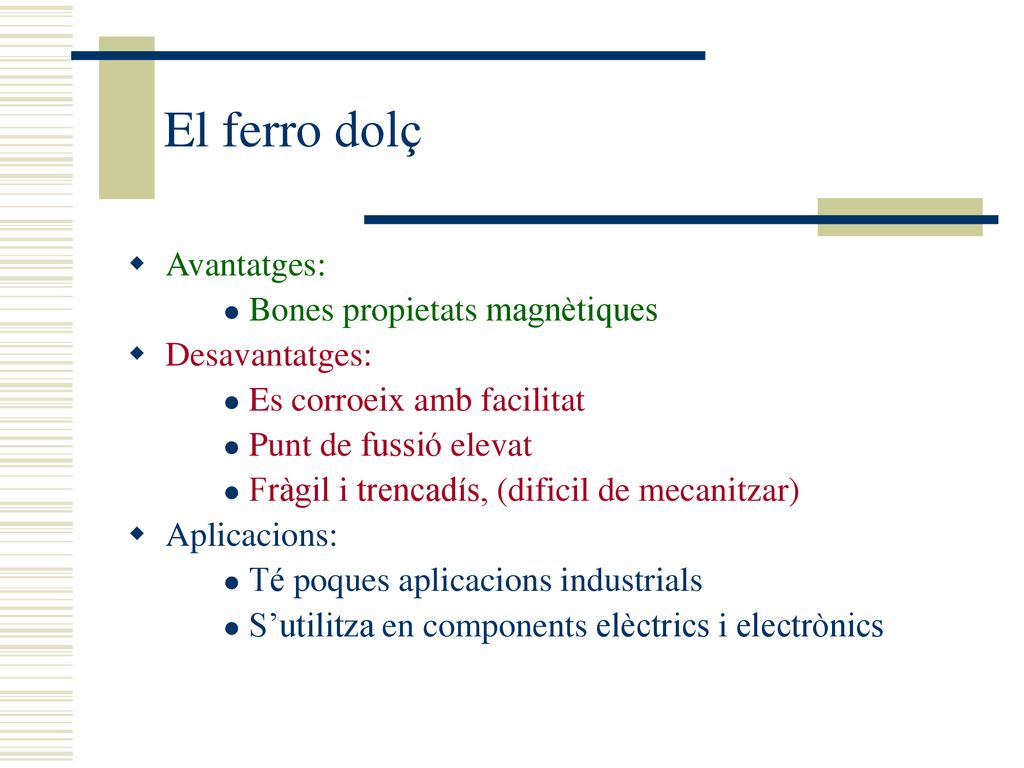

10 El ferro dolç Avantatges: Bones propietats magnètiques Desavantatges:
Es corroeix amb facilitat Punt de fussió elevat Fràgil i trencadís, (dificil de mecanitzar) Aplicacions: Té poques aplicacions industrials S’utilitza en components elèctrics i electrònics

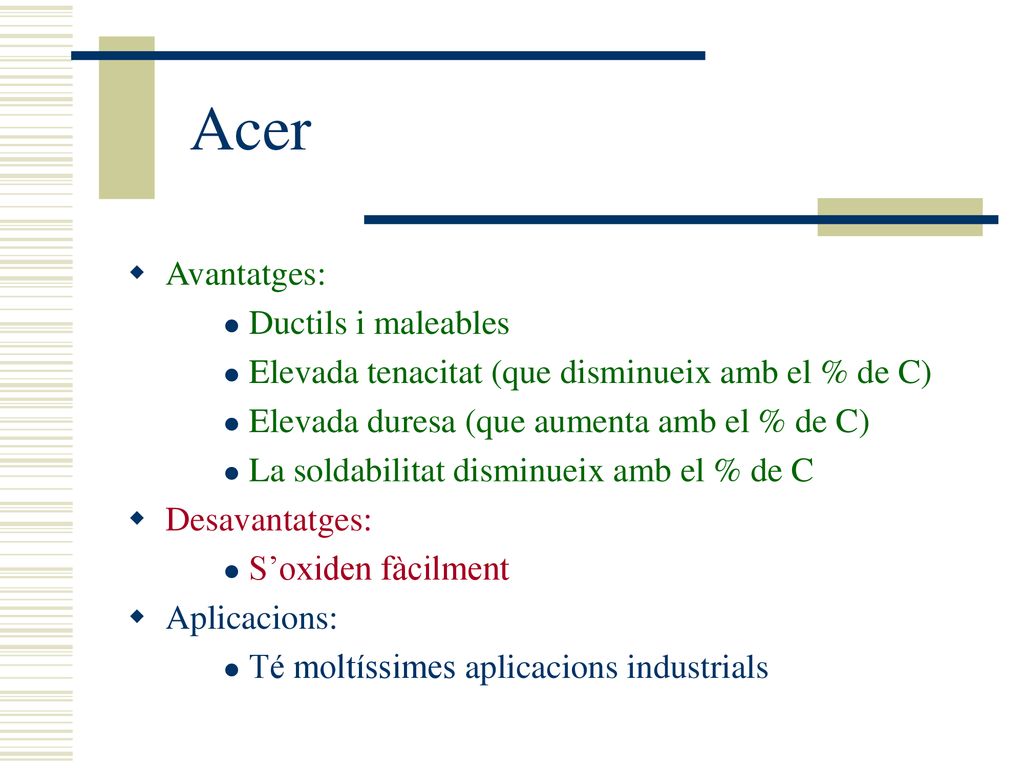

11 Acer Avantatges: Ductils i maleables
Elevada tenacitat (que disminueix amb el % de C) Elevada duresa (que aumenta amb el % de C) La soldabilitat disminueix amb el % de C Desavantatges: S’oxiden fàcilment Aplicacions: Té moltíssimes aplicacions industrials

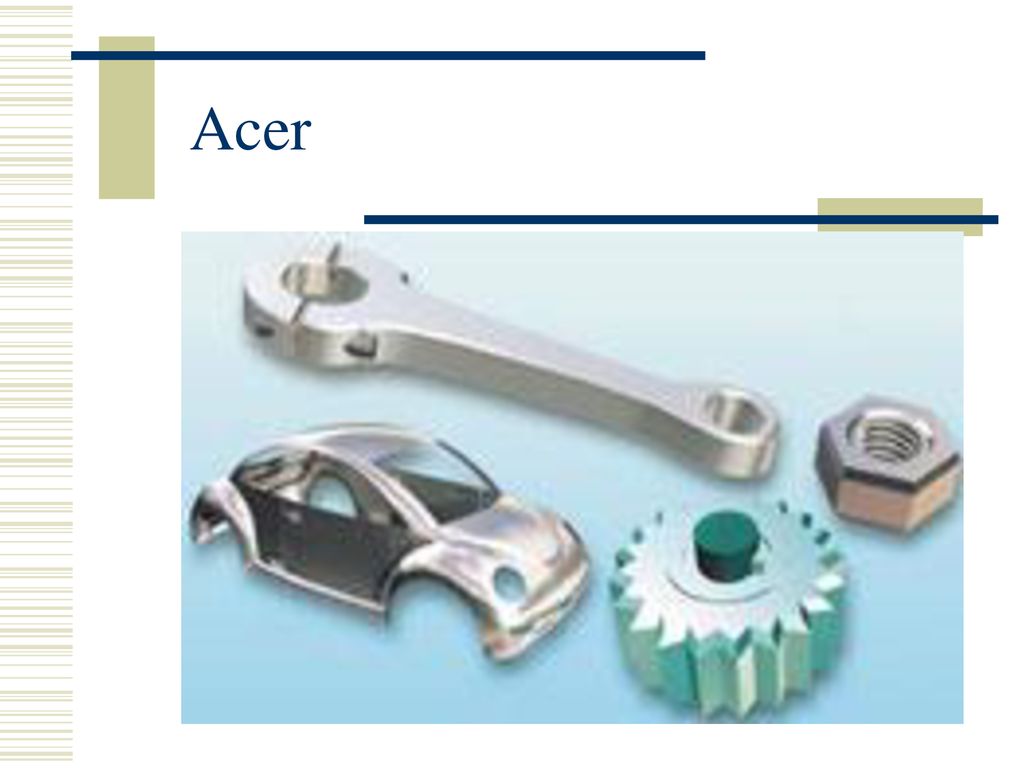

12 Acer

13 Mn: Duresa i resistència al desgast Cr: El fa inoxidable

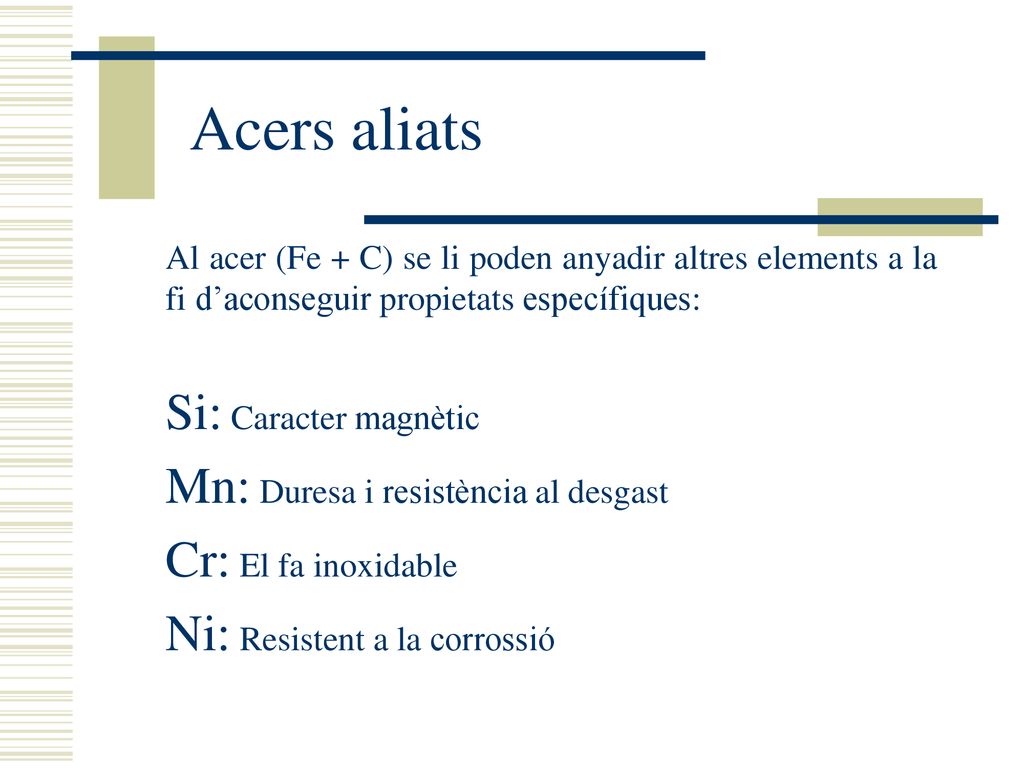

Acers aliats Al acer (Fe + C) se li poden anyadir altres elements a la fi d’aconseguir propietats específiques: Si: Caracter magnètic Mn: Duresa i resistència al desgast Cr: El fa inoxidable Ni: Resistent a la corrossió

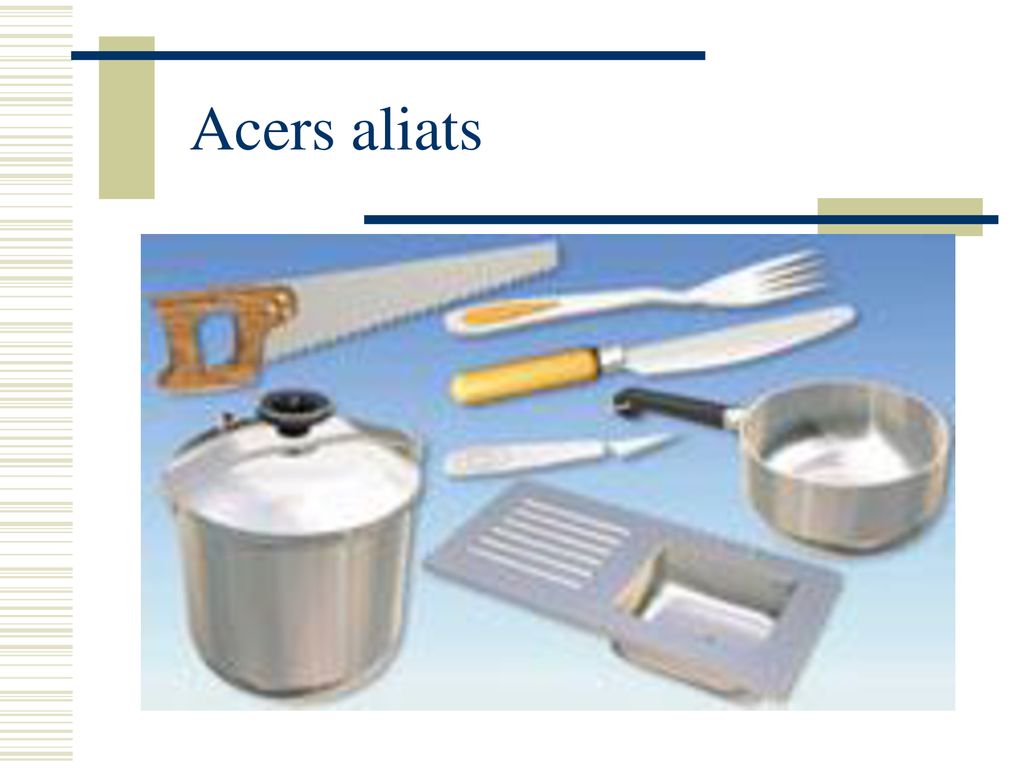

14 Acers aliats

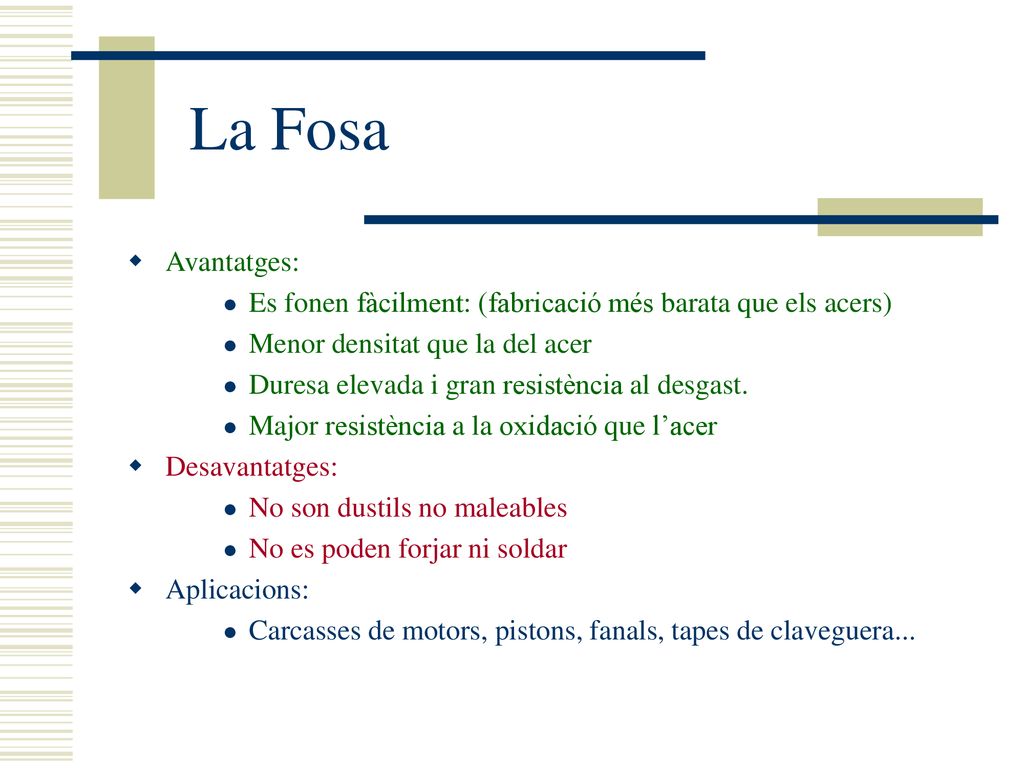

15 La Fosa Avantatges: Es fonen fàcilment: (fabricació més barata que els acers) Menor densitat que la del acer Duresa elevada i gran resistència al desgast. Major resistència a la oxidació que l’acer Desavantatges: No son dustils no maleables No es poden forjar ni soldar Aplicacions: Carcasses de motors, pistons, fanals, tapes de claveguera...

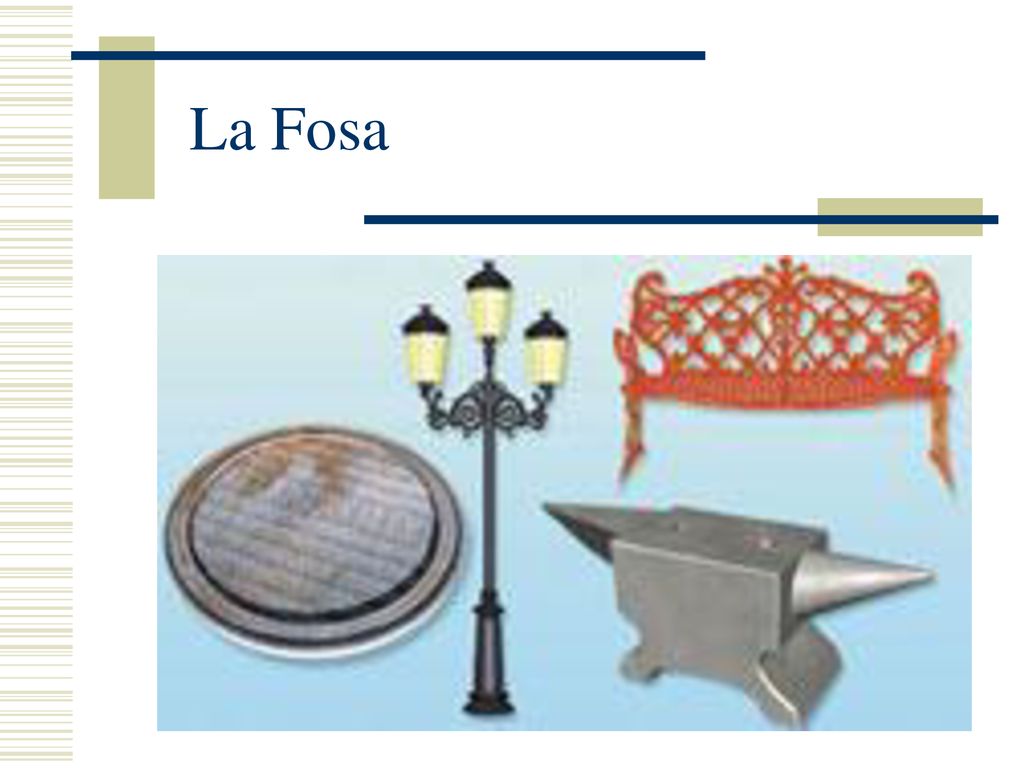

16 La Fosa

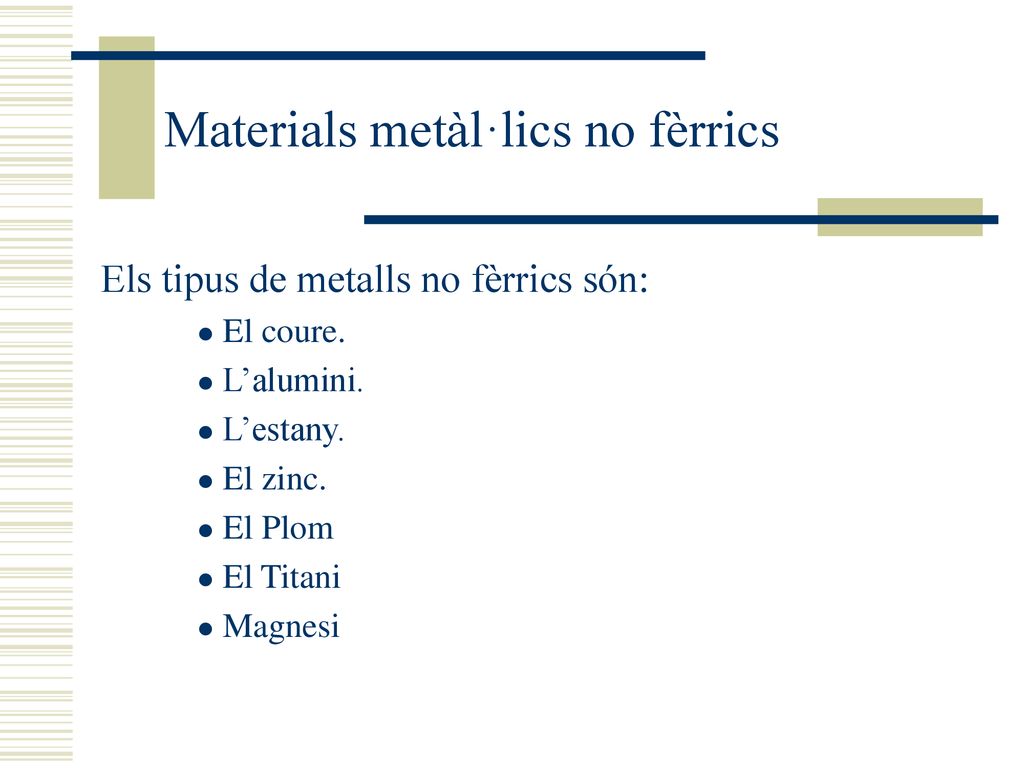

17 Materials metàl·lics no fèrrics
Els tipus de metalls no fèrrics són: El coure. L’alumini. L’estany. El zinc. El Plom El Titani Magnesi

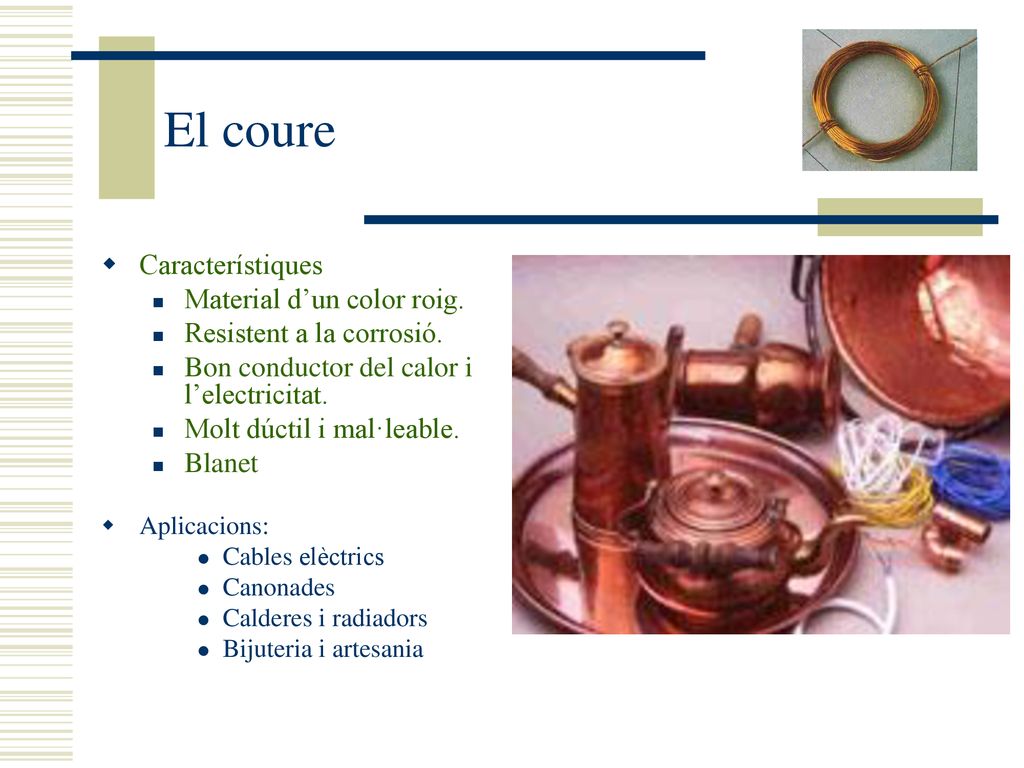

18 El coure Característiques Material d’un color roig.
Resistent a la corrosió. Bon conductor del calor i l’electricitat. Molt dúctil i mal·leable. Blanet Aplicacions: Cables elèctrics Canonades Calderes i radiadors Bijuteria i artesania

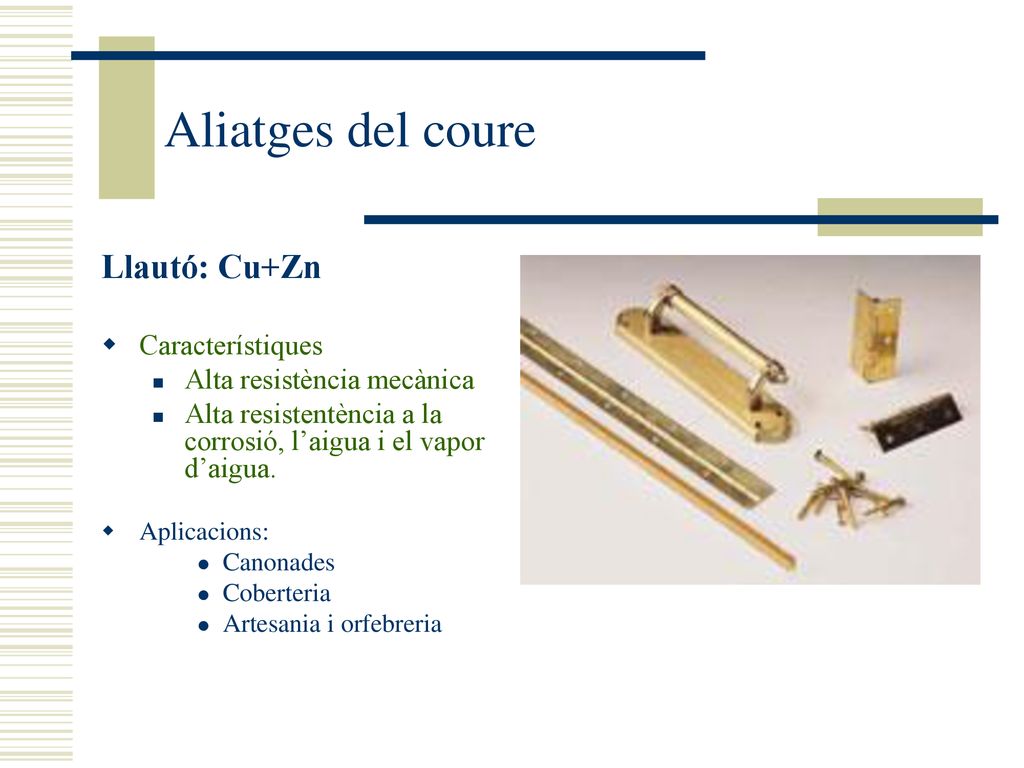

19 Aliatges del coure Llautó: Cu+Zn Característiques
Alta resistència mecànica Alta resistentència a la corrosió, l’aigua i el vapor d’aigua. Aplicacions: Canonades Coberteria Artesania i orfebreria

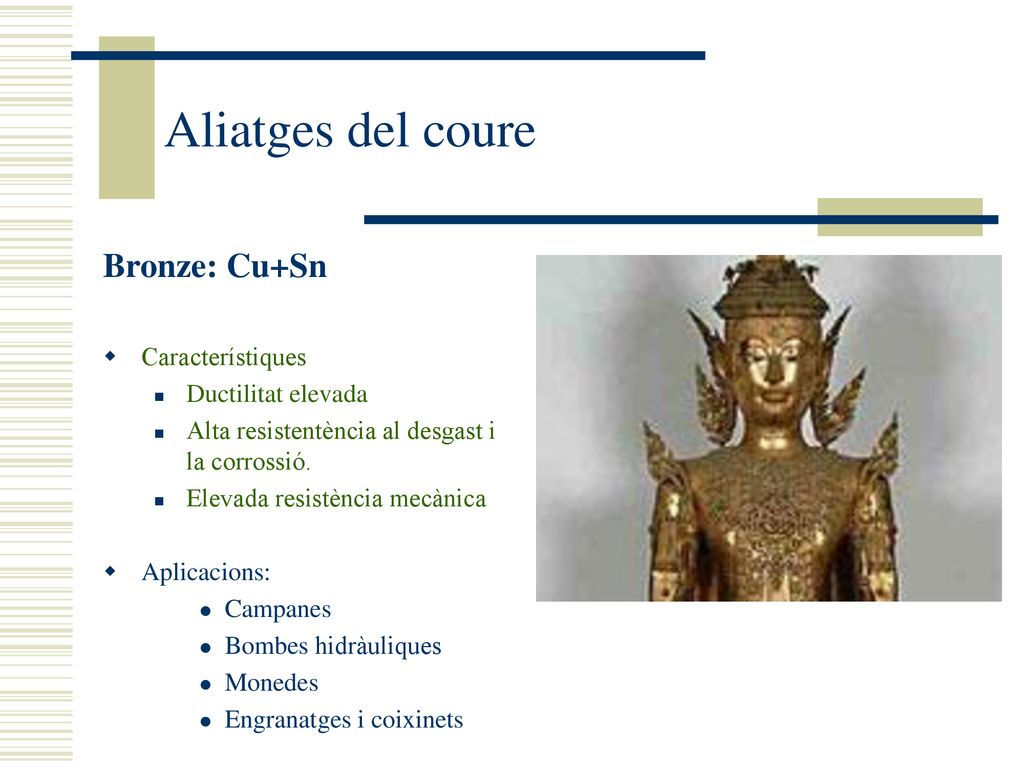

20 Aliatges del coure Bronze: Cu+Sn Característiques Ductilitat elevada
Alta resistentència al desgast i la corrossió. Elevada resistència mecànica Aplicacions: Campanes Bombes hidràuliques Monedes Engranatges i coixinets

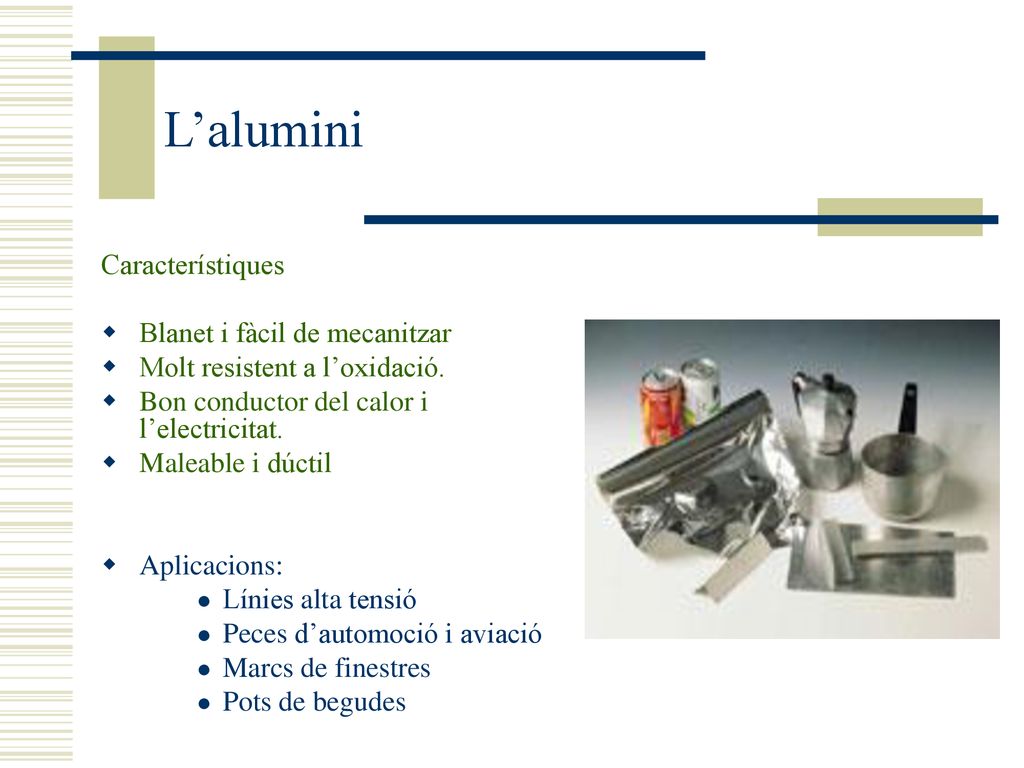

21 L’alumini Característiques Blanet i fàcil de mecanitzar
Molt resistent a l’oxidació. Bon conductor del calor i l’electricitat. Maleable i dúctil Aplicacions: Línies alta tensió Peces d’automoció i aviació Marcs de finestres Pots de begudes

22 L’estany Característiques Material d’aspecte blanc brillant
Molt Blanet MOLT maleable però POC dúctil Fàcil de fondre i de treballar. No s’oxida a temperatura ambient Aplicacions: Paper d’estany Producció de llanda (xapa d’acer recobertes d’estany) Material d’unió en soldadures blanes

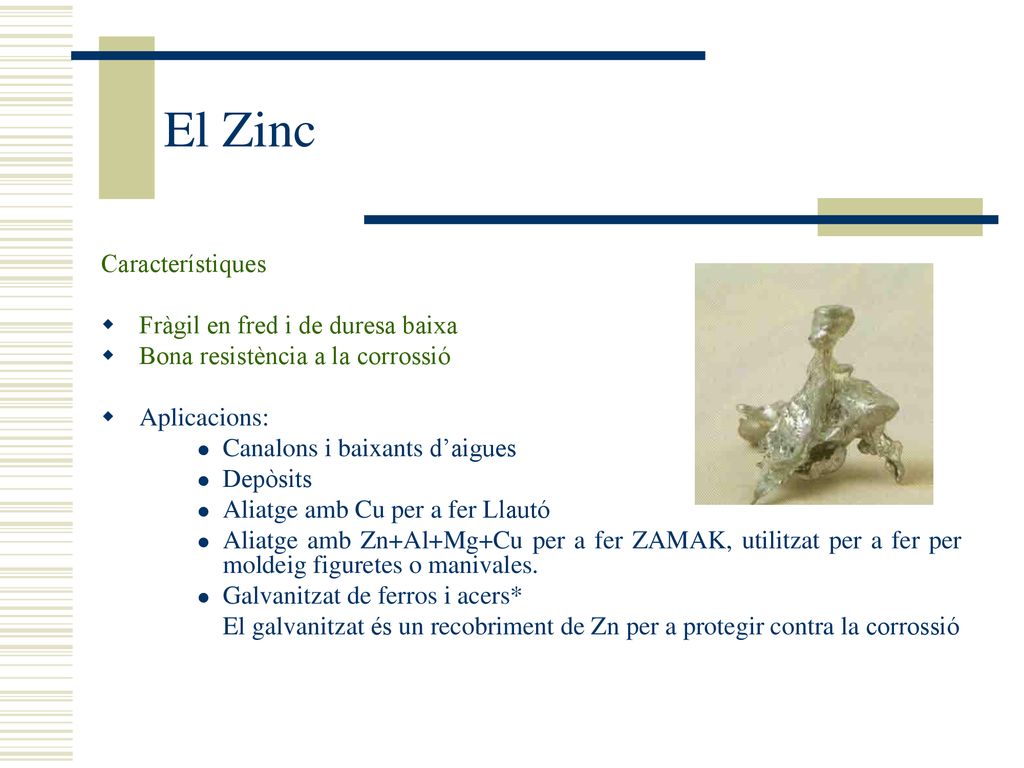

23 El Zinc Característiques Fràgil en fred i de duresa baixa
Bona resistència a la corrossió Aplicacions: Canalons i baixants d’aigues Depòsits Aliatge amb Cu per a fer Llautó Aliatge amb Zn+Al+Mg+Cu per a fer ZAMAK, utilitzat per a fer per moldeig figuretes o manivales. Galvanitzat de ferros i acers* El galvanitzat és un recobriment de Zn per a protegir contra la corrossió

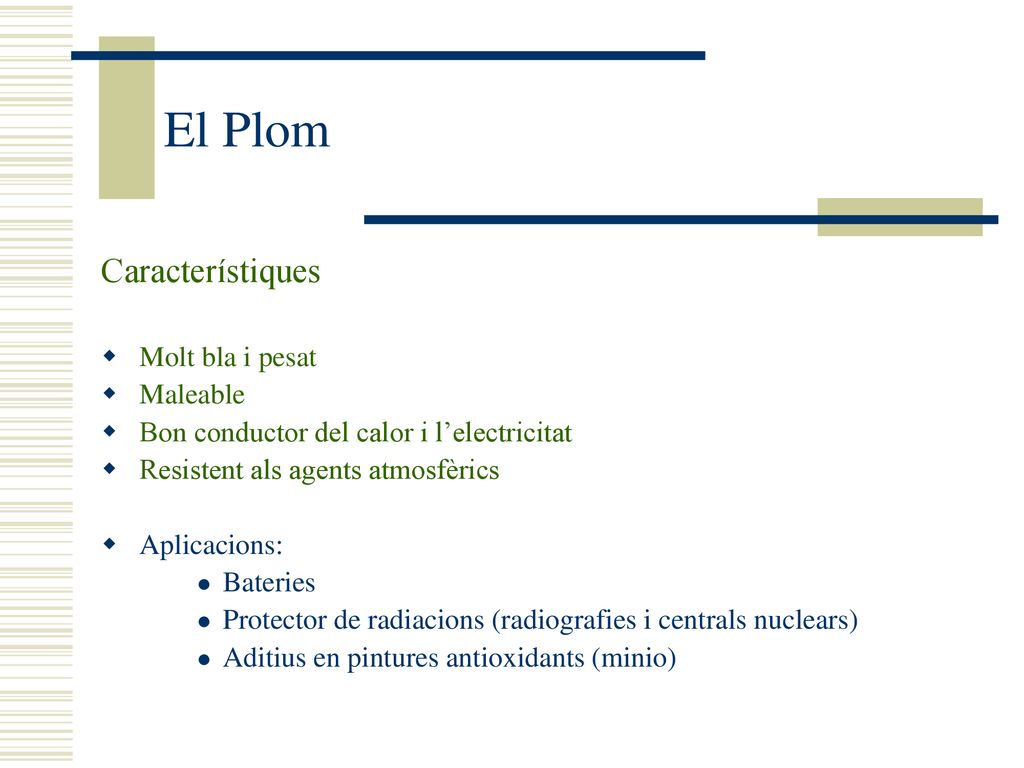

24 El Plom Característiques Molt bla i pesat Maleable
Bon conductor del calor i l’electricitat Resistent als agents atmosfèrics Aplicacions: Bateries Protector de radiacions (radiografies i centrals nuclears) Aditius en pintures antioxidants (minio)

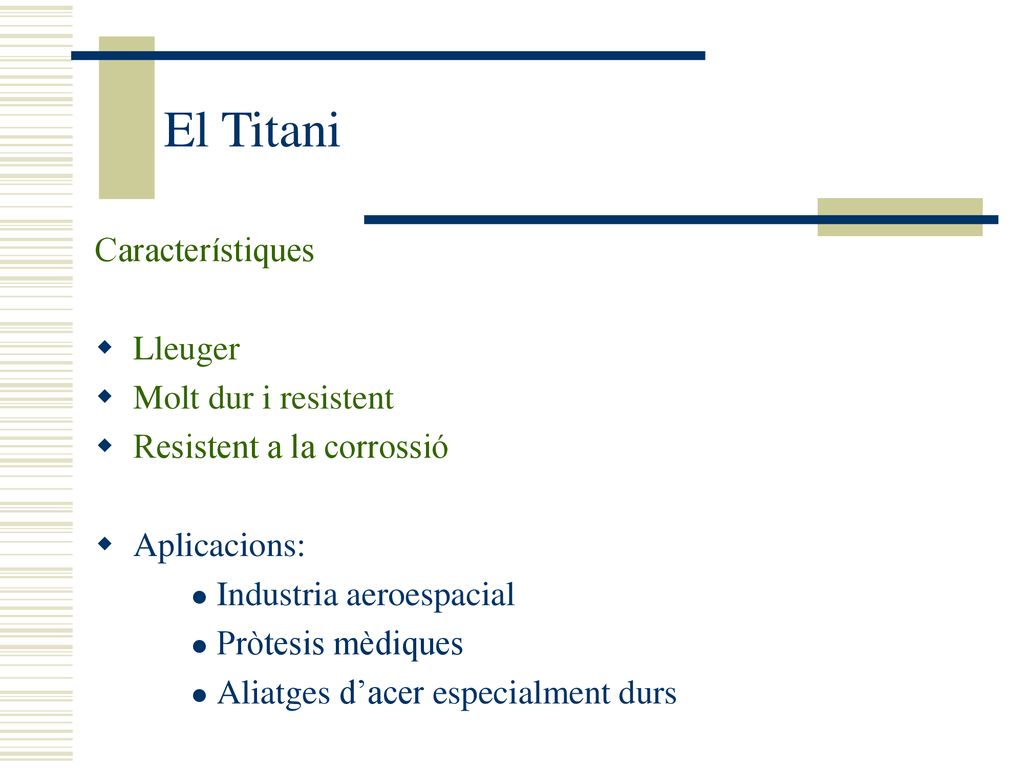

25 El Titani Característiques Lleuger Molt dur i resistent
Resistent a la corrossió Aplicacions: Industria aeroespacial Pròtesis mèdiques Aliatges d’acer especialment durs

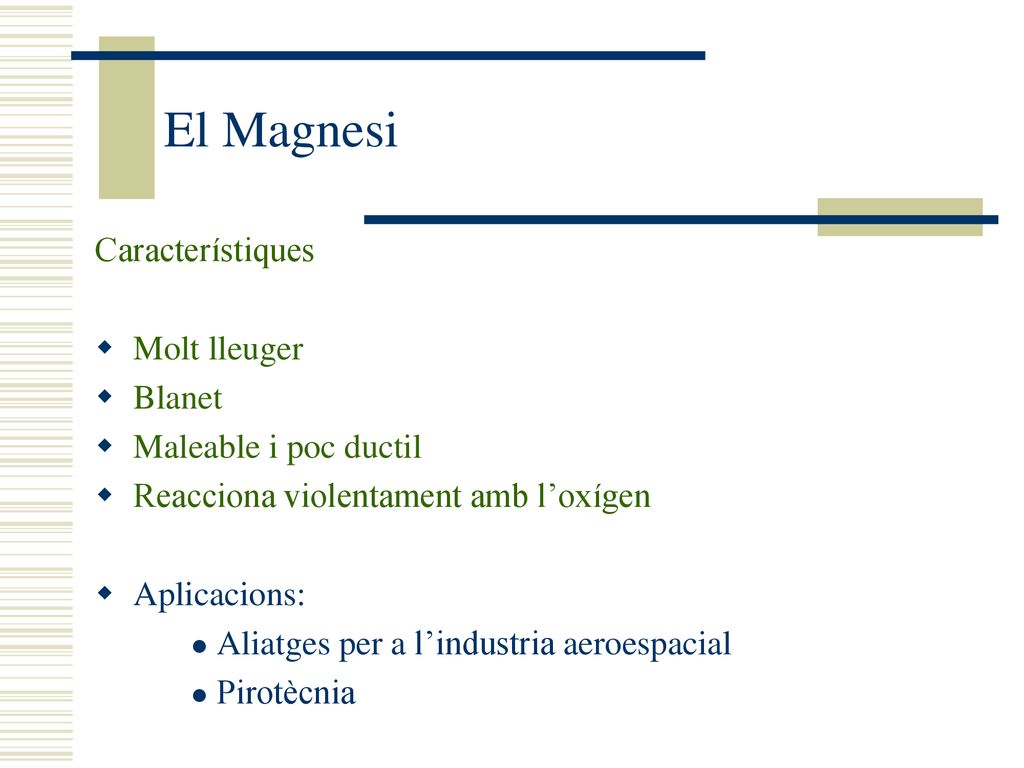

26 El Magnesi Característiques Molt lleuger Blanet Maleable i poc ductil
Reacciona violentament amb l’oxígen Aplicacions: Aliatges per a l’industria aeroespacial Pirotècnia

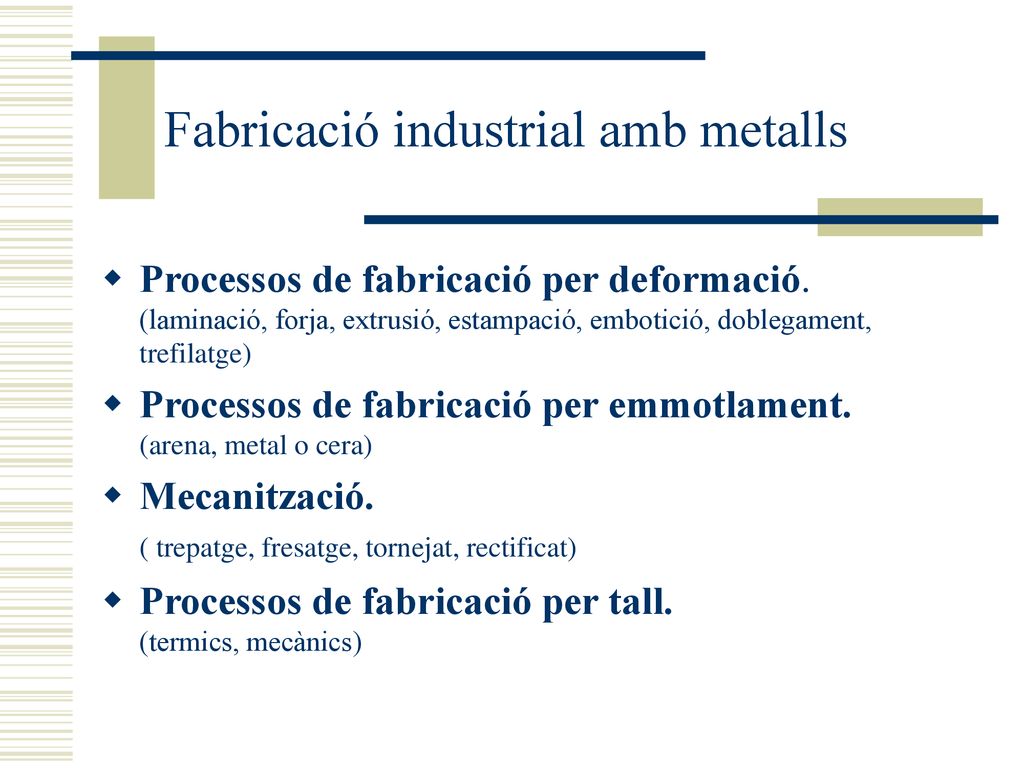

27 Fabricació industrial amb metalls
Processos de fabricació per deformació. (laminació, forja, extrusió, estampació, embotició, doblegament, trefilatge) Processos de fabricació per emmotlament (arena, metal o cera) Mecanització ( trepatge, fresatge, tornejat, rectificat) Processos de fabricació per tall (termics, mecànics)

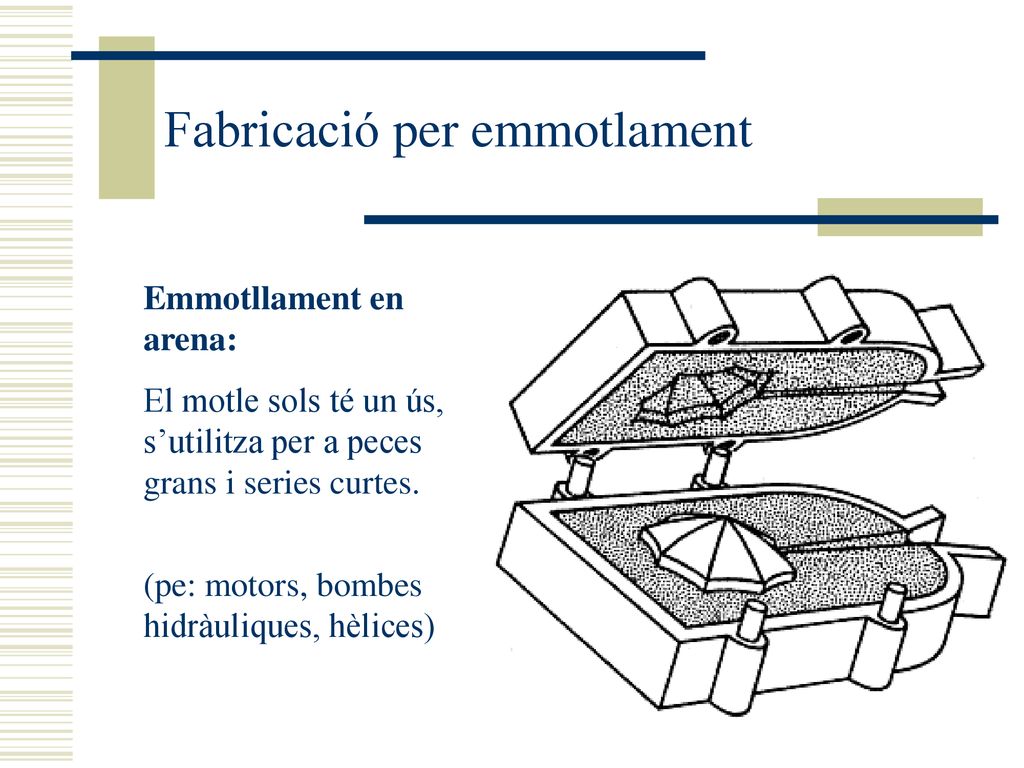

28 Fabricació per emmotlament
Emmotllament en arena: El motle sols té un ús, s’utilitza per a peces grans i series curtes. (pe: motors, bombes hidràuliques, hèlices)

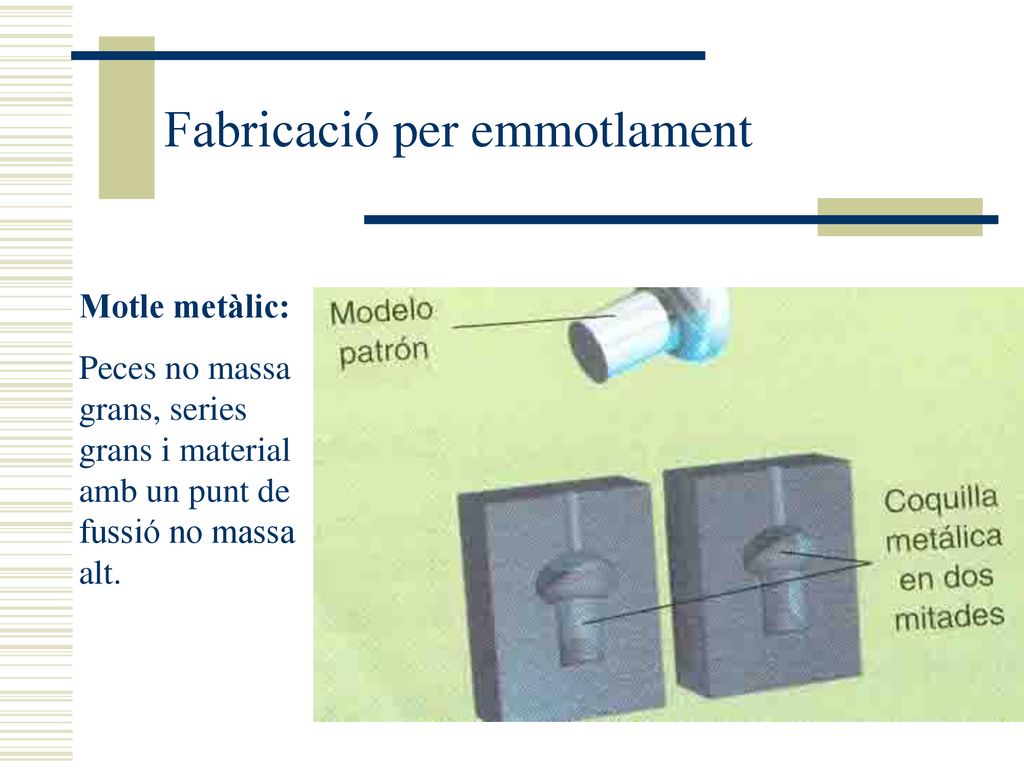

29 Fabricació per emmotlament
Motle metàlic: Peces no massa grans, series grans i material amb un punt de fussió no massa alt.

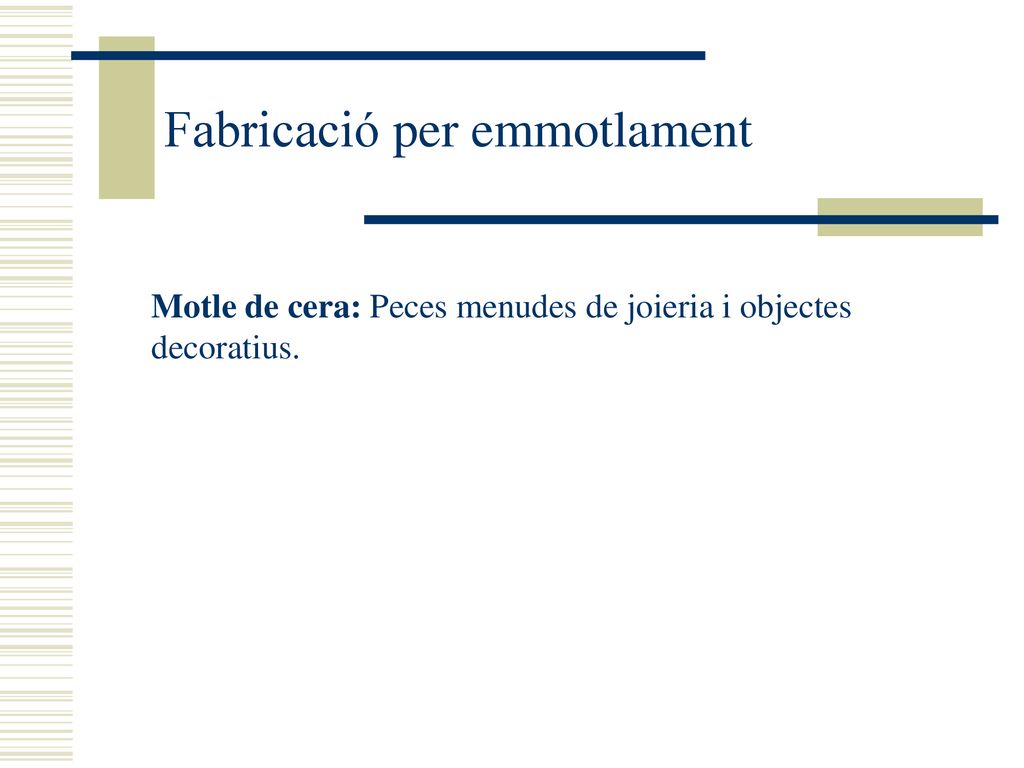

30 Fabricació per emmotlament
Motle de cera: Peces menudes de joieria i objectes decoratius.

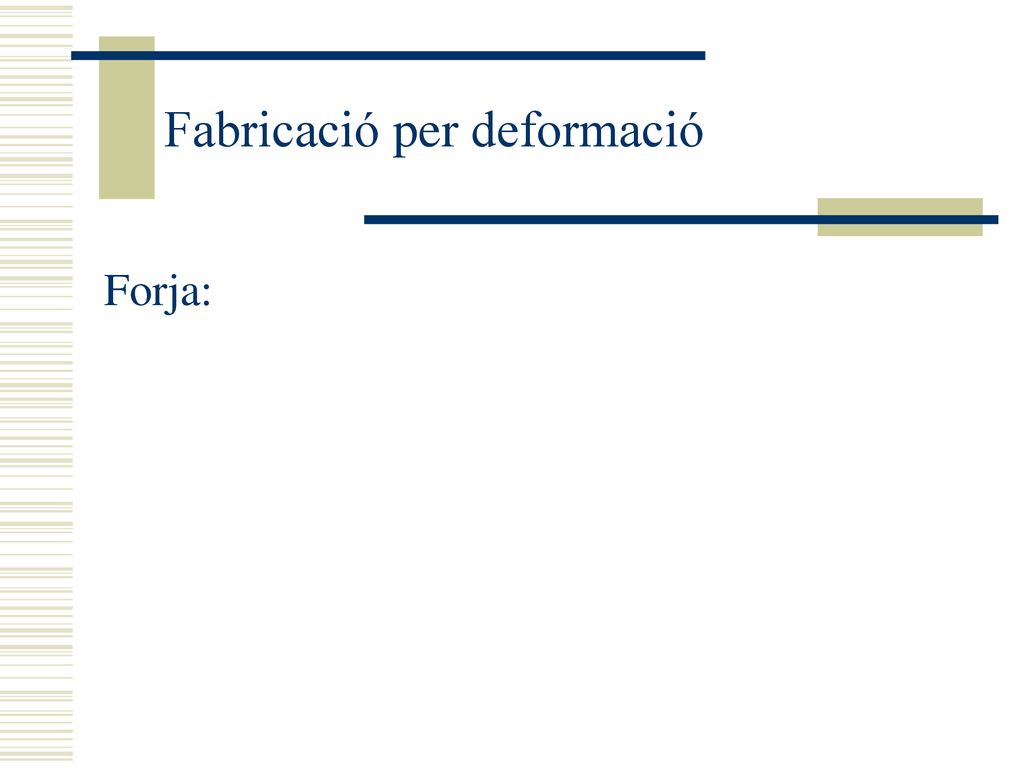

31 Fabricació per deformació
Forja:

32 Fabricació per deformació
Forja Extrusió Estampació Laminatge

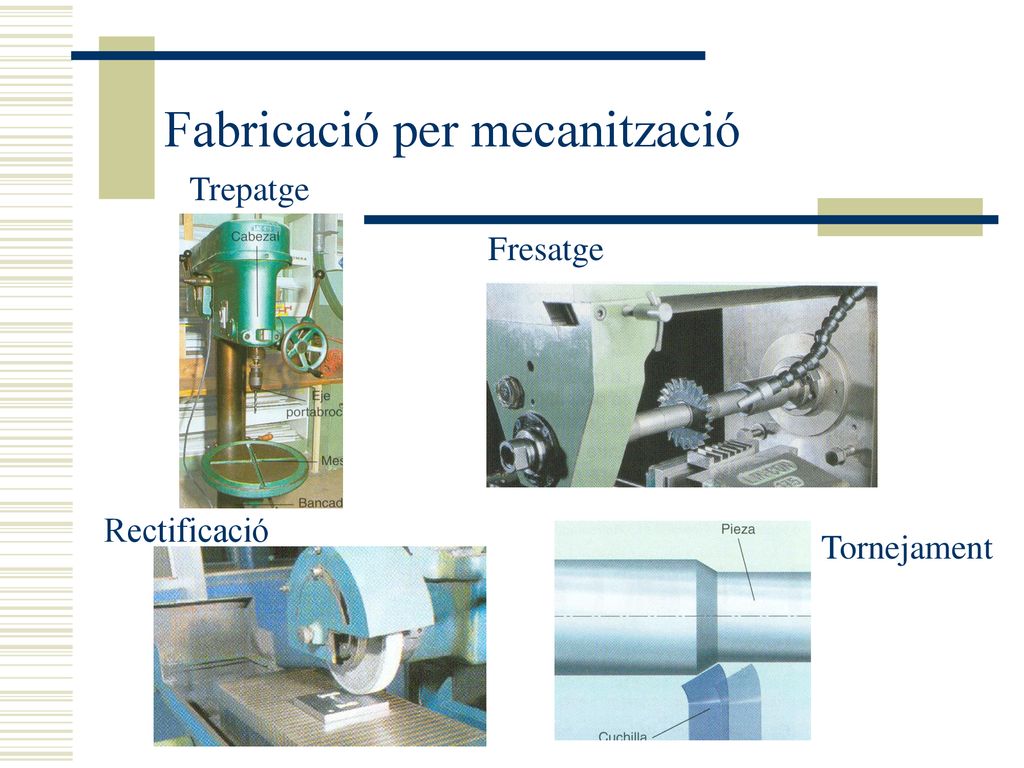

33 Fabricació per mecanització
Trepatge Fresatge Rectificació Tornejament

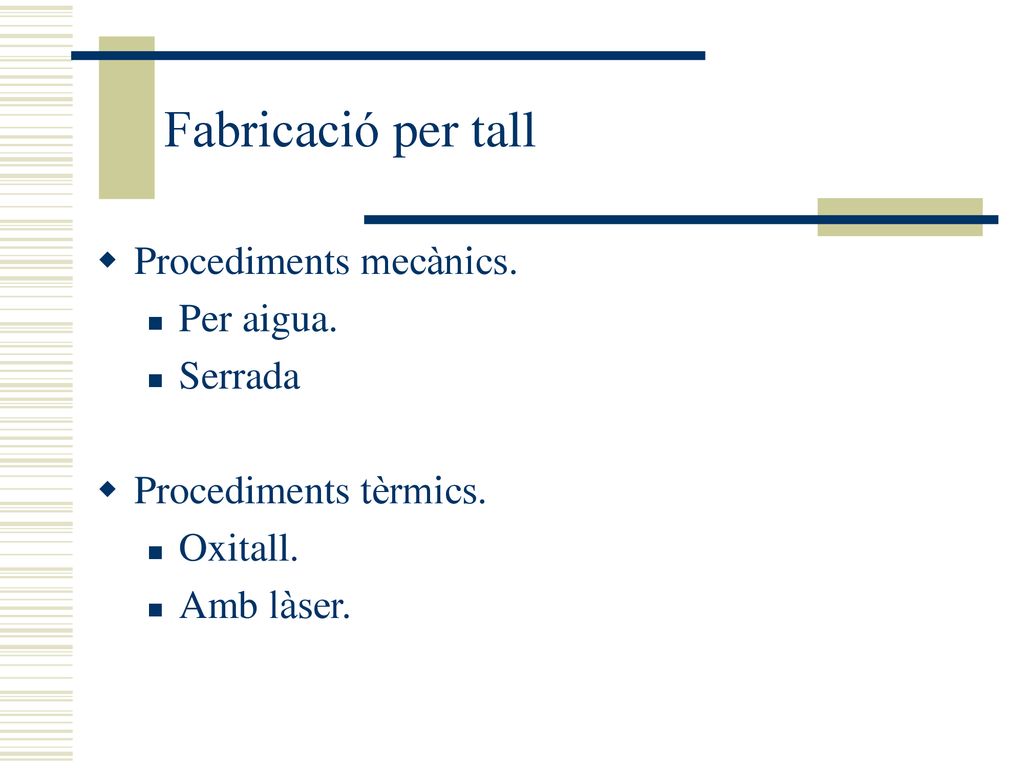

34 Fabricació per tall Procediments mecànics. Per aigua. Serrada
Procediments tèrmics. Oxitall. Amb làser.

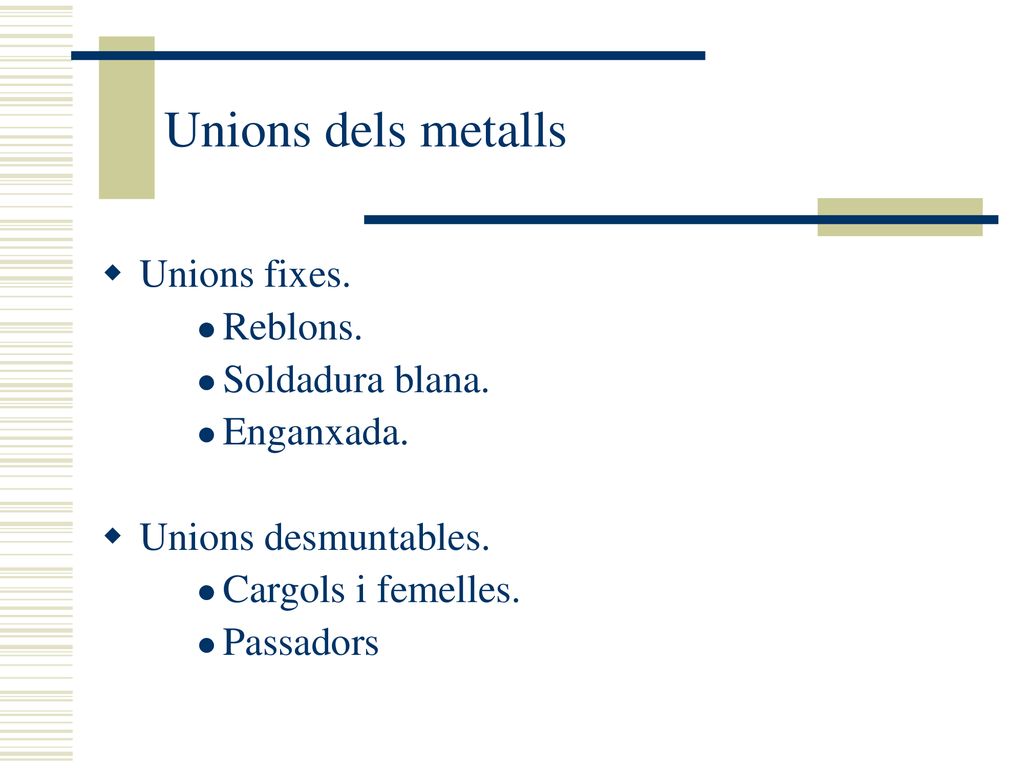

35 Unions dels metalls Unions fixes. Reblons. Soldadura blana. Enganxada.
Unions desmuntables. Cargols i femelles. Passadors

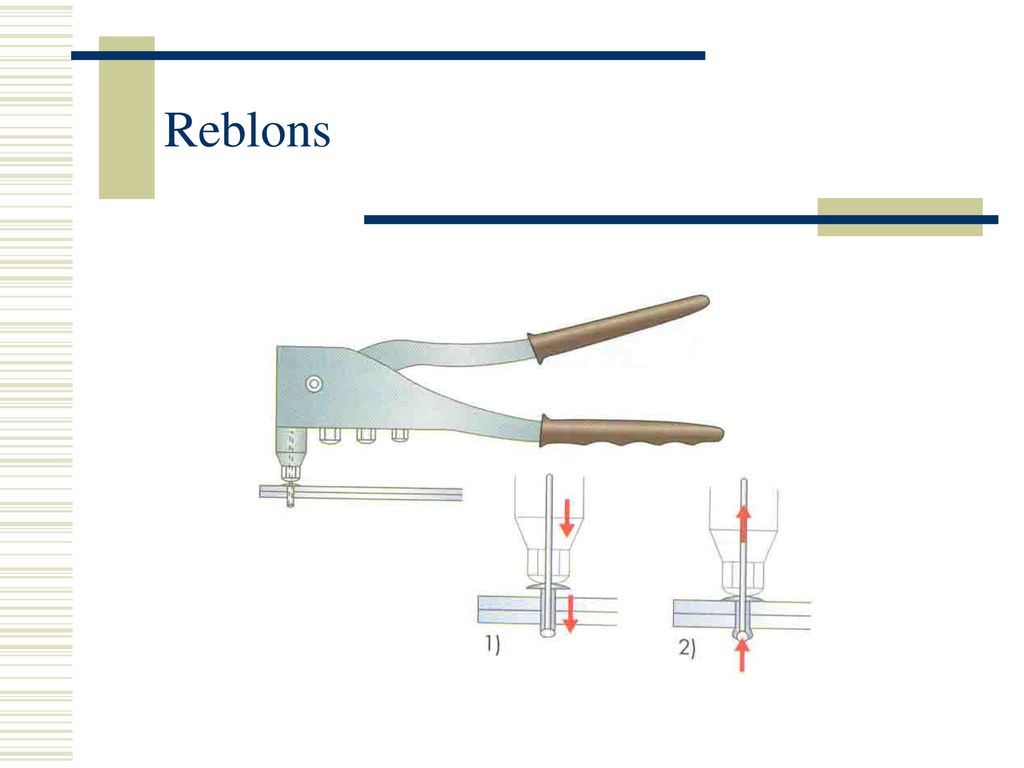

36 Reblons

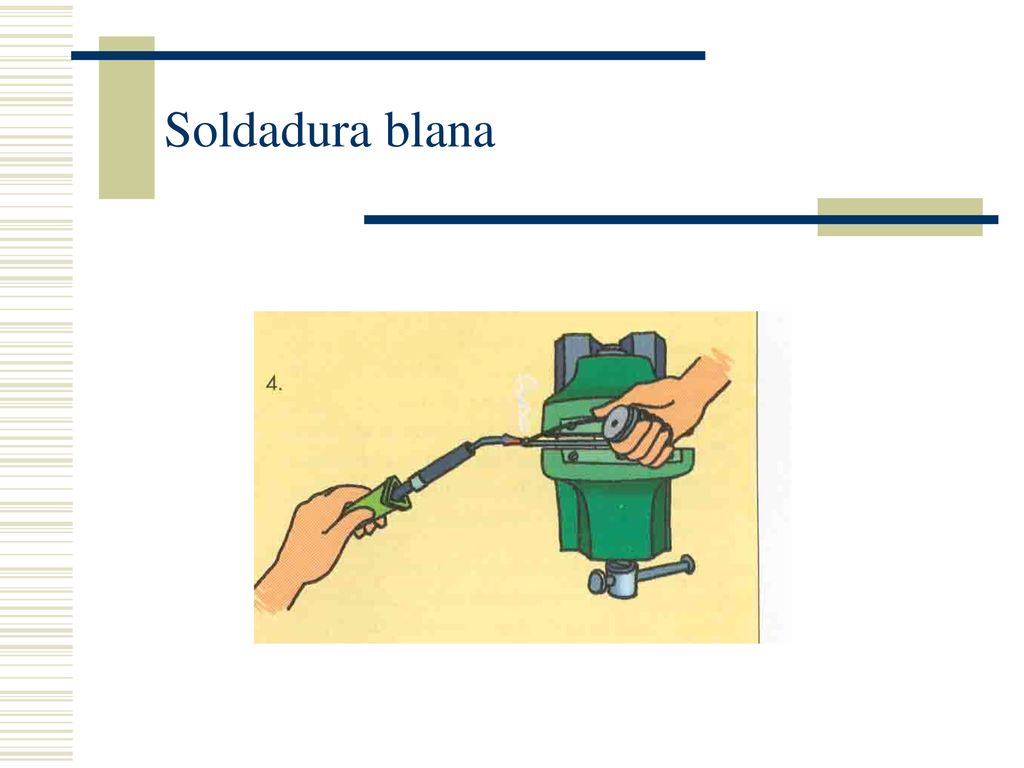

37 Soldadura blana

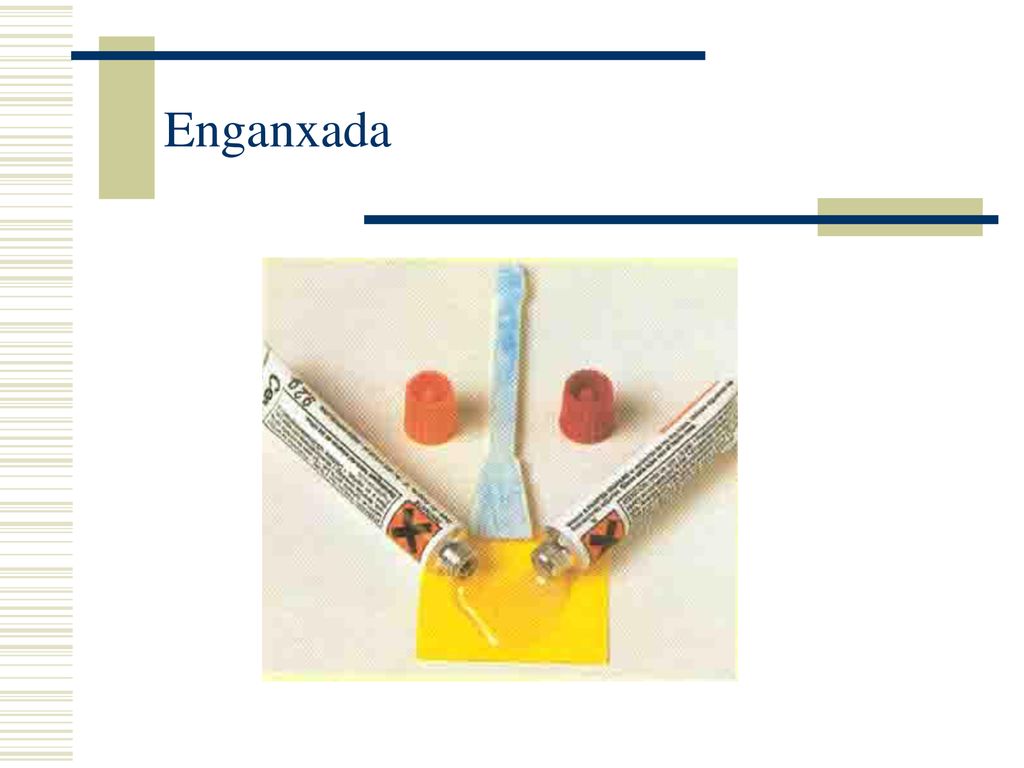

38 Enganxada

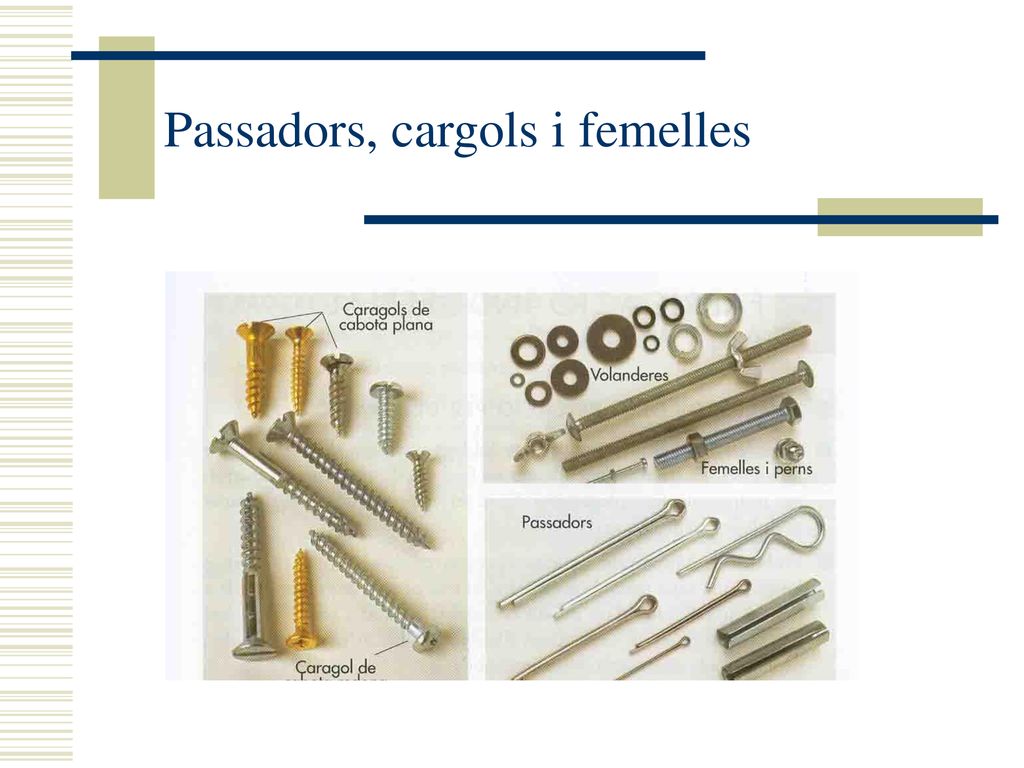

39 Passadors, cargols i femelles
