CURSO PROGRAMACIÓN SYSDRIVE 3G3JV INTRODUCCIÓN

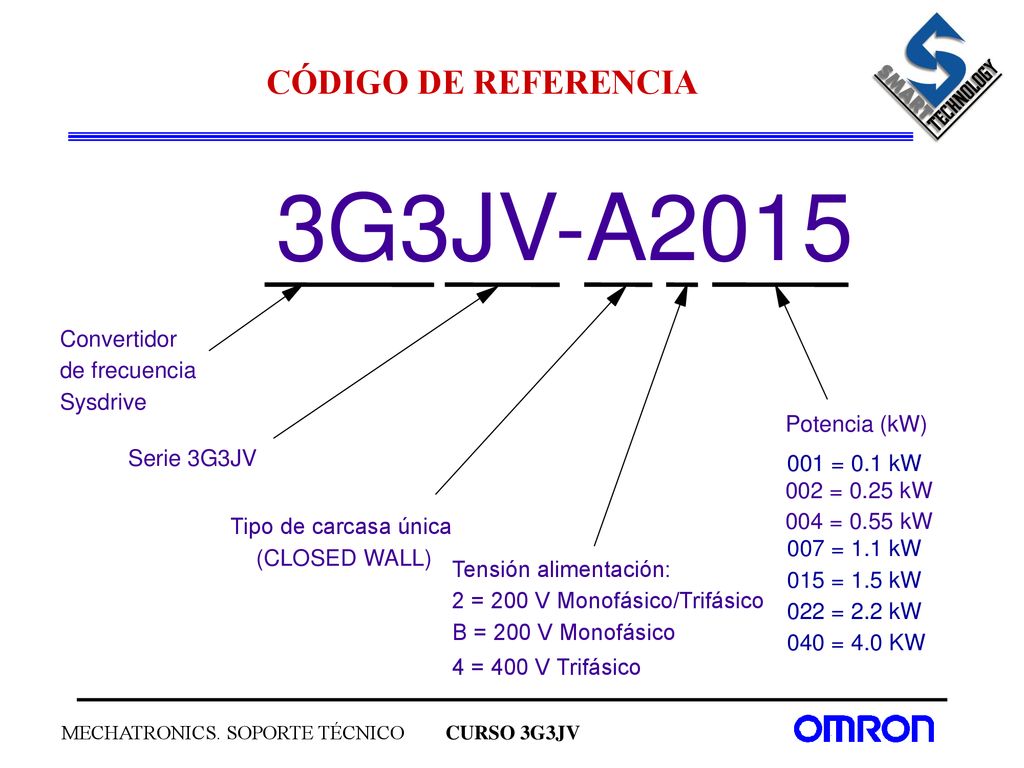

3G3JV -A2015 CÓDIGO DE REFERENCIA Convertidor de frecuencia Sysdrive
Potencia (kW) Serie 3G3JV 001 = 0.1 kW 002 = 0.25 kW Tipo de carcasa única 004 = 0.55 kW (CLOSED WALL) 007 = 1.1 kW 015 = 1.5 kW 022 = 2.2 kW 040 = 4.0 KW Tensión alimentación: 2 = 200 V Monofásico/Trifásico B = 200 V Monofásico 4 = 400 V Trifásico

NORMATIVAS INTERNACIONALES
Los convertidores 3G3JV cumplen con las directivas europeas (CE) y norteamericanas (UL/cUL).

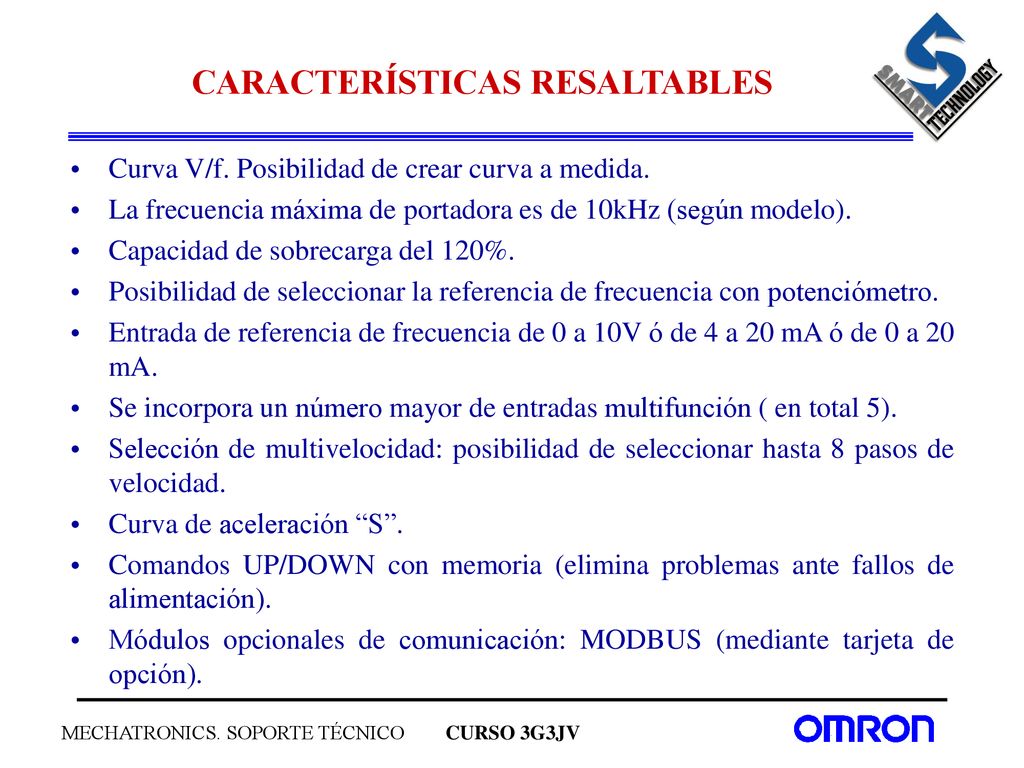

CARACTERÍSTICAS RESALTABLES
Curva V/f. Posibilidad de crear curva a medida. La frecuencia máxima de portadora es de 10kHz (según modelo). Capacidad de sobrecarga del 120%. Posibilidad de seleccionar la referencia de frecuencia con potenciómetro. Entrada de referencia de frecuencia de 0 a 10V ó de 4 a 20 mA ó de 0 a 20 mA. Se incorpora un número mayor de entradas multifunción ( en total 5). Selección de multivelocidad: posibilidad de seleccionar hasta 8 pasos de velocidad. Curva de aceleración “S”. Comandos UP/DOWN con memoria (elimina problemas ante fallos de alimentación). Módulos opcionales de comunicación: MODBUS (mediante tarjeta de opción).

ESPECIFICACIONES GENERALES

GAMA DISPONIBLE

CURSO PROGRAMACIÓN SYSDRIVE 3G3JV ASPECTO EXTERNO

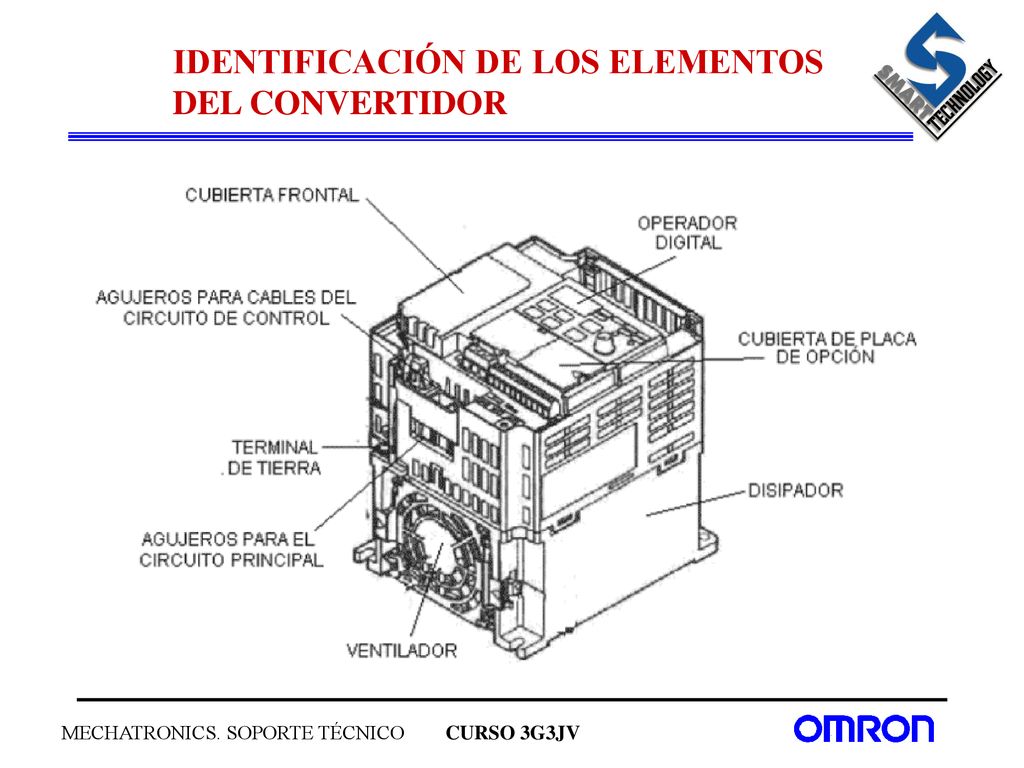

IDENTIFICACIÓN DE LOS ELEMENTOS DEL CONVERTIDOR

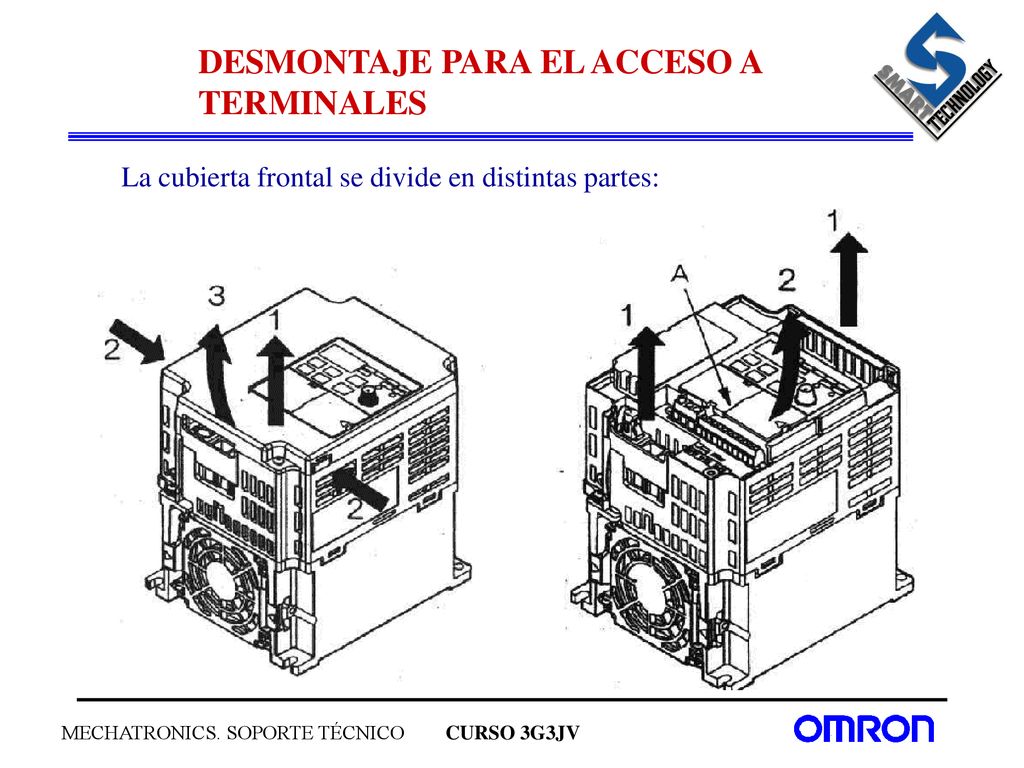

DESMONTAJE PARA EL ACCESO A TERMINALES
La cubierta frontal se divide en distintas partes:

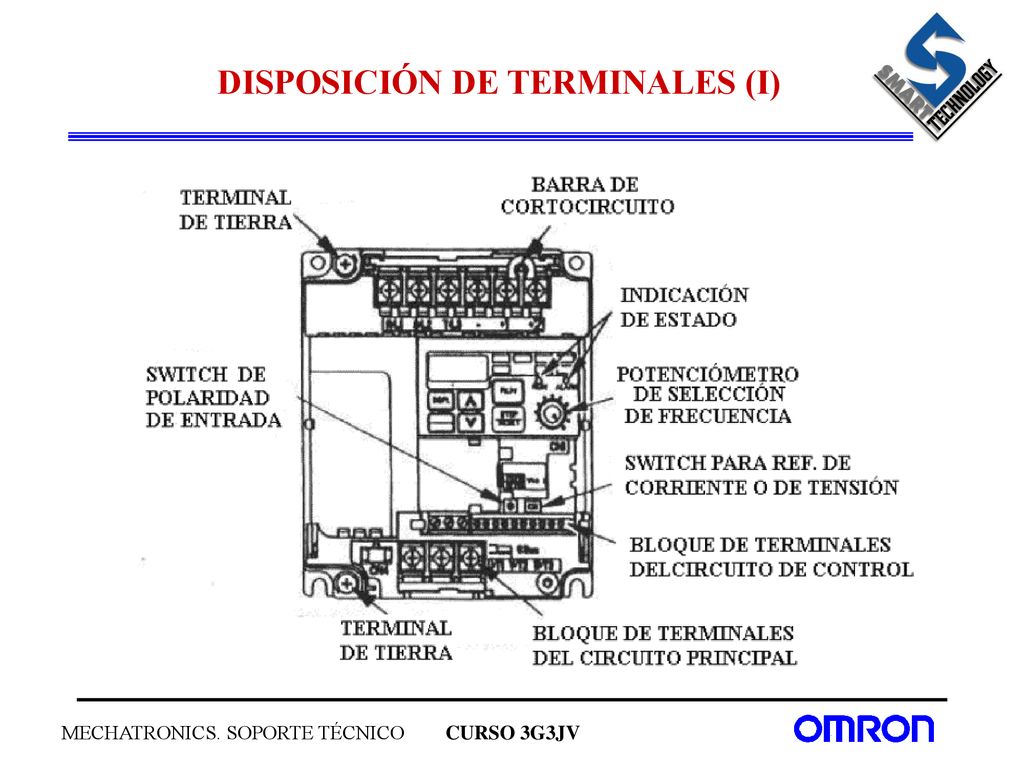

DISPOSICIÓN DE TERMINALES (I)

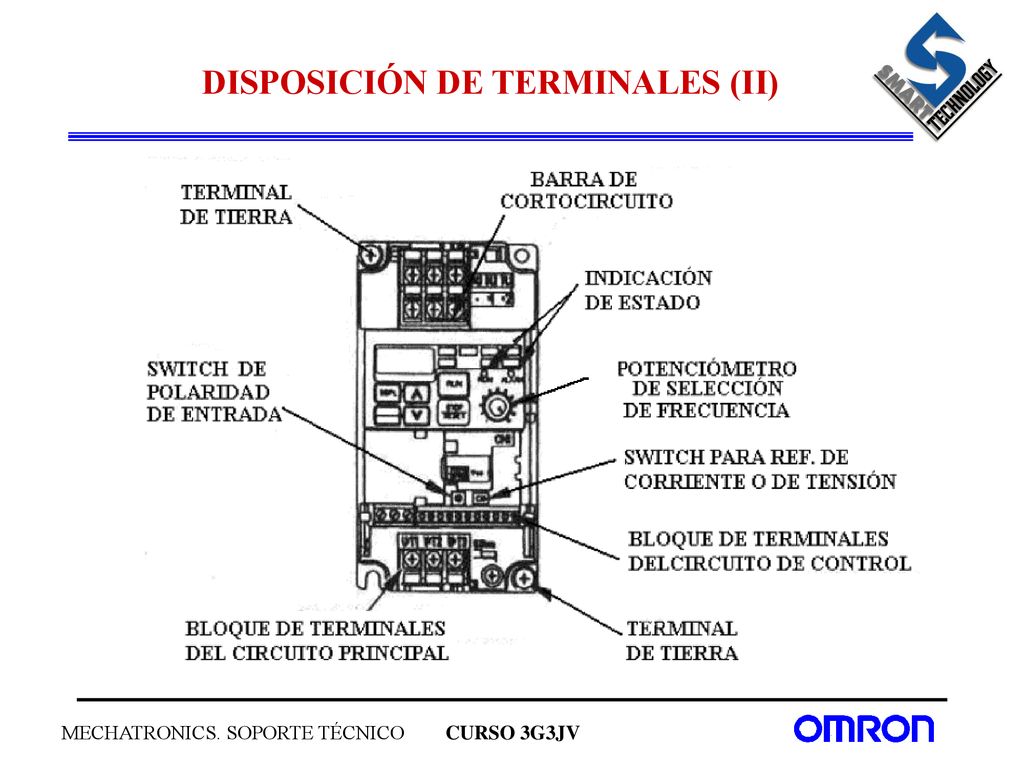

DISPOSICIÓN DE TERMINALES (II)

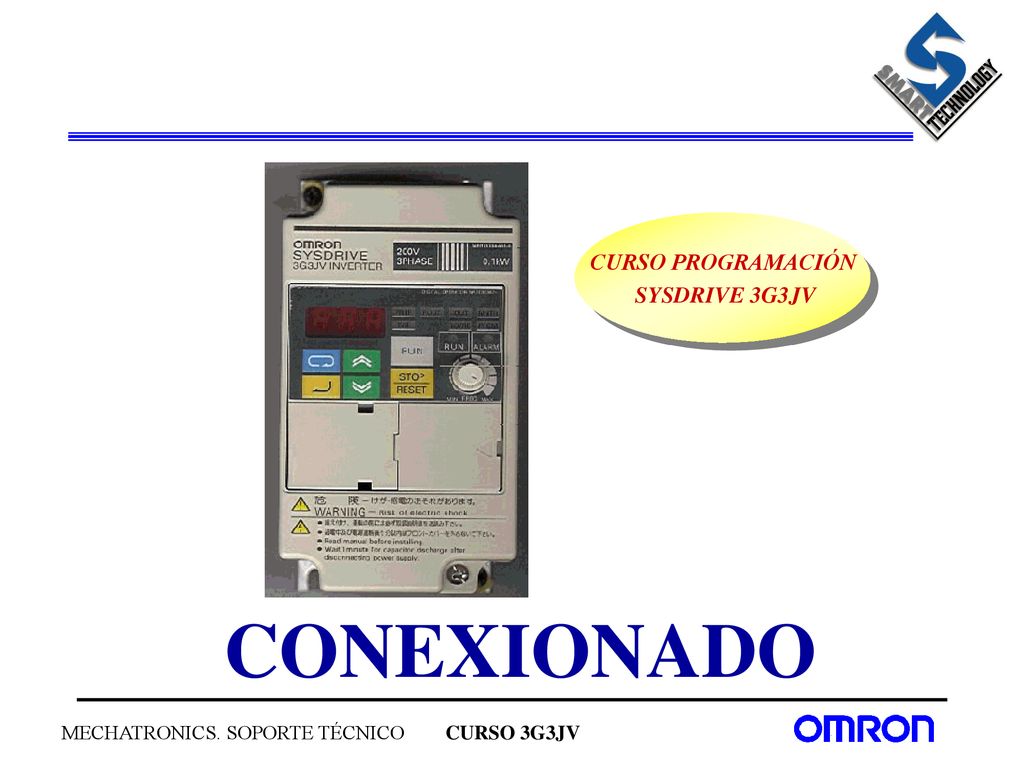

CURSO PROGRAMACIÓN SYSDRIVE 3G3JV CONEXIONADO

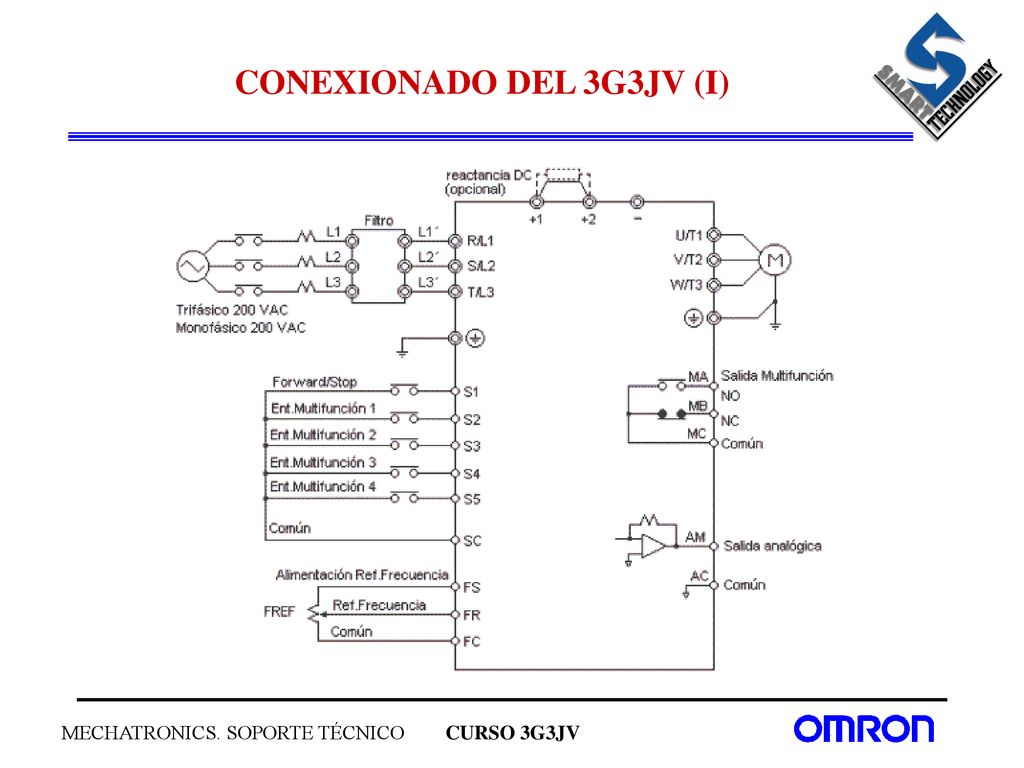

CONEXIONADO DEL 3G3JV (I)

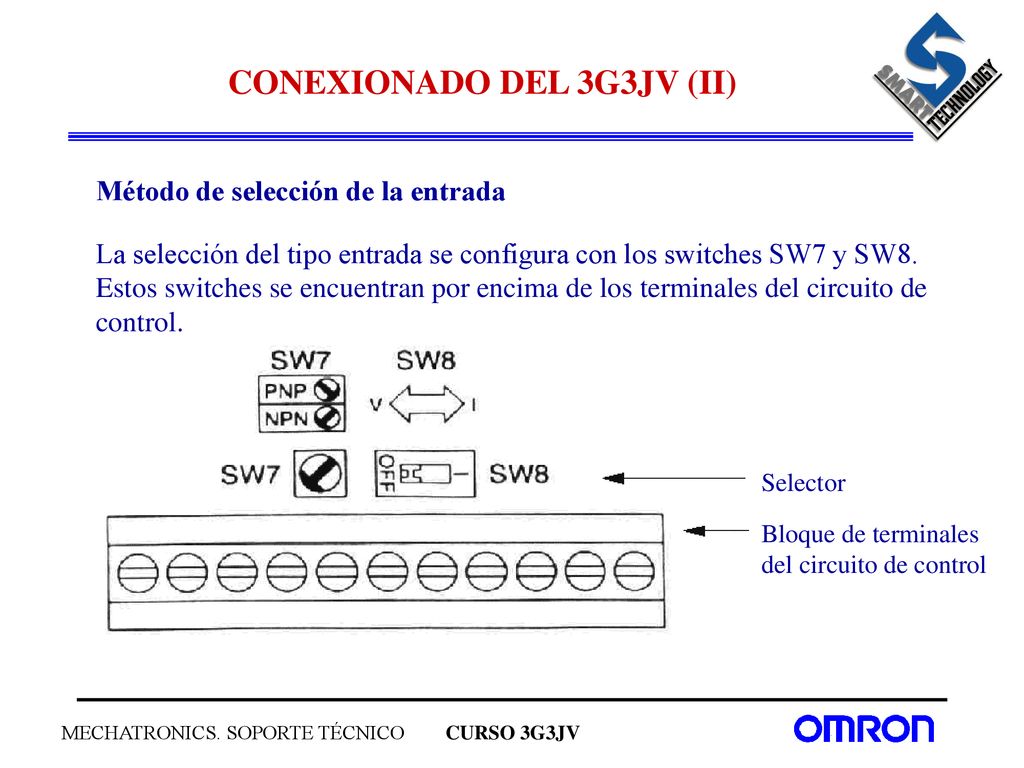

CONEXIONADO DEL 3G3JV (II)
Método de selección de la entrada La selección del tipo entrada se configura con los switches SW7 y SW8. Estos switches se encuentran por encima de los terminales del circuito de control. Selector Bloque de terminales del circuito de control

CONEXIONADO DEL 3G3JV (III)
Mediante el switch SW8 podemos seleccionar la referencia de frecuencia por tensión ó por corriente. El parámetro n03 debe configurarse de acuerdo con el método de entrada de referencia de frecuencia seleccionado.

CONEXIONADO DEL 3G3JV (IV)

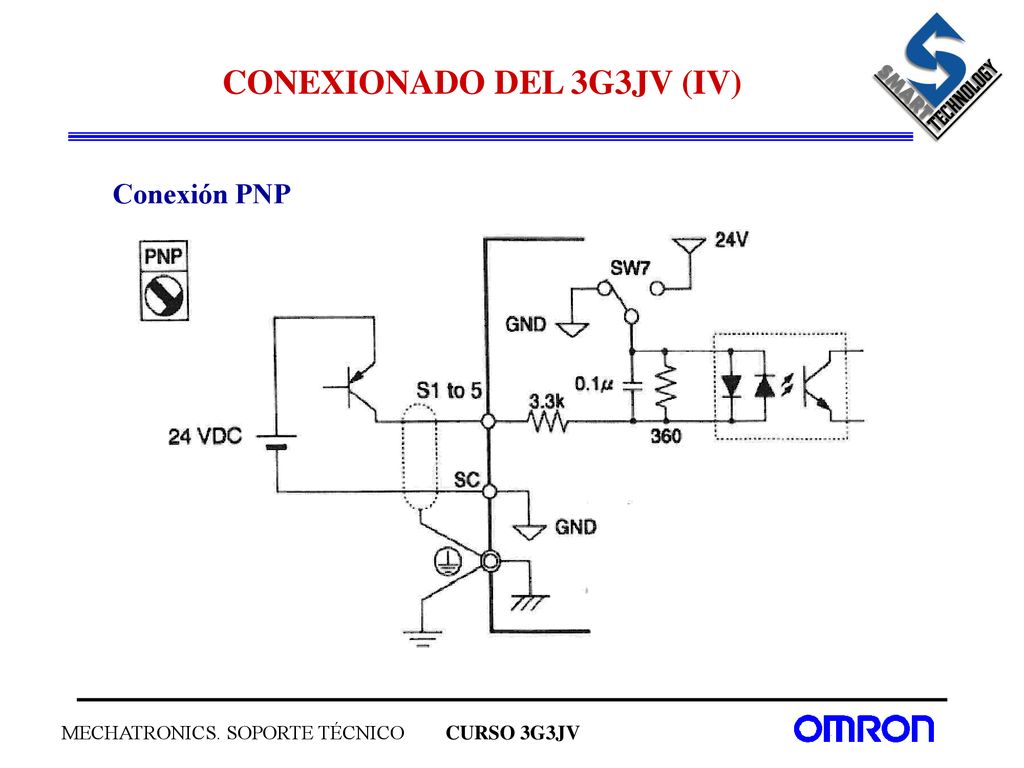

Conexión PNP

CONEXIONADO DEL 3G3JV (V)

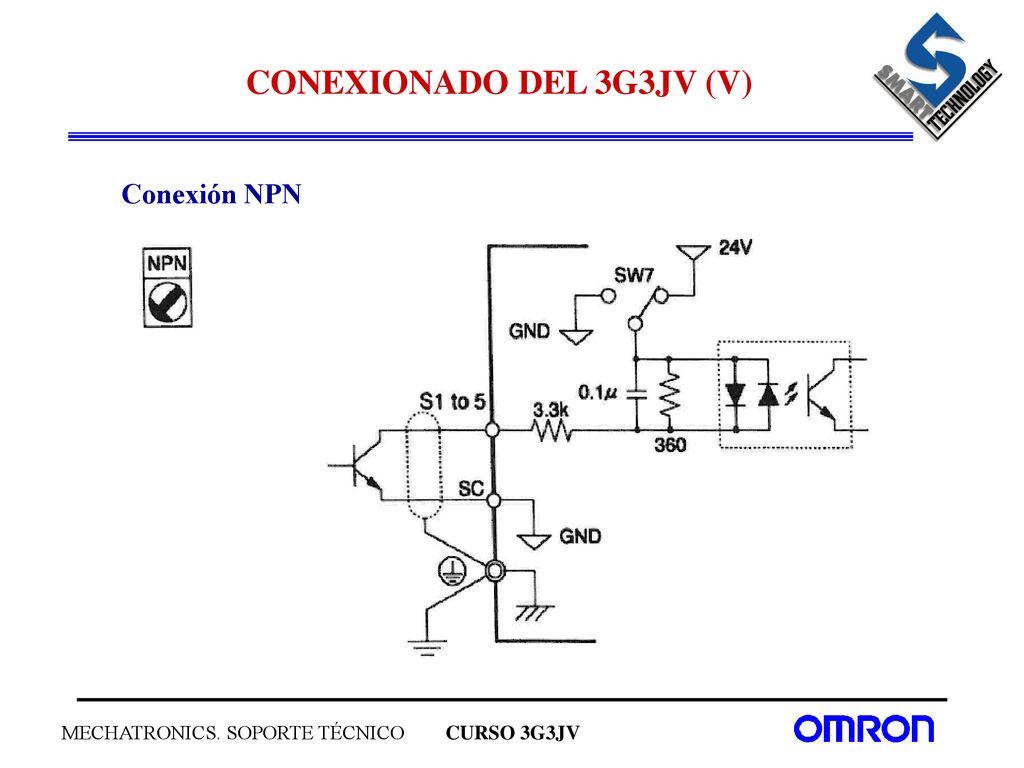

Conexión NPN

CONEXIONADO DEL 3G3JV (VI)
Instalación de filtro de ruido y convertidor. El filtro instalado a la entrada del convertidor elimina los ruidos transmitidos entre la linea de potencia y el convertidor. Trifásico 200VAC/400VAC o monofásico 200 VAC

CONEXIONADO DEL 3G3JV (VII)

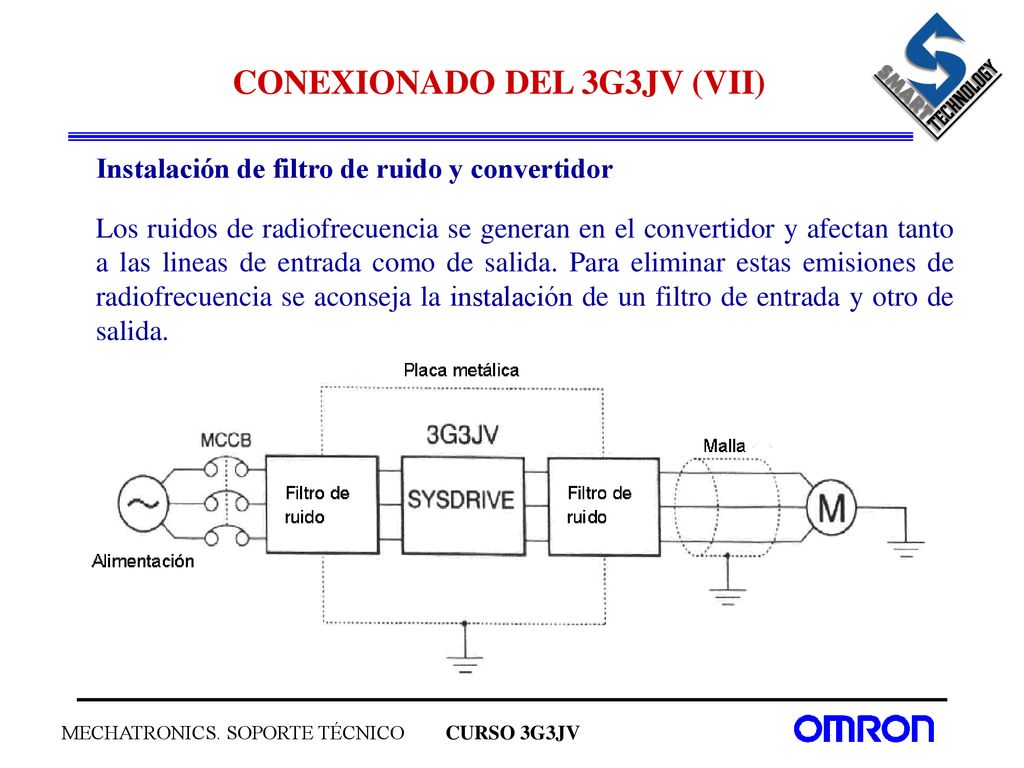

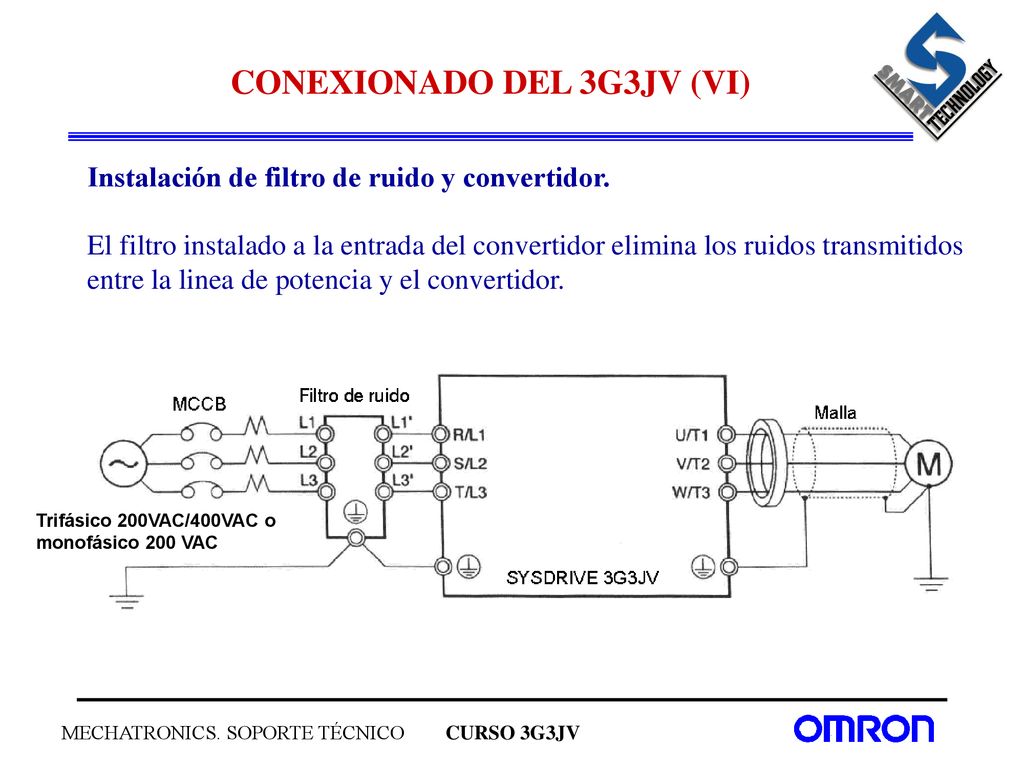

Instalación de filtro de ruido y convertidor Los ruidos de radiofrecuencia se generan en el convertidor y afectan tanto a las lineas de entrada como de salida. Para eliminar estas emisiones de radiofrecuencia se aconseja la instalación de un filtro de entrada y otro de salida.

CONEXIONADO DEL 3G3JV (VIII)

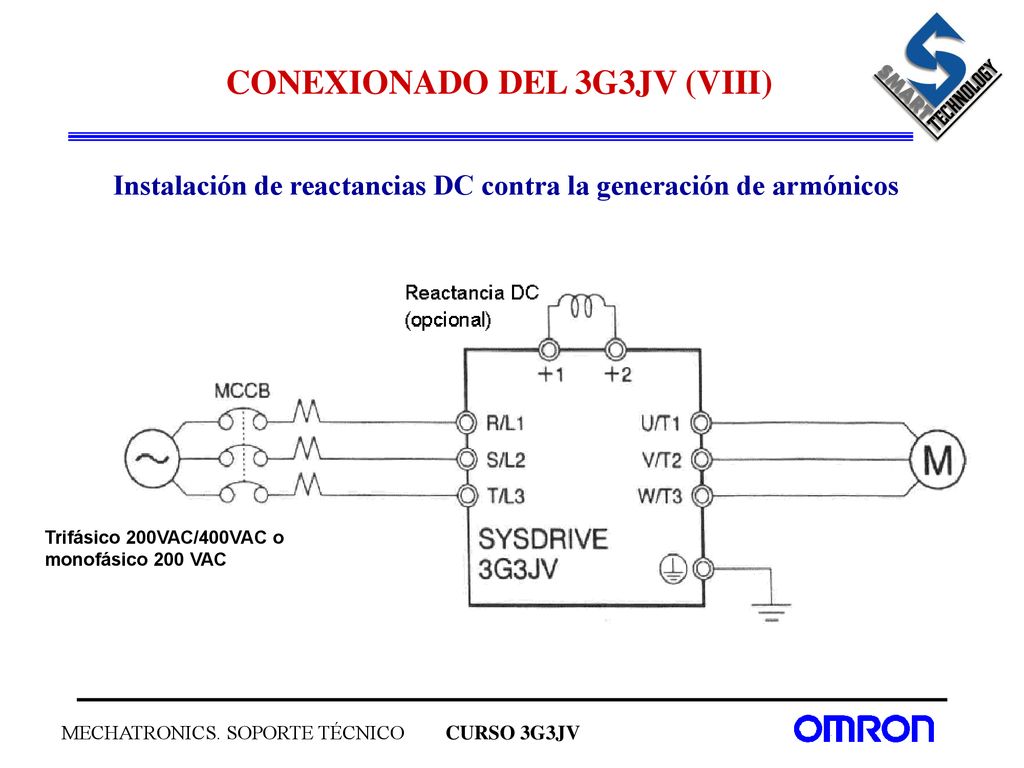

Instalación de reactancias DC contra la generación de armónicos Trifásico 200VAC/400VAC o monofásico 200 VAC

CONEXIONADO DEL 3G3JV (IX)

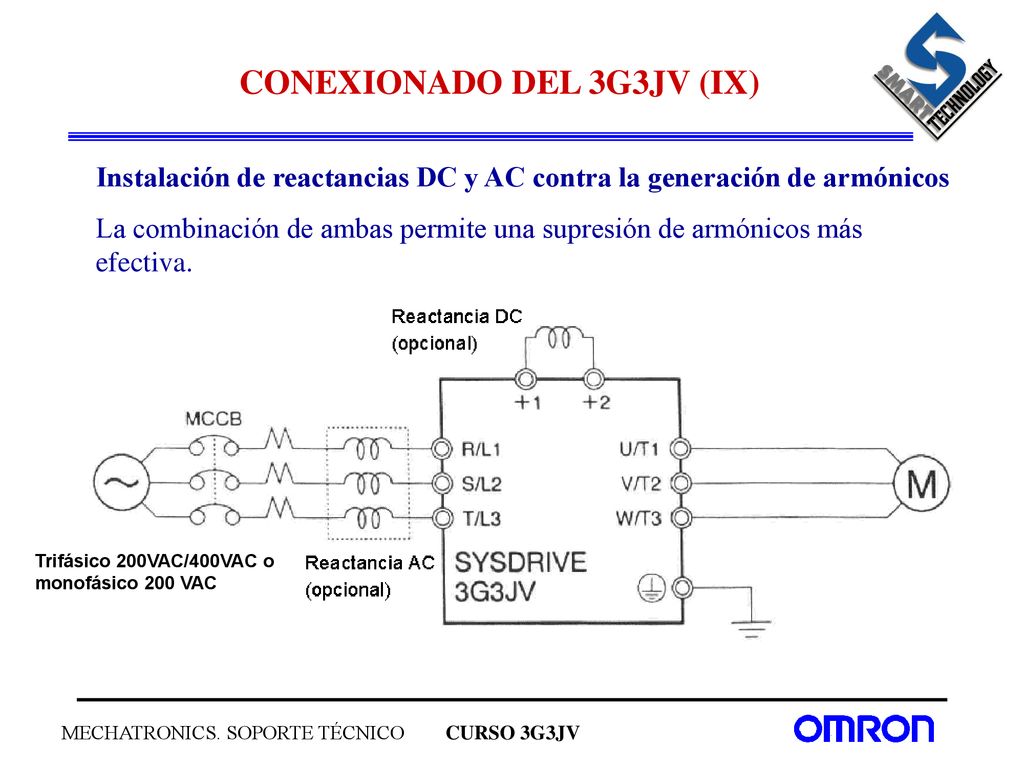

Instalación de reactancias DC y AC contra la generación de armónicos La combinación de ambas permite una supresión de armónicos más efectiva. Trifásico 200VAC/400VAC o monofásico 200 VAC

CONEXIONADO DEL 3G3JV (X)
En la siguiente tabla se muestra el efecto de la instalación de reactancias en la generación de armónicos: Los valores que aparecen en la tabla, representan la aparición en % de dicho armónico respecto al armónico principal.

CURSO PROGRAMACIÓN SYSDRIVE 3G3JV OPERADOR DIGITAL

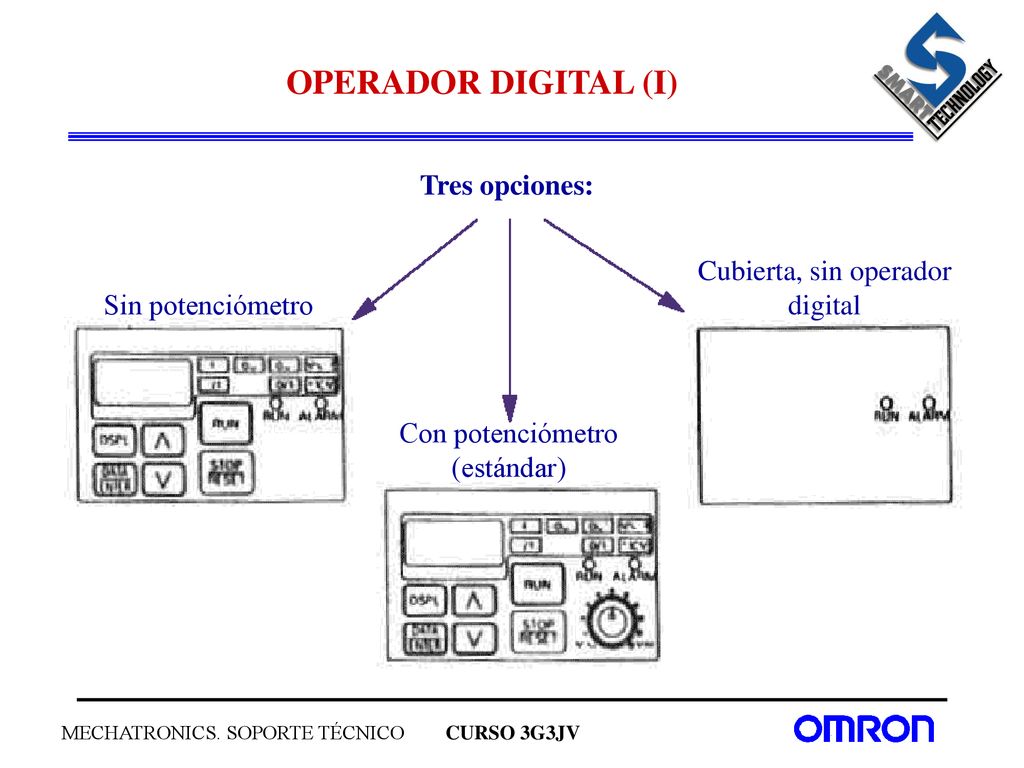

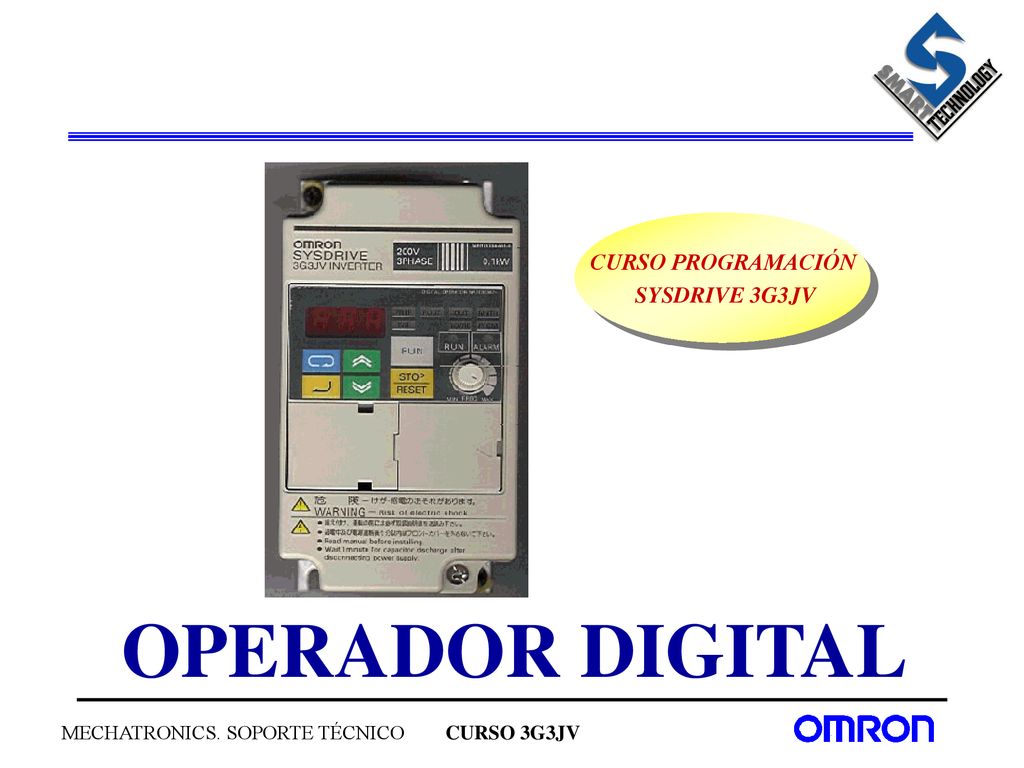

OPERADOR DIGITAL (I) Tres opciones: Cubierta, sin operador digital
Sin potenciómetro Con potenciómetro (estándar)

OPERADOR DIGITAL (II) El operador digital del 3G3JV permite:
Seleccionar la referencia de frecuencia través del potenciómetro. Seleccionar la función de la tecla STOP. Selección LOCAL/REMOTO. Monitorización de constante (desde n01 a n79) y estado del convertidor (8 parámetros y estado de los terminales de entrada y salida).

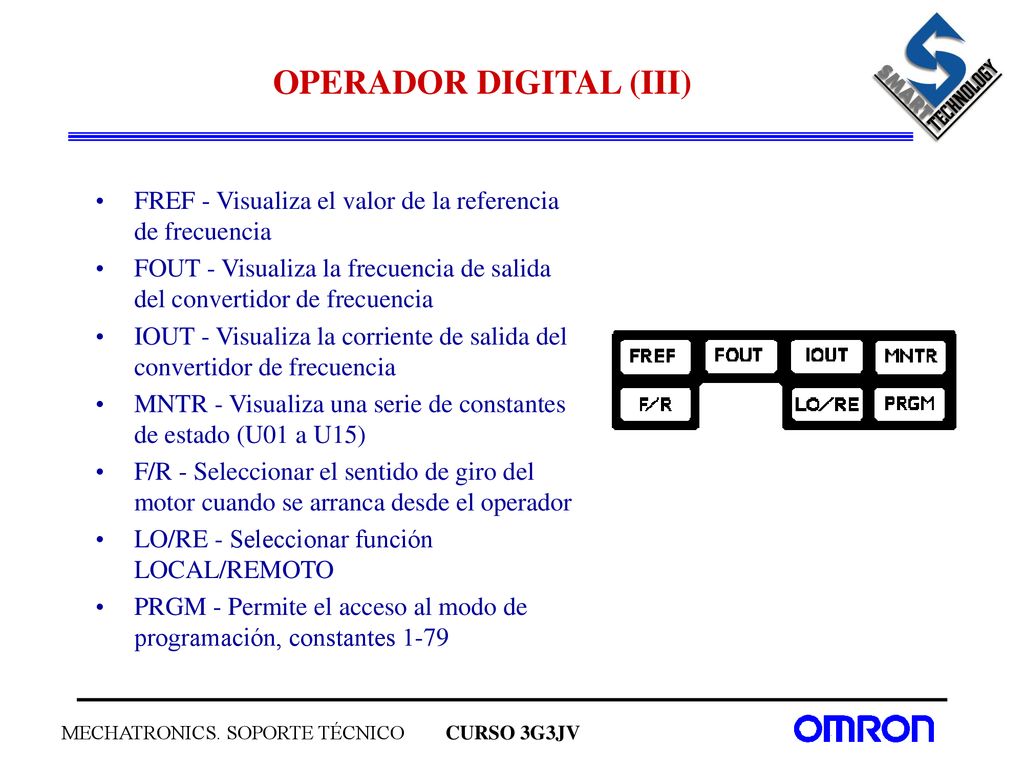

OPERADOR DIGITAL (III)
FREF - Visualiza el valor de la referencia de frecuencia FOUT - Visualiza la frecuencia de salida del convertidor de frecuencia IOUT - Visualiza la corriente de salida del convertidor de frecuencia MNTR - Visualiza una serie de constantes de estado (U01 a U15) F/R - Seleccionar el sentido de giro del motor cuando se arranca desde el operador LO/RE - Seleccionar función LOCAL/REMOTO PRGM - Permite el acceso al modo de programación, constantes 1-79

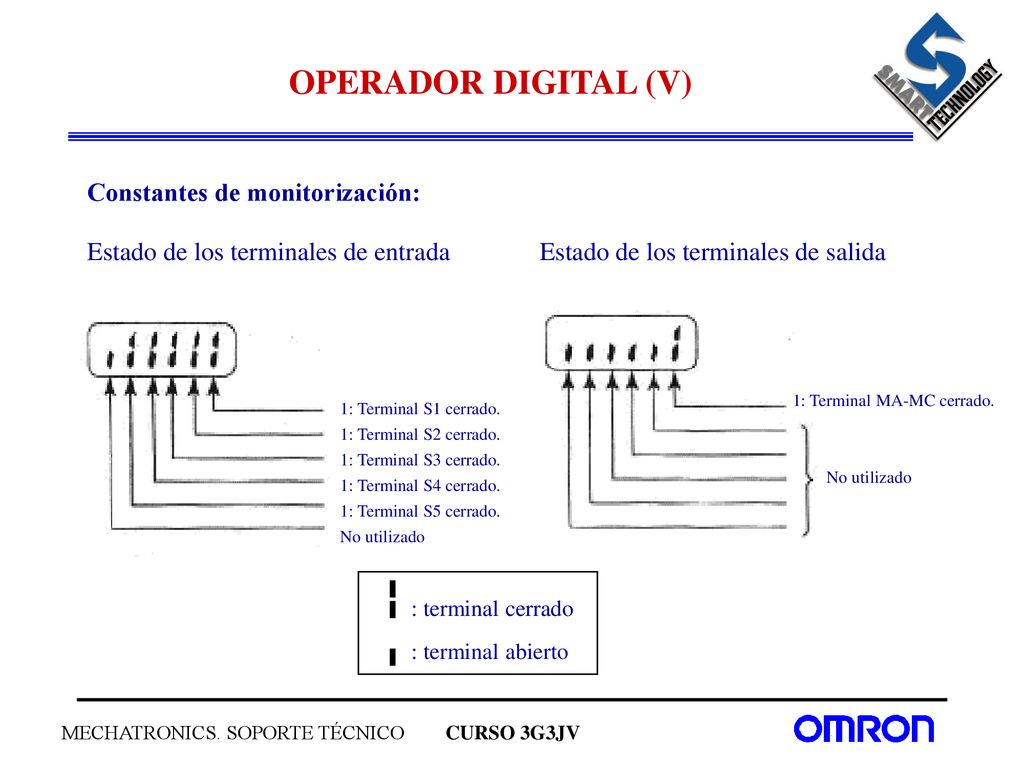

OPERADOR DIGITAL (IV) Constantes de monitorización:

OPERADOR DIGITAL (V) Constantes de monitorización:
Estado de los terminales de entrada Estado de los terminales de salida 1: Terminal S1 cerrado. 1: Terminal S2 cerrado. 1: Terminal S3 cerrado. 1: Terminal S4 cerrado. 1: Terminal S5 cerrado. No utilizado 1: Terminal MA-MC cerrado. : terminal cerrado : terminal abierto

CURSO PROGRAMACIÓN SYSDRIVE 3G3JV PARÁMETROS

PARÁMETROS. N01 - PASSWORD (I)

PARÁMETROS. N01 - PASSWORD (II)

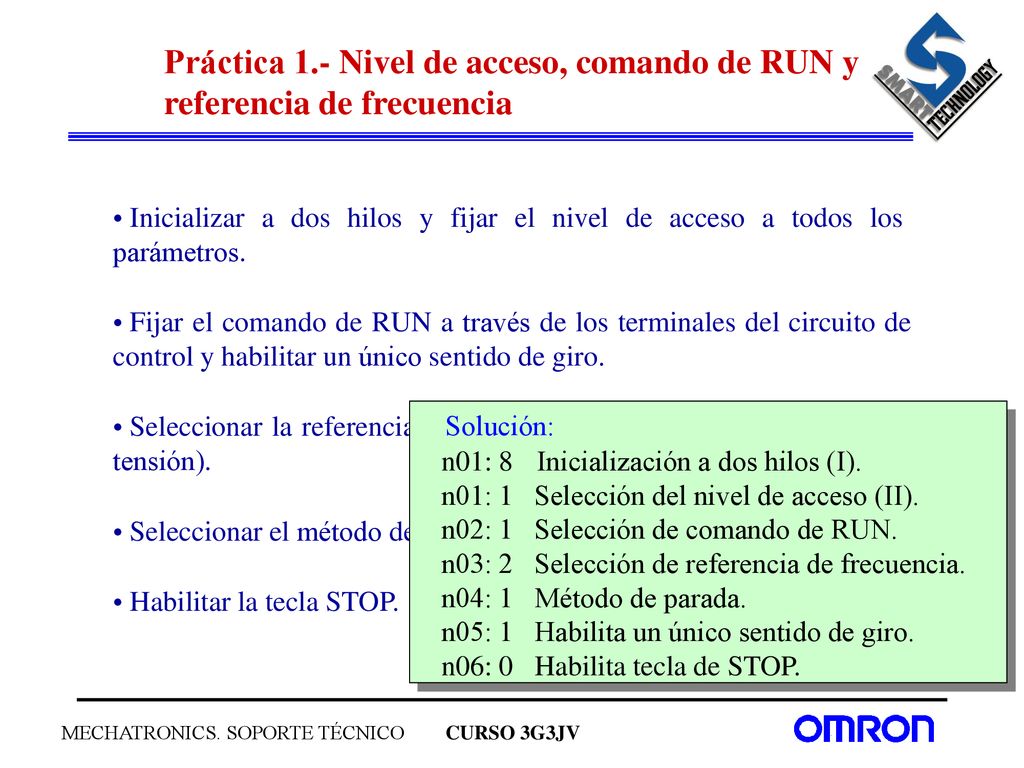

Conexión a 2 hilos: 3G3JV FWD REV STOP FWD / REV RUN S1 S2 S3 Conexión a 3 hilos:

PARÁMETROS. N02 - N03 MODO OPERACIÓN (I)
n02: Fuente de comando de RUN. n03: Fuente de referencia de frecuencia. (*) Valor por defecto.

PARÁMETROS. N02 - N03 MODO OPERACIÓN (II)

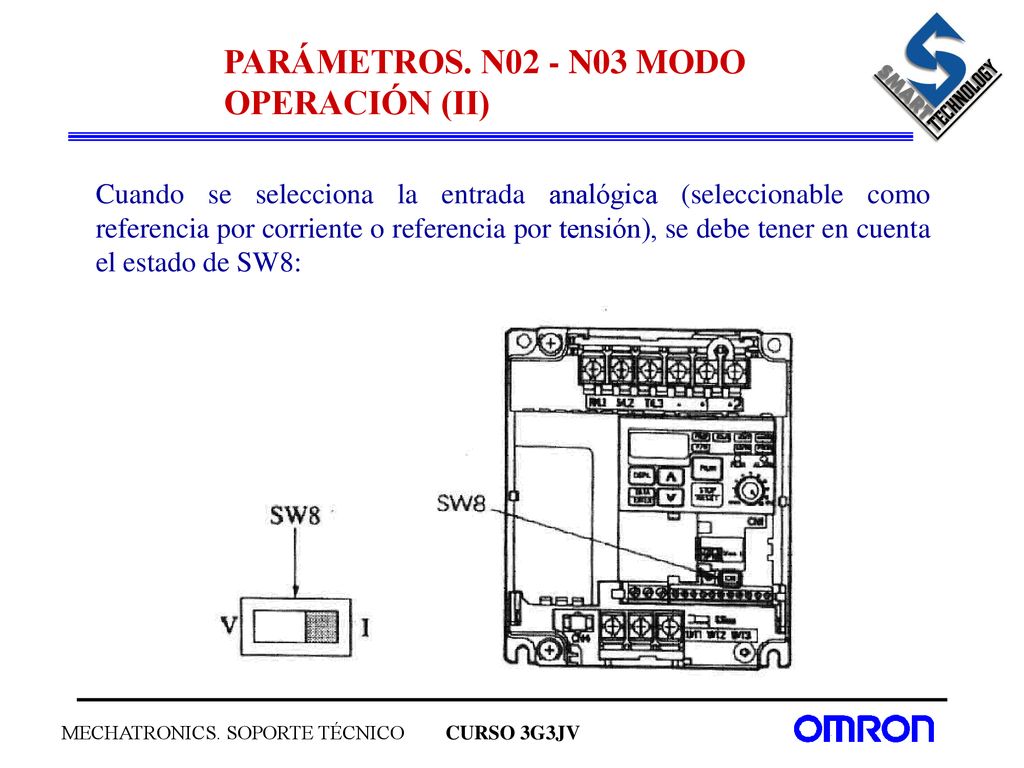

Cuando se selecciona la entrada analógica (seleccionable como referencia por corriente o referencia por tensión), se debe tener en cuenta el estado de SW8:

PARÁMETROS. N04 - MÉTODOS DE PARADA (I)

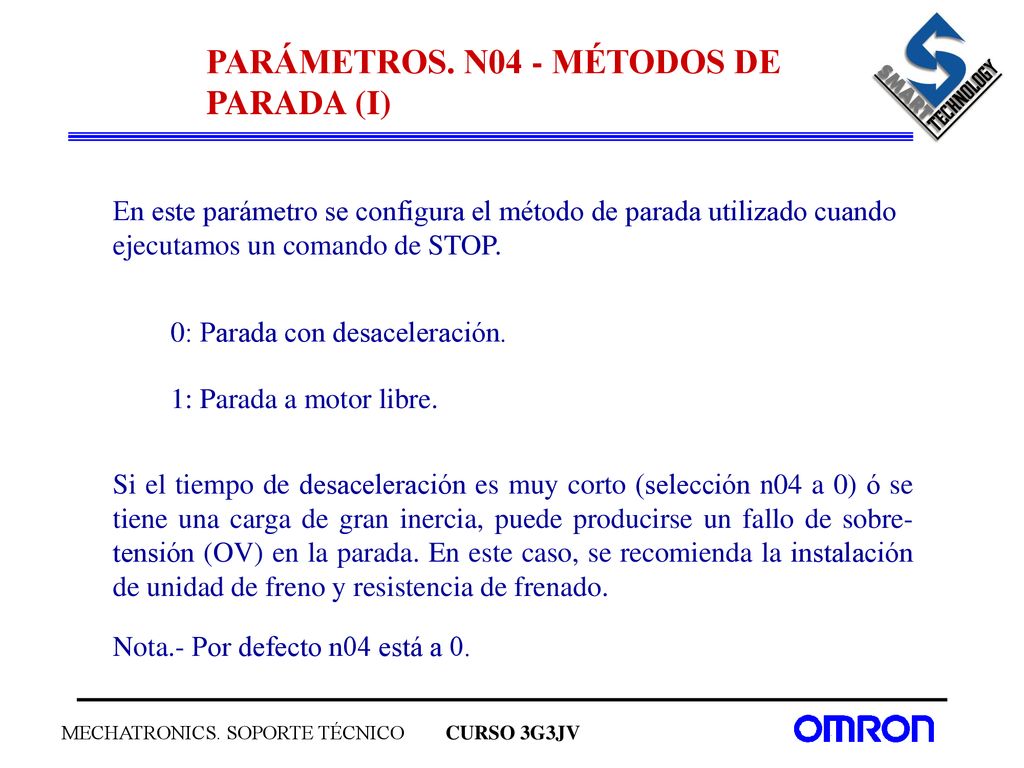

En este parámetro se configura el método de parada utilizado cuando ejecutamos un comando de STOP. 0: Parada con desaceleración. 1: Parada a motor libre. Si el tiempo de desaceleración es muy corto (selección n04 a 0) ó se tiene una carga de gran inercia, puede producirse un fallo de sobre-tensión (OV) en la parada. En este caso, se recomienda la instalación de unidad de freno y resistencia de frenado. Nota.- Por defecto n04 está a 0.

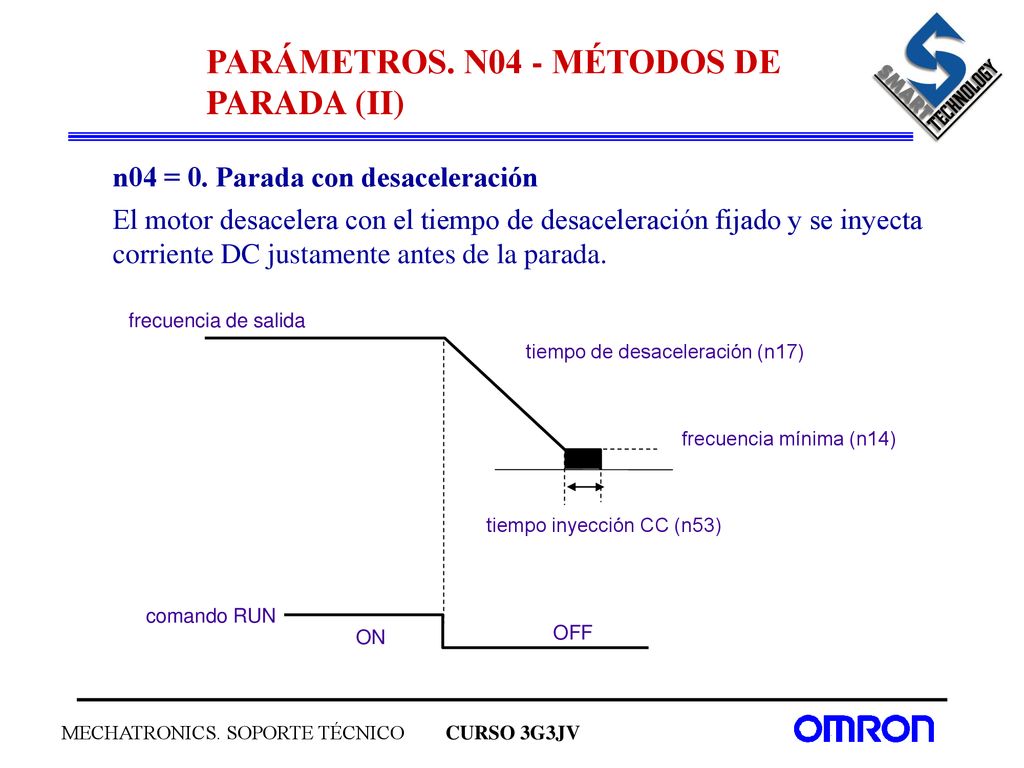

PARÁMETROS. N04 - MÉTODOS DE PARADA (II)
n04 = 0. Parada con desaceleración El motor desacelera con el tiempo de desaceleración fijado y se inyecta corriente DC justamente antes de la parada. frecuencia de salida tiempo de desaceleración (n17) comando RUN ON OFF frecuencia mínima (n14) tiempo inyección CC (n53)

PARÁMETROS. N04 - MÉTODOS DE PARADA (III)

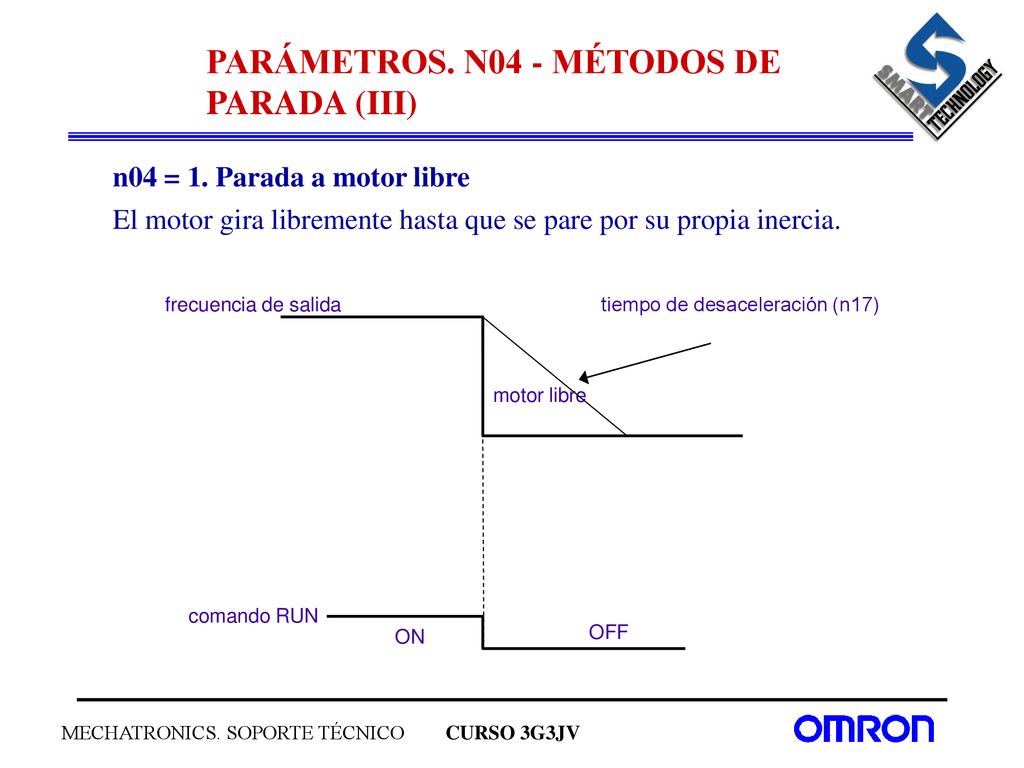

n04 = 1. Parada a motor libre El motor gira libremente hasta que se pare por su propia inercia. comando RUN ON OFF frecuencia de salida motor libre tiempo de desaceleración (n17)

PARÁMETROS. N05 - PROHIBIR MARCHA INVERSA

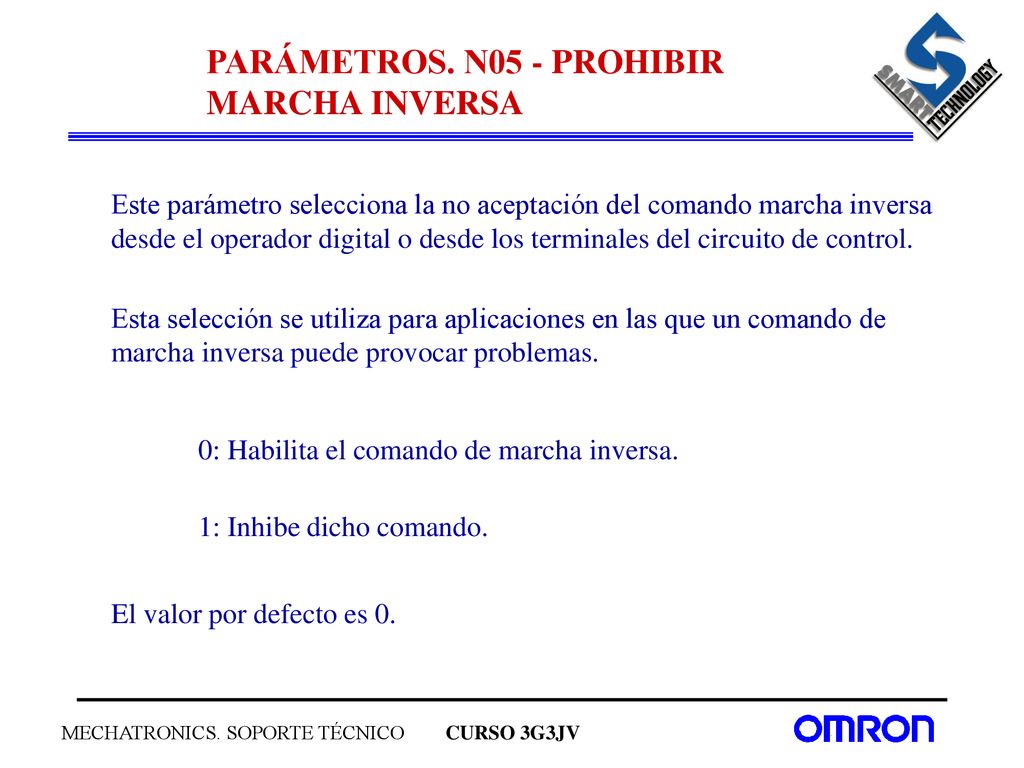

Este parámetro selecciona la no aceptación del comando marcha inversa desde el operador digital o desde los terminales del circuito de control. Esta selección se utiliza para aplicaciones en las que un comando de marcha inversa puede provocar problemas. 0: Habilita el comando de marcha inversa. 1: Inhibe dicho comando. El valor por defecto es 0.

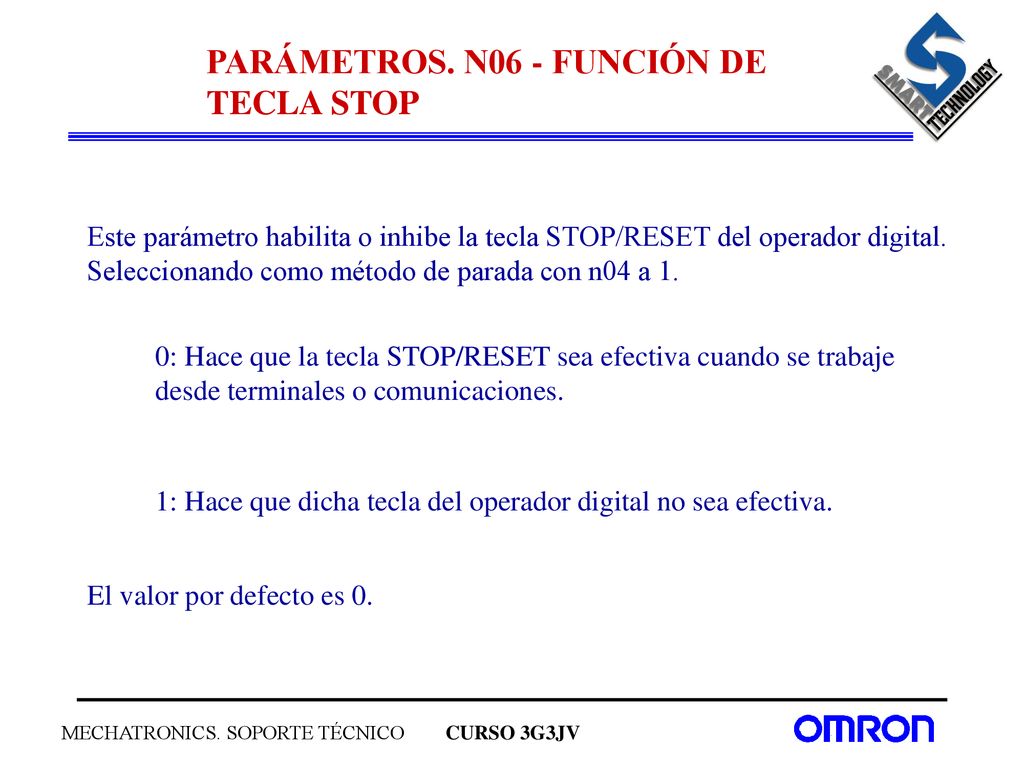

PARÁMETROS. N06 - FUNCIÓN DE TECLA STOP
Este parámetro habilita o inhibe la tecla STOP/RESET del operador digital. Seleccionando como método de parada con n04 a 1. 0: Hace que la tecla STOP/RESET sea efectiva cuando se trabaje desde terminales o comunicaciones. 1: Hace que dicha tecla del operador digital no sea efectiva. El valor por defecto es 0.

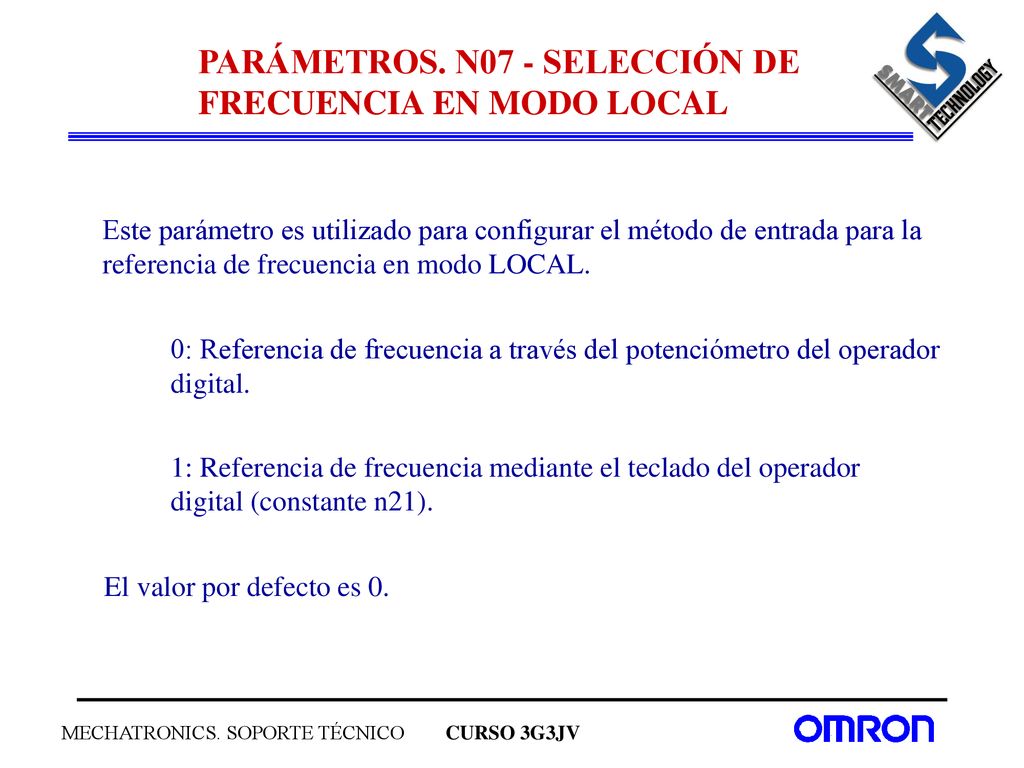

PARÁMETROS. N07 - SELECCIÓN DE FRECUENCIA EN MODO LOCAL
Este parámetro es utilizado para configurar el método de entrada para la referencia de frecuencia en modo LOCAL. 0: Referencia de frecuencia a través del potenciómetro del operador digital. 1: Referencia de frecuencia mediante el teclado del operador digital (constante n21). El valor por defecto es 0.

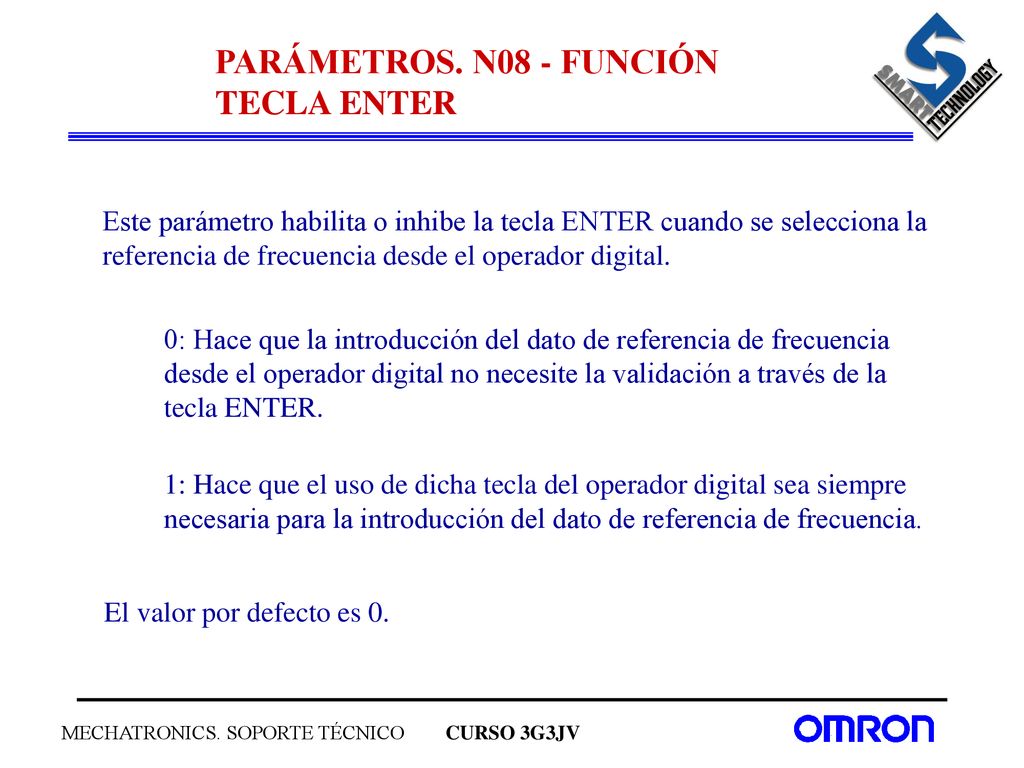

PARÁMETROS. N08 - FUNCIÓN TECLA ENTER
Este parámetro habilita o inhibe la tecla ENTER cuando se selecciona la referencia de frecuencia desde el operador digital. 0: Hace que la introducción del dato de referencia de frecuencia desde el operador digital no necesite la validación a través de la tecla ENTER. 1: Hace que el uso de dicha tecla del operador digital sea siempre necesaria para la introducción del dato de referencia de frecuencia. El valor por defecto es 0.

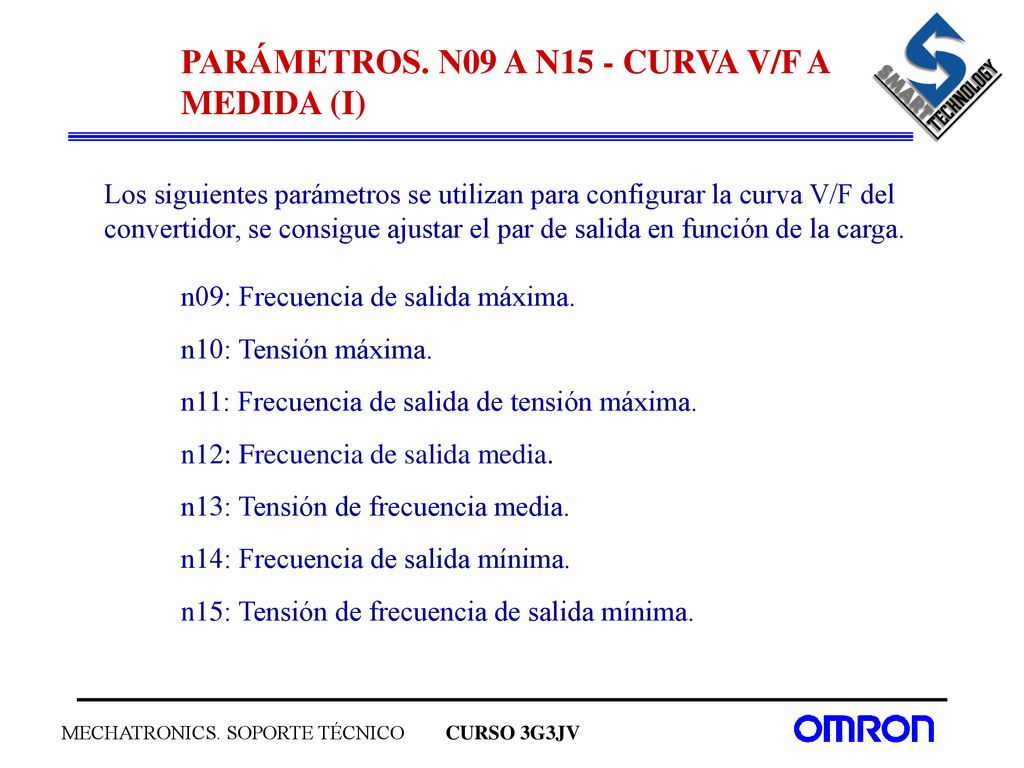

PARÁMETROS. N09 A N15 - CURVA V/F A MEDIDA (I)
Los siguientes parámetros se utilizan para configurar la curva V/F del convertidor, se consigue ajustar el par de salida en función de la carga. n09: Frecuencia de salida máxima. n10: Tensión máxima. n11: Frecuencia de salida de tensión máxima. n12: Frecuencia de salida media. n13: Tensión de frecuencia media. n14: Frecuencia de salida mínima. n15: Tensión de frecuencia de salida mínima.

PARÁMETROS. N09 A N15 - CURVA V/F A MEDIDA (II)

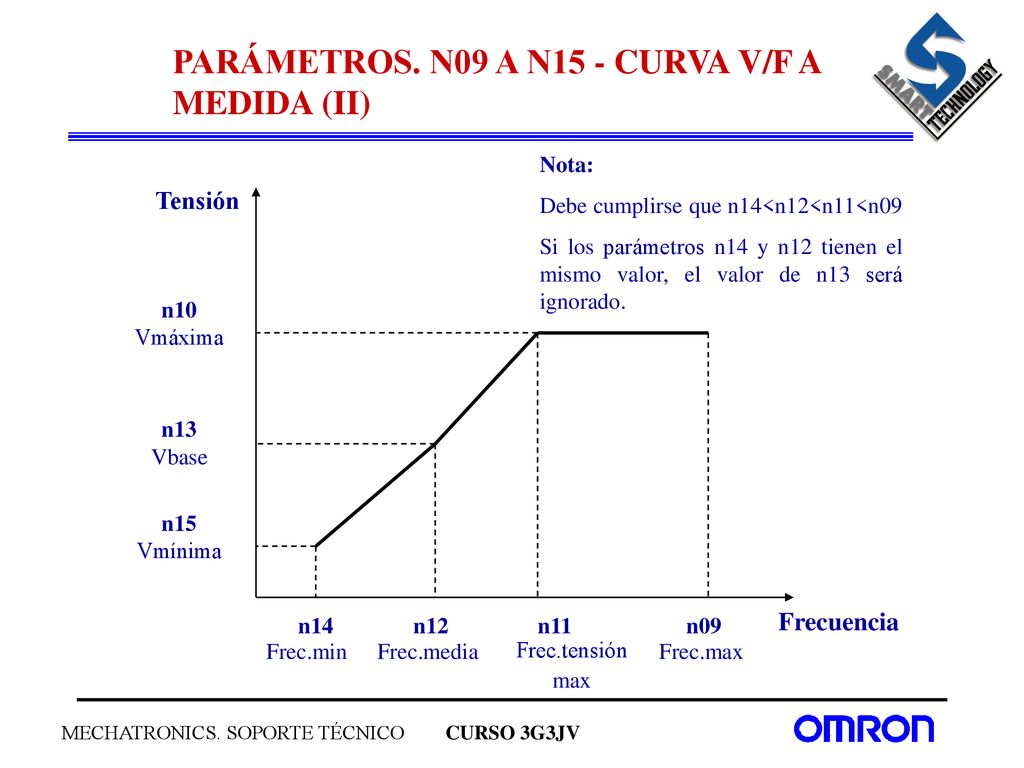

Nota: Debe cumplirse que n14<n12<n11<n09 Si los parámetros n14 y n12 tienen el mismo valor, el valor de n13 será ignorado. Tensión n10 Vmáxima n13 Vbase n15 Vmínima n14 n12 n11 n09 Frecuencia Frec.min Frec.media Frec.max Frec.tensión max

PARÁMETROS. N16 A N19 - ACELERACIÓN / DECELERACIÓN
Tiempo de aceleración: Tiempo requerido para pasar del 0% al 100% de la frecuencia máxima. Tiempo de desaceleración: Tiempo requerido para pasar del 100% al 0% de la frecuencia máxima. Los parámetros n16 a n19 tienen un valor por defecto de 10.0 seg.

PARÁMETROS. N20 - SELECCIÓN CURVA S (I)
La curva S previene los arranques y paradas bruscas suavizando el perfíl de las rampas y minimizando la derivada de la aceleración (jerk) de los elementos de transmisión de la máquina. (*) Valor por defecto.

PARÁMETROS. N20 - SELECCIÓN CURVA S (II)

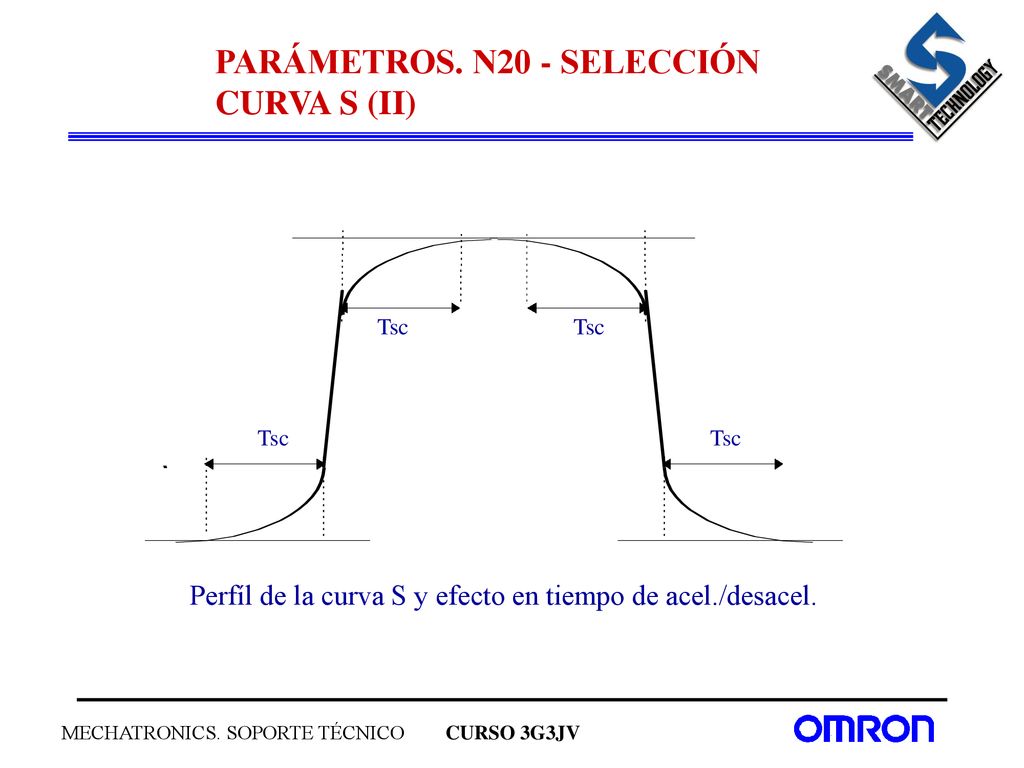

Tsc Tsc Tsc Tsc Perfíl de la curva S y efecto en tiempo de acel./desacel.

PARÁMETROS. N21 A N29 - VELOCIDADES INTERNAS DE REFERENCIA (I)
El rango de estas velocidades va desde 0.0 hasta la frecuencia de salida máxima.

PARÁMETROS. N21 A N29 - VELOCIDADES INTERNAS DE REFERENCIA (II)

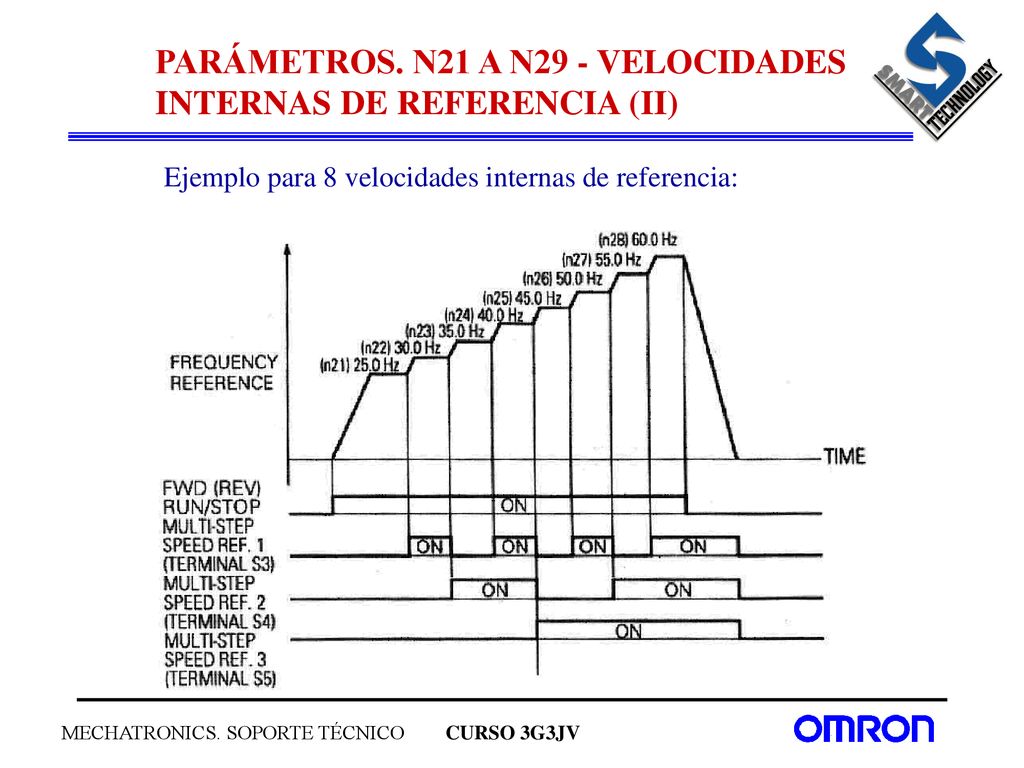

Ejemplo para 8 velocidades internas de referencia:

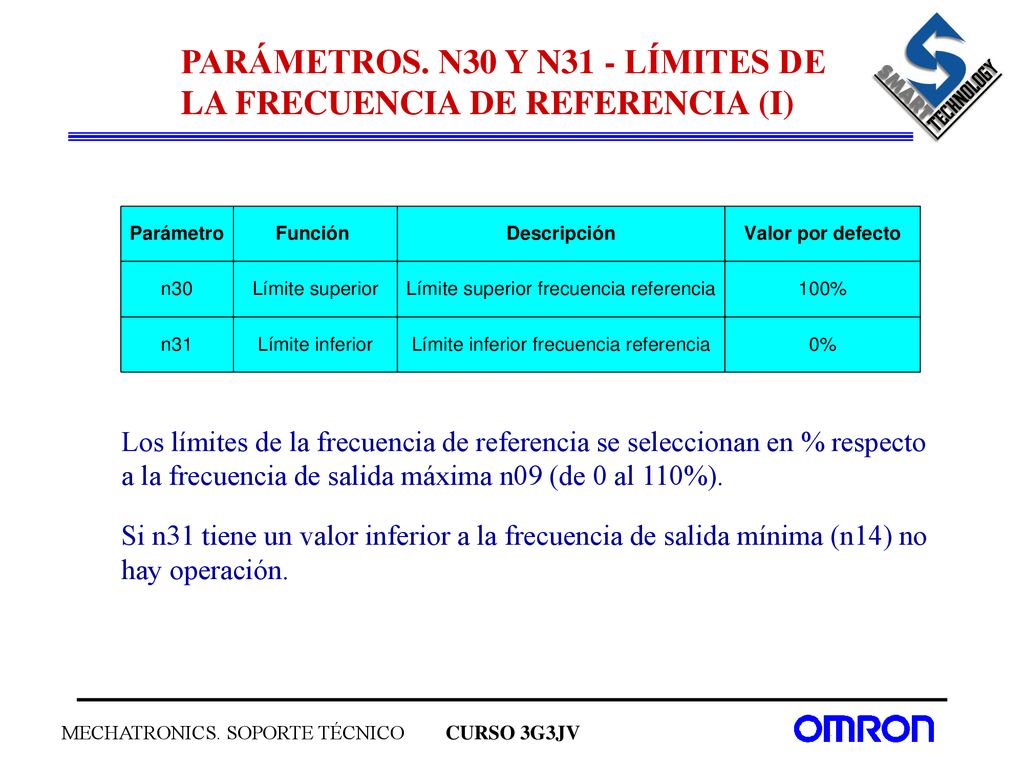

PARÁMETROS. N30 Y N31 - LÍMITES DE LA FRECUENCIA DE REFERENCIA (I)
Los límites de la frecuencia de referencia se seleccionan en % respecto a la frecuencia de salida máxima n09 (de 0 al 110%). Si n31 tiene un valor inferior a la frecuencia de salida mínima (n14) no hay operación.

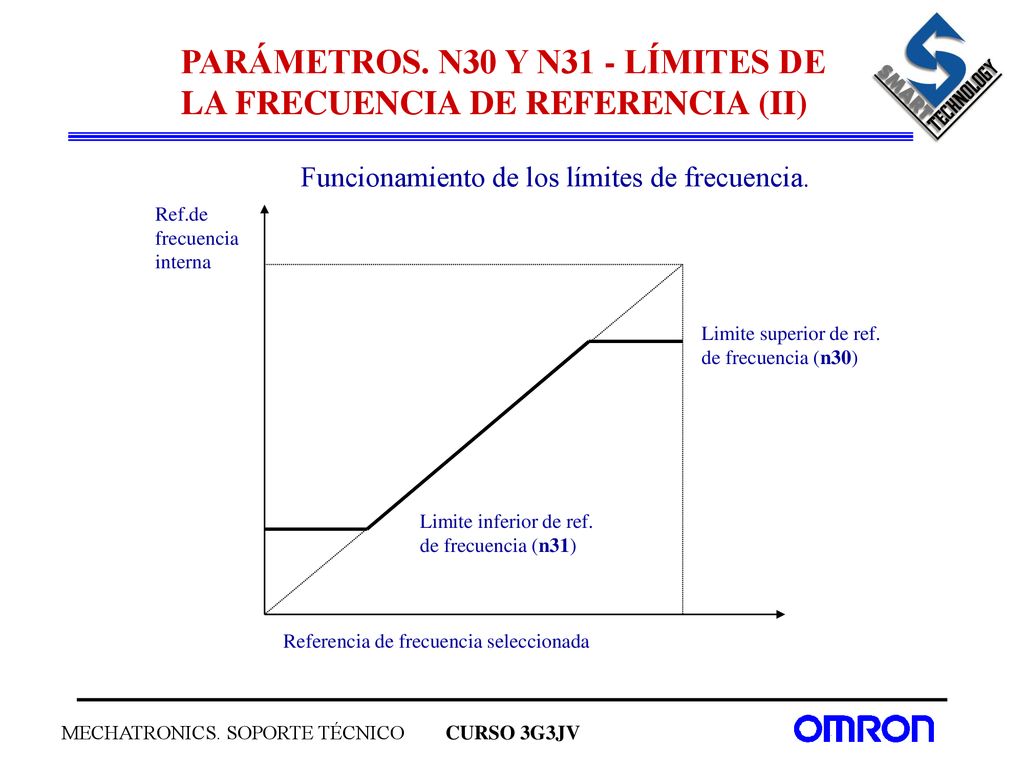

PARÁMETROS. N30 Y N31 - LÍMITES DE LA FRECUENCIA DE REFERENCIA (II)
Funcionamiento de los límites de frecuencia. Ref.de frecuencia interna Limite superior de ref. de frecuencia (n30) Limite inferior de ref. de frecuencia (n31) Referencia de frecuencia seleccionada

PARÁMETROS. N32 - CORRIENTE NOMINAL DEL MOTOR

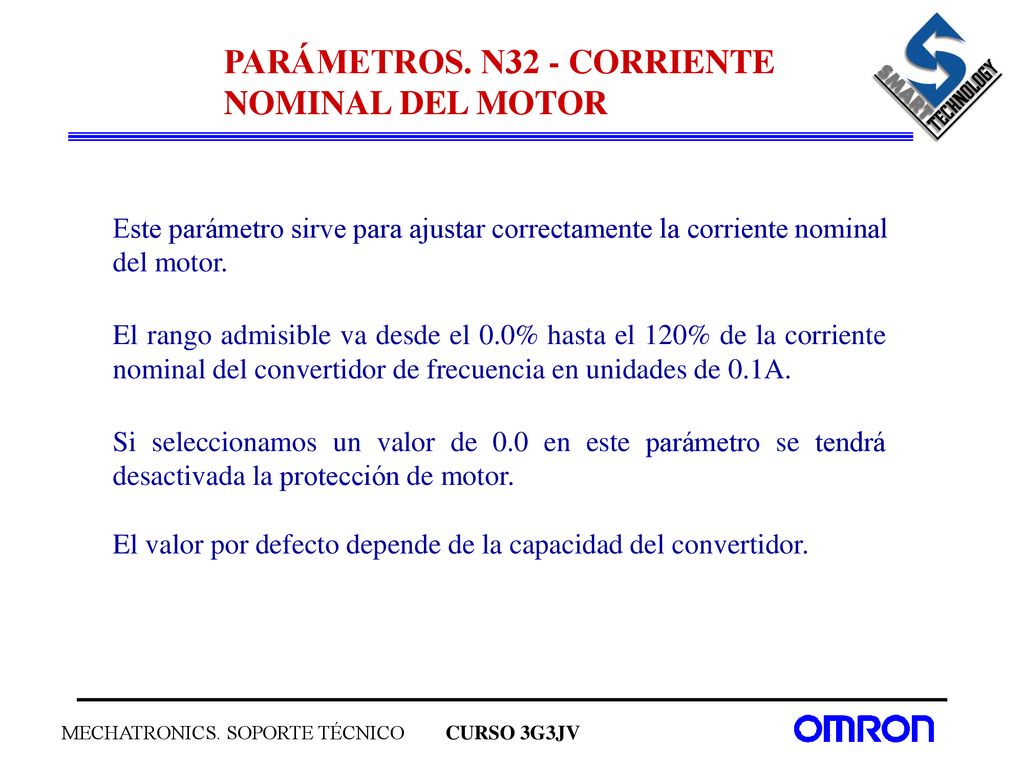

Este parámetro sirve para ajustar correctamente la corriente nominal del motor. El rango admisible va desde el 0.0% hasta el 120% de la corriente nominal del convertidor de frecuencia en unidades de 0.1A. Si seleccionamos un valor de 0.0 en este parámetro se tendrá desactivada la protección de motor. El valor por defecto depende de la capacidad del convertidor.

PARÁMETROS. N33 Y N34 - PROTECCIÓN MOTOR (OL1)
Este parámetro protege al motor en caso de sobrecargas (OL1). Si se conectan más de un motor al convertidor seleccionar el parámetro n33 a 2, e instalar reles térmicos de protección individuales para cada motor. En el parámetro n34 se fija el tiempo de detección de sobrecarga (min). Tiene un rango de 1 a 60 y por defecto está a 1 min.

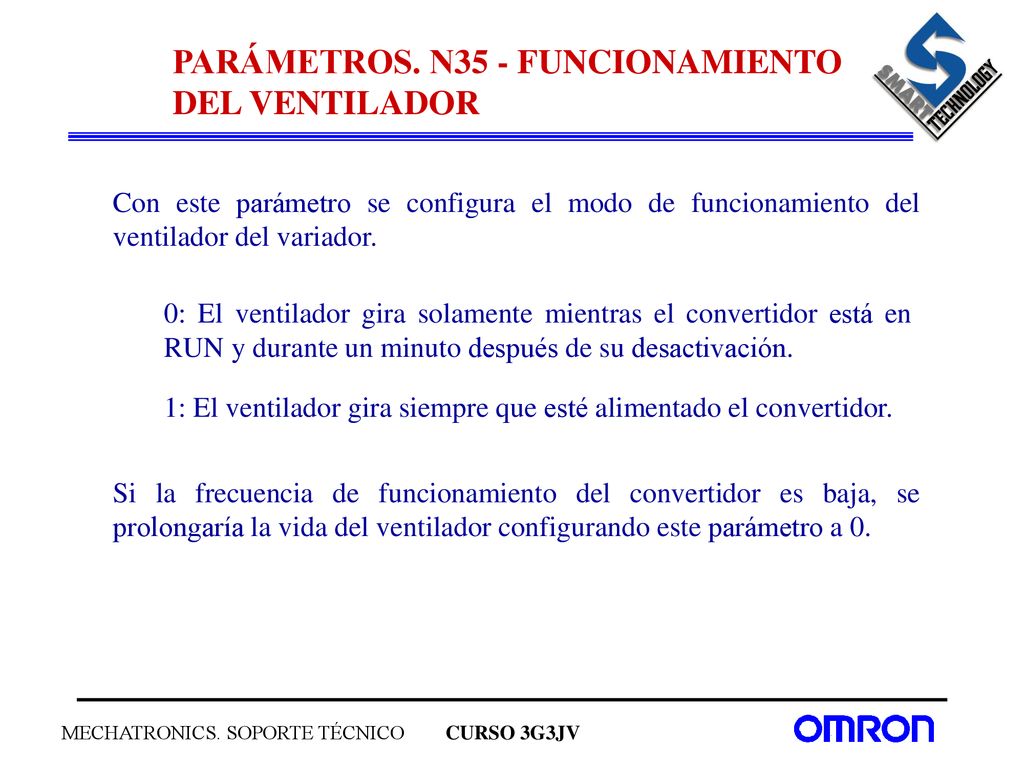

PARÁMETROS. N35 - FUNCIONAMIENTO DEL VENTILADOR
Con este parámetro se configura el modo de funcionamiento del ventilador del variador. 0: El ventilador gira solamente mientras el convertidor está en RUN y durante un minuto después de su desactivación. 1: El ventilador gira siempre que esté alimentado el convertidor. Si la frecuencia de funcionamiento del convertidor es baja, se prolongaría la vida del ventilador configurando este parámetro a 0.

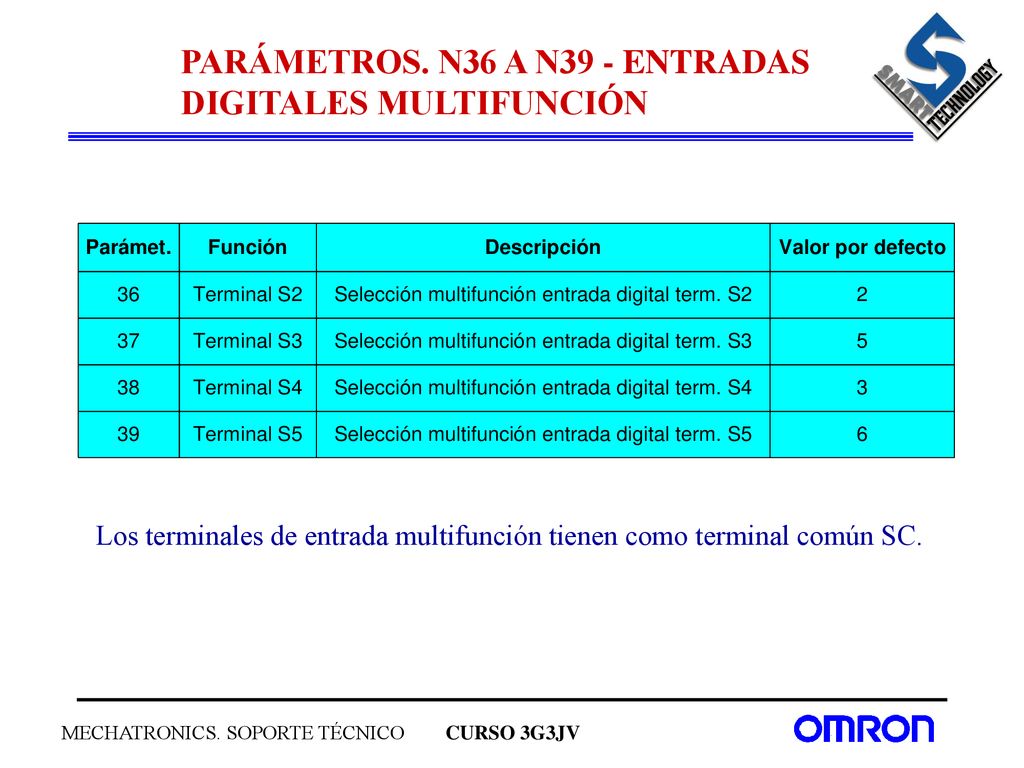

PARÁMETROS. N36 A N39 - ENTRADAS DIGITALES MULTIFUNCIÓN
Los terminales de entrada multifunción tienen como terminal común SC.

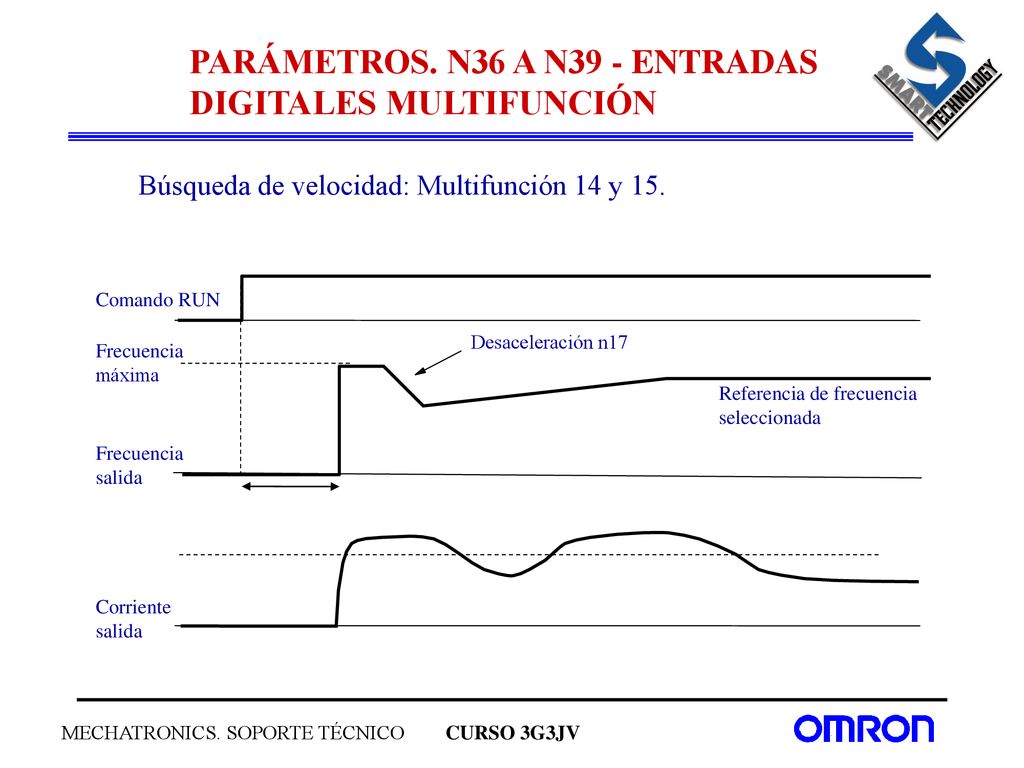

Búsqueda de velocidad: Multifunción 14 y 15. Referencia de frecuencia seleccionada Desaceleración n17 Comando RUN Frecuencia máxima Frecuencia salida Corriente salida

Selección aceleración /desaceleración: Multifunción 11. Abierto Cerrado n19 n17 n18 n16 Abierto: Selecciona aceleración /desaceleración n16 / n17 Cerrado: Selecciona aceleración / desaceleración n18 / n19

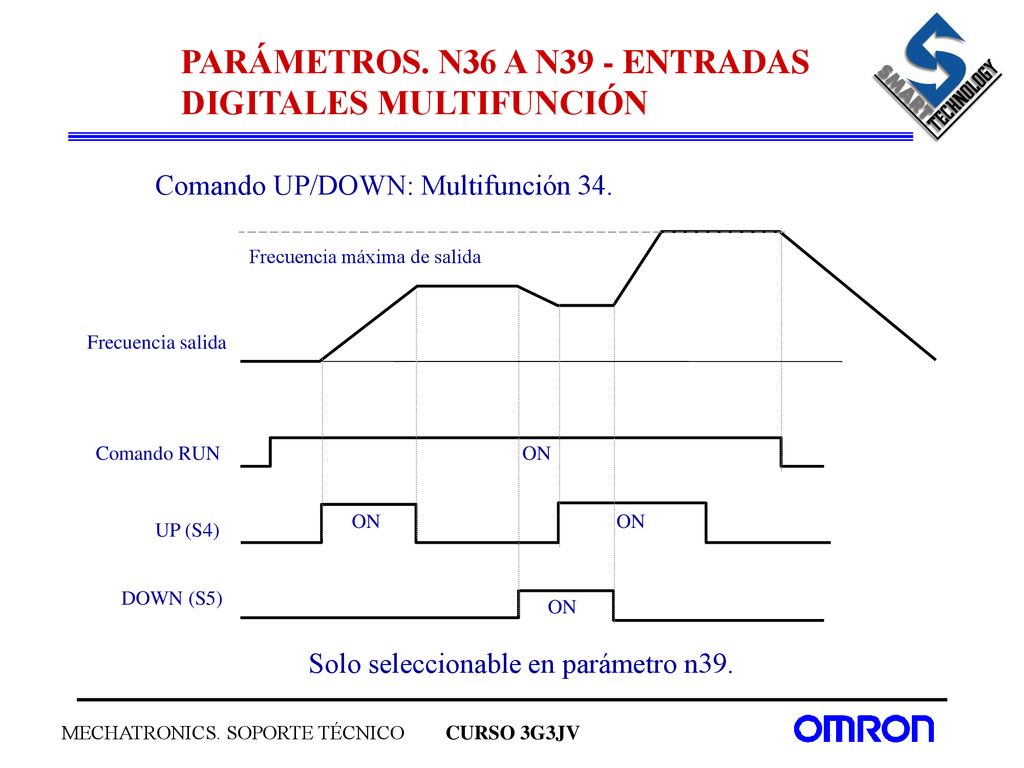

Comando UP/DOWN: Multifunción 34. Frecuencia máxima de salida Frecuencia salida Comando RUN UP (S4) DOWN (S5) ON Solo seleccionable en parámetro n39.

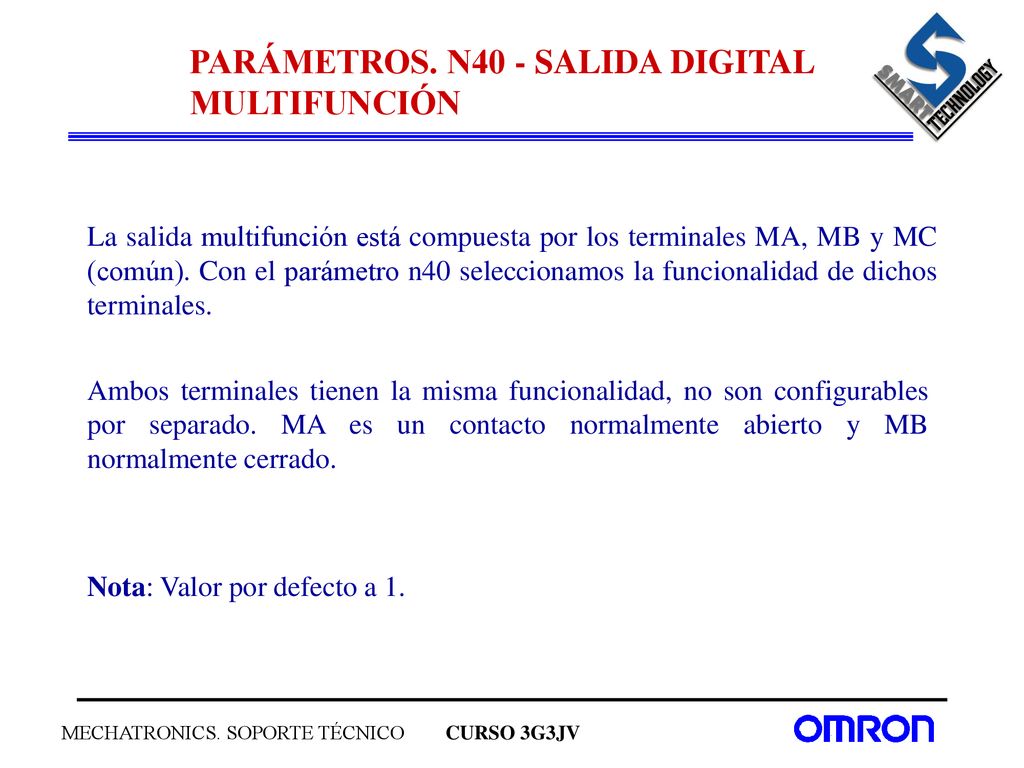

PARÁMETROS. N40 - SALIDA DIGITAL MULTIFUNCIÓN
La salida multifunción está compuesta por los terminales MA, MB y MC (común). Con el parámetro n40 seleccionamos la funcionalidad de dichos terminales. Ambos terminales tienen la misma funcionalidad, no son configurables por separado. MA es un contacto normalmente abierto y MB normalmente cerrado. Nota: Valor por defecto a 1.

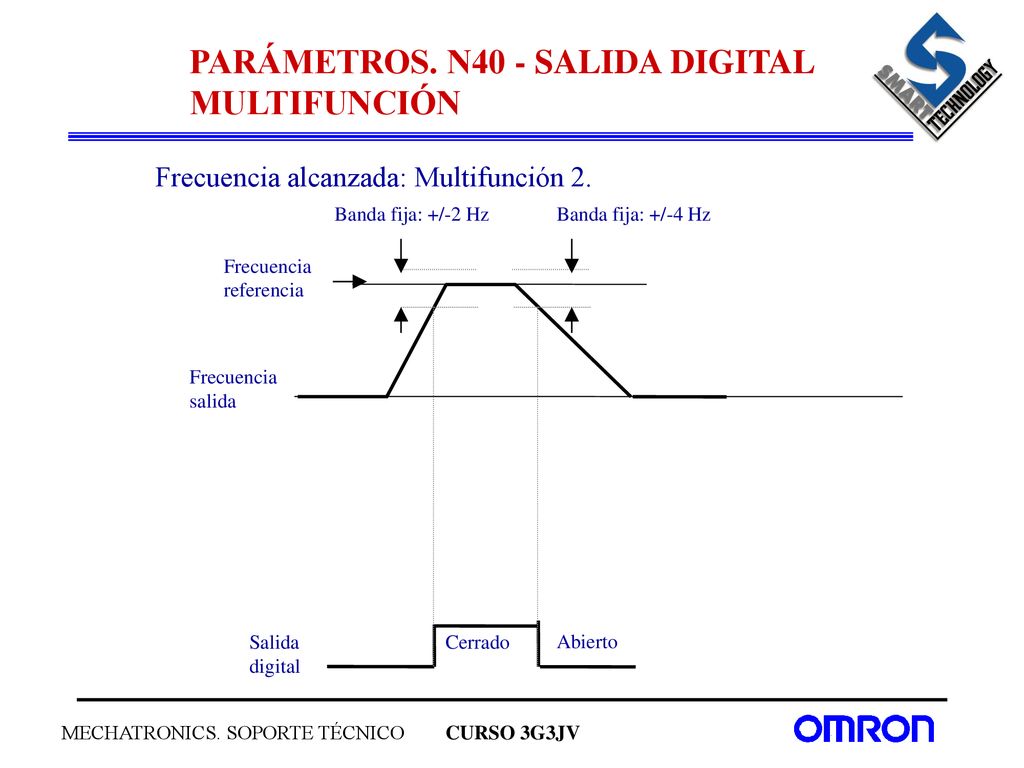

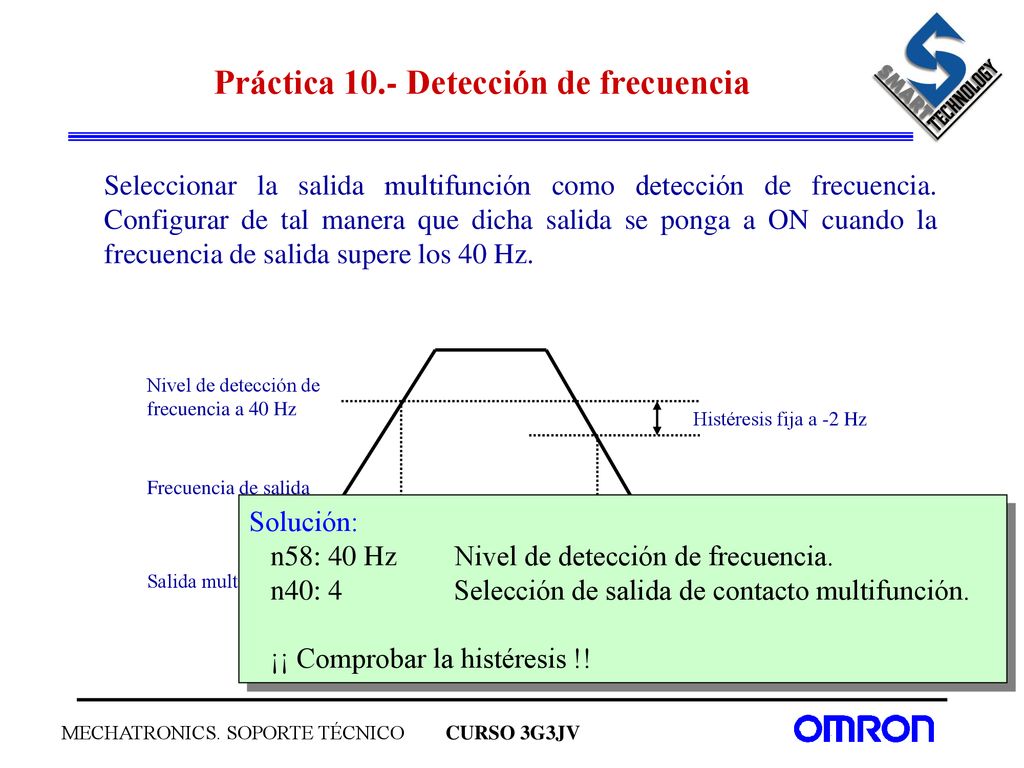

Frecuencia alcanzada: Multifunción 2. Banda fija: +/-4 Hz Frecuencia referencia Frecuencia salida Salida digital Cerrado Abierto Banda fija: +/-2 Hz

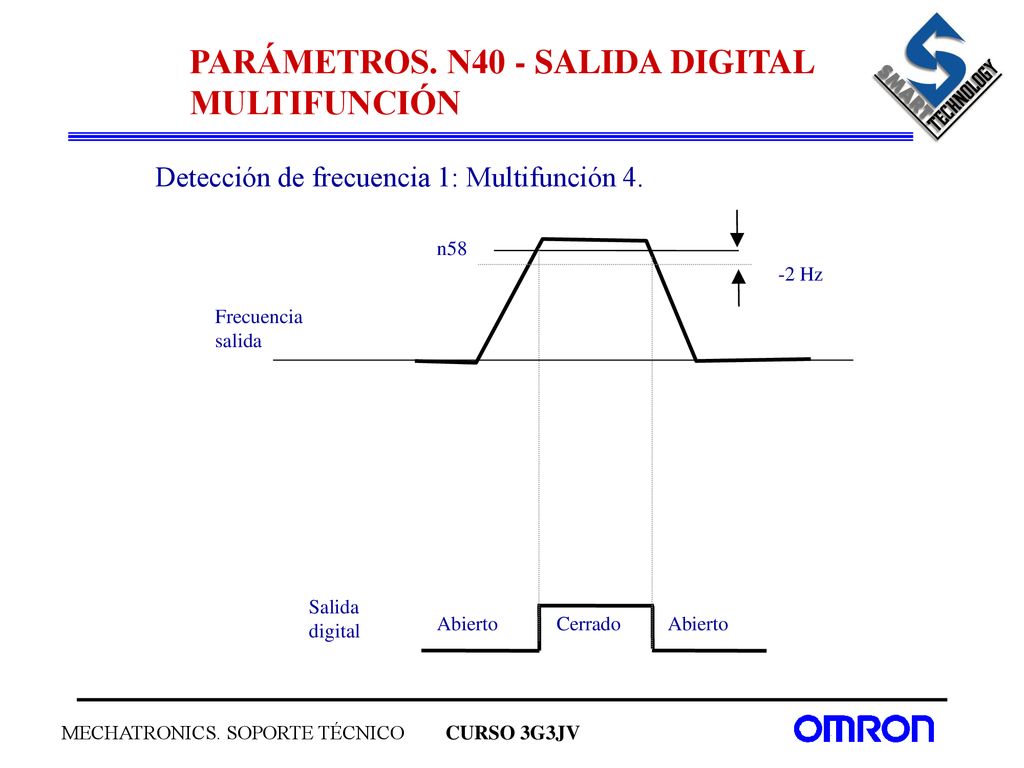

Detección de frecuencia 1: Multifunción 4. n58 -2 Hz Frecuencia salida Salida digital Abierto Cerrado Abierto

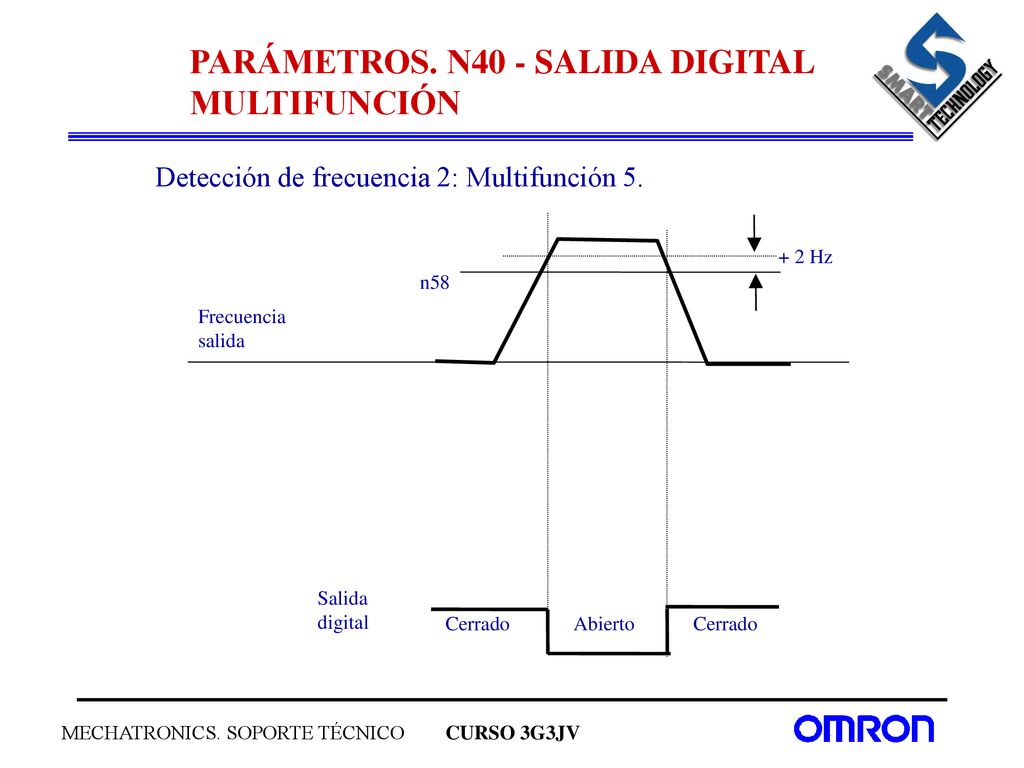

Detección de frecuencia 2: Multifunción 5. + 2 Hz n58 Frecuencia salida Salida digital Cerrado Abierto Cerrado

PARÁMETROS. N41 Y N42 - GANANCIA Y DESVIACIÓN DE FRECUENCIA

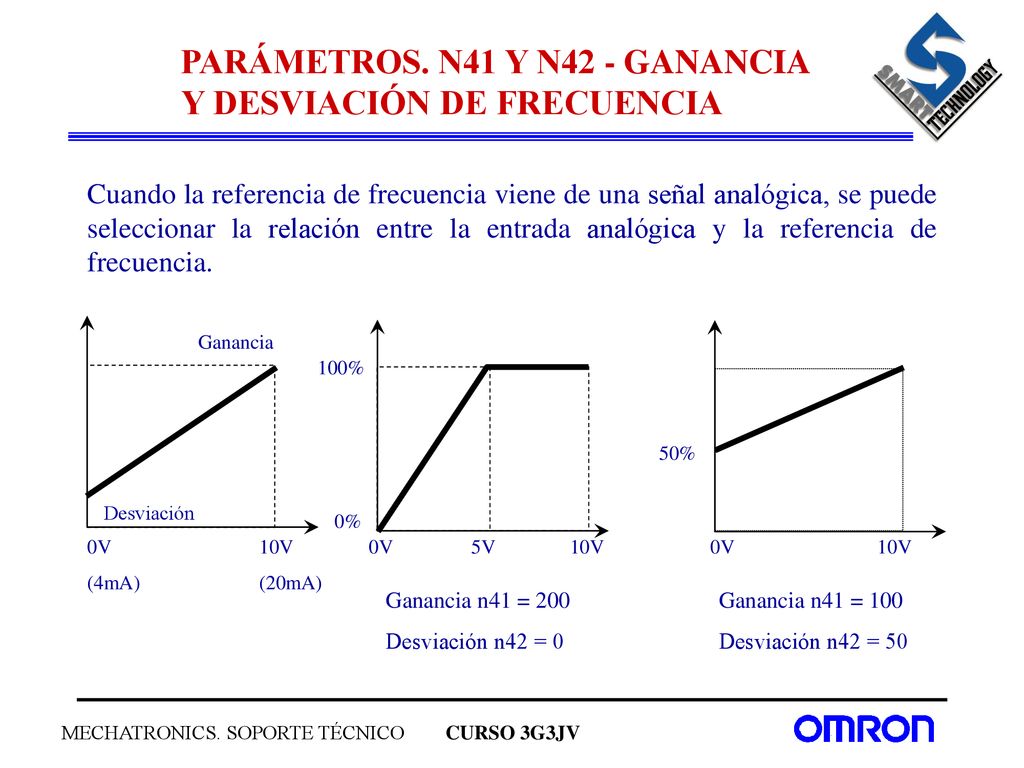

Cuando la referencia de frecuencia viene de una señal analógica, se puede seleccionar la relación entre la entrada analógica y la referencia de frecuencia. Ganancia n41 = 200 Desviación n42 = 0 Ganancia n41 = 100 Desviación n42 = 50 Desviación Ganancia 100% 0% 0V V (4mA) (20mA) 50% 0V V 0V 5V V

PARÁMETROS. N43 - CONSTANTE DE TIEMPO DE REFERENCIA ANALÓGICA
Su función es prevenir contra cambios bruscos de la referencia de frecuencia analógica, por ejemplo provocados por ruido. Si se introduce un valor muy elevado en el parámetro n43, la respuesta de la velocidad se hará más lenta.

PARÁMETROS. N44 - SALIDA ANALÓGICA MULTIFUNCIÓN
Entre las bornas AM y AC se dispone de una salida analógica de 0 a 10V multifunción (configurable su función a través del parámetro n44). La máxima tensión de la salida analógica multifunción es de 10V.

PARÁMETROS. N45 - GANANCIA DE LA SALIDA MONITOR ANALÓGICA

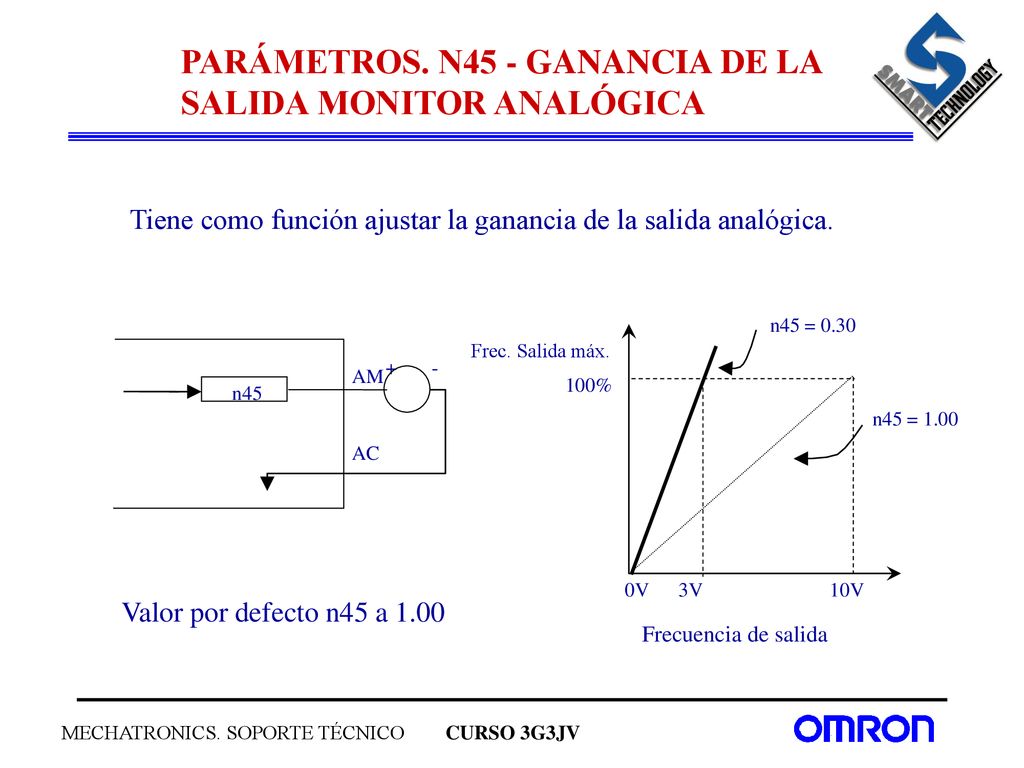

Tiene como función ajustar la ganancia de la salida analógica. n45 = 0.30 Frec. Salida máx. AM 100% n45 n45 = 1.00 AC 0V V 10V Valor por defecto n45 a 1.00 Frecuencia de salida

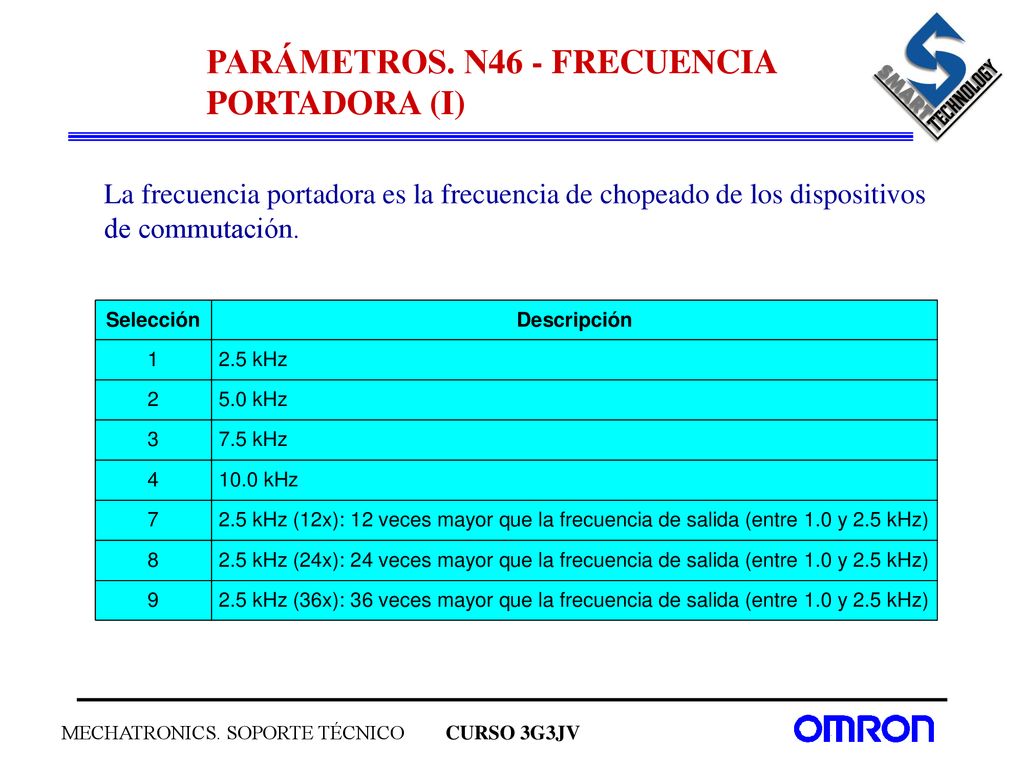

PARÁMETROS. N46 - FRECUENCIA PORTADORA (I)
La frecuencia portadora es la frecuencia de chopeado de los dispositivos de commutación.

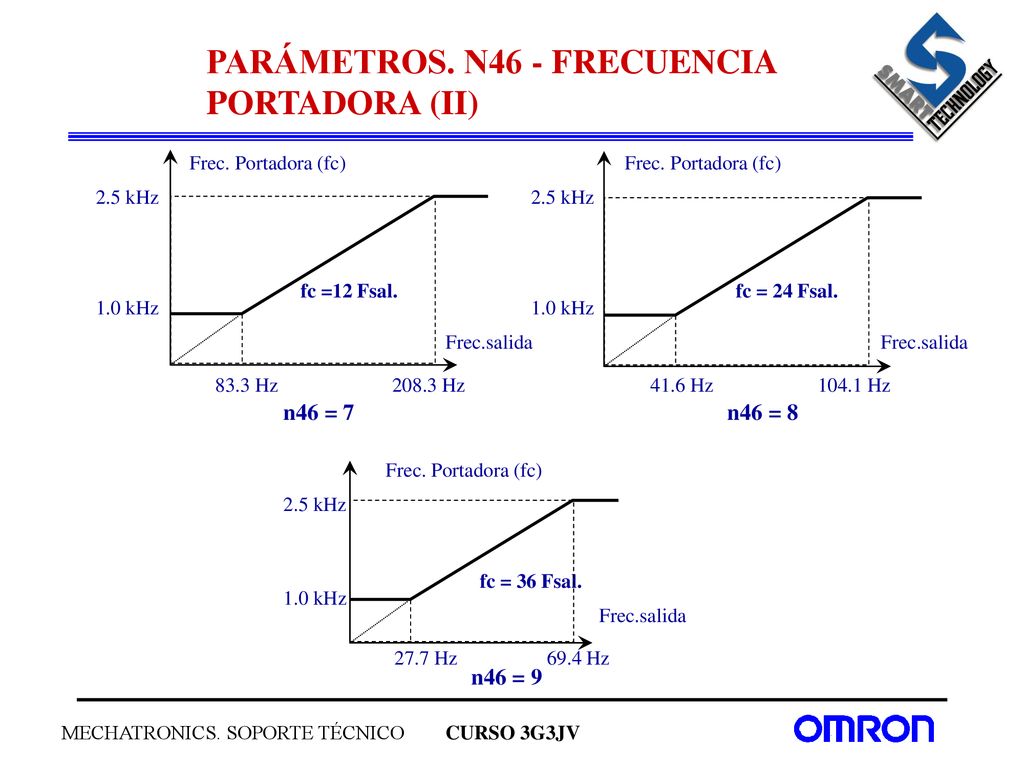

PARÁMETROS. N46 - FRECUENCIA PORTADORA (II)
Frec. Portadora (fc) Frec. Portadora (fc) 2.5 kHz 2.5 kHz fc =12 Fsal. fc = 24 Fsal. 1.0 kHz 1.0 kHz Frec.salida Frec.salida 83.3 Hz Hz 41.6 Hz Hz n46 = 7 n46 = 8 Frec. Portadora (fc) 2.5 kHz fc = 36 Fsal. 1.0 kHz Frec.salida 27.7 Hz Hz n46 = 9

PARÁMETROS. N46 - FRECUENCIA PORTADORA (III)
Una frecuencia portadora alta significa pérdidas y aumento de la generación de calor en los IGBT´s. El 3G3JV reduce automáticamente la corriente de salida.

PARÁMETROS. N46 - FRECUENCIA PORTADORA (III)

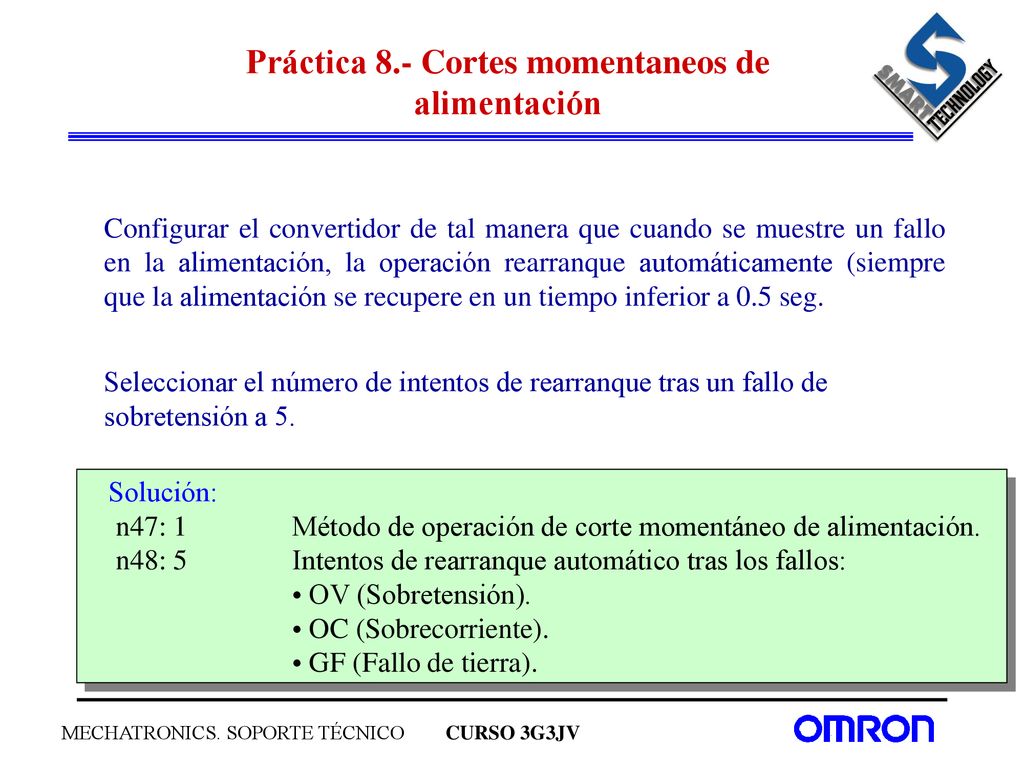

PARÁMETROS. N47 - OPERACIÓN ANTE CORTE DE ALIMENTACIÓN
Cuando se produce un fallo momentáneo en la alimentación, la operación rearranca automáticamente. (*) Valor por defecto.

PARÁMETROS. N48 - INTENTOS DE REARRANQUE AUTOMÁTICO

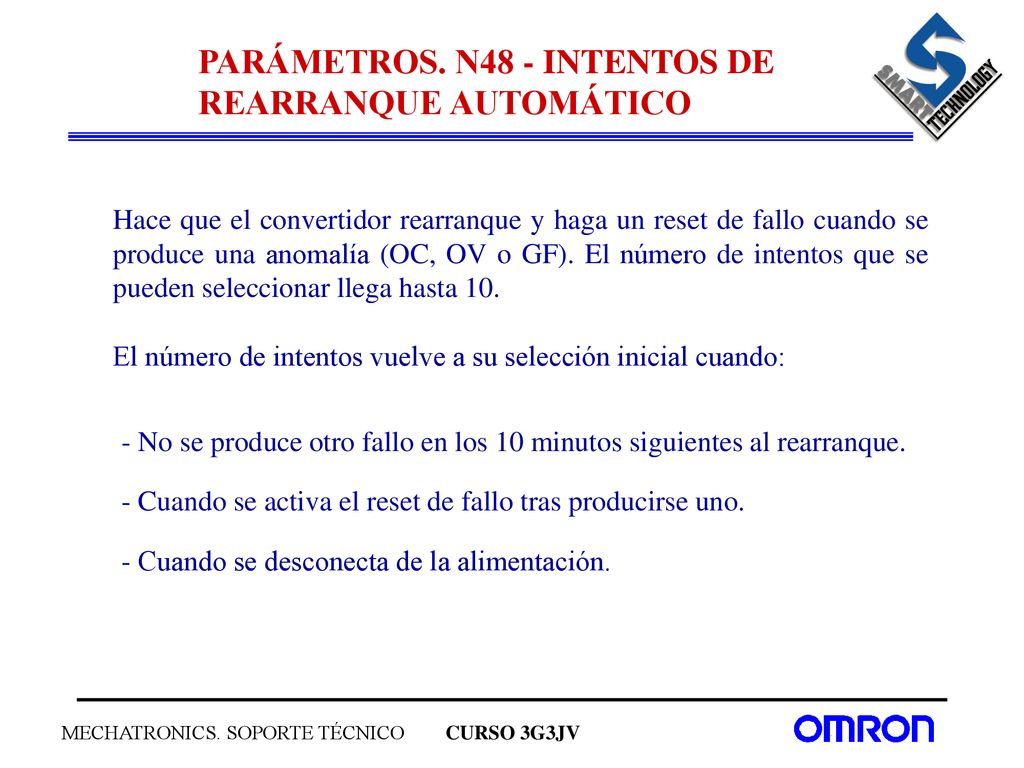

Hace que el convertidor rearranque y haga un reset de fallo cuando se produce una anomalía (OC, OV o GF). El número de intentos que se pueden seleccionar llega hasta 10. El número de intentos vuelve a su selección inicial cuando: - No se produce otro fallo en los 10 minutos siguientes al rearranque. - Cuando se activa el reset de fallo tras producirse uno. - Cuando se desconecta de la alimentación.

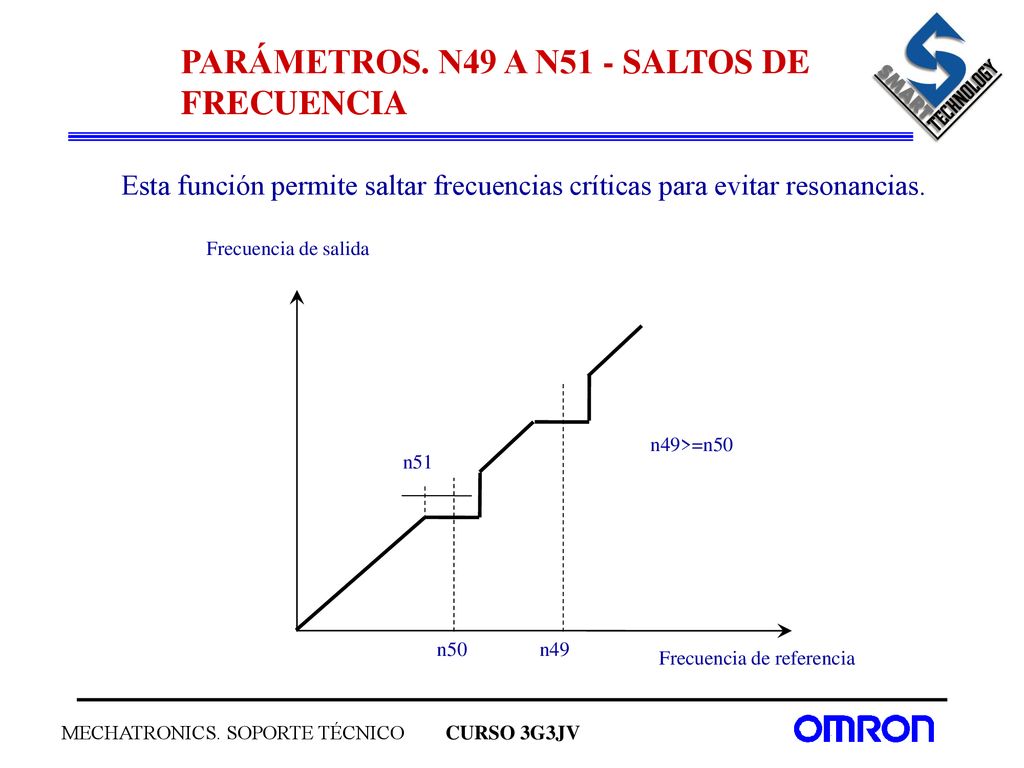

PARÁMETROS. N49 A N51 - SALTOS DE FRECUENCIA
Esta función permite saltar frecuencias críticas para evitar resonancias. Frecuencia de salida Frecuencia de referencia n51 n50 n49 n49>=n50

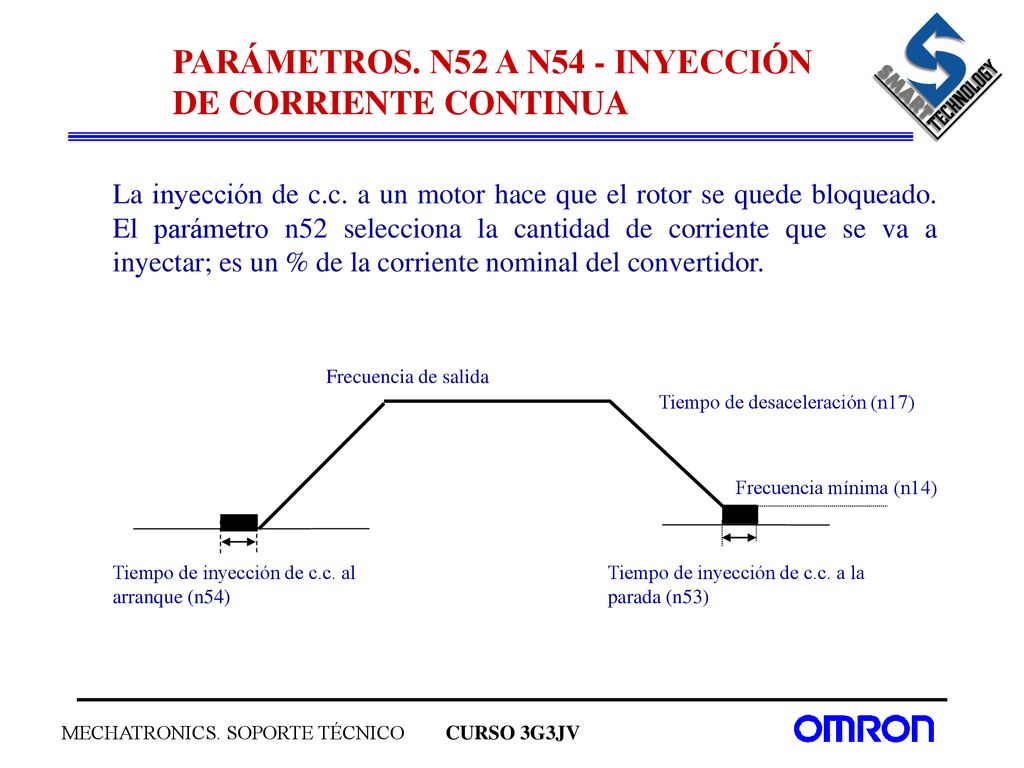

PARÁMETROS. N52 A N54 - INYECCIÓN DE CORRIENTE CONTINUA
La inyección de c.c. a un motor hace que el rotor se quede bloqueado. El parámetro n52 selecciona la cantidad de corriente que se va a inyectar; es un % de la corriente nominal del convertidor. Frecuencia de salida Tiempo de desaceleración (n17) Frecuencia mínima (n14) Tiempo de inyección de c.c. a la parada (n53) Tiempo de inyección de c.c. al arranque (n54)

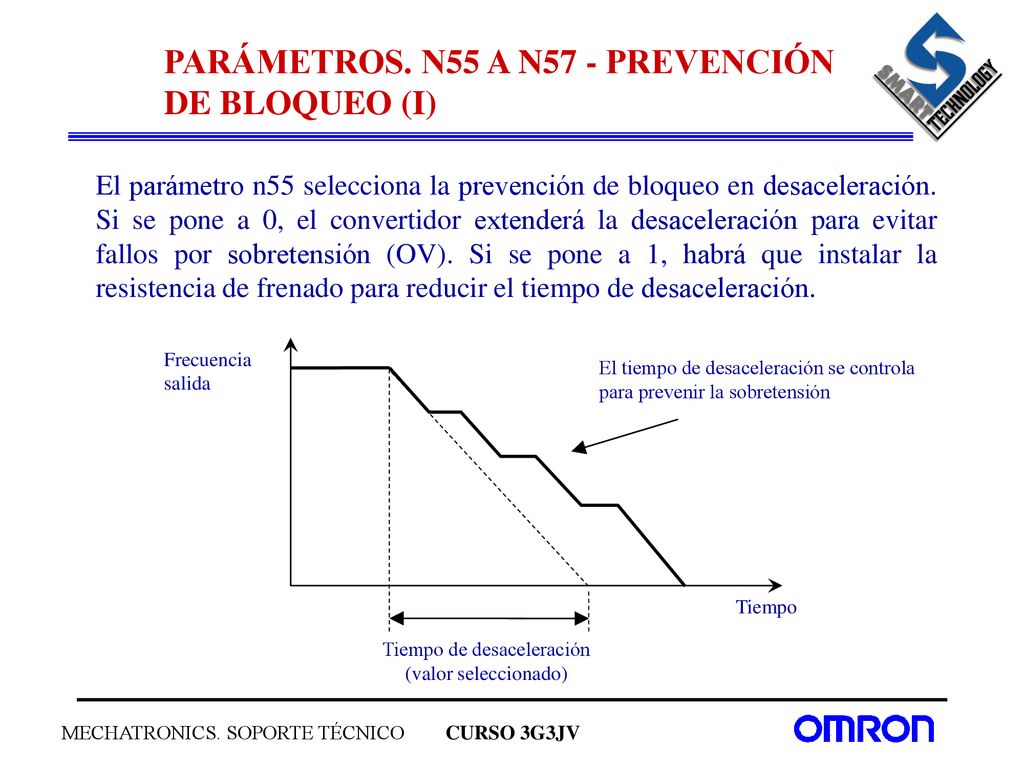

PARÁMETROS. N55 A N57 - PREVENCIÓN DE BLOQUEO (I)
El parámetro n55 selecciona la prevención de bloqueo en desaceleración. Si se pone a 0, el convertidor extenderá la desaceleración para evitar fallos por sobretensión (OV). Si se pone a 1, habrá que instalar la resistencia de frenado para reducir el tiempo de desaceleración. El tiempo de desaceleración se controla para prevenir la sobretensión Frecuencia salida Tiempo de desaceleración (valor seleccionado) Tiempo

PARÁMETROS. N55 A N57 - PREVENCIÓN DE BLOQUEO (II)

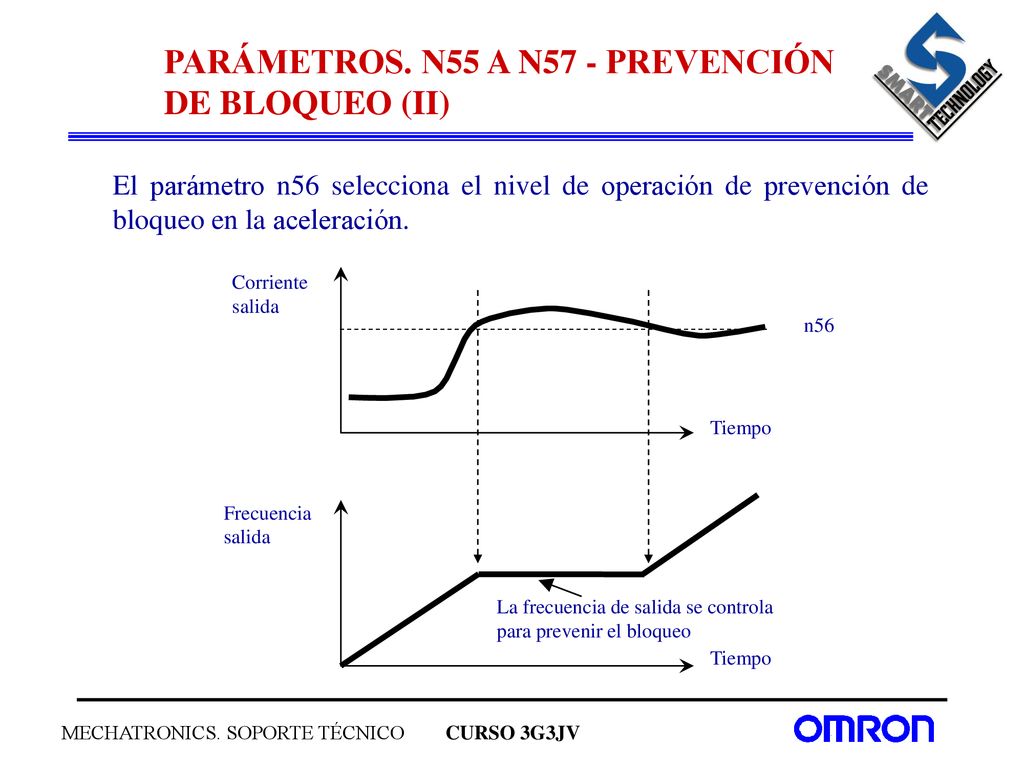

El parámetro n56 selecciona el nivel de operación de prevención de bloqueo en la aceleración. Corriente salida Frecuencia salida La frecuencia de salida se controla para prevenir el bloqueo Tiempo n56

PARÁMETROS. N55 A N57 - PREVENCIÓN DE BLOQUEO (III)
El parámetro n57 selecciona el nivel de operación de prevención de bloqueo en la marcha. Corriente salida n57 Tiempo Frecuencia salida La frecuencia de salida se controla para prevenir el bloqueo Tiempo

PARÁMETROS. N58 - NIVEL DE DETECCIÓN DE FRECUENCIA

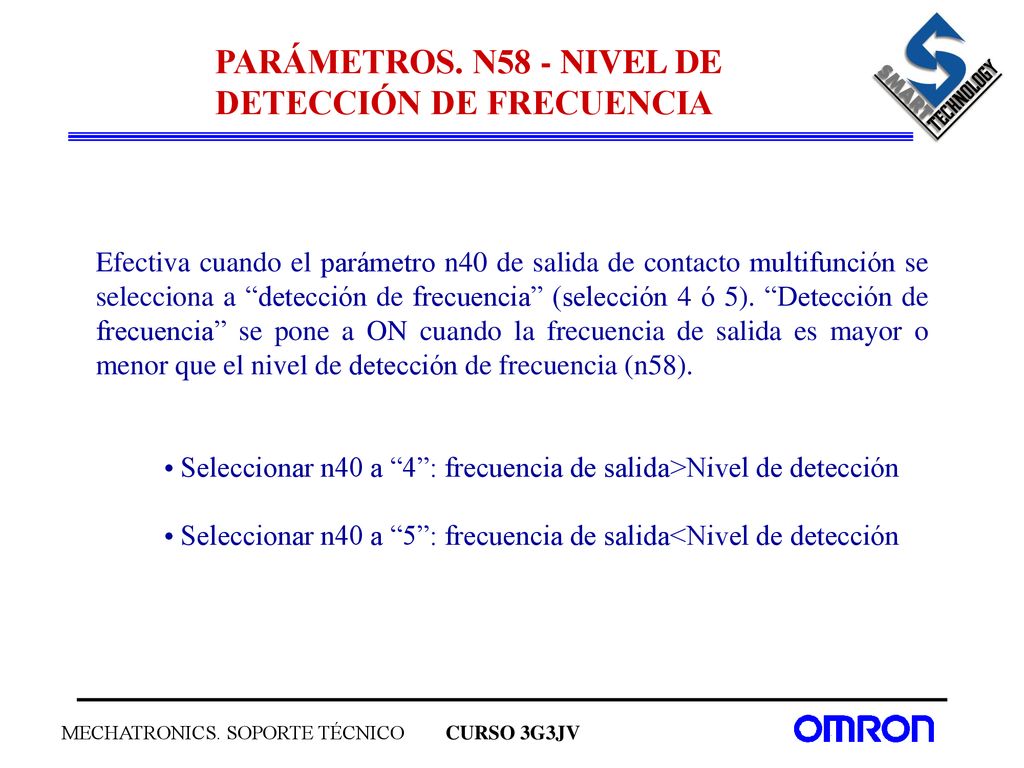

Efectiva cuando el parámetro n40 de salida de contacto multifunción se selecciona a “detección de frecuencia” (selección 4 ó 5). “Detección de frecuencia” se pone a ON cuando la frecuencia de salida es mayor o menor que el nivel de detección de frecuencia (n58). Seleccionar n40 a “4”: frecuencia de salida>Nivel de detección Seleccionar n40 a “5”: frecuencia de salida<Nivel de detección

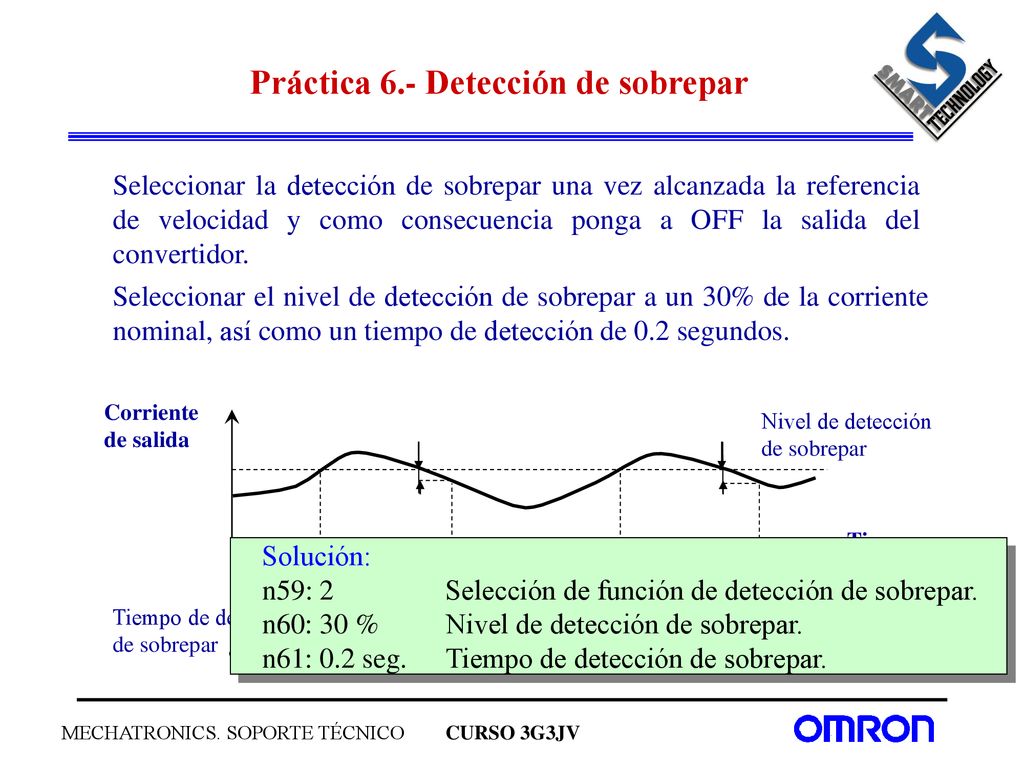

PARÁMETROS. N59 A N61 - DETECCIÓN DE SOBREPAR (I)
El parámetro n59 permite seleccionar la detección de sobrepar y la actuación del convertidor en ese supuesto. Mediante los parámetros n60 y n61 se configura el nivel y tiempo de detección de sobrepar (OL3).

PARÁMETROS. N59 A N61 - DETECCIÓN DE SOBREPAR (II)

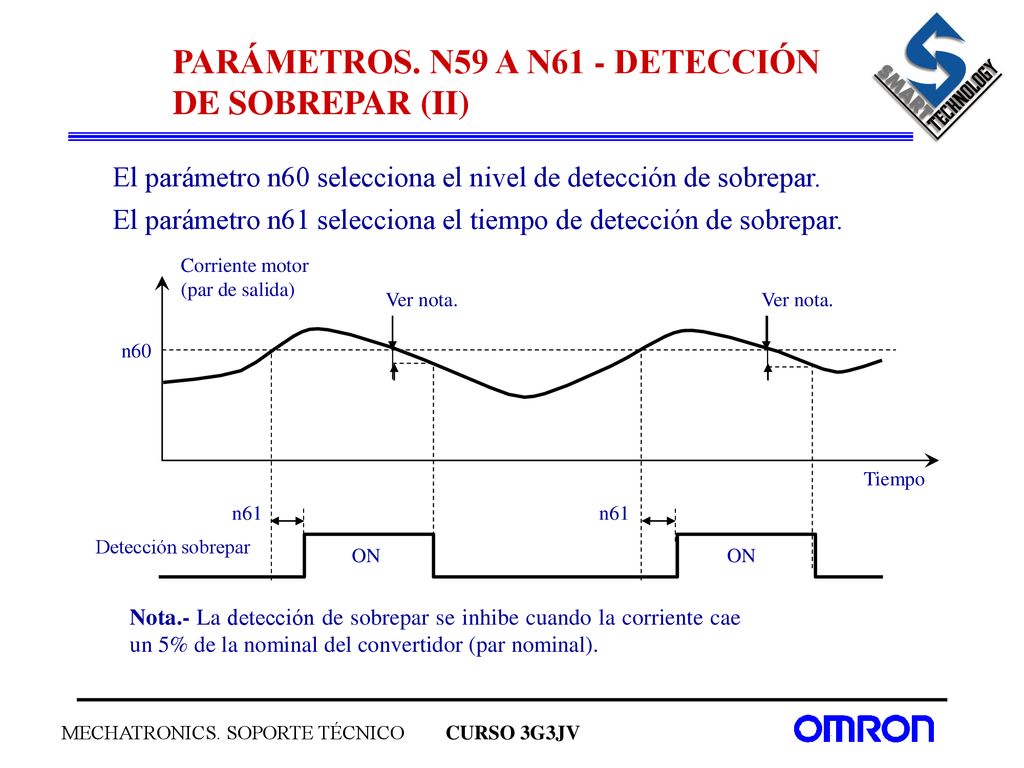

El parámetro n60 selecciona el nivel de detección de sobrepar. El parámetro n61 selecciona el tiempo de detección de sobrepar. Corriente motor (par de salida) Ver nota. Ver nota. n60 Tiempo n61 n61 Detección sobrepar ON ON Nota.- La detección de sobrepar se inhibe cuando la corriente cae un 5% de la nominal del convertidor (par nominal).

PARÁMETROS. N62 - COMANDO UP/DOWN CON MEMORIA

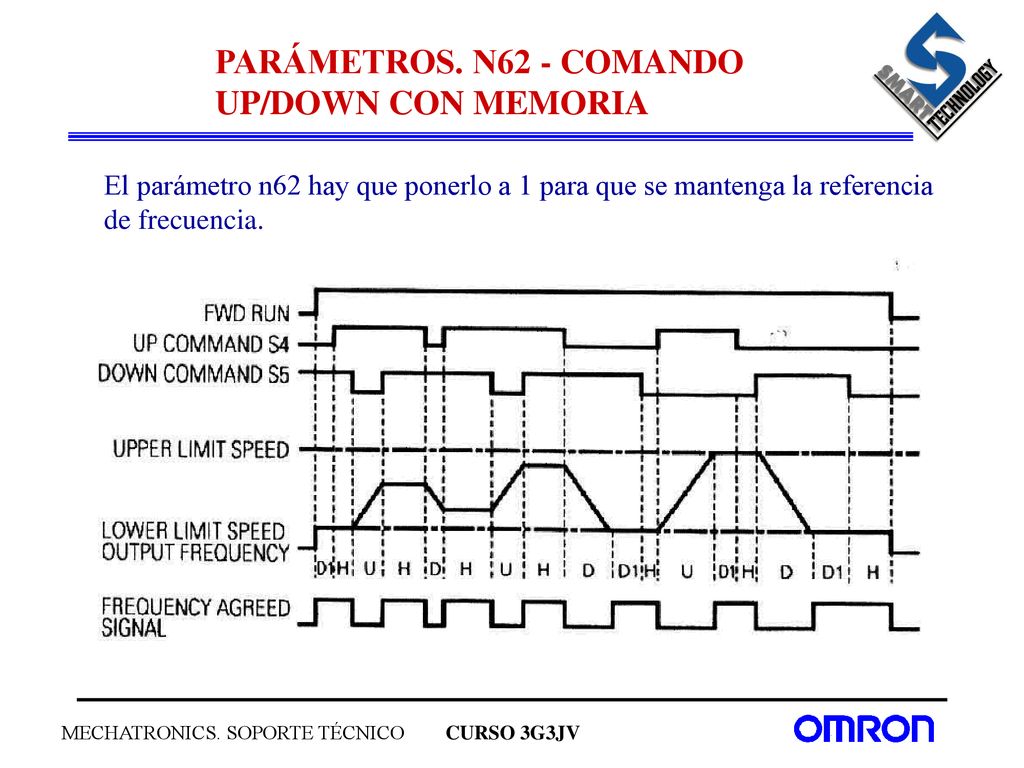

El parámetro n62 hay que ponerlo a 1 para que se mantenga la referencia de frecuencia.

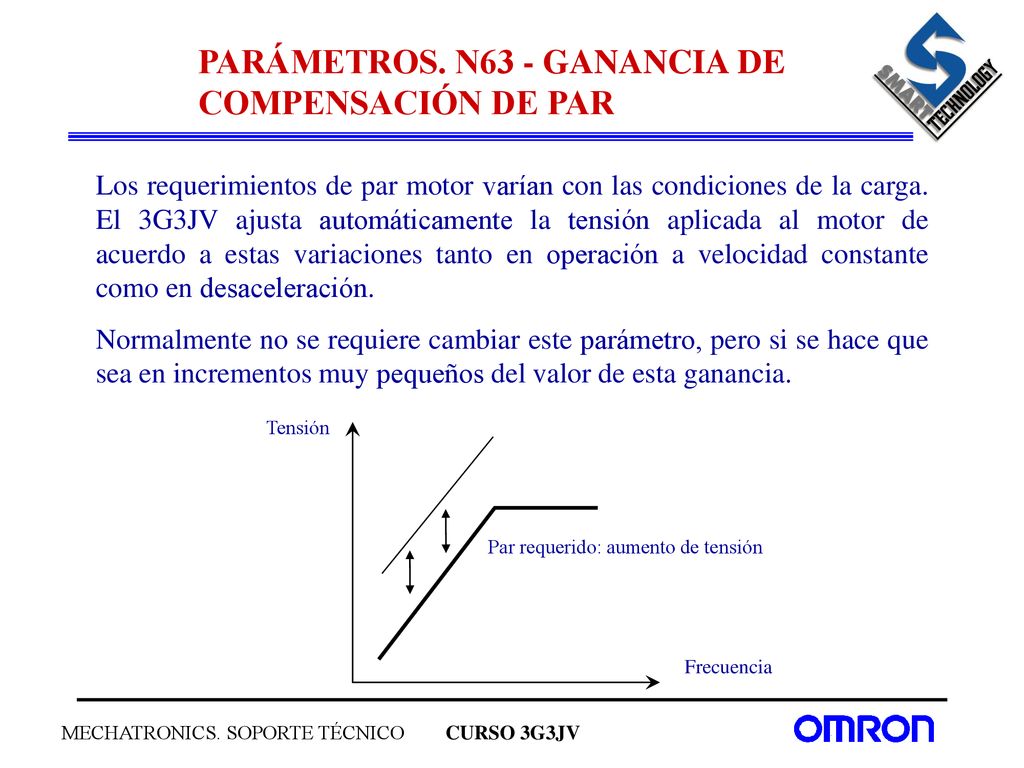

PARÁMETROS. N63 - GANANCIA DE COMPENSACIÓN DE PAR
Los requerimientos de par motor varían con las condiciones de la carga. El 3G3JV ajusta automáticamente la tensión aplicada al motor de acuerdo a estas variaciones tanto en operación a velocidad constante como en desaceleración. Normalmente no se requiere cambiar este parámetro, pero si se hace que sea en incrementos muy pequeños del valor de esta ganancia. Frecuencia Par requerido: aumento de tensión Tensión

PARÁMETROS. N64 A N67 - COMPENSACIÓN DE DESLIZAMIENTO
El parámetro n64 se utiliza como constante de compensación del deslizamiento.

PARÁMETROS. N68 A N74 - COMUNICACIÓN MODBUS (I)

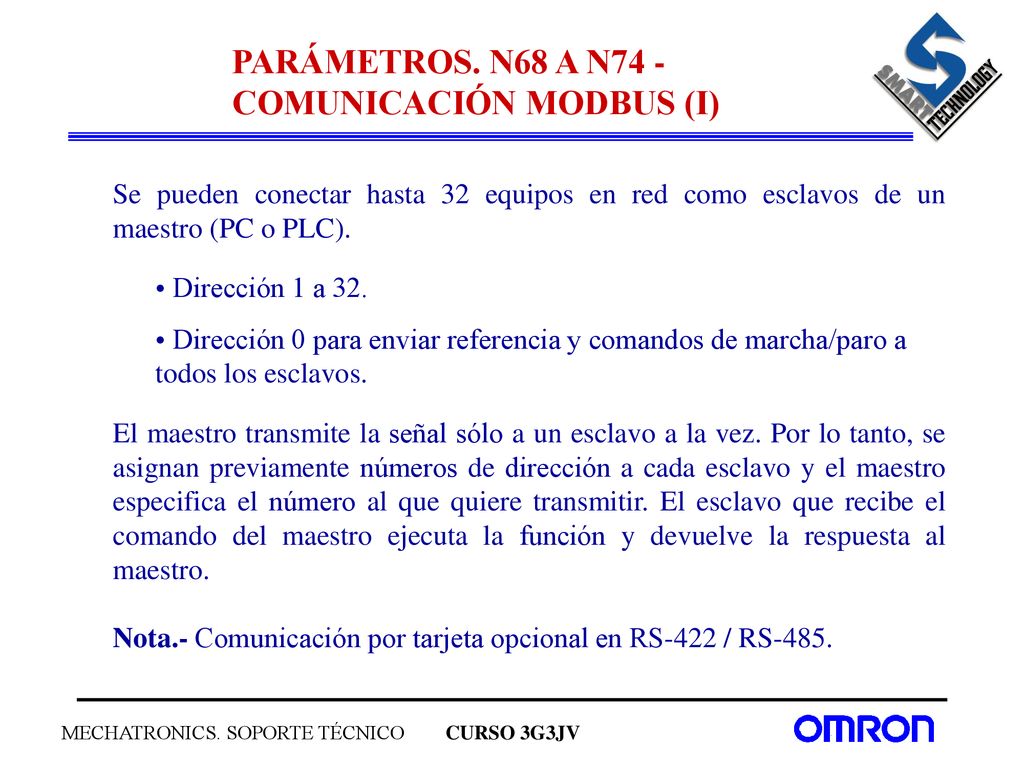

Se pueden conectar hasta 32 equipos en red como esclavos de un maestro (PC o PLC). Dirección 1 a 32. Dirección 0 para enviar referencia y comandos de marcha/paro a todos los esclavos. El maestro transmite la señal sólo a un esclavo a la vez. Por lo tanto, se asignan previamente números de dirección a cada esclavo y el maestro especifica el número al que quiere transmitir. El esclavo que recibe el comando del maestro ejecuta la función y devuelve la respuesta al maestro. Nota.- Comunicación por tarjeta opcional en RS-422 / RS-485.

PARÁMETROS. N68 A N74 - COMUNICACIÓN MODBUS (II)

PARÁMETROS. N75 - SELECCIÓN DE REDUCCIÓN DE FREC. PORTADORA
Cuando la frecuencia de salida es menor o igual que 5 Hz y la corriente de salida es mayor o igual que el 110% de la corriente de salida nominal, la frecuencia portadora se reducirá automáticamente a 2.5 kHz. Esta función es muy útil para prevenir oscilaciones a baja velocidad. Nota: esta función se habilita si se tiene seleccionado en el parámetro n46 (frec. portadora) a 2, 3 ó 4.

PARÁMETROS. N76 Y N77 - SELECCIÓN DE CONSTANTES DE COPIA (I)
Selección n76: Selección n77:

PARÁMETROS. N76 Y N77 - SELECCIÓN DE CONSTANTES DE COPIA (II)

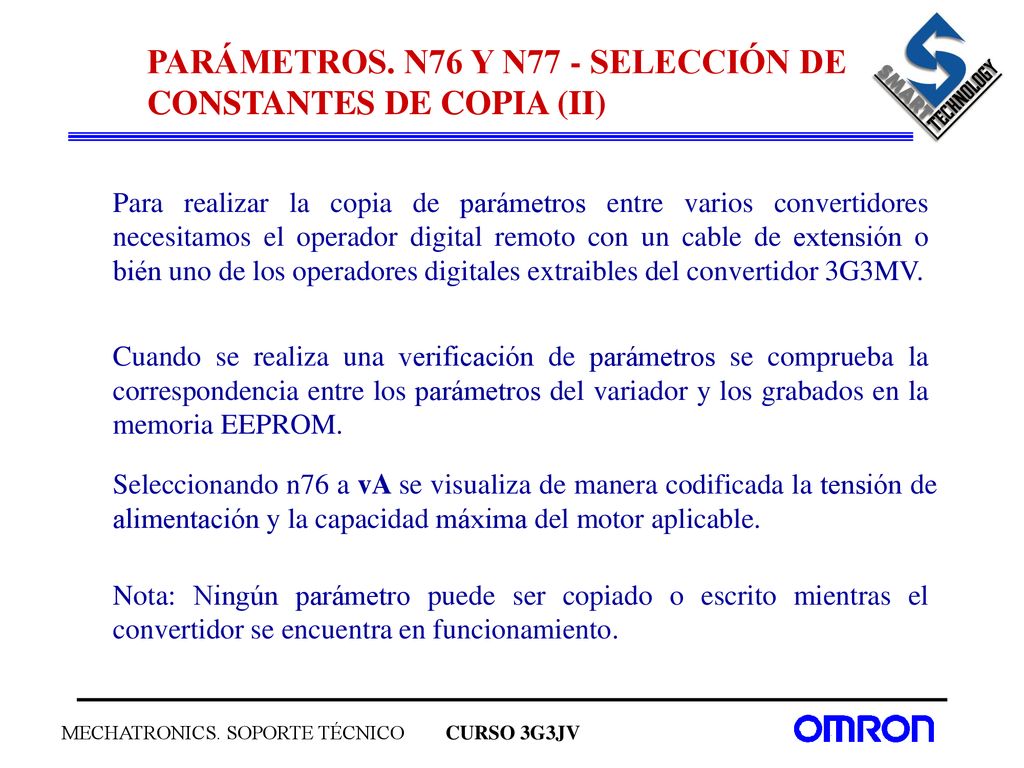

Para realizar la copia de parámetros entre varios convertidores necesitamos el operador digital remoto con un cable de extensión o bién uno de los operadores digitales extraibles del convertidor 3G3MV. Cuando se realiza una verificación de parámetros se comprueba la correspondencia entre los parámetros del variador y los grabados en la memoria EEPROM. Seleccionando n76 a vA se visualiza de manera codificada la tensión de alimentación y la capacidad máxima del motor aplicable. Nota: Ningún parámetro puede ser copiado o escrito mientras el convertidor se encuentra en funcionamiento.

PARÁMETROS. N78 - HISTÓRICO DE FALLOS

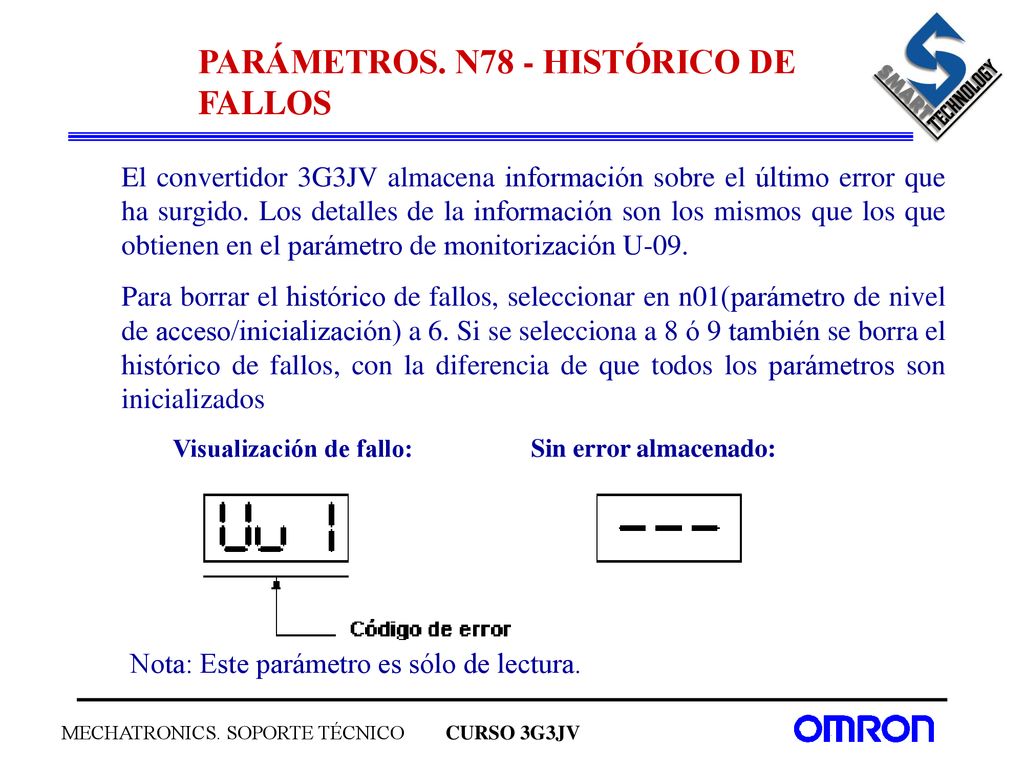

El convertidor 3G3JV almacena información sobre el último error que ha surgido. Los detalles de la información son los mismos que los que obtienen en el parámetro de monitorización U-09. Para borrar el histórico de fallos, seleccionar en n01(parámetro de nivel de acceso/inicialización) a 6. Si se selecciona a 8 ó 9 también se borra el histórico de fallos, con la diferencia de que todos los parámetros son inicializados Visualización de fallo: Sin error almacenado: Nota: Este parámetro es sólo de lectura.

PARÁMETROS. N79 - NÚMERO DE SOFTWARE

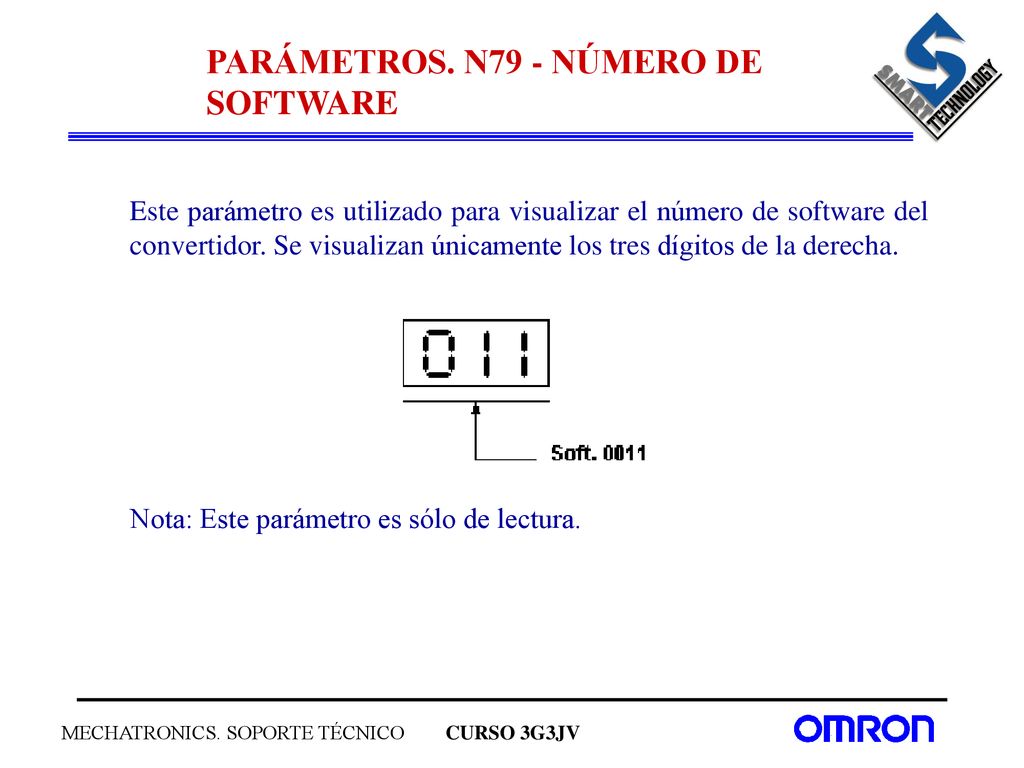

Este parámetro es utilizado para visualizar el número de software del convertidor. Se visualizan únicamente los tres dígitos de la derecha. Nota: Este parámetro es sólo de lectura.

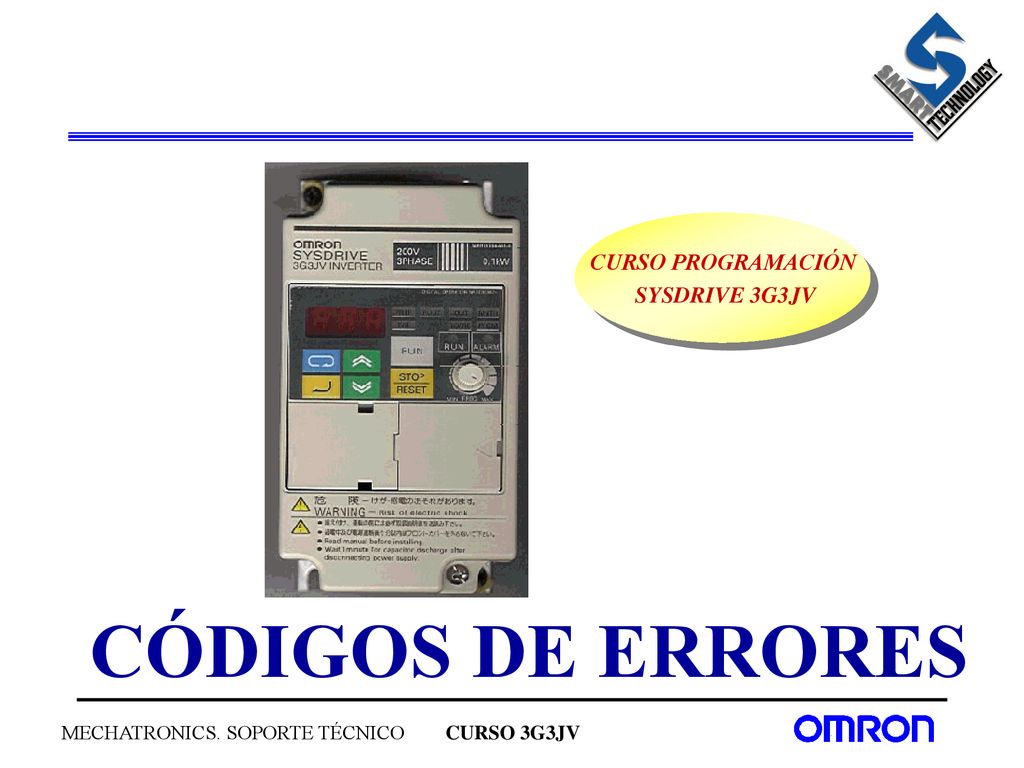

CURSO PROGRAMACIÓN SYSDRIVE 3G3JV CÓDIGOS DE ERRORES

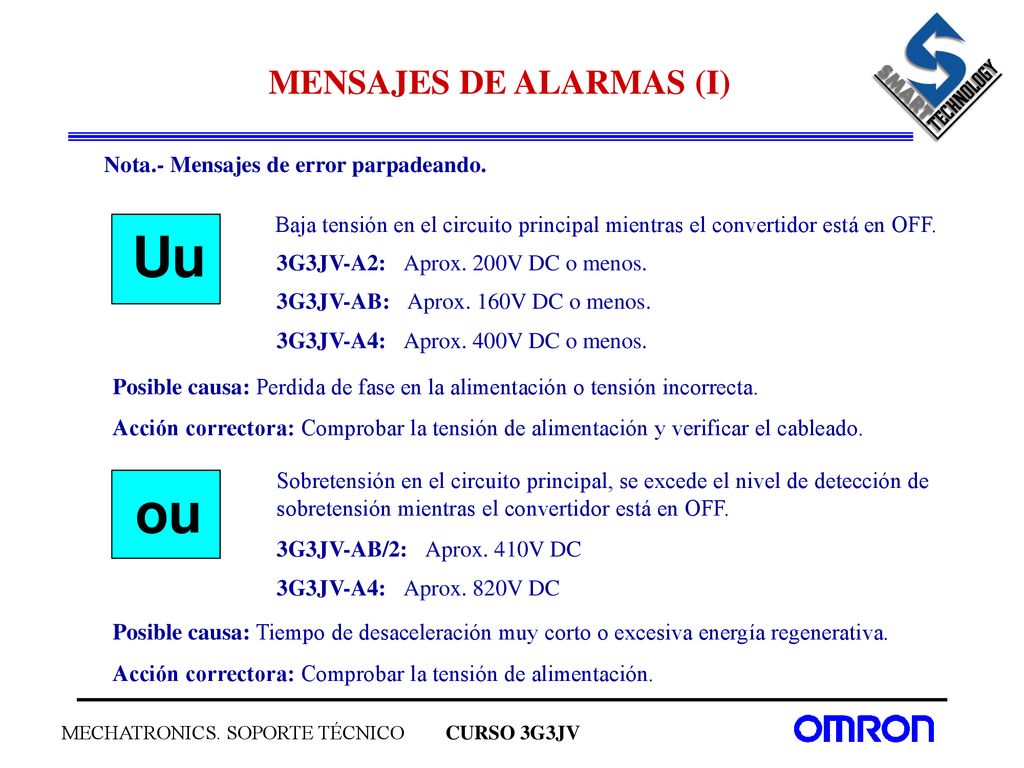

MENSAJES DE ALARMAS (I)
Nota.- Mensajes de error parpadeando. Baja tensión en el circuito principal mientras el convertidor está en OFF. 3G3JV-A2: Aprox. 200V DC o menos. 3G3JV-AB: Aprox. 160V DC o menos. 3G3JV-A4: Aprox. 400V DC o menos. Posible causa: Perdida de fase en la alimentación o tensión incorrecta. Acción correctora: Comprobar la tensión de alimentación y verificar el cableado. Sobretensión en el circuito principal, se excede el nivel de detección de sobretensión mientras el convertidor está en OFF. 3G3JV-AB/2: Aprox. 410V DC 3G3JV-A4: Aprox. 820V DC Posible causa: Tiempo de desaceleración muy corto o excesiva energía regenerativa. Acción correctora: Comprobar la tensión de alimentación.

MENSAJES DE ALARMAS (II)

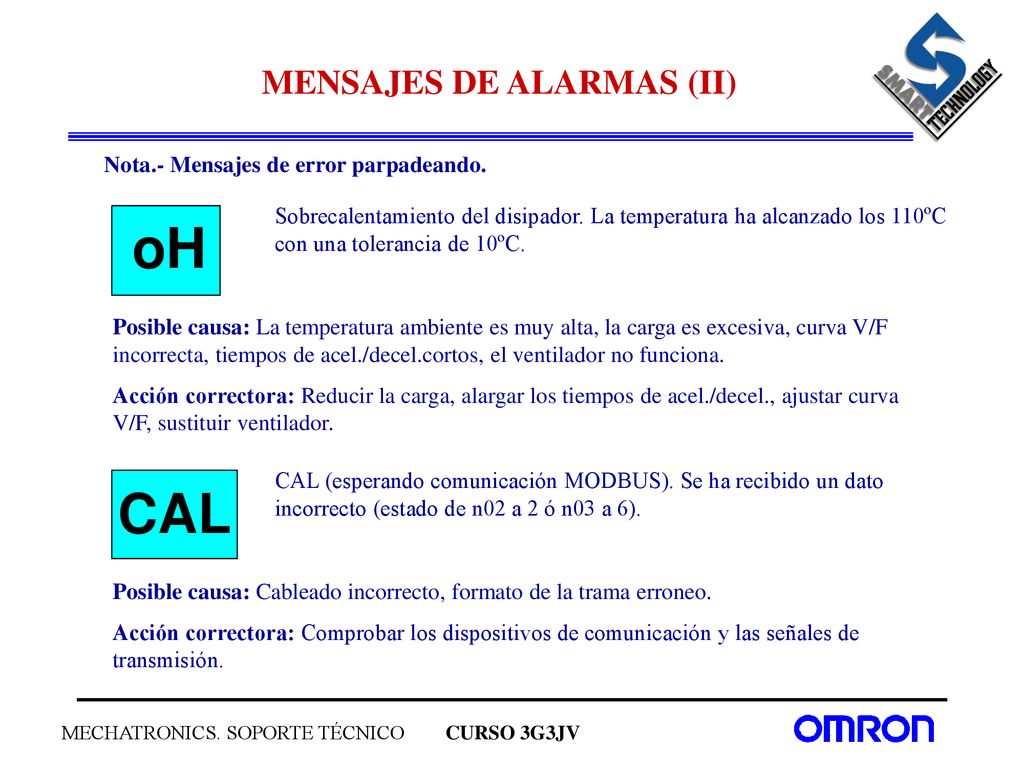

Nota.- Mensajes de error parpadeando. Sobrecalentamiento del disipador. La temperatura ha alcanzado los 110ºC con una tolerancia de 10ºC. Posible causa: La temperatura ambiente es muy alta, la carga es excesiva, curva V/F incorrecta, tiempos de acel./decel.cortos, el ventilador no funciona. Acción correctora: Reducir la carga, alargar los tiempos de acel./decel., ajustar curva V/F, sustituir ventilador. CAL (esperando comunicación MODBUS). Se ha recibido un dato incorrecto (estado de n02 a 2 ó n03 a 6). Posible causa: Cableado incorrecto, formato de la trama erroneo. Acción correctora: Comprobar los dispositivos de comunicación y las señales de transmisión.

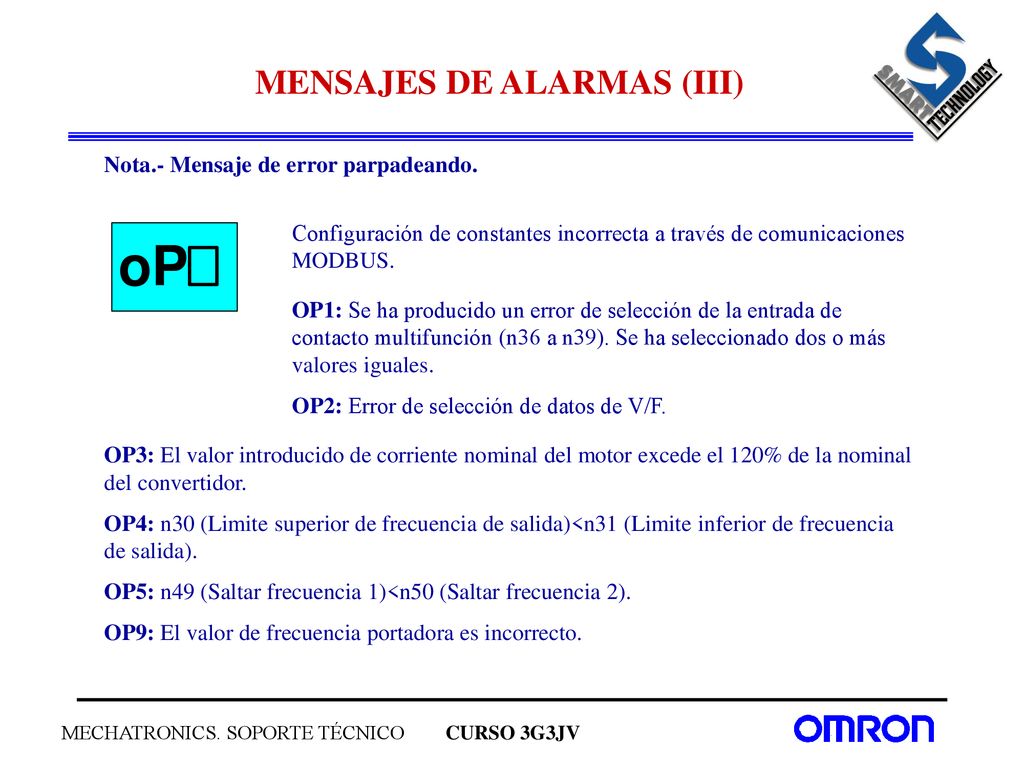

MENSAJES DE ALARMAS (III)
Nota.- Mensaje de error parpadeando. Configuración de constantes incorrecta a través de comunicaciones MODBUS. OP1: Se ha producido un error de selección de la entrada de contacto multifunción (n36 a n39). Se ha seleccionado dos o más valores iguales. OP2: Error de selección de datos de V/F. OP3: El valor introducido de corriente nominal del motor excede el 120% de la nominal del convertidor. OP4: n30 (Limite superior de frecuencia de salida)<n31 (Limite inferior de frecuencia de salida). OP5: n49 (Saltar frecuencia 1)<n50 (Saltar frecuencia 2). OP9: El valor de frecuencia portadora es incorrecto.

MENSAJES DE ALARMAS (IV)

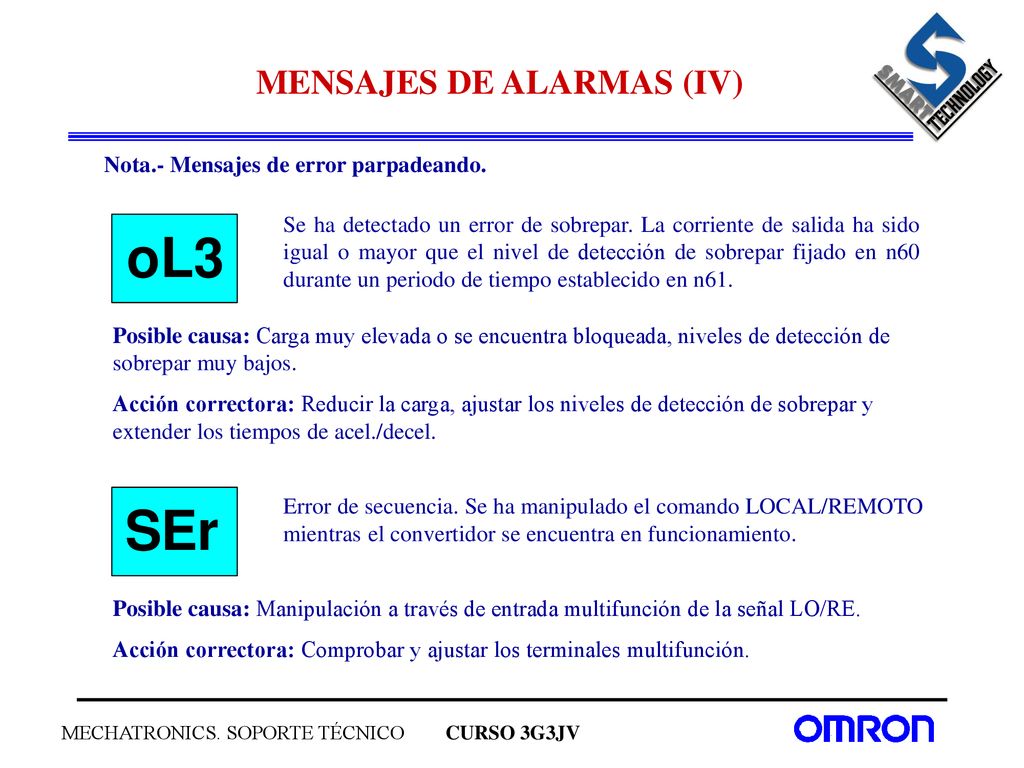

Nota.- Mensajes de error parpadeando. Se ha detectado un error de sobrepar. La corriente de salida ha sido igual o mayor que el nivel de detección de sobrepar fijado en n60 durante un periodo de tiempo establecido en n61. Posible causa: Carga muy elevada o se encuentra bloqueada, niveles de detección de sobrepar muy bajos. Acción correctora: Reducir la carga, ajustar los niveles de detección de sobrepar y extender los tiempos de acel./decel. Error de secuencia. Se ha manipulado el comando LOCAL/REMOTO mientras el convertidor se encuentra en funcionamiento. Posible causa: Manipulación a través de entrada multifunción de la señal LO/RE. Acción correctora: Comprobar y ajustar los terminales multifunción.

MENSAJES DE ALARMAS (V)

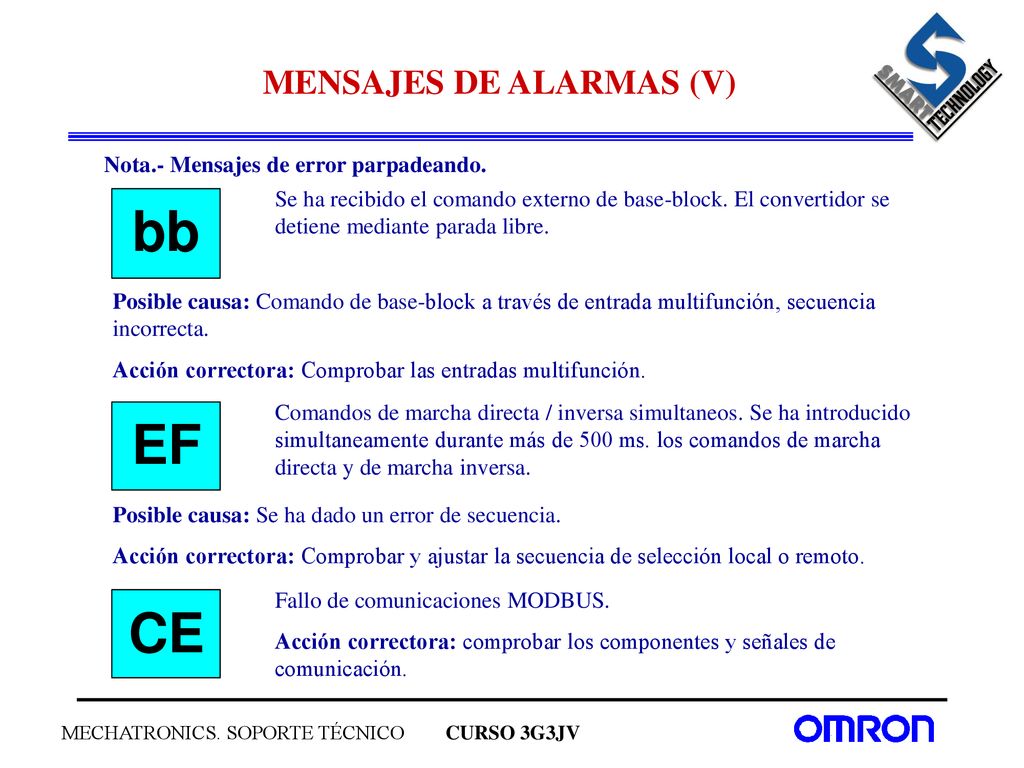

Nota.- Mensajes de error parpadeando. Se ha recibido el comando externo de base-block. El convertidor se detiene mediante parada libre. Posible causa: Comando de base-block a través de entrada multifunción, secuencia incorrecta. Acción correctora: Comprobar las entradas multifunción. Comandos de marcha directa / inversa simultaneos. Se ha introducido simultaneamente durante más de 500 ms. los comandos de marcha directa y de marcha inversa. Posible causa: Se ha dado un error de secuencia. Acción correctora: Comprobar y ajustar la secuencia de selección local o remoto. Fallo de comunicaciones MODBUS. Acción correctora: comprobar los componentes y señales de comunicación.

MENSAJES DE ALARMAS (VI)
Nota.- Mensajes de error parpadeando. Se ha pulsado la tecla STOP del operador digital mientras el variador está operando según comandos de marcha directa ó inversa. El método de parada está en función de lo seleccionado en n04. Posible causa: Configuración de parámetros incorrecta. Acción correctora: Desactivar los comandos de marcha directa e inversa, comprobar la selección de función del parámetro n06 (STOP/RESET). El ventilador se encuentra bloqueado. Posible causa: Fallo en el cableado del ventilador. Ventilador en mal estado. Acción correctora: Apagar el variador, desmontar el ventilador y comprobar el cableado. Sustituir el ventilador.

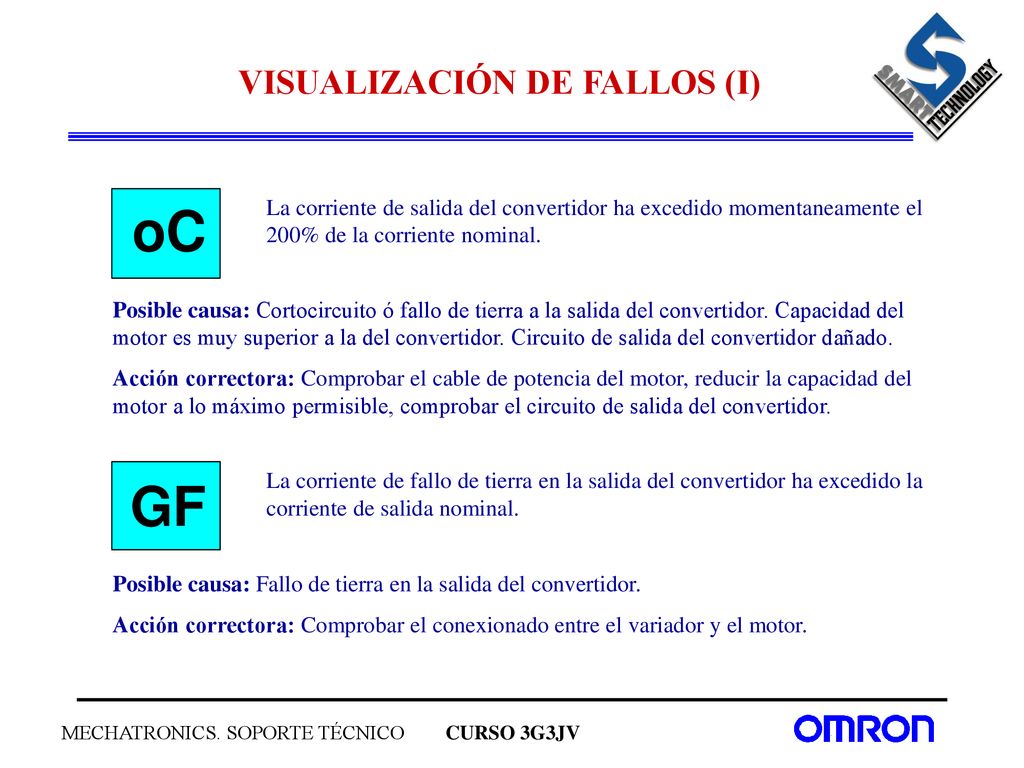

VISUALIZACIÓN DE FALLOS (I)
La corriente de salida del convertidor ha excedido momentaneamente el 200% de la corriente nominal. Posible causa: Cortocircuito ó fallo de tierra a la salida del convertidor. Capacidad del motor es muy superior a la del convertidor. Circuito de salida del convertidor dañado. Acción correctora: Comprobar el cable de potencia del motor, reducir la capacidad del motor a lo máximo permisible, comprobar el circuito de salida del convertidor. La corriente de fallo de tierra en la salida del convertidor ha excedido la corriente de salida nominal. Posible causa: Fallo de tierra en la salida del convertidor. Acción correctora: Comprobar el conexionado entre el variador y el motor.

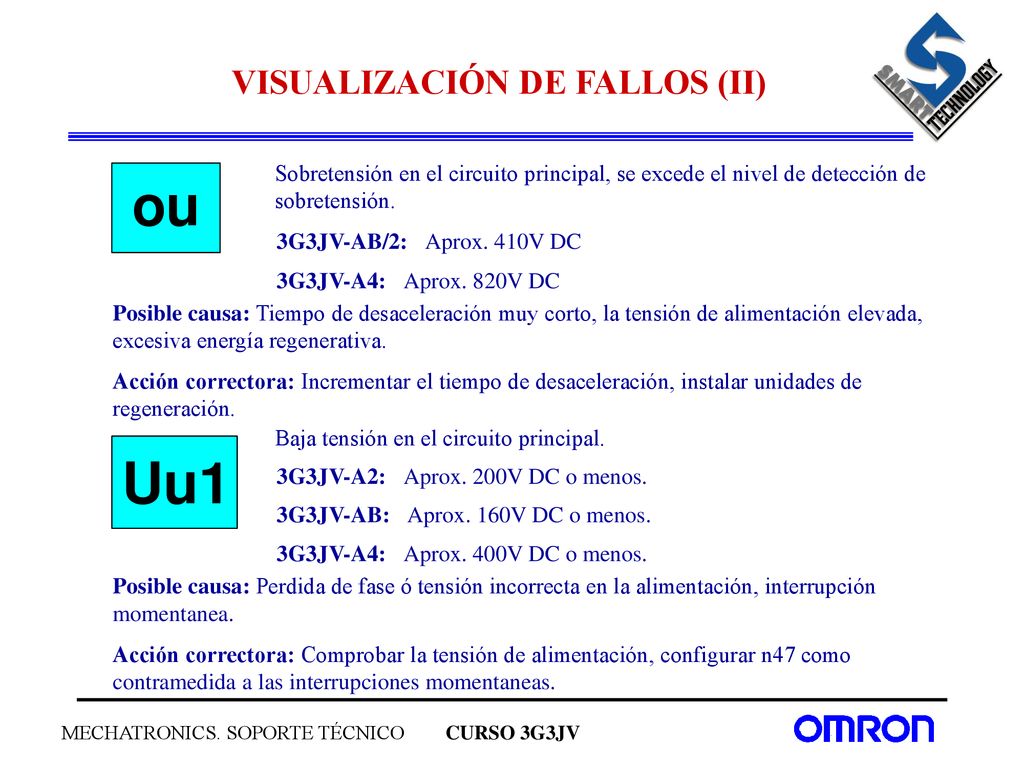

VISUALIZACIÓN DE FALLOS (II)
Sobretensión en el circuito principal, se excede el nivel de detección de sobretensión. 3G3JV-AB/2: Aprox. 410V DC 3G3JV-A4: Aprox. 820V DC Posible causa: Tiempo de desaceleración muy corto, la tensión de alimentación elevada, excesiva energía regenerativa. Acción correctora: Incrementar el tiempo de desaceleración, instalar unidades de regeneración. Baja tensión en el circuito principal. 3G3JV-A2: Aprox. 200V DC o menos. 3G3JV-AB: Aprox. 160V DC o menos. 3G3JV-A4: Aprox. 400V DC o menos. Posible causa: Perdida de fase ó tensión incorrecta en la alimentación, interrupción momentanea. Acción correctora: Comprobar la tensión de alimentación, configurar n47 como contramedida a las interrupciones momentaneas.

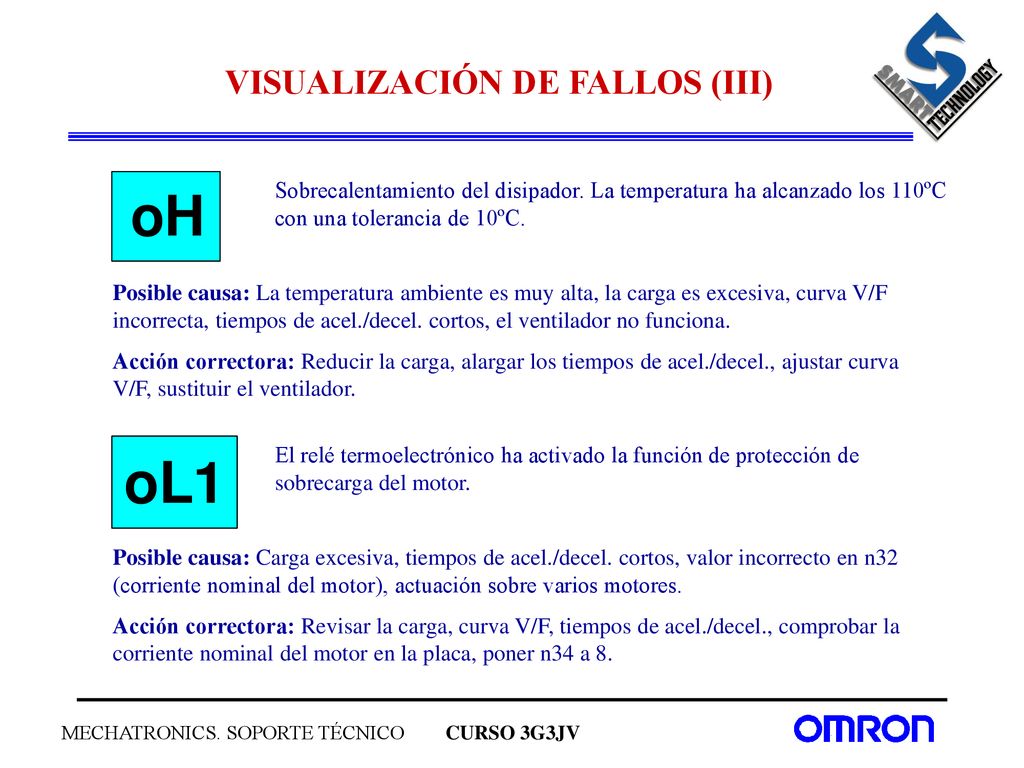

VISUALIZACIÓN DE FALLOS (III)
Sobrecalentamiento del disipador. La temperatura ha alcanzado los 110ºC con una tolerancia de 10ºC. Posible causa: La temperatura ambiente es muy alta, la carga es excesiva, curva V/F incorrecta, tiempos de acel./decel. cortos, el ventilador no funciona. Acción correctora: Reducir la carga, alargar los tiempos de acel./decel., ajustar curva V/F, sustituir el ventilador. El relé termoelectrónico ha activado la función de protección de sobrecarga del motor. Posible causa: Carga excesiva, tiempos de acel./decel. cortos, valor incorrecto en n32 (corriente nominal del motor), actuación sobre varios motores. Acción correctora: Revisar la carga, curva V/F, tiempos de acel./decel., comprobar la corriente nominal del motor en la placa, poner n34 a 8.

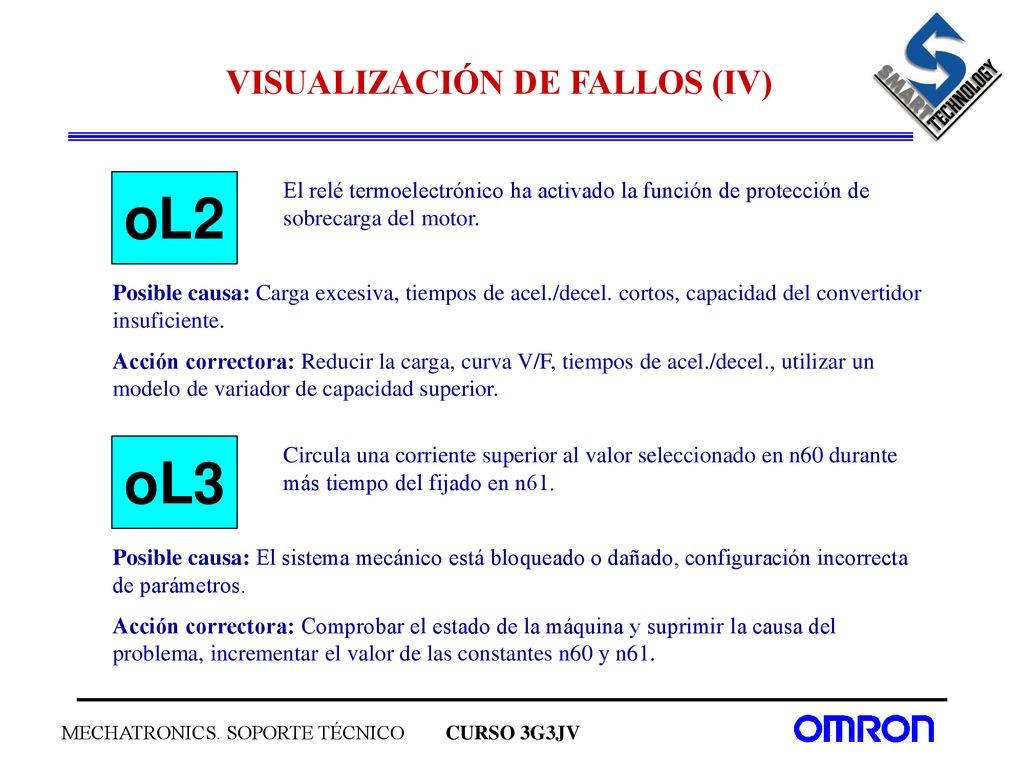

VISUALIZACIÓN DE FALLOS (IV)
El relé termoelectrónico ha activado la función de protección de sobrecarga del motor. Posible causa: Carga excesiva, tiempos de acel./decel. cortos, capacidad del convertidor insuficiente. Acción correctora: Reducir la carga, curva V/F, tiempos de acel./decel., utilizar un modelo de variador de capacidad superior. Circula una corriente superior al valor seleccionado en n60 durante más tiempo del fijado en n61. Posible causa: El sistema mecánico está bloqueado o dañado, configuración incorrecta de parámetros. Acción correctora: Comprobar el estado de la máquina y suprimir la causa del problema, incrementar el valor de las constantes n60 y n61.

VISUALIZACIÓN DE FALLOS (V)

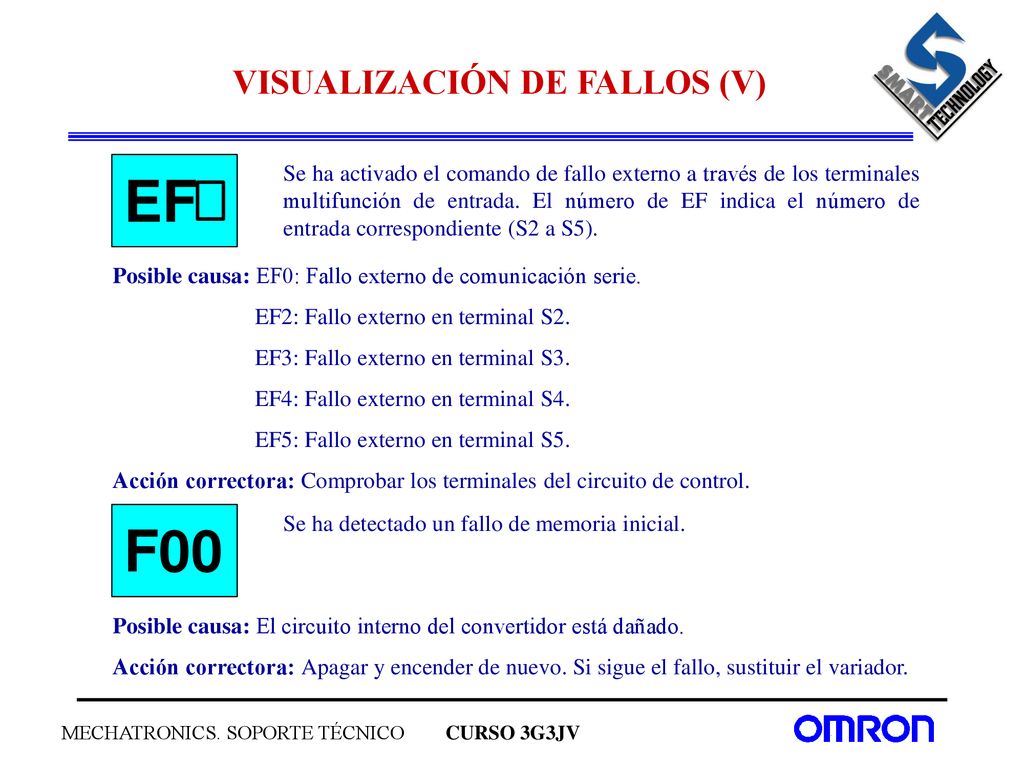

Se ha activado el comando de fallo externo a través de los terminales multifunción de entrada. El número de EF indica el número de entrada correspondiente (S2 a S5). Posible causa: EF0: Fallo externo de comunicación serie. EF2: Fallo externo en terminal S2. EF3: Fallo externo en terminal S3. EF4: Fallo externo en terminal S4. EF5: Fallo externo en terminal S5. Acción correctora: Comprobar los terminales del circuito de control. Se ha detectado un fallo de memoria inicial. Posible causa: El circuito interno del convertidor está dañado. Acción correctora: Apagar y encender de nuevo. Si sigue el fallo, sustituir el variador.

VISUALIZACIÓN DE FALLOS (VI)

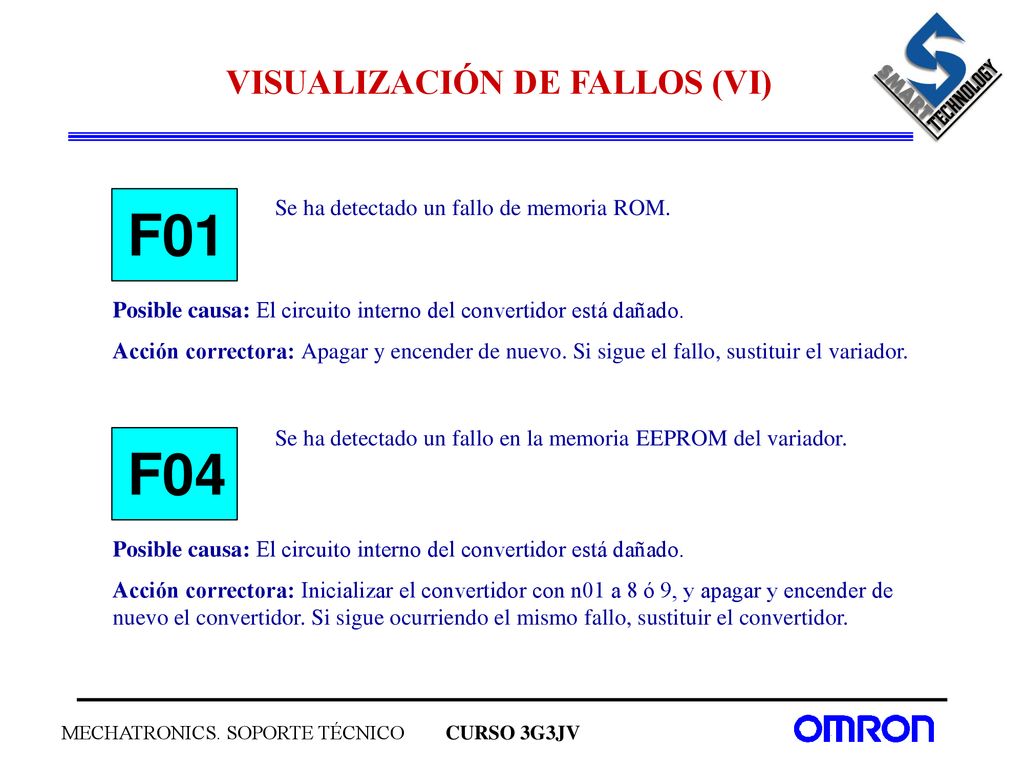

Se ha detectado un fallo de memoria ROM. Posible causa: El circuito interno del convertidor está dañado. Acción correctora: Apagar y encender de nuevo. Si sigue el fallo, sustituir el variador. Se ha detectado un fallo en la memoria EEPROM del variador. Posible causa: El circuito interno del convertidor está dañado. Acción correctora: Inicializar el convertidor con n01 a 8 ó 9, y apagar y encender de nuevo el convertidor. Si sigue ocurriendo el mismo fallo, sustituir el convertidor.

VISUALIZACIÓN DE FALLOS (VII)
Se ha detectado un fallo del convertidor analógico-digital. Posible causa: El circuito interno del convertidor está dañado. Acción correctora: Apagar y encender de nuevo. Si sigue el fallo, sustituir el variador. Se ha detectado un fallo en conexionado de tarjeta opcional. Posible causa: Error de conexionado, desconocimiento de la tarjeta opcional conectada. Acción correctora: Comprobar la conexión del operador digital. Verificar el número de software del convertidor.

VISUALIZACIÓN DE FALLOS (VIII)

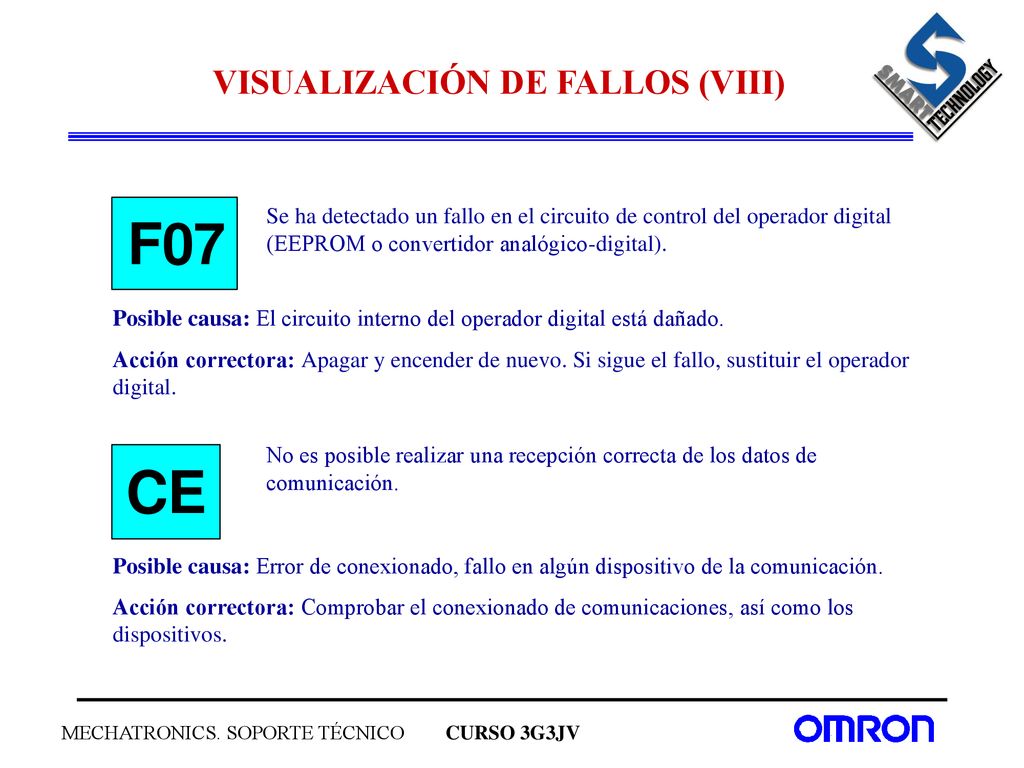

Se ha detectado un fallo en el circuito de control del operador digital (EEPROM o convertidor analógico-digital). Posible causa: El circuito interno del operador digital está dañado. Acción correctora: Apagar y encender de nuevo. Si sigue el fallo, sustituir el operador digital. No es posible realizar una recepción correcta de los datos de comunicación. Posible causa: Error de conexionado, fallo en algún dispositivo de la comunicación. Acción correctora: Comprobar el conexionado de comunicaciones, así como los dispositivos.

PROD. OPCIONALES Y ACCESORIOS
CURSO PROGRAMACIÓN SYSDRIVE 3G3JV PROD. OPCIONALES Y ACCESORIOS

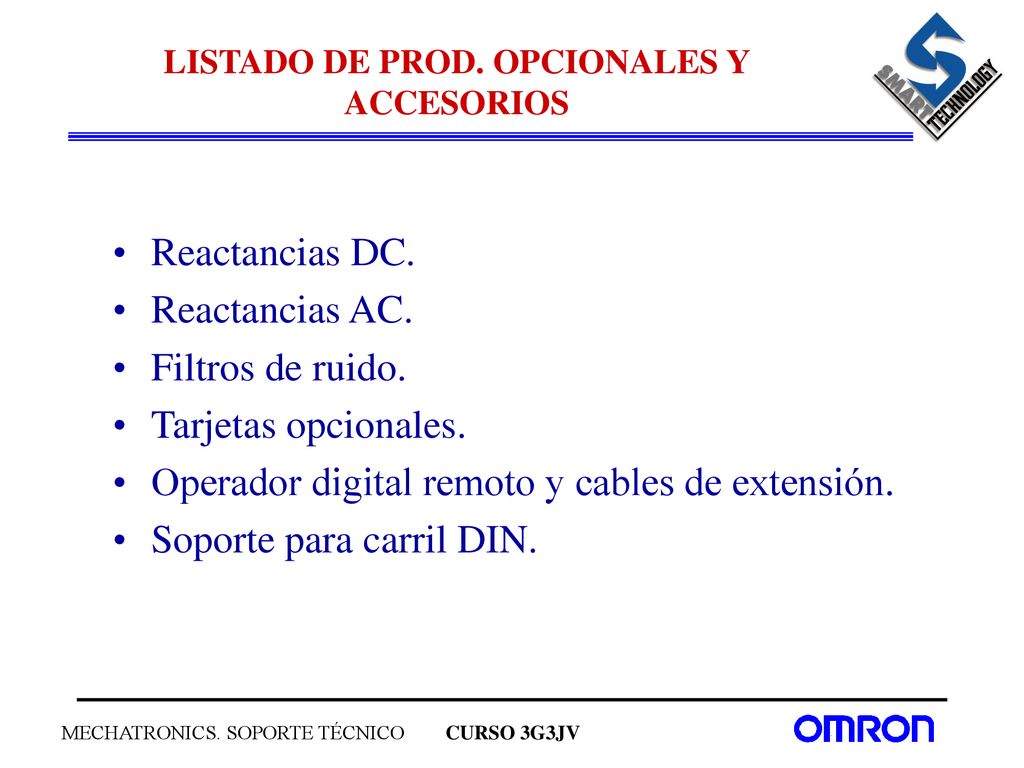

LISTADO DE PROD. OPCIONALES Y ACCESORIOS
Reactancias DC. Reactancias AC. Filtros de ruido. Tarjetas opcionales. Operador digital remoto y cables de extensión. Soporte para carril DIN.

REACTANCIAS DC Las reactancias DC eliminan los armónicos de corriente generados por el convertidor y mejoran el factor de potencia. Son más eficaces que las reactancias AC, pero para una mejor supresión de armónicos montar ambas. Modelos de 200V Modelos de 400V

REACTANCIAS AC Se recomienda su instalación a la entrada del SYSDRIVE para mejorar el factor de potencia de la alimentación o también cuando la capacidad (kVA) del transformador de la alimentación del convertidor es mucho mayor que la capacidad del SYSDRIVE. Modelos de 200V

REACTANCIAS AC Modelos de 400V

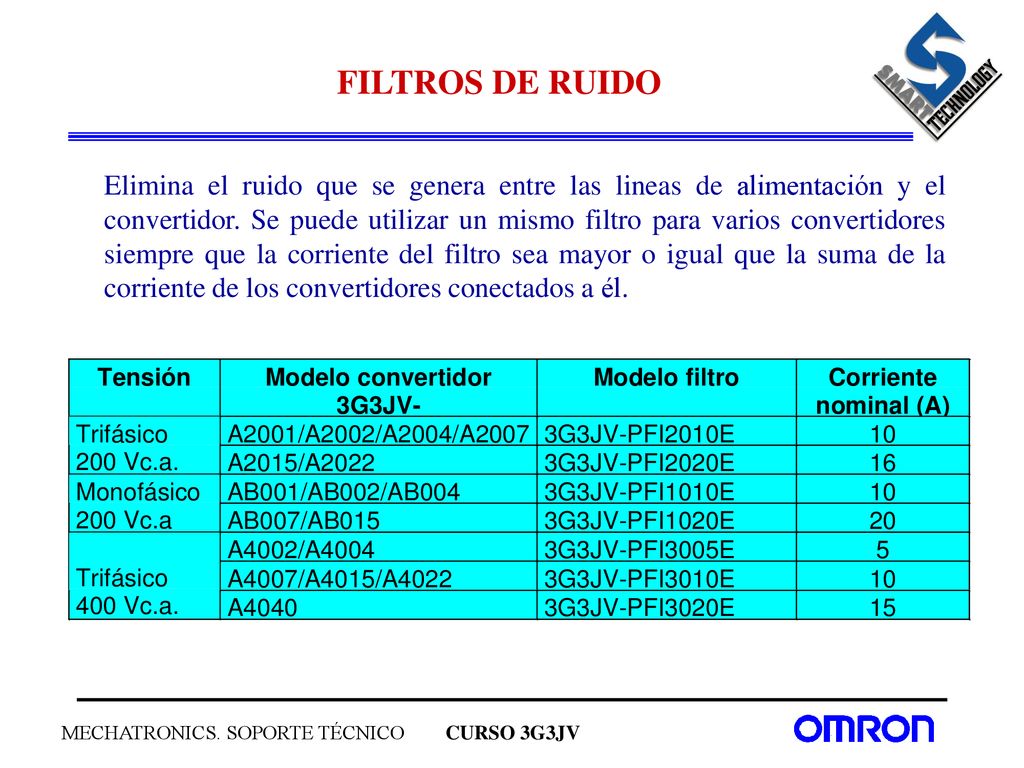

FILTROS DE RUIDO Elimina el ruido que se genera entre las lineas de alimentación y el convertidor. Se puede utilizar un mismo filtro para varios convertidores siempre que la corriente del filtro sea mayor o igual que la suma de la corriente de los convertidores conectados a él.

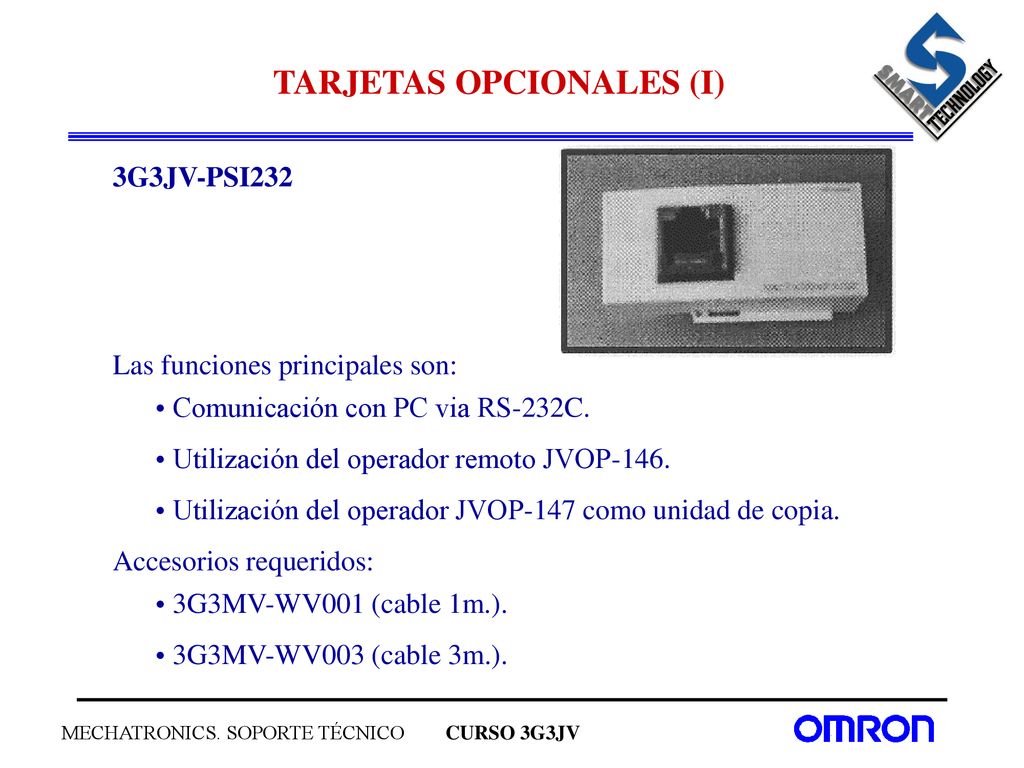

TARJETAS OPCIONALES (I)
3G3JV-PSI232 Las funciones principales son: Comunicación con PC via RS-232C. Utilización del operador remoto JVOP-146. Utilización del operador JVOP-147 como unidad de copia. Accesorios requeridos: 3G3MV-WV001 (cable 1m.). 3G3MV-WV003 (cable 3m.).

TARJETAS OPCIONALES (II)

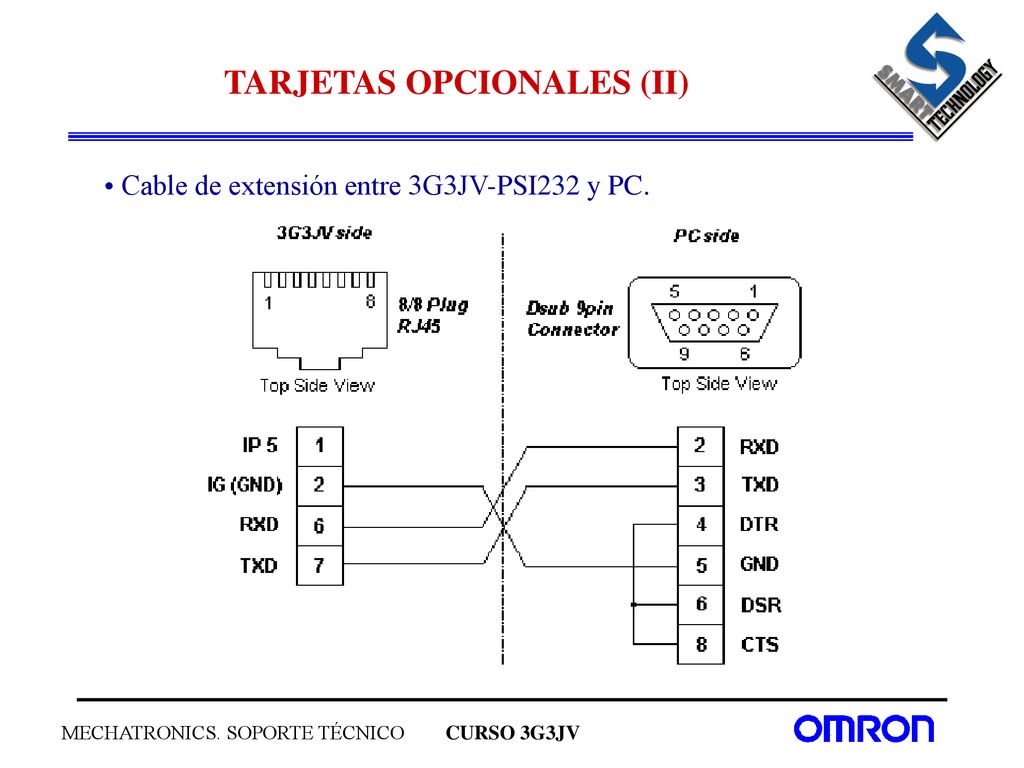

Cable de extensión entre 3G3JV-PSI232 y PC.

TARJETAS OPCIONALES (III)

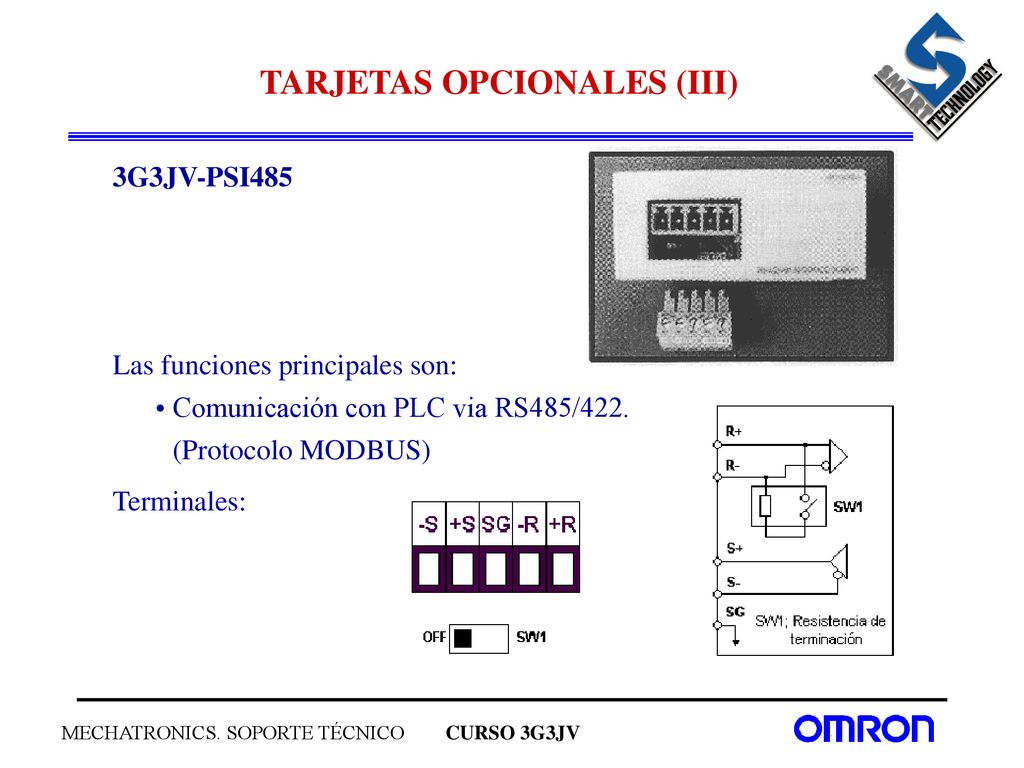

3G3JV-PSI485 Las funciones principales son: Comunicación con PLC via RS485/422. (Protocolo MODBUS) Terminales:

TARJETAS OPCIONALES (IV)
Especificaciones de comunicación:

OPERADOR DIGITAL REMOTO Y CABLES DE EXTENSIÓN

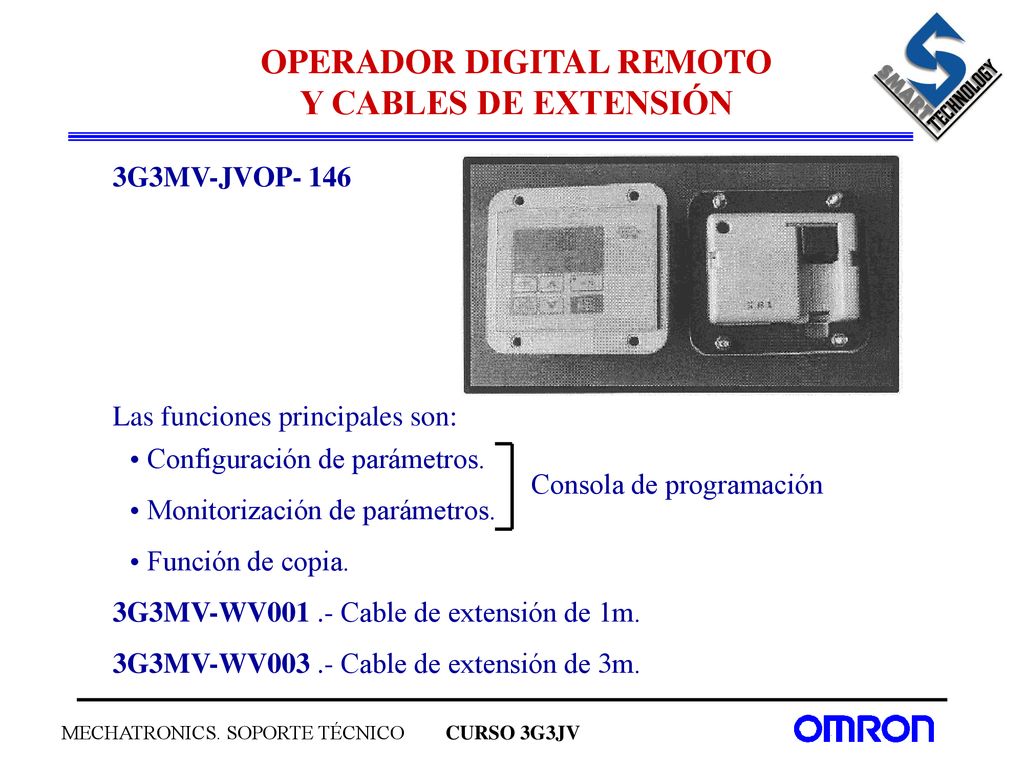

3G3MV-JVOP- 146 Las funciones principales son: Configuración de parámetros. Monitorización de parámetros. Función de copia. Consola de programación 3G3MV-WV Cable de extensión de 1m. 3G3MV-WV Cable de extensión de 3m.

SOPORTE PARA CARRIL DIN
Estos accesorios consisten simplemente en una plancha de metal con 2 ó 4 agujeros coincidentes con los que tienen los variadores en el disipador de calor.

COMPATIBILIDAD ELECTROMAGNÉTICA
CURSO PROGRAMACIÓN SYSDRIVE 3G3JV COMPATIBILIDAD ELECTROMAGNÉTICA

COMPATIBILIDAD ELECTROMAGNÉTICA (EMC)

PRÁCTICAS 3G3JV

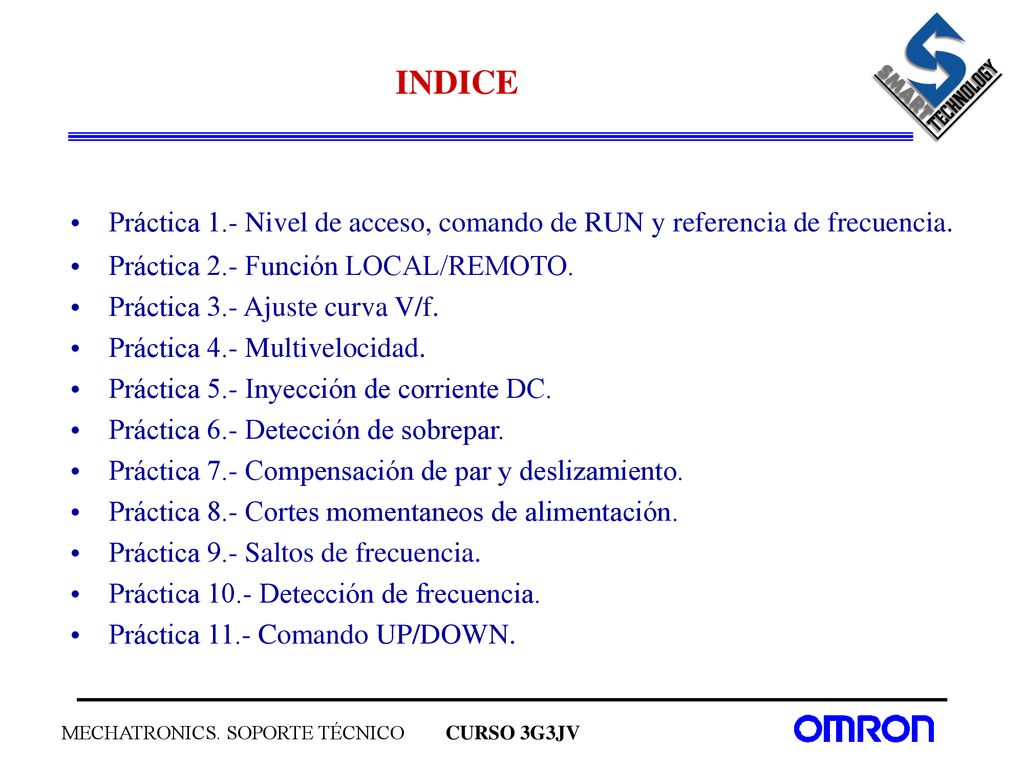

INDICE Práctica 1.- Nivel de acceso, comando de RUN y referencia de frecuencia. Práctica 2.- Función LOCAL/REMOTO. Práctica 3.- Ajuste curva V/f. Práctica 4.- Multivelocidad. Práctica 5.- Inyección de corriente DC. Práctica 6.- Detección de sobrepar. Práctica 7.- Compensación de par y deslizamiento. Práctica 8.- Cortes momentaneos de alimentación. Práctica 9.- Saltos de frecuencia. Práctica 10.- Detección de frecuencia. Práctica 11.- Comando UP/DOWN.

Práctica 1.- Nivel de acceso, comando de RUN y referencia de frecuencia
Inicializar a dos hilos y fijar el nivel de acceso a todos los parámetros. Fijar el comando de RUN a través de los terminales del circuito de control y habilitar un único sentido de giro. Seleccionar la referencia de frecuencia mediante terminales (modo tensión). Solución: n01: 8 Inicialización a dos hilos (I). n01: 1 Selección del nivel de acceso (II). n02: 1 Selección de comando de RUN. n03: 2 Selección de referencia de frecuencia. n04: 1 Método de parada. n05: 1 Habilita un único sentido de giro. n06: 0 Habilita tecla de STOP. Seleccionar el método de STOP mediante motor con parada libre. Habilitar la tecla STOP.

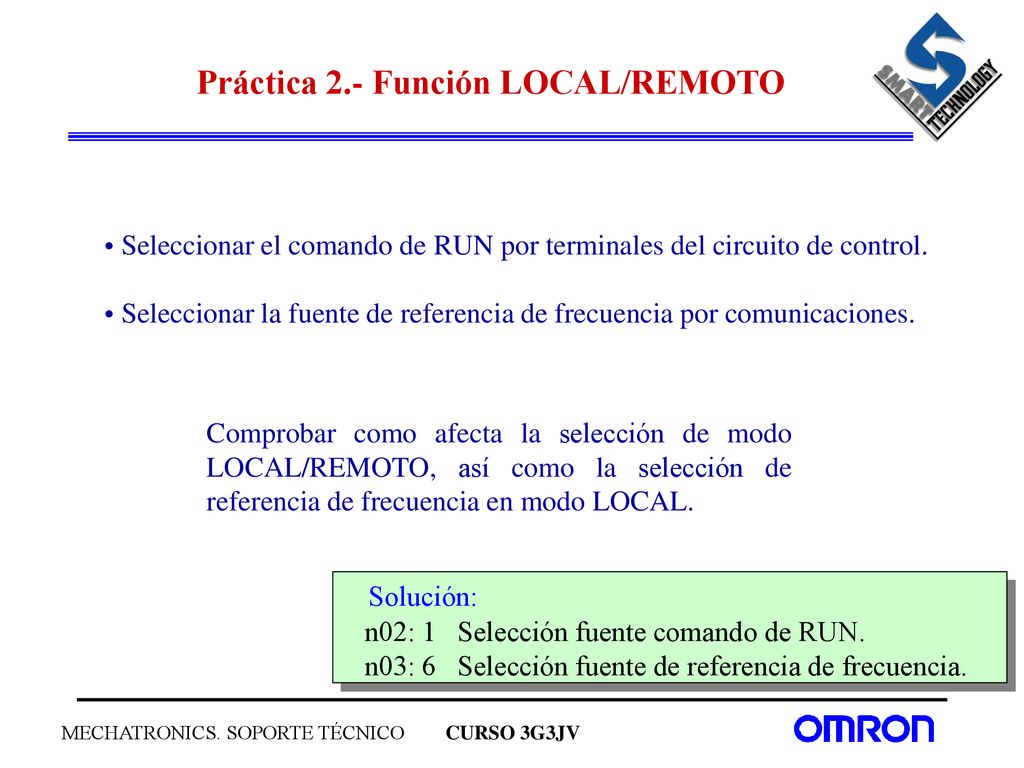

Práctica 2.- Función LOCAL/REMOTO
Seleccionar el comando de RUN por terminales del circuito de control. Seleccionar la fuente de referencia de frecuencia por comunicaciones. Comprobar como afecta la selección de modo LOCAL/REMOTO, así como la selección de referencia de frecuencia en modo LOCAL. Solución: n02: 1 Selección fuente comando de RUN. n03: 6 Selección fuente de referencia de frecuencia.

Práctica 3.- Ajuste curva V/f
Configurar el convertidor de frecuencia con la siguiente curva característica: Tensión 180V Solución: n09: 60 Hz Frecuencia máxima de salida. n10: 180 V Tensión máxima de salida. n11: 45 Hz Frecuencia de salida de tensión máxima. n12: 25 Hz Frecuencia de salida media. n13: 40 V Tensión de frecuencia media. n14: 2 Hz Frecuencia de salida mínima. n15: 15 V Tensión de frecuencia de salida mínima. 40V 15V 2 Hz 25 Hz 45 Hz 60 Hz Frecuencia

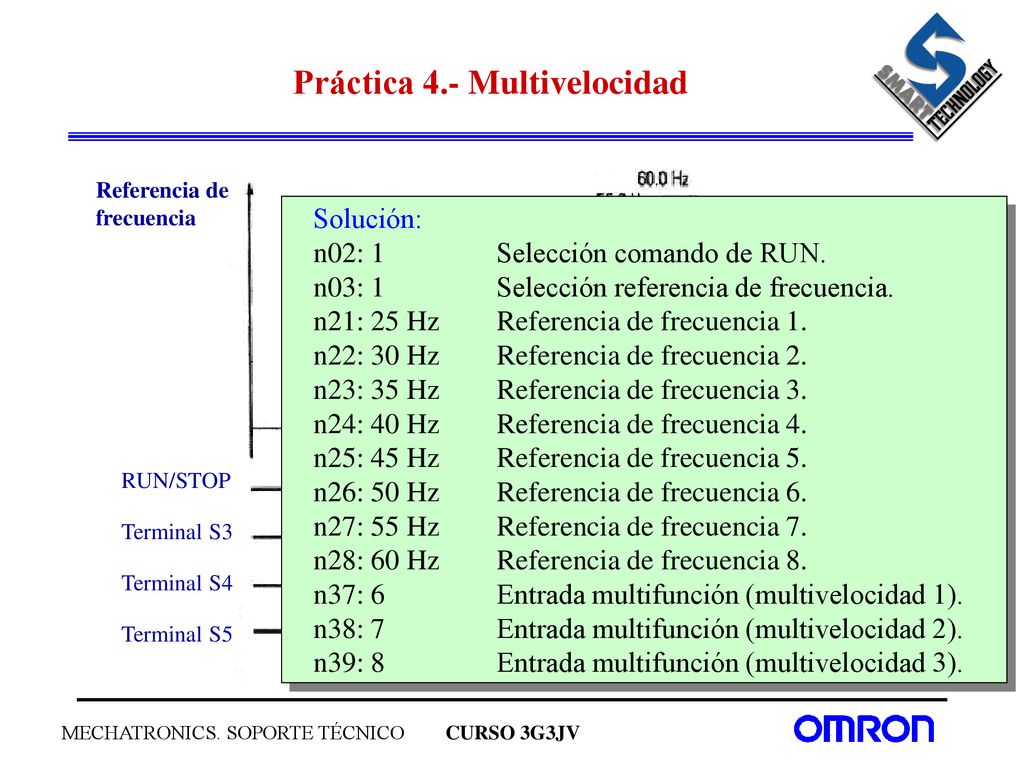

Práctica 4.- Multivelocidad
Referencia de frecuencia Solución: n02: 1 Selección comando de RUN. n03: 1 Selección referencia de frecuencia. n21: 25 Hz Referencia de frecuencia 1. n22: 30 Hz Referencia de frecuencia 2. n23: 35 Hz Referencia de frecuencia 3. n24: 40 Hz Referencia de frecuencia 4. n25: 45 Hz Referencia de frecuencia 5. n26: 50 Hz Referencia de frecuencia 6. n27: 55 Hz Referencia de frecuencia 7. n28: 60 Hz Referencia de frecuencia 8. n37: 6 Entrada multifunción (multivelocidad 1). n38: 7 Entrada multifunción (multivelocidad 2). n39: 8 Entrada multifunción (multivelocidad 3). Tiempo RUN/STOP Terminal S3 Terminal S4 Terminal S5

Práctica 5.- Inyección de corriente DC
- Efectuar inyección de c.c. al arranque y a la parada. - Seleccionar el nivel de inyección de c.c. al 80%. - Seleccionar un tiempo de inyección de c.c. de 2 segundos (acel./decel.). Frecuencia de salida Tiempo Frecuencia de salida mínima Tiempo de freno de c.c. al arranque Tiempo de freno de c.c. a la parada Solución: n04: 0 Selección del método de parada. n52: 80 % Corriente de freno por inyección de c.c. n53: 2 seg. Tiempo de inyección de c.c. a la parada. n54: 2 seg. Tiempo de inyección de c.c. al arranque.

Práctica 6.- Detección de sobrepar
Seleccionar la detección de sobrepar una vez alcanzada la referencia de velocidad y como consecuencia ponga a OFF la salida del convertidor. Seleccionar el nivel de detección de sobrepar a un 30% de la corriente nominal, así como un tiempo de detección de 0.2 segundos. Corriente de salida Nivel de detección de sobrepar Tiempo Solución: n59: 2 Selección de función de detección de sobrepar. n60: 30 % Nivel de detección de sobrepar. n61: 0.2 seg. Tiempo de detección de sobrepar. Tiempo de detección de sobrepar Tiempo

Práctica 7.- Compensación de par y deslizamiento
Seleccionar la ganancia de compensación de par a 2.0, la ganancia de compensación de deslizamiento a 1.0, así como el tiempo de filtro de compensación de deslizamiento a 3.0 segundos. Comprobar el valor por defecto seleccionado para el deslizamiento nominal del motor y corriente en vacio. Tensión Frecuencia Par requerido: aumento de tensión Solución: n63: 2 Ganancia de compensación de par. n66: 1 Ganancia de compensación de deslizamiento. n67: 3 seg. Tiempo de filtro de compensación de deslizamiento.

Práctica 8.- Cortes momentaneos de alimentación
Configurar el convertidor de tal manera que cuando se muestre un fallo en la alimentación, la operación rearranque automáticamente (siempre que la alimentación se recupere en un tiempo inferior a 0.5 seg. Seleccionar el número de intentos de rearranque tras un fallo de sobretensión a 5. Solución: n47: 1 Método de operación de corte momentáneo de alimentación. n48: 5 Intentos de rearranque automático tras los fallos: OV (Sobretensión). OC (Sobrecorriente). GF (Fallo de tierra).

Práctica 9.- Saltos de frecuencia
Configurar el convertidor con los siguientes saltos de frecuencia para prevenir contra posibles resonancias provocadas por los sistemas mecánicos. Frecuencia de salida Frecuencia de referencia 25 Hz 35 Hz Ancho de banda de 2 Hz Solución: n49: 35 Hz Salto de frecuencia 1. n50: 25 Hz Salto de frecuencia 2. n51: 2 Hz Salto de rango de frecuencia/2. ¡¡ No seleccionar n49<n50 ya que se visualizará en el display el error “Err” !!

Práctica 10.- Detección de frecuencia
Seleccionar la salida multifunción como detección de frecuencia. Configurar de tal manera que dicha salida se ponga a ON cuando la frecuencia de salida supere los 40 Hz. Nivel de detección de frecuencia a 40 Hz ON Frecuencia de salida Salida multifunción Histéresis fija a -2 Hz Solución: n58: 40 Hz Nivel de detección de frecuencia. n40: 4 Selección de salida de contacto multifunción. ¡¡ Comprobar la histéresis !!

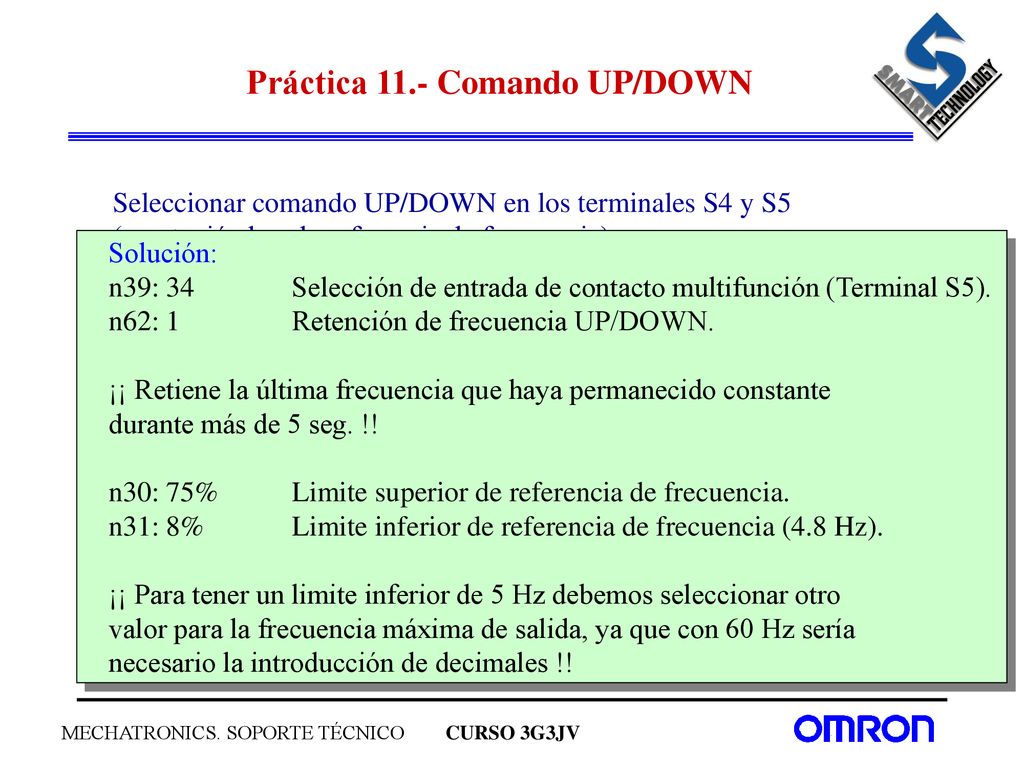

Práctica 11.- Comando UP/DOWN
Seleccionar comando UP/DOWN en los terminales S4 y S5 (manteniéndose la referencia de frecuencia). Solución: n39: 34 Selección de entrada de contacto multifunción (Terminal S5). n62: 1 Retención de frecuencia UP/DOWN. ¡¡ Retiene la última frecuencia que haya permanecido constante durante más de 5 seg. !! n30: 75% Limite superior de referencia de frecuencia. n31: 8% Limite inferior de referencia de frecuencia (4.8 Hz). ¡¡ Para tener un limite inferior de 5 Hz debemos seleccionar otro valor para la frecuencia máxima de salida, ya que con 60 Hz sería necesario la introducción de decimales !! RUN S4: Comando UP S5: Comando DOWN Limite superior de velocidad 45 Hz Limite inferior de velocidad 5 Hz Frecuencia de salida Señal de frecuencia alcanzada

SYSDRIVE 3G3JV CURSO PROGRAMACIÓN SYSDRIVE 3G3JV.

Presentaciones similares

Presentación del tema: "SYSDRIVE 3G3JV CURSO PROGRAMACIÓN SYSDRIVE 3G3JV."— Transcripción de la presentación:

Presentaciones similares

Sobre el proyecto

Feedback

Iniciar la sesión

Autorizarse a través de una red social:

SYSDRIVE 3G3JV CURSO PROGRAMACIÓN SYSDRIVE 3G3JV.

Presentaciones similares

Presentación del tema: "SYSDRIVE 3G3JV CURSO PROGRAMACIÓN SYSDRIVE 3G3JV."— Transcripción de la presentación:

Presentaciones similares

Sobre el proyecto

Feedback
