1 Ramo mantención, configuración
introducción Ramo mantención, configuración

2

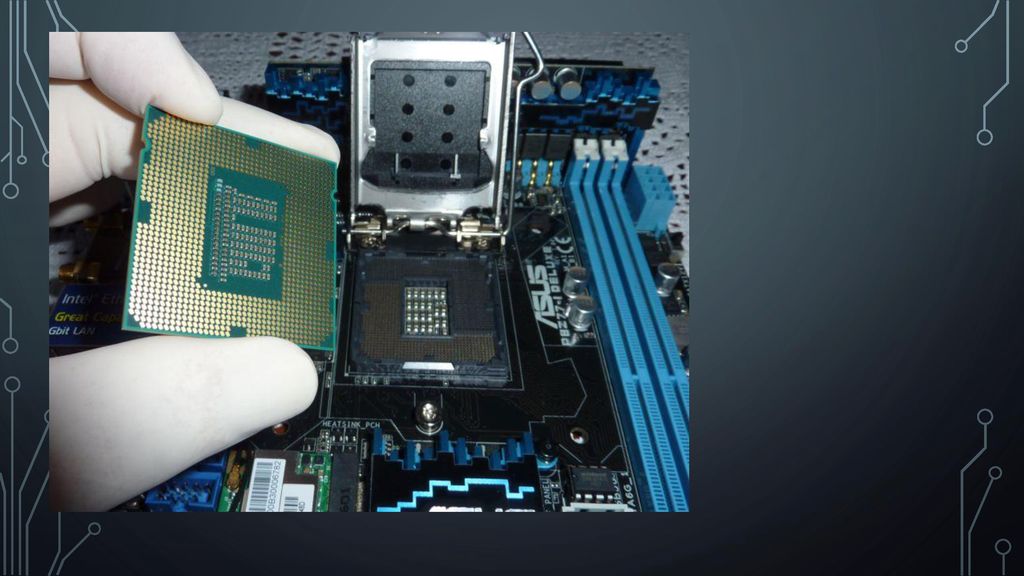

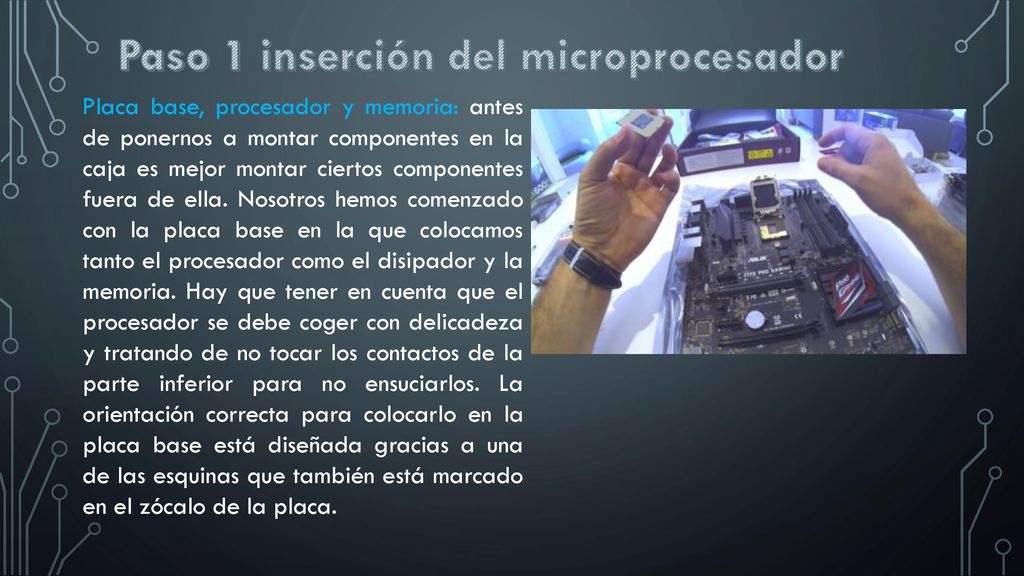

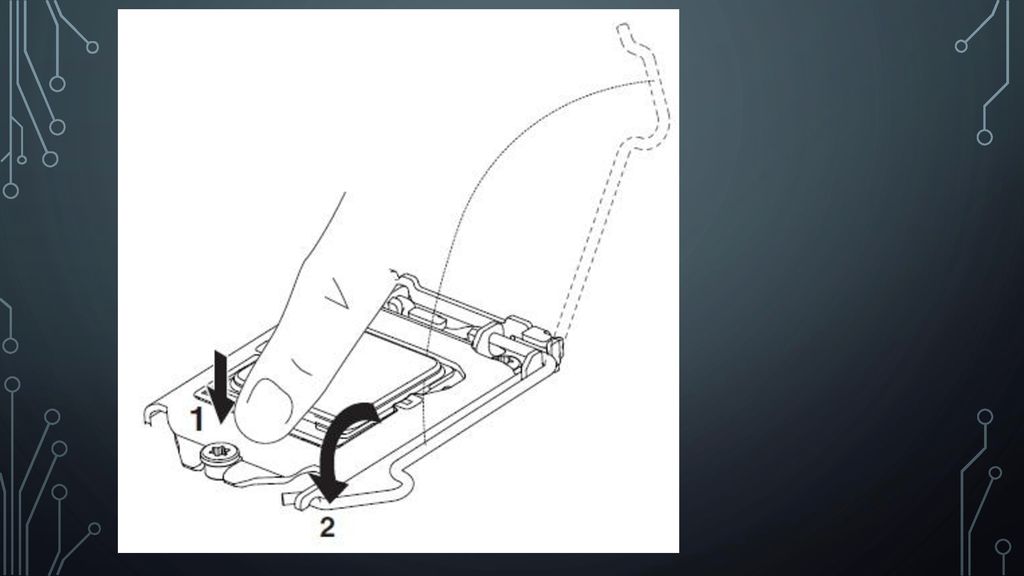

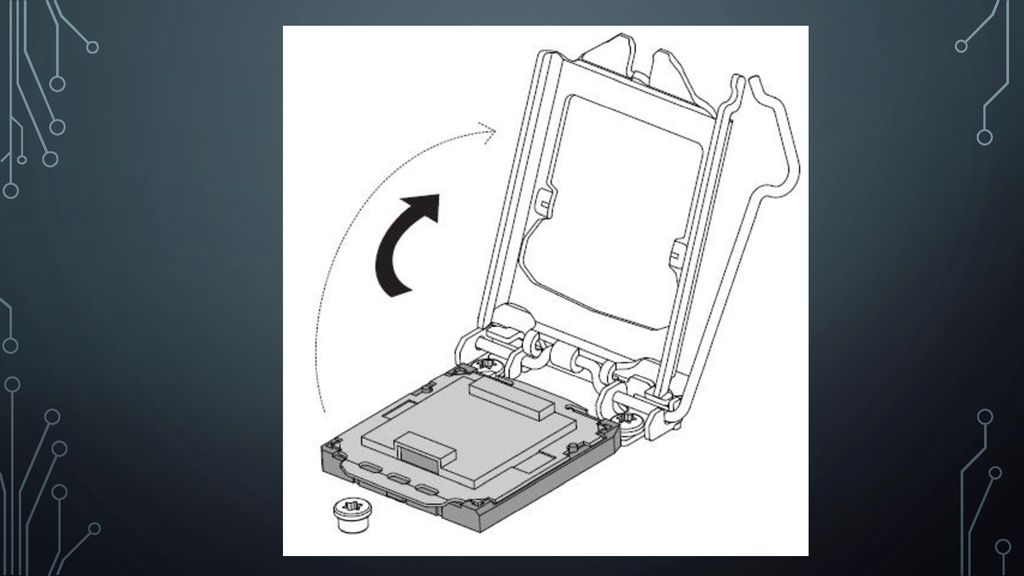

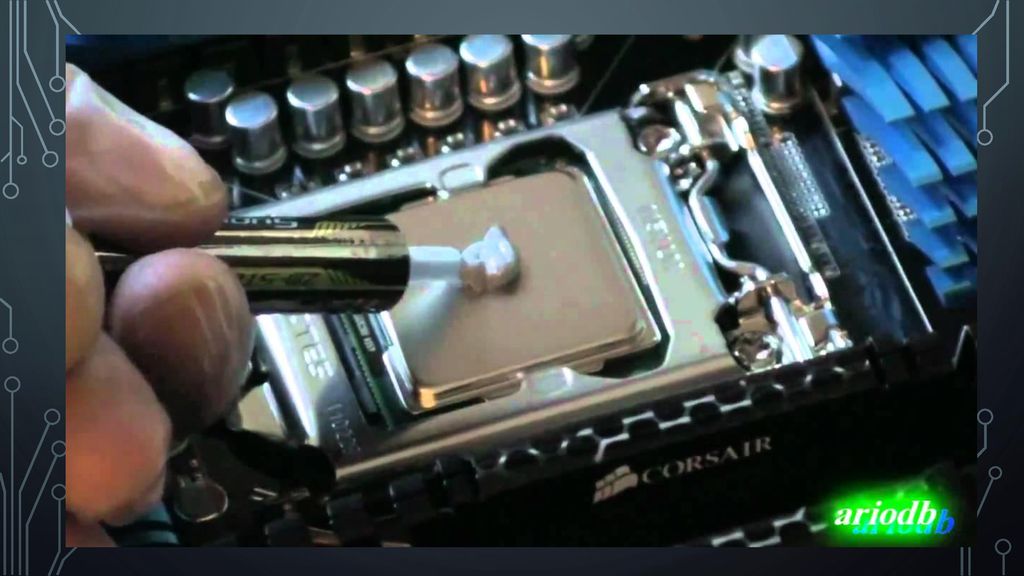

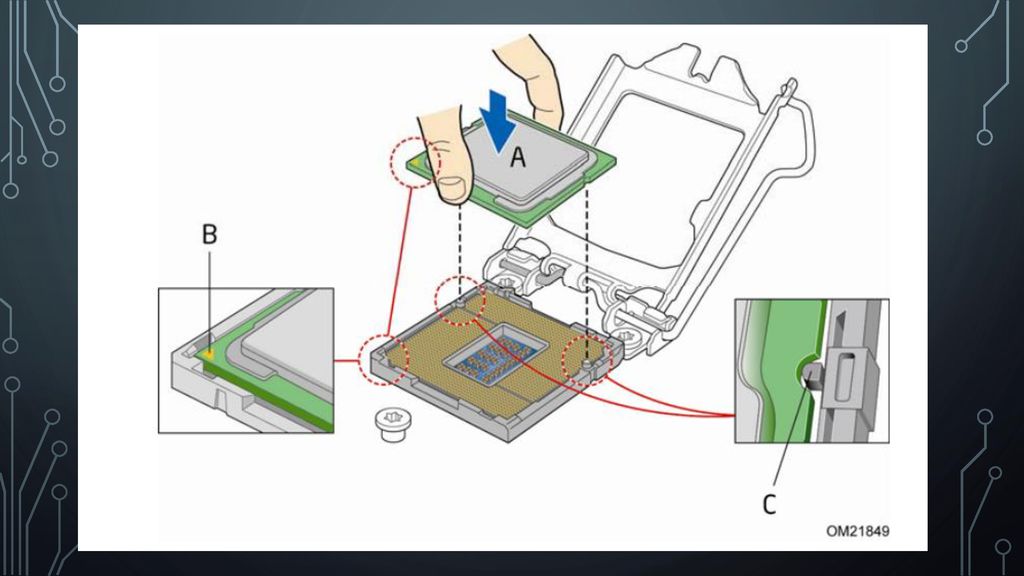

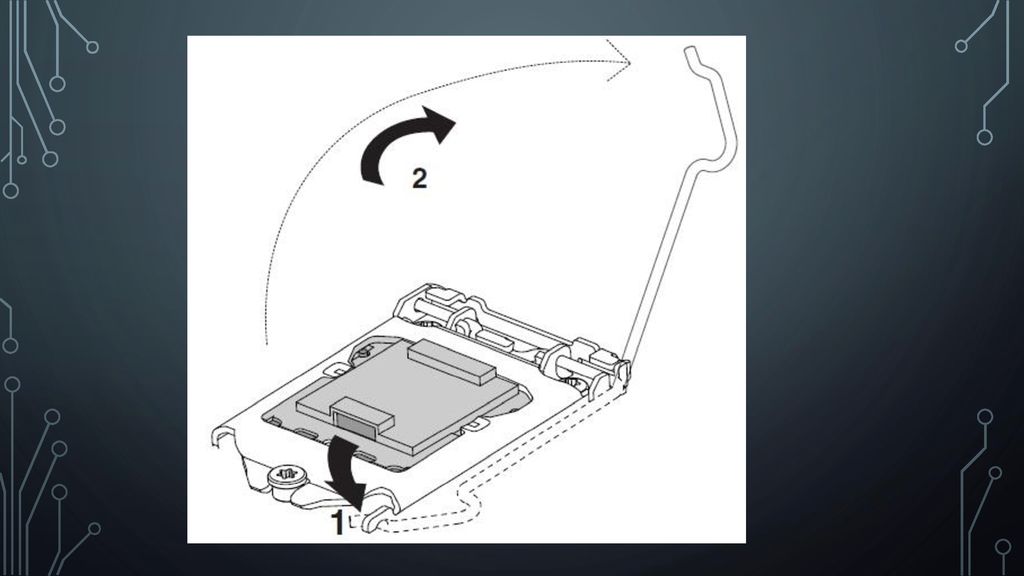

3 Paso 1 inserción del microprocesador

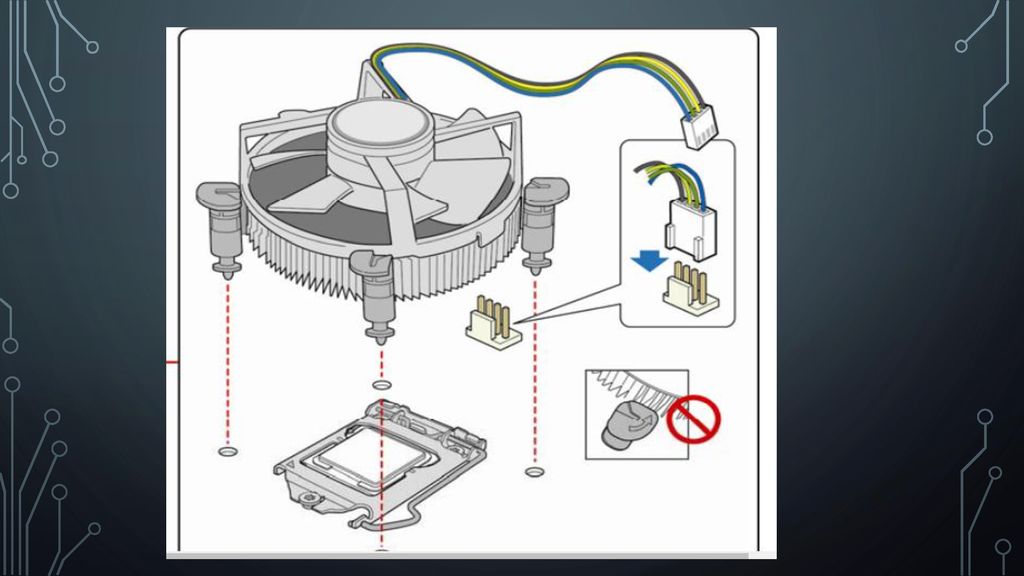

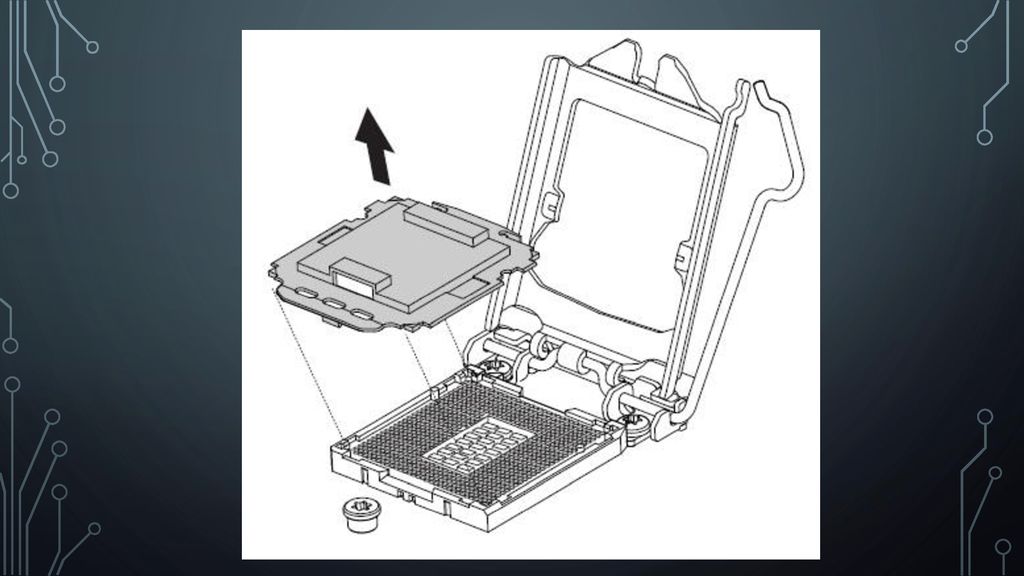

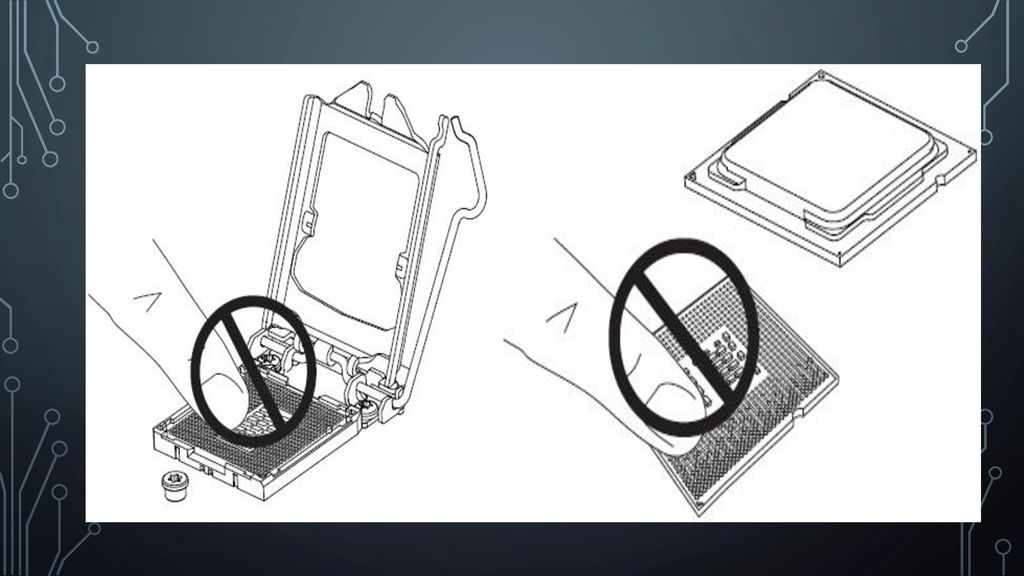

Placa base, procesador y memoria: antes de ponernos a montar componentes en la caja es mejor montar ciertos componentes fuera de ella. Nosotros hemos comenzado con la placa base en la que colocamos tanto el procesador como el disipador y la memoria. Hay que tener en cuenta que el procesador se debe coger con delicadeza y tratando de no tocar los contactos de la parte inferior para no ensuciarlos. La orientación correcta para colocarlo en la placa base está diseñada gracias a una de las esquinas que también está marcado en el zócalo de la placa.

4

5

6

7

8

9

10

11

12

13 Fuente intel

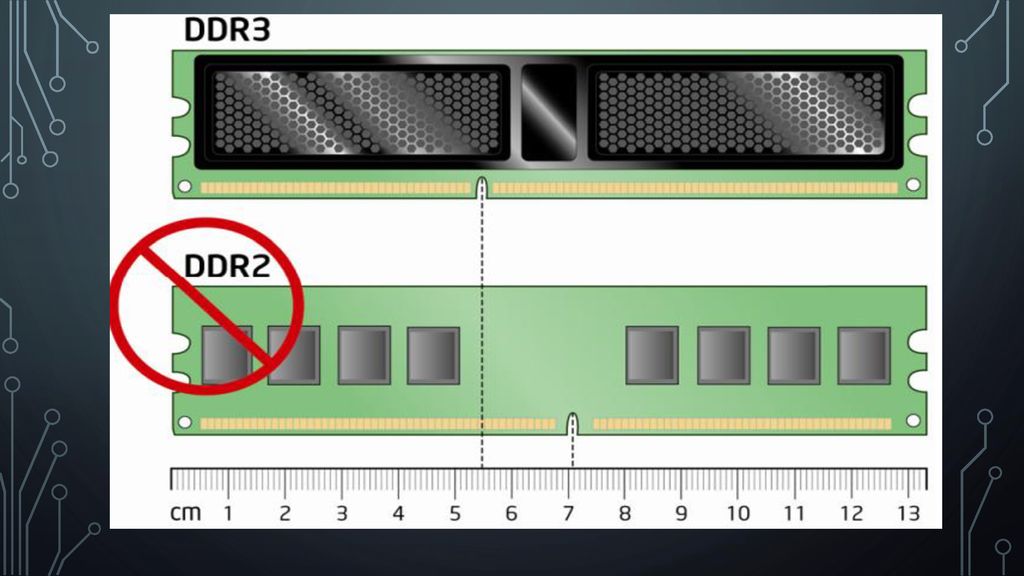

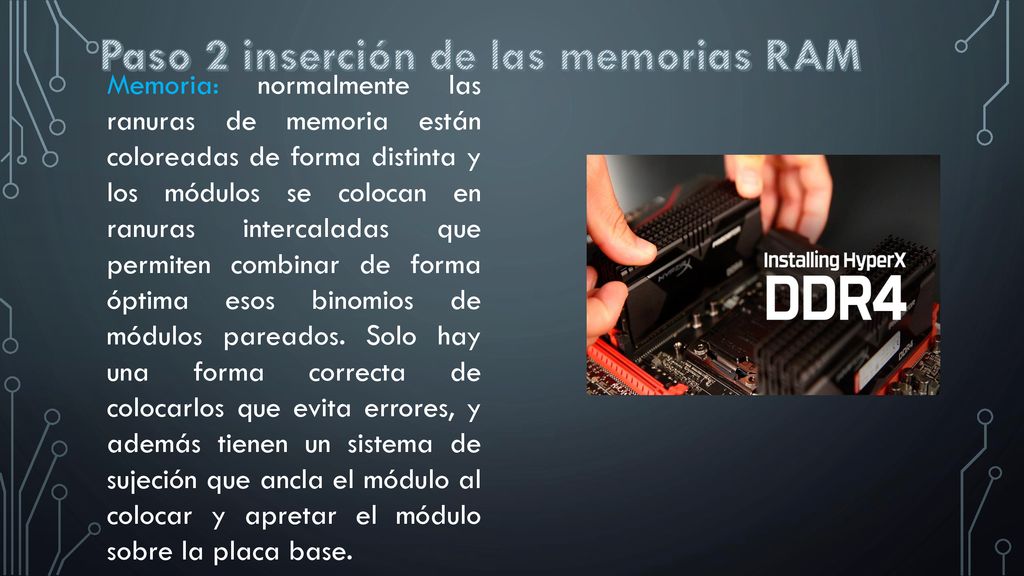

14 Paso 2 inserción de las memorias RAM

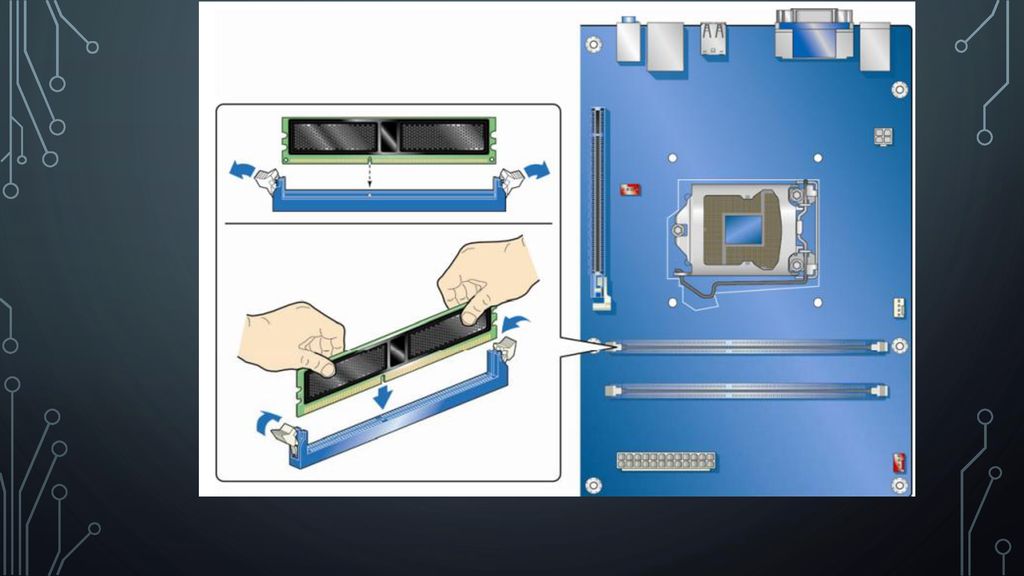

Memoria: normalmente las ranuras de memoria están coloreadas de forma distinta y los módulos se colocan en ranuras intercaladas que permiten combinar de forma óptima esos binomios de módulos pareados. Solo hay una forma correcta de colocarlos que evita errores, y además tienen un sistema de sujeción que ancla el módulo al colocar y apretar el módulo sobre la placa base.

15

16

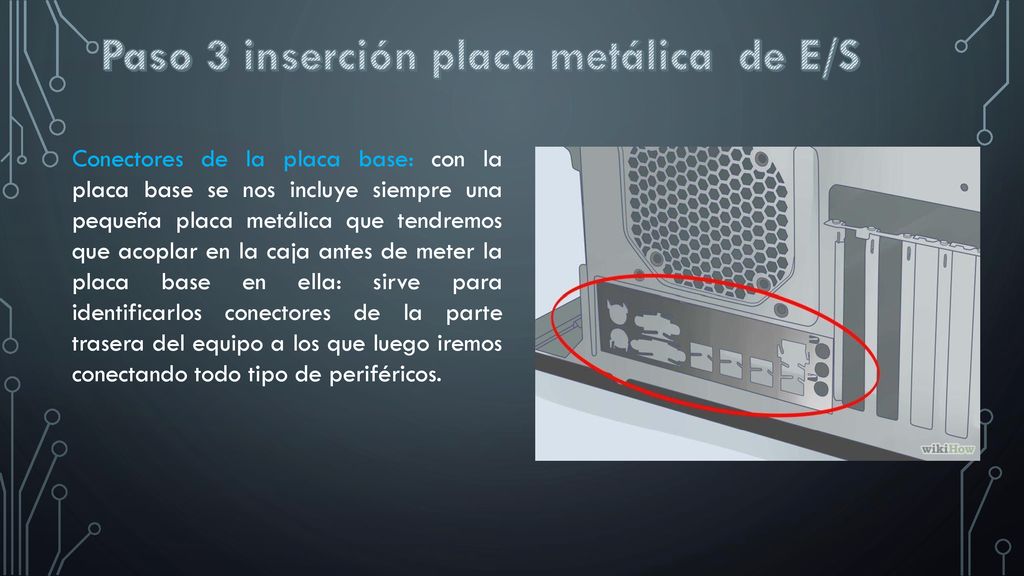

17 Paso 3 inserción placa metálica de E/S
Conectores de la placa base: con la placa base se nos incluye siempre una pequeña placa metálica que tendremos que acoplar en la caja antes de meter la placa base en ella: sirve para identificarlos conectores de la parte trasera del equipo a los que luego iremos conectando todo tipo de periféricos.

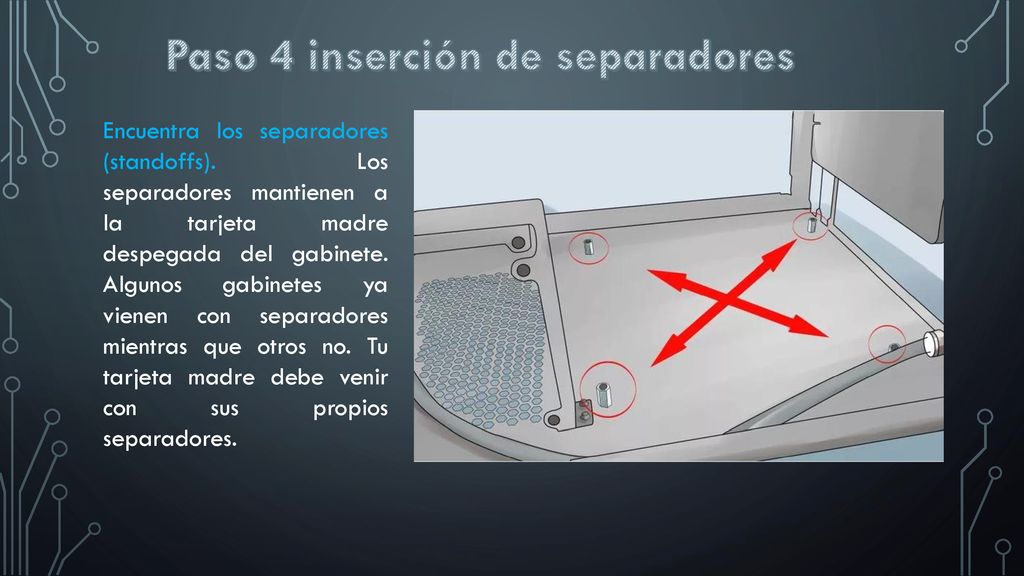

18 Paso 4 inserción de separadores
Encuentra los separadores (standoffs). Los separadores mantienen a la tarjeta madre despegada del gabinete. Algunos gabinetes ya vienen con separadores mientras que otros no. Tu tarjeta madre debe venir con sus propios separadores.

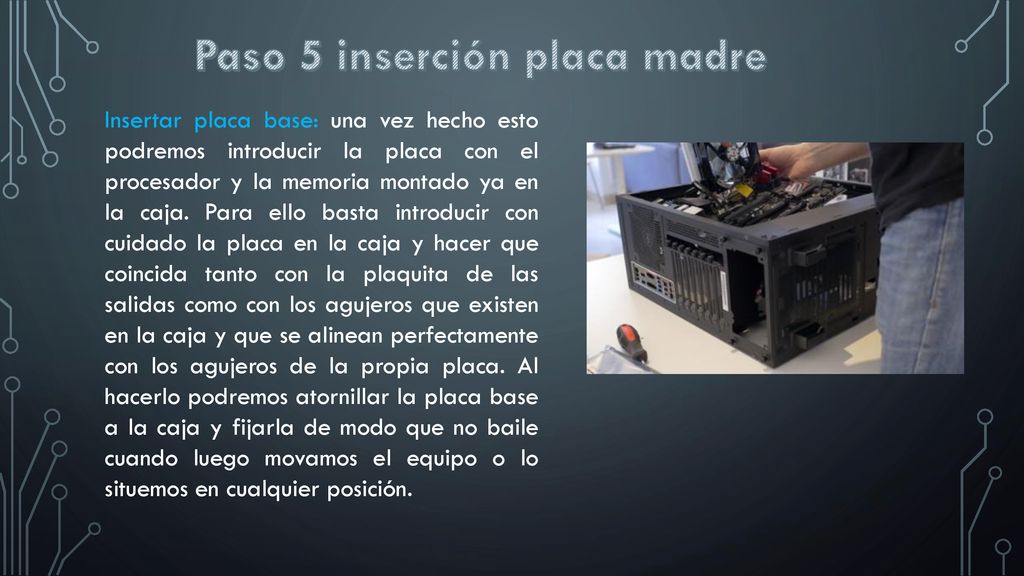

19 Paso 5 inserción placa madre
Insertar placa base: una vez hecho esto podremos introducir la placa con el procesador y la memoria montado ya en la caja. Para ello basta introducir con cuidado la placa en la caja y hacer que coincida tanto con la plaquita de las salidas como con los agujeros que existen en la caja y que se alinean perfectamente con los agujeros de la propia placa. Al hacerlo podremos atornillar la placa base a la caja y fijarla de modo que no baile cuando luego movamos el equipo o lo situemos en cualquier posición.

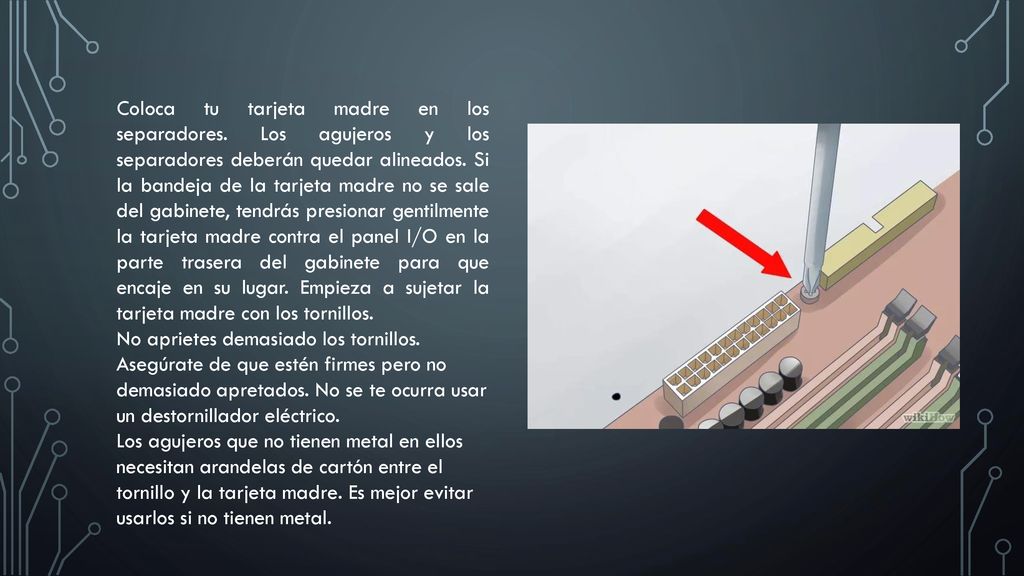

20 Coloca tu tarjeta madre en los separadores
Coloca tu tarjeta madre en los separadores. Los agujeros y los separadores deberán quedar alineados. Si la bandeja de la tarjeta madre no se sale del gabinete, tendrás presionar gentilmente la tarjeta madre contra el panel I/O en la parte trasera del gabinete para que encaje en su lugar. Empieza a sujetar la tarjeta madre con los tornillos. No aprietes demasiado los tornillos. Asegúrate de que estén firmes pero no demasiado apretados. No se te ocurra usar un destornillador eléctrico. Los agujeros que no tienen metal en ellos necesitan arandelas de cartón entre el tornillo y la tarjeta madre. Es mejor evitar usarlos si no tienen metal.

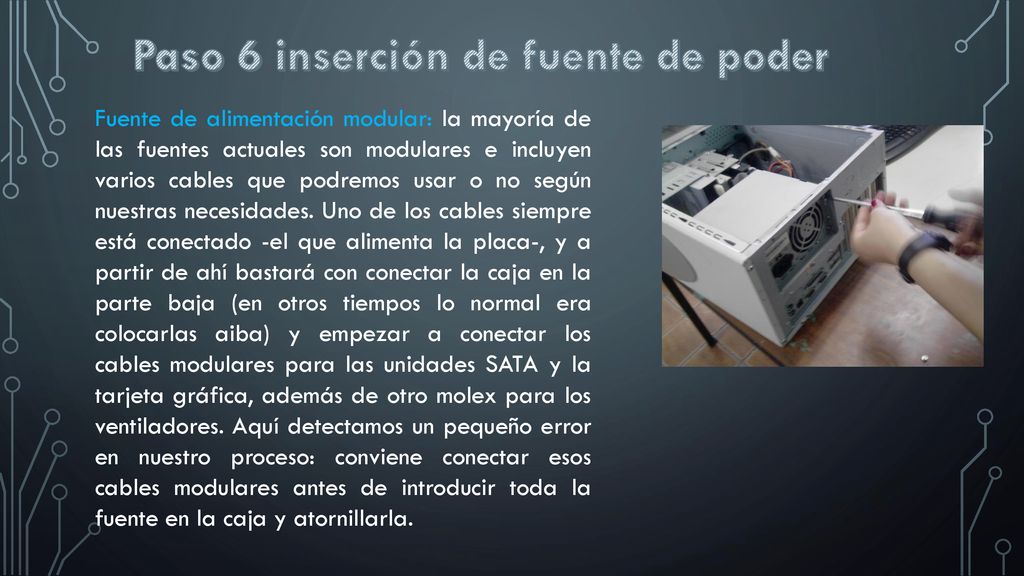

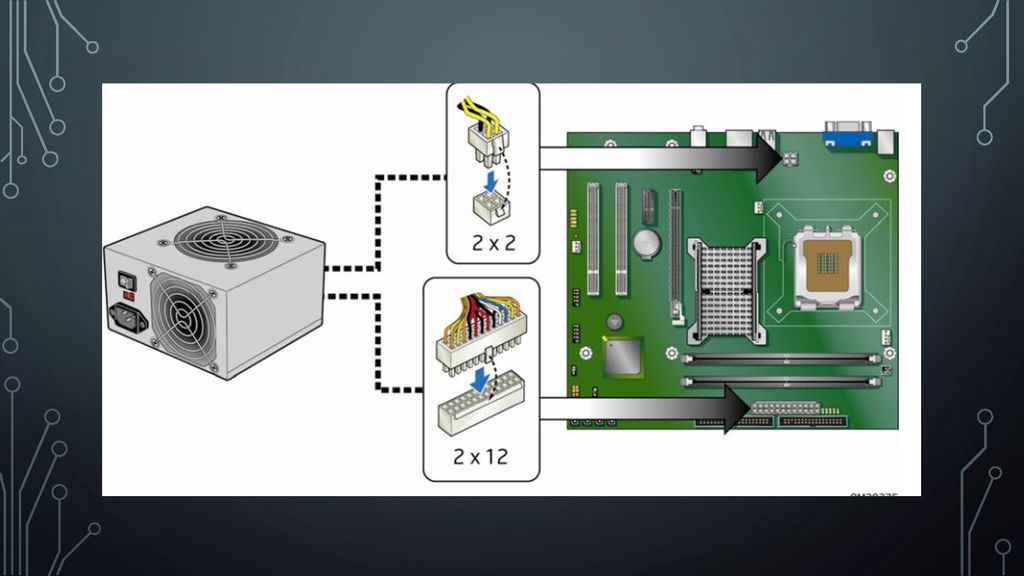

21 Paso 6 inserción de fuente de poder

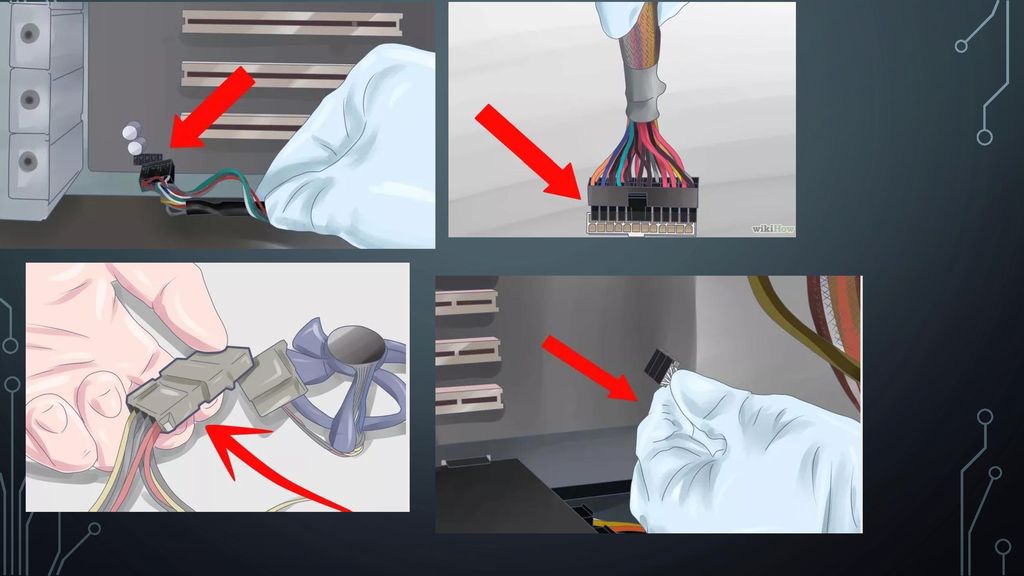

Fuente de alimentación modular: la mayoría de las fuentes actuales son modulares e incluyen varios cables que podremos usar o no según nuestras necesidades. Uno de los cables siempre está conectado -el que alimenta la placa-, y a partir de ahí bastará con conectar la caja en la parte baja (en otros tiempos lo normal era colocarlas aiba) y empezar a conectar los cables modulares para las unidades SATA y la tarjeta gráfica, además de otro molex para los ventiladores. Aquí detectamos un pequeño error en nuestro proceso: conviene conectar esos cables modulares antes de introducir toda la fuente en la caja y atornillarla.

22

23

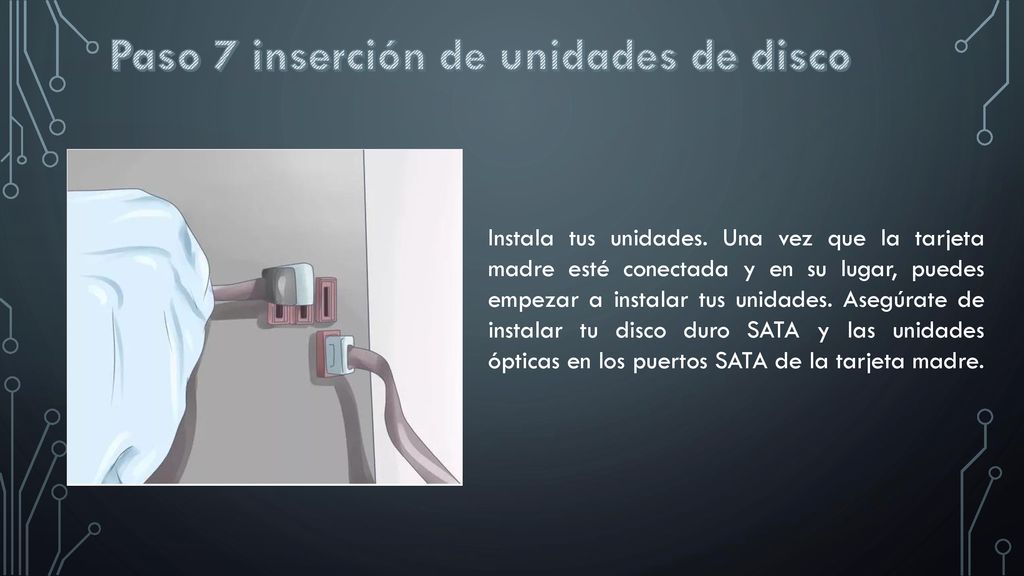

24 Paso 7 inserción de unidades de disco
Instala tus unidades. Una vez que la tarjeta madre esté conectada y en su lugar, puedes empezar a instalar tus unidades. Asegúrate de instalar tu disco duro SATA y las unidades ópticas en los puertos SATA de la tarjeta madre.

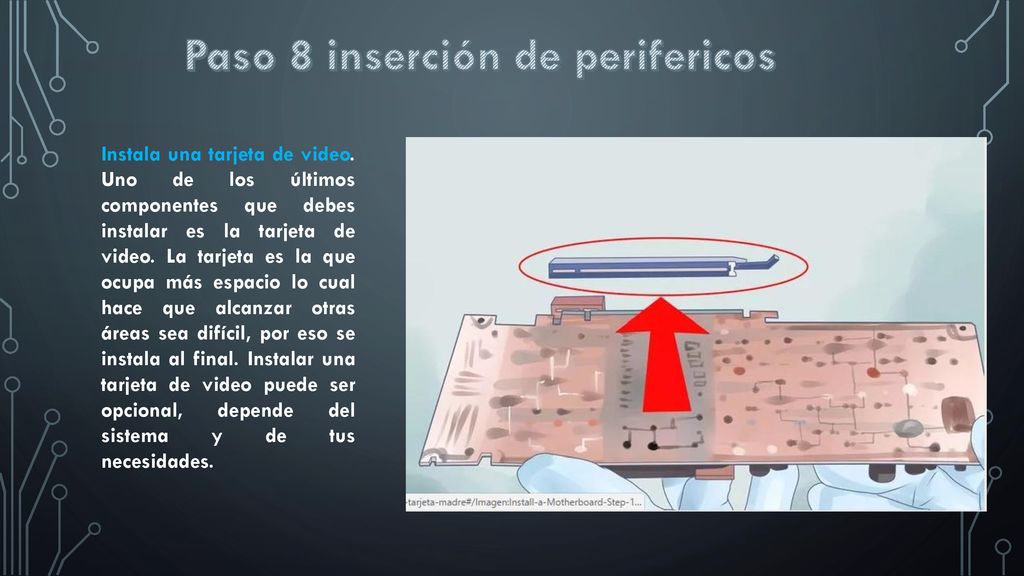

25 Paso 8 inserción de perifericos
Instala una tarjeta de video. Uno de los últimos componentes que debes instalar es la tarjeta de video. La tarjeta es la que ocupa más espacio lo cual hace que alcanzar otras áreas sea difícil, por eso se instala al final. Instalar una tarjeta de video puede ser opcional, depende del sistema y de tus necesidades.

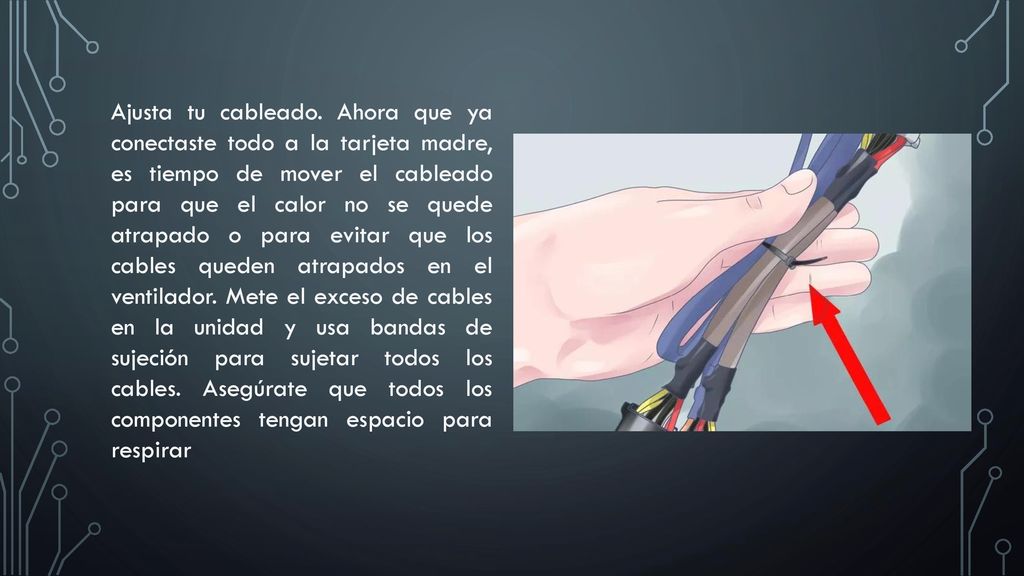

26 Ajusta tu cableado. Ahora que ya conectaste todo a la tarjeta madre, es tiempo de mover el cableado para que el calor no se quede atrapado o para evitar que los cables queden atrapados en el ventilador. Mete el exceso de cables en la unidad y usa bandas de sujeción para sujetar todos los cables. Asegúrate que todos los componentes tengan espacio para respirar

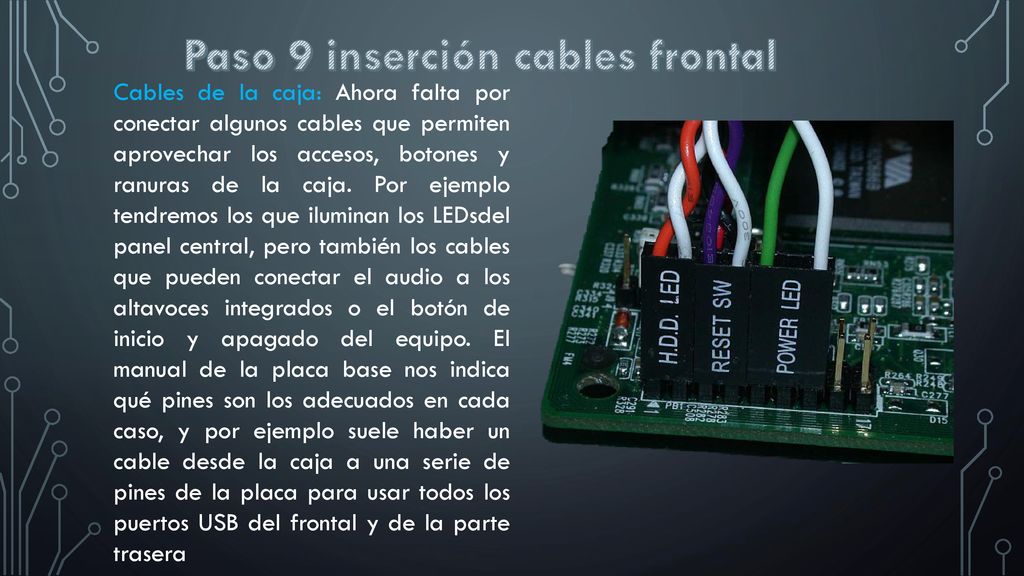

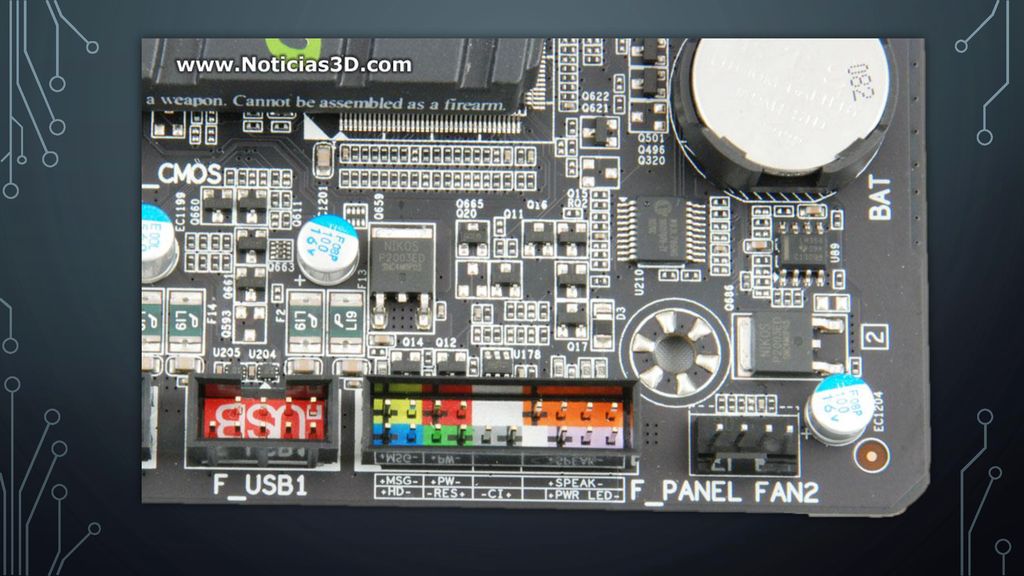

27 Paso 9 inserción cables frontal
Cables de la caja: Ahora falta por conectar algunos cables que permiten aprovechar los accesos, botones y ranuras de la caja. Por ejemplo tendremos los que iluminan los LEDsdel panel central, pero también los cables que pueden conectar el audio a los altavoces integrados o el botón de inicio y apagado del equipo. El manual de la placa base nos indica qué pines son los adecuados en cada caso, y por ejemplo suele haber un cable desde la caja a una serie de pines de la placa para usar todos los puertos USB del frontal y de la parte trasera

28

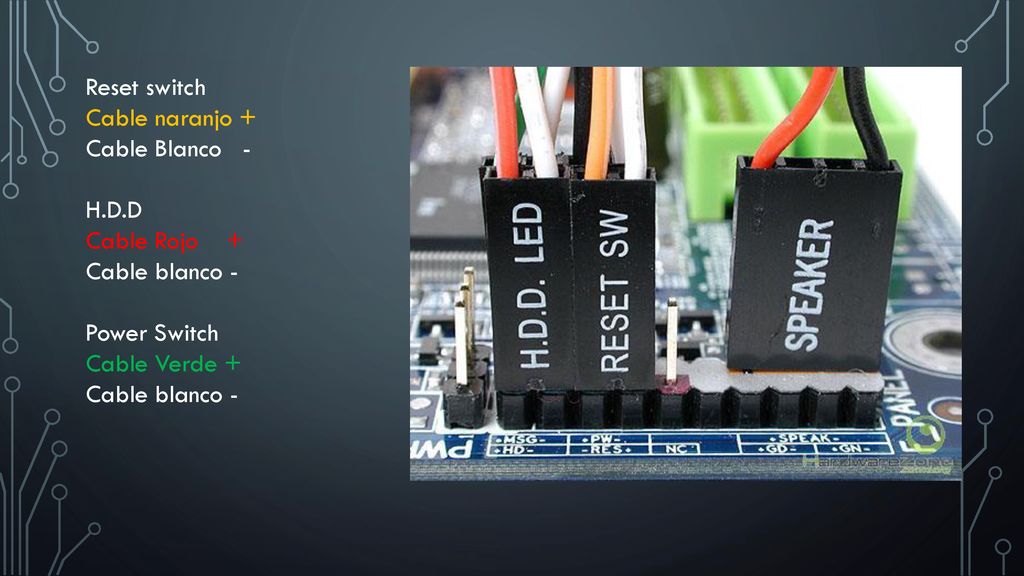

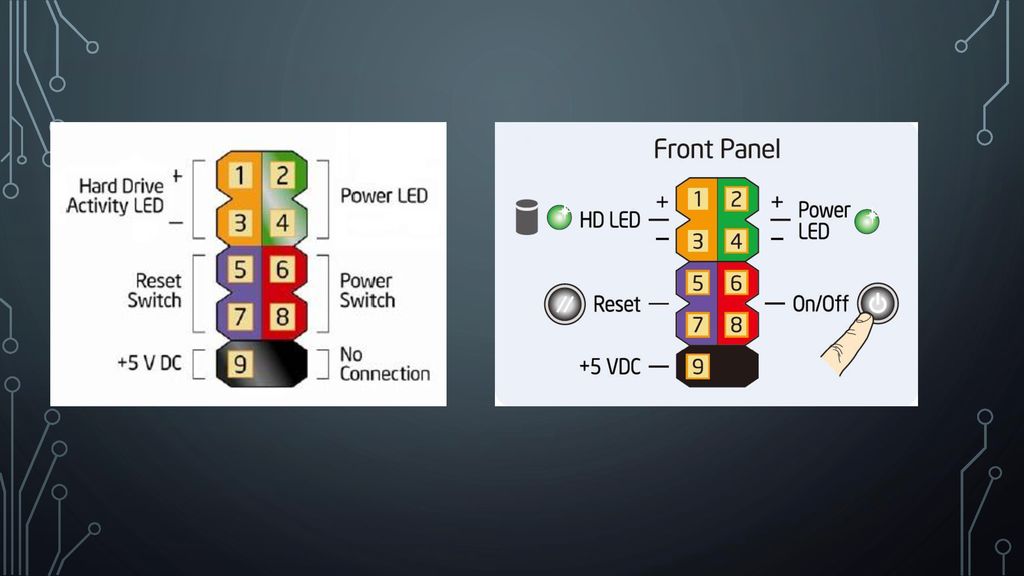

29 Reset switch Cable naranjo + Cable Blanco - H.D.D Cable Rojo + Cable blanco - Power Switch Cable Verde +

30

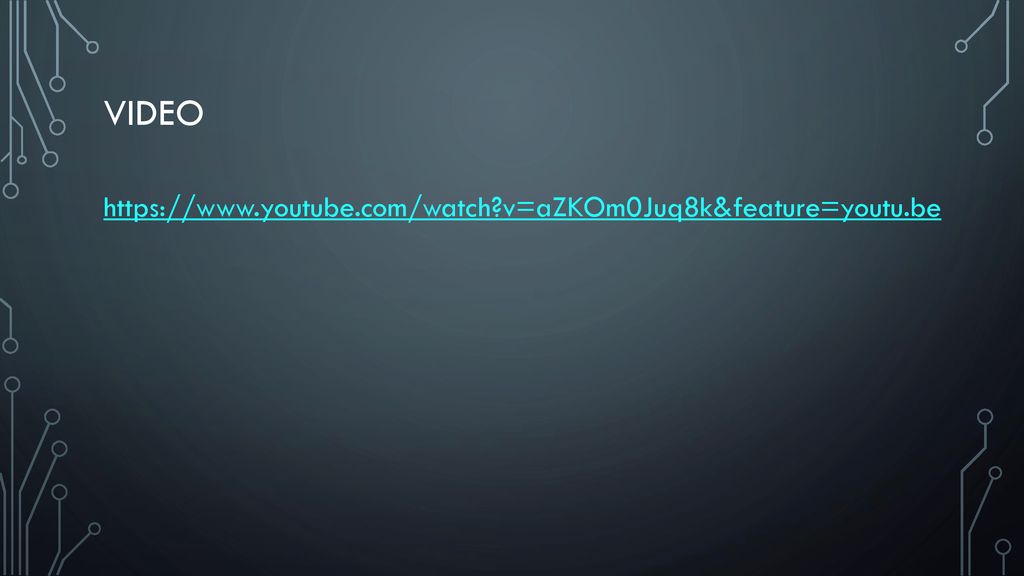

31 video

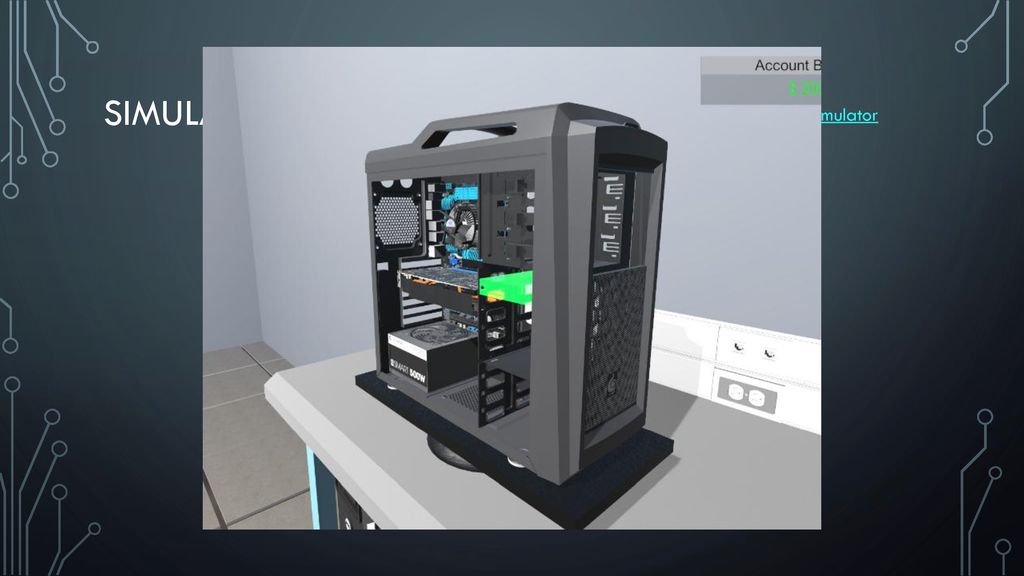

32 Simuladores

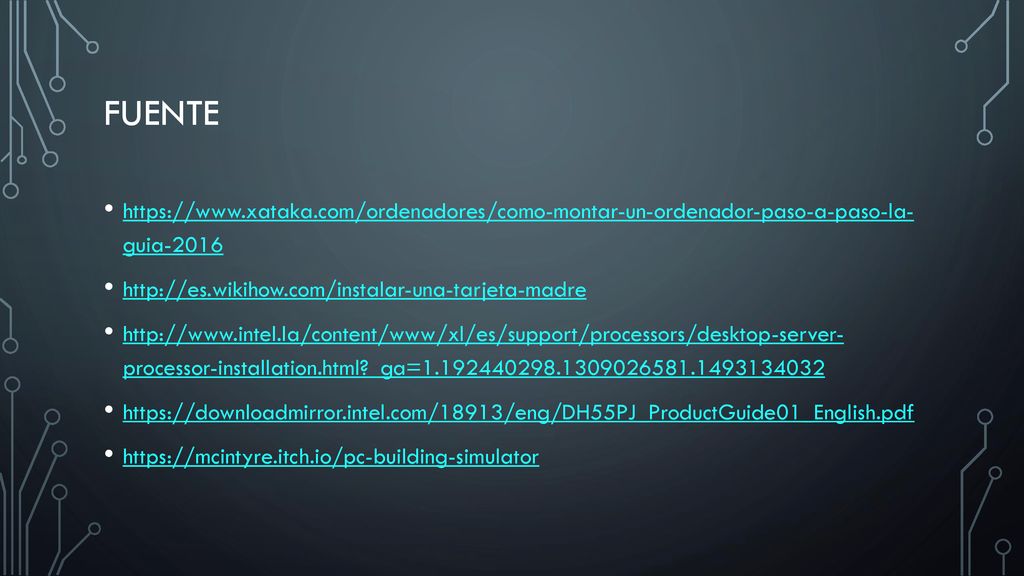

33 fuente guia-2016 processor-installation.html?_ga=
